2 OBECNÉ INFORMACE VÝKONOVÉ JISTIČE SCHRACK * Zkratový proud ROZPĚTÍ HODNOT OD 0,1 A DO 300 A Řady jističů MC a MO spojuje spolehlivost a moderní technologie. Jističe mohou inteligetně spolupracovat pomocí moderních komunikačních funkcí. Jističe MC a MO nabízí jištění spotřebičů od 0,1 A do 300 A a díky modularnímu systému i možnost nasazení ve všech oblastech rozvodů elektrické energie. Jističe SCHRACK spoří náklady, umožňují flexibilní projektování a jsou integrovatelné do systémů řízení spotřeby. PLNĚ SELEKTIVNÍ V závislosti na podmínkách montáže poskytují jističe MC a MO selektivitu, která umožňuje jednoduše vystavět elektrické rozvody. Jističe SCHRACK poskytují nové možnosti při nasazení v systémech energetického menežmentu a automatizace. Umožňují odečet hodnot na místě a přenos informací na nadřazené systémy. Toto přispívá k transparentnosti systému a zkracuje reakci při chybových stavech jako jsou nadproudy, zkraty, nesymetrie fází nebo výpadek fáze. Také je možné zabránit nechtěným výpadkům zařízení a naplánovat údržbu zařízení. Zvyšuje se spolehlivost dodávky a zabrání se výpadkům dodávky energie.

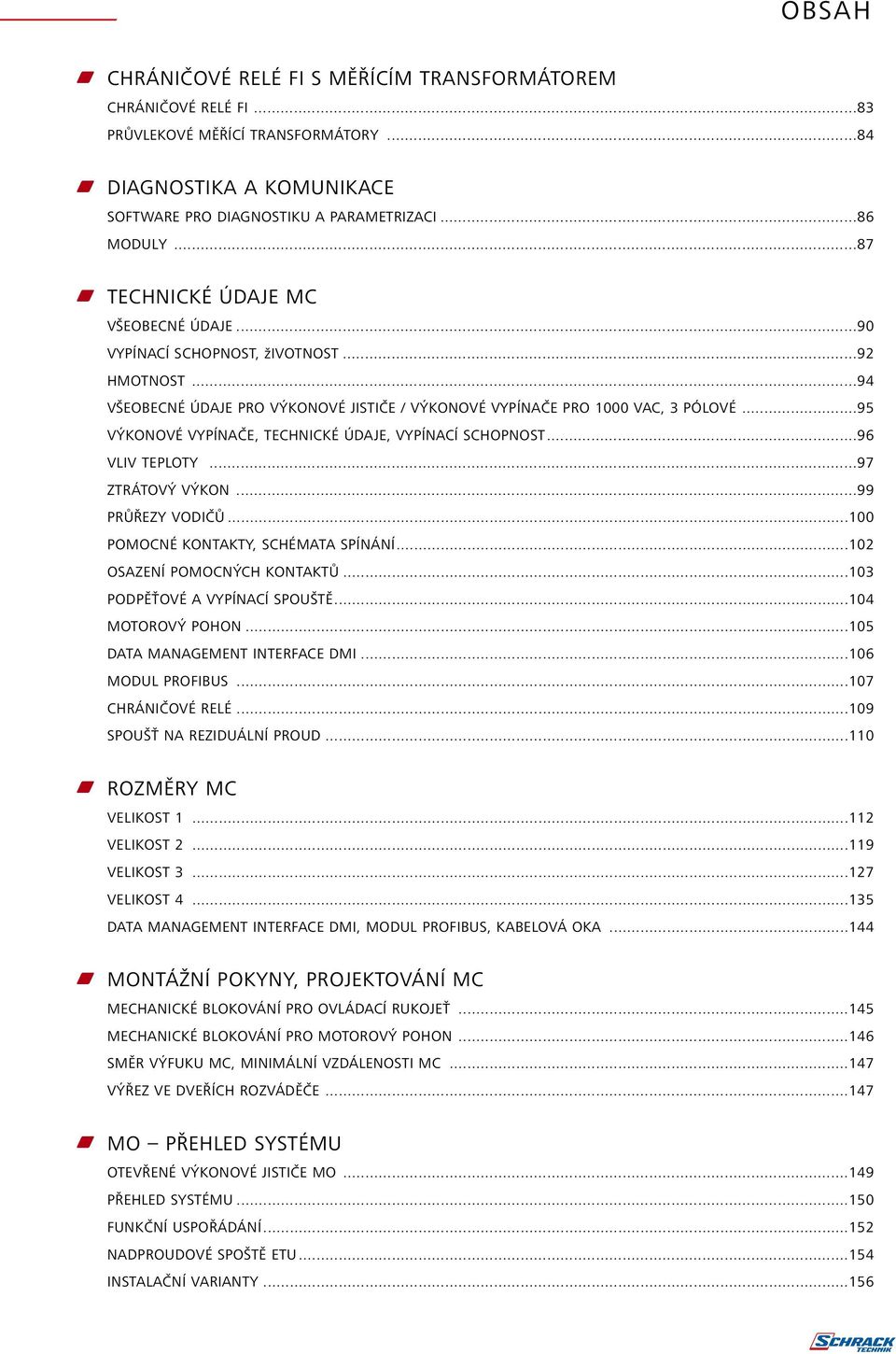

3 OBSAH w KOMPAKTNÍ VÝKONOVÉ JISTIČE / VÝKONOVÉ VYPÍNAČE MC 1 MC PŘEHLED SYSTÉMU MC VELIKOS T 1 / DO 10 A 8 MC VELIKOST / DO 300 A 5 MC VELIKOST 3 / DO 30 A MC VELIKOST / DO 100 A CHRÁNIČOVÉ RELÉ FI S MĚŘÍCÍM TRANSFORMÁTOREM 83 ZÁSKOKOVÉ AUTOMATY 85 DIAGNOSTIKA A KOMUNIKACE 8 TECHNICKÉ ÚDAJE MC 90 ROZMĚRY MC 11 MONTÁŽNÍ POKYNY, PROJEKTOVÁNÍ MC 15 w OTEVŘENÉ VÝKONOVÉ JISTIČE / VÝKONOVÉ VYPÍNAČE MO 19 MO PŘEHLED SYSTÉMU 150 MO PEVNÁ INSTALACE 10 MO VÝSUVNÉ PROVEDENÍ 170 PŘÍSLUŠENSTVÍ PRO MO 180 TECHNICKÉ ÚDAJE MO 199 ROZMĚRY MO 1 w SELEKTIVITA A CHARAKTERISTIKY 5 MC / MO PŘEHLED SYSTÉMU SELEKTIVITA 8 CHARAKTERISTIKY 0 w ČÍSELNÉ SEZNAMY 55 SEZNAM VÝKONOVÝCH JISTIČŮ MC PODLE OBJ. ČÍSLA 5 SEZNAM VÝKONOVÝCH JISTIČŮ MC PODLE TYPU 57 SEZNAM VÝKONOVÝCH JISTIČŮ MO PODLE OBJ. ČÍSLA 0 SEZNAM VÝKONOVÝCH JISTIČŮ MO PODLE TYPU 3 PŘEHLED STANDARDNĚ VESTAVĚNÝCH / JEDNOTLIVÝCH SOUČÁSTÍ MO 5 POZNÁMKY

4 OBSAH MC PŘEHLED SYSTÉMU KOMPAKTNÍ KONSTRUKCE VE VELIKOSTECH... PŘEHLED SYSTÉMU VÝKONOVÉHO JISTIČE MC...3 TYPOVÝ KLÍČ PRO JISTIČE 90VAC... POKYNY PRO NASTAVENÍ TERMOMAGNETICKÉ SPOUŠTĚ MC1 A... POKYNY PRO NASTAVENÍ ELEKTRONICKÉ SPOUŠTĚ MC, 3 A...7 MC VELIKOST 1 / DO 10 A VÝKONOVÉ JISTIČE 3 PÓLOVÉ DO 10 A S TEPELNOU SPOUŠTÍ...8 OCHRANA MOTORŮ, 3 PÓLOVÉ DO 100 A S TEPELNOU SPOUŠTÍ...10 VÝKONOVÉ VYPÍNAČE DO 10 A...11 SPOUŠŤ PROUDOVÉHO CHRÁNIČE...1 PŘÍSLUŠENSTVÍ...13 MC VELIKOST / DO 300 A VÝKONOVÉ JISTIČE 3 PÓLOVÉ DO 300 A S TEPELNOU SPOUŠTÍ...5 OCHRANA MOTORŮ, 3 PÓLOVÉ DO 00 A S TEPELNOU SPOUŠTÍ...7 VÝKONOVÉ JISTIČE DO 50 A 3/ PÓLOVÉ SE ZPOŽDĚNOU ELEKTRONICKOU SPOUŠTÍ...8 OCHRANA MOTORŮ, 3 PÓLOVÉ DO 0 A S ELEKTRONICKOU SPOUŠTÍ...9 VÝKONOVÉ VYPÍNAČE DO 50 A...30 ODPÍNAČE DO 00 A/1000 VDC...31 SPOUŠTĚ PROUDOVÉHO CHRÁNIČE DO 50 A...3 ODNÍMATELNÉ PROVEDENÍ DO 50 A...33 PŘÍSLUŠENSTVÍ...3 MC VELIKOST 3 / DO 30 A VÝKONOVÉ JISTIČE 3/ PÓLOVÉ DO 500 A S TEPELNOU SPOUŠTÍ... VÝKONOVÉ JISTIČE 3/ PÓLOVÉ DO 30 A S ELEKTRONICKOU SPOUŠTÍ...7 VÝKONOVÉ JISTIČE 3/ PÓLOVÉ DO 30 A SE ZPOŽDĚNOU ELEKTRONICKOU SPOUŠTÍ...8 OCHRANA MOTORŮ, 3 PÓLOVÁ DO 50 A S ELEKTRONICKOU SPOUŠTÍ...9 VÝKONOVÉ VYPÍNAČE DO 30 A...50 ODPÍNAČE DO 500 A/1000 VDC...51 ODNÍMATELNÉ PROVEDENÍ PRO MC3...5 PŘÍSLUŠENSTVÍ...53 MC VELIKOST / DO 000 A VÝKONOVÉ JISTIČE 3/ PÓLOVÉ DO 100 A S ELEKTRONICKOU SPOUŠTÍ... VÝKONOVÉ JISTIČE 3/ PÓLOVÉ DO 000 A SE ZPOŽDĚNOU ELEKTRONICKOU SPOUŠTÍ...7 OCHRANA MOTORŮ, 3 PÓLOVÁ DO 100 A S ELEKTRONICKOU SPOUŠTÍ...8 VÝKONOVÉ VYPÍNAČE 3/ PÓLOVÉ DO 100 A S DÁLKOVÝM VYPNUTÍM...9 ODPÍNAČE DO 100 A/1000 VDC...70 ODNÍMATELNÉ PROVEDENÍ PRO MC...71 PŘÍSLUŠENSTVÍ...7

5 OBSAH CHRÁNIČOVÉ RELÉ FI S MĚŘÍCÍM TRANSFORMÁTOREM CHRÁNIČOVÉ RELÉ FI...83 PRŮVLEKOVÉ MĚŘÍCÍ TRANSFORMÁTORY...8 DIAGNOSTIKA A KOMUNIKACE SOFTARE PRO DIAGNOSTIKU A PARAMETRIZACI...8 MODULY...87 TECHNICKÉ ÚDAJE MC VŠEOBECNÉ ÚDAJE...90 VYPÍNACÍ SCHOPNOST, životnost...9 HMOTNOST...9 VŠEOBECNÉ ÚDAJE PRO VÝKONOVÉ JISTIČE / VÝKONOVÉ VYPÍNAČE PRO 1000 VAC, 3 PÓLOVÉ...95 VÝKONOVÉ VYPÍNAČE, TECHNICKÉ ÚDAJE, VYPÍNACÍ SCHOPNOST...9 VLIV TEPLOTY...97 ZTRÁTOVÝ VÝKON...99 PRŮŘEZY VODIČŮ POMOCNÉ KONTAKTY, SCHÉMATA SPÍNÁNÍ...10 OSAZENÍ POMOCNÝCH KONTAKTŮ PODPĚŤOVÉ A VYPÍNACÍ SPOUŠTĚ...10 MOTOROVÝ POHON DATA MANAGEMENT INTERFACE DMI...10 MODUL PROFIBUS CHRÁNIČOVÉ RELÉ SPOUŠŤ NA REZIDUÁLNÍ PROUD ROZMĚRY MC VELIKOST VELIKOST VELIKOST VELIKOST DATA MANAGEMENT INTERFACE DMI, MODUL PROFIBUS, KABELOVÁ OKA...1 MONTÁŽNÍ POKYNY, PROJEKTOVÁNÍ MC MECHANICKÉ BLOKOVÁNÍ PRO OVLÁDACÍ RUKOJEŤ...15 MECHANICKÉ BLOKOVÁNÍ PRO MOTOROVÝ POHON...1 SMĚR VÝFUKU MC, MINIMÁLNÍ VZDÁLENOSTI MC...17 VÝŘEZ VE DVEŘÍCH ROZVÁDĚČE...17 MO PŘEHLED SYSTÉMU OTEVŘENÉ VÝKONOVÉ JISTIČE MO...19 PŘEHLED SYSTÉMU FUNKČNÍ USPOŘÁDÁNÍ...15 NADPROUDOVÉ SPOŠTĚ ETU...15 INSTALAČNÍ VARIANTY...15

6 OBSAH VŠEOBECNÉ ÚDAJE MOŽNOSTI UZAMČENÍ MOžNOSTI VZÁJEMNÉHO BOLOKOVÁNÍ MO PEVNÁ INSTALACE VELIKOST 1 DO 100 A PŘÍVOD ZADNÍ HORIZONTÁLNÍ...10 VELIKOST 1 DO 100 A PŘÍVOD ZADNÍ VERTIKÁLNÍ...11 VELIKOST 1 DO 100 A PŘÍVOD PŘEDNÍ, JEDNA ŘADA OTVORŮ...1 VELIKOST 1 DO 100 A PŘÍVOD PŘEDNÍ, DVĚ ŘADY OTVORŮ...13 VELIKOST DO 300 A PŘÍVOD ZADNÍ HORIZONTÁLNÍ...1 VELIKOST DO 300 A PŘÍVOD ZADNÍ VERTIKÁLNÍ...15 VELIKOST DO 300 A PŘÍVOD PŘEDNÍ, JEDNA ŘADA OTVORŮ...1 VELIKOST DO 300 A PŘÍVOD PŘEDNÍ, DVĚ ŘADY OTVORŮ...17 VELIKOST 3 DO 300 A PŘÍVOD ZADNÍ HORIZONTÁLNÍ...18 VELIKOST 3 DO 300 A PŘÍVOD ZADNÍ VERTIKÁLNÍ...18 VELIKOST 3 DO 300 A PŘÍVOD PŘEDNÍ, JEDNA ŘADA OTVORŮ...19 VELIKOST 3 DO 300 A PŘÍVOD PŘEDNÍ, DVĚ ŘADY OTVORŮ...19 MO VÝSUVNÉ PROVEDENÍ VELIKOST 1 DO 100 A BEZ RÁMU VELIKOST 1 DO 100 A S RÁMEM, PŘÍVOD ZADNÍ HORIZONTÁLNÍ VELIKOST 1 DO 100 A S RÁMEM, PŘÍVOD ZADNÍ VERTIKÁLNÍ...17 VELIKOST 1 DO 100 A S RÁMEM, PŘÍRUBOVÉ VÝVODY VELIKOST DO 300 A BEZ RÁMU...17 VELIKOST DO 300 A S RÁMEM, PŘÍVOD ZADNÍ HORIZONTÁLNÍ VELIKOST DO 300 A S RÁMEM, PŘÍVOD ZADNÍ VERTIKÁLNÍ...17 VELIKOST DO 300 A S RÁMEM, PŘÍRUBOVÉ VÝVODY VELIKOST 3 DO 300 A BEZ RÁMU VELIKOST 3 DO 300 A S RÁMEM, PŘÍVOD ZADNÍ HORIZONTÁLNÍ VELIKOST 3 DO 300 A S RÁMEM, PŘÍVOD ZADNÍ VERTIKÁLNÍ VELIKOST 3 DO 300 A S RÁMEM, PŘÍRUBOVÉ VÝVODY PŘÍSLUŠENSTVÍ MO PŘEHLED ELEKTRONICKÉ SPOUŠTĚ MODUL JMENOVITÉHO PROUDU MODUL ZEMNÍHO SPOJENÍ, DISPLEJ MĚŘÍCÍ TRANSFORMÁTOR PRO OCHRANU N VODIČE UZAMYKACÍ ZAŘÍZENÍ BLOKOVACÍ ZAŘÍZENÍ, MECHANICKÉ BLOKOVÁNÍ SIGNALIZACE A OVLÁDÁNÍ...19 ZKUŠEBNÍ PŘÍSTROJE, KONDENZÁTOROVÝ MODUL, PŘIPOJENÍ POMOCNÝCH OBVODŮ POMOCNÉ SPOUŠTĚ...19 MOTOROVÝ POHON, POMOCNÉ KONTAKTY TĚSNÍCÍ RÁMEČEK...19

7 OBSAH KRYT ZHÁŠECÍ KOMORY, NOSNÝ ÚHELNÍK, MODUL CUBICLEBUS KOMUNIKACE NÁHRADNÍ DÍLY KOMUNIKACE TECHNICKÁ DATA MO PŘÍPUSTNÝ TRVALÝ PROUD VÝKONOVÉ JISTIČE MO VELIKOST VÝKONOVÉ JISTIČE MO VELIKOST A VÝKONOVÉ VYPÍNAČE MO VELIKOST VÝKONOVÉ VYPÍNAČE MO VELIKOST A SPOUŠTĚ ETU...10 POMOCNÉ KONTAKTY...11 POMOCNÉ SPOUŠTĚ, MOTOROVÉ POHONY...1 SPOTŘEBA, BEZPEČNÉ VZDÁLENOSTI...13 ROZMĚRY MO VNĚJŠÍ ROZMĚRY, VÝŘEZY VE DVEŘÍCH...1 VELIKOST 1, 3/ PÓLOVÉ...15 VELIKOST, 3/ PÓLOVÉ...17 VELIKOST 3, 3/ PÓLOVÉ...19 MĚŘÍCÍ TRANSFORMÁTORY...3 SELEKTIVITA MC/MO SELEKTIVITA V NÍZKONAPĚŤOVÝCH ZAŘÍZENÍCH... SELEKTIVITA PŘÍVODNÍ / VÝSTUPNÍ JISTIČ...8 VYPÍNACÍ CHARAKTERISTIKY...0 ČÍSELNÉ SEZNAMY SEZNAM VÝKONOVÝCH JISTIČŮ MC PODLE OBJ. ČÍSLA...5 SEZNAM VÝKONOVÝCH JISTIČŮ MC PODLE TYPU...57 SEZNAM VÝKONOVÝCH JISTIČŮ MO PODLE OBJ. ČÍSLA...0 SEZNAM VÝKONOVÝCH JISTIČŮ MO PODLE TYPU...3 PŘEHLED STANDARDNĚ VESTAVĚNÝCH / JEDNOTLIVÝCH SOUČÁSTÍ MO...5 POZNÁMKY...

8

9 Když má člověk svou práci rád, pak to není žádná práce. 1 Anders Jonas Angström, fyzik KOMPAKTNÍ VÝKONOVÉ JISTIČE / VÝKONOVÉ VYPÍNAČE MC OBSAH MC PŘEHLED SYSTÉMU... MC VELIKOST 1 / DO 10 A... 8 MC VELIKOST / DO 300 A... 5 MC VELIKOST 3 / DO 30 A... MC VELIKOST / DO 100 A... CHRÁNIČOVÉ RELÉ FI S MĚŘICÍM TRANSFORMÁTOREM DIAGNOSTIKA A KOMUNIKACE TECHNICKÉ ÚDAJE MC ROZMĚRY MC MONTÁŽNÍ POKYNY, PROJEKTOVÁNÍ MC... 15

10 MC PŘEHLED SYSTÉMU KOMPAKTNÍ KONSTRUKCE VE VELIKOSTECH Výkonové jističe MC se řadí mezi kompaktní jističe pro proud od 15 do 000 A s pouze velikostmi. Výkonové jističe jsou univerzálně použitelné od malých instalačních rozvaděčů přes řídicí jednotky strojů nebo kombinace spouštěčů motorů až po velké rozvaděče energie se jmenovitou zkratovou vypínací schopností do 150 ka. V oblasti menšího výkonu existují speciální provedení s citlivostí na výpadek fáze pro použití v motorové oblasti. Nabídka je završena otočnými mechanismy a motorovými pohony pro ovládání spínání. Program doplňují jednotky proudových chráničů, podpěťové spouště a spouště zemního spojení. Díky vysoké kategorii DC-3 jsou jističe a vypínače univerzálně použitelné pro aplikace se stejnosměrným napětím: od fotovoltaických zařízení přes záložní síťové zdroje až po náročné spínání a ochranu stejnosměrných motorů s bočníkem v reverzním a impulzním provozu. Pro stejnosměrné sítě do 750 V provozního napětí a provozní proudy až do 500 A představují výkonové jističe MC.-A ideální řešení jako ochranná zařízení. Díky vybavení termomagnetickými systémy spouští je zaručeno přesné vyhodnocení efektivní hodnoty pracovního proudu. Kontaktní systémy se zdvojeným rozpínáním umožňují bezpečné spínání energetických sítí až do A zkratového proudu. JEDNOTNÉ PŘÍSLUŠENSTVÍ / UNIVERZÁLNÍ TECHNIKA PŘIPOJENÍ Příslušenství se snadno připojuje zepředu. Místo pro vestavbu je u všech velikostí stejné. Pomocné kontakty a indikátory inicializace spouště představují kontaktní prvky řídicího a signalizačního programu společnosti SCHRACK. Jsou dostupné se šroubovými svorkami a pérovými svorkami. Díky tomu došlo ke snížení montážního času a nákladů. Vypínací spouště a podpěťové spouště, také v kombinaci s pomocnými kontakty s předstihem pro funkci nouzového vypnutí, nabízejí elegantní řešení pro široké spektrum použití. Pomocí přípojné techniky výkonových jističů MC lze flexibilně reagovat na každý požadavek. Nezávisle na tom, zda se jedná o měděný nebo hliníkový kabel, měděný pás nebo sběrnici systém MC nabízí vhodné řešení pro každý druh připojení. Ochranu proti dotyku lze zvýšit přídavným krytem.

11 MC PŘEHLED SYSTÉMU PŘEHLED SYSTÉMU VÝKONOVÉHO JISTIČE MC Výkonový jistič MC, Výkonový vypínač MC.-PN, MC.-N. Kryt svorek IPX. Kryt svorek 5. Ochrana před dotykem IPX pro kryt. Tunelová svorka pro Al a Cu vodič 7. Třmenová svorka 8. Svorka pro ovládací obvody 10. Odnímatelné a výsuvné provedení 11. Deska pro montáž na lištu DIN 1. Adapter na sběrny 13. Svorka pro zadní připojení 1. Distanční podložka 15. Normální pomocný kontakt, pomocný kontakt se signalizací vypnutí 1. Měřící a komunikační modul 17. Jednotka FI 0. Otočný mechanismus s osovou podpěrou 1. Prodlužovací osa. Ovládací rukojeť s dveřní spojkou 3. Ovládací rukojeť s otočným mechanismem. Krycí rámeček 5. Štítek s označením. Motorový pohon 7. Uzamykatelný díl zapínací páčky 9. Mechanické blokování 30. Displej 31. Komunikační modul (DMI) 3. Rozhraní Profibus 3. Napěťová spoušť nebo pomocný kontakt s předstihem 37. Zpožďovací jednotka pro napěťovou spoušť

12 MC PŘEHLED SYSTÉMU TYPOVÝ KLÍČ KOMPAKTNÍCH VÝKONOVÝCH JISTIČŮ

13 MC PŘEHLED SYSTÉMU TYPOVÝ KLÍČ PRO JISTIČE 90 VAC OZNAČENÍ VELI- KOST VYPÍNACÍ SCHOPNOST 15 V DRUH JISTIČE POČET PÓLŮ JEDNOTKA SPOUŠTĚ JMENOVITÝ TRVALÝ PROUD 0 A 000 A 5 M C M C 1 do 10 A B Základní 5 ka Výkonový jistič 3pólový pólový A Ochrana zařízení, termomagnetická do 300 A 3 do 30 A do 100 A C Komfort 3 ka N Normální 50 ka H Vysoká 150 ka N Výkonový vypínač s dálkovým vypnutím PN Výkonový vypínač bez dálkového vypnutí X Příslušenství A V M M E Ochrana zařízení, elektronická E Ochrana selektivní a generátorů, elektronická Ochrana motorů, termomagnetická E Ochrana motorů, elektronická TYPOVÝ KLÍČ PRO ODPÍNAČE 1000V DC OZNAČENÍ VELI- KOST DRUH VYPÍNAČE POČET PÓLŮ JEDNOTKA SPOUŠTĚ JMENOVITÝ TRVALÝ PROUD 0 A 000 A M C S1 DC M C do 00 A 3 do 500 A N Výkonový odpínač s dálkovým vypnutím pólový S1 odpínač DC do 1000V do 100 A

14 MC PŘEHLED SYSTÉMU POKYNY PRO NASTAVENÍ TERMOMAGNETICKÉ SPOUŠTĚ MC1 A 1 SPOUŠŤ NA PŘETÍŽENÍ Ir Spoušť na přetížení lze nastavit v rozsahu 0,8 až 1 x In. NEZPOŽDĚNÁ ZKRATOVÁ SPOUŠŤ Ii Aby se zamezilo poškození zařízení, resp. pro vlastní ochranu jističe je u vysokých zkratových proudů nutná nezpožděná zkratová spoušť. U jističů se spouštěmi pro ochranu zařízení, resp. kabelů je tato spoušť nastavitelná v rozsahu až 10 x In, u jističů se spouštěmi pro ochranu motorů je rozsah nastavení 8 až 1 x In. NASTAVENÍ ELEKTRONICKÉ SPOUŠTĚ MC1, MC A MC3 PRO OCHRANU ZAŘÍZENÍ A KABELŮ MC1 MC MC3 SPOUŠŤ ZKRATOVÁ Iu /A Iu /A Iu /A NA PŘETÍŽENÍ Ir /A SPOUŠŤ Ii /A x In x In 350 PRO OCHRANU MOTORŮ MC1 MC SPOUŠŤ ZKRATOVÁ Iu /A Iu /A NA PŘETÍŽENÍ Ir /A SPOUŠŤ Ii /A 0.8 1x In x In x In x In 10 1x In x In 8 10x In x In 10x In x In 10x In x In 10x In x In 10x In x In 10x In x In MC1: 8x In / 10x In x In 10x In x In 10x In x In 10x In, x In 8 1x In x In 8 1x In x In 8 1x In x In 8 1x In x In MC1: 8 1.5x In MC: 8 1x In x In 8 1x In x In 8 1x In x In 8 1x In MC3 8 10x In x In 8 10x In x In 8 10x In NASTAVENÍ ELEKTRONICKÉ SPOUŠTĚ MC, 3 A PRO OCHRANU ZAŘÍZENÍ, KABELŮ, GENERÁTORŮ A SELEKTIVNÍ OCHRANU MC MC3 MC SPOUŠŤ ZKRATOVÁ ZKRATOVÁ Iu /A Iu /A Iu /A NA PŘETÍŽENÍ Ir /A SPOUŠŤ Isd /A SPOUŠŤ Ii /A x In 10x Ir 1x In x In 10x Ir 1x In x In 10x Ir 1x In x In 10x Ir 1x In x In 10x Ir 1x In PRO OCHRANU MOTORŮ MC MC3 SPOUŠŤ ZKRATOVÁ Iu /A Iu /A NA PŘETÍŽENÍ Ir /A SPOUŠŤ Ii /A x In 1x Ir x In 1x Ir x In 1x Ir x In 1x Ir x In 1x Ir x In x Ir 8x Ir

15 MC PŘEHLED SYSTÉMU POKYNY PRO NASTAVENÍ ELEKTRONICKÉ SPOUŠTĚ MC, 3 A 7 1 SPOUŠŤ NA PŘETÍŽENÍ Ir Spoušť na přetížení lze nastavit ve 13 stupních (od 0,5 do 1 x In). Jmenovitý proud zařízení In se násobí koeficientem nastavení přetížení a udává vypočítaný proud inicializace spouště na přetížení Ir. NASTAVENÍ PRODLEVY SPOUŠTĚ tr Elektronické spouště modelují charakteristiku bimetalu. Zatímco každý mechanický bimetal má svou vlastní určitou charakteristiku, lze díky elektronice dosáhnout rozdílných charakteristik (s různým zpožděním). Stupeň zpoždění se definuje pomocí času, po kterém dojde při přetížení x Ir k inicializaci spouště výkonového jističe. U standardního výkonového jističe dojde k vybavení po asi 8 až 10 s. Nastavení lze provést ve stupních tr =,,,8,10,1,17,0 nebo (bez bimetalové spouště). Delší doby mohou být nutné např. v případě, když jsou motory připojeny k těžce se rozbíhajícím pohonům. Tím dojde k zamezení nechtěných předčasných inicializací spouště. Nízké hodnoty nastavení mají význam při ochraně elektronických součástek zařízení. Pro standardní použití by měla být hodnota nastavení tr = 10 s. 3 ZPOŽDĚNÁ ZKRATOVÁ SPOUŠŤ Isd Pro časově selektivní strukturu sítí nabízí řada MC zpožděné zkratové spouště. V okamžiku, kdy zkratový proud dosáhne nastavené hodnoty reakce spouště ( až 10 x Ir), dojde po uplynutí nastavené prodlevy k inicializaci spouště. Hodnota Isd se vztahuje k nastavené hodnotě Ir. ČAS ZPOŽDĚNÍ tsd (VZTAŽENO K Isd) Doba reakce pro zpožděnou zkratovou spoušť je nastavitelná v 9 stupních od 0 do 1000 ms. 5 NEZPOŽDĚNÁ ZKRATOVÁ SPOUŠŤ Ii I v případě časově selektivní struktury sítí je u velmi vysokých zkratových proudů nutné nezpožděné vypnutí. Tím je zamezeno poškození zařízení, resp. zajištěna vlastní ochrana jističe. Hodnota reakce nezpožděné spouště je volitelná v rozsahu až 1 x In. Hodnota Ii se vztahuje k jmenovitému proudu jističe. I t-nastavení ON/OFF V případě přetížení dojde po zpoždění závislém na proudu k inicializaci spouště výkonového jističe. V okamžiku, kdy příliš vysoký proud překročí hodnotu reakce zkratové spouště Ii, dojde k okamžitému vypnutí. K inicializaci spouště dojde v závislosti na nastavení krátkodobého zpoždění v řádu milisekund. Zlom ve vypínací charakteristice může ohrozit selektivitu v případě, že je jako následný ochranný prvek zvolená tavná pojistka. Z toho důvodu elektronika nabízí možnost vypnutí pomocí funkce (I t = ON). Vypínací čas při aktivaci této funkce se řídí maximální přípustnou termickou energií I t. 7 SIGNALIZACE PŘETÍŽENÍ LED ALARM Kontrolka LED se rozsvítí před inicializací spouště jističe, jakmile elektronika rozpozná přetížení. Při dosažení hodnoty 70 % Ir kontrolka LED svítí, od hodnoty 100 % Ir bliká pomalu a od 10 % bliká rychle. Po uplynutí doby závislé na vypínací charakteristice dojde k vypnutí výkonového jističe. 8 DATOVÉ ROZHRANÍ Odečet diagnostických a provozních údajů pomocí PC/laptopu nebo DMI (Data Management Interface). Modul DMI (volitelně) umožňuje zobrazení, vyhodnocení a sběr hodnot proudu, disponuje integrovanou funkci spouštění motoru a umožňuje nastavení a řízení výkonových jističů s elektronickými spouštěmi. S volitelnou sběrnicí je kdykoli možné připojení automatizačních systémů (SPS/PLS) (např. Profibus-DP).

16 MC VELIKOST 1 / DO 10 A 8 VÝKONOVÉ JISTIČE 3PÓLOVÉ DO 10 A S TEPELNOU SPOUŠTÍ TYPY MC1B-A, MC1N-A, MC1H-A Pro ochranu zařízení a kabelů Nastavitelná spoušť na přetížení Ir: 0,8 1 x In (z výroby 0,8 x In) MC11031 Nastavitelná zkratová spoušť Ii: 10 x In (z výroby x In); kromě MC.-A0: 8-10 x In Třmenové svorky sériově, připojení šrouby jako doplňková výbava Vypínací schopnost 5 / 50 / 100 ka při 15 V 50/0 Hz Vyhovuje IEC/EN 097- Jmenovitý trvalý proud = jmenovitý proud Technická data str. 90, rozměry str. 11 ROZSAH NASTAVENÍ JMENOVITÝ PROUD/ SPOUŠŤ ZKRATOVÁ TYP OBJEDNACÍ ČÍSLO VYPÍNACÍ SCHOPNOST NA PŘETÍŽENÍ (A) SPOUŠŤ (A) 3PÓLOVÝ (ZÁKLADNÍ VYPÍNACÍ SCHOPNOST) 5 ka 0 A/5 ka 15 0 pevný 350 MC1B-A0 MC A/5 ka 0 5 pevný 350 MC1B-A5 MC A/5 ka 5 3 pevný 350 MC1B-A3 MC A/5 ka MC1B-A0 MC A/5 ka MC1B-A50 MC A/5 ka MC1B-A3 MC A/5 ka MC1B-A80 MC A/5 ka MC1B-A100 MC A/5 ka MC1B-A15 MC A/5 ka pevný 180 MC1B-A10 MC PÓLOVÝ (NORMÁLNÍ VYPÍNACÍ SCHOPNOST) 50 ka 0 A/50 ka 15 0 pevný 350 MC1N-A0 MC A/50 ka 0 5 pevný 350 MC1N-A5 MC A/50 ka 5 3 pevný 350 MC1N-A3 MC A/50 ka MC1N-A0 MC A/50 ka MC1N-A50 MC A/50 ka MC1N-A3 MC A/50 ka MC1N-A80 MC A/50 ka MC1N-A100 MC A/50 ka MC1N-A15 MC A/50 ka pevný 180 MC1N-A10 MC1131 3PÓLOVÝ (VYSOKÁ VYPÍNACÍ SCHOPNOST) 100 ka 0 A/100 ka 15 0 pevný 350 MC1H-A0 MC A/100 ka 0 5 pevný 350 MC1H-A5 MC A/100 ka 5 3 pevný 350 MC1H-A3 MC A/100 ka MC1H-A0 MC A/100 ka MC1H-A50 MC A/100 ka MC1H-A3 MC A/100 ka MC1H-A80 MC A/100 ka MC1H-A100 MC A/100 ka MC1H-A15 MC A/100 ka pevný 180 MC1H-A10 MC11331 Tučně tištěná objednací čísla představují prioritní výrobky, které lze objednat v běžném obchodním množství.

17 MC VELIKOST 1 / DO 10 A VÝKONOVÉ JISTIČE PÓLOVÉ DO 10 A S TEPELNOU SPOUŠTÍ TYPY MC1B--A, MC1N--A, MC1H--A Pro ochranu zařízení a kabelů 100% ochrana proti přetížení a zkratu Nastavitelná spoušť na přetížení Ir: 0,8 1 x In (z výroby 0,8 x In) 9 MC1011 Nastavitelná zkratová spoušť Ii: 10 x In (z výroby x In); kromě MC.-A0: 8-10 x In Třmenové svorky sériově, připojení šrouby jako doplňková výbava Vypínací schopnost 5 / 50 / 100 ka při 15 V 50/0 Hz Vyhovuje IEC/EN 097- Jmenovitý trvalý proud = jmenovitý proud Technická data str. 90, rozměry str. 111 ROZSAH NASTAVENÍ JMENOVITÝ PROUD/ SPOUŠŤ ZKRATOVÁ TYP OBJEDNACÍ ČÍSLO VYPÍNACÍ SCHOPNOST NA PŘETÍŽENÍ (A) SPOUŠŤ (A) PÓLOVÝ (ZÁKLADNÍ VYPÍNACÍ SCHOPNOST) 5 ka 0 A/5 ka 15 0 pevný 350 MC1B--A0 MC A/5 ka 0 5 pevný 350 MC1B--A5 MC A/5 ka 5 3 pevný 350 MC1B--A3 MC A/5 ka MC1B--A0 MC A/5 ka MC1B--A50 MC A/5 ka MC1B--A3 MC A/5 ka MC1B--A80 MC A/5 ka MC1B--A100 MC A/5 ka MC1B--A15 MC A/5 ka pevný 180 MC1B--A10 MC1111 PÓLOVÝ (NORMÁLNÍ VYPÍNACÍ SCHOPNOST) 50 ka 0 A/50 ka 15 0 pevný 350 MC1N--A0 MC101 5 A/50 ka 0 5 pevný 350 MC1N--A5 MC151 3 A/50 ka 5 3 pevný 350 MC1N--A3 MC131 0 A/50 ka MC1N--A0 MC A/50 ka MC1N--A50 MC A/50 ka MC1N--A3 MC A/50 ka MC1N--A80 MC A/50 ka MC1N--A100 MC A/50 ka MC1N--A15 MC A/50 ka pevný 180 MC1N--A10 MC111 PÓLOVÝ (VYSOKÁ VYPÍNACÍ SCHOPNOST) 100 ka 0 A/100 ka 15 0 pevný 350 MC1H--A0 MC A/100 ka 0 5 pevný 350 MC1H--A5 MC A/100 ka 5 3 pevný 350 MC1H--A3 MC A/100 ka MC1H--A0 MC A/100 ka MC1H--A50 MC A/100 ka MC1H--A3 MC A/100 ka MC1H--A80 MC A/100 ka MC1H--A100 MC A/100 ka MC1H--A15 MC A/100 ka pevný 180 MC1H--A10 MC1131 Tučně tištěná objednací čísla představují prioritní výrobky, které lze objednat v běžném obchodním množství.

18 MC VELIKOST 1 / DO 10 A 10 MC1103 OCHRANA MOTORŮ, 3PÓLOVÉ DO 100 A S TEPELNOU SPOUŠTÍ TYPY MC1B-M, MC1N-M Nastavitelná spoušť na přetížení Ir: 0,8 1 x In (z výroby 0,8 x In); s citlivostí na výpadek fáze, třída vybavení 10 A (s < t p 10s) Nastavitelná zkratová spoušť Ii: 8 1 x In (z výroby 1 x In); kromě MC1.-M100: 8 1,5 x In (z výroby 1 x In) Třmenové svorky sériově, připojení šrouby jako doplňková výbava Vypínací schopnost 5 / 50 ka při 15 V 50/0 Hz Vyhovuje IEC/EN 097- a IEC/EN 097- Splňuje všechny požadavky kategorie užití AC3 při 00 VAC Technická data str. 90, rozměry str. 111 ROZSAH NASTAVENÍ JMENOVITÝ PROUD/ SPOUŠŤ ZKRATOVÁ TYP OBJEDNACÍ ČÍSLO VYPÍNACÍ SCHOPNOST NA PŘETÍŽENÍ (A) SPOUŠŤ (A) 3PÓLOVÝ (ZÁKLADNÍ VYPÍNACÍ SCHOPNOST) 5 ka 0 A/5 ka MC1B-M0 MC A/5 ka MC1B-M50 MC A/5 ka MC1B-M3 MC A/5 ka MC1B-M80 MC A/5 ka MC1B-M100 MC PÓLOVÝ (NORMÁLNÍ VYPÍNACÍ SCHOPNOST) 50 ka 0 A/50 ka 18, MC1N-M0 MC A/50 ka MC1N-M50 MC A/50 ka MC1N-M3 MC A/50 ka MC1N-M80 MC A/50 ka MC1N-M100 MC1103 Tučně tištěná objednací čísla představují prioritní výrobky, které lze objednat v běžném obchodním množství.

19 MC VELIKOST 1 / DO 10 A MC110 VÝKONOVÉ VYPÍNAČE DO 10 A TYPY MC1-PN, MC1-PN-, MC1-N, MC1-N- Trvalý jmenovitý proud do 10 A Výkonový vypínač typ MC1-PN dvě polohy spínače 0/I, bez dálkového vypnutí Výkonový vypínač typ MC1-N, s polohami Trip 0 ; + ; I, možné provedení s dálkovým vypnutím podpěťovou spouští, resp. vypínací spouští a pomocným kontaktem se signalizací vypnutí Třmenové svorky sériově, připojení šrouby jako doplňková výbava Vlastnosti hlavního vypínače včetně omezení podle IEC/EN 00 a VDE 0113 Odpojovací vlastnosti podle IEC/EN a VDE 00 Ochrana proti dotyku podle VDE 010 část 100 Vyhovuje IEC/EN 097- Jmenovitý trvalý proud = jmenovitý proud Jmenovitá zkratová zapínací schopnost: I cm,8 ka Jmenovitý krátkodobý výdržný proud: I cw ka Technická data str. 90, rozměry str JMENOVITÝ PROUD MAX. PŘEDŘADNÉ JIŠTĚNÍ (gl) TYP OBJEDNACÍ ČÍSLO VYPÍNACÍ SCHOPNOST 3PÓLOVÝ BEZ DÁLKOVÉHO VYPNUTÍ 3 A 15 A MC1-PN-3 MC A 15 A MC1-PN-100 MC A 15 A MC1-PN-15 MC A 10 A MC1-PN-10 MC1103 PÓLOVÝ BEZ DÁLKOVÉHO VYPNUTÍ 3 A 15 A MC1-PN--3 MC A 15 A MC1-PN--100 MC A 15 A MC1-PN--15 MC A 10 A MC1-PN--10 MC110 3PÓLOVÝ S DÁLKOVÝM VYPNUTÍM 3 A 15 A MC1-N-3 MC A 15 A MC1-N-100 MC A 15 A MC1-N-15 MC A 10 A MC1-N-10 MC11035 PÓLOVÝ S DÁLKOVÝM VYPNUTÍM 3 A 15 A MC1-N--3 MC A 15 A MC1-N--100 MC A 15 A MC1-N--15 MC A 10 A MC1-N--10 MC1105 Tučně tištěná objednací čísla představují prioritní výrobky, které lze objednat v běžném obchodním množství.

20 MC VELIKOST 1 / DO 10 A 1 MC1908 SPOUŠTĚ PROUDOVÉHO CHRÁNIČE TYPY MC1-N-XFI.R, MC1-N--XFI.R, MC1-N-XFI.U, MC1-N--XFI.U TECHNICKÉ ÚDAJE Vhodné pro použití ve třífázových a jednofázových systémech Citlivá na pulzní proud podle principu sčítání proudu Pro 3pólové a pólové výkonové jističe a vypínače MC1, MC1-N, nejsou určeny pro MC1-PN Síťové napětí Ue = V 50/0 Hz Vyhovuje IEC/EN 097- Montáž zespodu do 100 A Komplet Při I n = 0,03 A: Čas zpoždění tv vždy pevně nastaven na 10 ms. Varovná signalizace > 30 % Idn pomocí žluté kontrolky LED. Možnost dovybavit signalizací vypnutí spouště (max. pomocné kontakty): Spínací kontakt: Obj. č.: MM137, rozpínací kontakt: Obj. č.: MM1378 (viz strana 13). Při použití pomocného kontaktu se signalizací vypnutí v bloku FI pracuje rozpínací kontakt jako spínací a spínací kontakt jako rozpínací. Nelze použít v izolačním krytu XCS. Typy MC1-XFI...U nelze kombinovat s vypínací a podpěťovou spouští a pomocnými kontakty s předstihem. Jmenovitá mezní zkratová vypínací schopnost je určena vestavěným jističem MC1 nebo při použití výkonového vypínače MC1-N použitou předřazenou pojistkou. PRO TYPY JMENOVITÝ REZIDUÁLNÍ PROUD (I n ) ČAS ZPOŽDĚNÍ (ms) TYP OBJEDNACÍ ČÍSLO 3PÓLOVÝ MONTÁŽ ZPRAVA DO 10 A MC1-N MC1-N-XFI30R MC1903 MC1-N MC1-N-XFI300R MC190 MC1-N , 0, 150, 300, 50 MC1-N-XFIR MC1905 PÓLOVÝ MONTÁŽ ZPRAVA DO 10 A MC1- / MC1-N MC1-N--XFI30R MC190 MC1- / MC1-N MC1-N--XFI300R MC1907 MC1- / MC1-N , 0, 150, 300, 50 MC1-N--XFIR MC1908 3PÓLOVÝ MONTÁŽ ZESPODU DO 100 A MC1-N MC1-N-XFI30U MC1909 MC1-N MC1-N-XFI300U MC1910 MC1-N , 0, 150, 300, 50 MC1-N-XFIU MC1911 PÓLOVÝ MONTÁŽ ZESPODU DO 100 A MC1- / MC1-N MC1-N--XFI30U MC191 MC1- / MC1-N MC1-N--XFI300U MC1913 MC1- / MC1-N , 0, 150, 300, 50 MC1-N--XFIU MC191 Tučně tištěná objednací čísla představují prioritní výrobky, které lze objednat v běžném obchodním množství.

21 ZÁKLADNA A ODNÍMATELNÝ NÁSTAVEC PRO MC1 STECKSOCKEL UND STECKEINSATZ FÜR MC1 Moeller HPL /008 MC19777 MC999 MC VELIKOST 1 / DO 10 A MC BAUGRÖSSE 1 / BIS 10A SCHRACK-INFO 3pólové 3-polige Ausführung PRO VÝKONOVÉ JISTIČE MC1 A VYPÍNAČE MC1-N Für Leistungsschalter MC1 und Lasttrennschalter MC1-N Odnímatelný nástavec se dodává pouze v sestavě s jističem Steckeinsatz nur in Kombination mit Schalter lieferbar Základnu lze objednat a nainstalovat samostatně Stecksockel kann separat bestellt und vormontiert werden Konektor pro pomocné obvody se objednává samostatně Hilfsleitersteckvorrichtung separat bestellen Nelze použít v kmbinaci s Fi jednotkou MC1-XFI Nicht in Kombination mit MC1-XFI (Fehlerstromauslöser) verwendbar Rozměry str. 118 Abmessungen siehe ab Seite 59. estückung: Schaltzeichen Bestell-Nr. bei siehe Preis- Typ Preis TECHNICKÉ ÚDAJE TECHNISCHE DATEN erheitsfunktion, Moeller HPL /008 In max. Moeller při Moeller 0 HPL /008 angsöffnung Moeller nach Moeller 0 C: 15A In max. bei 0 C: 15A Moeller HPL / HPL /008 Einzelbestellung 0 C: 100A bei 70 C: 100A blatt Kontaktbestückung: BEZEICHNUNG Schaltzeichen Schalt- Schaltzeichen Bestell-Nr. Schaltzeichen Typ Typ bei Typ Bestell-Nr. siehe bei Preis bei Preis- Preis siehe Preis Schalt- TYPE Typ Schalt- Typ EAN-CODE Typ Preis VERFÜGBAR STORE Preis BEST. Preis NR. POPIS TYP OBJEDNACÍ ČÍSLO ießer itsfunktion, Kontaktbestückung: STECKSOCKEL Sicherheitsfunktion, Ö = Öffner ZÁKLADNA siehe Preisblatt siehe MC19777 Preisblatt Preis- Preis- rch söffnung = Moeller durch f = Stecksockel, základna, Sicherheitsfunktion, Zwangsöffnung HPL /008 3-polig 3pólová nach nach nach zeichen zeichen MC1-XSVS Einzelbestellung zeichen Bestell-Nr MC1-XSVS Bestell-Nr. Einzelbestellung bei blatt bei siehe bei Preisblatblatblatt siehe MC19777 komplet základny s jističem nutno objednat základnu a jistič (objednací číslo jističe s koncovkou -S) C/EN rch IEC/EN durch Zwangsöffnung nach nach nach Einzelbestellung Einzelbestellung STECKEINSATZ C/EN ckung: IEC/EN Steckeinsatz, polig (wird mit Schalter Schließer Schließer Ö PŘÍSLUŠENSTVÍ = Öffner K MONTÁŽI VARIANTY Öffner Schaltzeichen = pomocné Öffner kontakty a vypínací Bestell-Nr. nebo podp. c. MC1/ bei - XSVHI siehe Preis-MC9705 ZUBEHÖR FÜR STECKTECHNIKMONTAGE MC/MC-N geliefert, am Ende der S Öffner Typ Schalterartikelnummer ein S anhängen) Preis ODNÍMATELNÝM NÁSTAVCEM MC/MC-N itsfunktion, SchließerS = Schließer konektor Ö pro = pomocné Öffner Ö obvody = Ö Öffner pro söffnung Hilfsleitersteckvorrichtung nach für Hilfsschalter, A-/U-Auslöser MC1/-XSVHI Einzelbestellung blatt MC X3 M-K10 Ö = Öffner 137 NORMALHILFSSCHALTER / AUSGELÖSTHILFSSCHALTER POMOCNÉ TYPE M KONTAKTY TYP M K10 1.X K01 Pomocný kontakt se signalizací vypnutí spouští je stejný kontakt jako normální pomocný kontakt. Funkce závisí na místě vesta- Der Ausgelösthilfsschalter ist der gleiche Kontakt wie der Normalhilfsschalter. Die Funktion ergibt sich durch den Einbau -.X3.X1.X3.X3 1 Ö f 1.X3 1.X1 1.X3 1.X3 M-K10 M-K01 M-K10 M-K10 S 1 S 1.X3 1.X3 1.X M-K10 Melde- M-K10 und 137 M-K10 Verriegelungsaufgaben.X.X.X.X Spíná s 137 hlavními kontakty, přebírá úlohy signalizace 137 a blokování 1.X 1.X 1.X 1.X.X3.X1.X1.X1 1.X 1.X 1.X 1 Ö f 1.X1 1.X3 1.X1 auslöser 1.X1M-K01 1.X1NZM-XHI11L M-K01 M-K01 1) K11 K0 1 Ö 1 fö f 1.X1 1.X1 1 Ö f 1.X3 1.X M-K M-K01 M-K01 M-K01 MM1378.X.X.X.X TECHNISCHE DATEN TECHNICKÉ ÚDAJE MM Schaltvermögen: AC15: A / 30 VAC 1.X Spínání: 1.X 1.X 1.X 1.X DC13: 3 A / VDC 1.X 1.X 1.X 1.X 1.X3 1.X1 1.X3 1.X3 1.X3NZM-XHI11L 1.X1 1.X3NZM-XHI0L 1.X1 1) NZM-XHI11L S 1 S 1 Ö 1 fö f 1) DC13: 3 A 1) / VDC 1 Ö f1 Ö f 1) 1.X1 1.X3 1.X11.X3 1.X1 1.X3 1.X1 098 M-K NZM-XHI11L NZM-XHI11L ) 1) 1) TIPY A TRIKY TIPPS & TRICKS X 1.X 1.X 1.X 1.X 1.X 1.X 1.X vby (vlevo je kontakt alarmu). 1.X 1.X 1.X1.X 1.X 1.X 1.X ort (links ist Alarmkontakt). 1.X3 1.X3 Ö f 1.X1 1.X1 1.X3NZM-XHI0L 1.X3NZM-XHI0L 1) NZM-XHI0L S S 1 Ö f 1) 1) 1) Maximale 1.X3 1.X1 Bestückung MC1 mit Hilfsschalter: 1.X3 1.X3 1.X3 1.X3 1.X3 099 NZM-XHI11L 170 NZM-XHI0L NZM-XHI0L 099 1) 099 1) 1) 1) POPIS 1.X 1.X TYP OBJEDNACÍ ČÍSLO BEZEICHNUNG 1.X 1.X 1.X TYPE 1.X 1.X EAN-CODE VERFÜGBAR STORE BEST. NR. 1 zapínací kontakt se šroubovými svorkami M-K10 MM137 1 Schließerkontakt mit Schraubklemmen 1 rozpínací kontakt se šroubovými svorkami M-K M-K01 MM137 MM Öffnerkontakt mit Schraubklemmen zapínací kontakty s pružinovými svorkami M-K M-CK0 MM1378 MM Schließerkontakte mit Federzugklemmen rozpínací kontakty s pružinovými svorkami M-CK M-CK0 MM MM Öffnerkontakte mit Federzugklemmen M-CK MM zapínací + 1 rozpínací kontatk s 1.X pružinovými 1.Xsvorkami M-CK11 MM X 1.X 1.X 1.X 1.X 1 Schließer + 1 Öffnerkontakt mit Federzugklemmen M-CK MM X 1.X 1.X 1.X 1.X 1.X 1.X 1.X 1.X 1.X 1.X 1.X Ö f 1.X1 1.X1 1.X1NZM-XHI0L Ö f 1) NZM-XHI0L 1) 1) 1.X3 1.X3 Ö f Ö f 1.X1 1.X1 1.X1 1.X1 1.X1 170 NZM-XHI0L NZM-XHI0L NZM-XHI0L nnungsauslösers bei Hauptschalter / 170 1) 170 1) 1) 1) Ö f 1.X1 1.X1 NZM-XHI0L NZM1-XHIV 1) Tučně tištěná objednací čísla představují prioritní výrobky, které lze objednat v běžném obchodním množství. ngsauslösers s Unterspannungsauslösers bei Hauptschalter bei bei / Hauptschalter / / K0 SCHRACK-INFO Schaltet mit den Hauptkontakten, übernimmt Allgemeine Ausgelöstmeldung + bei Auslösung durch Spannungsauslöser, Überlastauslöser oder Kurzschluss- Signalizace inicializace spouště + při vypnutí napěťovou spouští, spouští na přetížení nebo zkratovou spouští AC15: A / 30 VAC M-K: 0,3 A / 0 VDC M-CK: 0, A / 0 VDC Maximální osazení pomocných kontaktů více str. 103: 1 x normální pomocný kontakt (HIN) M-K.. nebo M-CK.. 1 x Normalhilfsschalter (HIN) M-K.. oder M-CK x pomocný kontakt se signalizací vypnutí (HIA) M-K.. nebo M-CK x Ausgelöst-Hilfsschalter (HIA) M-K.. oder M-CK.. 13 Seite 577

22 lter MC VELIKOST 1 / DO 10 A 3 m losen Anschlussleitungen statt Schraubanschluss, TYP MC1-XHIVL mit Schraubanschluss 1 MC1993 en Hilfsschaltern POMOCNÝ KONTAKT S PŘEDSTIHEM NZM1(-) N(S)1(-) NZM(-), N(S)(-) NZM3(-), N(S)3(-) NZM(-) N(S)(-) TIPY A TRIKY Maximální osazení s pomocným kontaktem: 1 x pomocný kontakt s předstihem, řazení Z m losen Anschlussleitungen statt Schraubanschluss, mit Schraubanschluss Pro spínání při blokování kontakty s předstihem. NZM1-XUVL 7107 TECHNICKÉ ÚDAJE Předstih při zapnutí a vypnutí (ruční ovládání): cca 0 ms Nelze kombinovat s podpěťovou NZM/3-XUV spouští MC1-XU... nebo vypínací spouští MC1-XA... a motorovým pohonem 5957 Spínání: AC15: A / 30 VAC DC13: 3 A / VDC, 0,A/0VDC NZM-XUV 588 POPIS TYP OBJEDNACÍ ČÍSLO Pomocný kontakt s předstihem, spínací kontakty vč. kabelu 3 m MC1-XHIVL MC S.13.1 NZM1(-) N(S)1(-) NZM(-), N(S)(-) NZM3(-), N(S)3(-) PODPĚŤOVÉ SPOUŠTĚ TYPY MC1-XUL NZM(-) N(S)(-) NZM1-XUVHIVL 7108 NZM/3-XUVHIV 598 NZM-XUVHIV Nezpožděné vypnutí 59 výkonového jističe MC, resp. výkonového vypínače MC-N při poklesu napětí pod 35 % - 70 % Us. Lze použít pro nouzové vypnutí ve spojení s tlačítkem nouzového vypnutí Bez pomocného kontaktu 1 S MC19971 TIPY A TRIKY Je-li podpěťová spoušť bez napětí, je při pokusu o zapnutí bezpečně zamezeno sepnutí hlavních kontaktů jističe. Podpěťovou spoušť nelze montovat současně s vypínací spouští nebo s pomocným kontaktem s předstihem MC1-XHIV. voneinander voreilenden Hilfsschaltern NAPĚTÍ PROVEDENÍ TYP OBJEDNACÍ ČÍSLO m losen Anschlussleitungen statt Schraubanschluss, mit Schraubanschluss, Kontakt 3.3 und 3. mit hlussleitungen 3 m VAC vč. kabelu 3 m MC1-XULAC MC199 VDC vč. kabelu 3 m MC1-XULDC MC VAC vč. kabelu 3 m MC1-XUL08-0AC MC VAC vč. kabelu 3 m MC1-XUL380-0AC MC19973 Další napěťové varianty na vyžádání. NZM1(-) N(S)1(-) NZM(-), N(S)(-) NZM3(-), N(S)3(-) NZM(-) N(S)(-) NZM1-XUVHIV0L 7109 NZM/3-XUVHIV NZM-XUVHIV0 0 1 S Tučně tištěná objednací čísla představují prioritní výrobky, které lze objednat v běžném obchodním množství.

23 MC1915 D D 3.1 MC19107 NZM1(-) MC VELIKOST 1 / NZM1-XUVHIVL DO 10 A N(S)1(-) 7108 NZM(-), N(S)(-) NZM3(-), N(S)3(-) NZM(-) N(S)(-) PODPĚŤOVÁ SPOUŠŤ, SE ZPOŽDĚNÝM NÁVRATEM UTYPY MC-UVU, MC-XUVL NZM/3-XUVHIV 598 NZM-XUVHIV 59 Výpadky napětí lze přemostit až do 1 s, aby nedošlo k nechtěné inicializaci spouště výkonového jističe MC nebo výkonového vypínače MC-N. Napěťové rozsahy: 0-0 VAC 50/0 Hz VAC 50/0 Hz VAC 50/0 Hz VDC/AC 15 mit getrennt voneinander voreilenden Hilfsschaltern NZM mit 3 µf m 35 losen V až 8 Anschlussleitungen s statt Schraubanschluss, NZM, , µf mit 35 Schraubanschluss, V až 1 s Kontakt 3.3 und 3. mit losen Anschlussleitungen Nutné použít speciální jednotku 3 spouště m. MC1-XUVL. OZNAČENÍ TYP OBJEDNACÍ ČÍSLO Zpožďovací jednotka MC-UVU MC19015 Speciální podpěťová spoušť pro zpožďovací jednotku UVU MC1-XUVL MC19107 TECHNICKÉ ÚDAJE Čas zpoždění nastavitelný v rozsahu 70 ms s S přídavným externím kondenzátorem: D D PODPĚŤOVÉ SPOUŠTĚ SE DVĚMA NZM(-) POMOCNÝMI KONTAKTY S PŘEDSTIHEM TYPY MC1-XUHIVL NZM1(-) N(S)1(-) NZM(-), N(S)(-) NZM3(-), N(S)3(-) N(S)(-) Nelze montovat současně s pomocným kontaktem s předstihem MC1-XHIV... nebo s vypínací spouští MC1-XA... Zpožďovací zařízení pro samostatnou montáž (Upevnění: montážní lišta nebo šrouby). Pro jiná provozní napětí použijte transformátor. NZM1-XUVHIV0L 7109 NZM/3-XUVHIV NZM-XUVHIV0 0 Se dvěma pomocnými kontakty s předstihem K zapínání podpěťové spouště s předstihem při použití jako hlavního vypínače Další varianty napětí a připojení na vyžádání MC19955 TIPY A TRIKY Je-li podpěťová spoušť bez napětí, je při pokusu o zapnutí bezpečně zamezeno sepnutí hlavních kontaktů vypínače. Předstih pomocných kontaktů během zapínání a vypínání (0 ms). Podpěťovou spoušť nelze montovat současně s vypínací spouští nebo s pomocným kontaktem s předstihem MC1-XHIV a motorovým pohonem. NAPĚTÍ PROVEDENÍ TYP OBJEDNACÍ ČÍSLO 08-0 VAC vč. kabelu 3 m MC1-XUHIVL0V MC VAC vč. kabelu 3 m MC1-XUHIVL00VAC MC19957 Další napěťové varianty na vyžádání. Tučně tištěná objednací čísla představují prioritní výrobky, které lze objednat v běžném obchodním množství.

24 MC VELIKOST 1 / DO 10 A 1 VYPÍNACÍ SPOUŠTĚ TYP MC1-XAL Bez pomocného kontaktu Vypnutí jističe při napěťovém impulzu nebo při přivedení trvalého napětí MC1997 TIPY A TRIKY Je-li vypínací spoušť pod napětím, je při pokusu o zapnutí bezpečně zamezeno sepnutí hlavních kontaktů vypínače. Vypínací spoušť nelze montovat současně s podpěťovou spouští nebo s pomocným kontaktem s předstihem MC1-XHIV. NAPĚTÍ PROVEDENÍ TYP OBJEDNACÍ ČÍSLO VAC/DC vč. kabelu 3 m MC1-XALAC/DC MC VAC/DC vč. kabelu 3 m MC1-XAL30AC/DC MC1997 MECHANICKÉ BLOKOVÁNÍ PRO OVLÁDACÍ RUKOJEŤ (S DVEŘNÍ SPOJKOU) PRO MC1 Ovládací rukojeť na vypínač nebo ovládací rukojeť s dveřní spojkou je nutné objednat samostatně. Nelze kombinovat s motorovým pohonem a krycím rámečkem. Pro vytvoření mechanického blokování je nutné použít minimálně uzamykací prvky. Možné kombinace a varianty uzamčení (viz strana 15), bovden je třeba objednat zvlášť. MC MC POPIS TYP OBJEDNACÍ ČÍSLO Mechanické uzamčení MC1-XMV MC Bovden 5 mm MC-XBZ5 MC Bovden 00 mm MC-XBZ00 MC19158 Bovden 1000 mm MC-XBZ1000 MC Tučně tištěná objednací čísla představují prioritní výrobky, které lze objednat v běžném obchodním množství.

25 MC VELIKOST 1 / DO 10 A OVLÁDACÍ RUKOJETI PŘÍMO NA JISTIČ MC1 Komplet s otočným mechanismem Lze kombinovat i s krycím rámečkem Rozměry viz str MC19015 TECHNICKÉ ÚDAJE K dostání v následujících provedeních: Typ MC.-XDV Uzamykatelné v poloze 0 na jističi (až tři visací zámky), černá/šedá Typ MC.-XDVR Uzamykatelné v poloze 0 na jističi (až tři visací zámky), nouzové vypnutí, červená/žlutá Typ MC.-XDTV Uzamykatelné v poloze 0 na rukojeti, lze modifikovat také v poloze 1, černá/šedá Typ MC.-XDTVR Uzamykatelné v poloze 0, nouzové vypnutí, červená/žlutá Provedení s blokováním dveří: Krycí rámeček je u blokování dveří součástí dodávky Ovládací rukojeť lze otočit o 90 pro vypínače montované naležato V poloze ZAP lze zvnějšku odblokovat použitím jehly o průměru 1 mm V případě uzamčení nelze v poloze VYP a ZAP odblokovat Dveře lze otevřít v poloze VYP Lze zapnout jen při zavřených dveřích POPIS TYP OBJEDNACÍ ČÍSLO Ovládací rukojeť pro MC1, uzamykatelná, černá/šedá MC1-XDV MC19015 Ovládací rukojeť pro MC1, uzamykatelná, nouzové vypnutí, červená/žlutá MC1-XDVR MC Ovládací rukojeť pro MC1 s blokováním dveří, černá/šedá MC1-XDTV MC Ovládací rukojeť pro MC1 s blokováním dveří, uzamykatelná, nouzové vypnutí, červená/žlutá MC1-XDTVR MC1901 Tučně tištěná objednací čísla představují prioritní výrobky, které lze objednat v běžném obchodním množství.

26 MC VELIKOST 1 / DO 10 A OVLÁDACÍ RUKOJETI S DVEŘNÍ SPOJKOU PRO MC1 18 MC Otočný mechanismus MC Spojovací díl MC Ovládací rukojeť Komplet vč. otočného mechanismu a spojovacích dílů Stupeň krytí IP Ovládací rukojeť lze otočit o 90 pro vypínače montované naležato V případě uzamčení nelze v poloze VYP a ZAP odblokovat V neuzamčené poloze ZAP lze modifikovat na odblokování zvnějšku pomocí šroubováku Dveře lze otevřít v poloze VYP Vnější výstražná značka / štítek s popisem přichycením Rozměry str. 11 UPOZORNĚNÍ Prodlužovací osu je zapotřebí objednat samostatně! TECHNICKÉ ÚDAJE K dostání v následujících provedeních: Typ MC.-XTVD Uzamykatelné v poloze 0 na rukojeti (až tři visací zámky), černá/šedá Typ MC.-XTVDV Uzamykatelné v poloze 0 na rukojeti a vypínači až se třemi visacími zámky, s blokováním dveří, černá/šedá Typ MC.-XTVDVR Uzamykatelné v poloze 0 na rukojeti a vypínači až se třemi visacími zámky, s blokováním dveří, nouzové vypnutí, červená/žlutá POPIS TYP OBJEDNACÍ ČÍSLO Ovládací rukojeť s dveřní spojkou pro MC1 s blokováním dveří, uzamykatelná, černá/šedá MC1-XTVD MC1901 Ovládací rukojeť s dveřní spojkou pro MC1 s blokováním dveří, uzamykatelná, 0, 1 černá/šedá MC1-XTVDV MC19017 Ovládací rukojeť s dveřní spojkou pro MC1 s blokováním dveří, uzamykatelná, nouzové vypnutí, červená/žlutá MC1-XTVDVR MC PRODLUŽOVACÍ OSY PRO MC1 Pro maximální montážní hloubku 00 nebo 00 mm (rovina dveří / montážřní desky) viz str. 11 Lze libovolně zkrátit MC POPIS HLOUBKA SKŘÍNĚ TYP OBJEDNACÍ ČÍSLO Prodlužovací osa pro MC1 max. 00 mm max. 00 mm MC1/-XV MC1913 Prodlužovací osa pro MC1 max. 00 mm max. 00 mm MC1/-XV MC Tučně tištěná objednací čísla představují prioritní výrobky, které lze objednat v běžném obchodním množství.

27 Rahmenklemme Standardausstattung MC Schraubanschluss ahmenklemme tandardausstattung TŘMENOVÉ SVORKY PRO MC1 MC VELIKOST 1 / DO 10 A NZM1(-), 3- und -polig Cu-Kabel 1 x PN1(-), N(S)1(-) 19 Standardní připojení u všech jističů a vypínačů MC1, MC1-PN a x MC1-N Sada se použije pro konverzi přístroje se šroubovým připojením vodičů Obsahuje součásti pro jednu stranu jističe Montáž uvnitř jističe Průřezy přívodů: Kruhového vodiče CuLI1 x (10 až 70 mm NZM1(-), 3- und -polig ) Průřez páskových vodičů Cu x 9 x 0,8 až 9 x 9 x Cu-Kabelschuhe 0,8 (počet pásků x šířka pásku x tloušťka pásku) PN1(-), N(S)1(-) POPIS TYP OBJEDNACÍ ČÍSLO o Třmenová svorka do 10 A (3 ks v balení) pro MC1 MC1-10-XKC MC Třmenová svorka do 10 A ( ks v balení) pro MC1- MC1-10--XKC MC NZM1(-), PN1(-), N(S)1(-) Al-Kabelschuhe 3- und -polig Cu-Kabel 1 x x 1 x x 1 chraubanschluss ŠROUBOVÉ SVORKY PRO MC1 Tunnelklemme MC o NZM1(-), PN1(-), N(S)1(-) Obsahuje součásti pro jednu stranu jističe (nahoře nebo dole) pro 3pólový, resp. pólový jistič NZM1(-), PN1(-), N(S)1(-) Montáž vně jističe Obsahuje kryt MC.-XSKA Průřezy přívodů: 3- und -polig Cu-Kabelschuhe 3- und -polig Cu-Kabel s S Al-Kabel s S Kabelové oko Cu 1 x (10 až 70 mm ), x ( až 5 mm ) Kabelové oko Al 1 x (10 až 35 mm ), x (10 až 35 mm ) Rozměr měděné sběrnice 1 x 5 až 1 x 5 mm Rozměry str. 11 Al-Kabelschuhe 1 x unnelklemme POPIS TYP OBJEDNACÍ ČÍSLO Šroubová svorka 3 ks pro MC1 MC1-XKS MC NZM1(-), PN1(-), N(S)1(-) 3- und -polig Cu-Kabel s S Al-Kabel s S Šroubová svorka ks pro MC1- MC--XKC MC1975 Rückseitiger Anschluss nicht UL/CSA-approbiert ückseitiger Anschluss icht UL/CSA-approbiert Hinweise NZM1(-), PN1(-), N(S)1(-) NZM1(-), PN1(-), N(S)1(-) 1) je nach Kabelhersteller bis zu 95 mmb anschließbar 3- und -polig Cu-Kabelschuhe Al-Kabelschuhe 3- und -polig Cu-Kabelschuhe Al-Kabelschuhe 1 x x 1 x x inweise Tučně tištěná objednací čísla představují prioritní výrobky, které lze objednat v běžném obchodním množství. 1) je nach Kabelhersteller bis zu 95 mmb anschließbar

28 MC VELIKOST 1 / DO 10 A elklemme 0 MC19730 seitiger Anschluss UL/CSA-approbiert POPIS TYP OBJEDNACÍ ČÍSLO Tunelová svorka 95 mm, 3pól. pro MC1 MC1-XKA MC19730 Tunelová svorka 95 mm, pól. pro MC1- MC1--XKA MC19731 TUNELOVÉ SVORKY PRO MC1 TECHNICKÉ ÚDAJE SVORKY PRO ZADNÍ PŘIPOJENÍ PRO MC1 NZM1(-), PN1(-), N(S)1(-) NZM1(-), PN1(-), N(S)1(-) ø 1.5 Pro kabely Cu Včetně krytu Vícežilový kruhový vodič / vícežilový sektorový vodič U lankových vodičů nebo u velmi ohebných vodičů použijte dutinku 3- und -polig Cu Al Obsahuje součásti pro 1 stranu jističe (nahoře nebo dole) Se svorkou pro ovládací obvody pro vodiče Cu 1 x (0,75 až,5 mm ), x (0,75 až 1,5 mm ) Montáž vně jističe Maximální udaný průřez lze připojit pouze s vícežilovým vodičem a bez dutinky Nutno použít kryt MC1(-)-XKSA (součást balení). Průřezy přívodů: Kabel Cu 1 x 1-95 mm Max. připojovací průřezy odpovídají plnému vodiči Rozměry str und -polig Cu Al eise MC1973 1) je nach Kabelhersteller bis zu 95 mmb anschließbar Obsahuje součásti pro jednu stranu jističe nahoře nebo dole pro 3pólový, resp. pólový jistič Průřezy přívodů: Kabelové oko Cu 1 x (10 až 70 mm ), x ( až 5 mm ) Kabelové oko Al 1 x (10 až 35 mm ), x (10 až 35 mm ) Rozměry měděné sběrnice 1 x 5 až 1 x 5 mm Rozměry str. 113 POPIS TYP OBJEDNACÍ ČÍSLO Svorka pro zadní připojení, 3pól. pro MC1 MC1-XKR MC1973 Svorka pro zadní připojení, pól. pro MC1- MC1--XKR MC19737 SVORKY PRO OVLÁDACÍ OBVODY PRO MC1 Obsahuje součásti pro dvě svorky nahoře nebo dole pro 3pólový, resp. pólový jistič Součástí balení u tunelových svorek Průřezy přívodů: Šroubová svorka 1 x (0,75 až,5 mm ), x (0,75 až 1,5 mm ) Stupeň krytí IP1x MC19739 POPIS TYP OBJEDNACÍ ČÍSLO Svorka pro ovládací obvody pro třmenovou svorku pro MC1 MC-XSTK MC19739 Svorka pro ovládací obvody pro šroubovou svorku pro MC1 MC1-XSTS MC Tučně tištěná objednací čísla představují prioritní výrobky, které lze objednat v běžném obchodním množství.

29 MC VELIKOST 1 / DO 10 A KRYTY SVOREK PRO MC1 MC19001 Ochrana před dotykem při připojení kabelových ok, sběrnic nebo při použití tunelových svorek Obsahuje součásti pro jednu stranu jističe nahoře nebo dole pro 3pólový, resp. pólový jistič Zepředu, ze strany a zezadu stupeň krytí IPX, na přípojné straně při použití izolovaných vodičů stupeň krytí IP1X U tunelových svorek je kryt již součástí balení Rozměry str POPIS TYP OBJEDNACÍ ČÍSLO Kryt svorek, 3pól. pro MC1 MC1-XKSA MC19001 Kryt svorek, pól. pro MC1- MC1--XKSA MC1971 KRYTY VYLOMITELNÉ PRO TŘMENOVOU SVORKU MC1 Obsahuje součásti pro jednu stranu jističe nahoře nebo dole pro 3pólový, resp. pólový jistič Zvýšení ochrany před dotykem (zjednodušená ochrana prstů) POPIS TYP OBJEDNACÍ ČÍSLO Kryt přívodu, vylomitelný, 3pólový pro MC MC1-XKSFA MC Kryt přívodu, vylomitelný, pólový pro MC MC1--XKSFA MC19781 IPX OCHRANY PŘED DOTYKEM PRO PŘÍMOU MONTÁŽ NA JISTIČ MC1 Zvýšení ochrany před dotykem na IPX Ochrana při manipulaci v okolí svorek pro připojení kabelů MC1-XIPA a MC1--XIPA pouze ve spojení s krytem Obsahuje součásti pro 1 stranu jističe nahoře nebo dole Stupeň krytí IPx MC197 MC1978 POPIS TYP OBJEDNACÍ ČÍSLO PRO TŘMENOVOU SVORKU Ochrana před dotykem, 3pól. pro MC1 MC1-XIPK MC197 Ochrana před dotykem, pól. pro MC1 MC1--XIPK MC1975 PRO KRYT SVOREK Ochrana před dotykem, 3pól. pro MC1 MC1-XIPA MC1978 Ochrana před dotykem, pól. pro MC1 MC1--XIPA MC1979 Tučně tištěná objednací čísla představují prioritní výrobky, které lze objednat v běžném obchodním množství.

30 MC VELIKOST 1 / DO 10 A KRYTY Z PLASTU XCI, IP5 MC1915 Pouze pro jistič s třmenovými svorkami pro přímé připojení kabelů S ovládací rukojetí s dveřní spojkou Komplet včetně všech nezbytných funkčních součástí Stupeň krytí IP5 Plášť MC1-XCI3 s objímkami Pláště MC1-XCI3 jsou vybaveny kabelovými příchytkami Rozměry str. 118 TECHNICKÉ ÚDAJE Pro montáž výkonových jističů a výkonových vypínačů použijte vhodný kryt pro jednotlivou montáž s vedením přívodů shora nebo zdola. Včetně upevňovacích příchytek pro upevnění na stěnu. Zkratová odolnost při 15 V 50/0 Hz až 10 ka. Nelze použít v kombinaci s motorovým pohonem, ani odnímatelným nebo zásuvným provedením. Izolovanou přídavnou svorku pro. nebo 5. pól je třeba objednat samostatně. K dostání v následujících provedeních: Standard, černá/šedá Uzamykatelné v poloze 0 na rukojeti až se třemi visacími zámky. Doplňkově možnost použití blokování dveří. Pro nouzové vypnutí, červená/žlutá Uzamykatelné na rukojeti nebo vypínači až se třemi visacími zámky v poloze 0 na rukojeti. Doplňkově možnost použití blokování dveří a uzamykatelné v poloze 0 na vypínači. POPIS MAX. JMENOVITÝ TRVALÝ PROUD TYP OBJEDNACÍ ČÍSLO STANDARD, ČERNÁ/ŠEDÁ Kryt z plastu pro MC1, 3pól. 3 A MC1-XCI3-TVD MC1915 Kryt z plastu pro MC1-, 3pól. nebo pól. 15 A MC1-XCI3 MC19153 Kryt z plastu pro MC1-, 3pól. nebo pól. 10 A MC1-XCI3/-TVD MC195 PRO NOUZOVÉ VYPNUTÍ, ČERVENÁ/ŽLUTÁ Kryt z plastu pro MC1, 3pól. 3 A MC1-XCI3-R MC19157 Kryt z plastu pro MC1-, 3pól. nebo pól. 15 A MC1-XCI3-R MC19158 Kryt z plastu pro MC1-, 3pól. nebo pól. 10 A MC1-XCI3/-R MC19 IZOLOVANÉ PŘÍDAVNÉ SVORKY PRO MC1 K protažení nulového a ochranného vodiče 1pólové MC MC1933 POPIS PRŮŘEZ PŘÍVODU TYP OBJEDNACÍ ČÍSLO Izolovaná přídavná svorka 3 A pro lankový vodič 1 x (1,5- mm ) K10/1 MC19387 Izolovaná přídavná svorka 3 A pro lankový vodič 1 x (-1 mm ), pro vícežilový vodič 1 x (1-5 mm ) K5/1 MC1900 Izolovaná přídavná svorka 100 A pro lankový vodič 1 x (10-35 mm ), pro vícežilový vodič 1 x (1-50 mm ) K50/1 MC Izolovaná přídavná svorka 10 A pro lankový vodič 1 x (1-95 mm ) K95/1N/BR MC1933 Tučně tištěná objednací čísla představují prioritní výrobky, které lze objednat v běžném obchodním množství.

31 MC VELIKOST 1 / DO 10 A ADAPTÉR PRO VÝKONOVÉ JISTIČE A VYPÍNAČE PRO SYSTÉM SBĚRNIC 0 mm MC1 K montáži na ploché sběrnice Cu 1 x 5 mm do 30 x 10 mm Dvojitý a trojitý profil T Montáž se provádí nasazením na sběrnice bez napětí Jmenovité provozní napětí Ue: 90 V 3 MC BOČNÍ POHLED MC ČELNÍ POHLED TECHNICKÉ ÚDAJE MC 1 do 10 A: Pro jističe s třmenovou svorkou se standardním připojením Propojení se systémem pomocí vodičů shora POPIS TYP OBJEDNACÍ ČÍSLO Adaptér pro sběrnice 0 mm 10 A pro MC1, 3pólový 3570 MC pólový adaptér s krytem MCXKR13 na vyžádání KRYCÍ RÁMEČEK PRO MC1 Pro přepínací páčku, ovládací rukojeť s otočným mechanismem a motorovým pohonem Stupeň krytí IP0 Pro čtvercový výřez dveří a plášťů o tloušťce materiálů 1,5 5 mm MC POPIS TYP OBJEDNACÍ ČÍSLO Krycí rámeček pro MC1 MC1-XBR MC UZAMČENÍ PŘEPÍNACÍ PÁČKY PRO MC1 Poloha Vyp uzamykatelná pomocí až 3 visacích zámků (o tloušťce oka 8 mm) Nelze kombinovat s krycím rámečkem MC POPIS TYP OBJEDNACÍ ČÍSLO Uzamčení přepínací páčky pro MC1 MC1-XKAV MC Tučně tištěná objednací čísla představují prioritní výrobky, které lze objednat v běžném obchodním množství.
