1 PLYNOVÝ KONDENZAČNÍ KOTEL EcoTherm Kompakt WBS D Návod k instalaci

2 Obsah 1. K této příručce Obsah tohoto návodu Použité symboly Komu je určena tato příručka? Bezpečnost Použití v souladu s určeným účelem Všeobecné bezpečnostní pokyny a upozornění Normy a předpisy Označení CE Prohlášení o shodě Technické údaje Rozměry a přípojky kotle WBS Technické údaje WBS Schéma zapojení Tabulky hodnot snímačů / čidel Před instalací Otvory pro přívod vzduchu Ochrana před korozí Požadavky na otopnou vodu Zpracování a úprava otopné vody Provoz ve vlhkých prostorách Pokyny k místu montáže Odstupy Příklad použití Instalace Připojení topného okruhu Kondenzační voda Utěsnění a napuštění zařízení Přípojka odvodu spalin Systém odvodu spalin Obecné pokyny k systému potrubí odvodu spalin Montáž systému odvodu spalin Práce se systémem odvodu spalin KAS/DAS Čisticí a kontrolní otvory Přípojka plynu Obsah CO Přechod z kapalného plynu na zemní plyn, příp. opačně Plynová armatura Orientační hodnoty tlaku v trysce Připojení k elektrické síti (všeobecně) AUGUST BRÖTJE GmbH

3 6. Uvedení do provozu Zapnutí Teploty pro topení a teplou vodu Individuální časový program Programování potřebných parametrů Nouzový režim (ruční režim) Poučení provozovatele Seznam kontrol pro první uvedení do provozu Ovládání Ovládací prvky Zobrazení Obsluha a ovládání Programování Postup při programování Úprava a změna parametrů Ovládací panel Vysvětlivky k seznamu parametrů Všeobecně Prostorový regulátor RGT Údržba Údržbářské práce Výměna zařízení pro rychlé odvzdušnění Sifón kondenzační vody Demontáž plynového hořáku Výměna vadného čerpadla PWM HP Ochrana proti nebezpečnému dotyku Pohled na kotel WBS Demontáž výměníku tepla Kontrola elektrod Řídící a regulačníí ústředna LMU Vypnutí při poruše Tabulka chybových kódů Tabulka kódů údržby Provozní fáze řídící a regulační ústředny LMU Místo pro poznámky WBS D 3

4 K této příručce 1. K této příručce 1.1 Obsah tohoto návodu Pečlivě si přečtěte tento návod před uvedením zařízení do provozu! Obsahem tohoto návodu je instalace plynových kondenzačních kotlů řady WBS pro standardní použití v 1 topném okruhu s 1 zásobníkem teplé vody. Při montáži rozšiřujícího modulu (Clip-In) je k dispozici další možnost použití (topný okruh se směšovačem). Zde je přehled dalších dokumentů, které patří k tomuto topnému zařízení. Všechny dokumenty uložte v místě instalace plynového spotřebiče. Dokumentace Obsah Určeno pro Technická informace Podklady pro projektování Projektanti, Popis funkcí provozovatelé Technické údaje/schémata zapojení Základní výbava a příslušenství Příklady použití Texty pro výběrová řízení Instalační příručka rozšířené informace Návod k použití Příručka programování a hydrauliky Použití v souladu s určeným účelem Technické údaje/schéma zapojení Předpisy, normy, CE Prokyny pro místo montáže Příklad použití Standardní použití Uvedení do provozu, ovládání a programování Údržba Uvedení do provozu Ovládání Uživatelská nastavení/programování Tabulka poruch Čištění/údržba Pokyny k úspoře energie Panel nastavení včetně všech parametrů a vysvětlení další příklady použití Servisní technik Provozovatel Servisní technik Stručný návod Ovládání ve zkratce Provozovatel Servisní knížka Zápis provedených servisních prací Provozovatel Příslušenství Instalace Servisní technik, Ovládání Provozovatel 4 AUGUST BRÖTJE GmbH

5 K této příručce 1.2 Použité symboly Pozor nebezpečí! Při nedbání výstrahy vzniká nebezpečí ohrožení zdraví i života. Nebezpečí úrazu elektrickým proudem! Při nedbání výstrahy vzniká nebezpečí ohrožení zdraví i života úrazem elektrickým proudem. Pozor! Při nedbání výstrahy vzniká nebezpečí ohrožení životního prostředí a poškození zařízení. Upozornění/tip: zde naleznete dodatečné informace a užitečné rady. Odkaz na dodatečné informace v jiných materiálech. 1.3 Komu je určena tato příručka? Tato instalační příručka je určena topenáři a servisnímu technikovi, který provádí instalci topného zařízení. WBS D 5

6 Bezpečnost 2. Bezpečnost Pozor nebezpečí! Bezpodmínečně dodržujte následující bezpečnostní pokyny a upozornění! Jinak ohrožujete sami sebe i jiné. 2.1 Použití v souladu s určeným účelem Plynová kondenzační zařízení řady WBS jsou určena jako zařízení výroby tepla do topných zařízení a zařízení přípravy teplé vody dle EN Splňují normy EN 483, DIN 4702 část 6 a EN 677, typ instalace B 23, B 33, C 13, C 33x, C 43x, C 53x, a C 63x. Skupina hodnot škodlivin ve spalinách G 61. Země určení CZ: kategorie II 2H3P 2.2 Všeobecné bezpečnostní pokyny a upozornění Pozor nebezpečí! Při instalaci topných zařízení vzniká nebezpečí závažné újmy osobám, poškození životního prostředí a vzniku věcných škod. Proto smějí topná zařízení zřizovat pouze odborné podniky a poprvé uvádět do provozu odborníci takových montážních firem! Nastavení, údržbu a čištění plynových topných kotlů smí provádět jen kvalifikovaný servisní technik pro plynová topná zařízení! Použité příslušenství musí odpovídat technickým předpisům a musí být schválené výrobcem ke společnému použití s tímto plynovým topným kotlem. Smějí se použít jen originální náhradní díly. Svévolné přestavby, úpravy a změny plynového topného kotle nejsou povoleny, protože by mohly ohrozit osoby a mít za následek poškození zařízení. Při nedodržení ztratí schvalovací osvědčení zařízení svou platnost. Nebezpečí úrazu elektrickým proudem! Všechny práce spojené s elektroinstalací smí provádět pouze odborník vyškolený v oboru elektrotechniky! 6 AUGUST BRÖTJE GmbH

7 Bezpečnost 2.3 Normy a předpisy Kromě obecných pravidel techniky je potřeba dodržovat příslušné normy, předpisy, nařízení a směrnice: DIN 4109; Zvuková izolace v pozemním stavitelství DIN EN 12828; Bezpečnostní technické vybavení topných zařízení DIN 4756; Zařízení plynových topeništ EnEV - Nařízení o úspoře energií Spolkové nařízení o ochraně před imisemi 3. BImSchV DVGW-TRGI 1986 (DVGW-pracovní věstník G 600), vydání 8/96, Technická pravidla pro plynoinstalaci TRF 1988, Technická pravidla pro kapalný plyn DVGW-Věstník s pokyny G 613 DIN 18380; topná zařízení a centrální zařízení na ohřevu vody (VOB) DIN EN 12831; topná zařízení v budovách DIN 4753; zařízení k ohřevu vody pro pitnou a užitkovou vodu DIN 1988; Technické pravidla pro instalace pitné vody (TRWI) DIN VDE 0100; EN 50165; elektrické provedení neelektrických přístrojů DIN VDE 0116; elektrické vybavení zařízení topeniš Nařízení pro topeniště, nařízení a vyhlášky jednotlivých zemi Předpisy místních podniků dodávek a rozvodu energií Ohlašovací povinnost (podle okolností schvalovací řízení) ATV-Věstník s pokyny M251 tehcnického svazu pro odpadní vody Ustanovení komunálních úřadů k odvodu kondenzační vody. Kapalný plyn pod úrovní země Kotel odpovídá DIN EN 126 a DIN EN 298 a doplňkový uzavírací ventil při provozu s kapalným plynem pod úrovní země proto nepotřebuje. 2.4 Označení CE Označení značkou CE znamená, že plynová kondenzačn zařízení řady WBS splňují požadavky směrnice o plynových zařízeních 90/ 396/EHS, směrnice o nízkonapět ových zařízeních 73/23/EHS jakož i směrnice 89/336/EHS (elektromagnetická slučitelnost, EMC) Rady pro harmonizaci právních předpisů členských států. Dodržování požadavků ochrany dle směrnice 89/336/EHS je dáno pouze při provozu kotlů v souladu s jejich určeným účelem. Podmínky okolního prostředí dle EN je třeba dodržet. Provoz je přípustný jen náležitě namontovaným krytem. Řádné elektrické uzemnění je potřeba zajistit pravidelnou kontrolou (např. roční kontrolní prohlídka) kotlů. Při výměně častí zařízení se smějí použít jen originální díly předepsané výrobcem. Plynová kondenzační zařízení splňují základní požadavky směrnice o stupni účinnosti 92/42/EHS jako kondenzační kotle. Při použití zemního plynu plynová kondenzační zařízení v souladu s požadavky 7 nařízení o malých topeništích ze (1.BImSchV) emitují méně než 80 mg / kwh NO X. WBS D 7

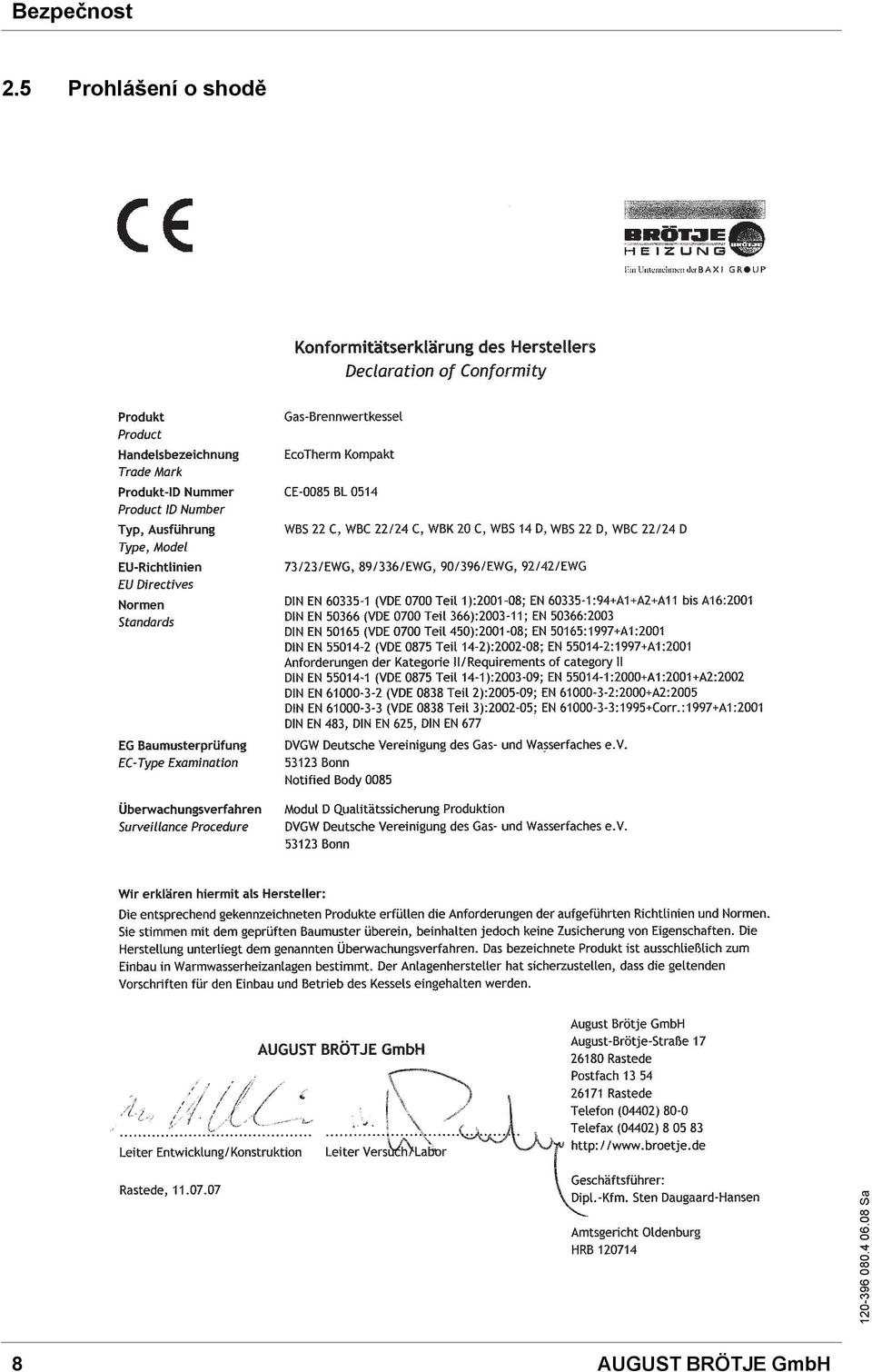

8 Bezpečnost 2.5 Prohlášení o shodě 8 AUGUST BRÖTJE GmbH

9 Technické údaje 3. Technické údaje 3.1 Rozměry a přípojky kotle WBS Obr. 1: Rozměry a přípojky ) 0 8 / = I E8 Přípojky Model Výstup do topného okruhu Výstup do topného okruhu Vratná větev topného okruhu Vratná větev topného okruhu Přípojka plynu Plyn Pojistný ventil Pojistný ventil Přípojka kondenzační vody Přípojka kondenzační vody Pro přípojku zásobníku s akumulační sadou *) Výstup do zásobníku / vratná větev ze zásobníku WBS D Závit 3 / 4 Závit 3 / 4 Závit 1 / 2 Závit 3 / 4 Ř 25 mm Závit 3 / 4 *) Příslušenství WBS D 9

10 Technické údaje 3.2 Technické údaje WBS Tab. 1: Technická data WBS Model WBS 14 D WBS 22 D Identifikační číslo výrobku CE-0085BL0514 Číslo směrnice VDE Značka VDE Rozsah jmenovitého tepelného Topení kw 3,5-14,0 4,9-22,0 zatížení Rozsah jmenovitého tepelného 80/60 C kw 3,4-13,6 4,7-21,3 výkonu 50/30 C kw 3,7-14,5 5,2-22,8 Údaje pro projektování komína dle EN (provoz závislý na vzduchu z okolního prostředí) Teplota spalin (dílčí zatížení - plné 80/60 C C zatížení) 50/30 C C Hmotnostní proudění u zemního 80/60 C g/s 1,7-6,9 2,4-10,8 plynu 50/30 C g/s 1,6-6,5 2,2-10,3 Hmotnostní proudění u kapalného 80/60 C g/s 1,6-6,6 2,3-10,3 plynu 50/30 C g/s 1,5-6,2 2,1-9,6 Tlak zemního plynu na připojení min. 18 mbar - max. 25 mbar Obsah CO 2 - u zemního plynu % 8,3-8,8 Tlak kapalného plynu na připojení min. 42,5 mbar - max. 57,5 mbar Obsah CO 2 -u kapalného plynu % 9,5-10,0 Projektování zařízení ke kontrole Zemní plyn m 3 /h 2,1 2,9 proudění plynu LL Zemní m 3 /h 1,9 2,6 plyn E Max. dopravní tlak na nátrubku odvodu mbar 0,8 1,0 spalin Potřeba odtahu mbar 0 Připojení odvodu spalin / přívodu mm 80/125 vzduchu Hodnoty připojení Elektrická přípojka V/Hz 230 / 50 max. elektrický příkon W Tlak vody (min. - max.) bar 1,0-3,0 Max. teplota na přítoku C 85 Hmotnost kotle kg 50 Objem vody v kotli l 2,5 Výška mm 852 Šířka mm 480 Hloubka mm AUGUST BRÖTJE GmbH

11 Technické údaje 3.3 Schéma zapojení WBS D 11

12 Technické údaje 3.4 Tabulky hodnot snímačů / čidel Tab. 2: Hodnoty odporů pro čidlo venkovní teploty ATF Teplota [ C] Odpor [Ohm] Tab. 3: Hodnoty odporů pro snímač KVF na výstupu, snímač teplé vody TWF, snímač KRF ve vratné větvi, snímač B4 Teplota [ C] Odpor [Ohm] AUGUST BRÖTJE GmbH

13 Před instalací 4. Před instalací 4.1 Otvory pro přívod vzduchu Při provozu plynového kondenzačního zařízení závislém na vzduchu okolního prostředí musí mít prostor instalace dostatečně dimenzovaný otvor vzduchu pro spalování. Provozovatele zařízení je třeba upozornit na to, že otvor se nesmí zastavět nebo ucpat, a že připojovací nátrubek vzduchu pro spalování na horní straně plynového kondenzačního zařízení musí být volný. Čistý vzduch pro spalování! WBS smí být instalováno jen v prostorech s čistým vzduchem pro spalování. V žádném případě nesmí být možné, aby nasávacími otvory do vnitřku zařízení pronikl např. pyl květů nebo podobné cizí látky! 4.2 Ochrana před korozí Vzduch pro spalování nesmí obsahovat korozivní složky - zvláště páry obsahující fluor a chloridy, které jsou např. obsaženy v rozpouštědlech a čistících prostředcích, hnacích plynech atd. Přísnější na podlahová vytápění plastovou trubkou, která nemá kyslíkovou bariéru dle DIN 4726, se musí vřadit výměník tepla k oddělení zařízení. V uzavřených zařízeních není obvykle potřeba napouštěnou vodu upravovat se zřetelem ke korozi. U nynějších typů kotlů je to závislé na tvrdosti vody a objemu zařízení. Hodnota ph 8,5 se zásadně nesmí překročit. Hodnota ph se může měnit na základě tvorby CO 2 společně se vznikem vápenatých usazenin během provozu zařízení a je potřeba ji ročně kontrolovat při údržbě. U zařízení s podlahovým vytápěním a s trubkou, která nemá kyslíkovou bariéru, je potřeba vřadit systémový oddělovač od kotle a ostatních částí zařízení ohrožených korozí. K zajištění hospodárného a bezporuchového provozu topného zařízení, může být použito na přívodu napouštěné vody, stabilizátoru tvrdosti nebo používat částečně změkčenou pitnou vodu s respektováním mezní hodnoty ph. Ta závisí na stupni tvrdosti napouštěné vody (v Německu regionálně velice rozdílné), objemu zařízení a velikosti kotle. Přísnější požadavky uvedené ve směrnici VDI jsou založeny jednak na získaných zkušenostech v posledních letech daných zvýšeným používáním cirkulačních ohřívačů vody a jednak na změněných podmínkách zařízení jako např.: menší topné výkony ve vztahu k potřebě tepla (důkaz v nařízení o úspoře energií EnEV), použití nástěnných zařízení zapojených do kaskády ve větších objektech, Zvýšený stupeň použití akumulačních zásobníků společně se solární technologií tepla a kotlem na pevná paliva. WBS D 13

14 Před instalací 4.3 Požadavky na otopnou vodu Maximální hodnoty pro neupravenou vodu, jež lze najít v grafu specifickém pro kotle Brötje, se nesmějí překročit (viz následující graf). U zařízení složeného z několika kotlů je graf pro objemy naplnění zařízení vztažen na kotel s nejmenším výkonem. Hodnota ph otopné vody v provozu musí být v rozsahu 8,0 a 8,5. Při částečném změkčování vody k napouštění a doplňování vody se nesmí překročit stupeň tvrdosti 6 dh. Doporučuje se stupeň tvrdosti cca 8 dh. Zařízení se nesmí plnit demineralizovanou (zcela odsolenou) nebo destilovanou vodou. Neupravená voda musí odpovídat vodě z vodovodu v kvalitě pitné vody. Voda nesmí obsahovat žádná cizí tělesa, jako jsou okuje po svařování, částice rzi, opaly nebo kal. V oblastech s mezní hodnotou tvrdosti dle grafu specifického pro kotel se v zásadě doporučuje přísada s úplnou ochranou ke stabilizaci tvrdosti a hodnoty ph. Při použití inhibitorů je důležité dbát údajů výrobce. K zabránění škodám následkem tvorby vodního kamene v kotli je třeba respektovat obr AUGUST BRÖTJE GmbH

15 Před instalací Obr. 2: Graf tvrdosti vody Vmax [l] WGB-K 20/24 WBK 20 WBS/WBC Jestliže je objem nad křivou, je třeba částečné změkčování vody z vodovodu nebo přidávání stabilizátorů WGB 15/20 WGB 28/38 BBS 15/20 BBS 28 BBK dh 0,7 1,4 2,1 3,2 5,4 mmol/l Popis: Musí být znám typ kotle, tvrdost vody a objem vody v zařízení. Je-li objem nad křivkou, je třeba částečné změkčování vody z vodovodu nebo přidávání stabilizátorů tvrdosti. Příklad: WBS; tvrdost vody 12 dh; 200 l objem vody => není třeba žádná přísada byl vzat v úvahu obvyklý objem doplnění zařízení. 4.4 Zpracování a úprava otopné vody Použití aditiv Je-li v ojedinělých případech potřeba přidat směsi aditiv (např. stabilizátor tvrdosti, ochrana před mrazem, těsnící prostředek atd.), je třeba dbát toho, aby prostředky byly navzájem slučitelné a nevznikl posun hodnoty ph. Přednostně je třeba používat prostředky od stejného výrobce. Povolená aditiva V současné době společnost BRÖTJE povoluje následující aditiva: Celková ochrana topení od firmy Fernox Sentinel X100 od firmy Jenaqua Jenaqua od firmy Jenaqua Celková ochrana Genosafe A od firmy Grünbeck Je třeba respektovat údaje výrobců aditiv. Jako ochranu proti mrazu v samostatné aplikaci lze použít také Tyfocor L. Jestliže se použijí neschválené prostřekdy, zaniká záruka! WBS D 15

16 Před instalací Úprava vody Při použití zařízení na změkčování vody se doporučuje změkčování vody na stupeň tvrdosti min. 6 až do 8 dh. Hodnota ph nesmí překročit povolenou hodnotu 8,5. V současné době společnost BRÖTJE povoluje následující výrobce: Měnič sodných iontů Fillsoft od fy. Reflex Směšovací armaturou je třeba zajistit, aby min. změkčení nebylo nižší než 6 dh. Je třeba bezpodmínečně dbát údajů výrobce! Je třeba dodržet! Pro všechny velikosti kotlů platí v zásadě zadání dle směrnic VDI 2035 část 1/ část 2 a Věstníku s pokyny BDH č. 8. Okruh podlahového vytápění je třeba posuvzovat samostatně. Je třeba dbát údajů výrobců aditiv. resp. dodavatelů potrubí! Upozornění pro údržbu V rámci doporučené údržby kotle (každé 2 roky) je třeba kontrolovat tvrdost otopné vody a popř. doplnit odpovídající množství použitých přísad. 4.5 Provoz ve vlhkých prostorách 4.6 Pokyny k místu montáže WBS ve stavu při expedici a při provozu nezávislém na vzduchu okolního prostředí má stupeň krytí IPx4D (viz obr. 3). Instalace ve vlhkých prostorách musí splnit následující podmínky: provoz nezávisle na vzduchu okolního porstředí k dodržení stupně krytíi Px4D: Prostorový termostat RGT se nesmí provozovat ve vlhkých prostorách! všechny vývodní resp. přívodní elektrické kabely musejí být vedeny a pevně uloženy v kabelových průchodkách se závitem a s prvkem odlehčení tahového pnutí. Šroubení třeba pevně utáhnout, tak aby se do vnitřku elektroinstalace nemohla dostat voda! Pozor! Při instalaci WBS k provozu topení nebo společně se zásobníkem je třeba respektovat: K zabránění poškozením vodou zejména následkem možných úniků ze zásobníku je třeba při instalaci učinit vhodná preventivní opatřeníi. Prostor instalace Prostor instalacemusí být suchý, teplota okolního prostředí musí být v rozsahu 0 45 C. Stanoviště je třeba zvolit zvláště s ohledem na vedení potrubí odvodu spalin. Při instalaci kotle se musí dodržet uvedené odstupy od stěn. 16 AUGUST BRÖTJE GmbH

17 Před instalací Směrem dopředu musí být dostatečný prostor pro kontrolní prohlídky a údržbářské práce. 4.7 Odstupy Obr. 3: Odstupy WBS v prostorách koupelny příp. sprchy $ " $ " Rozsah 5? D K J ochrany > A HA E? D! 3 Rozsah 5? D K J ochrany > A HA E? D 2 Rozsah 5? D K J ochrany > A HA E? D! 3 5 Rozsah? D K J > ochrany A HA E? D 2 Při montáži WBS v prostorách koupelen nebo sprch v obytných oblastech je třeba respektovat rozsahy ochrany a minimální odstupy dle VDE 0100, část 701. WBS odpovídá stupni krytí IPx4D (rozsah ochrany 2 příp. 1) dle VDE 0100, část 701 a smí se instalovat v místech s rozsahem ochrany 2 (viz také výše uvedené pokyny Provoz ve vlhkých prostorách ). V místech s rozsahem ochrany 1 se smí WBS instalovat jen tehdy, když se nedá počítat se stříkající vodou (např. masážní sprchy). V místech s rozsahem ochrany 1 a 2 je dovoleno jen pevné uložení kabelů dle VDE 0100, část 701! Při dimenzování odstupů se berou v úvahu zdi a pevné dělící příčky. WBS D 17

18 Před instalací 4.8 Příklad použití Příklad použití: topný okruh s čerpadlem a prostorovým termostatem, vč. regulace teploty zásobníku Schéma hydraulického systému 18 AUGUST BRÖTJE GmbH

19 Před instalací Schéma připojení Další příklady použití (topné okruhy se směšovačem, napojení na solární systém atd.) naleznete v Příručce k programování a hydraulickému systému. WBS D 19

20 Instalace 5. Instalace 5.1 Připojení topného okruhu 5.2 Kondenzační voda Topný okruh se pomocí šroubení s plochým těsněním připojuje k výstupní a vratné straně kotle. Doporučuje se montáž filtru do zpětné větve topení. U starých systémů je třeba před montáží celé topné zařízení důkladně propláchnout. Pojistný ventil U otevřených topných systémů připojte pojistné výstupní a vratné potrubí, u uzavřených topných systémů namontujte membránovou expanzní nádobu a pojistný ventil. Do výstupní a vratné větve je třeba namontovat uzavírací ventily.ke zjednodušení montáže lze použít uzavírací soupravy ADH, popř. AEH (příslušenství).. Pozor! V propojovacím potrubí mezi kotlem a pojistným ventilem nesmí být možnost uzavření. Není povolena montáž čerpadel a armatur ani zúžených úseků potrubí. Vypouštěcí potrubí pojistného ventilu musí být provedeno tak, aby nebylo možné zvýšení tlaku při reakci pojistného ventilu. Nesmí být vyvedené ven, ústí musí být volné a viditelné. Případně unikající topná voda musí být bezpečně odvedena. Přímé svedení kondenzační vody do domovního systému kanalizace je přípustné jen tehdy, když je systém zhotoven z materiálů odolných vůči korozi (např. PP trubky, kamenina apod.). Není-li tomu tak, je nutné nainstalovat neutralizační zařízení BRÖTJE (příslušenství). Kondenzační voda musí mít možnost volně odtékat do výlevky. Mezi výlevkou a systémem kanalizace musí být nainstalován protipachový uzávěr. Hadici na kondenzační vodu z kotle WGB je třeba prostrčit otvorem ve dně. Jestliže pod výpustí kondenzační vody není možnost svedení, doporučujeme použít neutralizační a přečerpávací zařízení BRÖTJE. Pozor! Před uvedením do provozu výpust kondenzační vody pro zařízení WBS naplňte vodou. K tomu před montáží potrubí odvodu spalin nalijte 0,25 l vody do nátrubku odvodu spalin. 5.3 Utěsnění a napuštění zařízení Topné zařízení se napouští přes vratnou větev WBS (viz Technické údaje)! Zkontrolujte těsnost (max. zkušební tlak vody 3 bary). 20 AUGUST BRÖTJE GmbH

21 Instalace 5.4 Přípojka odvodu spalin Potrubí odvodu spalin musí být dimenzováno pro provoz zařízení WBS jako plynového kondenzačního zařízení s teplotami spalin nižšími než 120 C (potrubí odvodu spalin typu B). K tomuto účelu je určen systém potrubí odvodu spalin KAS, který má společnost BRÖTJE schválený v souladu se stavebním právem, viz obr. 4. Tento systém je odzkoušený se zařízením WBS a certifikovaný organizací DVGW (Německý plynárenský a vodárenský svaz) jako celý systém. Při montáži je třeba respektovat přiložený návod k montáži systému potrubí odvodu spalin. Číslo schválení systému potrubí odvodu spalin KAS 80 Systémy potrubí odvodu spalin mají následující čísla schválení: Jednostěnný systém KAS 80, Z Soustředný systém KAS 80, Z KAS 80 pružný Z Obr. 4: Možnosti připojení se systémem KAS 80 (příslušenství) WBS D 21

22 Instalace 5.5 Systém odvodu spalin Tab. 4: Přípustné délky potrubí odvodu spalin u systému KAS 80 (DN 80/125) Základní montážní sada KAS 80/2 KAS 80/2 s LAA KAS 80/2 s K80 SKB jednostěnný v šachtě, nezávislý na vzduchu z prostoru jednostěnný v šachtě, závislý na vzduchu z prostoru soustředný v šachtě, nezávislý na vzduchu z prostoru Kotel Typ WBS 14 D WBS 22 D WBS 14 D WBS 22 D WBS 14 D WBS 22 D max. vodorovná délka [m] max. celková délka potrubí odvodu spalin [m] max. počet ohybů bez odečtení od celkové délky 1) Základní montážní sada KAS 80/2 s AGZ KAS 80/5 S KAS 80/6 oddělené potrubí spalin/ přívodu vzduchu nezávislé na vzduchu z soustředná střešní průchodka, nezávislá na vzduchu z prostoru soustředný na vnější stěně, nezávislý na vzduchu z prostoru prostoru Kotel Typ WBS 14 D WBS 22 D WBS 14 D WBS 22 D WBS 14 D WBS 22 D max. vodorovná délka přívodu vzduchu / odvodu [m] 5 / spalin max. celková délka potrubí odvodu spalin [m] max. počet ohybů bez odečtení od celkové délky 1) přívod vzduchu / odvod spalin 1 / Základní montážní sada KAS 80 FLEX KAS 80 FLEX s LAA KAS 80/M pružné potrubí odvodu spalin, jednostěnné v šachtě, nezávislé na vzduchu z prostoru pružné potrubí odvodu spalin, jednostěnné v šachtě, závislé na vzduchu z prostoru jednostěný v šachtě, kovový konec potrubí odvodu spalin nezávislý na vzduchu z prostoru Kotel Typ WBS 14 D WBS 22 D WBS 14 D WBS 22 D WBS 14 D WBS 22 D max. vodorovná délka [m] max. celková délka potrubí odvodu spalin [m] max. počet ohybů bez odečtení od celkové délky 1) Základní montážní sada K80 AWA, připojení na Připojení LAS Připojení FU vnější stěnu max. 11 kw topný výkon, 24 kw ohřev vody, soustředný koncentrické pro LAS komín, p.-l.-nezávisle koncentrické pro FU komín. s LAA, p.-l.-závisle nezávislý na vzduchu z prostoru Kotel Typ WBS 14 D WBS 22 D WBS 14 D WBS 22 D WBS 14 D WBS 22 D max. vodorovná délka [m] 2 3) 3) max. celková délka [m] 2 3) 3) potrubí odvodu spalin max. počet ohybů 1 3) 3) bez odečtení od celkové délky 1) 1) včetně základních montážních sad 2) max. počet ohybů (ohyb=90 ) ve vodorovné oblasti, DN 80 3) Maximální možné délky musí uvést výrobce komínu. Musí se provést technické měření topeniště podle normy EN 13384, část 1 a 2, popř. dimenzování odpovídající osvědčení LAS. 22 AUGUST BRÖTJE GmbH

23 Instalace 5.6 Obecné pokyny k systému potrubí odvodu spalin Normy a předpisy Kromě obecných pravidel techniky je nutno dodržovat zejména: Ustanovení přiloženého schvalovacího osvědčení Prováděcí předpisy DVGW-TRGI, G 600 Ustanovení stavebních právních předpisů spolkových zemí v souladu s nařízením o topeništích a stavebním řádem. Pozor: na základě různých ustanovení v jednotlivých spolkových zemích a regionálně odlišné manipulace (vedení odvodu spalin, čisticí a kontrolní otvory atd.) byste se před započetím montáže měli poradit s kompetentním obvodním kominickým mistrem. Zatížené komíny Při spalování pevných nebo kapalných paliv dochází ke vzniku usazenin a znečištění na příslušné cestě spalin. Cesty spalin tohoto druhu nejsou bez předchozí úpravy vhodné k přívodu vzduchu pro spalování v plynových kotlech. Máli se vzduch pro spalování nasávat stávajícím komínem, pak musí tuto cestu spalin zkontrolovat a příp. vyčistit kompetentní kominický mistr. Jestliže stavební vady a nedostatky (např. staré, drobivé komínové spáry) brání využití k přívodu vzduchu pro spalování, je potřebné provést vhodná opatření, např. jako odstředivé vyčištění komínu. Znečištění vzduchu pro spalování cizími látkami musí být spolehlivě vyloučeno. Jestliže není možné provést potřebnou sanaci stávající cesty spalin, může být zařízení k výrobě tepla na koncentrickém potrubí odvodu spalin provozováno nezávisle na vzduchu okolního prostředí. Alternativně je možný provoz závislý na vzduchu okolního prostředí. Důkladné vyčištění musí kompetentní obvodní kominík provést v obou případech. Požadavky na šachtu Zařízení odvodu spalin je potřeba umístit uvnitř budov ve vlastních větraných šachtách. Šachty musejí být zhotoveny z nehořlavých, tvarově stálých stavebních hmot. Časový interval požární odolnosti šachty: 90 min., u budov s malou stavební výškou: 30 min. Potrubí odvodu spalin může být v šachtě vedeno šikmo pod úhlem 15 nebo 30. Ochrana před bleskem Kryt komínové hlavice musí být propojen s příp. existující soustavou na ochranu před úderem blesku a napojen na uzemnění domu. Tyto práce musí provést odborný podnik pro instalace ochrany před úderem blesku příp. odborný elektropodnik. WBS D 23

24 Instalace 5.7 Montáž systému odvodu spalin Obr. 5: Montáž vzpěrné lišty Montáž se sklonem Potrubí odvodu spalin musí být uloženo se sklonem k WBS, aby mohla kondenzačni voda z potrubí odvodu spalin odtékat do centrální sběrné nádrže kondenzátu v WBS. Minimální sklony jsou pro: vodorovné potrubí odvodu spalin: min. 3 (min. 5,5 cm na jeden metr) Průchod vnější stěnou: min. 1 (min. 2,0 cm na jeden metr) Pracovní rukavice Doporučuje se při montážních pracích zvláště při zkracování trubek nosit pracovní rukavice. Zkracování trubek Všechny trubky DN 70, DN 80 příp. DN 110 a všechny koncentrické trubky DN 70/110, DN 80/125 příp. DN 110/150 lze zkrátit. Po odříznutí pilkou je potřeba konce trubek pečlivě zbavit otřepů. Při krácení koncentrické trubky se musí odříznout kus trubky délky min. 6 cm od vnější trubky. Pružinový kroužek pro Pružný kroužek k vystředěšní vnitřní trubky odpadne. Příprava montáže K upevnění opěrné lišty do protilehlé stěny otvoru šachty je třeba na výšku hrany otvoru projektovat vrtaný otvor (d=10 mm). Potom čep vzpěrné lišty zatlučte až na doraz do vyvrtaného otvoru (obr. 5). Zavedení do šachty Potrubí odvodu spalin se spustí shora do šachty. K tomuto účelu na opěrnou patku upevněte lano a trubku zasouvejte shora po kouskách. Aby součásti při montáži nesklouzly a nerozložily se, musí být lano až do ukončení montáže potrubí odvodu spalin uržováno napnuté. Jsou-li potřeba distanční rozpěrky, musejí být umístěny na trasě potrubí minimálně po každých 2 m. Okraj distanční rozpěrky se kolmo ohne a potom se rozpěrky vyrovnají ke středu šachty. Trubky a tvarovky je potřeba namontovat tak, aby spojky byly uspořádány proti směru proudění kondenzační vody. 24 AUGUST BRÖTJE GmbH

25 Instalace Obr. 6: Zavedení do šachty Po zavedení trubky opěrnou patku vložte do vzpěrné lišty a celek vyrovnejte (v jedné rovině a bez pnutí). Poklop šachty na komínové hlavici je potřeba namontovat tak, aby do prostoru mezi potrubím odvodu spalin a šachtou nemohly proniknout žádné atmosferické srážky a vzduch k zadnímu větrání mohl bezvadně proudit (obr. 6). Spojení prvků vsunutím do sebe K vzájemnému spojení se trubky a tvarovky musejí do spojky vložit až po její spodní část. Mezi jednotlivými prvky je potřeba používat jen originální profilová těsnění z montážní sady příp. originální náhradní těsnění. Před spojením vsunutím do sebe se musejí těsnění potřít silikonovou pastou, která je součástí dodávky. Při ukládání potrubí je potřeba dbát na to, aby byly trubky namontovány souose a bez pnutí. Tým se předejde možným netěsným místům úniků u těsnění. Při výměně použijte nová těsnění! Při demontáži potrubí odvodu spalin, musíte k montáži použít nová těsnění! 5.8 Práce se systémem odvodu spalin KAS/DAS Doplňkové ohyby Snížení celkové délky potrubí odvodu spalin o: jedno koleno 87 = 1,00 m jedno koleno 45 = 0,50 m jedno koleno 30 = 0,35 m jedno koleno 15 = 0,20 m WBS D 25

26 Instalace Obr. 7: Minimální rozměry šachty Minimální rozměry šachty Systém Vnější Ř Min. vnitřní rozměr šachty spojky D [mm] krátká strana A kulatá B [mm] [mm] KAS 80 (DN 80) s jednou stěnou KAS 80 (DN 125) koncentrické KAS 80/3 (DN 110) s jednou stěnou KAS KAS 80 FLEX (se spojkami) KAS 80 FLEX (bez spojek) Zadní větrání Při provozu kondenzačního zařízení s KAS 80 a LAA 100 při závislosti na vzduchu okolního prostředí musí být šachta opatřena zadním větráním pod vstupem potrubí odvodu spalin v prostoru instalace. Volný profil musí mít minimálně A min = 125 cm 2, vhodná mřížka pro přívod vzduchu je součástí příslušenství. Při provozu s KAS 80 bez závislosti na vzduchu okolního prostředí nesmí mít šachta žádné otvory. Čisticí a kontrolní otvory prvků zabudovaných v šachtě musí být při provozu kondenzačního zařízení stále zavřené. K připojení na atestované komíny odsouhlasené stavebním dozorem (závislý provozní režim) je nutno KAS 80 použít společně s LAA 100. Již použité komíny Jestliže se jako šachta k uložení koncentrického potrubí odvodu spalin použije komín předtím využívaný u topeniš, kde se topilo olejem příp. tuhými palivy, musí komín předem důkladně vyčistit odborník. Vedení koncentrického potrubí odvodu spalin KAS 80 + K80 SKB také v šachtě je bezpodmínečně nutné! Koncentrické potrubí odvodu spalin musí být v šachtě vedeno přímo. 26 AUGUST BRÖTJE GmbH

27 Instalace 5.9 Čisticí a kontrolní otvory KAS 80: Uložení několika komínů přívodu vzduchu a odvodu spalin od různých výrobců Zvolený komín přívodu vzduchu a odvodu spalin musí mít právní stavební osvědčení DIBt pro způsobilost k provozu s uložením v rámci několika komínů. Průměry, výšky a maximální počet zařízení lze nalézt v tabulkách dimenzování ve schvalovacím rozhodnutí. Výška nad střechou Ohledně minimální výšky nad střechou platí právní předpisy jednotlivých zemí o komínech a zařízeních odvodu spalin. Pozor! Musí být možné čistit potrubí spalin a kontrolovat jeho volný průřez a těsnost. V místě instalace WBS je třeba umístit minimálně jeden čistící a kontrolní otvor. Potrubí spalin v budovách, jež nelze kontrolovat a čistit ze strany ústí, musejí mít v horní části zařízení odvodu spalin nebo nad střechou další čisticí otvor. Potrubí spalin na venkovní stěně musejí mít v dolní části zařízení odvodu spalin minimálně jeden čisticí otvor. U zařízení odvodu spalin s konstrukčními výškami ve svislé části < 15,00 m, délkou potrubí vodorovné části < 2,00 m a maximálním průměrem potrubí 150 mm s maximálně jedním ohybem (kromě ohybu přímo u kotle a v šachtě) postačí jeden čistící a kontrolní otvor v prostoru instalace WBS. Šachty zařízení odvodu spalin nesmějí mít žádné otvory, s výjimkou nutných čisticích a kontrolních otvorů a rovněž otvorů pro zadní odvětrání potrubí odvodu spalin. Upozornění: aby nebyla nepříznivě ovlivňovaná regulace kotle, na základě malého tahu je třeba v trubce odvodu spalin do komína nebo v komíně namontovat regulátor tahu. WBS D 27

28 Instalace 5.10 Přípojka plynu Přípojení plynu smí provést jen instalatér s osvědčením pro montáže plynových zařízení. Při montáži přípojky plynu a nastavení plynové části je třeba údaje nastavení uváděné výrobcem na štítku zařízení a doplňkovém štítku porovnat s místními podmínkami plynáren/rozvodných závodů plynu. Před plynové kondenzační zařízení je nutno nainstalovat schválený uzavírací ventil s protipožární uzavírací armaturou (součást příslušenství ADH, AEH). U starých plynových potrubí na místě instalace záleží na posouzení topenáře, zda v případě potřeby namontuje filtr plynu. Zbytky v trubkách a spojích trubek je potřeba odstranit. Zkouška těsnosti Před uvedením do provozu je nutno odzkoušet těsnost celého plynového potrubí a zejména míst spojů. Armatura u plynového hořáku smí být zatížena maximálně tlakem 150 mbar. Odvzdušnění plynové soustavy Před prvním uvedením do provozu je potřeba plynovou soustavu odvzdušnit. K tomuto účelu je nutno otevřít nátrubek pro připojení tlaku a provést odvzdušnění při respektování preventivních bezpečnostních opatření. Po odvzdušnění je nutno zkontrolovat nepropustnost připojení! Nastavení z výrobního závodu Kotel WBS je z výrobního závodu nastaven na jmenovité tepelné zatížení. Druh plynu LL (zemní plyn L s Wobbe indexem W on = 12,4 kwh/ m 3 nebo Druh plynu E (zemní plyn E s Wobbe indexem W on = 15,0 kwh/m 3 Aktuálně nastavený druh plynu lze zjistit na doplňkovém štítku nalepeném na hořáku. Před instalací kotle WBS je třeba nastavení z výrobního závodu porovnat s místními podmínkami plynáren/ rozvodných závodů plynu. Regulátor tlaku plynu na plynové armatuře je zapečetěný. Provedení na kapalný plyn Při chybovém hlášení 133 (viz tabulku chybových kódů) může být příčinou nedostatek plynu, je proto potřeba zkontrolovat množství náplně v nádrži kapalného plynu. Tlak v přívodním potrubí Tlak v přívodním potrubí musí být v následujícím rozsahu: u zemního plynu: 18 mbar - 25 mbar u kapalného plynu: 42,5 mbar - 57,5 mbar Tlak v přívodním potrubí se měří na měřícím nátrubku plynové armatury jako dynamický tlak průtoku (obr. 8). 28 AUGUST BRÖTJE GmbH

29 Instalace Pozor! Při tlaku v přívodním potrubí mimo uvedené rozsahy nesmí být kotel uveden do provozu! Je potřeba uvědomit plynárnu/ rozvodný závod plynu Obsah CO 2 Při prvním uvedení do provozu, při údržbě kotle v pravidelných časových intervalech a i po přestavbách kotle nebo zařízení odvodu spalin je nutno překontrolovat obsah CO 2 ve spalinách. Obsah CO 2 při provozu viz oddíl Technické údaje. Příliš vysoké hodnoty CO 2 mohou mít za následek nehygienické spalování (vysoké hodnoty CO) a poškození hořáku. Příliš nízké hodnoty CO 2 mohou mít za následek problémy při zapalování. Hodnota CO 2 se nastavuje seřízením tlaku plynu na plynové armatuře (viz strana 30). Při použití kotleí WBS v oblastech s kolísající kvalitoíu zemního plynu je třeba obsah CO 2 nastavit dle aktuálního Wobbe indexu (dotaz u plynáren/rozvodných závodů plynu). Nastavovaný obsah CO 2 je třeba určit následujícím způsobem: Obsah CO 2 = 8,5 - (WoN - je aktuální Wol) * 0,5 Množství vzduchu nastavené ve výrobním závodě se nesmí měnit Přechod z kapalného plynu na zemní plyn, příp. opačně Druh plynu pro kotel smí změnit pouze servisní technik s osvědčením pro práci s plynem. Odpojte přívod napětí do kotle plynového topení. Uzavřete uzávěr plynu. Vyměňte plynovou trysku. Použijte přiložená nová těsnění! Obsah CO 2 je třeba nastavit na plynovém ventilu seřízením tlaku v trysce (viz oddíl Směrné hodnoty tlaku v trysce ). Obsah CO 2 musí být jak při maximálním tak i při malém zatížení v rozsahu hodnot dle oddílu Technické údaje. WBS D 29

30 Instalace 5.13 Plynová armatura Obr. 8: Plynová armatura (nastavení tlaku v trysce šroubovacím nástavcem Torx T15) Nátrubek pro měření tlaku v trysce Nastavení na maximální zatížení Ochranné ucpávky Nastavení na malé zatížení (je třeba předem sejmout ochranný kryt) Nátrubek pro měření tlaku v přívodním potrubí Šroubovací nástavec Torx je v přibaleném příslušenství. Nastavení příp. kontrola hodnot CO 2 K nastavení a kontrole hodnot CO 2 je kotel WBS v provozu při vypnuté funkci regulátoru. Vypnutá funkce regulátoru (ruční nastavení výkonu hořáku) Přepínač provozních režimů topení stiskněte na cca 3 sekundy, až se na displeji zobrazí hlášení Aktivováno vypnutí funkce regulátoru. Vyčkejte, až se displej znovu přepne na základní zobrazení. Stiskněte informační tlačítko. Na displeji se zobrazí hlášení Vypnutí funkce regulátoru Nastavení požadované hodnoty. Na displeji se zobrazí aktuální stupeň změny. Stiskněte tlačítko OK. Nyní lze upravovat a měnit požadovanou hodnotu, kterou je pak třeba potvrdit tlačítkem OK. Regulace tím převezme zobrazenou požadovanou hodnotu. Vypnutí funkce regulátoru se ukončí stiskem tlačítka provozních režimů topení po dobu cca 3 sekund, dosažením maximální teploty v kotli nebo uplynutím časového omezení. 30 AUGUST BRÖTJE GmbH

31 Instalace 5.14 Orientační hodnoty tlaku v trysce Orientační hodnoty průtoku plynu, tlaku v trysce a obsahu CO 2 Hodnoty uvedené v tab. 5 a 6 je třeba chápat jako orientační. Rozhodující je nastavit množství plynu prostřednictvím tlaku v trysce tak, aby byl obsah CO 2 v rozsahu uvedených hodnot (viz "Technické údaje"). Při použití WBS v oblastech s kolísající jakostí zemního plynu je třeba nastavit obsah CO 2 podle aktuálního Wobbe indexu (zjistit dotazem u dodavatele plynu). Nastavovaný obsah CO 2 se určí takto: Obsah CO 2 = 8,5 - (W on - W oaktuální ) * 0,5 Tab. 5: Orientační hodnoty tlaku v trysce (maximální zatížení) Model WBS 14 D WBS 22 D Jmenovité tepelné Topení kw 3,5-14,0 4,9-22,0 zatížení Jmenovitý tepelný výkon 80/60 C kw 3,4-13,6 4,7-21,3 50/30 C kw 3,7-14,6 5,2-22,8 Průměr trysky pro zemní plyn E (G20) mm 4,60 5,40 kapalný plyn (propan) mm 4,20 4,20 Směrné hodnoty tlaku v trysce** G20 (15,0)* mbar 4,3-5,3 6,0-7,0 propan mbar 4,3-5,3 6,0-7,0 * hodnoty v závorkách = Wobbe index WoN v kwh/m3 **při tlaku na konci kotle 0 mbarů, 1013 hpa, 15 C, obsah CO 2 se má pohybovat u zemního plynu od 8,3 % do 8,8 % u kapalného plynu od 9,5 % do 10,0 % Tab. 6: Orientační hodnoty průtoku zemního plynu Model WBS 14 D WBS 22 D Jmenovité tepelné zatížení (maximální zatížení) kw 22,0 Průtok plynu v l/min. 7, , , Provozní výhřevnost 8, H ub v kwh/m 3 8, , , , , , , WBS D 31

32 Instalace 5.15 Připojení k elektrické síti (všeobecně) Nebezpečí úrazu elektrickým proudem! Všechny práce spojené s elektrickou instalací smí provádět pouze odborník vyškolený v oblasti elektrotechniky! Sít ové napětí AC 230 V +6% -10%, 50 Hz Při instalaci je nutno v Německu respektovat ustanovení VDE a místních předpisů, ve všech ostatních zemích příslušné předpisy. Připojení k elektrické síti je nutno provést se správnou polaritou a tak, aby nebylo možné zaměit póly. V Německu lze připojení realizovat přístupnou zástrčkou s nezaměnitelnými póly nebo jako pevné připojení. Ve všech ostatních zemích je třeba provést pevné připojení. Doporučuje se před WBS vřadit hlavní vypínač. Tento vypínač by měl odpojovat všechny póly a vzdálenost rozpojených kontaktů by měla být min. 3 mm. Všechny připojené součásti musejí být provedeny v souladu s VDE. Přpojovací kabely je nutno nainstalovat s odlehčením tahového pnutí. Délky kabelů Kabely sběrnice/kabely čidel nevedou sít ové napětí, ale bezpečné nízké napětí. Nesmějí být uloženy paralelně se sít ovými kabely (rušivé signály). V opačném případě je třeba instalovat stíněné kabely. Přípustné délky kabelů pro všechna čidla: Měděné kabely do 20 m: 0,8 mm 2 Měděné kabely do 80 m: 1 mm 2 Měděné kabely do 120 m:1,5 mm 2 Typy kabelů: např. LIYY nebo LiYCY 2 x 0,8 Prvky odlehčení tahového pnutí Všechny elektrické kabely musejí být vedeny otvory umístěnými na dně kotle a upevněny v přiložených kabelových průchodkách se závitem. Kromě toho je třeba kabely uložit v prvcích odlehčení tahového pnutí ve spínacím poli a připojit je dle schématu zapojení (obr. 9). Stupeň krytí IPx4D Za účelem splnění stupně krytí IPx4D a na základě předepsaného vzduchotěsného utěsnění vzduchové komory je nutno kabelové průchodky se závitem pevně dotáhnout tak, aby těsnící kroužky kabely neprodyšně utěsnily. 32 AUGUST BRÖTJE GmbH

33 Instalace Obr. 9: Prvek odlehčení tahového pnutí Kabely se vlloží a svorky se zaklapnou, až zaskočí jejich aretaceí 2. Šroubové svorky se stlačí směrem dolů 3. Šroubová svorka se dotáhne šroubovákem 4. K otevření kabelových svorek se západkový mechanizmus aretace zdvihne šroubovákem Oběhová čerpadla Dovolené proudové zatížení na každý výstup čerpadla je I N max = 1 A. Pojistky přístroje Pojistky přístroje v řídicí a regulační jednotce: - F1 - T 6,3 H 250 ; sít Připojení čidel / součástí Nebezpečí úrazu elektrickým proudem! Je nutno dodržet schéma zapojení! Příslušenství se namontuje a připojí dle přiložených návodů. Provede se připojení na sít. Zkontroluje se uzemnění. Čidlo venkovní teploty (součástí dodávky) Čidlo venkovní teploty je přibaleném příslušenství. Připojení viz schéma zapojení. Výměna kabelů Veškeré připojovací kabely a vedení kromě sít ového připojení musejí být být při výměně nahrazena speciálními vedeními BRÖTJE. Při výměně sít ového přívodního kabelu je nutno používat pouze kabely typů H05VV-F. Ochrana proti nebezpečnému dotyku a stupeň krytí IPx4D K zabezpečení ochrany proti nebezpečnému dotyku a stupně krytí IPx4D je po otevření WBS třeba šroubované části krytů znovu připevnit příslušnými šrouby. WBS D 33

34 Uvedení do provozu 6. Uvedení do provozu Pozor nebezpečí! První uvedení do provozu smí provést pouze servisní technik s osvědčením! Servisní technik ověří těsnost potrubí, náležitou funkci všech regulačních, řídicích a ochranných bezpečnostních zařízení a změří hodnoty spalování. Při neodborném provedení vzniká nebezpečí závažné újmy osobám, ohrožení životního prostředí a věcných škod! Dodržujte kontroly dle seznamu v oddílu 6.7! 6.1 Zapnutí Nebezpečí opaření! Z vypouštěcího potrubí pojistného ventilu může krátkodobě unikat horká voda. 1. Zapněte nouzový vypínač topení 2. Otevřete uzavírací zařízení plynu 3. Otevřete sklopný kryt ovládacího panelu a na ovládacím panelu kotle zapněte provozní spínač 4. Tlačítkem provozních režimů topení na ovládací jednotce Auto regulace zvolte provozní režim Automatický provoz. 5. Nastavte požadovanou teplotu místnosti otočným knoflíkem ovládací jednotky regulace 6.2 Teploty pro topení a teplou vodu Při nastavování teplot pro topení a teplou vodu je třeba dodržovat údaje v oddílu Programování. Pro přípravu teplé vody se doporučuje nastavení teploty na 55 C. Časy pro teplou vodu se nastavují v časovém programu 4/TUV. Pro vaše pohodlí by měl být začátek ohřevu teplé vody cca. 1 hodinu před začátkem topení. 6.3 Individuální časový program S použitím standardních nastavení lze plynové zařízení uvést do provozu bez dalších úprav. Pro nastavení např. individuálního časového programu respektujte prosím oddíl Programování a nastavení. 34 AUGUST BRÖTJE GmbH

35 Uvedení do provozu 6.4 Programování potřebných parametrů Za normálních okolností není nutné upravovat ani měnit parametry regulace (příklad použití). Je třeba pouze nastavit datum / čas a případně časové programy. Nastavení parametrů je popsáno v oddíle Programování. 6.5 Nouzový režim (ruční režim) Nastavení nouzového režimu zařízení: Stiskněte tlačítko OK Zvolte položku nabídky Údržba / Servis Nastavte funkci ruční režim (prog. č. 7140) na Zap Čerpadla topného okruhu jsou zapnutá a směšovač je nastavený na ruční režim. Při zapnutém ručním režimu můžete jeho požadovanou hodnotu nastavit následovně: Stiskněte tlačítko Info Potvrďte tlačítkem OK Nastavte požadovanou hodnotu otočným knoflíkem Potvrďte nastavení tlačítkem OK Podívejte se též do oddílu Vysvětlení k panelu nastavení. 6.6 Poučení provozovatele Poučení Provozovatel musí být podrobně poučen o ovládání topného zařízení a o způsobu činnosti ochranných bezpečnostních zařízení. Obzvláště je ho třeba upozornit na následující: že nesmí zavřít nebo zastavět otvor pro přívod vzduchu; že připojovací nátrubek vzduchu pro spalování na horní straně zařízení musí být přístupný pro kominíka; že v blízkosti plynového spotřebiče nesmí uskladňovat vznětlivé materiály a kapaliny; na kontrolní opatření, která musí provozovatel provádět sám: na kontrolu tlaku na tlakoměru; na kontrolu zachycovací nádoby pod vypouštěcím potrubím pojistného ventilu; na časové intervaly prohlídek a čištění, které smějí vykonávat pouze servisní technici plynu s osvědčením. Podklady Stručný návod k obsluze a ovládání uložte v přihrádce za sklopným krytem ovládacího modulu kotle. Podklady patřící k topnému zařízení se předávají s upozorněním, že je třeba je uchovávat v místě zařízení výroby tepla. Seznam kontrol z prvního uvedení do provozu s potvrzením a právně závazným podpisem vydaný provozovateli: byly použity pouze součásti, označené a odzkoušené dle příslušné normy. Všechny součásti byly namontovány dle údajů výrobce. Celé zařízení odpovídá normě. WBS D 35

36 Uvedení do provozu 6.7 Seznam kontrol pro první uvedení do provozu 1. Stanoviště zařízení 2. Provozovatel 3. Typ kotle/označení 4. Výrobní číslo 5. Parametry plynu Wobbe index (teplo spalování) kwh/mł Provozní výhřevnost kwh/mł Zkontrolována těsnost všech potrubí a připojovacích míst? 8. Zkontrolováno zařízení na odvod spalin? 9. Zkontrolováno a odvzdušněno potrubí plynu? 10. Změřen klidový tlak na vstupu plynové armatury? mbar Zkontrolován volný chod čerpadel? 12. Napuštění topného zařízení 13. Používané přísady do vody Zavřen uzávěr blokující provoz topného čerpadla přirozenou cirkulací samotíží? 15. Změřen dynamický tlak plynu při plném zatížení na vstupu plynové armatury? mbar... Změřen tlak plynu v trysce při plném zatížení na výstupu 16. plynové armatury? mbar Obsah CO 2 při malém zatížení % Obsah CO při malém zatížení ppm Obsah CO 2 při plném zatížení % Obsah CO při plném zatížení ppm Topný provoz Kontrola funkcí: 22. Ohřev teplé vody 23. Čas / datum 24. Požadovaná hodnota Komfort v topném okruhu 1/2 C Programování: Jmenovitá požadovaná hodnota pro teplou vodu C Automatický denní časový program hodiny Zkontrolována topná křivka? Zkontrolována těsnost zařízení odvodu spalin v provozu 28. (např. měření CO 2 v kruhové mezeře)? 29. Provozovatel poučen? 30. Dokumenty předány? Byly použity pouze součásti odkoušené a označené v souladu Datum / podpis s příslušnou normoui. Všechny součásti zařízení byly Razítko firmy namontovány v souladu s údaji výrobce. Celé zařízení odpovídá normě.... Aby byl zaručen spolehlivý a úsporný provoz zařízení k výrobě tepla po dlouhou dobu, doporučujeme jeho každoroční údržbu. 36 AUGUST BRÖTJE GmbH

37 Ovládání 7. Ovládání 7.1 Ovládací prvky Obr. 10: Ovládací prvky Tlačítko provozních režimů teplé vody Tlačtíko provozních režimů topení Ovládací jednotka regulace Tlačítko ESC (přerušení) Displej Tlačítko OK (potvrzení) Tlačítko Kominík Informační tlačítko Otočný knoflík Provozní spínač Tlačítko odblokování Tlakoměr WBS D 37

38 Ovládání 7.2 Zobrazení Obr. 11: Symboly na displeji sre081a Význam zobrazených symbolů INFO PROG ECO Topení na požadovanou hodnotu Komfort Topení na sníženou požadovanou hodnotu Topení na požadovanou hodnotu Ochrana proti mrazu Probíhající proces Funkce Dovolená aktivní Vztah na topný okruh 1 nebo 2 Hlášení údržby Hlášení chyby Informační úroveň aktivní Nastavovací úroveň aktivní Topení vypnuto (léto/zima - přepínací automatika nebo automatika ukončení topení aktivní) 38 AUGUST BRÖTJE GmbH
