FIBC z LANEXu umožňují vyřešit. různých druhů materiálů od sypkých hmot, granulátů po zemědělské produkty, stavební materiály apod.

Transkript

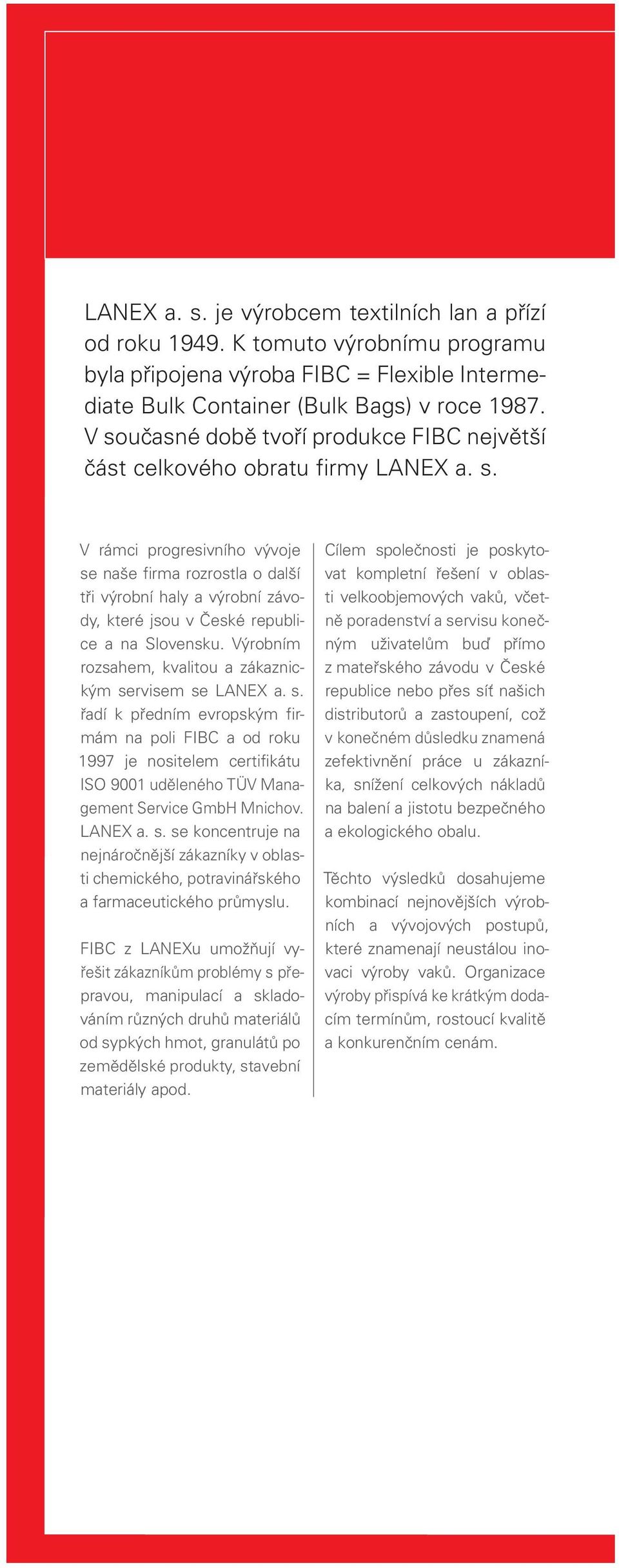

1 LANEX a. s. je výrobcem textilních lan a přízí od roku K tomuto výrobnímu programu byla připojena výroba FIBC = Flexible Intermediate Bulk Container (Bulk Bags) v roce V současné době tvoří produkce FIBC největší část celkového obratu firmy LANEX a. s. V rámci progresivního vývoje se naše firma rozrostla o další tři výrobní haly a výrobní závody, které jsou v České republice a na Slovensku. Výrobním rozsahem, kvalitou a zákaznickým servisem se LANEX a. s. řadí k předním evropským firmám na poli FIBC a od roku 1997 je nositelem certifikátu ISO 9001 uděleného TÜV Management Service GmbH Mnichov. LANEX a. s. se koncentruje na nejnáročnější zákazníky v oblasti chemického, potravinářského a farmaceutického průmyslu. FIBC z LANEXu umožňují vyřešit zákazníkům problémy s přepravou, manipulací a skladováním různých druhů materiálů od sypkých hmot, granulátů po zemědělské produkty, stavební materiály apod. Cílem společnosti je poskytovat kompletní řešení v oblasti velkoobjemových vaků, včetně poradenství a servisu konečným uživatelům buď přímo z mateřského závodu v České republice nebo přes síť našich distributorů a zastoupení, což v konečném důsledku znamená zefektivnění práce u zákazníka, snížení celkových nákladů na balení a jistotu bezpečného a ekologického obalu. Těchto výsledků dosahujeme kombinací nejnovějších výrobních a vývojových postupů, které znamenají neustálou inovaci výroby vaků. Organizace výroby přispívá ke krátkým dodacím termínům, rostoucí kvalitě a konkurenčním cenám.

2 100 % recyklovatelnost Vaky jsou vyráběny z polypropylenových materiálů, které zajišťují 100 % recyklovatelnost a nezatěžují životní prostředí. Tkaniny Režné provedení prodyšná tkanina. Kašírované provedení neprodyšná tkanina, chrání výrobek před vzdušnou vlhkostí, vnějším znečištěním a zabraňuje úniku velmi jemných práškových materiálů. Standardní barvy tkanin - bílá a černá Zdravotní nezávadnost FIBC jsou certifikovány jako zdravotně nezávadné a splňují evropské normy. Šicí nitě a popruhy jsou k dispozici v různých barvách Potisk Nabízí se až 3 barevné potištění všech čtyř stran vaku. Certifikáty Všechny typy vaků jsou testovány a certifikovány akreditovanými zkušebnami a certifiakčními orgány Labordata Testing Institute, Germany, LNE, Francie a SVTI-EGI ve Švýcarsku. Tašky na dokumenty Na vak je možno přišít nebo přilepit tašku pro vložení informací o plněném výrobku. K dispozici v široké škále velikostí. Vysledovatelnost Každý vak je označen visačkou se základními údaji o výrobku, které umožní zpětné vysledování každého vaku až k jednotlivým výrobním operacím. Technické údaje Vaky se mohou používat pro materiály o teplotě - 20 C až 80 C UV stabilizace kly nebo viz norma EN 1898 Bezpečné zatížení SWL - až kg materiálu Bezpečnostní faktor SF- 5 : 1 (jednorázové použití) - 6 : 1 (vícenásobné použití) - 8 : 1 (mnohonásobné použití) Možnost stohování - ukládání specifických typů vaků na sebe až do 7 vrstev Rozměry základna je čtvercová nebo obdélníková délka strany v rozmezí od 50 do120 cm výška do 280 cm v závislosti na rozměru základny Poznámka: Další specifické provedení je možné podle požadavků zákazníka. Kontaktujte naše prodejní oddělení. Testovací zařízení a technická podpora Otázce kontroly a testování je věnována vysoká pozornost na všech úrovních. LANEX instaloval moderní zařízení, která zaručují nepřetržitou kontrolu a testování popruhů, tkanin, šicích nití a celých vaků. Rovněž jsou měřeny vodivé vlastnosti komponentů a vaků a pevnosti přízí z našich extruderů. Naše vývojové oddělení využívá vlastních testovacích zařízení k dalšímu vylepšení a zvýšení užitných vlastností vaků dle přání zákazníků a k vývoji nových typů. LANEX je schopen provádět kompletní testy všech typů vaků standardních i vaků pro nebezpečné materiály.

3 UN vaky Skupina vaků se speciálním použitím v oblasti přepravy nebezpečných látek. UN vaky jsou navrhovány v souladu s United Nations Recommendations on the Transportation of Dangerous Goods - běžně známo jako Orange Book a dále pak testovány podle předpisů vycházejících z Orange Book pro silniční (ADR), železniční (RID) a lodní dopravu (IMDG Code). UN vaky LANEX jsou vysoce dimenzovány a nabízeny pro materiály z obalových skupin II a III podle kapitoly 9 z Orange Book. Nabízené typy: 13 H1 - PP FIBC režné bez fólie 13 H2 - PP FIBC kašírované 13 H3 - PP FIBC režné s fólií Bezpečná nosnost SWL (Safe Working Load) kg a koeficient bezpečnosti SF 6 : 1. UN FIBC jsou nabízeny s rovným dnem, s výsypkou nebo s kónickým dnem, které usnadňuje vysypávání špatně tekoucích materiálů. 13 H4 - PP FIBC kašírované s fólií

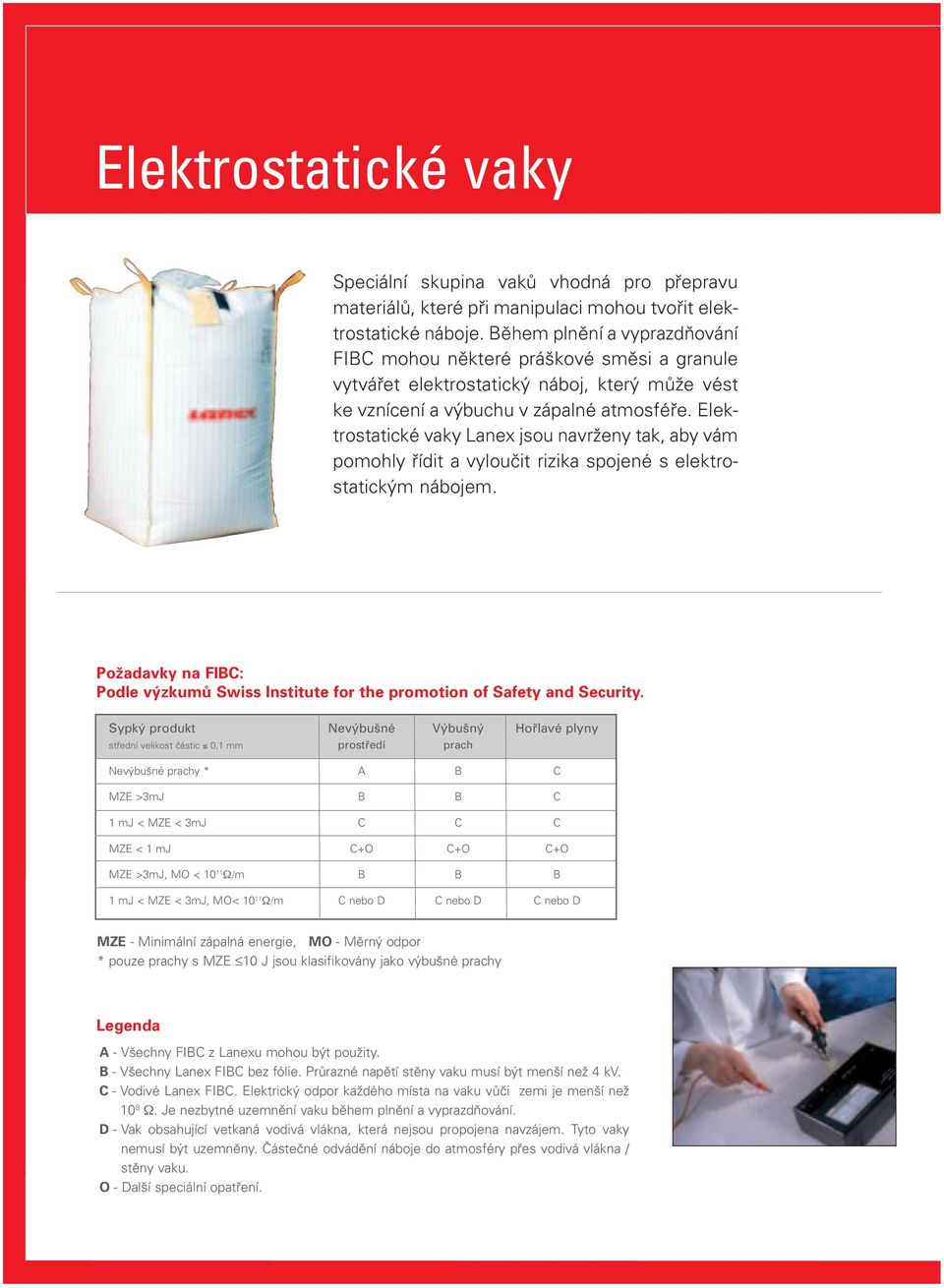

4 Elektrostatické vaky Speciální skupina vaků vhodná pro přepravu materiálů, které při manipulaci mohou tvořit elektrostatické náboje. Během plnění a vyprazdňování FIBC mohou některé práškové směsi a granule vytvářet elektrostatický náboj, který může vést ke vznícení a výbuchu v zápalné atmosféře. Elektrostatické vaky Lanex jsou navrženy tak, aby vám pomohly řídit a vyloučit rizika spojené s elektrostatickým nábojem. Požadavky na FIBC: Podle výzkumů Swiss Institute for the promotion of Safety and Security. Sypký produkt Nevýbušné Výbušný Hořlavé plyny střední velikost částic 0,1 mm prostředí prach Nevýbušné prachy * A B C MZE >3mJ B B C 1 mj < MZE < 3mJ C C C MZE < 1 mj C+O C+O C+O MZE >3mJ, MO < Ω/m B B B 1 mj < MZE < 3mJ, MO< Ω/m C nebo D C nebo D C nebo D MZE - Minimální zápalná energie, MO - Měrný odpor * pouze prachy s MZE 10 J jsou klasifikovány jako výbušné prachy Legenda A - Všechny FIBC z Lanexu mohou být použity. B - Všechny Lanex FIBC bez fólie. Průrazné napětí stěny vaku musí být menší než 4 kv. C - Vodivé Lanex FIBC. Elektrický odpor každého místa na vaku vůči zemi je menší než 10 8 Ω. Je nezbytné uzemnění vaku během plnění a vyprazdňování. D - Vak obsahující vetkaná vodivá vlákna, která nejsou propojena navzájem. Tyto vaky nemusí být uzemněny. Částečné odvádění náboje do atmosféry přes vodivá vlákna / stěny vaku. O - Další speciální opatření.

5 Q vaky FIBC s vnitřní konstrukcí jsou vhodné zejména pro přepravu sypkých materiálů. Q - vaky zaručují: dokonalé držení téměř pravoúhlého tvaru úsporu skladového a přepravního prostoru až o 30 % vysokou stabilitu při dopravě, stohování a skladování Q - vaky jsou nabízeny LANEXem jako: jednoplášťový dvouplášťový s konstrukcí bez konstrukce

6 Kónické vaky Tyto FIBC jsou určeny zejména pro méně sypké materiály, které nejsou volně tekoucí. Náš nabízený kónický tvar dna i vrchu vaku usnadňuje nasypávání a vysypávání, což je vhodné zvláště pro automatizované provozy. Charakteristiky: Kónický vršek vaku - umožní lépe využít plnící kapacitu vaku Kónické dno vaku - usnadní proces vysypávání - dokonalé vysypávání produktu, bez ulpívání v rozích vaků Omni vaky Omni vak je trvanlivý vak, užívaný pro transport stavebního materiálu, hrubého štěrku nebo zeleného odpadu. Může s ním bezpečně manipulovat pouze jeden člověk. Stačí jednoduše zatáhnout za povolovací úvazek a vak je vyprázdněn. Charakteristiky: plně otevíratelné dno možnost reflexních pruhů na vaku Tyto vaky eliminují potřebu užití palet a garantují, že Váš produkt bude bezpečně a čistě skladován na místě Vašeho přání.

7 Standardní vaky Klasický 4 bodový vak pro nejrůznější použití. Uplatní se při přepravě všech druhů nebezpečných sypkých a objemných (bulk) materiálů s objemem do 3 m 3. Možnost rychlého dodání mnoha rozměrů a provedení na míru se standardními základnami od 70 x 70 cm až po 120 x 120 cm. Vaky s pevnou stěnou Tento typ vaku je určen pro velmi drahé produkty a / nebo výrobky, u nichž je zapotřebí obal velmi odolný proti mechanickému poškození. Vsunuté pevné stěny zajistí: mechanickou odolnost tuhost a stabilitu konstrukce pravoúhlý tvar kontejneru šetřící přepravní náklady

8 Vaky na kapaliny Tento typ vaku je vhodný pro vysoce viskózní materiály. Může být využit v potravinářském, chemickém a farmaceutickém průmyslu, v zemědělství i v jiných odvětvích týkajících se přepravy materiálů nepatřících do skupiny nebezpečných (UN code) materiálů. Vaky na kapaliny vyvinuté v LANEX a. s. jsou nabízeny ve dvou speciálních provedeních: Vak na kapaliny 250 l Provedení: Vnější vak PP tkanina zesílená lepenkovými nebo překližkovými panely Vnitřní vak PE fólie Výhody: nízká hmotnost úspora přepravních nákladů Vak na kapaliny 1000 l Technické parametry 1000l vaku na kapaliny Vnější vak PP tkanina Vnitřní vak PE fólie Skládací kovová paleta dno, boční tyče, horní část rámu Rozměry rozložené palety: 1100 x 1100 x 1450 mm Rozměry složené palety: 1100 x 1100 x 320 mm Celková hmotnost kovové palety: 90 kg Skladování Vaky by měly být skladovány v zastřešených prostorách Vaky je možné stohovat ve 2 až 3 vrstvách. Výhody Úspora přepravních nákladů Úspora prostoru po vyprázdnění vaku a složení kovové palety Nízká hmotnost

9 2400 Kontejnerové vložky Kontejnerové vložky jsou určeny zejména k přepravě většího množství sypkých materiálů. Kontejnerové vložky ze společnosti LANEX a. s. vyrobené z PP tkaniny dostatečně chrání přepravovaný produkt před kontaminací. Charakteristika dají se použít do všech typů 20 a 40 ISO kontejnerů náš základní typ zahrnuje otvírání na zip, ostatní provedení záleží na požadavcích zákazníka (např. násypka..) vyprazdňování je možné pomocí výsypky, odřezání přední stěny kontejnerové vložky, možné je dokonce i využití podtlaku vložky jsou v kontejneru uchyceny pomocí karabin stabilita vložky uvnitř kontejneru je zajištěna pomocí pásů na čelní straně kontejneru Výhody používání kontejnerových vložek optimální ochrana přepravovaných produktů před kontaminací provedení přesně dle požadavků zákazníka snadná instalace (méně než 10 minut) zvětšují přepravní kapacitu a snižují náklady nízká váha vložka do 20 kontejneru váží pouze 7 kg KARABINA ZADNÍ STRANA ZADNÍ STRANA DETAIL A KARABINA POPRUH DETAIL A POUTKO POPRUH TĚLO ÚVAZEK PŘEDNÍ STRANA GUMA NÁSYPNÝ VENTIL TĚLO 2400 ZIP PŘEDNÍ STRANA DETAIL PŘEDNÍ STRANY ZIP VÝSYPNÝ VENTIL VENTILACE POUTKO 5750 POPRUH GUMA

10 Čistá výroba čistota velkoobjemových vaků Výroba hygienicky čistých vaků se zaměřuje zejména na jejich využití ve farmaceutickém, potravinářském a chemickém průmyslu, jakož i v dalších odvětvích vyžadujících obalové materiály, které splňují ty nejnáročnější požadavky na čistotu. Celý výrobní proces od vstupních materiálů až po hotový vak musí být v souladu s vnitřními předpisy zajišťujícími naprostou čistotu vaku. Je zcela vyloučena kontaminace vaku i těmi nejmenšími částicemi jako jsou vlasy, odstřižky tkanin či nití. Hotové vaky ani jednotlivé komponenty použité při jejich výrobě se nedostanou do kontaktu s podlahou. Pracovníci nosí hygienické oblečení včetně pokrývky hlavy a obuvi. Personál hygienických výrobních linek prochází speciálním výcvikem. Ultrazvukové tavící zařízení Z důvodu zajištění maximální čistoty vaků používá LANEX a. s. ultrazvukové tavící zařízení. Hlavní výhodou tohoto zařízení je, že zcela eliminuje roztřepení okrajů tavených tkanin. Možnosti ultrazvukového tavení Detektor kovů rovný řez vyřezávání kruhových otvorů (pro násypné a výsypné ventily) vyřezávání otvorů pro příčky vnitřních konstrukcí detektor kovů se používá ke zjištění kovových částic v hotových vacích. využití: vaky pro potravinářský, chemický a farmaceutický průmysl toto zařízení se používá na zvláštní přání zákazníka

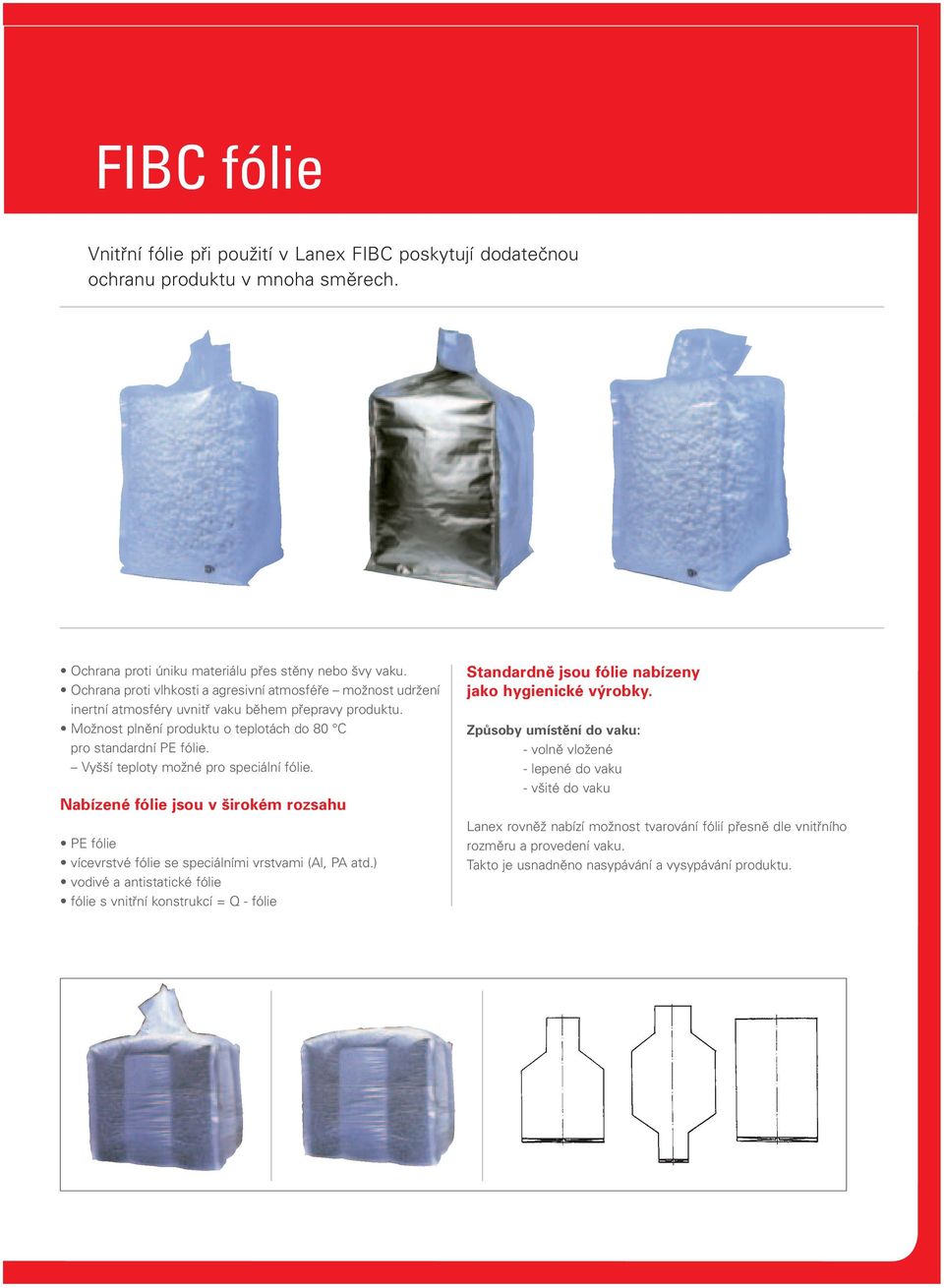

11 FIBC fólie Vnitřní fólie při použití v Lanex FIBC poskytují dodatečnou ochranu produktu v mnoha směrech. Ochrana proti úniku materiálu přes stěny nebo švy vaku. Ochrana proti vlhkosti a agresivní atmosféře možnost udržení inertní atmosféry uvnitř vaku během přepravy produktu. Možnost plnění produktu o teplotách do 80 C pro standardní PE fólie. Vyšší teploty možné pro speciální fólie. Nabízené fólie jsou v širokém rozsahu PE fólie vícevrstvé fólie se speciálními vrstvami (Al, PA atd.) vodivé a antistatické fólie fólie s vnitřní konstrukcí = Q - fólie Standardně jsou fólie nabízeny jako hygienické výrobky. Způsoby umístění do vaku: - volně vložené - lepené do vaku - všité do vaku Lanex rovněž nabízí možnost tvarování fólií přesně dle vnitřního rozměru a provedení vaku. Takto je usnadněno nasypávání a vysypávání produktu.

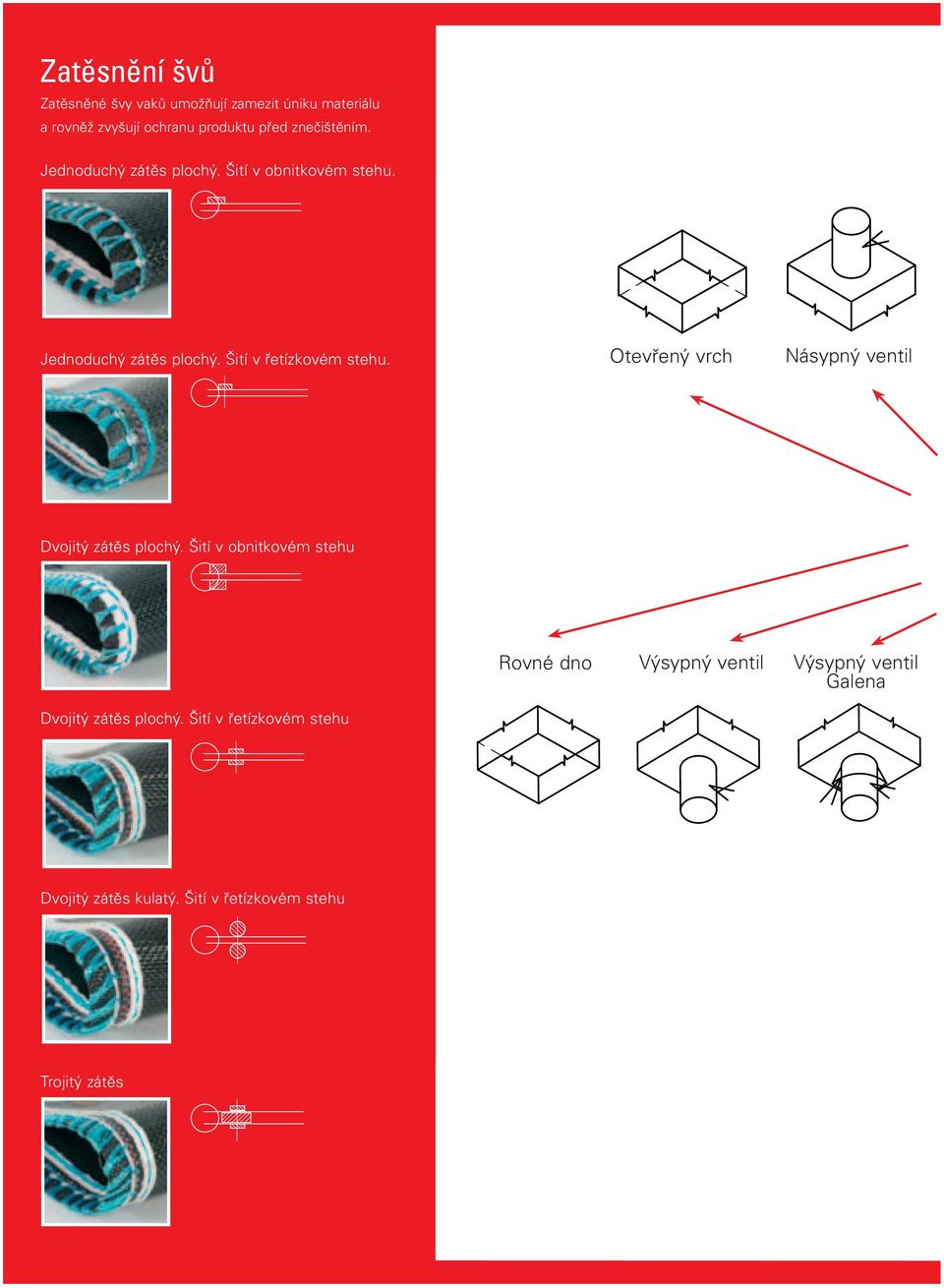

12 Zatěsnění švů Zatěsněné švy vaků umožňují zamezit úniku materiálu a rovněž zvyšují ochranu produktu před znečištěním. Jednoduchý zátěs plochý. Šití v obnitkovém stehu. Jednoduchý zátěs plochý. Šití v řetízkovém stehu. Otevřený vrch Násypný ventil Dvojitý zátěs plochý. Šití v obnitkovém stehu Rovné dno Výsypný ventil Výsypný ventil Galena Dvojitý zátěs plochý. Šití v řetízkovém stehu Dvojitý zátěs kulatý. Šití v řetízkovém stehu Trojitý zátěs

13 Konstrukční provedení - provedení násypné a výsypné části vaku, základní provedení Zástěra Otevřený vrch s klopou Násypný ventil Galena Zástěra s plachetkami Kónické dno Výsypka s klopou Výsypný ventil Rozeta Způsoby manipulace

14 Způsoby zavěšení vaků - způsoby zvedání Adler Klasik Tunel 1 - bodové 2 - bodové Zvedací popruhy - výběr z různých barev - možnost zesílení zvedacích popruhů nebo použití chráničů na popruzích(zvýší jejich trvanlivost a otěruvzdornost) Uzavírací systémy Fix Lock B-Lock Metal Lock Suchý zip Plastové trubičky Colson

15 Rozměry prázdného vaku objem materiálu v závislosti na rozměrech Vnější rozměr dna v cm Objem m 3 80x80 91x91 100x x115 Výška v cm 0, , , , , , , , , , , , , , , , , , , , , , , , , ,0 230 Zákaznický servis Hledáte-li spolehlivého dodavatele vaků, který nejenom dodá kvalitní výrobek v krátkém čase, ale zároveň dokáže poradit, jaký typ balení je vhodný pro Váš produkt, kontaktujte nás. Naše obchodní oddělení ve spolupráci s vývojovými odborníky navrhne vaky přesně dle Vašich potřeb a požadavků. Pro závažnější projekty uvítáme Vaši osobní návštěvu výrobního závodu a testovacích zařízení v Bolaticích. Přehled o aktuálním stavu a správnosti provedení Vaší zakázky je zajištěn potvrzením objednávky a informacemi o expedici.
