HASIT Hasitherm-EPS-Light

Transkript

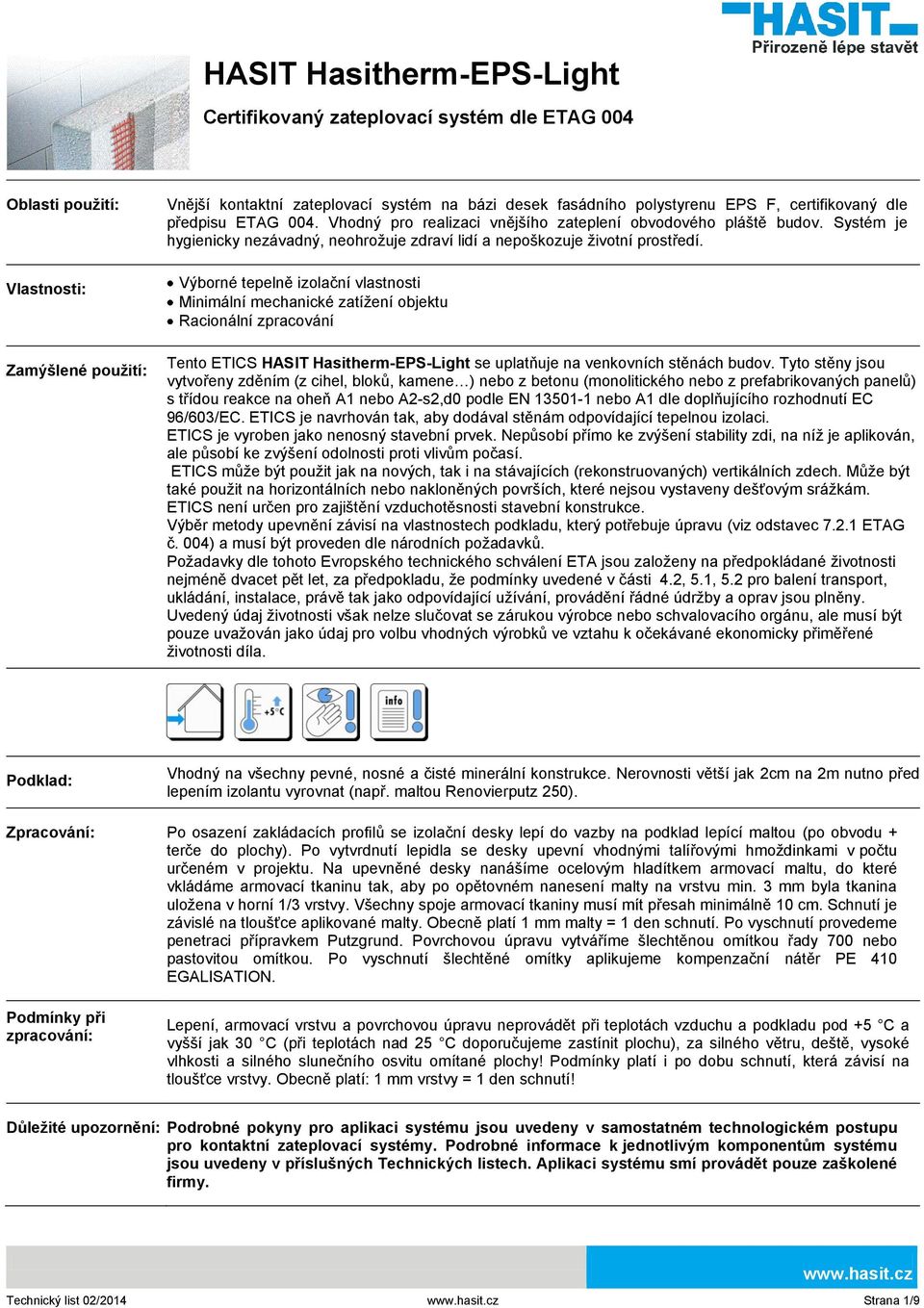

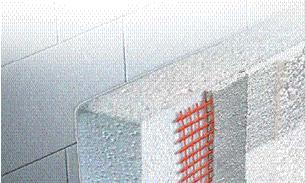

1 Oblasti použití: Vlastnosti: Zamýšlené použití: Vnější kontaktní zateplovací systém na bázi desek fasádního polystyrenu EPS F, certifikovaný předpisu ETAG 004. Vhodný pro realizaci vnějšího zateplení obvodového pláště budov. Systém je hygienicky nezávadný, neohrožuje zdraví lidí a nepoškozuje životní prostředí. Výborné tepelně izolační vlastnosti Minimální mechanické zatížení objektu Racionální zpracování Tento ETICS HASIT Hasitherm-EPS-Light se uplatňuje na venkovních stěnách budov. Tyto stěny jsou vytvořeny zděním (z cihel, bloků, kamene ) nebo z betonu (monolitického nebo z prefabrikovaných panelů) s třídou reakce na oheň A1 nebo A2-s2,d0 po EN nebo A1 doplňujícího rozhodnutí EC 96/603/EC. ETICS je navrhován tak, aby dodával stěnám odpovídající tepelnou izolaci. ETICS je vyroben jako nenosný stavební prvek. Nepůsobí přímo ke zvýšení stability zdi, na níž je aplikován, ale působí ke zvýšení odolnosti proti vlivům počasí. ETICS může být použit jak na nových, tak i na stávajících (rekonstruovaných) vertikálních zdech. Může být také použit na horizontálních nebo nakloněných površích, které nejsou vystaveny dešťovým srážkám. ETICS není určen pro zajištění vzduchotěsnosti stavební konstrukce. Výběr metody upevnění závisí na vlastnostech, který potřebuje úpravu (viz odstavec ETAG č. 004) a musí být proveden národních požadavků. Požadavky tohoto Evropského technického schválení ETA jsou založeny na předpokládané životnosti nejméně dvacet pět let, za předpokladu, že podmínky uvedené v části 4.2, 5.1, 5.2 pro balení transport, ukládání, instalace, právě tak jako odpovídající užívání, provádění řádné údržby a oprav jsou plněny. Uvedený údaj životnosti však nelze slučovat se zárukou výrobce nebo schvalovacího orgánu, ale musí být pouze uvažován jako údaj pro volbu vhodných výrobků ve vztahu k očekávané ekonomicky přiměřené životnosti díla. Podklad: Vhodný na všechny pevné, nosné a čisté minerální konstrukce. Nerovnosti větší jak 2cm na 2m nutno před lepením izolantu vyrovnat (např. maltou Renovierputz 250). Zpracování: Po osazení zakládacích profilů se izolační desky lepí do vazby na podklad lepící maltou (po obvodu + terče do plochy). Po vytvrdnutí lepidla se desky upevní vhodnými talířovými hmoždinkami v počtu určeném v projektu. Na upevněné desky nanášíme ocelovým hladítkem armovací maltu, do které vkládáme armovací tkaninu tak, aby po opětovném nanesení malty na vrstvu min. 3 mm byla tkanina uložena v horní 1/3 vrstvy. Všechny spoje armovací tkaniny musí mít přesah minimálně 10 cm. Schnutí je závislé na tloušťce aplikované malty. Obecně platí 1 mm malty = 1 den schnutí. Po vyschnutí provedeme penetraci přípravkem Putzgrund. Povrchovou úpravu vytváříme šlechtěnou omítkou řady 700 nebo pastovitou omítkou. Po vyschnutí šlechtěné omítky aplikujeme kompenzační nátěr PE 410 EGALISATION. Podmínky při zpracování: Lepení, armovací vrstvu a povrchovou úpravu neprovádět při teplotách vzduchu a pod +5 C a vyšší jak 30 C (při teplotách nad 25 C doporučujeme zastínit plochu), za silného větru, deště, vysoké vlhkosti a silného slunečního osvitu omítané plochy! Podmínky platí i po dobu schnutí, která závisí na tloušťce vrstvy. Obecně platí: 1 mm vrstvy = 1 den schnutí! Důležité upozornění: Podrobné pokyny pro aplikaci systému jsou uvedeny v samostatném technologickém postupu pro kontaktní zateplovací systémy. Podrobné informace k jednotlivým komponentům systému jsou uvedeny v příslušných Technických listech. Aplikaci systému smí provádět pouze zaškolené firmy. Technický list 02/2014 Strana 1/9

2 Kvalita: Je nepřetržitě sledována vlastní laboratoří. Bezpečností pokyny: Maltová směs dráždí oči a kůži. Nebezpečí senzibilizace při styku s kůží - u vnímavých osob může vyvolat alergická onemocnění kůže. Při práci zamezte styku malty s kůží a očima. Vdechování prachu zabraňte používáním vhodných ochranných pomůcek. Používejte vhodný ochranný oděv, rukavice a v případě potřeby ochranné brýle nebo obličejový štít. Uchovávejte mimo dosah dětí! První pomoc: Při zasažení očí vymývejte minut velkým množstvím vody, při potřísnění kůže svlékněte zasažený oděv a kůži omyjte velkým množstvím vody a mým. Projeví-li se zdravotní potíže nebo v případě pochybností vždy vyhledejte lékařské ošetření a lékaři předložte k nahlédnutí obal nebo etiketu. Technická data: Systém: Reakce na oheň: B s2, d0 Izolant: Reakce na oheň / EN Tepelný odpor ((m².k)/w) Definovaný v CE značce ČSN EN / EN Šířka / EN Pravoúhlost / EN /1000 (EPS Faktor difúzního odporu: Rovinnost / EN (EPS-EN P4) Eurotřída E pro izolační výrobek EPS při objemové Tepelný odpor ((m².k)/w) Definovaný v CE značce ČSN EN (EPS-EN T2) (EPS-EN W2) EN S2) (EPS-EN P4) Nasákavost / EN 1609 < 1 kgm-2 za Nasákavost / EN 1609 < 1 kgm -2 za 24 hodin Technický list 02/2014 Strana 2/9

3 24 hodin Propustnost vodní páry faktor difuzního odporu ( ) / EN EN až 40 Pevnost v tahu kolmo na líc desky za suchých podmínek (kpa) / EN 1607 Pevnost ve smyku (N/mm²) / EN Modul pružnosti ve smyku (N/mm²) / EN až (EPS EN TR 100) 0,02 1,0 Upozornění: Likvidace vytvrdlých zbytků výrobku - lze jako odpad typu O ( směsné stavební a demoliční odpady) uložit na skládku. Likvidace obalů bez zbytků obsahu - lze provést prostřednictvím firmy EKO-KOM Praha - ev. číslo EK-F Údaje uvedené v tomto technickém listu obsahují všeobecné informace a směrnice pro zpracování a odpovídají našim současným znalostem a zkušenostem. Odchylky se mohou vyskytnout v závislosti na způsobu práce, a povětrnostních vlivech. V případě potřeby žádejte naši technickou a poradenskou službu. Technický list 02/2014 Strana 3/9

4 Plně lepený ETICS s doplňkovým kotvením. Národní prováděcí předpisy je nutno brát v úvahu. Izolační materiál a související způsob upevnění Izolační výrobek: Desky pěnového polystyrenu (EPS s reakcí na oheň E, pevností v tahu kolmo k rovině desky TR 100)a s dalšími sledovanými vlastnostmi uvedenými v tabulce č. 13 tohoto ETA Lepicí hmoty: HASIT Unistar LIGHT - [Dieplast 860 Light] Stav po dodání: prášek Složení: jemný písek o 0-1,2 mm, pojivo Bílý cement,lehčené organické plnivo Postup přípravy: prášek smíchat s vodou v poměru 1 kg prášku na 0,3 l vody ,0 / Mechanicky připevňovaný ETICS s doplňkovým lepením ( pokynů držitele ETA lepená plocha musí tvořit minimálně 40% povrchu). Národní prováděcí předpisy je nutno brát v úvahu. Izolační materiál a související způsob upevnění Izolační výrobek Desky pěnového polystyrenu (EPS s reakcí na oheň E, pevností v tahu kolmo k rovině desky TR 100)a s dalšími sledovanými vlastnostmi uvedenými v tabulce č. 13 tohoto ETA Lepicí hmota HASIT Unistar LIGHT - [Dieplast 860 Light] Stav po dodání: prášek Složení: jemný písek o 0-1,2 mm, pojivo Bílý cement,lehčené organické plnivo Postup přípravy: prášek smíchat s vodou v poměru 1 kg prášku na 0,3 l vody 4,0 / Technický list 02/2014 Strana 4/9

5 Hmoždinky Základní vrstva Kotvy s platným ETA "Plastové kotvy pro upevnění vnějších tepelně izolačních kompozitních systémů s vrstvou omítky " Malta základní vrstvy HASIT Unistar LIGHT - [Dieplast 860 Light] Stav po dodání: prášek Složení: jemný písek o 0-1,2 mm, pojivo Bílý cement,lehčené organické plnivo Postup přípravy: prášek smíchat s vodou v poměru 1 kg prášku na 0,3 l vody ETAG Skleněná síťovina pro ETICS R 117 A101 R 131 A101 R 5x5/145 W-tex W-145A BGG12 *117 S *122 *SSA-1363-SM 150 g/m 2 *SSA-1363-SM 165 g/m 2 1,1-1,2 m 2 /m 2 - Penetrační nátěr Putzgrund/Putzgrund PREMIUM Stav po dodání: kapalina připravená pro použití Použití: penetrační nátěr základní vrstvy určený pro konečné povrchové úpravy LITHIN, silikátové, silikonové a silikonsilikátové. Postup přípravy: nasákavosti ředit max. 20 % vody 0,167 l/m 2 - Technický list 02/2014 Strana 5/9

6 Technický list 02/2014 Strana 6/9

7 Konečné povrchové úpravy Konečné povrchové úpravy pro základní vrstvu Minerální omítky LITHIN - Kratzputzstruktur 704 OPTI maximální velikost 2 mm, 3 mm LITHIN - Kornstrukturputz 705 maximální velikost 2 mm, 3 mm, 5 mm LITHIN - Rillenputzstruktur 709 OPTI maximální velikost 2 mm, 3 mm LITHIN - Rillenputz 710 maximální velikost 2 mm, 3 mm, 6 mm LITHIN - Scheibenputz 715 maximální velikost 3 mm 3,0-4,5 3,0-6,0 3,0-4,5 3,0-6,0 2,0-3,0 2,0-5,0 2,0-3,0 2,0-6,0 4,3 3,0 LITHIN - Phantasieputz 730 maximální velikost 1 mm, 2 mm, 3 mm Stav po dodání: prášek 4,3-7,5 3,0-5,0 Složení: bílý vápenný hydrát s přísadou hydraulického vápna, sušený písek, vodoodpudivé přísady, pomocné látky Silikátové omítky SE 210 MINERAL - Rillenstruktur maximální velikost 2 mm, 3 mm SE 210 MINERAL - Kornstruktur maximální velikost 1,5 mm, 2 mm, 3 mm Složení: draselné vodní sklo, minerální plniva, stabilizátor 3,0-4,0 2,0-4,0 velikosti Technický list 02/2014 Strana 7/9

8 Silikonové omítky SE 410 PROTECT - Rillenstruktur maximální velikost 2 mm, 3 mm SE 410 PROTECT - Kornstruktur maximální velikost 1,5 mm, 2 mm, 3 mm Složení: silikonové pojivo, minerální plniva, stabilizátor Silikonsilikátové omítky SE 510 SISI VITAL - Rillenstruktur maximální velikost 2 mm, 3 mm SE 510 SISI VITAL - Kornstruktur maximální velikost 1 mm, 1,5 mm, 2 mm, 3 mm 3,0-4,0 2,0-4,0 2,2-4,4 1,4-4,4 velikosti velikosti Složení: draselné vodní sklo, silikonové pojivo, minerální plniva, stabilizátor Akrylátové omítky HASIT MOSAIKPUTZ akrylátová omítka - maximální velikost 2 mm Složení: strukturální hmota na bázi akrylátových pojiv a minerálních plniv Colorfeinputz akrylátová omítka - maximální velikost 1 mm Složení: mramorová, akrylátové pojivo 4,0-6,0 3,0 2,5-3,0 1,5 Ochranný nátěr PE 410 EGALISATION Silikonový venkovní barva Složení: Emulze silikonové pryskyřice 0,20-0,25 l/m 2 - Technický list 02/2014 Strana 8/9

9 Ochranný nátěr PE 429 SILOSAN Silikonový venkovní barva s prevencí proti plísním Složení: Emulze silikonové pryskyřice PE 228 SILICATE SOL Silikátová venkovní barva s prevencí proti plísním Složení: na bázi draselného vodního skla PE 516 SISI MICRO Silikon silikátová venkovní barva s prevencí proti plísním Složení: moderních akrylátů a plniv PE 519 SISI SISI OUT DOOR Silikon silikátová venkovní barva Složení: silikonová pryskyřice, silikát, akrylát 0,2 0,28 l/m2 0,2 0,28 l/m2 0,15 l/m2 Příslušenství PE 519 SISI SISI IMPRESSIVE Silikon silikátová venkovní barva Složení: silikonová pryskyřice, silikát, akrylát 0,15 l/m2 Odpovídá popisu č ETAG004. Zůstává na odpovědnosti držitele ETA. Technický list 02/2014 Strana 9/9
