Český návod k sadě elektronické cigarety Innokin itaste VV4/VV4-M

Transkript

1 Český návod k sadě elektronické cigarety Innokin itaste VV4/VV4-M Atty.cz gratuluje k zakoupení špičkové elektronické cigarety/mini VV gripu Innokin itaste VV4/VV4-M s variabilním nastavením výstupního napětí či výkonu, měřením odporu atomizéru i napětí vestavěné LiPolymer baterie a dalšími informačními funkcemi. Innokin itaste VV4/VV4-M je vyspělá baterie elektronické cigarety, řízená elektronikou s 32 bitovým ARM mikroprocesorem, která umožňuje variabilní nastavení výstupního napětí od 3.0V do 6.0V pod 0.1V či výkonu od 6W do 15W po 0.5W. Zobrazovací jednotkou je OLED displej, kde jsou viditelné po stisku některého z tří ovládacích parametry výstupního napětí/výkonu, nastaveného napětí/výkonu, odpor atomizéru a graficky segmentově stupeň nabití vestavěného článku. Po stisku ovládacích tlačítek + a - zároveň je viditelný opět odpor použitého atomizéru, přesné napětí vestavěného článku na setiny Voltu a počet potahů, uskutečněných od zapnutí. Celá obsluha je tak realizována velmi intuitivně, s kontrolou nastavovaných parametrů na displeji.

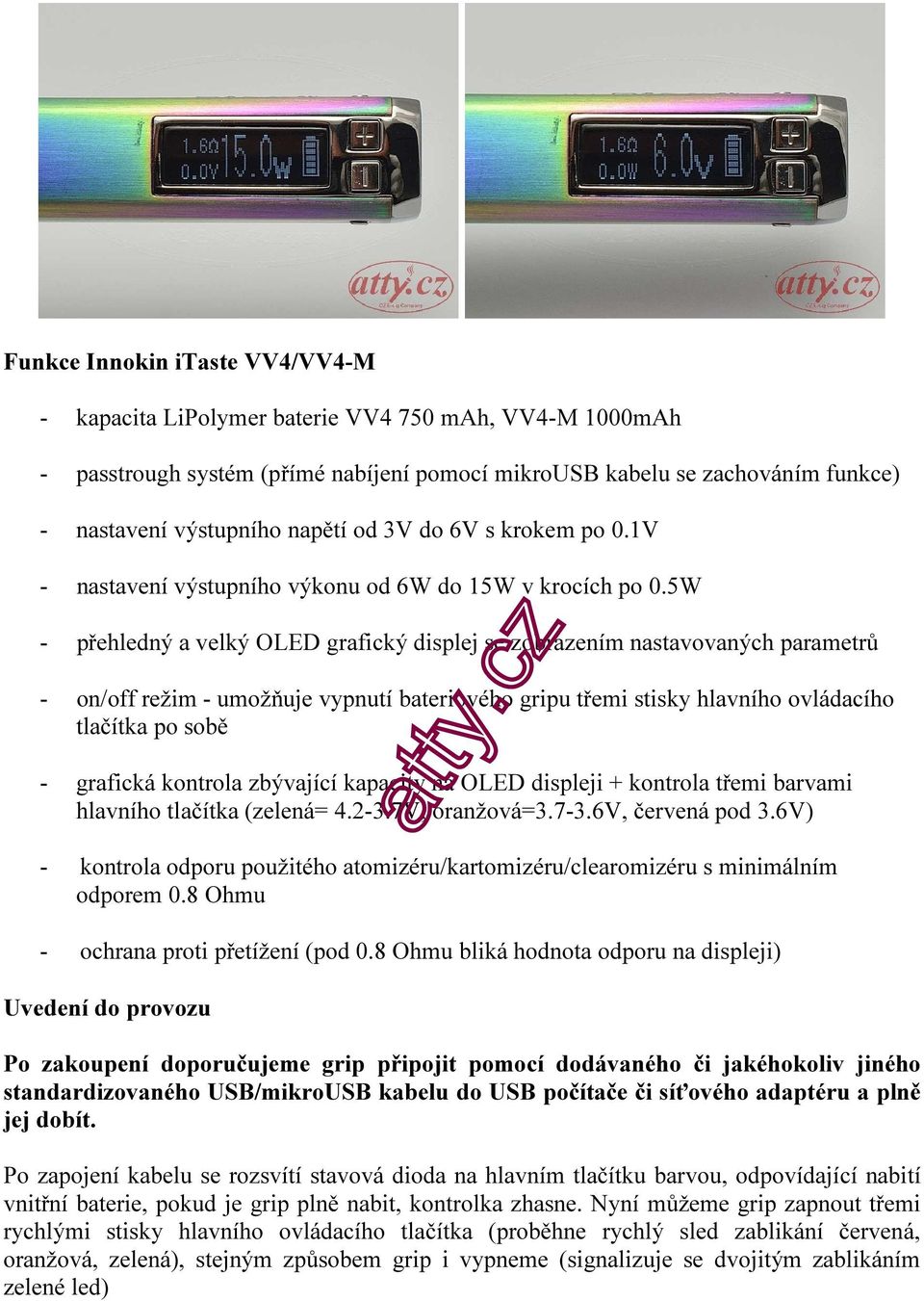

2 Funkce Innokin itaste VV4/VV4-M - kapacita LiPolymer baterie VV4 750 mah, VV4-M 1000mAh - passtrough systém (přímé nabíjení pomocí mikrousb kabelu se zachováním funkce) - nastavení výstupního napětí od 3V do 6V s krokem po 0.1V - nastavení výstupního výkonu od 6W do 15W v krocích po 0.5W - přehledný a velký OLED grafický displej se zobrazením nastavovaných parametrů - on/off režim - umožňuje vypnutí bateriového gripu třemi stisky hlavního ovládacího tlačítka po sobě - grafická kontrola zbývající kapacity na OLED displeji + kontrola třemi barvami hlavního tlačítka (zelená= V, oranžová= v, červená pod 3.6V) - kontrola odporu použitého atomizéru/kartomizéru/clearomizéru s minimálním odporem 0.8 Ohmu - ochrana proti přetížení (pod 0.8 Ohmu bliká hodnota odporu na displeji) Uvedení do provozu Po zakoupení doporučujeme grip připojit pomocí dodávaného či jakéhokoliv jiného standardizovaného USB/mikroUSB kabelu do USB počítače či síťového adaptéru a plně jej dobít. Po zapojení kabelu se rozsvítí stavová dioda na hlavním tlačítku barvou, odpovídající nabití vnitřní baterie, pokud je grip plně nabit, kontrolka zhasne. Nyní můžeme grip zapnout třemi rychlými stisky hlavního ovládacího tlačítka (proběhne rychlý sled zablikání červená, oranžová, zelená), stejným způsobem grip i vypneme (signalizuje se dvojitým zablikáním zelené led)

3 Nastavení Jak změnit nastavení gripu či zjistit požadované údaje z displeje? Po zapnutí gripu jsou na displeji několik vteřin viditelné údaje: odpor nasazeného atomizéru (rozmezí Ohmu), pokud není nasazen žádný atomizér nebo je atomizér poškozen, nedochází k dotyku šroubení atd, symbol odporu (Ω) bliká pod zobrazením odporu je ukazatel výstupního napětí či výstupního výkonu (záleží, zda je grip nastaven na regulaci napětí či regulaci výstupního výkonu - je zobrazena vždy "opačná" veličina a umožňuje nám reálně sledovat při nastaveném výkonu reálné výstupní napětí, při nastavení gripu na výstupní napětí zase hodnotu výstupního výkonu. největším ukazatelem je nastavené napětí nebo výkon (napětí v rozsahu 3-6V, výkon 6-15W), do jakého módu je grip přepnut označuje V (režim řízení napětí) nebo W (režim řízení výkonu) za hlavním ukazatelem displeje poslední údaj na displeji je segmentový ukazatel stavu vestavěné baterie (čím je sloupec vyšší, tím více je baterie nabita) Změnu režimu výstupu je možno provést: - pro režim řízení výstupního napětí - podržením spodního ovládacího tlačítka "-" za současného stisknutí a podržení hlavního ovládacího tlačítka - pro režim řízení výstupního výkonu - podržením horního ovládacího tlačítka "+" za současného stisknutí a podržení hlavního ovládacího tlačítka - současným stiskem obou ovládacích tlačítek "+" a "-" dojde k vyvolání kontrolní menu, kde je zobrazen odpor atomizéru, přesné napětí vestavěného článku ve formátu X.XX V a počet potahů od zapnutí gripu. Clearomizér Innokin i16 V sadě je obsažen kvalitní clearomizér Innokin i16, s dvouspirálkovou výměnnou hlavou a obsahem cca. 1.6 ml. Clearomizér se na grip našroubuje a jemně dotáhne. Plnění je možné po vyšroubování plastového náustku, postupným nakapáním liquidu po hraně clearomizéru do vnitřní části, plníme optimálně po horní rysku vyznačenou na clearomizéru. V případě nutnosti očisty clearomizéru je možné clearomizér v prázdném stavu rozšroubovat - odšroubujeme plastový průhledný tank od kovové příruby a můžeme tak vytáhnout středový žhavící systém, a následně provést proplach teplou vodu či výměnu opotřebované žhavící hlavy za novou (opět rozšroubováním hlavy od středového trnu). Clearomizér doporučujeme pravidelně po několika plněních proplachovat, čímž se z knotů i žhavícího systému vypláchnou zbytky usazeného liquidu či jiné nečistoty, které mohou nepříznivě ovlivňovat chuť a výkon clearomizéru. Výměnu žhavící hlavy provádíme vždy, pokud je výkon clearomizéru již omezený (oproti stavu nového), případně neposkytuje optimální chuť i po výplachu vodou.

4 Grip Innokin itaste VV4/VV4-M i clearomizér Innokin i16 jsou samostatně funkční celky, opatřeny standardizovaným 510/eGo (VV4/VV4-M), či ego (i16) závitem - je tak možné grip provozovat s jakýmkoliv atomizérem, tankem, clearomizérem atd., který je tímto šroubením opatřen, stejně tak clearomizér i16 můžeme použít na jakémkoliv gripu či baterii opatřené závitem ego a splňujícím parametry výstupního napětí cca V či výkonu cca 5-10W. Grip si i po vypnutí pamatuje, zda je nastaveno řízení výkonu nebo napětí a jejich poslední zvolené hodnoty. Po vypnutí je vynulován údaj o počtu potahů. *) Nastavení výkonu či napětí používejte s rozvahou, dle doporučení výrobce či prodejce pro používaný typ atomizéru obvykle v rozmezí cca V či 6 až 10W při nevhodném nastavení příliš vysokého výstupního výkonu či napětí může dojít k trvalému poškození atomizéru/kartomizéru/clearomizéru/tanku. Technické parametry a rozměry bateriového gripu: délka: šířka: hmotnost: provedení: 113mm (VV4 750 mah), 132mm (VV4-M 1000 mah) 14mm 57g (VV4), 67g (VV4-M) nerezový tubus s povrchovou úpravou white, black, steel, chromatic výstupní napětí nastavitelné od 3.0V do 6.0V s krokem po 0.1V výstupní výkon nastavitelný od 3.0W do 15.0W s krokem po 0.5W výstupní proud: měření: MAX 4A zbývající kapacita bateriového článku graficky odpor použitého atomizéru s rozlišením 0.1 Ohmu reálný výstupní výkon nebo napětí počat potahů od zapnutí

5 chybová hlášení a ochrana: certifikace: hlášení vybité baterie, odporu atomizéru pod 0.8 Ohmu, nesprávně nasazeného atomizéru, proudová, teplotní ochrana, ochrana proti přetížení, automatické vypnutí při vybití pod 3.3V ISO 22000:2005, FDA, SGS, ROHS, CE, SQ Team atty.cz bez výslovného souhlasu atty.cz není dovoleno tento návod dále obsahově měnit, upravovat či distribuovat s jinými produkty, než výhradně od společnosti atty.cz. Verze 1.0 dne Všechna práva vyhrazena
