1 FS Ktlog 2012/2013 Systémy ukládání vedení THINK CONNECTED.

2 Vítejte v zákznickém servisu Servisní telefon: (CZ) / +421 (0) (SK) Fx pro dotzy: (CZ) / +421 (0) (SK) Fx pro zkázky: (CZ) / +421 (0) (SK) E-mil: info@obo.cz (CZ) / info@obo.sk (SK) Internet: (CZ) / (SK) Využijte přímou linku n zákznický servis OBO! N servisní lince vám denně od 7.30 do hodin zodpovíme veškeré dotzy ohledně celého elektroinstlčního progrmu OBO. Nově strukturovný zákznický servis OBO vám nbízí kompletní progrm: Kompetentní kontktní osoby z všeho regionu Veškeré informce o pletě výrobků OBO Odborné pordenství při speciálních způsobech použití Rychlý přímý přístup ke všem technickým údjům výrobků OBO nejlepší chceme být i z hledisk blízkosti k zákzníkům! 06_FS_Msterktlog_änder_2012 / cs / 25/01/2013 (Export_04065) / 02/05/ OBO FS

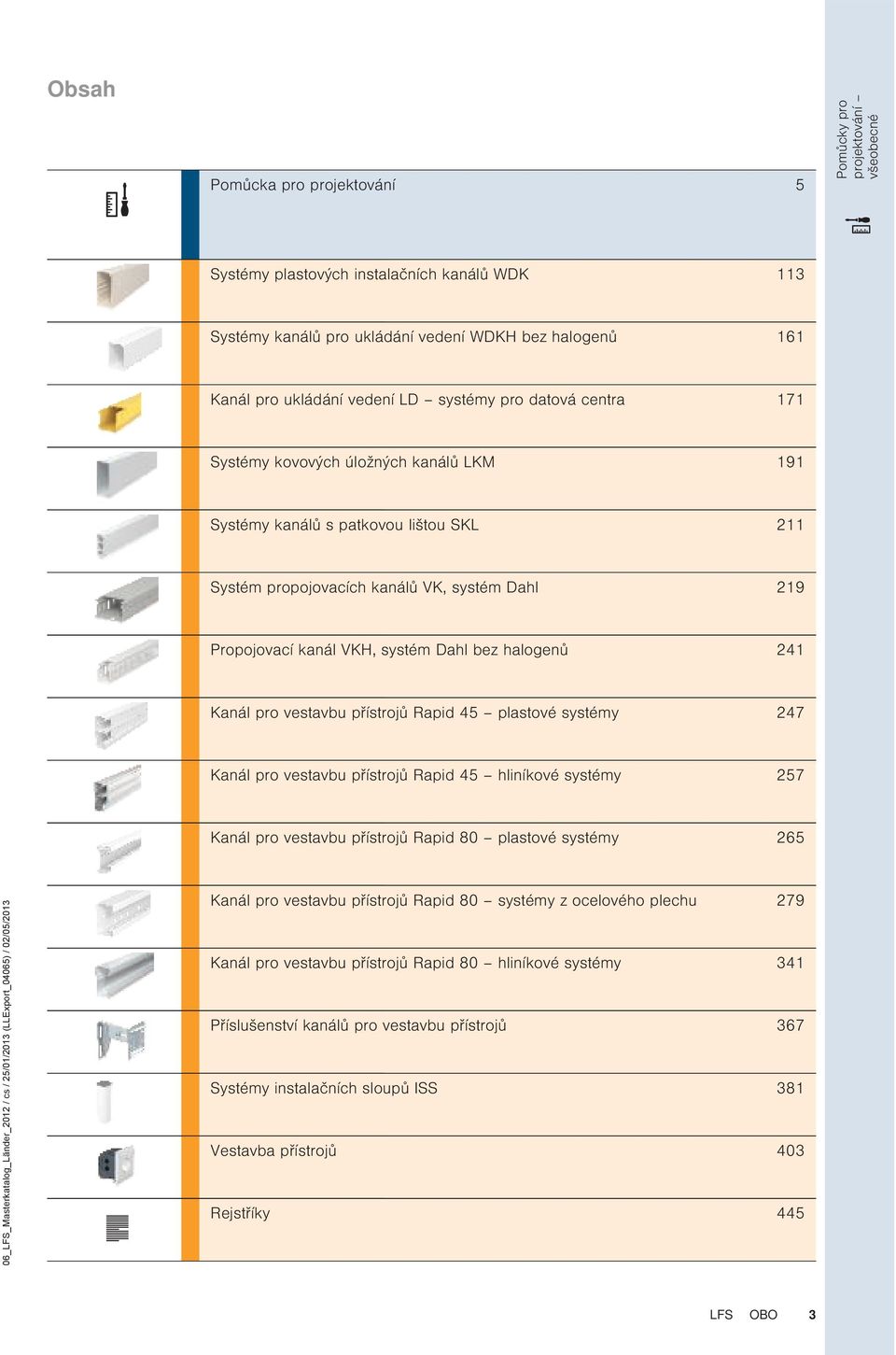

3 Obsh Pomůck pro projektování 5 Pomůcky pro projektování všeobecné Systémy plstových instlčních knálů WDK 113 Systémy knálů pro ukládání vedení WDKH bez hlogenů 161 Knál pro ukládání vedení D systémy pro dtová centr 171 Systémy kovových úložných knálů KM 191 Systémy knálů s ptkovou lištou SK 211 Systém propojovcích knálů VK, systém Dhl 219 Propojovcí knál VKH, systém Dhl bez hlogenů 241 Knál pro vestvbu přístrojů Rpid 45 plstové systémy 247 Knál pro vestvbu přístrojů Rpid 45 hliníkové systémy 257 Knál pro vestvbu přístrojů Rpid 80 plstové systémy _FS_Msterktlog_änder_2012 / cs / 25/01/2013 (Export_04065) / 02/05/2013 Knál pro vestvbu přístrojů Rpid 80 systémy z ocelového plechu 279 Knál pro vestvbu přístrojů Rpid 80 hliníkové systémy 341 Příslušenství knálů pro vestvbu přístrojů 367 Systémy instlčních sloupů ISS 381 Vestvb přístrojů 403 Rejstříky 445 FS OBO 3

4 Pomůcky pro projektování všeobecné OBO semináře FS: Informce z první ruky Rozsáhlým progrmem školení seminářů týkjících se témtu systémů ukládání vedení pomáhá OBO uživtelům odbornými znlostmi z první ruky. Kromě teoretických zákldů je součástí tké prktická relizce při běžné práci. Předávání pozntků zvršují konkrétní příkldy použití výpočtů. Popisky, informce o výrobcích výrobkové listy Usndňujeme Vám život. S rozsáhlým výběrem výrobků, zprcovným n zákldě prktických zkušeností, který Vás účinně podpoří již ve stdiu projektování rozpočtování. Ptří k nim: Popisky Informce o výrobcích Montážní návody Výrobkové listy Tyto mteriály průběžně ktulizujeme lze si je stáhnout kdykoli zdrm z nšich internetových stránek Popisky n internetu Bezpltně lze vyvolt více než zápisů z oblstí KTS, BSS, TBS, FS, EGS UFS. Díky prvidelné ktulizci rozšiřování máte vždy obsáhlý přehled o výrobcích OBO. Přitom máte k dispozici všechny běžné formáty souborů (PDF, DOC, GAEB, HTM, TEXT, XM, ÖNORM). 06_FS_Msterktlog_änder_2012 / cs / 25/01/2013 (Export_04065) / 02/05/ OBO FS

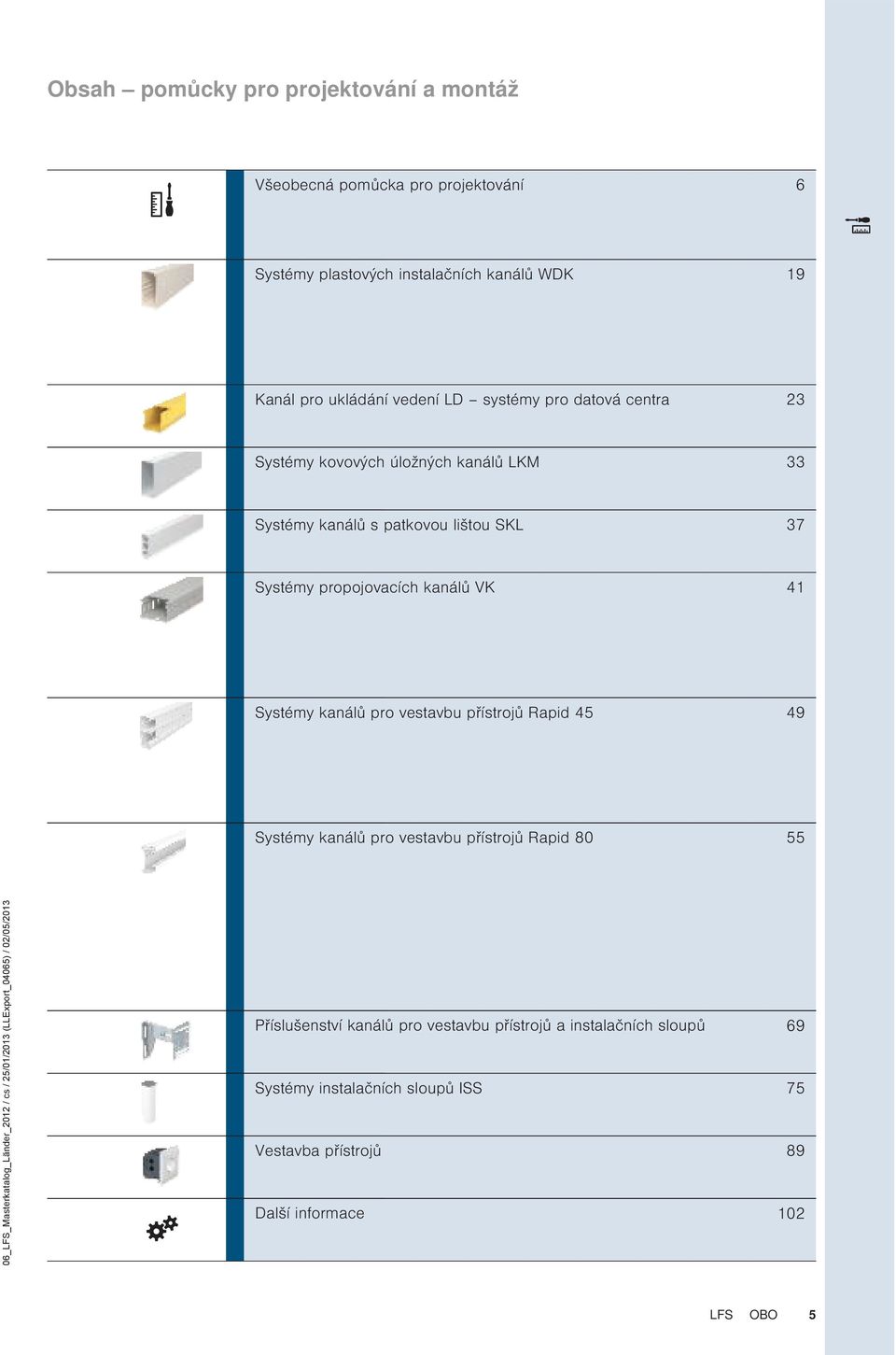

5 Obsh pomůcky pro projektování montáž Všeobecná pomůck pro projektování 6 Systémy plstových instlčních knálů WDK 19 Knál pro ukládání vedení D systémy pro dtová centr 23 Systémy kovových úložných knálů KM 33 Systémy knálů s ptkovou lištou SK 37 Systémy propojovcích knálů VK 41 Systémy knálů pro vestvbu přístrojů Rpid Systémy knálů pro vestvbu přístrojů Rpid _FS_Msterktlog_änder_2012 / cs / 25/01/2013 (Export_04065) / 02/05/2013 Příslušenství knálů pro vestvbu přístrojů instlčních sloupů 69 Systémy instlčních sloupů ISS 75 Vestvb přístrojů 89 Dlší informce 102 FS OBO 5

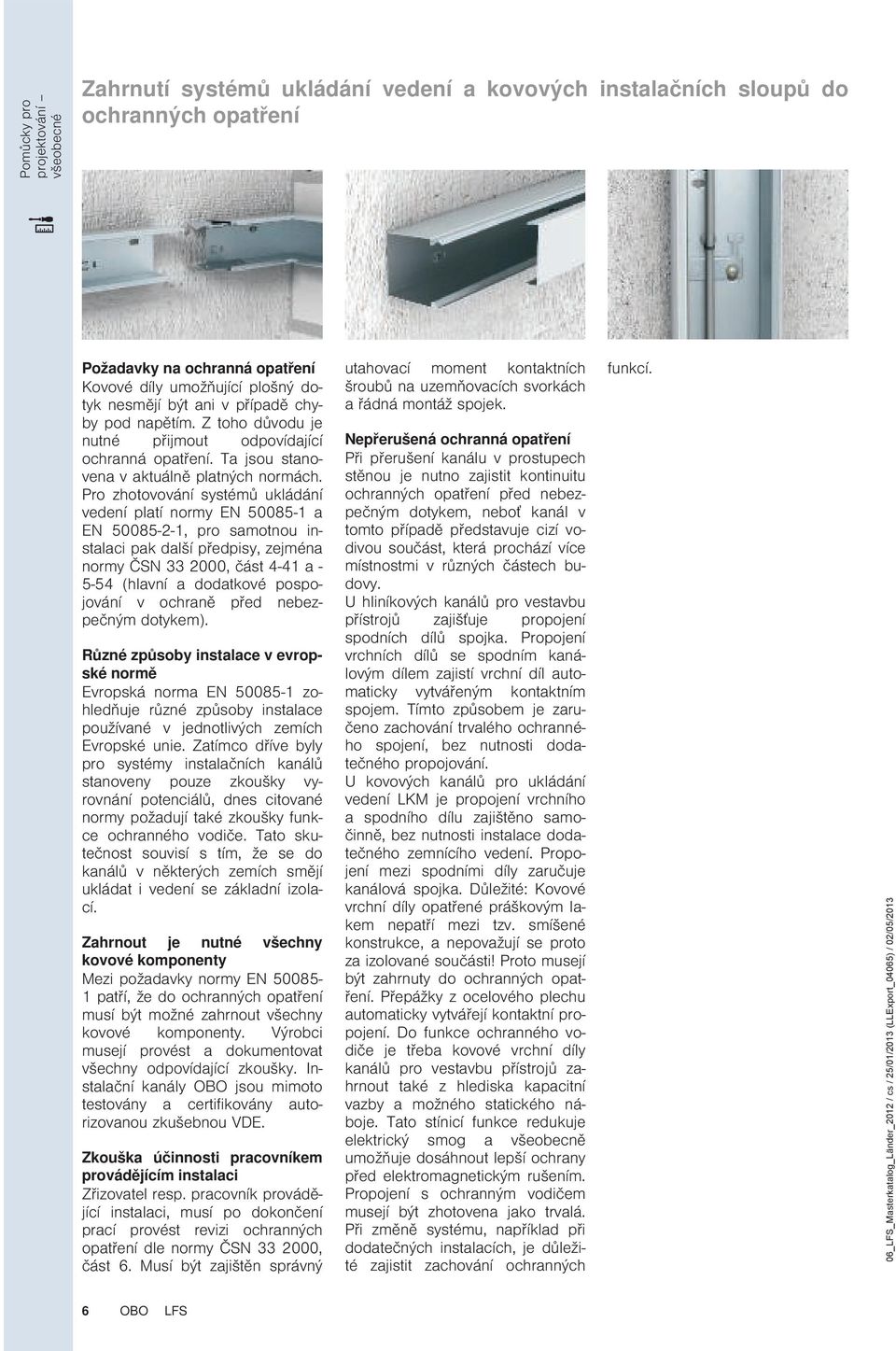

6 Pomůcky pro projektování všeobecné Zhrnutí systémů ukládání vedení kovových instlčních sloupů do ochrnných optření Poždvky n ochrnná optření Kovové díly umožňující plošný dotyk nesmějí být ni v přípdě chyby pod npětím. Z toho důvodu je nutné přijmout odpovídjící ochrnná optření. T jsou stnoven v ktuálně pltných normách. Pro zhotovování systémů ukládání vedení pltí normy EN EN , pro smotnou instlci pk dlší předpisy, zejmén normy ČSN , část (hlvní dodtkové pospojování v ochrně před nebezpečným dotykem). Různé způsoby instlce v evropské normě Evropská norm EN zohledňuje různé způsoby instlce používné v jednotlivých zemích Evropské unie. Ztímco dříve byly pro systémy instlčních knálů stnoveny pouze zkoušky vyrovnání potenciálů, dnes citovné normy poždují tké zkoušky funkce ochrnného vodiče. Tto skutečnost souvisí s tím, že se do knálů v některých zemích smějí ukládt i vedení se zákldní izolcí. Zhrnout je nutné všechny kovové komponenty Mezi poždvky normy EN ptří, že do ochrnných optření musí být možné zhrnout všechny kovové komponenty. Výrobci musejí provést dokumentovt všechny odpovídjící zkoušky. Instlční knály OBO jsou mimoto testovány certifikovány utorizovnou zkušebnou VDE. Zkoušk účinnosti prcovníkem provádějícím instlci Zřizovtel resp. prcovník provádějící instlci, musí po dokončení prcí provést revizi ochrnných optření dle normy ČSN , část 6. Musí být zjištěn správný uthovcí moment kontktních šroubů n uzemňovcích svorkách řádná montáž spojek. Nepřerušená ochrnná optření Při přerušení knálu v prostupech stěnou je nutno zjistit kontinuitu ochrnných optření před nebezpečným dotykem, neboť knál v tomto přípdě předstvuje cizí vodivou součást, která prochází více místnostmi v různých částech budovy. U hliníkových knálů pro vestvbu přístrojů zjišťuje propojení spodních dílů spojk. Propojení vrchních dílů se spodním knálovým dílem zjistí vrchní díl utomticky vytvářeným kontktním spojem. Tímto způsobem je zručeno zchování trvlého ochrnného spojení, bez nutnosti dodtečného propojování. U kovových knálů pro ukládání vedení KM je propojení vrchního spodního dílu zjištěno smočinně, bez nutnosti instlce dodtečného zemnícího vedení. Propojení mezi spodními díly zručuje knálová spojk. Důležité: Kovové vrchní díly optřené práškovým lkem neptří mezi tzv. smíšené konstrukce, nepovžují se proto z izolovné součásti! Proto musejí být zhrnuty do ochrnných optření. Přepážky z ocelového plechu utomticky vytvářejí kontktní propojení. Do funkce ochrnného vodiče je třeb kovové vrchní díly knálů pro vestvbu přístrojů zhrnout tké z hledisk kpcitní vzby možného sttického náboje. Tto stínicí funkce redukuje elektrický smog všeobecně umožňuje dosáhnout lepší ochrny před elektromgnetickým rušením. Propojení s ochrnným vodičem musejí být zhotoven jko trvlá. Při změně systému, npříkld při dodtečných instlcích, je důležité zjistit zchování ochrnných funkcí. 06_FS_Msterktlog_änder_2012 / cs / 25/01/2013 (Export_04065) / 02/05/ OBO FS

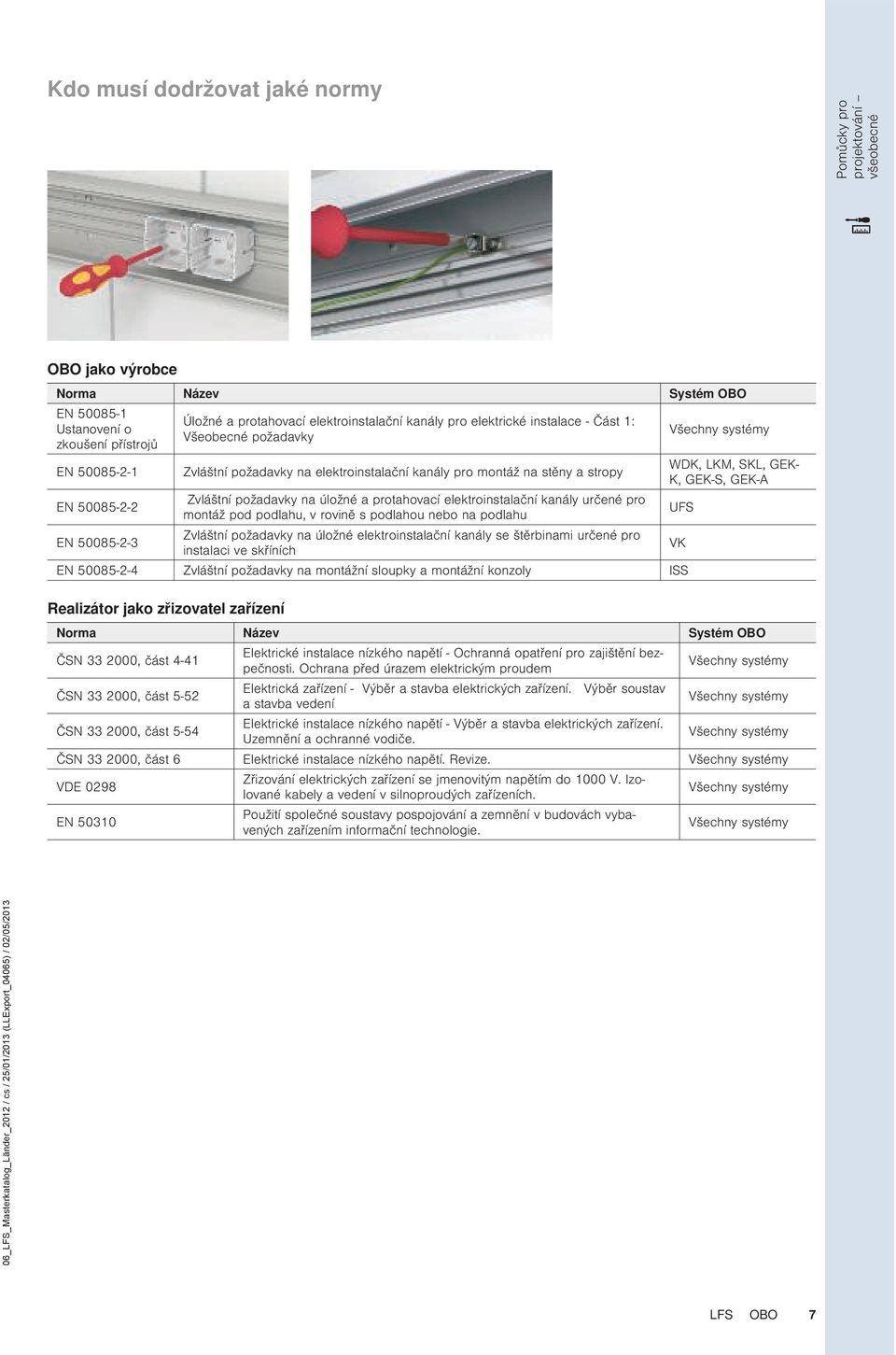

7 Kdo musí dodržovt jké normy Pomůcky pro projektování všeobecné OBO jko výrobce Norm Název Systém OBO EN Ustnovení o zkoušení přístrojů EN EN EN Úložné prothovcí elektroinstlční knály pro elektrické instlce - Část 1: Všeobecné poždvky Zvláštní poždvky n elektroinstlční knály pro montáž n stěny stropy Zvláštní poždvky n úložné prothovcí elektroinstlční knály určené pro montáž pod podlhu, v rovině s podlhou nebo n podlhu Zvláštní poždvky n úložné elektroinstlční knály se štěrbinmi určené pro instlci ve skříních EN Zvláštní poždvky n montážní sloupky montážní konzoly ISS Relizátor jko zřizovtel zřízení Všechny systémy WDK, KM, SK, GEK- K, GEK-S, GEK-A Norm Název Systém OBO ČSN , část 4-41 ČSN , část 5-52 ČSN , část 5-54 Elektrické instlce nízkého npětí - Ochrnná optření pro zjištění bezpečnosti. Ochrn před úrzem elektrickým proudem Elektrická zřízení - Výběr stvb elektrických zřízení. Výběr soustv stvb vedení Elektrické instlce nízkého npětí - Výběr stvb elektrických zřízení. Uzemnění ochrnné vodiče. UFS VK Všechny systémy Všechny systémy Všechny systémy ČSN , část 6 Elektrické instlce nízkého npětí. Revize. Všechny systémy VDE 0298 EN Zřizování elektrických zřízení se jmenovitým npětím do 1000 V. Izolovné kbely vedení v silnoproudých zřízeních. Použití společné soustvy pospojování zemnění v budovách vybvených zřízením informční technologie. Všechny systémy Všechny systémy 06_FS_Msterktlog_änder_2012 / cs / 25/01/2013 (Export_04065) / 02/05/2013 FS OBO 7

8 Pomůcky pro projektování všeobecné Jk určím objem kbelů? Průměr kbelu potřebný prostor; 1 = průměr v milimetrech, 2 = potřebný prostor v cm² Důležitým kritériem pro výběr potřebné velikosti knálového systému je objem ukládných kbelů. Protože kbely neleží nikdy zcel vedle sebe bsolutně prlelně, nestčí vzít při výpočtu plnění kbely v úvhu pouze průměr kbelu. Reálný zákld dimenzování poskytuje vzorec (2r)². Abychom vám usndnili práci, uvádíme n této dvojstrně průměr potřebu míst nejdůležitějších typů kbelů. Důležité: Tyto hodnoty předstvují hodnoty průměrné, které se mohou mezi jednotlivými výrobci lišit. Přesné hodnoty zjistíte z ktlogových údjů konkrétního výrobce. Správná volb S výběrem správné velikosti knálu vám pomůže tbulk n této strně. Kromě užitečného průřezu dného knálu dbejte tké n poždvky norem v oblsti činitele plnění přípustného zhřívání kbelů. Výpočet pomocí vzorce (2r)² Průměr vypovídá o skutečných prostorových potřebách kbelu jen velice málo. Vypočítejte: (2r)². Tto hodnot odráží relistickou potřebu míst včetně meziprostorů. 06_FS_Msterktlog_änder_2012 / cs / 25/01/2013 (Export_04065) / 02/05/ OBO FS

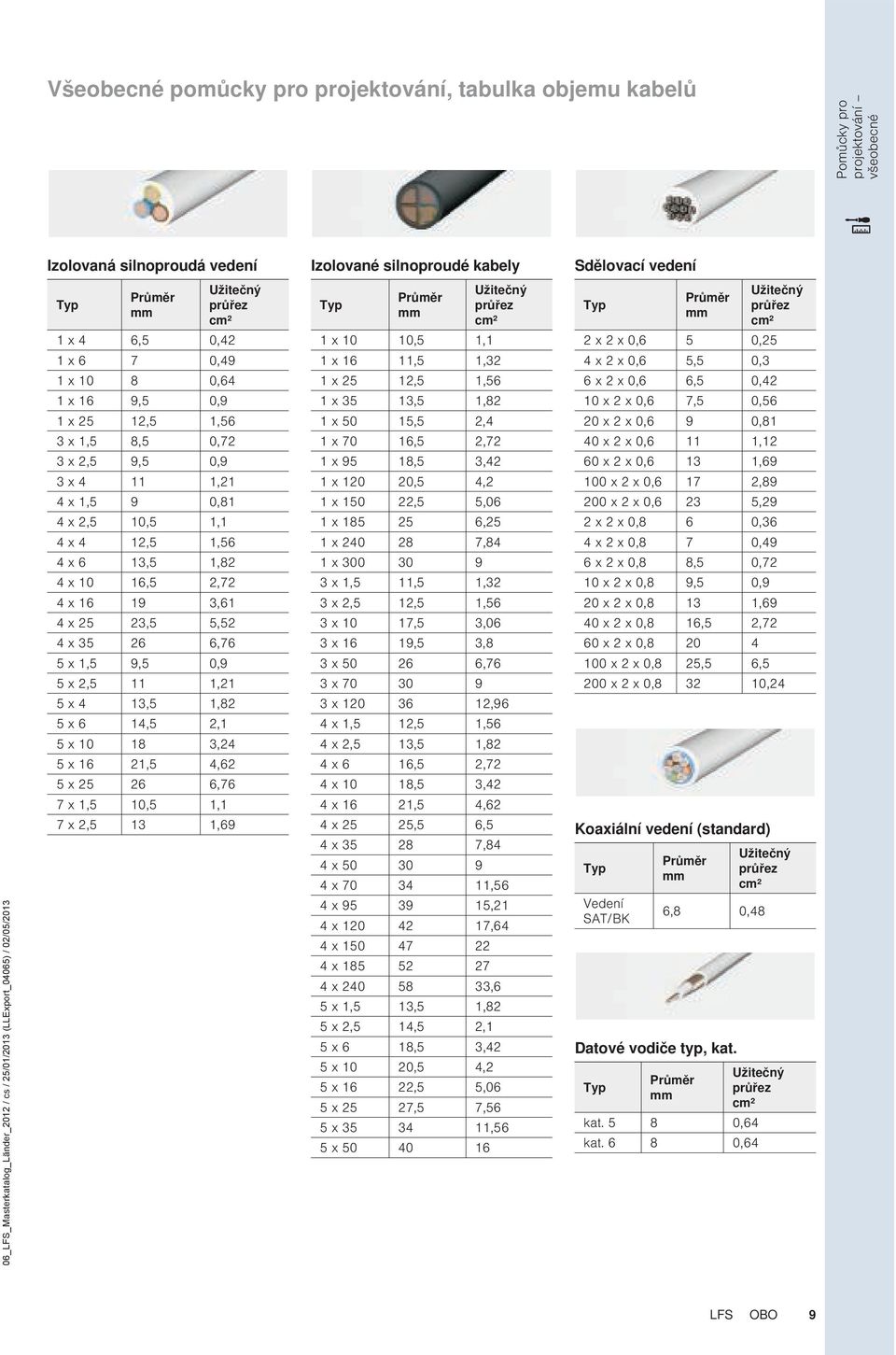

9 Všeobecné pomůcky pro projektování, tbulk objemu kbelů Pomůcky pro projektování všeobecné Izolovná silnoproudá vedení Izolovné silnoproudé kbely Sdělovcí vedení 06_FS_Msterktlog_änder_2012 / cs / 25/01/2013 (Export_04065) / 02/05/2013 Průměr Užitečný průřez cm² 1 x 4 6,5 0,42 1 x 6 7 0,49 1 x ,64 1 x 16 9,5 0,9 1 x 25 12,5 1,56 3 x 1,5 8,5 0,72 3 x 2,5 9,5 0,9 3 x ,21 4 x 1,5 9 0,81 4 x 2,5 10,5 1,1 4 x 4 12,5 1,56 4 x 6 13,5 1,82 4 x 10 16,5 2,72 4 x ,61 4 x 25 23,5 5,52 4 x ,76 5 x 1,5 9,5 0,9 5 x 2,5 11 1,21 5 x 4 13,5 1,82 5 x 6 14,5 2,1 5 x ,24 5 x 16 21,5 4,62 5 x ,76 7 x 1,5 10,5 1,1 7 x 2,5 13 1,69 Průměr 1 x 10 10,5 1,1 Užitečný průřez cm² 1 x 16 11,5 1,32 1 x 25 12,5 1,56 1 x 35 13,5 1,82 1 x 50 15,5 2,4 1 x 70 16,5 2,72 1 x 95 18,5 3,42 1 x ,5 4,2 1 x ,5 5,06 1 x ,25 1 x ,84 1 x x 1,5 11,5 1,32 3 x 2,5 12,5 1,56 3 x 10 17,5 3,06 3 x 16 19,5 3,8 3 x ,76 3 x x ,96 4 x 1,5 12,5 1,56 4 x 2,5 13,5 1,82 4 x 6 16,5 2,72 4 x 10 18,5 3,42 4 x 16 21,5 4,62 4 x 25 25,5 6,5 4 x ,84 4 x x ,56 4 x ,21 4 x ,64 4 x x x ,6 5 x 1,5 13,5 1,82 5 x 2,5 14,5 2,1 5 x 6 18,5 3,42 5 x 10 20,5 4,2 5 x 16 22,5 5,06 5 x 25 27,5 7,56 5 x ,56 5 x Průměr Užitečný průřez cm² 2 x 2 x 0,6 5 0,25 4 x 2 x 0,6 5,5 0,3 6 x 2 x 0,6 6,5 0,42 10 x 2 x 0,6 7,5 0,56 20 x 2 x 0,6 9 0,81 40 x 2 x 0,6 11 1,12 60 x 2 x 0,6 13 1, x 2 x 0,6 17 2, x 2 x 0,6 23 5,29 2 x 2 x 0,8 6 0,36 4 x 2 x 0,8 7 0,49 6 x 2 x 0,8 8,5 0,72 10 x 2 x 0,8 9,5 0,9 20 x 2 x 0,8 13 1,69 40 x 2 x 0,8 16,5 2,72 60 x 2 x 0, x 2 x 0,8 25,5 6,5 200 x 2 x 0, ,24 Koxiální vedení (stndrd) Vedení SAT/BK Průměr Užitečný průřez cm² 6,8 0,48 Dtové vodiče typ, kt. Průměr Užitečný průřez cm² kt ,64 kt ,64 FS OBO 9

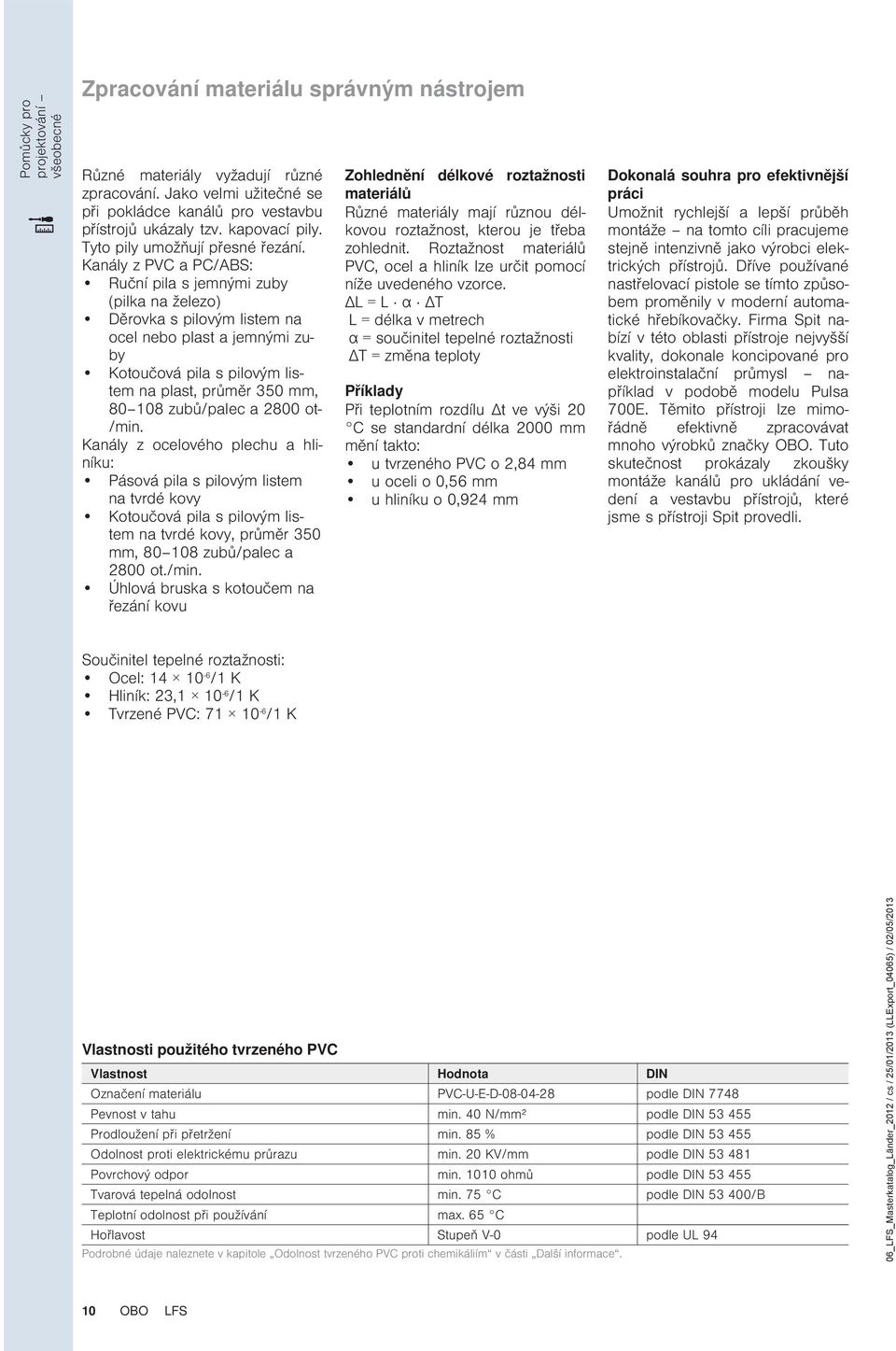

10 Pomůcky pro projektování všeobecné Zprcování mteriálu správným nástrojem Různé mteriály vyždují různé zprcování. Jko velmi užitečné se při pokládce knálů pro vestvbu přístrojů ukázly tzv. kpovcí pily. Tyto pily umožňují přesné řezání. Knály z PVC PC/ABS: Ruční pil s jemnými zuby (pilk n železo) Děrovk s pilovým listem n ocel nebo plst jemnými zuby Kotoučová pil s pilovým listem n plst, průměr 350, zubů/plec 2800 ot- /min. Knály z ocelového plechu hliníku: Pásová pil s pilovým listem n tvrdé kovy Kotoučová pil s pilovým listem n tvrdé kovy, průměr 350, zubů/plec 2800 ot./min. Úhlová brusk s kotoučem n řezání kovu Zohlednění délkové roztžnosti mteriálů Různé mteriály mjí různou délkovou roztžnost, kterou je třeb zohlednit. Roztžnost mteriálů PVC, ocel hliník lze určit pomocí níže uvedeného vzorce. Δ = α ΔT = délk v metrech α = součinitel tepelné roztžnosti ΔT = změn teploty Příkldy Při teplotním rozdílu Δt ve výši 20 C se stndrdní délk 2000 mění tkto: u tvrzeného PVC o 2,84 u oceli o 0,56 u hliníku o 0,924 Dokonlá souhr pro efektivnější práci Umožnit rychlejší lepší průběh montáže n tomto cíli prcujeme stejně intenzivně jko výrobci elektrických přístrojů. Dříve používné nstřelovcí pistole se tímto způsobem proměnily v moderní utomtické hřebíkovčky. Firm Spit nbízí v této oblsti přístroje nejvyšší kvlity, dokonle koncipovné pro elektroinstlční průmysl npříkld v podobě modelu Puls 700E. Těmito přístroji lze mimořádně efektivně zprcovávt mnoho výrobků znčky OBO. Tuto skutečnost prokázly zkoušky montáže knálů pro ukládání vedení vestvbu přístrojů, které jsme s přístroji Spit provedli. Součinitel tepelné roztžnosti: Ocel: /1 K Hliník: 23, /1 K Tvrzené PVC: /1 K Vlstnosti použitého tvrzeného PVC Vlstnost Hodnot DIN Oznčení mteriálu PVC-U-E-D podle DIN 7748 Pevnost v thu min. 40 N/² podle DIN Prodloužení při přetržení min. 85 % podle DIN Odolnost proti elektrickému průrzu min. 20 KV/ podle DIN Povrchový odpor min ohmů podle DIN Tvrová tepelná odolnost min. 75 C podle DIN /B Teplotní odolnost při používání mx. 65 C Hořlvost Stupeň V-0 podle U 94 Podrobné údje nleznete v kpitole Odolnost tvrzeného PVC proti chemikáliím v části Dlší informce. 06_FS_Msterktlog_änder_2012 / cs / 25/01/2013 (Export_04065) / 02/05/ OBO FS

11 Bezhlogenové knály z PC/ABS Pomůcky pro projektování všeobecné 06_FS_Msterktlog_änder_2012 / cs / 25/01/2013 (Export_04065) / 02/05/2013 Bezhlogenový mteriál proti jedovtým splinám v přípdě požáru. V důsledku stále rostoucího význmu uceleného pohledu n koncepci požární ochrny v budovách nelze opomenout využívání bezhlogenových plstů. Jko ekologická lterntiv ke klsickým plstům přichází v úvhu pouze bezhlogenový mteriál neobshující fluor, chlor brom. S přibližně 400 tisíci tun plstu, kždoročně vyprodukovnými jen v Německu, je si 12 různých druhů plstu druhým nejrozšířenějším mteriálem v elektroinstlčním průmyslu hned po kovech. Nepostrdtelnost plstu zvyšují výborné izolční vlstnosti sndné zprcování. Ke snižování hořlvosti plstů se používjí látky snižující hořlvost. Nejběžnější látky snižující hořlvost jsou zloženy n hlogenových sloučeninách. Používání hlogenových sloučenin je všk vhodné vyloučit, neboť bezhlogenové mteriály produkují v přípdě požáru podsttně menší množství jedovtých splin. Normy legisltiv stále čstěji poždují využívt bezhlogenové mteriály. V elektroinstlční technice se to v rozhodující míře dotýká zejmén kbelů, vedení, úložných systémů přístrojů. Ve společnosti OBO hrje požární ochrn velkou roli. V oblsti nástěnných stropních knálů pro ukládání vedení WDK mezi propojovcími knály VK pro výrobu skříňových rozvděčů nleznete pro intenzivně rostoucí trh bezhlogenových provedení všechny běžné rozměry dílů. FS OBO 11

12 Pomůcky pro projektování všeobecné Individuální speciální brvy Plstové knály Široká plet stndrdních brev mnoho relizovtelných speciálních brev umožňují systémy ukládání vedení brevně integrovt do kždého kncelářského prostředí. Systémy knálů pro ukládání vedení pro vestvbu přístrojů z plstu nbízíme ve stndrdním dodcím progrmu v brvách RA čistě bílá (RA 9010), světle šedá (RA 7035), šedá (RA 7030) krémově bílá (RA 9001). Knály z ocelového plechu hliníku U systémů knálů pro vestvbu přístrojů instlčních sloupů z ocelového plechu nebo hliníku máme v nbídce stndrdní brvy čistě bílá, světle šedá krémově bílá. Díky práškovému lkování jsou v oblsti prvků z ocelového plechu hliníku možné i všechny osttní brevné odstíny RA. Kromě stndrdu RA lze povrchovou úprvu n přání provést tké v brvách NCS DB. 06_FS_Msterktlog_änder_2012 / cs / 25/01/2013 (Export_04065) / 02/05/ OBO FS

13 06_FS_Msterktlog_änder_2012 / cs / 25/01/2013 (Export_04065) / 02/05/2013 Pomůcky pro projektování všeobecné Brevné odchylky V oblsti knálů tvrových dílů z PVC dochází k brevným odchylkám podmíněným vlstnostmi mteriálu. Jejich příčinou jsou rozdíly ve stupni lesklosti různých povrchů, které pohlcují pouze část dopdjícího světl. Povrchy lkovné s mtným leskem "mtovné" povrchy u vstřikovných dílů mjí různou strukturu, tedy i stupeň lesklosti. Nprosté shodnosti nelze dosáhnout. N čistém povrchu brv působí jsnějším dojmem (větší odrzivost), n mtném pk tmvším (větší mír pohlcování světl). Detekovt rozdíly měřicí technikou je tudíž mimořádně obtížné. FS OBO 13

14 Pomůcky pro projektování všeobecné Individuální řešení Objevte netušené možnosti Speciální metod plikce umožňuje brilntně nnést n povrch knálů tké nejrůznější dekory. ze ji použít s knály pro vestvbu přístrojů Rpid 80 GS (ocel) i Rpid 45 Rpid 80 GA (hliník). Zcel mimořádný prvek předstvují instlční sloupy ISS s jedinečným designem. Dekory jsou odolné proti světlu úderům, díky čemuž doshují vyšší životnosti než stndrdní práškové lky. Umožňují tk ještě působivěji podtrhnout individuálně uprvené stěny nekldou žádné meze předstvivosti. 06_FS_Msterktlog_änder_2012 / cs / 25/01/2013 (Export_04065) / 02/05/ OBO FS

15 06_FS_Msterktlog_änder_2012 / cs / 25/01/2013 (Export_04065) / 02/05/2013 Pomůcky pro projektování všeobecné FS OBO 15

16 Pomůcky pro projektování všeobecné Příkldy dekorů Wengé Kořenové dřevo A7 Mhgon Zebr eoprd Kprdí Krbon Objednávání Uvedené dekory předstvují pouze výběr z dostupných designů. Chcete-li poždovný prostor zušlechtit individuálním knálem pro vestvbu přístrojů nebo jedinečným instlčním sloupem, kontktujte nás. 06_FS_Msterktlog_änder_2012 / cs / 25/01/2013 (Export_04065) / 02/05/ OBO FS

17 06_FS_Msterktlog_änder_2012 / cs / 25/01/2013 (Export_04065) / 02/05/2013 Pomůcky pro projektování všeobecné Mrmor bílý 9070 Žul 101 Mrmor Crrr Žul červená Mrmor červený Žul červená/černá Žul béžová Mrmor zelený FS OBO 17

18 18 OBO FS

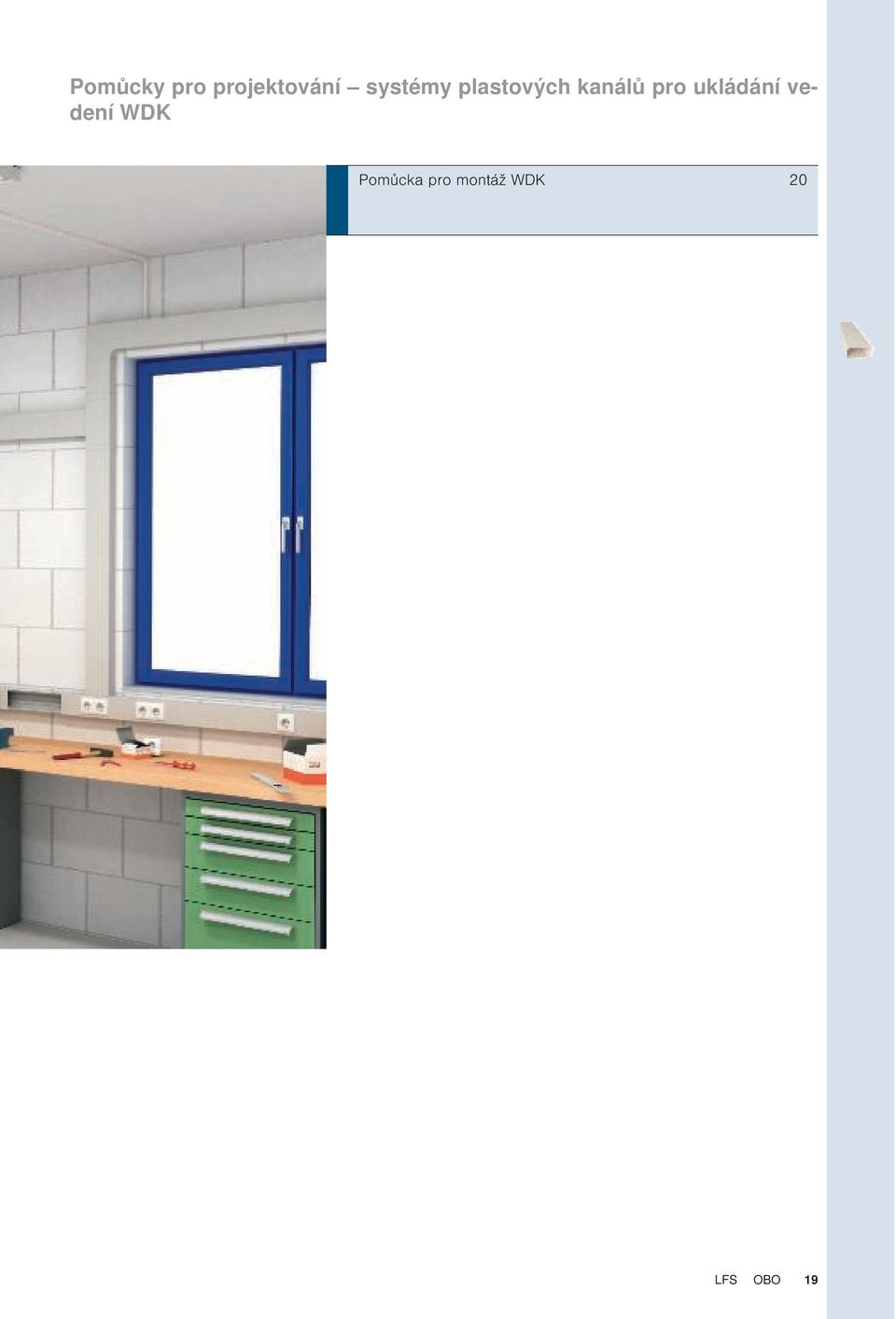

19 Pomůcky pro projektování systémy plstových knálů pro ukládání vedení WDK Pomůck pro montáž WDK 20 FS OBO 19

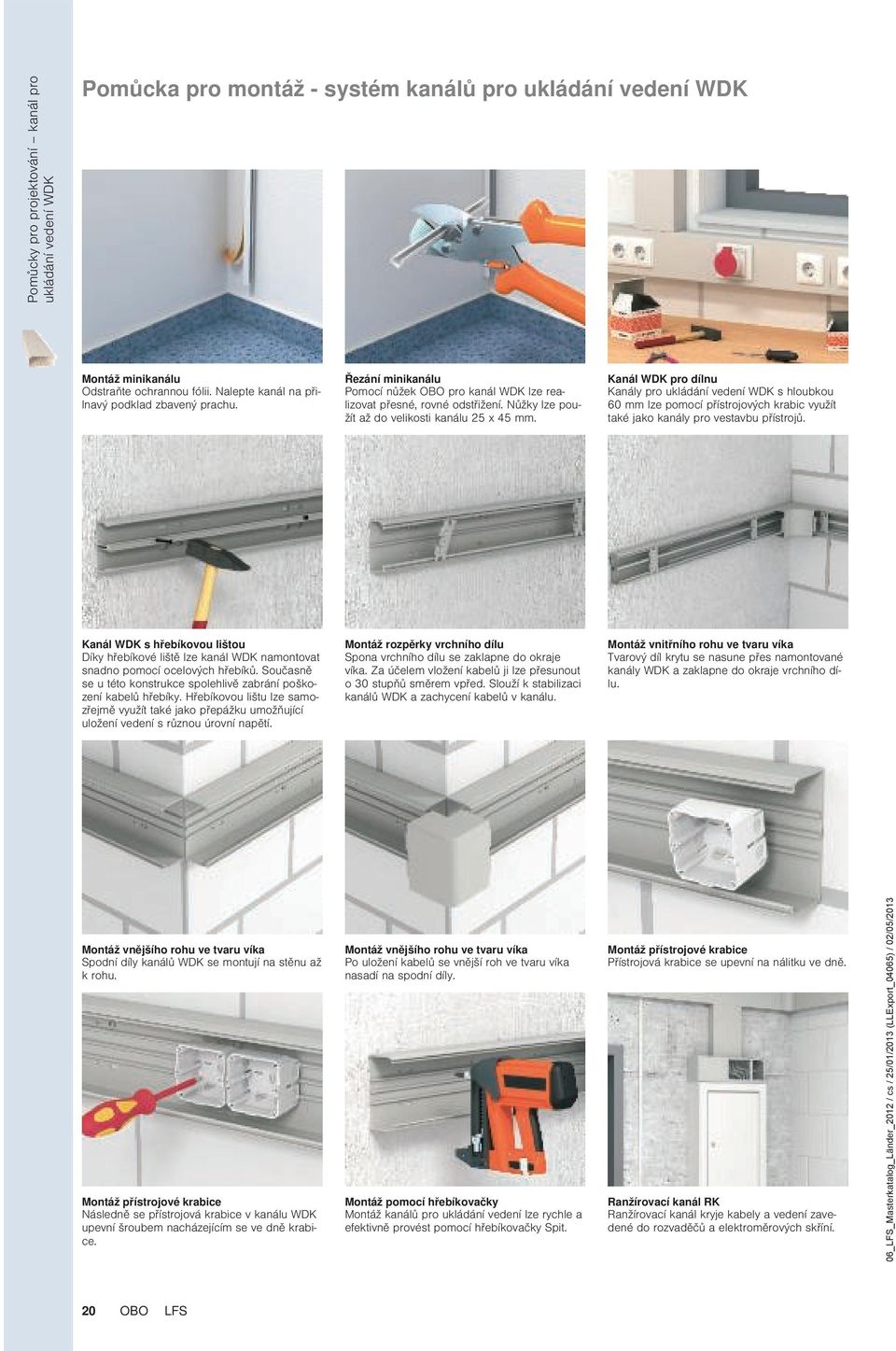

20 Pomůcky pro projektování knál pro ukládání vedení WDK Pomůck pro montáž - systém knálů pro ukládání vedení WDK Montáž miniknálu Odstrňte ochrnnou fólii. Nlepte knál n přilnvý podkld zbvený prchu. Řezání miniknálu Pomocí nůžek OBO pro knál WDK lze relizovt přesné, rovné odstřižení. Nůžky lze použít ž do velikosti knálu 25 x 45. Knál WDK pro dílnu Knály pro ukládání vedení WDK s hloubkou 60 lze pomocí přístrojových krbic využít tké jko knály pro vestvbu přístrojů. Knál WDK s hřebíkovou lištou Díky hřebíkové liště lze knál WDK nmontovt sndno pomocí ocelových hřebíků. Součsně se u této konstrukce spolehlivě zbrání poškození kbelů hřebíky. Hřebíkovou lištu lze smozřejmě využít tké jko přepážku umožňující uložení vedení s různou úrovní npětí. Montáž rozpěrky vrchního dílu Spon vrchního dílu se zklpne do okrje vík. Z účelem vložení kbelů ji lze přesunout o 30 stupňů směrem vpřed. Slouží k stbilizci knálů WDK zchycení kbelů v knálu. Montáž vnitřního rohu ve tvru vík Tvrový díl krytu se nsune přes nmontovné knály WDK zklpne do okrje vrchního dílu. Montáž vnějšího rohu ve tvru vík Spodní díly knálů WDK se montují n stěnu ž k rohu. Montáž přístrojové krbice Následně se přístrojová krbice v knálu WDK upevní šroubem ncházejícím se ve dně krbice. Montáž vnějšího rohu ve tvru vík Po uložení kbelů se vnější roh ve tvru vík nsdí n spodní díly. Montáž pomocí hřebíkovčky Montáž knálů pro ukládání vedení lze rychle efektivně provést pomocí hřebíkovčky Spit. Montáž přístrojové krbice Přístrojová krbice se upevní n nálitku ve dně. Rnžírovcí knál RK Rnžírovcí knál kryje kbely vedení zvedené do rozvděčů elektroměrových skříní. 06_FS_Msterktlog_änder_2012 / cs / 25/01/2013 (Export_04065) / 02/05/ OBO FS

21 06_FS_Msterktlog_änder_2012 / cs / 25/01/2013 (Export_04065) / 02/05/2013 Pomůcky pro projektování knál pro ukládání vedení WDK RK, montáž příchytek Příchytky (příchytk OBO Quick Pg16) se montují nprvo nlevo nd rozvděč pomocí ntloukcích hmoždinek. Jsou součástí dodávky koncových dílů. RK, montáž koncových dílů Koncové díly se do příchytek upevňují zklpnutím. RK, řezání vrchního dílu Pomocí rámové pilky běžně dostupné v obchodní síti se přiřezávjí vrchní díly n příslušnou délku. RK, montáž vrchního dílu Vrchní díl jednoduše zklpněte do koncových dílů. RK, montáž čelního krytu Nsďte čelní kryt n sponu vrchního dílu. RK, hotová montáž Rnžírovcí knál umožňuje čisté uložení, i když je třeb zkrýt mnoho kbelů vedení. FS OBO 21

22 Zkušební znčky KEMA-KEUR, Nizozemí Underwriters bortories Inc., USA + CSA, Knd Zkoušeno nárzem, Spolkový úřd pro civilní obrnu, Německo Verbnd der Elektrotechnik, Elektronik, Informtionstechnik e.v., Německo South Africn Bureu of Stndrds Dlší informce 06_FS_Msterktlog_änder_2012 / cs / 25/01/2013 (Export_04065) / 02/05/ OBO FS

23 Mteriály plst 06_FS_Msterktlog_änder_2012 / cs / 25/01/2013 (Export_04065) / 02/05/2013 ABS/ASA Akrylnitril-butdien-styrol Teplotní odolnost: trvlá do 70 C, krátkodobá do cc 85 C do cc minus 40 C*. Odolný vůči Kyselin mrvenčí, kyselin citronová, kyselin mléčná. Podmíněně odolný vůči Kyselin chlorovodíková, kyselin sírová. Neodolný vůči Aceton, benzin, benzol, ředidl pro brvy lky, kyselin máselná, chlor, kyselin octová, kyselin dusičná. Nebezpečí trhliny vzniklé pnutím Reltivně vysoké, podobně jko u polystyrénu. GUM POM Pryž Polycetl (polyoxymetylen, polyformldehyd) Teplotní odolnost: trvlá do 100 C, krátkodobá do cc 130 C do cc minus 40 C*. Odolný vůči Aceton, éter, benzin, slbá kyselin octová, benzol, topný olej, oleje tuky, toluen. Neodolný vůči Metylenchlorid, trichloretylen, kyselin chlorovodíková, kyselin dusičná, kyselin sírová. Nebezpečí trhliny vzniklé pnutím Mlá PA Polymid Teplotní odolnost: trvlá do 90 C, krátkodobá do cc 130 C do cc minus 40 C*. Chemická odolnost všeobecně jko u polyetylénu. Odolný vůči Benzin, benzol, nft, ceton, ředidl pro brvy lky, oleje tuky. Neodolný vůči Bělící louhy, většin kyselin, chlór. Nebezpečí trhliny vzniklé pnutím Ve vlhkém vzduchu mlé, pouze při působení některých vodných roztoků solí. U velmi vysušených dílů (vysoká teplot extrémně nízká vlhkost vzduchu) vysoká citlivost vůči pohonným hmotám různým ředidlům. PA/GF Polymid, zesílený skelnými vlákny Teplotní odolnost: trvlá do C, krátkodobá do cc 160 C do cc minus 40 C*. Odolný vůči Benzin, benzol, nft, ceton, ředidl pro brvy lky, oleje tuky. Mlá náchylnost n vznik trhlin. Neodolný vůči Bělící louhy, většin kyselin, chlór. Nebezpečí trhliny vzniklé pnutím Ve vlhkém vzduchu mlé, pouze při působení některých vodných roztoků solí. U velmi vysušených dílů (vysoká teplot extrémně nízká vlhkost vzduchu) vysoká citlivost vůči pohonným hmotám různým ředidlům. PC Polykrbonát Teplotní odolnost: trvlá do cc 110 C (ve vodě 60 C), krátkodobá do 125 C do cc minus 35 C*. Odolný vůči Benzín, terpentýn, většin slbých kyselin. Neodolný vůči Aceton, benzol, chlór, metylenchlorid, většin koncentrovných kyselin. Nebezpečí trhliny vzniklé pnutím Reltivně mlé, mezi látky způsobující trhliny ptří mimo jiné benzín, romtické uhlovodíky, metnol, butnol, ceton, terpentýn. PC/ABS Polykrbonát/Akrylnitrilbutdienstyrol Krátkodobě do cc 105 C, oblst tvení při cc 200 C, tepelný rozkld při 300 C. Od tloušťky mteriálu 1,5 se doshuje U94 V- 0. Od tloušťky mteriálu 1 se doshuje teploty žhvé smyčky ve výši 960 C dle IEC Odolný vůči Minerálním kyselinám, orgnickým kyselinám vodntým solným roztokům Podmíněně odolný vůči zásdám, chlorouhlovodíkům, romtickým sloučeninám celé řdě tuků olejů (jejich součástem) PE Polyetylén Teplotní odolnost: tvrdé druhy trvle do cc 90 C, krátkodobě do cc 105 C, měkké druhy trvle do cc 80 C, krátkodobě do cc 100 C do minus cc 40 C*. Odolný vůči ouhy norgnické kyseliny. Podmíněně odolný vůči Aceton, orgnické kyseliny, benzín, benzol, nft, většin olejů. Neodolný vůči Chlór, uhlovodíky, oxidující kyseliny. Nebezpečí trhliny vzniklé pnutím Reltivně vysoké. Trhliny mohou být způsobeny mimo jiné cetonem, různými lkoholy, kyselinou mrvenčí, etnolem, benzínem, benzolem, kyselinou máslovou, kyselinou octovou, formldehydem, různými oleji, petrojelem, propnolem, kyselinou dusičnou, kyselinou solnou, kyselinou sírovou, roztoky mýdl, terpentýnem, trichlóretylénem, kyselinou citronovou. PPO Polyfenylenoxid Teplotní odolnost: -30 ž 85 C Neodolný vůči Oleje, tuky, mziv pliv PP Polypropylén Teplotní odolnost: trvlá do 90 C, krátkodobá do cc 110 C do cc minus 30 C*. Chemická odolnost všeobecně jko u polyetylénu. Odolný vůči ouhy norgnické kyseliny Podmíněně odolný vůči Aceton, orgnické kyseliny, benzín, benzol, nft, většin olejů Neodolný vůči Chlór, uhlovodíky, oxidující kyseliny Nebezpečí trhliny vzniklé pnutím Mlé, pouze při působení některých kyselin, npř. kyseliny chromové, fluorovodíkové, chlorovodíkové oxidu dusného. PS Polystyrol Teplotní odolnost: Vzhledem k poměrně vysoké citlivosti vůči chemickým vlivům nelze doporučit používání při teplotách překrčujících normální pokojovou teplotu resp. cc 25 C. Odolnost proti chldu: do cc minus 40 C*. Odolný vůči Alkálie, většin kyselin, lkohol. Podmíněně odolný vůči Oleje tuky. Neodolný vůči Kyselin máselná, koncentrovná kyselin dusičná, koncentrovná kyselin octová, ceton, éter, benzín benzol, ředidl brev lků, chlór, nft. Nebezpečí trhliny vzniklé pnutím Reltivně vysoké. Trhliny mohou být způsobeny mimo jiné cetonem, éterem, benzínem, cyklohexnem, heptnem, metnolem, propnolem, změkčovdly některých PVC kbelových směsí. Dlší informce FS OBO 103

24 Mteriály plst PVC Polyvinylchlorid Teplotní odolnost: trvlá do 65 C, krátkodobá do cc 75 C do cc minus 30 C*. Odolný vůči Slbé kyseliny, louhy, oleje tuky, benzín. Neodolný vůči Silné kyseliny, benzol, ceton, jód, toluen, trichloretylén. Nebezpečí trhliny vzniklé pnutím Mlé, pouze při působení některých ředidel jko benzolu cetonu. * Záporné teploty pltí pouze pro díly v klidu, bez většího rázového nmáhání. Neexistuje plst odolný vůči všem chemikáliím. Uvedené mteriály předstvují pouze mlý výběr. Je třeb mít n pměti, že plstové díly jsou ohroženy zejmén při součsném působení chemických vlivů vysokých teplot. Tehdy mohou vznikt, mimo jiné, trhliny. V přípdě nejistoty lze vyžádt podrobné údje. Vznik trhlin z pnutí: mohou vznikt, pokud je plstový díl ztížený thovým npětím podroben vlivu chemikálií. Obzvlášť ohrožené jsou v tkových přípdech díly z polystyrénu polyetylénu. Trhliny z pnutí mohou být dokonce způsobeny i látkmi, před kterými je plstový díl bez mechnického npětí odolný. K typickým prvkům, které jsou po montáži trvle mechnicky thově nmáhány ptří příchytky, šroubení kbelových vývodek, sthovcí pásk pod. Dlší informce 06_FS_Msterktlog_änder_2012 / cs / 25/01/2013 (Export_04065) / 02/05/ OBO FS

25 Mteriály kov Alu hliník VA (1.4301) VA (1.4310) Ušlechtilá ocel, korozivzdorná, mteriál Ušlechtilá ocel, korozivzdorná, mteriál St Ocel 06_FS_Msterktlog_änder_2012 / cs / 25/01/2013 (Export_04065) / 02/05/2013 Dlší informce FS OBO 105

26 Evropská klsifikce Klsifikce dle normy EN WDK Knál pro ukládání vedení KM Knál pro ukládání vedení SK Knál s ptkovou lištou VK Propojovcí knál GEK-K Knál pro vestvbu přístrojů Rpid 45 GEK-A Knál pro vestvbu přístrojů Rpid 45 GK Knál pro vestvbu přístrojů GS Knál pro vestvbu přístrojů GEK-A Knál pro vestvbu přístrojů ISS Instlční sloup 6.1 Podle mteriálu *2 *2 *2 *2 *2 *2 *2 *2 *2 *2 6.2 Podle pevnosti v rázu pro instlci použití * Elektroinstlční knálové systémy pro energii nárzu 0,5 J x * Elektroinstlční knálové systémy pro energii nárzu 1 J * Elektroinstlční knálové systémy pro energii nárzu 2 J *1 x Elektroinstlční knálové systémy pro energii nárzu 5 J *1 x x Elektroinstlční knálové systémy pro energii nárzu 20 J *1 x x x x Dlší informce 6.3 Podle teploty, jk je uvedeno v tbulkách 1, 2 3 Tbulk 1: Minimální teploty pro skldování přeprvu ± 2 C x x x x x -15 x x x -5 x x Tbulk 2: Minimální teploty pro instlci použití ± 2 C -25 x x x x x -15 x x -5 x x x Tbulk 3: Teploty pro použití ± 2 C +60 x x x x x x x x x Podle odolnosti proti šíření plmene Elektroinstlční knálové systémy umožňující šíření ohně x x x x Elektroinstlční knálové systémy nešířící oheň x x x x x x x pltná klsifikce, *1 probíhá zkoušení, *2 probíhá jednání 06_FS_Msterktlog_änder_2012 / cs / 25/01/2013 (Export_04065) / 02/05/ OBO FS

27 Evropská klsifikce Klsifikce dle normy EN WDK Knál pro ukládání vedení KM Knál k ukládání vedení SK Knál s ptkovou lištou VK Propojovcí knál GEK-K Knál pro vestvbu přístrojů Rpid 45 GEK-A Knál pro vestvbu přístrojů Rpid 45 GK Knál pro vestvbu přístrojů GS Knál pro vestvbu přístrojů GEK-A Knál pro vestvbu přístrojů ISS Instlční sloup 6.5 Podle elektrické vodivosti Elektroinstlční knálový systém s elektrickou vodivostí Elektroinstlční knálový systém bez elektrické vodivosti x x x x x x x x x x 6.6 Podle elektrických izolčních vlstností Elektroinstlční knálový systém bez elektrických izolčních vlstností Elektroinstlční knálový systém s elektrickými izolčními vlstnostmi x x x x x x x x x x 06_FS_Msterktlog_änder_2012 / cs / 25/01/2013 (Export_04065) / 02/05/ Podle stupňů krytí, zručovných pouzdrem resp. oblem dle EN 60529:1991 Podle ochrny proti vniknutí pevných cizích těles Podle ochrny proti vniknutí vody Podle ochrny proti dotyku nebezpečných částí Podle ochrny před korozivními nebo znečišťujícími látkmi Podle způsobu připevnění systémového krytu knálu Kryt elektroinstlčního knálového systému otevírtelný bez použití nástroje Kryt elektroinstlčního knálového systému otevírtelný jen nástrojem 6.10 Podle elektrického ochrnného oddělení Elektroinstlční knálové systémy bez interního ochrnného oddělovcího prvku Elektroinstlční knálové systémy s interním ochrnným oddělovcím prvkem x pltná klsifikce, *2 probíhá jednání IP20 IP30 IP41 IP40 IP40 IP30 IP30 IP30 IP x x x x x x x x x x x x x x x x x Dlší informce FS OBO 107

28 Evropská klsifikce Klsifikce dle normy EN WDK Knál pro ukládání vedení KM Knál k ukládání vedení SK Knál s ptkovou lištou VK Propojovcí knál GEK-K Knál pro vestvbu přístrojů Rpid 45 GEK-A Knál pro vestvbu přístrojů Rpid 45 GK Knál pro vestvbu přístrojů GS Knál pro vestvbu přístrojů GEK-A Knál pro vestvbu přístrojů ISS Nástěnný či stropní elektroinstlční knál pod omítku / n omítku. Nástěnný elektroinstlční knál pod omítku / n omítku. x x x x x x x Stropní elektroinstlční knál pod omítku / n omítku. x x x x x x x Elektroinstlční knál n stěně podepřený podlhou. x Elektroinstlční knál n stěně podepřený jinou vodorovnou plochou než podlhou. x Elektroinstlční knálový systém, nmontovný s odstupem od stěny nebo stropu pomocí upevňovcích dílů x x x x x Dlší informce Podle ochrny před stykem mezi kplinmi izolovnými vodiči, resp. částmi vedoucími npětí v přípdě knálů s ptkovou lištou mokrého čištění podlhy Žádné údje Podle typu Plně dodržujte návod výrobce, který omezuje montážní polohu elektroinstlčního knálového systému. Plně dodržujte návod výrobce, který připouští všechny instlce elektroinstlčního knálového systému, všk omezuje polohu izolovných vodičů částí vedoucích npětí v elektroinstlčním knálovém systému. Plně dodržujte návod výrobce, který připouští všechny instlce elektroinstlčního knálového systému, všk povoluje polohy izolovných vodičů částí vedoucích npětí v elektroinstlčním knálovém systému Elektroinstlční knálový systém typu 1 x x pltná klsifikce Elektroinstlční knálový systém typu 2 (rozvodný elektroinstlční knálový systém) Elektroinstlční knálový systém typu 3 (elektroinstlční knálový systém pro instlce) x x x x x x x x x x 06_FS_Msterktlog_änder_2012 / cs / 25/01/2013 (Export_04065) / 02/05/ OBO FS
