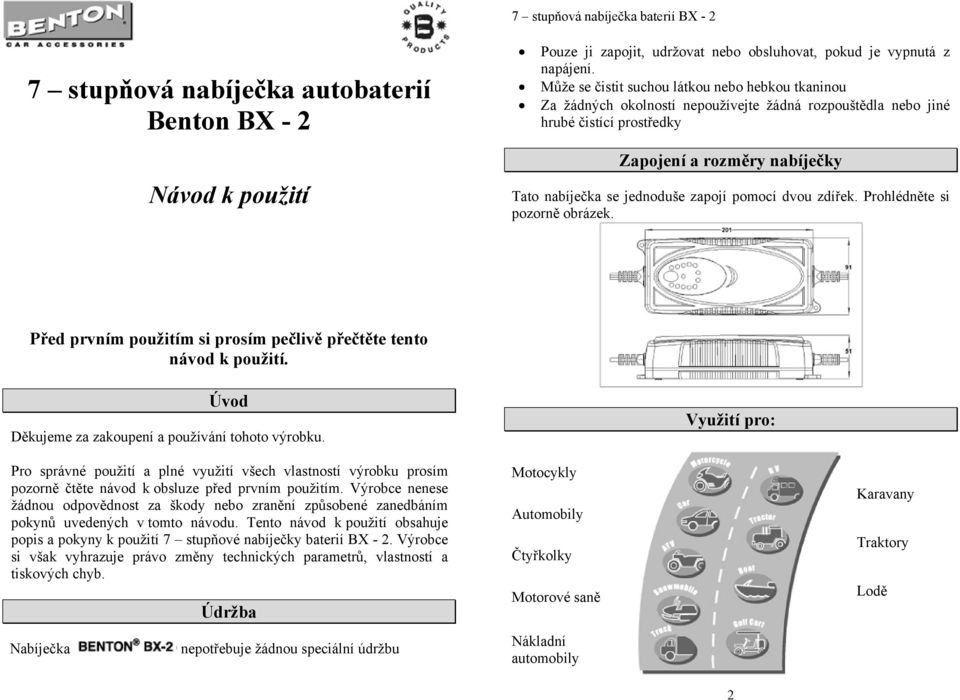

1 7 stupňová nabíječka autobaterií Benton BX - 2 Návod k použití Pouze ji zapojit, udržovat nebo obsluhovat, pokud je vypnutá z napájení. Může se čistit suchou látkou nebo hebkou tkaninou Za žádných okolností nepoužívejte žádná rozpouštědla nebo jiné hrubé čistící prostředky Zapojení a rozměry nabíječky Tato nabíječka se jednoduše zapojí pomocí dvou zdířek. Prohlédněte si pozorně obrázek. Před prvním použitím si prosím pečlivě přečtěte tento návod k použití. Úvod Děkujeme za zakoupení a používání tohoto výrobku. Využití pro: Pro správné použití a plné využití všech vlastností výrobku prosím pozorně čtěte návod k obsluze před prvním použitím. Výrobce nenese žádnou odpovědnost za škody nebo zranění způsobené zanedbáním pokynů uvedených v tomto návodu. Tento návod k použití obsahuje popis a pokyny k použití 7 stupňové nabíječky baterií BX - 2. Výrobce si však vyhrazuje právo změny technických parametrů, vlastností a tiskových chyb. Údržba Nabíječka nepotřebuje žádnou speciální údržbu Motocykly Automobily Čtyřkolky Motorové saně Nákladní automobily Karavany Traktory Lodě 2

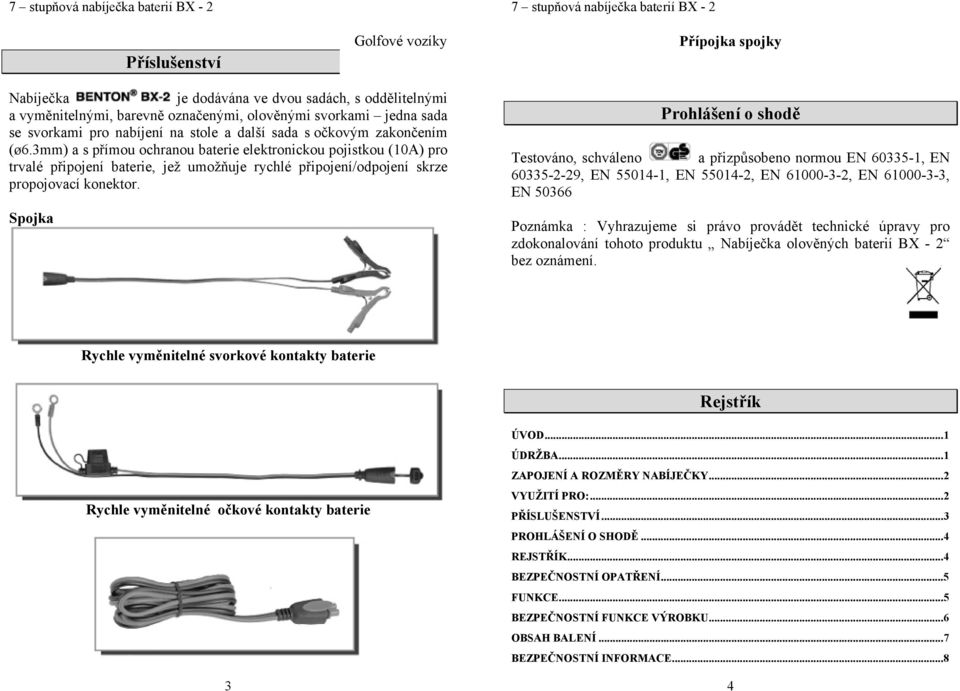

2 Příslušenství Golfové vozíky Přípojka spojky Nabíječka je dodávána ve dvou sadách, s oddělitelnými a vyměnitelnými, barevně označenými, olověnými svorkami jedna sada se svorkami pro na stole a další sada s očkovým zakončením (ø6.3mm) a s přímou ochranou baterie elektronickou pojistkou (10A) pro trvalé připojení baterie, jež umožňuje rychlé připojení/odpojení skrze propojovací konektor. Spojka Prohlášení o shodě Testováno, schváleno a přizpůsobeno normou EN , EN , EN , EN , EN , EN , EN Poznámka : Vyhrazujeme si právo provádět technické úpravy pro zdokonalování tohoto produktu Nabíječka olověných baterií BX - 2 bez oznámení. Rychle vyměnitelné svorkové kontakty baterie Rejstřík Rychle vyměnitelné očkové kontakty baterie 3 ÚVOD...1 ÚDRŽBA...1 ZAPOJENÍ A ROZMĚRY NABÍJEČKY...2 VYUŽITÍ PRO:...2 PŘÍSLUŠENSTVÍ...3 PROHLÁŠENÍ O SHODĚ...4 REJSTŘÍK...4 BEZPEČNOSTNÍ OPATŘENÍ...5 FUNKCE...5 BEZPEČNOSTNÍ FUNKCE VÝROBKU...6 OBSAH BALENÍ...7 BEZPEČNOSTNÍ INFORMACE...8 4

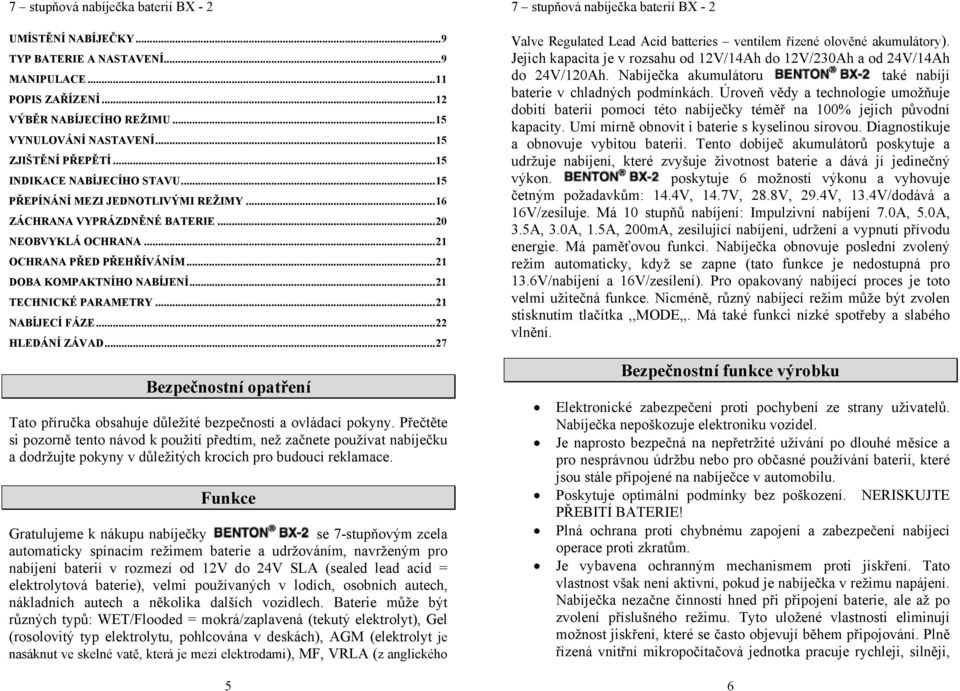

3 UMÍSTĚNÍ NABÍJEČKY...9 TYP BATERIE A NASTAVENÍ...9 MANIPULACE...11 POPIS ZAŘÍZENÍ...12 VÝBĚR NABÍJECÍHO REŽIMU...15 VYNULOVÁNÍ NASTAVENÍ...15 ZJIŠTĚNÍ PŘEPĚTÍ...15 INDIKACE NABÍJECÍHO STAVU...15 PŘEPÍNÁNÍ MEZI JEDNOTLIVÝMI REŽIMY...16 ZÁCHRANA VYPRÁZDNĚNÉ BATERIE...20 NEOBVYKLÁ OCHRANA...21 OCHRANA PŘED PŘEHŘÍVÁNÍM...21 DOBA KOMPAKTNÍHO NABÍJENÍ...21 TECHNICKÉ PARAMETRY...21 NABÍJECÍ FÁZE...22 HLEDÁNÍ ZÁVAD...27 Bezpečnostní opatření Tato příručka obsahuje důležité bezpečností a ovládací pokyny. Přečtěte si pozorně tento návod k použití předtím, než začnete používat nabíječku a dodržujte pokyny v důležitých krocích pro budoucí reklamace. Funkce Gratulujeme k nákupu nabíječky se 7-stupňovým zcela automaticky spínacím režimem baterie a udržováním, navrženým pro baterií v rozmezí od 12V do 24V SLA (sealed lead acid = elektrolytová baterie), velmi používaných v lodích, osobních autech, nákladních autech a několika dalších vozidlech. Baterie může být různých typů: WET/Flooded = mokrá/zaplavená (tekutý elektrolyt), Gel (rosolovitý typ elektrolytu, pohlcována v deskách), AGM (elektrolyt je nasáknut ve skelné vatě, která je mezi elektrodami), MF, VRLA (z anglického 5 Valve Regulated Lead Acid batteries ventilem řízené olověné akumulátory). Jejich kapacita je v rozsahu od 12V/14Ah do 12V/230Ah a od 24V/14Ah do 24V/120Ah. Nabíječka akumulátoru také nabíjí baterie v chladných podmínkách. Úroveň vědy a technologie umožňuje dobití baterií pomocí této nabíječky téměř na 100% jejich původní kapacity. Umí mírně obnovit i baterie s kyselinou sírovou. Diagnostikuje a obnovuje vybitou baterii. Tento dobíječ akumulátorů poskytuje a udržuje, které zvyšuje životnost baterie a dává jí jedinečný výkon. poskytuje 6 možností výkonu a vyhovuje četným požadavkům: 14.4V, 14.7V, 28.8V, 29.4V, 13.4V/dodává a 16V/zesiluje. Má 10 stupňů : Impulzivní 7.0A, 5.0A, 3.5A, 3.0A, 1.5A, 200mA, zesilující, udržení a vypnutí přívodu energie. Má paměťovou funkci. Nabíječka obnovuje poslední zvolený režim automaticky, když se zapne (tato funkce je nedostupná pro 13.6V/ a 16V/zesílení). Pro opakovaný nabíjecí proces je toto velmi užitečná funkce. Nicméně, různý nabíjecí režim může být zvolen stisknutím tlačítka,,mode,,. Má také funkci nízké spotřeby a slabého vlnění. Bezpečnostní funkce výrobku Elektronické zabezpečení proti pochybení ze strany uživatelů. Nabíječka nepoškozuje elektroniku vozidel. Je naprosto bezpečná na nepřetržité užívání po dlouhé měsíce a pro nesprávnou údržbu nebo pro občasné používání baterií, které jsou stále připojené na nabíječce v automobilu. Poskytuje optimální podmínky bez poškození. NERISKUJTE PŘEBITÍ BATERIE! Plná ochrana proti chybnému zapojení a zabezpečení nabíjecí operace proti zkratům. Je vybavena ochranným mechanismem proti jiskření. Tato vlastnost však není aktivní, pokud je nabíječka v režimu napájení. Nabíječka nezačne činností hned při připojení baterie, ale až po zvolení příslušného režimu. Tyto uložené vlastnosti eliminují možnost jiskření, které se často objevují během připojování. Plně řízená vnitřní mikropočítačová jednotka pracuje rychleji, silněji, 6

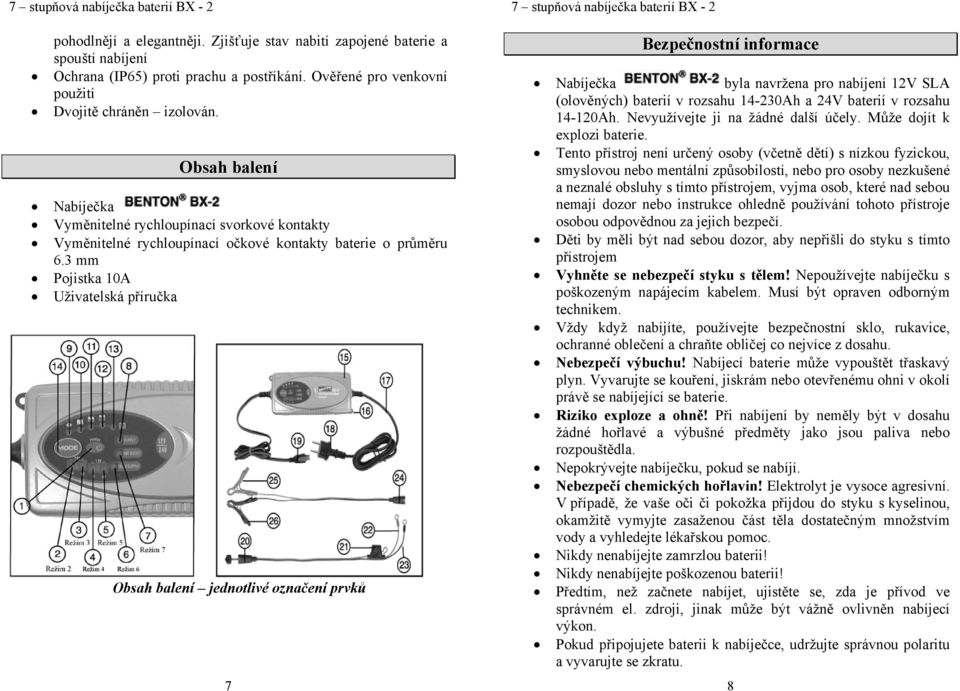

4 pohodlnějí a elegantněji. Zjišťuje stav nabití zapojené baterie a spouští Ochrana (IP65) proti prachu a postříkání. Ověřené pro venkovní použití Dvojitě chráněn izolován. Obsah balení Nabíječka Vyměnitelné rychloupínací svorkové kontakty Vyměnitelné rychloupínací očkové kontakty baterie o průměru 6.3 mm Pojistka 10A Uživatelská příručka Obsah balení jednotlivé označení prvků 7 Bezpečnostní informace Nabíječka byla navržena pro 12V SLA (olověných) baterií v rozsahu Ah a 24V baterií v rozsahu Ah. Nevyužívejte ji na žádné další účely. Může dojít k explozi baterie. Tento přístroj není určený osoby (včetně dětí) s nízkou fyzickou, smyslovou nebo mentální způsobilostí, nebo pro osoby nezkušené a neznalé obsluhy s tímto přístrojem, vyjma osob, které nad sebou nemají dozor nebo instrukce ohledně používání tohoto přístroje osobou odpovědnou za jejich bezpečí. Děti by měli být nad sebou dozor, aby nepřišli do styku s tímto přístrojem Vyhněte se nebezpečí styku s tělem! Nepoužívejte nabíječku s poškozeným napájecím kabelem. Musí být opraven odborným technikem. Vždy když nabíjíte, používejte bezpečnostní sklo, rukavice, ochranné oblečení a chraňte obličej co nejvíce z dosahu. Nebezpečí výbuchu! Nabíjecí baterie může vypouštět třaskavý plyn. Vyvarujte se kouření, jiskrám nebo otevřenému ohni v okolí právě se nabíjející se baterie. Riziko exploze a ohně! Při by neměly být v dosahu žádné hořlavé a výbušné předměty jako jsou paliva nebo rozpouštědla. Nepokrývejte nabíječku, pokud se nabíjí. Nebezpečí chemických hořlavin! Elektrolyt je vysoce agresivní. V případě, že vaše oči či pokožka přijdou do styku s kyselinou, okamžitě vymyjte zasaženou část těla dostatečným množstvím vody a vyhledejte lékařskou pomoc. Nikdy nenabíjejte zamrzlou baterii! Nikdy nenabíjejte poškozenou baterii! Předtím, než začnete nabíjet, ujistěte se, zda je přívod ve správném el. zdroji, jinak může být vážně ovlivněn nabíjecí výkon. Pokud připojujete baterii k nabíječce, udržujte správnou polaritu a vyvarujte se zkratu. 8

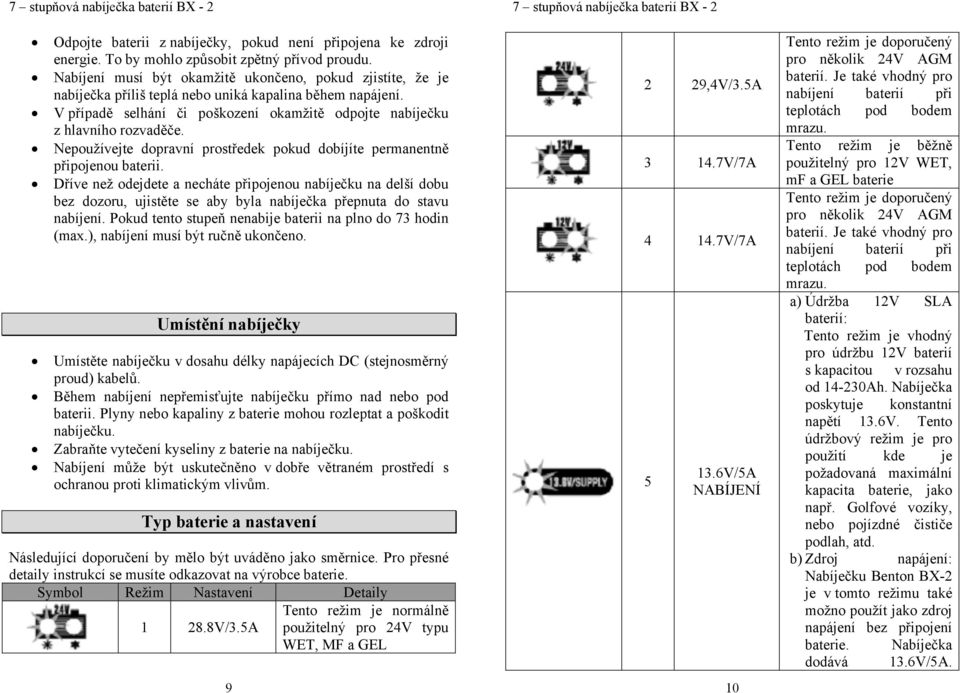

5 Odpojte baterii z nabíječky, pokud není připojena ke zdroji energie. To by mohlo způsobit zpětný přívod proudu. Nabíjení musí být okamžitě ukončeno, pokud zjistíte, že je nabíječka příliš teplá nebo uniká kapalina během napájení. V případě selhání či poškození okamžitě odpojte nabíječku z hlavního rozvaděče. Nepoužívejte dopravní prostředek pokud dobíjíte permanentně připojenou baterii. Dříve než odejdete a necháte připojenou nabíječku na delší dobu bez dozoru, ujistěte se aby byla nabíječka přepnuta do stavu. Pokud tento stupeň nenabije baterii na plno do 73 hodin (max.), musí být ručně ukončeno. Umístění nabíječky Umístěte nabíječku v dosahu délky napájecích DC (stejnosměrný proud) kabelů. Během nepřemisťujte nabíječku přímo nad nebo pod baterii. Plyny nebo kapaliny z baterie mohou rozleptat a poškodit nabíječku. Zabraňte vytečení kyseliny z baterie na nabíječku. Nabíjení může být uskutečněno v dobře větraném prostředí s ochranou proti klimatickým vlivům. Typ baterie a nastavení Následující doporučení by mělo být uváděno jako směrnice. Pro přesné detaily instrukcí se musíte odkazovat na výrobce baterie. Symbol Režim Nastavení Detaily V/3.5A Tento režim je normálně použitelný pro 24V typu WET, MF a GEL ,4V/3.5A V/7A V/7A V/5A NABÍJENÍ 10 Tento režim je doporučený pro několik 24V AGM baterií. Je také vhodný pro baterií při teplotách pod bodem mrazu. Tento režim je běžně použitelný pro 12V WET, mf a GEL baterie Tento režim je doporučený pro několik 24V AGM baterií. Je také vhodný pro baterií při teplotách pod bodem mrazu. a) Údržba 12V SLA baterií: Tento režim je vhodný pro údržbu 12V baterií s kapacitou v rozsahu od Ah. Nabíječka poskytuje konstantní napětí 13.6V. Tento údržbový režim je pro použití kde je požadovaná maximální kapacita baterie, jako např. Golfové vozíky, nebo pojízdné čističe podlah, atd. b) Zdroj napájení: Nabíječku Benton BX-2 je v tomto režimu také možno použít jako zdroj napájení bez připojení baterie. Nabíječka dodává 13.6V/5A.

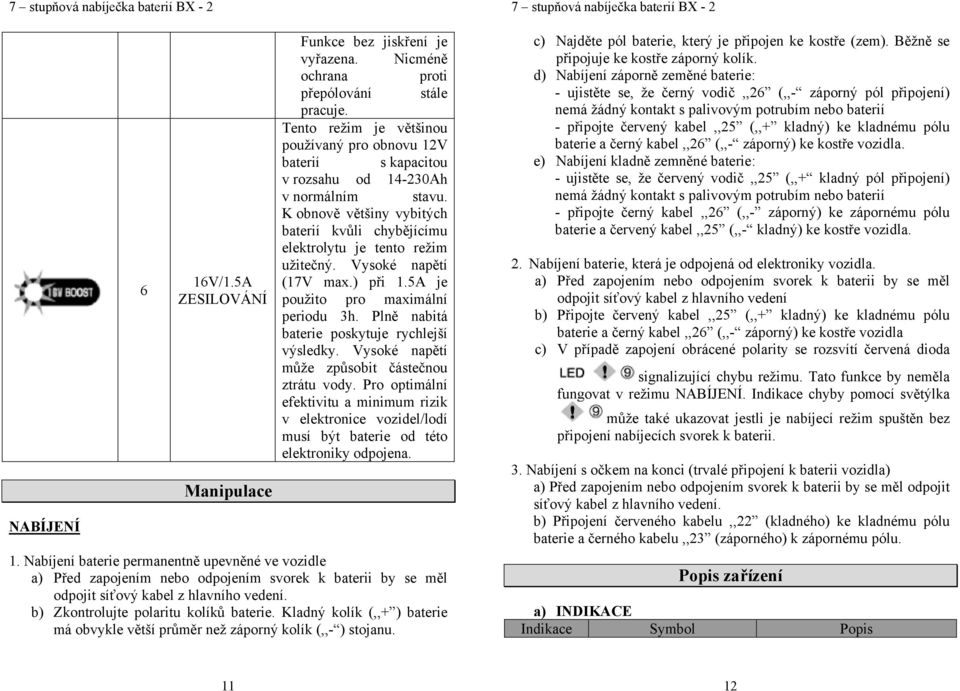

6 NABÍJENÍ 6 16V/1.5A ZESILOVÁNÍ Manipulace Funkce bez jiskření je vyřazena. Nicméně ochrana proti přepólování stále pracuje. Tento režim je většinou používaný pro obnovu 12V baterií s kapacitou v rozsahu od Ah v normálním stavu. K obnově většiny vybitých baterií kvůli chybějícímu elektrolytu je tento režim užitečný. Vysoké napětí (17V max.) při 1.5A je použito pro maximální periodu 3h. Plně nabitá baterie poskytuje rychlejší výsledky. Vysoké napětí může způsobit částečnou ztrátu vody. Pro optimální efektivitu a minimum rizik v elektronice vozidel/lodí musí být baterie od této elektroniky odpojena. 1. Nabíjení baterie permanentně upevněné ve vozidle a) Před zapojením nebo odpojením svorek k baterii by se měl odpojit síťový kabel z hlavního vedení. b) Zkontrolujte polaritu kolíků baterie. Kladný kolík (,,+ ) baterie má obvykle větší průměr než záporný kolík (,,- ) stojanu. c) Najděte pól baterie, který je připojen ke kostře (zem). Běžně se připojuje ke kostře záporný kolík. d) Nabíjení záporně zeměné baterie: - ujistěte se, že černý vodič,,26 (,,- záporný pól připojení) nemá žádný kontakt s palivovým potrubím nebo baterií - připojte červený kabel,,25 (,,+ kladný) ke kladnému pólu baterie a černý kabel,,26 (,,- záporný) ke kostře vozidla. e) Nabíjení kladně zemněné baterie: - ujistěte se, že červený vodič,,25 (,,+ kladný pól připojení) nemá žádný kontakt s palivovým potrubím nebo baterií - připojte černý kabel,,26 (,,- záporný) ke zápornému pólu baterie a červený kabel,,25 (,,- kladný) ke kostře vozidla. 2. Nabíjení baterie, která je odpojená od elektroniky vozidla. a) Před zapojením nebo odpojením svorek k baterii by se měl odpojit síťový kabel z hlavního vedení b) Připojte červený kabel,,25 (,,+ kladný) ke kladnému pólu baterie a černý kabel,,26 (,,- záporný) ke kostře vozidla c) V případě zapojení obrácené polarity se rozsvítí červená dioda signalizující chybu režimu. Tato funkce by neměla fungovat v režimu NABÍJENÍ. Indikace chyby pomocí světýlka může také ukazovat jestli je nabíjecí režim spuštěn bez připojení nabíjecích svorek k baterii. 3. Nabíjení s očkem na konci (trvalé připojení k baterii vozidla) a) Před zapojením nebo odpojením svorek k baterii by se měl odpojit síťový kabel z hlavního vedení. b) Připojení červeného kabelu,,22 (kladného) ke kladnému pólu baterie a černého kabelu,,23 (záporného) k zápornému pólu. Popis zařízení a) INDIKACE Indikace Symbol Popis 11 12

7 a Žlutá kontrolka NAPÁJENÍ V případě, že je rozpojený obvod nebo zkrat nebo opačné zapojení polarity, rozsvítí se tato kontrolka Červená dioda pro Mode 1 (28.8V/3.5A) a je pro 24V baterie Červená dioda pro Mode 2 (29.4V/3.5A) a je pro 24V baterie Červená dioda pro Mode 3 (14.4V/7A) a je pro 12V baterie Červená dioda pro Mode 4 (14.7V/7A) a je pro 12V baterie Červená dioda svítí přerušovaně v cyklu,,on-off během jedné vteřiny,, Mode 5 (13.6V/5.0A),,údržba baterie Červené diody ukazují společně,,mode 5 (13.6V/5.0A),,Nabíjení Červená dioda ukazuje,,mode 6 (16V/1.5A),,Zesílení Červená dioda ukazuje (frekvence,,on 0.5 vteřin,,,off 1 vteřina),,zesílení ukončeno Červená dioda ukazuje,,záporná polarita/chyba Červená dioda svítí,,onoff cyklicky po 0.5 vteřinách,,diagnostika Červená dioda svítí,,onoff cyklicky 10 po 1 vteřině (below 25%),,Obnova Červená dioda svítí,,onoff cyklicky 10,11 po 1 vteřině (below 50%),,Kapacita Červená dioda svítí,,onoff cyklicky 10,11,12 po 1 vteřině (below 75%),,Kapacita Červená dioda svítí,,onoff cyklicky 10,11,12,13 po 1 vteřině (below 100%),,Absorbce 10,11,12,13 Zelená dioda ukazuje,,plně nabito,,údržba 14 Mode výběr režimu b) POPIS SOUČÁSTÍ Indikace Popis 15 Nabíječka 16 Připevňující oka 17 Napájecí kabel 18 Zástrčka 19 Konektor-zástrčka 20 Konektor zásuvka s ochranným čepem 21 Držák pojistky s 10A pojistkou 22,,+ kladný připojovací kabel (červený) s kruhovým zakončením 23,,- záporný připojovací kabel (černý) s kruhovým zakončením 24 Konektor - zásuvka 25,,+ kladný připojovací kabel (červený) s rychloupínací svorkou 26,,- záporný připojovací kabel (černý) s rychloupínací svorkou 13 14

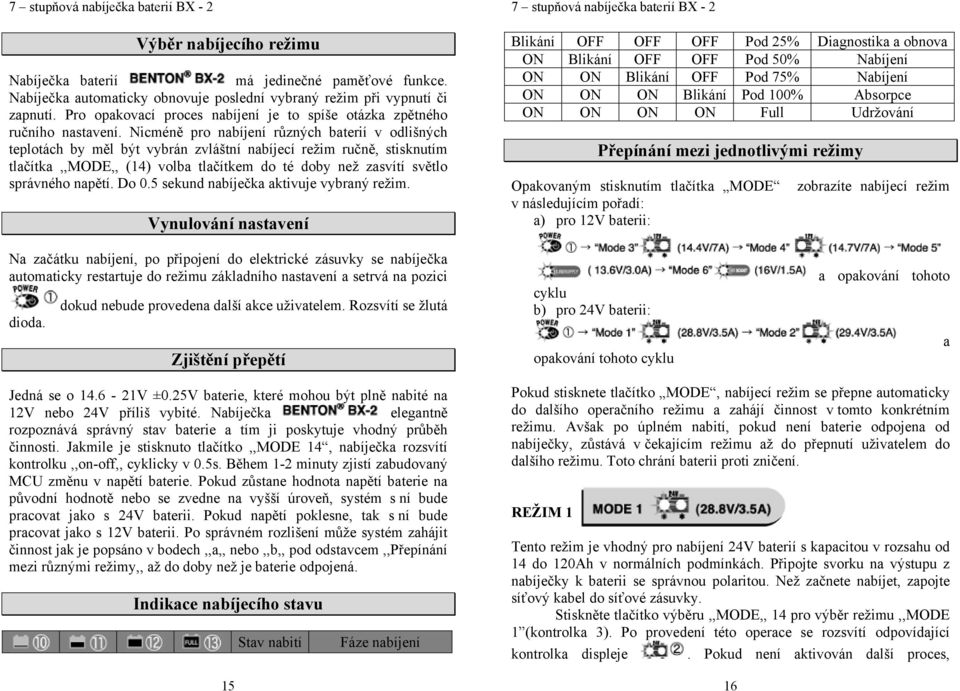

8 Výběr nabíjecího režimu Nabíječka baterií má jedinečné paměťové funkce. Nabíječka automaticky obnovuje poslední vybraný režim při vypnutí či zapnutí. Pro opakovací proces je to spíše otázka zpětného ručního nastavení. Nicméně pro různých baterií v odlišných teplotách by měl být vybrán zvláštní nabíjecí režim ručně, stisknutím tlačítka,,mode,, (14) volba tlačítkem do té doby než zasvítí světlo správného napětí. Do 0.5 sekund nabíječka aktivuje vybraný režim. Vynulování nastavení Blikání OFF OFF OFF Pod 25% Diagnostika a obnova ON Blikání OFF OFF Pod 50% Nabíjení ON ON Blikání OFF Pod 75% Nabíjení ON ON ON Blikání Pod 100% Absorpce ON ON ON ON Full Udržování Přepínání mezi jednotlivými režimy Opakovaným stisknutím tlačítka MODE zobrazíte nabíjecí režim v následujícím pořadí: a) pro 12V baterii: Na začátku, po připojení do elektrické zásuvky se nabíječka automaticky restartuje do režimu základního nastavení a setrvá na pozici dioda. dokud nebude provedena další akce uživatelem. Rozsvítí se žlutá Zjištění přepětí cyklu b) pro 24V baterii: opakování tohoto cyklu a opakování tohoto a Jedná se o V ±0.25V baterie, které mohou být plně nabité na 12V nebo 24V příliš vybité. Nabíječka elegantně rozpoznává správný stav baterie a tím ji poskytuje vhodný průběh činnosti. Jakmile je stisknuto tlačítko,,mode 14, nabíječka rozsvítí kontrolku,,on-off,, cyklicky v 0.5s. Během 1-2 minuty zjistí zabudovaný MCU změnu v napětí baterie. Pokud zůstane hodnota napětí baterie na původní hodnotě nebo se zvedne na vyšší úroveň, systém s ní bude pracovat jako s 24V baterii. Pokud napětí poklesne, tak s ní bude pracovat jako s 12V baterii. Po správném rozlišení může systém zahájit činnost jak je popsáno v bodech,,a,, nebo,,b,, pod odstavcem,,přepínání mezi různými režimy,, až do doby než je baterie odpojená. Indikace nabíjecího stavu 15 Stav nabití Fáze Pokud stisknete tlačítko MODE, nabíjecí režim se přepne automaticky do dalšího operačního režimu a zahájí činnost v tomto konkrétním režimu. Avšak po úplném nabití, pokud není baterie odpojena od nabíječky, zůstává v čekajícím režimu až do přepnutí uživatelem do dalšího režimu. Toto chrání baterii proti zničení. REŽIM 1 Tento režim je vhodný pro 24V baterií s kapacitou v rozsahu od 14 do 120Ah v normálních podmínkách. Připojte svorku na výstupu z nabíječky k baterii se správnou polaritou. Než začnete nabíjet, zapojte síťový kabel do síťové zásuvky. Stiskněte tlačítko výběru,,mode,, 14 pro výběr režimu,,mode 1 (kontrolka 3). Po provedení této operace se rozsvítí odpovídající kontrolka displeje. Pokud není aktivován další proces, 16

9 elektronický systém automaticky zahájí proudem 3.5A ±10%. Nabíjení může pokračovat v několika stupních:, dokud nebude baterie plně nabita až do 28.8V±0.25V. V tomto stavu se zapínají postupně kontrolky jedna za druhou, dokud se nerozsvítí kontrolka udržování baterie. REŽIM 2. Nyní se spouští dobíjecí proud pro Stiskněte tlačítko výběru,,mode,, 14 pro výběr režimu,,mode3 (kontrolka 3). Po provedení této operace se rozsvítí odpovídající kontrolka displeje. Pokud není aktivován další proces, elektronický systém automaticky zahájí proudem 7A ±10%. Nabíjení může pokračovat v několika stupních:, dokud nebude baterie plně nabita až do 14.4V±0.25V. V tomto stavu se zapínají postupně kontrolky kontrolka jedna za druhou, dokud se nerozsvítí. Nyní se spouští dobíjecí proud pro udržování baterie. Tento režim je vhodný pro 24V baterií s kapacitou v rozsahu od 14 do 120Ah v chladném prostředí nebo k několika AGM baterií. Připojte svorku na výstupu z nabíječky k baterii se správnou polaritou. Než začnete nabíjet, zapojte síťový kabel do síťové zásuvky. Stiskněte tlačítko výběru,,mode,, 14 pro výběr režimu,,mode2 (kontrolka 3). Po provedení této operace se rozsvítí odpovídající kontrolka displeje. Pokud není aktivován další proces, elektronický systém automaticky zahájí proudem 3.5A ±10%. Nabíjení může pokračovat v několika stupních:, dokud nebude baterie plně nabita až do 29.4V±0.25V. V tomto stavu se zapínají postupně kontrolky kontrolka REŽIM 3 jedna za druhou, dokud se nerozsvítí. Nyní se spouští dobíjecí proud pro udržování baterie. Tento režim je vhodný pro 12V baterií s kapacitou v rozsahu od 14 do 230Ah v normálním prostředí. Připojte svorku na výstupu z nabíječky k baterii se správnou polaritou. Než začnete nabíjet, zapojte síťový kabel do síťové zásuvky. 17 REŽIM 4 Tento režim je vhodný pro 12V baterií s kapacitou v rozsahu od 14 do 230Ah v chladném prostředí nebo k několika AGM baterií. Připojte svorku na výstupu z nabíječky k baterii se správnou polaritou. Než začnete nabíjet, zapojte síťový kabel do síťové zásuvky. Stiskněte tlačítko výběru,,mode,, 14 pro výběr režimu,,mode4 (kontrolka 5). Po provedení této operace se rozsvítí odpovídající kontrolka displeje. Pokud není aktivován další proces, elektronický systém automaticky zahájí proudem 7A ±10%. Nabíjení může pokračovat v několika stupních:, dokud nebude baterie plně nabita až do 14.7V±0.25V. V tomto stavu se zapínají postupně kontrolky kontrolka REŽIM 5 jedna za druhou, dokud se nerozsvítí. Nyní se spouští dobíjecí proud pro udržování baterie. 18

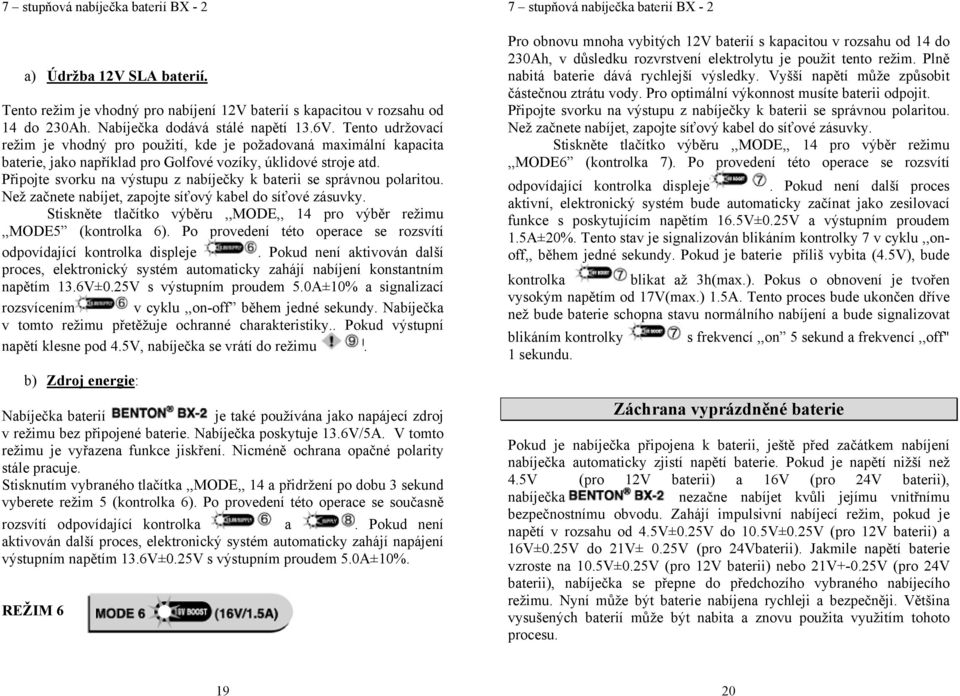

10 a) Údržba 12V SLA baterií. Tento režim je vhodný pro 12V baterií s kapacitou v rozsahu od 14 do 230Ah. Nabíječka dodává stálé napětí 13.6V. Tento udržovací režim je vhodný pro použití, kde je požadovaná maximální kapacita baterie, jako například pro Golfové vozíky, úklidové stroje atd. Připojte svorku na výstupu z nabíječky k baterii se správnou polaritou. Než začnete nabíjet, zapojte síťový kabel do síťové zásuvky. Stiskněte tlačítko výběru,,mode,, 14 pro výběr režimu,,mode5 (kontrolka 6). Po provedení této operace se rozsvítí odpovídající kontrolka displeje. Pokud není aktivován další proces, elektronický systém automaticky zahájí konstantním napětím 13.6V±0.25V s výstupním proudem 5.0A±10% a signalizací rozsvícením v cyklu,,on-off během jedné sekundy. Nabíječka v tomto režimu přetěžuje ochranné charakteristiky.. Pokud výstupní napětí klesne pod 4.5V, nabíječka se vrátí do režimu. b) Zdroj energie: Nabíječka baterií je také používána jako napájecí zdroj v režimu bez připojené baterie. Nabíječka poskytuje 13.6V/5A. V tomto režimu je vyřazena funkce jiskření. Nicméně ochrana opačné polarity stále pracuje. Stisknutím vybraného tlačítka,,mode,, 14 a přidržení po dobu 3 sekund vyberete režim 5 (kontrolka 6). Po provedení této operace se současně rozsvítí odpovídající kontrolka a. Pokud není aktivován další proces, elektronický systém automaticky zahájí napájení výstupním napětím 13.6V±0.25V s výstupním proudem 5.0A±10%. REŽIM 6 Pro obnovu mnoha vybitých 12V baterií s kapacitou v rozsahu od 14 do 230Ah, v důsledku rozvrstvení elektrolytu je použit tento režim. Plně nabitá baterie dává rychlejší výsledky. Vyšší napětí může způsobit částečnou ztrátu vody. Pro optimální výkonnost musíte baterii odpojit. Připojte svorku na výstupu z nabíječky k baterii se správnou polaritou. Než začnete nabíjet, zapojte síťový kabel do síťové zásuvky. Stiskněte tlačítko výběru,,mode,, 14 pro výběr režimu,,mode6 (kontrolka 7). Po provedení této operace se rozsvítí odpovídající kontrolka displeje. Pokud není další proces aktivní, elektronický systém bude automaticky začínat jako zesilovací funkce s poskytujícím napětím 16.5V±0.25V a výstupním proudem 1.5A±20%. Tento stav je signalizován blikáním kontrolky 7 v cyklu,,onoff,, během jedné sekundy. Pokud je baterie příliš vybita (4.5V), bude kontrolka blikat až 3h(max.). Pokus o obnovení je tvořen vysokým napětím od 17V(max.) 1.5A. Tento proces bude ukončen dříve než bude baterie schopna stavu normálního a bude signalizovat blikáním kontrolky s frekvencí,,on 5 sekund a frekvencí,,off" 1 sekundu. Záchrana vyprázdněné baterie Pokud je nabíječka připojena k baterii, ještě před začátkem nabíječka automaticky zjistí napětí baterie. Pokud je napětí nižší než 4.5V (pro 12V baterii) a 16V (pro 24V baterii), nabíječka nezačne nabíjet kvůli jejímu vnitřnímu bezpečnostnímu obvodu. Zahájí impulsivní nabíjecí režim, pokud je napětí v rozsahu od 4.5V±0.25V do 10.5V±0.25V (pro 12V baterii) a 16V±0.25V do 21V± 0.25V (pro 24Vbaterii). Jakmile napětí baterie vzroste na 10.5V±0.25V (pro 12V baterii) nebo 21V+-0.25V (pro 24V baterii), nabíječka se přepne do předchozího vybraného nabíjecího režimu. Nyní může být baterie nabíjena rychleji a bezpečněji. Většina vysušených baterií může být nabita a znovu použita využitím tohoto procesu

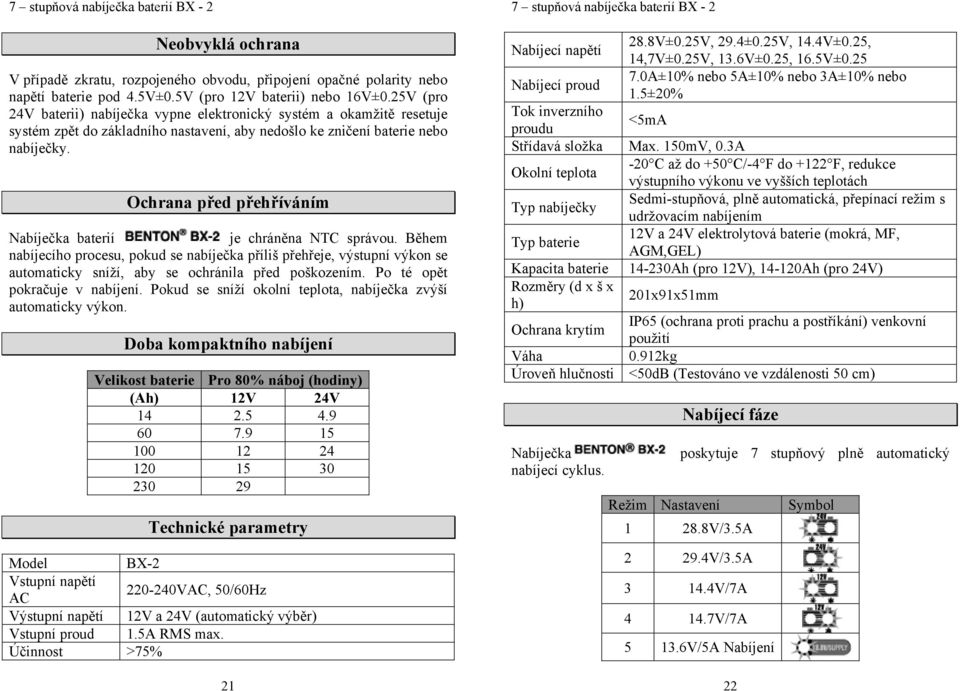

11 Neobvyklá ochrana V případě zkratu, rozpojeného obvodu, připojení opačné polarity nebo napětí baterie pod 4.5V±0.5V (pro 12V baterii) nebo 16V±0.25V (pro 24V baterii) nabíječka vypne elektronický systém a okamžitě resetuje systém zpět do základního nastavení, aby nedošlo ke zničení baterie nebo nabíječky. Ochrana před přehříváním Nabíječka baterií je chráněna NTC správou. Během nabíjecího procesu, pokud se nabíječka příliš přehřeje, výstupní výkon se automaticky sníží, aby se ochránila před poškozením. Po té opět pokračuje v. Pokud se sníží okolní teplota, nabíječka zvýší automaticky výkon. Doba kompaktního Velikost baterie Pro 80% náboj (hodiny) (Ah) 12V 24V Technické parametry Model BX-2 Vstupní napětí AC VAC, 50/60Hz Výstupní napětí 12V a 24V (automatický výběr) Vstupní proud 1.5A RMS max. Účinnost >75% 21 Nabíjecí napětí 28.8V±0.25V, 29.4±0.25V, 14.4V±0.25, 14,7V±0.25V, 13.6V±0.25, 16.5V±0.25 Nabíjecí proud 7.0A±10% nebo 5A±10% nebo 3A±10% nebo 1.5±20% Tok inverzního proudu <5mA Střídavá složka Max. 150mV, 0.3A Okolní teplota -20 C až do +50 C/-4 F do +122 F, redukce výstupního výkonu ve vyšších teplotách Typ nabíječky Sedmi-stupňová, plně automatická, přepínací režim s udržovacím m Typ baterie 12V a 24V elektrolytová baterie (mokrá, MF, AGM,GEL) Kapacita baterie Ah (pro 12V), Ah (pro 24V) Rozměry (d x š x h) 201x91x51mm Ochrana krytím IP65 (ochrana proti prachu a postříkání) venkovní použití Váha 0.912kg Úroveň hlučnosti <50dB (Testováno ve vzdálenosti 50 cm) Nabíjecí fáze Nabíječka poskytuje 7 stupňový plně automatický nabíjecí cyklus. Režim Nastavení Symbol V/3.5A V/3.5A V/7A V/7A V/5A Nabíjení 22

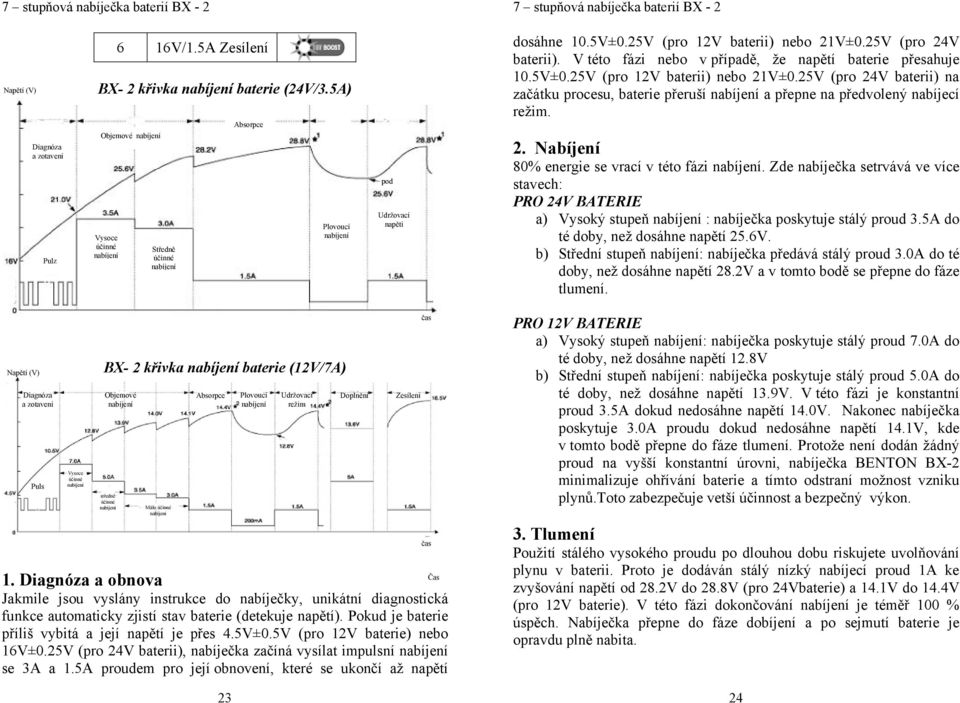

12 Napětí (V) Diagnóza a zotavení Pulz 6 16V/1.5A Zesílení BX- 2 křivka baterie (24V/3.5A) Objemové Vysoce účinné Středně účinné Absorpce Plovoucí pod Udržovací napětí dosáhne 10.5V±0.25V (pro 12V baterii) nebo 21V±0.25V (pro 24V baterii). V této fázi nebo v případě, že napětí baterie přesahuje 10.5V±0.25V (pro 12V baterii) nebo 21V±0.25V (pro 24V baterii) na začátku procesu, baterie přeruší a přepne na předvolený nabíjecí režim. 2. Nabíjení 80% energie se vrací v této fázi. Zde nabíječka setrvává ve více stavech: PRO 24V BATERIE a) Vysoký stupeň : nabíječka poskytuje stálý proud 3.5A do té doby, než dosáhne napětí 25.6V. b) Střední stupeň : nabíječka předává stálý proud 3.0A do té doby, než dosáhne napětí 28.2V a v tomto bodě se přepne do fáze tlumení. Napětí (V) Diagnóza a zotavení Puls Vysoce účinné BX- 2 křivka baterie (12V/7A) Objemové středně účinné Málo účinné Absorpce Čas 1. Diagnóza a obnova Jakmile jsou vyslány instrukce do nabíječky, unikátní diagnostická funkce automaticky zjistí stav baterie (detekuje napětí). Pokud je baterie příliš vybitá a její napětí je přes 4.5V±0.5V (pro 12V baterie) nebo 16V±0.25V (pro 24V baterii), nabíječka začíná vysílat impulsní se 3A a 1.5A proudem pro její obnovení, které se ukončí až napětí 23 Plovoucí Udržovací režim Doplnění Zesílení čas čas PRO 12V BATERIE a) Vysoký stupeň : nabíječka poskytuje stálý proud 7.0A do té doby, než dosáhne napětí 12.8V b) Střední stupeň : nabíječka poskytuje stálý proud 5.0A do té doby, než dosáhne napětí 13.9V. V této fázi je konstantní proud 3.5A dokud nedosáhne napětí 14.0V. Nakonec nabíječka poskytuje 3.0A proudu dokud nedosáhne napětí 14.1V, kde v tomto bodě přepne do fáze tlumení. Protože není dodán žádný proud na vyšší konstantní úrovni, nabíječka BENTON BX-2 minimalizuje ohřívání baterie a tímto odstraní možnost vzniku plynů.toto zabezpečuje vetší účinnost a bezpečný výkon. 3. Tlumení Použití stálého vysokého proudu po dlouhou dobu riskujete uvolňování plynu v baterii. Proto je dodáván stálý nízký nabíjecí proud 1A ke zvyšování napětí od 28.2V do 28.8V (pro 24Vbaterie) a 14.1V do 14.4V (pro 12V baterie). V této fázi dokončování je téměř 100 % úspěch. Nabíječka přepne do fáze dobíjení a po sejmutí baterie je opravdu plně nabita. 24

13 4. Dobíjení Baterie je plně nabita a připravena k použití. Baterie dává signál nabíječce a přijme dostatek proudu k udržení malé zátěže jako například pro alarm atd. nebo pro proudové svody v obvodech dopravního prostředku. Je dodáván velmi nízký proud a to 200mA. Když napětí klesne pod 25.6V (pro 24V baterie) nebo 12.8V (pro 12V baterie), spustí se dohled na obvodové senzory, jelikož baterie potřebuje více proudu k udržování jejího náboje, než bude dostupná fáze dobíjení. Nabíječka se přepne do udržovací fáze.0 Pohotovostní vlastnost Když baterie zůstane zapojena v obvodech dopravního prostředku, během dobíjecího režimu obvody nepřetržitě monitorují odběr proudu baterie. je plně interaktivní nabíječka přizpůsobena ke změně proudu a napětí potřebné k a udržování baterie. 5. Udržování náboje Nabíječka neustále monitoruje napětí svorky k tomu, aby mohla rozhodnout, jestli se spustí udržovací režim. Pokud je baterie nabitá a napětí na svorkách klesne pod 25.6V (pro 24V baterie) nebo 12.8V (pro 12V baterie), nabíječka spustí udržovací pulzy s konstantním proudem 1A dokud napětí nedosáhne 28.8V (pro 24V baterie) nebo 14.4V (pro 12V baterie). Nyní je dokončeno. Cyklus dobíjení akumulátoru a udržování je opakována po neurčitou dobu, aby udržela baterii v dobrém stavu, když ještě není používána a je stále připojena k nabíječce. Poznámka: Pokud je nabíječka připojena na neurčitou dobu, zkontrolujte úroveň vody každé 4 týdny nebo jak je doporučeno výrobcem baterie, zajistit, aby zůstala baterie zapojena ve správném režimu. 6. Přívod napětí 13.6V Nabíječka BENTON BX-2 poskytuje stálé napětí 13.6V a proud do 5.0A. Toto je vhodné pro udržování 12V baterie pomocí získaného náboje s přiblížením ke 100% náboji. Dobíječ akumulátorů BENTON 25 BX-2 je také používán jako zdroj energie s maximální kapacitou 13.6V/5A. V tomto režimu je deaktivována funkce ochrany proti jiskření. Nicméně, ochrana proti zapojení opačné polarity stále pracuje. Má elektronickou ochranu proti přetížení, která je aktivována, pokud výstupní napětí z baterie klesne pod 4.5V a proud je okolo 6A. V této situaci se nabíječka vrátí do režimu,,power. 7. Zesílení 16V K obnovení mnoha vybitých 12V baterií je tento režim ideální. Vysoké napětí (max. 17V) při proudu 1.5A je použito po maximální dobu 3 hodin. V závěru tohoto stupně může přepnout do normálního nabíjecího nastavení (14.4V). Chybový režim Nabíječka přejde do chybového režimu v následující situaci a) baterie je připojena s obrácenou polaritou pólů Výkonový režim Nabíječka přejde do režimu v následujících situacích: a) Koncové svorky jsou zkratovány nebo rozpojeny když je zahájeno. b) Přetížené c) Pokus o vadné baterie d) Nabíjení je zahájeno bez připojené baterie ke svorkám. e) Pokus baterie jejíž napětí je pod 4.5V±0.5V (pro 12V baterie) nebo 16V±0.25V (pro 24V baterie) f) Nabíječka je v obnovovacím režimu přes 7 hodin. g) Nabíječka je v režimu a útlumu přes 41 hodin 26

14 Případné závady Kontrolky nabíječky nesvítí: a) Odpojte nabíječku od sítě a zkontrolujte svorky, zdali jsou připojeny ke správným koncům a zdali jsou čisté. b) Ověřte, jestli je zásuvka pod napětím. c) Špatné připojení baterie ke kostře Kontrolky nabíječky svítí, ale baterie se nenabíjí správně: a) Baterie může být vadná nebo příliš velká b) Baterie má nadměrný odběr proudu a musí být vyměněna Přístroj byl schválen pro použití v zemích EU a je proto opatřen značkou CE. Veškeré potřebná dokumentace je k dispozici u dovozce. Změny technických parametrů, vlastností, tiskové chyby vyhrazeny. Záruční a pozáruční opravy zabezpečuje dovozce: Compex spol. s r.o., Palackého 105, Brno ve svém centrálním servisním středisku na výše uvedené adrese ;
