CHCETE MĚŘIT NA VYSOKÉ ÚROVNI? SPOLEHNĚTE SE NA DIGIMAR

Transkript

1 - CHCETE MĚŘIT NA VYSOKÉ ÚROVNI? SPOLEHNĚTE SE NA DIGIMAR Nejaktuálnější informace k produktům DIGIMAR naleznete na našich webových stránkách: WebCode 204 Společnost Mahr Vám nabízí kompletní program produktů pro spolehlivé řešení Vašich měřicích úloh. Ať už jednoduché orýsování obrobků nebo komplexní dvojrozměrné měření výškoměry Digimar zaručují maximum flexibility a kvality. Naše výškoměry Digimar 817 CLM a 816 CL, opatřené motorizovaným posuvem, přesvědčí tím nejjednodušším ovládáním, pohodlným zacházením se všemi základními funkcemi pomocí tzv. rychlých kláves, jakož i maximálním komfortem a bezpečnosti při měření.

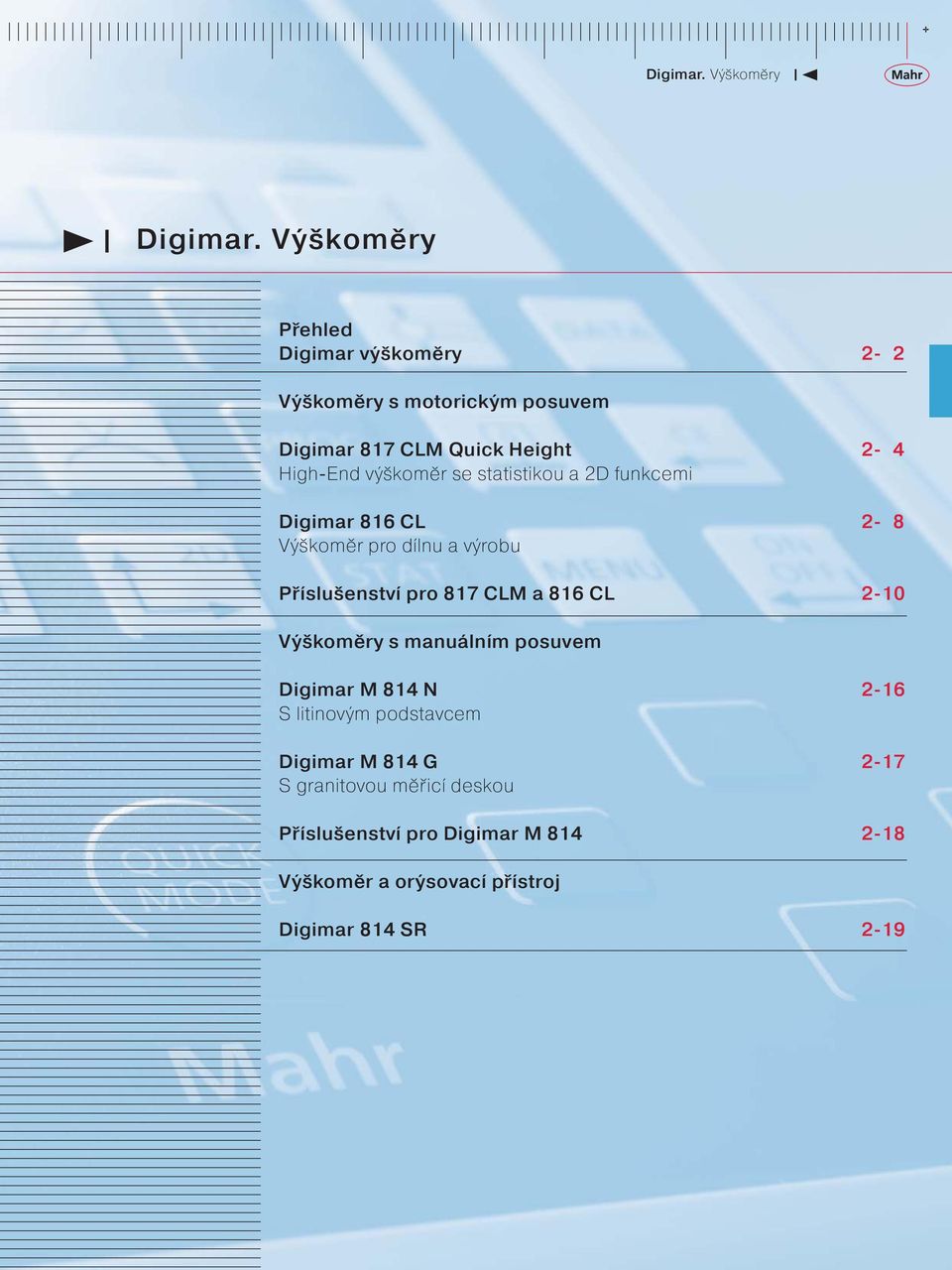

2 + Přehled Digimar výškoměry 2-2 Výškoměry s motorickým posuvem Digimar 817 CLM Quick Height 2-4 High-End výškoměr se statistikou a 2D funkcemi Digimar 816 CL 2-8 Výškoměr pro dílnu a výrobu Příslušenství pro 817 CLM a 816 CL 2-10 Výškoměry s manuálním posuvem Digimar M 814 N 2-16 S litinovým podstavcem Digimar M 814 G 2-17 S granitovou měřicí deskou Příslušenství pro Digimar M Výškoměr a orýsovací přístroj Digimar 814 SR 2-19

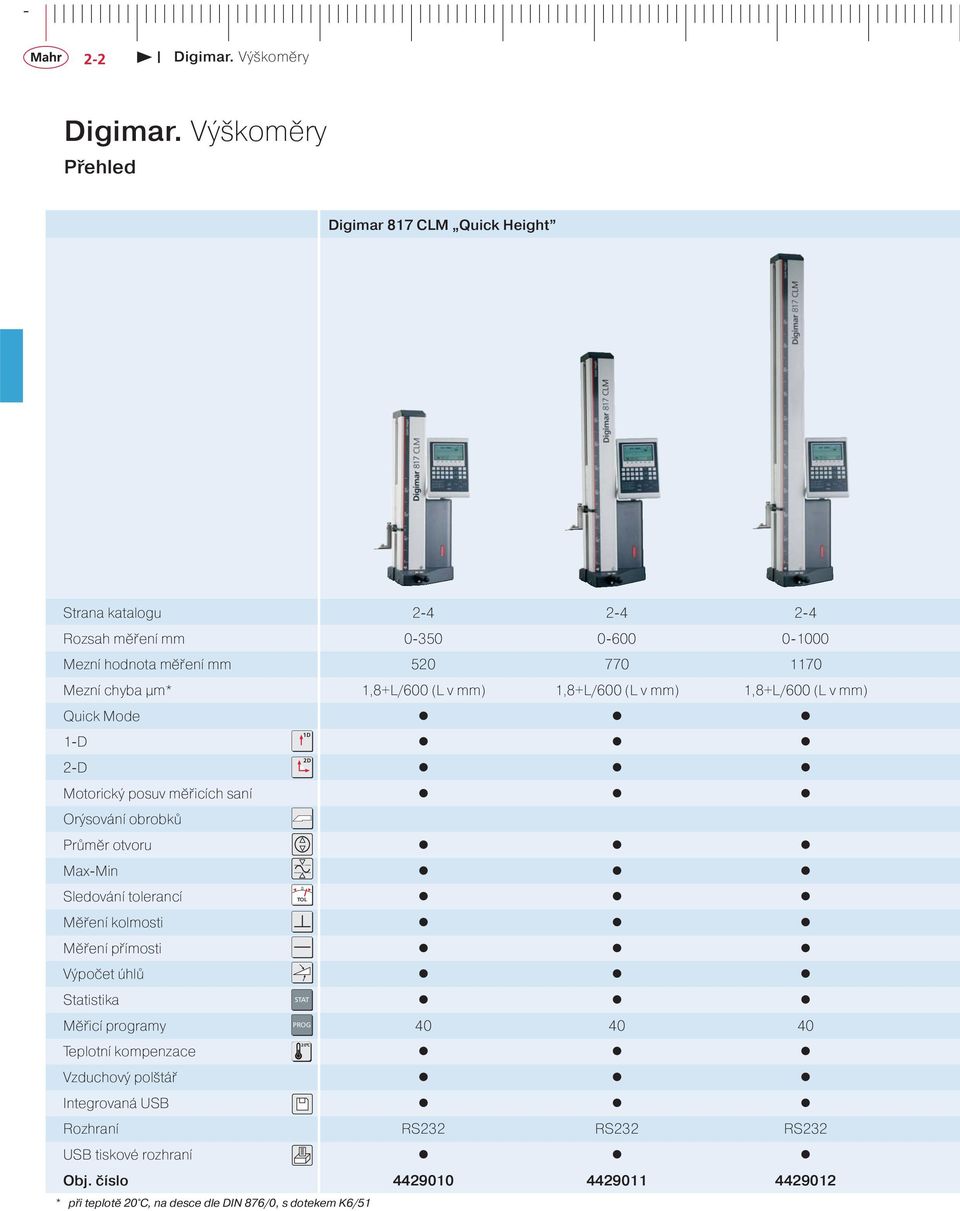

3 - 2-2 Přehled Digimar 817 CLM Quick Height Strana katalogu Rozsah měření mm Mezní hodnota měření mm Mezní chyba μm* 1,8+L/600 (L v mm) 1,8+L/600 (L v mm) 1,8+L/600 (L v mm) Quick Mode 1D 1-D 2D 2-D Motorický posuv měřicích saní Orýsování obrobků Průměr otvoru Max-Min 0 Sledování tolerancí TOL Měření kolmosti Měření přímosti Výpočet úhlů Statistika STAT Měřicí programy PROG Teplotní kompenzace 20 C Vzduchový polštář Integrovaná USB Rozhraní RS232 RS232 RS232 USB tiskové rozhraní Obj. číslo * při teplotě 20 C, na desce dle DIN 876/0, s dotekem K6/51

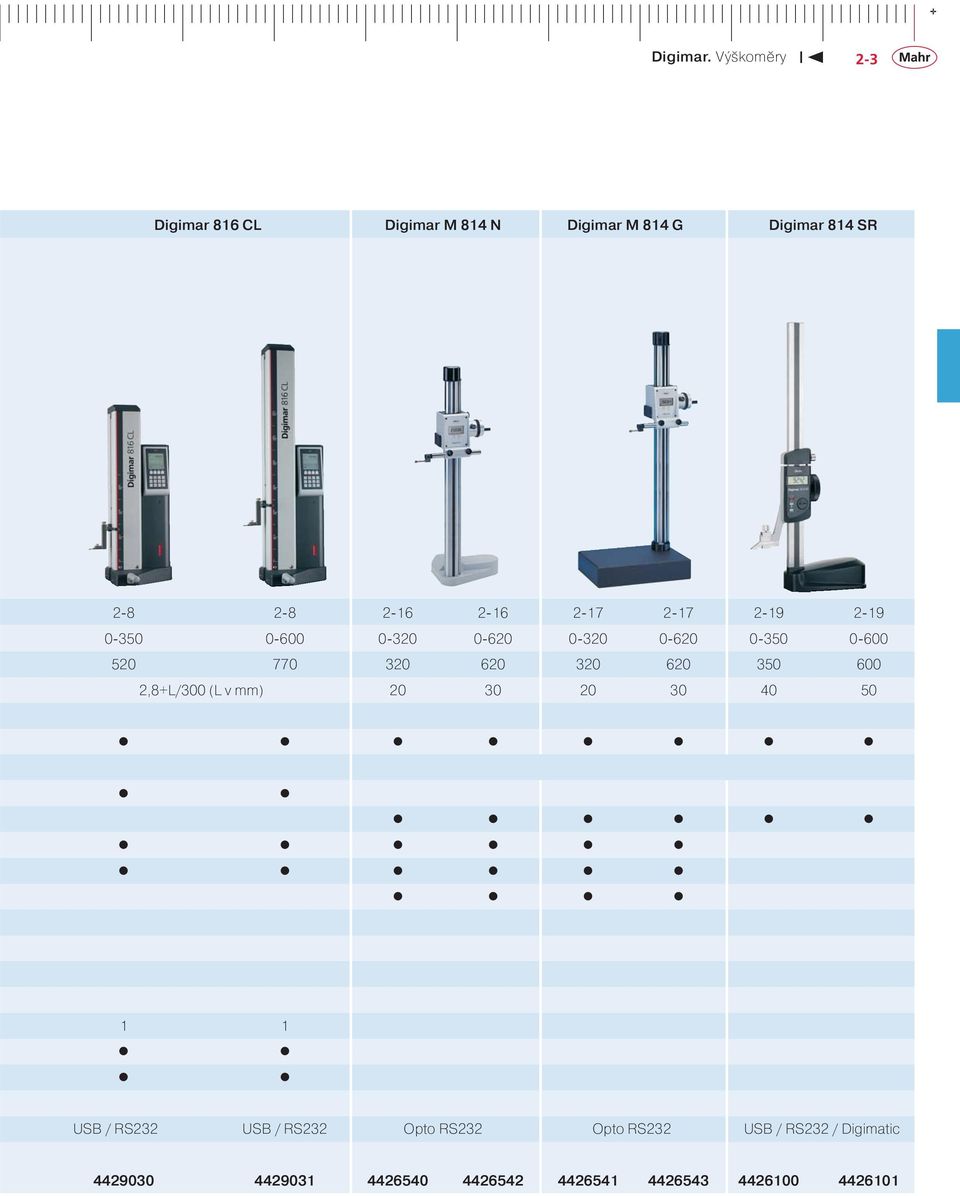

4 + 2-3 Digimar 816 CL Digimar M 814 N Digimar M 814 G Digimar 814 SR ,8+L/300 (L v mm) USB / RS232 USB / RS232 Opto RS232 Opto RS232 USB / RS232 / Digimatic

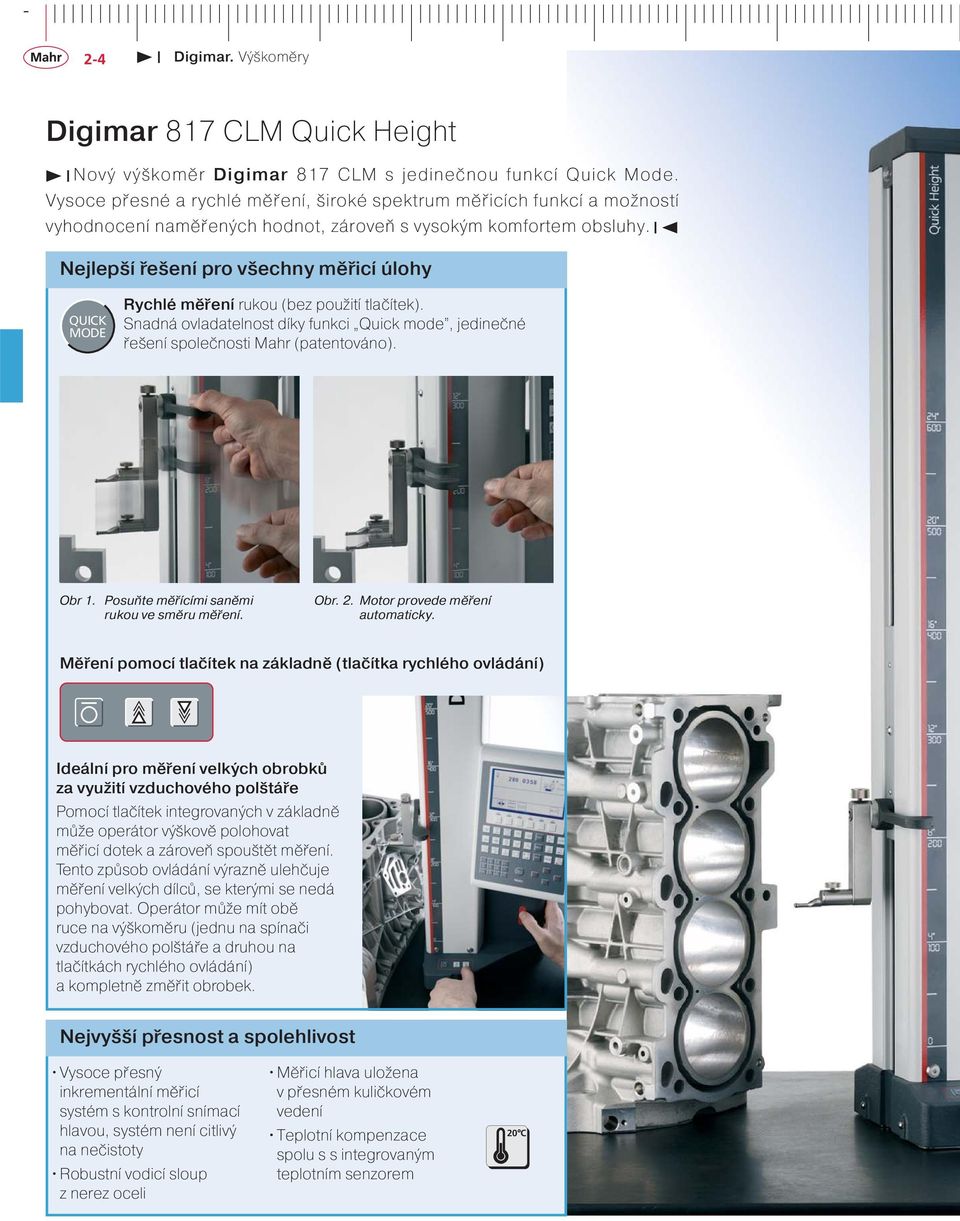

5 - 2-4 Digimar 817 CLM Quick Height Nový výškoměr Digimar 817 CLM s jedinečnou funkcí Quick Mode. Vysoce přesné a rychlé měření, široké spektrum měřicích funkcí a možností vyhodnocení naměřených hodnot, zároveň s vysokým komfortem obsluhy. Nejlepší řešení pro všechny měřicí úlohy QUICK MODE Rychlé měření rukou (bez použití tlačítek). Snadná ovladatelnost díky funkci Quick mode, jedinečné řešení společnosti Mahr (patentováno). Obr 1. Posuňte měřícími saněmi rukou ve směru měření. Obr. 2. Motor provede měření automaticky. Měření pomocí tlačítek na základně (tlačítka rychlého ovládání) Ideální pro měření velkých obrobků za využití vzduchového polštáře Pomocí tlačítek integrovaných v základně může operátor výškově polohovat měřicí dotek a zároveň spouštět měření. Tento způsob ovládání výrazně ulehčuje měření velkých dílců, se kterými se nedá pohybovat. Operátor může mít obě ruce na výškoměru (jednu na spínači vzduchového polštáře a druhou na tlačítkách rychlého ovládání) a kompletně změřit obrobek. Nejvyšší přesnost a spolehlivost Vysoce přesný inkrementální měřicí systém s kontrolní snímací hlavou, systém není citlivý na nečistoty Robustní vodicí sloup z nerez oceli Měřicí hlava uložena v přesném kuličkovém vedení Teplotní kompenzace spolu s s integrovaným teplotním senzorem 20 C

6 + 2-5 Ergonomicky uspořádaný a nastavitelný ovládací panel Vyhodnocovací panel s 2D funkcemi a statistickými funkcemi Velký podsvícený displej Funkční tlačítka s přehlednými ikonami Polohovatelný díky otočnému ramenu Snadná volba všech měřicích funkcí díky jednoznačným symbolům na tlačítkách. Komplexní měřicí funkce Velký výběr měřicích funkcí Dynamické měřicí funkce navíc s analogovým zobrazením měřených hodnot Automatické měření kolmosti a přímosti (při použití příslušenství) Možnost naprogramování měřicí úlohy (automatický měřicí proces) AUTO funkce pro měření řetězce kót (přírustků) a vzdáleností 1D PROG AUTO 2D Rozsáhlé možnosti vyhodnocení Přenos dat do PC prostřednictvím RS232 nebo USB portu (například do MS Excelu za využití programu MarCom Tisk naměřených hodnot, statistik, atd. pomocí tiskárny připojitelné přímo k výškoměru (USB) Uložení naměřených hodnot do integrované USB paměti (pro PC rozpoznatelná jako výměnný disk) Široké možnosti statistického vyhodnocení dat RS232C STAT USB

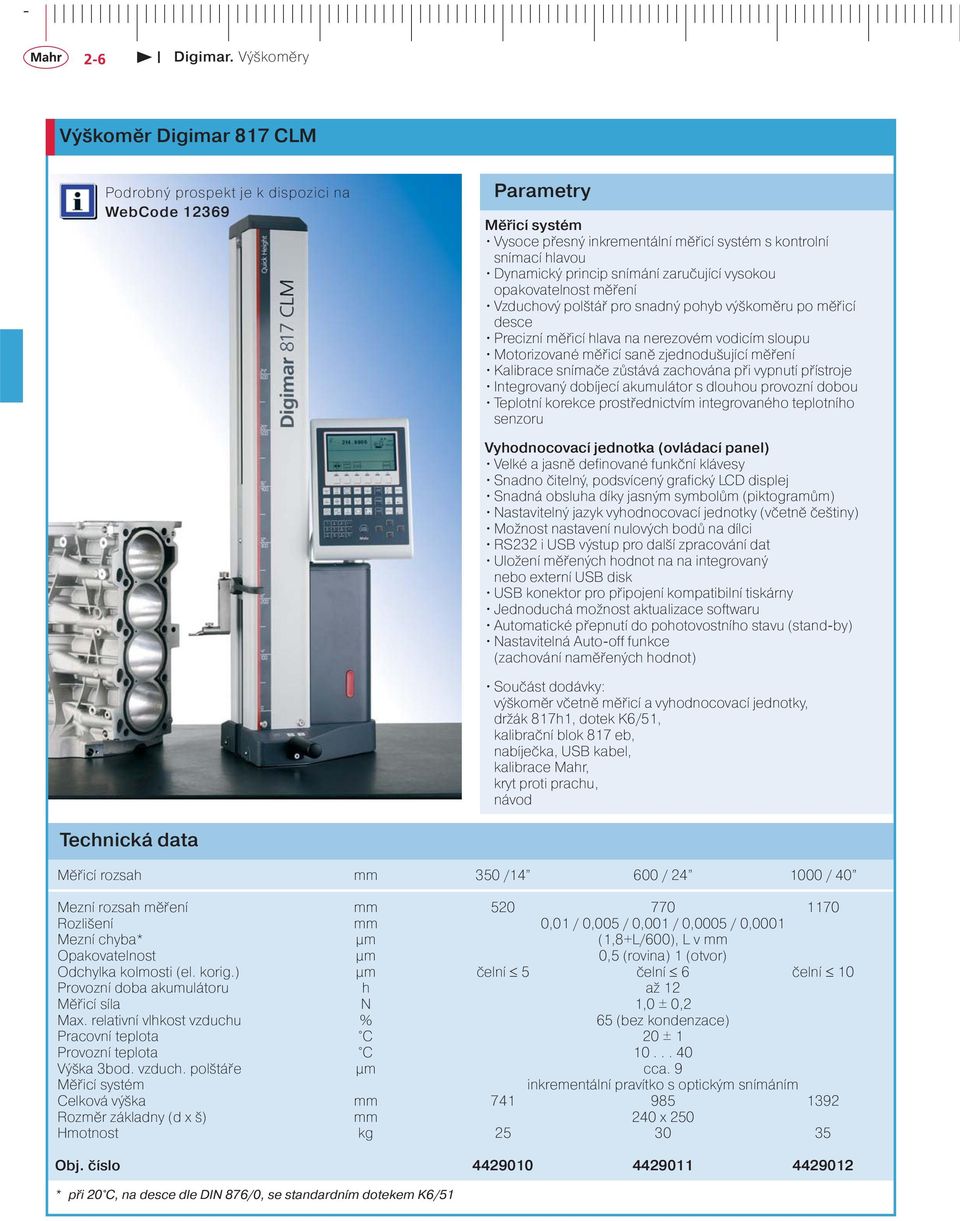

7 - 2-6 Výškoměr Digimar 817 CLM Podrobný prospekt je k dispozici na WebCode Parametry Měřicí systém Vysoce přesný inkrementální měřicí systém s kontrolní snímací hlavou Dynamický princip snímání zaručující vysokou opakovatelnost měření Vzduchový polštář pro snadný pohyb výškoměru po měřicí desce Precizní měřicí hlava na nerezovém vodicím sloupu Motorizované měřicí saně zjednodušující měření Kalibrace snímače zůstává zachována při vypnutí přístroje Integrovaný dobíjecí akumulátor s dlouhou provozní dobou Teplotní korekce prostřednictvím integrovaného teplotního senzoru Vyhodnocovací jednotka (ovládací panel) Velké a jasně definované funkční klávesy Snadno čitelný, podsvícený grafický LCD displej Snadná obsluha díky jasným symbolům (piktogramům) Nastavitelný jazyk vyhodnocovací jednotky (včetně češtiny) Možnost nastavení nulových bodů na dílci RS232 i USB výstup pro další zpracování dat Uložení měřených hodnot na na integrovaný nebo externí USB disk USB konektor pro připojení kompatibilní tiskárny Jednoduchá možnost aktualizace softwaru Automatické přepnutí do pohotovostního stavu (stand-by) Nastavitelná Auto-off funkce (zachování naměřených hodnot) Součást dodávky: výškoměr včetně měřicí a vyhodnocovací jednotky, držák 817h1, dotek K6/51, kalibrační blok 817 eb, nabíječka, USB kabel, kalibrace Mahr, kryt proti prachu, návod Technická data Měřicí rozsah mm 350 / / / 40 Mezní rozsah měření mm Rozlišení mm 0,01 / 0,005 / 0,001 / 0,0005 / 0,0001 Mezní chyba* μm (1,8+L/600), L v mm Opakovatelnost μm 0,5 (rovina) 1 (otvor) Odchylka kolmosti (el. korig.) μm čelní 5 čelní 6 čelní 10 Provozní doba akumulátoru h až 12 Měřicí síla N 1,0 ± 0,2 Max. relativní vlhkost vzduchu % 65 (bez kondenzace) Pracovní teplota C 20 ± 1 Provozní teplota C Výška 3bod. vzduch. polštáře μm cca. 9 Měřicí systém inkrementální pravítko s optickým snímáním Celková výška mm Rozměr základny (d x š) mm 240 x 250 Hmotnost kg Obj. číslo * při 20 C, na desce dle DIN 876/0, se standardním dotekem K6/51

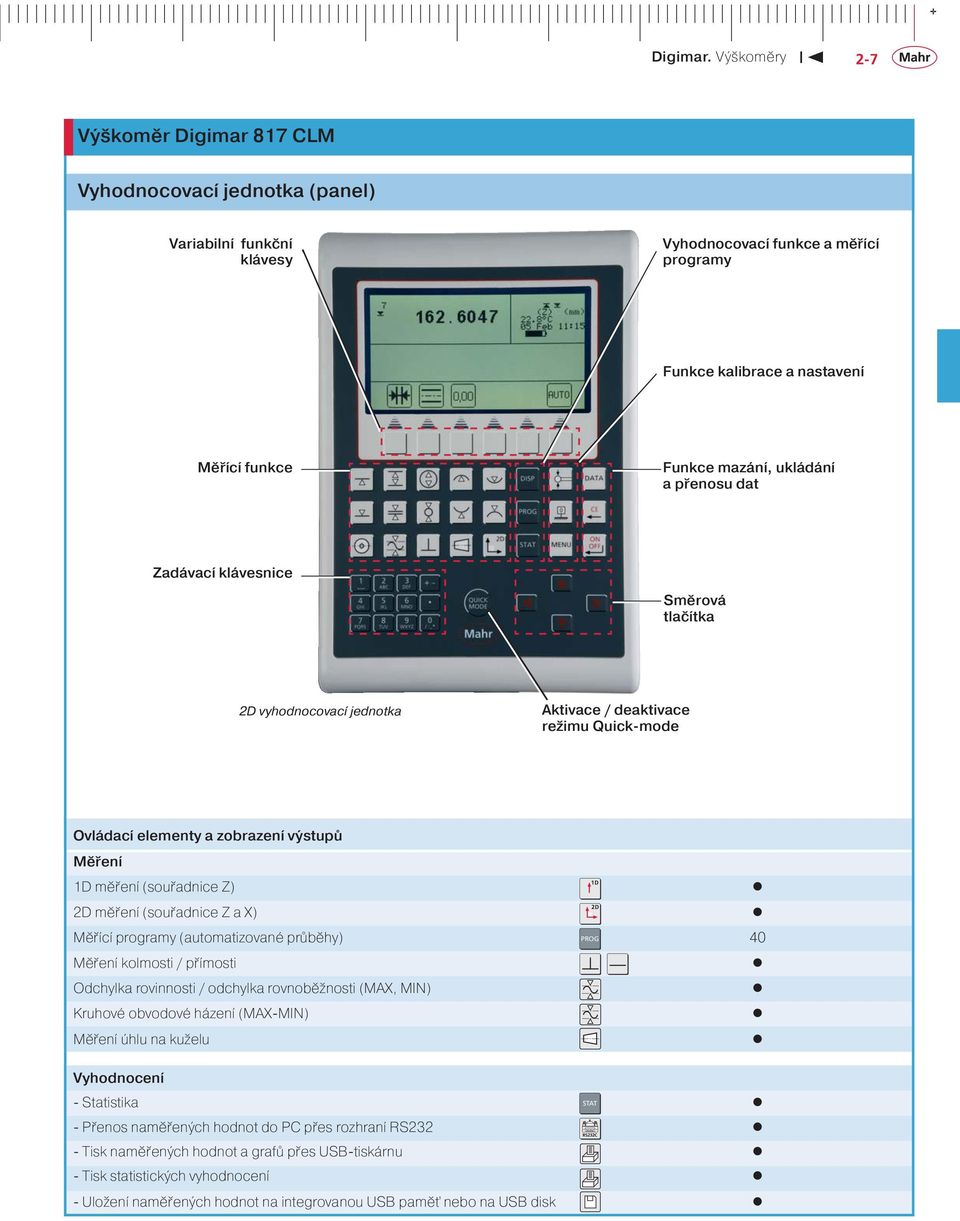

8 + 2-7 Výškoměr Digimar 817 CLM Vyhodnocovací jednotka (panel) Variabilní funkční klávesy Vyhodnocovací funkce a měřící programy Funkce kalibrace a nastavení Měřící funkce Funkce mazání, ukládání a přenosu dat Zadávací klávesnice Směrová tlačítka 2D vyhodnocovací jednotka Aktivace / deaktivace režimu Quick-mode Ovládací elementy a zobrazení výstupů Měření 1D měření (souřadnice Z) 2D měření (souřadnice Z a X) Měřící programy (automatizované průběhy) PROG 40 Měření kolmosti / přímosti Odchylka rovinnosti / odchylka rovnoběžnosti (MAX, MIN) Kruhové obvodové házení (MAX-MIN) Měření úhlu na kuželu 1D 2D Vyhodnocení - Statistika STAT - Přenos naměřených hodnot do PC přes rozhraní RS232 - Tisk naměřených hodnot a grafů přes USB-tiskárnu - Tisk statistických vyhodnocení - Uložení naměřených hodnot na integrovanou USB paměť nebo na USB disk RS232C

9 - 2-8 Digimar 816 CL Nový výškoměr Digimar 816 CL Chcete dosáhnout přesných výsledků jednoduše a rychleji? Výškoměr 816 CL je připraven stát se Vaším spolupracovníkem v dílně i ve výrobní hale. Přesně tak, jak to od našich měřidel očekáváte! Uživatelsky příjemné ovládání pomocí Zobrazení naměřených hodnot Intuitivního ovládání Mnohostranné použití Výškoměr Digimar 816 CL nabízí mnoho praktických měřicích a vyhodnocovacích funkcí. Přímo přístupné standardní měřicí funkce Dynamické měřicí funkce Max-Min Odchylka rovnoběžnosti Max-Min Obvodové házení Ovládací panel s podsvíceným displejem Široké možnosti přenosu dat RS232C USB Přesné výsledky měření přímo ve výrobě Robustní provedení Nezávislé výsledky měření Spolehlivé měření mimo laboratoř Měřicí program vhodný pro sériové díly PROG Přesné výsledky díky motorizovanému odměřování 20 C Teplotní kompenzace pomocí integrovaného teplotního senzoru a koeficientu teplotní roztažnosti obrobku. Opakované měřicí postupy mohou být automatizovány Jednoduché programovaní pomocí učební funkce Komplexní měřicí postup je spuštěn stiskem jediného tlačítka

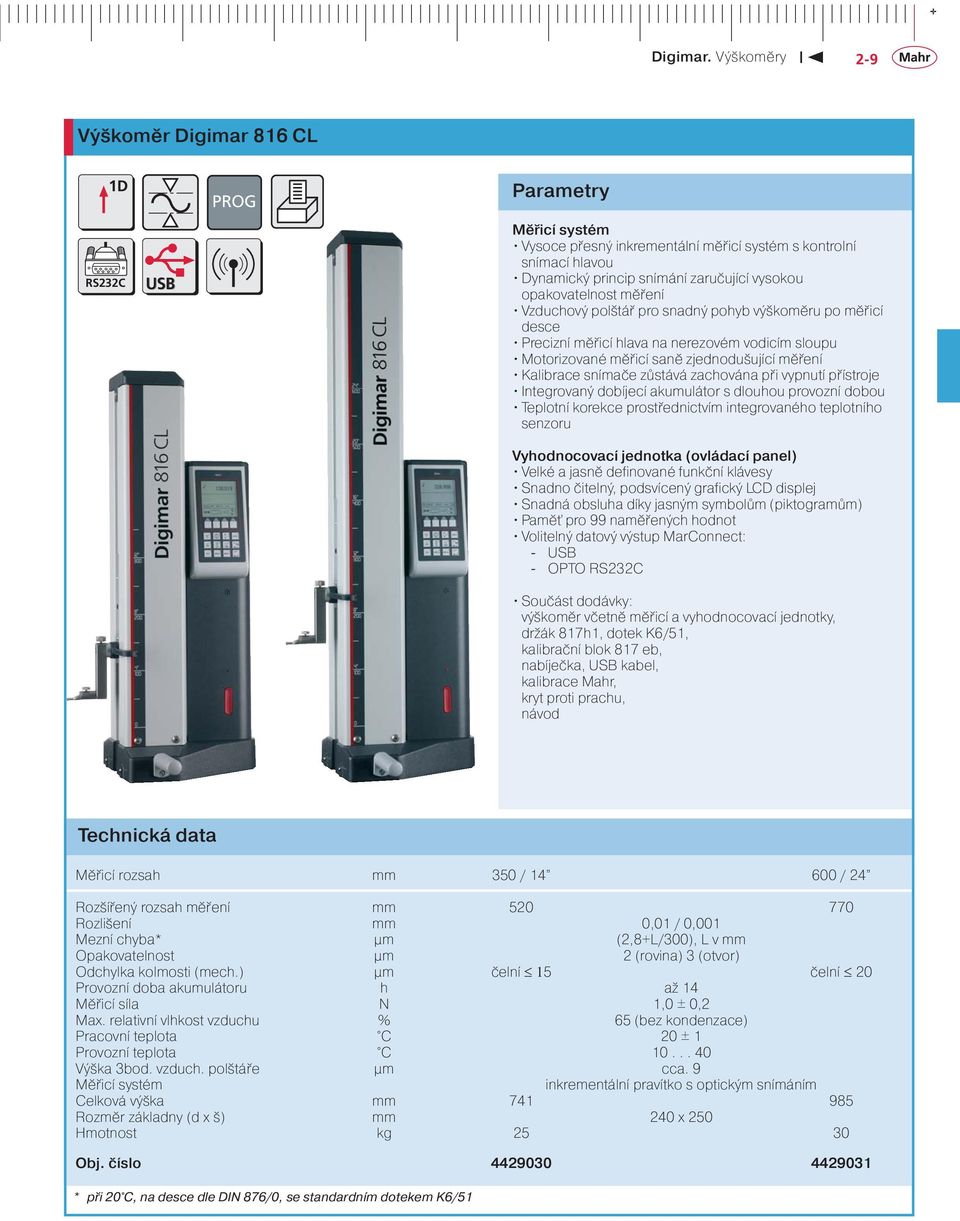

10 + 2-9 Výškoměr Digimar 816 CL 1D RS232C USB PROG Parametry Měřicí systém Vysoce přesný inkrementální měřicí systém s kontrolní snímací hlavou Dynamický princip snímání zaručující vysokou opakovatelnost měření Vzduchový polštář pro snadný pohyb výškoměru po měřicí desce Precizní měřicí hlava na nerezovém vodicím sloupu Motorizované měřicí saně zjednodušující měření Kalibrace snímače zůstává zachována při vypnutí přístroje Integrovaný dobíjecí akumulátor s dlouhou provozní dobou Teplotní korekce prostřednictvím integrovaného teplotního senzoru Vyhodnocovací jednotka (ovládací panel) Velké a jasně definované funkční klávesy Snadno čitelný, podsvícený grafický LCD displej Snadná obsluha díky jasným symbolům (piktogramům) Paměť pro 99 naměřených hodnot Volitelný datový výstup MarConnect: - USB - OPTO RS232C Součást dodávky: výškoměr včetně měřicí a vyhodnocovací jednotky, držák 817h1, dotek K6/51, kalibrační blok 817 eb, nabíječka, USB kabel, kalibrace Mahr, kryt proti prachu, návod Technická data Měřicí rozsah mm 350 / / 24 Rozšířený rozsah měření mm Rozlišení mm 0,01 / 0,001 Mezní chyba* μm (2,8+L/300), L v mm Opakovatelnost μm 2 (rovina) 3 (otvor) Odchylka kolmosti (mech.) μm čelní 15 čelní 20 Provozní doba akumulátoru h až 14 Měřicí síla N 1,0 ± 0,2 Max. relativní vlhkost vzduchu % 65 (bez kondenzace) Pracovní teplota C 20 ± 1 Provozní teplota C Výška 3bod. vzduch. polštáře μm cca. 9 Měřicí systém inkrementální pravítko s optickým snímáním Celková výška mm Rozměr základny (d x š) mm 240 x 250 Hmotnost kg Obj. číslo * při 20 C, na desce dle DIN 876/0, se standardním dotekem K6/51

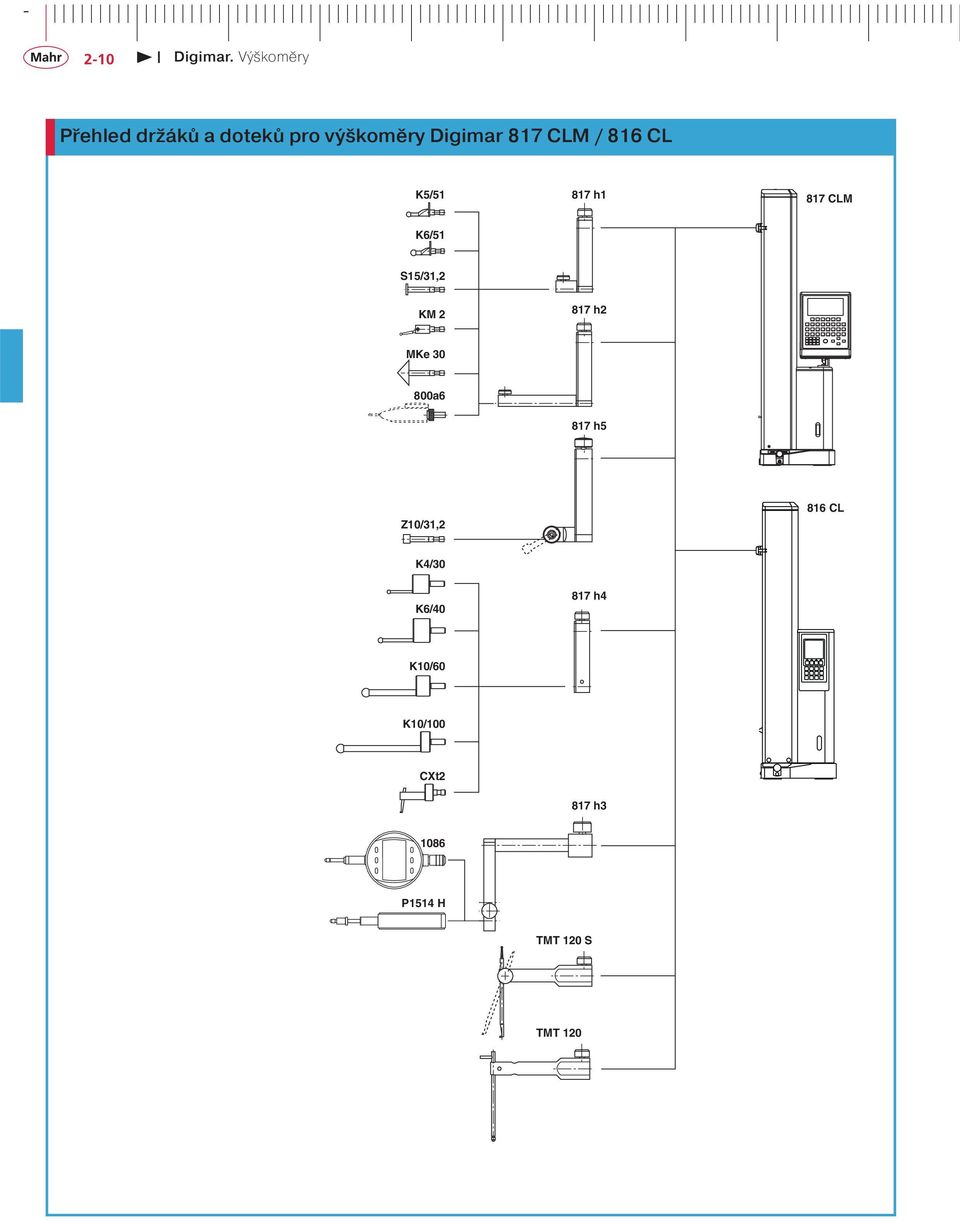

11 Přehled držáků a doteků pro výškoměry Digimar 817 CLM / 816 CL K5/ h1 817 CLM K6/51 S15/31,2 KM h2 MKe a6 817 h5 Z10/31,2 816 CL K4/30 K6/ h4 K10/60 K10/100 CXt2 817 h P1514 H TMT 120 S TMT 120

12 Výškoměry Digimar 817 CLM / 816 CL Příslušenství Držáky pro doteky s upínacím Ø 6 mm Kat. číslo Označení Vyložení Obj. číslo mm 817 h1 ø12 ø h2 817 h1 Držák pro měřicí doteky 27, * 817 h2 Držák pro měřicí doteky h5 Držák s kloubem pro měřicí doteky * Standardní příslušenství obsažené v dodávce zařízení 46,5 27,5 119,5 100,5 817 h5 86 ø otočný Měřicí doteky s upínacím Ø 6 mm Kat. číslo Označení Obj. číslo K 5/51 K 6/51 K5/51 Kulový měřicí dotek K6/51 Kulový měřicí dotek * 18,8 26,8 ø5 17,7 24,2 S15/31,2 Talířový měřicí dotek Z10/31,2 Válcový měřicí dotek MKe 30 Kuželový měřicí dotek KM 2 Držák M2 včetně měřicího doteku 800 ts Ø 2 mm S 15/31,2 2,8 18,8 31,2 ø15 MKe 30 18,8 25,2 38,2 100 ø a6 Upínací stopka pro MarTest * Standardní příslušenství obsažené v dodávce zařízení Z 10/31,2 8 18,8 31,2 ø10 KM 2 h8 800 a6 ø2 18,8 36,8 13,7

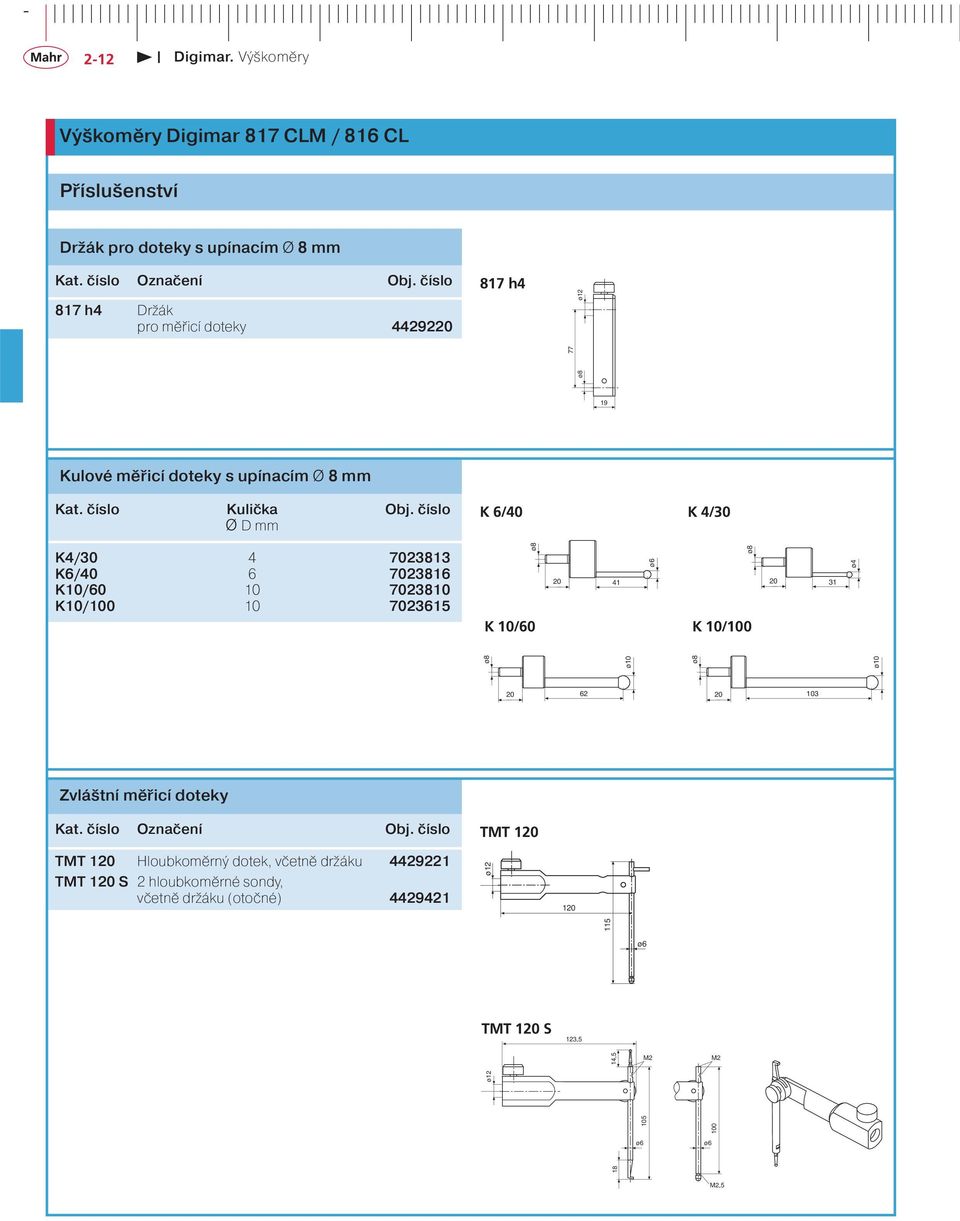

13 Výškoměry Digimar 817 CLM / 816 CL Příslušenství Držák pro doteky s upínacím Ø 8 mm Kat. číslo Označení Obj. číslo 817 h4 Držák pro měřicí doteky h4 ø Kulové měřicí doteky s upínacím Ø 8 mm Kat. číslo Kulička Obj. číslo Ø D mm K 6/40 K 4/30 K4/ K6/ K10/ K10/ K 10/ K 10/ ø10 ø10 ø Zvláštní měřicí doteky Kat. číslo Označení Obj. číslo TMT 120 Hloubkoměrný dotek, včetně držáku TMT 120 S 2 hloubkoměrné sondy, včetně držáku (otočné) TMT ,5 105 ø12 14,5 M2 M ø TMT 120 S M2,5

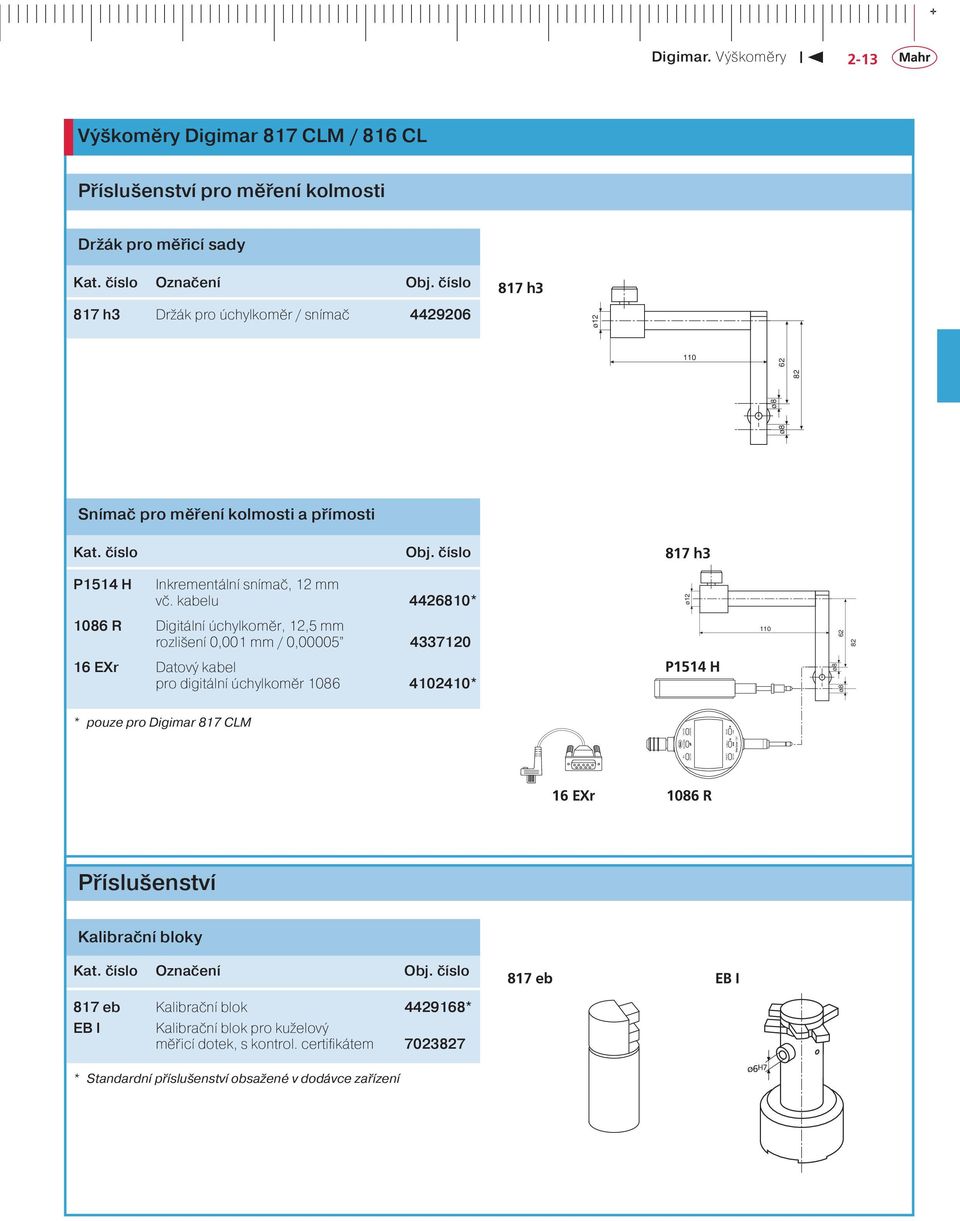

14 h3 ø TOL MAX/MIN ON/OFF SET TOL mm/inch 82 F Výškoměry Digimar 817 CLM / 816 CL Příslušenství pro měření kolmosti Držák pro měřicí sady Kat. číslo Označení Obj. číslo 817 h3 Držák pro úchylkoměr / snímač Snímač pro měření kolmosti a přímosti Kat. číslo Obj. číslo 817 h3 P1514 H Inkrementální snímač, 12 mm vč. kabelu * ø R Digitální úchylkoměr, 12,5 mm rozlišení 0,001 mm / 0, EXr Datový kabel pro digitální úchylkoměr * P1514 H * pouze pro Digimar 817 CLM DATA PRESET TOL ABS mm inch PRESET RESET SET PR ABS MarCator EXr 1086 R Příslušenství Kalibrační bloky Kat. číslo Označení Obj. číslo 817 eb Kalibrační blok * EB I Kalibrační blok pro kuželový měřicí dotek, s kontrol. certifikátem eb EB I * Standardní příslušenství obsažené v dodávce zařízení H7

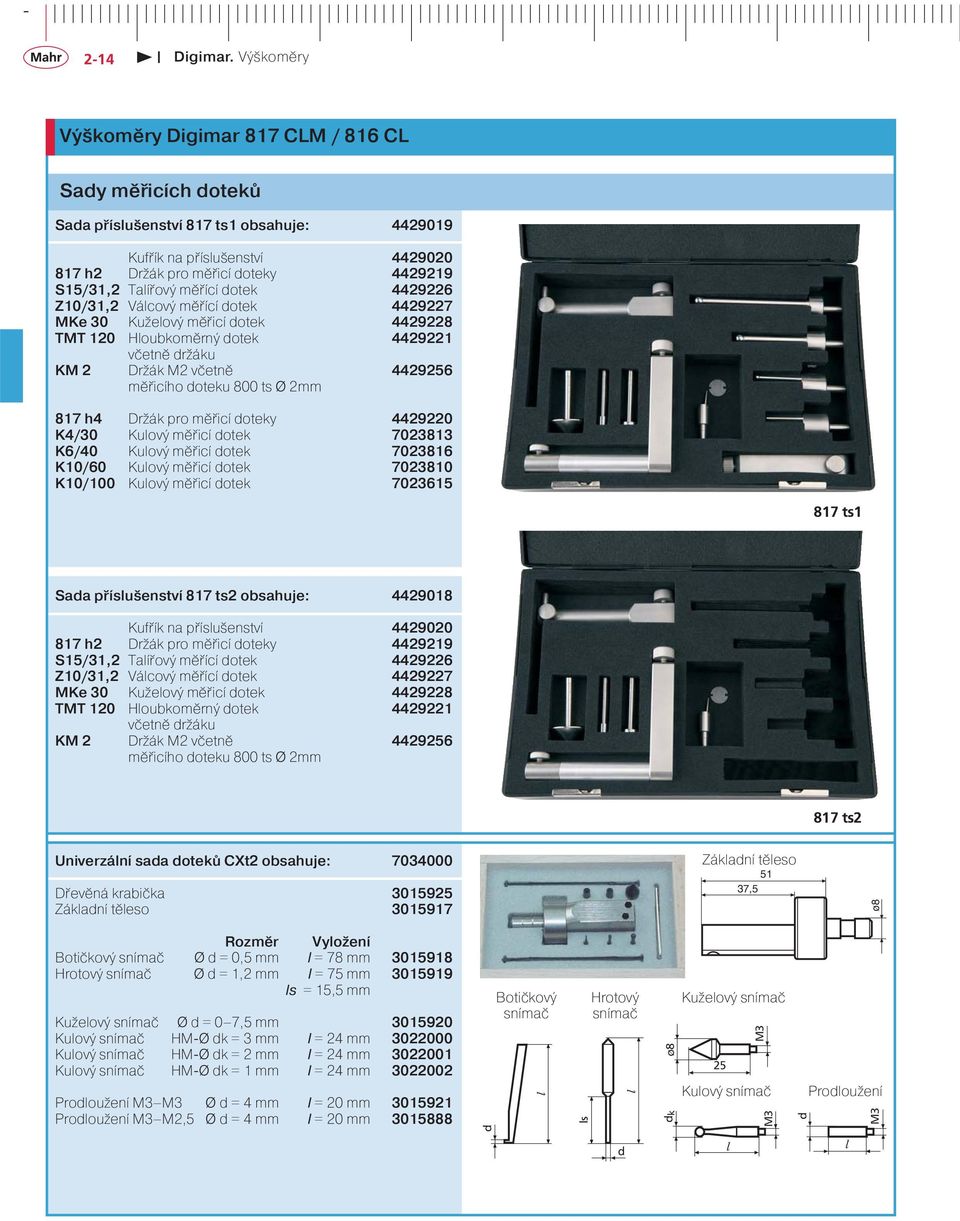

15 l l Výškoměry Digimar 817 CLM / 816 CL Sady měřicích doteků Sada příslušenství 817 ts1 obsahuje: Kufřík na příslušenství h2 Držák pro měřicí doteky S15/31,2 Talířový měřící dotek Z10/31,2 Válcový měřící dotek MKe 30 Kuželový měřicí dotek TMT 120 Hloubkoměrný dotek včetně držáku KM 2 Držák M2 včetně měřicího doteku 800 ts Ø 2mm 817 h4 Držák pro měřicí doteky K4/30 Kulový měřicí dotek K6/40 Kulový měřicí dotek K10/60 Kulový měřicí dotek K10/100 Kulový měřicí dotek ts1 Sada příslušenství 817 ts2 obsahuje: Kufřík na příslušenství h2 Držák pro měřicí doteky S15/31,2 Talířový měřící dotek Z10/31,2 Válcový měřící dotek MKe 30 Kuželový měřicí dotek TMT 120 Hloubkoměrný dotek včetně držáku KM 2 Držák M2 včetně měřicího doteku 800 ts Ø 2mm 817 ts2 Univerzální sada doteků CXt2 obsahuje: Dřevěná krabička Základní těleso Základní těleso 51 37,5 Rozměr Vyložení Botičkový snímač Ø d = 0,5 mm l = 78 mm Hrotový snímač Ø d = 1,2 mm l = 75 mm ls = 15,5 mm Kuželový snímač Ø d = 0 7,5 mm Kulový snímač HM-Ø dk = 3 mm l = 24 mm Kulový snímač HM-Ø dk = 2 mm l = 24 mm Kulový snímač HM-Ø dk = 1 mm l = 24 mm Prodloužení M3 M3 Ø d = 4 mm l = 20 mm Prodloužení M3 M2,5 Ø d = 4 mm l = 20 mm d Botičkový snímač ls Hrotový snímač dk Kuželový snímač M3 25 Kulový snímač M3 Prodloužení d M3 d l l

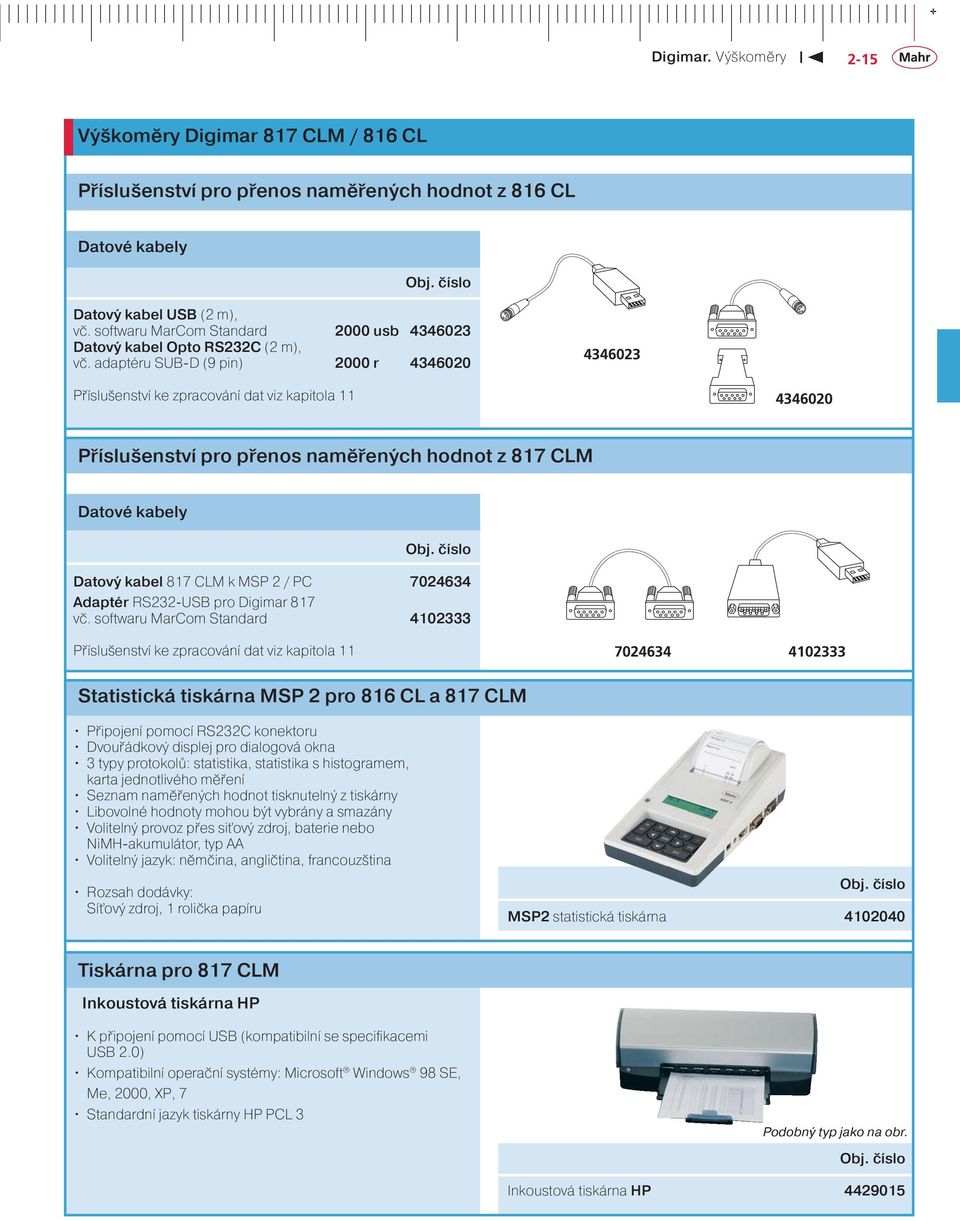

16 Výškoměry Digimar 817 CLM / 816 CL Příslušenství pro přenos naměřených hodnot z 816 CL Datové kabely Obj. číslo Datový kabel USB (2 m), vč. softwaru MarCom Standard 2000 usb Datový kabel Opto RS232C (2 m), vč. adaptéru SUB-D (9 pin) 2000 r Příslušenství ke zpracování dat viz kapitola Příslušenství pro přenos naměřených hodnot z 817 CLM Datové kabely Obj. číslo Datový kabel 817 CLM k MSP 2 / PC Adaptér RS232-USB pro Digimar 817 vč. softwaru MarCom Standard Příslušenství ke zpracování dat viz kapitola Statistická tiskárna MSP 2 pro 816 CL a 817 CLM Připojení pomocí RS232C konektoru Dvouřádkový displej pro dialogová okna 3 typy protokolů: statistika, statistika s histogramem, karta jednotlivého měření Seznam naměřených hodnot tisknutelný z tiskárny Libovolné hodnoty mohou být vybrány a smazány Volitelný provoz přes siťový zdroj, baterie nebo NiMH-akumulátor, typ AA Volitelný jazyk: němčina, angličtina, francouzština Rozsah dodávky: Síťový zdroj, 1 rolička papíru Obj. číslo MSP2 statistická tiskárna Tiskárna pro 817 CLM Inkoustová tiskárna HP K připojení pomocí USB (kompatibilní se specifikacemi USB 2.0) Kompatibilní operační systémy: Microsoft Windows 98 SE, Me, 2000, XP, 7 Standardní jazyk tiskárny HP PCL 3 Podobný typ jako na obr. Obj. číslo Inkoustová tiskárna HP

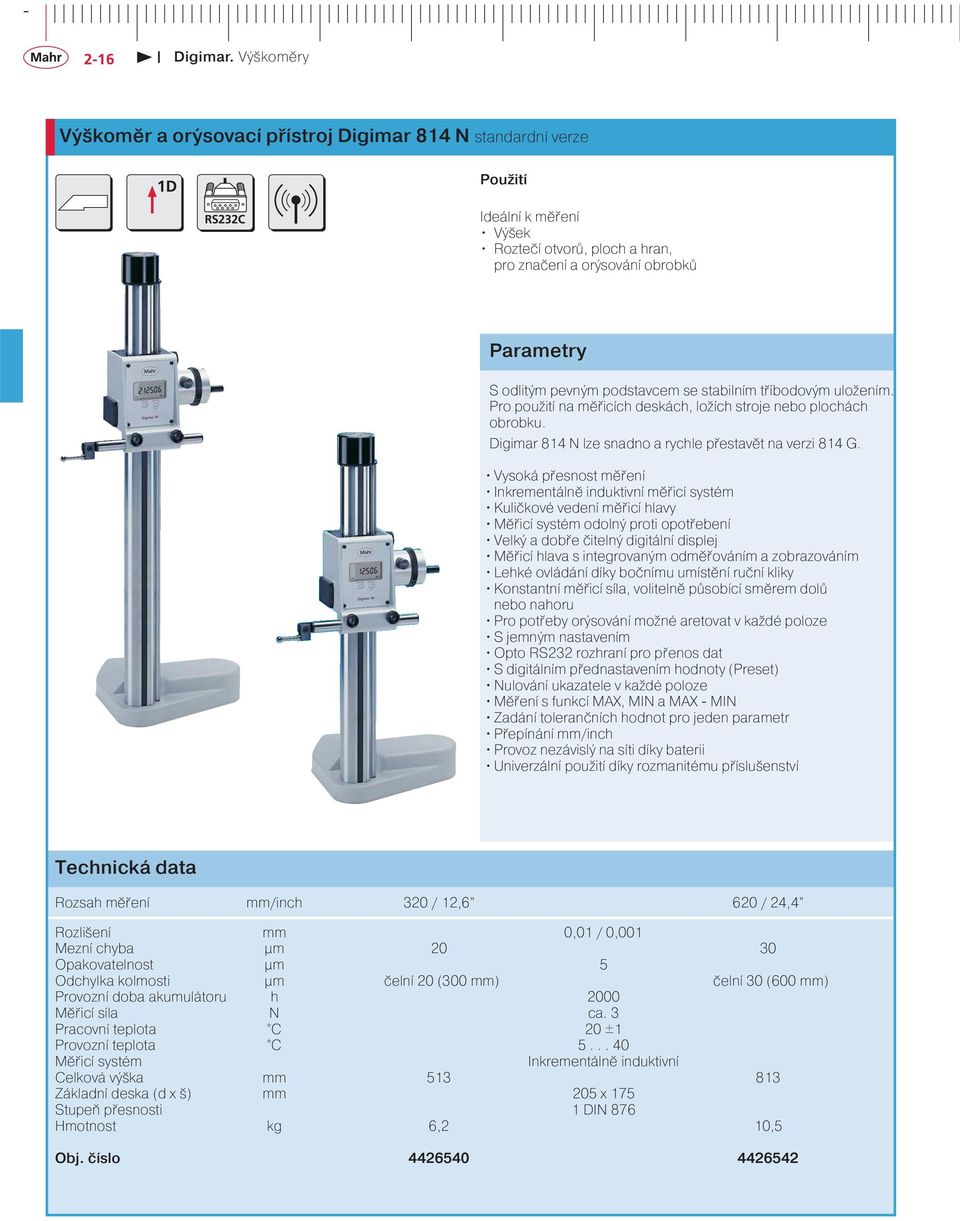

17 Výškoměr a orýsovací přístroj Digimar 814 N standardní verze 1D Použití RS232C Ideální k měření Výšek Roztečí otvorů, ploch a hran, pro značení a orýsování obrobků Parametry S odlitým pevným podstavcem se stabilním tříbodovým uložením. Pro použití na měřicích deskách, ložích stroje nebo plochách obrobku. Digimar 814 N lze snadno a rychle přestavět na verzi 814 G. Vysoká přesnost měření Inkrementálně induktivní měřicí systém Kuličkové vedení měřicí hlavy Měřicí systém odolný proti opotřebení Velký a dobře čitelný digitální displej Měřicí hlava s integrovaným odměřováním a zobrazováním Lehké ovládání díky bočnímu umístění ruční kliky Konstantní měřicí síla, volitelně působící směrem dolů nebo nahoru Pro potřeby orýsování možné aretovat v každé poloze S jemným nastavením Opto RS232 rozhraní pro přenos dat S digitálním přednastavením hodnoty (Preset) Nulování ukazatele v každé poloze Měření s funkcí MAX, MIN a MAX - MIN Zadání tolerančních hodnot pro jeden parametr Přepínání mm/inch Provoz nezávislý na síti díky baterii Univerzální použití díky rozmanitému příslušenství Technická data Rozsah měření mm/inch 320 / 12,6 620 / 24,4 Rozlišení mm 0,01 / 0,001 Mezní chyba μm Opakovatelnost μm 5 Odchylka kolmosti μm čelní 20 (300 mm) čelní 30 (600 mm) Provozní doba akumulátoru h 2000 Měřicí síla N ca. 3 Pracovní teplota C 20 ±1 Provozní teplota C Měřicí systém Inkrementálně induktivní Celková výška mm Základní deska (d x š) mm 205 x 175 Stupeň přesnosti 1 DIN 876 Hmotnost kg 6,2 10,5 Obj. číslo

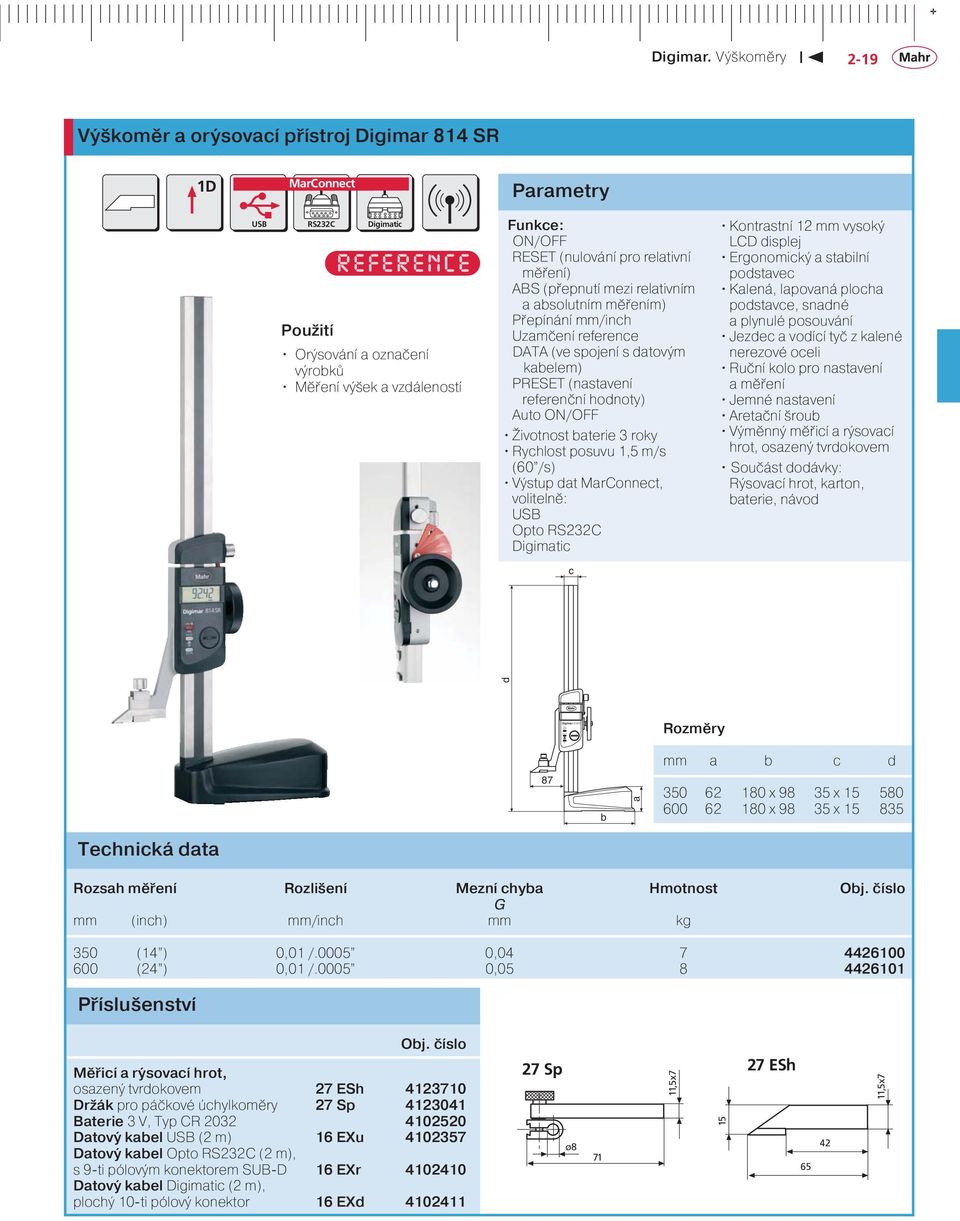

18 Výškoměr a orýsovací přístroj Digimar 814 G s měřicím stolem 1D Použití RS232C Ideální k měření Výšek Roztečí otvorů, ploch a hran, pro značení a orýsování obrobků Parametry S tvrdou žulovou pracovní deskou, s vysokou pevností a odolností proti deformaci Digimar 814 G lze snadno a rychle přestavět na verzi 814 N. Vysoká přesnost měření Inkrementálně induktivní měřicí systém Kuličkové vedení měřicí hlavy Měřicí systém odolný proti opotřebení Velký a dobře čitelný digitální displej Měřicí hlava s integrovaným odměřováním a zobrazováním Lehké ovládání díky bočnímu umístění ruční kliky Konstantní měřicí síla, volitelně působící směrem dolů nebo nahoru Pro potřeby orýsování možné aretovat v každé poloze S jemným nastavením Opto RS232 rozhraní pro přenos dat S digitálním přednastavením hodnoty (Preset) Nulování ukazatele v každé poloze Měření s funkcí MAX, MIN a MAX - MIN Zadání tolerančních hodnot pro jeden parametr Přepínání mm/inch Provoz nezávislý na síti díky baterii Univerzální použití díky rozmanitému příslušenství Technická data Rozsah měření mm/inch 320 / 12,6 620 / 24,4 Rozlišení mm 0,01 / 0,001 Mezní chyba μm Opakovatelnost μm 5 Odchylka kolmosti μm čelní 20 (300 mm) čelní 30 (600 mm) Provozní doba akumulátoru h 2000 Měřicí síla N ca. 3 Pracovní teplota C 20 ±1 Provozní teplota C Měřicí systém Inkrementálně induktivní Celková výška mm Granitová deska mm 200 x 300 Stupeň přesnosti 1 DIN 876 Hmotnost kg 14 18,3 Obj. číslo

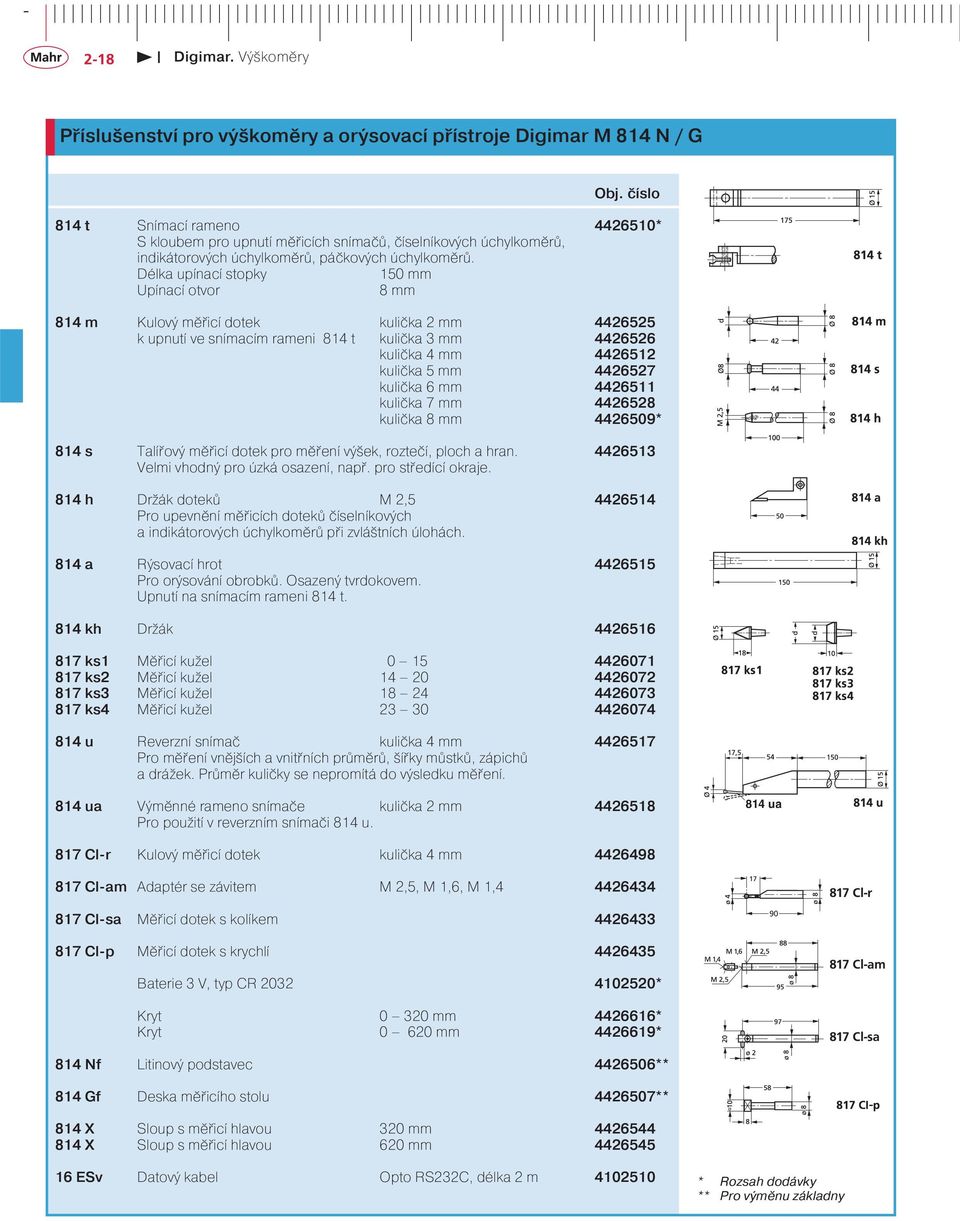

19 Příslušenství pro výškoměry a orýsovací přístroje Digimar M 814 N / G Obj. číslo 814 t Snímací rameno * S kloubem pro upnutí měřicích snímačů, číselníkových úchylkoměrů, indikátorových úchylkoměrů, páčkových úchylkoměrů. Délka upínací stopky 150 mm Upínací otvor 8 mm 814 m Kulový měřicí dotek kulička 2 mm k upnutí ve snímacím rameni 814 t kulička 3 mm kulička 4 mm kulička 5 mm kulička 6 mm kulička 7 mm kulička 8 mm * 814 s Talířový měřicí dotek pro měření výšek, roztečí, ploch a hran Velmi vhodný pro úzká osazení, např. pro středící okraje. 814 h Držák doteků M 2, Pro upevnění měřicích doteků číselníkových a indikátorových úchylkoměrů při zvláštních úlohách. 814 a Rýsovací hrot Pro orýsování obrobků. Osazený tvrdokovem. Upnutí na snímacím rameni 814 t. 814 kh Držák ks1 Měřicí kužel ks2 Měřicí kužel ks3 Měřicí kužel ks4 Měřicí kužel u Reverzní snímač kulička 4 mm Pro měření vnějších a vnitřních průměrů, šířky můstků, zápichů a drážek. Průměr kuličky se nepromítá do výsledku měření. 814 ua Výměnné rameno snímače kulička 2 mm Pro použití v reverzním snímači 814 u. 814 ua 817 Cl-r Kulový měřicí dotek kulička 4 mm Cl-am Adaptér se závitem M 2,5, M 1,6, M 1, Cl-sa Měřicí dotek s kolíkem Cl-p Měřicí dotek s krychlí Baterie 3 V, typ CR * Kryt mm * Kryt mm * 814 Nf Litinový podstavec ** 814 Gf Deska měřicího stolu ** 814 X Sloup s měřicí hlavou 320 mm X Sloup s měřicí hlavou 620 mm Cl-r 817 Cl-am 817 Cl-sa 16 ESv Datový kabel Opto RS232C, délka 2 m * Rozsah dodávky ** Pro výměnu základny
