1 Informační systém Montážní příručka Verze 1.04 isc-triosea_mm_cz_104

2 AMiT, spol. s r. o. nepřejímá žádné záruky, pokud se týče obsahu této publikace a vyhrazuje si právo měnit obsah dokumentace bez závazku tyto změny oznámit jakékoli osobě či organizaci. Tento dokument může být kopírován a rozšiřován za následujících podmínek: 1. Celý text musí být kopírován bez úprav a se zahrnutím všech stránek. 2. Všechny kopie musí obsahovat označení autorského práva společnosti AMiT, spol. s r. o. a veškerá další upozornění v dokumentu uvedená. 3. Tento dokument nesmí být distribuován za účelem dosažení zisku. V publikaci použité názvy produktů, firem apod. mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků. AMiT je registrovaná ochranná známka. Copyright (c) 2011, AMiT, spol. s r. o. Výrobce: AMiT, spol. s r. o. Naskové 3/1100, Praha Technická podpora: support@amit.cz isc-triosea_mm_cz_104 2/68

3 Obsah Historie revizí... 5 Související dokumentace Definice použitých pojmů Úvod Technické parametry Technické parametry systému Programové vybavení Zobrazovací stavy IP monitoru Načtení xml projektu Oživení IP monitorů AIPM1xxxx Výběr subnetu Nastavení IP adresy Nahrání aplikace Ověření nastavených parametrů, aplikace a IP adresy Oživení kamer AXIS AM3114-R28/B Výběr subnetu Nastavení IP adresy Test nastavení IP kamer Aktualizace firmwaru Nastavení parametrů Ověření nastavených parametrů, firmwaru a IP adresy Oživení kamer MOXA VPORT06R Aktualizace firmwaru Výběr subnetu Nastavení IP adresy Test nastavení IP kamer Nastavení parametrů Ověření nastavených parametrů, firmwaru a IP adresy Oživení záznamové jednotky PPM2110/2T Kontrola zapojení napájecího konektoru Nahrání OS PPM2110/2T Výběr subnetu Nastavení IP adresy Nahrání aplikace Ověření nastavené IP adresy, verze aplikace a FW Formátování záznamového média Ověření verze OS Oživení routru ERT Výběr subnetu Nastavení IP adresy Test nastavení IP routeru Nahrání aplikace /68 isc-triosea_mm_cz_104

4 9.5. Ověření nastavené aplikace a IP adresy Oživení audio systému Výběr subnetu Nastavení IP adresy Nahrání aplikace Ověření nastavených parametrů, aplikace a IP adres Oživení centrály IS AP9AL02AB0O Příprava USB flash disku AP9AL02AB0O Instalace operačního systému Oživení LED panelů ALP2100/A Kontrola nastavení adres Nastavení jednotky AP9AL02AB0O1 do mode: PC testing Výběr subnetu Nahrání aplikace Kontrola jednotek Nastavení jednotky AP9AL02AB0O1 do mode: PC Normal DODATEK B Obsah programové sady Záznamová jednotka PPM2110/2T Acasys Studio Vehicle Profile IscConfig Centrála IS AP9AL02AB0O Nástroje Firmware Moxa DODATEK C Konfigurační parametry IP kamery Axis AM3114-R28/B Přihlašovací údaje IP kamery Moxa VPORT06R IP monitory AIPM1513/A IP monitory AIPM1203Wx/B IP monitory AIPM18W15/A Záznamová jednotka PPM2110/2T Přihlašovací údaje Router ERT Centrála IS AP9AL02AB0O Audio systém RRAM-MCT/D RRAM-ICT/B RRAM-PWA/B LED panely ALP2100/A DODATEK D USB flash disk PPM2110/2T Vytvoření bootovacího USB flash disku isc-triosea_mm_cz_104 4/68

5 Historie revizí Jméno dokumentu: isc-triosea_mm_cz_104.pdf Autor: Aleš Pertlíček Verze Datum Změny První oficiální verze Změna verze Související dokumentace 1. AIPM1513/A TFT panel pro kolejová vozidla, Návod na obsluhu soubor: aipm1513a_g_cz_xxx.pdf 2. AIPM1203W/x TFT panel pro kolejová vozidla, Návod na obsluhu soubor: aipm1203wx_g_cz_xxx.pdf 3. AIPM18W15/A TFT panel pro kolejová vozidla, Návod na obsluhu soubor: aipm18w15a_g_cz_xxx.pdf 4. PPM2110/2T Záznamová jednotka pro kolejová vozidla, Návod na obsluhu soubor: ppm21102t_g_cz_xxx.pdf 5. AM3114-Rxx/B IP kamera pro kolejová vozidla, Návod na obsluhu soubor: am3114b_d_cz_xxx.pdf 6. VPort P06-1MP-M12 IP kamera pro kolejová vozidla, Návod na obsluhu soubor: vportp06xx_3p_en_xxx.pdf 7. Acasys Studio Prohlížeč videozáznamů z jednotky PPM2110, Uživatelská příručka soubor: acasysstudio_ms_cz_xxx.pdf 8. ACASYS-KS Komunikace v systému ACASYS, Programátorská příručka soubor: acasys-ks_ms_cz_xxx.pdf 9. RB-SW006/AM1 Průmyslový ethernetový switch s PoE, Návod na obsluhu soubor: rb-sw006am1_g_cz_xxx.pdf 10. RB-SW006/NM1 Průmyslový ethernetový switch, Návod na obsluhu soubor: rb-sw006nm1_g_cz_xxx.pdf 11. RRAM-PWA/B1 IP audiozesilovače pro kolejová vozidla, Návod na obsluhu soubor: rram-pwab1_g_cz_xxx.pdf 12. RRAS-GNM/A Mikrofonní jednotka pro kolejová vozidla, Návod na obsluhu soubor: rras-gnma_g_cz_xxx.pdf 13. RRAM-MCT/D20 IP audio digitizér, Návod na obsluhu soubor: rram-mctd20_g_cz_xxx.pdf 14. RRAS-ICT/A1 Interkom pro kolejová vozidla, Návod na obsluhu soubor: rras-icta1_g_cz_xxx.pdf 5/68 isc-triosea_mm_cz_104

6 1. Definice použitých pojmů IP monitor Konfigurační modul/ propojka Kamera PoE switch Scéna Axis Camera Management (ACM) Konfigurační šablona Nadřazené řízení (NŘ) Zobrazuje živý obraz z jedné nebo více kamer. Pokud je zobrazována více než jedna kamera, je použit tzv. vícekvadrant, kdy je plocha monitoru rozdělena na více částí, do kterých jsou pak směrovány videostreamy z kamer. Pomocí konfiguračního modulu/propojky se přiděluje IP adresa (resp. offset) IP monitorům. Snímá obraz a odesílá digitalizovaný obraz ve formě MJPEG (Motion JPEG) po ethernetové lince. Switch s možností napájení (Power Over Ethernet). Popisuje způsob zobrazení informace na IP monitoru (kamera, symbol). Konfigurační nástroj pro vyhledání kamer na síti a nastavení jejich obrazových parametrů. Konfigurační soubor, který slouží k nastavení parametrů kamery pomocí ACM. Komunikuje s master IP monitorem a řídí tak činnost kamerového systému. Komunikace probíhá po síti ethernet. ISCConfig (ISC) IS Konfigurační nástroj pro kamerový systém Informační systém isc-triosea_mm_cz_104 6/68

7 2. Úvod Tento dokument popisuje oživení a nastavení informačního systému z pohledu programového vybavení. Oživení kamerového systému sestává z následujících kroků: Oživení IP monitorů AIPM1xxxx Oživení kamer AXIS AM3114-R28/B Oživení kamer MOXA VPORT06R42 Oživení záznamové jednotky PPM2110/2T Oživení routeru ERT03 Oživení audio systému Oživení centrály IS AP9AL02AB0O1 Oživení LED panelů ALP2100/A Dokument se nezabývá mechanickou montáží, která je řešena v návodech na obsluhu jednotlivých komponent (viz Související dokumentace). 7/68 isc-triosea_mm_cz_104

8 3. Technické parametry 3.1. Technické parametry systému IP monitory Počet 2 Typ AIPM1513/A Konfigurace adresy ADD Formát zobrazovaných dat MJPEG Rozlišení obrazu 1024 x 768 Rychlost zobrazování 20 fps Zpoždění obrazu Max 300 ms Počet 4 Typ AIPM1203Wx/B Konfigurace adresy ADD Formát zobrazovaných dat MJPEG Rozlišení obrazu 1280 x 800 Rychlost zobrazování 20 fps Zpoždění obrazu Max 300 ms Počet 6 Typ AIPM18W15/A Konfigurace adresy ADD Formát zobrazovaných dat MJPEG Rozlišení obrazu 1366 x 768 Kamery Počet 10 Typ AM3114-R28/B Počet 4 Typ VPORT06R42 Audio zařízení Počet 2 Typ RRAM-MCT/D20 Počet 2 Typ RRAS-GNM/A Počet 2 Typ RRAM-ICT/B1 Počet 1 Typ RRAM-PWA/B1 isc-triosea_mm_cz_104 8/68

9 Záznamová jednotka Počet 1 Typ PPM2110/2T Rychlost záznamu 5 fps HDD 2 TB Komponenty systému AIPM1513/A 2 x Display 15 M12 AIPM1203WL/B 2 x Display Levý bez dohledu AIPM1203WP/B 2 x Display Pravý bez dohledu AIPM18W15/A 6 x Int. TFT 18.5 M12 RD-SW006/AM1 5 x Eth. Switch Mbit PoE, M12 RD-SW006/NM1 3 x Eth. Switch Mbit bez PoE, M12 AM3114-R28/B 10 x Kamera Axis 2,8mm M12 VPORT06R42 4 x 1MP-RJ45-CAM42-25C PPM2110/2T 1 x Záznamová jednotka RRAM-MCT/D20 2 x IP audio digitizér M12 RRAS-GNM/A 2 x InT / EXT RRAM-ICT/B1 2 x Interkom M12 RRAM-PWA/B1 1 x Zesilovač ERT03 1 x Eth. Router bez aplikačního SW 3.2. Programové vybavení Programové vybavení je vydáváno v podobě programové sady k určenému datu. Aktuální programová sada obsahuje všechny potřebné soubory pro celý informační systém. Obsah aktuální platné programové sady uvádí Dodatek B Obsah programové sady. Programovou sadu lze stáhnout z adresy: Zobrazovací stavy IP monitoru V následující tabulce jsou krátce popsány zobrazovací stavy, které mohou na IP monitoru nastat. Situace Popis zobrazení Není nahrána aplikace Černá obrazovka bez čísla kamery. Chybně nahraná aplikace Černá obrazovka bez čísla kamery. Rozdílné verze aplikací Černá obrazovka bez čísla kamery. v monitorech Výpadek streamu z kamery Symbol viz Obr. 1 - Výpadek streamu kamery 9/68 isc-triosea_mm_cz_104

10 Obr. 1 - Výpadek streamu kamery isc-triosea_mm_cz_104 10/68

11 4. Načtení xml projektu Varování Připojte notebook k síti Ethernet. Zakažte bránu firewall na notebooku! Spusťte IscConfig.exe. Přejděte na File Open File Obr. 2 - Otevření xml dokumentace Přejděte do adresáře isc-triosea_pkg_vvv\bin a otevřete soubor isc-triosea_vvv.xml kliknutím na tlačítko Open. Obr. 3 - Dialog pro načtení xml projektu Pokračujeme výběrem subnetu dle oživované části systému. Název subnetu je vždy uveden v první podkapitole oživení. 11/68 isc-triosea_mm_cz_104

12 Obr. 4 - Výběr subnetu Není-li subnet vybrán při otevření projektu, lze jej později vybrat pomocí tlačítka Subnet v nástrojové liště. Obr. 5 - Tlačítko subnet Pokud nechcete využívat automatické nastavení IP adresy adaptéru nástrojem IscConfig, je doporučeno následující nastavení: Adresa IP: Maska podsítě: Výchozí brána: nevyplňovat isc-triosea_mm_cz_104 12/68

13 5. Oživení IP monitorů AIPM1xxxx Vybavení Oživení IP monitorů sestává z následujících kroků: Výběr subnetu Nastavení IP adresy Nahrání aplikace Ověření nastavených parametrů, firmwaru a IP adresy Nekřížený ethernetový kabel Notebook 5.1. Výběr subnetu isc-triosea_pkg_vvv programové vybavení (viz DODATEK B Obsah programové sady) IP monitory se z důvodu přehlednosti musí nastavovat po jednom. Postup oživení tedy probíhá tak, že odpojíme všechny monitory od ethernetu. Po odpojení připojíme první monitor, nastavíme adresu, odpojíme a připojíme další. Tímto způsobem naadresujeme všechny monitory. Příprava Před zahájením oživování je nutné mít: Spuštěný IscConfig Načtené XML projektu (viz kapitola 4 Načtení xml projektu) Klikněte na tlačítko Subnet Dvojklikem vyberte subnet Main KS. Obr. 6 - Tačítko subnet 13/68 isc-triosea_mm_cz_104

14 Obr. 7 - Výběr podsítě Dvojklikem vyberte adaptér, který je připojen k ethernetové síti vozidla. Obr. 8 - Zvolení síťového adaptéru Výběrem adaptéru bude automaticky změněno jeho nastavení! 5.2. Nastavení IP adresy Připojte první IP mnitor k síti ethernet. Klikněte na Scan a vyčkejte na vyhledání zařízení na síti. isc-triosea_mm_cz_104 14/68

15 Obr. 9 - Prohledání sítě Přetáhněte řádek z okna "Scan Network" a umístěte jej do řádku s požadovanými parametry v hlavním okně. Zařízení AIPM18W15/A AIPM1513/A AIPM1203Wx/B Identifikace v IscConfigu APM18xxx AIPM1513 AIPM1203 Obr Rozložení IP monitorů AIPM18W15/A 15/68 isc-triosea_mm_cz_104

16 Obr Nastavení parametrů přetáhnutím Klikněte na "Ano" pro potvrzení nastavení IP adresy. Obr Potvrzení změn V notifikační části okna bude potvrzena změna IP adresy. Klikněte na Cancel pro zavření scanu. Obr Info isc-triosea_mm_cz_104 16/68

17 5.3. Nahrání aplikace Obr Zavření scanu Označte IP monitor s nastavenou adresou. Z kontextové nabídky pravého tlačítka vyberte Load SW. Vyčkejte na nahrání aplikace. Obr Loading SW 17/68 isc-triosea_mm_cz_104

18 Obr Info V notifikační části okna bude potvrzeno nahrání SW. Opakujte postup pro všechny IP monitory Ověření nastavených parametrů, aplikace a IP adresy Spusťte ověřování kliknutím na tlačítko "Start Test". Počkejte asi 30 sekund. Výsledky testů jsou ve sloupcích "OK". Obr Výsledky testu Když jsou všechny zařízení otestovány, klikněte na tlačítko "Stop Test". isc-triosea_mm_cz_104 18/68

19 6. Oživení kamer AXIS AM3114-R28/B Oživení IP kamer se skládá z následujících kroků: Výběr subnetu Nastavení IP adresy Test nastavení IP kamer Aktualizace firmwaru Nastavení parametrů Ověření nastavených parametrů, firmwaru a IP adresy Vybavení Nekřížený ethernetový kabel. Notebook isc-triosea_pkg_vvv programové vybavení (viz DODATEK B Obsah programové sady) Kamery se z důvodu přehlednosti musí nastavovat po jedné. Postup oživení tedy probíhá tak, že odpojíme všechny kamery od ethernetu. Po odpojení připojíme první kameru, nastavíme adresu, odpojíme a připojíme další. Tímto způsobem naadresujeme všechny kamery Výběr subnetu Příprava Před zahájením oživování je nutné mít: Spuštěný IscConfig Načtené XML projektu (viz kapitola 4 Načtení xml projektu) Klikněte na tlačítko Subnet Dvojklikem vyberte subnet Main KS. Obr Tačítko subnet 19/68 isc-triosea_mm_cz_104

20 Obr Výběr podsítě Dvojklikem vyberte adaptér, který je připojen k ethernetové síti vozidla Nastavení IP adresy Klikněte na tlačítko Scan Network. Obr Výběr síťového adaptéru Obr Scan Network isc-triosea_mm_cz_104 20/68

21 Najděte připojenou kameru. Přetáhněte řádek z okna "Scan Network" a umístěte jej do řádku s požadovanými parametry v hlavním okně. Zařízení AM3114-R28/B Identifikace v IscConfigu AXIS M Cxxxxxx Obr Rozložení kamer Axis a Moxa Obr Nastavení parametrů přetáhnutím Klikněte na Ano pro potvrzení nastavení parametrů. Obr Potvrzení nastavení parametrů 21/68 isc-triosea_mm_cz_104

22 Klikněte na Cancel pro zavření scanu. Obr Info Obr Zavření scanu Připojte další kameru a postup opakujte Test nastavení IP kamer Pokud jste nastavili IP adresy pro všechny kamery, klikněte na "Start Test". Počkejte asi 1 minutu na otestování všech kamer. Poté klikněte na tlačítko isc-triosea_mm_cz_104 22/68

23 "Stop Test". Nastavená adresa musí být stejná, jako je adresa předepsaná, to je zobrazeno ve sloupci "OK" Aktualizace firmwaru Obr Výsledky testů Pokud je verze firmwaru aktuální, klikněte na tlačítko Load All. Obr Nahrávání Firmwaru Varování Kamery neodpojujte od napájení a vyčkejte, dokud se všechny nenahrají. 23/68 isc-triosea_mm_cz_104

24 Obr Výsledek nahrávání poslední kamery Po nahrání poslední kamery vyčkejte asi 1 minutu, než proběhne její restart Nastavení parametrů Klikněte na tlačítko Set All Vyčkejte na nastavení všech kamer. Obr Nastavení parametrů isc-triosea_mm_cz_104 24/68

25 Obr Výsledek nastavení parametrů Po nastavení poslední kamery vyčkejte asi 1 minutu, než proběhne její restart Ověření nastavených parametrů, firmwaru a IP adresy Ověření začněte kliknutím na tlačítko "Start Test". Počkejte asi 30 sekund. Výsledky testů jsou ve sloupcích "OK". Obr Výsledky testu 25/68 isc-triosea_mm_cz_104

26 7. Oživení kamer MOXA VPORT06R42 Uvedení IP kamer do provozu se skládá z následujících kroků: Aktualizace firmwaru Výběr subnetu Nastavení IP adresy Test nastavení IP kamer Nastavení parametrů Ověření nastavených parametrů, firmwaru a IP adresy Vybavení Notebook Nekřížený ethernetový kabel isc-triosea_vportp06r42_fw_vvbxxxxxxxx firmware kamer VPORTP06R42 (viz DODATEK B Obsah programové sady) moxa_edscfgui_vv konfigurační nástroj kamer VPORTP06R42 (viz DODATEK B Obsah programové sady) isc-triosea_pkg_vvv programové vybavení (viz DODATEK B Obsah programové sady) Kamery se z důvodu přehlednosti musí nastavovat po jedné. Postup oživení tedy probíhá tak, že odpojíme všechny kamery od ethernetu. Po odpojení připojíme první kameru, nastavíme adresu, odpojíme a připojíme další. Tímto způsobem naadresujeme všechny kamery Aktualizace firmwaru Nastavení síťového adaptéru notebooku: Adresa IP: Maska podsítě: Výchozí brána: nevyplňovat Spusťte program edscfgui.exe. Obr Vyhledání kamery isc-triosea_mm_cz_104 26/68

27 Připojte první kameru k ethernetu, počkejte cca 60 sekund a poté stiskněte tlačítko Broadcast Search. Obr Nalezená kamera Edscfgui.exe prohledá síť a zobrazí připojenou kameru. Obr Upgrade firmware V hlavní nabídce klikněte na Firmware/Upgrade. 27/68 isc-triosea_mm_cz_104

28 Obr Výběr zařízení Stiskněte tlačítko OK. Obr Výběr souboru firmwaru isc-triosea_mm_cz_104 28/68

29 Vyberte požadovanou verzi firmwaru. Stiskem tlačítka Otevřít zahájíte nahrávání. Varování Nepoužívejte soubory firmwaru uložené na usb flash disku nebo jiném přenosném médiu. Obr Dokončení nahrávání Varování Po celou dobu nahrávání musí být kamera připojena do sítě a nesmí být vypnuto napájecí napětí vozu/kamerového systému. Úspěšně ukončení nahrávání indikuje hlášení Transmit Completed, Wait for Rebooting, které se zobrazí v poli Progress. Vyčkejte cca 60 sekund (dokud neproběhne restart kamery) a poté stiskněte tlačítko Close. Obr Nové prohledání sítě Stiskněte tlačítko Ano. 29/68 isc-triosea_mm_cz_104

30 Obr Verze firmware Ověřte, že má kamera správnou verzi firmwaru. Odpojte aktualizovanou kameru od ethernetu a opakujte postup pro zbývající kamery Moxa Výběr subnetu Příprava Před zahájením oživování je nutné mít: Spuštěný IscConfig Načtené XML projektu (viz kapitola 4 Načtení xml projektu) Klikněte na tlačítko Subnet Obr Tačítko subnet isc-triosea_mm_cz_104 30/68

31 Dvojklikem vyberte subnet Main KS. Obr Výběr podsítě Dvojklikem vyberte adaptér, který je připojen k ethernetové síti vozidla Nastavení IP adresy Klikněte na tlačítko Scan Network. Obr Výběr síťového adaptéru 31/68 isc-triosea_mm_cz_104

32 Obr Scan Network Najděte připojenou kameru. Přetáhněte řádek z okna "Scan Network" a umístěte jej do řádku s požadovanými parametry v hlavním okně. Zařízení VPORT06R42 Identifikace v IscConfigu VPort P06-xxxxxxxx Obr Nastavení parametrů přetáhnutím Klikněte na Ano pro potvrzení nastavení parametrů. Obr Potvrzení nastavení parametrů isc-triosea_mm_cz_104 32/68

33 Klikněte na Cancel pro zavření scanu. Obr Info Obr Zavření scanu Připojte další kameru a postup opakujte Test nastavení IP kamer Pokud jste nastavili IP adresy pro všechny kamery MOXA, klikněte na "Start test". Počkejte asi 1 minutu na otestování všech kamer. Poté klikněte na tlačítko "Stop Test". Nastavená adresa musí být stejná, jako je adresa předepsaná, to je zobrazeno ve sloupci "OK". 33/68 isc-triosea_mm_cz_104

34 Obr Výsledky testů 7.5. Nastavení parametrů Klikněte na tlačítko Set All Vyčkejte na nastavení všech kamer. Obr Nastavení parametrů isc-triosea_mm_cz_104 34/68

35 Obr Výsledek nastavení parametrů Po nastavení poslední kamery vyčkejte asi 1 minutu, než proběhne její restart Ověření nastavených parametrů, firmwaru a IP adresy Ověření začněte kliknutím na tlačítko "Start test". Počkejte asi 30 sekund. Výsledky testů jsou ve sloupcích "OK". Obr Výsledky testu 35/68 isc-triosea_mm_cz_104

36 8. Oživení záznamové jednotky PPM2110/2T Oživení záznamové jednotky sestává z následujících kroků: Kontrola zapojení napájecího konektoru Nahrání OS PPM2110/2T Výběr subnetu Nastavení IP adresy Nahrání aplikace Ověření nastavené IP adresy, verze aplikace a FW Formátování záznamového média Ověření verze OS Vybavení Nekřížený ethernetový kabel Notebook isc-triosea_ppm21102t_ios _VVrRR image operačního systému (viz DODATEK B Obsah programové sady) USB flash disk s minimální kapacitou 4 GB 8.1. Kontrola zapojení napájecího konektoru Před prvním spuštěním záznamové jednotky je nutná kontrola správného zapojení napájení jednotky. K vypínání jednotky musí být nutně použit vstup označený SB. Vstup označený +U by měl být trvale připojen na napětí baterie. Obr Zapojení PPM Pouze takové zapojení zajistí bezchybný chod jednotky. Funkce SB SB Stav zařízení +U Zapnuto nepřipojeno Vypnuto Při odpojení SB je zahájena sekvence pro vypnutí systému. Pomocné CPU při odpojení signálu SB vyšle hlavnímu CPU signál pro vypnutí. isc-triosea_mm_cz_104 36/68

37 Ihned po úspěšném vypnutí hlavního CPU dojde k vypnutí celé jednotky. Pokud vlivem chyby nedojde k vypnutí hlavního CPU, vypne se jednotka po uplynutí doby 1 min. Odpojení napájecích vodičů se provádí pouze po předchozím vypnutí jednotky pomocí signálu SB. Nebude-li tomu tak, může dojít ke ztrátě dat Nahrání OS PPM2110/2T Postup 8.3. Výběr subnetu Vytvořit nahrávací USB flash disk dle postupu v DODATEK D. Vypnout napájení záznamové jednotky. Připojit nahrávací USB flash disk do libovolného USB portu jednotky. Zapnout napájení jednotky. Zapnutí napájení jednotka signalizuje standardním pípnutím hlubokým tónem. Vyčkat cca 1 minutu na spuštění aktualizačního skriptu, které je signalizováno jednorázově krátkou melodií. Vyčkat dalších cca 5 10 minut na nahrání operačního systému do jednotky. Probíhající nahrávání signalizuje opakované pípání hlubokým tónem s periodou 5 s. Jakmile jednotka přestane periodicky pípat, zapípá krátkou melodii a nadále nepípá, vypnout napájení. Vyjmout nahrávací USB flash disk z USB portu jednotky. Pokračovat v postupu další kapitolou. Příprava Před zahájením oživování je nutné mít: Spuštěný IscConfig Načtené XML projektu (viz kapitola 4 Načtení xml projektu) Klikněte na tlačítko Subnet Dvojklikem vyberte subnet Main KS. Obr Tačítko subnet 37/68 isc-triosea_mm_cz_104

38 Obr Výběr podsítě Dvojklikem vyberte adaptér, který je připojen k ethernetové síti vozidla. Zvolení síťového adaptéru Obr Zvolení síťového adaptéru 8.4. Nastavení IP adresy Klikněte na Scan Network. isc-triosea_mm_cz_104 38/68

39 Obr Prohledání sítě Přetáhněte řádek z okna "Scan Network" a umístěte jej do řádku s požadovanými parametry v hlavním okně. Obr Nastavení IP adresy přetáhnutím Zařízení Identifikace v IscConfigu PPM2110/2T PPM2100 Klikněte na "Ano" pro potvrzení nastavení IP adresy. 39/68 isc-triosea_mm_cz_104

40 Klikněte na Cancel pro zavření scanu. Obr Potvrzení změn 8.5. Nahrání aplikace Obr Zavření scanu Klikněte pravým tlačítkem myši na řádek, kde je aktualizovaná jednotka a zvolte Load SW. isc-triosea_mm_cz_104 40/68

41 Obr Loading SW Obr Info 8.6. Ověření nastavené IP adresy, verze aplikace a FW Spusťte ověřování kliknutím na tlačítko "Start test". Počkejte asi 30 sekund. Výsledky testů jsou ve sloupcích "OK". 41/68 isc-triosea_mm_cz_104

42 Obr Výsledky testu Když jsou všechny zařízení otestovány, klikněte na tlačítko "Stop" Formátování záznamového média Pro zformátování záznamového média pomocí webového rozhraní proveďte následující kroky: Přihlášení do servisního rozhraní Zastavení záznamové aplikace Spuštění formátovacího procesu Kontrola zda byl již formátovací proces dokončen Opětovné spuštění záznamové aplikace Spusťte webový prohlížeč a zadejte následující adresu: Schvalte bezpečnostní certifikát. Obr bezpečnostní certifikát Zadejte přihlašovací údaje service, remote a stiskněte tlačítko OK. isc-triosea_mm_cz_104 42/68

43 Obr Přihlašovací údaje Zastavte záznamovou aplikaci stisknutím tlačítka Stop. Obr Stop Stiskněte tlačítko Format pro zahájení operace formátování. 43/68 isc-triosea_mm_cz_104

44 Obr Format Vyčkejte 30 vteřin a poté stiskněte tlačítko Refresh. Pokud formátování stále probíhá, bude po obnovení stránky tlačítko Start zašedlé. V tomto případě opakovaně aktualizujte stav formátování tlačítkem Refresh. Jakmile bude formátování dokončeno, tlačítko Start bude aktivované. Obr Probíhá formátování Stiskněte tlačítko Start. Záznamová aplikace bude opět spuštěna. isc-triosea_mm_cz_104 44/68

45 Obr Start záznamové aplikace Úspěšné spuštění záznamové aplikace bude oznámeno hlášením Application is running at the moment Ověření verze OS Připojte notebook do sítě. Obr Běh záznamové aplikace Síťovému adaptéru nastavte statickou IP adresu a masku podsítě: IP adresa: Maska podsítě: Výchozí brána: nevyplňovat Varování Vypněte firewall na notebooku! Zapněte webový prohlížeč a zadejte následující adresu: 45/68 isc-triosea_mm_cz_104

46 Obr OS verze isc-triosea_mm_cz_104 46/68

47 9. Oživení routru ERT03 Oživení routru ERT03 se skládá z následujících kroků: Výběr subnetu Nastavení IP adresy Test nastaveni IP adresy routru Nahrání aplikace Ověření nastavených parametrů, firmwaru a IP adresy Vybavení Notebook 9.1. Výběr subnetu Nekřížený ethernetový kabel isc-triosea_pkg_vvv programové vybavení (viz DODATEK B Obsah programové sady) Příprava Před zahájením oživování je nutné mít: Spuštěný IscConfig Načtené XML projektu (viz kapitola 4 Načtení xml projektu) Klikněte na tlačítko Subnet Obr Tačítko subnet Dvojklikem vyberete subnet Main Infrastructure. Obr Výběr podsítě 47/68 isc-triosea_mm_cz_104

48 Dvojklikem vyberte adaptér, který je připojen k ethernetové síti vozidla Nastavení IP adresy Klikněte na tlačítko Scan Network. Obr Výběr síťového adaptéru Obr Scan Network Přetáhněte řádek z okna "Scan Network" a umístěte jej do řádku s požadovanými parametry v hlavním okně. Zařízení ERT03 Identifikace v IscConfigu ERT03 isc-triosea_mm_cz_104 48/68

49 Obr Nastavení parametrů přetáhnutím Klikněte na Ano pro potvrzení nastavení parametrů. Obr Potvrzení nastavení parametrů Obr Info Klikněte na Cancel pro zavření scanu. 49/68 isc-triosea_mm_cz_104

50 9.3. Test nastavení IP routeru Obr Zavření scanu Pokud jste nastavili IP adresu routeru, klikněte na "Start Test". Počkejte asi 10 vteřin na otestování. Poté klikněte na tlačítko "Stop Test". Nastavená adresa musí být stejná, jako je adresa předepsaná, to je zobrazeno ve sloupci "OK" Nahrání aplikace Obr Výsledky testů Pokud je verze aplikace aktuální (Pres SW a Dev SW se shodují) není nutné aktualizovat FW. Klikněte na tlačítko Load All. isc-triosea_mm_cz_104 50/68

51 Vyčkejte, dokud se nenahraje router. Obr Nahrávání aplikace Obr Výsledek nahrávání aplikace Po nahrání routru vyčkejte asi 30 sekund, než proběhne jeho restart Ověření nastavené aplikace a IP adresy Ověření začněte kliknutím na tlačítko "Start Test". Počkejte asi 30 sekund. Výsledky testů jsou ve sloupcích "OK". Obr Výsledky testu 51/68 isc-triosea_mm_cz_104

52 10. Oživení audio systému Uvedení audio systému do provozu se skládá z následujících kroků: Výběr subnetu Nastavení IP adresy Nahrání aplikace Ověření nastavených parametrů, firmwaru a IP adresy Vybavení Nekřížený ethernetový kabel Notebook isc-triosea_pkg_vvv programové vybavení (viz DODATEK B Obsah programové sady) Výběr subnetu Příprava Před zahájením oživování je nutné mít: Spuštěný IscConfig Načtené XML projektu (viz kapitola 4 Načtení xml projektu) Klikněte na tlačítko Subnet Obr Tačítko subnet Dvojklikem vyberte subnet Main Infrastructure. Obr Výběr podsítě Dvojklikem vyberte adaptér, který je připojen k ethernetové síti vozidla. isc-triosea_mm_cz_104 52/68

53 Obr Výběr síťového adaptéru Nastavení IP adresy Připojte všechny komponenty audio systému do switche. Klikněte na tlačítko Scan Network. Najděte komponenty audio systemu. Obr Scan Network Pro zajištění přetáhnutí správné komponenty ke správné IP adrese slouží funkce ALS. Funkci ALS vyvoláme pravým kliknutím na příslušnou komponentu. 53/68 isc-triosea_mm_cz_104

54 Obr Zapnutí funkce ALS Po spuštění funkce ALS na RRAM-MCT/D20 dojde na RRAS-GNMA k rozblikání indikačních diod. Po spuštění funkce ALS na RRAM-ICT/B1 se na spodním okraji displeje příslušného interkomu zobrazí čára. Po úspěšné lokalizaci zařízení vypneme funkci ALS. Obr Scan Network isc-triosea_mm_cz_104 54/68

55 Zařízení přetáhněte řádek z okna "Scan Network" a umístěte jej do řádku s požadovanými parametry v hlavním okně. Obr Nastavení parametrů přetáhnutím Zařízení Identifikace v IscConfigu RRAM-MCT/D20 MCTD20 RRAM-ICT/B1 RRAM_ICTB1 RRAM-PWA/B1 RRAM_PWAA Klikněte na Ano pro potvrzení nastavení parametrů. Obr Potvrzení nastavení parametrů Obr Info 55/68 isc-triosea_mm_cz_104

56 Opakujte nastavení IP adresy pro všechny audio zařízení. Klikněte na Cancel pro zavření scanu. Obr Zavření scanu Nahrání aplikace Klikněte na tlačítko Load All. Obr Nahrávání aplikace Vyčkejte, dokud se nenahrají všechny audio zařízení. isc-triosea_mm_cz_104 56/68

57 Obr Výsledek nahrávání aplikace Ověření nastavených parametrů, aplikace a IP adres Ověření začněte kliknutím na tlačítko "Start Test". Počkejte asi 30 sekund. Výsledky testů jsou ve sloupcích "OK". Obr Výsledky testu 57/68 isc-triosea_mm_cz_104

58 11. Oživení centrály IS AP9AL02AB0O1 Oživení centrály informačního systému AP9AL02AB0O1 sestává z následujících kroků: Příprava USB flash disku AP9AL02AB0O1 Instalace operačního systému Vybavení Notebook USB flash disk o kapacitě nejméně 2 GB isc-triosea_ap9al02ab0o1_vvvvv image USB flash disku AP9AL02AB0O1 (viz DODATEK B Obsah programové sady) Příprava USB flash disku AP9AL02AB0O1 USB disk naformátovat na FAT32. Vložte do libovolného USB-portu notebooku (s operačním systémem Windows XP nebo novějším) prázdné paměťové médium USB flash disk o kapacitě nejméně 2 GB. Není-li médium prázdné, bude uživatel při instalaci upozorněn (stávající data z paměťového média nebudou smazána, ale instalace se kvůli nim nemusí na médium vejít) Spusťte instalátor isc-triosea_ap9al02ab0o1_vvvvv.exe Vyberte jazyk instalace, potvrďte spuštění instalace tlačítkem "Další" Vyberte z nabídky vyměnitelných disků médium USB flash disk z bodu 1 Pokračujte v instalaci tlačítkem "Další" Po skončení instalace vyjměte USB flash disk ze servisního notebooku obvyklým postupem (pomocí nástroje Windows "Bezpečně odebrat hardware") Instalace operačního systému Na kabině vozu A proveďte následující kroky: Vypněte napájení terminálu AP9AL02AB0O1 Zasuňte USB flash disk do servisní zdířky USB Zapněte napájení terminálu AP9AL02AB0O1. Instalace se spustí samočinně Vyčkejte několik minut, až se objeví hlášení "Image successfully loaded, press ENTER to continue" (není třeba mačkat ENTER) Vyjměte USB flash disk ze zdířky, restartujte terminál AP9AL02AB0O1 (vypnout a zapnout napájení) Po nabootovaní terminálu je nutné vybrat typ vozu: Stiskněte Tlačítko TRIO121-HC Zadejte heslo 111 a heslo potvrďte Vyberte TRIO121-HC isc-triosea_mm_cz_104 58/68

59 Na kabině vozu B proveďte následující kroky: Vypněte napájení terminálu AP9AL02AB0O1 Zasuňte USB flash disk do servisní zdířky USB Zapněte napájení terminálu AP9AL02AB0O1. Instalace se spustí samočinně Vyčkejte několik minut, až se objeví hlášení "Image successfully loaded, press ENTER to continue" (není třeba mačkat ENTER) Vyjměte USB flash disk ze zdířky, restartujte terminál AP9AL02AB0O1 (vypnout a zapnout napájení) 59/68 isc-triosea_mm_cz_104

60 12. Oživení LED panelů ALP2100/A Jednotky na lince RS485 je možné konfigurovat přes ethernetovou síť skrz jednotku AP9AL02AB0O1. Oživení jednotek na lince RS485 sestává z následujících kroků: Kontrola nastavení adres Nastavení jednotky AP9AL02AB0O1 do mode: PC testing Výběr subnetu Nahrání aplikace Kontrola jednotek Nastavení jednotky AP9AL02AB0O1 do mode: PC normal Vybavení Nekřížený ethernetový kabel Notebook isc-triosea_pkg_vvv programové vybavení (viz DODATEK B Obsah programové sady) Kontrola nastavení adres Umístění Addresa Připojení signálů Označení AD4 AD3 AD2 AD1 X2:5 X2:4 X2:3 X2:2 Přední panel kabina A ALP2100-A Přední panel kabina B ALP2100-B Boční panel C ALP2100-C Boční panel D ALP2100-D Nastavení jednotky AP9AL02AB0O1 do mode: PC testing Výběr subnetu Zapněte jednotku AP9AL02AB0O1 v kabině A. Počkejte, až jednotka najede. Stiskněte tlačítko s ikonou I Stiskněte tlačítko s ozubeným kolečkem Special Options Vpravo dole klikněte na nápis s verzí V , zobrazí se panel pro zadání hesla. Zadejte heslo 111 a klikněte na OK. Klikněte na tlačítko IS Installation a položku mode: Normal změňte na položku mode: PC testing. Zapněte napájení LED panelů. Ověřte, že je na LED panelech zobrazena rozpojená zásuvka a adresa panelu. Příprava Před zahájením oživování je nutné mít: Spuštěný IscConfig Načtené XML projektu (viz kapitola 4 Načtení xml projektu) isc-triosea_mm_cz_104 60/68

61 Dvojklikem vyberte subnet Main ALPxxxx Obr Výběr podsítě Dvojklikem vyberte adaptér, který je připojen k ethernetové síti vozidla Nahrání aplikace Obr Výběr síťového adaptéru Klikněte na tlačítko Load All. Tím dojde k postupnému nahrání všech jednotek dané podsítě. Pozn.: Nahrání aplikace trvá delší dobu. 61/68 isc-triosea_mm_cz_104

62 Obr Nahrání SW Kontrola jednotek Stisknutím tlačítka Start Test se spustí test. Vypsány jsou tyto položky: Položka Význam Type Typ jednotky Note Popis jednotky Addr Adresa jednotky na síti RS485 Pres SW očekávána verze SW jednotky Dev SW verze SW nahraná v jednotce OK Status vyčtení SW jednotky OK SW v pořádku INV chyba SW Tx počet komunikačních rámců vyslaných do jednotky Rx počet komunikačních rámců přijatých z jednotky Stat úspěšnost komunikace v % Zkontrolujte, zda jsou všechny jednotky správně nastaveny Nastavení jednotky AP9AL02AB0O1 do mode: PC Normal Stiskněte tlačítko s ozubeným kolečkem Special Options Vpravo dole klikněte na nápis s verzí V , zobrazí se panel pro zadání hesla. Zadejte heslo 111 a klikněte na OK. Klikněte na tlačítko IS Installation a položku mode: PC testing změňte na položku mode: Normal. isc-triosea_mm_cz_104 62/68

63 13. DODATEK B Obsah programové sady Aktuální programová sada: _ Záznamová jednotka PPM2110/2T Adresář Soubor Popis isc-triosea_ppm21102t_ios_101r50 ppm21xx_ios_101r50.img ppm21xx_ios_101r50.bat Image usb flash disku Spouštěcí dávka Win32DiskImager Vypalovací nástroj Acasys Studio Vehicle Profile IscConfig Centrála IS AP9AL02AB0O1 Nástroje Firmware Moxa Adresář Soubor Popis isc-triosea_vehicle_profile_101 triosea_vehicle_profile_101.exe Instalační soubor Složka Podsložka Obsah isc-triosea_pkg_112 AIPM PPM Axis Moxa Audio Soubory aplikace Soubory aplikace Konfigurační soubory Konfigurační soubory Konfigurační soubory Adresář Soubor Popis isc-triose_ap9al02ab0o1_25023 Instalační soubor Adresář Soubor Popis moxa_edscfgui_52 edscfgui.exe Nástroj Adresář Soubor Popis isctriose_ap9al02ab0o1_25023.exe isctriosea_vportp06r42_fw_116b vportp06_1.1.6._build_ i. rom Firmware 63/68 isc-triosea_mm_cz_104

64 14. DODATEK C Konfigurační parametry V následujících tabulkách jsou uvedeny parametry, které slouží k práci s KS nebo jsou využívány pro konfiguraci a servisní operace IP kamery Axis AM3114-R28/B Přehled parametrů, které se vztahují k nastavení kamer. Umístění IP adresa Maska podsítě Výchozí brána Označení Levá přední vnitřní kabina A CAM-AFL Pravá přední vnitřní kabina A CAM-AFR Levá přední vnitřní kabina B CAM-BFL Pravá přední vnitřní kabina B CAM-BFR Pravé dveře 1 vnitřní CAM-DR1 Pravé dveře 3 vnitřní CAM-DR3 Pravé dveře 5 vnitřní CAM-DR5 Levé dveře 2 vnitřní CAM-DL2 Levé dveře 4 vnitřní CAM-DL4 Levé dveře 6 vnitřní CAM-DL6 Přihlašovací údaje Pro připojení k webovému rozhraní použijte: uživatelské jméno root heslo pass IP kamery Moxa VPORT06R42 Přehled parametrů, které se vztahují k nastavení kamer. Umístění IP adresa Výchozí Označení Maska podsítě brána Zrcátková levá vnější kabina A CAM-AML Zrcátková pravá vnější kabina A CAM-AMR Zrcátková levá vnější kabina B CAM-BML Zrcátková pravá vnější kabina B CAM-BMR Přihlašovací údaje Pro připojení k webovému rozhraní použijte: uživatelské jméno root heslo pass IP monitory AIPM1513/A Přehled parametrů, které se vztahují k nastavení IP monitorů. Umístění IP adresa Maska odsítě Výchozí brána Označení Kabina A IPM-A Kabina B IPM-B isc-triosea_mm_cz_104 64/68

65 14.4. IP monitory AIPM1203Wx/B Přehled parametrů, které se vztahují k nastavení IP monitorů. Umístění IP adresa Maska odsítě Výchozí brána Označení Zrcátkový levý kabina A IPM-AL Zrcátkový pravý kabina A IPM-AR Zrcátkový levý kabina B IPM-BL Zrcátkový pravý kabina B IPM-BR IP monitory AIPM18W15/A Přehled parametrů, které se vztahují k nastavení IP monitorů. Umístění IP adresa Maska odsítě Výchozí brána Označení Vnitřní monitor IS AIPM18W-1 Vnitřní monitor IS AIPM18W-2 Vnitřní monitor IS AIPM18W-3 Vnitřní monitor IS AIPM18W-4 Vnitřní monitor IS AIPM18W-5 Vnitřní monitor IS AIPM18W Záznamová jednotka PPM2110/2T Přehled parametrů, které se vztahují k nastavení záznamové jednotky. Umístění IP adresa Maska podsítě Výchozí brána Označení Kabina A DVR Přihlašovací údaje Router ERT03 Pro připojení k ftp serveru a webovému rozhraní použijte: uživatelské jméno service heslo remote Přehled parametrů, které se vztahují k nastavení routeru Umístění IP adresa Maska podsítě Výchozí brána Označení Router ETB/ECN N/A ERT Centrála IS AP9AL02AB0O1 Přehled parametrů, které se vztahují k nastavení APT. Umístění IP adresa Maska podsítě Výchozí brána Označení Kabina A ISCU-A Kabina B ISCU-B 65/68 isc-triosea_mm_cz_104

66 14.9. Audio systém RRAM-MCT/D20 Přehled parametrů, které se vztahují k nastavení mikrotelefonů. Umístění IP adresa Maska podsítě Výchozí brána Označení Mikrotelefon kabina A MCT-A Mikrotelefon kabina B MCT-B RRAM-ICT/B1 Přehled parametrů, které se vztahují k nastavení interkomů. Umístění IP adresa Maska podsítě Výchozí brána Označení Interkom stojan ICT-1 Interkom stojan ICT RRAM-PWA/B1 Přehled parametrů, které se vztahují k nastavení zesilovače. Umístění IP adresa Maska podsítě Výchozí brána Označení Zesilovač PWA LED panely ALP2100/A Přehled parametrů, které se vztahují k nastavení LED panelů. Umístění Addresa Připojení signálů Označení AD4 AD3 AD2 AD1 X2:5 X2:4 X2:3 X2:2 Přední panel kabina A ALP2100-A Přední panel kabina B ALP2100-B Boční panel C ALP2100-C Boční panel D ALP2100-D isc-triosea_mm_cz_104 66/68

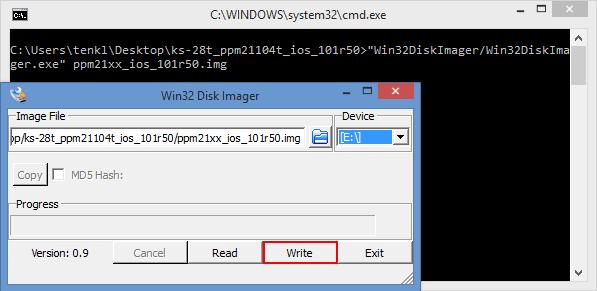

67 15. DODATEK D USB flash disk PPM2110/2T Dodatek popisuje postup pro vytvoření USB flash disku, který je určený pro nahrání nové verze operačního systému do záznamové jednotky. Vybavení Notebook USB flash disk s minimální kapacitou 4 GB. isc-triosea_ppm21102t_ios_xxxrxx image operačního systému (viz DODATEK B Obsah programové sady) Vytvoření bootovacího USB flash disku Zasuňte USB disk do portu. Dávkou ppm21xx_ios_vvrrr.bat spusťte Win32 Disk Imager. Vyberte jednotku, na kterou je mapován USB flash disk. Zahajte vypalování image kliknutím na tlačítko Write. Obr Zahájení vypalování Zkontrolujte, že jste vybrali správnou jednotku a potvrďte volbu kliknutím na Yes. Obr Potvrzení výběru USB disku 67/68 isc-triosea_mm_cz_104

68 Vyčkejte na provedení operace. Úspěšné provedení vypalování oznámí dialogové okno s textem Write Sucessful. Obr Úspěšné ukončení vypalování isc-triosea_mm_cz_104 68/68
