1 Informační systém Montážní příručka Alternativní adresace komponent Verze 1.01 isc-triosea_addressing_mm_cz_101

2 AMiT, spol. s r. o. nepřejímá žádné záruky, pokud se týče obsahu této publikace a vyhrazuje si právo měnit obsah dokumentace bez závazku tyto změny oznámit jakékoli osobě či organizaci. Tento dokument může být kopírován a rozšiřován za následujících podmínek: 1. Celý text musí být kopírován bez úprav a se zahrnutím všech stránek. 2. Všechny kopie musí obsahovat označení autorského práva společnosti AMiT, spol. s r. o. a veškerá další upozornění v dokumentu uvedená. 3. Tento dokument nesmí být distribuován za účelem dosažení zisku. V publikaci použité názvy produktů, firem apod. mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků. AMiT je registrovaná ochranná známka. Copyright (c) 2015, AMiT, spol. s r. o. Výrobce: AMiT, spol. s r. o. Naskové 3/1100, Praha Technická podpora: support@amit.cz isc-triosea_addressing_mm_cz_101 2/16

3 Obsah Historie revizí... 4 Související dokumentace Úvod Aktivace obrazovky Zařízení Obrazovka Zařízení Popis obrazovky Nastavení panelů IS/KS (AIPM1805, AIPM1213, AIPM1503) Postup Panely s přiřazeným profilem Zrušení přiřazení Nastavení ostatních zařízení /16 isc-triosea_addressing_mm_cz_101

4 Historie revizí Jméno dokumentu: isc-triosea_addressing_mm_cz_101.pdf Autor: David Křivský Verze Datum Změny Nový dokument Korektury Související dokumentace 1. Informační systém, Montážní příručka soubor: isc-triosea_mm_cz_xx.pdf isc-triosea_addressing_mm_cz_101 4/16

5 1. Úvod Tento dokument popisuje alternativní nastavení síťových parametrů (IP adresy, masky podsítě atd.) zařízení tvořících informační systém. Nastavení probíhá pomocí řídicího terminálu v kabině A, který musí být oživen podle kapitoly Oživení informačního systému v související dokumentaci [1]. 5/16 isc-triosea_addressing_mm_cz_101

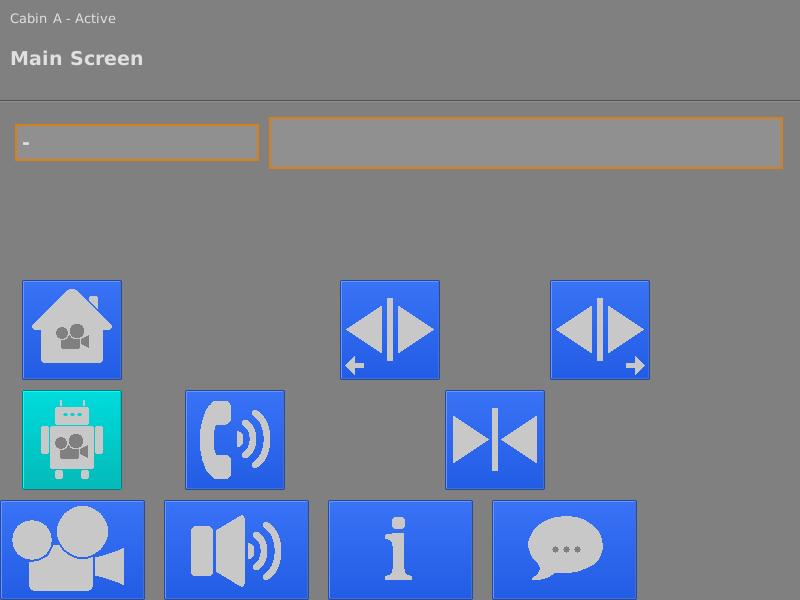

6 2. Aktivace obrazovky Zařízení Na řídicím terminálu v kabině A aktivujte obrazovku Zařízení. Pomocí ní nastavte komunikační parametry jednotlivým zařízením informačního systému. Obrazovka je umístěna v servisní části aplikace. V hlavní obrazovce stiskněte tlačítko i pro přechod na obrazovku ovládání IS. Obr. 1 - Hlavní obrazovka isc-triosea_addressing_mm_cz_101 6/16

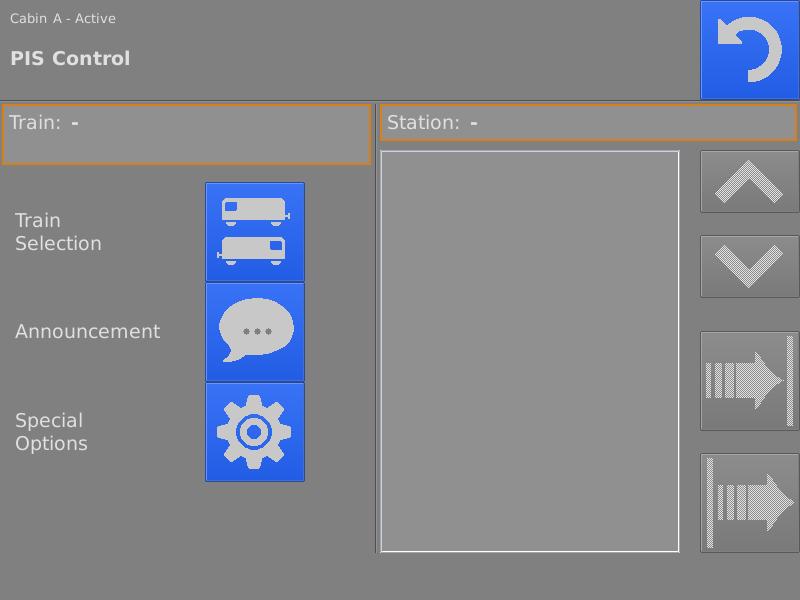

7 Stiskněte tlačítko ozubené kolo (Special Options) pro přechod na obrazovku speciálních voleb. Obr. 2 - Obrazovka Ovládání IS Stiskněte skryté tlačítko s označením verze aplikace v pravém dolním rohu pro přechod do servisního menu. Obr. 3 - Obrazovka Speciální volby 7/16 isc-triosea_addressing_mm_cz_101

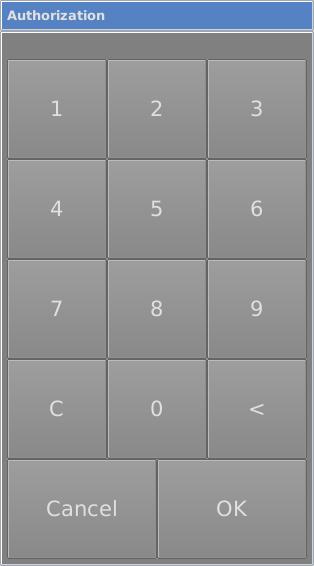

8 Zadejte servisní heslo a potvrďte jej stiskem tlačítka OK. Výchozí heslo po instalaci je 111. Obr. 4 - Dialog Zadání hesla Stiskněte tlačítko IS Installation pro přechod na instalační obrazovku IS Obr. 5 - Obrazovka Servisní menu isc-triosea_addressing_mm_cz_101 8/16

9 Stiskněte tlačítko Device pro přechod na obrazovku pro nastavení parametrů zařízení IS. Obr. 6 - Obrazovka Instalace IS Zobrazí se obrazovka Zařízení a je automaticky spuštěna detekce dostupných zařízení (trvá cca 10 s). Obr. 7 - Dialog s informací o probíhající detekci zařízení 9/16 isc-triosea_addressing_mm_cz_101

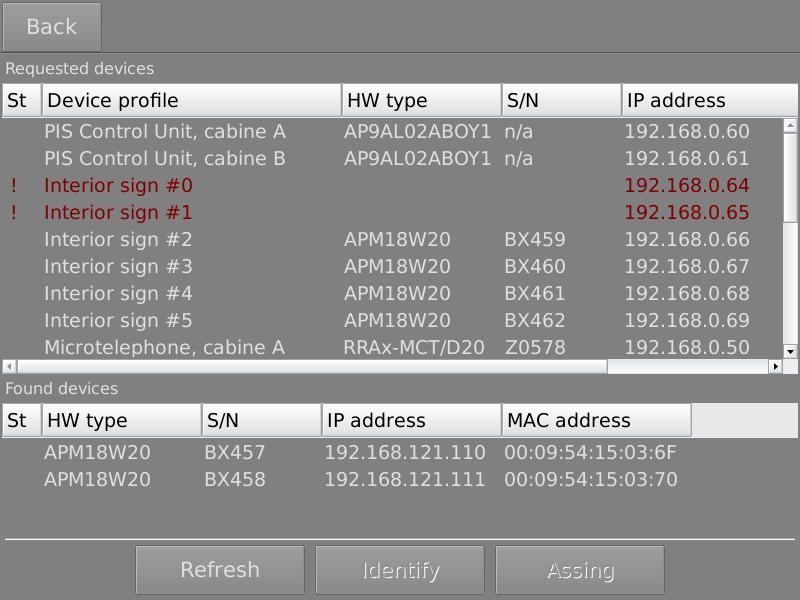

10 3. Obrazovka Zařízení Obrazovka Zařízení slouží k nastavení komunikačních parametrů zařízením tvořící informační systém. Zobrazuje se zde seznam požadovaných zařízení a seznam nalezených zařízení, lze zde identifikovat jednotlivá zařízení a přidělovat je do určených rolí v informačním systému Popis obrazovky Obr. 8 - Obrazovka Zařízení Horní tabulka (Requested devices) zobrazuje seznam zařízení, která jsou vyžadována pro chod IS. Každé vyžadované zařízení je popsáno profilem, který popisuje roli zařízení a jeho komunikační parametry. Požadované zařízení, které bylo nalezeno (tj. existuje zařízení mající odpovídající komunikační parametry), je zobrazeno bílou barvou a má vyplněny všechny sloupce zejména konkrétní typ HW, sériové číslo a MAC adresu. Takové zařízení označujeme jako přiřazené zařízení resp. zařízení s přiřazením profilem. isc-triosea_addressing_mm_cz_101 10/16

11 Požadované zařízení, které nebylo nalezeno (tj. neexistuje žádné zařízení s odpovídajícími komunikačními parametry), je zobrazeno červenou barvou a na začátku řádku má zobrazen vykřičník. Dolní tabulka (Found devices) zobrazuje seznam nalezených zařízení, která neodpovídají požadovaným zařízením, a to typicky tím, že nemají správně nastavenou IP adresu. Taková zařízení označujeme jako nepřiřazená zařízení. Jednotlivé sloupce tabulek znamenají: St Zobrazuje některé stavové informace. Typicky v tabulce požadovaných zařízení se zobrazuje vykřičník u nenalezených zařízení. Device Profile Obsahuje textový popis role, kterou zařízení v rámci IS má. HW Type Obsahuje HW typ konkrétního zařízení. S/N Obsahuje sériové číslo konkrétního zařízení. IP address Obsahuje aktuální nastavenou IP adresu konkrétního zařízení. MAC address Obsahuje MAC adresu konkrétního zařízení. V dolní části obrazovky jsou tři ovládací tlačítka pro: vyvolání detekce zařízení a obnovení obrazovky (Refresh) vyvolání identifikace zařízení (Identify) přiřazení profilu zařízení (Assign) Je-li vše v pořádku a všechna požadovaná zařízení existují, obsahuje horní tabulka pouze bílé řádky a dolní tabulka je prázdná. 11/16 isc-triosea_addressing_mm_cz_101

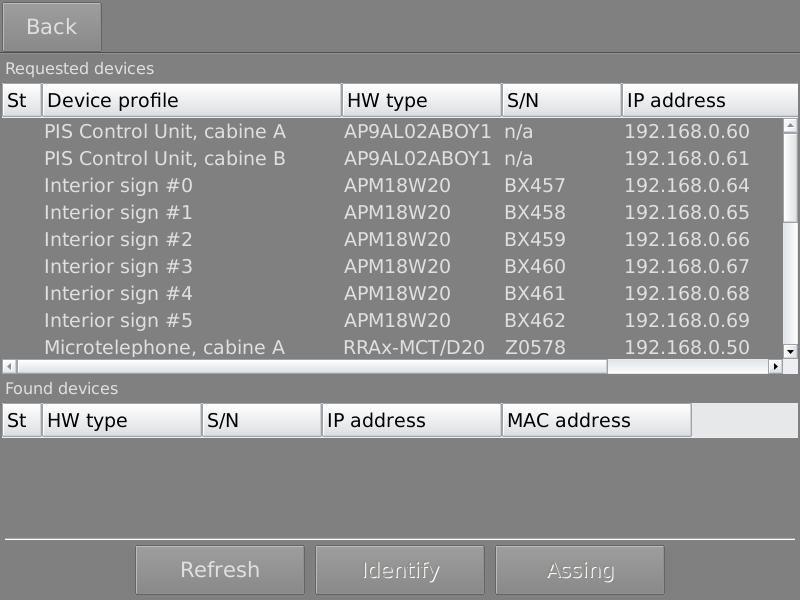

12 Obr. 9 - Obrazovka Zařízení ve stavu Vše v pořádku 3.2. Nastavení panelů IS/KS (AIPM1805, AIPM1213, AIPM1503) Panely jsou v tabulce požadovaných zařízení (horní tabulka) uvedeny pod profilem dle následující tabulky. Panel/Monitor Profil Zobrazený HW typ Panel IS vnitřní Interior sign #... APM18xxx Monitor KS celkový Camera s monitor, AIPM15xx Monitor KS zrcadlový Monitor, left/right mirror, AIPM12xx Postup Najděte jeden panel určeného typu, ideálně v nepřiřazených zařízeních (v dolní tabulce) a vyberte jej kliknutím. Stiskněte tlačítko Identify. Situace, kdy některé panely mají již na začátku nastavování přiřazený profil (jsou v horní tabulce), je rozebraná na konci kapitoly. isc-triosea_addressing_mm_cz_101 12/16

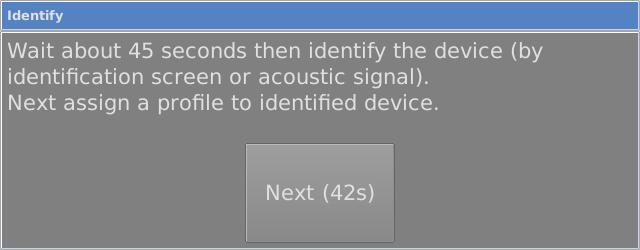

13 Obr Vybrání nepřiřazeného zařízení Spustí se identifikace zařízení, která trvá cca 45 s. Během této doby je zobrazen informativní dialog s ubíhajícím časem. Obr Dialog Probíhá identifikace Vyčkejte doběhnutí času. Najděte panel, který se identifikuje střídají se na něm černobílá a barevná obrazovka s nápisem Identification Mode. V případě panelů IS z následující tabulky zjistěte odpovídající profil. 13/16 isc-triosea_addressing_mm_cz_101

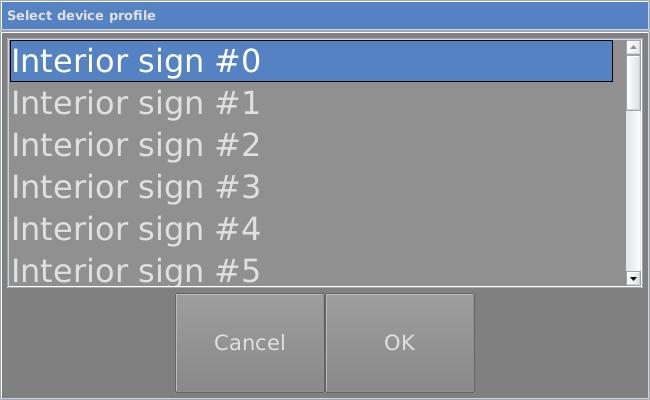

14 Umístění panelu IS Profil Na stěně kabiny A Interiér sign #0 Na boku tramvaje, při pohledu z kabiny A vpravo Interiér sign #1 Pod stropem ve středu tramvaje, viditelný z kabiny A Interiér sign #2 Pod stropem ve středu tramvaje, viditelný z kabiny B Interiér sign #3 Na boku tramvaje, při pohledu z kabiny A vlevo Interiér sign #4 Na stěně kabiny B Interiér sign #5 V případě monitorů KS vyberte profil se jménem odpovídající pozici monitoru (kabina A/B případně pravá/levá strana). Umístění panelu KS Monitor kamerového systému, kabina A Monitor kamerového systému, kabina B Monitor levého zrcátka (z pohledu řidiče), kabina A Monitor pravého zrcátka (z pohledu řidiče), kabina A Monitor levého zrcátka (z pohledu řidiče), kabina B Monitor pravého zrcátka (z pohledu řidiče), kabina B Profil Camera s monitor, cabin A Camera s monitor, cabin B Monitor, left mirror, cabin A Monitor, right mirror, cabin A Monitor, left mirror, cabin B Monitor, right mirror, cabin B Potvrďte dialog identifikace. V dalším dialogu vyberte správný profil a dialog potvrďte. Obr Dialog Přiřazení profilu zařízení isc-triosea_addressing_mm_cz_101 14/16

15 Zařízení je přiřazen vybraný profil a jsou mu nastaveny patřičné komunikační parametry. Následně je ukončen identifikační mód, což trvá cca 30 s. Během této doby je zobrazen informativní dialog s ubíhajícím časem. Obr Dialog Ukončení identifikace Vyčkejte doběhnutí času a potvrďte dialog. Postup opakujte pro všech šest panelů IS a šest panelů KS. Panely s přiřazeným profilem Panelům, které mají již na začátku nastavování přiřazený profil (jsou v horní tabulce), lze přiřadit jiný profil obdobně jako nepřiřazeným panelům: vybrat řádek se zařízením, identifikovat zařízení, zjistit a zadat zařízení nový profil. Tento postup je vhodný pouze pro zkušenou obsluhu, neboť je nutné udržet si přehled, které panely už byly nastaveny a které ne (což lze určovat například podle sériových čísel nebo podle MAC adres). Jinak doporučujeme nejprve všechny panely převést na nepřiřazené a teprve potom provést vlastní nastavení panelů. 15/16 isc-triosea_addressing_mm_cz_101

16 Zrušení přiřazení Vyberte zařízení s přiřazeným profilem (v horní tabulce). Stiskněte tlačítko Assign. V seznamu profilů vyberte poslední položku *unassign* a dialog potvrďte. Obr Zrušení přiřazení profilu Zařízení je změna konfigurace a zobrazí se v tabulce nepřiřazených zařízení (dolní tabulka) Nastavení ostatních zařízení Ostatní zařízení lze nastavit obdobných způsobem jako panely IS/KS s několika rozdíly. Existuje-li zařízení určitého typu pouze jedno (např. router ECB/ECN, zesilovač) není nutné provádět identifikaci a lze provést přímo přiřazení profilu. Zařízení, jež nejsou panely (jako např. mikrotelefon, intercom apod.), nevyžadují při identifikaci prodlevu a lze ihned přejít k vyhledání zařízení. Identifikace jiných zařízení probíhá odlišně: Zařízení Mikrotelefon Interkom Identifikace Rozblikání indikačních diod na RRAS-GNMA. Zobrazení čáry na spodním okraji displeje interkomu. isc-triosea_addressing_mm_cz_101 16/16
