1 Kamerový systém Montážní příručka Verze 1.02 ks-28t_mm_cz_102

2 AMiT, spol. s r. o. nepřejímá žádné záruky, pokud se týče obsahu této publikace a vyhrazuje si právo měnit obsah dokumentace bez závazku tyto změny oznámit jakékoli osobě či organizaci. Tento dokument může být kopírován a rozšiřován za následujících podmínek: 1. Celý text musí být kopírován bez úprav a se zahrnutím všech stránek. 2. Všechny kopie musí obsahovat označení autorského práva společnosti AMiT, spol. s r. o. a veškerá další upozornění v dokumentu uvedená. 3. Tento dokument nesmí být distribuován za účelem dosažení zisku. V publikaci použité názvy produktů, firem apod. mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků. AMiT je registrovaná ochranná známka. Copyright (c) 2011, AMiT, spol. s r. o. Výrobce: AMiT, spol. s r. o. Naskové 3/1100, Praha Technická podpora: support@amit.cz ks-28t_mm_cz_102 2/56

3 Obsah Historie revizí... 5 Související dokumentace Definice použitých pojmů Úvod Technické parametry Popis systému Funkce systému Technické parametry systému Programové vybavení Zobrazovací stavy IP monitoru Oživení systému Oživení IP monitorů Nastavení konfiguračního konektoru Nahrání aktuální verze aplikace Připojení k FTP serveru monitoru Smazání souborů staré aplikace Nakopírování souborů nové aplikace Restart kamerového systému Ověření verze nahrané aplikace Oživení kamer Vivotek Nastavení IP adres Aktualizace firmware Konfigurace parametrů Nastavení objektivu Oživení záznamové jednotky Kontrola zapojení napájecího konektoru Aktualizace operačního systému jednotky Nastavení IP adresy Nahrání aktuální verze aplikace Připojení k FTP serveru záznamové jednotky Smazání souborů staré aplikace Nakopírování souborů nové aplikace Restart záznamové jednotky Ověření verze nahrané aplikace Formátování záznamového média Oživení IP mikrofonů Nahrání aplikace Nastavení ID Aktualizace aplikace DODATEK A Umístění komponent DODATEK B Obsah programové sady IP monitor AIPM1007/A Kamera MD /56 ks-28t_mm_cz_102

4 Záznamová jednotka PPM2110/4T Acasys Studio Vehicle Profile IP mikrofon MC/A Nástroje DODATEK C Konfigurační parametry Kamery Přihlašovací údaje IP monitor Přihlašovací údaje Záznamová jednotka Přihlašovací údaje DODATEK D Aktualizace OS PPM21xx Vytvoření bootovacího usb flash disku DODATEK F Kamery Zálohování nastavení kamery DODATEK H Nastavení času PPM ks-28t_mm_cz_102 4/56

5 Historie revizí Jméno dokumentu: ks-28t_mm_cz_102.pdf Autor: Václav Krčmář Verze Datum Změny Nový dokument Kapitola 8.1 Rozšíření počtu kamer na 15 Kapitola 7 Nová verze programové sady _KS-28T Kapitola 7 Nová verze programové sady _KS-28T Odstranění symbolických jmen z dokumentu. Drobné korekce celého textu. Související dokumentace 1. AIPM1007/A TFT panel pro kolejová vozidla, Návod na obsluhu soubor: aipm1007a_g_cz_xxx.pdf 2. ESW06/A Průmyslový ethernetový switch s PoE, Návod na obsluhu soubor: eswa06_g_cz_xxx.pdf 3. PPM2100/4T Záznamová jednotka pro kolejová vozidla, Návod na obsluhu soubor: ppm21002t_g_cz_xxx.pdf 4. RRAS-MC/A1 IP mikrofon pro kolejová vozidla, Návod na obsluhu soubor: rras-mca1_g_cz_xxx.pdf 5. Acasys Studio Prohlížeč videozáznamů z jednotky PPM2000, Uživatelská příručka soubor: acasysstudio_ms_cz_xxx.pdf 6. ACASYS-KS Komunikace v systému ACASYS, Programátorská příručka soubor: acasys-ks_ms_cz_xxx.pdf 5/56 ks-28t_mm_cz_102

6 1. Definice použitých pojmů IP monitor Konfigurační modu/propojka Kamera PoE switch Scéna Axis Camera Management (ACM) Konfigurační šablona Nadřazené řízení (NŘ) Installation Wizzard 2 (IW2) Zobrazuje živý obraz z jedné nebo více kamer. Pokud je zobrazována více než jedna kamera, je použit tzv. vícekvadrant, kdy je plocha monitoru rozdělena na více částí, do kterých jsou pak směrovány videostreamy z kamer. Pomocí konfiguračního modulu/propojky se přiděluje IP adresa (resp. offset) IP monitorům. Snímá obraz a odesílá digitalizovaný obraz ve formě MJPEG (Motion JPEG) po ethernetové lince. Switch s možností napájení (Power Over Ethernet). Popisuje způsob zobrazení informace na IP monitoru (kamera, symbol). Konfigurační nástroj pro vyhledání kamer na síti a nastavení jejich obrazových parametrů. Konfigurační soubor, který slouží k nastavení parametrů kamery pomocí ACM. Komunikuje s master IP monitorem a řídí tak činnost kamerového systému. Komunikace probíhá po síti ethernet. Konfigurační nástroj pro kamery Vivotek. ks-28t_mm_cz_102 6/56

7 2. Úvod Tento dokument popisuje oživení a nastavení kamerového systému (KS) z pohledu programového vybavení. Dokument se nezabývá mechanickou montáží, která je řešena v návodech na obsluhu jednotlivých komponent (viz Související dokumentace). 7/56 ks-28t_mm_cz_102

8 3. Technické parametry 3.1. Popis systému Kamerový systém je digitální IP kamerový systém. Veškerá komunikace mezi kamerami a monitory probíhá pomocí linky ethernet. Funkce systému je dána programovým vybavením v IP monitorech. Rozložení jednotlivých komponent na voze viz DODATEK A Umístění komponent Funkce systému 3.3. Technické parametry systému IP monitory Kamery Počet 2 Typ AIPM1007/A Konfigurace adresy Konfigurační konektor Formát zobrazovaných dat MJPEG Rozlišení obrazu 1280 x 800 Rychlost zobrazování 20 fps Zpoždění obrazu Max 200 ms Typ zobrazení Max 4 snímky na obrazovku Počet 15 Typ MD8562 Záznamová jednotka Komponenty systému Počet 1 Typ PPM2100/4T Rychlost záznamu 5 fps HDD 4 TB AIPM1007/A 2 x IP monitor ESW06A 4 x Ethernetový switch PoE MD x Kamera vnitřní / vnější PPM2100/4T 1 x Záznamová jednotka MC/A1 2 x IP mikrofon 3.4. Programové vybavení Programové vybavení je vydáváno v podobě programové sady na CD k určenému datu. Aktuální programová sada obsahuje všechny potřebné soubory pro celý kamerový systém. Obsah aktuální platné programové sady uvádí DODATEK B Obsah programové sady. ks-28t_mm_cz_102 8/56

9 Programovou sadu lze stáhnout z adresy: Zobrazovací stavy IP monitoru V následující tabulce jsou krátce popsány zobrazovací stavy, které mohou na IP monitoru nastat. Situace Popis zobrazení Není nahrána aplikace Černá obrazovka bez čísla kamery. Chybně nahraná aplikace Černá obrazovka bez čísla kamery. Rozdílné verze aplikací Černá obrazovka bez čísla kamery. v monitorech Výpadek streamu z kamery Symbol viz Obr. 1 - Výpadek streamu kamery Obr. 1 - Výpadek streamu kamery 9/56 ks-28t_mm_cz_102

10 4. Oživení systému Oživení kamerového systému sestává z následujících kroků: Oživení IP monitorů Oživení kamer Vivotek Oživení záznamové jednotky Oživení IP mikrofonů 4.1. Oživení IP monitorů Oživení IP monitorů sestává z následujících kroků: Nastavení konfiguračního konektoru Nahrání aktuální verze aplikace Potřebné vybavení Notebook s nainstalovaným FTP klientem (doporučujeme TotalComander). ks-28t_aipm1007a_app_vvrrrccc - aplikace (viz DODATEK B) Nastavení konfiguračního konektoru K nastavení IP adresy IP monitoru slouží konfigurační konektor. Vypněte napájení IP monitorů. Připojte konfigurační propojky dle následující tabulky. Adresa Zapojení konektoru X1:14 X1:13 X1:12 X1:11 IP monitor AD3 AD2 AD1 COM IP adresa Umístění 1 NC NC 1 COM Rezerva 2 NC 1 NC COM Pravý, článek A 3 NC 1 1 COM Rezerva 4 1 NC NC COM Pravý, článek B NC - nepřipojeno Zapněte napájení IP monitorů. 1 - propojeno s COM Po zapnutí s propojkami dojde k přidělení IP adres. Správné přidělení adres lze ověřit příkazem ping Nahrání aktuální verze aplikace Nastavení síťového adaptéru notebooku: Adresa IP: DHCP Maska podsítě: DHCP Výchozí brána: DHCP ks-28t_mm_cz_102 10/56

11 Pro nahrání aplikace do IP monitoru je třeba provést následující kroky: Připojení k FTP serveru v monitoru Smazání souborů staré aplikace Nakopírování souborů nové aplikace Restart kamerového systému Ověření verze nahrané aplikace Pro připojení k FTP je v následujícím návodu použit TotalCommander 7.5a. Nahrávat však lze libovolným FTP klientem. Připojení k FTP serveru monitoru Spustíme TotalCommander a z Hlavní nabídky vybereme Síť --> Protokol FTP připojit k serveru Obr. 2 - TC Hlavní nabídka V dialogu Připojení k serveru FTP klikneme na tlačítko Nové připojení.. 11/56 ks-28t_mm_cz_102

12 Obr. 3 - TC Připojení k serveru FTP Vyplníme parametry pro připojení k monitoru: Název relace Monitor_A Monitor_B Hostitel (:Port) Jméno uživatele service service Heslo remote remote Obr. 4 - TC Parametry Monitor_A ks-28t_mm_cz_102 12/56

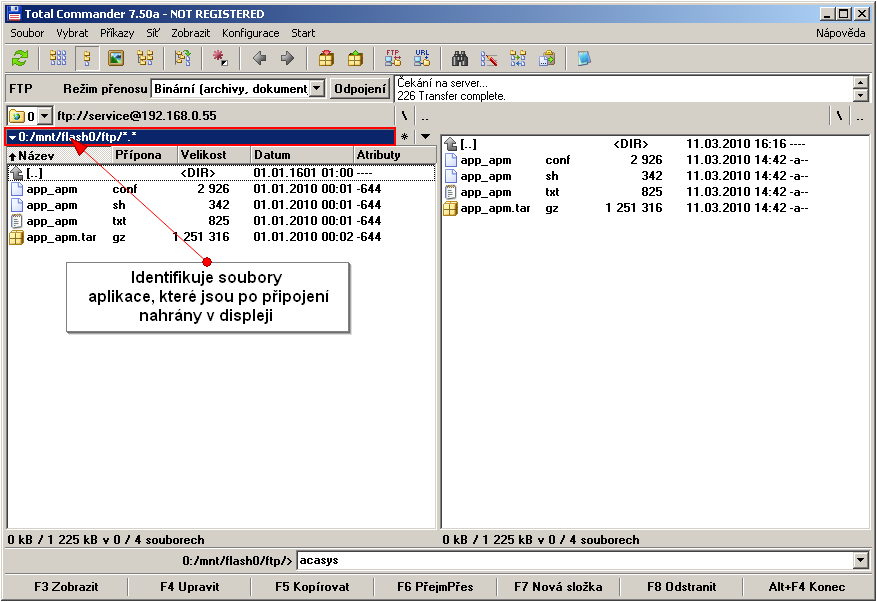

13 Stiskneme tlačítko Připojit. Obr. 5 - TC Připojení k Monitor_A Smazání souborů staré aplikace Identifikujeme, ve kterém okně se zobrazily soubory z připojeného monitoru (dle záhlaví viz obrázek), tyto soubory smažeme. Obr. 6 - TC Identifikace obsahu FTP 13/56 ks-28t_mm_cz_102

14 Nakopírování souborů nové aplikace Nakopírujeme novou verzi aplikace. Průběh kopírování může vyvolat dojem krátkodobého zaseknutí (trvající typicky cca s). Jedná se o chování běžné. V případě, že by zaseknutí trvalo řádově minuty, je třeba KS restartovat (vypnout a zapnout napájení) a postup opakovat od začátku kapitoly Nahrání aktuální verze aplikace). Po nakopírování souborů stiskneme tlačítko Odpojení a opakujeme stejný postup pro všechny IP monitory. Restart kamerového systému Nová verze aplikace se neprojeví, dokud nebude proveden restart kamerového systému (vypnutí a zapnutí napájení). V případě, že se po restartu na monitorech neobjeví obraz, bylo nahrávání souborů provedeno chybně. Možné příčiny jsou: rozdílná verze aplikací v monitorech, poškozené soubory aplikace. V tomto případě proveďte nahrávání pro oba monitory znovu. Ověření verze nahrané aplikace Verze aplikace je uvedena v souboru app_apm.txt v IP monitoru. Soubor lze ze zařízení stáhnout pomocí FTP. Připojíme se k monitoru (kapitola Připojení k FTP serveru monitoru). Zobrazíme obsah souboru app_apm.txt. Z textu souboru lze určit číslo verze aplikace. Obr. 7 - Ověření verze aplikace Ověření je nutné provést pro všechny monitory. ks-28t_mm_cz_102 14/56

15 4.2. Oživení kamer Vivotek Oživění kamer Vivotek sestává z následujících kroků Nastavení IP adres Aktualizace firmware Konfigurace parametrů Nastavení objektivu Potřebné vybavení Notebook s nainstalovaným Vivotek Installation Wizard 2. ks-28t_md8562_cfg_vvv - konfigurační skript (viz DODATEK B). ks-28t_md8562_fw_vvvvv - firmware kamery (viz DODATEK B). vivotek_iw2_ Installation Wizard 2 (viz DODATEK B). Nastavení síťového adaptéru notebooku: Adresa IP: DHCP Maska podsítě: DHCP Výchozí brána: DHCP Nastavení IP adres Nainstalujte a spusťte program Vivotek Installation Wizard 2 (IW2). Odpojte všechny kamery Vivotek od ethernetové sítě. Obr. 8 - Spuštění IW2 IW2 analyzuje topologii sítě. Po dokončení analýzy pokračujte tlačítkem Next. 15/56 ks-28t_mm_cz_102

16 Obr. 9 - Vyhledání kamer na síti Připojte první kameru k ethernetu, počkejte cca 60 sekund a poté stiskněte tlačítko Refresh Devices. IW2 prohledá síť a zobrazí připojenou kameru. Levým tlačítkem kameru označte a rozbalte nabídku v levé části dialogového okna. ks-28t_mm_cz_102 16/56

17 Stiskněte tlačítko Manual Setup. Obr Manual Setup 17/56 ks-28t_mm_cz_102

18 Obr Nastavení hesla V části Administrator section nenastavujte heslo a stiskněte tlačítko Next. Pokračujte stiskem tlačítka Ne. Obr Dialog Network Type ks-28t_mm_cz_102 18/56

19 Obr Nastavení IP adresy Zrušte označení Get IP by DHCP Server automatically vyplňte údaje o připojené kameře. Kamera IP address Subnet mask Default gateway Vnější článek A levá Vnější článek A pravá Vnější článek B levá Vnější článek B pravá Vnitřní článek C Vnitřní článek C Vnitřní článek C Vnitřní článek C Vnitřní článek C Vnitřní článek C Vnitřní článek C Vnější článek A čelní Vnější článek B čelní Vnitřní kabina řidiče A Vnitřní kabina řidiče B /56 ks-28t_mm_cz_102

20 Pokračujte tlačítkem Next. Obr Nastavení portů Zkontrolujte nastavení: Manual (Advanced) HTTP port: 8080 Pokračujte stiskem tlačítka Next. ks-28t_mm_cz_102 20/56

21 Obr Nastavení DDNS Pokračujte tlačítkem Next. Pokračujte tlačítkem Ne. Obr Mobile Access Setup 21/56 ks-28t_mm_cz_102

22 Pokračujte stiskem tlačítka Apply. Obr Provedení změn Obr Progress bar Vyčkejte provedení na provedení změn. Operace může trvat několik minut. ks-28t_mm_cz_102 22/56

23 Obr Apply settings status Zkontrolujte potvrzení o úspěšném provedení změn a pokračujte tlačítkem OK. Obr Access information Zkontrolujte nastavení IP adresy. Adresa na řádku Access from Home: musí odpovídat požadované adrese kamery. Pokud neodpovídá, došlo k chybě při komunikaci s kamerou. Opakujte nastavení znovu. Pokud odpovídá, označte kameru jako připravenou k aktualizaci firmware a nastavení parametrů. Stejným postupem přidělte IP adresu ostatním kamerám. 23/56 ks-28t_mm_cz_102

24 4.2.2 Aktualizace firmware Zapojte všechny kamery do sítě. Spusťte IW2. Proběhne analýza topologie sítě. Poté klikněte na Next. Obr Next Rozbalte nabídku Advanced settings. Kliknutím vybereme kameru, u které chceme aktualizovat firmware (je možná i hromadná aktualizace). ks-28t_mm_cz_102 24/56

25 Obr Advanced Settings Stiskneme tlačítko Upgrade Firmware(s). 25/56 ks-28t_mm_cz_102

26 Stiskneme tlačítko Select firmware Obr Upgrade Firmware(s) ks-28t_mm_cz_102 26/56

27 Obr Select firmware Vyberte verzi firmwaru, na který chceme aktualizovat. Načtěte soubor tlačítkem Otevřít. Obr Otevřít 27/56 ks-28t_mm_cz_102

28 Odstartujete aktualizaci stisknutím tlačítka Start Upgrade. Obr Start Upgrade Průběh aktualizace je indikován stavovým ukazatelem. Vyčkáme na dokončení operace. Obr Stavový ukazatel Úspěšné dokončení aktualizace je hlášeno dialogem Firmware upgrade for all selected devices succeeded. ks-28t_mm_cz_102 28/56

29 Obr Ukončete aktualizaci tlačítkem OK Konfigurace parametrů Připojte všechny kamery Vivotek do sítě, příkazem ping ověřte, že jsou dostupné a připraveny ke konfiguraci. Z příkazové řádky spusťte dávku: setup.bat Vyčkejte na provedení nastavení parametrů kamer Nastavení objektivu Nastavení objektivu je podrobně popsáno v DODATEK F Kamery Vivotek, Nastavení objektivu Oživení záznamové jednotky Oživení záznamové jednotky sestává z následujících kroků: Kontrola zapojení napájecího konektoru Aktualizace operačního systému jednotky Nastavení IP adresy Nahrání aktuální verze aplikace Ověření verze nahraného aplikace Potřebné vybavení Notebook s nainstalovaným FTP klientem (doporučujeme TotalComander). Klíčenka pro aktualizaci operačního systému vytvořená dle DODATEK D Aktualizace OS PPM21xx. ks-28t_ppm21004t_app_vvrrrccc - aplikace (viz DODATEK B) Kontrola zapojení napájecího konektoru Před prvním spuštěním záznamové jednotky je nutná kontrola správného zapojení napájení jednotky. K vypínání jednotky musí být nutně použit vstup označený SB. Vstup označený +U by měl být trvale připojen na napětí baterie. 29/56 ks-28t_mm_cz_102

30 Obr Zapojení napájení záznamové jednotky Pouze takové zapojení zajistí bezchybný chod jednotky. Funkce SB SB Stav zařízení +U Zapnuto nepřipojeno Vypnuto Při odpojení SB je zahájena sekvence pro vypnutí systému. Pomocné CPU při odpojení signálu SB vyšle hlavnímu CPU signál pro vypnutí. Ihned po úspěšném vypnutí hlavního CPU dojde k vypnutí celé jednotky. Pokud vlivem chyby nedojde k vypnutí hlavního CPU, vypne se jednotka po uplynutí doby 1 min. Odpojení napájecích vodičů se provádí pouze po předchozím vypnutí jednotky pomocí signálu SB. Nebude-li tomu tak, může dojít ke ztrátě dat Aktualizace operačního systému jednotky Pro aktualizaci operačního systému záznamové jednotky je třeba provést následující kroky. Postup Vypnout napájení záznamové jednotky Připojit USB flash disk do libovolného USB portu jednotky. Zapnout napájení jednotky. Zapnutí napájení jednotka signalizuje dlouhým hlubokým tónem. Následuje spuštění aktualizačního skriptu, které trvá cca 1 minutu. Vyčkat na provedení operací, které jsou součástí aktualizace. Obě operace jsou signalizovány zvukem ze spíkru. Vykonání aktualizačních operací trvá cca 5 minut, je třeba věnovat zvukové signalizaci pozornost. Formátování disku trvá cca 1 minutu, po dokončení se ozve pípání vysokých krátkých tónů zakončené jedním hlubokým dlouhým tónem Nahrávání aplikace indikuje hluboký dlouhý tón s intervalem 4 s Po dokončení operací se ozve vysoký hlasitý dlouhý tón s krátkými mezerami Vypnout napájení jednotky. ks-28t_mm_cz_102 30/56

31 Vyjmout USB flash disk z jednotky Nastavení IP adresy Zapneme napájení záznamové jednotky a vyčkáme cca 1 minutu. Připojíme notebook do ethernetové sítě vozu a spustíme nástroj AmitDeviceDetection.exe. Obr Vyhledání zařízení Vyčkáme na prohledání ethernetové sítě. Obr Vyhledávání zařízení Pravým tlačítkem klikneme na nalezenou záznamovou jednotku a z kontextové nabídky vybereme Change IP settings. 31/56 ks-28t_mm_cz_102

32 Obr Změna IP adresy Vyplníme parametry, které chceme nastavit záznamové jednotce: IP address: Netmask: Gateway IP: Potvrdíme nastavení tlačítkem OK a vyčkáme nového vyhledání záznamové jednotky s novými parametry. Obr Nastavení IP adresy Nahrání aktuální verze aplikace Pro nahrání aplikace do záznamové jednotky je třeba provést následující kroky: ks-28t_mm_cz_102 32/56

33 Připojení k FTP serveru záznamové jednotky Smazání souborů staré aplikace Nakopírování souborů nové aplikace Restart záznamové jednotky Pro připojení k FTP je v následujícím návodu použit TotalCommander 7.5a. Nahrávat aplikaci však lze libovolným FTP klientem. Připojení k FTP serveru záznamové jednotky Spustíme TotalCommander a z Hlavní nabídky vybereme Síť --> Protokol FTP připojit k serveru Obr TC Hlavní nabídka V dialogu Připojení k serveru FTP klikneme na tlačítko Nové připojení.. 33/56 ks-28t_mm_cz_102

34 Obr TC Připojení k serveru FTP Vyplníme parametry pro připojení k záznamové jednotce: Název relace: PPM Hostitel (:Port): Jméno uživatele: service Heslo: remote Obr TC Parametry Monitor_A ks-28t_mm_cz_102 34/56

35 Stiskneme tlačítko Připojit. Obr TC Připojení k Monitor_A Smazání souborů staré aplikace Identifikujeme, ve kterém okně se zobrazily soubory ze záznamové jednotky (dle záhlaví viz obrázek). Obr TC Identifikace obsahu FTP Vytvoříme novou složku a pojmenujeme ji app (vše malými písmeny). Do této složky budeme kopírovat soubory aplikace. 35/56 ks-28t_mm_cz_102

36 Obr Soubory aplikace Nakopírování souborů nové aplikace Nakopírujeme novou verzi aplikace z aktuální programové sady. Po nakopírování souborů stiskneme tlačítko Odpojení. Restart záznamové jednotky Nová verze aplikace se neprojeví, dokud nebude proveden restart záznamové jednotky. Restart provedeme vypnutím (čekáme cca 20 s až LED zhasnou) a zapnutí napájení přes ovládací pin SB. Ověření verze nahrané aplikace Číslo verze aplikace nahrané v záznamové jednotce získáme z odpovědi záznamové jednotky na http dotaz. Nastavení síťového adaptéru notebooku: Adresa IP: DHCP Maska podsítě: DHCP Výchozí brána: DHCP Spustíme internetový prohlížeč (např. Internet Explorer). Do řádku pro zadání adresy zapíšeme příkaz: :8888/info Potvrdíme příkaz stiskem Enter. Prohlížeč zobrazí xml soubor jako odpověď na odeslaný dotaz. Identifikujeme číslo verze, které je umístěno mezi dvěma tagy <version>...</version> ks-28t_mm_cz_102 36/56

37 4.4.3 Formátování záznamového média Obr Identifikace verze Pro zformátování záznamového média pomocí webového rozhraní proveďte následující kroky: Přihlášení do servisního rozhraní Zastavení záznamové aplikace Spuštění formátovacího procesu Periodické kontrolování zda formátovací proces byl již dokončen Opětovné spuštění záznamové aplikace Spusťte webový prohlížeč a zadejte následující adresu: kde je adresa záznamové jednotky. Zadejte přihlašovací údaje service, remote a stiskněte tlačítko OK. Obr Přihlášení k webovému rozhraní Zastavte záznamovou aplikaci stisknutím tlačítka Stop. 37/56 ks-28t_mm_cz_102

38 Obr Zastavení záznamové aplikace Stiskněte tlačítko Format pro zahájení operace formátování. Obr Zahájení formátování Vyčkejte několik desítek vteřin a poté stiskněte tlačítko Refresh. Pokud formátování stále probíhá, bude po obnovení stránky tlačítko Start zašedlé. Jakmile bude formátování dokončeno, tlačítko Start bude možné stisknout. ks-28t_mm_cz_102 38/56

39 Obr Probíhá formátování Stiskněte tlačítko Start. Záznamová aplikace bude jeho stiskem opět spuštěna. Obr Spuštění záznamové aplikace Úspěšné spuštění záznamové aplikace bude oznámeno hlášením Application is running at the moment. 39/56 ks-28t_mm_cz_102

40 Obr Informace o běhu aplikace ks-28t_mm_cz_102 40/56

41 5. Oživení IP mikrofonů Oživení IP mikrofonů se skládá z následujících kroků: Nahrání aplikace Nastavení ID Potřebné vybavení Notebook. ks-28t_mca1_app_vvv - aplikace (viz DODATEK B) Nahrání aplikace 5.2. Nastavení ID Nastavte síťový adaptér notebooku: Adresa IP: Maska podsítě: Výchozí brána: nevyplňujeme Zapněte napájení kamerového systému. Odpojte všechny IP mikrofony od vozové sítě. Připojte oživovaný IP mikrofon k vozové síti. Z příkazové řádky spusťte dávku load_mca1.bat. Odpojte oživovaný IP mikrofon od vozové sítě. Pokračujte nastavením ID. Nastavte síťový adaptér notebooku: Adresa IP: Maska podsítě: DHCP DHCP Výchozí brána: nevyplňujeme Připojte IP mikrofon s nahranou aplikací. V závislosti na jeho umístění spusťte z příkazové řádky dávku set_mca1_idx.bat. MC/A1 Umístění IP adresa MC/A1 Článek C01 set_mca1_id0.bat MC/A1 Článek C02 set_mca1_id1.bat Odpojte oživený IP mikrofon od sítě a opakujte postup pro zbývající IP mikrofony Aktualizace aplikace Následující postup proveďte v případě aktualizace aplikace oživeného vozu. 41/56 ks-28t_mm_cz_102

42 Nastavte síťový adaptér notebooku: Adresa IP: Maska podsítě: Výchozí brána: DHCP DHCP nevyplňujeme Zapněte napájení kamerového systému (všechny IP mikrofony musí být připojeny do vozové sítě). Spusťte aktualizační dávky. MC/A1 Umístění Dávka MC/A1 Článek C01 update_228-mca.bat MC/A1 Článek C02 update_229-mca.bat ks-28t_mm_cz_102 42/56

43 6. DODATEK A Umístění komponent 43/56 ks-28t_mm_cz_102

44 7. DODATEK B Obsah programové sady Aktuální programová sada: _KS-28T IP monitor AIPM1007/A Adresář File Popis app_apm.conf Konfigurační soubor ks-28t_aipm1007a_app_20r35c09/a app_apm.sh Spouštěcí skript app_apm.txt Soubor s verzí app_apm.tar.gz Aplikace app_apm.conf Konfigurační soubor ks-28t_aipm1007a_app_20r35c09/b app_apm.sh Spouštěcí skript app_apm.txt Soubor s verzí app_apm.tar.gz Aplikace Kamera MD8562 Adresář Soubor Popis ks-28t_md8562_cfg_105 setup.bat setup.lua Konfigurační skript Konfigurační soubor ks-28t_md8562_fw_105a2 MD8562-VVTK-0105a2.flash.pkg Firmware Záznamová jednotka PPM2110/4T Adresář Soubor Popis ks-28t_ppm21004t_app_30r47c03 ks-28t_ppm21004t_ios_10r43 Acasys Studio Vehicle Profile app.conf app.md5 app.tar.gz app.txt ppm21xx_ios_10r43.img ppm21xx_ios_10r43.bat Win32DiskImager Konfigurační soubor Kontrolní součet Aplikace Soubor s verzí Image usb flash disku Spouštěcí dávka Vypalovací nástroj Adresář Soubor Popis ks-28t_vehicle_profile_102 ks-28t_vehicle_profile_102.exe Instalační soubor ks-28t_mm_cz_102 44/56

45 IP mikrofon MC/A1 Adresář Soubor Popis ks-28t_mca1_app_123 load_mca1.bat set_mca1_id0.bat set_mca1_id1.bat update_228-mca1.bat update_229-mca1.bat RRAS28T_Configurator.exe mc-a1_2_a_123.bin Nahrávací dávka Konfigurační dávka Konfigurační dávka Aktualizační dávka Aktualizační dávka Konfigurační nástroj Firmware Nástroje Adresář Soubor Popis vivotek_iw2_11027 IW2_Setup.exe IW2_V _release_note.txt Instalační soubor Soubor s verzí AmitDeviceDetection_104 AmitDeviceDetection.exe Nástroj 45/56 ks-28t_mm_cz_102

46 8. DODATEK C Konfigurační parametry 8.1. Kamery V následujících tabulkách jsou uvedeny parametry, které slouží k práci s KS nebo jsou využívány pro konfiguraci a servisní operace. Přehled parametrů, které se vztahují k nastavení kamer. Kamera IP address Subnet mask Default gateway Vnější článek A levá Vnější článek A pravá Vnější článek B levá Vnější článek B pravá Vnitřní článek C Vnitřní článek C Vnitřní článek C Vnitřní článek C Vnitřní článek C Vnitřní článek C Vnitřní článek C Vnější článek A čelní Vnější článek B čelní Vnitřní kabina řidiče A Vnitřní kabina řidiče B Přihlašovací údaje 8.2. IP monitor Uživatelské jméno a heslo se nepoužívá. Přehled parametrů, které se vztahují k nastavení IP monitorů. IP monitor IP address Subnet mask Default gateway Článek A pravý Článek B pravý Přihlašovací údaje Pro připojení k ftp serveru použijte: uživatelské jméno service heslo remote 8.3. Záznamová jednotka Přehled parametrů, které se vztahují k nastavení záznamové jednotky. Záznamová jednotka IP address Subnet mask Default gateway Článek A pravý ks-28t_mm_cz_102 46/56

47 Přihlašovací údaje Pro připojení k ftp serveru a webovému rozhraní použijte: uživatelské jméno service heslo remote 47/56 ks-28t_mm_cz_102

48 9. DODATEK D Aktualizace OS PPM21xx Dodatek popisuje postup pro vytvoření USB flash disku, který je určený pro nahrání nové verze operačního systému do záznamové jednotky. Potřebné vybavení Notebook. USB flash disk s minimální kapacitou 4 GB. ks-28t_ppm21004t_ios_vvrrr - image operačního systému (viz DODATEK B) Vytvoření bootovacího usb flash disku Zasuňte USB disk do portu. Dávkou ppm21xx_ios_vvrrr.bat spusťte Win32 Disk Imager. Vyberte jednotku, na kterou je mapován USB flash disk. Zahajte vypalování image kliknutím na tlačítko Write. Obr Zahájení vypalování Zkontrolujte, že jste vybrali správnou jednotku a potvrďte volbu kliknutím na Yes. Obr Potvrzení výběru USB disku Vyčkejte na provedení operace. Úspěšné provedení vypalování oznámí dialogové okno s textem Write Sucessful. ks-28t_mm_cz_102 48/56

49 Obr Úspěšné ukončení vypalování 49/56 ks-28t_mm_cz_102

50 10. DODATEK F Kamery Vivotek Nastavení objektivu Odkrytování Přibaleným šroubovákem sejměte víko kamery. Obr Odkrytování kamery Poloha Povolte (nesundávejte) šroubky fixující modul s objektivem. Zobrazte kameru na IP monitoru a nastavte požadovanou polohu objektivu. Rozumnou silou utáhněte šroubky fixující modul s objektivem. Obr Nastavení objektivu Zaostření ks-28t_mm_cz_102 50/56

51 Továrním nastavením kamery je zaostření na vzdálenost od jednoho 1,0 m do nekonečna. V případě, že je požadováno snímání obrazu z menší vzdálenosti, než 1,0 m, proveďte zaostření objektivu. Povolte šroub jistící objektiv. Sledujte obraz na IP monitoru a otáčejte objektivem tak, aby bylo dosaženo požadované zaostření. Obr Zaostření objektivu Rozumnou silou utáhněte šroub jistící objektiv. Zakrytování Před zakrytování kamery vyměňte silikagel za nový. Výměnu je nutno provádět při každém odkrytování kamery, pokud má být zabráněno kondenzaci vlhkosti uvnitř kamery. Obr Výměna silikagelu Nasaďte zpět víko kamery a rozumnou silou utáhněte šrouby. 51/56 ks-28t_mm_cz_102

52 10.2. Zálohování nastavení kamery Zobrazte webové rozhraní kamery zapsáním IP adresy kamery do adresního řádku prohlížeče. K přihlášení použijte uživatelské jméno root a heslo pass. Obr Zobrazení sekce Configuration Klikněte na ovládací prvek Configuration. ks-28t_mm_cz_102 52/56

53 Obr Přepnutí do Advanced mode Zapněte rozšířený mód kliknutím na ovládací prvek Advanced mode. Obr Sekce Maintenance Zobrazte v levé nabídce sekci System/Maintenance. 53/56 ks-28t_mm_cz_102

54 Obr Podsekce pro Import/export Přepněte záložku na Import/Export files. Obr Export konfigurace Stiskem tlačítka Export vygenerujte soubor backup-md8562-vvtk- 0104a.tar.gz. Soubor přejmenujte dle označení kamery na <jmeno>_tar.gz ks-28t_mm_cz_102 54/56

55 11. DODATEK H Nastavení času PPM Pro nastavení času záznamové jednotce, pomocí webového rozhraní proveďte následující kroky: Přihlášení do servisního rozhraní Zadání času Přihlášení do servisního rozhraní Spusťte webový prohlížeč a zadejte následující adresu: kde je adresa záznamové jednotky. Zadejte přihlašovací údaje service, remote a stiskněte tlačítko OK Zadání času Obr Přihlášení k webovému rozhraní Čas lze nastavit dvěma různými způsoby. Automaticky synchronizovat čas s právě připojeným PC.(aktuální čas z PC bude převeden na UTC a nastaven záznamové jednotce) Manuálně nastavit libovolný čas. Při manuální zadávání času věnujte zvýšenou pozornost správnosti zadávaných údajů! Vhodnější je čas synchronizovat automatickým způsobem. 55/56 ks-28t_mm_cz_102

56 Obr Zadání času V závislosti na zvoleném způsobu nastavení zapíšete čas do jednotky stiskem tlačítka Synchronize with PC/Setup manually. Po nastavení času proveďte formátování záznamového média dle kapitoly Formátování záznamového média. ks-28t_mm_cz_102 56/56
