1 ARCADIS EC HARRIS 2015 Imagine the result

2 Program Představení ARCADIS CZ a.s., divize EC Harris Proč certifikovat Jak certifikovat BREEAM, HQE, LEED, DGNB, SBTool Jednotlivé kredity BREEAM / LEED / SBTool Dotazy 2 Imagine the result

3 ARCADIS, divize EC Harris EC HARRIS je mezinárodní poradenská společnost poskytující služby v oblasti nemovitého majetku. V České republice má 46 vysoce specializovaných konzultantů, kteří působí z pražské kanceláře. V listopadu 2011 se EC HARRIS spojilo se skupinou ARCADIS, přední mezinárodní celosvětově působící skupinou, která poskytuje služby v oblastech infrastruktury, vodního hospodářství, životního prostředí a průmyslových i občanských staveb. V současné době jsme tak jednou z 10-ti nejvýznamnějších světových konzultačních společností s vice jak zaměstnanci v 70-ti zemích světa. V rámci skupiny ARCADIS působíme jako samostatně operující společnost (tzv. Op Co). EC HARRIS zaměstnává místní i zahraniční specialisty. Naše kancelář poskytuje služby v oblastech: projektového a cenového řízení dozory stavby, technické dozory; koordinátora BOZP řízení rizik a value management certifikace BREEAM, LEED, EU GreenBuilding, energetické audity ISO 9001, ISO 14001, OHSAS Imagine the result

4 Naše cesta k certifikacím Prague team První LEED 06/2009 LEED for commercial interiors přestěhování vedení bankovní instituce do nových prostor v Praze ve spolupráci s německou kanceláří. První BREEAM 10/2010 kancelářská budova v Ostravě pro Passerinvest ve spolupráci s anglickou kanceláří. Důvod: požadavek potenciálního mezinárodního klienta na certifikovanou kancelářskou budovu. První certifikace probíhaly pro kancelářské budovy (nově stavěné a fit-outy), navazovala obchodní centra, průmyslové budovy a existující stavby. Klienti momentálně uvažují o certifikaci obytných budov. Posledním trendem jsou požadavky na certifikaci celých portfolií, jak od národních, tak nadnárodních firem. Začínali jsme ve dvou lidech nyní máme v České republice oddělení s 18ti členy, zabývající se pouze certifikací a spolupracují v rámci Arcadisu napříč celou Evropou. 24 certifikací úspěšně ukončených, 64 probíhajících. 4 Imagine the result

5 ARCADIS Zelený tým Týmy napříč Evropou a ve světě, poskytující Zelené certifikace (BREEAM, LEED, EU GreenBuilding, DGNB), konzultační služby v oblasti nízkoenergetické a udržitelné výstavby, energetické simulační modely, kreditovou dokumentaci, atd. Přes 100 zelených konzultantů 13 BREEAM Assessors 5 BIU Auditors 9 BREEAM APs 46 LEED APs 7 DGNB Auditors 5 Imagine the result

6 Proč certifikovat? 6 Imagine the result

7 Legislativa Ostatní průmysl 14% Zemědělství 1% Doprava zboží 11% Výstavba 46% Bytová výstavba 28% Doprava lidí 18% Dopravní výstavba 3% Komerční a státní výstavba 15% Průmyslová výstavba 3% Stavební materiály 7% Světové velmoci se dohodly na snížení hodnoty CO 2 o 80% do roku Důsledkem toho bude muset mít výstavba (nová i existující) během příštích 40ti let nulovou produkci CO 2. 7 Imagine the result

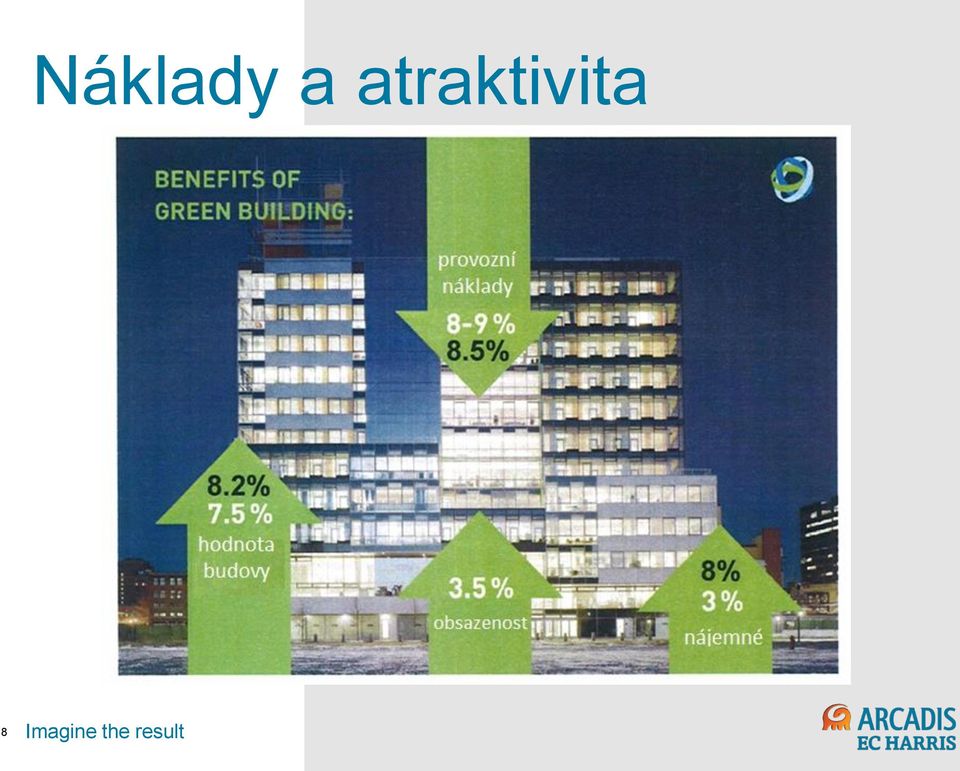

8 Náklady a atraktivita 8 Imagine the result

9 Komplexní přístup Sociální hledisko obyvatelný Udržitelný rozvoj Ekologické hledisko vyrovnaný životaschopný Spokojenost a názory zaměstnanců Média Zelení lobisté Firemní politika 9 Imagine the result Ekonomické hledisko Bezpečné dodávky paliva Cena ropy Zlepšení výkonnosti Snížené nároky na údržbu Menší provozní náklady Legislativa EU Emisní povolenky PENB Normy ČR Kvalita životního prostředí

10 Jak certifikovat? 10 Imagine the result

11 Zelené certifikace budov BREEAM BREEAM In-Use LEED LEED EB:OM EU GreenBuilding DGNB HQE SBTool Green rating a mnoho dalších 11 Imagine the result

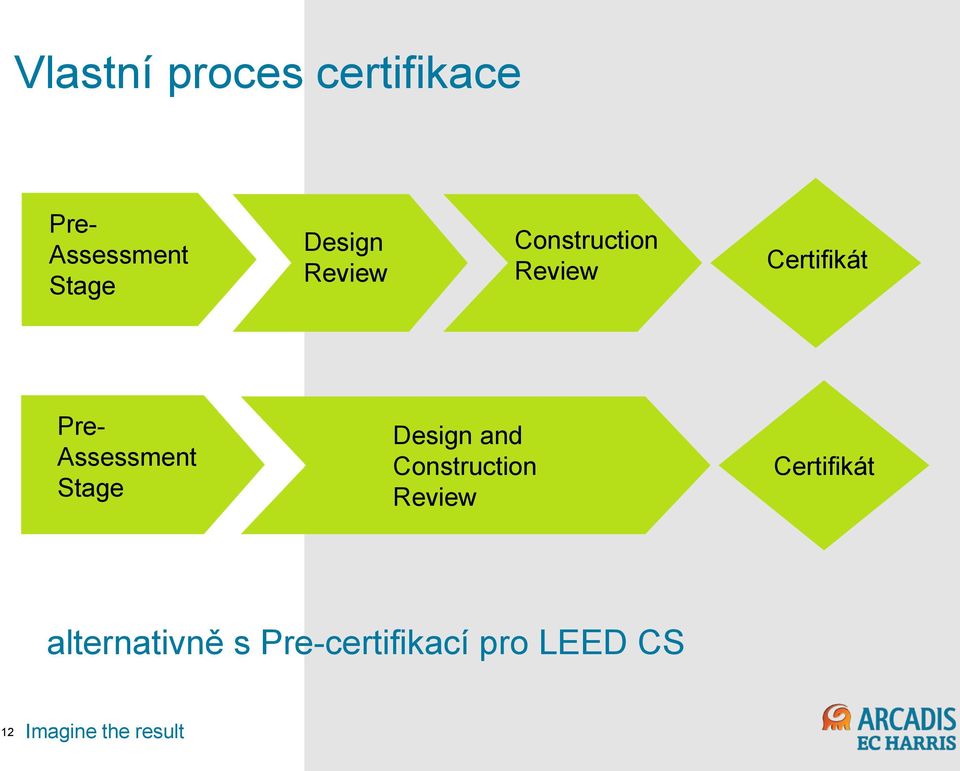

12 Vlastní proces certifikace Pre- Assessment Stage Design Review Construction Review Certifikát Pre- Assessment Stage Design and Construction Review Certifikát alternativně s Pre-certifikací pro LEED CS 12 Imagine the result

13 BREEAM New Construction Vydán v r jako Building Research Establishment Environmental Assessment Method Počet registrovaných projektů je již přes milion Management 12% Zdraví a kvalita životního prostředí 14,5% Energie 18,5% Doprava 5% Hospodaření s vodou 6% Použité materiály 12,5% Nakládání s odpady 10% Využití území a ekologie 9,5% Zátěž životního prostředí 12% Inovace 10% 13 Imagine the result

14 BREEAM New Construction Anglie novostavby (Courts, Data Centres, EcoHomes, Education, Industrial, Healthcare, Multi-residental, Offices, Retail, Prisons, Others) BREEAM 2014 rekonstrukce (Domestic and Non-Domestic) stávající výstavba - BIU = BREEM In-Use komunity rodinné domky (Code for Sustainable Homes) Svět International New Construction 2013 office, industry, retail, residential International Bespoke Communities In-Use (BIU) National scheme operators Nizozemí, Španělsko, Norsko, Švédsko, Německo 14 Imagine the result

15 BREEAM In-Use BREEAM In-Use UK a International UK systém pro existující nebytové budovy nebo jejich části, které jsou v provozu minimálně 1 rok / pro nově postavené 2 roky. Certifikace se musí každý rok obnovovat 3 části, každá se hodnotí zvlášť: Part 1 Asset performance Part 2 Building management performance Part 3 Organisational effectiveness Pro 90% budov je certifikována pouze část 1 a Imagine the result

16 BREEAM certifikát 16 Imagine the result

17 HQE HQE (Haute Qualité Environnementale) High Quality Environmental standard Francouzský certifikační systém z roku 1992, založený státní organizací ASSOHQE. Pokrývá oblasti: Harmonické propojení budovy a jejího prostředí Správný výběr materiálů a stavebních postupů Omezení vlivu stavby na prostředí Minimalizace spotřeby energií, vody, odpadů při provozu Minimalizace nákladů na opravy a údržbu Kvalitní vnitřní prostředí Tepelně technické a hlukové vlastnosti Atraktivní vzhled Kontrola pachů, hygiena a čistota vnitřních prostor Kontrola kvality vzduchu a vody 17 Imagine the result

18 LEED NC & CS Vydán v r jako Leadership in Energy and Environmental Design společností U.S. Green Building Council Maximum 110 bodů v 7 kategoriích: udržitelný rozvoj lokality hospodaření s vodou energie a ovzduší materiál a zdroje kvalita vnitřního prostředí inovace a design regionální bonusy 18 Imagine the result

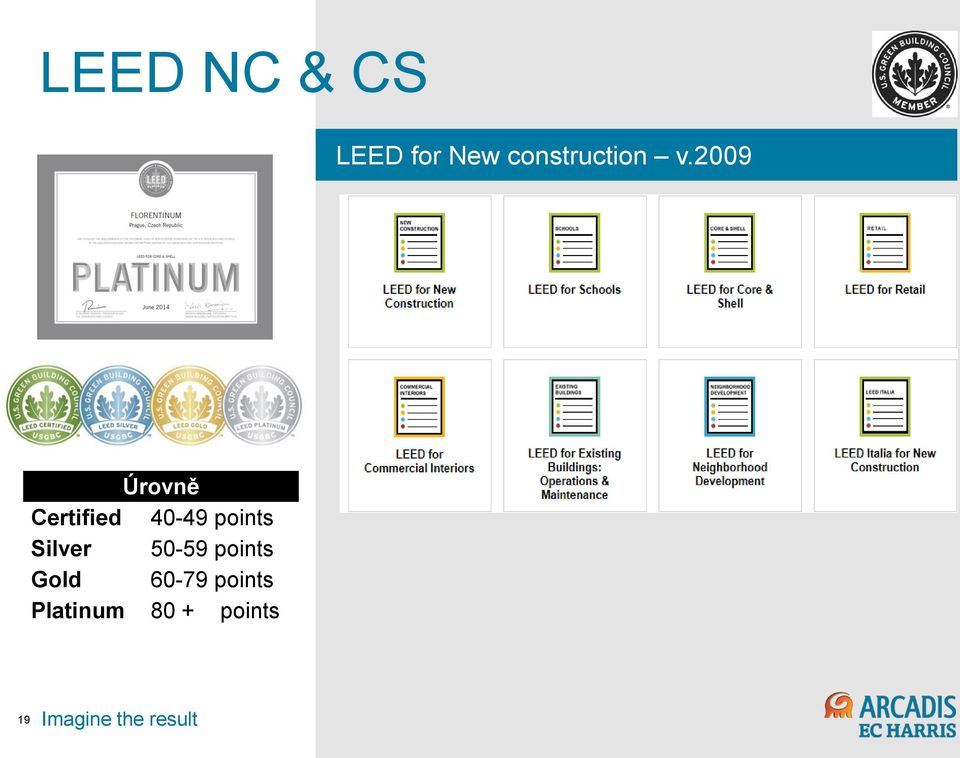

19 LEED NC & CS LEED for New construction v.2009 Úrovně Certified points Silver points Gold points Platinum 80 + points 19 Imagine the result

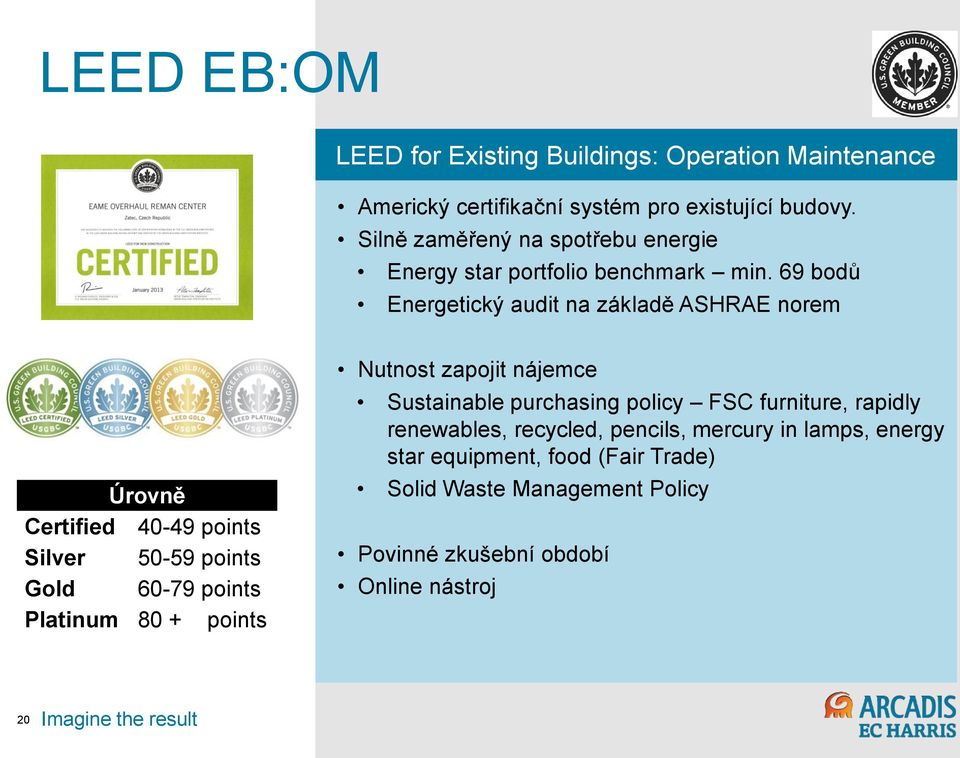

20 LEED EB:OM LEED for Existing Buildings: Operation Maintenance Americký certifikační systém pro existující budovy. Silně zaměřený na spotřebu energie Energy star portfolio benchmark min. 69 bodů Energetický audit na základě ASHRAE norem Úrovně Certified points Silver points Gold points Platinum 80 + points Nutnost zapojit nájemce Sustainable purchasing policy FSC furniture, rapidly renewables, recycled, pencils, mercury in lamps, energy star equipment, food (Fair Trade) Solid Waste Management Policy Povinné zkušební období Online nástroj 20 Imagine the result

21 EU Green building Dobrovolný program Evropské komise, který vznikl v roce Zaměřen na podporu vlastníků a nájemců nebytových budov nebo areálů, vedoucí ke zlepšení energetické efektivity budov a zavedení obnovitelných zdrojů energie. Účast je zdarma otevřena všem, kteří hodlají přispět k dosažení cílů Programu a splní předepsaná kritéria: o Nové nebytové budovy: snížení spotřeby primární energie nejméně o 25% oproti spotřebě stanovené platnou normou, nebo oproti současně stavěným konvenčním stavbám. o Rekonstrukce stávajících budov: snížení spotřeby primární energie budovy nejméně o 25% v porovnání se stavem před rekonstrukcí. Reference Nordica v Ostravě (Skanska) Městský úřad centrum Palmovka, Praha 8 Immofinanz Jindřišská 16, Praha 1 Immofinanz Jungmannova 15, Praha 1 Penta Motel One 21 Imagine the result

22 DGNB DGNB je nejmladším mezinárodním certifikačním systémem uvedená na trh roku Výsledkem hodnocení je certifikát ve zlatě, stříbře nebo bronzu. Body projektu udělí auditor (vyškolený DGNB), projektant nebo architekt pro každé kritérium zvlášť a podle vah jednotlivých kritérií se dohromady udělí hodnocení pro celou budovy a šest tematických oblastí. Certifikace pro novostavby kanceláří a administrativních budov spočívá v 49 kritériích. o 43 kritérií popisuje kvalitu budovy a jsou rozdělena do pěti oblastí kvality: ekologická - 22,5% ekonomická- 22,5% sociálně-kulturní - 22,5% technická- 22,5% procesu - 10%. o 6 kritérií popisuje kvalitu lokality, která je uváděna zvlášť. V ČR je certifikována jediná budova - Amazon Court. 22 Imagine the result

23 SBToolCZ Vydán v červnu 2010 jako první český národní certifikační nástroj pro vyjádření úrovně kvality budov SBToolCZ obsahuje sadu kritérií z oblasti udržitelné výstavby každé kritérium má bodovací systém, který je podložen dlouholetým výzkumem a respektem k národním zvyklostem a české legislativě multikriteriální vyhodnocení kritérií, které je podloženo panelem expertů na základě obdrženého počtu bodů se stanovuje výsledná úroveň kvality 23 Imagine the result

24 SBToolCZ V případě bytových budov ve fázi návrhu se metodikou SBToolCZ hodnotí 33 kritérií, u administrativních budov se hodnotí kritérií celkem 39. (1) environmentální kritéria (životní prostředí) (2) sociální kritéria (nebo-li také sociálně-kulturní) (3) ekonomika a management (4) lokalita (informativní) 24 Imagine the result

25 Jednotlivé kredity 25 Imagine the result

26 LEED + BREEAM a LOP Chování na stavbě sběr dat SSp1 Plán ochrany životního prostředí při výstavbě Man 02 - Odpovědné stavební postupy Man 03 Dopad stavby na prostředí MRc2 / Wst 01- Nakládání s odpady IEQc3 / Hea 02 Kvalitní vnitřní prostředí Tabulka VOC IEQc4.1 Materiálové vlastnosti LOP Ene 01 / EAp.2 / EAc.1 Spotřeba energie EAc2 / Ene 04 Obnovitelné zdroje energie Hea 01/02 CFD a denní osvětlení Hea 03/IEQc7.1 tepelný komfort Mat 01 Životní cyklus budovy Mat 03 ISO Mat 04 Izolace MRc4 Recyklovaný obsah MRc5 Regionální materiály 26 Imagine the result

27 SSp1 - Construction activity Pollution Prevention Man 02 - Responsible Construction Practices Dodavatel musí dodržovat během své činnosti tzv. Storm Watter and Erosion Prevention Plan / Checklist A1. Obvykle zpracovává plán GD, při Construction Managementu může být požadováno od každého většího dodavatele. Plán a jeho opatření mají zabránit znečištění spodních vod, erozi půdy a znečištění ovzduší během výstavby, včetně nutnosti dodržovat BOZP. Dodavatel LOP obvykle pouze potvrzuje, že bude plán dodržovat a vyplní přílohy (proškolení, dodržování ISO14001 apod.) 27 Imagine the result

28 Man 03 - Construction Site Impact Dodavatel musí měsíčně zapisovat spotřeby elektrické energie, vody a spotřeby energie z mechanizace pohybující se na stavbě. Je také nutno doložit CO 2 vyprodukované během dodávek materiálů a odvozu odpadů ze stavby. Obvykle zpracovává GD, ale jednotlivé vstupy jsou požadovány po dodavatelích hlavně spotřeba mechanizace pohybující se po stavbě a dovoz materiálu. 28 Imagine the result

29 MRc2 / Wst 01- Construction Waste Management Dodavatel dokládá odvoz a recyklaci veškerého odpadu ze stavby kromě nebezpečného. 50 nebo 75% (95% ideálně) musí být zrecyklováno. Dokládá se potvrzením zpracovatele odpadu nutno vybrat firmu, která skutečně třídí a recykluje, doložit tuto skutečnost a dohodnout se se zpracovatelem na dokumentaci odvezeného odpadu nutné měsíční záznamy. Smíšenou stavební suť je třeba doložit podrobným rozborem vytříděného odpadu z této suti (tzv. commingled waste). 29 Imagine the result

30 IEQc3 - Construction IAQ Management Plan Hea 02 - Indoor Air Quality plan Dodavatel musí na stavbě dodržovat tzv. Indoor Air Quality Plan. Na projektech plán zpracovává GD, na Construction Management projektech může být požadován od všech větších dodavatelů. Cílem plánu je zajistit čisté ovzduší jak pro pracovníky během výstavby, tak pro uživatele budovy (bezprašnost pracovního prostředí, úklid během výstavby, kropení pracoviště stavby, skladování nasákavých materiálů na určeném místě a v suchu,..) 30 Imagine the result

31 IEQc4.1/4.2 - VOC Doporučujeme, aby si dodavatelé předem nechali doložit požadované VOC v g/l (nelze v %!) Jedním z požadavků plánu je dodržování stanovených limitů VOC (IEQc ). Dodavatel nesmí na stavbě použít materiál (obvykle tmely, těsnící hmoty), které překračují dané limity VOC nutno nechat předem schválit TL s údajem o VOC v g/l. IEQ CREDIT 4.1: Materiály s nízkým obsahem Těkavých organických látek - Lepidla a tmely IEQ CREDIT 4.1: Low-Emitting Materials - Adhesives and Sealants Veškerá na místě, uvnitř budovy (tj.z vnitřní strany hydroizolace) nanášená lepidla / tmely / těsnící materiály, které mohou mít vliv na kvalitu vnitřního vzduchu budou obsahovat maximálně tabulkové hodnoty VOC (těkavých organických látek). Generální dodavatel (GD) bude používat pouze lepidla a tmely, které splňují požadavky č SCAQMD a aerosolová lepidla splňující Standard Green Seal pro komerční pojiva GS-36 pro použití v interiérech (viz tabulka níže), GD zajistí, aby obsah VOC každého použitého materiálu byl doložen technickým listem výrobce. Jedná se např. o běžné produkty jako stavební pojiva, lepidla na podlahy, protipožární těsnící hmoty, tmely na vedení a na rozvody, lepidla na lišty. GD zajistí, že v průběhu výstavby budou použity pouze lepidla na koberce, s obsahem VOC pod 50g/l. Zdroj VOC Produkt splňuje Produkt je Název Obsah Povolený obsah VOC Technický Typ produktu Výrobce informací (dopis, povolené VOC produktu VOC g/l list použit technický list) limity Product is Source of VOC Product meets Cutsheet Product VOC Allowed content of Product Type Manufacturer data (letter, allowable VOC available used name content VOC g/l cutsheet) limit (yes/no) (yes/no) (yes/no) Architektonické použití Architectural Applications [g/l] [g/l] [Ano / Ne] [Ano / Ne] [Ano / Ne] (Použití na trvalých konstrukčních prvcích) Indoor Carpet Adhesives Lepidla na koberce v interiéru 50 Carpet Pad Adhesives Lepidla na podložky pro koberce 50 Wood Flooring Adhesives Lepidla na dřevěné podlahy 100 Rubber Floor Adhesives Lepidla na gumové (z obou stran) podlahy 60 Subfloor Adhesives Lepidla na podklady podlah 50 Ceramic Tile Adhesives Lepidla na keramické dlažby 65 VCT and Asphalt Tile Adhesives Lepidla na vinylové a asfaltové podlahy 50 Cove Base Adhesives Lepidla na sokly 50 Multipurpose Construction Adhesives Víceúčelová lepidla při výstavbě 70 Dry Wall and Panel Adhesives Tmely na SDK a jiné desky 50 Structural Glazing Adhesives Lepidla na skleněné plochy 100 Komentář Comments Specialty Applications Speciální použití [g/l] [g/l] [Ano / Ne] [Ano / Ne] [Ano / Ne] Structural Wood Member Adhesives Lepidla na konstrukční dřevěné prvky 140 Sheet Applied Rubber Lining Operations Pogumování kovových/plastových povrchů 850 Top and Trim Adhesive Lepidla na čalounění a jiné úpravy automobilů 250 PVC Welding PVC svařované spoje 510 CPVC Welding CPVC svařované spoje 490 ABS Welding ABS spoje 325 Adhesive Primer for Plastic Penetrační nátěr pro plasty 550 Contact Adhesives Kontaktní lepidla/pojiva 80 Special Purpose Contact Adhesives Kontaktní lepidla/pojiva pro zvláštní použití 250 Substrate Specific Applications Podkladové konkrétní použití [g/l] [g/l] [Ano / Ne] [Ano / Ne] [Ano / Ne] Porous Material (except wood) Substrate Porézní materiály (mimo dřeva) 50 Metal to Metal Kov na kov 30 Plastic Foams Pěny na bázi plastů 50 Wood Substrate Adhesives Dřevo 30 Fiberglass Skleněné vlákna 80 Sealants Tmely [g/l] [g/l] [Ano / Ne] [Ano / Ne] [Ano / Ne] Architectural Sealants Architektonické tmely 250 Other Jiné 420 Sealant Primers Základové nátěry - před použitím tmelu/pojiva [g/l] [g/l] [Ano / Ne] [Ano / Ne] [Ano / Ne] Architectural: Non Porous Sealant Primer Architektonické: Neporézní základové nátěry 250 Architectural: Porous Sealant Primer Architektonické: Porézní základové nátěry 775 Other Sealant Primer Jiné 750 Aerosol Adhesives Aerosolová lepidla [%] [%] [Ano / Ne] [Ano / Ne] [Ano / Ne] General purpose mist spray Základní použití rosení (lepidlo se střičkou) 65% (na váhu) VOC General purpose web spray Základní použití lepidla ve spreji 55% (na váhu) VOC Special purpose aerosol adhesives (all types) Zvláštní použití aerosolových lepidel 70% (na váhu) VOC 31 Imagine the result

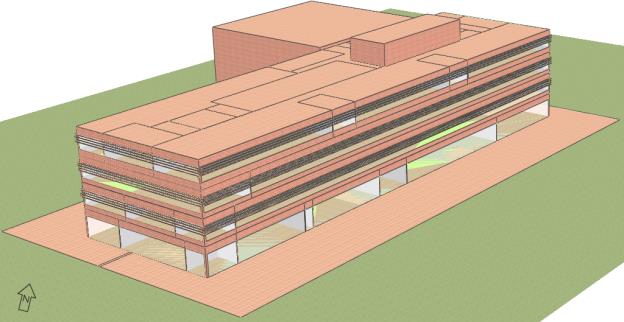

32 Ene 01/EAp.2/EAc.1 Energy efficiency Energetický audit Energetický model Termografická kontrola fasády Energetický audit a model poskytují vlastníkovi budovy realistický obrázek o provozních nákladech a oblastech, kde je možné vylepšení. Minimalizace spotřeby energie pro provoz budovy. Parametry LOP jako vstup do energetického modelu. 32 Imagine the result

33 Ene 01/EAp.2/EAc.1 Energy efficiency Maximální hodnota součinitele prostupu tepla fasádou LOP U < 1.25 W/m2K. (referenční budova dle ASHRAE) Pro získání více bodů z energetického modelu a dosažení větších úspor energie je třeba používat hodnotu nižší. Maximální hodnotou pro SF je 0,46. Pro administrativní budovy je potřeba dosahovat SF hodnot nižších (0,2 0,3) a zároveň na co nejvyšších hodnotách uchovat hodnoty LT (0,45 0,55). Vyšší hodnoty LT vedou k navýšení přirozeného osvětlení v interiéru budovy a ve spolupráci s vhodným systémem interiérového osvětlení také k úsporám energie. Vysoká těsnost obálky budovy. Potřeba vyplnit tzv. LEED Compliance dokumentace Pro BREEAM lze použít i modelování referenční budovy dle místních norem. Bohužel v případě české vyhlášky a doposud nabízeného software, toto není zatím možné. 33 Imagine the result

34 EAc2 On Site Renewable Energy Ene 04 Low and zero carbon technologies Počet bodů Nutno pokrýt spotřebu 2 3% Renewable Energy 3 5% Renewable Energy 4 7% Renewable Energy 5 9% Renewable Energy 6 11% Renewable Energy 7 13% Renewable Energy Pro podporu navýšení množství energie z místních obnovitelných zdrojů, vedoucí ke snížení ekonomických a ekologických dopadů z využívání fosilních paliv. U LOP je možná integrace solárních panelů do fasády LEED je nutno pokrýt určité procento energie z OZE C&S 1% 4 body NC dle tabulky vlevo BREEAM nutno nainstalovat technologii, která bude posouzena jako vhodná pro danou budovu 34 Imagine the result

35 Hea 01/02 CFD a denní osvětlení Hea 01a Visual Comfort - Daylighting Nutno brát v úvahu množství denního světla pronikajícího do pracovní oblasti (30min pobytu) průměrný činitel denní osvětlenosti (1,8% / 2%) a rovnoměrnost 0,3. Analýza produktivity, provozních nákladů a zdravotních výhod u LEED certifikovaných budov prokázala velký vliv kvality vnitřního prostředí na náklady nájemce na provoz kanceláře. CFD předpověď proudění vzduchu v místnosti 35 Imagine the result Kvalita fasády má vliv nejen na tepelnou pohodu, ale na výběr distribučních prvků pro chlazení a vytápění

36 Hea 03/IEQc7.1 tepelný komfort Certifikace LEED i BREEAM vyžadují splnění podmínek ASHRAE či EN 15251: Parametry LOP mají vliv na operativní teplotu v posuzovaných místnostech. Vyhodnocuje se následující: Operativní teplota Maximální střední rychlost proudění vzduchu Asymetrie radiační teploty Rozsah teploty podlahy Vertikální rozsah teploty mezi hlavou a kotníky Relativní vlhkost vzduchu Splnění těchto požadavků je podloženo vhodným simulačním výpočtem 36 Imagine the result

37 Mat 01 Životní cyklus budovy Jedná se o posouzení jednotlivých materiálů v navržených skladbách s důrazem na používání materiálů s nízkým dopadem na životní prostředí. K tomuto zatřídění se používá Green Guide Calculator, který na základě analýzy životního cyklu (LCA) zatřídí skladby podle bodového ohodnocení do skupin A+ až F. Obvodový plášť patří k jedné z 6 hlavních části budovy, které je nutno posoudit. Veškerá hodnotící kritéria u konkrétní skladby LOP jsou zpravidla dobře hodnoceny ve většině případů jsou zatříděny v kategorii A+ až D. Je však potřeba posuzovat každou skladbu zvlášť. K tomu je potřeba znát tloušťky a specifikace jednotlivých vrstev skladby 37 Imagine the result

38 Mat 03/04 ISO Mat 03 Dokládá se ISO na výrobu základních materiálů fasády a jejich dodavatelský řetězec (hlavní surovinu). Dodavatelský řetězec může být nahrazen obsahem recyklátu nad 50% (např. hliník má 98% recyklátu). Prosklená část fasády Plná část fasády Pro lepidla, těsnění, drobné upevňovací prvky, kování, pásky, folie, lišty, tmely se z důvodu malého objemového zastoupení ISO nevyžaduje. Sklo výroba tabulí? % surovina eg. těžba písku Rámy oken výroba profilů? % surovina NEBO % recyklátu Výplň, obklad - výroba? % surovina NEBO % recyklátu Rámy, nosné profily výroba? % surovina NEBO % recyklátu U fasádní tepelné izolace se dokládá ISO v kreditu Mat 04 a do fasády se nezapočítává. Mat 04 Počítá se procentuální poměr fasádní izolace vůči všem ostatním izolacím v budově a 80% musí splňovat požadavek. 38 Imagine the result

39 MRc4 - Recycled Content LOP činí vysokou položku v rozpočtu, je tedy nutno doložit velice podrobně. Obvykle pro LOP dost komplikované. Čím jednodušší, kratší a přehlednější soupis materiálů, tím lepší. Dodavatel předloží soupis použitých materiálů bez technologií s uvedením množství v tunách, ceny v CZK a USD. Pokud je fasáda složena z několika modulů, lze rozdělit rozpočet na moduly. Jinak se doporučuje posčítat veškerý výrobní materiál v tunách (veškerý hliník, sklo atd.). Pokud jsou použity např. různé typy skla, je třeba je uvést samostatně. Rozpočet musí obsahovat veškerý materiál kromě technologií, tedy také tmely, spojovací materiál atd. Pokud se jedná o stavby formou Construction Management, doplní ceny dodavatel LOP. Pokud se jedná o běžnou stavbu s GD, vyplní finální ceny pro investora GD. Dokládá se recyklovaný obsah požadavek je min % z ceny celé dodávky (započítává se pouze ½ z hodnoty pre-consumer) 39 Imagine the result

40 MRc4 - Recycled Content Pre-consumer content Odpad z výroby např. u skla je třeba uvést, odkud střepy pochází, nesmí to být střepy z vlastní výroby téhož výrobku, tedy okenních tabulí. Obvykle lze doložit u skla, hliníku. Post-consumer content (odpad od spotřebitelů) Obvykle lze doložit u hliníku, oceli, izolace Počítá a dokládá se procentuální podíl jednotlivých prvků každého materiálu na hmotnosti a každá položka se pak přepočítává na USD z celkové ceny každého materiálu. Tzn. na sklo, izolace, hliník atd. je třeba doložit samostatný doklad, prohlášení výrobce s uvedením obsahu recyklátu. 40 Imagine the result

41 MRc5 - Regional materials Výrobky musí být vyrobeny, nakoupeny a suroviny na jejich výrobu musí být vytěženy ve vzdálenosti max. 500 mil (ca 800 km) od stavby. Je nutný rozbor materiálu na základní suroviny na základě procentuálního podílu na hmotnosti každé suroviny a u každé položky uvést jak vzdálenost z výroby tak z místa těžby. Pokud v MRc4 vykazujeme recyklát, je třeba uvést tyto informace také u recyklátu, přičemž namísto Excavated se uvádí místo zpracování recyklátu. Počítá se vzdálenost vzdušnou čarou. Potvrzení o vzdálenosti se kromě přehledu materiálů dokládá mapkou. 41 Imagine the result

42 SBToolCZ a LOP E.01 Spotřeba primární energie. E.02 Potenciál globálního oteplování E.03 Potenciál okyselování prostředí E.04 Potenciál eutrofizace prostředí E.05 Potenciál ničení ozonové vrstvy E.06 Potenciál tvorby přízemního ozonu E.07 Využití zeleně na budově a pozemku E.09 Použití konstrukčních materiálů při výstavbě E.10 Použití certifikovaných materiálů E.13 Výroba obnovitelné energie S.01 Vizuální komfort S.02 Akustický komfort S.03/S.04 Tepelná pohoda v letním/zimním období S.11 Zdravotní nezávadnost materiálů C.01 Náklady životního cyklu C.03 Zajištění prováděcí a provozní dokumentace 42 Imagine the result

43 E.01 E.06 Hodnotí se měrná roční spotřeba primární energie neobnovitelných zdrojů v MJ/1 m2. Fáze výstavby: je potřeba stanovit hodnotu svázané energie s materiály instalovanými v objektu. Mezi vybranými materiály je i obvodový plášť budovy. Hodnota je pak podělena počtem let životnosti materiálu. Fáze provozu: je potřeba stanovit hodnotu primární energie z neobnovitelných zdrojů energie. Výpočet spotřeby energie budovy je prováděn dle zákona č. 406/2000 Sb. v platném znění a příslušných prováděcích vyhlášek. Zde je kladen důraz na součinitel prostupu tepla obálkou budovy. Zde je třeba, aby LOP splňoval parametry ČSN a parametry vyplývající z výpočtu referenční budovy dle vyhlášky č. 78/2013 Sb. E.02/03/04/05/06 analogicky, posuzovány jsou svázané emise CO 2, SO 2,R-11, C 2 H 4 a provozní emise CO 2, SO 2, NO x. 43 Imagine the result

44 E.07 E.07 Využití zeleně na budově a pozemku Podpora umístění zeleně na vnější obálce budovy a na přilehlém pozemku tak, aby vznikla co největší plocha s přírodním charakterem. Průsvitné/průhledné fasády lze ozelenit např. popínavými rostlinami. Umístění především na jižní, případně pak na východní a západní fasádu vede ke snížení tepelné zátěže budovy včetně tepelného stresu. Snížení tepelné zátěže budov je s pomocí zeleně dosahováno stíněním, zakrytím konstrukce obálky budovy a adiabatickým chlazením. Opadavá zeleň efektivně reaguje na klimatické podmínky během roku. Se zvyšujícím se solárním zářením dochází k růstu listů a tím ke stínění, jak přímého tak odraženého solárního záření, ale i ke stínění sálavého tepla z okolí. Během podzimu listy naopak opadají a v zimních měsících není dopad solárního záření na budovu omezován. 44 Imagine the result

45 E.09 E.13 E.09 Použití konstrukčních materiálů při výstavbě Maximalizace využití obnovitelných, recyklovaných a recyklovatelných konstrukčních materiálů při výstavbě budovy s důrazem na použití regionálních produktů. Podíl obnovitelných (O), recyklovaných (R) a regionálních (V) (do 100 km) materiálů na celkové hmotnosti materiálů použitých na stavbě. E.10 Použití certifikovaných materiálů Část 1: Hodnocení použití certifikovaných materiálů z celkové hmotnosti stavebních materiálů. Uznávané jsou pouze certifikáty EPD či jiné založené na metodice ISO E.13 Výroba obnovitelné energie Navrhovat fasády tak, aby bylo možno integrovat zdroje obnovitelné energie (fotovolatické panely, solární kolektory). Jejich aplikace vede ke snížení spotřeby primární energie a všech ekvivalentních emisí. 45 Imagine the result

46 S.01 S.11 S.01 Vizuální komfort Plnění požadavku na činitel denní osvětlenosti a způsob stínění. Může klást požadavek na zasklení s nízkou propustností slunečního záření či zakomponování vnějších žaluzií nebo pasivních prvků stínění do fasády S.02 Akustický komfort LOP posuzované v části kreditu zvuková izolace fasády a zvuková izolace oken. Dle míry překonání normy se udělují kredity, které v součtu s ostatními částmi tohoto kritéria rozhodují o míře bodového zisku z tohoto kritéria. S.03/S.04 Tepelná pohoda v letním/zimním období Zajištění tepelné pohody v letním/zimním období. Musejí být splněny podmínky ČSN EN pro tepelnou stabilitu místnosti v letním období. Parametry LOP mají vliv na operativní teplotu v posuzovaných místnostech. S.11 Zdravotní nezávadnost materiálů Kontrola a omezení používání materiálů, které mohou způsobovat zdravotní rizika. U každého materiálu musí být doložen bezpečnostní list prokazující splnění požadavků. Jedná se především o tmely, desky na bázi dřeva, lepidla, nátěry 46 Imagine the result

47 C.01 C.03 C.01 Náklady životního cyklu Poskytnutí podkladů pro provedení analýzy. C.03 Zajištění prováděcí a provozní dokumentace Poskytnutí podkladů pro dokumentaci. 47 Imagine the result

48 Děkuji za pozornost. Imagine the result 48 Imagine the result
