1 Spiral Anksys & Spiral Anksys Foams (SAF) vysoce účinný kotvicí systém od společnosti ECORAW

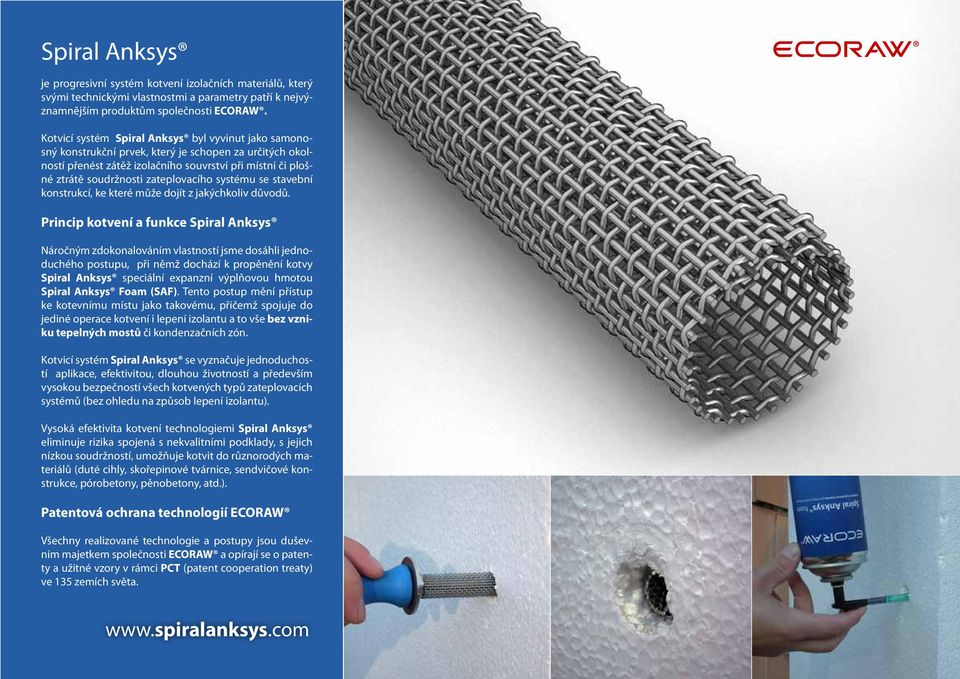

2 Spiral Anksys je progresivní systém kotvení izolačních materiálů, který svými technickými vlastnostmi a parametry patří k nejvýznamnějším produktům společnosti ECORAW. Kotvicí systém Spiral Anksys byl vyvinut jako samonosný konstrukční prvek, který je schopen za určitých okolností přenést zátěž izolačního souvrství při místní či plošné ztrátě soudržnosti zateplovacího systému se stavební konstrukcí, ke které může dojít z jakýchkoliv důvodů. Princip kotvení a funkce Spiral Anksys Náročným zdokonalováním vlastností jsme dosáhli jednoduchého postupu, při němž dochází k propěnění kotvy Spiral Anksys speciální expanzní výplňovou hmotou Spiral Anksys Foam (SAF). Tento postup mění přístup ke kotevnímu místu jako takovému, přičemž spojuje do jediné operace kotvení i lepení izolantu a to vše bez vzniku tepelných mostů či kondenzačních zón. Kotvicí systém Spiral Anksys se vyznačuje jednoduchostí aplikace, efektivitou, dlouhou životností a především vysokou bezpečností všech kotvených typů zateplovacích systémů (bez ohledu na způsob lepení izolantu). Vysoká efektivita kotvení technologiemi Spiral Anksys eliminuje rizika spojená s nekvalitními podklady, s jejich nízkou soudržností, umožňuje kotvit do různorodých materiálů (duté cihly, skořepinové tvárnice, sendvičové konstrukce, pórobetony, pěnobetony, atd.). Patentová ochrana technologií ECORAW Všechny realizované technologie a postupy jsou duševním majetkem společnosti ECORAW a opírají se o patenty a užitné vzory v rámci PCT (patent cooperation treaty) ve 135 zemích světa.

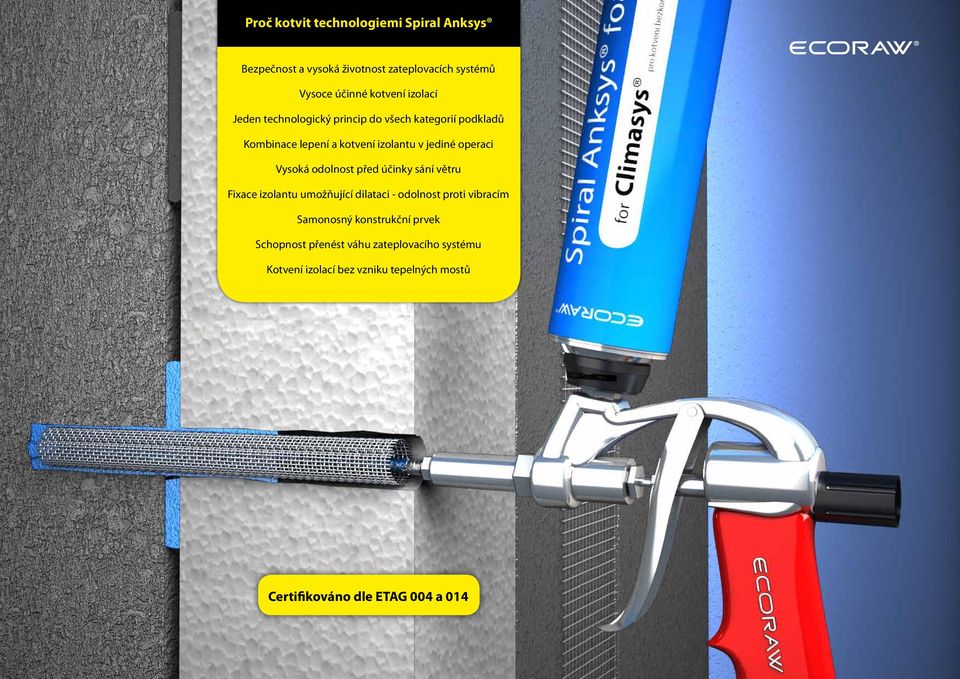

3 Proč kotvit technologiemi Spiral Anksys Proč kotvit technologiemi Spiral Anksys Bezpečnost a vysoká životnost zateplovacích systémů Vysoce účinné kotvení izolací Jeden technologický princip do všech kategorií podkladů Kombinace lepení a kotvení izolantu v jediné operaci Vysoká odolnost před účinky sání větru Fixace izolantu umožňující dilataci - odolnost proti vibracím Samonosný konstrukční prvek Schopnost přenést váhu zateplovacího systému Kotvení izolací bez vzniku tepelných mostů Certifikováno dle ETAG 004 a 014

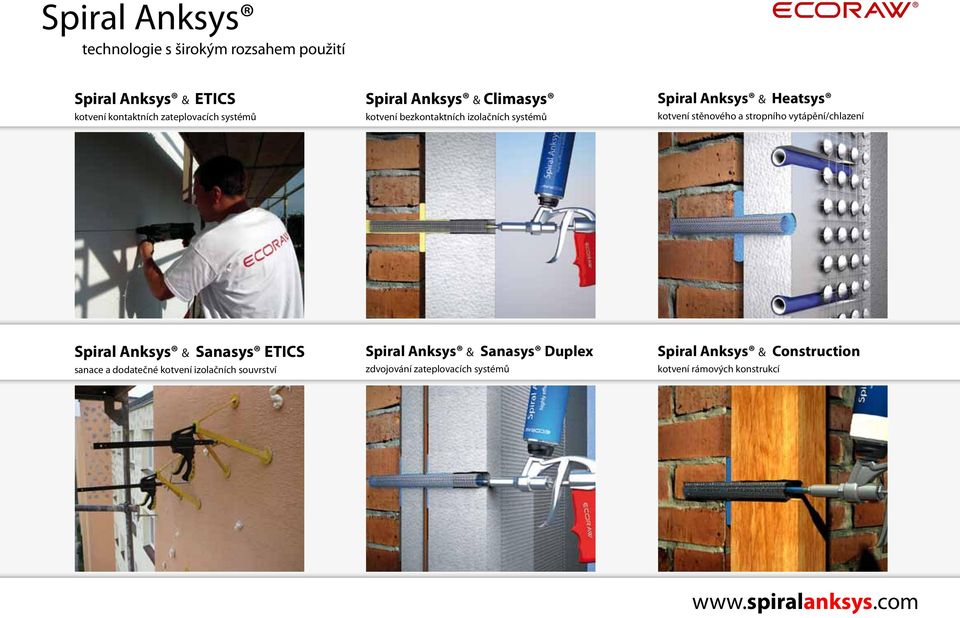

4 Spiral Anksys technologie s širokým rozsahem použití Spiral Anksys & ETICS kotvení kontaktních zateplovacích systémů Spiral Anksys & Climasys kotvení bezkontaktních izolačních systémů Spiral Anksys & Heatsys kotvení stěnového a stropního vytápění/chlazení Spiral Anksys & Sanasys ETICS sanace a dodatečné kotvení izolačních souvrství Spiral Anksys & Sanasys Duplex zdvojování zateplovacích systémů Spiral Anksys & Construction kotvení rámových konstrukcí

5 Spiral Anksys jeden princip kotvení pro všechny typy konstrukcí betony plné cihly skořepinové tvárnice duté a děrované cihly pěnobetony pórobetony dřevo sendvičové konstrukce

6 Spiral Anksys kotvení izolací bez rizik vzniku teplených mostů a kondenzačních zón Běžný typ mechanického kotvení Zateplovací systém s kotvením Spiral Anksys A3 Termovizní snímek kotevních míst zateplovacího systému ETICS Body A0 a A1 zobrazují výrazný prostup tepla v místě běžného mechanického kotvení. Snímky A3 a A2 jsou kotvicí místa Spiral Anksys s propěněním Spiral Anksys Foam.

7 Spiral Anksys certifikovaný kotvicí systém dle evropských předpisů ETAG 014 a ETAG 004

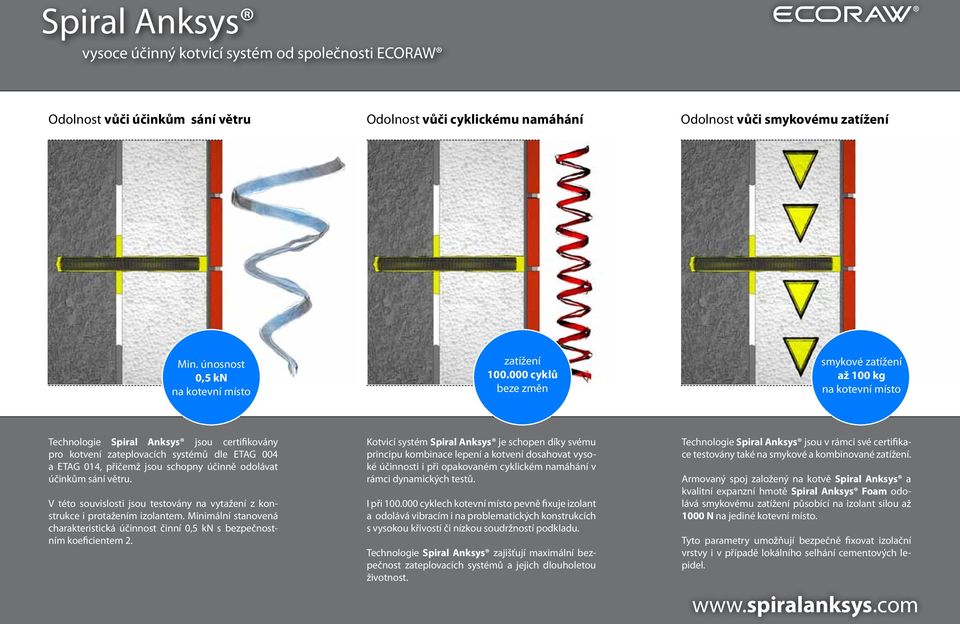

8 Spiral Anksys vysoce účinný kotvicí systém od společnosti ECORAW Odolnost vůči účinkům sání větru Odolnost vůči cyklickému namáhání Odolnost vůči smykovému zatížení Min. únosnost 0,5 kn na kotevní místo zatížení cyklů beze změn smykové zatížení až 100 kg na kotevní místo Technologie Spiral Anksys jsou certifikovány pro kotvení zateplovacích systémů dle ETAG 004 a ETAG 014, přičemž jsou schopny účinně odolávat účinkům sání větru. V této souvislosti jsou testovány na vytažení z konstrukce i protažením izolantem. Minimální stanovená charakteristická účinnost činní 0,5 kn s bezpečnostním koeficientem 2. Kotvicí systém Spiral Anksys je schopen díky svému principu kombinace lepení a kotvení dosahovat vysoké účinnosti i při opakovaném cyklickém namáhání v rámci dynamických testů. I při cyklech kotevní místo pevně fixuje izolant a odolává vibracím i na problematických konstrukcích s vysokou křivostí či nízkou soudržností podkladu. Technologie Spiral Anksys zajišťují maximální bezpečnost zateplovacích systémů a jejich dlouholetou životnost. Technologie Spiral Anksys jsou v rámci své certifikace testovány také na smykové a kombinované zatížení. Armovaný spoj založený na kotvě Spiral Anksys a kvalitní expanzní hmotě Spiral Anksys Foam odolává smykovému zatížení působící na izolant silou až 1000 N na jediné kotevní místo. Tyto parametry umožňují bezpečně fixovat izolační vrstvy i v případě lokálního selhání cementových lepidel.

9 Spiral Anksys bezpečný kotvicí systém nejen pro fasády s vysokým zatížením Climasys WOOD dřevěná provětrávaná fasáda Climasys KLINKER obklad z lícového cihelného pásku Climasys STONE obklad z přírodního nebo umělého kamene hmotnost dřevěného obkladu až 20 kg/m 2 hmotnost cihlového obkladu až 30 kg/m 2 hmotnost kamenného obkladu až 50 kg/m 2

10 Spiral Anksys & Climasys kotvení izolačních systémů s vysokým zatížením - obklady z kamene, cihelného pásku či dřeva

11 Spiral Anksys & ETICS bezpečné kotvení kontaktních zateplovacích systémů dle ETAG 004

12 Spiral Anksys & Climasys DIFUSION efektivní kotvení sendvičových a rámových konstrukcí - dřevostaveb

13 Sanasys dodatečné kotvení a sanace zateplovacích systémů

14 Sanasys DUPLEX zdvojování a sanace zateplovacích systémů

15 Spiral Anksys & Heatsys kotvení vnitřního zateplení a izolačních desek stěnového a stropního vytápění/chlazení

16 1 Postup montáže - Spiral Anksys Kotvení technologiemi Spiral Anksys se provádí nejdříve 24 hodin po lepení desek tepelné izolace a zpravidla před provedením základní vrstvy. Délka kotev Spiral Anksys, jejich počet, poloha vůči základní (výztužné) vrstvě a rozmístění v ploše tepelně izolačních desek jsou určeny kotvicím plánem, případně projektovou dokumentací konkrétního systému. 2 min. mm 1. Předvrtání kotevního místa Vrtání otvoru přes izolační souvrství se provádí vrtákem o průměru 14 mm. Minimální kotevní hloubka je 60 mm do nosné konstrukce (u dutých materiálů a sendvič. souvrství 80 mm). Specifikace parametrů kotevního místa je obsahem technologického předpisu konkrétního systému Vložení kotvy Spiral Anksys Pří vkládání kotvy se použije Aplikační přípravek ECORAW s distančním prstencem, který zajišťuje uložení kotvy do patřičné hloubky. Minimální zapuštění kotvy pod úroveň izolantu je 10 mm. 3. Propěnění kotevního místa Expanzní hmota Spiral Anksys Foam (SAF) se aplikuje ode dna otvoru v nosné konstrukci, kde je pod tlakem směřována první - nejvyšší dávka pěny. Postupným vytažením hadičky (odpovídající délky) musí dojít k propěnění celého kotevního místa, aby byla zajištěna dostatečná expanze pěny. Propěnění kotev Spiral Anksys se provádí výhradně k tomu určenou expanzní výplňovou hmotou SAF dodávanou společností ECORAW a to s hadičkovou nebo pistolovou úpravou. Aplikační teplota je od -5 C do +30 C. Při aplikaci je nutné dodržovat postupy a technologické předpisy udávané výrobcem pěny. 4. Finální úprava Po vyzrání výplňové hmoty (minimální doba 2 hodiny v závislosti na teplotě a vlhkosti vzduchu) se provede ořez expanzního přetoku pěny v rovině s plochou izolantu. Aplikaci dalších povrchových úprav je možné provádět po 24 hodinách, kdy dochází k plnému vytvrzení kotevního místa.

17 Spiral Anksys vysoce účinný kotvicí systém od společnosti ECORAW L a Montážní specifikace Výpočet celkové délky kotvy L a : SSAF dnom d0 L a h fix + h ef1 + a 1 + a 2 Typ kotvy: Spiral Anksys +15 Expanzní výplňová hmota: Spiral Anksys Foam (SAF) Charakteristická únosnost: Min. 0,5 kn dle TO 11/0155 Smykové zatížení: Min. 1,0 kn dle TO 11/0155 Součinitel bezpečnosti Y m : 2,0 Délka/průměr aplikační trubičky: 20 mm + délka kotvy L a, průměr 7/5 mm Aplikační teplota: -5 C až +30 C Jmenovitý průměr vrtáku d 0 : 14,0 mm h h 1 h ef a 1 a 2 Legenda: h fix Z min Efektivní účinná (kotevní) hloubka h ef : Krajová vzdálenost C min / Osová vzdálenost S min : Postup vrtání: Osazení kotvy: Zapuštění kotvy Z min : Způsob aplikace hmoty: Vytvrzení: Ořez kotevního místa: Finální povrchové úpravy: UV záření: 60 mm 100 mm / 100 mm s příklepem a pročištěním otvoru dvojitým zasunutím vrtáku za chodu se zapuštěním 10 mm s využitím aplikačního přípravku ECORAW min. 10 mm pod úroveň izolantu ode dna otvoru - postupné vytažení pod tlakem plné vytvrzení pro maximální zatížení po 24 hodinách po vytvrzení přetoku, cca 2 hodiny v závislosti na teplotě a vlhkosti vzduchu po 24 hodinách kotevní místo musí být překryto nejpozději do 60 dnů L a = celková délka kotvy Spiral Anksys d nom = vnější průměr kotvy Spiral Anksys d 0 = průměr vrtaného otvoru h ef = efektivní (účinná) kotevní hloubka h 1 = hloubka vrtání h = podkladní materiál a 1 = omítka a 2 = tloušťka lepicí vrstvy h fix = tloušťka kotveného materiálu S SAF = plocha expanzního přetoku SAF Z min = minimální hloubka zapuštění kotvy
