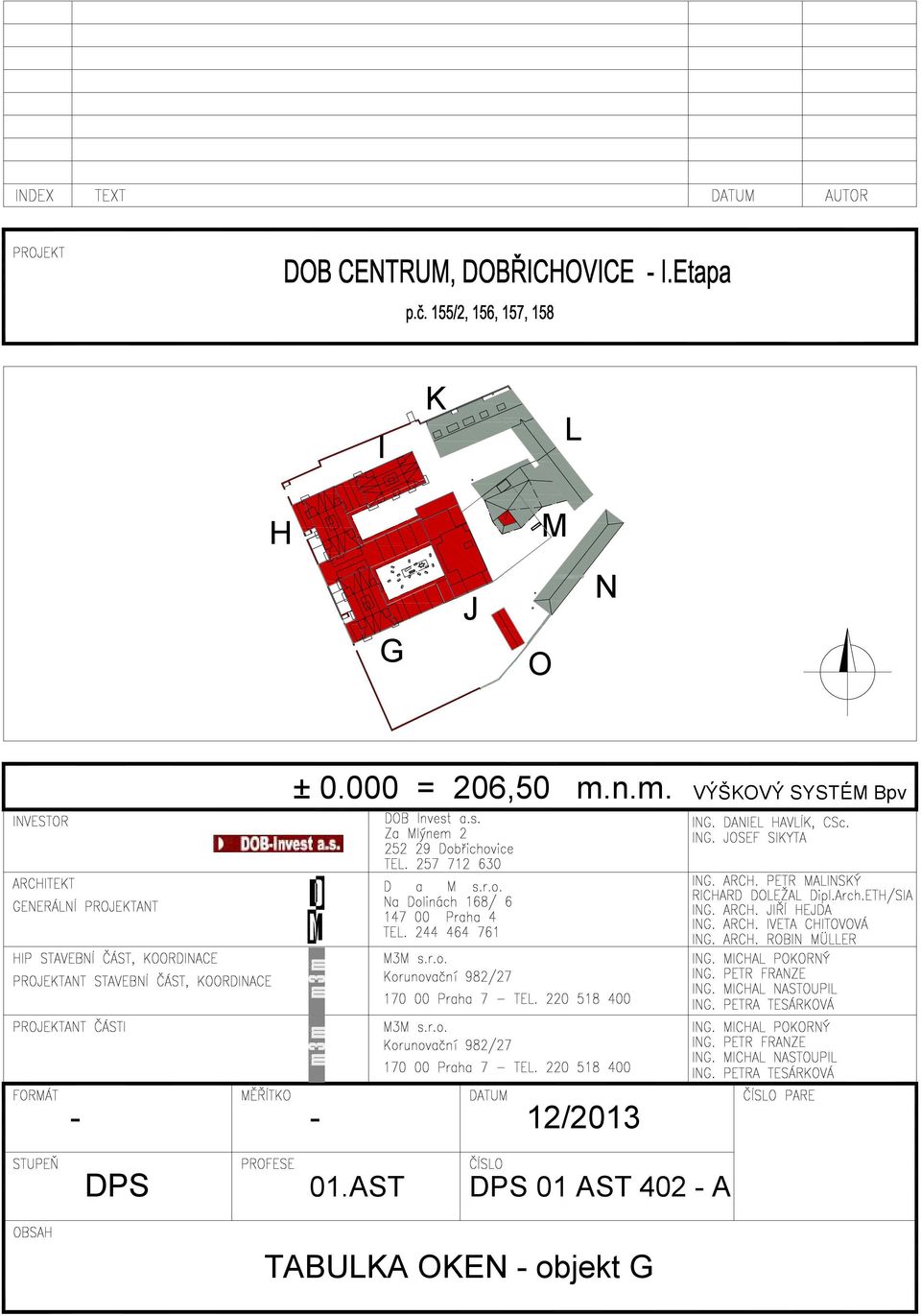

1 I K L H M G J O N ± = 206,50 m.n.m. VÝŠKOVÝ SYSTÉM Bpv /2013 DPS 01.AST DPS 01 AST A TABULKA OKEN - objekt G

2 TABULKA OKEN OBJEKT "G" POZNÁMKY: napojovací prvky na konstrukci (např. nesystémové ocelové nosné, distanční, rektifikační, dilatační, ukončovací a přechodové profily vč. veškerého kotvení k nosným kcím apod.). Kotvící prvky budou v tl. 230µm), kotvy v provedení nerez. dveří a oken bude určena dodavatelem. Grafická schémata v tomto výpisu okenních prvků jsou zakreslena ve viditelných rozměrech. Skutečné rozměry se mohou lišit. Finální barevné odstíny budou určeny investorem a architektem na základě vzorkování. Elektromechanické zámky budou vybavené klikami - pod napětím klika prokluzuje, bez napětí odemčeno Vybrané pozice budou vybaveny větracím elementem pro zajištění dostatečné výměny vzduchu - ve výkresu označeno bublinou G.F/100, G.F/101, G.F/102 Dřevěná okna jsou popsána standardem referenčního dodavatele Albo, je možná záměna za jiného dodavatele při dodržení požadovaných parametrů, např.: LD Okna. Hliníková okna jsou popsána standardem referenčního dodavatele Schüco, je možná záměna za jiného dodavatele při dodržení požadovaných parametrů, např.: Wicona, Aluprof, Reynaers.

3 okno dřevěné otevíravo-sklopné standardu Albo IV78 Trend 3+, dřevěný rám Eurookna s hliníkovou okapnicí a přídavnou okapničkou na křídle, s mikroventilací okno dřevěné otevíravo-sklopné standardu Albo IV78 Trend 3+, dřevěný rám Eurookna s hliníkovou okapnicí a přídavnou okapničkou na křídle, s mikroventilací str. 1

4 okno dvoudílné dřevěné otevíravo-sklopné standardu Albo IV78 Trend 3+, dřevěný rám Eurookna s hliníkovou součástí okna větrací element min. 30m3/h, 32dB - prvek G.F/100 - celkem 6ks (pozic) součástí okna větrací element min. 40m3/h, 32dB - prvek G.F/101 - celkem 1ks (pozic) okno dvoudílné dřevěné otevíravo-sklopné standardu Albo IV78 Trend 3+, dřevěný rám Eurookna s hliníkovou součástí okna větrací element min. 30m3/h, 32dB - prvek G.F/100 - celkem 5ks (pozic) str. 2

5 okno dvoudílné dřevěné otevíravo-sklopné standardu Albo IV78 Trend 3+, dřevěný rám Eurookna s hliníkovou součástí okna větrací element min. 30m3/h, 32dB - prvek G.F/100 - celkem 3ks (pozic) okno dvoudílné dřevěné otevíravo-sklopné standardu Albo IV78 Trend 3+, dřevěný rám Eurookna s hliníkovou součástí okna větrací element min. 30m3/h, 32dB - prvek G.F/100 - celkem 3ks (pozic) součástí okna větrací element min. 40m3/h, 32dB - prvek G.F/101 - celkem 2ks (pozic) str. 3

6 okno dvoudílné dřevěné otevíravo-sklopné standardu Albo IV78 Trend 3+, dřevěný rám Eurookna s hliníkovou součástí okna větrací element min. 30m3/h, 32dB - prvek G.F/100 - celkem 1ks (pozic) okno dřevěné otevíravo-sklopné standardu Albo IV78 Trend 3+, dřevěný rám Eurookna s hliníkovou okapnicí a přídavnou okapničkou na křídle, s mikroventilací součástí okna větrací element min. 30m3/h, 32dB - prvek G.F/100 - celkem 1ks (pozic) str. 4

7 okno dřevěné otevíravo-sklopné standardu Albo IV78 Trend 3+, dřevěný rám Eurookna s hliníkovou okapnicí a přídavnou okapničkou na křídle, s mikroventilací okno dvoudílné dřevěné otevíravo-sklopné standardu Albo IV78 Trend 3+, dřevěný rám Eurookna s hliníkovou rám se středovým rozšířením tvořeným dřevěným rámem okna součástí okna větrací element min. 30m3/h, 32dB - prvek G.F/100 - celkem 1ks (pozic) str. 5

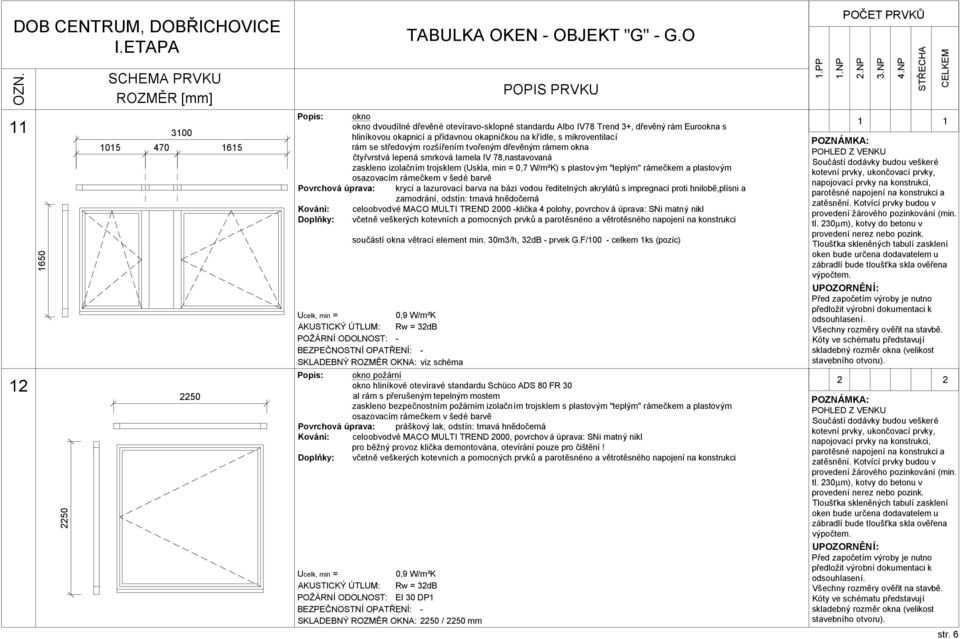

8 POŽÁRNÍ ODOLNOST: EI 30 DP1 SKLADEBNÝ ROZMĚR OKNA: 2250 / 2250 mm okno dvoudílné dřevěné otevíravo-sklopné standardu Albo IV78 Trend 3+, dřevěný rám Eurookna s hliníkovou rám se středovým rozšířením tvořeným dřevěným rámem okna součástí okna větrací element min. 30m3/h, 32dB - prvek G.F/100 - celkem 1ks (pozic) požární okno hliníkové otevíravé standardu Schüco ADS 80 FR 30 al rám s přerušeným tepelným mostem zaskleno bezpečnostním požárním izolačním trojsklem s plastovým "teplým" rámečkem a plastovým Povrchová úprava: práškový lak, odstín: tmavá hnědočerná Kování: celoobvodvé MACO MULTI TREND 2000, povrchová úprava: SNi matný nikl pro běžný provoz klička demontována, otevírání pouze pro čištění! 2 2 str. 6

9 okno dřevěné pevné standardu Albo IV78 Trend 3+, dřevěný rám Eurookna s hliníkovou okapnicí Kování: - okno dřevěné pevné standardu Albo IV78 Trend 3+, dřevěný rám Eurookna s hliníkovou okapnicí zasklení bezpečnostní - výplň okna plní funkci zábradlí Kování: str. 7

10 Popis: okenní balkónová sestava okno dřevěné otevíravo-sklopné standardu Albo IV78 Trend 3+, dřevěný rám Eurookna s hliníkovou okapnicí a přídavnou okapničkou na křídle, s mikroventilací Popis: okenní balkónová sestava okno dvoudílné dřevěné otevíravo-sklopné + pevné standardu Albo IV78 Trend 3+, dřevěný rám Eurookna s hliníkovou součástí okna větrací element min. 30m3/h, 32dB - prvek G.F/100 - celkem 1ks (pozic) str. 8

11 Popis: okenní balkónová sestava součástí okna větrací element min. 30m3/h, 32dB - prvek G.F/100 - celkem 1ks (pozic) Popis: okenní balkónová sestava součástí okna větrací element min. 30m3/h, 32dB - prvek G.F/100 - celkem 3ks (pozic) 3 3 str. 9

12 Popis: okenní balkónová sestava součástí okna větrací element min. 30m3/h, 32dB - prvek G.F/100 - celkem 8ks (pozic) Popis: okenní balkónová sestava součástí okna větrací element min. 30m3/h, 32dB - prvek G.F/100 - celkem 3ks (pozic) str. 10

13 Popis: okenní balkónová sestava součástí okna větrací element min. 30m3/h, 32dB - prvek G.F/100 - celkem 1ks (pozic) Popis: okenní balkónová sestava rám se středovým rozšířením tvořeným dřevěným rámem okna součástí okna větrací element min. 30m3/h, 32dB - prvek G.F/100 - celkem 1ks (pozic) str. 11

14 rozšířený spodní rám Popis: okenní balkónová sestava rám se středovým rozšířením tvořeným dřevěným rámem okna součástí okna větrací element min. 30m3/h, 32dB - prvek G.F/100 - celkem 1ks (pozic) Popis: okenní balkónová sestava rozšířený spodní rám součástí okna větrací element min. 30m3/h, 32dB - prvek G.F/100 - celkem 4ks (pozic) 4 4 str. 12

15 rozšířený spodní rám rozšířený spodní rám Popis: okenní balkónová sestava rozšířený spodní rám Popis: okenní balkónová sestava rám se středovým rozšířením tvořeným dřevěným rámem okna rozšířený spodní rám str. 13

16 Popis: okenní balkónová sestava součástí okna větrací element min. 30m3/h, 32dB - prvek G.F/100 - celkem 1ks (pozic) součástí okna větrací element min. 40m3/h, 32dB - prvek G.F/101 - celkem 1ks (pozic) Popis: okenní balkónová sestava rám se středovým rozšířením tvořeným dřevěným rámem okna součástí okna větrací element min. 30m3/h, 32dB - prvek G.F/100 - celkem 1ks (pozic) 2 2 str. 14

17 horní doložení horní doložení boční doložení Popis: okenní rohová balkónová sestava rám s horním a bočním doložením rozšířením okenního rámu součástí okna větrací element min. 30m3/h, 32dB - prvek G.F/100 - celkem 1ks (pozic) Popis: okenní rohová balkónová sestava rám s horním doložením rozšířením okenního rámu 2 2 str. 15

18 horní doložení boční doložení horní doložení Popis: okenní rohová balkónová sestava rám s horním doložením rozšířením okenního rámu Popis: okenní rohová balkónová sestava rám s horním doložením rozšířením okenního rámu součástí okna větrací element min. 30m3/h, 32dB - prvek G.F/100 - celkem 1ks (pozic) str. 16

19 Popis: vstupní dveře vstupní dveře plné otočné standardu Albo DV68 MINS, rám tvořen europrofilem - dveřní sendvičová deska Kování: klika - koule rovná neprofilovaná + bezpečnostní štítek pro vložkový zámek - obě strany dveřní zarážka Ø40 mm, výška 30 mm povrchová úprava: SNi matný chrom viditelné dveřní závěsy - matný chrom Zámek: bezpečnostní vložkový zadlabávací zámek uzamykací - barva stříbrná Práh: systémový AL práh, v.20mm Doplňky: dveřní kukátko včetně veškerých kotevních a pomocných prvků a parotěsnéno a větrotěsného napojení na konstrukci spodní doložení pod dveřmi termoizolačním profilem 1,5 W/m²K PRŮCHOZÍ OTVOR: 900x2350mm Popis: vstupní dveře vstupní dveře plné otočné standardu Albo DV68 MINS, rám tvořen europrofilem - dveřní sendvičová deska Kování: klika - koule rovná neprofilovaná + bezpečnostní štítek pro vložkový zámek - obě strany dveřní zarážka Ø40 mm, výška 30 mm povrchová úprava: SNi matný chrom viditelné dveřní závěsy - matný chrom Zámek: bezpečnostní vložkový zadlabávací zámek uzamykací - barva stříbrná Práh: systémový AL práh, v.20mm Doplňky: dveřní kukátko včetně veškerých kotevních a pomocných prvků a parotěsnéno a větrotěsného napojení na konstrukci spodní doložení pod dveřmi termoizolačním profilem 1,5 W/m²K PRŮCHOZÍ OTVOR: 900x2350mm str. 17

20 Popis: vstupní dveře vstupní dveře plné otočné standardu Albo DV68 MINS, rám tvořen europrofilem - dveřní sendvičová deska Kování: klika - koule rovná neprofilovaná + bezpečnostní štítek pro vložkový zámek - obě strany dveřní zarážka Ø40 mm, výška 30 mm povrchová úprava: SNi matný chrom viditelné dveřní závěsy - matný chrom Zámek: bezpečnostní vložkový zadlabávací zámek uzamykací - barva stříbrná Práh: systémový AL práh, v.20mm Doplňky: dveřní kukátko včetně veškerých kotevních a pomocných prvků a parotěsnéno a větrotěsného napojení na konstrukci spodní doložení pod dveřmi termoizolačním profilem 1,5 W/m²K PRŮCHOZÍ OTVOR: 900x2350mm Popis: vstupní dveře vstupní dveře plné otočné standardu Albo DV68 MINS, rám tvořen europrofilem - dveřní sendvičová deska Kování: klika - koule rovná neprofilovaná + bezpečnostní štítek pro vložkový zámek - obě strany dveřní zarážka Ø40 mm, výška 30 mm povrchová úprava: SNi matný chrom viditelné dveřní závěsy - matný chrom Zámek: bezpečnostní vložkový zadlabávací zámek uzamykací - barva stříbrná Práh: systémový AL práh, v.20mm Doplňky: dveřní kukátko včetně veškerých kotevních a pomocných prvků a parotěsnéno a větrotěsného napojení na konstrukci spodní doložení pod dveřmi termoizolačním profilem 1,5 W/m²K PRŮCHOZÍ OTVOR: 900x2350mm str. 18

21 Popis: vstupní dveře požární vstupní dveře prosklené otočné standardu Schüco ADS 80 FR 30, s nadsvětlíkem pro instalaci protidešťové žaluzie a napojení VZT al rám s přerušeným tepelným mostem zaskleno bezpečnostním požárním izolačním trojsklem s plastovým "teplým" rámečkem a plastovým Povrchová úprava: práškový lak, odstín: tmavá hnědočerná Kování: klika - koule rovná neprofilovaná + bezpečnostní štítek pro vložkový zámek - obě strany + madlo dveřní zarážka Ø40 mm, výška 30 mm, povrchová úprava: SNi matný chrom viditelné dveřní závěsy - matný chrom samozavírač - barva stříbrná Zámek: elektromechanický vložkový zadlabávací zámek uzamykací - barva stříbrná Práh: systémový AL práh, v.20mm spodní doložení pod dveřmi termoizolačním profilem protidešťová žaluzie standard Systemair, typ PZAL, povrch černý elox vodorovné madlo ve výšce mm osazené na opačné straně než dveřní závěsy prosklená část prvku bude označena dle vyhlášky 398/2009 Sb. O obecných technických požadavcích zabezpečujících bezbariérové užívání staveb 1,5 W/m²K POŽÁRNÍ ODOLNOST: EI 30 DP1 C PRŮCHOZÍ OTVOR: 900x2200mm Popis: vstupní dveře požární vstupní dveře prosklené otočné standardu Schüco ADS 80 FR 30, s nadsvětlíkem pro instalaci protidešťové žaluzie a napojení VZT al rám s přerušeným tepelným mostem zaskleno bezpečnostním izolačním trojsklem s plastovým "teplým" rámečkem a plastovým osazovacím rámečkem v šedé barvě Povrchová úprava: práškový lak, odstín: tmavá hnědočerná Kování: klika - koule rovná neprofilovaná + bezpečnostní štítek pro vložkový zámek - obě strany + madlo dveřní zarážka Ø40 mm, výška 30 mm, povrchová úprava: SNi matný chrom viditelné dveřní závěsy - matný chrom samozavírač - barva stříbrná Zámek: elektromechanický vložkový zadlabávací zámek uzamykací - barva stříbrná Práh: systémový AL práh, v.20mm spodní doložení pod dveřmi termoizolačním profilem protidešťová žaluzie standard Systemair, typ PZAL, povrch černý elox vodorovné madlo ve výšce mm osazené na opačné straně než dveřní závěsy prosklená část prvku bude označena dle vyhlášky 398/2009 Sb. O obecných technických požadavcích zabezpečujících bezbariérové užívání staveb 1,5 W/m²K PRŮCHOZÍ OTVOR: 900x2200mm str. 19

22 boční doložení boční doložení Popis: vstupní dveře požární vstupní dveře dvojkřídlé prosklené otočné s bočním světlíkem standardu Schüco ADS 80 FR 30 al rám s přerušeným tepelným mostem, boční doložení rámu zaskleno požárním a bezpečnostním izolačním trojsklem s plastovým "teplým" rámečkem a plastovým osazovacím rámečkem v šedé barvě Povrchová úprava: práškový lak, odstín: tmavá hnědočerná Kování: klika - koule rovná neprofilovaná + bezpečnostní štítek pro vložkový zámek - obě strany + vodorovné madlo neaktivní křídlo se zástrčemi skrytými v rámu dveřní zarážka Ø40 mm, výška 30 mm povrchová úprava: SNi matný chrom viditelné dveřní závěsy - matný chrom samozavírač - barva stříbrná Zámek: elektromechanický vložkový zadlabávací zámek uzamykací - barva stříbrná Práh: systémový AL práh, v.20mm spodní doložení pod dveřmi termoizolačním profilem vodorovné madlo ve výšce mm osazené na opačné straně než dveřní závěsy prosklená část prvku bude označena dle vyhlášky 398/2009 Sb. O obecných technických požadavcích zabezpečujících bezbariérové užívání staveb 1,5 W/m²K POŽÁRNÍ ODOLNOST: EI 15 DP1 C PRŮCHOZÍ OTVOR: x2350mm Popis: vstupní dveře požární vstupní dveře jednokřídlé prosklené otočné s bočním světlíkem standardu Schüco ADS 80 FR 30 al rám s přerušeným tepelným mostem, boční doložení rámu zaskleno požárním a bezpečnostním izolačním trojsklem s plastovým "teplým" rámečkem a plastovým osazovacím rámečkem v šedé barvě Povrchová úprava: práškový lak, odstín: tmavá hnědočerná Kování: klika - koule rovná neprofilovaná + bezpečnostní štítek pro vložkový zámek - obě strany + vodorovné madlo dveřní zarážka Ø40 mm, výška 30 mm povrchová úprava: SNi matný chrom viditelné dveřní závěsy - matný chrom samozavírač - barva stříbrná Zámek: bezpečnostní vložkový zadlabávací zámek uzamykací - barva stříbrná Práh: systémový AL práh, v.20mm spodní doložení pod dveřmi termoizolačním profilem vodorovné madlo ve výšce mm osazené na opačné straně než dveřní závěsy prosklená část prvku bude označena dle vyhlášky 398/2009 Sb. O obecných technických požadavcích zabezpečujících bezbariérové užívání staveb 1,5 W/m²K POŽÁRNÍ ODOLNOST: EI 15 DP1 C PRŮCHOZÍ OTVOR: 900x2350mm str. 20

23 boční doložení 60 Popis: vstupní dveře s oknem vstupní dveře prosklené otočné standardu Albo DV78 Modern + pevné okno standardu Albo IV78 Trend 3+, dřevěný rám Eurookna s hliníkovou okapnicí rám tvořen europrofilem - zaskleno bezpečnostním izolačním trojsklem (Uskla, min = 0,7 W/m²K) s plastovým "teplým" rámečkem a plastovým Kování: klika - klika rovná neprofilovaná + bezpečnostní štítek pro vložkový zámek - obě strany + vodorovné madlo dveřní zarážka Ø40 mm, výška 30 mm, povrchová úprava: SNi matný chrom viditelné dveřní závěsy - matný chrom samozavírač - barva stříbrná Zámek: bezpečnostní vložkový zadlabávací zámek uzamykací - barva stříbrná Práh: systémový AL práh, v.20mm spodní doložení pod dveřmi termoizolačním profilem vodorovné madlo ve výšce mm osazené na opačné straně než dveřní závěsy prosklená část prvku bude označena dle vyhlášky 398/2009 Sb. O obecných technických požadavcích zabezpečujících bezbariérové užívání staveb PRŮCHOZÍ OTVOR: 900x2350mm Popis: vstupní dveře vstupní dveře prosklené dvoukřídlé otočné standardu Albo DV78 Modern rám tvořen europrofilem -, boční doložení rozšířením okenního rámu zaskleno bezpečnostním izolačním trojsklem (Uskla, min = 0,7 W/m²K) s plastovým "teplým" rámečkem a plastovým Kování: klika - klika rovná neprofilovaná + bezpečnostní štítek pro vložkový zámek - obě strany + vodorovné madlo dveřní zarážka Ø40 mm, výška 30 mm, povrchová úprava: SNi matný chrom, viditelné dveřní závěsy - matný chrom samozavírač - barva stříbrná Zámek: bezpečnostní vložkový zadlabávací zámek uzamykací - barva stříbrná Práh: systémový AL práh, v.20mm spodní doložení pod dveřmi termoizolačním profilem vodorovné madlo ve výšce mm osazené na opačné straně než dveřní závěsy prosklená část prvku bude označena dle vyhlášky 398/2009 Sb. O obecných technických požadavcích zabezpečujících bezbariérové užívání staveb PRŮCHOZÍ OTVOR: 1820x2350mm str. 21

24 43 44 boční doložení boční doložení boční doložení boční doložení Popis: vstupní dveře vstupní dveře prosklené otočné standardu Albo DV78 Modern, s nadsvětlíkem pro instalaci protidešťové žaluzie a napojení VZT rám tvořen europrofilem -, boční doložení rozšířením okenního rámu zaskleno bezpečnostním izolačním trojsklem (Uskla, min = 0,7 W/m²K) s plastovým "teplým" rámečkem a plastovým Kování: klika - klika rovná neprofilovaná + bezpečnostní štítek pro vložkový zámek - obě strany + vodorovné madlo dveřní zarážka Ø40 mm, výška 30 mm, povrchová úprava: SNi matný chrom, viditelné dveřní závěsy - matný chrom samozavírač - barva stříbrná Zámek: bezpečnostní vložkový zadlabávací zámek uzamykací - barva stříbrná Práh: systémový AL práh, v.20mm spodní doložení pod dveřmi termoizolačním profilem protidešťová žaluzie standard Systemair, typ PZAL, povrch černý elox vodorovné madlo ve výšce mm osazené na opačné straně než dveřní závěsy, prosklená část prvku bude označena dle vyhlášky 398/2009 Sb. O obecných technických požadavcích zabezpečujících bezbariérové užívání staveb 1,5 W/m²K AKUSTICKÝ ÚTLUM: - PRŮCHOZÍ OTVOR: 900x2000mm Popis: vstupní dveře vstupní dveře prosklené otočné standardu Albo DV78 Modern, s nadsvětlíkem pro instalaci protidešťové žaluzie a napojení VZT rám tvořen europrofilem -, boční doložení rozšířením okenního rámu zaskleno bezpečnostním izolačním trojsklem (Uskla, min = 0,7 W/m²K) s plastovým "teplým" rámečkem a plastovým zasklení mléčné sklo, event. mléčná fólie Kování: klika - koule rovná neprofilovaná + bezpečnostní štítek pro vložkový zámek - obě strany dveřní zarážka Ø40 mm, výška 30 mm, povrchová úprava: SNi matný chrom, viditelné dveřní závěsy - matný chrom samozavírač - barva stříbrná Zámek: bezpečnostní vložkový zadlabávací zámek uzamykací - barva stříbrná Práh: systémový AL práh, v.20mm spodní doložení pod dveřmi termoizolačním profilem protidešťová žaluzie standard Systemair, typ PZAL, povrch černý elox prosklená část prvku bude označena dle vyhlášky 398/2009 Sb. O obecných technických požadavcích zabezpečujících bezbariérové 1,5 užívání W/m²Kstaveb PRŮCHOZÍ OTVOR: 900x2250mm str. 22

25 boční doložení boční doložení boční doložení Popis: vstupní dveře s oknem vstupní dveře prosklené otočné standardu Albo DV78 Modern + pevné okno standardu Albo IV78 Trend 3+, dřevěný rám Eurookna s hliníkovou okapnicí, s proskleným výklopným nadsvětlíkem rám tvořen europrofilem -, boční doložení rozšířením okenního rámu zaskleno bezpečnostním izolačním trojsklem (Uskla, min = 0,7 W/m²K) s plastovým "teplým" rámečkem a plastovým Kování: klika - klika rovná neprofilovaná + bezpečnostní štítek pro vložkový zámek - obě strany + vodorovné madlo dveřní zarážka Ø40 mm, výška 30 mm, povrchová úprava: SNi matný chrom viditelné dveřní závěsy - matný chrom samozavírač - barva stříbrná nadsvětlík - pákové ovládání Zámek: bezpečnostní vložkový zadlabávací zámek uzamykací - barva stříbrná Práh: systémový AL práh, v.20mm spodní doložení pod dveřmi termoizolačním profilem vodorovné madlo ve výšce mm osazené na opačné straně než dveřní závěsy prosklená část prvku bude označena dle vyhlášky 398/2009 Sb. O obecných technických požadavcích zabezpečujících bezbariérové užívání staveb PRŮCHOZÍ OTVOR: 900x2250mm Popis: okenní rohová balkónová sestava rám s bočním doložením rozšířením okenního rámu součástí okna větrací element min. 30m3/h, 32dB - prvek G.F/100 - celkem 2ks (pozic) Čerchované kóty pouze orientační (pro účely nacenění)! str. 23

26 boční doložení Popis: okenní rohová balkónová sestava rám s bočním doložením rozšířením okenního rámu Čerchované kóty pouze orientační (pro účely nacenění)! Popis: okenní rohová balkónová sestava součástí okna větrací element min. 30m3/h, 32dB - prvek G.F/100 - celkem 1ks (pozic) Čerchované kóty pouze orientační (pro účely nacenění)! str. 24

27 boční doložení Popis: okenní rohová balkónová sestava součástí okna větrací element min. 30m3/h, 32dB - prvek G.F/100 - celkem 1ks (pozic) Čerchované kóty pouze orientační (pro účely nacenění)! okno dřevěné otevíravo-sklopné standardu Albo IV78 Trend 3+, dřevěný rám Eurookna s hliníkovou okapnicí a přídavnou okapničkou na křídle, s mikroventilací rám s bočním doložením rozšířením okenního rámu Čerchované kóty pouze orientační (pro účely nacenění)! str. 25

28 Popis: 1,0 W/m²K AKUSTICKÝ ÚTLUM: Rw = 32 db SKLADEBNÝ ROZMĚR OKNA: 942 / 1398 mm střešní okno střešní okno dřevěné kyvné, standard Velux celodřevěné typ GGU (s vnitřním poplastováním) zaskleno bezpečným nízkoenergetickým trojsklem - Velux typ 66 (Uskla, min = 0,7 W/m²K) s plastov ým "teplým" rámečkem a plastovým Povrchová úprava: poplastování v odstínu bílém kovové doplňky (vnější lemování) - titanzinek Kování: systémové Velux Doplňky: včetně veškerých kotevních a pomocných prvků a parotěsného a větrotěsného napojení na konstrukci ovládací tyč pro otevírání okna vnitřní systémová stínící žaluzie Popis: střešní okno střešní okno dřevěné kyvné, standard Velux celodřevěné typ GGU (s vnitřním poplastováním) zaskleno bezpečným nízkoenergetickým trojsklem - Velux typ 66 (Uskla, min = 0,7 W/m²K) s plastov ým "teplým" rámečkem a plastovým Povrchová úprava: poplastování v odstínu bílém kovové doplňky (vnější lemování) - titanzinek Kování: systémové Velux Doplňky: vnitřní systémová stínící žaluzie včetně veškerých kotevních a pomocných prvků a parotěsného a větrotěsného napojení na konstrukci součástí okna větrací element min. 30m3/h, 32dB - prvek G.F/102 - celkem 1ks (pozic) 1,0 W/m²K AKUSTICKÝ ÚTLUM: Rw = 32 db SKLADEBNÝ ROZMĚR OKNA: 942 / 1600 mm 5 5 str. 26

29 Popis: 1,2 W/m²K AKUSTICKÝ ÚTLUM: Rw = 32 db SKLADEBNÝ ROZMĚR OKNA: 1140 / 1600 mm 1,4 W/m²K AKUSTICKÝ ÚTLUM: Rw = 36 db SKLADEBNÝ ROZMĚR OKNA: 900 / 1200 mm střešní okno střešní okno dřevěné kyvné, standard Velux celodřevěné typ GGU zaskleno dvojsklem proti hluku a přehřívání - Velux typ 60 (Uskla, min = 1,0 W/m²K) s plastov ým "teplým" rámečkem a plastovým Povrchová úprava: poplastování v odstínu bílém kovové doplňky (vnější lemování) - titanzinek Kování: systémové Velux Doplňky: včetně veškerých kotevních a pomocných prvků a parotěsného a větrotěsného napojení na konstrukci ovládací tyč pro otevírání okna Popis: střešní světlík neotvíravý střešní světlík do ploché střechy, standard Velux CFP rám z PVC, zaskleno bezpečnostním (proti propadnutí) izolačním dvojsklem (Uskla, min = 1,1 W/m²K), kupole čirá akrylátová Povrchová úprava: bílý plast Kování: - Doplňky: včetně veškerých kotevních a pomocných prvků a parotěsného a větrotěsného napojení na konstrukci str. 27
