TECHNICKÁ ZPRÁVA. Výměna výplní otvorů v SV stěně objektu ÚZSVM, Rudoleckého 21, Znojmo. Vypracoval: ing. Daniel Malina

Rozměr: px

Začít zobrazení ze stránky:

Download "TECHNICKÁ ZPRÁVA. Výměna výplní otvorů v SV stěně objektu ÚZSVM, Rudoleckého 21, Znojmo. Vypracoval: ing. Daniel Malina"

Sára Musilová
před 8 lety
Počet zobrazení:

1 TECHNICKÁ ZPRÁVA Výměna výplní otvorů v SV stěně objektu ÚZSVM, Rudoleckého 21, Znojmo Vypracoval: ing. Daniel Malina Datum: XII/

2 1. Identifikační údaje stavby a investora Název stavby: Zřízení fitness místnosti Místo stavby: Rudoleckého 21 Znojmo Investor: ÚZSVM Rudoleckého 21, Znojmo Projektant: Ing. Čeleda, AC - projekt, Dobšická 12, Znojmo, tel tel Základní údaje o stavbě Nově zastavěná plocha stavbou : 0 m2 Nová užitná plocha : 0 m2 Potřeba energií, napojení na IS : V rámci stavby, nebudou prováděné žádné nové přípojky inženýrských sítí. 3. Přehled podkladů - Požadavky stavebníka. - Vlastní průzkum a měření. 4. Účel akce Účelem akce je, výměna dožilých výplní otvorů v SV stěně a vstupních dveří objektu ÚZSVM na ulici Rudoleckého 21 ve Znojmě. 5. Stručný popis stavby Objekt ÚZSVM nacházející se ve Znojmě na ulici Rudoleckého 21, slouží jako administrativní budova. Předmětem rekonstrukce mají být výplně otvorů v 1.NP až 3.NP v SV (dvorní) stěně a vstupní dveře do objektu. V minulých letech již byla, na této straně, provedena výměna oken ve schodišťovém prostoru. Stávající dřevěná se nahradila okny z plastových profilů. Vodorovné dělící příčky byly řešeny jako předsazené, lepené na sklo z vnitřní a vnější strany. Nově se výměna týká celkem 15ks oken a 1 ks vstupních dveří. Stávající okenní otvory jsou dřevěné, dvojité (tzv. kastlové). Nově budou nahrazeny okny z plastových profilů s izolačním dvojsklem. Stávající dveře jsou dvoukřídlé, kovové. Nové dveře budou z hliníkových profilů. 2

Základní údaje o stavbě Nově zastavěná plocha stavbou : 0 m2 Nová užitná plocha : 0 m2 Potřeba energií, napojení na IS : V rámci stavby, nebudou prováděné žádné nové přípojky inženýrských sítí. 3.

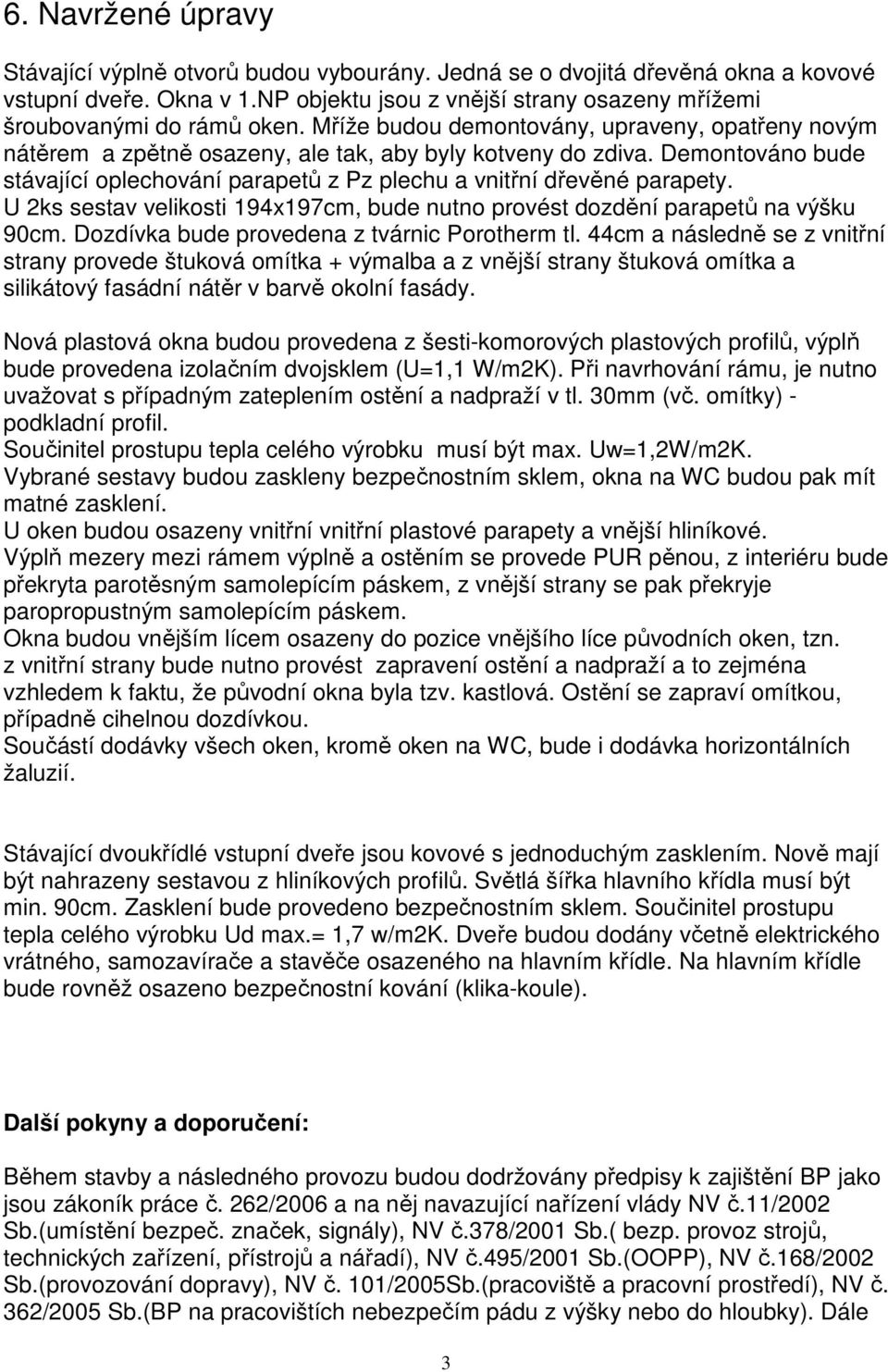

3 6. Navržené úpravy Stávající výplně otvorů budou vybourány. Jedná se o dvojitá dřevěná okna a kovové vstupní dveře. Okna v 1.NP objektu jsou z vnější strany osazeny mřížemi šroubovanými do rámů oken. Mříže budou demontovány, upraveny, opatřeny novým nátěrem a zpětně osazeny, ale tak, aby byly kotveny do zdiva. Demontováno bude stávající oplechování parapetů z Pz plechu a vnitřní dřevěné parapety. U 2ks sestav velikosti 194x197cm, bude nutno provést dozdění parapetů na výšku 90cm. Dozdívka bude provedena z tvárnic Porotherm tl. 44cm a následně se z vnitřní strany provede štuková omítka + výmalba a z vnější strany štuková omítka a silikátový fasádní nátěr v barvě okolní fasády. Nová plastová okna budou provedena z šesti-komorových plastových profilů, výplň bude provedena izolačním dvojsklem (U=1,1 W/m2K). Při navrhování rámu, je nutno uvažovat s případným zateplením ostění a nadpraží v tl. 30mm (vč. omítky) - podkladní profil. Součinitel prostupu tepla celého výrobku musí být max. Uw=1,2W/m2K. Vybrané sestavy budou zaskleny bezpečnostním sklem, okna na WC budou pak mít matné zasklení. U oken budou osazeny vnitřní vnitřní plastové parapety a vnější hliníkové. Výplň mezery mezi rámem výplně a ostěním se provede PUR pěnou, z interiéru bude překryta parotěsným samolepícím páskem, z vnější strany se pak překryje paropropustným samolepícím páskem. Okna budou vnějším lícem osazeny do pozice vnějšího líce původních oken, tzn. z vnitřní strany bude nutno provést zapravení ostění a nadpraží a to zejména vzhledem k faktu, že původní okna byla tzv. kastlová. Ostění se zapraví omítkou, případně cihelnou dozdívkou. Součástí dodávky všech oken, kromě oken na WC, bude i dodávka horizontálních žaluzií. Stávající dvoukřídlé vstupní dveře jsou kovové s jednoduchým zasklením. Nově mají být nahrazeny sestavou z hliníkových profilů. Světlá šířka hlavního křídla musí být min. 90cm. Zasklení bude provedeno bezpečnostním sklem. Součinitel prostupu tepla celého výrobku Ud max.= 1,7 w/m2k. Dveře budou dodány včetně elektrického vrátného, samozavírače a stavěče osazeného na hlavním křídle. Na hlavním křídle bude rovněž osazeno bezpečnostní kování (klika-koule). Další pokyny a doporučení: Během stavby a následného provozu budou dodržovány předpisy k zajištění BP jako jsou zákoník práce č. 262/2006 a na něj navazující nařízení vlády NV č.11/2002 Sb.(umístění bezpeč. značek, signály), NV č.378/2001 Sb.( bezp. provoz strojů, technických zařízení, přístrojů a nářadí), NV č.495/2001 Sb.(OOPP), NV č.168/2002 Sb.(provozování dopravy), NV č. 101/2005Sb.(pracoviště a pracovní prostředí), NV č. 362/2005 Sb.(BP na pracovištích nebezpečím pádu z výšky nebo do hloubky). Dále 3

U 2ks sestav velikosti 194x197cm, bude nutno provést dozdění parapetů na výšku 90cm. Dozdívka bude provedena z tvárnic Porotherm tl.

4 dodržení nařízení vlády NV 591/2006 Sb. (min. požadavky na bezpečnost a ochranu zdraví při práci). Vypracoval: ing. D. Malina. 4

5 DOKUMENTACE STAVBY Výměna výplní otvorů v SV stěně objektu ÚZSVM, Rudoleckého 21, Znojmo Vypracoval: ing. Daniel Malina Datum: XII/ 2012

6 Příloha č. 1 výkresová část

7 Příloha č.2 fotodokumentace

8 pohled na objekt ÚZSVM z ulice Rudoleckého pohled na dvorní, SV fasádu

9 pohled na okna v 1.NP pohled na vstupní dveře
