1 Technické úpravy krajského uzlu ITS č.842 KŘP StČK Zbraslav technická pomoc 2/2014 TTC MARCONI s.r.o. Zakázka: Aktualizováno: Zodpovědné osoby: Helena Petráčková,

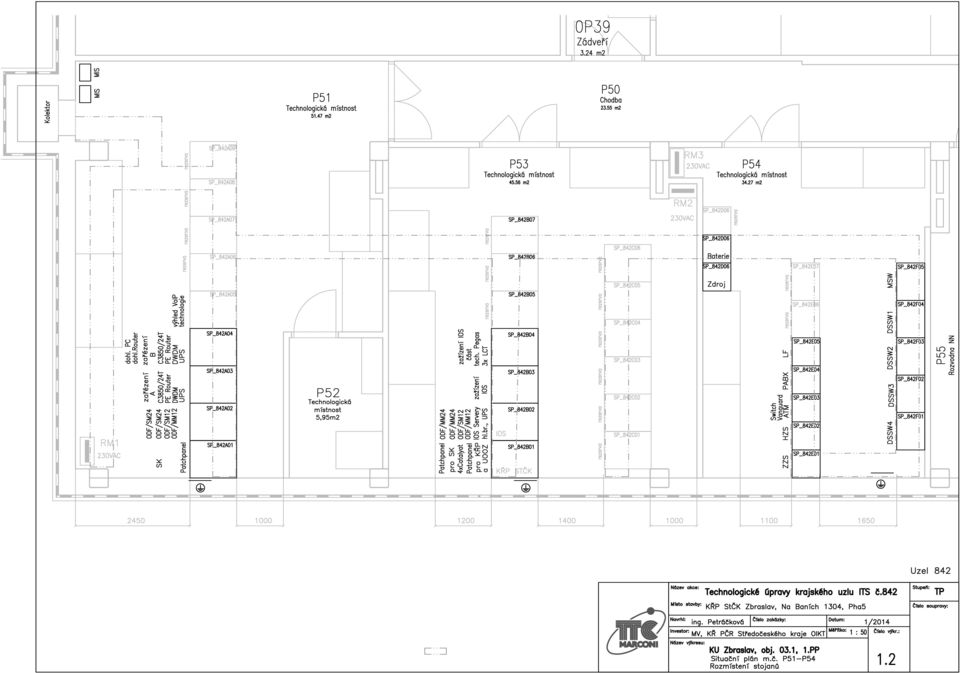

2 TTC MARCONI s.r.o. Technické úpravy krajského uzlu ITS č.842 v KŘP StČK Zbraslav technická pomoc Obsah dokumentace: A Technická zpráva 1. Základní údaje 1.1 Všeobecně 1.2 Identifikační údaje 1.3 Související a podmiňující činnosti 1.4 Technická pomoc neřeší 1.5 Výchozí podklady 2. Technické řešení B Výkaz výměr C Výkresy Objekt KU 842 Zbraslav: 1.1 Blokové schéma výstavy 1.2 Situační plán místností obj. 03.1, m.č. P51-P53 rozmístění stojanů 1.3 Situační plán místností obj. 03.1, m.č. P51-P53 uložení přenosových kabelů 1.4 Situační plán místností obj. 03.1, m.č. P51-P53 uložení napájecích a zemnících kabelů 1.5 Obsazení stojanů SP842_A01 a A Obsazení stojanů SP842_A03 a A Obsazení stojanů SP842_B01 a B Obsazení stojanů SP842_B01 až B Obsazení stojanu SP842_E Schéma vyvedení SOK na ODF v obj.01.5, 02.3 a Schéma propojení obj.01.5, 02.3 a 03.1 datovými kabely 1.12 Seznam kabelů 1.13 UOOZ_Situační plán místnosti obj.01.5, m.č.108 a UOOZ_Obsazení stojanů SP842/C a D 1.15 KŘP_Situační plán místností obj. 02.3, m.č. B KŘP_Obsazení stojanů SP/B a D

3 TTC MARCONI s.r.o. Technické úpravy krajského uzlu ITS č.842 v KŘP StČK Zbraslav technická pomoc A. Technická zpráva 1. Základní údaje 1.1 Všeobecně Stavba Technické úpravy krajského uzlu ITS č.842 v KŘP STČK Zbraslav řeší propojení nově zřizovaného střediska IOS se stávajícími technologickými uzly v KŘP STČK Zbraslav, které nejsou řešeny v rámci projektů jednotlivých profesí stavby Integrované operační středisko KŘ STŘK, která řeší rekonstrukci objektu 03.1 pro IOS KŘ STŘK, v projektu Výstavba technologie pro integrované operační středisko KŘ STŘK a v projektu Přemístění technologie PEGAS. 1.2 Identifikační údaje Název stavby: Technické úpravy krajského uzlu ITS č.842 Místo stavby: Krajské ředitelství policie StČK Zbraslav Na Baních 1304, Praha5 Investor: MVČR Realizace: Související a podmiňující činnosti - Stavební úpravy prostor P51-P54 - Instalace stojanů - Instalace roštů pro přenosové a napájecí okruhy - Instalace napájecích okruhů 230VAC - Instalace spojovacích kabelů (SOK, UTP a 50XN0,8) mezi objekty 01.5, 02.3 a Instalace zařízení PEGAS, HZS, ZZS a zajištění napájení 48VDC fa. Pramacom - Instalace zařízení a kabeláže pro IOS fa.your SYSTEM 1.4 Technická pomoc neřeší - propojení technologií PEGAS, PABX, HZS a ZZS včetně připojení zařízení na napájení 230VAC, 48VDC a připojení stojanů na ochranné uzemnění v místnosti P54 - rozvod napájení 230VAC pro technologické stojany umístěné v místnostech P51- P54 - pokládku a zakončení spojovacích metalických kabelů 50XN0,8 mezi objekty 01.5, 02.3 a 03.1 v kabelových prostorech a jejich připojení na další technologie 1.5 Výchozí podklady Při zpracování studie se vycházelo z podkladů předaných investorem stavby a z požadavků vznesených při jednáních v průběhu prací na technické pomoci.

4 TTC MARCONI s.r.o. Technické úpravy krajského uzlu ITS č.842 v KŘP StČK Zbraslav technická pomoc 2. Technické řešení 2.1 Všeobecně V areálu KŘP Zbraslav bylo stávající technologické zařízení umístěno ve dvou objektech: objekt stávající komunikační uzel ITS č. 842, UOOZ objekt technologická místnost KŘP Při rekonstrukci objektu 03.1 budou zřízeny nové technologické prostory, kde bude umístěna nová technologie pro Integrované operační středisko IOS PČR StČK Zbraslav. V prostoru byly zřízeny samostatné místnosti: P51 nový komunikační uzel: hlasová, datová a přenosová technologie - ITS NGN P52 - technologie BETA P53 technologie pro IOS P54 technologie PEGAS, HZS, ZZS Projekt stavby IOS KŘ STŘK řeší: V části projektu Elektroinstalace je počítáno s instalací napájecích roštů a roštů pro přenosové a datové kabely, s výstavbou rozváděčů 230VAC RM1, RM2 a RM3 a s pokládkou napájecích kabelů pro zásuvky na stěnách místností a napájecích kabelů okruhů 230VAC pro jednotlivé stojany (výkres 1.4). Dodávka stojanů není součástí stavby. Dodávku stojanů se základní výbavou zajišťuje PČR STČK. Pro začlenění nového IOS PČR do stávající sítě PČR budou položeny optické kabely 24vláken SM a 24vláken MM a datové kabely UTP mezi objekty 01.5 a 03.1 a mezi objekty 02.3 a Kabely mezi objekty budou vedeny v areálu v kabelovém kolektoru. Kabely budou položeny v rámci stavební přípravy. Propojení kabelů je na výkresech č a Mezi objekty bude dále položeno 5 zemních kabelů 50XN0,8. V objektech 01.5 a 02.3 budou kabely zakončeny na závěrech ZAU na místě stávajících spojovacích kabelů 50XN0,8 mezi objekty 01.5 a 02.3, které budou uvolněny z provozu. V objektu 03.1 budou kabely zakončeny v rozváděčích MIS v místnosti P51. Pokládka a zakončení kabelů XN je součástí stavební přípravy. 2.2 Propojení v této stavbě Rozmístění zařízení v jednotlivých technologických místnostech objektu 03.1 je na výkrese č Blokové schéma propojení technologií v místnostech P51, P53 a P54 objektu 03.1 a typy použitých kabelů je na výkrese č Optické spojovací kabely Nový objekt 03.1 bude propojen s objekty KŘP 02.3 a UOOZ 01.5 vždy jedením optickým kabelem 24 vláken SM a jedním optickým kabelem 24 vláken (pokládka kabelů je součástí stavební přípravy). Kabely budou ukončeny na optických rozváděčích 1U pro 24 vláken v této stavbě. Kabely s vlákny SM budou ukončeny konektory E2000. Kabely s vlákny MM budou ukončeny konektory SC. V objektu KŘP 02.3 budou oba kabely ukončeny ve stojanu SP/B v místnosti B227. Ve stojanu budou posunuta zařízení v horní části stojanu, tak aby vznikl prostor 2U pro oba nové ODF (SM+MM) pod stávajícím ODF směr HZS G. Šišky. V objektu UOOZ 01.5 budou oba kabely ukončeny ve stojanu SP842/D v místnosti č.108. Oba nové ODF (SM+MM) budou umístěny do volného prostoru pod stávajícím ODF směr Aviatická.

5 TTC MARCONI s.r.o. Technické úpravy krajského uzlu ITS č.842 v KŘP StČK Zbraslav technická pomoc V objektu 03.1 budou SOK s vlákny SM ukončeny na dva ODF do stojanu SP_842_A02. SOK s vlákny MM budou ukončeny na dva ODF do stojanu SP_842_B02. Mezi stojany budou položeny dva optické kabely jeden s 12 vláky SM a druhý s 12 vláky MM. Kabely budou ukončeny vždy na samostatném ODF s možností ukončení 24 vláken. Kabely s vlákny SM budou ukončeny konektory E2000. Kabely s vlákny MM budou ukončeny konektory SC. Datové spojovací kabely Nový objekt 03.1 resp. místnosti P51 a P53 budou propojeny s objekty KŘP 02.3 a UOOZ 01.5 vždy jedením svazkem 24 kabelů UTPcat6. Propojení je na výkrese č Kabely budou ukončeny na patchpanelech 48xRJ45 cat6. V objektu KŘP 02.3 budou oba svazky kabelů ukončeny ve stojanu SP/D v místnosti B227. V objektu UOOZ 01.5 budou oba svazky kabelů ukončeny ve stojanu SP842/D v místnosti č.108. V objektu 03.1 budou kabely ukončeny na patchpanelech 48xRJ45 cat6 ve stojanech SP_842_A01 a SP_842_B01. Plánovaná zařízení Hlasová brána a Router budou umístěna ve stojanu SP_842_B02 (výkres č. 1.8). Mezi místnostmi P51 a P53 bude zřízen kabelový most, svazek 12 kabelů UTPcat6. Kabely budou ukončeny na patchpanelech 24xRJ45 cat6. Kabely ukončeny na patchpanelech 48xRJ45 cat6 ve stojanech SP_842_A01 a SP_842_B01. Propojení technologie Blokové schéma propojení technologií v místnostech P51, P53 a P54 objektu 03.1 a typy použitých kabelů je na výkrese č Optická vlákna budou vedeny v trubkách po roštech. Kabely pro LTC ve stojanu SP_842_B04 budou ukončeny na rozvodném poli stojanu Line Frame SP_842_E05 (podle projektu technologie PEGAS (Pramacom). Ve stojanu SP_842_E03 bude 44 okruhů E1 pro potřeby provozu PEGAS provedeno přes přepínací 16-ti portové Patchpanely Smart RiT 32xRJ45 Cat6. Okruhy E1 z zařízení ATM budou vyvedeny na patchpanely Smart RiT. Propojení do rozvodného pole Line Frame je součástí projektu technologie PEGAS. V objektu UOOZ 01.5 bude připraven jumper MM duplex pro připojení ATM - XPB422 do sítě SDH. Uzemnění V rámci stavební přípravy bude připraveno zemnící lano CYA70zžl v místnosti P54. V této akci budou v místnostech P51, P53 a P54 umístěny uzemňovací sběrnice Cu 5x30x500mm. Sběrnice budou v místnostech P51, P53 umístěny na stěně pod úrovní roštů, v místnosti P54 na stěně v místě vyústění zemnícího lana CYA70zžl cca 500mm nad zemí. Propojení sběrnic bude provedeno lanem CYA25 zžl. Ochranné pospojování stojanů bude provedeno lany CYA6 zžl. Lana budou vedena po napájecích roštech. 2.3 Závěrem Veškeré práce musí být provedeny v souladu s bezpečnostními předpisy a normami, platnými v době provádění Ing. Helena Petráčková

6 B Výkaz výměr Název Mj Počet Výbava stojanů police 1U 19" ks 1,00 Patchpanel 48xRJ45 Cat6 19" ks 8,00 Patchpanel 24xRJ45 Cat6 19" ks 2,00 Držák kabelů 1U, 19" ks 15,00 Patchpanel přepínací Smart RiT 32xRJ45 Cat6 RiT SMART 32U, B, SW, PV9 P/N: R D ks 4,00 Materiál zemnící sběrnice 30x5x500mm ks 3,00 Kabely DATOVÉ KABELY UTP Cat6 m 753,00 F/UTP Cat6 m 132,00 kabel pro rozhraní X.21 DB25M-DB15M 5m ks 2,00 Zemnící lana H07V-R (CYA) žl/z 25 m 55,00 H07V-R (CYA) žl/z 6 m 56,00 Výstavba - optika Výbava stojanů OPTICKÉ ROZVADĚČE ODF 24 vláken / 24x E2000. Konektor + Pigtail E2000 / kazety na sváry včetně ochran / 1RU - 19" černá ks 4,00 ODF 24 vláken / 24x SC. Konektor + Pigtail SC / kazety na sváry včetně ochran / 1RU - 19" černá ks 4,00 ODF 12 vláken / 12x E2000. Konektor + Pigtail E2000 / kazety na sváry včetně ochran / 1RU - 19" černá ks 2,00 ODF 12 vláken / 12x SC. Konektor + Pigtail SC / kazety na sváry včetně ochran / 1RU - 19" černá ks 2,00 Kabely OPTICKÉ KABELY Optický kabel 12 x opti. vlákno 09/125, G 652 D, SM m 22,00 Optický kabel 12 x opti. vlákno 50/125, MM m 22,00 Jumpery Jumper SM LC-E2000 duplex 6m ks 2,00 Jumper SM E2000-E2000 duplex 2m ks 2,00 Jumper MM SC-SC duplex 2m ks 1,00 Jumper MM SC-SC duplex 12m ks 1,00 Jumper MM SC-SC duplex 21m ks 1,00 Jumper MM SC-LC duplex 3m ks 2,00 Jumper MM SC-LC duplex 5m ks 2,00 Jumper MM SC-LC duplex 6m ks 2,00 Jumper MM LC-LC duplex 3m ks 2,00 Jumper MM LC-LC duplex 6m ks 1,00 Trubka PVC ø 23mm ČSN2323 KOPOS m 50,00 EPS Protipožární ucpávky ks 2,00

7 projekt STŘECHA (plán) NSPTV/NIS RZBR8 RZBR9 CE router CE router Krajský uzel 842 ITS NGN, Praha 5 Zbraslav technologie PEGAS objekt 03.1, míst. P54 V.11 28x UTP cat6 PEGAS Line Frame 20m IOS, objekt 03.1, míst. P53 12xLTC 12xLTC SP_842E05 kabeláž vedena po roštech RZBR6 Cisco 2921 UC CE router 4xLTC 3x box LCT2G SP_842B04 LC VGD842 SP_842E03 RZBR7 SP_842B02 IOS PČR F-R switch/router Vanguard 6455 SZBR5 L2 switch C2960C-8TC-L LCT UTP LC GE MM duplex 3m Cisco 2921 UC CE router Strukturovaná kabeláž 220p.. KŘP, objekt 02.3, techn. míst. 227 KŘP Stčk LAN 2.NP GE MM duplex 3m 4x 16xRJ45 44x E1 F/UTP cat6 48xRJ45 48xRJ45 stojan D SM λ E2000 ODF/SM SC ODF/MM E2000 ODF/SM stojan B 2x X.21 DB25M-DB15M 5m XPB422 ATM switch SURPASS hid xGE MM STM-1 MM 21m SC ODF/MM E2000 ODF/SM SC ODF/MM SC ODF/MM 48xRJ45 48xRJ45 24xRJ45 SC vlákna vedena po roštech v trubce SP_842B01 24x UTP cat.6 24x UTP cat.6 SOK 24vl.SM SOK 24vl.MM SM 40x λ pronajatý opt. spoj kabeláž vedena po roštech FE UTP cat6 27m FE UTP cat6 27m SOK 12vl.MM 25m SOK 12vl.SM 25m SOK 24vl.MM kabeláž vedena podzemním kolektorem uvnitř areálu GE UTP cat6 21m GE UTP cat6 21m SOK vedena po roštech SOK 24vl.MM UTP cat6 21m kabeláž vedena po roštech SOK 24vl.SM SOK 24vl.SM objekt 03.1 kolektor SOK 24vl.SM SOK 24vl.MM SM 40x λ pronajatý opt. spoj 24x UTP cat.6 24x UTP cat.6 E2000 ODF/SM E2000 ODF/SM SC ODF/MM E2000 ODF/SM SP_842A02 48xRJ45 48xRJ45 24xRJ45 SP_842A01 MZBR1 SZBR3, RZBR6 SZBR3 2x GE MM duplex 5m MZBR2 SZBR4, RZBR7 SZBR4 2x GE MM duplex 6m Strukturovaná kabeláž 28p.. 48xRJ45 48xRJ45 E2000 SM λ ODF/SM SC ODF/MM E2000 ODF/SM SP842/D SZBR3 L2/L3 switch C T-S CRA842/ RZBR11 PE router MPLS duplex SM λ 6m duplex SM λ 6m SP_842A03 GE UTP 2m 10GE MM duplex 3m GE UTP OMA842 DWDM switch Cisco ONS SONET MSPP LAN 1.NP GE MM GE UTP GE UTP cat6 5m GE UTP GE UTP GE UTP cat6 5m 10GE MM duplex 3m CR?842 stávající KU842, objekt 01.5 (ÚOOZ), míst.108 datová síť MZBR2 10GE MM duplex 6m ASR 1004 LC ASR 1004 LC IOS PČR LC LC LC FE UTP 6m SZBR1 GE MM LC LC LC GE UTP 2m OMB842 DWDM switch Cisco ONS SONET MSPP SP_842A04 CRB842/ RZBR12 DP?842 nový KU842, ITS NGN MZBR1 STM-1 MM STM-1 MM LC LC STM-1 MM duplex 12m CRT842 SZBR4 L2/L3 switch C T-S PE router MPLS SC router FE UTP 3m 3 E1 FE UTP XPA422/ MSX842 FE UTP dohledové PC hlasová síť SP842/C STM-1 FE UTP FE UTP RLB422 RLA422 STM-1 DPC842 dohledové PC CMA842 hlas. server UCS 220 SWC842 L2/L3 switch C2960S-48T CR?842/ RZBR4 CE router GW?842 hlasová gateway VG224 Lhotka TV věž VoIP technologie (plán) Cisco C2911 ISR V Vysvětlivky: Poznámka: SP_842A05 objekt 03.1, míst. P51 Cisco C2911 ISR V Nové vedení Výhledové spojení Nový ODF Nový Patchpanel ODF (stávající) Patchpanel (stavba) Typ konektoru Stávající spojení nebo v jiné části stavby CMB842 hlas. server UCS 220 SWD842 L2/L3 switch C2960S-48T CR?842/ RZBR5 CE router GW?842 hlasová gateway VG224 analog. přístroje ODF/SM ODF/SM E2000, SC, LC, RJ45 Dodávka a pokládku SOK a kabelů UTPcat6 mezi objekty 1.5, 02.3 a 03.1 jsou předmětem projektu stavby. Dodávka kabelů v místnosti P53 obj je součástí projektu Pramacom. Dodávku datových vláken MM v UOOZ si zajistí provoz. opt. spoj veden v terénu opt. spoj veden v terénu HZS 11 Modřany, Gen. Šišky, Praha 4 Aviatická 1050/16 Praha 6 Ruzyně

8

9

10

11

12

13

14

15 INTEGROVANÉ OPERAČNÍ STŘEDISKO POLICIE ČR Montáž technologií IOS pro KŘP Středočeského Kraje Patch Dig.J.Eth Aktualizační Jednotka Fy. Komcentra Patch panely Stoly IOS 22X8 Digitalizační Jednotky Fy. Komcentra Patch Nahrávání LCT2G Fy. Pramacom LCT2G Fy. Pramacom Aktualizační Jednotka Fy. Komcentra Aktualizační Jednotka Fy. Komcentra LCT2G Fy. Pramacom Switch Catalyst 2960-X 48 GigE 2x10G KVM Redat Nahrávání Patch LCT2G.Eth 2X Switch Catalyst 2960-X 24 GigE Servery UCS C220 M3 Patch LCT2G.V11 Switch Catalyst 2960-X 24 GigE Redat Nahrávání Switch Catalyst 2960-X 48 GigE 2x10G Diskové pole Netapp FAS2220 Router Cisco 2921 UC UPS Eaton 11kVA Hlasová brána VG224 UPS Eaton 11kVA Rack 1 Rack 2 Rack 3 Rack 4

16

17

18

19 Seznam kabelů Optika 1. bod 2. bod stojan zařízení konektor stojan zařízení konektor typ kabelu délka [m] SP_842A02 ODF/SM E2000 SP_842B02 ODF/SM E2000 Optický kabel 12 x opti. vlákno 09/125, G 652 D, SM 25 SP_842A02 ODF/MM SC SP_842B02 ODF/MM SC Optický kabel 12 x opti. vlákno 50/125, MM 25 SP_842A02 ODF/SM E2000 SP_842A03 DWDM / OMA842 LC Optický jumper duplex SM / E2000-LC 6 SP_842A02 ODF/SM E2000 SP_842A04 DWDM / OMB842 LC Optický jumper duplex SM / E2000-LC 6 SP_842A02 ODF/MM SC SP_842A03 C3850 / SZBR3 LC Optický jumper duplex MM / SC-LC 5 SP_842A02 ODF/MM SC SP_842A04 C3850 / SZBR4 LC Optický jumper duplex MM / SC-LC 6 SP_842A02 ODF/MM SC SP_842A03 C3850 / SZBR3 LC Optický jumper duplex MM / SC-LC 5 SP_842A02 ODF/MM SC SP_842A04 C3850 / SZBR4 LC Optický jumper duplex MM / SC-LC 6 SP_842A03 RZBR11 LC SP_842A04 RZBR12 LC Optický jumper duplex MM / xx-xx 6 SP_842A03 RZBR11 LC SP_842A03 DWDM / OMA842 LC Optický jumper duplex MM / xx-xx 3 SP_842A04 RZBR12 LC SP_842A04 DWDM / OMB842 LC Optický jumper duplex MM / xx-xx 3 SP_842B02 ODF/MM SC SP_842B02 ODF/MM SC Optický jumper duplex MM / SC-SC 2 SP_842B02 ODF/MM SC SP_842B02 C2921 / RZBR6 LC Optický jumper duplex MM / SC-LC 3 SP_842B02 ODF/MM SC SP_842B02 C2921 / RZBR7 LC Optický jumper duplex MM / SC-LC 3 SP_842B02 ODF/MM SC SP_842E03 ATM XPB422 SC Optický jumper duplex MM / SC-SC 21 KŘP - obj.02.3/m.č. B227 SP_B ODF/SM E2000 SP_B ODF/SM, G. Šišky E2000 Optický jumper duplex SM / E2000-E UOOZ /m.č. 108 SP842/D ODF/SM E2000 SP842/D ODF/SM, Aviatická E2000 Optický jumper duplex SM / E2000-E SP_842/D ODF/MM SC SP_842/B ATM XPA422 SC Optický jumper duplex MM / SC-SC 12 Data 1. bod 2. bod stojan zařízení konektor stojan zařízení konektor typ kabelu délka [m] SP_842A03 SZBR3 RJ45 SP_842A03 RZBR11 RJ45 UTP cat6 3 SP_842A03 SZBR3 RJ45 SP_842A04 RZBR12 RJ45 UTP cat6 5 SP_842A03 RZBR11 RJ45 SP_842A04 SZBR4 RJ45 UTP cat6 5 SP_842A03 OMA842 RJ45 SP_842A04 CR?842 RJ45 UTP cat6 6 SP_842A04 SZBR4 RJ45 SP_842A04 RZBR12 RJ45 UTP cat6 3 SP_842A04 OMB842 RJ45 SP_842A04 CR?842 RJ45 UTP cat6 3 SP_842A03 SZBR3 RJ45 SP_842E03 SZBR5 RJ45 UTP cat6 27 SP_842A03 SZBR3 RJ45 SP_842B02 RZBR6 RJ45 UTP cat6 21 SP_842A04 SZBR4 RJ45 SP_842E03 SZBR5 RJ45 UTP cat6 27 SP_842A04 SZBR4 RJ45 SP_842B02 RZBR7 RJ45 UTP cat6 21 SP_842A01 Patchpanel 12p RJ45 SP_842B01 Patchpanel 12p RJ45 12x UTP cat6 12x 21m E1 1. bod 2. bod stojan zařízení konektor stojan zařízení konektor typ kabelu délka [m] SP_842E03 ATM XPB422 RJ45 SP_842E03 PatchPanel RiT 16xRJ45 RJ45 44x F/UTPcat6 44x 3m LCT2G 1. bod 2. bod stojan zařízení konektor stojan zařízení konektor typ kabelu délka [m] SP_842E05 Line Frame volně SP_842B04 LCT2G RJ45 24x UTPcat6 rozhraní V.11 24x 20m X bod 2. bod stojan zařízení konektor stojan zařízení konektor typ kabelu délka [m] SP_842E03 ATM XPB422 SP_842E03 Vanguard VGD842 2x DB25M - DB15M rozhraní X.21 2x 5m Uzemnění 1. bod 2. bod místnost zařízení místnost zařízení typ kabelu délka [m] P54 uzem. Sběrnice P51 uzem. Sběrnice CYA 25 z/žl 30m P54 uzem. Sběrnice P53 uzem. Sběrnice CYA 25 z/žl 25m P51 uzem. Sběrnice P51 SP_842A01 CYA 10z/žl 3m P51 uzem. Sběrnice P51 SP_842A02 CYA 10z/žl 4m P51 uzem. Sběrnice P51 SP_842A03 CYA 10z/žl 5m P51 uzem. Sběrnice P51 SP_842A04 CYA 10z/žl 6m P53 uzem. Sběrnice P53 SP_842B01 CYA 10z/žl 3m P53 uzem. Sběrnice P53 SP_842B02 CYA 10z/žl 4m P53 uzem. Sběrnice P53 SP_842B03 CYA 10z/žl 5m P53 uzem. Sběrnice P53 SP_842B04 CYA 10z/žl 6m Příloha č. 1.12
