1 Digitální audiopřehrávač Model SV-MP30V SV-MP20V Návod k obsluze Podle zákona na ochranu spotřebitele č. 634/1993 Sb., platných vyhlášek a novel tohoto zákona Vám doporučujeme, abyste si před připojením přístroje jeho obsluhou nebo osobou způsobilou, pozorně přečetli tento návod k obsluze a postupovali v souladu s ním. Po přečtení si návod uschovejte pro pozdější nahlédnutí.

2 Vážený zákazníku, děkujeme, že jste si zakoupil tento výrobek. Před jeho zapojením, používáním nebo nastavením si přečtěte celý návod k obsluze. Návod uschovejte pro případné další použití. Dodané příslušenství Při objednávce náhradních dílů použijte níže uvedená čísla. 1 USB kabel: K1HA05AD CD-ROM (USB ovladač) 1 závěsný řemínek: VFC4028 Upozornění: Při používání závěsného řemínku dávejte pozor. Pokud ho nepoužijete správně, hrozí riziko uškrcení. Poznámka pro uživatele DATUM ZAKOUPENÍ NÁZEV PRODEJCE ADRESA PRODEJCE TELEFONNÍ ČÍSLO Upozornění Toto zařízení není odolné proti vodě a nemělo by být vystavováno nadměrnému vlhku. Číslo modelu a výrobní číslo tohoto zařízení jsou uvedeny buď na zadní nebo spodní straně zařízení. Poznamenejte si je, prosím, do níže uvedených řádků pro případné další použití. ČÍSLO MODELU SV- VÝROBNÍ ČÍSLO 2

3 Windows Media Player (doporučujeme verzi 9.0 nebo vyšší). Můžete zdarma stáhnout z Podporuje přehrávání MP3 a WMA hudebních souborů Zabudovaný mikrofon pro hlasové nahrávání Zabudovaný FM tuner s funkcí nahrávání Přenosné zařízení pro uložení dat (zapojuje se přímo do PC) Každý seznam skladeb (PLAYER, FM RADIO, IC RECORDER) může obsahovat až 99 skladeb. Tyto tabulky uvádějí položky menu režimů, které jsou k dispozici v režimech PLAYER, FM RADIO a IC RECORDER. PLAYER Režim SOUND System PLAY INFO ERASE FM RADIO Režim BAND STEP RECEPTION Možnosti NORMAL/ROCK/JAZZ/CLASSIC/POP/USER (BASS, TREBLE) NORMAL/ONE REPEAT/ALL REPEAT/RANDOM Informace (TITLE/ARTIST/BIT RATE) SINGLE TRACK/PLAY LIST/ALL Možnosti 50 khz/100 khz/200 khz NORMAL/CITY IC RECORDER Režim Možnosti RECORD LP/SP/HQ ERASE SINGLE TRACK/ALL SPEED NORMAL/SLOW 1/SLOW 2 3

4 Baterie (není součástí dodávky) 1 alkalická baterie (LR03, AAA, AM-4) 3 Indikátor stavu baterie 2 Nabitá Vybitá Vyměňte za novou baterii. 1 Pokud použijete nabíjecí baterie, doporučujeme používat baterie vyrobené společností Panasonic. Systémové požadavky OS: Microsoft Windows 98SE, Windows Me, Windows 2000 Professional, Windows XP Home Edition/Professional Mechanika: CD-ROM Přehrávač a USB ovladač nelze použít v Microsoft Windows 3.1, Windows 95, Windows 98, Windows NT a Macintosh. USB ovladač: Není zaručena funkčnost v modernizovaném OS. Není zaručena funkčnost v jiném OS než v předinstalovaném. Nepodporuje multi-cpu a multi-boot prostředí. Tento software mohou používat pouze uživatelé s pravomocí systémového administrátora (administrátora). 4

5 Microsoft, logo Microsoft, Windows, logo Windows, Windows NT a Windows Media jsou buď obchodní značky, nebo registrované ochranné známky společnosti Microsoft Corporation v USA a jiných zemích. WMA je formát komprimace vyvinutý společností Microsoft Corporation. Dosahuje stejné kvality zvuku jako MP3 s velikostí souboru menší než velikost MP3 souboru. Technologie kódování zvuku MPEG Layer-3 je licencí společnosti Fraunhofer IIS a Thomson multimedia. Ostatní názvy systémů a produktů uvedených v tomto návodu jsou obvykle registrovanými obchodními značkami nebo ochrannými známkami výrobců, kteří systém nebo produkt vyvinuli. V tomto návodu nejsou k identifikaci registrovaných obchodních značek a ochranných známek použity značky a. 5

6 Připojení k počítači a stahování souborů Připojení 5 1 Zapněte přehrávač. a podržte. 2 3 Zapojte tak, aby odpovídaly šipky. 4 K USB koncovce Malým koncem do přehrávače, velkým do PC Po připojení Windows ME, 2000 nebo XP: Počítač automaticky vyhledá a instaluje ovladač pro přehrávač. Windows 98SE: Do diskové mechaniky vložte dodaný CD-ROM, dále postupujte podle pokynů na obrazovce počítače a instalujte ovladač. Ve složce My Computer nebo Explorer se objeví přehrávač jako samostatný disk nebo zařízení. Stahování MP3 a WMA 1. V My Computer nebo Explorer otevřete složku přehrávače (disku nebo zařízení). 2. Otevřete složku PLAYER. 3. Zkopírujte a vložte, nebo chyťte a přetáhněte MP3/WMA soubory ze složky vašeho počítače do složky PLAYER. Na displeji přehrávače se zobrazí DOWNLOAD. 10 sekund po té, co se znovu objeví USB CONNECTED, je stahování dokončeno. Nejdříve můžete vložit soubory do nové složky a potom do složky PLAYER. Složky jsou přehrávačem vnímány jako podseznamy a jakmile zvolíte seznam skladeb, zobrazí se názvy. Poznámka Používejte pouze písmena abecedy, max. 36 slov. Pokud nejsou k dispozici žádné MP3 tagy, zobrazí se na displeji názevsouboru.mp3. Podporuje MP3 ID3 V1 tagy, ID3 V2 tagy a WMA tagy. Nelze přehrávat hudbu chráněnou softwarem Windows Media Player, i když ji stáhnete. Nelze přehrávat MP3/WMA soubory v přehrávači pomocí počítače. 6

7 Ukládání dat Data zaznamenaná pomocí IC rekordéru nebo FM rádiem tohoto zařízení můžete stáhnout do počítače. MP3 a WMA soubory nelze z přehrávače stáhnout do počítače. Toto zařízení můžete používat jako přenosný disk pro ukládání PC dat připojením USB kabelu k počítači (viz výše). Hlášení NO TRACK PLAY ERROR LOW BATTERY KEY LOCKED HOLD MEMORY FULL WARNING TRACK OVER V přehrávači nejsou žádná audio data. Formát dat není standardní. Baterie je vybitá. Během přehrávání nebo nahrávání: Vyměňte baterii. Během stahování: 1. Zrušte stahování z vašeho PC. 2. Po potvrzení zobrazení SAFE REMOVE na displeji odpojte USB kabel. 3. Vyměňte baterii. Je aktivováno tlačítko HOLD. Je plná paměť. Pokoušeli jste se nahrát více než 99 skladeb do seznamu skladeb. Údržba Čistěte měkkou, suchou utěrkou. Nepoužívejte žádné brusné houbičky, čisticí prášky nebo roztoky, jako alkohol nebo benzín. 7

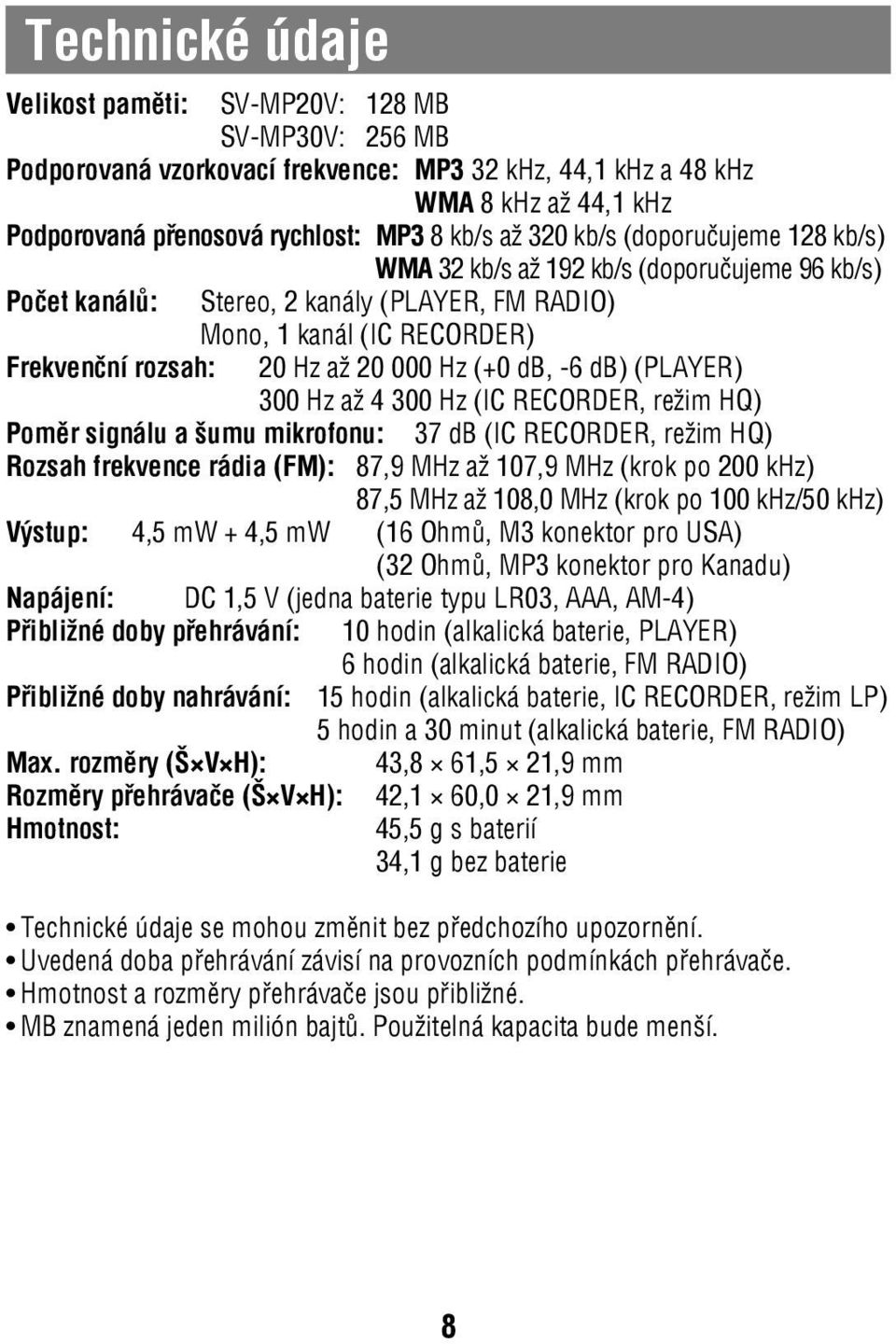

8 Technické údaje Velikost paměti: SV-MP20V: 128 MB SV-MP30V: 256 MB Podporovaná vzorkovací frekvence: MP3 32 khz, 44,1 khz a 48 khz WMA 8 khz až 44,1 khz Podporovaná přenosová rychlost: MP3 8 kb/s až 320 kb/s (doporučujeme 128 kb/s) WMA 32 kb/s až 192 kb/s (doporučujeme 96 kb/s) Počet kanálů: Stereo, 2 kanály (PLAYER, FM RADIO) Mono, 1 kanál (IC RECORDER) Frekvenční rozsah: 20 Hz až Hz (+0 db, -6 db) (PLAYER) 300 Hz až Hz (IC RECORDER, režim HQ) Poměr signálu a šumu mikrofonu: 37 db (IC RECORDER, režim HQ) Rozsah frekvence rádia (FM): 87,9 MHz až 107,9 MHz (krok po 200 khz) 87,5 MHz až 108,0 MHz (krok po 100 khz/50 khz) Výstup: 4,5 mw + 4,5 mw (16 Ohmů, M3 konektor pro USA) (32 Ohmů, MP3 konektor pro Kanadu) Napájení: DC 1,5 V (jedna baterie typu LR03, AAA, AM-4) Přibližné doby přehrávání: 10 hodin (alkalická baterie, PLAYER) 6 hodin (alkalická baterie, FM RADIO) Přibližné doby nahrávání: 15 hodin (alkalická baterie, IC RECORDER, režim LP) 5 hodin a 30 minut (alkalická baterie, FM RADIO) Max. rozměry (Š V H): 43,8 61,5 21,9 mm Rozměry přehrávače (Š V H): Hmotnost: 42,1 60,0 21,9 mm 45,5 g s baterií 34,1 g bez baterie Technické údaje se mohou změnit bez předchozího upozornění. Uvedená doba přehrávání závisí na provozních podmínkách přehrávače. Hmotnost a rozměry přehrávače jsou přibližné. MB znamená jeden milión bajtů. Použitelná kapacita bude menší. 8

9 Odstraňování problémů Před vyhledáním servisu zkontrolujte následující. Pokud si nejste některými body jistí, nebo pokud uvedená opatření problém nevyřešila: V USA, kontaktujte telefonické centrum společnosti Panasonic na nebo webovou stránku ( nebo webovou stránku ( V Kanadě, kontaktujte zákaznické centrum společnosti Panasonic Canada Inc. na nebo webovou stránku ( nebo nejbližší autorizované servisní centrum. Přehrávač nefunguje Není reprodukován zvuk nebo zvuk příliš šumí Přehrávání se neobnoví od skladby, kde jsem přehrávání přerušil Přehrávání se nespustí od první skladby Přehrávač přestal fungovat Displej je příliš tmavý nebo příliš světlý Přehrávání se nespustí okamžitě Je aktivovaná funkce HOLD. Pokud je vybitá baterie, vyměňte ji. Ujistěte se, že je konektor sluchátek správně zapojen. Očistěte konektor čistou utěrkou. Odstraňte přehrávač z dosahu jiných zařízení, jako jsou mobilní telefony a televizory. Zesilte hlasitost. Toto nefunguje, pokud: Stáhnete, nahrajete nebo odstraníte soubory. Aktivujete režim náhodného přehrávání. Můžete mít aktivovaný režim náhodného přehrávání. Přehrávání se obvykle obnoví od skladby, kde jste přehrávání naposledy přerušili. Použijte funkci přeskočení k přesunu na první skladbu. Vyndejte baterie asi na 5 sekund a znovu je vložte. Nastavte kontrast. Při zapnutém displeji aktivujte tlačítko HOLD, potom stiskněte a podržte [-MODE/ ENTER] a stiskněte hlasitost [+] (tmavší) nebo [-] (světlejší). V závislosti na množství dat v přehrávači může spuštění přehrávání po stahování/nahrávání nebo výměně baterií chvíli trvat. 9

10 Oprava zařízení 1. Poškození vyžadující opravu Zařízení by mělo být v následujících případech opraveno kvalifikovaným technikem: (a) Do zařízení se dostal cizí předmět nebo tekutina; nebo (b) Zařízení bylo vystaveno dešti; nebo (c) Zařízení nefunguje normálně nebo vykazuje známky změny funkčnosti; nebo (d) Zařízení spadlo nebo byl poškozen jeho kryt. 2. Opravy Nesnažte se zařízení opravit mimo rozsah uvedený v tomto návodu. Přenechejte veškeré opravy kvalifikovaným servisním technikům. 3. Náhradní díly Pokud je nezbytné vyměnit některé díly, ujistěte se, že opravář používá díly určené výrobcem nebo díly se stejnými vlastnostmi jako ty původní. Nepovolené náhražky mohou způsobit požár, zásah elektrickým proudem nebo jiná rizika. 4. Bezpečnostní kontrola Po opravě požádejte opraváře, aby provedl bezpečnostní kontrolu, kterou potvrdí, že zařízení funguje správně. Upozornění Sluchátka a řemínky nechte při navíjení okolo přehrávače volně. Přehrávač: nedemontujte, nepředělávejte, nepouštějte nebo nenechte namočit. nepoužívejte nebo neukládejte na místa vystavená přímému slunci, korozívním plynům, zdrojům tepla a větracím otvorům. nepoužívejte nebo neukládejte na vlhká nebo prašná místa. k otevření víčka pro baterii nepoužívejte sílu. 10

11 Baterie Nesundávejte obaly baterií a nepoužívejte je, pokud jsou tyto obaly odstraněny. Při vkládání baterie dodržujte její + a - póly. Pokud nebudete přehrávač delší dobu používat, baterii vyndejte. Baterie neházejte do ohně, nezkratujte, nerozebírejte nebo nevystavujte nadměrnému teplu. Nesnažte se nabíjet jednorázové baterie. Alergie Pokud vám nejsou sluchátka pohodlná nebo máte nepříjemný pocit z jakékoliv jiné části, která se přímo dotýká vaší pokožky, přestaňte přehrávač používat. Další použití může způsobit vyrážku nebo jiné alergické reakce. Varování při poslechu Nepoužívejte při poslechu pomocí sluchátek příliš vysokou hlasitost. Odborní lékaři varují před dlouhodobým hlasitým poslechem. EST Pokud zjistíte, že vám zvoní v uších, ztlumte hlasitost nebo přerušte poslech. Nepoužívejte přehrávač během řízení motorového vozidla. Můžete tak ohrozit dopravu a ve spoustě zemí je to i nelegální. V potenciálně rizikových situacích byste měli dbát zvýšené opatrnosti nebo dočasně používání přehrávače přerušit. Přestože používáte sluchátka, která vám umožňují zaznamenat vnější zvuky, nezesilujte hlasitost tak, abyste neslyšeli, co se kolem vás děje. Zvuk může klamat. Časem se vaše příjemná úroveň sluchu adaptuje na hlasitější zvuk. Takže to, co zní normálně, může být vlastně hlasité a pro váš sluch škodlivé. Chraňte se před tím nastavením přehrávače na bezpečnou hlasitost PŘEDTÍM, než se váš sluch adaptujte. Bezpečnou hlasitost nastavíte takto: Začněte nastavovat hlasitost od tichého zvuku. Pomalu hlasitost zesilujte, až zvuk uslyšíte normálně a jasně, bez deformace. Jakmile jste nastavili příjemnou hlasitost: Použijte toto nastavení. Upozornění: Pro připojení k počítači použijte pouze dodané potažené kabely. Riziko radiového rušení způsobeného kabelem sluchátek nebo mikrofonu omezíte tak, že použijete pouze adekvátní příslušenství s kabelem dlouhým maximálně 3 m. 11

12 Přehrávání skladeb (režim PLAYER) Příprava: Stahování (v R L Zapněte přehráv 1 Pro Kanadu Pro USA 2 Zvolte PLAYER. Pokud jste již PLA tento krok přesko Tlačítko HOLD Jeho aktivováním zabráníte v nechtěném ovládání přehrávače při náhodném stisknutí tlačítek. Zabrání: Náhodnému zapnutí přehrávače a tak vybití baterie. Přerušení přehrávání nebo nahrávání. Zapnutí Vypnutí (před operací) Zvolte seznam sk Záznam přehrajet seznamu skladeb (Podpo Spusťte přehrává Upravte hlasitos Přehrávání se na seznamu zastaví. Opakování od A do B Přehrávání se opakuje mezi dvěma body. Na začátku v bodě (A) stiskněte [-MODE/ ENTER] a na konci v bodě B ho stiskněte znovu. [-MODE/ ENTER] pro ukončení. Zastavení a vypnutí Přehrávač se za Obnovení Pok pře kde 12

13 iz str. 2) a nahrávání skladeb (viz str. 5) ač. YER zvolili, čte. a podržte a podržte do 5 sekund Pokud je již zvolen PLAYER, přehrávání se spustí. do 5 sekund ladeb. e zvolením FM RADIO. PLAYER a podržte FM RADIO do 5 sekund do 5 sekund XXX...XXX ruje pouze podseznamy, pokud existují.) ní. t. konci or Celkový počet skladeb a číslo seznamu skladeb Název skladby Název seznamu skladeb Doba přehrávání Celkový počet skladeb a číslo skladby. 10 sekund vypne. ud znovu stisknete, hrávání se obnoví v místě, jste ho přerušili. Přeskočení Vyhledávání Během přehrávání posuňte a podržte Dopředu Dopředu Dozadu Dozadu 13

14 Další funkce režimu PLAYER Za krokem 2 a podržte Pos Změna kvality zvuku NORMAL: Beze změny ROCK: Přidá důraz JAZZ: Přidá klubovou atmosféru CLASSIC: Přidá atmosféru koncertního sálu POP: Zjasňuje výšky USER: Můžete si nastavit BASY a VÝŠKY v rozsahu -4 až +4 Opakované a náhodné přehrávání NORMAL: Normální přehrávání 1 : Opakování 1 skladby : Opakování všech skladeb na seznamu RAND: Přehraje všechny skladby na seznamu náhodným způsobem Informace o skladbě Zobrazí název, interpreta a datum. Odstranění skladeb a seznamů REŽIM ODSTRA (viz str. 6) 14

15 Každý krok proveďte během 5 sekund uňte a podržte Zvolte kvalitu zvuku. NORMAL TREBLE Ukončete menu režimu. ROCK BASS JAZZ POP CLASSIC Zvolte režim přehrávání. RANDOM RAND ALL REPEAT NORMAL (Normální přehrávání) ONE REPEAT Zvolte informaci. NĚNÍ MP3 nebo WMA nebo WAV I když tlačítko nestisknete a nepodržíte, zobrazení se po pár sekundách vrátí k předchozímu. 15

16 Používání rádia (režim FM RADIO) R L 1 Zapněte přehráva Prodlužte kabel sluchátek. 2 Zvolte FM RADIO Pokud jste již FM zvolili, tento krok skočte. 3 Zvolte režim ručn nebo předvolenéh ladění. Uvolněte Vypnutí a podržte. Přehrávač se vypne po 3 sekundách. 4 5 Zvolte stanici. V ručním režimu p automatické laděn stanici. Upravte hlasitost. Nahrávání z rádia Během poslechu rádia. Nahrávání se spustí a spustí se také časovač nahrávání. Čas nahrávání Zobrazení volného času [-MODE/ ENTER]. Čas nahrávání zobrazíte opakovaným stisknutím. 16

17 č. a podržte Pokud je již zvolen PLAYER, přehrávání se spustí.. RADIO pře- a podržte do 5 sekund do 5 sekund ího o Ruční Předvolené osuňte a podržte tlačítko, dokud se nerozeběhne í. Ladění se zastaví, jakmile přehrávač najde první or Zobrazení volného času Zastavení [-MODE/ ENTER]. Čas nahrávání zobrazíte opakovaným stisknutím. [REC/STOP]. 17

18 Další funkce režimu FM RADIO a podržte Po Za krokem3 Přednastavení stanicevení) (pouze režim přednastavení) Můžete uložit až 20 stanic. Změna kroku ladění Změňte podle oblasti. Uvědomte si, že změnou kroku ladění smažete všechny přednastavené stanice. Změna režimu příjmu Pokud je příjem slabý, zvolte CITY. 18

19 Každý krok proveďte během 5 sekund suňte [MEMORY MODE] 4 [BAND STEP, RECEPTION] 4 a podržte Zvolte frekvenci. Zvolte kanál. Ukončete menu režimu M01 M20 Zvolte krok. Ukončete menu režimu. 200 khz 100 khz 50 khz Zvolte režim příjmu. CITY NORMAL I když tlačítko nestisknete a nepodržíte, zobrazení se po pár sekundách vrátí k předchozímu. 19

20 Hlasové nahrávání (režim IC RECORDER) Mikrofon 2 Zvolte IC RE Uvolněte. 1 Zapněte přehrávač. a podržte Pokud je již zvolen PLAYER, přehrávání se spustí. 3 4 Spusťte nah Hovořte do Zobrazení volného času Zastavení [-MODE/-ENTER]. Čas nahrávání zobrazíte Přehrávání opakovaným stisknutím. záznamu [REC/STOP]. Po přehrání 1 zaznamenané sklad pohotovostního režimu. Během p a přepnete do pohotovostního re Obnovení Pokud příště stisknet obnoví v místě, kde j Přehrávání od A do B 20

21 CORDER. a podržte 5 sekund 5 sekund rávání. mikrofonu. Čas nahrávání by se přehrávač přepne do řehrávání přehrávač zastavíte žimu opakovaným stisknutím. e, přehrávání se ste ho přerušili. (viz str. 4) Přeskočení Vyhledávání Dopředu Dozadu Během přehrávání posuňte a podržte Jednou dopředu, dvakrát dozadu. Dopředu Dozadu Vypnuto a podržte (asi 3 sekundy) 21

22 Další funkce režimu IC RECORDER Za krokem 2 a podržte Výběr režimu nahrávání HQ: High quality (vysoká kvalita) SP: Standard play (standardní přehrávání) LP: Long play (dlouhotrvající přehrávání) Změna rychlosti přehrávání NORMAL: Normální SLOW 1: Zpomalené SLOW 2: Ještě pomalejší Odstranění skladeb REŽIM ODSTRANĚNÍ (viz dále) Zvolte Přehle (Max. prázdn Zvolte přehr 22

23 Každý krok proveďte během 5 sekund a podržte režim nahrávání d časů nahrávání (v hodinách) možné časy, pokud je přehrávač ý (bez souborů).) rychlost ávání. Mode NORMAL SLOW1 SLOW2 Mode SV- MP20V HQ 3 SP 6 LP 9 SV- MP30V HQ SP LP X X X Ukončete menu režimu I když tlačítko nestisknete a nepodržíte, zobrazení se po pár sekundách vrátí k předchozímu. 23

24 Odstranění skladeb a seznamů V každém z režimů přehrávače můžete odstranit jak jednotlivé skladby (SINGLE TRACK), tak seznam skladeb (PLAYLIST) nebo všechny skladby (ALL). Zvolte režim a podržte Stiskně Režim PLAYER (viz str. 4, krok 1, 2) Zvolte režim ERASE (zastavení přehrávání) POZNÁMKA: Než vyberete skladbu, kterou chcete odstranit, musíte nejdříve zvolit seznam skladeb, ve kterém je uložena. (viz str. 4, krok 1-3) Režim IC RECORDER (viz tato str., krok 1, 2) SING PLAYL (Pouze re Můžete také odstranit seznamy a skladby na počítači, pokud je otevřená složka přehrávače. (viz str. 2) 24

25 Každý krok proveďte během 5 sekund te SINGLE TRACK Celkový počet skladeb PLAYLIST Číslo skladby Položka je odstraněna. Dále stiskněte a podržte [-MODE/-ENTER]. Zobrazení se vrátí na původní. LE TRACK IST ALL žim PLAYER.) PLAYER ALL FM RADIO XXX XXX (Podseznamy, pokud existují.) Až se zobrazí Deleting..., položka je smazána a displej se automaticky vrátí k původnímu zobrazení. Až se zobrazí Deleting..., položka je smazána a displej se automaticky vrátí k původnímu zobrazení. V režimu PLA- YER: Displej zobrazí NO TRACK PLAY. 25

26 Více informací získáte na adrese: Panasonic Czech Rep., s. r. o. Křižíkova 237/36A Praha 8 obchodní oddělení: centrální fax: info@panasonic.cz pcsserv@panasonic.cz aktuální info na
