1 KATALOG OCELOVÝCH VÝROBKŮ STAVEBNÍ SKUPINA EUROVIA CS ZÁVOD OSTRAVA

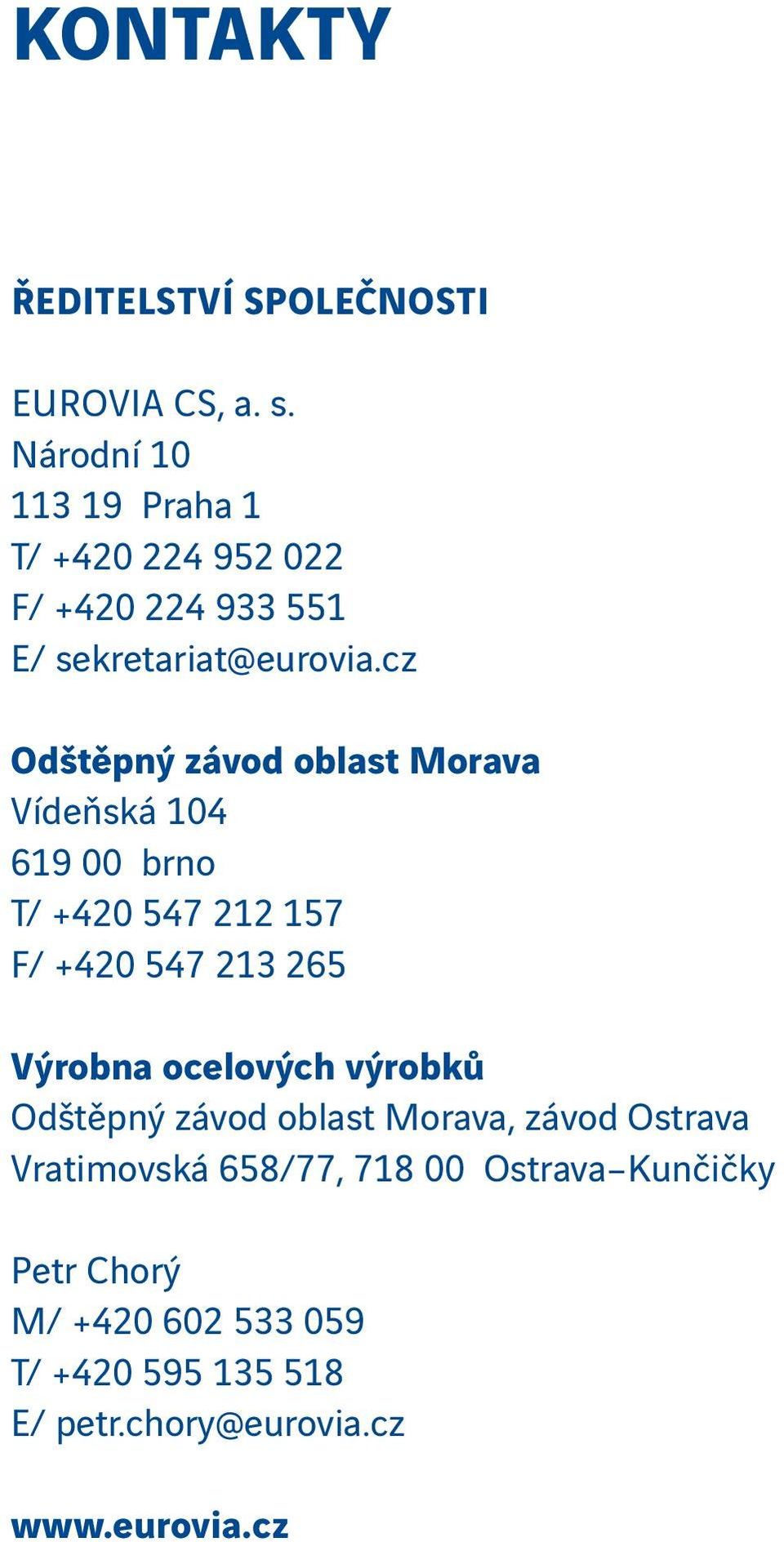

2 KONTAKTY ředitelství společnosti eurovia cs, a. s. Národní Praha 1 T/ F/ E/ sekretariat@eurovia.cz Odštěpný závod oblast Morava Vídeňská brno T/ F/ Výrobna ocelových výrobků Odštěpný závod oblast Morava, závod Ostrava Vratimovská 658/77, Ostrava Kunčičky Petr Chorý M/ T/ E/ petr.chory@eurovia.cz

3 OBSAH Armovna Atypické ocelové výrobky Ocelové mostní zábradlí typu Luboš Ocelové mostní zábradlí typu Petr Ocelové zábradelní svodidlo

4 ARMOVNA Na společné cestě 4

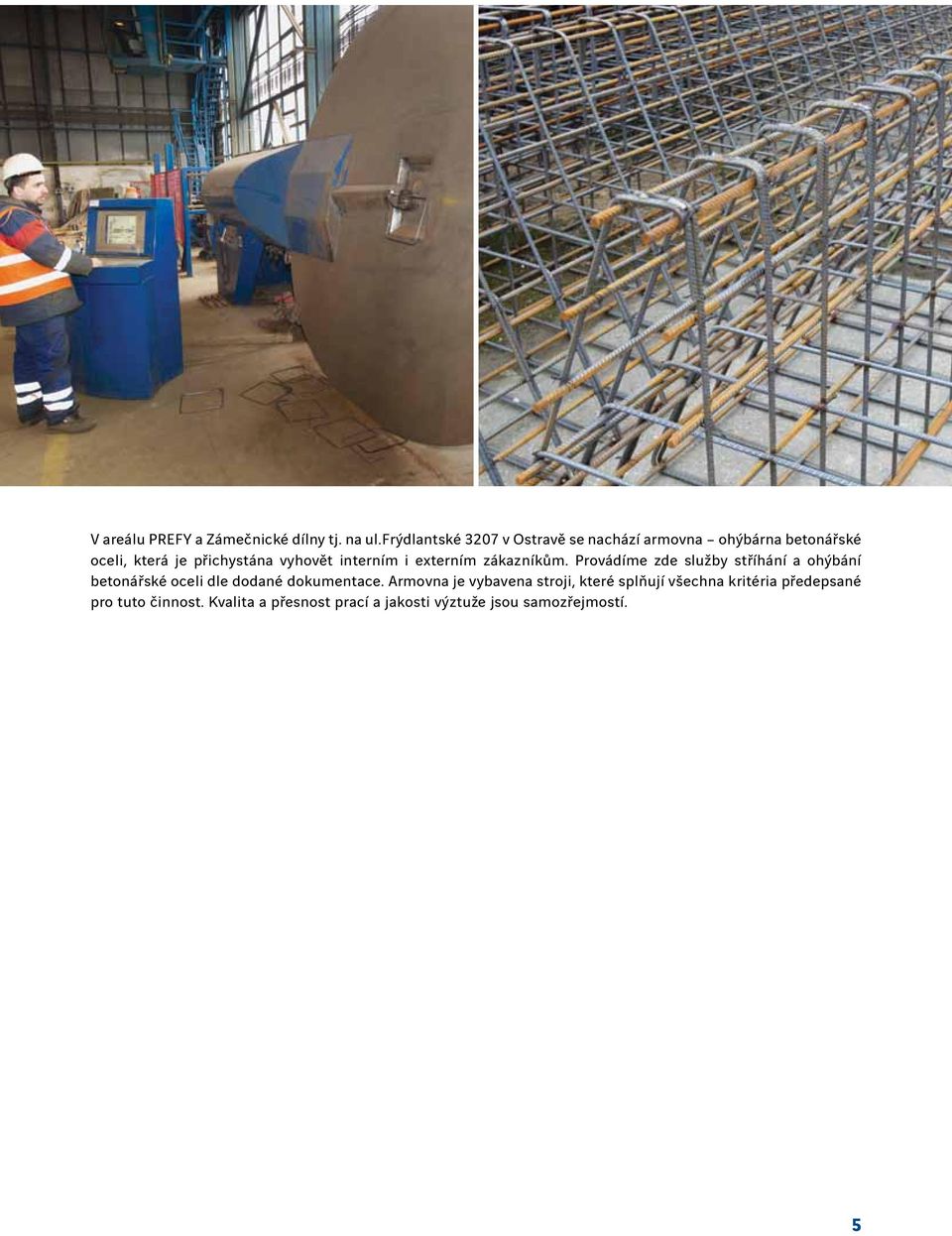

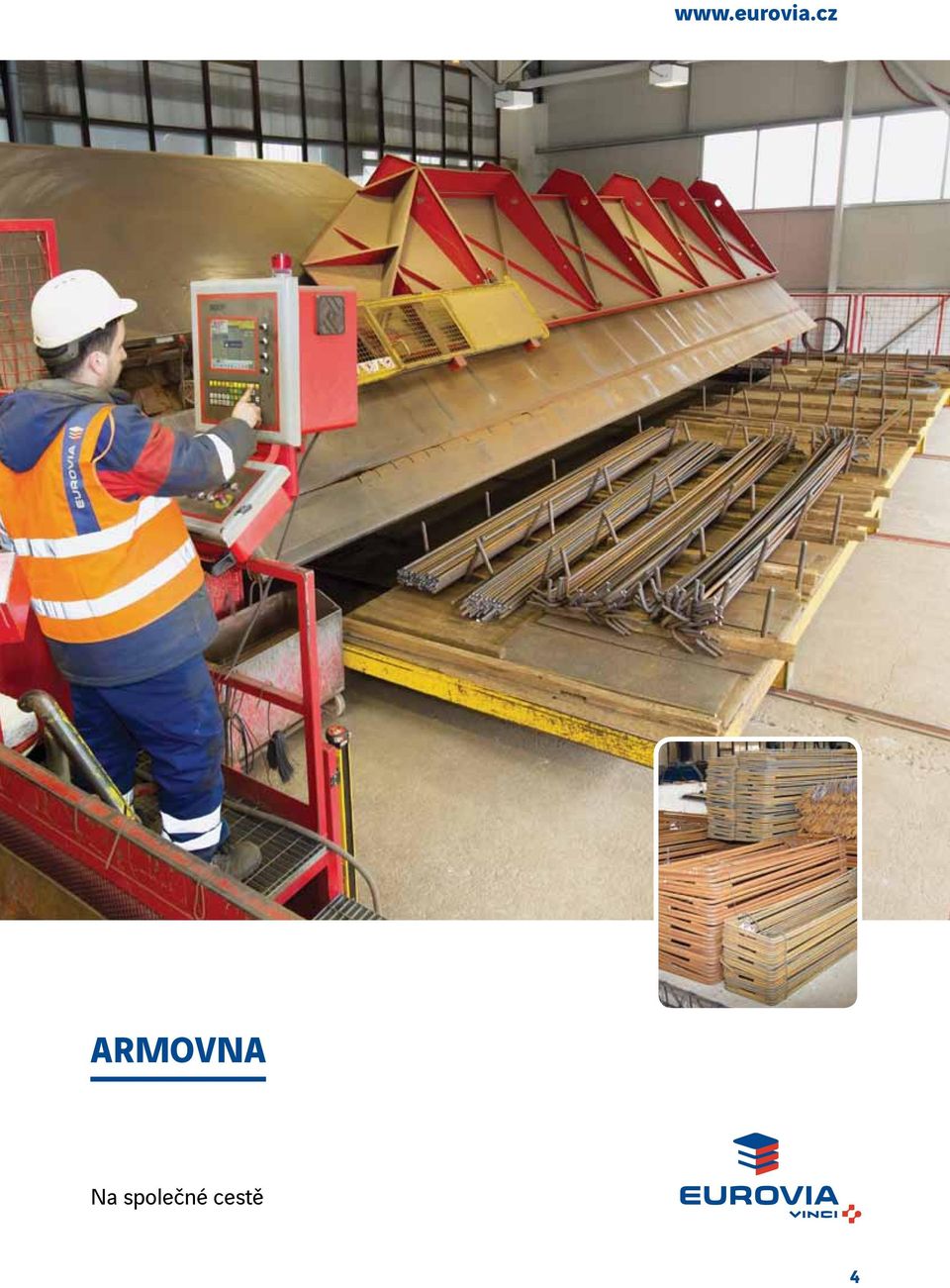

5 V areálu PREFY a Zámečnické dílny tj. na ul.frýdlantské 3207 v Ostravě se nachází armovna ohýbárna betonářské oceli, která je přichystána vyhovět interním i externím zákazníkům. Provádíme zde služby stříhání a ohýbání betonářské oceli dle dodané dokumentace. Armovna je vybavena stroji, které splňují všechna kritéria předepsané pro tuto činnost. Kvalita a přesnost prací a jakosti výztuže jsou samozřejmostí. 5

6 ATYPICKÉ OCELOVÉ VÝROBKY Na společné cestě 6

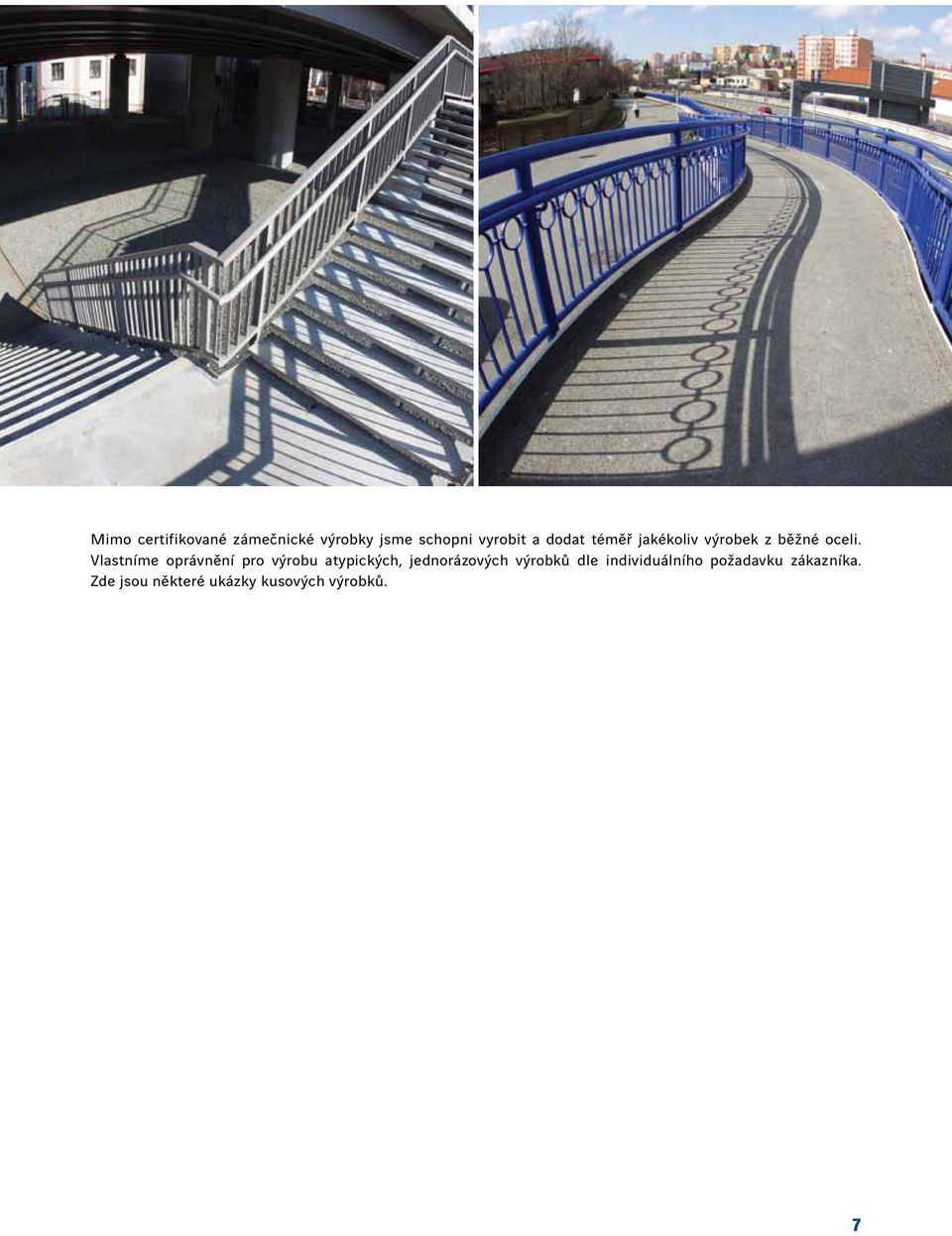

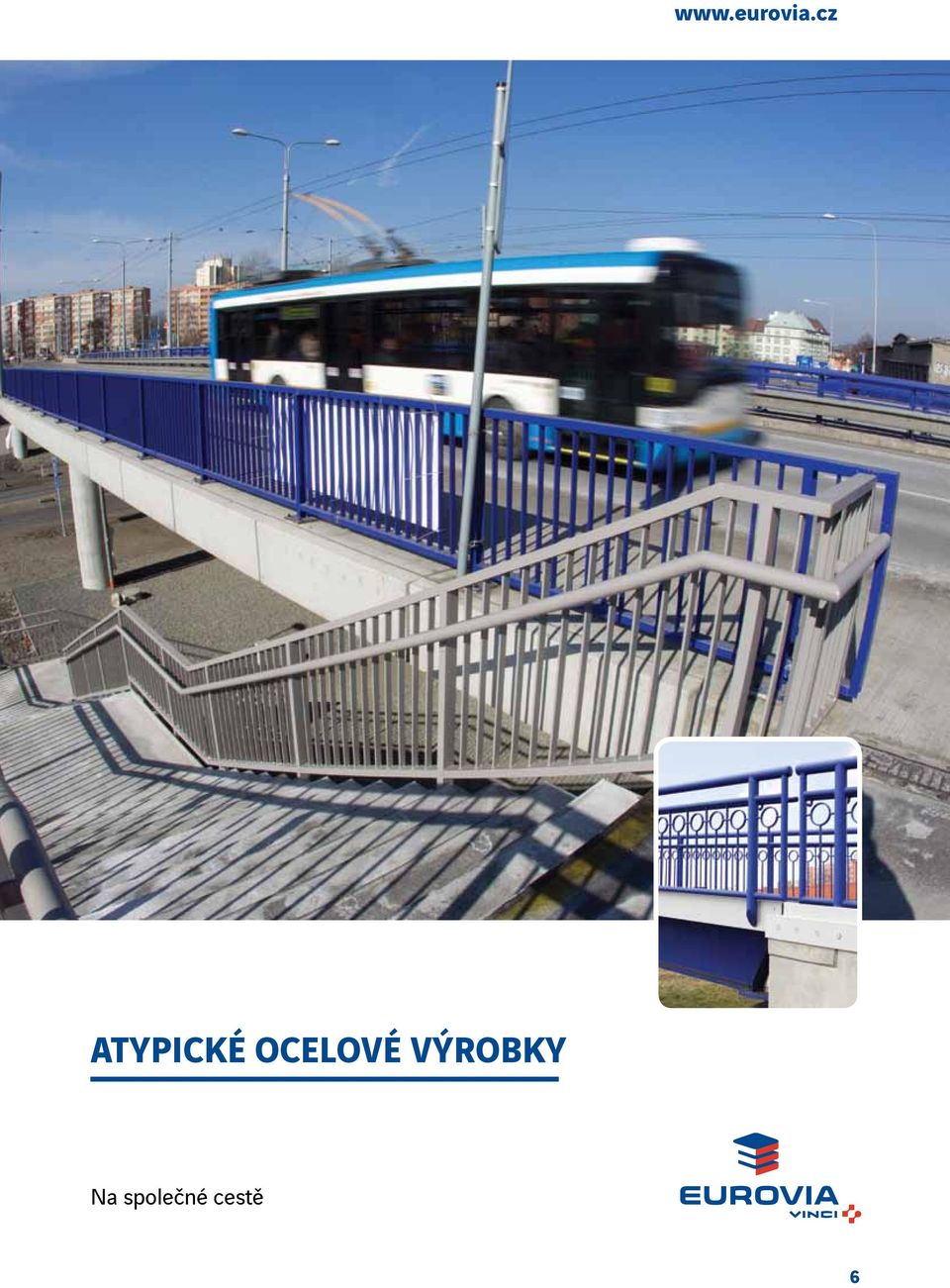

7 Mimo certifikované zámečnické výrobky jsme schopni vyrobit a dodat téměř jakékoliv výrobek z běžné oceli. Vlastníme oprávnění pro výrobu atypických, jednorázových výrobků dle individuálního požadavku zákazníka. Zde jsou některé ukázky kusových výrobků. 7

8 Ocelové zábradlí typ Luboš Na společné cestě 8

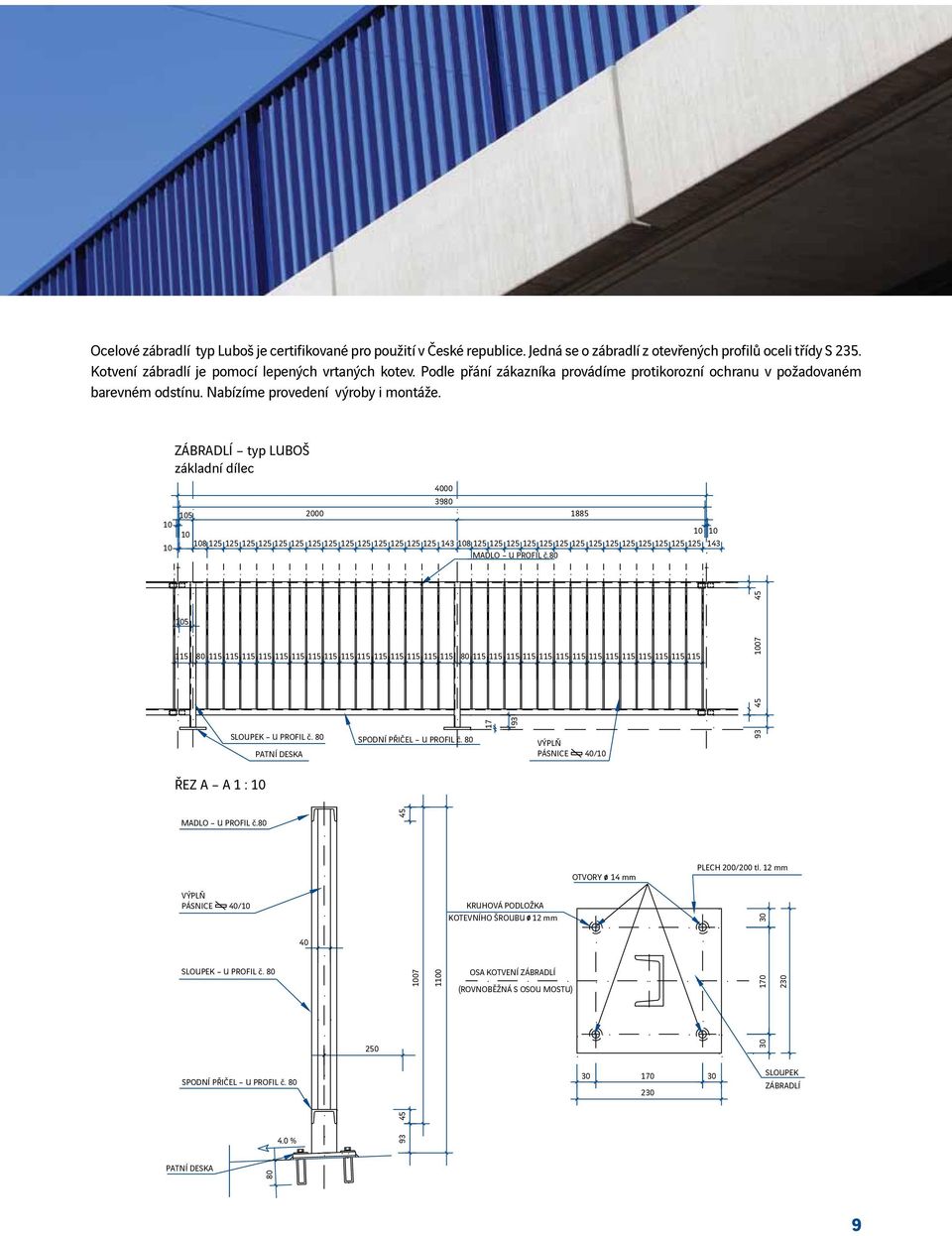

9 Ocelové zábradlí typ Luboš je certifikované pro použití v České republice. Jedná se o zábradlí z otevřených profilů oceli třídy S 235. Kotvení zábradlí je pomocí lepených vrtaných kotev. Podle přání zákazníka provádíme protikorozní ochranu v požadovaném barevném odstínu. Nabízíme provedení výroby i montáže. ZÁBRADLÍ typ LUBOŠ základní dílec MADLO U PROFIL č SLOUPEK U PROFIL č. 80 PATNÍ DESKA SPODNÍ PŘIČEL U PROFIL č. 80 VÝPLŇ PÁSNICE 40/10 93 ŘEZ A A 1 : 10 MADLO U PROFIL č OTVORY 14 mm PLECH 200/200 tl. 12 mm VÝPLŇ PÁSNICE 40/10 SLOUPEK U PROFIL č KRUHOVÁ PODLOŽKA KOTEVNÍHO ŠROUBU 12 mm OSA KOTVENÍ ZÁBRADLÍ (ROVNOBĚŽNÁ S OSOU MOSTU) SPODNÍ PŘIČEL U PROFIL č SLOUPEK ZÁBRADLÍ 4.0 % PATNÍ DESKA 9

10 Ocelové zábradlí typ PETR Na společné cestě 10

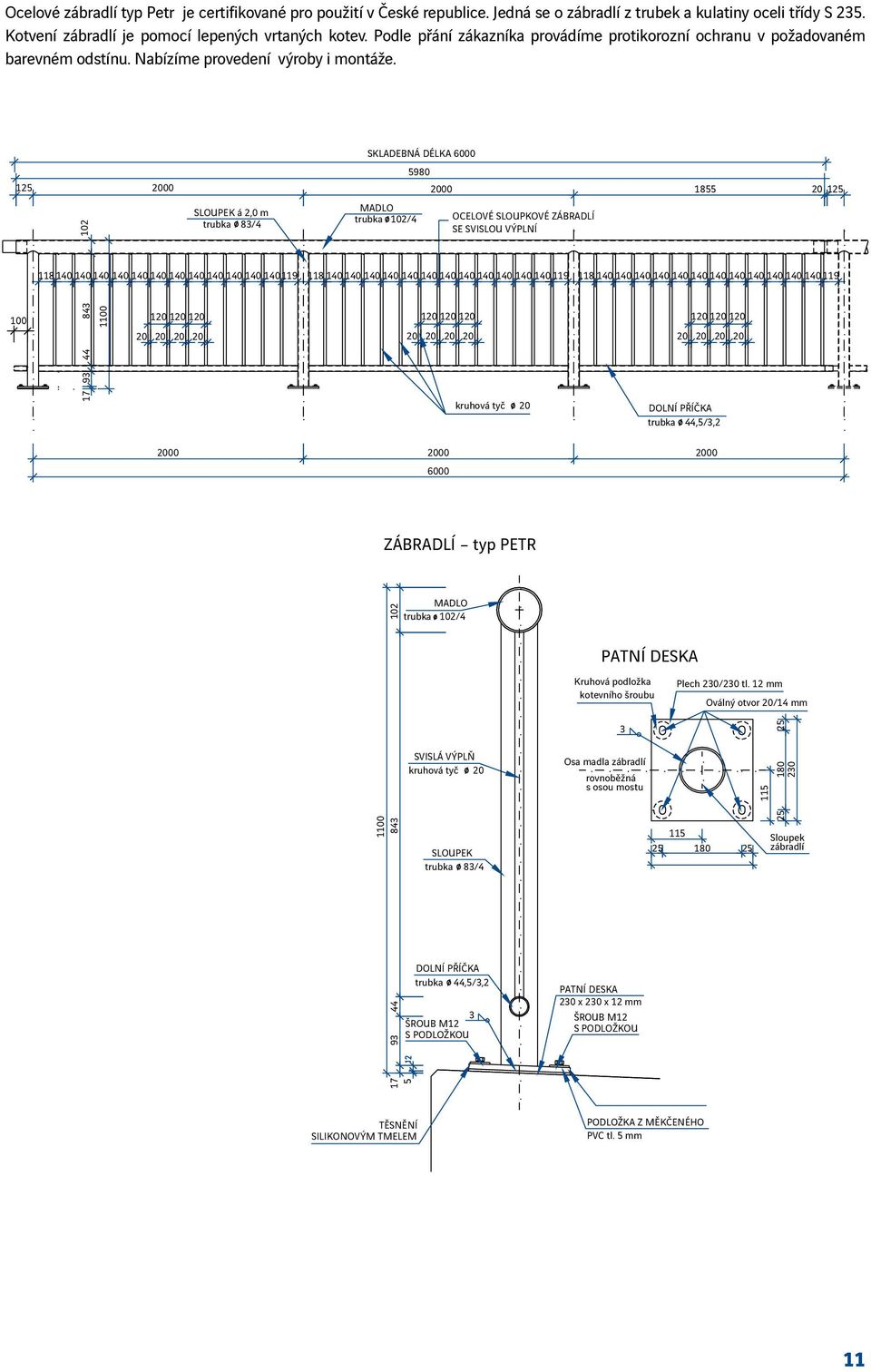

11 Ocelové zábradlí typ Petr je certifikované pro použití v České republice. Jedná se o zábradlí z trubek a kulatiny oceli třídy S 235. Kotvení zábradlí je pomocí lepených vrtaných kotev. Podle přání zákazníka provádíme protikorozní ochranu v požadovaném barevném odstínu. Nabízíme provedení výroby i montáže. SKLADEBNÁ DÉLKA SLOUPEK á 2,0 m trubka 83/4 MADLO trubka 102/4 OCELOVÉ SLOUPKOVÉ ZÁBRADLÍ SE SVISLOU VÝPLNÍ kruhová tyč 20 DOLNÍ PŘÍČKA trubka 44,5/3, ZÁBRADLÍ typ PETR MADLO trubka 102/4 SVISLÁ VÝPLŇ kruhová tyč 20 SLOUPEK trubka 83/4 DOLNÍ PŘÍČKA trubka 44,5/3,2 3 ŠROUB M12 S PODLOŽKOU PATNÍ DESKA Kruhová podložka kotevního šroubu 3 Osa madla zábradlí rovnoběžná s osou mostu PATNÍ DESKA 230 x 230 x 12 mm ŠROUB M12 S PODLOŽKOU Plech 230/230 tl. 12 mm Oválný otvor 20/14 mm Sloupek zábradlí TĚSNĚNÍ SILIKONOVÝM TMELEM PODLOŽKA Z MĚKČENÉHO PVC tl. 5 mm 11

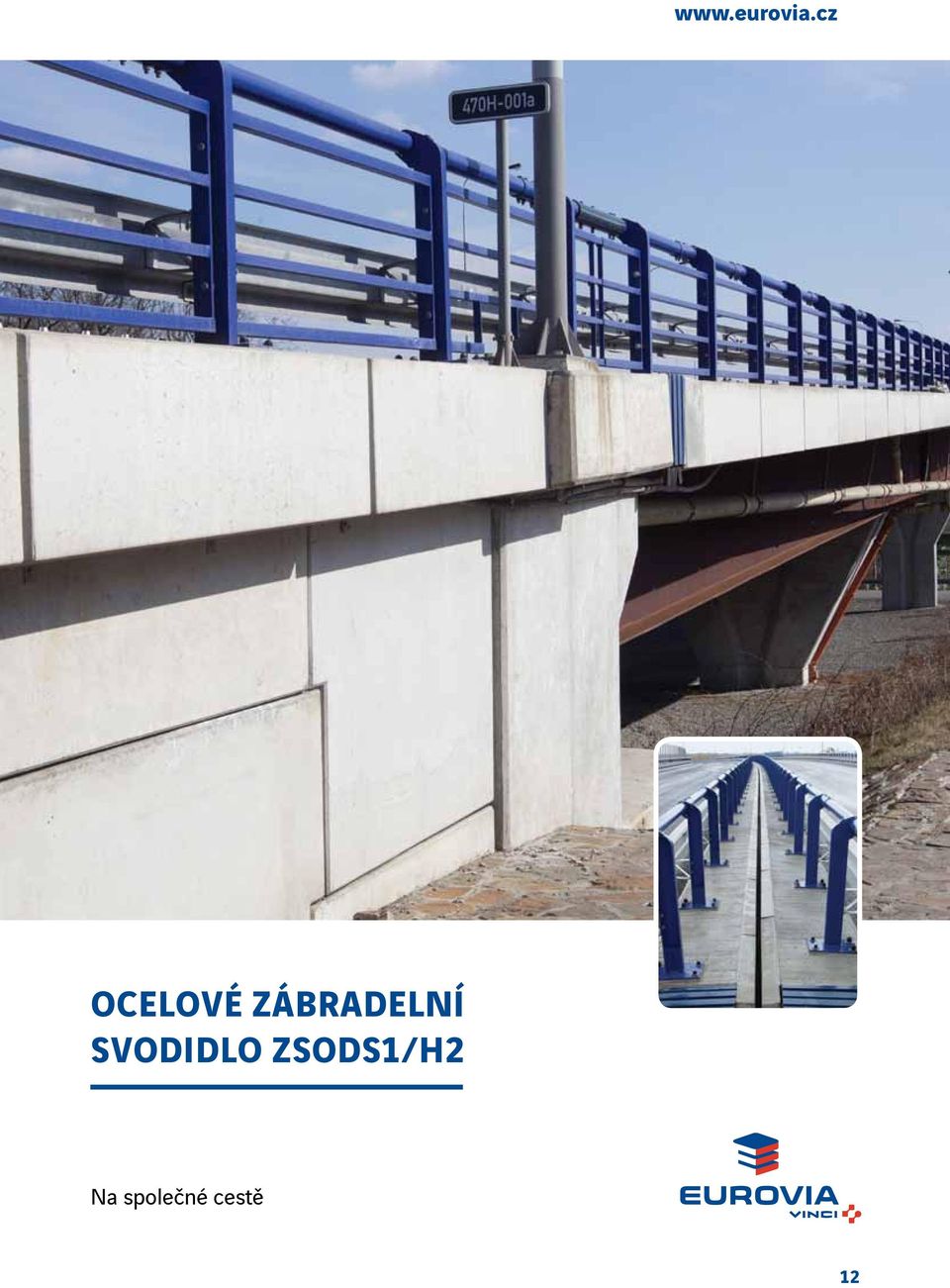

12 Ocelové zábradelní svodidlo ZSODS1/H2 Na společné cestě 12

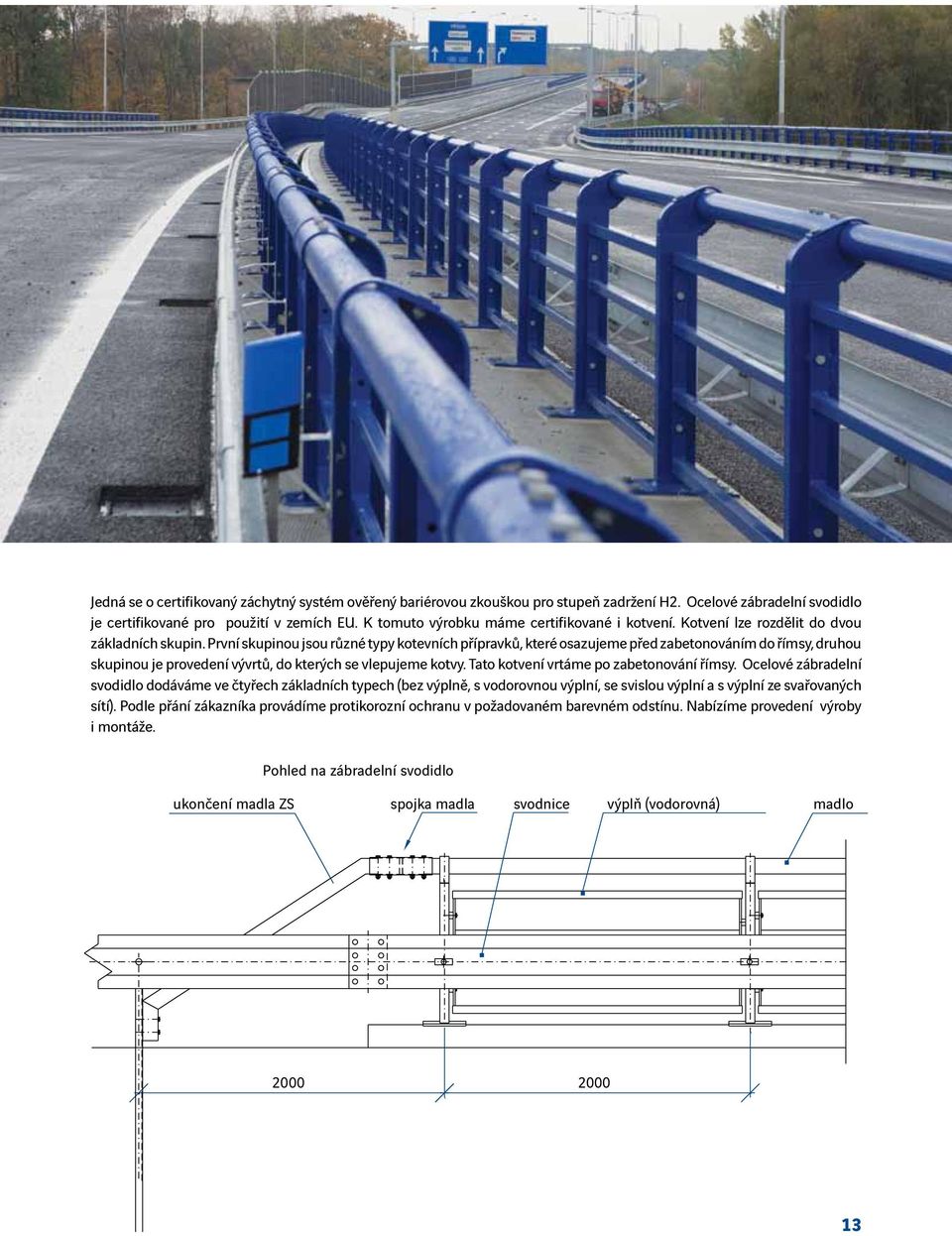

13 Jedná se o certifikovaný záchytný systém ověřený bariérovou zkouškou pro stupeň zadržení H2. Ocelové zábradelní svodidlo je certifikované pro použití v zemích EU. K tomuto výrobku máme certifikované i kotvení. Kotvení lze rozdělit do dvou základních skupin. První skupinou jsou různé typy kotevních přípravků, které osazujeme před zabetonováním do římsy, druhou skupinou je provedení vývrtů, do kterých se vlepujeme kotvy. Tato kotvení vrtáme po zabetonování římsy. Ocelové zábradelní svodidlo dodáváme ve čtyřech základních typech (bez výplně, s vodorovnou výplní, se svislou výplní a s výplní ze svařovaných sítí). Podle přání zákazníka provádíme protikorozní ochranu v požadovaném barevném odstínu. Nabízíme provedení výroby i montáže. Pohled na zábradelní svodidlo ukončení madla ZS spojka madla svodnice výplň (vodorovná) madlo

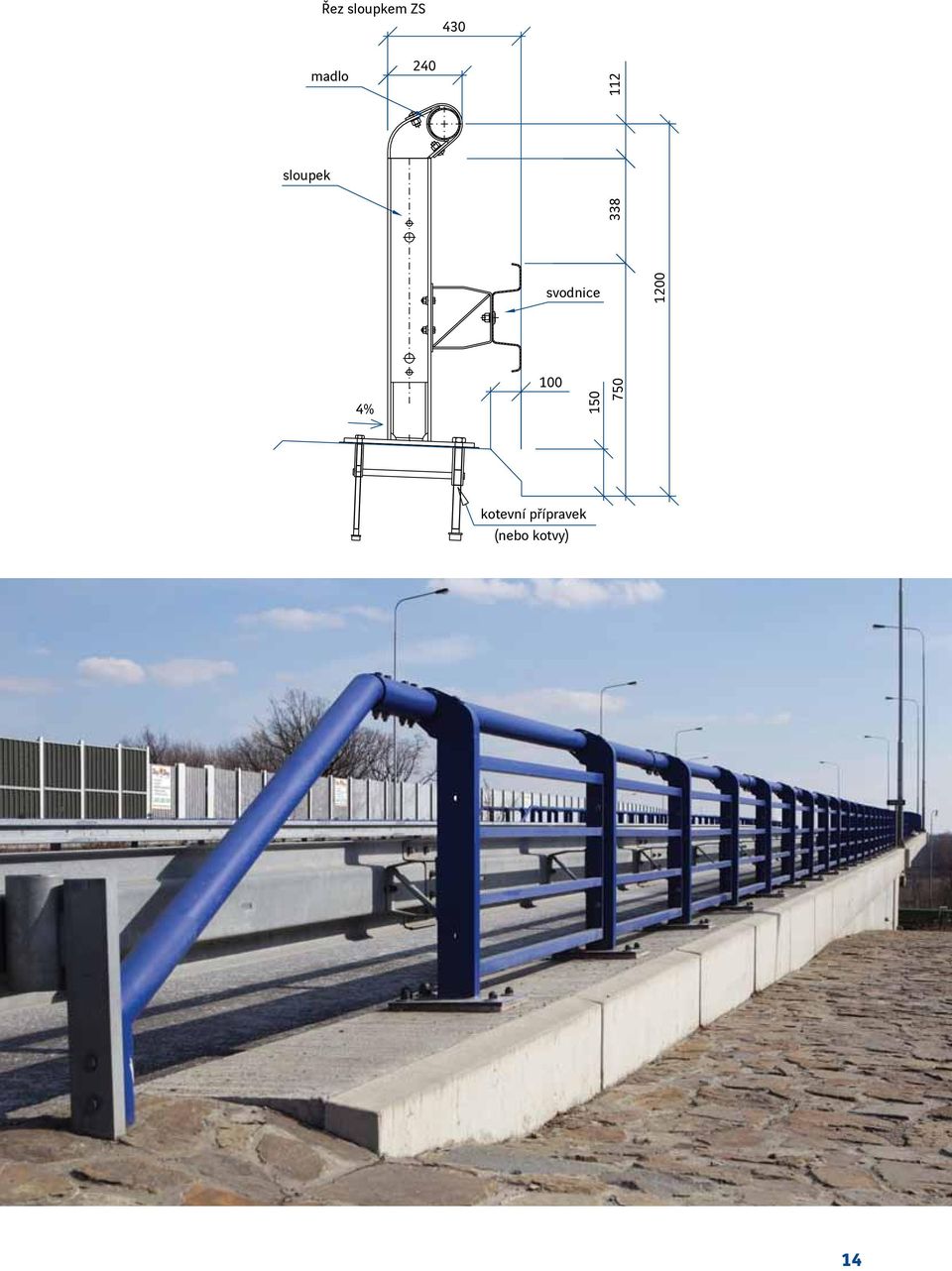

14 Řez sloupkem ZS 430 madlo sloupek svodnice 4% kotevní přípravek (nebo kotvy) 14
