... nová, modulární, nízkonákladová, bezobslužná separace bioplynu na biocng. MOBILNÍ ZAŘÍZENÍ NA VÝROBU BioCNG Bio CNG

Transkript

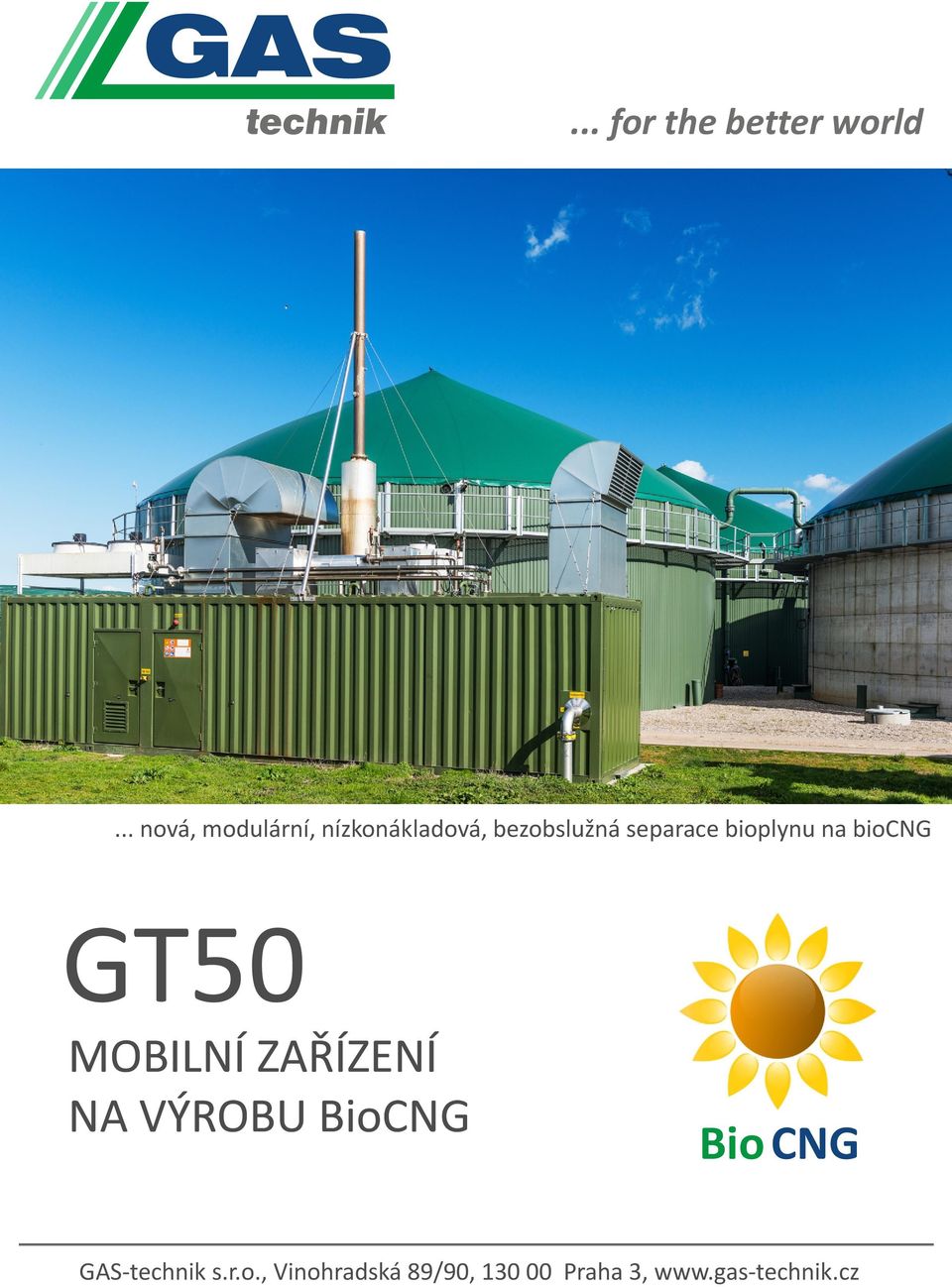

1 GAS technik... for the better world... nová, modulární, nízkonákladová, bezobslužná separace bioplynu na biocng GT50 MOBILNÍ ZAŘÍZENÍ NA VÝROBU BioCNG

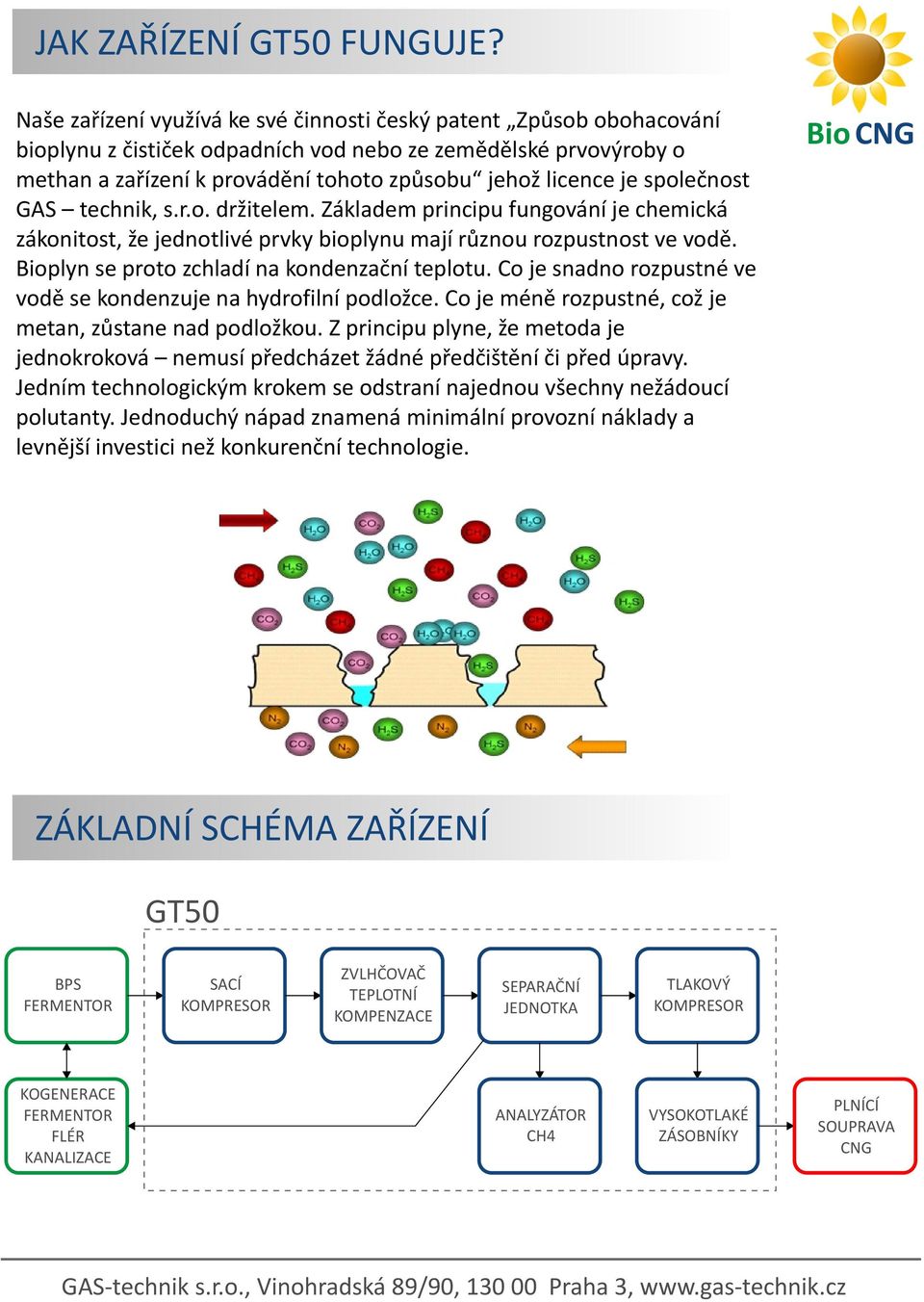

2 JAK ZAŘÍZENÍ GT50 FUNGUJE? Naše zařízení využívá ke své činnosti český patent Způsob obohacování bioplynu z čističek odpadních vod nebo ze zemědělské prvovýroby o methan a zařízení k provádění tohoto způsobu jehož licence je společnost GAS technik, s.r.o. držitelem. Základem principu fungování je chemická zákonitost, že jednotlivé prvky bioplynu mají různou rozpustnost ve vodě. Bioplyn se proto zchladí na kondenzační teplotu. Co je snadno rozpustné ve vodě se kondenzuje na hydrofilní podložce. Co je méně rozpustné, což je metan, zůstane nad podložkou. Z principu plyne, že metoda je jednokroková nemusí předcházet žádné předčištění či před úpravy. Jedním technologickým krokem se odstraní najednou všechny nežádoucí polutanty. Jednoduchý nápad znamená minimální provozní náklady a levnější investici než konkurenční technologie. ZÁKLADNÍ SCHÉMA ZAŘÍZENÍ GT50 BPS FERMENTOR KOGENERACE FERMENTOR FLÉR KANALIZACE SACÍ KOMPRESOR ZVLHČOVAČ TEPLOTNÍ KOMPENZACE SEPARAČNÍ JEDNOTKA TLAKOVÝ KOMPRESOR ANALYZÁTOR CH4 VYSOKOTLAKÉ ZÁSOBNÍKY PLNÍCÍ SOUPRAVA CNG

3 POPIS ZAŘÍZENÍ GT50 Naše základní zařízení, které vyrábíme pod typovým označením Separační stanice GT-50, je konstruováno na výrobu biometanu zpracováním (separací) bioplynu na kvalitu zemního plynu, kdy následným stlačením vzniká CNG. Separační stanice GT 50 umožňuje nepřetržitý provoz, použitý systém splňuje všechny požadavky na bezobslužný automatický provoz s návazností na hlídací a bezpečnostní prvky. Automatické ovládání Separační stanice GT 50 je realizováno speciálně navrženým řídícím systémem s využitím vlastního software, jehož výhodou on-line dálkový dozor stanic s diagnostikou provozu. Separační stanice GT- 50 je svým kontejnerovým provedením velmi dobrým řešením pro čištění bioplynů nebo odpadních plynů v nejrůznějších podmínkách a prostorách. Je možno ji umístit do výrobních prostor nebo volně na pozemek dle požadavku zákazníka. V případě čištění skládkových plynů je také možno ji přemisťovat. Svým kontejnerovým - mobilním provedením navíc odbourává i náklady na případné stavební řízení. Separační stanice GT-50 je vedena jako dočasná stavba, je přivezena v kontejneru a připojena na příruby. VÝROBA KONTEJNERŮ PRO SEPARAČNÍ JEDNOTKY

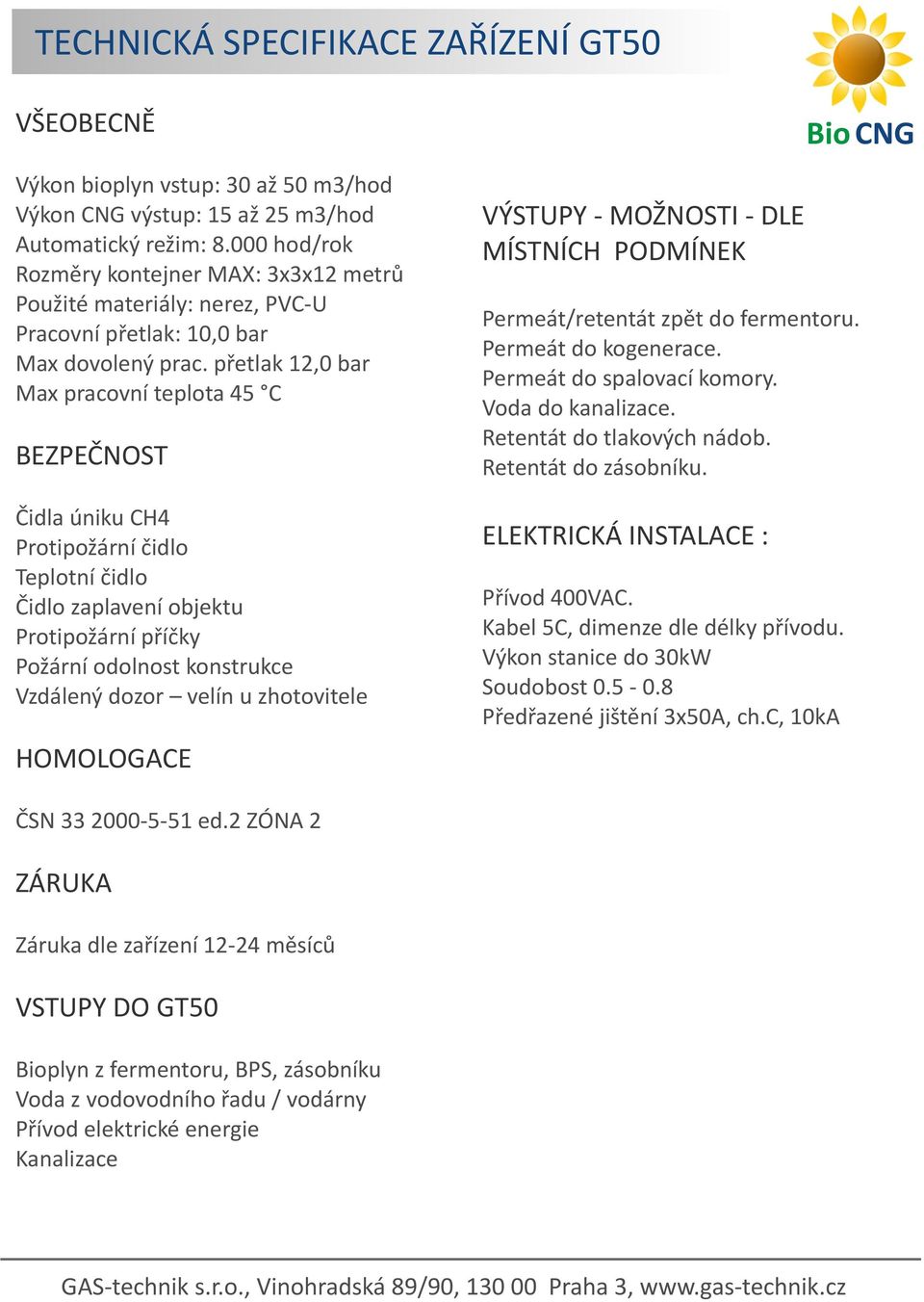

4 TECHNICKÁ SPECIFIKACE ZAŘÍZENÍ GT50 VŠEOBECNĚ Výkon bioplyn vstup: 30 až 50 m3/hod Výkon CNG výstup: 15 až 25 m3/hod Automatický režim: hod/rok Rozměry kontejner MAX: 3x3x12 metrů Použité materiály: nerez, PVC-U Pracovní přetlak: 10,0 bar Max dovolený prac. přetlak 12,0 bar Max pracovní teplota 45 C BEZPEČNOST Čidla úniku CH4 Protipožární čidlo Teplotní čidlo Čidlo zaplavení objektu Protipožární příčky Požární odolnost konstrukce Vzdálený dozor velín u zhotovitele VÝSTUPY - MOŽNOSTI - DLE MÍSTNÍCH PODMÍNEK Permeát/retentát zpět do fermentoru. Permeát do kogenerace. Permeát do spalovací komory. Voda do kanalizace. Retentát do tlakových nádob. Retentát do zásobníku. ELEKTRICKÁ INSTALACE : Přívod 400VAC. Kabel 5C, dimenze dle délky přívodu. Výkon stanice do 30kW Soudobost Předřazené jištění 3x50A, ch.c, 10kA HOMOLOGACE ČSN ed.2 ZÓNA 2 ZÁRUKA Záruka dle zařízení měsíců VSTUPY DO GT50 Bioplyn z fermentoru, BPS, zásobníku Voda z vodovodního řadu / vodárny Přívod elektrické energie Kanalizace

5 HLAVNÍ VÝHODY TECHNOLOGIE jedním technologickým krokem jsou odstraněny všechny nežádoucí příměsi CO2, sulfany, siloxany atd. zařízení je dodáváno v kontejneru bez pevného spojení s pozemkem vedeno jako dočasná stavba variabilní řešení pro různé kapacity, zařízení lze doplňovat následnými čistícími jednotkami, nastartování do několika minut zařízení je plně automatické, bezobslužné jedinou chemikálií je voda bezodpadová technologie veškeré komponenty jsou dodavatelsky zajištěny, není třeba zahajovat speciální výrobu

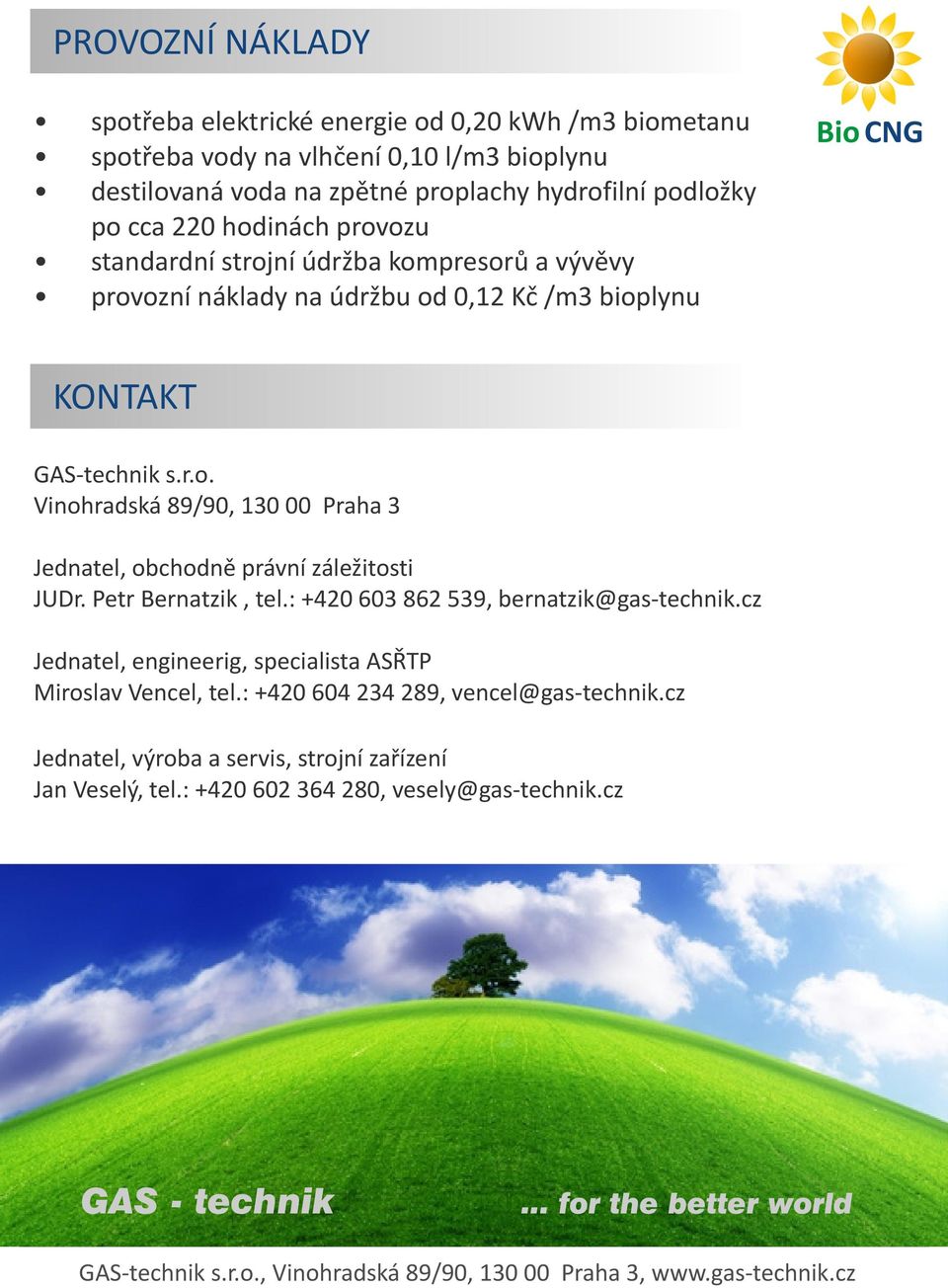

6 PROVOZNÍ NÁKLADY spotřeba elektrické energie od 0,20 kwh /m3 biometanu spotřeba vody na vlhčení 0,10 l/m3 bioplynu destilovaná voda na zpětné proplachy hydrofilní podložky po cca 220 hodinách provozu standardní strojní údržba kompresorů a vývěvy provozní náklady na údržbu od 0,12 Kč /m3 bioplynu KONTAKT GAS-technik s.r.o. Vinohradská 89/90, Praha 3 Jednatel, obchodně právní záležitosti JUDr. Petr Bernatzik, tel.: , bernatzik@gas-technik.cz Jednatel, engineerig, specialista ASŘTP Miroslav Vencel, tel.: , vencel@gas-technik.cz Jednatel, výroba a servis, strojní zařízení Jan Veselý, tel.: , vesely@gas-technik.cz GAS - technik... for the better world
