- teplotu - průtok, výkon - energii, objem. Napájení
|
|
- Richard Kopecký
- před 8 lety
- Počet zobrazení:
Transkript

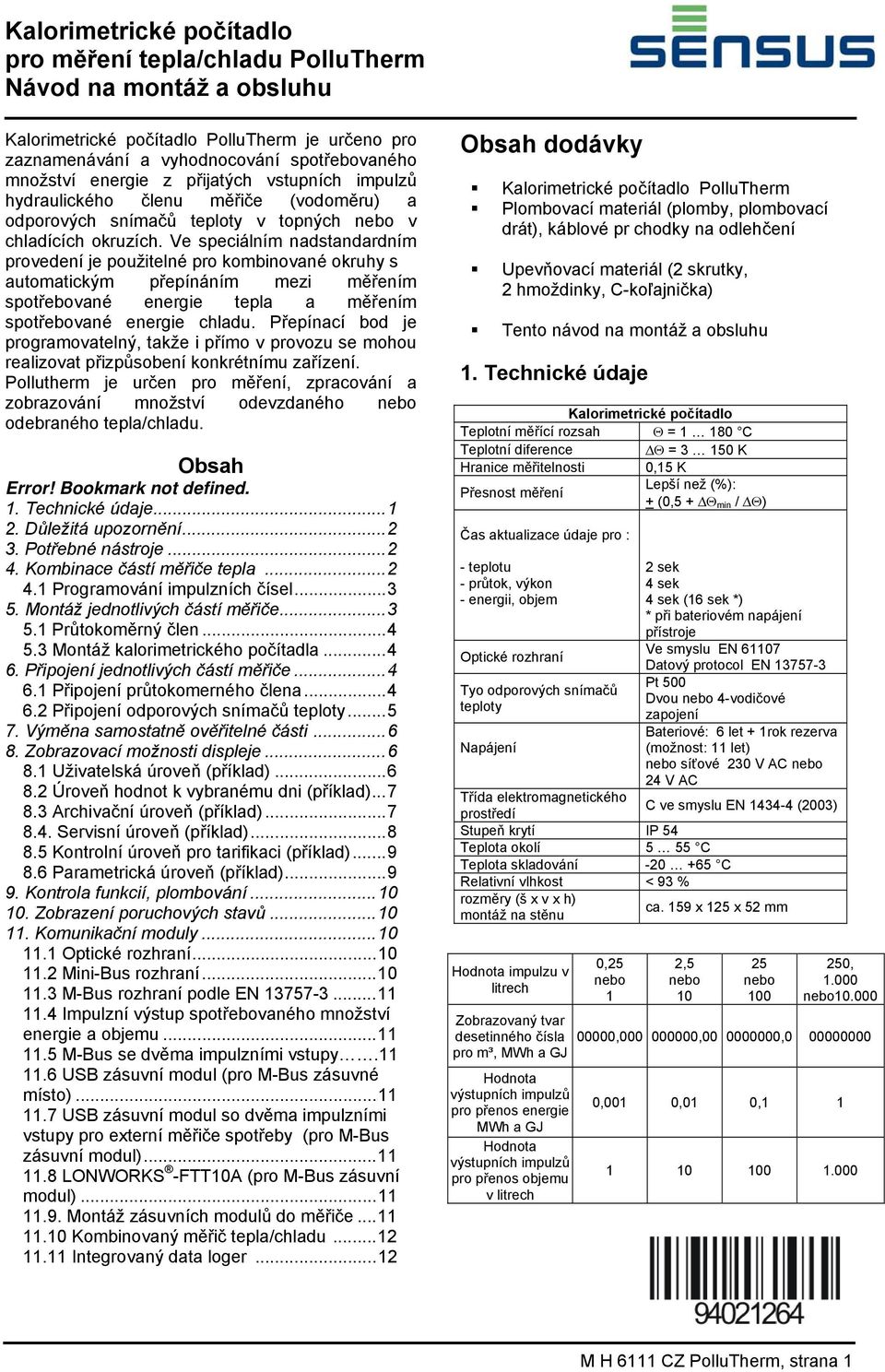

1 Kalorimetrické počítadlo pro měření tepla/chladu PolluTherm Kalorimetrické počítadlo PolluTherm je určeno pro zaznamenávání a vyhodnocování spotřebovaného množství energie z přijatých vstupních impulzů hydraulického členu měřiče (vodoměru) a odporových snímačů teploty v topných nebo v chladících okruzích. Ve speciálním nadstandardním provedení je použitelné pro kombinované okruhy s automatickým přepínáním mezi měřením spotřebované energie tepla a měřením spotřebované energie chladu. Přepínací bod je programovatelný, takže i přímo v provozu se mohou realizovat přizpůsobení konkrétnímu zařízení. Pollutherm je určen pro měření, zpracování a zobrazování množství odevzdaného nebo odebraného tepla/chladu. Obsah Error! Bookmark not defined. 1. Technické údaje Důležitá upozornění Potřebné nástroje Kombinace částí měřiče tepla Programování impulzních čísel Montáž jednotlivých částí měřiče Průtokoměrný člen Montáž kalorimetrického počítadla Připojení jednotlivých částí měřiče Připojení průtokomerného člena Připojení odporových snímačů teploty Výměna samostatně ověřitelné části Zobrazovací možnosti displeje Uživatelská úroveň (příklad) Úroveň hodnot k vybranému dni (příklad) Archivační úroveň (příklad) Servisní úroveň (příklad) Kontrolní úroveň pro tarifikaci (příklad) Parametrická úroveň (příklad) Kontrola funkcií, plombování Zobrazení poruchových stavů Komunikační moduly Optické rozhraní Mini-Bus rozhraní M-Bus rozhraní podle EN Impulzní výstup spotřebovaného množství energie a objemu M-Bus se dvěma impulzními vstupy USB zásuvní modul (pro M-Bus zásuvné místo) USB zásuvní modul so dvěma impulzními vstupy pro externí měřiče spotřeby (pro M-Bus zásuvní modul) LONWORKS -FTT10A (pro M-Bus zásuvní modul) Montáž zásuvních modulů do měřiče Kombinovaný měřič tepla/chladu Integrovaný data loger Obsah dodávky Kalorimetrické počítadlo PolluTherm Plombovací materiál (plomby, plombovací drát), káblové pr chodky na odlehčení Upevňovací materiál (2 skrutky, 2 hmoždinky, C-koľajnička) Tento návod na montáž a obsluhu 1. Technické údaje Kalorimetrické počítadlo Teplotní měřící rozsah = C Teplotní diference = K Hranice měřitelnosti 0,15 K Přesnost měření Lepší než (%): + (0,5 + min / ) Čas aktualizace údaje pro : - teplotu - průtok, výkon - energii, objem Optické rozhraní Tyo odporových snímačů teploty Napájení Třída elektromagnetického prostředí Stupeň krytí IP 54 Teplota okolí 5 55 C Teplota skladování C Relativní vlhkost < 93 % rozměry (š x v x h) montáž na stěnu Hodnota impulzu v litrech Zobrazovaný tvar desetinného čísla pro m³, MWh a GJ Hodnota výstupních impulzů pro přenos energie MWh a GJ Hodnota výstupních impulzů pro přenos objemu v litrech 0,25 nebo 1 2 sek 4 sek 4 sek (16 sek *) * při bateriovém napájení přístroje Ve smyslu EN Datový protocol EN Pt 500 Dvou nebo 4-vodičové zapojení Bateriové: 6 let + 1rok rezerva (možnost: 11 let) nebo síťové 230 V AC nebo 24 V AC C ve smyslu EN (2003) ca. 159 x 125 x 52 mm 2,5 nebo nebo , nebo , , , ,001 0,01 0, M H 6111 CZ PolluTherm, strana 1

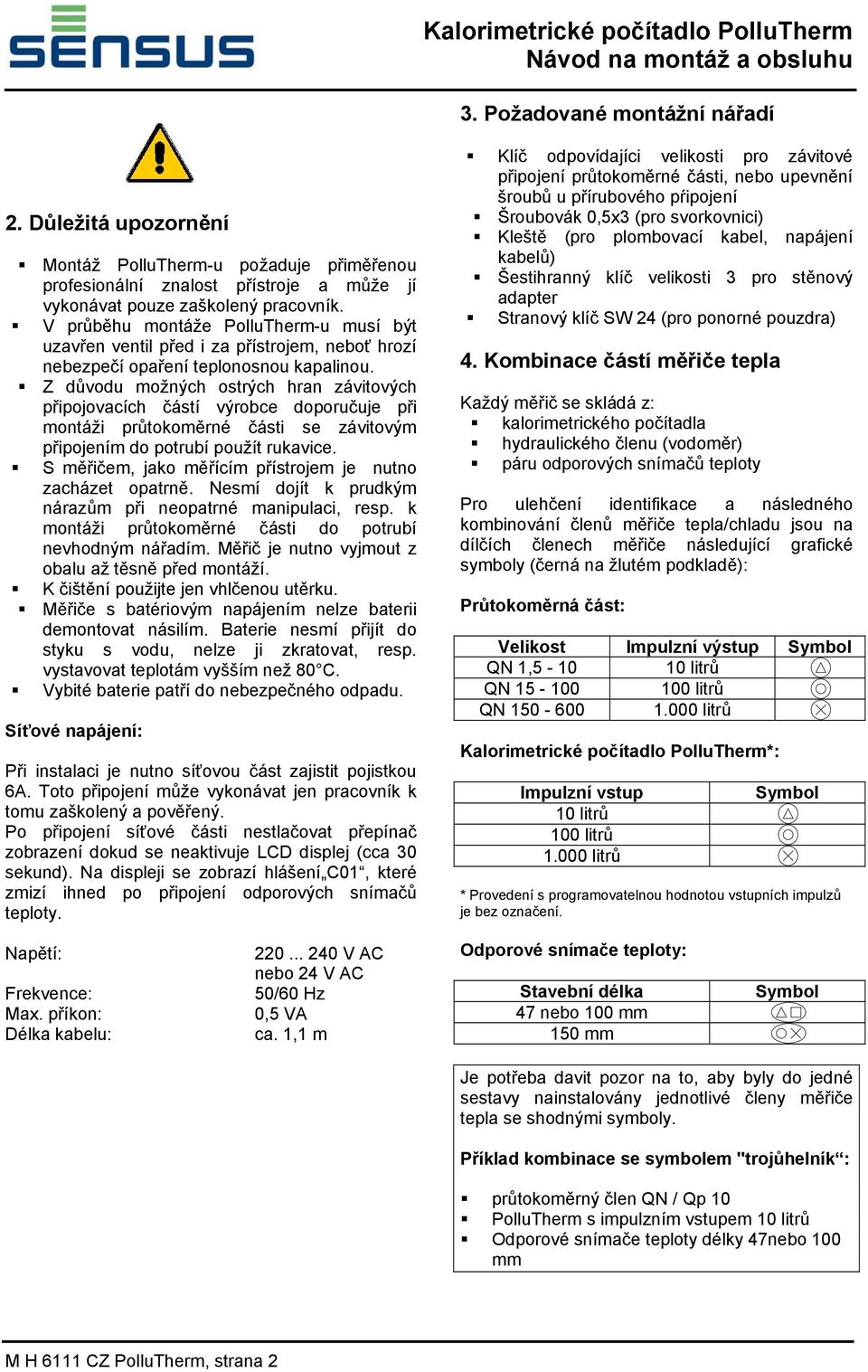

2 Kalorimetrické počítadlo PolluTherm 3. Požadované montážní nářadí 2. Důležitá upozornění Montáž PolluTherm-u požaduje přiměřenou profesionální znalost přístroje a může jí vykonávat pouze zaškolený pracovník. V průběhu montáže PolluTherm-u musí být uzavřen ventil před i za přístrojem, neboť hrozí nebezpečí opaření teplonosnou kapalinou. Z důvodu možných ostrých hran závitových připojovacích částí výrobce doporučuje při montáži průtokoměrné části se závitovým připojením do potrubí použít rukavice. S měřičem, jako měřícím přístrojem je nutno zacházet opatrně. Nesmí dojít k prudkým nárazům při neopatrné manipulaci, resp. k montáži průtokoměrné části do potrubí nevhodným nářadím. Měřič je nutno vyjmout z obalu až těsně před montáží. K čištění použijte jen vhlčenou utěrku. Měřiče s batériovým napájením nelze baterii demontovat násilím. Baterie nesmí přijít do styku s vodu, nelze ji zkratovat, resp. vystavovat teplotám vyšším než 80 C. Vybité baterie patří do nebezpečného odpadu. Síťové napájení: Při instalaci je nutno síťovou část zajistit pojistkou 6A. Toto připojení může vykonávat jen pracovník k tomu zaškolený a pověřený. Po připojení síťové části nestlačovat přepínač zobrazení dokud se neaktivuje LCD displej (cca 30 sekund). Na displeji se zobrazí hlášení C01, které zmizí ihned po připojení odporových snímačů teploty. Klíč odpovídajíci velikosti pro závitové připojení průtokoměrné části, nebo upevnění šroubů u přírubového pŕipojení Šroubovák 0,5x3 (pro svorkovnici) Kleště (pro plombovací kabel, napájení kabelů) Šestihranný klíč velikosti 3 pro stěnový adapter Stranový klíč SW 24 (pro ponorné pouzdra) 4. Kombinace částí měřiče tepla Každý měřič se skládá z: kalorimetrického počítadla hydraulického členu (vodoměr) páru odporových snímačů teploty Pro ulehčení identifikace a následného kombinování členů měřiče tepla/chladu jsou na dílčích členech měřiče následující grafické symboly (černá na žlutém podkladě): Průtokoměrná část: Velikost Impulzní výstup Symbol QN 1, litrů QN litrů QN litrů Kalorimetrické počítadlo PolluTherm*: Impulzní vstup 10 litrů 100 litrů litrů Symbol * Provedení s programovatelnou hodnotou vstupních impulzů je bez označení. Napětí: Frekvence: Max. příkon: Délka kabelu: V AC nebo 24 V AC 50/60 Hz 0,5 VA ca. 1,1 m Odporové snímače teploty: Stavební délka 47 nebo 100 mm 150 mm Symbol Je potřeba davit pozor na to, aby byly do jedné sestavy nainstalovány jednotlivé členy měřiče tepla se shodnými symboly. Příklad kombinace se symbolem "trojůhelník : průtokoměrný člen QN / Qp 10 PolluTherm s impulzním vstupem 10 litrů Odporové snímače teploty délky 47nebo 100 mm M H 6111 CZ PolluTherm, strana 2
3 Kalorimetrické počítadlo pro měření tepla/chladu PolluTherm 4.1 Programování impulzních čísel V případě, že kalorimerické počítadlo nemá zadané impulzní číslo výrobcem, je možno kalorimetrické počítadlo naprogramovat následujícími impulzními čísly: 0,25/1/2,5/10/25/100/250/1000/10000 litrů/impulz. Postup: nejprve aktivovat displej stiskem tlačítka po dobu 2 sekund, opětovným stisknutím tlačítka zvolit potřebnou impulzní hodnotu. Následně se tato hodnota zafixuje odstraněním propojky mezi piny 1 a 2 svorkovnice, viz. obr. Prostor svorkovnice.! Kalorimetrické počítadlo je možno programovat jen jedenkrát! Z tohoto důvodu je nutno se před odstraněním propojky pinů 1 a 2 přesvědčit, že impulzní číslo je skutečně číslo požadované! Obr. 2: Měření tepla při zapojení se vstřikem 5. Montáž jednotlivých částí měřiče Kalorimetrické počítadlo PolluTherm může být nainstalováno v topných systémech, ve chladících systémech nebo v kombinovaných systémech teplo/chlad. Označení potrubí pro topné a chladící systémy: - topné systémy: vstupní potrubí = potrubí s vyšší teplotou výstupní potrubí = potrubí s nižší teplotou - chladící systémy: vstupní potrubí = potrubí s nižší teplotou výstupní potrubí = potrubí s vyšší teplotou Obr. 3: Měření s přepouštecím ventilem Příklady montáže: Obr. 1: Měření pro smíšení M H 6111 CZ PolluTherm, strana 3
4 Kalorimetrické počítadlo PolluTherm 5.1 Montáž průtokoměrného členu Při montáži průtokoměrného členu dodržovat jednotlivé body uvedené v návodu na montáž a obsluhu pro konkrétní typ vodoměru a zároveň také dodržovat příslušné požadavky norem ČSN EN 1434, resp. ČSN EN Standardně se průtokoměrný člen montuje v topných systémech do potrubí vratného, tj. do potrubí s nižší teplotou. Pokud je průtokoměrný člen montován v topných systémech do vstupního potrubí, tj. do potrubí s vyšší teplotou, je nutno do systému zabudovat kalorimetrické počítadlo PolluTherm X. V chladících systémech, když je průtokoměrný člen namontován ve vratném potrubí, tj. v potrubí s vyšší teplotou, je přípustné použití kalorimetrického počitadla PolluTherm (namísto PolluThermu X, z důvodu malé teplotní diference chladícího systému a tím i zanedbatelné chyby měření). Při použití ponorných pouzder délky 100 a 150 mm v chladících zařízeních použít provedení pouzder z nerezové ušlechtilé oceli (V4A). 5.3 Montáž kalorimetrického počítadla Kalorimetrické počítadlo je nutno umístit v prostoru odpovídajícímu technickým parametrům uvedených v části 3.1 tohoto návodu. Kalorimetrické počítadlo upevnit do svislé polohy na DIN lištu. DIN lišta se montuje na požadované místo pomocí 2 šroubů. Kryt kalorimetrického počítadla nasadit na DIN lištu, pomocí plochého šroubováku nadzdvihnout červený západkový hák, kryt počítadla mírně zatlačit do lišty a západkový hák uvolnit. Při potřebě demontáže nadzdvihnout šroubovákem červený západkový hák a vytáhnout kryt počítadla. 5.2 Montáž odporových snímačů teploty Odporové snímače teploty s ponorným pouzdrem zabudovat do T kusu nebo návarku a zajistit montážní plombou. Teploměrná ponorná pouzdra je nutno nejprve naplnit tepelně vodivou kapalinou nebo tukem. Je třeba zabezpečit, aby se doteploměrného pouzdra nedostala nečistota. Vodiče odporových snímačů teploty chránit před vlivy silnoproudého vedení, min. odstup 0,3 m. Vodič nesmí ležet na horkém potrubí. Výrobce doporučuje uložit vodiče odporových snímačů teploty do trubky nebo kabelového kanálu. Pro správnost měření teploty v potrubí je nutno, aby se aktivní část odporového snímače tepoloty nacházela v ose průřezu potrubí. 6. Připojení jednotlivých čáastí měřiče tepla ke kalorimetrickému počítadlu Pro otevření pouzdra kalorimetrického počítadla zatlačit dva jazýčky v obou dolních rozích krytu pouzdra a kryt vyklopit směrem nahoru. OBr. 1: Prostor svorkovnice Odporové snímače teploty se mohou montovat i přímo do topného, případně do chladícího média. Pro tento druh montáže se mohou použít speciální kulové kohouty. Kulový kohout slouží současně pro uzavření průtoku, aby se mohl odporový snímač teploty demontovat bez přerušení provozu. 6.1 Připojení průtokoměrného člena Vysílač impulzů připojit na svorky č.10 (+) a 11 (-). Při použití vysílače impulzů typu Reed (např. RD) není důležitá polarita. M H 6111 CZ PolluTherm, strana 4
5 Kalorimetrické počítadlo pro měření tepla/chladu PolluTherm Kabely od vodoměru a odporových snímačů teploty se do svorkovnice vedou přes ucpávkové vývody. Stínění kabelů připojit buď na svorky s označením zemnění nebo pod upínací třmen kabelu odporového snímače teploty. Následně jednotlivé vodiče kabelu připojit na příslušné svorky a znovu nasadit gumovoutvarovku (obr.3). 6.2 Připojení odporových snímačů teploty Kalorimetrické počítadlo PolluTherm může pracovat s odporovými snímači Pt 100 nebo Pt 500. Použitý typ odporového snímače teploty je vyznačen na krytu kalorimetrického počítadla. Kabely odporových snímačů teploty se připojí ke svorkovnici následovně: Připojení je možno realizovat dvouvodičovou nebo 4 vodičovou technikou. Pro prodloužení kabelu odporových snímačů teploty o max. 23 m použít kabel typ I-Y(St)Y 2x2x0,8, minimální průřez kabelu musí činit 0,5 mm. odporový snímač teploty umístěný ve vstupním potrubí (vyšší teplota): Obr.3 U typů odporových snímačů teploty, které se dodávají s gumovou tvarovkou nasazenou výrobcem, přímo zasunout gumovou tvarovku do pouzdra počítadla, viz. obr.4. Použití kabelové příchytky není potřeba. Připojení svorky Dvouvodičové 5, 6 Čtyřvodičové 5, 6 a 1, 2 Stínění odporový snímač teploty umístěný ve vratním potrubí (nižší teplota): Připojení svorky Dvouvodičové 7, 8 Čtyřvodičové 7, 8 a 3, 4 Stínění Prodlužovat kabely odporových snímačů teploty je možno i jednotlivě, tzn. není nutno prodloužit kabely obou odporových snímačů teploty o stejnou délku. Pro připojení kabelů odporových snímačů teploty vybrat nejdříve příslušné gumové průchodky z pouzdra počítadla, viz. obr.1. Následně kabel zavést otvorem gumové průchodky a pomocí kabelové příchytky vytvořit tahové odlehčení kabelu, viz. obr.2. Obr.4 Při čtyřvodičovém připojení postupovat analogicky, viz. obr.5. Seskupení vodičů Figure 11: Anschlussbeispiel eines Obr.5 Obr.2 M H 6111 CZ PolluTherm, strana 5
6 Kalorimetrické počítadlo PolluTherm 7. Výměna samostatně ověřitelné části (modulu) Po uplynutí doby ověření je možno oddělit samostatně ověřitelnou část z krytu. Za tímto účelem otevřít kryt a uvolnit šroub nad LCD displejem, viz. obr.6. Následně opatrně vyndat celý modul. Užívatelská úroveň Úroveň hodnot ke zvolenému dni* Archivační úroveň* Servisní úroveň* Kontrolní úroveň pro tarifikaci* Parametrická úroveň Připojovací místo Obr.6 Obr.7 Následně jemně vložit ověřený modul a zajistit šroubem. Při zobrazení znaku L pro požadovanou úroveň se cca. 2 sekundovým stlačením přepínače zobrazí údaj na prvém místě dané úrovně. Následným krátkým klikáním na přepínač se listuje v menu. V případě, že v průběhu 4 minut nenastane stlačení přepínače, vratí se displej automaticky do základního stavu. Údaje označené * je možno prostřednictvím optického datového rozhraní a servisníhoswminicom zamaskovat (nebudou zobrazeny na displeji). Symbol zobrazující lopatkové kolo v levém dolním rohu displeje krátce problikává při každém přicházejícím impulzu od hydraulického členu. 8.1 Uživatelská úroveň (příklad) 8. Zobrazovací možnosti displeje Zobrazování údajů probíhá v šesti úrovních. V základním stavu je displej vypnutý a zapíná se ve 4 sekundových intervalech a cca. 1 sekundu zobrazuje hodnotu spotřebovaného množství energie. Stlačením přepínače (červené tlačítko pod displejem) cca. 2 sekundy se aktivuje první zobrazovaná hodnota uživatelské úrovně. Přechod do ostatních úrovní: Po cca. 8 sekundovém stlačení přepínače se na displeji zobrazí L1, tj. uživatelská úroveň. Krátkým kliknutím na přepínač se postupně v následném pořadí zobrazují znaky pro další úrovně: chybové hlášení (pouze v případě chyby) celkové množství tepla nebo chladu množství spotřeby tepla k odpovídajícímu datumu * celkový objem * M H 6111 CZ PolluTherm, strana 6
7 Kalorimetrické počítadlo pro měření tepla/chladu PolluTherm testlcd hodnota vstupních impulzů vodoměru* tarifovaná spotřeba 1 * (je-li aktivována) tarifovaná spotřeba chladu * (je-li aktivována) spotřeba impulzního měřiče 1 * (možnost) spotřeba impulzního měřiče 2 * (možnost) aktuální průtok * aktuální výkon * teplota v potrubí s vyšší teplotou * teplota v potrubí s nižší teplotou * teplotní diference * zákaznické číslo * primární M-Bus adresa (ve výrobě nastavena 0) * sekundární M-Bus adresa (ve výrobě nastaveno výr.č.) * 8.2 Úroveň hodnot k vybranému dni Všechny zobrazené údaje jsou doplněny o znak znázorňující šipku, znak je umístěn za volitelně vybraným dnem v roce. V této úrovni se postupně zobrazují všechny uložené hodnoty spotřeby k vybranému dni. 8.3 Archivační úroveň (příklad) energie tepla nebo chladu k vybraném*u dni objem k vybranému dni * hodnota k vybranému dni pro tarif 1 (je-li aktivována) * hodnota k vybranému dni pro spotřebu chladu (jeli aktivována) * objem k vybranému dni pro impulzní měřič 1 * (možnost) objem k vybranému dni pro impulzní měřič 2 * (možnost) návrat do nabídky položek (stisknout po dobu 2 sekund) * Všechny údaje na displeji jsou v této úrovni označeny symbolem kalendáře. Jako první údaj se zobrazuje aktuální datum (označeno jako today ), dále následuje zobrazení hodnot za posledních 16 měsíců. Datumy jsou zobrazeny ve spodní části dipleje ve tvaru dd.mm.rr (den.měsíc.rok). krátkým stiskem vybrat požadovaný měsíc, potom 2 sekundovým stiskem vejít na hodnoty k požadovanému datumu * energie tepla nebo chladu * M H 6111 CZ PolluTherm, strana 7
8 Kalorimetrické počítadlo PolluTherm objem * tarifovaná spotřeba 1 (je-li aktivována) * tarifovaná spotřeba chladu (je-li aktivována) * spotřeba impulzního měřiče 1 (možnost volby) * spotřeba impulzního měřiče 2 (možnost volby) * maximální průtok ve vybraném měsíci vč. datumu (ve stř. čas. int.) * maximální průtok ve vybraném měsíci vč. času (ve stř. čas. int.) * maximální výkon ve vybraném měsíci vč. datumu (ve stř. čas. int.) * maximální výkon ve vybraném měsíci vč. času (ve stř. čas. int.) * max. průtok po celou dobu provozu měřiče vč. datumu (ve stř. čas. int.) * max. průtok po celou dobu provozu měřiče vč. času (ve stř. čas. int.) * max. výkon po celou dobu provozu měřiče vč. datumu (ve stř. čas. int.) * max. výkon po celou dobu provozu měřiče vč. času (ve stř. čas. int.) * max. teplota po celou dobu provozu v potrubí s vyšší teplotou vč. datumu * max. teplota po celou dobu provozu v potrubí s nižší teplotou vč. datumu * aktuální datum * aktuální čas * datum následujícího vybraného dne * počet provozních hodin v chybě * počet dnů provozu * 8.4. Servisní úroveň (příklad) počet provozních hodin při výpadku energie (síťové napájení) * návrat do nabídky položek (stisknout po dobu 2 sekund) * Všechny údaje na displeji jsou v této úrovni označeny symbolem postavy. V servisní úrovni jsou zobrazovány hodnoty maximálního průtoku, maximálního výkonu s datumem a hodinou, kdy byly dosaženy, dále jsou zobrazovány hodnoty nastavení. napětí baterie (vypočítané) * počet provozních hodin v chybě * počet provozních hodin při výpadku energie (síťové napájení) * primární M-Bus adresa (ve výrobě nastavena 0) * sekundární M-Bus adresa (ve výrobě nastaveno výr.č.) * M H 6111 CZ PolluTherm, strana 8

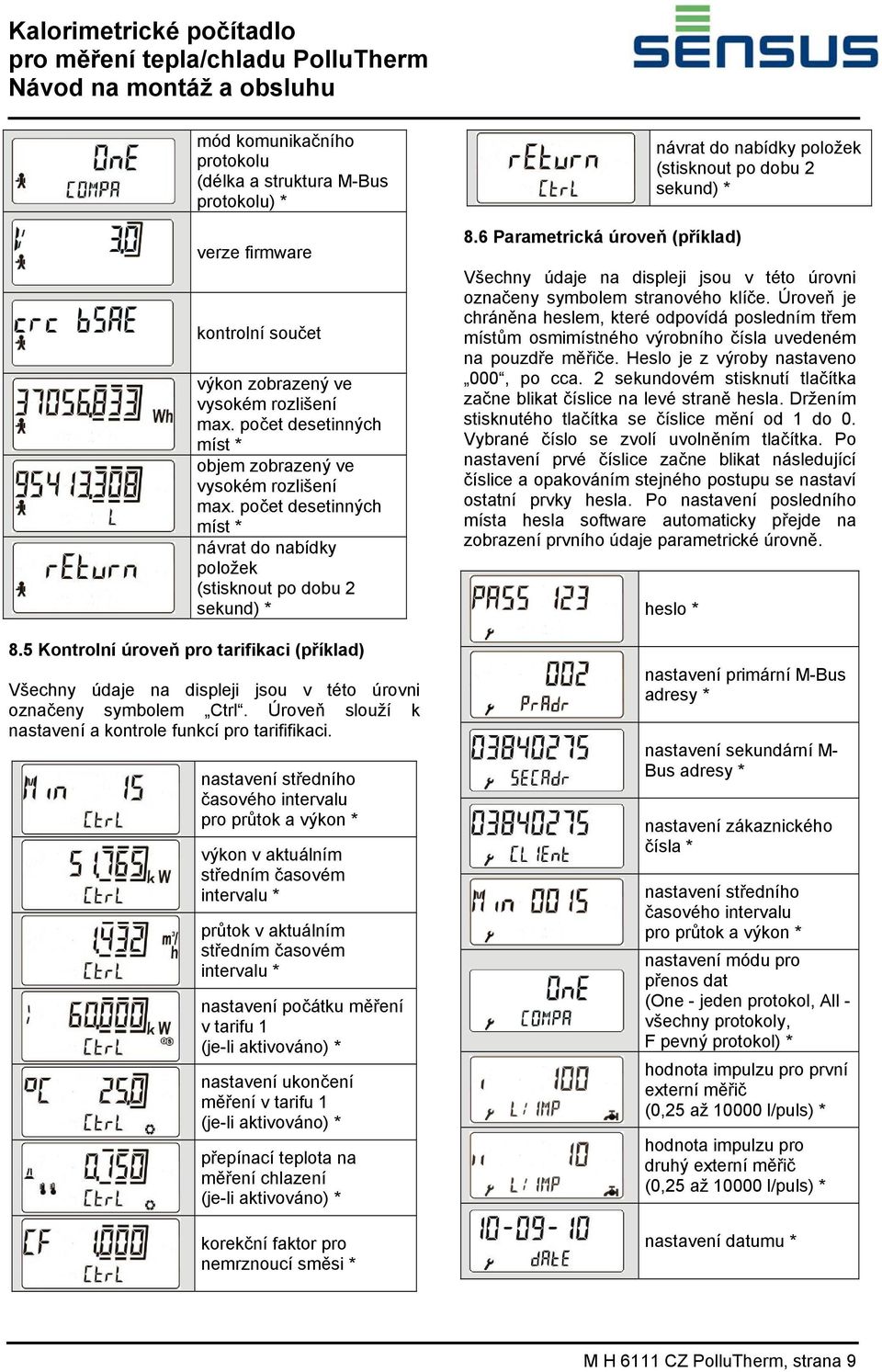

9 Kalorimetrické počítadlo pro měření tepla/chladu PolluTherm mód komunikačního protokolu (délka a struktura M-Bus protokolu) * verze firmware kontrolní součet výkon zobrazený ve vysokém rozlišení max. počet desetinných míst * objem zobrazený ve vysokém rozlišení max. počet desetinných míst * návrat do nabídky položek (stisknout po dobu 2 sekund) * 8.5 Kontrolní úroveň pro tarifikaci (příklad) Všechny údaje na displeji jsou v této úrovni označeny symbolem Ctrl. Úroveň slouží k nastavení a kontrole funkcí pro tarififikaci. nastavení středního časového intervalu pro průtok a výkon * výkon v aktuálním středním časovém intervalu * průtok v aktuálním středním časovém intervalu * nastavení počátku měření v tarifu 1 (je-li aktivováno) * nastavení ukončení měření v tarifu 1 (je-li aktivováno) * přepínací teplota na měření chlazení (je-li aktivováno) * korekční faktor pro nemrznoucí směsi * 8.6 Parametrická úroveň (příklad) návrat do nabídky položek (stisknout po dobu 2 sekund) * Všechny údaje na displeji jsou v této úrovni označeny symbolem stranového klíče. Úroveň je chráněna heslem, které odpovídá posledním třem místům osmimístného výrobního čísla uvedeném na pouzdře měřiče. Heslo je z výroby nastaveno 000, po cca. 2 sekundovém stisknutí tlačítka začne blikat číslice na levé straně hesla. Držením stisknutého tlačítka se číslice mění od 1 do 0. Vybrané číslo se zvolí uvolněním tlačítka. Po nastavení prvé číslice začne blikat následující číslice a opakováním stejného postupu se nastaví ostatní prvky hesla. Po nastavení posledního místa hesla software automaticky přejde na zobrazení prvního údaje parametrické úrovně. heslo * nastavení primární M-Bus adresy * nastavení sekundární M- Bus adresy * nastavení zákaznického čísla * nastavení středního časového intervalu pro průtok a výkon * nastavení módu pro přenos dat (One - jeden protokol, All - všechny protokoly, F pevný protokol) * hodnota impulzu pro první externí měřič (0,25 až l/puls) * hodnota impulzu pro druhý externí měřič (0,25 až l/puls) * nastavení datumu * M H 6111 CZ PolluTherm, strana 9
10 Kalorimetrické počítadlo PolluTherm nastavení času * nastavení vybraného dne odečtu * reset maximálních hodnot po dobu provozu měřiče * V případě výpadku hlavního napájení u síťově napájených PolluThermů jsou záložní baterií zachovány měřící a vyhodnocovací funkce následovně: - PolluTherm Pt 500: do 90 dní - PolluTherm Pt 100: do 10 dní V průběhu této doby se na displeji bude objevovat následující zobrazení: reset počtu hodin v chybě * reset počtu hodin výpadku napájení * návrat do nabídky položek (stisknout po dobu 2 sekund) * 9. Kontrola funkcí, plombování Po správném namontování všech částí měřiče tepla otevřít uzavírací ventily a zkontrolovat těsnost všech spojů. Funkčnost kalorimetrického počítadla se zkontroluje po uvedení do provozu zobrazením hodnot aktuálního průtoku, aktuálního tepelného výkonu, vstupní a výstupní teploty (podle postupu v kapitole 7. Zobrazovací možnosti displeje). Aby se zabránilo neoprávněné manipulaci, je nutno zaplombovat zabudování vodoměru a odporových snímačů teploty do potrubí. 10. Zobrazení poruchových stavů PolluTherm má funkci automatické samokontroly. V případě chyby se na displeji zobrazí trojmístné kódování chyby ve tvaru Err XYZ. X: kód poruchy odporových snímačů teploty Y: kód poruchy kalorimetrického počítadla Z: statistika poruchových stavů Err 1010 Kód Err 2010 or 3010 Err 4010 or 5010 Err 8010 or 9010 Popis teploměry jsou zaměněny, resp. v přívodu je nižší teplota než ve zpětném potrubí zkrat na jednom či obou teploměrech přerušený přívod k přívodnímu teploměru přerušený přívod k vratnímu teploměru Chyba Err 1010 se obyčejně vyskytuje v případech, kdy je teplotní diference menší než 3 K. V případě, že se vyskytuje jiná než výše popsaná chyba, kontaktujte prosím náš odborný servis. Po uplynutí této doby budou měřící a vyhodnocovací funkce přerušeny a záložní baterie uchová údaje k tomuto datumu a času. 11. Komunikační moduly 11.1 Optické rozhraní PolluTherm je standardně vybaven optickým IR rozhraním, které je určeno pro změnu a nastavování parametrů pomocí optické hlavy (obj.č pro RS rozhraní, nebo obj.č pro USB rozhraní). Ke změně nastavování parametrů je nutný software MiniCom3, odečet měřiče lze provádět pomocí software DOKOM Mobile. Datové rozhraní je aktivováno (krátkým stlačením přepínače) cca. 1 hodinu. Každá další datová komunikace startuje nově tento časový interval, např. po 15 minutách od poslední komunikace následuje další, tzn., že se časový interval 1 hodina novou datovou komunikací začíná znovu Mini-Bus sériové rozhraní Měřič tepla/chladu je možno odečítat prostřednictvím rozhraní Mini-Bus pomocí induktivní hlavy MiniPad. Celková vzdálenost mezi měřičem a MiniPadem je max. 50 m; použít připojovací dvoužilový kabel, není nutno dbát na polaritu. Odečet dat se provádí odečítacím terminálem MiniReader nebo Psion Workabout pomocí softwaru DOKOM Mobile. Přenášený protokol je variabilní datový protokol podle ČSN EN Mini-Bus rozhraní se zapojuje sériově a nachází se na svorkách 51 (signál) a 52 (zem). M H 6111 CZ PolluTherm, strana 10
11 Kalorimetrické počítadlo pro měření tepla/chladu PolluTherm 11.3 M-Bus sériové rozhraní podle EN Při použití sériového rozhraní M-Bus (obj.č ) je možno údaje odečítat prostřednictvím jeho primární nebo sekundární adresy, při tom se automaticky rozeznávají přenosové rychlosti 300 nebo 2400 baudů. Nastavení primární a sekundární adresy se realizuje v parametrizační úrovni nebo pomocí servisního softwaru MiniCom, verze nebo vyšší. Sekundární adresa nastavená výrobcem odpovídá výrobnímu číslu uvedenému na krytu. Primární adresa může být nastavena v rozmezí 0 250, od výrobce je standardně nastavena na 0. Ke komunikaci použít připojovací dvoužilový kabel, není nutno dbát na polaritu 11.4 Impulzní výstup spotřebovaného množství energie a objemu Modul impulzního výstupu FZS/N (obj. č.: ) pro přenos impulzů spotřebovaného množství energie a objemu používat jen pro síťově napájené kalorimetrické počítadlo PolluTherm. Modul impulzního výstupu FZS/N (obj. č.: ) pro přenos impulzů spotřebovaného množství energie používat jen pro bateriově napájené kalorimetrické počítadlo PolluTherm. Doba trvání impulzu: ca. 125 ms Max. napětí: 28 V DC or AC Max. proud: 0,1 A 11.5 M-Bus se dvěma impulzními vstupy K modulu M-Bus (obj.č.: ) mohou být přidány 2 vstupy pro externí měřiče spotřeby (např. elektroměry, plynoměry, vodoměry, ) s pasivním impulzním vysílačem (Reed nebo otevřené kolektory). Spotřeby těchto měřičů se potom mohou dálkově odečítat pomocí M-Bus nebo Mini-Bus PolluThermu USB zásuvný modul (pro M-Bus zásuvné místo) Obj.číslo: Nainstalováním USB zásuvného modulu může být měŕič přímo připojen k PC (notebooku) s USB rozhraním. V případě instalace zásuvného modulu M-Bus je nutno USB zásuvný modul vyjmout. Pro připojení je potřebný driver, ten sa dodáva na CD-ROM společně s kartou. Rovněž s popisem instalace driveru USB zásuvný modul (pro M-Bus zásuvné místo) se dvěma impulzními vstupy pro externí měŕiče spotřeby Obj.číslo: K tomuto zásuvnému modulu je možno připojit 1 nebo 2 průtokoměry s impulzním výstupem (viz. bod 11.5) 11.8 LONWORKS -FTT10A zásuvný modul Obj.číslo: Tento zásuvný modul je určen pro inegraci měřiče do LON systému (lokální operační síť). Tato lokální síť pracuje s protokolem LONTALK. Více informací je uvedených v katalogovém listu LH Montáž zásuvných modulů do měřiče V každém měřiči je zásuvné místo pro M-Bus modul (vpravo vzadu) a zásuvné místo pro modul impulzního výstupu (vlevo vepředu). Do uvedených zásuvných mist mohou být nainstalovány pouze moduly, pro které je toto zásuvné místo určeno. Specifikace impulzních vstupů: Dobatrvání impulzu: Vstupní frekvence: Napětí na svorkách: > 125ms max. 3 Hz 3 V Parametry: - typ měřidla - hodnota impulzu - výrobní číslo - stav měřidla na začátku odečtu mohou být nastaveny pomocí servisního softwaru MiniCon verze nebo vyšší. Modul impulzního výstupu FZS/B s baterií Obr. 8: Montáž modulů M-Bus zásuvné místo (zadní zásuvné místo) Zásuvné moduly zasunout do bílých vodících kolíčků, dávat pozor, aby nedošlo k deformaci kolíčků. M H 6111 CZ PolluTherm, strana 11

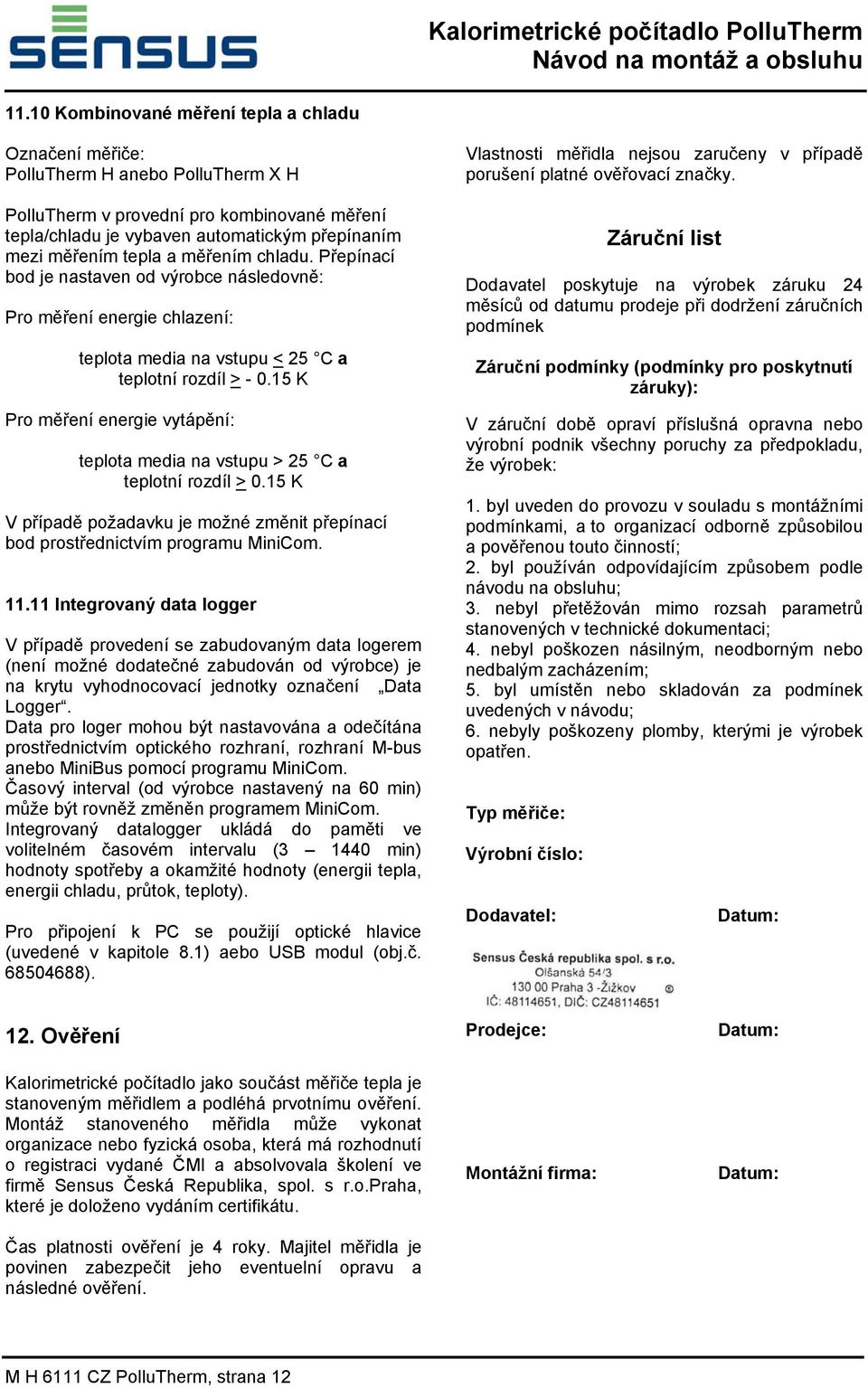

12 Kalorimetrické počítadlo PolluTherm Kombinované měření tepla a chladu Označení měřiče: PolluTherm H anebo PolluTherm X H PolluTherm v provední pro kombinované měření tepla/chladu je vybaven automatickým přepínaním mezi měřením tepla a měřením chladu. Přepínací bod je nastaven od výrobce následovně: Pro měření energie chlazení: teplota media na vstupu < 25 C a teplotní rozdíl > K Pro měření energie vytápění: teplota media na vstupu > 25 C a teplotní rozdíl > 0.15 K V případě požadavku je možné změnit přepínací bod prostřednictvím programu MiniCom Integrovaný data logger V případě provedení se zabudovaným data logerem (není možné dodatečné zabudován od výrobce) je na krytu vyhodnocovací jednotky označení Data Logger. Data pro loger mohou být nastavována a odečítána prostřednictvím optického rozhraní, rozhraní M-bus anebo MiniBus pomocí programu MiniCom. Časový interval (od výrobce nastavený na 60 min) může být rovněž změněn programem MiniCom. Integrovaný datalogger ukládá do paměti ve volitelném časovém intervalu ( min) hodnoty spotřeby a okamžité hodnoty (energii tepla, energii chladu, průtok, teploty). Pro připojení k PC se použijí optické hlavice (uvedené v kapitole 8.1) aebo USB modul (obj.č ). Vlastnosti měřidla nejsou zaručeny v případě porušení platné ověřovací značky. Záruční list Dodavatel poskytuje na výrobek záruku 24 měsíců od datumu prodeje při dodržení záručních podmínek Záruční podmínky (podmínky pro poskytnutí záruky): V záruční době opraví příslušná opravna nebo výrobní podnik všechny poruchy za předpokladu, že výrobek: 1. byl uveden do provozu v souladu s montážními podmínkami, a to organizací odborně způsobilou a pověřenou touto činností; 2. byl používán odpovídajícím způsobem podle návodu na obsluhu; 3. nebyl přetěžován mimo rozsah parametrů stanovených v technické dokumentaci; 4. nebyl poškozen násilným, neodborným nebo nedbalým zacházením; 5. byl umístěn nebo skladován za podmínek uvedených v návodu; 6. nebyly poškozeny plomby, kterými je výrobek opatřen. Typ měřiče: Výrobní číslo: Dodavatel: Datum: 12. Ověření Kalorimetrické počítadlo jako součást měřiče tepla je stanoveným měřidlem a podléhá prvotnímu ověření. Montáž stanoveného měřidla může vykonat organizace nebo fyzická osoba, která má rozhodnutí o registraci vydané ČMI a absolvovala školení ve firmě Sensus Česká Republika, spol. s r.o.praha, které je doloženo vydáním certifikátu. Čas platnosti ověření je 4 roky. Majitel měřidla je povinen zabezpečit jeho eventuelní opravu a následné ověření. Prodejce: Montážní firma: Datum: Datum: M H 6111 CZ PolluTherm, strana 12

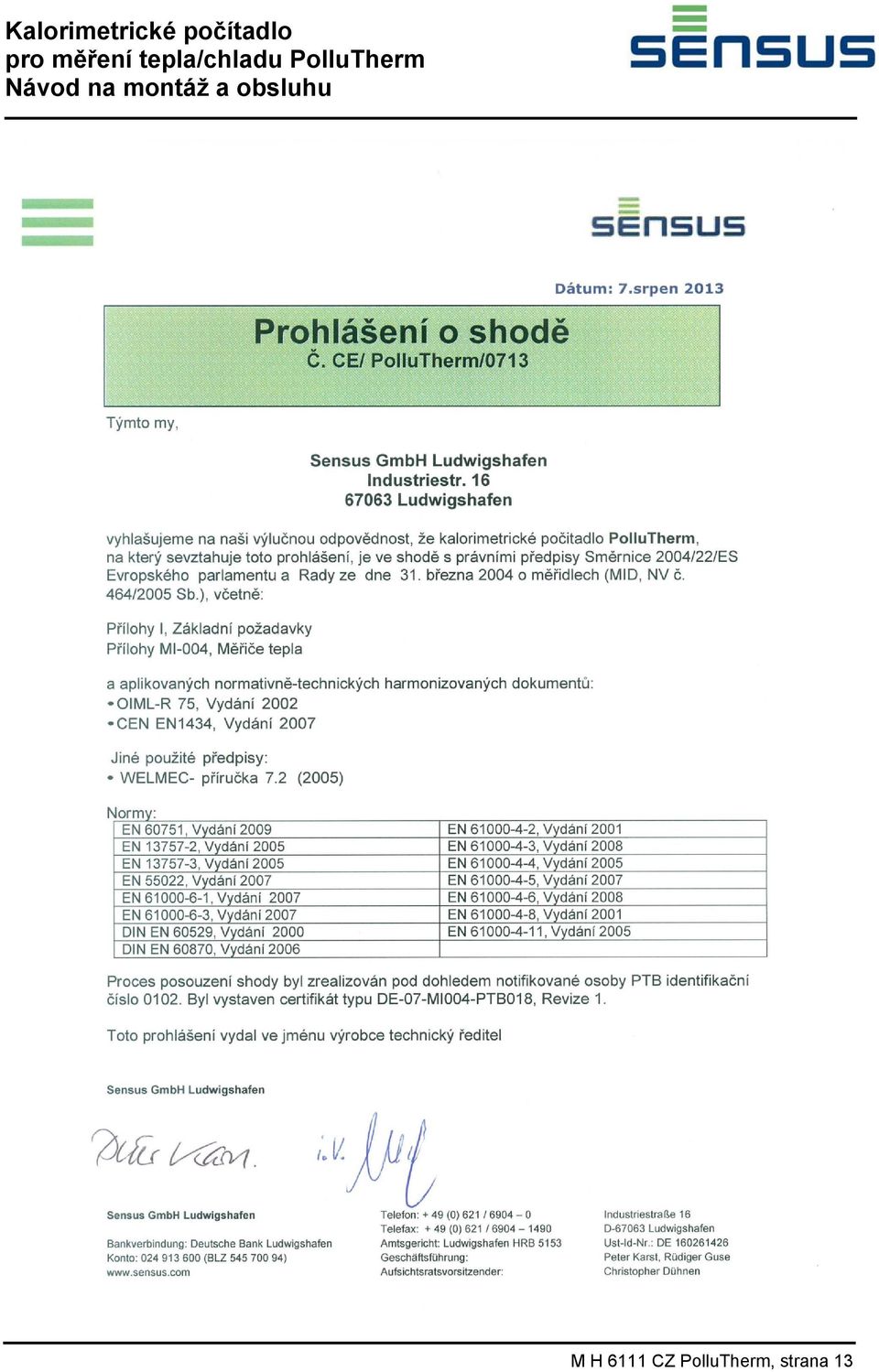

13 Kalorimetrické počítadlo pro měření tepla/chladu PolluTherm M H 6111 CZ PolluTherm, strana 13

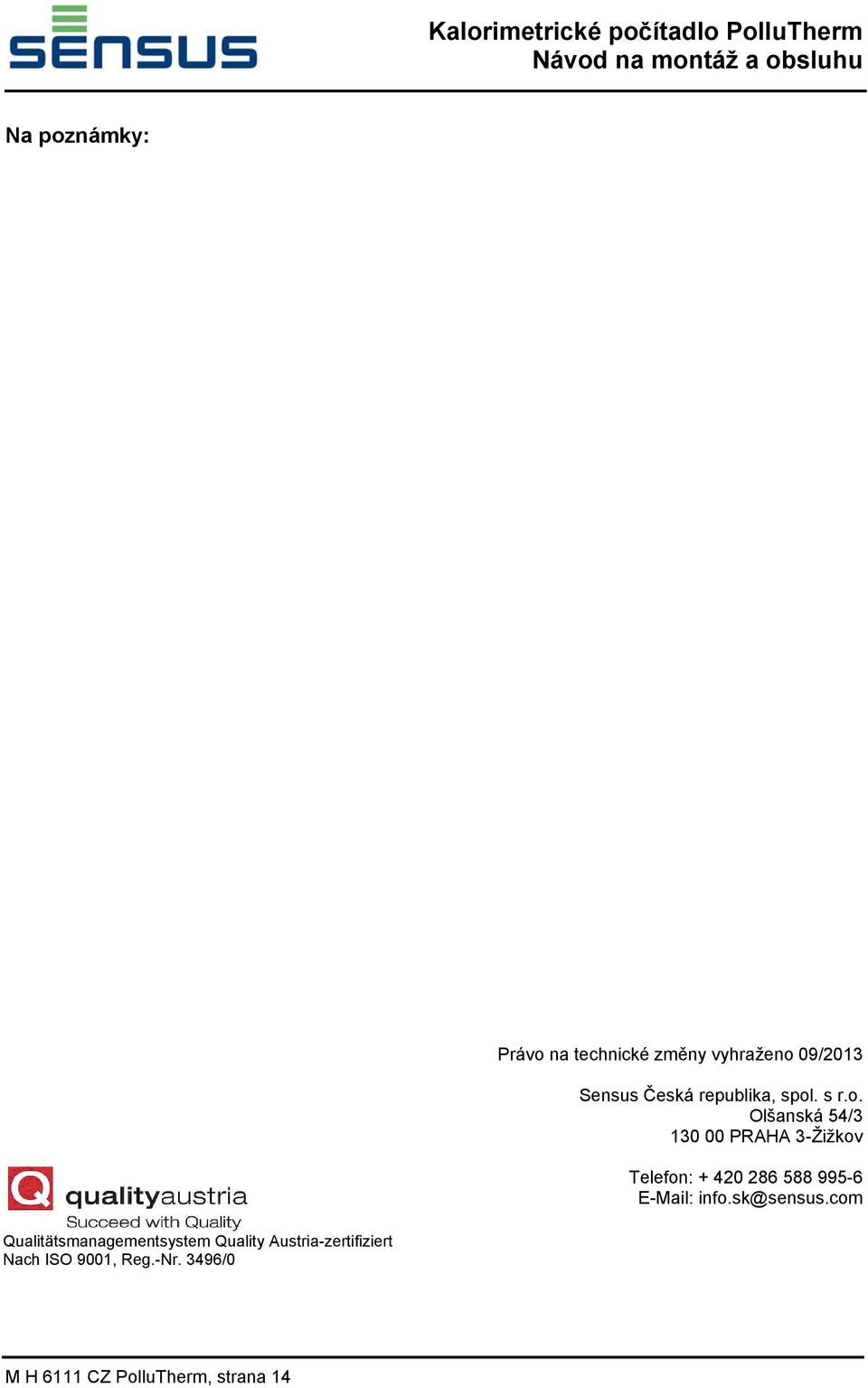

14 Kalorimetrické počítadlo PolluTherm Na poznámky: Právo na technické změny vyhraženo 09/2013 Sensus Česká republika, spol. s r.o. Olšanská 54/ PRAHA 3-Žižkov Telefon: info.sk@sensus.com Qualitätsmanagementsystem Quality Austria-zertifiziert Nach ISO 9001, Reg.-Nr. 3496/0 M H 6111 CZ PolluTherm, strana 14
