1 NMS Network Management System (příručka pro uživatele systému PowerLine - Defidev/DS2) TAKYO s.r.o. 03 /

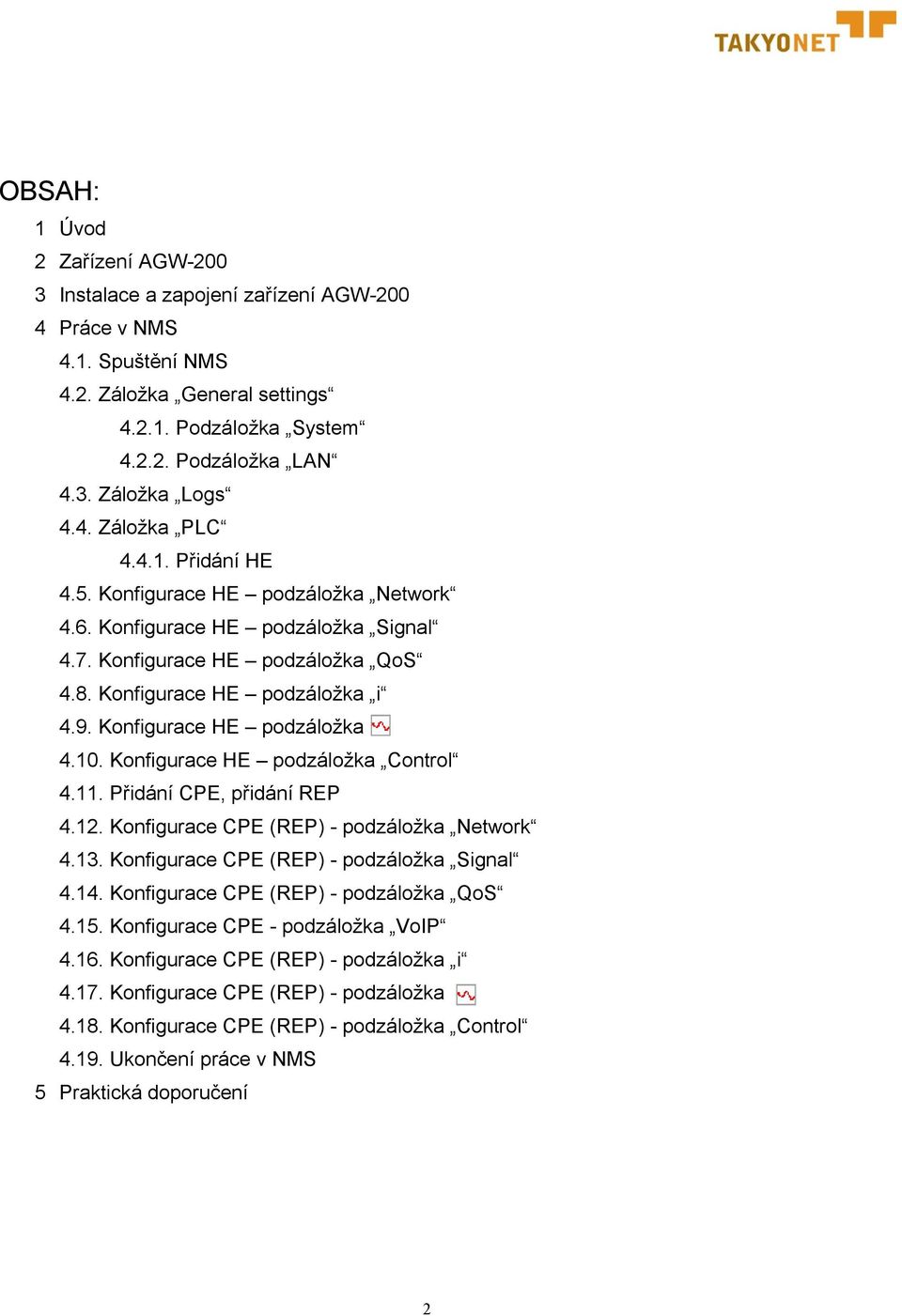

2 OBSAH: 1 Úvod 2 Zařízení AGW Instalace a zapojení zařízení AGW Práce v NMS 4.1. Spuštění NMS 4.2. Záložka General settings Podzáložka System Podzáložka LAN 4.3. Záložka Logs 4.4. Záložka PLC Přidání HE 4.5. Konfigurace HE podzáložka Network 4.6. Konfigurace HE podzáložka Signal 4.7. Konfigurace HE podzáložka QoS 4.8. Konfigurace HE podzáložka i 4.9. Konfigurace HE podzáložka Konfigurace HE podzáložka Control Přidání CPE, přidání REP Konfigurace CPE (REP) - podzáložka Network Konfigurace CPE (REP) - podzáložka Signal Konfigurace CPE (REP) - podzáložka QoS Konfigurace CPE - podzáložka VoIP Konfigurace CPE (REP) - podzáložka i Konfigurace CPE (REP) - podzáložka Konfigurace CPE (REP) - podzáložka Control Ukončení práce v NMS 5 Praktická doporučení 2

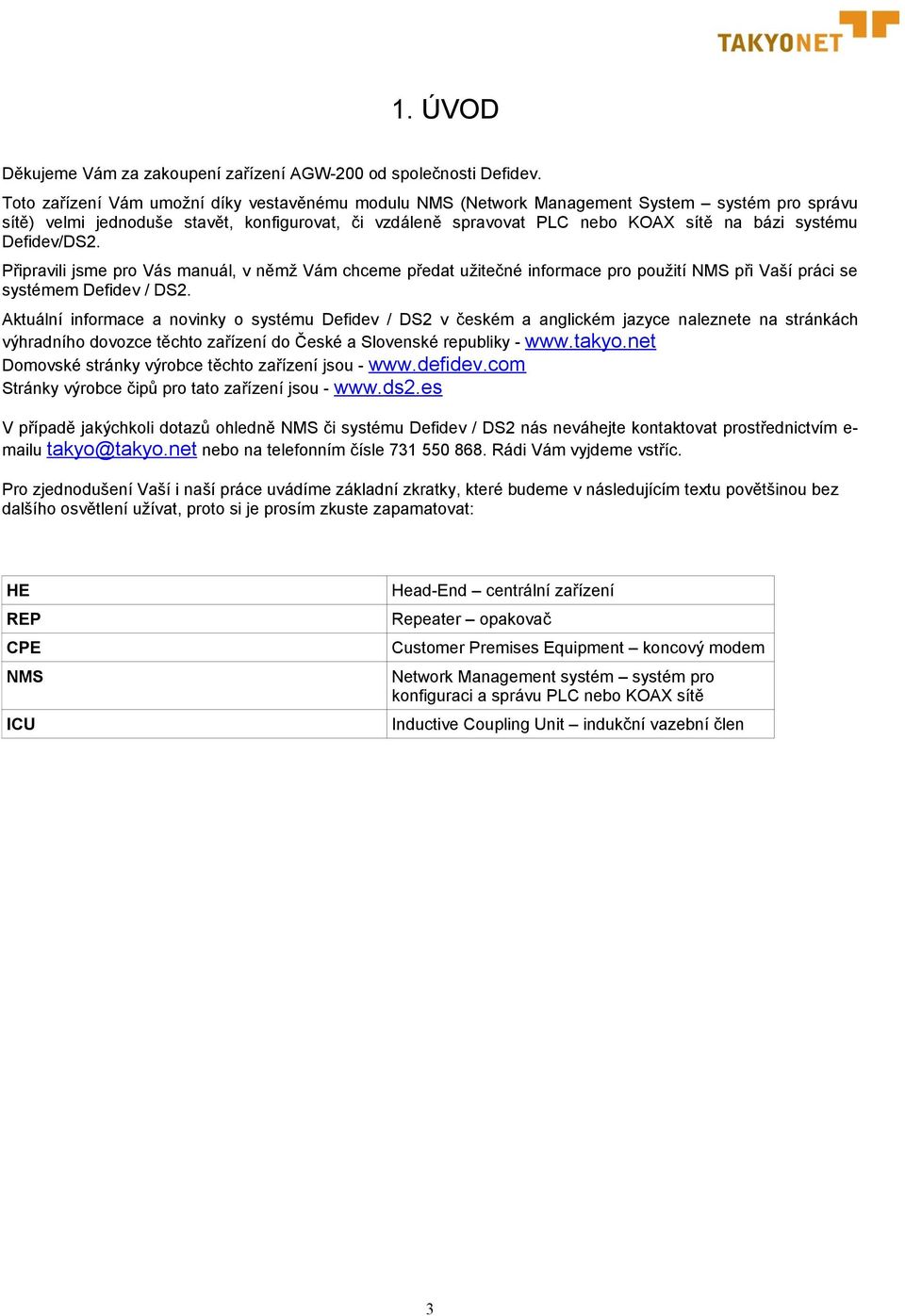

3 1. ÚVOD Děkujeme Vám za zakoupení zařízení AGW-200 od společnosti Defidev. Toto zařízení Vám umožní díky vestavěnému modulu NMS (Network Management System systém pro správu sítě) velmi jednoduše stavět, konfigurovat, či vzdáleně spravovat PLC nebo KOAX sítě na bázi systému Defidev/DS2. Připravili jsme pro Vás manuál, v němž Vám chceme předat užitečné informace pro použití NMS při Vaší práci se systémem Defidev / DS2. Aktuální informace a novinky o systému Defidev / DS2 v českém a anglickém jazyce naleznete na stránkách výhradního dovozce těchto zařízení do České a Slovenské republiky - Domovské stránky výrobce těchto zařízení jsou - Stránky výrobce čipů pro tato zařízení jsou - V případě jakýchkoli dotazů ohledně NMS či systému Defidev / DS2 nás neváhejte kontaktovat prostřednictvím u takyo@takyo.net nebo na telefonním čísle Rádi Vám vyjdeme vstříc. Pro zjednodušení Vaší i naší práce uvádíme základní zkratky, které budeme v následujícím textu povětšinou bez dalšího osvětlení užívat, proto si je prosím zkuste zapamatovat: HE Head-End centrální zařízení REP Repeater opakovač CPE Customer Premises Equipment koncový modem NMS Network Management systém systém pro konfiguraci a správu PLC nebo KOAX sítě ICU Inductive Coupling Unit indukční vazební člen 3

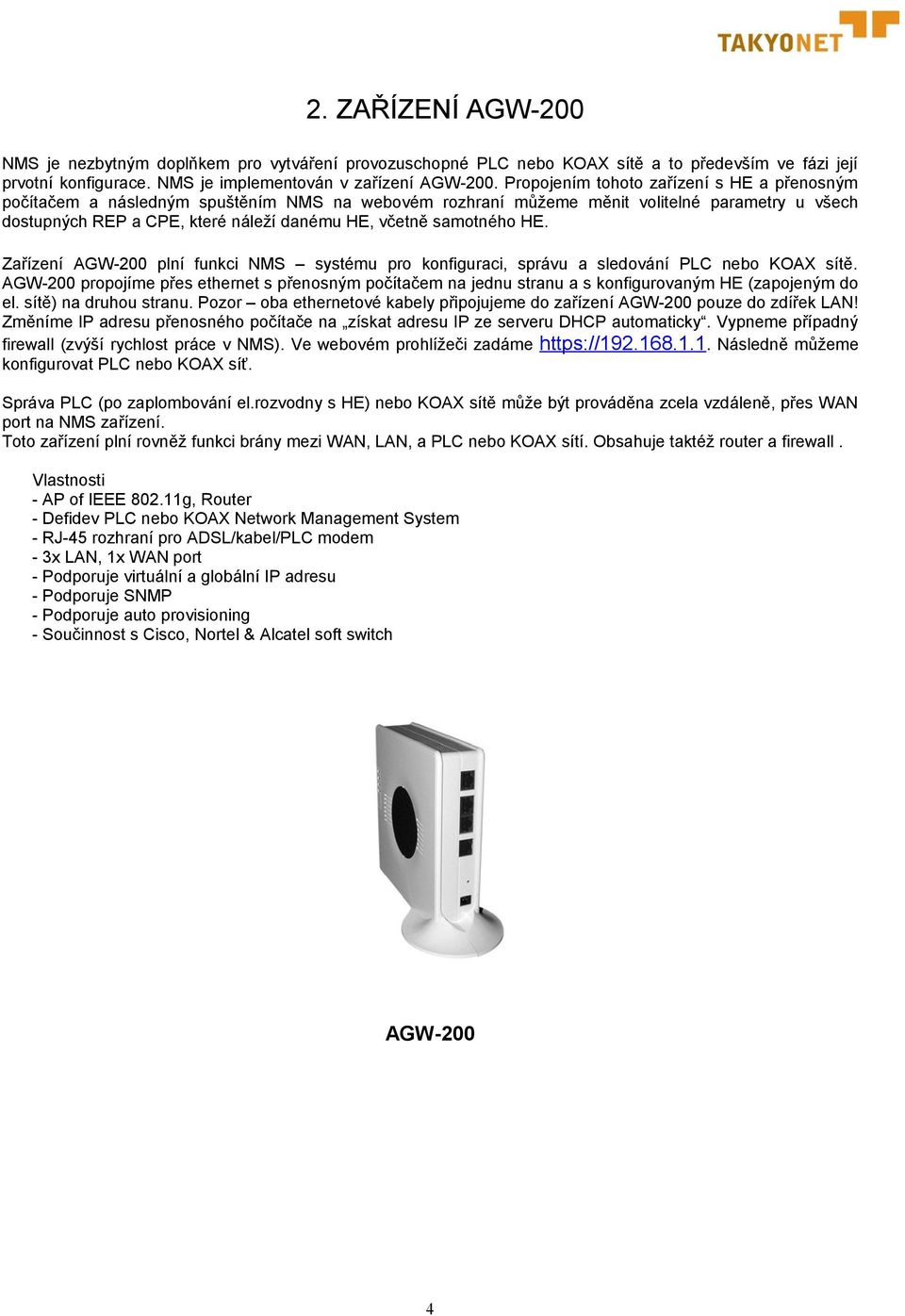

4 2. ZAŘÍZENÍ AGW-200 NMS je nezbytným doplňkem pro vytváření provozuschopné PLC nebo KOAX sítě a to především ve fázi její prvotní konfigurace. NMS je implementován v zařízení AGW-200. Propojením tohoto zařízení s HE a přenosným počítačem a následným spuštěním NMS na webovém rozhraní můžeme měnit volitelné parametry u všech dostupných REP a CPE, které náleží danému HE, včetně samotného HE. Zařízení AGW-200 plní funkci NMS systému pro konfiguraci, správu a sledování PLC nebo KOAX sítě. AGW-200 propojíme přes ethernet s přenosným počítačem na jednu stranu a s konfigurovaným HE (zapojeným do el. sítě) na druhou stranu. Pozor oba ethernetové kabely připojujeme do zařízení AGW-200 pouze do zdířek LAN! Změníme IP adresu přenosného počítače na získat adresu IP ze serveru DHCP automaticky. Vypneme případný firewall (zvýší rychlost práce v NMS). Ve webovém prohlížeči zadáme Následně můžeme konfigurovat PLC nebo KOAX síť. Správa PLC (po zaplombování el.rozvodny s HE) nebo KOAX sítě může být prováděna zcela vzdáleně, přes WAN port na NMS zařízení. Toto zařízení plní rovněž funkci brány mezi WAN, LAN, a PLC nebo KOAX sítí. Obsahuje taktéž router a firewall. Vlastnosti - AP of IEEE g, Router - Defidev PLC nebo KOAX Network Management System - RJ-45 rozhraní pro ADSL/kabel/PLC modem - 3x LAN, 1x WAN port - Podporuje virtuální a globální IP adresu - Podporuje SNMP - Podporuje auto provisioning - Součinnost s Cisco, Nortel & Alcatel soft switch AGW-200 4

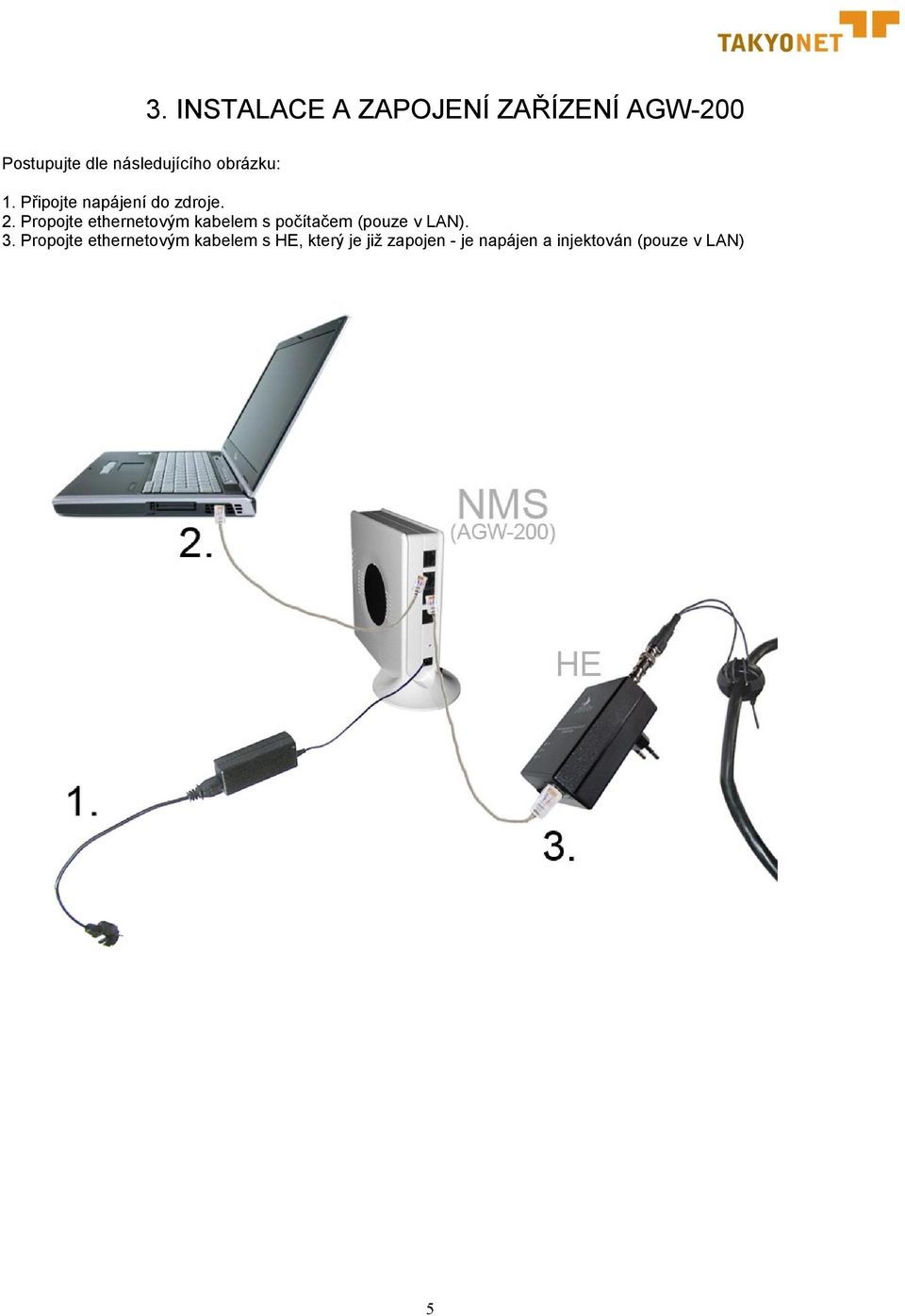

5 3. INSTALACE A ZAPOJENÍ ZAŘÍZENÍ AGW-200 Postupujte dle následujícího obrázku: 1. Připojte napájení do zdroje. 2. Propojte ethernetovým kabelem s počítačem (pouze v LAN). 3. Propojte ethernetovým kabelem s HE, který je již zapojen - je napájen a injektován (pouze v LAN) 5

6 4. PRÁCE V NMS 4.1. SPUŠTĚNÍ NMS 1. Vypněte případný firewall 2. Zakažte případná jiná připojení (zvýší to rychlost Vaší práce v NMS) 3. Do Vašeho webového prohlížeče zadejte adresu NMS (nebo (Následně můžete být vyzváni k potvrzení přijetí certifkátu pro tuto relaci certifikát je nutno přijmout alespoň dočasně) V prohlížeči se objeví následující stránka: Pro usnadnění pomoci jsou v NMS k dispozici help texty schované za malými otazníčky. Po kliknutí na takovýto symbol se Vám zobrazí text osvětlující danou oblast. Konfigurace přes NMS má jistou dobu odezvy. Většina změn se projeví až po chvilce. Mějte proto prosím strpení. 6

7 4.2. ZÁLOŽKA GENERAL SETTINGS V záložce General settings je možno, jak již z názvu vyplývá, měnit obecná nastavení Podzáložka System Lenguage NMS je nastaven automaticky na anglický jazyk. Je možno jej však změnit na francouzštinu či španělštinu. Admin authentification Pro zabezpečení přístupu do NMS je v této sekci možno zvolit přístupové uživatelské jméno a heslo. Sites management Zde můžete vytvořit nový profil, pro nějž vytvoříte požadovanou konfiguraci, nebo nahrát profil již dříve vytvořený. Máte-li potřebu vytvářet více síťových konfiguračních profilů, uložte si je, přejmenujte nebo znovu použijte. Update system Pokud máte k dispozici soubor pro aktualizaci NMS, zde jej můžete použít. Shutdown system Restartuje nebo vypne NMS. Factory reset system Restartuje NMS do defaultního nastavení. 7

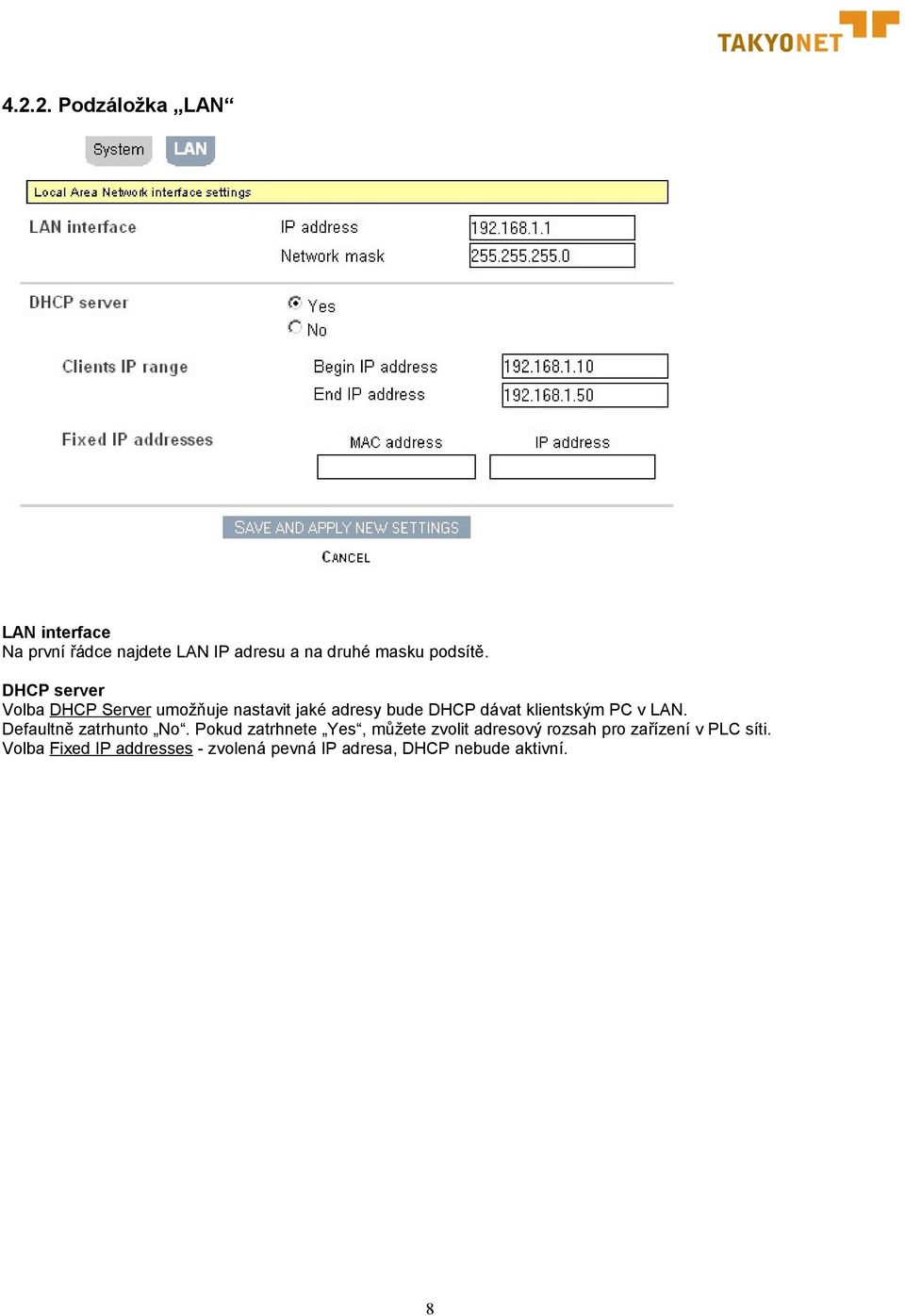

8 Podzáložka LAN LAN interface Na první řádce najdete LAN IP adresu a na druhé masku podsítě. DHCP server Volba DHCP Server umožňuje nastavit jaké adresy bude DHCP dávat klientským PC v LAN. Defaultně zatrhunto No. Pokud zatrhnete Yes, můžete zvolit adresový rozsah pro zařízení v PLC síti. Volba Fixed IP addresses - zvolená pevná IP adresa, DHCP nebude aktivní. 8

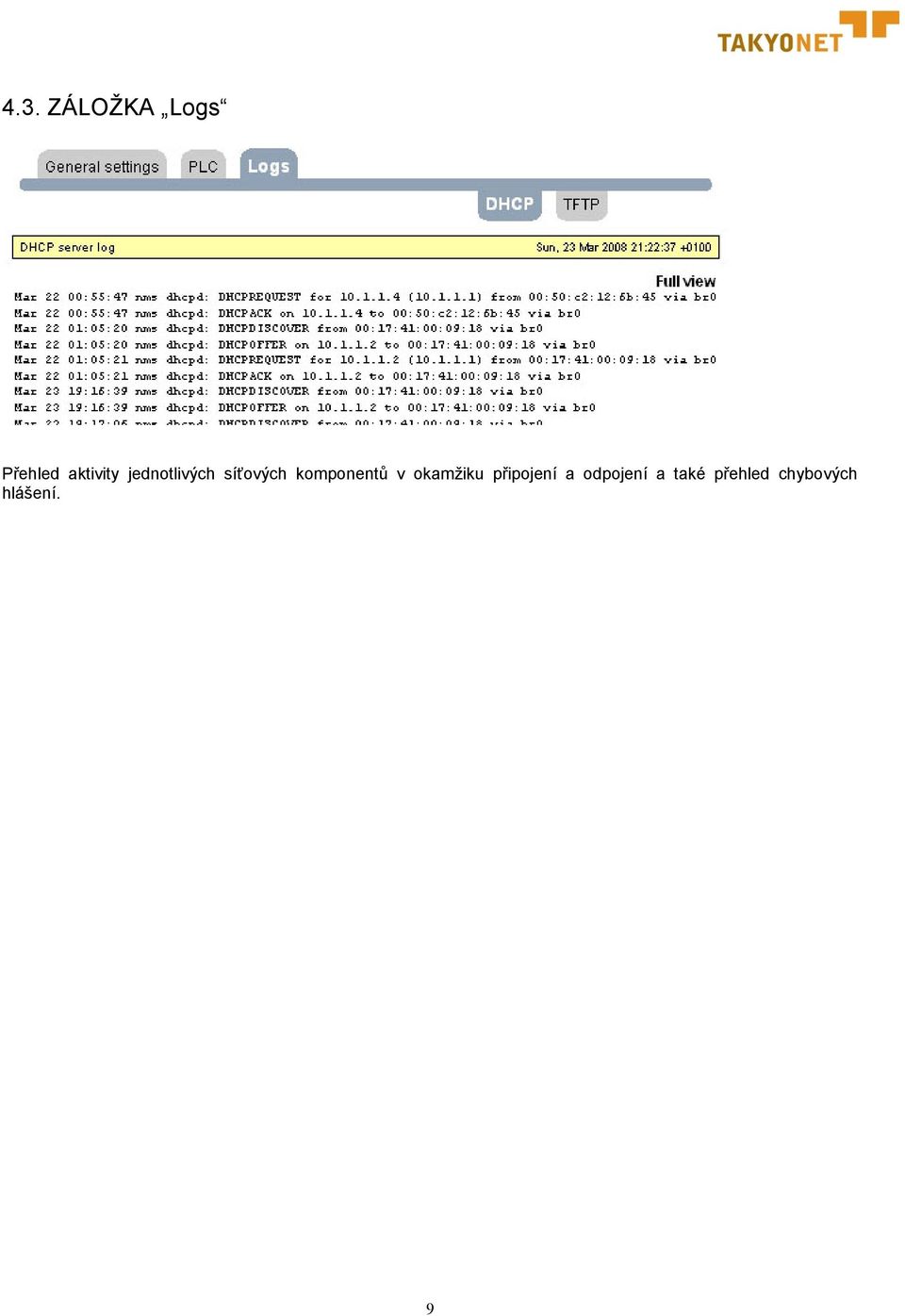

9 4.3. ZÁLOŽKA Logs Přehled aktivity jednotlivých síťových komponentů v okamžiku připojení a odpojení a také přehled chybových hlášení. 9

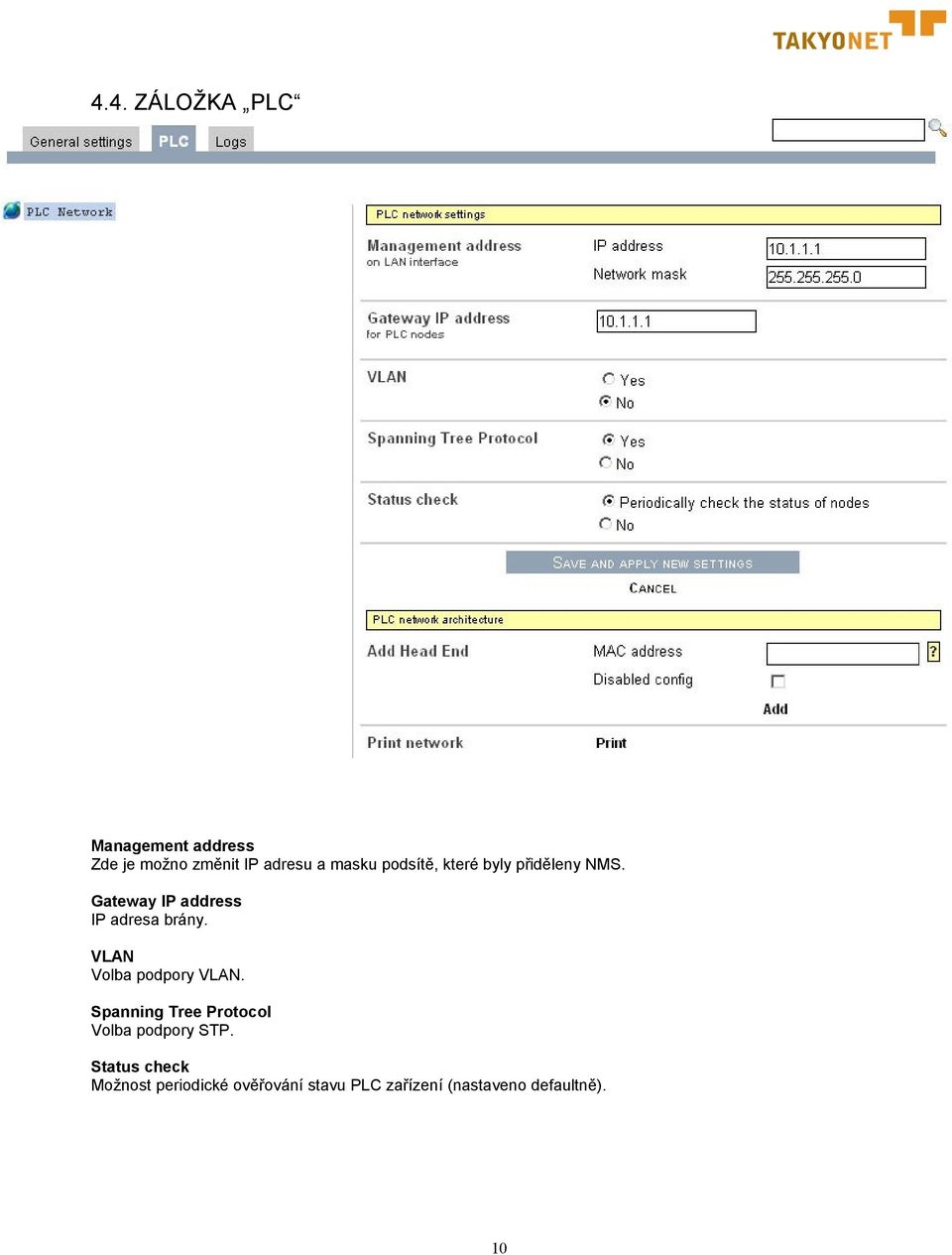

10 4.4. ZÁLOŽKA PLC Management address Zde je možno změnit IP adresu a masku podsítě, které byly přiděleny NMS. Gateway IP address IP adresa brány. VLAN Volba podpory VLAN. Spanning Tree Protocol Volba podpory STP. Status check Možnost periodické ověřování stavu PLC zařízení (nastaveno defaultně). 10

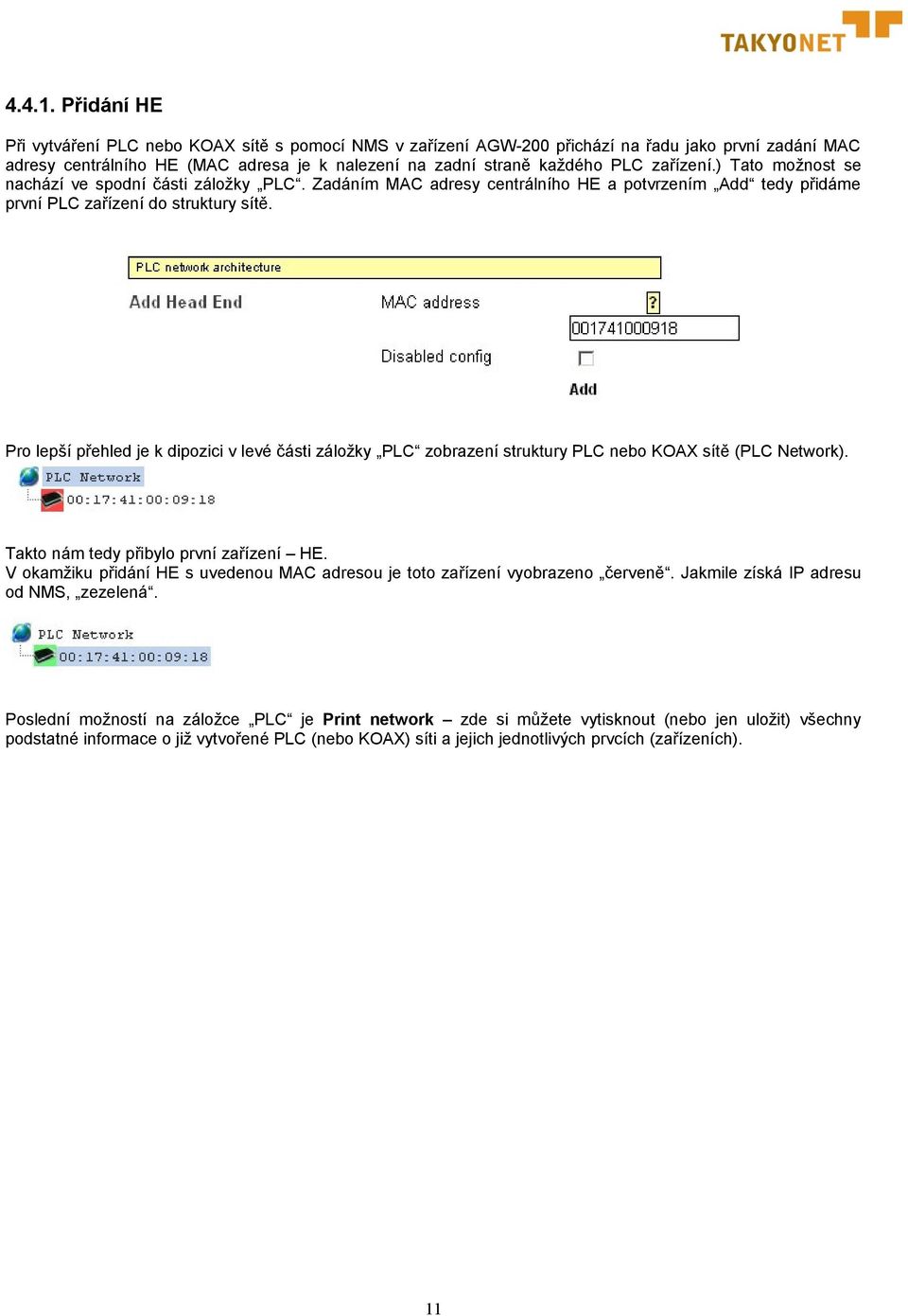

11 Přidání HE Při vytváření PLC nebo KOAX sítě s pomocí NMS v zařízení AGW-200 přichází na řadu jako první zadání MAC adresy centrálního HE (MAC adresa je k nalezení na zadní straně každého PLC zařízení.) Tato možnost se nachází ve spodní části záložky PLC. Zadáním MAC adresy centrálního HE a potvrzením Add tedy přidáme první PLC zařízení do struktury sítě. Pro lepší přehled je k dipozici v levé části záložky PLC zobrazení struktury PLC nebo KOAX sítě (PLC Network). Takto nám tedy přibylo první zařízení HE. V okamžiku přidání HE s uvedenou MAC adresou je toto zařízení vyobrazeno červeně. Jakmile získá IP adresu od NMS, zezelená. Poslední možností na záložce PLC je Print network zde si můžete vytisknout (nebo jen uložit) všechny podstatné informace o již vytvořené PLC (nebo KOAX) síti a jejich jednotlivých prvcích (zařízeních). 11

12 4.5. KONFIGURACE HE PODZÁLOŽKA NETWORK Při označení HE v levé straně obrazovky, v okně se strukturou PLC sítě, se objeví v pravé části (mimo jiné) podzáložka Network. Description V tomto okně si můžete zaznamenat vše, co si chcete u daného zařízení (v tomto případě HE) zapamatovat. Type of Node Zde můžete danému zařízení přiřadit fukci v rámci PLC (nebo KOAX) sítě. tj. Zda bude HE, REP, či CPE. MAC address MAC adresa zvoleného zařízení. IP address IP adresa, kterou dostalo zvolené zařízení od NMS. Permanent settings Defaultně je zaškrtnuto No: node downloads the settings at boot time. Tato volba znamená, že při každém novém nabootování systému (přerušení dodávky elektřiny, vypojení ze zásuvky) dostane toto zvolené zařízení IP adresu od NMS v závislosti na pořadí navázání spojení s tímto zařízením. IP adresa je tedy tzv. dynamická. Jakákoli byť uložená konfigurace daného zařízení bude při takové volbě při dalším nabootování systému ztracena. 12

13 Jakmile je PLC (nebo KOAX) síť nastavena dle všech našich požadavků, a je funkční a stabilní, je bezpodmínečně nutné nejen u HE, ale u každého zařízení v PLC (KOAX) síti zvlášť zaškrtnout volbu Yes: node writes the settings in its memory - tímto zajistíme, že zvolené zařízení při každém dalším nabootování systému získá IP adresu, kterou mělo v době zaškrtnutí a uložení této volby, stejně tak jako odpovídající nastavení. Slaves authentication Tyto volby nacházejí využití v případě, kdy hrozí, že služeb dané PLC sítě může využít nezvaný host tím, že si do PLC (KOAX) sítě připojí své CPE (musí být plně kompatibilní se zařízeními Defidev) a současně bude znát IP adresu, kterou mu NMS přidělí. Jedná se však o prakticky téměř vyloučený případ. Volba No znamená jinými slovy žádný seznam podřízených zařízení (danému HE). (Doporučujeme) Volba Fixed list znamená, že si HE zapamatuje pouze podřízená zařízení, která jsou právě zelená. Nevýhodou této volby je situace, kdy se objeví dodatečný požadavek na připojení dalšího místa do PLC (KOAX) sítě daného HE. Volba RADIUS server znamená autentifikaci PLC (KOAX) zařízení, které se připojují k centrálnímu zařízení (HE) na základě jejich povolených MAC adres. OVLAN Defaultně je nastaveno No. Pokud zvolíme Yes, HE bude podporovat proprietární funkci OVLAN. Nastavením tagu na HE a následně na libovolných CPE můžeme vytvářet skupiny zařízení, které budou komunikovat pouze v rámci skupiny zařízení se stejným tagem. Volba ethernetového portu je aktuální pouze případě, že používáme HE s více porty (AHES-202). 13 v

14 4.6. KONFIGURACE HE PODZÁLOŽKA SIGNAL Při označení HE v levé straně obrazovky, v okně se strukturou PLC sítě, se objeví v pravé části (mimo jiné) podzáložka Signal. 14

15 Signal Modes V této záložce je možno na centrálním HE nastavit frekvenční pásmo (signální mód), v němž bude nkomunikace probíhat. Defaultně je nastaven signální mód 6. Volbou jiného frekvenčního rozsahu a následným uložením tak změníme tuto charakteristiku. Je však nezbytně nutné, aby tato změna proběhla až poté, co na všech ostatních zařízeních (REP, CPE) podřízených zvolenému HE zaškrtneme pokud ne rovnou všechny, tak alespoň ty signální módy, které budeme chtít používat! Platí, že čím užší frekvenční pásmo, tím větší dosah signálu z HE, avšak současně nižší výkon. Změna signálního módu je vhodná rovněž v byť ojedinělých, nicméně možných případech možnosti vzniku rušení urč. frekvencí (policie, hasiči, záchranná služba, radioamatéři,..), a to jednoduše výběrem takového pásma, ve kterém příslušná frekvence chybí. Signal Sub-mode Tato volba nachází uplatnění v případech, kdy nám hrozí možnost vzniku interference z nezávislých powerlinových sítí (resp HE), které jsou v takové blízkosti na stejném elektrickém okruhu, že hrozí vznik konfliktní situace. V takovém případě tedy přiřadíme konfliktním HE odlišné sub-módy, což zaručí, že budou pracovat ve stejném frekvenčním pásmu, avšak nebudou spolu moci komunikovat. Transmission gain Síla vysílaného signálu. Doporučujeme zanechat původní nastavení. Reception gain Síla přijímaného signálu. Doporučujeme zanechat v režimu Automatic. Attenuation Zde můžeme dodatečně přidat nepropustné (potlačené) pásmo, volbou mezních frekvencí pásma a určením hodnoty zeslabení. 15

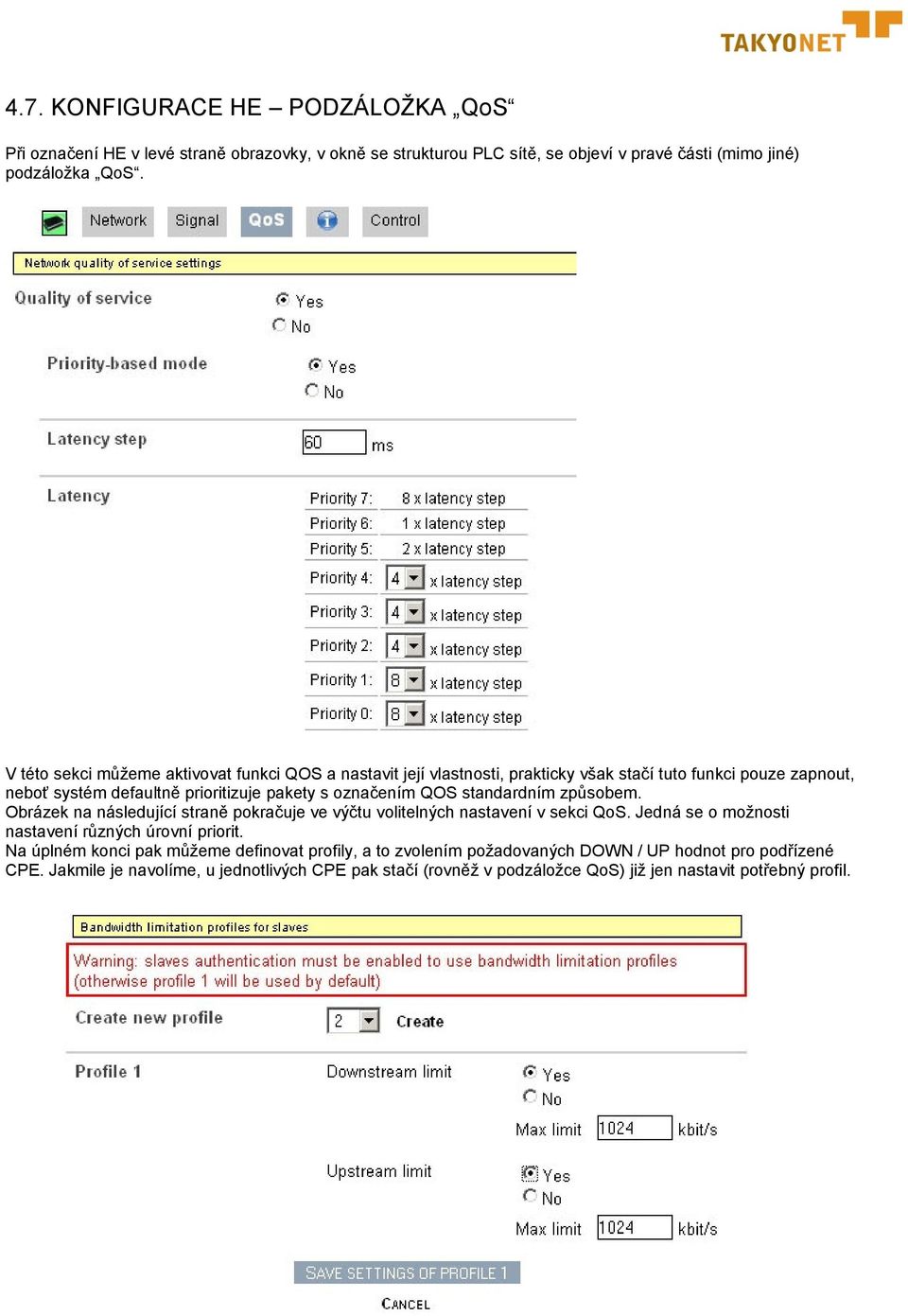

16 4.7. KONFIGURACE HE PODZÁLOŽKA QoS Při označení HE v levé straně obrazovky, v okně se strukturou PLC sítě, se objeví v pravé části (mimo jiné) podzáložka QoS. V této sekci můžeme aktivovat funkci QOS a nastavit její vlastnosti, prakticky však stačí tuto funkci pouze zapnout, neboť systém defaultně prioritizuje pakety s označením QOS standardním způsobem. Obrázek na následující straně pokračuje ve výčtu volitelných nastavení v sekci QoS. Jedná se o možnosti nastavení různých úrovní priorit. Na úplném konci pak můžeme definovat profily, a to zvolením požadovaných DOWN / UP hodnot pro podřízené CPE. Jakmile je navolíme, u jednotlivých CPE pak stačí (rovněž v podzáložce QoS) již jen nastavit potřebný profil. 16

17 17

18 4.8. KONFIGURACE HE PODZÁLOŽKA i Při označení HE v levé straně obrazovky, v okně se strukturou PLC sítě, se objeví v pravé části (mimo jiné) podzáložka i. Zde máme přístup k informacím o daném zařízení ( v tomto případě HE). Uptime Doba provozu od posledního nabootování. Type Určení zda je vybrané zařízení nastaveno jako HE, REP, či CPE. Firmware version Aktuální verze firmware. Hardware version Verze hardware. Current configuration Informace o tom, zda si HE načte svá nastavení ze serveru DHCP (dynamická IP adresa a deafultní konfigurace), nebo použije uložené hodnoty (statická IP adresa a uložená konfigurace). (Změna se provádí u každého zařízení v podzáložce Network - Permanent settings.) Signal mode Informace o používaném signálním módu (frekvenčním pásmu). Master node Informace o nadřízeném zařízení, resp. zařízení, kterému je dané zařízení podřízeno. Slaves nodes V tomto prostoru se zobrazují MAC adresy veškerých zařízení, které HE nadetekoval, resp adresy všech podřízených zařízení (v případě HE všech, v případě REP všech výlučně jemu podřízených, v případě CPE 18

19 žádných) a jejich stav. Při vytváření PLC (KOAX) sítě a zapojení všech žádaných CPE do sítě zde tedy nalezneme informace o tom, která zařízení byla HE nadetekována (navázal s nimi komunikaci). V první fázi tedy získáme přehled o všech dostupných zařízeních v rámci budované PLC (KOAX) sítě (viz obrázek níže případ 2 nadetekovaných zařízení). Pro jejich konfiguraci je nutné tato zařízení nejdříve přidat do PLC (KOAX) sítě (tzv. deklarovat). Toto se provede jednoduše kliknutím na Add this node v případě požadavku přidání pouze daného zařízení, či kliknutím rovnou na Add all new nodes v případě požadavku přidání všech nadetekovaných zařízení. View physical speed zobrazí rychlost přenosu a příjmu mezi zvoleným zařízením a daným HE. 19

20 4.9. KONFIGURACE HE PODZÁLOŽKA Při označení HE v levé straně obrazovky, v okně se strukturou PLC sítě, se objeví v pravé části (mimo jiné) podzáložka s ikonkou grafu. Zde jsou v grafické formě zobrazeny výkonnostní charakteristiky komunikace mezi zvolenými zařízeními v rámci PLC (KOAX) sítě v používaném frekvenčním pásmu. V sekci Signal from node můžeme volit z dostupných zařízení. 20

21 4.10. KONFIGURACE HE PODZÁLOŽKA CONTROL Při označení HE v levé straně obrazovky, v okně se strukturou PLC sítě, se objeví v pravé části (mimo jiné) podzáložka Control. V této sekci jsou k dispozici základní ovládací prvky k danému zařízení. Apply settings Můžeme znovu-nahrát vytvořenou konfiguraci, aniž bychom restartovali dané zařízení. Můžeme restartovat zařízení. IP status Prověří, zda má dané zařízení přidělenu IP adresu. Add a new node Zde můžeme přidat nové zařízení vložením příslušné MAC adresy a určit, v jakém postavení bude (HE, REP, CPE). Jelikož však HE vyhledává dostupná zařízení automaticky (detekovaná zařízení se zobrazují v podsekci i ), tato fuknce nachází uplatnění pro případ potřeby přidání zařízení (a jeho konfiguraci) před jeho fyzickým zapojením do PLC (KOAX) sítě. Clone this node Vytvoří klon daného zařízení se stejným nastavením, jako u původního zařízení, s vyjímkou IP adresy. Move Zde je možno přiřadit danému zařízení z dostupných možností jiné nadřízené zařízení (master). Tato funkce je využitelná v případě REP či CPE, které chceme přesunout pod správu jinému zařízení. Remove Odstraní dané zařízení z PLC (KOAX) sítě. Pokud se jedná o REP či HE, budou z pochopitelných důvodů současně odstraněna všechna podřízená zařízení (REP či CPE) Při jakékoli změně v nastavení HE (platí pro jakékoli PLC (KOAX) zařízení) a jejího uložení se následně v levé části obrazovky (struktura PLC sítě) u HE objeví po jeho pravé straně malá oranžová hvězdička. 21

22 Podzáložka Control je nyní také s hvězdičkou. Jsme tak informováni, že pro provedení změn je nutný restart HE. Restart provedeme v podzáložce Control (Restart node Standard) nebo přímým kliknutím na hvězdičku u HE (dtto). Po skončení tohoto procesu jsme informování příslušnou barvou obdélníčku o výsledku této operace. 22

23 4.11. PŘIDÁNÍ CPE, PŘIDÁNÍ REP Jak už bylo uvedeno v části 4.8. Konfigurace HE - podzáložka i, veškerá dostupná zařízení v rámci PLC (KOAX) sítě, která jsou v dosahu HE, se automaticky detekují a zobrazují ve spodní části podzáložky i na příslušném HE. V tomto případě jsou v dosahu daného HE celkem 2 zařízení s uvedenými MAC adresami. Jejich začlenění do PLC (KOAX) sítě provedeme velmi jednoduše kliknutím na Add this node v případě požadavku přidání pouze daného zařízení, či kliknutím rovnou na Add all new nodes v případě požadavku přidání všech nadetekovaných zařízení. Informace ve spodní části podzáložky i se změní v našem případě následujícím způsobem. V levé části obrazovky v okně se strukturou PLC sítě poté přibydou tato dvě zařízení, která jsou nejdříve červená, po čase však zezelenají. Přidaná zařízení získávají automaticky funkci CPE. Pokud chceme změnit fuknci již nadeklarovaného zařízení (ve struktuře PLC sítě v levé části obrazovky zelené ), musí být tato změna vůbec fyzicky možná. Defidev zařízení se dají rozdělit podle implementovaného čipu (či podle funkce, kterou mohou plnit) na: 1. CPE (AMH-200, AMH-200F, AMH-200P, AMH-200V) s čipem DSS HE, REP, CPE (AMH-201, AMH-201F) s čipem DSS9001 a (AHES-202) s čipem DSS9002 Aby mohlo každé zařízení plnit svou funkci, musí být splněno, že výše uvedeným zařízení budou přiřazeny pouze výše uvedené funkce. Toto tedy platí zejména pro všechna zařízení AMH-200, AMH-200P, ACPE-200, která mohou vystupovat pouze jako CPE. Pokud tedy chceme změnit funkci deklarovaného zařízení z CPE na REP, musí být toto zařízení vybaveno čipem DSS9001nebo DSS9002. Pro provedení této změny pak jen stačí přejít na zařízení, kterému chceme změnit funkci, na podzáložku Network, a v sekci Type of node zvolit REP. Pro provedení změny je nutné uložit toto nové nastavení a restartovat dané zařízení (v podzáložce Control Restart node Standard). Následně se změní struktura PLC sítě v levé části obrazovky a po zezelenání daného zařízení bude vypadat v našem případě takto: 23

24 Krom jednoho HE a dvou CPE máme nyní k dispozici jeden REP. Smysl jeho přidání může být v tomto případě dvojí. Buďto potřebujeme zvýšit počet obhospodařovávaných zařízení pro daný HE (více než 32 v případě AMH-201 a AMH-201F nebo více než 64 v případě AHES-202), nebo jsou některá CPE ve vzdálenějších místech od HE, čili jinými slovy jsou nedetekovatelná nebo detekovatelná, avšak se špatným signálem. Zařízení s funkcí REP tedy v takových případech získává funkci nadřízeného zařízení (master) nad všemi zařízeními, která mu přiřadíme. Pak už stačí na všech zařízeních, která budou podřízena danému REP, pouze změnit jejich pána. Toto se provede, opět velmi jednoduše, převedením daného zařízení pod nového mastera, v podzáložce Control, v sekci Move dle následujícího obrázku: Po následném uložení této změny v nastavení se změní struktura PLC sítě v levé části obrazovky v našem případě následovně: Takovýmto způsobem tedy můžeme vytvářet strukturu PLC (KOAX) sítě dle našich požadavků a potřeb velmi rychle a jednoduše. 24

25 4.12. KONFIGURACE CPE (REP) - PODZÁLOŽKA NETWORK Při označení CPE (REP) v levé straně obrazovky, v okně se strukturou PLC sítě, se objeví v pravé části (mimo jiné) podzáložka Network. Podzáložka Network u CPE (REP) je obdobná jako podzáložka Network u HE. Pro sekce Description, Type of node, MAC address, IP address a Permanent settings tedy platí to samé co bylo řečeno dříve v kapitole 4.5. Konfigurace HE podzáložka Network. Master choice Možnost trvale nastavit, ke kterému zařízení (HE nebo REP) se v případě rozpojení PLC (KOAX) sítě mají modemy hlásit nebo zdali se mají hlásit k jakémukoli řídícímu zařízení (HE nebo REP), se kterým lze ve chvíli připojování navázat komunikaci. Dále je možné nastavit minimální počet hopů k řídícímu HE celé struktury. OVLAN Zde zvolíme, zda bude daný CPE komunikovat pouze s HE (volba Root ), nebo se všemi ostatními CPE, které mají stejný tag (volba Private ), nebo bude komunikovat se všemi zařízeními v dané PLC (KOAX) síti. 25

26 4.13. KONFIGURACE CPE (REP) - PODZÁLOŽKA SIGNAL Při označení CPE (REP) v levé straně obrazovky, v okně se strukturou PLC sítě, se objeví v pravé části (mimo jiné) podzáložka Signal. Podzáložka Signal u CPE i REP je také obdobná jako podzáložka Signal u HE pro CPE i REP tedy platí stejně tak informace uvedené v kapitole 4.6. Konfigurace HE podzáložka Signal. Podstatným rozdílem pro CPE však je možnost zatrhnutí až všech uvedených signálních módů najednou (v případě HE je dána možnost volby pouze jednoho z uvedených, a to z pochopitelného důvodu možnosti vysílání HE pouze v jednom z frekvenčních pásem). Je lepší mít vždy otevřené všechny módy na CPE a REP ve struktuře a volit na jakém módu bude celý systém běžet, pouze výběrem na řídícím HE!!! Uložit změny můžeme buďto pouze danému CPE, nebo všem sousedním CPE. Pokud chceme změnit signální mód na HE, nejdříve je vždy nutné umožnit fungování všech dotčených CPE na potřebných signálních módech, a to právě výše uvedeným způsobem. 26

27 4.14. KONFIGURACE CPE (REP) - PODZÁLOŽKA QoS Při označení CPE (REP) v levé straně obrazovky, v okně se strukturou PLC sítě, se objeví v pravé části (mimo jiné) podzáložka QoS. Defaultně je nastaven profil 1. Pokud chceme použít jiný profil, musíme jej nejdříve nastavit na příslušném HE v podzáložce QoS. 27

28 4.15. KONFIGURACE CPE - PODZÁLOŽKA VoIP Při označení CPE v levé straně obrazovky, v okně se strukturou PLC sítě, se objeví v pravé části (mimo jiné) podzáložka VoIP. Tato podzáložka je využitelná pouze v případě CPE s VoIP bránou tedy pouze v případě modemu AMH-200V! Defaultně je nastavena volba No. Po zvolení Yes máme k dispozici zvolit následující údaje. Gatekeeper IP address IP adresa gatekeeperu. Telephone number Telefoní číslo. Dial plan Dial plan. Modem signaling port Signální PORT VoIP přenosu. Advanced settings Nastavení detailnějších vlastností, jejichž náhled (bez dalšího popisu) je k dispozici na další stránce. 28

29 29

30 4.16. KONFIGURACE CPE (REP) - PODZÁLOŽKA i Při označení CPE (REP) v levé straně obrazovky, v okně se strukturou PLC sítě, se objeví v pravé části (mimo jiné) podzáložka i. Pro tuto podzáložku platí stejné informace jako v kapitole 4.8. Konfigurace HE podzáložka i. 30

31 4.17. KONFIGURACE CPE (REP) PODZÁLOŽKA Při označení CPE (REP) v levé straně obrazovky, v okně se strukturou PLC sítě, se objeví v pravé části (mimo jiné) podzáložka s ikonkou grafu. Jsou zde v grafické formě zobrazeny výkonnostní charakteristiky komunikace mezi zvolenými zařízeními v rámci PLC sítě v používaném frekvenčním pásmu. V sekci Signal from node můžeme volit z dostupných zařízení v pozici master (HE, REP). 31

32 4.18. KONFIGURACE CPE (REP)- PODZÁLOŽKA CONTROL Při označení CPE (REP) v levé straně obrazovky, v okně se strukturou PLC sítě, se objeví v pravé části (mimo jiné) podzáložka Control. Pro tuto podzáložku platí stejné informace jako v kapitole Konfigurace HE podzáložka Control, s tím rozdílem, že zde je možné přidělit danému CPE mastera z dostupných zařízení v nabídce. 32

33 4.19. UKONČENÍ PRÁCE V NMS Před tím, než opustíme vytvořenou PLC (KOAX) síť ukončením práce v NMS, je bezpodmínečně nutné vytvořenou konfiguraci uložit. Toto se provádí (jak již bylo dříve zmíněno) tím, že každé jednotlivé zařízení v PLC síti musí mít před vypnutím NMS tzv. statickou IP adresu. Nejdříve tuto operaci provádíme u všech CPE, následně u všech REP, a nakonec u HE. Operace spočívá v následujícím: U každého zařízení v podzáložce Network v sekci Permanent settings zvolíme možnost Yes: node writes the settings in its memory a klikneme na SAVE SETTINGS. Následně provedeme restart zařízení již známým způsobem (podzáložka Control Restart node Standard). Tímto způsobem tedy získáme jistotu, že všechna takto nastavená zařízení získají stejné IP adresy a nahrají si stejnou konfiguraci jako v okamžiku provedení této operace. Jakmile máme jistotu, že jsme provedli tuto operaci u všech zařízení (CPE, REP, HE), můžeme odpojit NMS a provést kontrolu fyzickým restartem HE (vytažením a opětným zapojením do el.zásuvky) a následně ověřit odezvy použitých IP adres.. Pokud si přejeme důležitá data o vytvořené síti uložit či vytisknout, můžeme tak učinit otevřením záložky PLC a v její spodní části kliknout na Print. 33

34 5. PRAKTICKÁ DOPORUČENÍ 1. Modem je v NMS zelený, avšak nezobrazují se žádné informace v sekci i, modem nejde rovněž pingnout přes přidělenou IP adresu. Řešení: jedná se o modem, který má IP adresu ve statickém módu, jde tedy o modem již dříve nastavený. Je nutné zjistit tuto jeho pevnou adresu např s pomocí programu IP SCAN, kde zadáme používané adresové rozsahy, nebo standardní rozsahy přidělované NMS či U takto nalezeného modemu následně změníme v sekci Network nastavení Permanent settings nejdříve na YES (uložit a restartovat se Standard method), hned poté změníme na NO (uložit a restartovat s Clear setting mode). (Pokud však nemůžeme IP adresu zjistit (byl použit nestandardní adresový rozsah, který si nepamatujeme), tento modem je pro další účely nepoužitelný.)) Poté vytáhneme HE i modem ze zásuvky (fyzický restart). Při následném zastrčení bude modem v dynamickém módu a přidělná IP adresa je funkční. (další doporučení budou průběžně doplňovány v závislosti na jejich vznikání) 34
