1 ENERGETICKÝ AUDIT BUDOVY: ZŠ ČERNOŠICE BUDOVA B A C, POD ŠKOLOU 447, ČERNOŠICE Vedeno pod č. zakázky: Datum vypracování: Energetický specialista: Ing. Zdeněk Ročárek Oprávnění č Evidenční číslo EA: nebylo přiděleno EnergySim Jablonec: Praha: Generála Mrázka 413/4, Jablonec nad Nisou, tel.: , jablonec@energysim.cz Charlese de Gaulla 629/5, Praha 6 Dejvice, tel.: , praha@energysim.cz

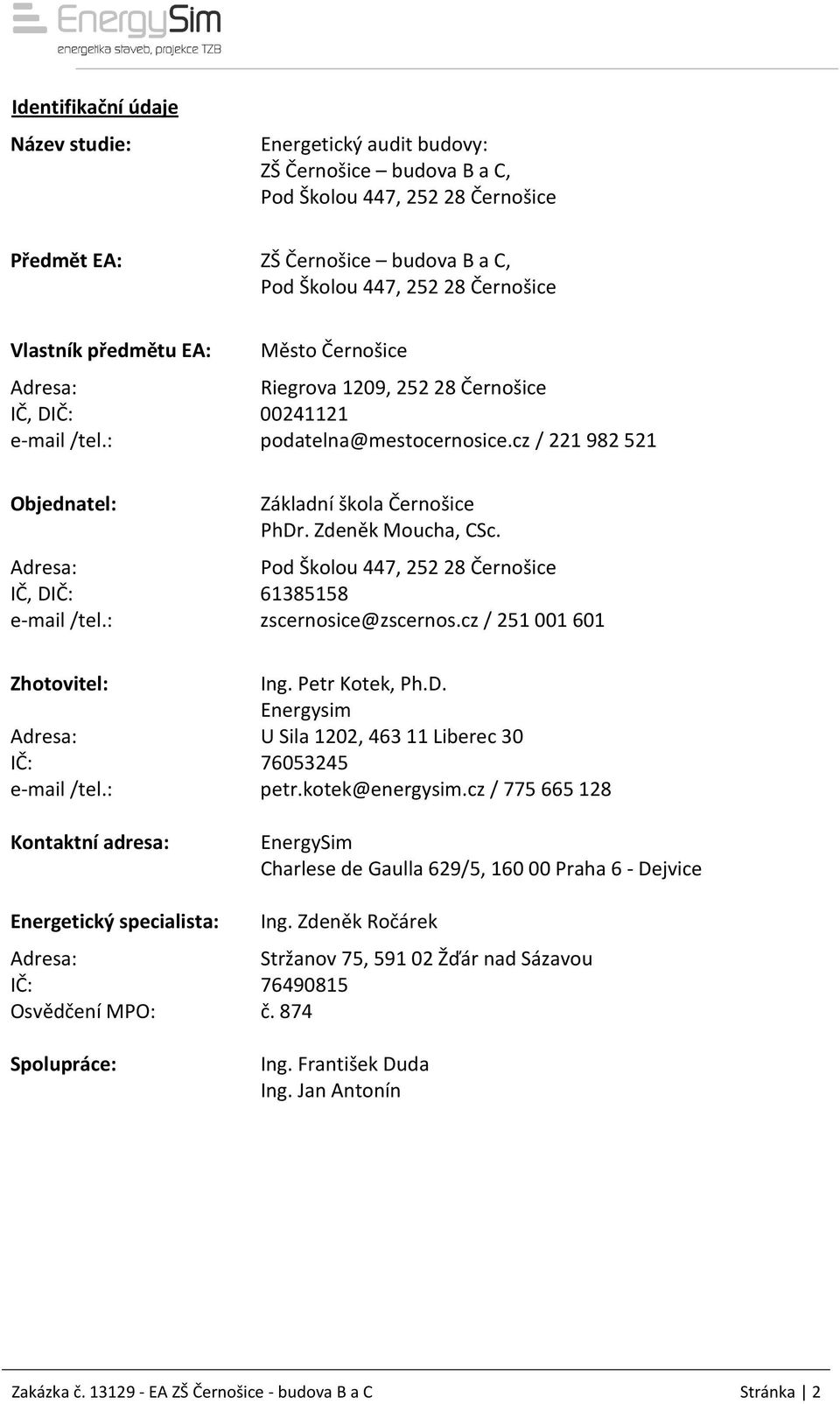

2 Identifikační údaje Název studie: Energetický audit budovy: ZŠ Černošice budova B a C, Pod Školou 447, Černošice Předmět EA: ZŠ Černošice budova B a C, Pod Školou 447, Černošice Vlastník předmětu EA: Město Černošice Adresa: Riegrova 1209, Černošice IČ, DIČ: /tel.: podatelna@mestocernosice.cz / Objednatel: Základní škola Černošice PhDr. Zdeněk Moucha, CSc. Adresa: Pod Školou 447, Černošice IČ, DIČ: /tel.: zscernosice@zscernos.cz / Zhotovitel: Ing. Petr Kotek, Ph.D. Energysim Adresa: U Sila 1202, Liberec 30 IČ: /tel.: petr.kotek@energysim.cz / Kontaktní adresa: EnergySim Charlese de Gaulla 629/5, Praha 6 - Dejvice Energetický specialista: Ing. Zdeněk Ročárek Adresa: Stržanov 75, Žďár nad Sázavou IČ: Osvědčení MPO: č. 874 Spolupráce: Ing. František Duda Ing. Jan Antonín Zakázka č EA ZŠ Černošice - budova B a C Stránka 2

3 OBSAH 1. PŘEDMĚT ENERGETICKÉHO AUDITU ZÁMĚR ZADAVATELE EA PODKLADY PRO ZPRACOVÁNÍ ZÁKLADNÍ ÚDAJE O PŘEDMĚTU EA ZÁKLADNÍ ÚDAJE O ENERGETICKÝCH VSTUPECH A VÝSTUPECH ELEKTRICKÁ ENERGIE SPOTŘEBA ELEKTRICKÉ ENERGIE - AREÁL SPOTŘEBA ELEKTRICKÉ ENERGIE BUDOVA B+C ZEMNÍ PLYN SPOTŘEBA ZEMNÍHO PLYNU - AREÁL SPOTŘEBA ZEMNÍHO BUDOVA B+C ZÁKLADNÍ ÚDAJE O VLASTNÍCH ENERGETICKÝCH ZDROJÍCH KOTLE NA ZEMNÍ PLYN VLASTNÍ ZDROJE ENERGIE REGULACE ZÁKLADNÍ ÚDAJE O ROZVODECH ENERGIE ZÁKLADNÍ ÚDAJE O VÝZNAMNÝCH SPOTŘEBIČÍCH ENERGIE ELEKTRICKÉ SPOTŘEBIČE ELEKTRICKÉ OSVĚTLENÍ PŘÍPRAVA TV OSTATNÍ ELEKTRICKÉ SPOTŘEBIČE PLYNOVÉ SPOTŘEBIČE VYTÁPĚNÍ ZÁKLADNÍ ÚDAJE O BUDOVÁCH CELKOVÝ POPIS OBJEKTŮ VÝKRESOVÁ DOKUMENTACE A SKUTEČNÝ STAV OBVODOVÝ PLÁŠŤ STŘEŠNÍ PLÁŠŤ PODLAHY OKNA A OTVOROVÉ VÝPLNĚ GEOMETRICKÉ VLASTNOSTI BUDOVY TEPELNĚ TECHNICKÉ VLASTNOSTI BUDOVY SYSTÉM MANAGEMETU HOSPODAŘENÍ ENERGIÍ VYHODNOCENÍ STÁVAJÍCÍHO STAVU PŘEDMĚTU EA VYHODNOCENÍ ÚČINNOSTI UŽITÍ ENERGIE VYHODNOCENÍ TEPELNĚ TECHNICKÝCH VLASTNOSTÍ STAVEBNÍCH KONSTRUKCÍ BUDOV VYHODNOCENÍ ÚROVNĚ SYSTÉMU MANAGEMENTU HOSPODAŘENÍ ENERGIÍ CELKOVÁ ENERGETICKÁ BILANCE BILANCE ELEKTRICKÉ ENERGIE BILANCE ZEMNÍHO PLYNU SKUTEČNÁ SPOTŘEBA TEPLA NA VYTÁPĚNÍ MODEL POTŘEBY ENERGIE NA VYTÁPĚNÍ POROVNÁNÍ TEORETICKY STANOVENÝCH POTŘEB TEPLA A SPOTŘEB MĚŘENÝCH SPOTŘEBA TEPLA NA PŘÍPRAVU TEPLÉ VODY CELKOVÁ ENERGETICKÁ BILANCE 30 Zakázka č EA ZŠ Černošice - budova B a C Stránka 3

4 3. NÁVRH OPATŘENÍ KE ZVÝŠENÍ ÚČINNOSTI UŽITÍ ENERGIE OPATŘENÍ VE STAVEBNÍ ČÁSTI OBVODOVÝ PLÁŠŤ STŘEŠNÍ PLÁŠŤ PODLAHY OKNA A PRŮSVITNÉ VÝPLNĚ PŘEHLED VŠECH OPATŘENÍ VE STAVEBNÍ ČÁSTI OPATŘENÍ V ČÁSTI TZB BEZNÁKLADOVÁ OPATŘENÍ NÍZKONÁKLADOVÁ OPATŘENÍ VYSOKONÁKLADOVÁ OPATŘENÍ VARIANTY CELKOVÉHO ŘEŠENÍ VARIANTA VARIANTA EKONOMICKÉ VYHODNOCENÍ NAVRŽENÝCH VARIANT EKOLOGICKÉ VYHODNOCENÍ NAVRŽENÝCH VARIANT STANOVENÍ OKRAJOVÝCH PODMÍNEK CELKOVÁ ENERGETICKÁ BILANCE NAVRŽENÝCH VARIANT CELKOVÁ ÚSPORA ENERGIÍ JEDNOTLIVÝCH VARIANT ÚSPORA ENERGIE NA VYTÁPĚNÍ JEDNOTLIVÝCH VARIANT VÝBĚR OPTIMÁLNÍ VARIANTY PODMÍNKY PRO DOSAŽENÍ ENERGETICKÝCH A EKONOMICKÝCH ÚSPOR EVIDENČNÍ LIST ENERGETICKÉHO AUDITU 51 SEZNAM TABULEK...52 SEZNAM OBRÁZKŮ...53 SEZNAM SOUVISEJÍCÍCH PRÁVNÍCH PŘEDPISŮ...54 PŘÍLOHY: SITUAČNÍ PLÁN...55 EVIDENČNÍ LIST ENERGETICKÉHO AUDITU...57 CELKOVÝ POČET STRAN...64 Zakázka č EA ZŠ Černošice - budova B a C Stránka 4

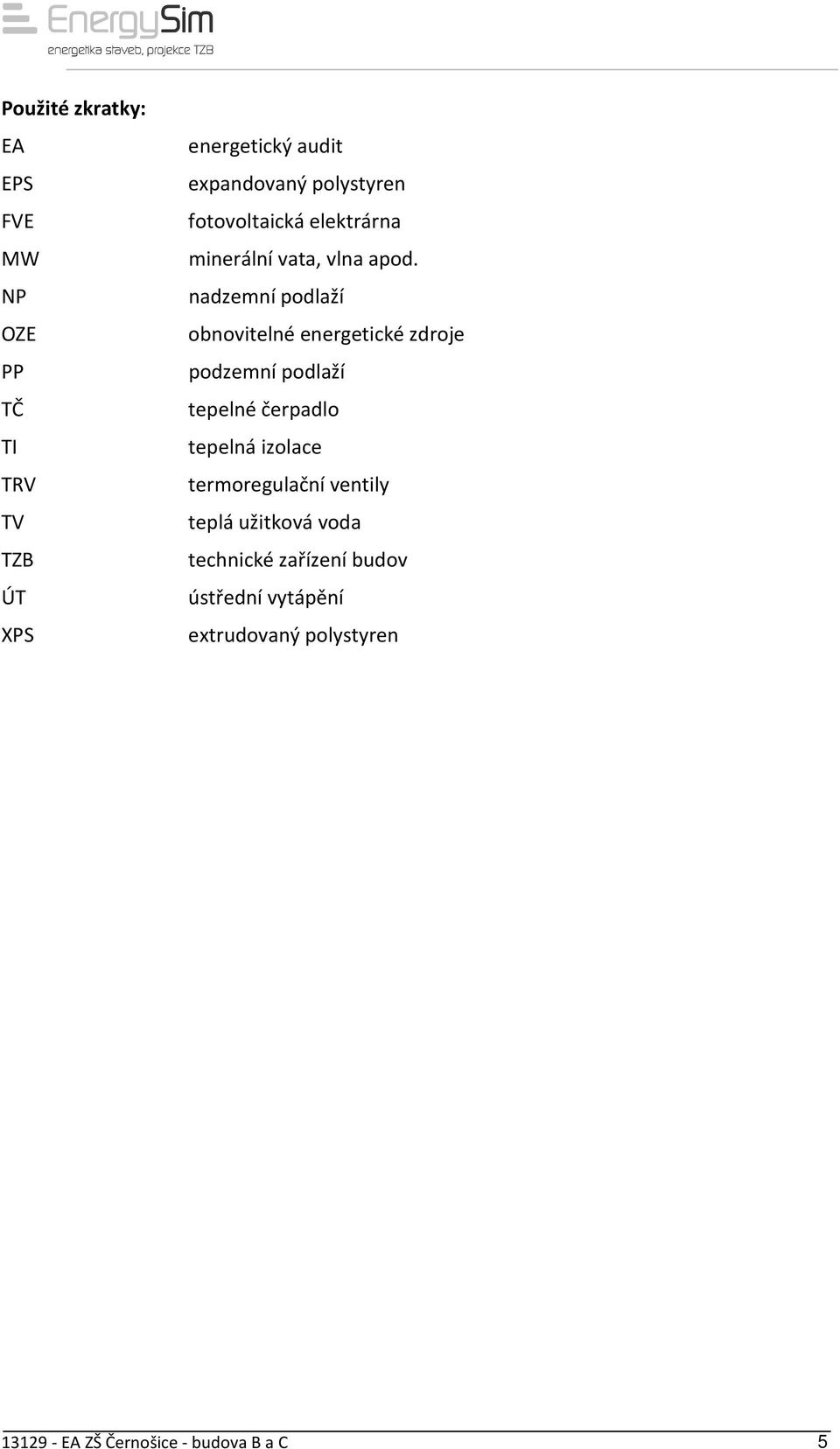

5 Použité zkratky: EA EPS FVE MW NP OZE PP TČ TI TRV TV TZB ÚT XPS energetický audit expandovaný polystyren fotovoltaická elektrárna minerální vata, vlna apod. nadzemní podlaží obnovitelné energetické zdroje podzemní podlaží tepelné čerpadlo tepelná izolace termoregulační ventily teplá užitková voda technické zařízení budov ústřední vytápění extrudovaný polystyren EA ZŠ Černošice - budova B a C 5

6 1. PŘEDMĚT ENERGETICKÉHO AUDITU Předmět energetického auditu: Základní škola Černošice budova B a C, Pod Školou 447, Černošice Adresa předmětu auditu: Základní škola Černošice, Pod Školou 447, Černošice Provozovatel předmětu auditu: Základní škola Černošice, Pod Školou 447, Černošice IČ: Energetický audit bude zpracován podle následujících právních předpisů, dle zákona č. 406/2000 Sb., o hospodaření energií a vyhlášky č. 480/2012 Sb., kterou se vydávají podrobnosti náležitostí energetických auditů a energetických posudků ZÁMĚR ZADAVATELE EA Záměrem zadavatele je pořízení EA v souladu se zákonem, zlepšení tepelně-technických a energetických vlastností objektu a případné využití energetického auditu k žádosti o dotace v rámci operačních programů. V případě zlepšování tepelně-technických parametrů obalových konstrukcí budovy, je podmínkou dotačního programu, aby hodnoty součinitele prostupu tepla jednotlivých konstrukcí objektu, na něž je žádána podpora, po realizaci splňovaly minimálně doporučenou hodnotu součinitele prostupu tepla U N uvedenou v odst. 5.2 Součinitel prostupu tepla normy ČSN (znění říjen 2011) a současně budova splňovala minimálně požadovanou hodnotu průměrného součinitele prostupu tepla obálkou budovy U em,n uvedenou v odst. 5.3 normy ČSN (znění říjen 2011), nebo musí být parametry voleny tak, aby obálka budovy splňovala minimálně doporučenou hodnotu průměrného součinitele prostupu tepla obálkou budovy U em,rec uvedenou v odst. 5.3 téže technické normy. Na základě analýzy současného stavu budou navržena možná opatření, která budou oceněna z hlediska investičních nákladů a bude vyčíslen jejich ekonomický a energetický přínos PODKLADY PRO ZPRACOVÁNÍ Název dokladu: Projektová dokumentace Obsah dokladu: Částečná původní stavební projektová dokumentace v rozsahu: - částečné půdorysy, - částečné řezy, - částečné pohledy. Podklad vypracoval: Arch. V. Vondrášek a A. Klečánek sídlo (ulice, PSČ, město): - IČ: - tel., - Název dokladu: Zpráva o Energetickém auditu ZŠ Černošice, Pod Školou 447, Černošice Obsah dokladu: Energetický audit ZŠ Černošice budova B, C a D Podklad vypracoval: AQ Energy s.r.o. v srpnu 2004 sídlo (ulice, PSČ, město): Na Průhonu 17/652, Praha 8 - Čimice IČ: - tel., / EA ZŠ Černošice - budova B a C 6

7 Název dokladu: Zpráva o pravidelné revizi el. zařízení Obsah dokladu: Zpráva o revizi elektrického zařízení pro ZŠ Černošice Podklad vypracoval: Radek Oberman, v 01-02/2012 sídlo (ulice, PSČ, město): Pražská 76, Vráž u Berouna IČ: - tel., - Název dokladu: Spotřeby elektrické energie a plynu Obsah dokladu: Faktury za dodávku zemního plynu a elektrické energie v období let 2010 až 2012 Podklad poskytl: Město Černošice, M. Mutlová sídlo (ulice, PSČ, město): Riegrova 1209, Černošice IČ: - , tel.: podatelna@mestocernosice.cz / Jako podklad pro zpracování energetického auditu dále slouží fotodokumentace a zápis z prohlídky. Materiály byly pořízeny Ing. Zdeňkem Ročárkem a Ing. Františkem Dudou při místním šetření stavby, které proběhlo dne Popis stávajícího stavu předmětu energetického auditu ZÁKLADNÍ ÚDAJE O PŘEDMĚTU EA Areál ZŠ Černošice se skládá z několika budov: o Budova A jedná se o dostavbu ZŠ v severní části areálu z roku Součástí objektu měla být dle původní projektové dokumentace i sportovní hala, která však nebyla realizována. Budova je v části suterénu směrem k budoucí hale provizorně zazděna. o Budova B+C jedná se o historicky nejstarší objekt v areálu ZŠ z první poloviny 20. století. V budově se vyjma učeben nachází kanceláře, tělocvična a další technické a pomocné místnosti. o Budova D jedná se o přístavbu ZŠ v jižní části areálu s dodatečně vybudovaným podkrovím z roku V budově se vyjma učeben nachází také kuchyně s jídelnou. Sousední pavilony jsou navzájem propojeny spojovacími krčky. Předmětem energetického auditu je pouze budova B+C v areálu ZŠ Černošice, Pod Školou 447. Půdorys objektu je nepravidelný, přibližně obdélníkový. Budova ZŠ je dvoupodlažní s částečně pod terén zapuštěným vytápěným suterénem a nevytápěnou půdou. Střecha objektu je sedlová se skládanou střešní krytinou. Umístění stavby a její orientace je patrná ze situačního plánu níže a v Příloze EA ZŠ Černošice - budova B a C 7

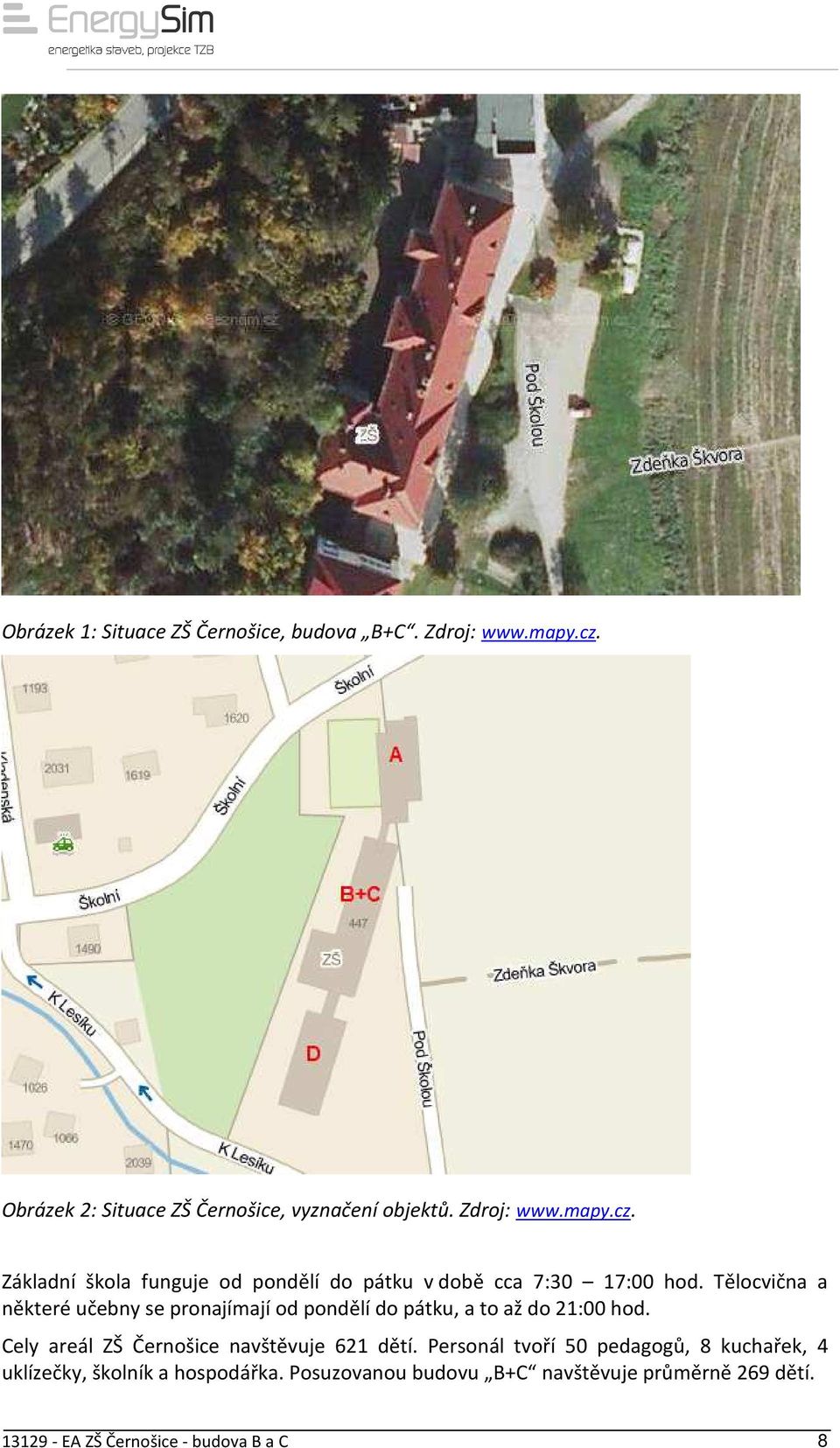

8 Obrázek 1: Situace ZŠ Černošice, budova B+C. Zdroj: Obrázek 2: Situace ZŠ Černošice, vyznačení objektů. Zdroj: Základní škola funguje od pondělí do pátku v době cca 7:30 17:00 hod. Tělocvična a některé učebny se pronajímají od pondělí do pátku, a to až do 21:00 hod. Cely areál ZŠ Černošice navštěvuje 621 dětí. Personál tvoří 50 pedagogů, 8 kuchařek, 4 uklízečky, školník a hospodářka. Posuzovanou budovu B+C navštěvuje průměrně 269 dětí EA ZŠ Černošice - budova B a C 8

9 Konstrukční systém objektu je zděný stěnový. Obvodové stěny jsou tvořeny z plných cihel tl. 300 až 750 mm. Stropní konstrukce jsou dřevěné, případně železobetonové nad suterénem a v místech schodišťových ramen. Strop pod půdou je zateplen škvárovým násypem. Na jihovýchodní fasádě objektu jsou osazena plastová okna s tepelně izolačním dvojsklem z roku Ostatní okna jsou převážně dřevěná dvojitá (špaletová), v jihovýchodní části suterénu a ve schodišťovém prostoru jsou osazena dřevěná okna s tepelně izolačním dvojsklem. V severozápadní části suterénu jsou osazena plastová okna s tepelně izolačním dvojsklem. Vstupní dveře jsou dřevěné s jednoduchým zasklením, dveře do kotelny jsou ocelové plné. Celý objekt je vytápěný, včetně tělocvičny a technických místností. V suterénu hodnoceného objektu jsou osazeny dva plynové kotle, které slouží pro vytápění celého areálu ZŠ Černošice, tj. nové budovy A, posuzovaného objektu B+C a objektu přístavby D. Jako zdroje tepla slouží dva teplovodní kotle HOVAL, typ Hoval UltraGas UG-AM-c (500D) o jmenovitém tepelném výkonu 250 kw. Celkový výkon kotelny činí 2 x 250 = 500 kw. Vnitřní návrhová teplota budovy je 20 C. Teplá voda je připravována lokálně v elektrických zásobnících. Zásobníky jsou osazeny zpravidla blízko výtokových míst. Budova je přirozeně větrána manuálním otvíráním oken či infiltrací. Systém aktivního chlazení není v budově instalován. Areál ZŠ Černošice má jedno společné odběrné místo pro odběr zemního plynu a elektřiny. Zemní plyn je nakupován od Pragoplyn, a.s., elektrická energie je nakupována od Lumen Energy a.s. Nejvýznamnější je spotřeba zemního plynu pro vytápění budovy. V doložených spotřebách energie je zahrnut provoz nafukovací haly, která je každou zimu postavena na přilehlém hřišti. Zadavatel poskytl pro zpracování energetického auditu výkresovou a provozní dokumentaci a technicko-ekonomické podklady. Pro uvažované území jsou dostupné údaje o hydrometeorologických podmínkách, které postačují pro kvalifikovaný rozbor situace EA ZŠ Černošice - budova B a C 9

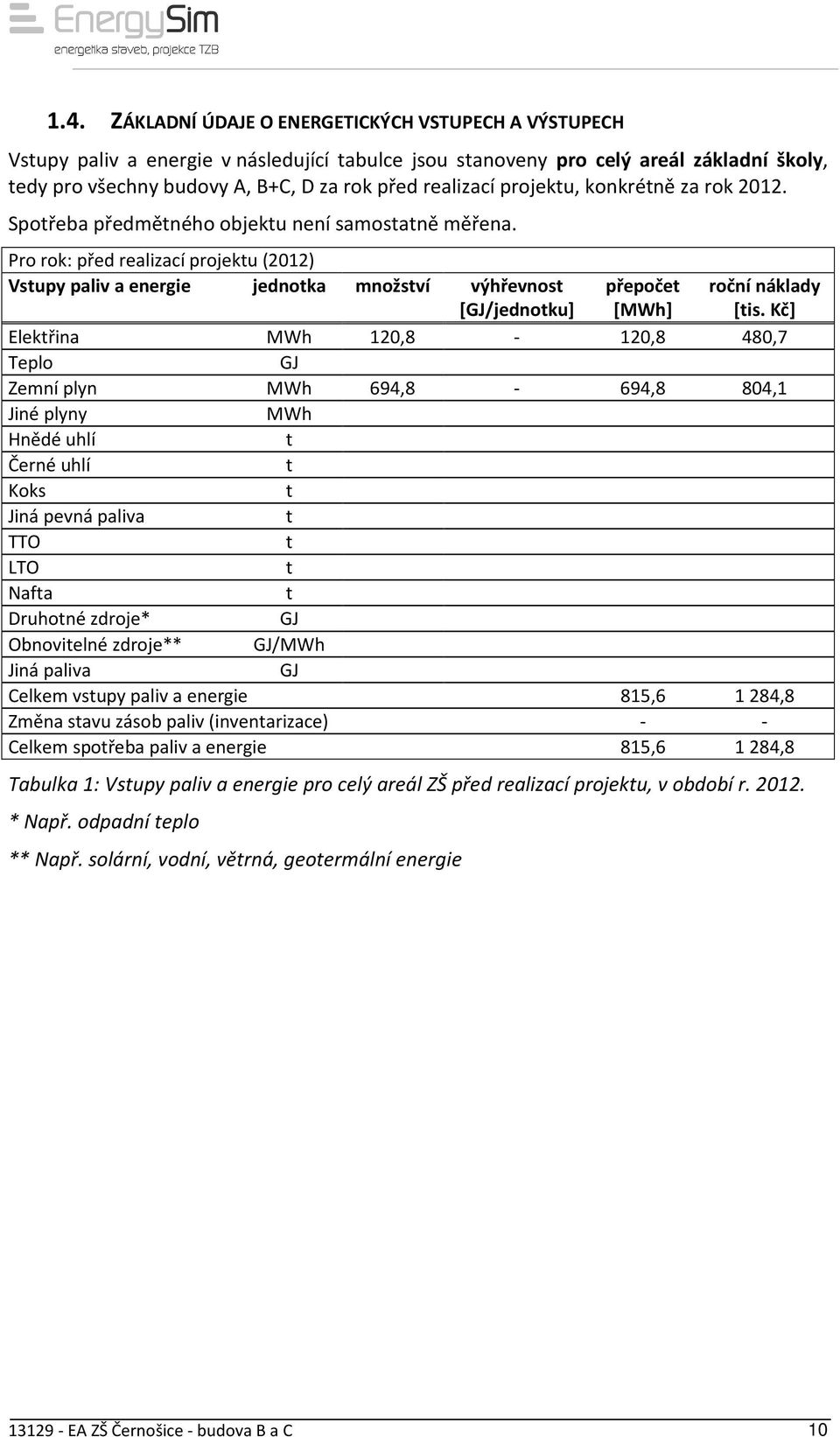

10 1.4. ZÁKLADNÍ ÚDAJE O ENERGETICKÝCH VSTUPECH A VÝSTUPECH Vstupy paliv a energie v následující tabulce jsou stanoveny pro celý areál základní školy, tedy pro všechny budovy A, B+C, D za rok před realizací projektu, konkrétně za rok Spotřeba předmětného objektu není samostatně měřena. Pro rok: před realizací projektu (2012) Vstupy paliv a energie jednotka množství výhřevnost [GJ/jednotku] přepočet [MWh] roční náklady [tis. Kč] Elektřina MWh 120,8-120,8 480,7 Teplo GJ Zemní plyn MWh 694,8-694,8 804,1 Jiné plyny MWh Hnědé uhlí t Černé uhlí t Koks t Jiná pevná paliva t TTO t LTO t Nafta t Druhotné zdroje* GJ Obnovitelné zdroje** GJ/MWh Jiná paliva GJ Celkem vstupy paliv a energie 815,6 1284,8 Změna stavu zásob paliv (inventarizace) - - Celkem spotřeba paliv a energie 815,6 1284,8 Tabulka 1: Vstupy paliv a energie pro celý areál ZŠ před realizací projektu, v období r * Např. odpadní teplo ** Např. solární, vodní, větrná, geotermální energie EA ZŠ Černošice - budova B a C 10

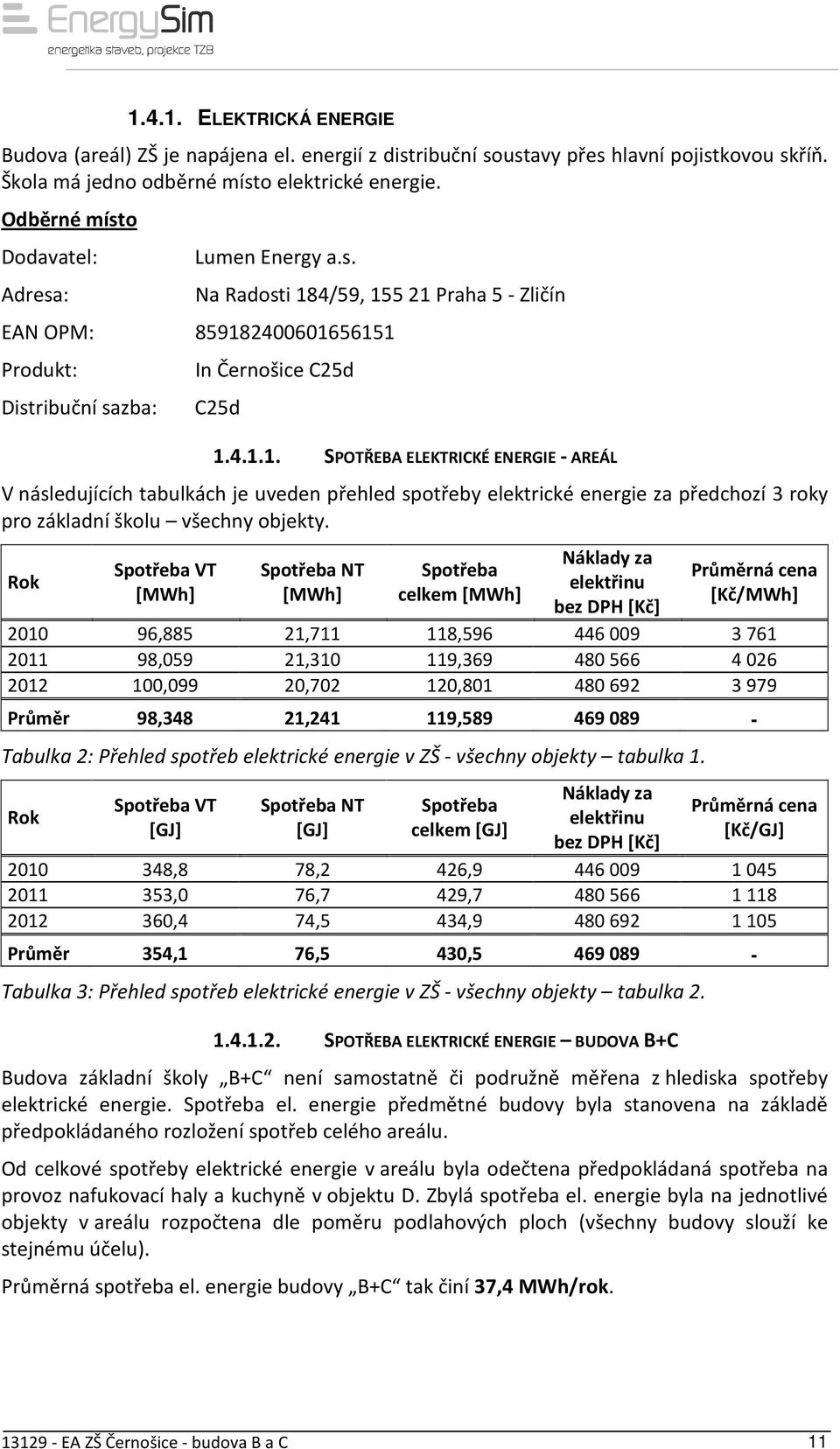

11 ELEKTRICKÁ ENERGIE Budova (areál) ZŠ je napájena el. energií z distribuční soustavy přes hlavní pojistkovou skříň. Škola má jedno odběrné místo elektrické energie. Odběrné místo Dodavatel: Adresa: Lumen Energy a.s. Na Radosti 184/59, Praha 5 - Zličín EAN OPM: Produkt: Distribuční sazba: C25d In Černošice C25d SPOTŘEBA ELEKTRICKÉ ENERGIE - AREÁL V následujících tabulkách je uveden přehled spotřeby elektrické energie za předchozí 3 roky pro základní školu všechny objekty. Rok Spotřeba VT [MWh] Spotřeba NT [MWh] Spotřeba celkem [MWh] Náklady za elektřinu bez DPH [Kč] Průměrná cena [Kč/MWh] ,885 21, , ,059 21, , ,099 20, , Průměr 98,348 21, , Tabulka 2: Přehled spotřeb elektrické energie v ZŠ - všechny objekty tabulka 1. Rok Spotřeba VT [GJ] Spotřeba NT [GJ] Spotřeba celkem [GJ] Náklady za elektřinu bez DPH [Kč] Průměrná cena [Kč/GJ] ,8 78,2 426, ,0 76,7 429, ,4 74,5 434, Průměr 354,1 76,5 430, Tabulka 3: Přehled spotřeb elektrické energie v ZŠ - všechny objekty tabulka SPOTŘEBA ELEKTRICKÉ ENERGIE BUDOVA B+C Budova základní školy B+C není samostatně či podružně měřena z hlediska spotřeby elektrické energie. Spotřeba el. energie předmětné budovy byla stanovena na základě předpokládaného rozložení spotřeb celého areálu. Od celkové spotřeby elektrické energie v areálu byla odečtena předpokládaná spotřeba na provoz nafukovací haly a kuchyně v objektu D. Zbylá spotřeba el. energie byla na jednotlivé objekty v areálu rozpočtena dle poměru podlahových ploch (všechny budovy slouží ke stejnému účelu). Průměrná spotřeba el. energie budovy B+C tak činí 37,4 MWh/rok EA ZŠ Černošice - budova B a C 11

12 ZEMNÍ PLYN Budova (areál) ZŠ je napojena na rozvod plynu přes uzamykatelnou skříňku HUP. Škola má jedno odběrné místo zemního plynu. Odběrné místo Dodavatel: Pragoplyn, a.s. Adresa: Jungmannova 36/31, Praha 1 EIC OM: 27ZG200Z C SPOTŘEBA ZEMNÍHO PLYNU - AREÁL V následujících tabulkách je uveden přehled spotřeby zemního plynu v základní škole za předchozí 3 roky provozu pro všechny objekty. Rok Spotřeba celkem Náklady za ZP Průměrná cena [MWh] bez DPH [Kč] [Kč/MWh] 2010* 705, , ** 694, Průměr ( ) 661, Tabulka 4: Přehled spotřeb zemního plynu v ZŠ - všechny objekty tabulka 1. Rok Spotřeba celkem [GJ] Náklady za ZP bez DPH [Kč] Průměrná cena [Kč/GJ] 2010* 2540, , ** 2501, Průměr ( ) 2 380, Tabulka 5: Přehled spotřeb zemního plynu v ZŠ - všechny objekty tabulka 2. *Pozn.: Spotřeby v roce 2010 nejsou kompletní, chybí spotřeba v 10/2010. **Pozn.: Předané faktury nezahrnovaly období 9 dnů v prosinci Spotřeba za uvedené období byla dopočtena poměrově SPOTŘEBA ZEMNÍHO BUDOVA B+C Budova základní školy B+C není samostatně či podružně měřena z hlediska spotřeby zemního plynu, resp. tepla. Spotřeba zemního plynu pro vytápění pro předmětnou budovu byla stanovena na základě matematického modelu budovy a na základě předpokládaného rozložení spotřeb celého areálu. Průměrná roční spotřeba zemního plynu pro budovu B+C činí 1430,3 GJ (397,3 MWh/rok) EA ZŠ Černošice - budova B a C 12

13 1.5. ZÁKLADNÍ ÚDAJE O VLASTNÍCH ENERGETICKÝCH ZDROJÍCH Vytápění objektu je zajištěno pomocí dvojice plynových kotlů situovaných v suterénu objektu KOTLE NA ZEMNÍ PLYN Osazeny jsou dva plynové kotle, které slouží pro vytápění celého areálu ZŠ Černošice, tj. nové budovy A, posuzovaného objektu B+C a objektu přístavby D. Jako zdroje tepla slouží dva teplovodní kotle HOVAL, typ Hoval UltraGas UG-AM-c (500D) o jmenovitém tepelném výkonu 250 kw. Celkový výkon kotelny činí 2 x 250 = 500 kw. Ohřátá teplá voda je z teplovodních paralelně řazených kotlů vedena do hlavního sdruženého rozdělovače se sběračem. Odtud jsou vedeny hlavní větve pro jednotlivé objekty. V každém objektu je dále osazen podružný rozdělovač se sběračem, následují jednotlivé okruhy otopných těles. Regulace zdrojů je ekvitermní. Cirkulaci topné vody z hlavního rozdělovače/sběrače zajišťují 3 oběhová čerpadla s frekvenčním měničem, každé o příkonu 625 W. Obrázek 3: Dvojice kotlů HOVAL v suterénu objektu. Obrázek 4: Rozdělovač / sběrač v kotelně EA ZŠ Černošice - budova B a C 13

14 VLASTNÍ ZDROJE ENERGIE ř. Základní technické ukazatele vlastního zdroje energie Jednotka Hodnota 1 Roční celková účinnost zdroje [%] 90 2 Roční účinnost výroby elektrické energie [%] - 3 Roční účinnost výroby tepla [%] 90 4 Spotřeba energie v palivu na výrobu elektřiny [GJ/MWh] - 5 Spotřeba energie v palivu na výrobu tepla [GJ] Roční využití instalovaného elektrického výkonu [hod] - 7 Roční využití instalovaného tepelného výkonu [hod] 1295 Tabulka 6: Základní technické ukazatele vlastního zdroje energie. ř. Roční bilance výroby z vlastního zdroje energie Jednotka Hodnota 1 Instalovaný elektrický výkon celkem [MW] - 2 Instalovaný tepelný výkon celkem [MW] 0,5 3 Výroba elektřiny [MWh] - 4 Prodej elektřiny [MWh] - 5 Vlastní technologická spotřeba elektřiny na výrobu [MWh] - elektřiny 6 Spotřeba energie v palivu na výrobu elektřiny [GJ/rok] - 7 Výroba tepla [GJ/rok] 2331,1 8 Dodávka tepla [GJ/rok] - 9 Prodej tepla [GJ/rok] 1161,6 10 Vlastní technologická spotřeba tepla na výrobu tepla [GJ/rok] - 11 Spotřeba energie v palivu na výrobu tepla [GJ/rok] 2590,1 12 Spotřeba energie v palivu celkem [GJ/rok] 2590,1 Tabulka 7: Roční bilance výroby z vlastního zdroje energie REGULACE Plynové kotle jsou vybaveny automatickou ekvitermní regulací. V budově jsou osazena převážně žebrová litinová otopná tělesa, která nejsou vybavena termoregulačními ventily a hlavicemi. V rekonstruovaných částech objektu jsou již osazena desková tělesa s TRV ZÁKLADNÍ ÚDAJE O ROZVODECH ENERGIE Rozvody tepla, druh otopné soustavy: Otopná soustava je teplovodní, dvoutrubková s nuceným oběhem topné vody, zajištěným oběhovými čerpadly. Otopné plochy jsou tvořeny převážně žebrovými litinovými otopnými tělesy, případně ocelovými deskovými. Hlavní a páteřní rozvody topné vody jsou vedeny pod stropem nebo podlahou k jednotlivým topným větvím a otopným tělesům EA ZŠ Černošice - budova B a C 14

15 Délka rozvodů: Celkové délka potrubí otopné soustavy byla odhadnuta na 500 m. Kapacita rozvodů: Údaje o kapacitě rozvodů nejsou dostupné. Průměr rozvodů: Proměnný: cca 1 / 2-2. Provedení rozvodů: Materiálové provedení: ocelové bezešvé trubky. Stáří a technický stav rozvodů: Stáří otopné soustavy v budově odhadujeme na let. Technický stav odpovídá době provedení. Životnost ocelových otopných soustav se udává okolo 50 let. Předpokládáme, že v případě provádění základní údržby soustavy, budou rozvody ještě schopny uspokojivě plnit v následujících letech svoji funkci. Tepelné izolace na rozvodech topné vody: Hlavní rozvody v kotelně a v suterénu jsou izolovány minerální vatou s krytím hliníkovou fólií. Izolace dalších rozvodů topné vody vč. stoupaček není provedena. Rozvody zpravidla procházejí vytápěnými prostory EA ZŠ Černošice - budova B a C 15

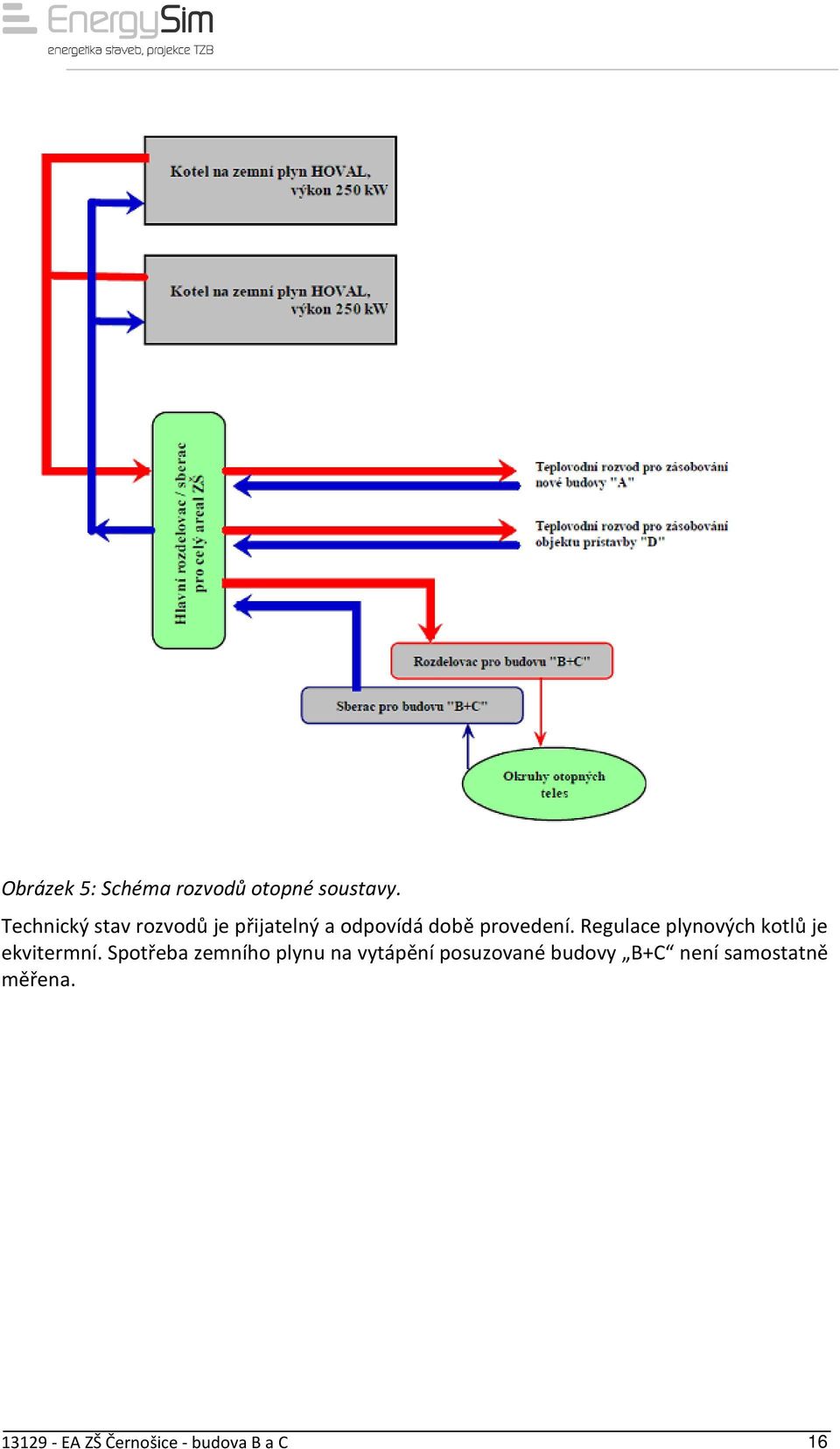

16 Obrázek 5: Schéma rozvodů otopné soustavy. Technický stav rozvodů je přijatelný a odpovídá době provedení. Regulace plynových kotlů je ekvitermní. Spotřeba zemního plynu na vytápění posuzované budovy B+C není samostatně měřena EA ZŠ Černošice - budova B a C 16

17 1.7. ZÁKLADNÍ ÚDAJE O VÝZNAMNÝCH SPOTŘEBIČÍCH ENERGIE Nejvýznamnější část z celkové spotřeby energie je spotřeba tepla na vytápění. Spotřebičem je budova ELEKTRICKÉ SPOTŘEBIČE Elektrické spotřebiče v budově ZŠ lze roztřídit do těchto základních kategorií: 1. Elektrické osvětlení 2. Příprava teplé vody 3. Ostatní el. spotřebiče ELEKTRICKÉ OSVĚTLENÍ Osvětlení je provedeno převážně pomocí lineárních zářivek. Doplňkově jsou použity klasické nebo úsporné žárovky. Ovládání osvětlení je místní pomocí vypínačů umístěných v jednotlivých prostorách. Vnitřní prostory mají dobrý přístup denního světla. Předpokládaný příkon osvětlení je cca 15 kw, počet provozních hodin 1000 hod. Stav vnitřních povrchů místností (stěn, stropů, podlah) s ohledem na světelně odrazné vlastnosti je poměrně dobrý, místnosti jsou čistě vymalovány, okna jsou čistá PŘÍPRAVA TV Teplá voda je připravována lokálně v elektrických zásobnících o objemech 80 a 160 l. Příkon každého zásobníku činí 2 kw. Cirkulace teplé vody není v objektu provedena EA ZŠ Černošice - budova B a C 17

18 Spotřeba tepla na přípravu TV není samostatně měřena. Teplá voda je v zásobnících připravována nepřetržitě po celý rok. Nabíjení zásobníku trvá dle údajů výrobců 2,5-5 hod (dle velikosti zásobníku), roční provozní hodiny byly stanoveny průměrně na hod. Regulace zásobníku je automatická (termostat) OSTATNÍ ELEKTRICKÉ SPOTŘEBIČE V objektu jsou instalovány zásuvkové a další obvody pro běžné elektrospotřebiče. Mezi významné spotřebiče patří keramická pec a spotřebiče typu počítače, tiskárny, kopírky, televize, videa, tabule, rychlovarné konvice, nápojové automaty aj. Příkon keramické pece činí 8,5 kw. Elektrický příkon ostatních spotřebičů činí řádově 40 kw PLYNOVÉ SPOTŘEBIČE VYTÁPĚNÍ Vytápění objektu je zajištěno pomocí dvojice plynových kotlů situovaných v suterénu objektu. Osazeny jsou dva plynové kotle, které slouží pro vytápění celého areálu ZŠ Černošice, tj. nové budovy A, posuzovaného objektu B+C a objektu přístavby D ZÁKLADNÍ ÚDAJE O BUDOVÁCH CELKOVÝ POPIS OBJEKTŮ Konstrukční systém objektu je zděný stěnový. Obvodové stěny jsou tvořeny z plných cihel tl. 300 až 750 mm. Stropní konstrukce jsou dřevěné, případně železobetonové nad suterénem a v místech schodišťových ramen. Strop pod půdou je zateplen škvárovým násypem. Na jihovýchodní fasádě objektu jsou osazena plastová okna s tepelně izolačním dvojsklem z roku Ostatní okna jsou převážně dřevěná dvojitá (špaletová), v jihovýchodní části suterénu a ve schodišťovém prostoru jsou osazena dřevěná okna s tepelně izolačním dvojsklem. V severozápadní části suterénu jsou osazena plastová okna s tepelně izolačním dvojsklem. Vstupní dveře jsou dřevěné s jednoduchým zasklením, dveře do kotelny jsou ocelové plné. Skladby všech konstrukcí jsou uvedeny níže. Objekt je uvažován jako vytápěný. Obrázek 6: Pohled na jihozápadní fasádu objektu. Obrázek 7: Pohled na jihovýchodní fasádu objektu EA ZŠ Černošice - budova B a C 18

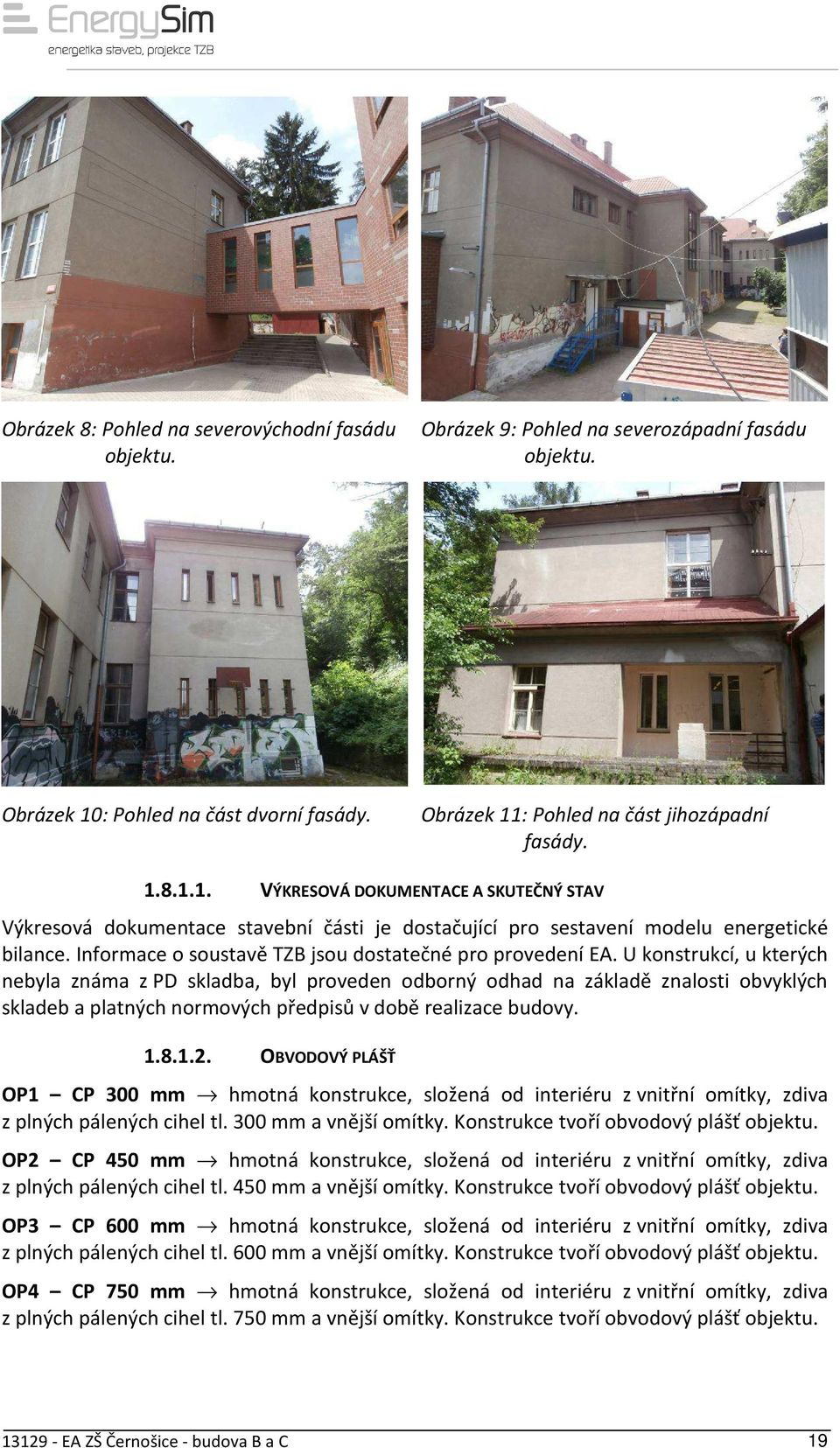

19 Obrázek 8: Pohled na severovýchodní fasádu objektu. Obrázek 9: Pohled na severozápadní fasádu objektu. Obrázek 10: Pohled na část dvorní fasády. Obrázek 11: Pohled na část jihozápadní fasády VÝKRESOVÁ DOKUMENTACE A SKUTEČNÝ STAV Výkresová dokumentace stavební části je dostačující pro sestavení modelu energetické bilance. Informace o soustavě TZB jsou dostatečné pro provedení EA. U konstrukcí, u kterých nebyla známa z PD skladba, byl proveden odborný odhad na základě znalosti obvyklých skladeb a platných normových předpisů v době realizace budovy OBVODOVÝ PLÁŠŤ OP1 CP 300 mm hmotná konstrukce, složená od interiéru z vnitřní omítky, zdiva z plných pálených cihel tl. 300 mm a vnější omítky. Konstrukce tvoří obvodový plášť objektu. OP2 CP 450 mm hmotná konstrukce, složená od interiéru z vnitřní omítky, zdiva z plných pálených cihel tl. 450 mm a vnější omítky. Konstrukce tvoří obvodový plášť objektu. OP3 CP 600 mm hmotná konstrukce, složená od interiéru z vnitřní omítky, zdiva z plných pálených cihel tl. 600 mm a vnější omítky. Konstrukce tvoří obvodový plášť objektu. OP4 CP 750 mm hmotná konstrukce, složená od interiéru z vnitřní omítky, zdiva z plných pálených cihel tl. 750 mm a vnější omítky. Konstrukce tvoří obvodový plášť objektu EA ZŠ Černošice - budova B a C 19

20 OP5 CP 300 mm k zemině hmotná konstrukce, složená od interiéru z vnitřní omítky, zdiva z plných pálených cihel tl. 300 mm, hydroizolace a přizdívky. Konstrukce tvoří obvodový plášť objektu pod úrovní přilehlého terénu. OP6 CP 450 mm k zemině hmotná konstrukce, složená od interiéru z vnitřní omítky, zdiva z plných pálených cihel tl. 450 mm, hydroizolace a přizdívky. Konstrukce tvoří obvodový plášť objektu pod úrovní přilehlého terénu. OP7 CP 600 mm k zemině hmotná konstrukce, složená od interiéru z vnitřní omítky, zdiva z plných pálených cihel tl. 600 mm, hydroizolace a přizdívky. Konstrukce tvoří obvodový plášť objektu pod úrovní přilehlého terénu. OP8 CP 750 mm k zemině hmotná konstrukce, složená od interiéru z vnitřní omítky, zdiva z plných pálených cihel tl. 750 mm, hydroizolace a přizdívky. Konstrukce tvoří obvodový plášť objektu pod úrovní přilehlého terénu. OP9 CP 450 mm do půdy hmotná konstrukce, složená od interiéru z vnitřní omítky, zdiva z plných pálených cihel tl. 450 mm a vnější omítky. Konstrukce tvoří obvodový plášť objektu směrem do půdního prostoru (zlom mezi úrovněmi podlahy půdy). OP10 CP 450 mm do nevyt. prostoru hmotná konstrukce, složená od interiéru z vnitřní omítky, zdiva z plných pálených cihel tl. 450 mm a vnější omítky. Konstrukce tvoří obvodový plášť objektu směrem do nevytápěné části objektu (nevytápěný přístavek na jižní fasádě objektu) STŘEŠNÍ PLÁŠŤ S1 Strop pod půdou strop pod půdou je složen z pohledu od interiéru z vnitřní omítky, prkenného záklopu, dřevěných nosných trámů se vzduchovou mezerou, prkenného bednění, škvárového násypu tl. cca 100 mm, prkenné záklopu, betonové mazaniny a pochozí vrstvy (dlaždice). V části objektu je nosný strop řešen jako železobetonový. Skladba konstrukce byla odborně odhadnuta dle doby výstavby objektu a na základě technické prohlídky objektu. Konstrukce tvoří strop do nevytápěných podstřešních prostor. S2 Střecha přístavby plochá střecha přístavku je složena z pohledu od interiéru z vnitřní omítky, železobetonové nosné desky tl. cca 150 mm, spádové vrstvy ze škvárobetonu a živičné hydroizolace. Skladba byla odborně odhadnuta PODLAHY P1 Podlaha na terénu hmotná konstrukce složená z pohledu shora z nášlapné vrstvy (linoleum, dlažba), betonové mazaniny tl. cca 100 mm, hydroizolace, podkladních vrstev a rostlého terénu. P2 Podlaha nad exteriérem hmotná konstrukce složená z pohledu shora z nášlapné vrstvy (linoleum, dlažba), betonové mazaniny tl. cca 50 mm, škvárového násypu tl. cca 100 mm, železobetonové nosné desky a vnější omítky. Přesná skladba konstrukce není známy, skladba byla stanovena odborným odhadem. Konstrukce tvoří podlahu nad venkovním prostorem nad vstupy do objektu OKNA A OTVOROVÉ VÝPLNĚ OK1 - Okna plastová jedná se o okna v plastovém rámu se zasklením tepelně-izolačními dvojskly. Okna byla osazena v roce Součinitel prostupu tepla celé konstrukce (včetně rámu) uvažujeme U w = 1,50 W/(m 2.K) EA ZŠ Černošice - budova B a C 20

21 OK2 - Okna dřevěná s dvojsklem jedná se o okna v dřevěném rámu (bez celoobvodového kování) se zasklením tepelně-izolačními dvojskly. Součinitel prostupu tepla celé konstrukce (včetně rámu) uvažujeme U w = 2,20 W/(m 2.K). OK3 - Okna špaletová jedná se o dřevěná dvojitá (špaletová) okna zasklená dvěma jednoduchými skly. Součinitel prostupu tepla celé konstrukce U w = 2,35 W/(m 2.K). OK4 - Okna plastová do nevyt. prostoru jedná se o okna v plastovém rámu se zasklením tepelně-izolačními dvojskly. Okna byla osazena v roce Součinitel prostupu tepla celé konstrukce (včetně rámu) uvažujeme U w = 1,50 W/(m 2.K). Okno vede do nevytápěné části objektu (nevytápěný přístavek na jižní fasádě objektu). DV1 Dveře vstupní jedná se o plné dřevěné dveře s částečným prosklením. Součinitel prostupu tepla celé konstrukce uvažujeme U D = 4,00 W/(m 2.K). DV2 Dveře kovové jedná se o plné ocelové dveře. Součinitel prostupu tepla celé konstrukce uvažujeme U D = 5,65 W/(m 2.K). DV3 Dveře dřevěné jedná se o plné dřevěné dveře. Součinitel prostupu tepla celé konstrukce uvažujeme U D = 2,30 W/(m 2.K). DV4 Dveře dřevěné s dvojsklem jedná se o dřevěné dveře s částečným prosklením tepelně izolačním dvojsklem. Součinitel prostupu tepla celé konstrukce uvažujeme U D = 2,20 W/(m 2.K) GEOMETRICKÉ VLASTNOSTI BUDOVY Geometrické vlastnosti budovy Celková podlahová plocha (z vnějších rozměrů) A f m ,9 Celková plocha ochlazovaných konstrukcí A m ,3 Objem budovy V m ,4 Objemový faktor tvaru budovy A/V m 2 /m 3 0,42 Tabulka 8: Geometrické vlastnosti budovy EA ZŠ Černošice - budova B a C 21

22 TEPELNĚ TECHNICKÉ VLASTNOSTI BUDOVY Obalové konstrukce jsou posuzovány dle ČSN :94 Tepelná ochrana budov, části 1 a 4 platné od června 2005, části 3 platné od prosince 2005 a dále části 2 (Tepelná ochrana budov požadavky) ČSN , platné od listopadu U Konstrukce plocha s U N Splnění U vypočtené požadované N doporučené požadavku Budova B+C [m 2 ] [W/(m 2 K)] [W/(m 2 K)] [W/(m 2 K)] [-] OP1 - CP 300 mm 45,8 1,71 0,30 0,25 Nevyhovuje OP2 - CP 450 mm 764,2 1,29 0,30 0,25 Nevyhovuje OP3 - CP 600 mm 442,4 1,04 0,30 0,25 Nevyhovuje OP4 - CP 750 mm 108,4 0,87 0,30 0,25 Nevyhovuje OP5 - CP 300 mm k zemině 16,0 1,92 0,45 0,30 Nevyhovuje OP6 - CP 450 mm k zemině 164,9 1,41 0,45 0,30 Nevyhovuje OP7 - CP 600 mm k zemině 122,9 1,12 0,45 0,30 Nevyhovuje OP8 - CP 750 mm k zemině 171,8 0,92 0,45 0,30 Nevyhovuje OP9 - CP 450 mm do půdy 61,4 1,16 0,30 0,25 Nevyhovuje OP10 - CP 450 mm do nevyt. 20,2 prostoru 1,16 0,60 0,40 Nevyhovuje S1 - Strop pod půdou 938,3 0,82 0,30 0,20 Nevyhovuje S2 - Střecha přístavby 8,4 2,29 0,24 0,16 Nevyhovuje P1 - Podlaha na terénu 936,2 3,33 0,45 0,30 Nevyhovuje P2 - Podlaha nad exteriérem 10,5 1,34 0,24 0,16 Nevyhovuje OK1 - Okna plastová 160,7 1,50 1,50 1,20 Vyhovuje OK2 - Okna dřevěná s 61,3 dvojsklem 2,20 1,50 1,20 Nevyhovuje OK3 - Okna špaletová 89,1 2,35 1,50 1,20 Nevyhovuje OK4 - Okna plastová do nevyt. 1,8 prostoru 1,50 3,50 2,30 Vyhovuje DV1 - Dveře vstupní 13,8 4,00 1,70 1,20 Nevyhovuje DV2 - Dveře kovové 3,3 5,65 1,70 1,20 Nevyhovuje DV3 - Dveře dřevěné 3,8 2,30 1,70 1,20 Nevyhovuje DV4 - Dveře dřevěné s dvojsklem 3,1 2,20 1,70 1,20 Nevyhovuje Tabulka 9: Tepelně-technické vlastnosti původních obalových konstrukcí EA ZŠ Černošice - budova B a C 22

23 Plocha obalových konstrukcí [m 2 ] OP1 - CP 300 mm OP2 - CP 450 mm OP3 - CP 600 mm OP4 - CP 750 mm OP5 - CP 300 mm k zemině OP6 - CP 450 mm k zemině OP7 - CP 600 mm k zemině OP8 - CP 750 mm k zemině OP9 - CP 450 mm do půdy OP10 - CP 450 mm do S1 - Strop pod půdou S2 - Střecha přístavby P1 - Podlaha na terénu P2 - Podlaha nad OK1 - Okna plastová OK2 - Okna dřevěná s OK3 - Okna špaletová OK4 - Okna plastová do DV1 - Dveře vstupní DV2 - Dveře kovové DV3 - Dveře dřevěné DV4 - Dveře dřevěné s Obrázek 12: Plochy obalových konstrukcí. Součinitel prostupu tepla obalových konstrukcí [W/(m 2 K)] OP1 - CP 300 mm OP2 - CP 450 mm OP3 - CP 600 mm OP4 - CP 750 mm OP5 - CP 300 mm k zemině OP6 - CP 450 mm k zemině OP7 - CP 600 mm k zemině OP8 - CP 750 mm k zemině OP9 - CP 450 mm do půdy OP10 - CP 450 mm do S1 - Strop pod půdou S2 - Střecha přístavby P1 - Podlaha na terénu P2 - Podlaha nad OK1 - Okna plastová OK2 - Okna dřevěná s OK3 - Okna špaletová OK4 - Okna plastová do DV1 - Dveře vstupní DV2 - Dveře kovové DV3 - Dveře dřevěné DV4 - Dveře dřevěné s 0,00 0,60 1,20 1,80 2,40 3,00 3,60 4,20 4,80 5,40 6,00 Obrázek 13: Kvalita obalových konstrukcí EA ZŠ Černošice - budova B a C 23

24 Podíl konstrukce na tepelné ztrátě prostupem [%] OP1 - CP 300 mm OP2 - CP 450 mm OP3 - CP 600 mm OP4 - CP 750 mm OP5 - CP 300 mm k zemině OP6 - CP 450 mm k zemině OP7 - CP 600 mm k zemině OP8 - CP 750 mm k zemině OP9 - CP 450 mm do půdy OP10 - CP 450 mm do S1 - Strop pod půdou S2 - Střecha přístavby P1 - Podlaha na terénu P2 - Podlaha nad OK1 - Okna plastová OK2 - Okna dřevěná s OK3 - Okna špaletová OK4 - Okna plastová do DV1 - Dveře vstupní DV2 - Dveře kovové DV3 - Dveře dřevěné DV4 - Dveře dřevěné s Tepelné mosty 0% 5% 10% 15% 20% 25% Obrázek 14: Podíl konstrukce na tepelné ztrátě prostupem. Původní stav Plocha A i Součinitel prostupu tepla U i Činitel teplotní redukce b i Měrná ztráta prostupem H t [m 2 ] [W/(m 2 K)] [-] [W/K] OP1 - CP 300 mm 45,8 1,71 1,00 78,3 OP2 - CP 450 mm 764,2 1,29 1,00 985,8 OP3 - CP 600 mm 442,4 1,04 1,00 460,1 OP4 - CP 750 mm 108,4 0,87 1,00 94,3 OP5 - CP 300 mm k zemině 16,0 1,92 0,47 14,4 OP6 - CP 450 mm k zemině 164,9 1,41 0,47 109,3 OP7 - CP 600 mm k zemině 122,9 1,12 0,47 64,7 OP8 - CP 750 mm k zemině 171,8 0,92 0,47 74,3 OP9 - CP 450 mm do půdy 61,4 1,16 1,00 71,2 OP10 - CP 450 mm do nevyt. 20,2 prostoru 1,16 0,78 18,3 S1 - Strop pod půdou 938,3 0,82 1,00 769,4 S2 - Střecha přístavby 8,4 2,29 1,00 19,2 P1 - Podlaha na terénu 936,2 3,33 0,11 347,4 P2 - Podlaha nad exteriérem 10,5 1,34 1,00 14,1 OK1 - Okna plastová 160,7 1,50 1,00 241,1 OK2 - Okna dřevěná s dvojsklem 61,3 2,20 1,00 134,9 OK3 - Okna špaletová 89,1 2,35 1,00 209,4 OK4 - Okna plastová do nevyt. 1,8 prostoru 1,50 0,78 2,1 DV1 - Dveře vstupní 13,8 4,00 1,00 55,2 DV2 - Dveře kovové 3,3 5,65 1,00 18,6 DV3 - Dveře dřevěné 3,8 2,30 1,00 8,7 DV4 - Dveře dřevěné s dvojsklem 3,1 2,20 1,00 6,8 Tepelné mosty - 0,10 1,00 414,8 Tabulka 10: Tepelná ztráta prostupem jednotlivých konstrukcí EA ZŠ Černošice - budova B a C 24

25 Vyhodnocení stavebních opatření z hlediska prostupu tepla Klasifikace prostupu tepla obálkou budovy byla zpracována podle české technické normy ČSN Tepelná ochrana budov Část 2: Požadavky, kapitoly 5.3 Prostup tepla obálkou budovy, kde je popsán způsob výpočtu a vyhodnocení. Klasifikace prostupu tepla obálkou budovy Stávající stav Doporučený součinitel prostupu tepla U em,rc W/(m 2 K) 0,29 Požadovaný součinitel prostupu tepla U em,rq W/(m 2 K) 0,39 Průměrný součinitel prostupu tepla vypočtený U em W/(m 2 K) 1,02 Klasifikační ukazatel CI - 2,62 Klasifikační třída G Slovní vyjádření klasifikační třídy Mimořádně nehospodárná Tabulka 11: Klasifikace prostupu tepla obálkou budovy stávající stav SYSTÉM MANAGEMETU HOSPODAŘENÍ ENERGIÍ V objektu není zaveden systém managementu hospodaření energií podle ČSN EN ISO Systém managementu hospodaření s energií. 2. VYHODNOCENÍ STÁVAJÍCÍHO STAVU PŘEDMĚTU EA 2.1. VYHODNOCENÍ ÚČINNOSTI UŽITÍ ENERGIE Účinnost zdroje energie (kotlů na zemní plyn) uvádí výrobce až 97 %. S ohledem na stáří kotlů a technický stav uvažujeme průměrnou účinnost všech zdrojů 90 %. Účinnost rozvodů tepla byla stanovena hodnotou 95 %. Při stanovení účinnosti rozvodů bylo přihlédnuto ke stavu tepelné izolaci rozvodů, poloze v objektu a ke skutečnosti, zda rozvody procházejí vytápěnými či nevytápěnými prostory. Mezi další významné spotřebiče lze zahrnout elektrické akumulační nádoby pro přípravu teplé vody s průměrnou účinností 93 % a keramickou pec. Další významné spotřebiče se v předmětném objektu nenacházejí EA ZŠ Černošice - budova B a C 25

26 2.2. VYHODNOCENÍ TEPELNĚ TECHNICKÝCH VLASTNOSTÍ STAVEBNÍCH KONSTRUKCÍ BUDOV Obalové konstrukce jsou posuzovány dle ČSN :94 Tepelná ochrana budov, části 1 a 4 platné od června 2005, části 3 platné od prosince 2005 a dále části 2 (Tepelná ochrana budov požadavky) ČSN :07, platné od listopadu U Konstrukce plocha s U N Splnění U vypočtené požadované N doporučené požadavku Budova B+C [m 2 ] [W/(m 2 K)] [W/(m 2 K)] [W/(m 2 K)] [-] OP1 - CP 300 mm 45,8 1,71 0,30 0,25 Nevyhovuje OP2 - CP 450 mm 764,2 1,29 0,30 0,25 Nevyhovuje OP3 - CP 600 mm 442,4 1,04 0,30 0,25 Nevyhovuje OP4 - CP 750 mm 108,4 0,87 0,30 0,25 Nevyhovuje OP5 - CP 300 mm k zemině 16,0 1,92 0,45 0,30 Nevyhovuje OP6 - CP 450 mm k zemině 164,9 1,41 0,45 0,30 Nevyhovuje OP7 - CP 600 mm k zemině 122,9 1,12 0,45 0,30 Nevyhovuje OP8 - CP 750 mm k zemině 171,8 0,92 0,45 0,30 Nevyhovuje OP9 - CP 450 mm do půdy 61,4 1,16 0,30 0,25 Nevyhovuje OP10 - CP 450 mm do nevyt. prostoru 20,2 1,16 0,60 0,40 Nevyhovuje S1 - Strop pod půdou 938,3 0,82 0,30 0,20 Nevyhovuje S2 - Střecha přístavby 8,4 2,29 0,24 0,16 Nevyhovuje P1 - Podlaha na terénu 936,2 3,33 0,45 0,30 Nevyhovuje P2 - Podlaha nad exteriérem 10,5 1,34 0,24 0,16 Nevyhovuje OK1 - Okna plastová 160,7 1,50 1,50 1,20 Vyhovuje OK2 - Okna dřevěná s dvojsklem 61,3 2,20 1,50 1,20 Nevyhovuje OK3 - Okna špaletová 89,1 2,35 1,50 1,20 Nevyhovuje OK4 - Okna plastová do nevyt. prostoru 1,8 1,50 3,50 2,30 Vyhovuje DV1 - Dveře vstupní 13,8 4,00 1,70 1,20 Nevyhovuje DV2 - Dveře kovové 3,3 5,65 1,70 1,20 Nevyhovuje DV3 - Dveře dřevěné 3,8 2,30 1,70 1,20 Nevyhovuje DV4 - Dveře dřevěné s dvojsklem 3,1 2,20 1,70 1,20 Nevyhovuje Tabulka 12: Tepelně-technické vlastnosti původních obalových konstrukcí VYHODNOCENÍ ÚROVNĚ SYSTÉMU MANAGEMENTU HOSPODAŘENÍ ENERGIÍ Systém managementu hospodaření energií není v předmětu EA zaveden. Spotřeby energií nejsou pravidelně zaznamenávány a vyhodnocovány. Podružné měření jednotlivých energetických systémů není zavedeno EA ZŠ Černošice - budova B a C 26

27 2.4. CELKOVÁ ENERGETICKÁ BILANCE V objektu se využívají tato energetická média: zemní plyn na vytápění, elektrická energie na osvětlení, přípravu TV a provoz ostatních elektrospotřebičů. Průměrné náklady na zemní plyn vycházejí na 321 Kč/GJ, na elektrickou energii Kč/GJ. Hodnoty vycházejí z cen roku 2012 a jsou bez DPH BILANCE ELEKTRICKÉ ENERGIE ř. Energetická bilance pro stávající stav elektrická Energie Energie Náklady energie [GJ] [MWh] [tis. Kč] 1 Vstupy paliv a energie 134,7 37,4 148,9 2 Změna zásob paliv 0,0 0,0 0,0 3 Spotřeba paliv a energie (ř.1+ř.2) 134,7 37,4 148,9 4 Prodej energie cizím 0,0 0,0 0,0 5 Konečná spotřeba paliv a energie v objektu (ř. 3 ř. 4) 134,7 37,4 148,9 6 Ztráty ve vlastním zdroji a rozvodech energie (z ř. 5) 0,0 0,0 0,0 7 Spotřeba energie na vytápění (z ř. 5) 0,0 0,0 0,0 8 Spotřeba energie na chlazení (z ř. 5) 0,0 0,0 0,0 9 Spotřeba energie na přípravu teplé vody (z ř. 5) 64,2 17,8 71,0 10 Spotřeba energie na větrání (z ř. 5) 0,0 0,0 0,0 11 Spotřeba energie na úpravu vlhkosti (z ř. 5) 0,0 0,0 0,0 12 Spotřeba energie na osvětlení (z ř. 5) 54,0 15,0 59,7 13 Spotřeba energie na technologické a ostatní procesy (z ř. 5) 16,5 4,6 18,2 Tabulka 13: Energetická bilance elektrické energie BILANCE ZEMNÍHO PLYNU ř. Energetická bilance pro stávající stav zemní plyn Energie [GJ] Energie [MWh] Náklady [tis. Kč] 1 Vstupy paliv a energie 1430,3 397,3 459,8 2 Změna zásob paliv 0,0 0,0 0,0 3 Spotřeba paliv a energie (ř.1+ř.2) 1430,3 397,3 459,8 4 Prodej energie cizím 0,0 0,0 0,0 5 Konečná spotřeba paliv a energie v objektu (ř. 3 ř. 4) 1430,3 397,3 459,8 6 Ztráty ve vlastním zdroji a rozvodech energie (z ř. 5) 293,0 81,4 94,2 7 Spotřeba energie na vytápění (z ř. 5) 1137,3 315,9 365,6 8 Spotřeba energie na chlazení (z ř. 5) 0,0 0,0 0,0 9 Spotřeba energie na přípravu teplé vody (z ř. 5) 0,0 0,0 0,0 10 Spotřeba energie na větrání (z ř. 5) 0,0 0,0 0,0 11 Spotřeba energie na úpravu vlhkosti (z ř. 5) 0,0 0,0 0,0 12 Spotřeba energie na osvětlení (z ř. 5) 0,0 0,0 0,0 13 Spotřeba energie na technologické a ostatní procesy (z ř. 5) 0,0 0,0 0,0 Tabulka 14: Energetická bilance zemního plynu EA ZŠ Černošice - budova B a C 27

28 SKUTEČNÁ SPOTŘEBA TEPLA NA VYTÁPĚNÍ Spotřeba tepla na vytápění je ovlivněna průběhem počasí konkrétního roku. Pro sestavení matematického modelu spotřeby je nutno převést spotřeby na hodnoty, které by byly naměřeny v případě, že by byly vždy stejné klimatické podmínky. Normalizovaný rok je odvozen z dlouhodobých měření. období Počet denostupňů [-] Spotřeba fakturovaná - areál [GJ] oprava spotřeby - ostatní spotřeba* [GJ] Upravená spotřeba (GJ) oprava spotřeby - ostatní objekty** [GJ] Spotřeba normová [GJ] ) Průměr ( ) normální rok 3533 Tabulka 15: Přepočet spotřeby tepla na vytápění na normalizované podmínky. *Pozn. Spotřeba tepla na vytápění není samostatné měřena. V rámci výpočtu normové spotřeby je nutné zohlednit (odečíst) ostatní spotřebu, která je v tomto případě tvořena spotřebou pro přípravu teplé vody pro budovu A. **Pozn. Spotřeba tepla na vytápění není samostatné měřena. V rámci výpočtu normové spotřeby je nutné zohlednit (odečíst) spotřebu ostatních objektů v areálu, tj. budovy A a budovy D. 1) Pozn. Spotřeba v roce 2010 není kompletní, v přehledu chybí měsíc říjen Průměrné hodnoty jsou z tohoto důvodu uvažovány pouze pro roky 2011 a Počet denostupňů je stanoven pro průměrnou teplotu v objektu, která činí 20 C MODEL POTŘEBY ENERGIE NA VYTÁPĚNÍ Parametry vnějšího a vnitřního prostředí Výpočtová teplota vnější θ e C -12 Výpočtová teplota vnitřní θ i C 20 Průměrná teplota vnější θ es C 4,3 Délka otopného období d den 225 Počet denostupňů D den.k 3533 Klimatická oblast - - Praha Tabulka 16: Parametry vnějšího a vnitřního prostředí. Tepelná ztráta Tepelná ztráta větráním Hv W/K 1292,3 Tepelná ztráta prostupem Ht W/K 4212,5 Celková měrná tepelná ztráta Hc W/K 5504,8 Základní rozdíl teplot θ ie C 32,0 Celková tepelná ztráta Qc kw 176,2 Koeficient vlivu nesoučasnosti e i - 0,86 Koeficient zvýšení teploty e t - 0,85 Koeficient vlivu režimu vytápění e d - 0,80 Opravný součinitel ε - 0, EA ZŠ Černošice - budova B a C 28

29 Koeficient vlivu účinnosti regulace η o - 0,93 Koeficient vlivu účinnosti rozvodů ÚT η r - 0,95 Účinnost zdroje - 0,90 Opravný součinitel - 0,795 Tabulka 17: Tepelná ztráta objektu. Celkové tepelné zisky Vnitřní tepelné zisky Qi GJ 202,6 Sluneční tepelné zisky Qs GJ 172,8 Celkové tepelné zisky Qg GJ 375,4 Stupeň využitelnosti tepelných zisků Eta - 0,950 Koeficient reálné využitelnosti tepelných zisků - - 0,00 Celkové využitelné tepelné zisky* Qg využ. GJ 0,0 Tabulka 18: Tepelné zisky. Spotřeba energie na vytápění Teoretická roční potřeba energie na krytí tepelné ztráty E GJ 1944,8 Roční potřeba energie na krytí tepelné ztráty vč. vlivu provozu E GJ 1137,3 Celková využitelná energie z tepelných zisků Qg využ. GJ 0,0 Roční potřeba energie na krytí tepelné ztráty vč. vlivu provozu a energie tepelných zisků E z,v GJ 1137,3 Skutečná roční potřeba energie na krytí tepelné ztráty vč. účinnosti zdroje a rozvodů Q GJ 1430,3 Tabulka 19: Spotřeba energie na vytápění v klimaticky normalizovaném roce POROVNÁNÍ TEORETICKY STANOVENÝCH POTŘEB TEPLA A SPOTŘEB MĚŘENÝCH Přepočítaná průměrná spotřeba tepla na vytápění za období let po přepočtu na klimaticky standardní podmínky, po odečtení ostatních budov v areálu, činí GJ/rok. V modelu budovy vyšla spotřeba tepla GJ/rok, což je dostatečná shoda pro navrhování opatření na vytvořeném modelu. Model lze tedy považovat za dostatečně přesný pro provedení potřebných výpočtů. Z modelu dále vycházejí výpočty úspor pro navrhovaná opatření EA ZŠ Černošice - budova B a C 29

30 SPOTŘEBA TEPLA NA PŘÍPRAVU TEPLÉ VODY Spotřeba TV není samostatně měřená. Teplá voda je připravována lokálně v elektrických akumulačních zásobnících. V následující tabulce byla stanovena potřeba tepla na přípravu teplé vody dle měrných čísel, která vychází z výpočtu podle platných norem. Celková potřeba tepla na přípravu TV dle měrných čísel Úklid 3657 kwh Mytí žáků kwh Mytí personálu 1638 kwh Celkem kwh Tj. 59,7 GJ Spotřeba tepla na ohřev (vč. účinnosti zdroje) 64,2 GJ Tabulka 20: Spotřeby tepla na přípravu TV dle měrných čísel CELKOVÁ ENERGETICKÁ BILANCE Na základě zhodnocení výchozího stavu je sestavena roční energetická bilance stávajícího stavu předmětu EA. ř. Energetická bilance pro stávající stav celková Energie Náklady [GJ] [MWh] [tis. Kč] 1 Vstupy paliv a energie 1565,0 434,7 608,7 2 Změna zásob paliv 0,0 0,0 0,0 3 Spotřeba paliv a energie (ř.1+ř.2) 1565,0 434,7 608,7 4 Prodej energie cizím 0,0 0,0 0,0 5 Konečná spotřeba paliv a energie v objektu (ř. 3 ř. 4) 1565,0 434,7 608,7 6 Ztráty ve vlastním zdroji a rozvodech energie (z ř. 5) 293,0 81,4 94,2 7 Spotřeba energie na vytápění (z ř. 5) 1137,3 315,9 365,6 8 Spotřeba energie na chlazení (z ř. 5) 0,0 0,0 0,0 9 Spotřeba energie na přípravu teplé vody (z ř. 5) 64,2 17,8 71,0 10 Spotřeba energie na větrání (z ř. 5) 0,0 0,0 0,0 11 Spotřeba energie na úpravu vlhkosti (z ř. 5) 0,0 0,0 0,0 12 Spotřeba energie na osvětlení (z ř. 5) 54,0 15,0 59,7 13 Spotřeba energie na technologické a ostatní procesy (z ř. 5) 16,5 4,6 18,2 Tabulka 21: Roční energetická bilance - celková EA ZŠ Černošice - budova B a C 30

31 3. NÁVRH OPATŘENÍ KE ZVÝŠENÍ ÚČINNOSTI UŽITÍ ENERGIE Navržená opatření jsou rozdělena na dvě části opatření ve stavební části a opatření v části TZB OPATŘENÍ VE STAVEBNÍ ČÁSTI Původní stav objektu vystihuje model energetické potřeby budovy, ke kterému se vztahují úsporná opatření. Jeho základem je výpočet potřeby tepla na vytápění obálkovou metodou. Ve stavební části je navrženo zateplení obvodových stěn, střechy, podlahy nad exteriérem a výměna otvorových výplní. Opatření jsou navržena tak, aby splnila minimálně doporučené hodnoty součinitele prostupu tepla dle normy ČSN : OBVODOVÝ PLÁŠŤ OP1 CP 300 mm, OP2 CP 450 mm, OP3 CP 600 mm, OP4 CP 750 mm: Konstrukce se z vnější strany kontaktně zateplí tepelnou izolací z šedého expandovaného polystyrenu (šedý EPS) tl. 180 mm. Charakteristická hodnota součinitele tepelné vodivosti pro nezabudovaný materiál je λ = 0,031 W/(mK), výpočtová hodnota pro zabudovaný materiál je λ = 0,033 W/(mK)). Případné požární pásy a předěly, které vyžadují platné předpisy, budou provedeny z fasádní minerální vaty. Zároveň je doporučeno zateplení soklu tepelnou izolací z extrudovaného polystyrenu (XPS) s vnější povrchovou úpravou odolnou proti působení vody např. omítky z umělého kamene. OP5 CP 300 mm k zemině, OP6 CP 450 mm k zemině, OP7 CP 600 mm k zemině, OP8 CP 750 mm k zemině, OP10 CP 450 mm do nevyt. prostoru: Konstrukce bude ponechána ve stávajícím stavu. Zateplení stěn pod úrovní terénu je technicky náročné a ekonomicky nenávratné. OP9 CP 450 mm do půdy Konstrukce se z vnější strany zateplí tepelnou izolací z minerální vaty tl. 200 mm. Charakteristická hodnota součinitele tepelné vodivosti pro nezabudovaný materiál je λ = 0,039 W/(mK), výpočtová hodnota pro zabudovaný materiál je λ = 0,043 W/(mK)) STŘEŠNÍ PLÁŠŤ S1 Strop pod půdou: na konstrukci bude shora položena minerální vata tl. 240 mm. Charakteristická hodnota součinitele tepelné vodivosti pro nezabudovaný materiál je λ = 0,039 W/(m.K), výpočtová hodnota pro zabudovaný materiál je λ = 0,043 W/(m.K). Přes zateplení lze provést komunikační lávky případně celoplošnou pochozí úpravu. S2 Střecha přístavby - konstrukce střechy bude zateplena tepelnou izolací z expandovaného polystyrenu (EPS) tl. 220 mm (např. EPS 100 S). Charakteristická hodnota součinitele tepelné vodivosti pro nezabudovaný materiál je λ = 0,036 W/(m.K), výpočtová hodnota pro zabudovaný materiál je λ = 0,037 W/(m.K). Hydroizolační vrstva bude tvořena povlakovou krytinou, např. fóliovou nebo z asfaltových pásů. Konkrétní navržená skladba musí být posouzena z hlediska rizika kondenzace vodních par v souvrství. V případě potřeby je nutné např. použít parozábranu apod EA ZŠ Černošice - budova B a C 31

32 PODLAHY P1 Podlaha na terénu konstrukce bude ponechána ve stávajícím stavu. Zateplení podlahy na terénu je technicky náročné a ekonomicky nenávratné. P2 Podlaha nad exteriérem podlaha krčku nad exteriérem bude zateplena ze spodní strany tepelnou izolací z minerální vaty (MW) tl. 280 mm. Izolace bude instalována z vnější strany kontaktně nebo do podhledu. Charakteristická hodnota součinitele tepelné vodivosti pro nezabudovaný materiál je λ = 0,041 W/(m.K), výpočtová hodnota pro zabudovaný materiál je λ = 0,045 W/(m.K). Jako případný podhled mohou být navrženy např. cementotřískové desky OKNA A PRŮSVITNÉ VÝPLNĚ OK2 - Okna dřevěná s dvojsklem, OK3 - Okna špaletová: a) provede se kompletní výměna konstrukcí, původní okna se nahradí plastovými okny s tepelně izolačním dvojsklem plněným vzácným plynem. Maximální uvažovaný součinitel prostupu tepla celého okna bude U w = 1,20 W/(m 2.K). b) provede se kompletní výměna konstrukcí, původní okna se nahradí plastovými okny s tepelně izolačním trojsklem plněným vzácným plynem. Maximální uvažovaný součinitel prostupu tepla celého okna bude U w = 0,85 W/(m 2.K). OK1 - Okna plastová, OK4 - Okna plastová do nevyt. prostoru - konstrukce jsou vyhovující a budou ponechány ve stávajícím stavu. DV1 Dveře vstupní, DV2 Dveře kovové, DV3 Dveře dřevěné, DV4 Dveře dřevěné s dvojsklem - provede se kompletní výměna konstrukce, stávající dveře budou nahrazeny dveřmi v plastovém rámu, plné nebo s tepelně izolačním zasklením. Maximální uvažovaný součinitel prostupu tepla celé konstrukce bude U D = 1,20 W/(m 2.K) EA ZŠ Černošice - budova B a C 32

33 PŘEHLED VŠECH OPATŘENÍ VE STAVEBNÍ ČÁSTI V následující tabulce je uveden přehled všech opatření ve stavební části včetně vyčíslení nákladů na realizaci navrhovaných opatření. Dále jsou uvedeny roční úspory energie a průměrné roční provozní náklady a jejich porovnání se stavem před realizací navrhovaného opatření. Konstrukce Celkové náklady Úspora energie Úspora nákladů Průměrné roční náklady po provedení opatření EA ZŠ Černošice - budova B a C 33 Prostá návrat. [tis. Kč/rok] [tis. Kč/rok] [%] [let] [tis. Kč] [MWh/rok] [%] OP1 - CP 300 mm 89,3 3,5 0,8 4,0 604,7 99,3 22,4 OP2 - CP 450 mm 1490,2 42,1 9,7 48,7 560,0 92,0 30,6 OP3 - CP 600 mm 862,7 18,9 4,3 21,8 586,9 96,4 39,5 OP4 - CP 750 mm 211,4 3,8 0,9 4,4 604,4 99,3 48,5 OP9 - CP 450 mm do půdy 61,4 2,9 0,7 3,4 605,3 99,4 18,2 S1 - Strop pod půdou + zateplení MW tl. 240 mm 703,7 31,2 7,2 36,1 572,6 94,1 19,5 S2 - Střecha přístavby 17,6 0,9 0,2 1,0 607,7 99,8 17,2 P2 - Podlaha nad exteriérem 27,3 0,6 0,1 0,7 608,0 99,9 38,4 OK2 - Okna dřevěná s dvojsklem + výměna za okno s tepelně-izolačním dvojsklem 306,5 3,0 0,7 3,5 605,2 99,4 87,1 OK2 - Okna dřevěná s dvojsklem + výměna za okno s tepelně-izolačním trojsklem OK3 - Okna špaletová + výměna za okno s tepelně-izolačním dvojsklem OK3 - Okna špaletová + výměna za okno s tepelně-izolačním trojsklem DV1 - Dveře vstupní + výměna za dveře zateplené DV2 - Dveře kovové + výměna za dveře zateplené DV3 - Dveře dřevěné + výměna za dveře zateplené DV4 - Dveře dřevěné s dvojsklem + výměna za dveře zateplené 337,2 4,1 0,9 4,7 604,0 99,2 71,0 445,5 5,1 1,2 5,9 602,8 99,0 75,8 490,1 6,6 1,5 7,7 601,0 98,7 63,9 89,7 1,9 0,4 2,2 606,5 99,6 40,5 21,5 0,7 0,2 0,8 607,9 99,9 25,5 24,7 0,2 0,0 0,2 608,5 100,0 103,0 20,2 0,2 0,0 0,2 608,5 100,0 113,3 Tabulka 22: Přehled navržených opatření ve stavební části.
