1 Edition D GB F NL I E DK S N P GR TR PL RUS H Návod k provozu Regulátor tlaku plynu VGBF Překlad z němčiny Elster GmbH Obsah Regulátor tlaku plynu VGBF Obsah Bezpečnost Zkouška použití Účel použití Typový klíč Označení dílů Zabudování Zabudování impulsního vedení Zkouška těsnosti Přestavit výstupní tlak p a Údržba Výměna pružiny Technické údaje Prohlášení o shodě Tabulka pružin Kontakt Bezpečnost Pročíst a dobře odložit Pročtěte si tento návod pečlivě před montáží a spuštěním do provozu. Po montáži předejte tento návod provozovateli. Tento návod naleznete i na internetové stránce Vysvětlení značek,,,... = pracovní krok = upozornění Ručení Za škody vzniklé nedodržením návodu nebo účelu neodpovídajícím použitím neprobíráme žádné ručení. Bezpečnostní upozornění Relevantní bezpečnostní informace jsou v návodu označeny následovně: NEBEZPEČÍ Upozorňuje na životu nebezpečné situace. VÝSTRAHA Upozorňuje na možné ohrožení života nebo zranění. POZOR Upozorňuje na možné věcné škody. Všechny práce smí provést jen odborný a kvalifikovaný personál pro plyn. Práce na elektrických zařízeních smí provést jen kvalifikovaný elektroinstalatér. Přestavba, náhradní díly Jakékoliv technické změny jsou zakázány. Používejte jen originální náhradní díly. Přeprava Při obdržení výrobku zkontrolujte objem dodání (viz Označení dílů). Škody při přepravě okamžitě nahlaste. Skladování Výrobek skladujte v suchu. Teplota okolí: viz Technické údaje. D TR -1

2 Zkouška použití Účel použití Regulátor tlaku plynu VGBF slouží k urdžování konstantního tlaku výstupního plynu p a u kolísavého průtoku a vstupního tlaku p e v plynových vedeních. Funkce je zaručena jen v udaných oblastí nasazení, viz [Technické údaje p. ]. Jakékoliv jiné použití neplatí jako použití odpovídající účelu. Typový klíč Kód Popis VGBF Regulátor tlaku plynu 1 10 Jmenovitý průměr R Rp vnitřní závit F Příruba podle ISO p e max. 00 mbarů 10 p e max. 1 bar 0 p e max. bary -1 Uzavírací šroub na vstupu - Uzavírací šroub na vstupu a výstupu L Jen pro vzduch (bez připuštění) V Medium: agresivní plyny (prozkoušet kompatibilitu), gumové díly s plynovým kontaktem z vitonu (bez připuštění) Označení dílů PL VGBF..R RUS H VGBF..F Zabudování POZOR Aby se regulátor tlaku plynu nepoškodil při montáži, musí se dbát na následující: Upevnit přístroj bez napětí. Těsnící materiál, třísky a jiné nečistoty se nesmí dostat do tělesa regulátoru. Místo zabudování musí být suché. Přístroj nezabudovat venku. Poloha zabudování svislá nebo vodorovná, nikdy ne nad hlavou. Výstupní tlak p a byl nastaven ve výrobě se stojícím pružinovým pouzdrem. Bude-li VGBF zabudován s ležícím pružinovým pouzdrem, musí se zkontrolovat a znovu nastavit výstupní tlak p a, viz [Přestavit výstupní tlak pa p. ]. 1 Před přístroj nainstalovat filtr, aby byl chráněn před nečistoty z vedení. VGBF..F 2 >20 mm Víko s nastavovacím šroubem 2 Odvzdušňovací šroub Přípojka impulsního vedení (ne u VGBF..0) Výstup Měrná přípojka na výstupu p a Šipka směru průtoku 7 Měrná přípojka na vstupu p e 8 Vstup 9 Typový štítek 10 Tlumící ventil pro VGBF Vstupní tlak p e, výstupní Vor dem Öffnen tlak Feder p a a teplota okolí: viz typový štítek. entspannen! Release spring before opening! Avant d'ouvrir le dôme, détendre le ressort! 7 VGBF..R 2 >20 mm VGBF CE: 00AQ097-2

3 Zabudování impulsního vedení VGBF pro 00 mbarů Není potřebné žádné externí impulsní vedení. VGBF..0 má interní zpětné hlášení. VGBF pro bary K vyvarování se eventuálním vibracím zabudovat tlumící ventil. Tlumící ventil je při dodávce upevněn lepící páskou na pouzdře pružiny. Impulsní vedení: 12, x 1, mm. VGBF POZOR Napřed natlakovat vstupní tlak p e pak výstupní tlak p a. Vstupní tlak p e musí být vždy vyšší, nebo se rovnat výstupnímu tlaku p a. Nedodržení pořadí převrátí vyrovnávající membránu pe p a Nasunout přesuvnou matici a svěrací kroužek na impulsní vedení. 7 VGBF pro 1 bar a VGBF pro bary Položit impulsní vedení a utěsnit připuštěným těsnícím materiálem. VGBF 1 2R 8 D 9 TR Rp 1 / xdn VGBF 0 10 Rp / 8 xdn Zkouška těsnosti I po údržbě. 1 Uzavřít vedení na vstupu a výstupu. 2 Vstupní tlak p e pomalu natlakovat. (p e : 1, p e max., viz typový štítek) Výstupní tlak p a pomalu natlakovat. (p a : 1, p a, viz typový štítek) pe p a 12 Odpustit výstupní tlak p a. 1 Odpustit vstupní tlak p e. -

4 Přestavit výstupní tlak p a Výstupní tlak p a byl nastaven ve výrobě se stojícím pružinovým pouzdrem. Bude-li VGBF zabudován s ležícím pružinovým pouzdrem, musí se zkontrolovat a znovu nastavit výstupní tlak p a. Body měření na přístroji používat jen pro měření s nulovým nebo velmi nízkým průtokem. 1 p a 0 2 Výměna pružiny 1 Vybrat pružinu podle oblasti výstupního tlaku, viz [Tabulka pružin p. ]. 2 Odšroubovat víko. VÝSTRAHA Napjatá pružina může při otevření pouzdra vyskočit a způsobit zranění. Proto před otevřením pouzdra uvolnit pružinu až na doraz. Následně x natočit nazpět, aby se uvolnilo protiuložení pružiny. mm x mm Nastavenou hodnotu výstupního tlaku p a výrazně zaznačit na typový štítek. Údržba K zajištění bezporuchového provozu: každoročně zkontrolovat funkci, u provozu s bioplynem každého půl roku. 1 Vyžadovat od hořáku různé výkony, aby se změnil průtok. 2 Kulový kohout na vstupu částečně uzavřít, aby se změnil vstupní tlak p e. U měnícího se průtoku a vstupního tlaku p e (v rámci výkonné oblasti VGBF) musí zůstat výstupní tlak p a konstantní (± 10 1 %). Výkon změnit na malé zatížení a uzavřít ventil za VGBF. Cca 0 vt. po uzavření ventilu se nesmí výstupní tlak p a podstatně zvýšit. Během provozu zkontrolovat těsnost VGBF kvůli nalezení eventuálních netěsností u zatvrdlých materiálů z gumy. PL RUS H VGBF Protiuložení pružiny natočit trochu směrem dolů Zabezpečit, aby vodící drážky a výstupy zapadaly do sebe. VGBF 10 9 Protiuložení pružiny natočit trochu směrem dolů Zabezpečit, aby vodící drážka a válec zapadaly do sebe. VGBF mm Zjistíte-li netěsnost, pak vyměnit gumové materiály, viz DVD náhradních dílů PartDetective. 7 Následně znovu zkontrolovat těsnost. p a Nasadit a pevně přišroubovat víko. 1 Po vsazení pružiny vybrat odpovídající nálepku z balení a nalepit ji pod typový štítek regulátoru tlaku. 17 Nastavenou hodnotu výstupního tlaku p a výrazně zaznačit na typový štítek.

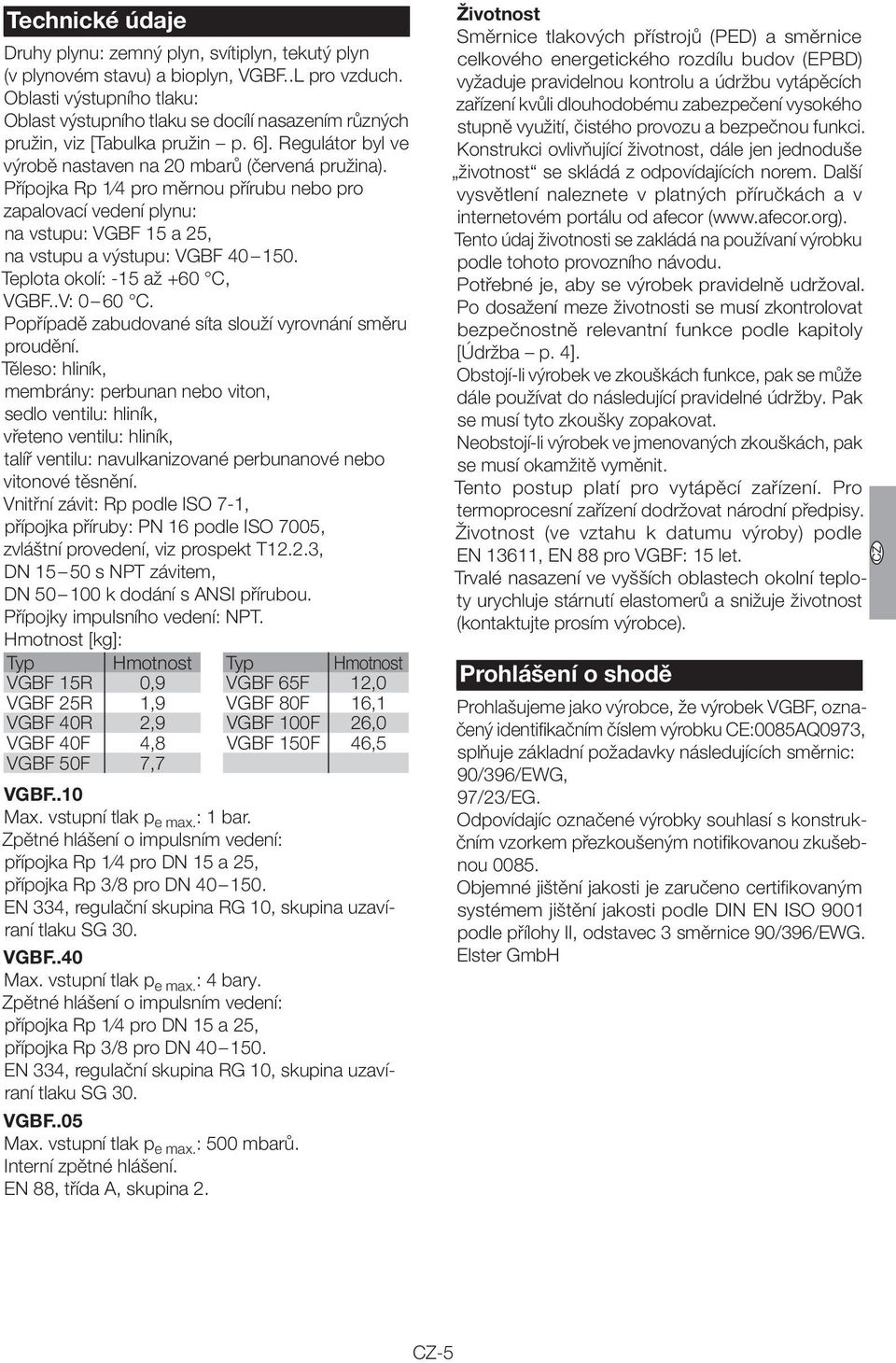

5 Technické údaje Druhy plynu: zemný plyn, svítiplyn, tekutý plyn (v plynovém stavu) a bioplyn, VGBF..L pro vzduch. Oblasti výstupního tlaku: Oblast výstupního tlaku se docílí nasazením různých pružin, viz [Tabulka pružin p. ]. Regulátor byl ve výrobě nastaven na 20 mbarů (červená pružina). Přípojka Rp 1 pro měrnou přírubu nebo pro zapalovací vedení plynu: na vstupu: VGBF 1 a 2, na vstupu a výstupu: VGBF Teplota okolí: -1 až +0 C, VGBF..V: 0 0 C. Popřípadě zabudované síta slouží vyrovnání směru proudění. Těleso: hliník, membrány: perbunan nebo viton, sedlo ventilu: hliník, vřeteno ventilu: hliník, talíř ventilu: navulkanizované perbunanové nebo vitonové těsnění. Vnitřní závit: Rp podle ISO 7-1, přípojka příruby: PN 1 podle ISO 700, zvláštní provedení, viz prospekt T12.2., DN 1 0 s NPT závitem, DN k dodání s ANSI přírubou. Přípojky impulsního vedení: NPT. Hmotnost [kg]: Typ Hmotnost Typ Hmotnost VGBF 1R 0,9 VGBF F 12,0 VGBF 2R 1,9 VGBF 80F 1,1 VGBF 0R 2,9 VGBF 100F 2,0 VGBF 0F,8 VGBF 10F, VGBF 0F 7,7 VGBF..10 Max. vstupní tlak p e max. : 1 bar. Zpětné hlášení o impulsním vedení: přípojka Rp 1 pro DN 1 a 2, přípojka Rp /8 pro DN EN, regulační skupina RG 10, skupina uzavíraní tlaku SG 0. VGBF..0 Max. vstupní tlak p e max. : bary. Zpětné hlášení o impulsním vedení: přípojka Rp 1 pro DN 1 a 2, přípojka Rp /8 pro DN EN, regulační skupina RG 10, skupina uzavíraní tlaku SG 0. VGBF..0 Max. vstupní tlak p e max. : 00 mbarů. Interní zpětné hlášení. EN 88, třída A, skupina 2. Životnost Směrnice tlakových přístrojů (PED) a směrnice celkového energetického rozdílu budov (EPBD) vyžaduje pravidelnou kontrolu a údržbu vytápěcích zařízení kvůli dlouhodobému zabezpečení vysokého stupně využití, čistého provozu a bezpečnou funkci. Konstrukci ovlivňující životnost, dále jen jednoduše životnost se skládá z odpovídajících norem. Další vysvětlení naleznete v platných příručkách a v internetovém portálu od afecor ( Tento údaj životnosti se zakládá na používaní výrobku podle tohoto provozního návodu. Potřebné je, aby se výrobek pravidelně udržoval. Po dosažení meze životnosti se musí zkontrolovat bezpečnostně relevantní funkce podle kapitoly [Údržba p. ]. Obstojí-li výrobek ve zkouškách funkce, pak se může dále používat do následující pravidelné údržby. Pak se musí tyto zkoušky zopakovat. Neobstojí-li výrobek ve jmenovaných zkouškách, pak se musí okamžitě vyměnit. Tento postup platí pro vytápěcí zařízení. Pro termoprocesní zařízení dodržovat národní předpisy. Životnost (ve vztahu k datumu výroby) podle EN 111, EN 88 pro VGBF: 1 let. Trvalé nasazení ve vyšších oblastech okolní teploty urychluje stárnutí elastomerů a snižuje životnost (kontaktujte prosím výrobce). Prohlášení o shodě Prohlašujeme jako výrobce, že výrobek VGBF, označený identifikačním číslem výrobku CE:008AQ097, splňuje základní požadavky následujících směrnic: 90/9/EWG, 97/2/EG. Odpovídajíc označené výrobky souhlasí s konstrukčním vzorkem přezkoušeným notifikovanou zkušebnou 008. Objemné jištění jakosti je zaručeno certifikovaným systémem jištění jakosti podle DIN EN ISO 9001 podle přílohy II, odstavec směrnice 90/9/EWG. Elster GmbH D TR -

6 Tabulka pružin Výstupní tlak p a Obj. č. [mbarů] VGBF 1 VGBF 2 VGBF 0 VGBF 0 Označení 12, ** červená žlutá zelená modrá černá bílá černá/červená černá/žlutá * černá/zelená Výstupní tlak p a Obj. č. [mbarů] VGBF VGBF 80 VGBF 100 VGBF 10 Označení 12, ** červená žlutá zelená modrá černá bílá černá/červená černá/žlutá černá/zelená * Sada pružin se skládá ze dvou pružin. ** Standardní pružina Označit nový výstupní tlak na typovém štítku nálepka je přiložena. PL RUS H Kontakt Při technických dotazech se obraťte prosím na odpovídající pobočku / zastoupení. Adresu se dozvíte z internetu nebo od Elster GmbH. Technické změny sloužící vývoji jsou vyhrazeny. - Elster GmbH Postfach 28 09, D-9018 Osnabrück Strotheweg 1, D-90 Lotte (Büren) T F info@kromschroeder.com,
