Zkrácená uživatelská příručka CP-2140

Rozměr: px

Začít zobrazení ze stránky:

Download "Zkrácená uživatelská příručka CP-2140"

Blažena Valentová
před 8 lety
Počet zobrazení:

1 Zkrácená uživatelská příručka CP

2 Vybalení tiskárny Přehled tiskárny Připojení napájení...9 Vložení media (etiket) Nasazení, vložení TTR pásky Provoz tiskárny...15 Instalace Driveru

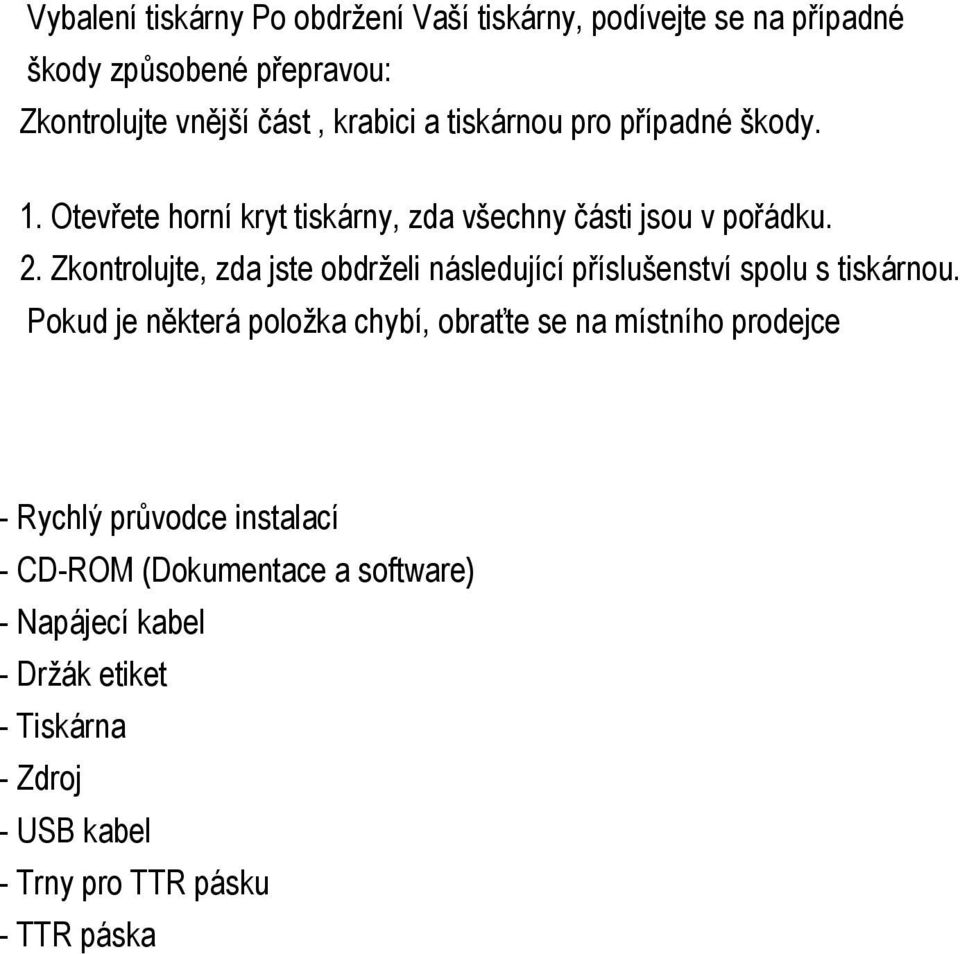

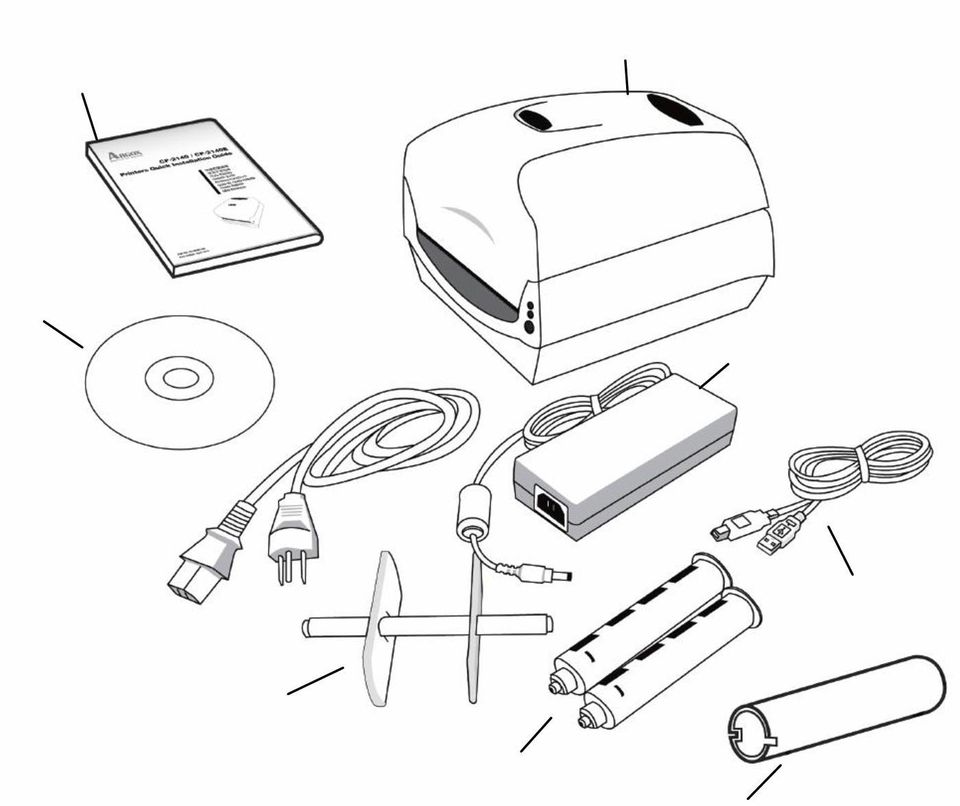

3 Vybalení tiskárny Po obdržení Vaší tiskárny, podívejte se na případné škody způsobené přepravou: Zkontrolujte vnější část, krabici a tiskárnou pro případné škody. 1. Otevřete horní kryt tiskárny, zda všechny části jsou v pořádku. 2. Zkontrolujte, zda jste obdrželi následující příslušenství spolu s tiskárnou. Pokud je některá položka chybí, obraťte se na místního prodejce - Rychlý průvodce instalací - CD-ROM (Dokumentace a software) - Napájecí kabel - Držák etiket - Tiskárna - Zdroj - USB kabel - Trny pro TTR pásku - TTR páska 3

Zkontrolujte, zda jste obdrželi následující příslušenství spolu s tiskárnou.

4 Instalační průvodce tiskárny Tiskárna Guide CD-ROM Zdroj USB kabel Držák etiket Držák TTR pásky TTR páska 4

5 Přehled tiskárny : CP-2140, CP-2140Z, CP-2140E, CP-3140 Přední kryt Napájecí LED Připravená k použití LED Tlačítko FEED 5

6 CP-2140, CP-2140Z, CP-3140 Tlačítko pro zapnutí RS232 port LPT port USB port napájecí konektor 6

7 Přehled interieru 1 Držák pro media Držák trnu pro TTR pásku Odvíječ media PUSH Uvolňovací západka TH 7

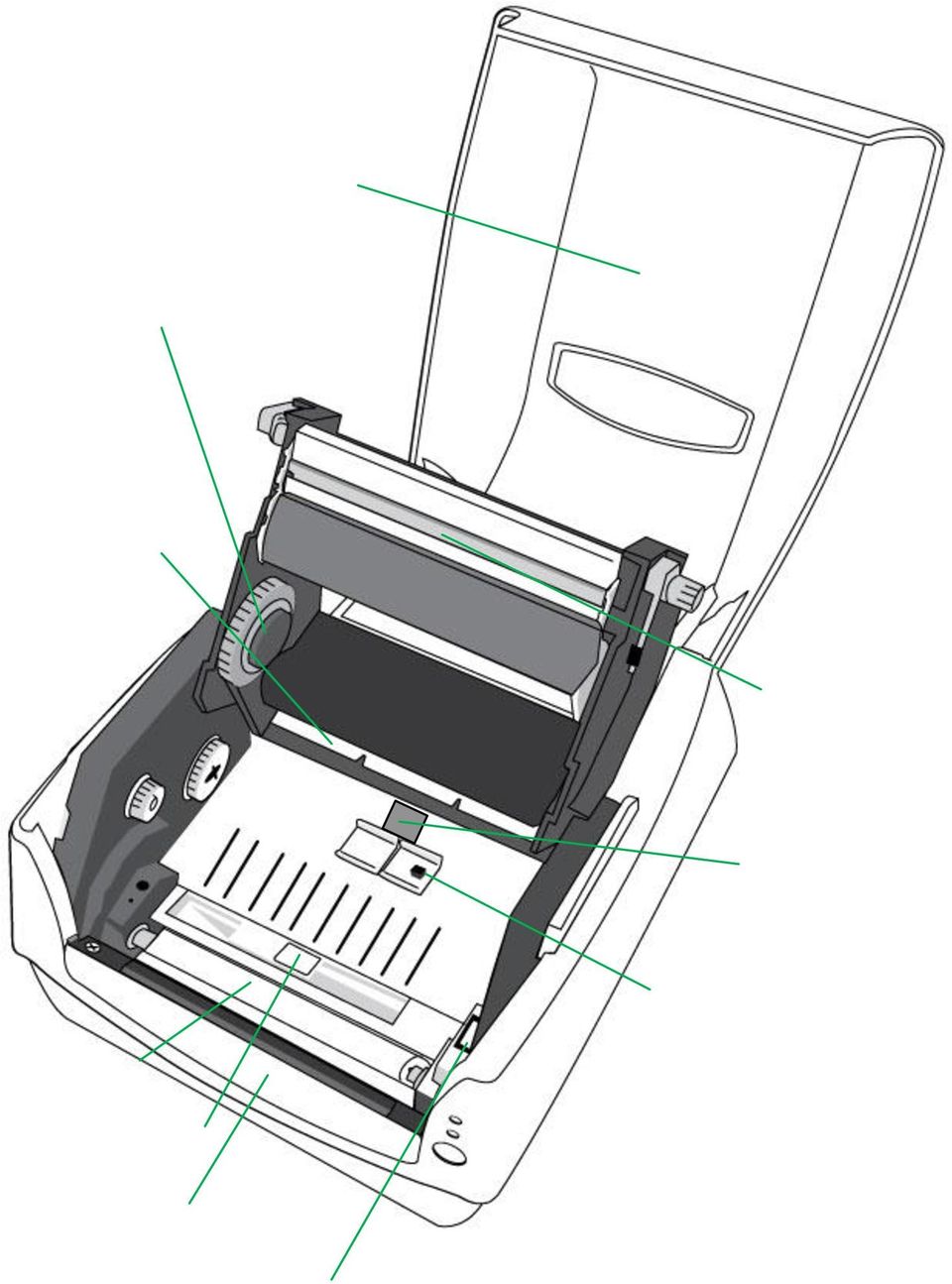

8 Přehled interieru 2 Horní kryt Držák trnu pro TTR pásku Hřídel media Tisková hlava Přenosový Senzor Držák medii Přítlačný válec Reflexní čidlo Přední kryt senzor otevřené TH 8

9 Připojení napájení Připojení napájení 1. Ujistěte se, že tiskárna "je vypínač v poloze vypnuto (dolů). 2. Vložte napájecí kabel do elektrické sítě. 3. Zasuňte napájecí konektor napájení do tiskárny. 4. Druhý konec napájecího kabelu do vhodné uzemněné elektrické zásuvky. Upozornění: Nepoužívejte tiskárnu a odpojte napájecí napětí v oblasti, kde se mohl dostat do mokra. CP-2140, CP-2140Z, CP-3140 Napájecí zdířka Napájecí kabel Napájecí konektor Zdroj 9

Druhý konec napájecího kabelu do vhodné uzemněné elektrické zásuvky.

10 Vložení Medii (etiket) Příprava média: V případě, že role médií může být znečištěná nebo zaprášená při přepravě, manipulaci nebo skladování, nejprve odstranit vnější délku médií, která pomáhá vyhnout se přetahování lepidla nebo špinavé médium mezi tiskovou hlavou a přítlačnýí válec. Při vkládání média, musí být umístěn na ramínka médií. Umístění role médií : 1. Otevřete horní kryt tiskárny. 2. Prostrčte hřídel pro media kotoučem a vycentrujte ho dvouma držkáma. viz obrázek 3. Vložte roly s držákem do tiskárny. 10

hlavou a přítlačnýí válec. Při vkládání média, musí být umístěn na ramínka médií. Umístění role médií : 1.

11 4. Zatlačte na západku k otevření tiskárny 5. Provlíkněte media (etikety 11

12 6.Zmáčkněte a posunte západky pro média (etikety) 7. Zavřete tiskárnu na západku a zmáčkněte FEED, tiskárna by se měla nakalibrovat a popojet na kraj etikety. 12

13 Nasazení TTR pásky Následující kroky se vztahují pouze pro tepelný tisk s přenosem. Pro přímý tepelný tisk nemusí být TTR páska intalovaná. Poznámka: Pro kvalitní tisk by měla být TTR páska před instalací zabalená. Vždy, používejte pásku, která je širší než média (etikety) pokud by nebyla hrozilo by rychlejší opotřebení tiskové hlavy. Pro přímý tepelný tisk nevkládejte TTR pásku. 1.Držák TTR pásky vložte do dutinky TTR pásky a vycentrujte na střed. 13

Poznámka: - - - Pro kvalitní tisk by měla být TTR páska před instalací zabalená.

14 2.Vložte TRN s barvící páskou do držáku pro TTR pásku. Držák trnu 3. Vložte práznou dutinku nebo uz použitou pásku do horního držáku pro trn. 4. Zaklapněte horní část na západku a můžeme tisknout přes TTR pásku. 14

15 Provoz tiskárny Výtisk konfiguračního výtisknu a kalibrace etiket. 1. Ujistěte se, že etikety jsou řádně vložené a horní kryt tiskárny je uzavřen. 2. Vypněte tiskárnu 3. Stiskněte a podržte tlačítko FEED a zapněte tiskárnu, držte dokud nezačnou vyjíždět etikety. 4. Popojede cca cm etiket, poté se tiskárna zastaví na 1 sek a vytiskne se konfigurační výtisk. Resetování tiskárny na výrobní nastavení 1. Zapněte tiskárnu a počkejte 5 sekud. 2. Stiskněte a držte tlačítko FEED dokud nezhasnou diody. 3. Jakmili se diody rozsvítí pusťte tlačítko FEED 15

Stiskněte a podržte tlačítko FEED a zapněte tiskárnu, držte dokud nezačnou vyjíždět etikety. 4.

16 Instalace tiskárny Na přiloženém CD najdete Driver s názvem SEAGULL. Nainstalujte driver CP-2140 PPLB. podrobný popis pro instalaci driveru najdete v manualu na přiloženém CD. 16
