1 MGA. JAN VODÁČEK AKADEMICKÝ SOCHAŘ A RESTAURÁTOR ESTAURÁTOR Žižkova 458 Žirovnice Tel: vodacek.jan@seznam.cz NÁVRH NA RESTAUROVÁNÍ KŘÍŽ JANA FRYDRYCHA V ROŽNOVĚ POD RADHOŠTĚM OŠTĚM 2015

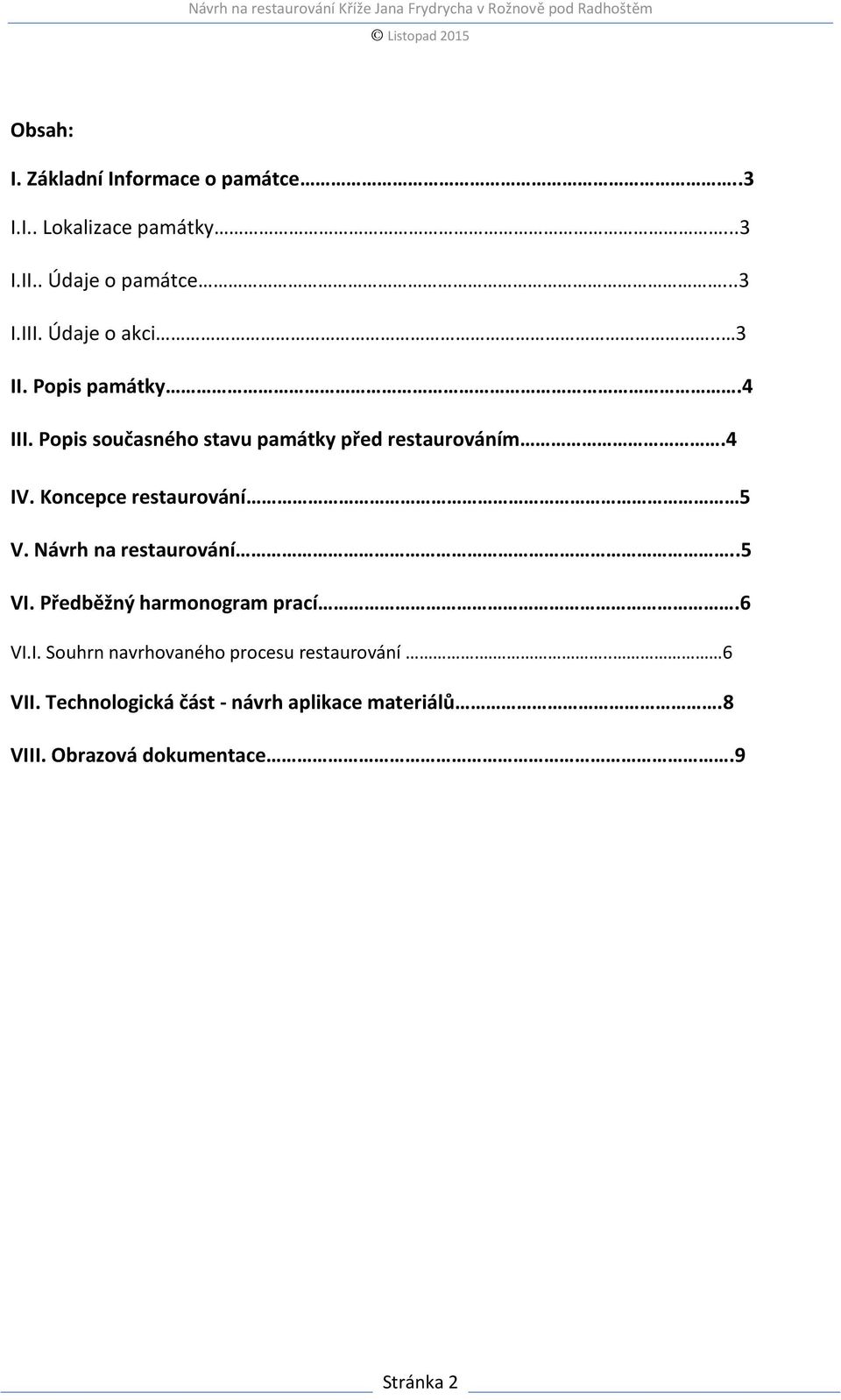

2 Obsah: I. Základní Informace o památce..3 I.I.. Lokalizace památky...3 I.II.. Údaje o památce...3 I.III. Údaje o akci.. 3 II. Popis památky.4 III. Popis současného stavu památky před restaurováním.4 IV. Koncepce restaurování 5 V. Návrh na restaurování..5 VI. Předběžný harmonogram prací.6 VI.I. Souhrn navrhovaného procesu restaurování... 6 VII. Technologická část - návrh aplikace materiálů.8 VIII. Obrazová dokumentace.9 2

3 I. ZÁKLADNÍ INFORMACE O PAMÁTCE Návrh na restaurování Kříže Jana Frydrycha v Rožnově pod Radhoštěm I.I. Lokalizace památky Kraj: Zlínský Město: Rožnov pod Radhoštěm Okres: Vsetín Název památky: Kříž Jana Frydrycha Situování: Kříž v blízkosti vzrostlých stromů naproti restaurace U Janoštíka Bližší určení místa: Pozemek na parcele číslo 3625/2 I.II. Údaje o památce Autor: neznámý Technika/materiál: středně zrnitý pískovec, litina Předchozí restaurátorské zásahy: na objektu byly nejméně jednou provedeny neodborné úpravy monotónní barevné povrchové nátěry, osazená část architektury na nepůvodní místo I.III. Údaje o akci Zadavatel: Vypracoval: Město Rožnov pod Radhoštěm MgA. Jan Vodáček Akademický sochař a restaurátor Žižkova 458, Žirovnice Tel.: vodacek.jan@seznam.cz Poznámka: Údaje a snímky obsažené v návrhu na restaurování podléhají zákonu č.121/200 Sb. O právu autorském, o právech souvisejících s právem autorským a o změnách některých zákonů, tzv. autorském zákonu. Jakékoliv nakládání s obsahem je nezákonné! 3

4 II. POPIS PAMÁTKY Kříž se soklovou architekturou zhotovený ze středně zrnitého pískovce je situován pod vzrostlými stromy naproti restauraci U Janoštíka v Rožnově pod Radhoštěm. Soklová část se skládá z několika dílů zakončených litinovým křížem. Na jednoduše profilovanou podstavu přiléhá nástavec po stranách zdobený lidovými figurálními reliéfy a zakončený vyloženou profilovanou kordonovou hlavní římsou. Vrchní díly s jednoduchým architektonickým členěním se postupně velikostně směrem nahoru stupňují, čímž dochází k zúžení horní základny. Z této základny vychází jednoduchý litinový kříž s korpusem ukřižovaného Ježíše Krista a nápisovou páskou s latinským titulem INRI. III. POPIS SOUČASNÉHO STAVU PAMÁTKY PŘED RESTAUROVÁNÍM Celek architektury kříže se v současné době nachází v havarijním stavu. Z důvodu situování kříže se jako závažnější poškození jeví zasažení povrchu biologickým činitelem, které je dáno umístěním pod korunami vzrostlých stromů a travnatého prostranství, z čehož pramení permanentní provlhčení kamene s následnou postupnou erozí pojiva materiálu. Povrch je výrazně kontaminován zejména mechy, lišejníky a zelenými řasami, které v pískovcovém materiálu prodlužují retenci vlhkosti a způsobují tak fyzikální a chemickou korozi. Lokálně došlo vlivem degradace k úbytku autentické hmoty kamenného materiálu. Spodní část soklové architektury se navršováním terénu nachází mírně pod jeho úrovní spolu s kamennou základnou. Nejvýraznějším poškozením je horní část soklové architektury, která zcela chybí. Upadlá část konkrétního bloku kamene se nachází ze zadní strany architektury kříže. S největší pravděpodobností byla tato část umístěna pod vrchním dílem podstavce s litinovým křížem. Celek kamenné soklové části kříže je dále lokálně znečištěn tmavými depozity. V místech dešťových stínů je povrch částečně pokryt zčernalými síranovými krustami v rozsahu cca. 60%. Kamenný materiálu vykazuje rovněž výrazné známky degradace. Na některých hranách, rozích, profilech a plasticky výrazných místech je patrná absence hmoty mechanickým uražením, otěrem i samovolnou abrazí kamenného materiálu vlivem povětrnostních podmínek. Povrch kamene je pevný, nicméně některá místa jsou již méně čitelná, především modelace figurálních reliéfů. Mechanické poškození není natolik rozsáhlé, aby bezprostředně ohrožovalo stabilitu objektu. Je však ve větší míře patrné především v oblasti mezi bloky, kde již nepní žádnou funkci uvolněné spárování. V záhybech, 4

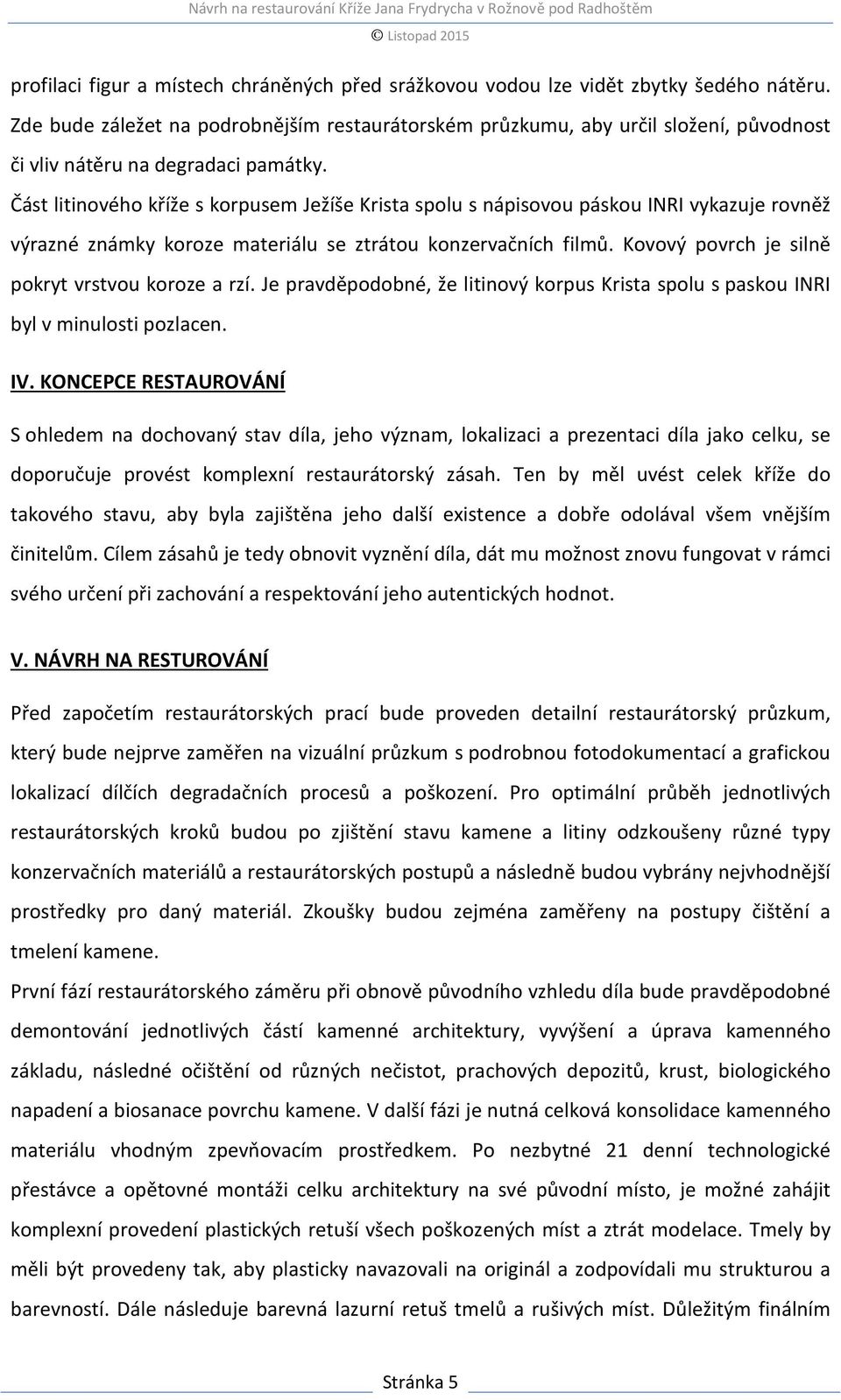

5 profilaci figur a místech chráněných před srážkovou vodou lze vidět zbytky šedého nátěru. Zde bude záležet na podrobnějším restaurátorském průzkumu, aby určil složení, původnost či vliv nátěru na degradaci památky. Část litinového kříže s korpusem Ježíše Krista spolu s nápisovou páskou INRI vykazuje rovněž výrazné známky koroze materiálu se ztrátou konzervačních filmů. Kovový povrch je silně pokryt vrstvou koroze a rzí. Je pravděpodobné, že litinový korpus Krista spolu s paskou INRI byl v minulosti pozlacen. IV. KONCEPCE RESTAUROVÁNÍ S ohledem na dochovaný stav díla, jeho význam, lokalizaci a prezentaci díla jako celku, se doporučuje provést komplexní restaurátorský zásah. Ten by měl uvést celek kříže do takového stavu, aby byla zajištěna jeho další existence a dobře odolával všem vnějším činitelům. Cílem zásahů je tedy obnovit vyznění díla, dát mu možnost znovu fungovat v rámci svého určení při zachování a respektování jeho autentických hodnot. V. NÁVRH NA RESTUROVÁNÍ Před započetím restaurátorských prací bude proveden detailní restaurátorský průzkum, který bude nejprve zaměřen na vizuální průzkum s podrobnou fotodokumentací a grafickou lokalizací dílčích degradačních procesů a poškození. Pro optimální průběh jednotlivých restaurátorských kroků budou po zjištění stavu kamene a litiny odzkoušeny různé typy konzervačních materiálů a restaurátorských postupů a následně budou vybrány nejvhodnější prostředky pro daný materiál. Zkoušky budou zejména zaměřeny na postupy čištění a tmelení kamene. První fází restaurátorského záměru při obnově původního vzhledu díla bude pravděpodobné demontování jednotlivých částí kamenné architektury, vyvýšení a úprava kamenného základu, následné očištění od různých nečistot, prachových depozitů, krust, biologického napadení a biosanace povrchu kamene. V další fázi je nutná celková konsolidace kamenného materiálu vhodným zpevňovacím prostředkem. Po nezbytné 21 denní technologické přestávce a opětovné montáži celku architektury na své původní místo, je možné zahájit komplexní provedení plastických retuší všech poškozených míst a ztrát modelace. Tmely by měli být provedeny tak, aby plasticky navazovali na originál a zodpovídali mu strukturou a barevností. Dále následuje barevná lazurní retuš tmelů a rušivých míst. Důležitým finálním 5

6 krokem je ochranné ošetření povrchu kamene hydrofobizačním prostředkem. Litinový kříž bude očištěn a následně konzervován vhodným prostředkem a závěrečným nátěrem. Původně zlacené prvky kříže budou pozlaceny 24 karátovým plátkovým zlatem. VI. PŘEDBĚŽNÝ HARMONOGRAM PRACÍ Záměrem je kompletní rehabilitace kříže Jana Frydrycha v Rožnově pod Radhoštěm. Postup prací bude představovat: demontáž architektury kříže, úpravu základu, prekonsolidaci, očištění, snímání druhotných nevhodných a vyžilých vysprávek, biosanaci, minimalizaci krust, konsolidaci kamenného matriálu, injektáž vlasových trhlin a las, montáž architektury na původní místo, doplnění chybějících částí modelace, revizi spárování, barevnou retuš, konzervaci a povrchovou úpravu litinového kříže s korpusem Krista a páskou INRI. Celý povrch kamenných částí architektury bude na závěr hydrofonizován. Restaurování bude prováděno na místě. VI.I. SOUHR NAVRHOVANÉHO PROCESU RESTAUROVÁNÍ Pracovní postup lze na základě návrhu na restaurování rozdělit do několika následujících bodů: - fotodokumentace stavu před restaurováním, v průběhu jednotlivých etap i stavu po restaurování - zkoušky čištění povrchu rozpustnost a odstranitelnost biologického napadení, tmavých depozitů a krust, zkoušky tmelů barevnost, struktura. U zkoušek čištění je třeba volit takové prostředky, aby nedošlo k poškození objektu a každou technologii je nutno ověřit na méně exponovaném místě pro případ, že zvolený postup se ukáže jako chybný - kontrola statiky objektu a předpokládaná demontáž jednotlivých dílů kamenné architektury kříže, úprava a vyvýšení kamenného základu z podúrovně terénu, případně určení zda bude nutné zhotovit nový základ architektonického celku - mechanické snímání nevhodných a vyžilých plastických doplňků, vysprávek a spárování 6

7 - v případě, že se vyskytnou místa, kde by mohlo během čištění dojít ke ztrátě hmoty kamene je nutné tyto místa prekonsolidovat - předzpevnit vhodným konsolidačním prostředkem - očištění od prachových nánosů a povrchových usazenin cestou suchou; mokrou cestou odstranění tmavých depozitů a nečistot ve vodě rozpustných; chemickou cestou zredukování nebo ztenčení zčernalé síranové krusty na povrchu kamene s intenzivním vypláchnutím použitých chemických prostředků, případně provedení dočištění pomocí zábalů destilovanou vodou - mechanické odstranění zelených řas a mechů, očištění povrchu a sanace algicidním, fungicidním a baktericidním prostředkem s cílenou aplikací na jednotlivé druhy biologického napadení s rozdílnou rezistencí, biosanaci provést formou represivní a dočasně preventivní (proti opětovnému růstu) - celková konsolidace kamenného materiálu podle rozsahu rozrušení organokřemičitým zpevňovačem odpovídající koncentrace, penetrace bude provedena metodou nátěrů. Ke konsolidaci je třeba volit takové prostředky, aby byly účinné, ale nedošlo k změně barevnosti či snížení paropropustnosti materiálu a netvořily zpevněnou tvrdou vrstvu pouze pod povrchem kamene - stabilizace trhlin a las injektážní směsí, která narušený prostor zaplní a renovuje spojení mezi hmotami - demontování horního dílu podstavce, montáž upadlého dílu architektury kříže na své původní místo s horním dílem - po 21-denní technologické přestávce doplnění chybějící modelace dle provedených zkoušek materiálů ve hmotě probarveným tmelem z umělého kamene. Plastické retuše je vhodné provádět materiálem svou strukturou - hrubostí a barevností co nejvíce odpovídající originálu kamene. Plnivo i pojivo musí být voleny tak, aby svými mechanickými vlastnostmi co nejvíce odpovídaly vlastnostem doplňovaného kamene a nezanášely do památky látky, které by mohly vést k degradaci hmoty. V tomto případě se budou plastické retuše provádět přímým nanášením na povrch, spáry jednotlivých bloků kamene budou zatmeleny probarveným minerálním tmelem, - armatury pro přichycení doplňků budou použity pouze v nezbytných případech z nerezového materiálu, 7

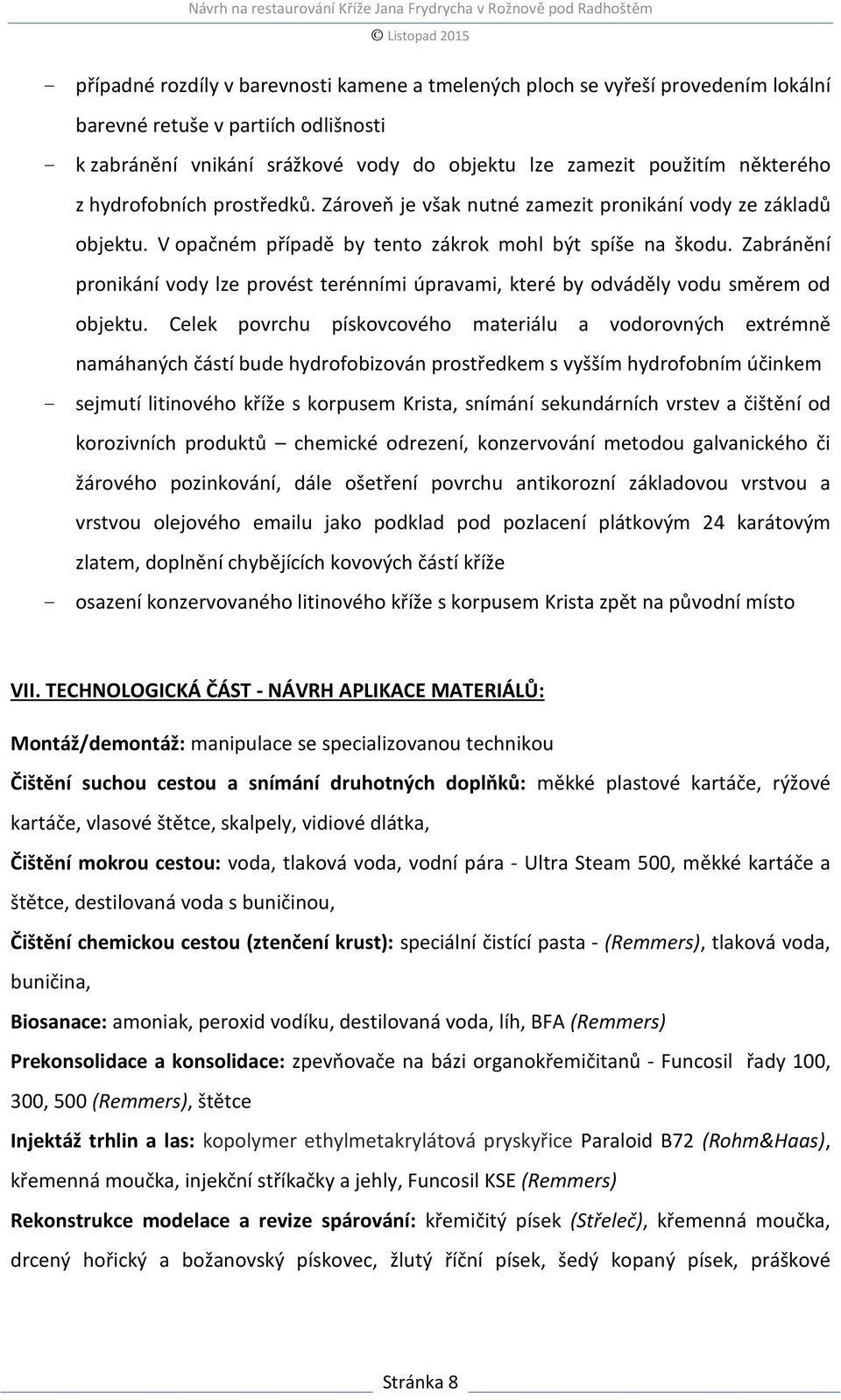

8 - případné rozdíly v barevnosti kamene a tmelených ploch se vyřeší provedením lokální barevné retuše v partiích odlišnosti - k zabránění vnikání srážkové vody do objektu lze zamezit použitím některého z hydrofobních prostředků. Zároveň je však nutné zamezit pronikání vody ze základů objektu. V opačném případě by tento zákrok mohl být spíše na škodu. Zabránění pronikání vody lze provést terénními úpravami, které by odváděly vodu směrem od objektu. Celek povrchu pískovcového materiálu a vodorovných extrémně namáhaných částí bude hydrofobizován prostředkem s vyšším hydrofobním účinkem - sejmutí litinového kříže s korpusem Krista, snímání sekundárních vrstev a čištění od korozivních produktů chemické odrezení, konzervování metodou galvanického či žárového pozinkování, dále ošetření povrchu antikorozní základovou vrstvou a vrstvou olejového u jako podklad pod pozlacení plátkovým 24 karátovým zlatem, doplnění chybějících kovových částí kříže - osazení konzervovaného litinového kříže s korpusem Krista zpět na původní místo VII. TECHNOLOGICKÁ ČÁST - NÁVRH APLIKACE MATERIÁLŮ: Montáž/demontáž: manipulace se specializovanou technikou Čištění suchou cestou a snímání druhotných doplňků: měkké plastové kartáče, rýžové kartáče, vlasové štětce, skalpely, vidiové dlátka, Čištění mokrou cestou: voda, tlaková voda, vodní pára - Ultra Steam 500, měkké kartáče a štětce, destilovaná voda s buničinou, Čištění chemickou cestou (ztenčení krust): speciální čistící pasta - (Remmers), tlaková voda, buničina, Biosanace: amoniak, peroxid vodíku, destilovaná voda, líh, BFA (Remmers) Prekonsolidace a konsolidace: zpevňovače na bázi organokřemičitanů - Funcosil řady 100, 300, 500 (Remmers), štětce Injektáž trhlin a las: kopolymer ethylmetakrylátová pryskyřice Paraloid B72 (Rohm&Haas), křemenná moučka, injekční stříkačky a jehly, Funcosil KSE (Remmers) Rekonstrukce modelace a revize spárování: křemičitý písek (Střeleč), křemenná moučka, drcený hořický a božanovský pískovec, žlutý říční písek, šedý kopaný písek, práškové 8

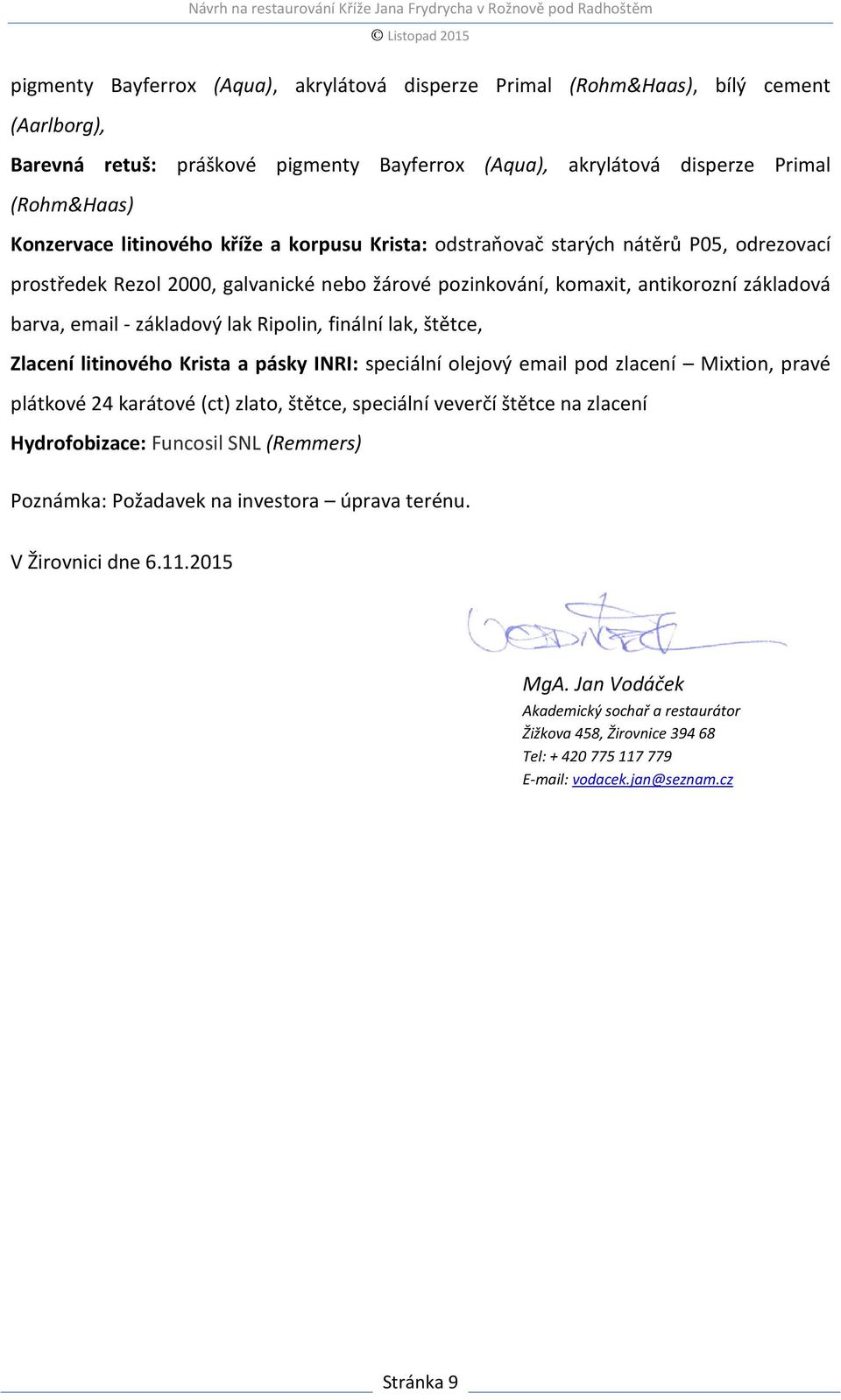

9 pigmenty Bayferrox (Aqua), akrylátová disperze Primal (Rohm&Haas), bílý cement (Aarlborg), Barevná retuš: práškové pigmenty Bayferrox (Aqua), akrylátová disperze Primal (Rohm&Haas) Konzervace litinového kříže a korpusu Krista: odstraňovač starých nátěrů P05, odrezovací prostředek Rezol 2000, galvanické nebo žárové pozinkování, komaxit, antikorozní základová barva, - základový lak Ripolin, finální lak, štětce, Zlacení litinového Krista a pásky INRI: speciální olejový pod zlacení Mixtion, pravé plátkové 24 karátové (ct) zlato, štětce, speciální veverčí štětce na zlacení Hydrofobizace: Funcosil SNL (Remmers) Poznámka: Požadavek na investora úprava terénu. V Žirovnici dne MgA. Jan Vodáček Akademický sochař a restaurátor Žižkova 458, Žirovnice Tel: vodacek.jan@seznam.cz 9

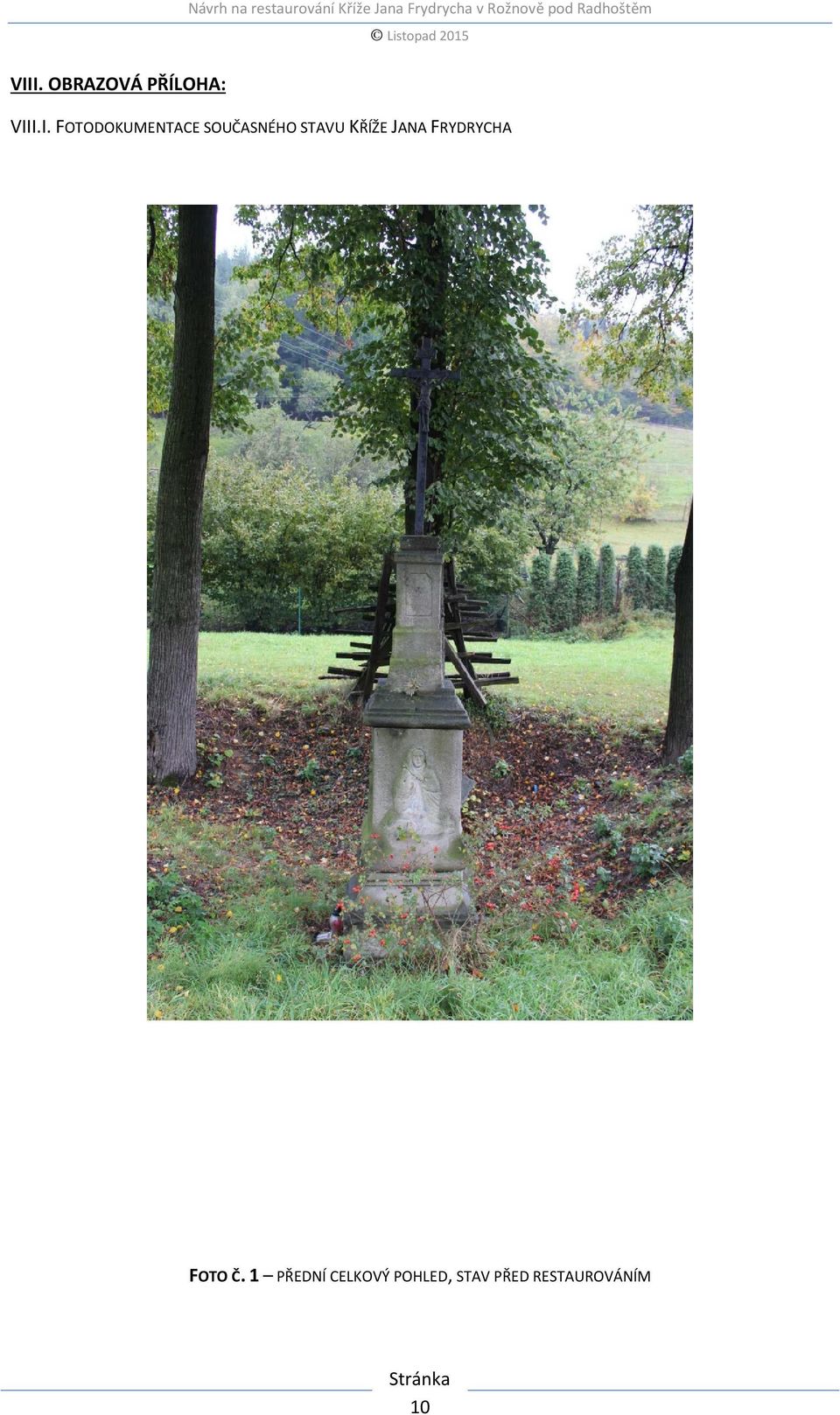

10 Návrh na restaurování Kříže Jana Frydrycha v Rožnově pod Radhoštěm VIII. OBRAZOVÁ PŘÍLOHA: VIII.I. FOTODOKUMENTACE SOUČASNÉHO STAVU KŘÍŽE JANA FRYDRYCHA FOTO Č. 1 PŘEDNÍ CELKOVÝ POHLED, STAV PŘED RESTAUROVÁNÍM 10

11 FOTO Č. 2 ZADNÍ CELKOVÝ POHLED, STAV PŘED RESTAUROVÁNÍM 11

12 FOTO Č. 3 LEVÝ BOČNÍ POHLED, UPADLÁ ČÁST ARCHITEKTURY KŘÍŽE, ZNATELNÉ TMAVÉ SÍRANOVÉ DEPOZITY A VÝRAZNÉ BIOLOGICKÉ NAPADENÍ PŘEVÁŽNÉ ČÁSTI POVRCHU KAMENNÉHO MATERIÁLU 12

13 FOTO Č. 4 PRAVÝ BOČNÍ POHLED, UPADLÁ ČÁST ARCHITEKTURY KŘÍŽE, VÝRAZNÉ NAPADENÍ BIOLOGICKÝM ČINITELEM A SÍRANOVÝCH KRUST 13

14 Návrh na restaurování Kříže Jana Frydrycha v Rožnově pod Radhoštěm FOTO Č. 5 DETAIL, PŘEDNÍ POHLED NA NÁSTAVEC ZDOBENÝ LIDOVÝM FIGURÁLNÍM RELIÉFEM, VE SPODNÍ ČÁSTI JE KAMENNÝ POVRCH POKRYT ZČERNALOU KRUSTOU, V ZÁHYBECH ZNATELNÉ ZBYTKY NEPŮVODNÍ POVRCHOVÉ ÚPRAVY 14

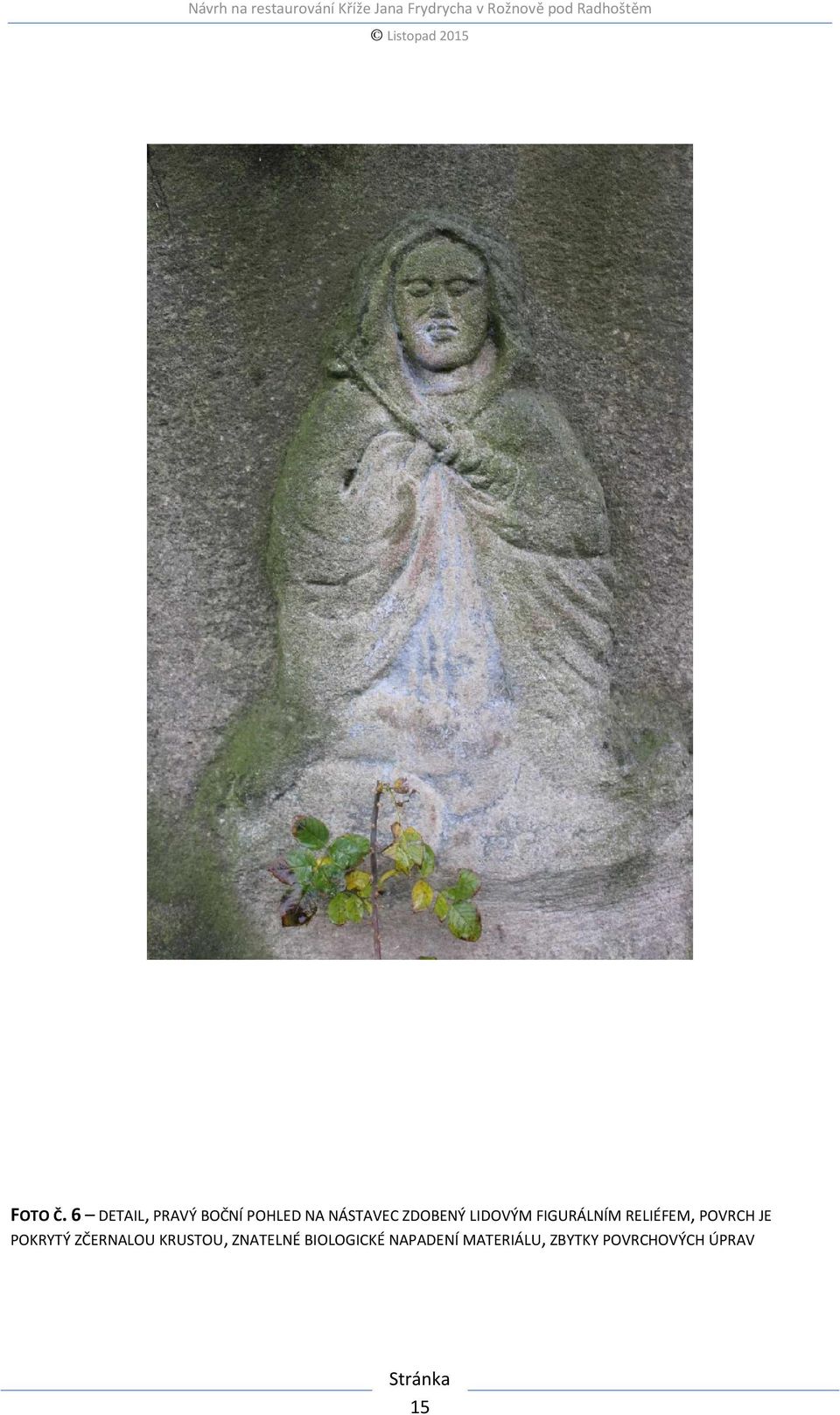

15 FOTO Č. 6 DETAIL, PRAVÝ BOČNÍ POHLED NA NÁSTAVEC ZDOBENÝ LIDOVÝM FIGURÁLNÍM RELIÉFEM, POVRCH JE POKRYTÝ ZČERNALOU KRUSTOU, ZNATELNÉ BIOLOGICKÉ NAPADENÍ MATERIÁLU, ZBYTKY POVRCHOVÝCH ÚPRAV 15

16 FOTO Č. 7 DETAIL, LEVÝ BOČNÍ POHLED NA NÁSTAVEC ZDOBENÝ LIDOVÝM FIGURÁLNÍM RELIÉFEM, POVRCH JE POKRYTÝ ZČERNALOU KRUSTOU, ZNATELNÉ BIOLOGICKÉ NAPADENÍ MATERIÁLU, V ZÁHYBECH ZBYTKY POVRCHOVÝCH ÚPRAV 16

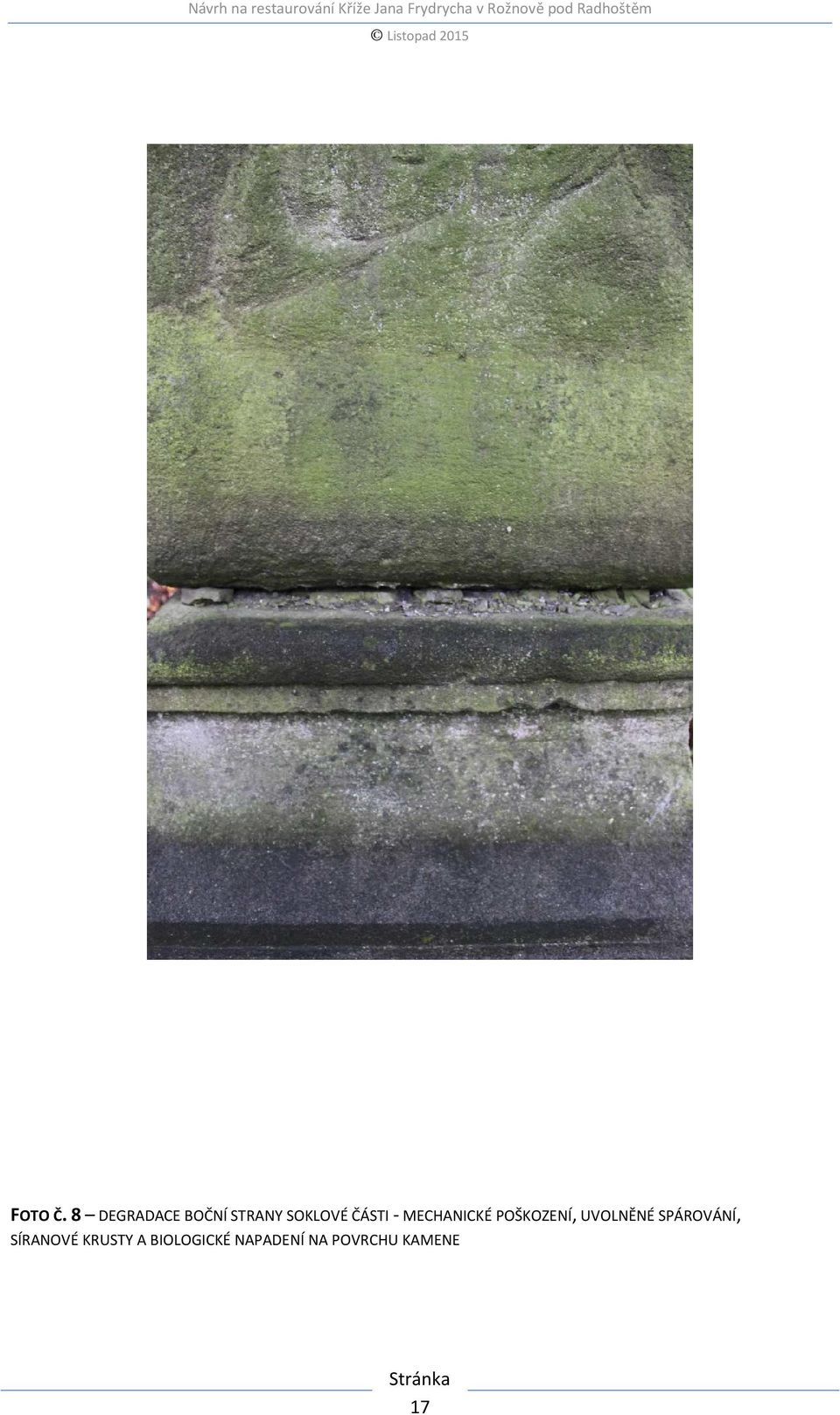

17 FOTO Č. 8 DEGRADACE BOČNÍ STRANY SOKLOVÉ ČÁSTI - MECHANICKÉ POŠKOZENÍ, UVOLNĚNÉ SPÁROVÁNÍ, SÍRANOVÉ KRUSTY A BIOLOGICKÉ NAPADENÍ NA POVRCHU KAMENE 17

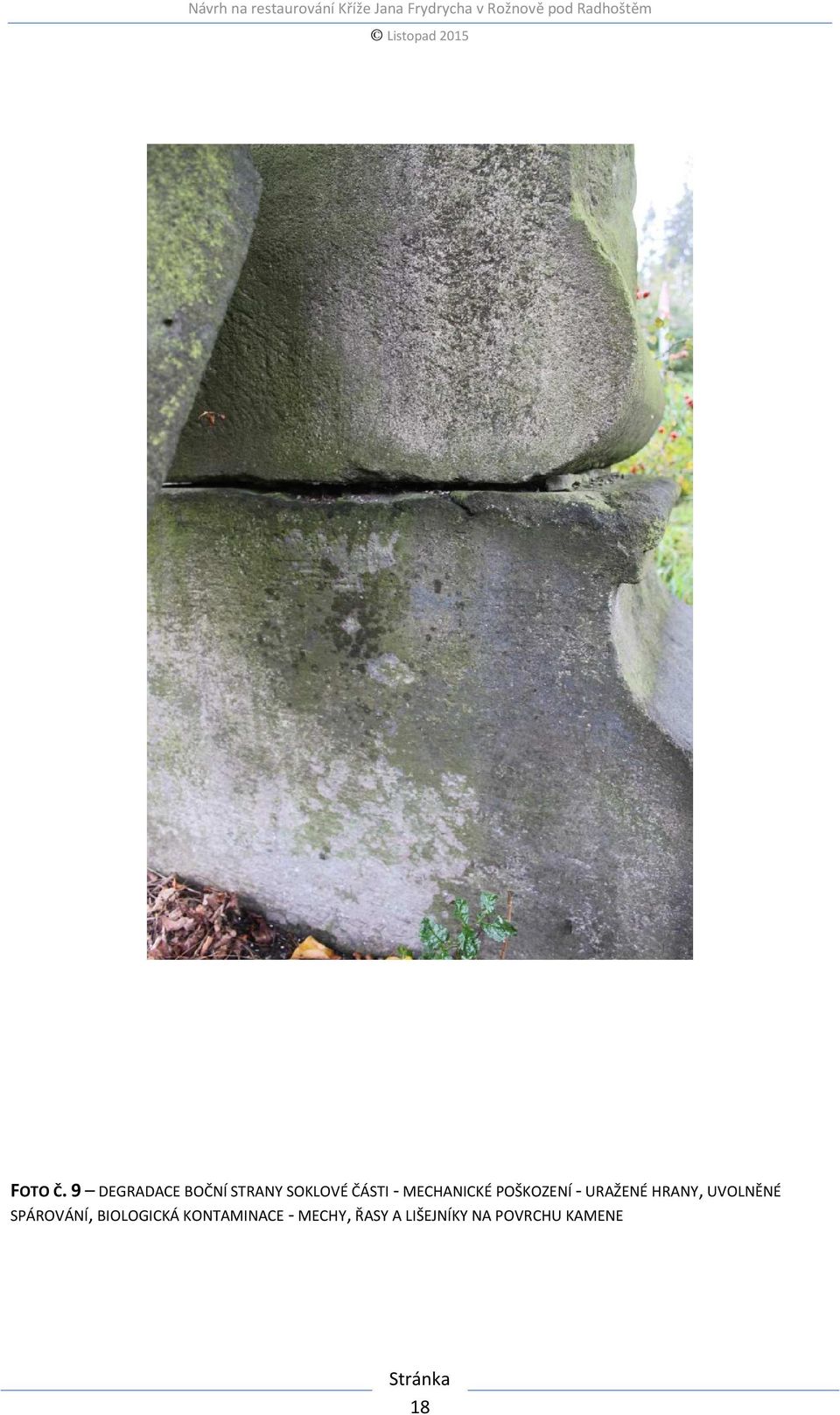

18 FOTO Č. 9 DEGRADACE BOČNÍ STRANY SOKLOVÉ ČÁSTI - MECHANICKÉ POŠKOZENÍ - URAŽENÉ HRANY, UVOLNĚNÉ SPÁROVÁNÍ, BIOLOGICKÁ KONTAMINACE - MECHY, ŘASY A LIŠEJNÍKY NA POVRCHU KAMENE 18

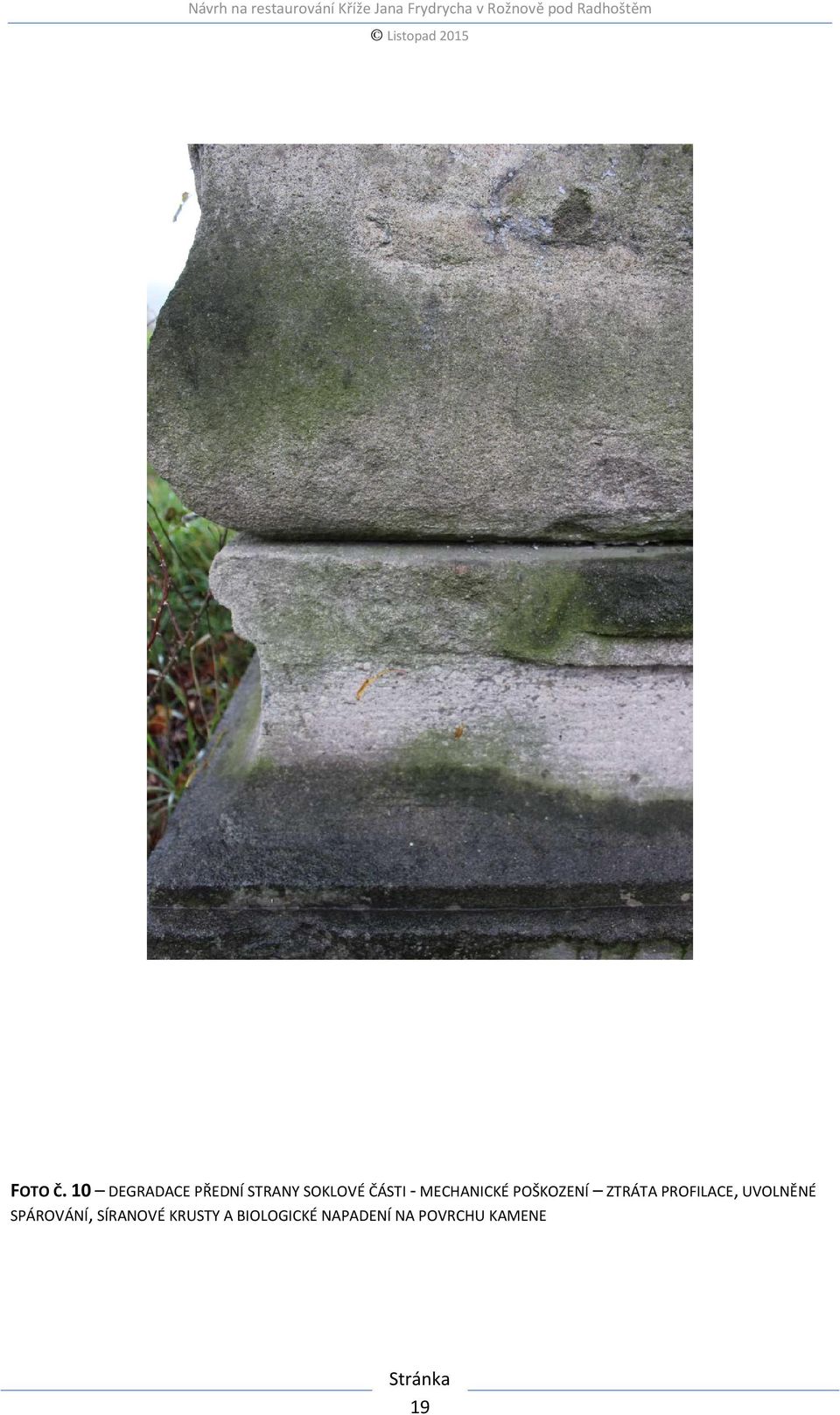

19 FOTO Č. 10 DEGRADACE PŘEDNÍ STRANY SOKLOVÉ ČÁSTI - MECHANICKÉ POŠKOZENÍ ZTRÁTA PROFILACE, UVOLNĚNÉ SPÁROVÁNÍ, SÍRANOVÉ KRUSTY A BIOLOGICKÉ NAPADENÍ NA POVRCHU KAMENE 19

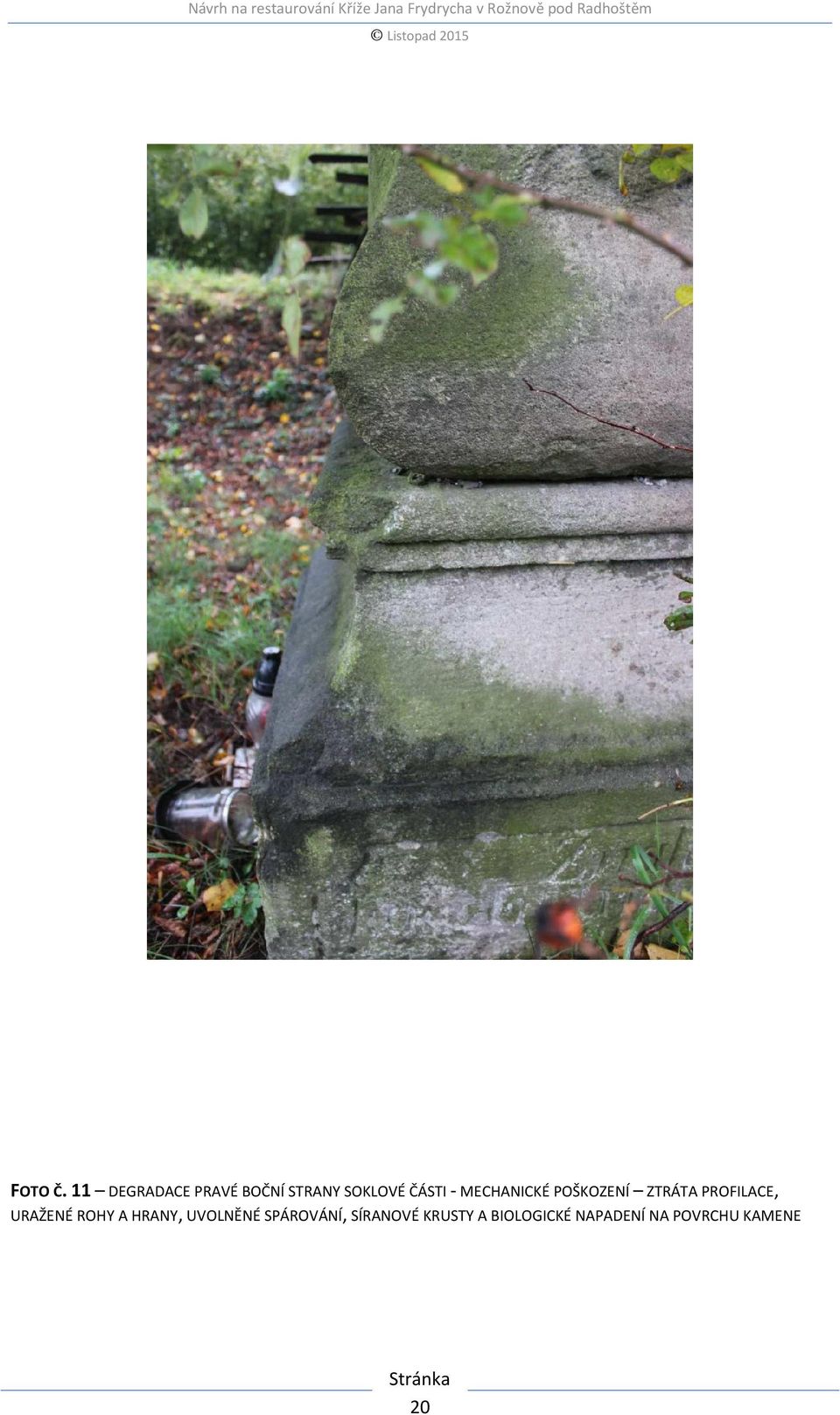

20 FOTO Č. 11 DEGRADACE PRAVÉ BOČNÍ STRANY SOKLOVÉ ČÁSTI - MECHANICKÉ POŠKOZENÍ ZTRÁTA PROFILACE, URAŽENÉ ROHY A HRANY, UVOLNĚNÉ SPÁROVÁNÍ, SÍRANOVÉ KRUSTY A BIOLOGICKÉ NAPADENÍ NA POVRCHU KAMENE 20

21 FOTO Č. 12 DETAILNÍ BOČNÍ POHLED NA MECHANICKÉ POŠKOZENÍ A BIOLOGICKÉ NAPADENÍ ZELENOU ŘASOU A SÍRANOVOU KRUSTOU NA POVRCHU KAMENE 21

22 Návrh na restaurování Kříže Jana Frydrycha v Rožnově pod Radhoštěm FOTO Č. 13 DETAILNÍ POHLED ZE ZADNÍ STRANY NÁSTAVCE NA MECHANICKÉ POŠKOZENÍ, UVOLNĚNÉ SPÁROVÁNÍ, TMAVÉ DEPOZITY A VÝRAZNOU KONTAMINACI BIOLOGICKÝM ČINITELEM - MECHY, ŘASY A LIŠEJNÍKY NA POVRCHU KAMENE 22

23 FOTO Č. 14 DETAILNÍ POHLED NA MECHANICKÉ POŠKOZENÍ URAŽENÉ HRANY, UVOLNĚNÉ SPÁROVÁNÍ, VÝRAZNÁ KONTAMINACE BIOLOGICKÝM ČINITELEM - MECHY, ŘASY A LIŠEJNÍKY NA POVRCHU KAMENE 23

24 FOTO Č. 15 DETAILNÍ POHLED NA MECHANICKÉ POŠKOZENÍ TVORBA TRHLIN A LAS, UVOLNĚNÉ SPÁROVÁNÍ 24
