1 PODLAHY

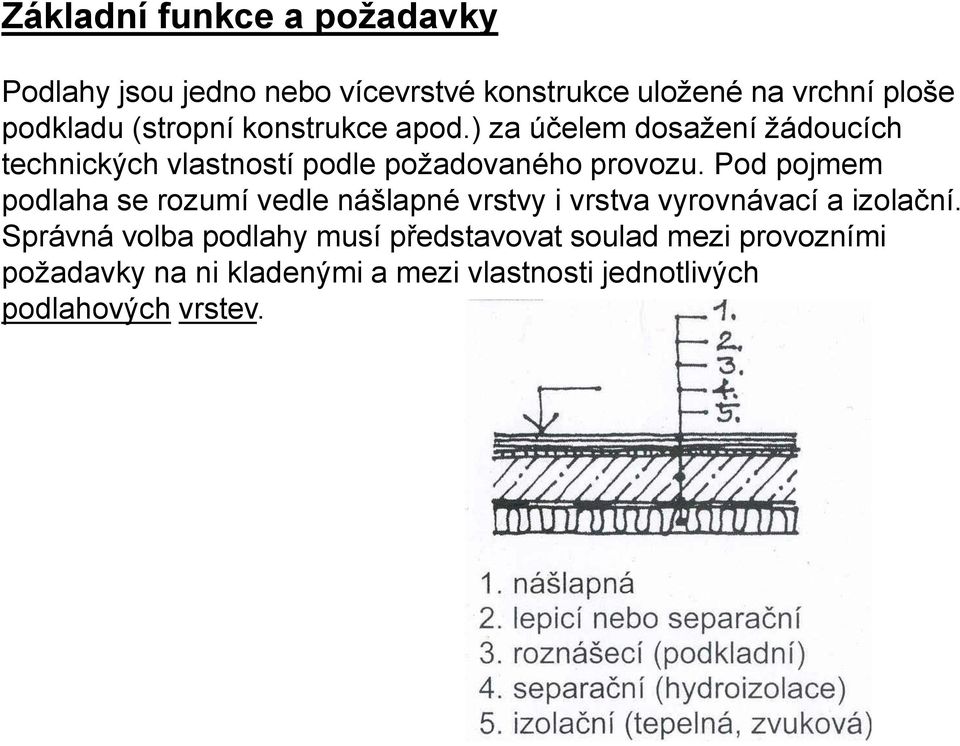

2 Základní funkce a požadavky Podlahy jsou jedno nebo vícevrstvé konstrukce uložené na vrchní ploše podkladu (stropní konstrukce apod.) za účelem dosažení žádoucích technických vlastností podle požadovaného provozu. Pod pojmem podlaha se rozumí vedle nášlapné vrstvy i vrstva vyrovnávací a izolační. Správná volba podlahy musí představovat soulad mezi provozními požadavky na ni kladenými a mezi vlastnosti jednotlivých podlahových vrstev.

Pod pojmem podlaha se rozumí vedle nášlapné vrstvy i vrstva vyrovnávací a izolační.

3 Funkce podlah Podlaha slouží k dotvoření stropní konstrukce za účelem: zlepšení stavebně-fyzikálních vlastností zlepšení estetického vzhledu stropní konstrukce jako celku zajištění potřebných provozních podmínek zajištění hygieničnosti

vlastností zlepšení estetického vzhledu stropní konstrukce

4 Požadavky na podlahy Závisí na druhu provozu a určují nám požadované vlastnosti podlah. Mechanické vlastnosti Tepelně technické vlastnosti Akustické vlastnosti Odolnost proti vlhkosti Odolnost proti chemickým vlivům Odolnost proti mrazu Estetické požadavky Požadavky na bezpečnost

Mechanické vlastnosti Tepelně technické vlastnosti Akustické

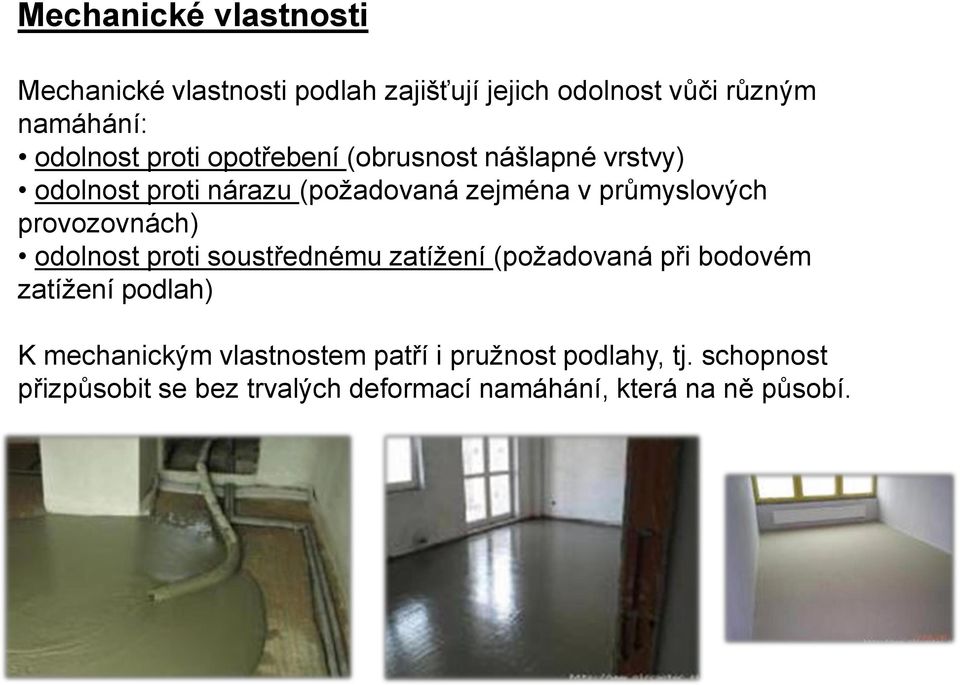

5 Mechanické vlastnosti Mechanické vlastnosti podlah zajišťují jejich odolnost vůči různým namáhání: odolnost proti opotřebení (obrusnost nášlapné vrstvy) odolnost proti nárazu (požadovaná zejména v průmyslových provozovnách) odolnost proti soustřednému zatížení (požadovaná při bodovém zatížení podlah) K mechanickým vlastnostem patří i pružnost podlahy, tj. schopnost přizpůsobit se bez trvalých deformací namáhání, která na ně působí.

provozovnách) odolnost proti soustřednému zatížení (požadovaná při bodovém zatížení podlah) K mechanickým

6 Tepelně technické vlastnosti Zahrnují tepelný odpor podlahy, tepelnou jímavost a dále odolnost proti působení vysokých teplot. Dostatečný tepelný odpor je vyžadován u podlah stropů oddělujících prostory s různým teplotním režimem (především u stropů nad průjezdy, u stropů arkýřů apod.). Tepelná jímavost je důležitá v místnostech s trvalým pohybem lidí. Označuje se jí převod tepla z nohou do podlahoviny. Tepelná jímavost podlahových konstrukcí se stanovuje pro zimní období na základě neustáleného teplotního stavu daného: počáteční teplotou povrchu (chodidla: t a = 33 C, podlahy : t p = 17 C) dobou dotyku chodidla a podlahové konstrukce = 10min. Podle poklesu povrchové teploty t 10 ( C) se podlahy dělí na: podlahy velmi teplé - pokles povrchové teploty t 10 do 2,5 C / 10min. podlahy teplé - pokles povrchové teploty t 10 2,5 až 3,4 C / 10 min. podlahy méně teplé - pokles povrchové teploty t 10 3,4 až 5,0 C / 10 min. podlahy studené - pokles povrchové teploty t 10 5,0 C / 10 min. a více Odolnost proti vysokým teplotám je důležitá v určitých průmyslových provozech, např. v hutích, válcovnách apod.

Tepelná jímavost je důležitá v místnostech s trvalým pohybem lidí. Označuje se jí převod tepla z nohou do podlahoviny.

7 Akustické vlastnosti Musí být posouzeny v souvislosti se stropními konstrukcemi. Snížení hlučnosti ve vícepodlažních budovách závisí na neprůzvučnosti stropů, tj. na schopnosti přenášet zvuk v zeslabené míře. Podle prostředí, ve kterém se zvuk šíří, rozlišujeme neprůzvučnost vzduchovou a neprůzvučnost kročejovou. Vzduchová neprůzvučnost: tj. neprůzvučnost konstrukcí proti zvuku šířícímu se vzduchem, závisí na plošné hmotnosti celé stropní konstrukce. Při hmotnosti stropu nad 350 kgm -2 je zajištěna dostatečná vzduchová neprůzvučnost. Je-li hmotnost stropu menší, musí být zvětšena hmotnost podlahy nebo musí být použit zvukově izolační podhled stropu.

Vzduchová neprůzvučnost: tj. neprůzvučnost konstrukcí proti zvuku šířícímu se vzduchem, závisí na plošné hmotnosti celé stropní konstrukce.

Kročejová neprůzvučnost: tj. neprůzvučnost konstrukce proti hluku vznikajícímu chůzí nebo rázy, nezávisí na plošné hmotnosti, nýbrž na přerušení vedení zvuku hmotou.

8 Kročejová neprůzvučnost: tj. neprůzvučnost konstrukce proti hluku vznikajícímu chůzí nebo rázy, nezávisí na plošné hmotnosti, nýbrž na přerušení vedení zvuku hmotou. Dociluje se oddělením podlahy od stropní konstrukce vrstvou ze zvukově izolačního materiálu, které špatně vedou zvuk a tlumí kmitání konstrukce. Zvukové izolační vrstva má oddělovat podlahu i od ostatních konstrukcí, např. od stěn a příček, takže vytváří tzv. izolační vanu. Podlahy v ní uložené se proto nazývají "plovoucí podlahy". Podle uložení na nosnou konstrukci rozeznáváme podlahy: polopružné plovoucí podlahy: u nichž je nášlapná vrstva uložena na polotuhé zvukověizolační vrstvě, přičemž se nepožaduje obvodová izolace nášlapné vrstvy, zlepšuje hlavně kročejovou neprůzvučnost; používá se pro stropy o hmotnosti 330 až 350 kgm -2 podlahové povlaky: jsou vytvořeny nášlapnou vrstvou (např. z PVC nebo textilní podlahoviny) uloženou pouze na tlumící podložce (např. z plsti, z mechové pryže, z gumy apod.). Tato jednovrstvá podlaha tlumí pouze kročejový hluk; má se používat pro stropní konstrukce o hmotnosti nad 350kgm -2

Zvukové izolační vrstva má oddělovat podlahu i od ostatních konstrukcí, např. od stěn a příček, takže vytváří tzv. izolační vanu. Podlahy v ní uložené se proto nazývají "plovoucí podlahy".

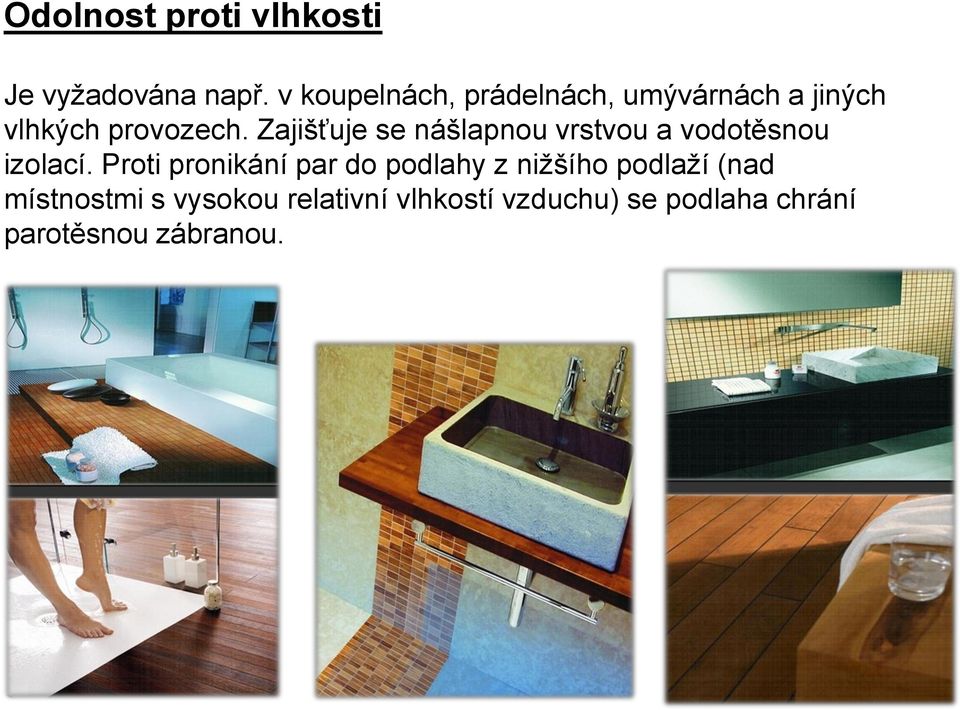

10 Odolnost proti vlhkosti Je vyžadována např. v koupelnách, prádelnách, umývárnách a jiných vlhkých provozech. Zajišťuje se nášlapnou vrstvou a vodotěsnou izolací. Proti pronikání par do podlahy z nižšího podlaží (nad místnostmi s vysokou relativní vlhkostí vzduchu) se podlaha chrání parotěsnou zábranou.

Zajišťuje se nášlapnou vrstvou a vodotěsnou izolací.

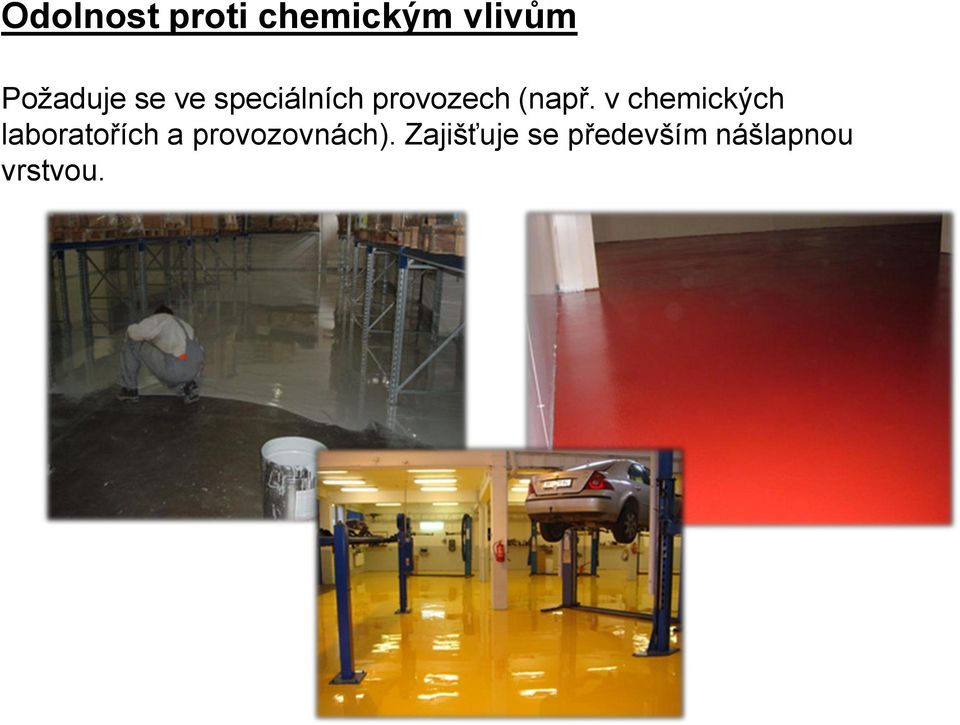

12 Odolnost proti chemickým vlivům Požaduje se ve speciálních provozech (např. v chemických laboratořích a provozovnách). Zajišťuje se především nášlapnou vrstvou.

13 Odolnost proti mrazu Vyžaduje se u podlah vystavených buď stálému nebo střídavému působení teplot pod bodem mrazu (např. na balkónech, na terasách, v průjezdech apod.).

14 Estetické požadavky Týkají se materiálů, barvy a provedení nášlapné vrstvy. Povrch podlahy má být rovný (max. přípustná nerovnost je 2mm/m délky), materiál má mít v celé ploše stejnou jakost.

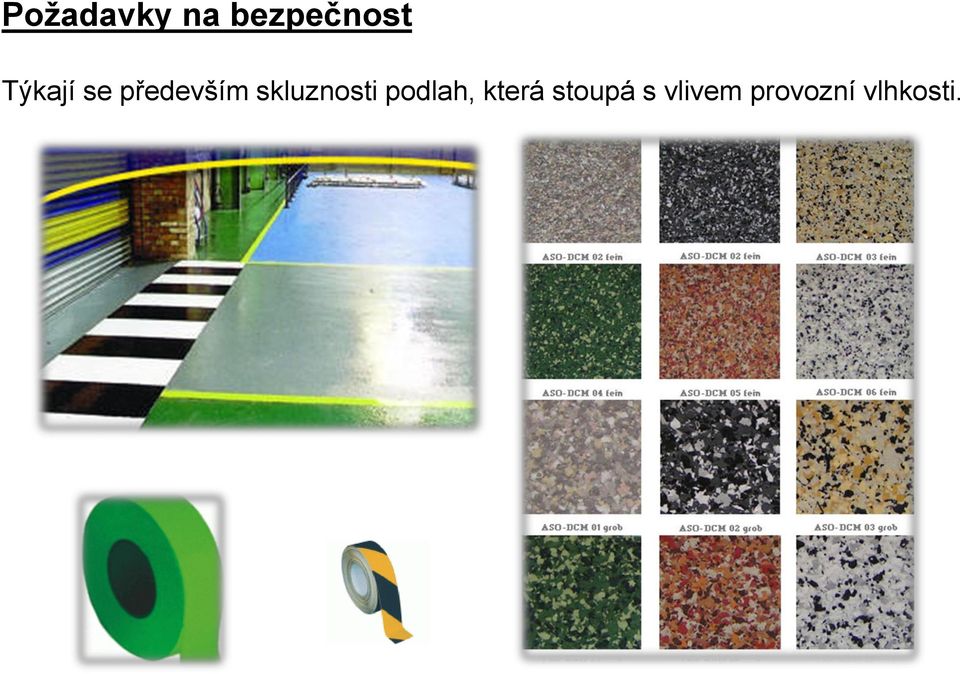

15 Požadavky na bezpečnost Týkají se především skluznosti podlah, která stoupá s vlivem provozní vlhkosti.

17 Vlastnosti vrstev: Roznášecí / podkladní / vrstva zajišťuje rovnoměrný přenos zatížení do spodní izolační vrstvy,kterou zároveň chrání.zároveň tvoří podklad pro vrstvu nášlapnou. -,,suché velkoformátové desky P+D / dřevoštěpkové OSB, cementotřískové, vláknocementové, sádrokartonové / -,,mokré mazaniny dop. min. 50 mm / samonivelační anhydritová, betonová /

-,,suché velkoformátové desky P+D / dřevoštěpkové OSB, cementotřískové, vláknocementové, sádrokartonové /

18 Dilatační spára podél stěny, u mazanin i v ploše

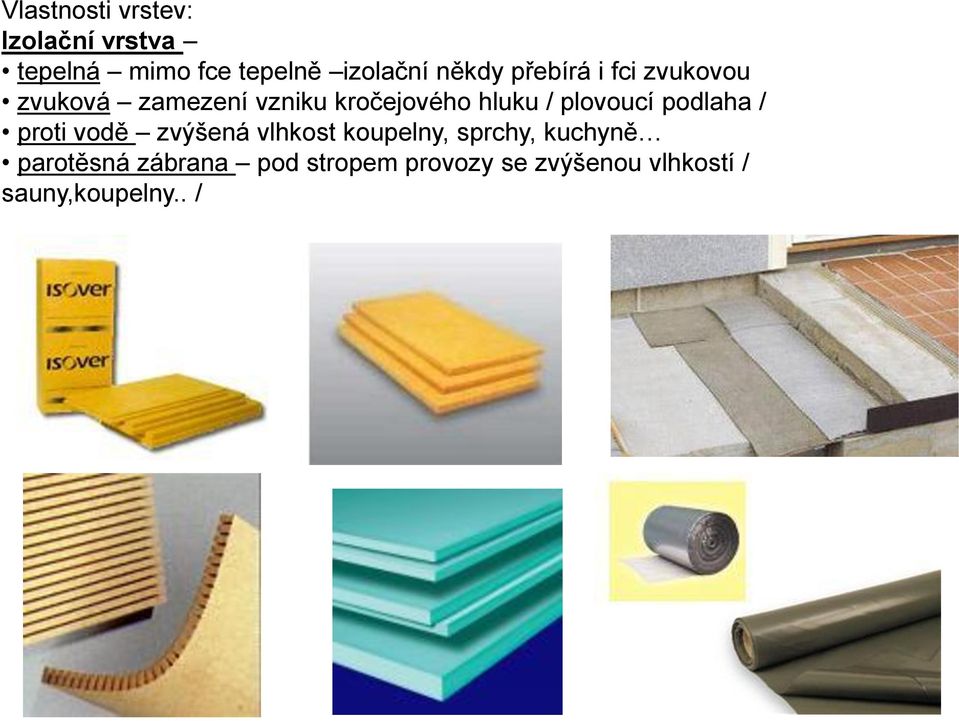

19 Vlastnosti vrstev: Izolační vrstva tepelná mimo fce tepelně izolační někdy přebírá i fci zvukovou zvuková zamezení vzniku kročejového hluku / plovoucí podlaha / proti vodě zvýšená vlhkost koupelny, sprchy, kuchyně parotěsná zábrana pod stropem provozy se zvýšenou vlhkostí / sauny,koupelny.. /

plovoucí podlaha / proti vodě zvýšená vlhkost koupelny, sprchy, kuchyně

20 Vlastnosti vrstev: Nášlapná vrstva dřevěná dlažba mazanina stěrka povlaková speciální

21 Dřevěné podlahy - fošnová - prkenná - palubková

23 Vlysová podlaha / mylně parketová /

25 Parketová dřevěná podlaha sestavená z prvků / různého tvaru nebo různých dřevin / složených do ornamentálních vzorů

28 Laminátové a dřevěné lamelové podlahy

29 Palubková podlaha v tělocvičnách

30 Špalíková dlažba tlumí hluk, průjezdy..

31 Dlažba keramická kamenná betonová skleněná betonplastová teracová / umělý kámen /

35 Mazaniny a stěrky podlahy beze spár, výhoda snadné čištění -na podkladní mazaninu se nanese závěrečná samonivelační / barevná / stěrka většinou ze syntetických pryskyřic - nebo se provede dvouvstvá podlahová mazanina např. plastbeton -samostatné mazaniny jenom s cementovou stěrkou jsou nevhodné /prašné,špatně udržovatelné / -mazaniny betonové,teracové,xylolitové/plnivo korková drť/,asfaltové,hliněné

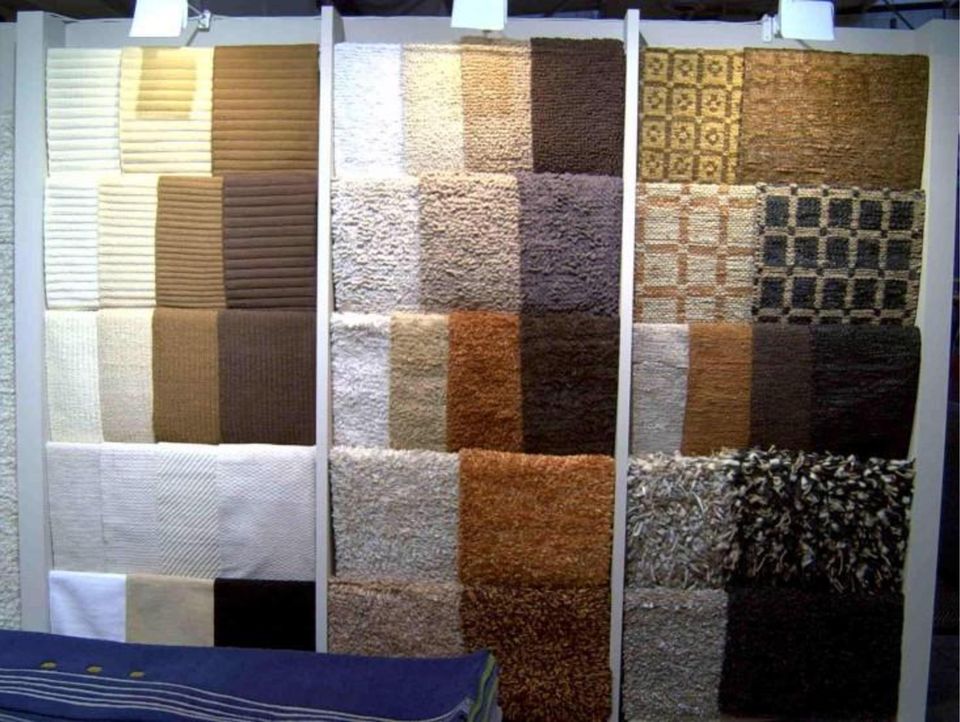

36 Povlakové podlahy na podklad se lepí pásy nebo čtverce z PVC, gumy, korku / marmoleum /, koberce,dnes nepoužívané linoleum z korkové drtě

37 Speciální podlahy užívají se v laboratořích/kyselinovzdorné/, zkušebnách/antistatická/, stájích / pro chov zvířat - dvojitá pro ukrytí rozvodů

38 Speciální podlahy užívají se v laboratořích/kyselinovzdorné/, zkušebnách/antistatická/, stájích / pro chov zvířat - dvojitá pro ukrytí rozvodů

39 Speciální podlahy užívají se v laboratořích/kyselinovzdorné/, zkušebnách/antistatická/, stájích / pro chov zvířat - dvojitá pro ukrytí rozvodů

40 Speciální podlahy sportovní podlahy

42 Podlahové vytápění elektrické / topné rohože,topné kabely / - teplovodní Klasická cirkulace Cirkulace s podlahovým topením

43 Podlahové vytápění elektrické - teplovodní Elektrické topné rohože Topné rohože se používají na ohřátí podlahy například v koupelnách. Vkládají se do lepidla přímo pod dlažbu. Vzhledem k malé tloušťce akumulační vrstvy (pouze dlažba) a vyzařování tepla i do podkladního betonu mají nízký výkon. K vytopení celé koupelny je třeba instalovat další zdroj tepla. Elektrické topné kabely Topné kabely se pokládají buď do betonové akumulační vrstvy, nebo do tmelu přímo pod nášlapnou vrstvu, ve variantě do betonu se pokládají stejně jako topné hady u teplovodního vytápění. Topné kabely je možno využít i k vyhřívání okapů proti zamrznutí a rozpouštění sněhu na venkovních plochách.

44 skladba 1 skladba 2 podlahová krytina podlahová krytina beton 3 cm beton 6 cm /anhydrit 4 cm/ topné kabely topné kabely beton 4 cm hliníková parotěsná fólie tepelná izolace 5 10 cm tepelná izolace 5 10 cm izolace proti vlhkosti izolace proti vlhkosti základová deska základová deska

45 Podlahové vytápění elektrické - teplovodní Teplovodní vytápění U těžkých vytápěných podlah se jako tepelná izolace nejčastěji používají profilované polystyrenové desky, ty vymezí rastr do kterého se osadí topní hadi. Ti se posléze zalijí betonem. Tloušťka betonu nad topným hadem by měla být alespoň 35 mm. Tak se dostaneme k celkové tloušťce akumulační betonové vrstvy cca 60 mm. U litých podlah se akumulační vrstva vylévá nadvakrát. První vrstva zakryje topné hady a druhá dorovná podlahu, tím se zamezí prokreslování topných hadů do betonu a zajistí to jejich lepší stabilizaci. U lehkých plovoucích podlah je topné hady možno položit do mezery pod dřevotřískové desky. Topná voda pro podlahové vytápění má teplotu kolem 40 C, oproti radiátorům se C.

46 Podlahové vytápění elektrické - teplovodní
