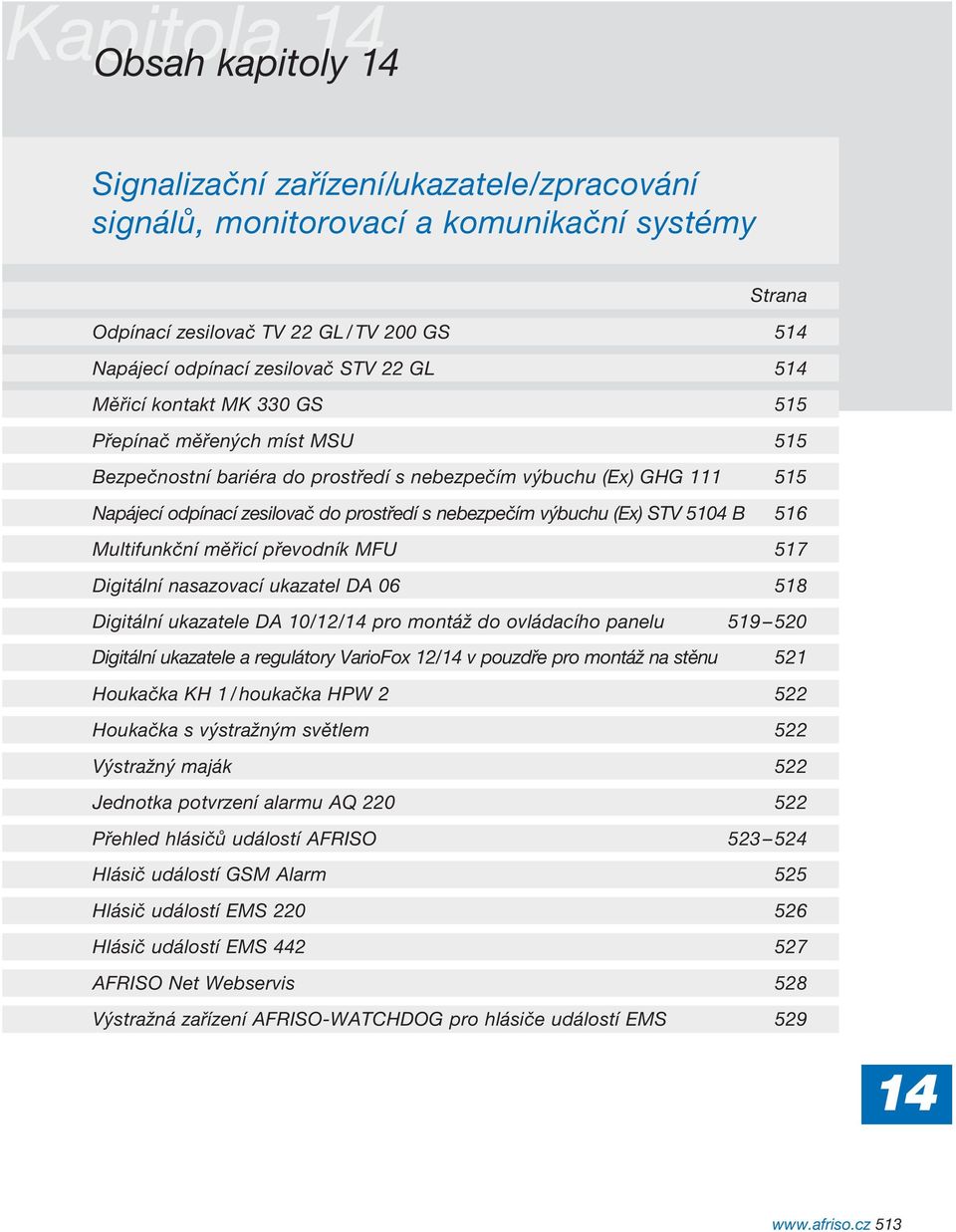

1 Kapitola Obsah kapitoly Signalizační zařízení/ukazatele/zpracování signálů, monitorovací a komunikační systémy Strana Odpínací zesilovač TV 22 GL/TV 200 GS 5 Napájecí odpínací zesilovač STV 22 GL 5 Měřicí kontakt MK 330 GS 5 Přepínač měřených míst MSU 5 Bezpečnostní bariéra do prostředí s nebezpečím výbuchu (Ex) GHG 1 5 Napájecí odpínací zesilovač do prostředí s nebezpečím výbuchu (Ex) STV 54 B 516 Multifunkční měřicí převodník MFU 517 Digitální nasazovací ukazatel DA 518 Digitální ukazatele DA // pro montáž do ovládacího panelu Digitální ukazatele a regulátory VarioFox / v pouzdře pro montáž na stěnu 521 Houkačka KH 1/houkačka HPW Houkačka s výstražným světlem 522 Výstražný maják 522 Jednotka potvrzení alarmu AQ Přehled hlásičů událostí AFRISO Hlásič událostí GSM Alarm 525 Hlásič událostí EMS Hlásič událostí EMS AFRISO Net Webservis 528 Výstražná zařízení AFRISO-WATCHDOG pro hlásiče událostí EMS

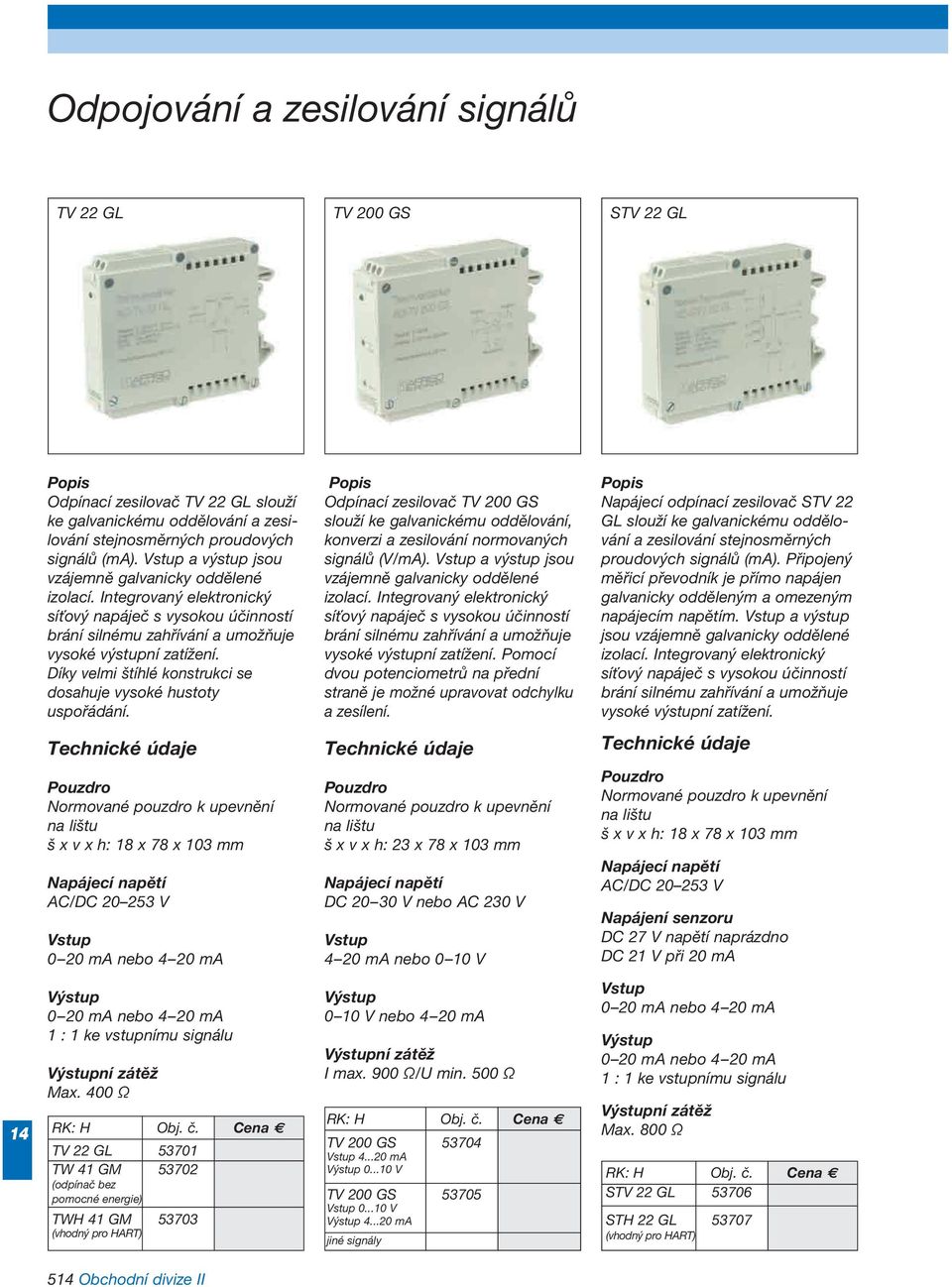

2 Odpojování a zesilování signálů TV 22 GL TV 200 GS STV 22 GL Odpínací zesilovač TV 22 GL slouží ke galvanickému oddělování a zesi - lování stejnosměrných proudových signálů (ma). Vstup a výstup jsou vzájemně galvanicky oddělené izolací. Integrovaný elektronický síťový napáječ s vysokou účinností brání silnému zahřívání a umožňuje vysoké výstupní zatížení. Díky velmi štíhlé konstrukci se dosahuje vysoké hustoty uspořádání. Odpínací zesilovač TV 200 GS slouží ke galvanickému oddělování, konverzi a zesilování normovaných signálů (V/mA). Vstup a výstup jsou vzájemně galvanicky oddělené izolací. Integrovaný elektronický síťový napáječ s vysokou účinností brání silnému zahřívání a umožňuje vysoké výstupní zatížení. Pomocí dvou potenciometrů na přední straně je možné upravovat odchylku a zesílení. Napájecí odpínací zesilovač STV 22 GL slouží ke galvanickému oddělo - vání a zesilování stejnosměrných proudových signálů (ma). Připojený měřicí převodník je přímo napájen galvanicky odděleným a omezeným napájecím napětím. Vstup a výstup jsou vzájemně galvanicky oddělené izolací. Integrovaný elektronický síťový napáječ s vysokou účinností brání silnému zahřívání a umožňuje vysoké výstupní zatížení. Normované pouzdro k upevnění na lištu š x v x h: 18 x 78 x 3 mm AC/DC V Vstup 0 20 ma nebo 4 20 ma Normované pouzdro k upevnění na lištu š x v x h: 23 x 78 x 3 mm DC V nebo AC 230 V Vstup 4 20 ma nebo 0 V Normované pouzdro k upevnění na lištu š x v x h: 18 x 78 x 3 mm AC/DC V Napájení senzoru DC 27 V napětí naprázdno DC 21 V při 20 ma Výstup 0 20 ma nebo 4 20 ma 1 : 1 ke vstupnímu signálu Výstupní zátěž Max. 400 Ω TV 22 GL 537 TW 41 GM 537 (odpínač bez pomocné energie) TWH 41 GM 537 (vhodný pro HART) Výstup 0 V nebo 4 20 ma Výstupní zátěž I max. 900 Ω/U min. 500 Ω TV 200 GS 537 Vstup ma Výstup 0... V TV 200 GS 537 Vstup 0... V Výstup ma jiné signály Vstup 0 20 ma nebo 4 20 ma Výstup 0 20 ma nebo 4 20 ma 1 : 1 ke vstupnímu signálu Výstupní zátěž Max. 800 Ω STV 22 GL 537 STH 22 GL 537 (vhodný pro HART) 5 Obchodní divize II

3 Měřicí kontakt/přepínač měřených míst/ Zenerova bariéra MK 330 GS MSU GHG 1 Měřicí kontaktor MK 330 GS po rov - nává naměřenou hodnotu na vstupu s hodnotami nastavenými na kódo - va cích spínačích (0 99 %). Pokud naměřený signál překročí nastave - nou hodnotu nebo pod ni klesne, reaguje příslušné výstupní relé podle předem nastavené funkce (princip pracovního nebo klidového proudu). Napájecí měřicí kontaktor SMK 330 GS navíc napájí připojený měřicí převodník. Normované pouzdro k upevnění na lištu š x v x h: 23 x 78 x 3 mm MK 330 GS: AC/DC V SMK 330 GS: DC V nebo AC 230 V Vstup 0 V nebo (0)4 20 ma Vstupní odpor I 50 Ω/U 400 kω Výstup 2 relé s přepínacím kontaktem 250 V, 2 A, 0 VA Funkce 2Max, 2Min nebo 1Max/Min MK 330 GS 537 SMK 330 GS 537 Napájení senzoru DC 24 V Pomocí ručně ovládaného přepínače měřených míst MSU 6 je možné napojit 6 měřicích převodníků v 3- nebo 4vodičovém zapojení a pomocí MSU až měřených míst v 2vodičovém zapojení na společné vyhodnoco - vací zařízení (např. ukazatel nebo zapisovač). Normované zásuvné pouzdro š x v x h: 96 x 48 x 4 mm Výřez rozvodného panelu š x v: 92 x 45 mm Stupeň krytí (přední strana) IP 40 (EN 629) Mechanická životnost > spínacích cyklů Vstup Napětí < 42 V, proud < 2 A Spínací výkon (ohmická zátěž) Při 1 V/1,5 A (AC/DC) Při 42 V/0,2 A (AC/DC) MSU vstupů 3 nebo 4 vodiče MSU 537 vstupů 2 vodiče Bezpečnostní bariéra do prostředí s nebezpečím výbuchu (Ex) GHG 1 pro jiskrově bezpečné moni to rování měřicího proudu v zóně Ex 1. Pro připojení k ukazatelům (0)4 20 ma a k senzorům schváleným do prostředí s nebezpečím výbuchu EEx ib/ia II B/II C. Normované pouzdro k upevnění na lištu s paticí š x v x h: x 5 x 85 mm EU zkušební osvědčení konstrukčního vzoru TÜV 99 ATEX 49x II (1) G [EEx ia] II C Vstup (0)4 20 ma Výstup (0)4 20 ma jiskrově bezpečné (i a) Elektrické okruhy (max. parametry) U0 28/28 V I0 93/0 ma P0 651/40 mw La 2,1/4 mh Ca 83/83 nf Okolní teplota Max. 60 C GHG Obchodní divize II 5

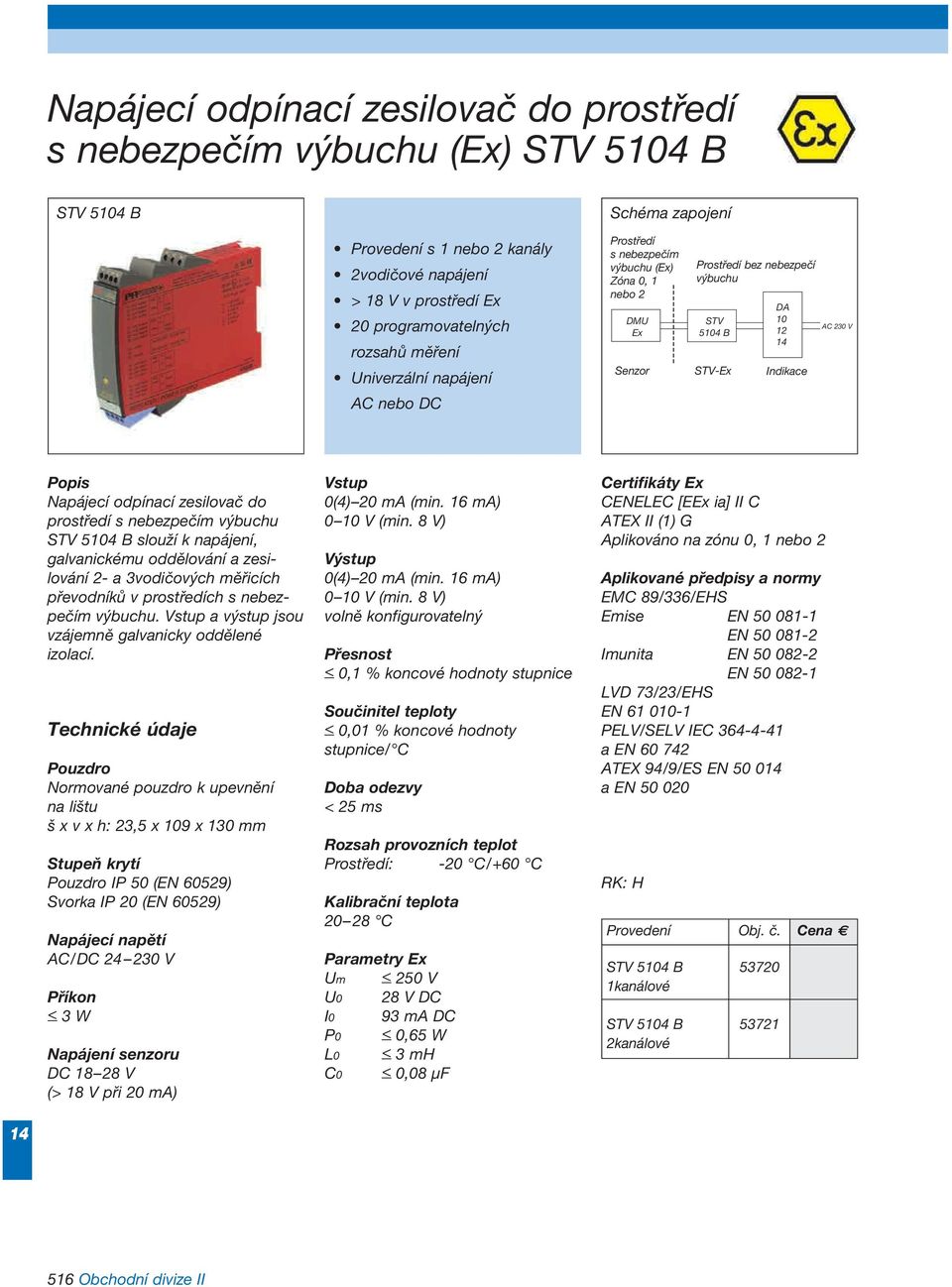

4 Napájecí odpínací zesilovač do prostředí s nebezpečím výbuchu (Ex) STV 54 B STV 54 B Schéma zapojení Provedení s 1 nebo 2 kanály 2vodičové napájení > 18 V v prostředí Ex 20 programovatelných rozsahů měření Univerzální napájení Prostředí s nebezpečím výbuchu (Ex) Zóna 0, 1 nebo 2 DMU Ex Senzor Prostředí bez nebezpečí výbuchu STV 54 B STV-Ex DA Indikace AC 230 V AC nebo DC Napájecí odpínací zesilovač do prostředí s nebezpečím výbuchu STV 54 B slouží k napájení, galvanickému oddělování a zesi - lování 2- a 3vodičových měřicích převodníků v prostředích s nebez - pečím výbuchu. Vstup a výstup jsou vzájemně galvanicky oddělené izolací. Normované pouzdro k upevnění na lištu š x v x h: 23,5 x 9 x 0 mm Stupeň krytí IP 50 (EN 629) Svorka IP 20 (EN 629) AC/DC V Příkon < 3 W Napájení senzoru DC V (> 18 V při 20 ma) Vstup 0(4) 20 ma (min. 16 ma) 0 V (min. 8 V) Výstup 0(4) 20 ma (min. 16 ma) 0 V (min. 8 V) volně konfigurovatelný Přesnost < 0,1 % koncové hodnoty stupnice Součinitel teploty < 0, % koncové hodnoty stupnice/ C Doba odezvy < 25 ms Rozsah provozních teplot Prostředí: -20 C/+60 C Kalibrační teplota C Parametry Ex Um < 250 V U0 28 V DC I0 93 ma DC P0 < 0,65 W L0 < 3 mh C0 < 0, μf Certifikáty Ex CENELEC [EEx ia] II C ATEX II (1) G Aplikováno na zónu 0, 1 nebo 2 Aplikované předpisy a normy EMC 89/336/EHS Emise EN EN Imunita EN EN LVD 73/23/EHS EN PELV/SELV IEC a EN ATEX 94/9/ES EN 50 0 a EN 50 0 RK: H Provedení Obj. č. Cena STV 54 B kanálové STV 54 B kanálové 516 Obchodní divize II

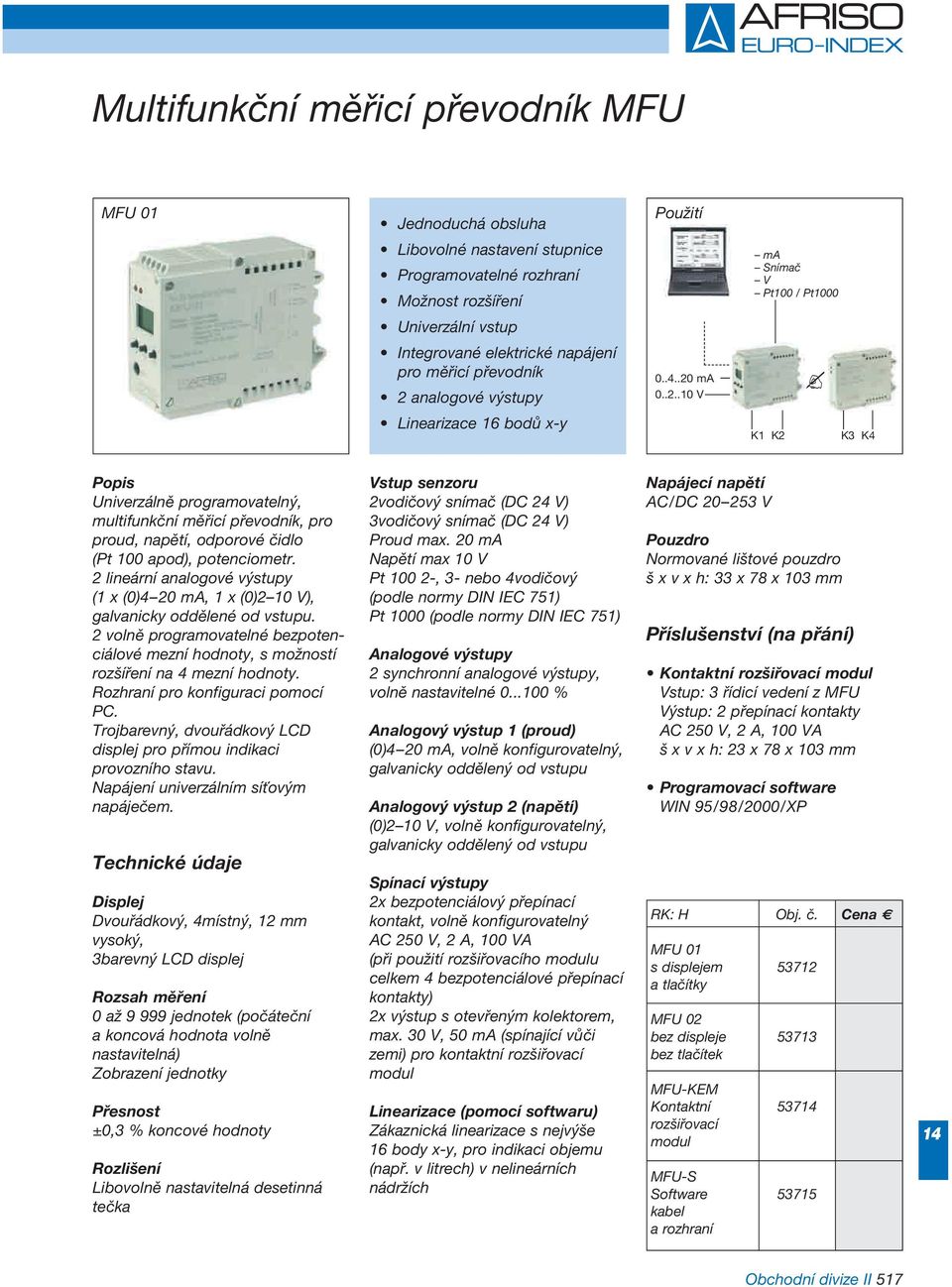

5 Multifunkční měřicí převodník MFU MFU Jednoduchá obsluha Použití Libovolné nastavení stupnice Programovatelné rozhraní Možnost rozšíření ma Snímač V Pt0 / Pt00 Univerzální vstup Integrované elektrické napájení pro měřicí převodník 2 analogové výstupy ma V Linearizace 16 bodů x-y K1 K2 K3 K4 Univerzálně programovatelný, multifunkční měřicí převodník, pro proud, napětí, odporové čidlo (Pt 0 apod), potenciometr. 2 lineární analogové výstupy (1 x (0)4 20 ma, 1 x (0)2 V), galvanicky oddělené od vstupu. 2 volně programovatelné bezpoten - ciálové mezní hodnoty, s možností rozšíření na 4 mezní hodnoty. Rozhraní pro konfiguraci pomocí PC. Trojbarevný, dvouřádkový LCD displej pro přímou indikaci provozního stavu. Napájení univerzálním síťovým napáječem. Displej Dvouřádkový, 4místný, mm vysoký, 3barevný LCD displej Rozsah měření 0 až jednotek (počáteční a koncová hodnota volně nastavitelná) Zobrazení jednotky Přesnost ±0,3 % koncové hodnoty Rozlišení Libovolně nastavitelná desetinná tečka Vstup senzoru 2vodičový snímač (DC 24 V) 3vodičový snímač (DC 24 V) Proud max. 20 ma Napětí max V Pt 0 2-, 3- nebo 4vodičový (podle normy DIN IEC 751) Pt 00 (podle normy DIN IEC 751) Analogové výstupy 2 synchronní analogové výstupy, volně nastavitelné % Analogový výstup 1 (proud) (0)4 20 ma, volně konfigurovatelný, galvanicky oddělený od vstupu Analogový výstup 2 (napětí) (0)2 V, volně konfigurovatelný, galvanicky oddělený od vstupu Spínací výstupy 2x bezpotenciálový přepínací kontakt, volně konfigurovatelný AC 250 V, 2 A, 0 VA (při použití rozšiřovacího modulu celkem 4 bezpotenciálové přepínací kontakty) 2x výstup s otevřeným kolektorem, max. 30 V, 50 ma (spínající vůči zemi) pro kontaktní rozšiřovací modul Linearizace (pomocí softwaru) Zákaznická linearizace s nejvýše 16 body x-y, pro indikaci objemu (např. v litrech) v nelineárních nádržích AC/DC V Normované lištové pouzdro š x v x h: 33 x 78 x 3 mm Příslušenství (na přání) Kontaktní rozšiřovací modul Vstup: 3 řídicí vedení z MFU Výstup: 2 přepínací kontakty AC 250 V, 2 A, 0 VA š x v x h: 23 x 78 x 3 mm Programovací software WIN 95/98/2000/XP MFU s displejem 537 a tlačítky MFU bez displeje 537 bez tlačítek MFU-KEM Kontaktní 537 rozšiřovací modul MFU-S Software 537 kabel a rozhraní Obchodní divize II 517

6 Digitální nasazovací ukazatel DA DA Jednoduchá a rychlá montáž díky nasazovacímu systému Měřítko volně nastavitelné a displej plynule otočné Integrovaný diagnostický systém Spínací výstup s otevřeným kolektorem/pnp Na přání s ochranou proti výbuchu Stupeň krytí IP 65 Použití Cenově dostupný digitální ukazatel pro všechny měřicí převodníky s výstupem 4 20 ma a zástrčkou dle normy DIN A. Jednoduchá a rychlá montáž díky nasazovacímu systému. Na přání s ochranou proti výbuchu (zóna 0/1). Ukazatel DA se montuje mezi zástrčku a kabelovou odbočnici a je okamžitě připraven k provozu. Není zapotřebí žádná přídavná pomocná energie, protože displej je napájen ze smyčky 4 20 ma. Programování se provádí dvěma tlačítky na přední straně. Je možné nastavovat následující parametry: Měřítko stupnice, desetinná tečka, tlumení, spínací bod a prodleva. Kromě toho je k dispozici paměť min./max. hodnot. Nastavení zůstávají zachována i při výpadku proudu. Při překročení rozsahu v obou směrech se může zobrazit hlášení. Integrovaný diagnostický systém nepřetržitě monitoruje všechny funkce displeje. se dá plynule otáčet o 300, displej o 330. Rozsah měření až jednotek (počáteční a koncová hodnota volně nastavitelná) Displej 4místný, 7 mm vysoký, červený LED displej v pouzdře otočném o 330 Přesnost 0,1 % ±1 jednotka Nastavitelné parametry Měřítko stupnice, desetinná tečka, tlumení, spínací bod Paměť min. a max. hodnot Je možné vyvolat nejvyšší a nejnižší hodnotu vyskytující se během provozu. Plast PA 6.6/polykarbonát š x v x h: 47 x 47 x 68 mm otočné o 300 Stupeň krytí IP 65 (EN 629) Rozsah provozních teplot Prostředí/ Elektronika: -25 C/ +85 C Skladování: -40 C/ +85 C Elektrická přípojka Adaptér pro zástrčku podle normy DIN A Vstupní signál 4 20 ma, 2vodičový Spínací výstup 1 otevřený kolektor (PNP), max. 5 ma (při ochraně proti výbuchu max. 70 ma, 4,7 mh) Prodleva při zapínání a vypínání: 0 až 0 s Teplotní vliv: 0,1 %/ K Shoda CE EN 626 Doplňky Ochrana proti výbuchu II (1) 2 G EEx ia IIC T4 Jiné elektrické přípojky DA 378 DA -Ex Obchodní divize II

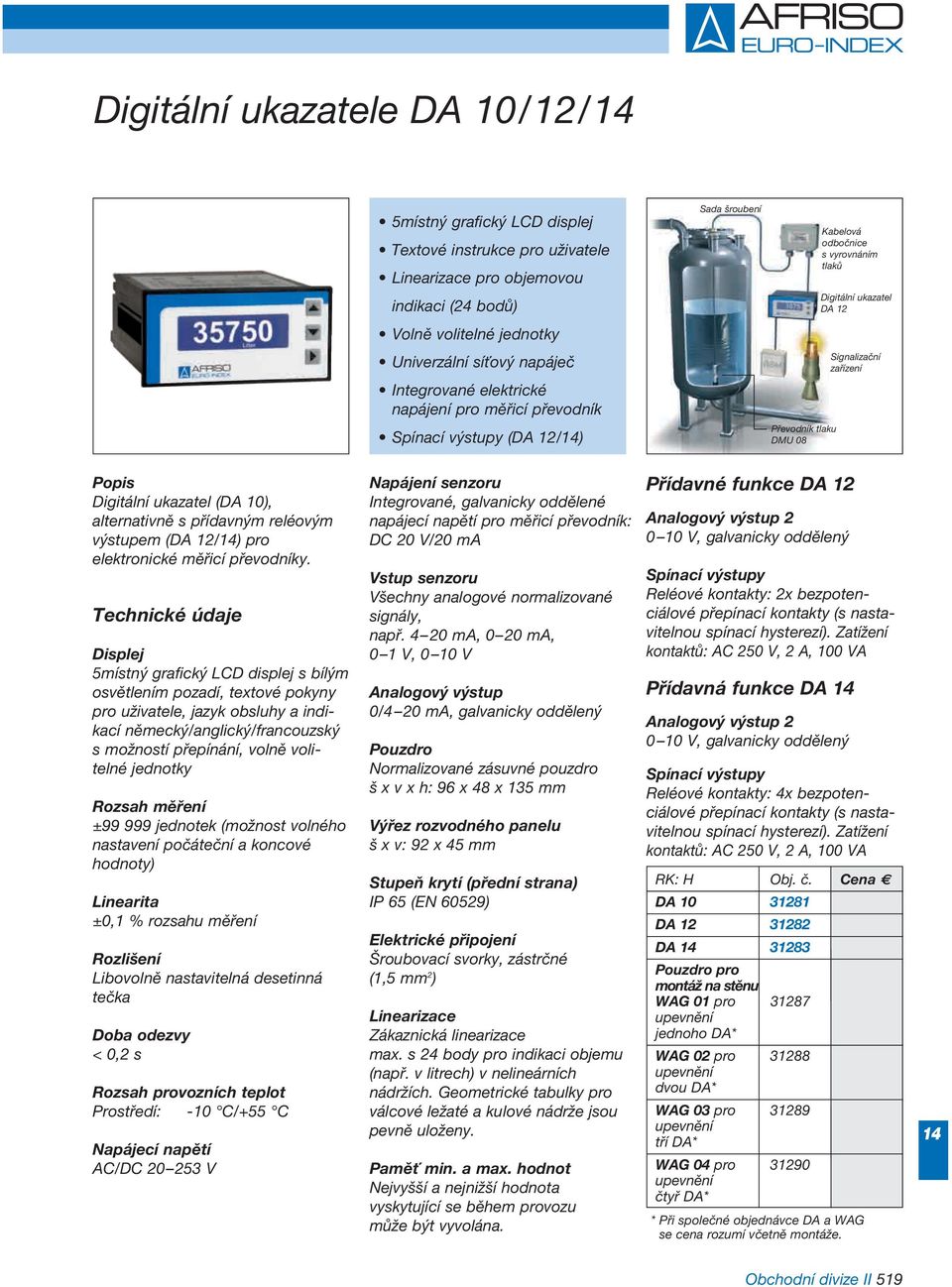

7 Digitální ukazatele DA // 5místný grafický LCD displej Textové instrukce pro uživatele Linearizace pro objemovou indikaci (24 bodů) Volně volitelné jednotky Univerzální síťový napáječ Integrované elektrické napájení pro měřicí převodník Spínací výstupy (DA /) Sada šroubení Převodník tlaku DMU Kabelová odbočnice s vyrovnáním tlaků Digitální ukazatel DA Signalizační zařízení Digitální ukazatel (DA ), alternativně s přídavným reléovým výstupem (DA /) pro elektronické měřicí převodníky. Displej 5místný grafický LCD displej s bílým osvětlením pozadí, textové pokyny pro uživatele, jazyk obsluhy a indi - kací německý/anglický/francouzský s možností přepínání, volně voli - telné jednotky Rozsah měření ± jednotek (možnost volného nastavení počáteční a koncové hodnoty) Linearita ±0,1 % rozsahu měření Rozlišení Libovolně nastavitelná desetinná tečka Doba odezvy < 0,2 s Rozsah provozních teplot Prostředí: - C/+55 C AC/DC V Napájení senzoru Integrované, galvanicky oddělené napájecí napětí pro měřicí převodník: DC 20 V/20 ma Vstup senzoru Všechny analogové normalizované signály, např ma, 0 20 ma, 0 1 V, 0 V Analogový výstup 0/4 20 ma, galvanicky oddělený Normalizované zásuvné pouzdro š x v x h: 96 x 48 x 5 mm Výřez rozvodného panelu š x v: 92 x 45 mm Stupeň krytí (přední strana) IP 65 (EN 629) Elektrické připojení Šroubovací svorky, zástrčné (1,5 mm 2 ) Linearizace Zákaznická linearizace max. s 24 body pro indikaci objemu (např. v litrech) v nelineárních nádržích. Geometrické tabulky pro válcové ležaté a kulové nádrže jsou pevně uloženy. Paměť min. a max. hodnot Nejvyšší a nejnižší hodnota vyskytující se během provozu může být vyvolána. Přídavné funkce DA Analogový výstup 2 0 V, galvanicky oddělený Spínací výstupy Reléové kontakty: 2x bezpoten - ciálové přepínací kontakty (s nasta - vitelnou spínací hysterezí). Zatížení kontaktů: AC 250 V, 2 A, 0 VA Přídavná funkce DA Analogový výstup 2 0 V, galvanicky oddělený Spínací výstupy Reléové kontakty: 4x bezpoten - ciálové přepínací kontakty (s nasta - vitelnou spínací hysterezí). Zatížení kontaktů: AC 250 V, 2 A, 0 VA DA 381 DA 382 DA 383 pro montáž na stěnu WAG pro 387 upevnění jednoho DA* WAG pro 388 upevnění dvou DA* WAG pro 389 upevnění tří DA* WAG pro 390 upevnění čtyř DA* * Při společné objednávce DA a WAG se cena rozumí včetně montáže. Obchodní divize II 519

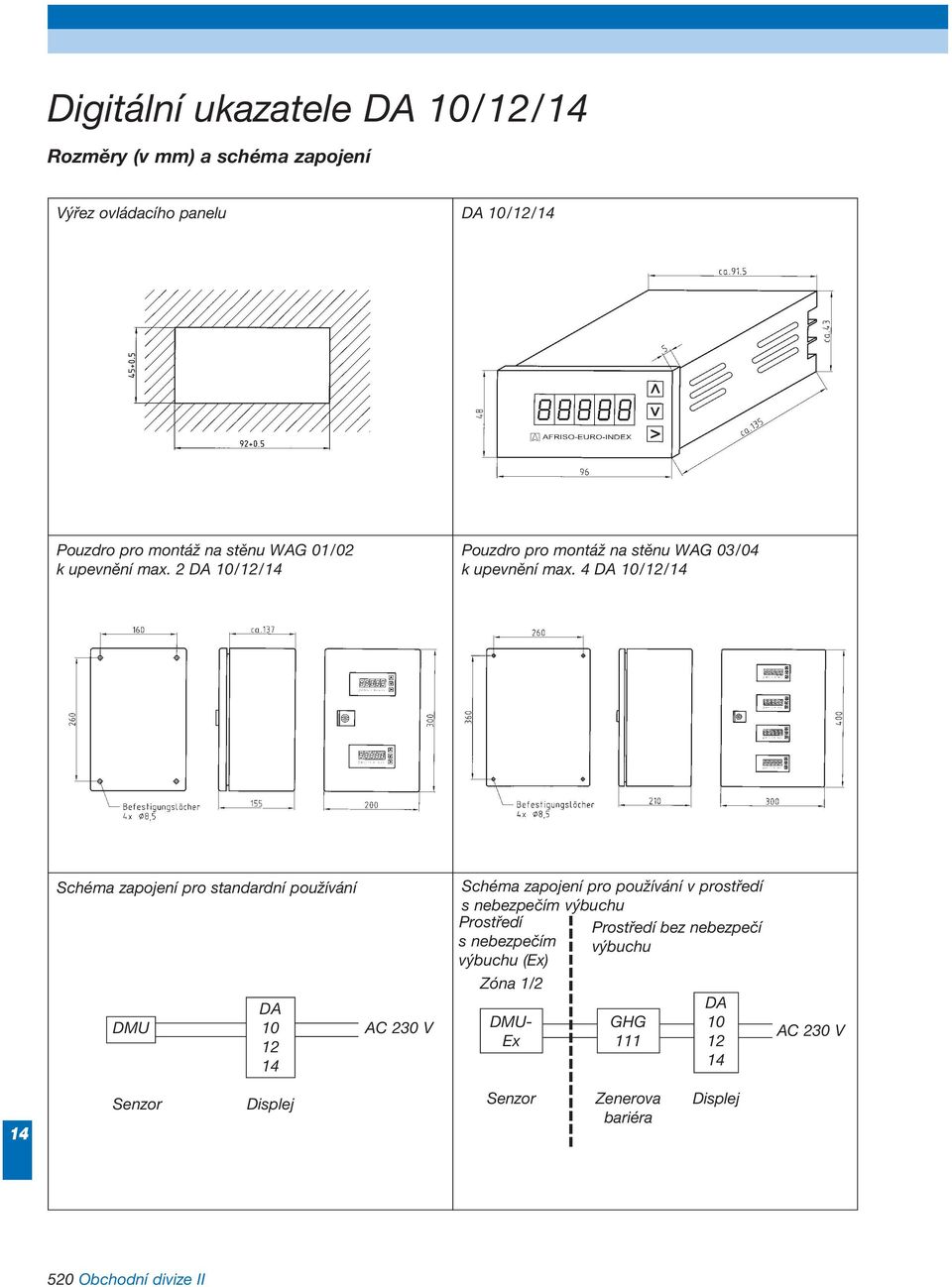

8 Digitální ukazatele DA // Rozměry (v mm) a schéma zapojení Výřez ovládacího panelu DA // pro montáž na stěnu WAG / k upevnění max. 2 DA // pro montáž na stěnu WAG / k upevnění max. 4 DA // Schéma zapojení pro standardní používání DA DMU AC 230 V Schéma zapojení pro používání v prostředí s nebezpečím výbuchu Prostředí Prostředí bez nebezpečí s nebezpečím výbuchu výbuchu (Ex) Zóna 1/2 DA DMU- GHG Ex 1 AC 230 V Senzor Displej Senzor Zenerova Displej bariéra 520 Obchodní divize II

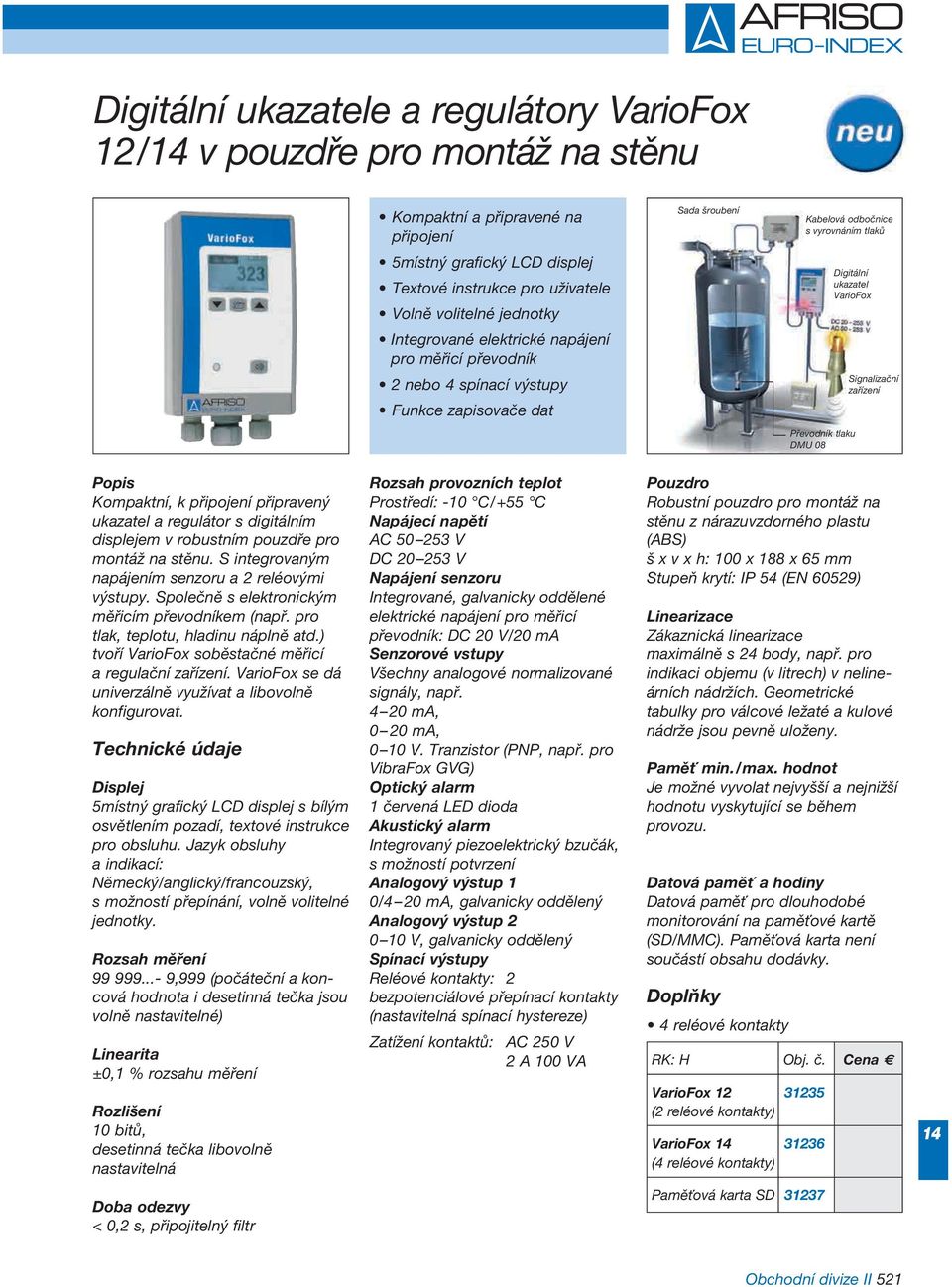

9 Digitální ukazatele a regulátory VarioFox / v pouzdře pro montáž na stěnu Kompaktní a připravené na připojení Sada šroubení Kabelová odbočnice s vyrovnáním tlaků 5místný grafický LCD displej Textové instrukce pro uživatele Volně volitelné jednotky Digitální ukazatel VarioFox Integrované elektrické napájení pro měřicí převodník 2 nebo 4 spínací výstupy Funkce zapisovače dat Převodník tlaku DMU Signalizační zařízení Kompaktní, k připojení připravený ukazatel a regulátor s digitálním displejem v robustním pouzdře pro montáž na stěnu. S integrovaným napájením senzoru a 2 reléovými výstupy. Společně s elektronickým měřicím převodníkem (např. pro tlak, teplotu, hladinu náplně atd.) tvoří VarioFox soběstačné měřicí a regulační zařízení. VarioFox se dá univerzálně využívat a libovolně konfigurovat. Displej 5místný grafický LCD displej s bílým osvětlením pozadí, textové instrukce pro obsluhu. Jazyk obsluhy a indikací: Německý/anglický/francouzský, s možností přepínání, volně volitelné jednotky. Rozsah měření ,999 (počáteční a kon - cová hodnota i desetinná tečka jsou volně nastavitelné) Linearita ±0,1 % rozsahu měření Rozlišení bitů, desetinná tečka libovolně nastavitelná Rozsah provozních teplot Prostředí: - C/+55 C AC V DC V Napájení senzoru Integrované, galvanicky oddělené elektrické napájení pro měřicí převodník: DC 20 V/20 ma Senzorové vstupy Všechny analogové normalizované signály, např ma, 0 20 ma, 0 V. Tranzistor (PNP, např. pro VibraFox GVG) Optický alarm 1 červená LED dioda Akustický alarm Integrovaný piezoelektrický bzučák, s možností potvrzení Analogový výstup 1 0/4 20 ma, galvanicky oddělený Analogový výstup 2 0 V, galvanicky oddělený Spínací výstupy Reléové kontakty: 2 bezpotenciálové přepínací kontakty (nastavitelná spínací hystereze) Zatížení kontaktů: AC 250 V 2 A 0 VA Robustní pouzdro pro montáž na stěnu z nárazuvzdorného plastu (ABS) š x v x h: 0 x 188 x 65 mm Stupeň krytí: IP 54 (EN 629) Linearizace Zákaznická linearizace maximálně s 24 body, např. pro indikaci objemu (v litrech) v neline - árních nádržích. Geometrické tabulky pro válcové ležaté a kulové nádrže jsou pevně uloženy. Paměť min./max. hodnot Je možné vyvolat nejvyšší a nejnižší hodnotu vyskytující se během provozu. Datová paměť a hodiny Datová paměť pro dlouhodobé monitorování na paměťové kartě (SD/MMC). Paměťová karta není součástí obsahu dodávky. Doplňky 4 reléové kontakty VarioFox 335 (2 reléové kontakty) VarioFox 336 (4 reléové kontakty) Doba odezvy < 0,2 s, připojitelný filtr Paměťová karta SD 337 Obchodní divize II 521

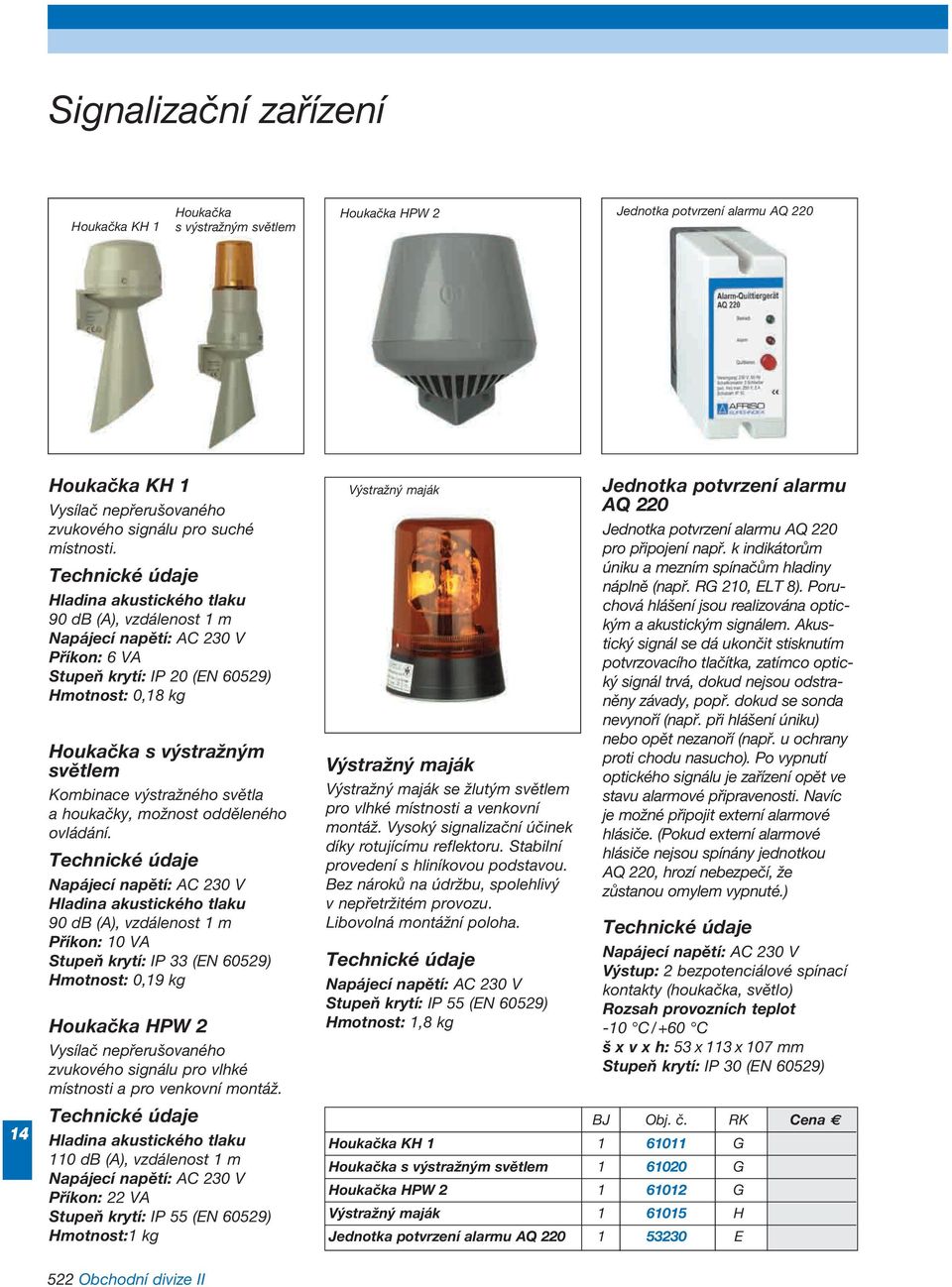

10 Signalizační zařízení Houkačka KH 1 Houkačka s výstražným světlem Houkačka HPW 2 Jednotka potvrzení alarmu AQ 220 Houkačka KH 1 Vysílač nepřerušovaného zvukového signálu pro suché místnosti. Hladina akustického tlaku 90 db (A), vzdálenost 1 m : AC 230 V Příkon: 6 VA Stupeň krytí: IP 20 (EN 629) Hmotnost: 0,18 kg Houkačka s výstražným světlem Kombinace výstražného světla a houkačky, možnost odděleného ovládání. : AC 230 V Hladina akustického tlaku 90 db (A), vzdálenost 1 m Příkon: VA Stupeň krytí: IP 33 (EN 629) Hmotnost: 0,19 kg Houkačka HPW 2 Vysílač nepřerušovaného zvukového signálu pro vlhké místnosti a pro venkovní montáž. Hladina akustického tlaku 1 db (A), vzdálenost 1 m : AC 230 V Příkon: 22 VA Stupeň krytí: IP 55 (EN 629) Hmotnost:1 kg Výstražný maják Výstražný maják Výstražný maják se žlutým světlem pro vlhké místnosti a venkovní montáž. Vysoký signalizační účinek díky rotujícímu reflektoru. Stabilní provedení s hliníkovou podstavou. Bez nároků na údržbu, spolehlivý v nepřetržitém provozu. Libovolná montážní poloha. : AC 230 V Stupeň krytí: IP 55 (EN 629) Hmotnost: 1,8 kg Jednotka potvrzení alarmu AQ 220 Jednotka potvrzení alarmu AQ 220 pro připojení např. k indikátorům úniku a mezním spínačům hladiny náplně (např. RG 2, ELT 8). Poru - chová hlášení jsou realizována optic - kým a akustickým signálem. Akus - tický signál se dá ukončit stisknutím potvrzovacího tlačítka, zatímco optic - ký signál trvá, dokud nejsou odstra - něny závady, popř. dokud se sonda nevynoří (např. při hlášení úniku) nebo opět nezanoří (např. u ochrany proti chodu nasu cho). Po vypnutí optického signálu je zařízení opět ve stavu alarmové připravenosti. Navíc je možné připojit externí alarmové hlásiče. (Pokud externí alarmové hlásiče nejsou spínány jednotkou AQ 220, hrozí nebezpečí, že zůstanou omylem vypnuté.) : AC 230 V Výstup: 2 bezpotenciálové spínací kontakty (houkačka, světlo) Rozsah provozních teplot - C/+60 C š x v x h: 53 x 1 x 7 mm Stupeň krytí: IP 30 (EN 629) BJ Obj. č. RK Cena Houkačka KH G Houkačka s výstražným světlem G Houkačka HPW G Výstražný maják 1 6 H Jednotka potvrzení alarmu AQ E 522 Obchodní divize II

11 Hlásiče událostí AFRISO Dálkové hlášení, vysílání alarmů, protokolování, dálkové dotazování, dálkové spínání Hlásiče událostí AFRISO monitorují potenciální nebezpečí a okamžitě hlásí vyskytující se události prostřednictvím GSM, internetu nebo u. Monitorovat lze: Události jako únik, výpadek topení, rozbití skla, pohyb, vloupání nebo přepadení Události jako kouř, požár, plyn nebo vniknutí vody Stavy hladin v cisternách a nádržích Netěsnosti v nádržích nebo potrubích Měřené veličiny jako teplota, stav hladiny nebo tlak Pro signalizaci nabízíme široké spektrum zařízení. V závislosti na úrovni vybavení umožňují hlásiče událostí AFRISO dálkové řízení kompletních domovních a průmyslových systémů Výkonové charakteristiky: 1. Hlášení událostí Hlásiče událostí hlásí prostřednic - tvím GSM vyskytující se události. 2. Dálkové řízení Hlásiče událostí mohou být volány. Pomocí odpovídajících příkazů je možné dálkově řídit zařízení domovní techniky, např. osvětlení, topení, větrání, klimatizaci, rolety nebo markýzy. 3. Zapisování dat (zaznamenávání dat) Hlásiče událostí zaznamenávají v určených časech jednotlivá data. 4. Dotazování dat Prostřednictvím GSM nebo přes internet je možné zjišťovat okamžitá i zaznamenaná data. 5. Dálkové programování Prostřednictvím GSM je možné měnit různé parametry progra - mování. Uživatel může kdykoli přeprogramovat např. cílové telefonní číslo, na které mají být hlášeny události, aniž by musel být osobně u hlásiče událostí. 6. Integrovaný bezpečnostní systém V hlásičích událostí je implementována řada mechanismů, které zajišťují, aby: Díky použití tajného čísla neměly k hlásiči událostí přístup nepovolané osoby Při obsazeném cílovém čísle byla automaticky aktivována opakovaná volba Pokud cílové číslo není ani po několika opakovaných pokusech dostupné, bylo aktivováno volání náhradního telefonního čísla Při výpadku elektrického proudu byly veškeré naprogramování, všechna namluvená hlášení a nezpracované alarmy uloženy záložním zařízením až do obnovení síťového napájení. Příklad použití: Senzory a výstražná zařízení nepřetržitě monitorují nejrůznější funkce topného systému nebo také bezpečnost vaší nemovitosti. Jedno nebo více teplotních čidel (1) monitoruje ohrožené nebo mimořádně kritické prostory. Jeden nebo více příložných termostatů (2) kontroluje ohřívání topné vody, tedy jestli funguje hořák a kotel a jestli cirkulační čerpadla plní svou úlohu. Hlásič minimální hladiny (3) nebo dálkový indikátor obsahu nádrže (4) s hlásičem rezervy včas signalizuje potřebu doplnění. Dálkový indikátor obsahu nádrže umožňuje také pohodlnou a pravidelnou kontrolu spotřeby, např. u podzemních nebo špatně přístupných sklepních nádrží. Pro každý typ nádrže nebo potrubí jsou k dispozici vhodné indikátory úniku (5). S použitím techniky AFRISO lze monitorovat ještě mnoho dalších oblastí. Senzory a výstražná zařízení aktivují v případě poruchy systém hlášení událostí AFRISO (6) a prostřednictvím GSM, internetu nebo u podávají zprávu jednomu nebo více příjemcům. V závislosti na stupni vybavení je možné vydat všeobecné poruchové hlášení, popř. jmenovat jednotlivé poruchové faktory nebo dokonce hlásit různé poruchové faktory na různé adresy, např. nedostatek oleje prodejci topného oleje, poruchy hořáků zákaznickému servisu. Obchodní divize II 523

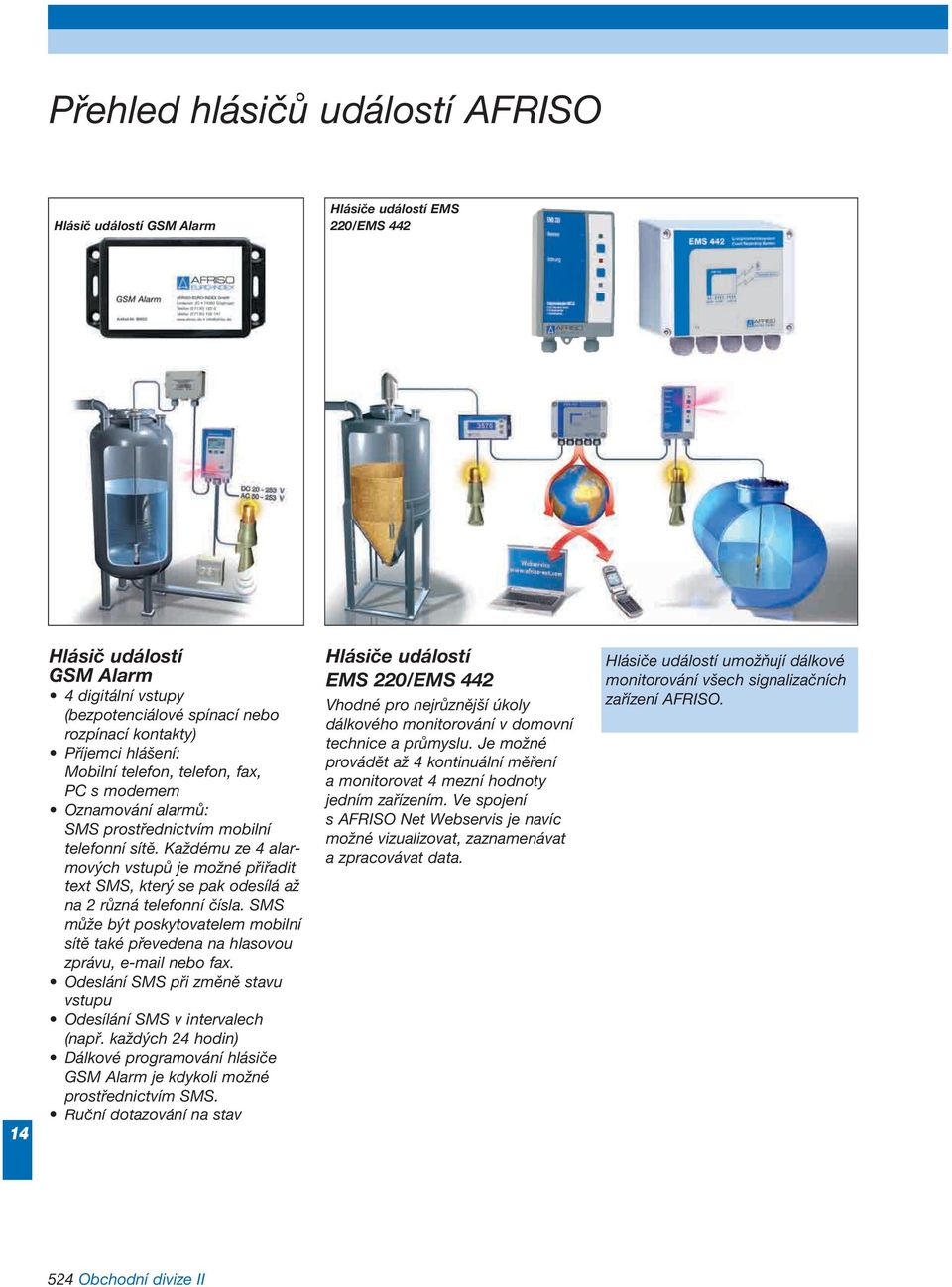

12 Přehled hlásičů událostí AFRISO Hlásič událostí GSM Alarm Hlásiče událostí EMS 220/EMS 442 Hlásič událostí GSM Alarm 4 digitální vstupy (bezpotenciálové spínací nebo rozpínací kontakty) Příjemci hlášení: Mobilní telefon, telefon, fax, PC s modemem Oznamování alarmů: SMS prostřednictvím mobilní telefonní sítě. Každému ze 4 alar - mových vstupů je možné přiřadit text SMS, který se pak odesílá až na 2 různá telefonní čísla. SMS může být poskytova telem mobilní sítě také převe dena na hlasovou zprávu, nebo fax. Odeslání SMS při změně stavu vstupu Odesílání SMS v intervalech (např. každých 24 hodin) Dálkové programování hlásiče GSM Alarm je kdykoli možné prostřednictvím SMS. Ruční dotazování na stav Hlásiče událostí EMS 220/EMS 442 Vhodné pro nejrůznější úkoly dálkového monitorování v domovní technice a průmyslu. Je možné provádět až 4 kontinuální měření a monitorovat 4 mezní hodnoty jedním zařízením. Ve spojení s AFRISO Net Webservis je navíc možné vizualizovat, zaznamenávat a zpracovávat data. Hlásiče událostí umožňují dálkové monitorování všech signalizačních zařízení AFRISO. 524 Obchodní divize II

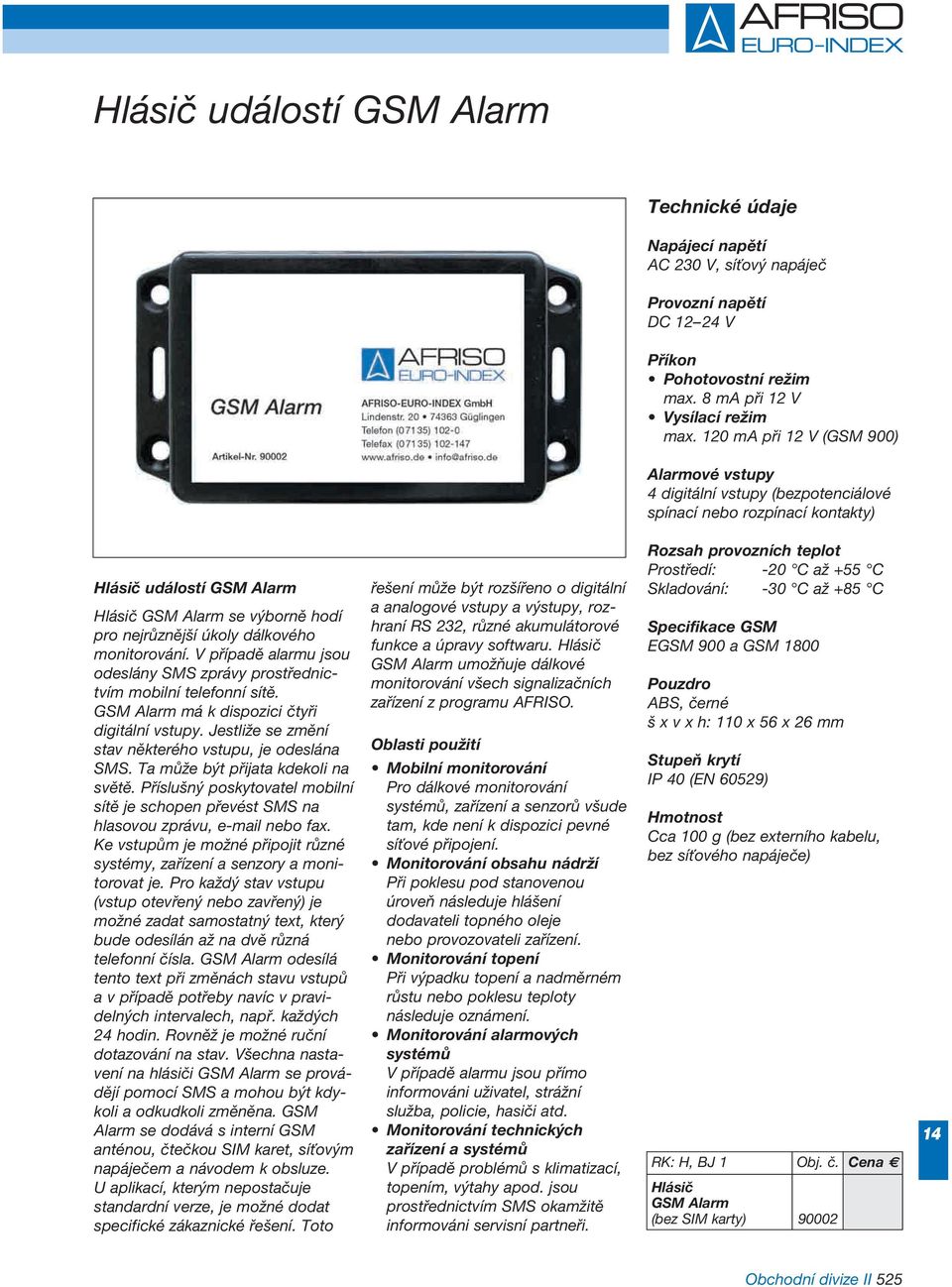

13 Hlásič událostí GSM Alarm AC 230 V, síťový napáječ Provozní napětí DC 24 V Příkon Pohotovostní režim max. 8 ma při V Vysílací režim max. 0 ma při V (GSM 900) Alarmové vstupy 4 digitální vstupy (bezpotenciálové spínací nebo rozpínací kontakty) Hlásič událostí GSM Alarm Hlásič GSM Alarm se výborně hodí pro nejrůznější úkoly dálkového monitorování. V případě alarmu jsou odeslány SMS zprávy prostřednic - tvím mobilní telefonní sítě. GSM Alarm má k dispozici čtyři digitální vstupy. Jestliže se změní stav některého vstupu, je odeslána SMS. Ta může být přijata kdekoli na světě. Příslušný poskytovatel mobilní sítě je schopen převést SMS na hlasovou zprávu, nebo fax. Ke vstupům je možné připojit různé systémy, zařízení a senzory a moni - to rovat je. Pro každý stav vstupu (vstup otevřený nebo zavřený) je možné zadat samostatný text, který bude odesílán až na dvě různá telefonní čísla. GSM Alarm odesílá tento text při změnách stavu vstupů a v případě potřeby navíc v pravi - delných intervalech, např. každých 24 hodin. Rovněž je možné ruční dotazování na stav. Všechna nasta - vení na hlásiči GSM Alarm se prová - dějí pomocí SMS a mohou být kdy - koli a odkudkoli změněna. GSM Alarm se dodává s interní GSM anténou, čtečkou SIM karet, síťovým napáječem a návodem k obsluze. U aplikací, kterým nepostačuje standardní verze, je možné dodat specifické zákaznické řešení. Toto řešení může být rozšířeno o digitální a analogové vstupy a výstupy, roz - hraní RS 232, různé akumuláto rové funkce a úpravy softwaru. Hlásič GSM Alarm umožňuje dálkové monitorování všech signalizačních zařízení z programu AFRISO. Oblasti použití Mobilní monitorování Pro dálkové monitorování systémů, zařízení a senzorů všude tam, kde není k dispozici pevné síťové připojení. Monitorování obsahu nádrží Při poklesu pod stanovenou úroveň následuje hlášení dodavateli topného oleje nebo provozovateli zařízení. Monitorování topení Při výpadku topení a nadměrném růstu nebo poklesu teploty následuje oznámení. Monitorování alarmových systémů V případě alarmu jsou přímo informováni uživatel, strážní služba, policie, hasiči atd. Monitorování technických zařízení a systémů V případě problémů s klimatizací, topením, výtahy apod. jsou prostřednictvím SMS okamžitě informováni servisní partneři. Rozsah provozních teplot Prostředí: -20 C až +55 C Skladování: -30 C až +85 C Specifikace GSM EGSM 900 a GSM 1800 ABS, černé š x v x h: 1 x 56 x 26 mm Stupeň krytí IP 40 (EN 629) Hmotnost Cca 0 g (bez externího kabelu, bez síťového napáječe) RK: H, BJ 1 Obj. č. Cena Hlásič GSM Alarm (bez SIM karty) 900 Obchodní divize II 525

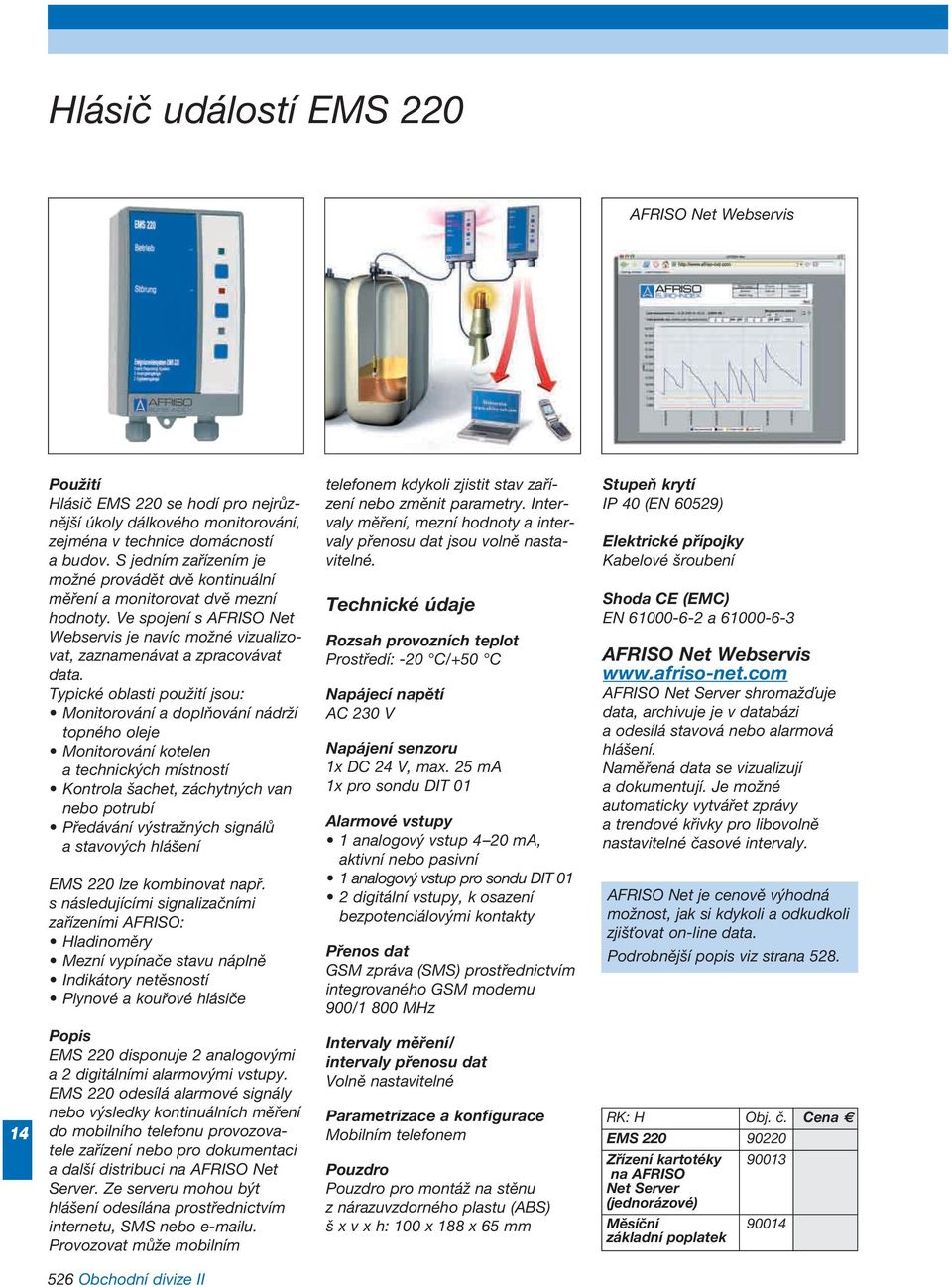

14 Hlásič událostí EMS 220 AFRISO Net Webservis Použití Hlásič EMS 220 se hodí pro nejrůz - nější úkoly dálkového monitorování, zejména v technice domácností a budov. S jedním zařízením je možné provádět dvě kontinuální měření a monitorovat dvě mezní hodnoty. Ve spojení s AFRISO Net Webservis je navíc možné vizuali zo - vat, zaznamenávat a zpra covávat data. Typické oblasti použití jsou: Monitorování a doplňování nádrží topného oleje Monitorování kotelen a technických místností Kontrola šachet, záchytných van nebo potrubí Předávání výstražných signálů a stavových hlášení EMS 220 lze kombinovat např. s následujícími signalizačními zařízeními AFRISO: Hladinoměry Mezní vypínače stavu náplně Indikátory netěsností Plynové a kouřové hlásiče telefonem kdykoli zjistit stav zaří - zení nebo změnit parametry. Inter - valy měření, mezní hodnoty a inter - valy přenosu dat jsou volně nasta - vi telné. Rozsah provozních teplot Prostředí: -20 C/+50 C AC 230 V Napájení senzoru 1x DC 24 V, max. 25 ma 1x pro sondu DIT Alarmové vstupy 1 analogový vstup 4 20 ma, aktivní nebo pasivní 1 analogový vstup pro sondu DIT 2 digitální vstupy, k osazení bezpotenciálovými kontakty Přenos dat GSM zpráva (SMS) prostřednictvím integrovaného GSM modemu 900/1 800 MHz Stupeň krytí IP 40 (EN 629) Elektrické přípojky Kabelové šroubení Shoda CE (EMC) EN a AFRISO Net Webservis AFRISO Net Server shromažďuje data, archivuje je v databázi a odesílá stavová nebo alarmová hlášení. Naměřená data se vizualizují a dokumentují. Je možné automaticky vytvářet zprávy a trendové křivky pro libovolně nastavitelné časové intervaly. AFRISO Net je cenově výhodná možnost, jak si kdykoli a odkudkoli zjišťovat on-line data. Podrobnější popis viz strana 528. EMS 220 disponuje 2 analogovými a 2 digitálními alarmovými vstupy. EMS 220 odesílá alarmové signály nebo výsledky kontinuálních měření do mobilního telefonu provozova - tele zařízení nebo pro dokumentaci a další distribuci na AFRISO Net Server. Ze serveru mohou být hlášení odesílána prostřednictvím internetu, SMS nebo u. Provozovat může mobilním Intervaly měření/ intervaly přenosu dat Volně nastavitelné Parametrizace a konfigurace Mobilním telefonem pro montáž na stěnu z nárazuvzdorného plastu (ABS) š x v x h: 0 x 188 x 65 mm EMS Zřízení kartotéky 900 na AFRISO Net Server (jednorázové) Měsíční 900 základní poplatek 526 Obchodní divize II

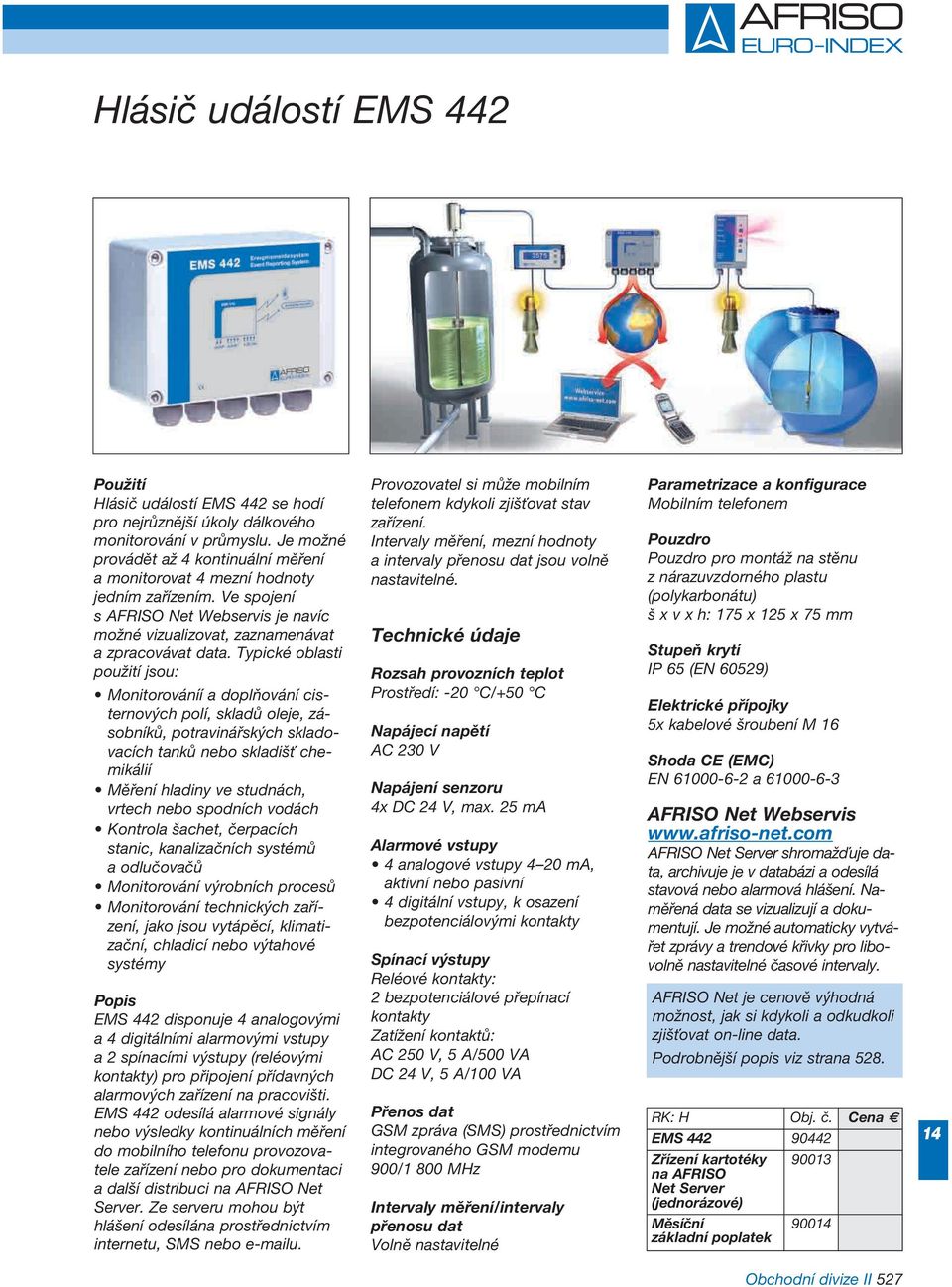

15 Hlásič událostí EMS 442 Použití Hlásič událostí EMS 442 se hodí pro nejrůznější úkoly dálkového mo ni torování v průmyslu. Je možné pro vádět až 4 kontinuální měření a monitorovat 4 mezní hodnoty jedním zařízením. Ve spojení s AFRISO Net Webservis je navíc možné vizualizovat, zaznamenávat a zpracovávat data. Typické oblasti použití jsou: Monitorováníí a doplňování cis - ter nových polí, skladů oleje, zá - sob níků, potravinářských sklado - vacích tanků nebo skladišť che - mikálií Měření hladiny ve studnách, vrtech nebo spodních vodách Kontrola šachet, čerpacích stanic, kanalizačních systémů a odlučovačů Monitorování výrobních procesů Monitorování technických zaří - zení, jako jsou vytápěcí, klimati - zační, chladicí nebo výtahové systémy EMS 442 disponuje 4 analogovými a 4 digitálními alarmovými vstupy a 2 spínacími výstupy (reléovými kon takty) pro připojení přídavných alar mo vých zařízení na pracovišti. EMS 442 odesílá alarmové signály nebo výsledky kontinuálních měření do mobilního telefonu provozova - tele zařízení nebo pro dokumentaci a další distribuci na AFRISO Net Server. Ze serveru mohou být hlášení odesílána prostřednictvím internetu, SMS nebo u. Provozovatel si může mobilním tele fo nem kdykoli zjišťovat stav zařízení. Intervaly měření, mezní hodnoty a intervaly přenosu dat jsou volně nastavitelné. Rozsah provozních teplot Prostředí: -20 C/+50 C AC 230 V Napájení senzoru 4x DC 24 V, max. 25 ma Alarmové vstupy 4 analogové vstupy 4 20 ma, aktivní nebo pasivní 4 digitální vstupy, k osazení bezpotenciálovými kontakty Spínací výstupy Reléové kontakty: 2 bezpotenciálové přepínací kontakty Zatížení kontaktů: AC 250 V, 5 A/500 VA DC 24 V, 5 A/0 VA Přenos dat GSM zpráva (SMS) prostřednictvím integrovaného GSM modemu 900/1 800 MHz Intervaly měření/intervaly přenosu dat Volně nastavitelné Parametrizace a konfigurace Mobilním telefonem pro montáž na stěnu z nárazuvzdorného plastu (polykarbonátu) š x v x h: 175 x 5 x 75 mm Stupeň krytí IP 65 (EN 629) Elektrické přípojky 5x kabelové šroubení M 16 Shoda CE (EMC) EN a AFRISO Net Webservis AFRISO Net Server shromažďuje da - ta, archivuje je v databázi a ode sílá stavová nebo alarmová hlášení. Na - mě řená data se vizualizují a do ku - men tují. Je možné automaticky vytvá - řet zprávy a trendové křivky pro libo - volně nastavitelné časové intervaly. AFRISO Net je cenově výhodná možnost, jak si kdykoli a odkudkoli zjišťovat on-line data. Podrobnější popis viz strana 528. EMS Zřízení kartotéky 900 na AFRISO Net Server (jednorázové) Měsíční 900 základní poplatek Obchodní divize II 527

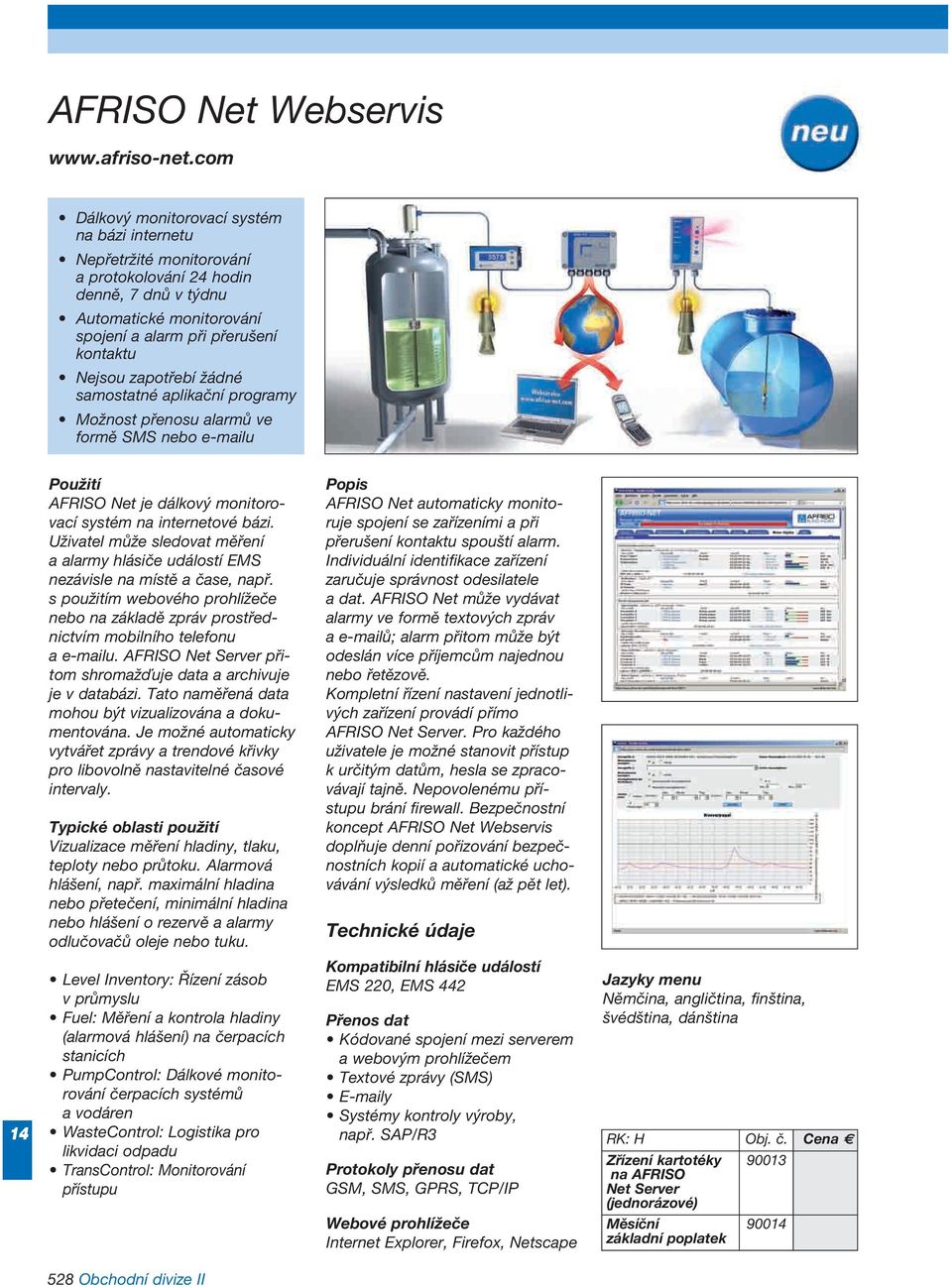

16 AFRISO Net Webservis Dálkový monitorovací systém na bázi internetu Nepřetržité monitorování a protokolování 24 hodin denně, 7 dnů v týdnu Automatické monitorování spojení a alarm při přerušení kontaktu Nejsou zapotřebí žádné samostatné aplikační programy Možnost přenosu alarmů ve formě SMS nebo u Použití AFRISO Net je dálkový monitoro - vací systém na internetové bázi. Uživatel může sledovat měření a alarmy hlásiče událostí EMS nezávisle na místě a čase, např. s použitím webového prohlížeče nebo na základě zpráv prostřed - nictvím mobilního telefonu a u. AFRISO Net Server při - tom shromažďuje data a archivuje je v databázi. Tato naměřená data mohou být vizualizována a doku - men tována. Je možné automaticky vytvářet zprávy a trendové křivky pro libovolně nastavitelné časové intervaly. Typické oblasti použití Vizualizace měření hladiny, tlaku, teploty nebo průtoku. Alarmová hlášení, např. maximální hladina nebo přetečení, minimální hladina nebo hlášení o rezervě a alarmy odlučovačů oleje nebo tuku. AFRISO Net automaticky monito - ruje spojení se zařízeními a při přerušení kontaktu spouští alarm. Individuální identifikace zařízení zaručuje správnost odesilatele a dat. AFRISO Net může vydávat alarmy ve formě textových zpráv a ů; alarm přitom může být odeslán více příjemcům najednou nebo řetězově. Kompletní řízení nastavení jednot li - vých zařízení provádí přímo AFRISO Net Server. Pro každého uživatele je možné stanovit přístup k určitým datům, hesla se zpraco - vávají tajně. Nepovolenému pří - stupu brání firewall. Bezpečnostní koncept AFRISO Net Webservis doplňuje denní pořizování bezpeč - nost ních kopií a auto matické ucho - vá vání výsledků měření (až pět let). Level Inventory: Řízení zásob v průmyslu Fuel: Měření a kontrola hladiny (alarmová hlášení) na čerpacích stanicích PumpControl: Dálkové monito - rování čerpacích systémů a vodáren WasteControl: Logistika pro likvidaci odpadu TransControl: Monitorování přístupu Kompatibilní hlásiče událostí EMS 220, EMS 442 Přenos dat Kódované spojení mezi serverem a webovým prohlížečem Textové zprávy (SMS) y Systémy kontroly výroby, např. SAP/R3 Protokoly přenosu dat GSM, SMS, GPRS, TCP/IP Webové prohlížeče Internet Explorer, Firefox, Netscape Jazyky menu Němčina, angličtina, finština, švédština, dánština Zřízení kartotéky 900 na AFRISO Net Server (jednorázové) Měsíční 900 základní poplatek 528 Obchodní divize II

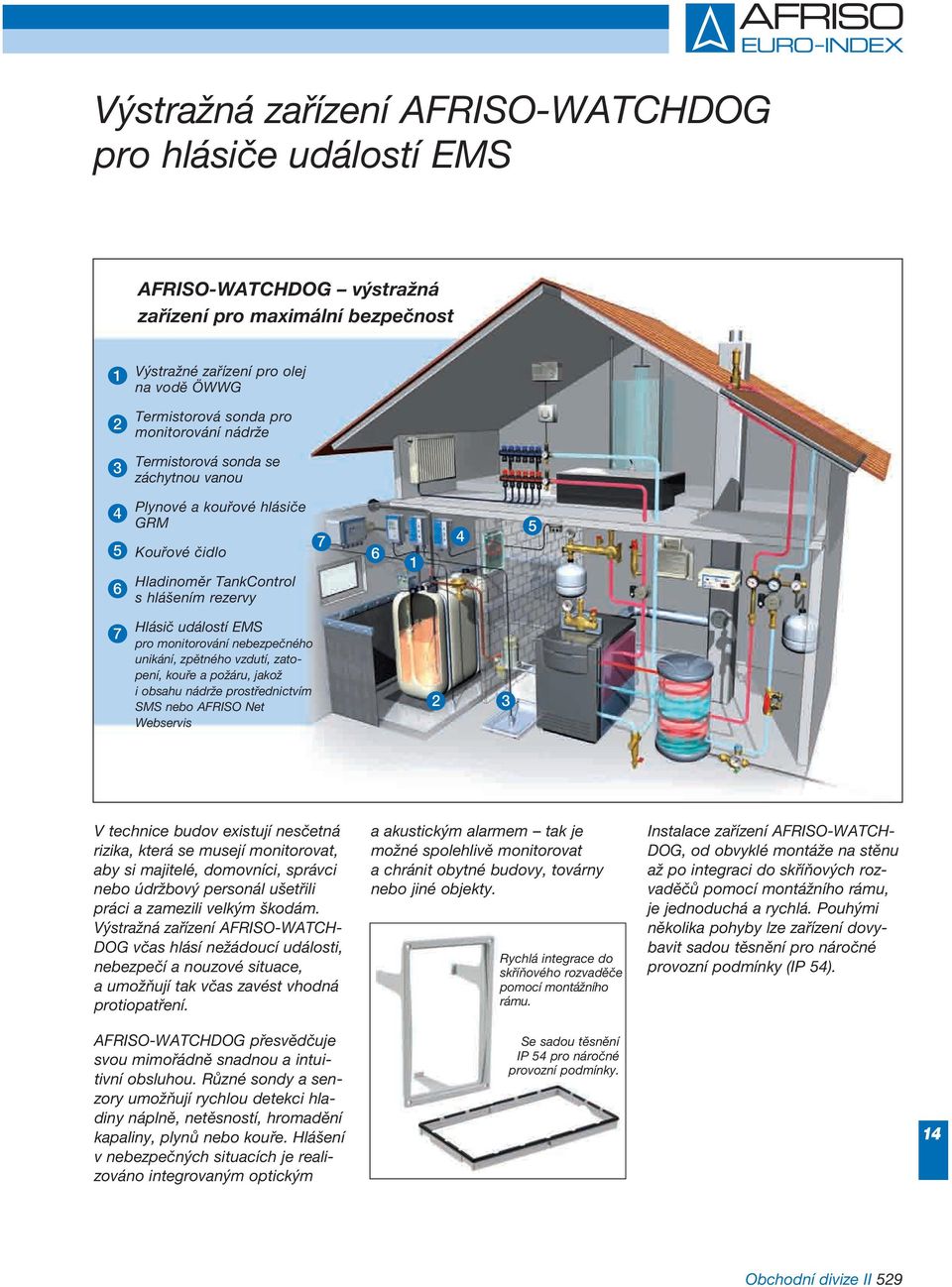

17 Výstražná zařízení AFRISO-WATCHDOG pro hlásiče událostí EMS 1 2 AFRISO-WATCHDOG výstražná zařízení pro maximální bezpečnost Výstražné zařízení pro olej na vodě ÖWWG Termistorová sonda pro monitorování nádrže Termistorová sonda se záchytnou vanou Plynové a kouřové hlásiče GRM Kouřové čidlo Hladinoměr TankControl s hlášením rezervy Hlásič událostí EMS pro monitorování nebezpečného unikání, zpětného vzdutí, zato - pení, kouře a požáru, jakož i obsahu nádrže prostřednictvím SMS nebo AFRISO Net Webservis 2 3 V technice budov existují nesčetná rizika, která se musejí monitorovat, aby si majitelé, domovníci, správci nebo údržbový personál ušetřili práci a zamezili velkým škodám. Výstražná zařízení AFRISO-WATCH - DOG včas hlásí nežádoucí události, nebezpečí a nouzové situace, a umožňují tak včas zavést vhodná protiopatření. a akustickým alarmem tak je možné spolehlivě monitorovat a chránit obytné budovy, továrny nebo jiné objekty. Rychlá integrace do skříňového rozvaděče pomocí montážního rámu. Instalace zařízení AFRISO-WATCH - DOG, od obvyklé montáže na stěnu až po integraci do skříňových roz - vaděčů pomocí montážního rámu, je jednoduchá a rychlá. Pouhými několika pohyby lze zařízení dovy - bavit sadou těsnění pro náročné provozní podmínky (IP 54). AFRISO-WATCHDOG přesvědčuje svou mimořádně snadnou a intui - tivní obsluhou. Různé sondy a sen - zory umožňují rychlou detekci hla - diny náplně, netěsností, hromadění kapaliny, plynů nebo kouře. Hlášení v nebezpečných situacích je reali - zo váno integrovaným optickým Se sadou těsnění IP 54 pro náročné provozní podmínky. Obchodní divize II 529

18 Výstražná zařízení AFRISO-WATCHDOG pro hlásiče událostí EMS Běžné oblasti používání Záchytné prostory pod zařízeními, která spotřebovávají olej a vodu Záchytné vany pod skladovacími nádržemi, hořáky, motory v budo - vách nebo ve volném prostoru Nádrže, sudy a tanky, popř. s dvo ji tým pláštěm Cisterny a vodní zásobní nádrže Skladiště oleje, místnosti s přípojkami topení a vody Topné systémy Kabelové a trubkové kanály Kanálové, přístupové a kontrolní šachty Sklepy, kuchyně, prádelny Skladovací haly a místnosti Strojovny Muzea, archivy, kancelářské budovy Výtahové šachty Technické a serverové místnosti Čerpací a regulační stanice Sběrné a přepadové nádoby Odlučovače oleje, benzinu a tuků Ochranné trubky a potrubní rozvody Detekovatelná média Voda, odpadní voda, spodní voda Vytápěcí voda Chladicí voda Dešťová voda Topný olej EL, L, M Motorová nafta nebo řídké mazací oleje třídy A III Motorové, převodové a hydraulické oleje Rostlinné a transformátorové oleje Hořlavé kapaliny třídy nebezpečnosti A I, A II, A III, B Nápoje Prostředky na ochranu proti mrazu a hnojiva Emulze Kal, písek Vrstvy oleje, benzinu a tuků Vodivé směsi vody a jiných kapalin Plyny, páry, kouř Výhody Univerzální použití pro každý případ použití vhodné zařízení Moderní, nadčasový design Akustické a optické hlášení alarmů pro maximální bezpečnost Akustický alarm s možností potvrzení Možnost připojení dalších signalizačních zařízení (EMS, houkačka, výstražné světlo) Zařízení připravené k připojení pro jednoduchou instalaci a uvedení do provozu Rychlá integrace do skříňového rozvaděče pomocí montážního rámu Sada těsnění IP 54 pro náročné provozní podmínky Vysoká spolehlivost a dlouhá životnost Vynikající poměr ceny a výkonu V kombinaci s hlásičem událostí AFRISO EMS oznamují výstražná zařízení události, jako jsou hlášení o rezervě a chybách, data hladiny náplně, poruchy nebo nehody, prostřednictvím SMS okamžitě po celé zeměkouli, a to 24 hodin denně. 530 Obchodní divize II
