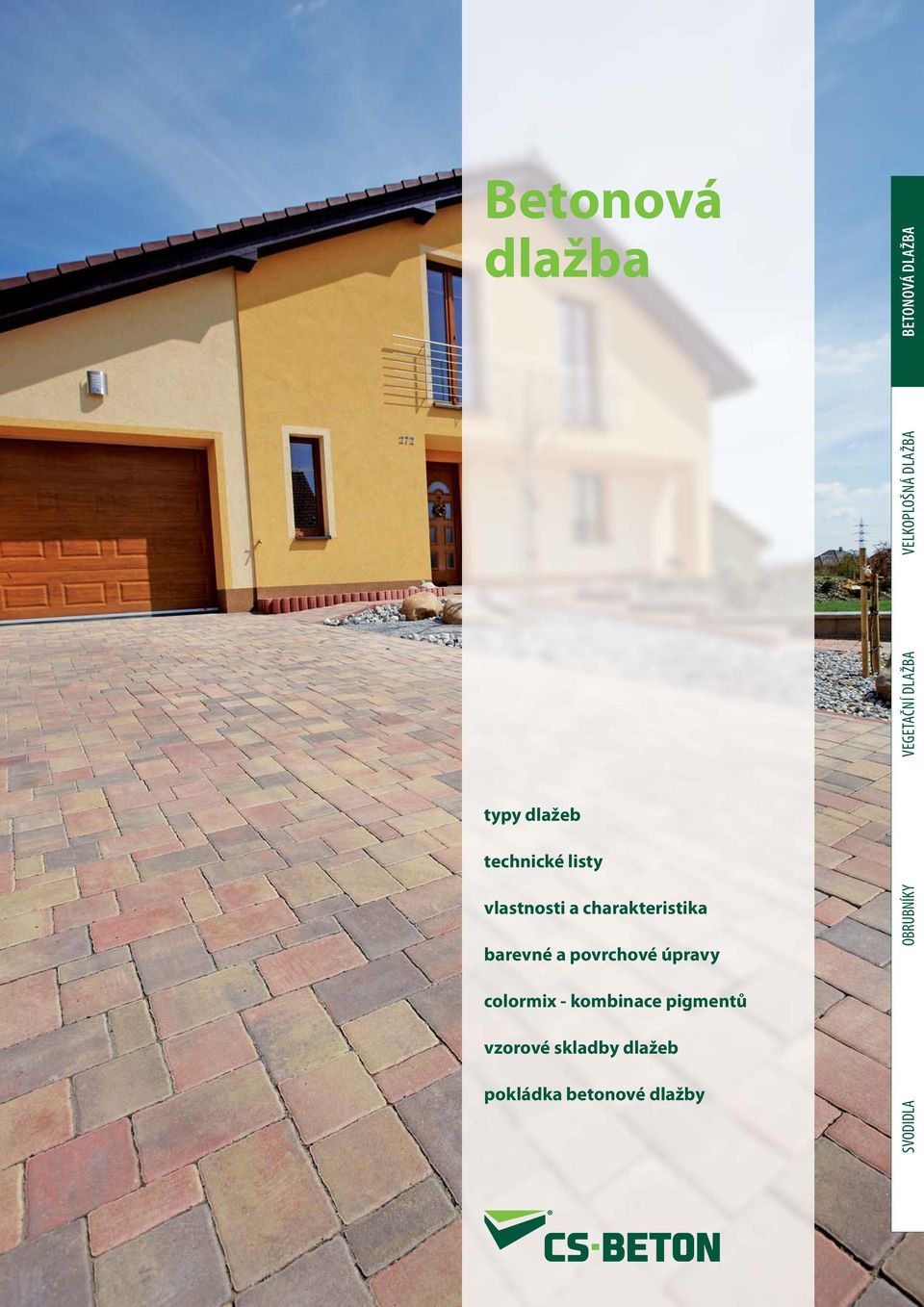

1 Betonová dlažba typy dlažeb technické listy vlastnosti a charakteristika barevné a povrchové úpravy colormix - kombinace pigmentů vzorové skladby dlažeb pokládka betonové dlažby

2 CSB - KOST AS01 Technické údaje výrobku: Základní tvar tohoto typu dlažby vyniká mimořádnou pevností zámků a tím i odolností vůči vodorovnému namáhání zpevněných ploch. Jedná se o nejpoužívanější tvar zámkové dlažby. Dlažba je určena pro zpevněné plochy s velkou frekvencí provozu a plochy s pojezdem těžké techniky. Klasickým příkladem jsou parkoviště, odstavné a manipulační plochy logistických center a průmyslových provozů. skladebné rozměry [mm] počet název výrobku výška délka šířka vrstev ks/vrst. ks/m2 CSB - KOST (neskladba, skladba) ,71 CSB - KOST kraj ,52 CSB - KOST půlka ,68 CSB - KOST (neskladba, skladba) ,71 CSB - KOST kraj ,52 CSB - KOST půlka ,68 CSB - KOST (skladba) ,71 CSB - KOST kraj ,52 CSB - KOST půlka ,68 CSB - KOST (neskladba, skladba) , Skladebné rozměry - tvar výrobku: 200 Kámen základní Kámen krajový Kámen půlka 165 skladby na paletě řez hranou Příklady vzorových skladeb: harmonizovaných euronorem ČSN EN 13

3 AS02 CSB - KOST rovné hrany Technické údaje výrobku: Základní tvar tohoto typu dlažby vyniká mimořádnou pevností zámků a tím i odolností vůči vodorovnému namáhání zpevněných ploch. Jedná se o nejpoužívanější tvar zámkové dlažby. Dlažba je určena pro snadné pojíždění nákupními vozíky před obchodními a nákupními centry. Další alternativou využití jsou cyklistické stezky. skladebné rozměry [mm] počet název výrobku výška délka šířka vrstev ks/vrst. ks/m2 CSB - KOST rovné hrany (skladba) ,71 CSB - KOST rovné hrany kraj ,52 CSB - KOST rovné hrany půlka ,68 CSB - KOST rovné hrany (skladba) ,71 CSB - KOST rovné hrany kraj ,52 CSB - KOST rovné hrany půlka ,68 CSB - KOST rovné hrany (skladba) ,71 CSB - KOST rovné hrany půlka ,68 Skladebné rozměry - tvar výrobku: skladby na paletě Kámen základní 140 Kámen krajový 100 Kámen řez hranou 825 Příklady vzorových skladeb: harmonizovaných euronorem ČSN EN

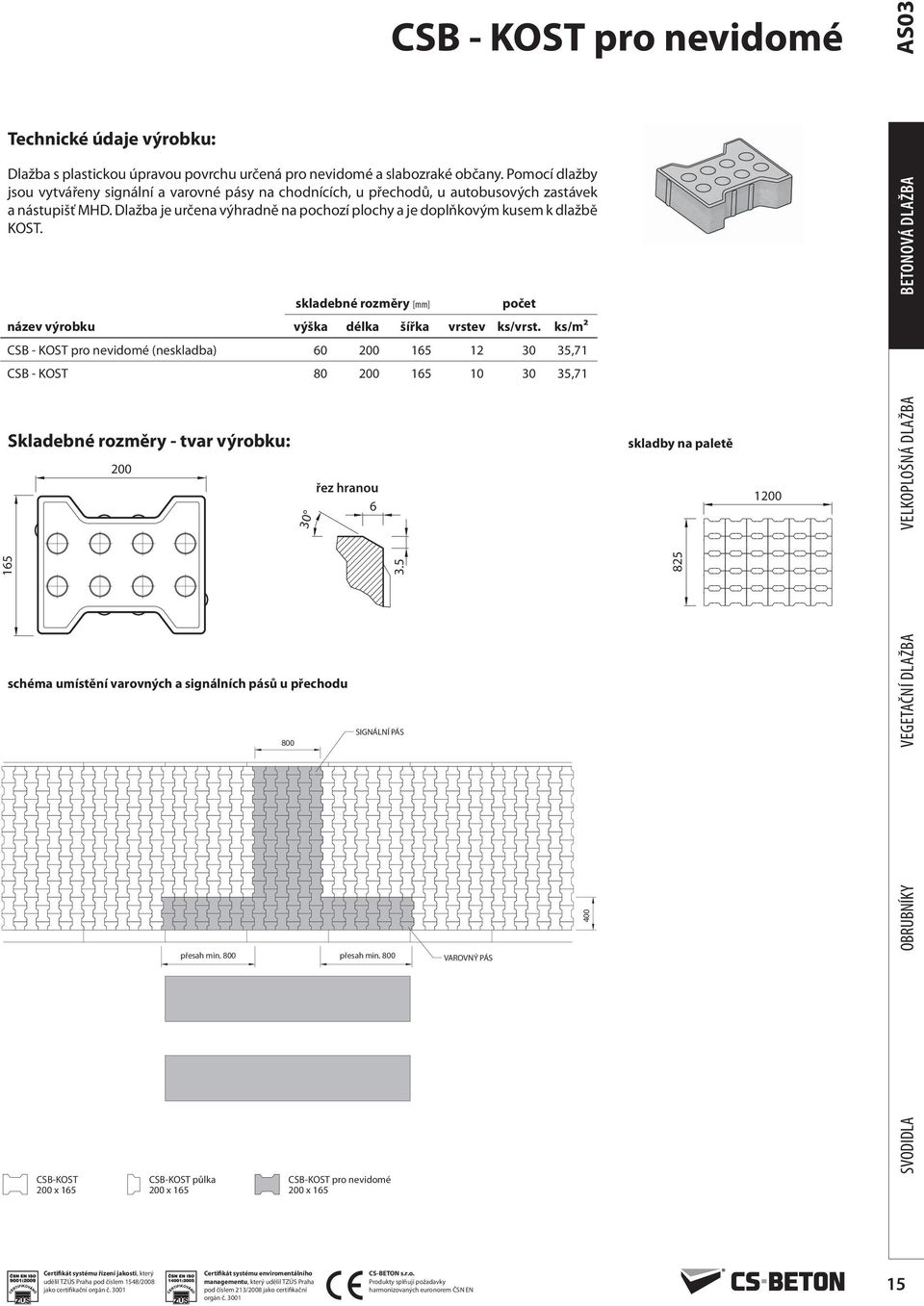

4 CSB - KOST pro nevidomé AS03 Technické údaje výrobku: Dlažba s plastickou úpravou povrchu určená pro nevidomé a slabozraké občany. Pomocí dlažby jsou vytvářeny signální a varovné pásy na chodnících, u přechodů, u autobusových zastávek a nástupišť MHD. Dlažba je určena výhradně na pochozí plochy a je doplňkovým kusem k dlažbě KOST. skladebné rozměry [mm] počet název výrobku výška délka šířka vrstev ks/vrst. ks/m2 CSB - KOST pro nevidomé (neskladba) ,71 CSB - KOST ,71 Skladebné rozměry - tvar výrobku: řez hranou 6 skladby na paletě schéma umístění varovných a signálních pásů u přechodu 800 SIGNÁLNÍ PÁS přesah min. 800 přesah min. 800 VAROVNÝ PÁS 400 CSB-KOST 200 x 165 CSB-KOST půlka 200 x 165 CSB-KOST pro nevidomé 200 x 165 harmonizovaných euronorem ČSN EN 15

5 AS04 CSB - CIHLA Technické údaje výrobku: Moderní technizující typ dlažby vhodný pro nejširší užití jak v historických, tak i v nových moderních zástavbách. Jedná se o jednu z nejvíce používaných dlažeb a lze ji snadno kombinovat s jinými typy dlažeb QUADRO, KOSTKA. skladebné rozměry [mm] počet název výrobku výška délka šířka vrstev ks/vrst. ks/m2 CSB - CIHLA (neskladba) CSB - CIHLA (neskladba, skladba) CSB - CIHLA (neskladba, skladba) Skladebné rozměry - tvar výrobku: řez hranou 6 skladby na paletě Kámen základní 800 Příklady vzorových skladeb: CSB-CIHLA 200 x 100 CSB-KOSTKA 100 x 100 CSB-CIHLA 200 x 100 CSB-KOSTKA 100 x 100 CSB-QUADRO 200 x harmonizovaných euronorem ČSN EN

6 CSB - CIHLA rovné hrany AS05 Technické údaje výrobku: Moderní technizující typ dlažby vhodný pro nejširší užití jak v historických, tak i v nových moderních zástavbách. Dlažba je určena pro snadné pojíždění nákupními vozíky před obchodními a nákupními centry. Další alternativou využití jsou cyklistické stezky. skladebné rozměry [mm] počet název výrobku výška délka šířka vrstev ks/vrst. ks/m2 CSB - CIHLA rovné hrany (neskladba) CSB - CIHLA rovné hrany (neskladba) Skladebné rozměry - tvar výrobku: 200 řez hranou skladby na paletě Kámen základní 800 Příklady vzorových skladeb: CSB-CIHLA 200 x 100 CSB-KOSTKA 100 x 100 harmonizovaných euronorem ČSN EN 17

7 AS06 CSB - CIHLA pro nevidomé Technické údaje výrobku: Dlažba s plastickou úpravou povrchu určená pro nevidomé a slabozraké občany. Pomocí dlažby jsou vytvářeny signální a varovné pásy na chodnících, u přechodů, u autobusových zastávek a nástupišť MHD. Dlažba je určena výhradně na pochozí plochy a je doplňkovým kusem k dlažbě CIHLA. skladebné rozměry [mm] počet název výrobku výška délka šířka vrstev ks/vrst. ks/m2 CSB - CIHLA pro nevidomé (neskladba) CSB - CIHLA pro nevidomé (neskladba) Skladebné rozměry - tvar výrobku: 200 řez hranou 7 34 skladby na paletě Ø schéma umístění varovných a signálních pásů u přechodu 800 SIGNÁLNÍ PÁS přesah min. 800 přesah min. 800 VAROVNÝ PÁS 400 CSB-CIHLA 200 x 100 CSB-CIHLA pro nevidomé 200 x harmonizovaných euronorem ČSN EN

8 CSB - KOSTKA AS07 Technické údaje výrobku: Moderní technizující typ dlažby vhodný pro nejširší užití jak v historických, tak i v nových moderních zástavbách. Jedná se o doplněk k dlažbě CIHLA, ovšem je možno ji kombinovat i s dlažbou QUADRO. skladebné rozměry [mm] počet název výrobku výška délka šířka vrstev ks/vrst. ks/m2 CSB - KOSTKA CSB - KOSTKA Skladebné rozměry - tvar výrobku: řez hranou skladby na paletě Příklady vzorových skladeb: harmonizovaných euronorem ČSN EN 19

9 AS08 CSB - QUADRO Technické údaje výrobku: Moderní technizující typ dlažby vhodný pro nejširší užití jak v historických, tak i v nových moderních zástavbách. Dlažbu je možné kombinovat s jinými typy dlažeb KOSTKA, CIHLA. skladebné rozměry [mm] počet název výrobku výška délka šířka vrstev ks/vrst. ks/m2 CSB - QUADRO CSB - QUADRO Skladebné rozměry - tvar výrobku: 200 řez hranou skladby na paletě Příklady vzorových skladeb: 800 Kámen základní 3.5 CSB-CIHLA 200 x 100 CSB-KOSTKA 100 x 100 CSB-QUADRO 200 x harmonizovaných euronorem ČSN EN

10 CSB - QUADRO rovné hrany AS09 Technické údaje výrobku: Moderní technizující typ dlažby vhodný pro nejširší užití jak v historických, tak i v nových moderních zástavbách. Dlažba je určena pro snadné pojíždění nákupními vozíky před obchodními a nákupními centry. Další alternativou využití jsou cyklistické stezky. skladebné rozměry [mm] počet název výrobku výška délka šířka vrstev ks/vrst. ks/m2 CSB - QUADRO rovné hrany CSB - QUADRO rovné hrany Skladebné rozměry - tvar výrobku: 200 řez hranou skladby na paletě Kámen základní Příklady vzorových skladeb: R4 CSB-CIHLA 200 x 100 CSB-KOSTKA 100 x 100 CSB-QUADRO 200 x 200 harmonizovaných euronorem ČSN EN 21

11 AS10 CSB - PALTICO Technické údaje výrobku: Originální dlažba je vlivem svého tvaru a variability skladby vhodná pro historická centra měst, k objektům s historizující architekturou a luxusním objektům a plochám. V kombinaci s krajovými kameny je vhodná pro tvorbu chodníků, parkovišť a zpevněných ploch rodinných domů. skladebné rozměry [mm] počet název výrobku výška délka šířka vrstev ks/vrst. ks/m2 CSB - PALTICO základní kámen ,81 CSB - PALTICO kraj levý ,21 CSB - PALTICO kraj pravý ,21 CSB - PALTICO základní kámen ,81 Skladebné rozměry - tvar výrobku: skladby na paletě 115 Kámen základní Kámen krajový levý řez hranou Příklady vzorových skladeb: Kámen krajový pravý harmonizovaných euronorem ČSN EN

12 CSB - VARIO AS11 Technické údaje výrobku: Dlažba s dvojitým zámkem vhodná pro plochy s extrémním vodorovným namáháním. Dlažba je určena pro zpevněné plochy s velkou frekvencí provozu a plochy s pojezdem těžké techniky. Jedná se o klasický typ dlažby, která vytváří příjemný dekor vhodný jak pro starší, tak i nové zástavby. Lze vytvářet spoustu skladebných kombinací, zejména v barevném provedení dlažeb. skladebné rozměry [mm] počet název výrobku výška délka šířka vrstev ks/vrst. ks/m2 CSB - VARIO ,89 CSB - VARIO půlka ,78 CSB - VARIO půlka kraj ,78 CSB - VARIO ,89 CSB - VARIO půlka ,78 CSB - VARIO půlka kraj ,78 CSB - VARIO , CSB - VARIO půlka ,78 Skladebné rozměry - tvar výrobku: řez hranou 6 skladby na paletě Kámen základní 112 Kámen půlka 4 Příklady vzorových skladeb: Kámen půlka krajový CSB-VARIO 224 x 112 CSB-VARIO půlka 112 x 112 CSB-VARIO půlka kraj 112 x 112 harmonizovaných euronorem ČSN EN 23

13 AS12 CSB - VARIO rovné hrany Technické údaje výrobku: Dlažba je určena pro snadné pojíždění nákupními vozíky před obchodními a nákupními centry. Další alternativou využití jsou cyklistické stezky. Jedná se o klasický typ dlažby, která vytváří příjemný dekor vhodný jak pro starší, tak i nové zástavby. Lze vytvářet spoustu skladebných kombinací, zejména v barevném provedení dlažeb. skladebné rozměry [mm] počet název výrobku výška délka šířka vrstev ks/vrst. ks/m2 CSB - VARIO rovné hrany ,89 CSB - VARIO rovné hrany půlka ,78 CSB - VARIO rovné hrany půlka kraj ,78 CSB - VARIO rovné hrany ,89 CSB - VARIO rovné hrany půlka ,78 CSB - VARIO rovné hrany půlka kraj ,78 Skladebné rozměry - tvar výrobku: řez hranou skladby na paletě Kámen základní 112 Kámen půlka Kámen půlka krajový Příklady vzorových skladeb: CSB-VARIO 224 x 112 CSB-VARIO půlka 112 x 112 CSB-VARIO půlka kraj 112 x harmonizovaných euronorem ČSN EN

14 VLASTNOSTI A CHARAKTERISTIKA CSB-dlažební bloky jsou vyráběny z vysokohodnotných betonů technologií vibrolisování ve dvou vrstvách. Současným působením tlaku a vibrace je dosaženo optimální míry zhutnění produktů. Vysoká hutnost zajišťuje prvkům vynikající mechanicko-fyzikální vlastnosti: pevnost v příčném tahu odolnost proti působení vody a chemických rozmrazovacích látek odolnost proti obrusu optimální drsnost povrchu vysoká estetická hodnota Dvouvrstvá technologie výroby umožňuje optimální využití dvou typů speciálních betonů, které v kombinaci umožňují vysoce překročit požadavky evropské harmonizované normy ČSN EN Oba typy betonů jsou vzájemně sladěny, tak aby jejich spolupůsobení bylo optimální. Beton spodní vrstvy je složen z hrubozrnných frakcí a svou skladbou je určen k zajištění vysoké pevnosti a odolnosti dlažebních bloků proti mechanickým namáháním. Lícová vrstva je ve standardním provedení tvořena jemnozrnným betonem, který dokonale uzavírá povrch produktů a tím zajišťuje odolnost produktů proti působení vnějších vlivů (vítr, déšť, mráz, voda, rozmrazovací prostředky ) a zároveň vysokou estetickou hodnotu. CSB-dlažební bloky jsou dodávány v široké škále tloušťek, rozličných tvarů, typů povrchu, povrchových úprav a v neposlední řadě ve velké paletě různých barevných odstínů. CSB-dlažební bloky jsou vyráběny v tloušťkách 40, 60, 80, 100 a 120 mm. Takto široká škála umožňuje volit ideální tloušťku dlažebních bloků v závislosti na typu zatížení plochy s ohledem na pracnost a celkovou ekonomii budoucího díla. Společnost dodává dlažební bloky ve více než 22 základních tvarových modifikacích včetně doplňkových kusů (půlky, kraje). Široký záběr výrobního programu dává možnost správné volby s ohledem na výsledný estetický a funkční stav dlážděných ploch. Dlažební bloky s pevnou vazbou: CSB-KOST, CSB-VARIO vynikají vysokou schopností odolávat vodorovným silovým namáháním a proto jsou zvláště vhodné pro extrémně namáhané plochy charakteru manipulačních ploch, parkovišť a podobně. Výsledné řešení zpevněné plochy z volných skladeb závisí pouze na Vaší fantazii, neboť prvky s volnou vazbou, případně prvky kvadratického formátu, umožňují téměř libovolnou skladbu, včetně kombinace prvků různých velikostí. CSB-dlažební bloky umožňují v kombinaci tvaru, typu povrchu a barevném odstínu zcela neomezené architektonické ztvárnění zpevněných ploch. Výrobní program společnosti přináší řešení od exkluzivních, vysoce reprezentativních zpevněných ploch až po plochy průmyslové, extrémně namáhané. CSB-dlažební bloky, tak jako všechny produkty společnosti, jsou vyráběny v systému řízení výroby dle ČSN EN ISO 9001:2001, který je pravidelně kontrolován nezávislým auditem. CSB-dlažební bloky jsou v celém procesu výroby podrobovány náročným testům, které jsou prováděny nezávislými akreditovanými laboratořemi. Mnohaleté zkušenosti, kvalitní výrobní stroje, použití vstupních materiálů vysoké jakosti, kontinuální kontrola produkce a zázemí silné společnosti jsou zárukou stabilní kvality dodávaných produktů. Od roku 2008 byl taktéž zaveden systém environmentálního managementu ČSN EN ISO 14001:2005. harmonizovaných euronorem ČSN EN 25

15 BAREVNÉ A POVRCHOVÉ ÚPRAVY Standard Hladká Povrch STANDARD je základní povrchovou úpravou. STANDARD je používán na stavbách průmyslového charakteru jako jsou supermarkety, parkoviště, městské a obslužné komunikace, pěší zóny a cyklostezky. Použité kamenivo s maximální velikostí zrna 2 mm dodává povrchu STANDARD jemnozrnný, hladký a uzavřený vzhled. Povrchová úprava STANDARD vyniká především vysokou funkčností a nenáročnou údržbou. šedá černá bílá červená hnědá javor okr žlutá Standard Reliéf Povrchová úprava RELIÉF je základní povrchovou úpravou bez druhotného opracování. Produktová linie RELIÉF se vyznačuje jemnozrnným, uzavřeným profilovaným povrchem. Hloubka profilace je závislá na typu produktu a pohybuje se od 2 do 9 mm. Druhým významným rysem ostrost profilace. Produkty s ostřejší profilací vytváří výrazně kontrastnější a plastičtější dojem povrchu. RELIÉF dodává prvku výraz nepravidelné plasticity a vytváří tak dojem ručního opracování s určitým akcentem estetické přirozenosti. Použitím produktové řady RELIÉF vytvoříte dílo nejvyšší estetické kvality. šedá černá bílá červená hnědá javor okr žlutá Brokovaná Sand Povrch SAND patří mezi nadstandardní povrchové úpravy. Tohoto povrchu je dosaženo druhotným opracováním produktů se standardní povrchovou úpravou. Použitá technologie dodatečného zušlechtění povrchu produktu zajišťuje prostorovou profilaci povrchu. Výsledný povrch je jemnozrnné struktury s mírně zdrsněnou texturou. Povrchová úprava je určena pro stavby s požadavkem na vysokou estetickou kvalitu, nebo se zvýšeným požadavkem na odpor krytu proti skluzu nebo smyku. šedá černá bílá červená hnědá javor okr žlutá Brokovaná Excellent Povrch EXCELLENT patří mezi nadstandardní povrchové úpravy. Při výrobě produktů s povrchem EXCELLENT je do nášlapných vrstev, nad rámec standardní betonové směsi, použito speciálních, hrubozrnných, navzájem barevně kontrastních kameniv. Právě tato kameniva vytvářejí, po dodatečném zušlechtění povrchu produktu žádanou mramorovanou strukturu. Výsledný povrch je uzavřené hrubozrnné struktury s mírně zdrsněnou texturou. Je vhodný zejména pro stavby s vysokým požadavkem na estetickou kvalitu. šedá černá bílá červená hnědá javor okr žlutá 26 harmonizovaných euronorem ČSN EN

16 BAREVNÉ A POVRCHOVÉ ÚPRAVY Vymývaná Drena Povrch DRENA patří mezi nadstandardní povrchové úpravy. Při výrobě produktů v povrchové úpravě DRENA je použito speciální hrubozrnné betonové směsi, která vytváří otevřený, do značné míry plastický povrch. Výrobek s touto povrchovou úpravou je vhodný do míst s požadavkem na vysoký odpor proti smyku. Vyrábí se v barvě šedé a v omezeném barevném provedení dle nabídky. šedá černá hnědá javor okr žlutá Vymývaná Aqua čedič Povrch AQUA ČEDIČ patří mezi nadstandardní šedá černá červená hnědá javor okr povrchové úpravy. Použitá technologie vymývání čerstvé betonové směsi s vysokým obsahem hrubé, ostrohranné čedičové drtě zajišťuje povrchu atraktivní vzhled přírodního kamene. AQUA ČEDIČ je hrubozrnný otevřený povrch s výrazně profilovanou ostrohrannou texturou v barvě čedičového kamene. Výrobky s touto povrchovou úpravou jsou vhodné zejména na kryty s požadavkem na zdrsněný povrch finálního krytu, v památkových rezervacích, v historických centrech měst, u objektů z kamene nebo s kamennou podezdívkou. Povrchová úprava je často používána i pro kombinaci se základní povrchovou úpravou standard, pro vytváření obrazců a plastických reliéfů. Vyrábí se v barvě šedé a v omezeném barevném provedení dle nabídky. Vymývaná Aqua mramor Povrch AQUA MRAMOR patří mezi nadstandardní povrchové úpravy. Použitá technologie vymývání čerstvé betonové směsi s vysokým obsahem hrubé, částečně ostrohranné, mramorové drtě zajišťuje povrchu atraktivní vzhled přírodního mramoru. AQUA MRAMOR je hrubozrnný otevřený povrch s výrazně profilovanou, částečně ostrohrannou texturou, v barvě přírodního bílého mramoru. Výrobky s touto povrchovou úpravou jsou vhodné zejména do méně znečišťovaných míst, kde rozhodujícím požadavkem je estetická kvalita. Nejčastěji bývá AQUA MRAMOR použit na plochách okolo bazénů, na plochách reprezentativního charakteru, nebo v kontrastní kombinaci s povrchem AQUA ČEDIČ. Tento povrch se vyrábí výhradně v barvě šedé a bílé. šedá bílá Vymývaná Aqua pískovec Povrch AQUA PÍSKOVEC patří mezi nadstandardní povrchové úpravy. Tato povrchová úprava je výrobně šedá černá červená hnědá javor okr identická s povrchovou úpravou AQUA ČEDIČ, liší se pouze použitým kamenivem. Pro výrobu produktů se používá hrubé, křemenné kamenivo s přibližně kulovým tvarovým indexem. AQUA PÍSKOVEC je hrubozrnný otevřený povrch s výrazně profilovanou zaoblenou texturou v barvě přírodního světlého křemene. Plochy provedené z produktů s povrchovou úpravou AQUA PÍSKOVEC působí příjemným teplým dojmem. Nejčastěji bývá užit na plochách okolo bazénů a na plochách reprezentativního charakteru, někdy v kombinaci s povrchovou úpravou standard. Vyrábí se v barvě šedé a v omezeném barevném provedení dle nabídky. Ostařovaná Antiko ANTIKO povrchová úprava dodatečně opracovaných jednovrstvých bloků. Nepravidelně strukturované šedá černá červená hnědá javor okr hrany s typicky ostařeným povrchem vytvářejí historizující dojem s přírodním vyzněním dlážděné plochy. Výrobky s touto povrchovou úpravou jsou vhodné zejména do míst s důrazem na zachování historizujícího dojmu a estetické kvality. Jedná se o historické části měst a obcí, popř. na zahrádky stylových restaurací a kaváren. Nejhezčího vzhledu tento povrch dosahuje v barevném provedení Colormix. harmonizovaných euronorem ČSN EN 27

17 COLORMIX - KOMBINACE NĚKOLIKA PIGMENTŮ Harmony Barevného provedení CO- LORMIX HARMONY je dosaženo smícháním červeného, hnědého, okrového a žlutého barevného pigmentu. Výsledný efekt, který působí příjemným teplým dojmem, patří k nejoblíbenějším a nejčastěji používaným barevným kombinacím v kategorii COLORMIX. Rustikal COLORMIX RUSTIKAL je tvořen prolínáním červeného a černého barevného pigmentu. Výsledný barevný efekt působí dojmem dobře vypálené cihly. Barevná kombinace ho předurčuje k použití u neomítaných domů a v místech s nižší mírou výrazné barevné škály. Deserto Barevného provedení COLORMIX DESERTO je dosaženo smícháním javoru a žlutého barevného pigmentu. Barevný odstín působí příjemným teplým dojmem písku či pískovce. Barevná skladba je určena především tam, kde chceme docílit teplého odstínu a nenásilné barevné kombinace. Terraco COLORMIX TERRACO je tvořen prolínáním hnědého a okrového barevného pigmentu. Výsledný barevný efekt působí dojmem jílovité zeminy. Barevná kombinace je vhodná pro všechny, kteří dávají přednost přírodním zemitým barvám. Přírodní barvy zmírňují napětí a celkově uklidňují, proto je tento barevný odstín vhodný pro tvorbu teras a různých zákoutí kolem domu. Noarblanc Barevné provedení CO- LORMIX NOARBLANC je s úspěchem používáno u starších reprezentativních domů, v městských parcích a památkových zónách. Vyvážená barevná skladba, tvořená prolínáním bílé a černé, navozuje pocit relativního stáří dlážděného povrchu. Acero Smícháním barevného pigmentu červené, okrové a javoru je dosaženo příjemně teplého odstínu COLORMIX ACERO. Výsledný efekt působí dojmem letního západu slunce. Barevná kombinace je vhodná do míst, která chceme zvýraznit a prozářit teplými odstíny. Sedona Kombinací světlehnědého a okrového pigmentu vzniká uklidňující barevná kombinace evokující dojem tmavších přírodních sedimentů. V kombinaci s povrchovou úpravou ANTIKO vznikají jedinečné produkty dotvářející libovolnou extravilánovou architektonickou variaci. POZOR: POUZE U POVRCHOVÉ ÚPRAVĚ ANTIKO Mattone Exkluzivní barevné provedení MATTONE je vytvořeno použitím speciálního červeně-cihlového pigmentu Terracota a sekundární povrchové úpravy ANTIKO. Tím je dosažen jedinečný efekt imitující barevnou strukturou a texturou povrchu staré cihly. Produkty v provedení MATTONE jsou s oblibou užívány v historizujících zástavbách u rodinných domků a chalup. POZOR: POUZE U POVRCHOVÉ ÚPRAVĚ ANTIKO U barevných výrobků je plně probarvena vrchní nášlapná vrstva, jádrová vrstva výrobku je pouze tónována. U výrobků neprobarvovaných i probarvovaných se může vyskytnout bílý povlak na nášlapné vrstvě výrobku, který zapříčiňuje barevný rozdíl. Jedná se o tzv. výkvět, který vzniká chemickou reakcí, způsobenou hydratací cementu. Jedná se o jev dočasný a neovlivnitelný. Výkvět není důvodem k reklamaci. Z důvodu použití čistě přírodních materiálů výrobce negarantuje jednotnost barevného odstínu výrobku v průběhu delšího časového období. V případě objednání výrobků v barevném provedení v množství menším než 100 m2 či 250 ks, pokud není zboží skladem, nelze garantovat termín dodání. Při pokládce betonové dlažby v barevném provedení COLORMIX je potřeba dodržovat tato základní pravidla: Při pokládce dlažby v barevném provedení COLORMIX je nutné odebírat a kombinovat dlažební kameny z více palet současně a pokládat je zcela náhodně. Tímto způsobem je dosaženo dokonalé barevné kombinace v celé zpevněné ploše. Při nedodržení tohoto pravidla dochází k nerovnoměrnému probarvení plochy a tím k estetickému znehodnocení celého díla. Při použití COLORMIX je nutno posuzovat nikoliv probarvenost jednotlivých kamenů, vrstev, nebo palet, ale probarvenost celé dlážděné plochy. Speciální technologií použitou při výrobě této dlažby vzniká vždy originální barevná kombinace. 28 harmonizovaných euronorem ČSN EN

18 NATURCOLOR PŘÍRODNÍ VZHLED VÝROBKŮ Speciálně vybrané kombinace pigmentů barev určených pro výrobky, které prochází procesem ostařování. Tyto barevné variace dodávají ostařovaným výrobkům autentický vzhled přírodního kamene. Rozložení barev na výrobcích je zcela nahodilé a vzniká během procesu míchání betonové směsi. Speciální technologií použitou při výrobě těchto produktů vzniká vždy originální barevná kombinace. Proto při využití výrobků v barevném provedení NATURCOLOR je potřeba dodržovat několik základních pravidel. Při kladení prvků v barevném provedení NATURCOLOR je nutné odebírat a kombinovat výrobky z více palet současně a klást je zcela náhodně. Tímto způsobem je dosaženo dokonalé barevné kombinace v rámci celého stavebního díla. Při nedodržení tohoto pravidla dochází k nerovnoměrnému probarvení ploch a tím k estetickému znehodnocení celého díla. U takto probarvených výrobků se může vyskytnout bílý povlak na vrchní vrstvě výrobku, který zapříčiňuje barevný rozdíl. Jedná se o tzv. vápenný výkvět, který vzniká chemickou reakcí, způsobenou hydratací cementu. Jedná se o jev dočasný a neovlivnitelný. Výkvět není důvodem k reklamaci. Z důvodu použití čistě přírodních materiálů výrobce negarantuje jednotnost barevného odstínu výrobku v průběhu delšího časového období. Povrch štípaný Tumble GRES BASANITA CAOBA Povrch standard Reliéf CAOBA PLAYA harmonizovaných euronorem ČSN EN 29

19 VZOROVÉ SKLADBY DLAŽEB CSB- KOST KOST vzor 1 KOST vzor 2 počet ks/m² 35,7 počet ks/bm 5 3,6 počet ks/m² 26,8 8,9 počet ks/bm 5 3,6 KOST vzor 3 KOST vzor 4 počet ks/m² 17,9 17,9 počet ks/bm 2,5 2,5 3,6 počet ks/m² 17,9 17,9 počet ks/bm 2,5 2,5 3,6 KOST vzor 5 KOST vzor 6 počet ks/m² počet ks/bm 1,7 3,3 1,8 1,8 počet ks/m² 17,9 17,9 počet ks/bm 2 2,9 1, harmonizovaných euronorem ČSN EN

20 KOST vzor 7 KOST vzor 8 VZOROVÉ SKLADBY DLAŽEB CSB- KOST počet ks/m² 8,9 26,8 počet ks/bm 2,5 2,5 3,6 počet ks/m² 17,2 18,5 počet ks/bm 2,5 2,5 1,8 1,8 KOST vzor 9 KOST vzor 10 počet ks/m² 11,9 23,8 počet ks/bm 5 počet ks/m² 17,9 17,9 počet ks/bm KOST vzor 11 KOST vzor 12 počet ks/m² 17,9 17,9 počet ks/bm 5 3,6 počet ks/m² 23,8 11,9 počet ks/bm 5 3,6 harmonizovaných euronorem ČSN EN 31

21 VZOROVÉ SKLADBY DLAŽEB CSB- CIHLA CIHLA vzor 1 CIHLA vzor 2 počet ks/m² 50 počet ks/bm 5 počet ks/m² 50 CIHLA vzor 3 CIHLA vzor 4 počet ks/m² 50 počet ks/bm 2,5 počet ks/m² 44,4 11,1 CIHLA vzor 5 CIHLA vzor 6 počet ks/m² počet ks/m² 50 CSB-CIHLA 200 x 100 CSB-KOSTKA 100 x harmonizovaných euronorem ČSN EN

22 CIHLA vzor 7 VZOROVÉ SKLADBY DLAŽEB CSB- CIHLA CIHLA vzor 8 počet ks/m² 44,4 11,1 počet ks/m² 50 CIHLA vzor 9 CIHLA vzor 10 počet ks/m² 33,3 13,3 6,7 počet ks/m² 33,3 16,7 CIHLA vzor 11 CIHLA vzor 12 počet ks/m² 33,3 11,1 11,1 počet ks/m² CSB-CIHLA 200 x 100 CSB-KOSTKA 100 x 100 harmonizovaných euronorem ČSN EN 33

23 VZOROVÉ SKLADBY DLAŽEB CSB- CIHLA CIHLA vzor 13 CIHLA vzor 14 počet ks/m² 38,6 11,4 počet ks/bm 3 2 počet ks/m² CIHLA vzor 15 CIHLA vzor 16 počet ks/m² 33,3 16,7 počet ks/bm 1,7 0,8 počet ks/m² 22,2 22,2 11,1 CIHLA vzor 17 CIHLA vzor 18 počet ks/m² počet ks/m² 12,5 37,5 počet ks/bm 5 CSB-CIHLA 200 x 100 CSB-KOSTKA 100 x harmonizovaných euronorem ČSN EN

24 KOSTKA vzor 1 VZOROVÉ SKLADBY DLAŽEB CSB- KOSTKA KOSTKA vzor 2 počet ks/m² 100 počet ks/m² 100 KOSTKA vzor 3 KOSTKA vzor 4 počet ks/m² 100 počet ks/m² 44,4 55,6 KOSTKA vzor 5 KOSTKA vzor 6 počet ks/m² 62,5 37,5 počet ks/m² harmonizovaných euronorem ČSN EN 35

25 VZOROVÉ SKLADBY DLAŽEB CSB- KOSTKA KOSTKA vzor 7 KOSTKA vzor 8 počet ks/m² 62,5 37,5 počet ks/m² 37,5 62,5 KOSTKA vzor 9 KOSTKA vzor 10 počet ks/m² počet ks/m² 55,6 44,4 KOSTKA vzor 11 KOSTKA vzor 12 počet ks/m² 66,7 33,3 počet ks/m² harmonizovaných euronorem ČSN EN

26 VZOROVÉ SKLADBY DLAŽEB CSB- VARIO VARIO vzor 1 VARIO vzor 2 počet ks/m² 38,9 počet ks/m² 38,9 VARIO vzor 3 VARIO vzor 4 počet ks/m² 38,9 počet ks/m² 38,9 počet ks/bm 6,7 VARIO vzor 5 VARIO vzor 6 počet ks/m² 29,2 9,7 počet ks/m² 19,5 19,5 CSB-VARIO 224 x 112 CSB-VARIO půlka 112 x 112 CSB-VARIO půlka kraj 112 x harmonizovaných euronorem ČSN EN

27 VARIO vzor 7 VARIO vzor 8 VZOROVÉ SKLADBY DLAŽEB CSB - VARIO počet ks/m² 19,5 19,5 počet ks/bm 2,2 počet ks/m² 26,7 12,2 VARIO vzor 9 VARIO vzor 10 počet ks/m² 19,5 19,5 kámen počet ks/m² 19,5 19,5 VARIO vzor 11 VARIO vzor 12 kámen počet ks/m² 25,9 13 kámen počet ks/m² 25,9 13 CSB-VARIO 224 x 112 CSB-VARIO půlka 112 x 112 CSB-VARIO půlka kraj 112 x 112 harmonizovaných euronorem ČSN EN 45

28 VZOROVÉ SKLADBY DLAŽEB CSB- PALTICO PALTICO vzor 1 PALTICO vzor 2 počet ks/m² 37,8 počet ks/bm 4,3 počet ks/m² 37,8 PALTICO vzor 3 PALTICO vzor 4 počet ks/m² 18,9 18,9 počet ks/bm 4,3 počet ks/m² 28,4 9,5 počet ks/bm 4,3 PALTICO vzor 5 PALTICO vzor 6 počet ks/m² 18,9 18,9 počet ks/bm 4,3 počet ks/m² 25,2 12,6 počet ks/bm 4,3 48 harmonizovaných euronorem ČSN EN

29 PALTICO vzor 7 PALTICO vzor 8 VZOROVÉ SKLADBY DLAŽEB CSB- PALTICO počet ks/m² 18,9 18,9 počet ks/bm 4,3 počet ks/m² 18,9 18,9 počet ks/bm 4,3 PALTICO vzor 9 PALTICO vzor 10 počet ks/m² 15,5 23,3 počet ks/bm 4,3 počet ks/m² 25,2 12,6 CSB-PALTICO 230 x 115 CSB-PALTICO kraj 230 x 103 harmonizovaných euronorem ČSN EN 49

30 VZOROVÉ SKLADBY DLAŽEB KOMBINACE DLAŽEB Kombinace vzor 1 Kombinace vzor 2 počet ks/m² 16,7 16,7 počet ks/m² 25 12,5 Kombinace vzor 3 Kombinace vzor 4 počet ks/m² 16,7 16,7 počet ks/m² 16,7 16,7 Kombinace vzor 5 Kombinace vzor 6 počet ks/m² 27,8 11,1 počet ks/m² 25 12,5 CSB-CIHLA 200 x 100 CSB-QUADRO 200 x harmonizovaných euronorem ČSN EN

31 VZOROVÉ SKLADBY DLAŽEB KOMBINACE DLAŽEB Kombinace vzor 7 Kombinace vzor 8 počet ks/m² 33,3 8,3 počet ks/m² 22,2 11,1 11,1 Kombinace vzor 9 Kombinace vzor 10 počet ks/m² ,3 počet ks/m² ,3 Kombinace vzor 11 Kombinace vzor 12 počet ks/m² 37,5 6,3 počet ks/m² CSB-CIHLA 200 x 100 CSB-KOSTKA 100 x 100 CSB-QUADRO 200 x 200 harmonizovaných euronorem ČSN EN 53

32 VZOROVÉ SKLADBY DLAŽEB KOMBINACE DLAŽEB Kombinace vzor 13 Kombinace vzor 14 počet ks/m² 6,3 75 počet ks/m² 6,3 75 Kombinace vzor 15 Kombinace vzor 16 počet ks/m² 25 16,7 8,3 počet ks/m² 25 16,7 8,3 Kombinace vzor 17 Kombinace vzor 18 počet ks/m² 22,2 11,1 11,1 počet ks/m² 16,7 33,3 CSB-CIHLA 200 x 100 CSB-KOSTKA 100 x 100 CSB-KOSTKA 100 x 100 CSB-QUADRO 200 x harmonizovaných euronorem ČSN EN

33 VZOROVÉ SKLADBY DLAŽEB KOMBINACE DLAŽEB Kombinace vzor 19 Kombinace vzor 20 počet ks/m² 16,7 33,3 počet ks/m² 12,5 50 Kombinace vzor 21 Kombinace vzor 22 počet ks/m² 5,6 77,8 počet ks/m² Kombinace vzor 23 Kombinace vzor 24 počet ks/m² počet ks/m² 12, ,5 CSB-CIHLA 200 x 100 CSB-KOSTKA 100 x 100 CSB-KOSTKA 100 x 100 CSB-QUADRO 200 x 200 harmonizovaných euronorem ČSN EN 55

34 POKLÁDKA BETONOVÉ DLAŽBY 1. Úprava pláně Plání je v terminologii dopravních staveb chápána plocha vytvořená skrývkou či násypem zeminy tvořící základ pro konstrukci zpevněné plochy. Pro účely kladení dlažeb je již pláni třeba věnovat zvýšenou pozornost. Kvalita provedení pláně zásadně rozhoduje o dlouhodobé kvalitě celé dlážděné zpevněné plochy. Nedostatky v kvalitě provedení pláně nedokáže eliminovat ani ta nejkvalitnější betonová dlažba. Pláň by měla být provedena dle projektové dokumentace při respektování geologického podloží. Je důležité, aby pláň plnila tyto nejdůležitější funkce: Schopnost buď v přirozeném nebo dohutněném stavu přenášet vyprojektované zatížení konstrukcí zpevněné plochy a odolávat jejím nahodilým zatížením. Rovnoměrné zhutnění a tím zajištění plošné stability konstrukce zpevněné plochy. Soulad s projektovou dokumentací výškově srovnána tak, že její rovina bude rovnoběžná s rovinou budoucího povrchu zpevněné plochy. Provedení z materiálu propustného pro vodu bez nebezpečí sedání s řádným odvodněním pláně. Zvláštní pozornost musí být věnována plochám pláně tvořeným na hlubokých výkopech pro inženýrské sítě. Ty je třeba systematicky hutnit po vrstvách od dna výkopu až po vrchní rovinu pláně. Míra zhutnění povrchu pláně musí vycházet ze statického výpočtu napětí na povrchu pláně vyvozeného konstrukcí zpevněné plochy a jejím nahodilým zatížením. Za minimální míru zhutnění lze označit zhutnění na E def2 = 45MPa (modul přetvárnosti). Budování pláně s vyváženou bilancí zemních prací, tzn. min. náklady na odvoz a dovoz zeminy. 2. Materiál podkladních vrstev 3. Příprava podloží pro kladení dlažeb Pro konstrukce podkladních vrstev se běžně používá: štěrkopísků frakce drcené kamenivo 0-4 mm 4-8 mm 8-16 mm 0-2 mm 2-5 mm 8-16 mm mm mm Úvodem je třeba předeslat, že skladba podkladních vrstev zpevněné plochy je vždy závislá na konkrétních geologických poměrech zeminy pod plání a předpokládaném zatížení budoucí zpevněné plochy. Velký důraz musí být kladen na správné hutnění jednotlivých vrstev podkladních ploch. Zpravidla by to mělo být prováděno po vrstvách max. tloušťky mm. Podkladní vrstvy kopírují spád budoucí zpevněné plochy. Nejvhodnějším materiálem pro kladecí vrstvu je drcené kamenivo frakce 4-8 mm. Jako alternativu lze využít i frakci 2-5 mm. Není vhodné používat frakce s velkým obsahem prachových částic. Kladecí vrstvu navyšujeme o cca 3-5 mm oproti projektu, jelikož finálním hutněním betonové dlažby dochází k poklesu vrchní části kladecí vrstvy. 4. Doporučené skladby podkladních vrstev 4.1. Chodník pro pěší 4.2. Chodník s občasným pojezdem aut do 3,5 t Skladba: vrstva (výška) 1 dlažba (60 mm) 2 kladecí vrstva (30-40 mm) drcené kamenivo 4-8 mm, popř. 2-5 mm 3 nosná vrstva (150 mm) štěrkodrť 0-32 mm 4 hutněná pláň (E def2 = MPa) Skladba: vrstva (výška) dlažba (60-80 mm) kladecí vrstva (30-40 mm) drcené kamenivo 4-8 mm, popř. 2-5 mm nosná vrstva (100 mm) štěrkodrť 0-32 mm roznášecí vrstva (150 mm) štěrkodrť 0-45 mm hutněná pláň (E def2 = 45 MPa) 56 harmonizovaných euronorem ČSN EN

35 POKLÁDKA DLAŽBY 4.3. Plocha pro pojezd vozidel do 3,5 t 4.4. Plocha pro pojezd vozidel nad 3,5 t Skladba: vrstva (výška) 1 dlažba (80 mm) 2 kladecí vrstva (30-40 mm) drcené kamenivo 4-8 mm, popř. 2-5 mm 3 nosná vrstva (150 mm) štěrkodrť 0-32 mm 4 roznášecí vrstva (170 mm) štěrkodrť 0-63 mm, popř mm 5 hutněná pláň (E def2 = 45 MPa) 5 Skladba: vrstva (výška) 1 dlažba (80 mm) 2 kladecí vrstva (30-40 mm) drcené kamenivo 4-8 mm, popř. 2-5 mm 3 nosná vrstva (150 mm) štěrkodrť 0-32 mm 4 roznášecí vrstva (250 mm) štěrkodrť mm 5 hutněná pláň (E def2 = 45 MPa) 5. Kladení dlažeb Podkladní vrstvy se zpravidla zpracovávají pomocí speciální mechanizace Zasypávky po výkopech inženýrských sítí se dle charakteru sítí hutní buď vibračními deskami nebo pěchy. harmonizovaných euronorem ČSN EN 57

36 POKLÁDKA DLAŽBY Jednotlivé podkladní vrstvy se rozprostírají do vyspádovaných latí buď ručně nebo strojně. Zhutnění těchto vrstev se provádí buď vibračními deskami nebo válci s ocelovými obručemi a vibračním účinkem. Vlastní dlažba se pokládá buď ručně nebo strojně. Při kladení je třeba dbát na rovinnost spár a dodržování jednotného rozměru spár. Dlažební kameny nesmějí být ukládány bez možnosti dilatace. Dlažba se klade s cca 3-5mm převýšením oproti obrubníkům. Po položení plochy se spáry zasypou drceným kamenivem frakce 0-2 mm a zhutní se vibrační deskou s polyuretanovou deskou. 58 harmonizovaných euronorem ČSN EN

37 POKLÁDKA BETONOVÉ DLAŽBY 6. Pokládka betonové dlažby v provedení COLORMIX Při pokládce betonové dlažby v barevném provedení COLORMIX je potřeba dodržovat tato základní pravidla: Dlažba se klade na řádně zhutněnou a zarovnanou pláň s cca 3-5mm převýšením oproti obrubníkům. Při kladení je třeba dbát na rovinnost spár a dodržování jednotného rozměru spár. Dlažební kameny nesmějí být ukládány na sraz bez možnosti dilatace. Při pokládce dlažby v barevném provedení COLORMIX je nutné odebírat a kombinovat dlažební kameny z více palet současně a pokládat je zcela náhodně. Tímto způsobem je dosaženo dokonalé barevné kombinace v celé zpevněné ploše (obr. 1). Při nedodržení tohoto pravidla dochází k nerovnoměrnému probarvení plochy a tím k estetickému znehodnocení celé plochy (obr. 2). Při pokládce je nutno dbát na přerušení podélných a příčných průběžných spár u skladebných dlažeb z důvodu zvýšení vodorovné únosnosti krytu. Při použití COLORMIXu je nutno posuzovat nikoliv probarvenost jednotlivých kamenů, vrstev, nebo palet, ale probarvenost celé dlážděné plochy. Speciální technologií použitou při výrobě této dlažby vzniká vždy originální barevná kombinace. správně obr. 1 chybně obr. 2 správně správná pokládka z více palet současně, správné rozložení barev chybně chybná pokládka z jedné palety, vznik jednobarevných ploch harmonizovaných euronorem ČSN EN 59

38 POKLÁDKA BETONOVÉ DLAŽBY 7. Pokládka nepravidelné dlažby CSB - HISTORI a CSB - GRAND HISTORI Pro vytvoření zpevněné plochy z dlažby CSB - HISTORI a CSB - GRAND HISTORI bez dlouhých podélných a příčných spár se musí vždy prohodit dva kameny ve vrstvě na paletě (viz schémata). Tím dosáhneme nepravidelné skladby v celkové ploše. CSB-HISTORI skladba na paletě skladba po prohození kamenů skladba po prohození kamenů v celkové ploše CSB-GRAND HISTORI skladba na paletě skladba pro přerušení dlouhých spár skladba po prohození kamenů v celkové ploše 8. Vápenný výkvět na dlažbě Pro výrobu betonové směsi se používají přírodní materiály, které mohou během dozrávání betonu zapříčinit tvorbu výkvětů na povrchu betonové dlažby. Hlavním činitelem výkvětu je cement. Při jeho hydrataci za určitých okolností může být rozpuštěn v pórové kapalině a následně transportován na povrch betonu. Zde působením oxidu uhličitého je přeměněn na uhličitan vápenatý (vápenec). Výkvěty na povrchu betonových výrobků mají většinou charakter bílých skvrn rozdílného tvaru a velikosti a rozhodně nejsou známkou nedostatečné kvality betonu a nemají vliv na jeho jakost. Jestliže se vápenný výkvět na dlažbě vytvoří, je zpravidla účelné vyčkat určitou dobu. Po delší době beton získává opět obvyklý vzhled, např. v důsledku působení kyselých dešťů. Výkvěty lze taktéž odstranit použitím speciálních chemických prostředků. Foto bez vápenného výkvětu Foto s vápenným výkvětem 60 harmonizovaných euronorem ČSN EN
