1 Velkoplošná dlažba typy dlažeb technické listy vlastnosti a charakteristika barevné a povrchové úpravy colormix - kombinace pigmentů vzorové skladby dlažeb pokládka velkoplošné dlažby

2 BE01 CSB FORMELA I BE02 CSB FORMELA II BE0 CSB FORMELA III BE04 CSB FORMELA IV

3 CSB - FORMELA I BE01 Technické údaje výrobku: Dlažba velkého formátu je vyráběna v rozměrové řadě 00x00 a řadí se do kategorie velkoplošných dlažeb. Jedná se o dvouvrstvou dlažbu vyráběnou technologií vibrolisování. Poskytuje širokou nabídku barevných variací a povrchů. Dlažba je ideální na zpevnění teras, střešních zahrad, chodníků v zahradě a ploch kolem bazénů. Její využití je vhodné i v okolí objektů občanské a bytové výstavby. skladebné rozměry [mm] počet název výrobku výška délka šířka vrstev ks/vrst. ks/m2 CSB - FORMELA I ,10 Skladebné rozměry - tvar výrobku: skladby na paletě 00 řez hranou Kámen FORMELA I Příklady vzorových skladeb: CSB-FORMELA I 00 x 00 harmonizovaných euronorem ČSN EN 6

4 BE02 CSB - FORMELA II Technické údaje výrobku: Dlažba velkého formátu je vyráběna v rozměrové řadě 400x400 a řadí se do kategorie velkoplošných dlažeb. Jedná se o dvouvrstvou dlažbu vyráběnou technologií vibrolisování. Poskytuje širokou nabídku barevných variací a povrchů. Dlažba je ideální na zpevnění teras, střešních zahrad, chodníků v zahradě a ploch kolem bazénů. Její využití je vhodné i v okolí objektů občanské a bytové výstavby. skladebné rozměry [mm] počet název výrobku výška délka šířka vrstev ks/vrst. ks/m2 CSB - FORMELA II ,0 Skladebné rozměry - tvar výrobku: skladby na paletě 400 řez hranou Kámen FORMELA II Příklady vzorových skladeb: CSB-FORMELA II 400 x harmonizovaných euronorem ČSN EN

5 CSB - FORMELA III BE0 Technické údaje výrobku: Dlažba velkého formátu je vyráběna v rozměrové řadě 500x500 mm a řadí se do kategorie velkoplošných dlažeb. Jedná se o dvouvrstvou dlažbu vyráběnou technologií vibrolisování. Poskytuje širokou nabídku barevných variací a povrchů. Dlažba je ideální na zpevnění teras, střešních zahrad, chodníků v zahradě a ploch kolem bazénů. Její využití je vhodné i v okolí objektů občanské a bytové výstavby. skladebné rozměry [mm] počet název výrobku výška délka šířka vrstev ks/vrst. ks/m2 CSB - FORMELA III ,00 Skladebné rozměry - tvar výrobku: skladby na paletě 500 řez hranou Kámen FORMELA III Příklady vzorových skladeb: CSB-FORMELA III 500 x 500 harmonizovaných euronorem ČSN EN 65

6 BE04 CSB - FORMELA IV Technické údaje výrobku: Dlažba velkého formátu je vyráběna v rozměrové řadě 600x400 mm a řadí se do kategorie velkoplošných dlažeb. Jedná se o dvouvrstvou dlažbu vyráběnou technologií vibrolisování. Poskytuje širokou nabídku barevných variací a povrchů. Dlažba je ideální na zpevnění teras, střešních zahrad, chodníků v zahradě a ploch kolem bazénů. Její využití je vhodné i v okolí objektů občanské a bytové výstavby. skladebné rozměry [mm] počet název výrobku výška délka šířka vrstev ks/vrst. ks/m2 CSB - FORMELA IV ,20 CSB - FORMELA IV ,20 Skladebné rozměry - tvar výrobku: skladby na paletě 600 řez hranou Kámen FORMELA IV Příklady vzorových skladeb: CSB-FORMELA IV 600 x harmonizovaných euronorem ČSN EN

7 VLASTNOSTI A CHARAKTERISTIKA Velkoplošná dlažba je vyráběna z vysokohodnotných betonů technologií vibrolisování ve dvou vrstvách. Současným působením tlaku a vibrace je dosaženo optimální míry zhutnění produktů. Vysoká hutnost zajišťuje prvkům vynikající mechanicko-fyzikální vlastnosti: pevnost v příčném tahu odolnost proti působení vody a chemických rozmrazovacích látek odolnost proti obrusu optimální drsnost povrchu vysoká estetická hodnota Dvouvrstvá technologie výroby umožňuje optimální využití dvou typů speciálních betonů, které v kombinaci umožňují vysoce překročit požadavky evropské harmonizované normy ČSN EN 18. Oba typy betonů jsou vzájemně sladěny, tak aby jejich spolupůsobení bylo optimální. Beton spodní vrstvy je složen z hrubozrnných frakcí a svou skladbou je určen k zajištění vysoké pevnosti a odolnosti dlažebních bloků proti mechanickým namáháním. Lícová vrstva je ve standardním provedení tvořena jemnozrnným betonem, který dokonale uzavírá povrch produktů a tím zajišťuje odolnost produktů proti působení vnějších vlivů (vítr, déšť, mráz, voda, rozmrazovací prostředky ) a zároveň vysokou estetickou hodnotu. Velkoplošná dlažba je dodávána v několika tloušťkách, ve čtvercovém či obdélníkovém tvaru, v různých typech povrchů, povrchových úprav a v neposlední řadě ve velké paletě různých barevných odstínů. Široký záběr výrobního programu dává možnost správné volby s ohledem na výsledný estetický a funkční stav dlážděných ploch. Výsledné řešení zpevněné plochy závisí pouze na Vaší fantazii, neboť tyto prvky s volnou vazbou umožňují téměř libovolnou skladbu, včetně kombinace prvků různých velikostí. Velkoplošná dlažba umožňuje v kombinaci tvaru, typu povrchu a barevném odstínu téměř neomezené architektonické ztvárnění zpevněných ploch. Výrobní program velkoplošných dlažeb přináší řešení pro zpevnění exkluzivních prostor teras, střešních zahrad, chodníků a ploch kolem bazénů. Velkoplošná dlažba, tak jako všechny produkty společnosti, jsou vyráběny v systému řízení výroby dle ČSN EN ISO 9001:2001, který je pravidelně kontrolován nezávislým auditem. Od roku 2008 byl taktéž zaveden systém environmentálního managementu ČSN EN ISO :2005. Dlažba je v celém procesu výroby podrobována náročným testům, které jsou prováděny nezávislými akreditovanými laboratořemi. Mnohaleté zkušenosti, kvalitní výrobní stroje, použití vstupních materiálů vysoké jakosti, kontinuální kontrola produkce a zázemí silné společnosti jsou zárukou stabilní kvality dodávaných produktů. harmonizovaných euronorem ČSN EN 67

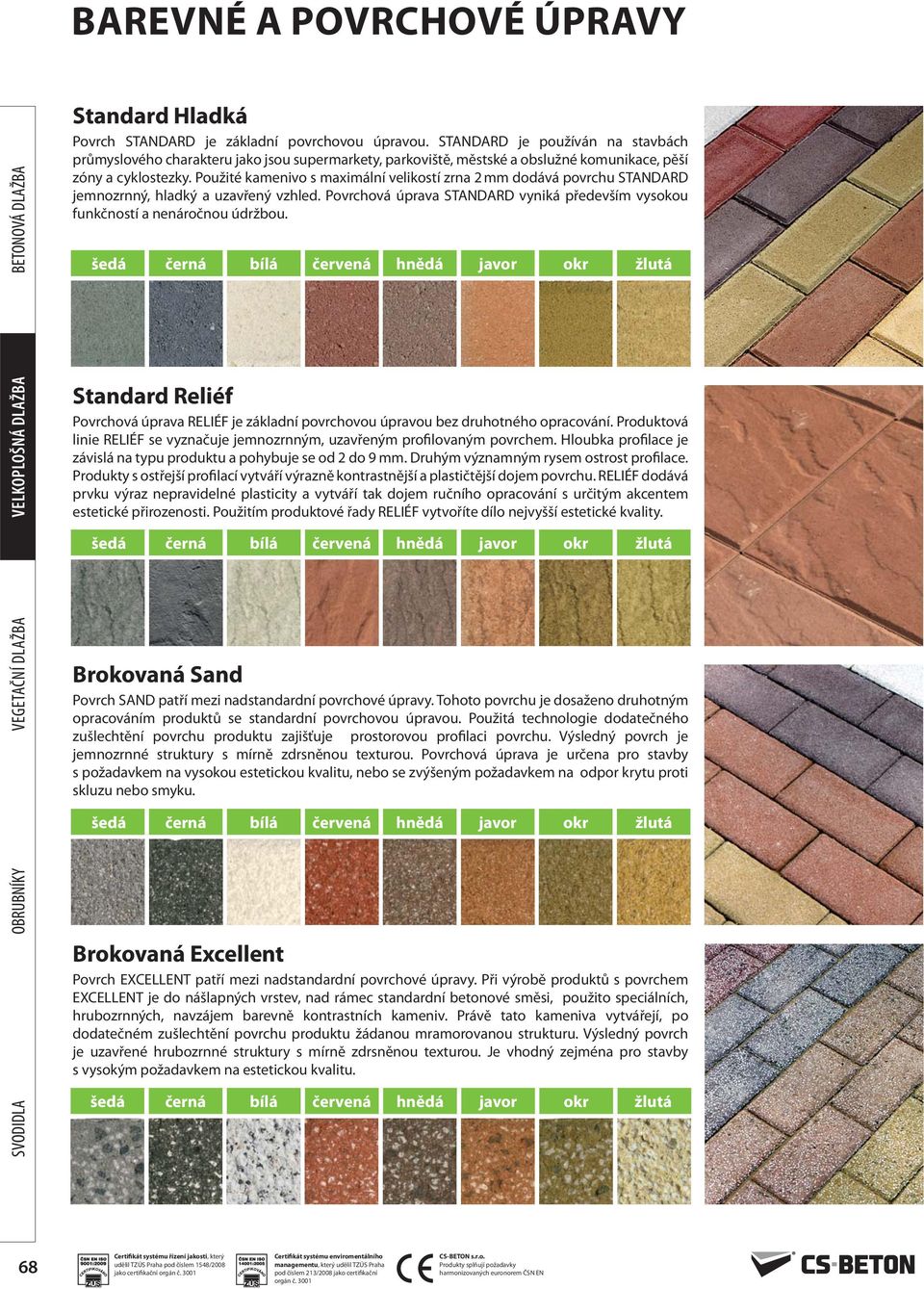

8 BAREVNÉ A POVRCHOVÉ ÚPRAVY Standard Hladká Povrch STANDARD je základní povrchovou úpravou. STANDARD je používán na stavbách průmyslového charakteru jako jsou supermarkety, parkoviště, městské a obslužné komunikace, pěší zóny a cyklostezky. Použité kamenivo s maximální velikostí zrna 2 mm dodává povrchu STANDARD jemnozrnný, hladký a uzavřený vzhled. Povrchová úprava STANDARD vyniká především vysokou funkčností a nenáročnou údržbou. šedá černá bílá červená hnědá javor okr žlutá Standard Reliéf Povrchová úprava RELIÉF je základní povrchovou úpravou bez druhotného opracování. Produktová linie RELIÉF se vyznačuje jemnozrnným, uzavřeným profilovaným povrchem. Hloubka profilace je závislá na typu produktu a pohybuje se od 2 do 9 mm. Druhým významným rysem ostrost profilace. Produkty s ostřejší profilací vytváří výrazně kontrastnější a plastičtější dojem povrchu. RELIÉF dodává prvku výraz nepravidelné plasticity a vytváří tak dojem ručního opracování s určitým akcentem estetické přirozenosti. Použitím produktové řady RELIÉF vytvoříte dílo nejvyšší estetické kvality. šedá černá bílá červená hnědá javor okr žlutá Brokovaná Sand Povrch SAND patří mezi nadstandardní povrchové úpravy. Tohoto povrchu je dosaženo druhotným opracováním produktů se standardní povrchovou úpravou. Použitá technologie dodatečného zušlechtění povrchu produktu zajišťuje prostorovou profilaci povrchu. Výsledný povrch je jemnozrnné struktury s mírně zdrsněnou texturou. Povrchová úprava je určena pro stavby s požadavkem na vysokou estetickou kvalitu, nebo se zvýšeným požadavkem na odpor krytu proti skluzu nebo smyku. šedá černá bílá červená hnědá javor okr žlutá Brokovaná Excellent Povrch EXCELLENT patří mezi nadstandardní povrchové úpravy. Při výrobě produktů s povrchem EXCELLENT je do nášlapných vrstev, nad rámec standardní betonové směsi, použito speciálních, hrubozrnných, navzájem barevně kontrastních kameniv. Právě tato kameniva vytvářejí, po dodatečném zušlechtění povrchu produktu žádanou mramorovanou strukturu. Výsledný povrch je uzavřené hrubozrnné struktury s mírně zdrsněnou texturou. Je vhodný zejména pro stavby s vysokým požadavkem na estetickou kvalitu. šedá černá bílá červená hnědá javor okr žlutá 68 harmonizovaných euronorem ČSN EN

9 BAREVNÉ A POVRCHOVÉ ÚPRAVY Vymývaná Drena Povrch DRENA patří mezi nadstandardní povrchové úpravy. Při výrobě produktů v povrchové úpravě DRENA je použito speciální hrubozrnné betonové směsi, která vytváří otevřený, do značné míry plastický povrch. Výrobek s touto povrchovou úpravou je vhodný do míst s požadavkem na vysoký odpor proti smyku. Vyrábí se v barvě šedé a v omezeném barevném provedení dle nabídky. šedá černá hnědá javor okr žlutá Vymývaná Aqua čedič Povrch AQUA ČEDIČ patří mezi nadstandardní šedá černá červená hnědá javor okr povrchové úpravy. Použitá technologie vymývání čerstvé betonové směsi s vysokým obsahem hrubé, ostrohranné čedičové drtě zajišťuje povrchu atraktivní vzhled přírodního kamene. AQUA ČEDIČ je hrubozrnný otevřený povrch s výrazně profilovanou ostrohrannou texturou v barvě čedičového kamene. Výrobky s touto povrchovou úpravou jsou vhodné zejména na kryty s požadavkem na zdrsněný povrch finálního krytu, v památkových rezervacích, v historických centrech měst, u objektů z kamene nebo s kamennou podezdívkou. Povrchová úprava je často používána i pro kombinaci se základní povrchovou úpravou standard, pro vytváření obrazců a plastických reliéfů. Vyrábí se v barvě šedé a v omezeném barevném provedení dle nabídky. Vymývaná Aqua mramor Povrch AQUA MRAMOR patří mezi nadstandardní povrchové úpravy. Použitá technologie vymývání čerstvé betonové směsi s vysokým obsahem hrubé, částečně ostrohranné, mramorové drtě zajišťuje povrchu atraktivní vzhled přírodního mramoru. AQUA MRAMOR je hrubozrnný otevřený povrch s výrazně profilovanou, částečně ostrohrannou texturou, v barvě přírodního bílého mramoru. Výrobky s touto povrchovou úpravou jsou vhodné zejména do méně znečišťovaných míst, kde rozhodujícím požadavkem je estetická kvalita. Nejčastěji bývá AQUA MRAMOR použit na plochách okolo bazénů, na plochách reprezentativního charakteru, nebo v kontrastní kombinaci s povrchem AQUA ČEDIČ. Tento povrch se vyrábí výhradně v barvě šedé a bílé. šedá bílá Vymývaná Aqua pískovec Povrch AQUA PÍSKOVEC patří mezi nadstandardní povrchové úpravy. Tato povrchová úprava je výrobně šedá černá červená hnědá javor okr identická s povrchovou úpravou AQUA ČEDIČ, liší se pouze použitým kamenivem. Pro výrobu produktů se používá hrubé, křemenné kamenivo s přibližně kulovým tvarovým indexem. AQUA PÍSKOVEC je hrubozrnný otevřený povrch s výrazně profilovanou zaoblenou texturou v barvě přírodního světlého křemene. Plochy provedené z produktů s povrchovou úpravou AQUA PÍSKOVEC působí příjemným teplým dojmem. Nejčastěji bývá užit na plochách okolo bazénů a na plochách reprezentativního charakteru, někdy v kombinaci s povrchovou úpravou standard. Vyrábí se v barvě šedé a v omezeném barevném provedení dle nabídky. harmonizovaných euronorem ČSN EN 69

10 COLORMIX - KOMBINACE NĚKOLIKA PIGMENTŮ Harmony Barevného provedení CO- LORMIX HARMONY je dosaženo smícháním červeného, hnědého, okrového a žlutého barevného pigmentu. Výsledný efekt, který působí příjemným teplým dojmem, patří k nejoblíbenějším a nejčastěji používaným barevným kombinacím v kategorii COLORMIX. Noarblanc Barevné provedení CO- LORMIX NOARBLANC je s úspěchem používáno u starších reprezentativních domů, v městských parcích a památkových zónách. Vyvážená barevná skladba, tvořená prolínáním bílé a černé, navozuje pocit relativního stáří dlážděného povrchu. Rustikal COLORMIX RUSTIKAL je tvořen prolínáním červeného a černého barevného pigmentu. Výsledný barevný efekt působí dojmem dobře vypálené cihly. Barevná kombinace ho předurčuje k použití u neomítaných domů a v místech s nižší mírou výrazné barevné škály. Acero Smícháním barevného pigmentu červené, okrové a javoru je dosaženo příjemně teplého odstínu COLORMIX ACERO. Výsledný efekt působí dojmem letního západu slunce. Barevná kombinace je vhodná do míst, která chceme zvýraznit a prozářit teplými odstíny. Deserto Barevného provedení COLORMIX DESERTO je dosaženo smícháním javoru a žlutého barevného pigmentu. Barevný odstín působí příjemným teplým dojmem písku či pískovce. Barevná skladba je určena především tam, kde chceme docílit teplého odstínu a nenásilné barevné kombinace. Terraco COLORMIX TERRACO je tvořen prolínáním hnědého a okrového barevného pigmentu. Výsledný barevný efekt působí dojmem jílovité zeminy. Barevná kombinace je vhodná pro všechny, kteří dávají přednost přírodním zemitým barvám. Přírodní barvy zmírňují napětí a celkově uklidňují, proto je tento barevný odstín vhodný pro tvorbu teras a různých zákoutí kolem domu. U barevných výrobků je plně probarvena vrchní nášlapná vrstva, jádrová vrstva výrobku je pouze tónována. U výrobků neprobarvovaných i probarvovaných se může vyskytnout bílý povlak na nášlapné vrstvě výrobku, který zapříčiňuje barevný rozdíl. Jedná se o tzv. výkvět, který vzniká chemickou reakcí, způsobenou hydratací cementu. Jedná se o jev dočasný a neovlivnitelný. Výkvět není důvodem k reklamaci. Z důvodu použití čistě přírodních materiálů výrobce negarantuje jednotnost barevného odstínu výrobku v průběhu delšího časového období. V případě objednání výrobků v barevném provedení v množství menším než 100 m2 či 250 ks, pokud není zboží skladem, nelze garantovat termín dodání. Při pokládce betonové dlažby v barevném provedení COLORMIX je potřeba dodržovat tato základní pravidla: Při pokládce dlažby v barevném provedení COLORMIX je nutné odebírat a kombinovat dlažební kameny z více palet současně a pokládat je zcela náhodně. Tímto způsobem je dosaženo dokonalé barevné kombinace v celé zpevněné ploše. Při nedodržení tohoto pravidla dochází k nerovnoměrnému probarvení plochy a tím k estetickému znehodnocení celého díla. Při použití COLORMIX je nutno posuzovat nikoliv probarvenost jednotlivých kamenů, vrstev, nebo palet, ale probarvenost celé dlážděné plochy. Speciální technologií použitou při výrobě této dlažby vzniká vždy originální barevná kombinace. 70 harmonizovaných euronorem ČSN EN

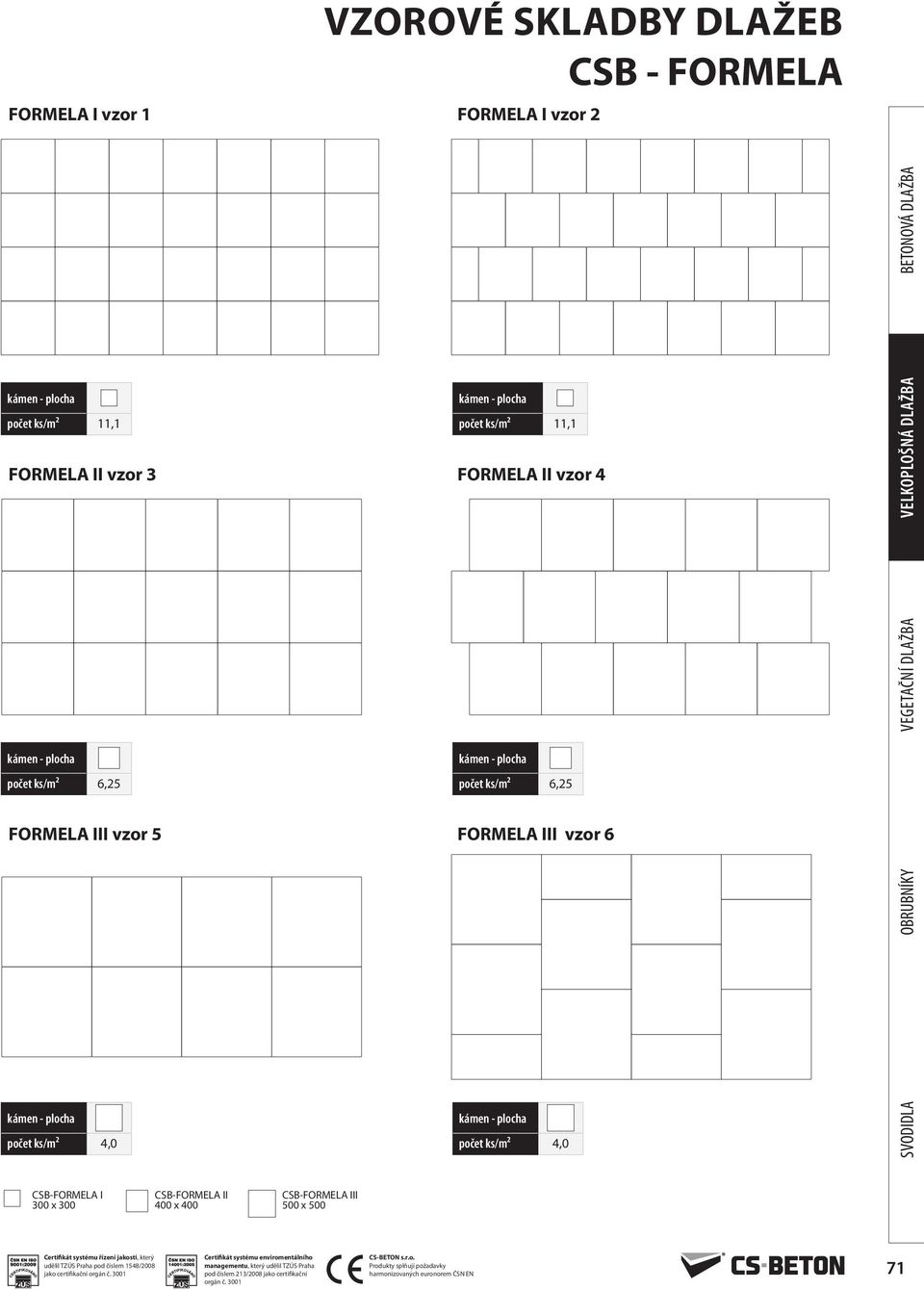

11 FORMELA I vzor 1 VZOROVÉ SKLADBY DLAŽEB CSB - FORMELA FORMELA I vzor 2 počet ks/m² 11,1 počet ks/m² 11,1 FORMELA II vzor FORMELA II vzor 4 počet ks/m² 6,25 počet ks/m² 6,25 FORMELA III vzor 5 FORMELA III vzor 6 počet ks/m² 4,0 počet ks/m² 4,0 CSB-FORMELA I 00 x 00 CSB-FORMELA II 400 x 400 CSB-FORMELA III 500 x 500 harmonizovaných euronorem ČSN EN 71

12 VZOROVÉ SKLADBY DLAŽEB CSB - FORMELA FORMELA IV vzor 7 FORMELA IV vzor 8 počet ks/m² 4,16 počet ks/m² 4,16 FORMELA I vzor 9 FORMELA II vzor 10 počet ks/m² 5,55 5,55 počet ks/m²,1,1 FORMELA III vzor 11 FORMELA IV vzor 12 počet ks/m² 2 2 počet ks/m² 2,08 2,08 CSB-FORMELA I 00 x 00 CSB-FORMELA II 400 x 400 CSB-FORMELA III 500 x 500 CSB-FORMELA IV 600 x harmonizovaných euronorem ČSN EN

13 Kombinace vzor 1 VZOROVÉ SKLADBY DLAŽEB KOMBINACE DLAŽEB Kombinace vzor 2 počet ks/m² 7,69 7,69 počet ks/m² 5,55 22,20 5,55 Kombinace vzor Kombinace vzor 4 počet ks/m² 5,55 5,55 11,1 5,55 počet ks/m² 1,92 17,0 Kombinace vzor 5 Kombinace vzor 6 počet ks/m² 4,16 8, počet ks/m² 2,5 2,5 CSB-KOSKA 100 x 100 CSB-CIHLA 200 x 100 CSB-QUADRO 200 x 200 CSB-FORMELA I 00 x 00 CSB-FORMELA II 400 x 400 CSB-FORMELA IV 600 x 400 harmonizovaných euronorem ČSN EN 7

14 VZOROVÉ SKLADBY DLAŽEB KOMBINACE DLAŽEB Kombinace vzor 7 Kombinace vzor 8 počet ks/m² 4 4 počet ks/m²,57,57 Kombinace vzor 9 Kombinace vzor 10 počet ks/m² 2,77 8, počet ks/m² 2,77 11,11 8, Kombinace vzor 11 Kombinace vzor 12 počet ks/m² počet ks/m² 2,04 24,48 CSB-KOSKA 100 x 100 CSB-CIHLA 200 x 100 CSB-QUADRO 200 x 200 CSB-FORMELA II 400 x 400 CSB-FORMELA III 500 x 500 CSB-FORMELA IV 600 x harmonizovaných euronorem ČSN EN

15 POKLÁDKA VELKOPLOŠNÉ DLAŽBY 1. Úprava pláně Plání je v terminologii dopravních staveb chápána plocha vytvořená skrývkou či násypem zeminy tvořící základ pro konstrukci zpevněné plochy. Pro účely kladení dlažeb je již pláni třeba věnovat zvýšenou pozornost. Kvalita provedení pláně zásadně rozhoduje o dlouhodobé kvalitě celé dlážděné zpevněné plochy. Nedostatky v kvalitě provedení pláně nedokáže eliminovat ani ta nejkvalitnější betonová dlažba. Pláň by měla být provedena dle projektové dokumentace při respektování geologického podloží. Je důležité, aby pláň plnila tyto nejdůležitější funkce: Schopnost buď v přirozeném nebo dohutněném stavu přenášet vyprojektované zatížení konstrukcí zpevněné plochy a odolávat jejím nahodilým zatížením. Rovnoměrné zhutnění a tím zajištění plošné stability konstrukce zpevněné plochy. Soulad s projektovou dokumentací výškově srovnána tak, že její rovina bude rovnoběžná s rovinou budoucího povrchu zpevněné plochy. Provedení z materiálu propustného pro vodu bez nebezpečí sedání s řádným odvodněním pláně. Zvláštní pozornost musí být věnována plochám pláně tvořeným na hlubokých výkopech pro inženýrské sítě. Ty je třeba systematicky hutnit po vrstvách od dna výkopu až po vrchní rovinu pláně. Míra zhutnění povrchu pláně musí vycházet ze statického výpočtu napětí na povrchu pláně vyvozeného konstrukcí zpevněné plochy a jejím nahodilým zatížením. Za minimální míru zhutnění lze označit zhutnění na E def2 = 45 MPa (modul přetvárnosti). Budování pláně s vyváženou bilancí zemních prací, tzn. min. náklady na odvoz a dovoz zeminy. 2. Materiál podkladních vrstev. Příprava podloží pro kladení dlažeb Pro konstrukce podkladních vrstev se běžně používá: štěrkopísků frakce drcené kamenivo 0-4 mm 4-8 mm 8-16 mm 0-2 mm 2-5 mm 8-16 mm 16-2 mm 2-6 mm Úvodem je třeba předeslat, že skladba podkladních vrstev zpevněné plochy je vždy závislá na konkrétních geologických poměrech zeminy pod plání a předpokládaném zatížení budoucí zpevněné plochy. Velký důraz musí být kladen na správné hutnění jednotlivých vrstev podkladních ploch. Zpravidla by to mělo být prováděno po vrstvách max. tloušťky mm. Podkladní vrstvy kopírují spád budoucí zpevněné plochy. Nejvhodnějším materiálem pro kladecí vrstvu je drcené kamenivo frakce 4-8 mm. Jako alternativu lze využít i frakci 2-5 mm. Není vhodné používat frakce s velkým obsahem prachových částic. 4. Doporučené skladby podkladních vrstev Chodník pro pěší Plocha v interiéru TLOUŠŤKA VRSTVY DLAŽBA mm KLADECÍ VRSTVA, DRCENÉ KAMENIVO 50 mm DK 4-8 mm, popř. 2-5 mm NOSNÁ VRSTVA, ŠTĚRKODRŤ 200 mm ŠD 0-2 mm HUTNĚNÁ PLÁŇ E def2 = 0-45 MPa DLAŽBA STAVEBNÍ LEPIDLO BETONOVÁ KONSTRUKCE PODLAHY TLOUŠŤKA VRSTVY mm 50 mm Chodník s občasným pojezdem aut do,5 t Plocha na terasách, lodžiích a střechách TLOUŠŤKA VRSTVY DLAŽBA mm KLADECÍ VRSTVA, DRCENÉ KAMENIVO 50 mm DK 4-8 mm, popř. 2-5 mm NOSNÁ VRSTVA, PODKLADNÍ BETON 100 mm ROZNÁŠECÍ VRSTVA, ŠTĚRKODRŤ ŠD 0-45 mm HUTNĚNÁ PLÁŇ E def2 = 45 MPa 150 mm TLOUŠŤKA VRSTVY DLAŽBA mm PLASTOVÝ TERČ BETONOVÁ KONSTRUKCE PODLAHY harmonizovaných euronorem ČSN EN 75

16 POKLÁDKA VELKOPLOŠNÉ DLAŽBY 5. Kompletační materiál půdorys: Plastový terč 45 půdorys: Vyrovnávací plastová podložka pohled boční:,5 Ø Ø Vápenný výkvět na dlažbě Pro výrobu betonové směsi se používají přírodní materiály, které mohou během dozrávání betonu zapříčinit tvorbu výkvětů na povrchu betonové dlažby. Hlavním činitelem výkvětu je cement. Při jeho hydrataci za určitých okolností může být rozpuštěn v pórové kapalině a následně transportován na povrch betonu. Zde působením oxidu uhličitého je přeměněn na uhličitan vápenatý (vápenec). Výkvěty na povrchu betonových výrobků mají většinou charakter bílých skvrn rozdílného tvaru a velikosti a rozhodně nejsou známkou nedostatečné kvality betonu a nemají vliv na jeho jakost. Jestliže se vápenný výkvět na dlažbě vytvoří, je zpravidla účelné vyčkat určitou dobu. Po delší době beton získává opět obvyklý vzhled, např. v důsledku působení kyselých dešťů. Výkvěty lze taktéž odstranit použitím speciálních chemických prostředků. 24 pohled boční: Ø147 Ø147 Foto bez vápenného výkvětu Foto s vápenným výkvětem 76 harmonizovaných euronorem ČSN EN
