1 Spiral Anksys Wool injektované kotvení minerální vlny (MW) Kotva Spiral Anksys Wool, typ SA-W/SM70, je určena pro kotvení nových a sanaci stávajících vnějších kontaktních zateplovacích systémů (ETICS) na bázi minerální vlny (MW) k podkladové konstrukci z betonu, plné cihly, duté cihly a pórobetonu. Kotva Spiral Anksys Wool, typ SA-W/SM70, se skládá z kotvicího kovového svitku SA-W průměru 14 mm, který je opatřen integrovaným plastovým lemem, a závrtného modulu SM70 s průměrem 70 mm. Injektáž kotev SA-W/SM70 se provádí výhradně expanzní výplňovou hmotou Spiral Anksys Foam, typ SAF3. Systém je certifikován dle evropské směrnice pro speciální kotvení CUAP 06.01/32.

2 Spiral Anksys Wool injektované kotvení minerální vlny (MW) kotvení nových zateplovacích systémů ETICS na bázi MW zdvojování zateplovacích systémů MW+MW / EPS+MW kotvení fasád s vysokým zatížením kotvení izolací pasivních a nízkoenergetických domů zabezpečení izolací dřevostaveb a rámových konstrukcí kotvení sendvičových izolací typu Velox

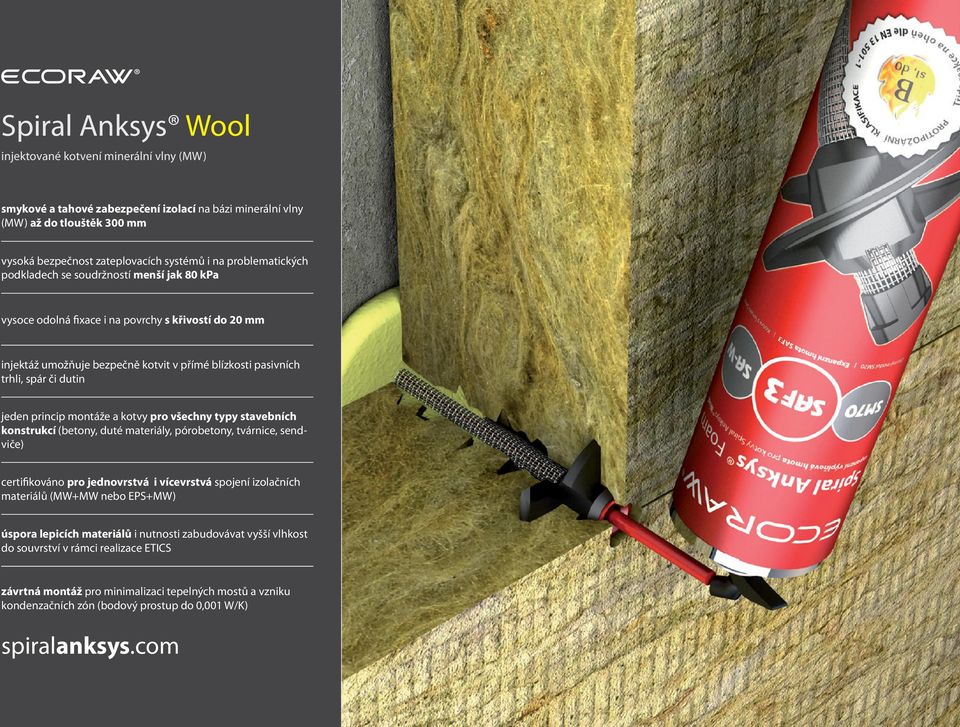

3 Spiral Anksys Wool injektované kotvení minerální vlny (MW) smykové a tahové zabezpečení izolací na bázi minerální vlny (MW) až do tlouštěk 300 mm vysoká bezpečnost zateplovacích systémů i na problematických podkladech se soudržností menší jak 80 kpa vysoce odolná fixace i na povrchy s křivostí do 20 mm injektáž umožňuje bezpečně kotvit v přímé blízkosti pasivních trhli, spár či dutin jeden princip montáže a kotvy pro všechny typy stavebních konstrukcí (betony, duté materiály, pórobetony, tvárnice, sendviče) certifikováno pro jednovrstvá i vícevrstvá spojení izolačních materiálů (MW+MW nebo EPS+MW) úspora lepicích materiálů i nutnosti zabudovávat vyšší vlhkost do souvrství v rámci realizace ETICS závrtná montáž pro minimalizaci tepelných mostů a vzniku kondenzačních zón (bodový prostup do 0,001 W/K)

4 Spiral Anksys Wool injektované kotvení minerální vlny (MW) Ochrana vůči síle větru a opakovaným zatížením Ochrana vůči vlastní váze a deformaci ETICS Dynamická a termo-izolační ochrana ETICS průměrná odolnost 750 N na kotvu bez ohledu na ukotvení ve spáře či v ploše izolační desky MW 10x nižší deformace při zatížení větrem než u mechanických systémů kotvení (průměrný posun do 3 mm) vykrytí nejvyšších větrných zatížení v počtu max. 8 kotev/ m 2 první technologie certifikovaná pro smyková zatížení odolnost vůči smyku až 20 kg na kotevní místo při posunu do 1 mm deklarace smykové únosnosti nových ETICS až 160 kg/m 2 deklarace smykové únosnosti až 120 kg/m 2 u zdvojených zateplovacích systémů ETICS komplexní fixace izolantů na podkladech s nerovností do 20 mm, včetně kotvení na podkladech se soudržností menší 80 kpa odolnost vůči dynamickému zatížení větrem až 5,5 kpa eliminace tepelných mostů a kondenzačních zón v rámci závrtné, injektované montáže

5 SM70 Spiral Anksys Wool injektované kotvení minerální vlny (MW) Závrtný modul SM70 pro zvýšení tahových a smykových sil v izolaci MW, průměr 70 mm, materiál PA6 SMT Montážní unašeč SMT unašeč pro uchycení do AKU vrtačky pro instalaci závrtného modulu SM70 SA-W Kotva s lemem SA-W kotva s ABS lemem pro uchycení závrtného modulu, délka mm pro kotevní izolací MW Aplikační přípravek SAT přípravek s úderovou částí pro osazení kotev SA-W, dodávané délky 150 mm, 200 mm a 250 mm SAT Expanzní výplňová hmota SAF3 materiál pro injektáž na bázi polyuretanu s třídou reakce na oheň B - s1, d0 o objemu 750 ml SAF3

6 Kotva s lemem SA-W kotva s ABS lemem pro uchycení závrtného modulu délka mm pro kotevní izolací MW Název výrobku Vnější průměr Délka Balení SA-W/180 Ø 14 mm / 19 mm 180 mm 300 ks SA-W/200 Ø 14 mm / 19 mm 200 mm 300 ks SA-W/220 Ø 14 mm / 19 mm 220 mm 250 ks SA-W/240 Ø 14 mm / 19 mm 240 mm 250 ks SA-W/250 Ø 14 mm / 19 mm 250 mm 250 ks SA-W/260 Ø 14 mm / 19 mm 260 mm 250 ks SA-W/280 Ø 14 mm / 19 mm 280 mm 200 ks SA-W/300 Ø 14 mm / 19 mm 300 mm 300 ks SA-W/320 Ø 14 mm / 19 mm 320 mm 300 ks

7 Závrtný modul SM70 pro zvýšení tahových a smykových sil v izolaci MW, průměr 70 mm, materiál PA6 Kód výrobku Průměr modulu Výška modulu Balení modulu SM70 70 mm 30 mm 250 ks

8 Expanzní výplňová hmota SAF3 Profesionální expanzní hmota SAF3 pro systémy Spiral Anksys Wool v rámci kotvení stavebních izolací na bázi minerální vlny (MW). Hmota SAF3 má protipožární klasifikací B s1,d0 dle EN a je vhodná pro veškeré druhy aplikací, včetně možností provádění sanací zateplovacích systémů a jejich zdvojování. SAF3 se vyznačuje vysokotlakou aplikací s expanzí až 200% a účinnou smykovou pevností. Tyto vlastnosti umožňují její využití pro zateplovací systémy s vysokým návrhovým zatížením (maximální ochrana izolací vůči sání větru i vlastní váze). Kód výrobku Objem Aplikační hadička Balení SAF3 750 ml La + 20 mm 12 ks

9 Specifikace expanzních hmot SAF3 v rámci kotvicích systémů Spiral Anksys Wool Systémová specifikace Typ expanzní hmoty Spiral Anksys Foam SAF3 Typ kotvy Spiral Anksys Wool, SA-W/SM70 Evropská certifikace ETA 13/0527 dle směrnice CUAP 06.01/32 Speciální kotvení zateplovacích systémů CE značení produktu Prohlášení o vlastnostech SA CPD Certifikováno pro zatížení Horizontální a vertikální zatížení zateplovacích systémů na bázi pěnového polystyrenu a minerální vlny Technická specifikace Typ kotvených izolací EPS F, EPS Grafit, PIR, XPS, MW Kategorie konstrukcí A/B/C/E/O dle ETA 13/0527 Klasifikace reakce na oheň protipožární B s1,d0 dle EN Tepelná vodivost expanzní hmoty 0,033-0,035 W/m.K Bodový prostup tepla 0,001 W/K při zapuštění Z MIN 14 mm Expanze injektáže 200% Minimální přídržnost k podkladu (A/B/C/E/O) min. 0,060 N/mm2 Charakteristická únosnost v betonu / A 0,75 kn Charakteristická únosnost v plné cihle / B 0,90 kn Charakteristická únosnost v duté cihle / C 0,90 kn Charakteristická únosnost v pórobetonu / E 0,90 kn Charakteristická odolnost celkového spoje / O 0,60 kn s účinností expanzního terče/ 0,25 kn bez účinnosti expanzního terče Průměrná hodnota protažení v ploše R PANEL / ve spáře R JOINT 0,75 kn při posunu do 3,15 mm / 0,75 kn při posunu do 3,55 mm Charakteristické smykové zatížení jedné izolační vrstvy 0,20 kn na kotevní místo / při posunu do 1 mm Charakteristické smykové zatížení při zdvojení 0,15 kn na kotevní místo / při posunu do 1 mm Aplikační specifikace Způsob aplikace manuální trubičkový aplikátor Objem láhve / hnací plyn 750 ml / bez CFC Obsah balení 12 kusů / kartonová krabice Aplikační teplota +5 C až + 30 C Teplotní odolnost -40 C až + 90 C Skladovací teplota / pracovní teplota obsahu láhve +10 C až + 25 C Expirace / skladovatelnost 16 měsíců

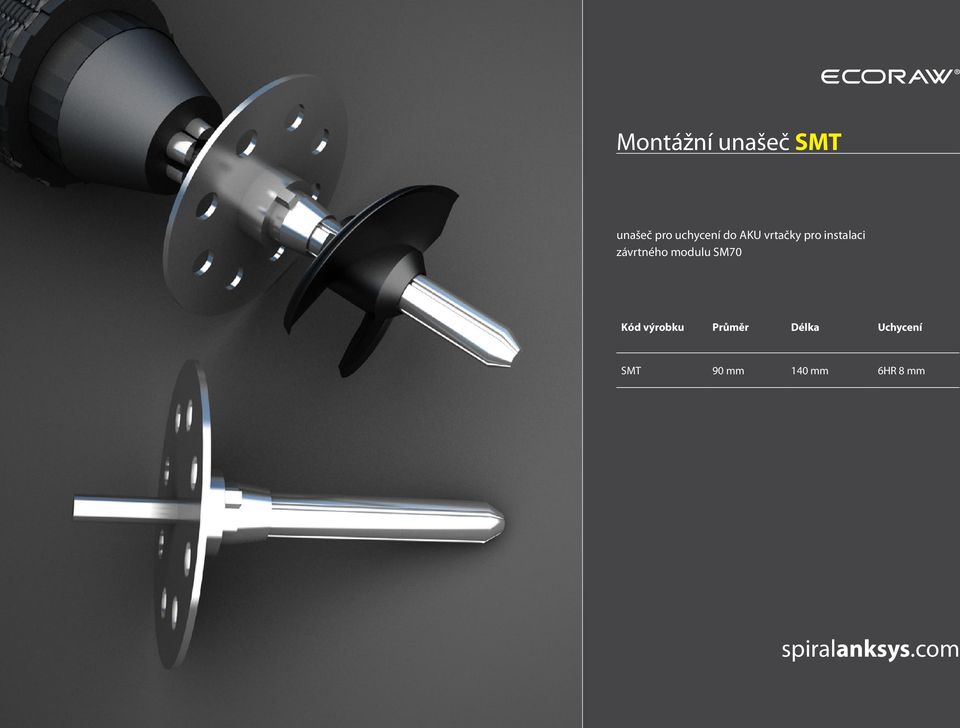

10 Montážní unašeč SMT unašeč pro uchycení do AKU vrtačky pro instalaci závrtného modulu SM70 Kód výrobku Průměr Délka Uchycení SMT 90 mm 140 mm 6HR 8 mm

11 Aplikační přípravek SAT přípravek s úderovou částí pro osazení kotev SA-W dodávané délky 150 mm, 200 mm a 250 mm Kód výrobku Délka Distanční prstenec SAT/ mm 12 mm SAT/ mm 12 mm SAT/ mm 12 mm

12 Montážní sada SMT/SAT Kód výrobku Obsah Balení Sada SMT/SAT150 1x unašeč SMT, 2x aplikační přípravek SAT 150 Sada SMT/SAT200 1x unašeč SMT, 2x aplikační přípravek SAT 200 Sada SMT/SAT250 1x unašeč SMT, 2x aplikační přípravek SAT 250

13 Přehled technických parametrů pro statické posuzování a návrh Spiral Anksys & Spiral Anksys Wool La Jednovrstvé izolace EPS kotvení nových zateplovacích systémů na bázi EPS SSAF dnom d0 kotvicí systém Spiral Anksys typ kotvy SA15+ s injektáží hmotami SAF1/SAF3 rozsah kotvení mm izolanty EPS s min. CS(10) 70 kpa a0 hef a1 hfix h h1 Zmin La Jednovrstvé izolace MW kotvení nových zateplovacích systémů na bázi MW SSAF dnom d0 dp kotvicí systém Spiral Anksys Wool typ kotvy SA-W/SM70 s injektáží hmotou SAF3 rozsah kotvení mm izolanty MW s min. TR 10 kpa a0 hef a1 hfix h h1 Zmin La Vícevrstvé izolace EPS+EPS zdvojování zateplovacích systémů na bázi EPS SSAF dnom d0 kotvicí systém Spiral Anksys typ kotvy SA15+ s injektáží hmotami SAF1/SAF3 rozsah kotvení mm izolanty EPS s min. CS(10) 70 kpa hef a0 a1 hfix,1 a2 a3 a4 hfix,2 a5 a6 h h1 Zmin La Vícevrstvé izolace MW+MW/EPS+MW zdvojování zateplovacích systémů na bázi MW SSAF dnom d0 dp kotvicí systém Spiral Anksys Wool typ kotvy SA-W/SM70 s injektáží hmotou SAF3 rozsah kotvení mm izolanty MW s min. TR 10 kpa a2 a4 a5 a6 hef a0 a1 hfix,1 a3 hfix,2 h h1 Zmin ECORAW.RDP s.r.o., Televizní 2618, Rožnov pod Radhoštěm, Česká republika IČ: , DIČ: CZ , info@ecoraw.eu, Internet:
