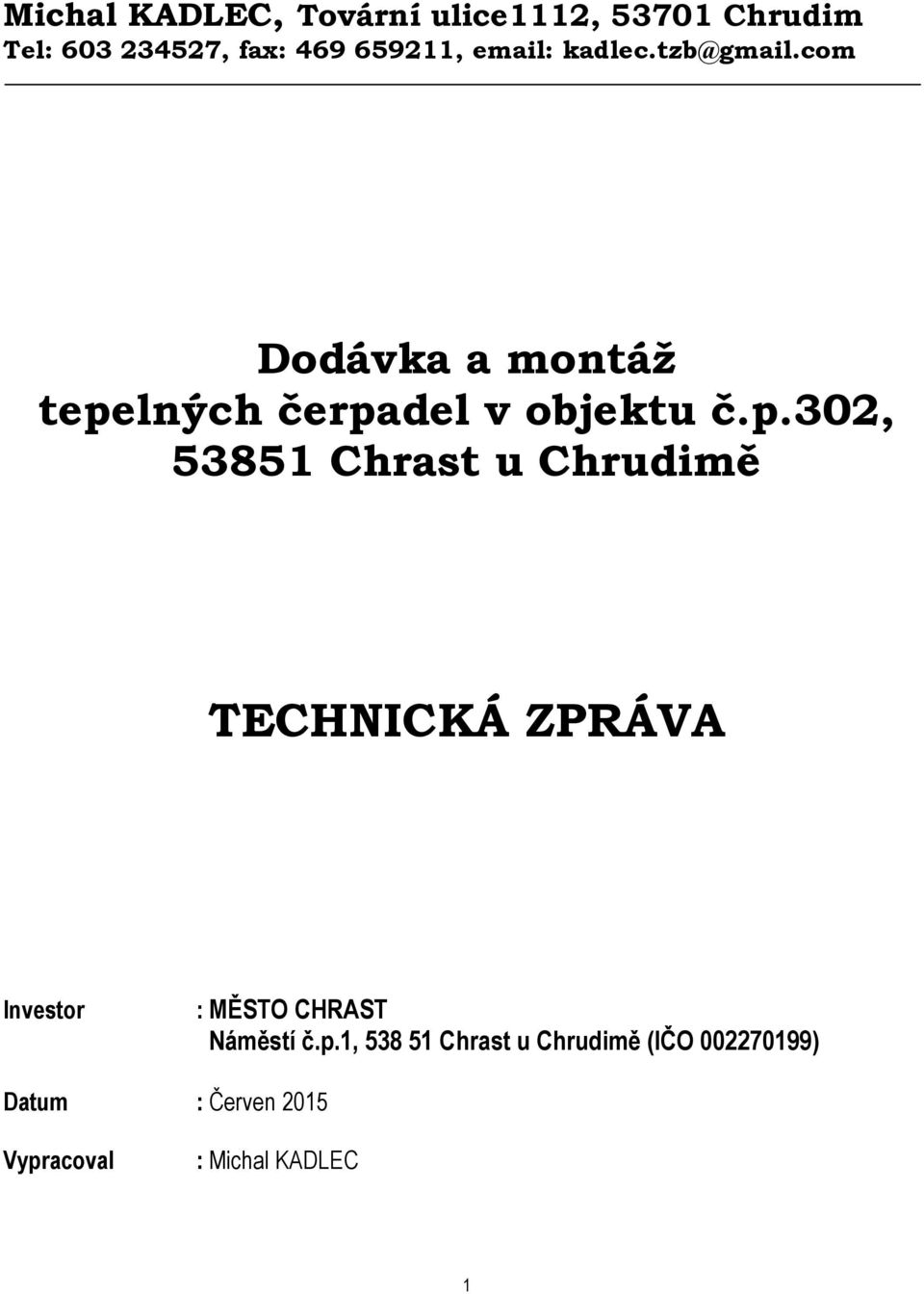

1 Michal KADLEC, Tovární ulice1112, Chrudim Tel: , fax: , Dodávka a montáž tepelných čerpadel v objektu č.p.302, Chrast u Chrudimě TECHNICKÁ ZPRÁVA Investor : MĚSTO CHRAST Náměstí č.p.1, Chrast u Chrudimě (IČO ) Datum : Červen 2015 Vypracoval : Michal KADLEC 1

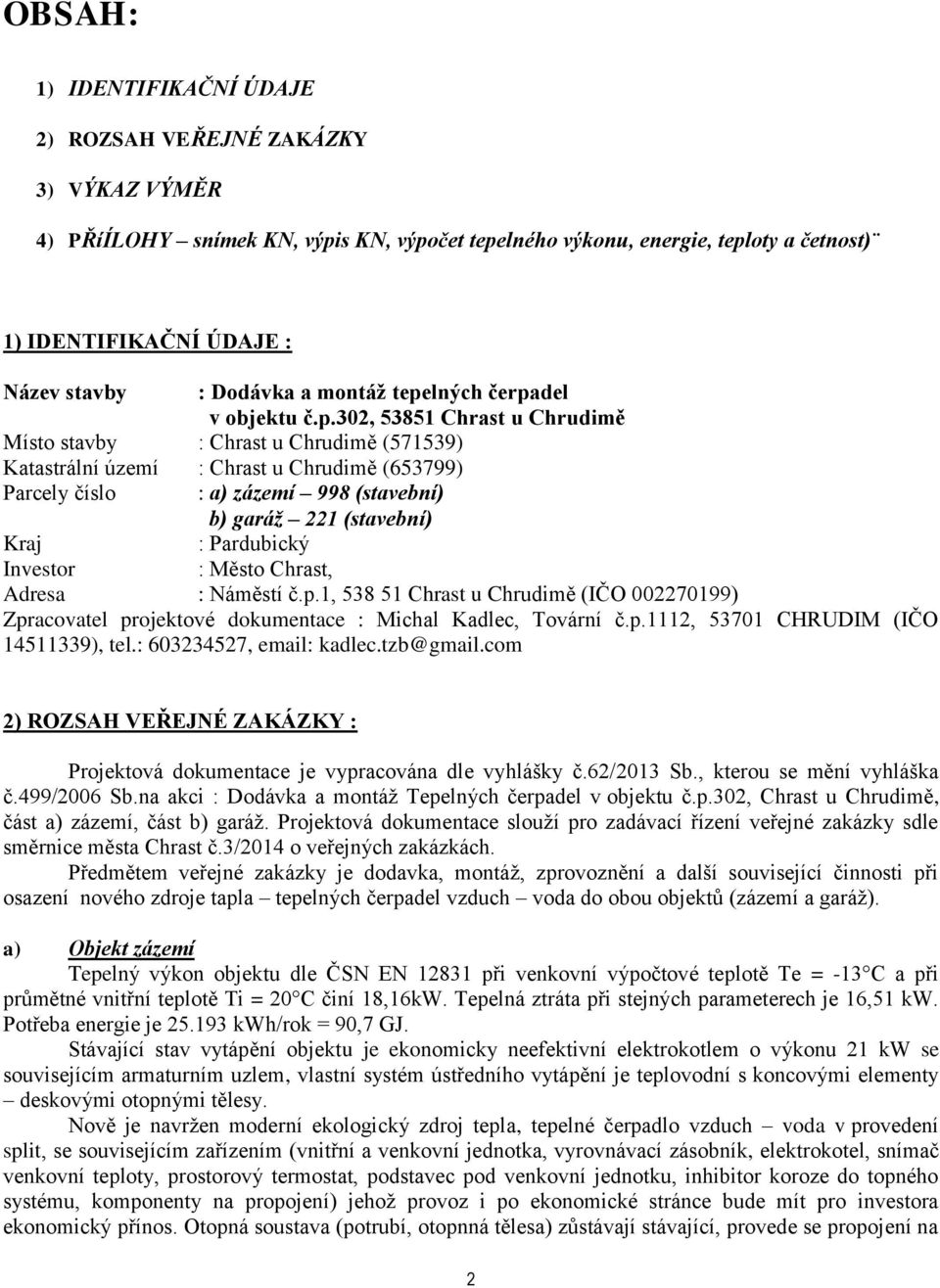

2 OBSAH: 1) IDENTIFIKAČNÍ ÚDAJE 2) ROZSAH VEŘEJNÉ ZAKÁZKY 3) VÝKAZ VÝMĚR 4) PŘíÍLOHY snímek KN, výpis KN, výpočet tepelného výkonu, energie, teploty a četnost) 1) IDENTIFIKAČNÍ ÚDAJE : Název stavby : Dodávka a montáž tepelných čerpadel v objektu č.p.302, Chrast u Chrudimě Místo stavby : Chrast u Chrudimě (571539) Katastrální území : Chrast u Chrudimě (653799) Parcely číslo : a) zázemí 998 (stavební) b) garáž 221 (stavební) Kraj : Pardubický Investor : Město Chrast, Adresa : Náměstí č.p.1, Chrast u Chrudimě (IČO ) Zpracovatel projektové dokumentace : Michal Kadlec, Tovární č.p.1112, CHRUDIM (IČO ), tel.: , kadlec.tzb@gmail.com 2) ROZSAH VEŘEJNÉ ZAKÁZKY : Projektová dokumentace je vypracována dle vyhlášky č.62/2013 Sb., kterou se mění vyhláška č.499/2006 Sb.na akci : Dodávka a montáž Tepelných čerpadel v objektu č.p.302, Chrast u Chrudimě, část a) zázemí, část b) garáž. Projektová dokumentace slouží pro zadávací řízení veřejné zakázky sdle směrnice města Chrast č.3/2014 o veřejných zakázkách. Předmětem veřejné zakázky je dodavka, montáž, zprovoznění a další související činnosti při osazení nového zdroje tapla tepelných čerpadel vzduch voda do obou objektů (zázemí a garáž). a) Objekt zázemí Tepelný výkon objektu dle ČSN EN při venkovní výpočtové teplotě Te = -13 C a při průmětné vnitřní teplotě Ti = 20 C činí 18,16kW. Tepelná ztráta při stejných parameterech je 16,51 kw. Potřeba energie je kwh/rok = 90,7 GJ. Stávající stav vytápění objektu je ekonomicky neefektivní elektrokotlem o výkonu 21 kw se souvisejícím armaturním uzlem, vlastní systém ústředního vytápění je teplovodní s koncovými elementy deskovými otopnými tělesy. Nově je navržen moderní ekologický zdroj tepla, tepelné čerpadlo vzduch voda v provedení split, se souvisejícím zařízením (vnitřní a venkovní jednotka, vyrovnávací zásobník, elektrokotel, snímač venkovní teploty, prostorový termostat, podstavec pod venkovní jednotku, inhibitor koroze do topného systému, komponenty na propojení) jehož provoz i po ekonomické stránce bude mít pro investora ekonomický přínos. Otopná soustava (potrubí, otopnná tělesa) zůstávají stávající, provede se propojení na 2

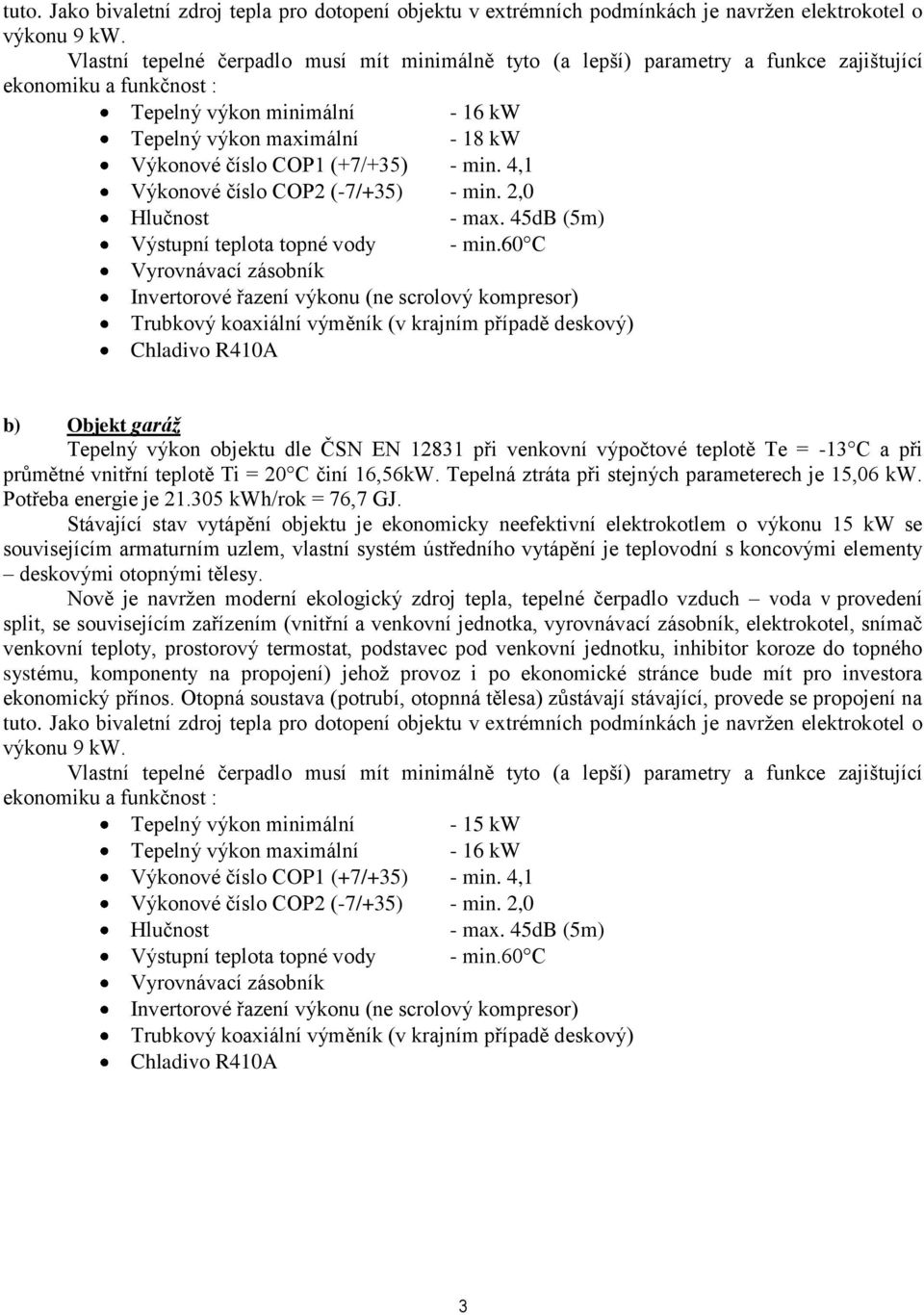

3 tuto. Jako bivaletní zdroj tepla pro dotopení objektu v extrémních podmínkách je navržen elektrokotel o výkonu 9 kw. Vlastní tepelné čerpadlo musí mít minimálně tyto (a lepší) parametry a funkce zajištující ekonomiku a funkčnost : Tepelný výkon minimální - 16 kw Tepelný výkon maximální - 18 kw Výkonové číslo COP1 (+7/+35) - min. 4,1 Výkonové číslo COP2 (-7/+35) - min. 2,0 Hlučnost - max. 45dB (5m) Výstupní teplota topné vody - min.60 C Vyrovnávací zásobník Invertorové řazení výkonu (ne scrolový kompresor) Trubkový koaxiální výměník (v krajním případě deskový) Chladivo R410A b) Objekt garáž Tepelný výkon objektu dle ČSN EN při venkovní výpočtové teplotě Te = -13 C a při průmětné vnitřní teplotě Ti = 20 C činí 16,56kW. Tepelná ztráta při stejných parameterech je 15,06 kw. Potřeba energie je kwh/rok = 76,7 GJ. Stávající stav vytápění objektu je ekonomicky neefektivní elektrokotlem o výkonu 15 kw se souvisejícím armaturním uzlem, vlastní systém ústředního vytápění je teplovodní s koncovými elementy deskovými otopnými tělesy. Nově je navržen moderní ekologický zdroj tepla, tepelné čerpadlo vzduch voda v provedení split, se souvisejícím zařízením (vnitřní a venkovní jednotka, vyrovnávací zásobník, elektrokotel, snímač venkovní teploty, prostorový termostat, podstavec pod venkovní jednotku, inhibitor koroze do topného systému, komponenty na propojení) jehož provoz i po ekonomické stránce bude mít pro investora ekonomický přínos. Otopná soustava (potrubí, otopnná tělesa) zůstávají stávající, provede se propojení na tuto. Jako bivaletní zdroj tepla pro dotopení objektu v extrémních podmínkách je navržen elektrokotel o výkonu 9 kw. Vlastní tepelné čerpadlo musí mít minimálně tyto (a lepší) parametry a funkce zajištující ekonomiku a funkčnost : Tepelný výkon minimální - 15 kw Tepelný výkon maximální - 16 kw Výkonové číslo COP1 (+7/+35) - min. 4,1 Výkonové číslo COP2 (-7/+35) - min. 2,0 Hlučnost - max. 45dB (5m) Výstupní teplota topné vody - min.60 C Vyrovnávací zásobník Invertorové řazení výkonu (ne scrolový kompresor) Trubkový koaxiální výměník (v krajním případě deskový) Chladivo R410A 3

(+7/+35) - min. 4,1 Výkonové číslo COP2 (-7/+35) - min. 2,0 Hlučnost - max. 45dB (5m) Výstupní teplota topné vody - min.

4 3) VÝKAZ VÝMĚR : a) Objekt zázemí Tepelné čerpadlo vzduch / voda, Qmax=18 kw, invertorové řazení výkonu (10-100%), montáž, uvedení do provozu, servisní činnost Vyrovnávací (taktovací) zásobník 100 až 300 litrů, dodávka, montáž Podstavec pod venkovní jednotku, dodávka, montáž Snímač venkovní teploty, dodávka, montáž Prostorový termostat vnitřní, dodávka, montáž Ekektrokotel 9 kw (bivalentní zdroj tepla), dodávka, montáž Inhibitor proti korozi v topném systému - 1 litr Propojovací potrubí venkovní jednotky s vnitřní jednotkou TČ Cu18 dodávka, montáž - 20 m Propojovací potrubí na otopnou soustavu Cu28 (DN25), vč.tvarovek a tepelné izolace, dodávka, montáž - 10 m Kulový kohout závitový DN25, dodávka, montáž Filtr vodní závitový DN25, dodávka, montáž - 1 ks Expanzní nádoba tlaková 35 litrů, vč.servisního kohoutu, dodávka, montáž Vypouštěcí kohout DN15, dodávka, montáž Ovzdušnovací automat DN10, dodávka, montáž Tlakoměr technický (D100-0 až 4bar), dodávka, montáž Teploměr technický (D100-0 až 90 C), dodávka, montáž Tlaková zkouška otopné soustavy Stavební přípomoce Elektroinstalace, vč. revize a MaR Další drobný materiál a činnosti b) Objekt garáž Tepelné čerpadlo vzduch / voda, Qmax=16 kw, invertorové řazení výkonu (10-100%), montáž, uvedení do provozu, servisní činnost Vyrovnávací (taktovací) zásobník 100 až 200 litrů, dodávka, montáž Podstavec pod venkovní jednotku, dodávka, montáž Snímač venkovní teploty, dodávka, montáž Prostorový termostat vnitřní, dodávka, montáž Ekektrokotel 9 kw (bivalentní zdroj tepla), dodávka, montáž Inhibitor proti korozi v topném systému - 1 litr Propojovací potrubí venkovní jednotky s vnitřní jednotkou TČ Cu18 dodávka, montáž - 20 m Propojovací potrubí na otopnou soustavu Cu28 (DN25), vč.tvarovek a tepelné izolace, dodávka, montáž - 10 m Kulový kohout závitový DN25, dodávka, montáž Filtr vodní závitový DN25, dodávka, montáž - 1 ks Expanzní nádoba tlaková 35 litrů, vč.servisního kohoutu, dodávka, montáž Vypouštěcí kohout DN15, dodávka, montáž Ovzdušnovací automat DN10, dodávka, montáž Tlakoměr technický (D100-0 až 4bar), dodávka, montáž Teploměr technický (D100-0 až 90 C), dodávka, montáž Tlaková zkouška otopné soustavy Stavební přípomoce Elektroinstalace, vč. revize a MaR Další drobný materiál a činnosti 4

tepla), dodávka, montáž Inhibitor proti korozi v topném systému - 1 litr Propojovací potrubí venkovní jednotky s vnitřní jednotkou TČ Cu18 dodávka, montáž - 20 m Propojovací potrubí na otopnou

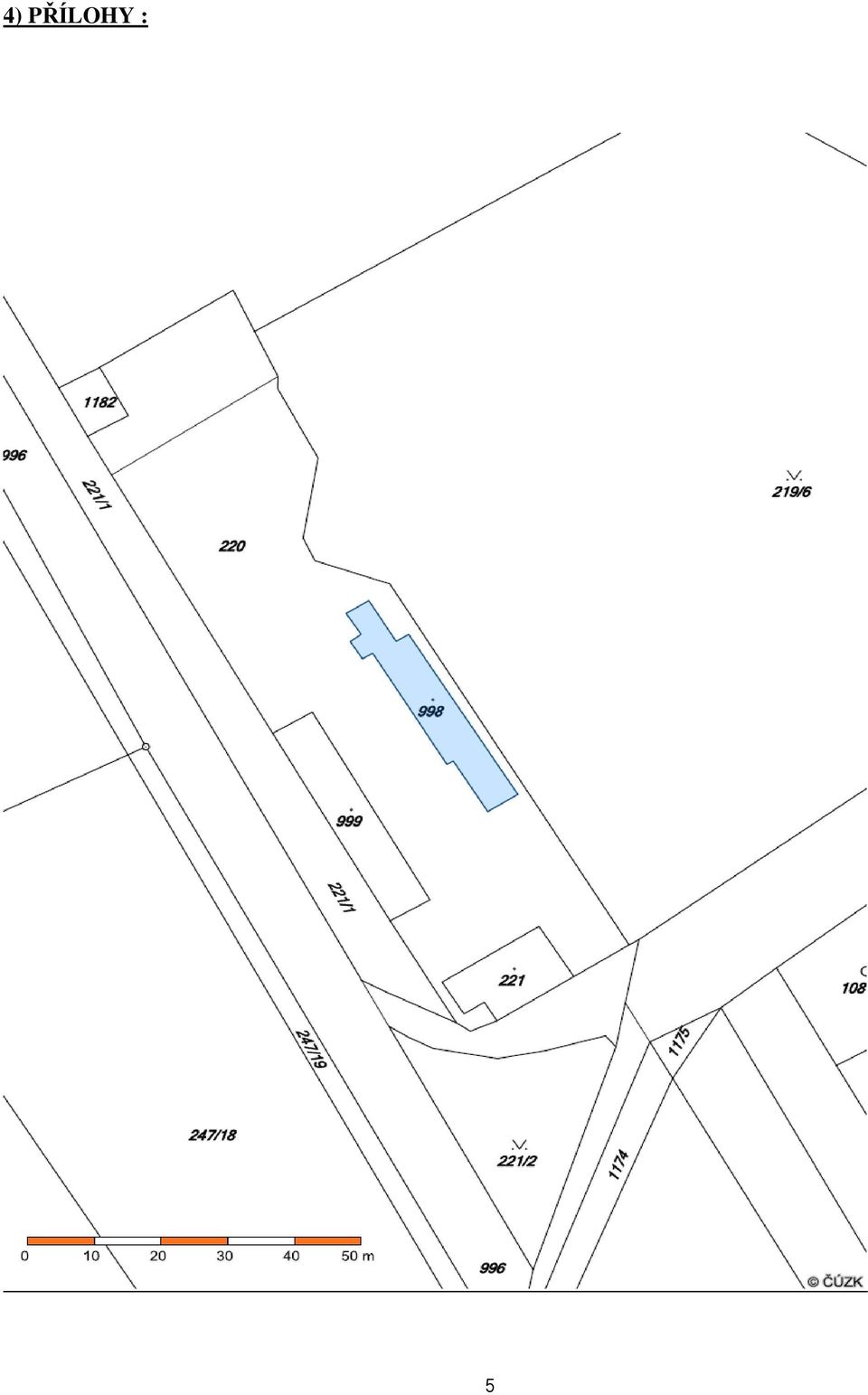

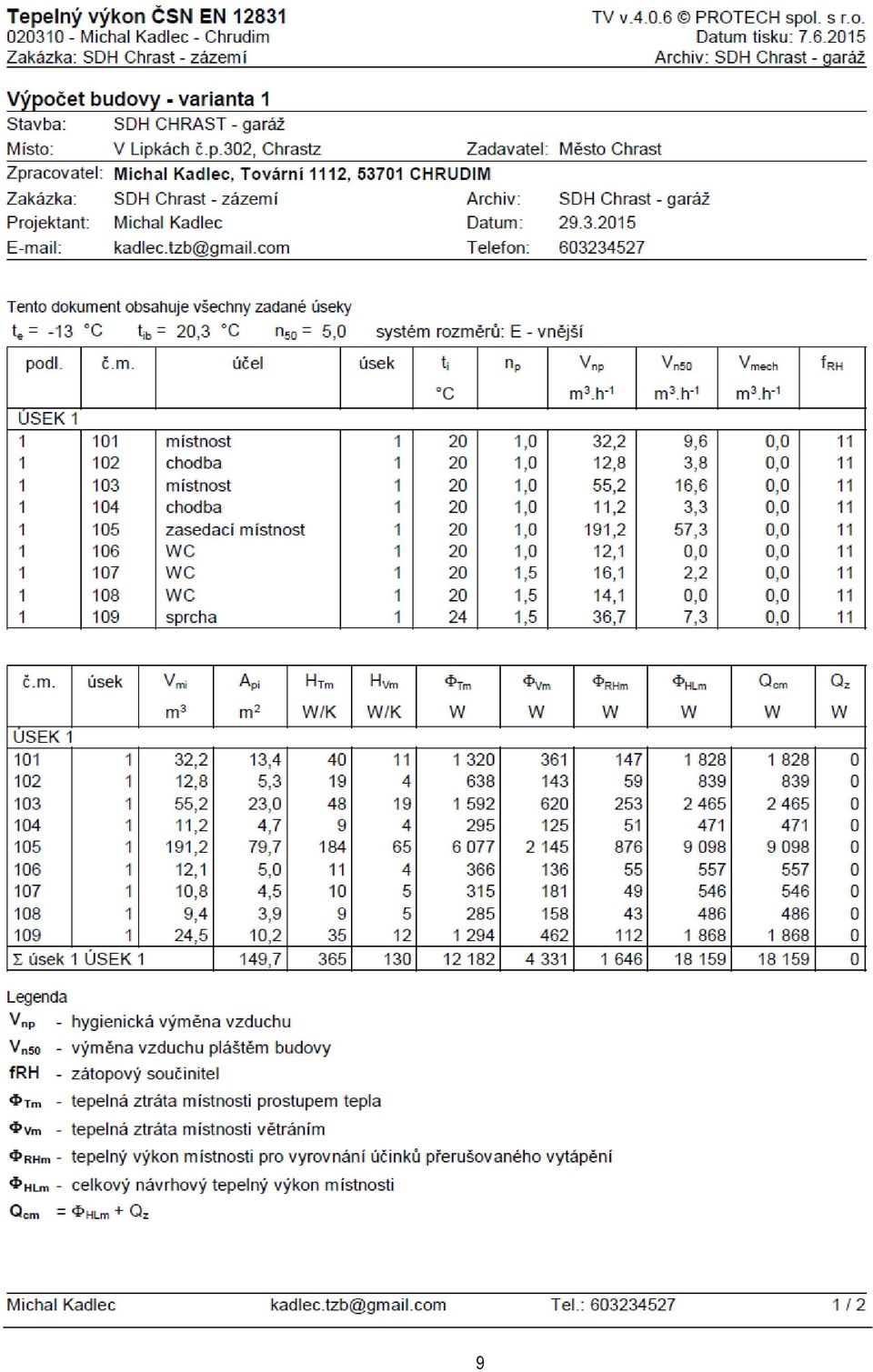

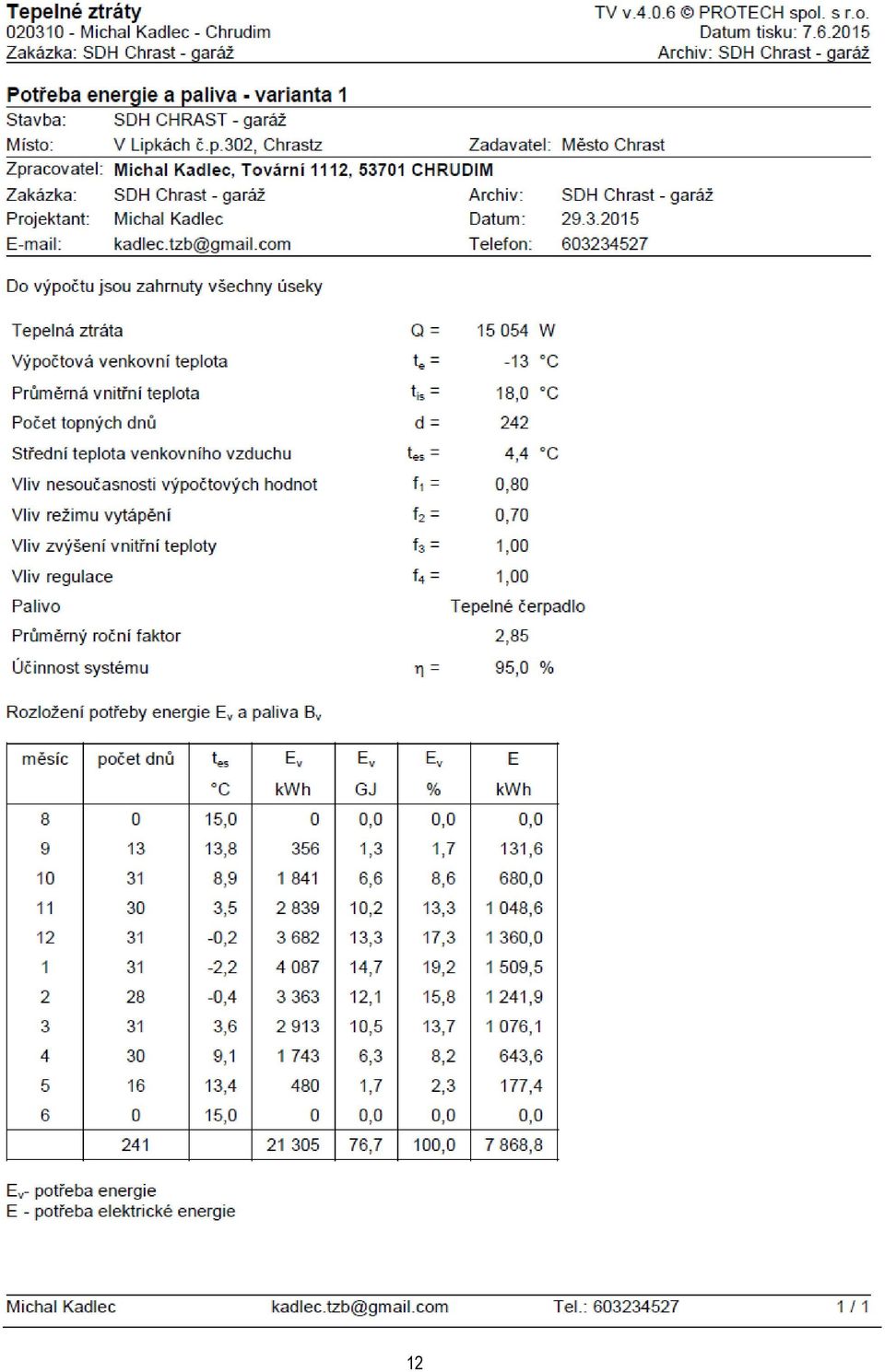

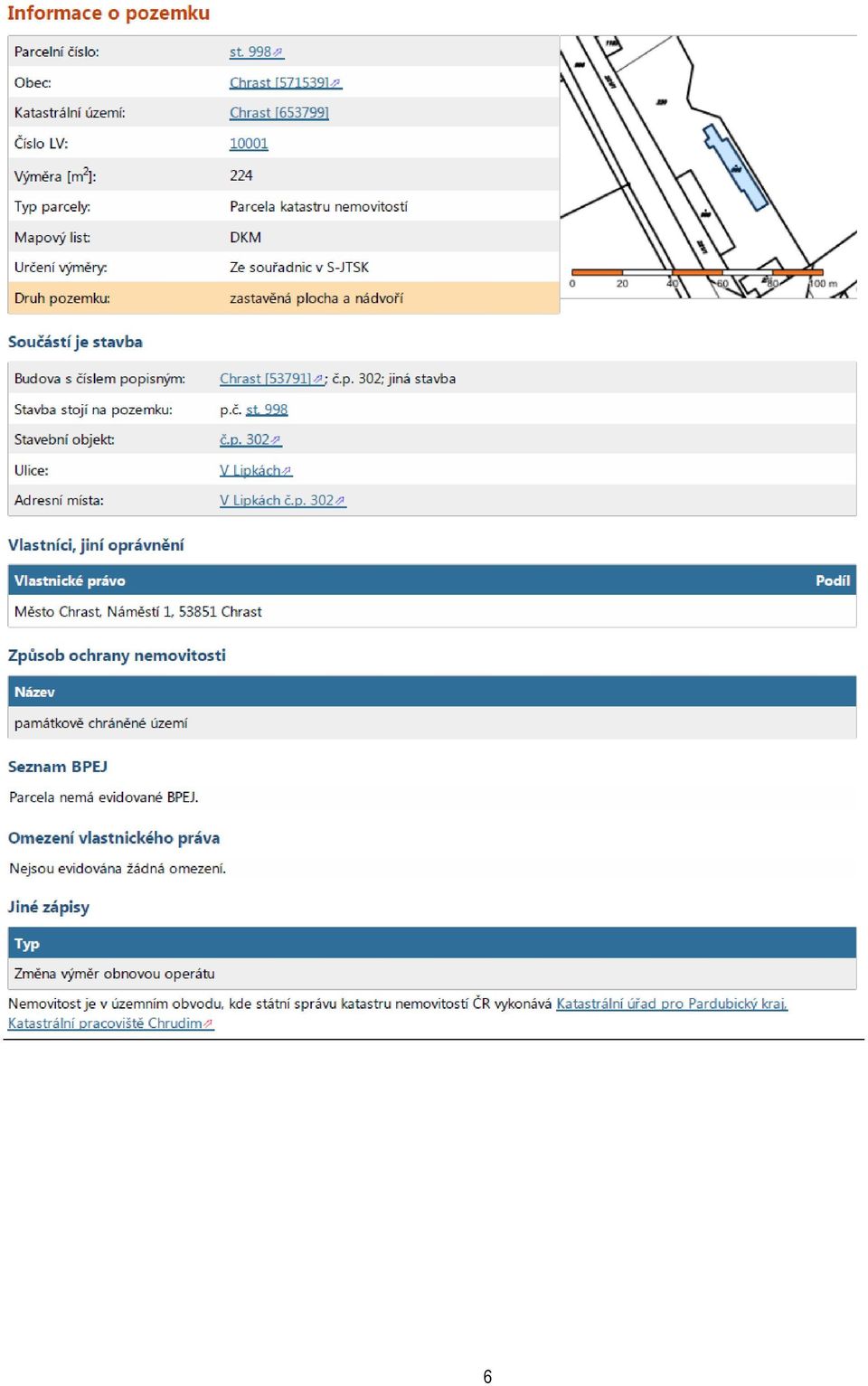

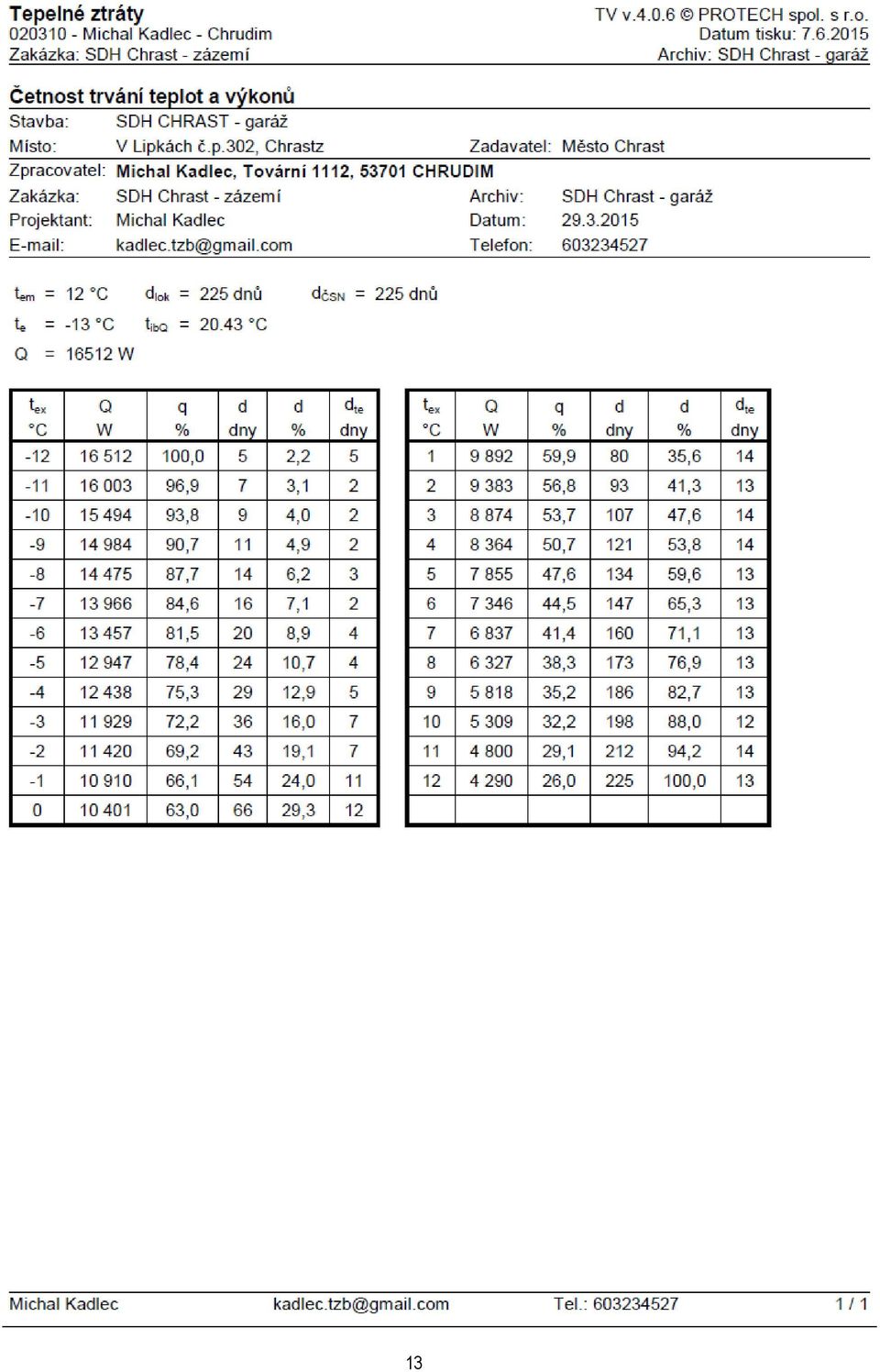

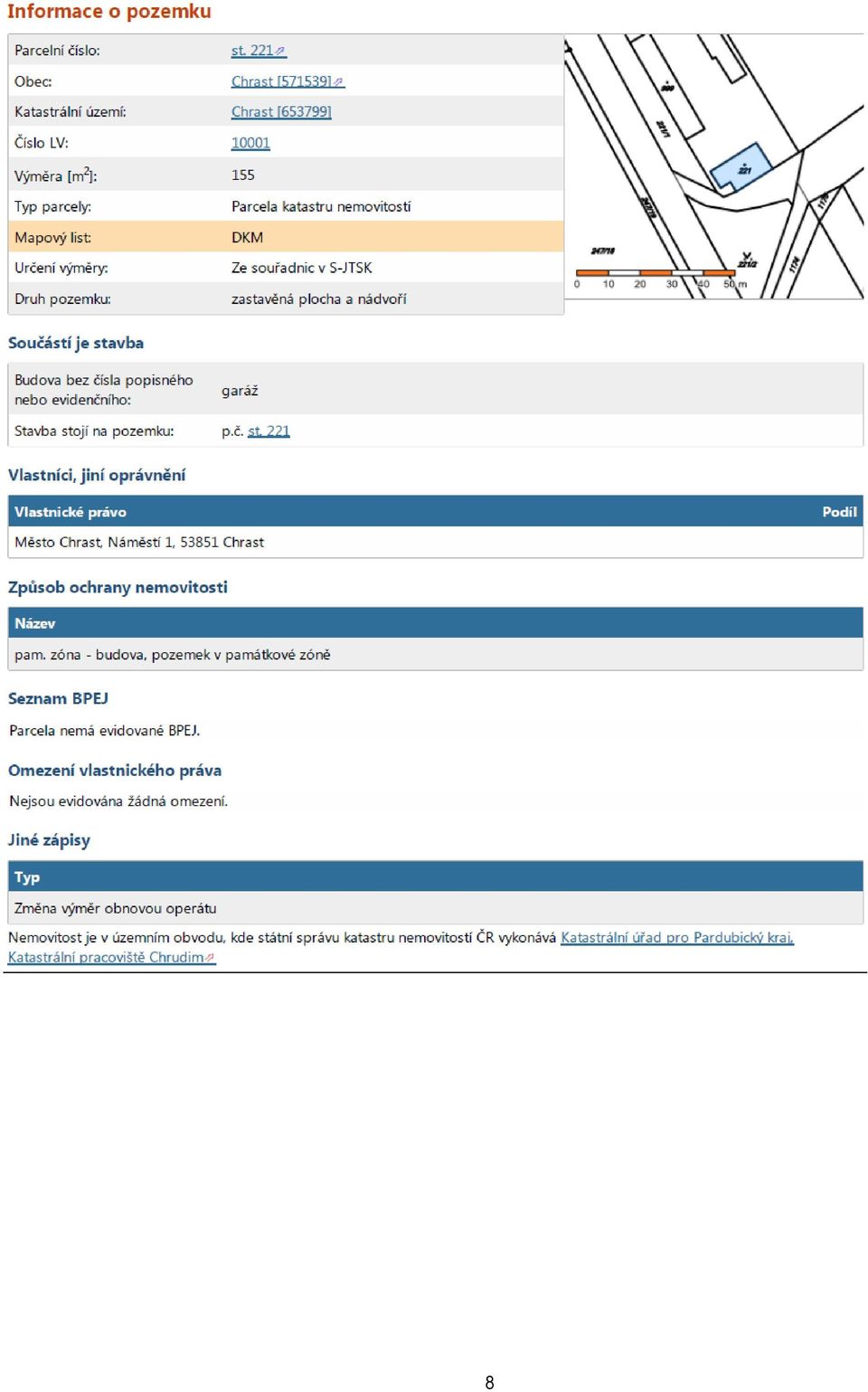

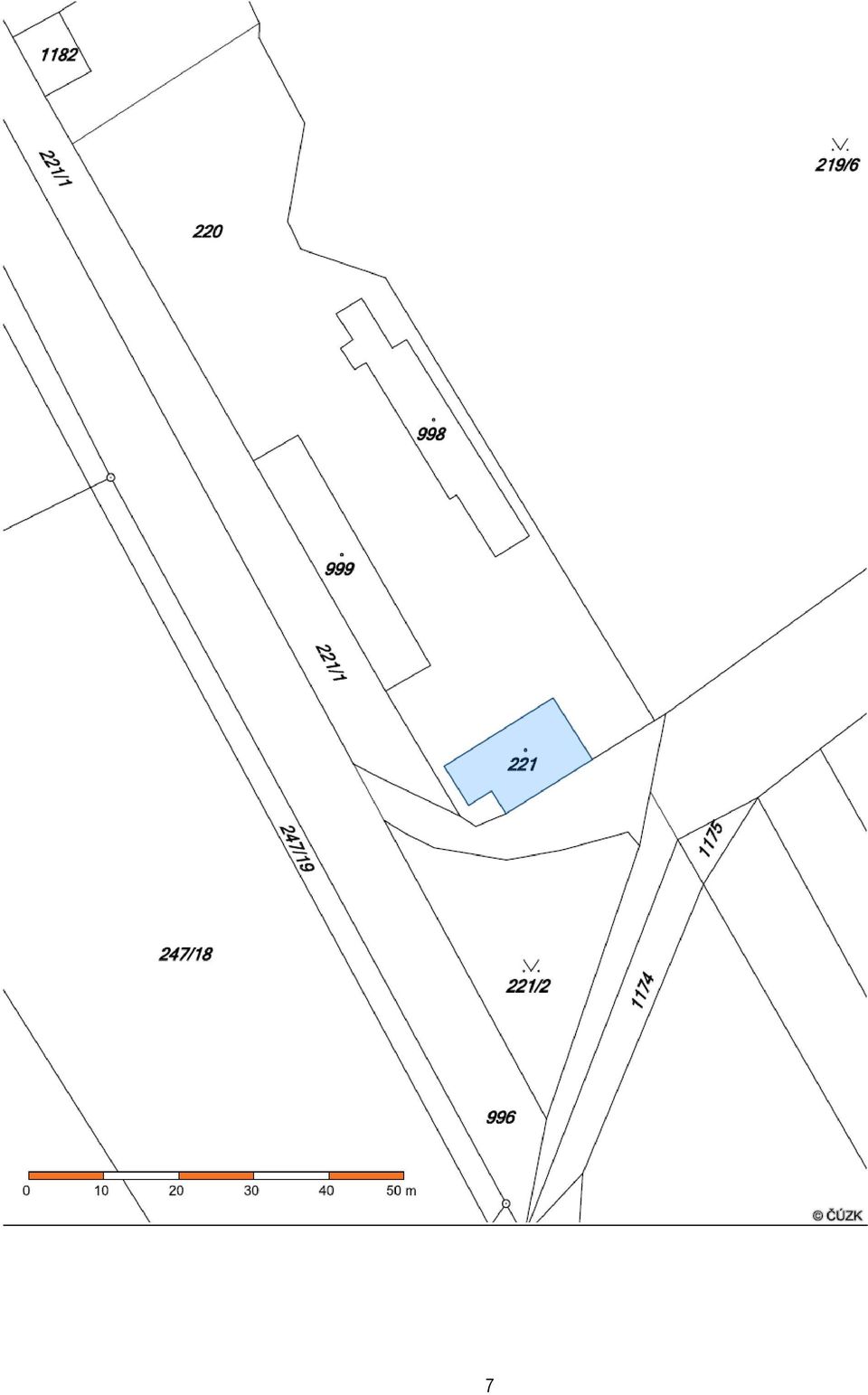

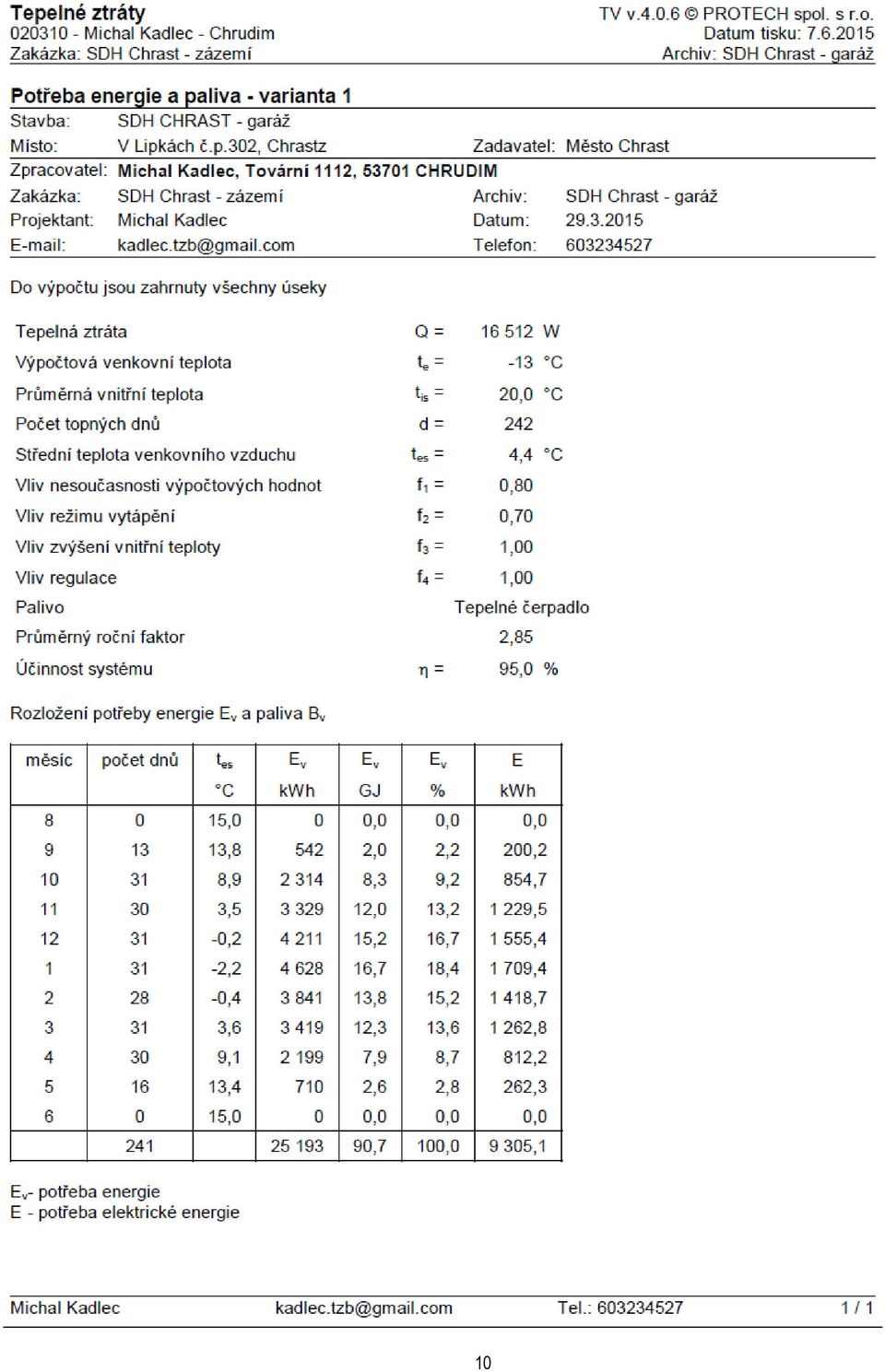

5 4) PŘÍLOHY : 5
