1 Kritéria pro posouzení stupně opotřebení či poškození pronajímaných výrobků Ocelová závora SRZ / VSRZ / SSRZ / SRU Kritéria posuzování nájemního materiálu Vydání: 09/ Strana 1 z 11

2 Přehled Poslední změny Návod k provedení konstrukční úpravy ocelové závory SRU Umístění distančních vložek ocelových závor SRU Spojka VKZ / GKZ / EKZ / AKZ Konzola pro betonáž GB 80 / EGB Datum Změna Strana Osoba 01/ Přidání tabulky tolerancí 5 cf 09/ Navrtaná ocelová závora 4 r i m Kontakt Strana 2 z 11 PERI spol. s.r.o. Bednění Lešení Služby Průmyslová Jesenice u Prahy Telefon: Fax: info@peri.cz

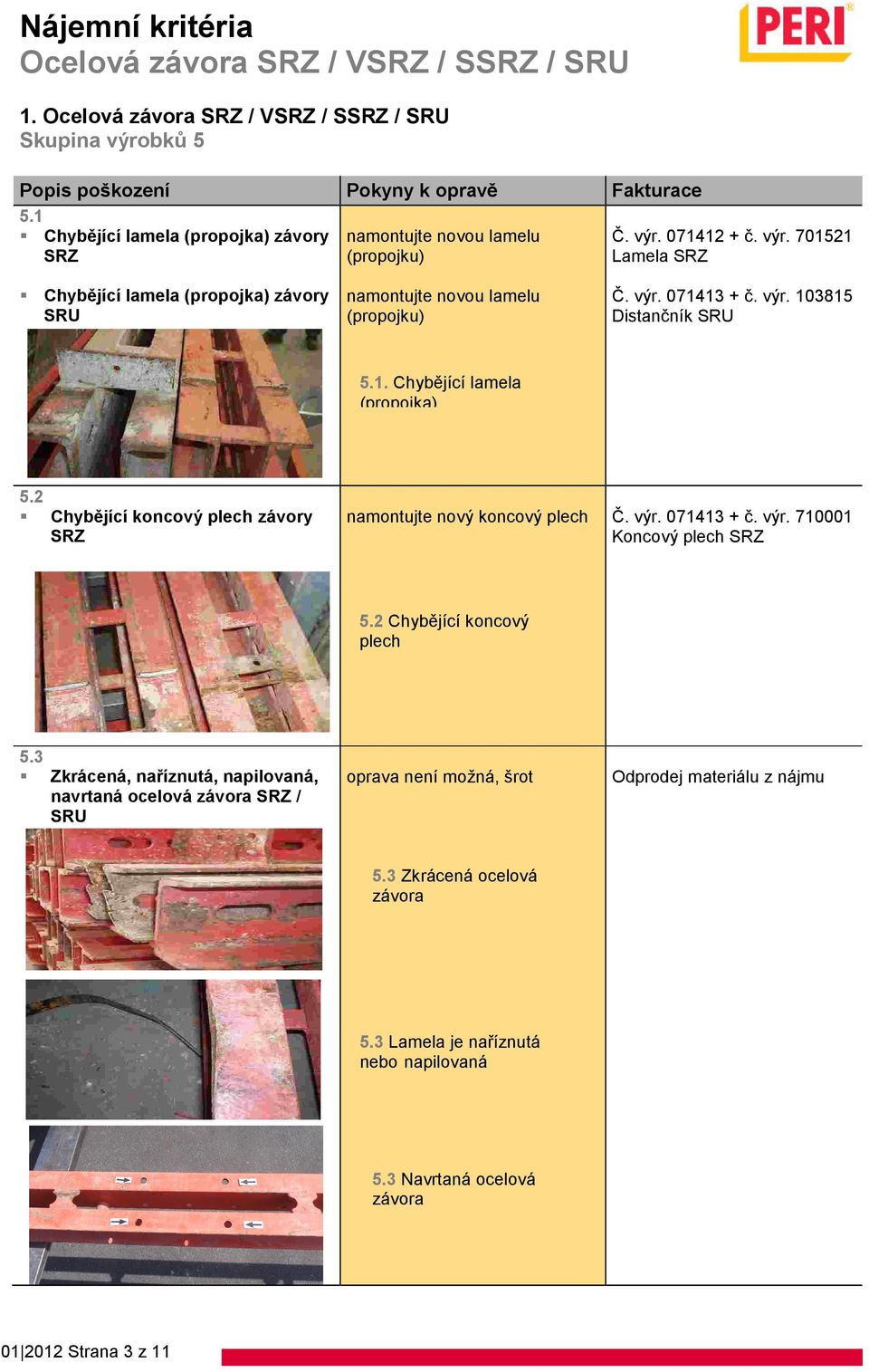

3 1. Skupina výrobků Chybějící lamela (propojka) závory SRZ namontujte novou lamelu (propojku) Č. výr č. výr Lamela SRZ Chybějící lamela (propojka) závory SRU namontujte novou lamelu (propojku) Č. výr č. výr Distančník SRU 5.1. Chybějící lamela (propojka) 5.2 Chybějící koncový plech závory SRZ namontujte nový koncový plech Č. výr č. výr Koncový plech SRZ 5.2 Chybějící koncový plech 5.3 Zkrácená, naříznutá, napilovaná, navrtaná ocelová závora SRZ / SRU oprava není možná, šrot 5.3 Zkrácená ocelová závora 5.3 Lamela je naříznutá nebo napilovaná 5.3 Navrtaná ocelová závora Strana 3 z 11

4 5.3 Lamela je naříznutá nebo napilovaná 5.4 Závora SRU je šikmě zabroušená, původní délka je zachována neopravuje se Zůstává v nájemním skladě 5.4 Závora SRU je šikmě zabroušená 5.5 Zdeformovaná ocelová závora SRZ / SRU oprava není možná, šrot 5.5 Zdeformovaná ocelová závora 5.6 Ohnutá ocelová závora SRZ / SRU proveďte kontrolu podle tabulky tolerancí Pokud je mimo toleranci Šrot SRZ / SRU t = odchylka slabá osa Referenční oblast Strana 4 z 11

5 silná osa slabá osa Tabulka tolerancí: Výrobek SRZ Výrobek SRU Silná osa, povolená odchylka v mm Dále nepoužitelné v mm Silná osa, povolená odchylka v mm mm Dále nepoužitelné v mm do 2.5 od 2.6 do 4 mm od 4.1 mm 97 do 2.5 od 2.6 do 4 mm od 4.1 mm do 3 od 3.1 do 5 mm od 5.1 mm do 3 od 3.1 do 5 mm od 5.1 mm do 3 od 3.1 do 5 mm od 5.1 mm do 3 od 3.1 do 5 mm od 5.1 mm do 3 od 3.1 do 5 mm od 5.1 mm 247 do 3 od 3.1 do 5 mm od 5.1 mm do 4 od 4.1 do 6 mm od 6.1 mm 297 do 4 od 4.1 do 6 mm od 6.1 mm 347 do 4 od 4.1 do 6 mm od 6.1 mm 397 do 4 od 4.1 do 6 mm od 6.1 mm 447 do 4 od 4.1 do 7 mm od 7.1 mm 497 do 4 od 4.1 do 7 mm od 7.1 mm 547 do 4 od 4.1 do 7 mm od 7.1 mm 597 do 4 od 4.1 do 7 mm od 7.1 mm 497 U 140 do 4 od 4.1 do 7 mm od 7.1 mm Strana 5 z 11

6 5.7 Ocelová závora Rozteč mezi profily U závory SRU (rozteč 52 mm, tolerance = +3/-1) v toleranci mimo toleranci neopravuje se proveďte opravu distančními vložkami Nefakturuje se Cena opravy nájemního materiálu Č. výr Č. výr Č. výr Č. výr Mimo toleranci 51,50 mm až 52,50 mm 51,00 mm až 55,00 mm 2. Návod k provedení konstrukční úpravy ocelové závory SRU Podle rozhodnutí týmu konstruktérů ze dne 27. května 2004 musejí být všechny ocelové závory SRU ze všech nájemních skladů konstrukčně upraveny podle následujícího změnového náčrtu (vylepšení výrobku) Strana 6 z 11

7 (1) Ocelová závora SRU (3) Distanční trubka č. výr.: (4) Šestihranná matice M20 č. výr.: (2) Šestihranný šroub M20x90 č. výr.: Umístění distančních vložek ocelových závor SRU Strana 7 z 11

8 Strana 8 z 11

9 Strana 9 z 11

10 4. Spojka VKZ / GKZ / EKZ / AKZ 5.8 VKZ/GKZ/EKZ/AKZ Chybějící lamela (propojka) v okrajové oblasti 5.9 VKZ/GKZ/EKZ Chybějící lamela (propojka) ve střední části 5.10 Ohnutá závora VKZ 99/147/211 Ohnutí do +/- 4 mm v směru slabé osy namontujte novou lamelu (propojku) oprava není možná, dále nepoužitelné narovnejte spojku VKZ Č. výr č. výr Lamela (propojka) pro VKZ, GKZ, EKZ, AKZ Č. výr více než +/- 4 mm oprava není možná, dále nepoužitelné 5.11 Kloubovou spojku nelze zaklapnout Klobouk namažte olejem, pokud 5.12 Ohnutá spojka EKZ 76/76, GKZ 60/ /76, AKZ ve směru slabé osy do 3 mm to nepomůže = dále nepoužitelné narovnejte spojku EKZ/GKZ/AKZ Č. výr > 3 mm 5.13 Ohnutá spojka EKZ 95/43 ve směru slabé osy do 3,5 mm na dlouhém konci > 3,5 mm 5.14 Ohnutá kloubová spojka GKZ 60/60 +76/76 - do 3 mm - > 3mm oprava není možná, dále nepoužitelné narovnejte rohovou spojku EKZ oprava není možná, dále nepoužitelné narovnejte kloubovou spojku GKZ není-li oprava možná = šrot Č. výr Č. výr kloubem nelze pohybovat není-li oprava možná = šrot 5.15 Tlaková položka KDP - ohnutá oprava není možná 5.16 Klín KZ oprava není možná, jedná se o ohnutý šrot 5.17 Klín K oprava není možná - ohnutý 5.18 Rohová spona SKZ oprava není možná - Chybějící díl Strana 10 z 11

11 5.19 Spona HB - Chybějící díl Náhradní šroub M8x70 Č. výr Krajní spona - Chybějící díl Náhradní šroub M8x100 Č. výr Pevná spona - Chybějící díl Náhradní šroub M8x100 Č. výr Lišta pro nastavení nosníku ohnutá oprava není možná 5.23 Jeřábová lišta 24 - viz kritéria pro zdvihací zařízení 5. Konzola pro betonáž GB 80 / EGB 5.24 L úhelník ohnutý narovnejte Nefakturuje se - chybí přivařte Č. výr č. výr L úhelník 5.25 Chybějící šoupátko doplňte šoupátko Č. výr Č. výr Šoupátko 5.26 Chybějící pojistný třměn doplňte třmen a pružnou podložku Č. výr č. výr Třmen č. výr Pružná podložka 5.27 Ohnutý dolní nebo horní třmen narovnejte Nefakturuje se 5.28 Ohnutá konzola GB 80 Bezpečnostní díl neopravuje se, dále nepoužitelné Strana 11 z 11
