iglidur "Clips" pouzdra iglidur

Transkript

1 iglidur Produktová řada Snadná montáž Dvě příruby Dobrá odolnot proti opotřebení Samomazné předvídatelnou životnotí Speciální rozměry jou možné HENNLICH.r.o. Tel Fax

2 iglidur Do plechu nebo těny. iglidur jou určena peciálně pro průchody hřídelí krz plechy nebo těny profilů. Z tohoto důvodu mají iglidur na obou tranách přírubu. iglidur jou po vložení do otvoru z obou tran pojištěna přírubou proti axiálnímu pohybu. Samomazné předvídatelnou životnotí Dvě příruby Vyoká odolnot proti hranovému zatížení Boční drážka pro nadnou montáž Kdy použít? Pokud požadujete kluzné pouzdro do plechu Pokud požadujete kluzná pro vrtané nebo vytřihované díry velkou tolerancí Pokud požadujete rotační kývavý i lineární pohyb Pokud požadujete rychlou a nadnou montáž Kdy nepoužít? Pokud požadujete teploty nad +80 C iglidur G, trana 81 Pokud požadujete kluzná vyokou přenotí iglidur J, trana 109 Pokud je tloušťka plechu více jak 4 mm iglidur Clip2, trana 634 iglidur MKM, trana 637 Pokud požadujete vyoká zatížení iglidur G, trana 81 Teplota +80º 40º Produktová řada 1 typ Ø 3 25 mm další rozměry na vyžádání 626 Více informací na

3 Technická data iglidur Hlavní kritéria iglidur mají šikmé drážky, které umožňují montáž z jedné trany. Po vložení kluzného do díry e amo vrátí do původního tvaru. Hřídel polečně oběma přírubami zabraňují amovolnému vypadnutí kluzného iglidur. Ani při lineárním pohybu nelze kluzné pouzdro vyunout. iglidur jou vyrobena z oděruvzdorného materiálu iglidur M250, má velmi dobrou odolnot proti opotřebení při průměrném zatížení. Kluzná jou amomazná a bezúdržbová a mohou být použita bez mazání. iglidur je možné, tejně jako kluzná iglidur M250, mazat. je odolný běžným olejům a mazacím tukům. Mechanické vlatnoti Max. příputné tatické zatížení iglidur pouzder je při pokojové teplotě 20 MPa. Vzhledem k možnoti velké tolerance díry mají iglidur vyokou pevnot v tlaku i pro tyto díry. Kontaktní plocha je velmi malá, proto jou tlumení vibrací a odolnot proti hranovému zatížení velmi důležitými vlatnotmi tohoto materiálu. iglidur M250, trana m/ Rotace Kývavý Lineární Trvalý 0,8 0,6 2,5 Krátkodobý 2 1,4 5 Tabulka 01: Maximální rychloti Teploty Pro provozní teploty do 80 C vykazují iglidur velkou odolnot proti opotřebení. I při nízkých teplotách zůtávají kluzná elatická a odolná proti opotřebení. Teplota aplikace, trana 66 iglidur M250 Teplota aplikace Minimální 40 C Max. dlouhodobě +80 C Max. krátkodobě +170 C Tabulka 02: Teplotní limity Montáž Při montáži e iglidur pouzdro tikne na traně ilnějšího oazení. Šikmá drážka pouzdro pirálově točí, takže může být nadno vloženo do díry. Drážka také kompenzuje roztažnot obvodu. Z toho důvodu je možné vkládat iglidur i do děr menší tolerancí. Pro nadné otáčení hřídele v pouzdře je doporučovaná tolerance díry H7 až H13, Tolerance hřídele h9, iglidur e mohou otáčet polečně hřídelí. Tlak [MPa] Teplota [ C] Graf 01: Doporučený maximální povrchový tlak v záviloti na teplotě (20 MPa při +20 C) Povolené obvodové (povrchové) rychloti iglidur jou velmi odolná proti opotřebení při malých otáčkách, kývání nebo lineárním pohybu. Maximální obvodové rychloti pro různé druhy pohybů, jou hodné jako pro materiál iglidur M250 (tabulka 01). S přimazáváním pouzder lze maximální rychloti zvýšit. Průměr Hřídel h9 Tolerance Vrtání H7 d1 [mm] [mm] D11 [mm] [mm] až do 3 0 0,025 +0,020 +0, ,010 > 3 do 6 0 0,030 +0,030 +0, ,012 > 6 do ,036 +0,040 +0, ,015 > 10 do ,043 +0,050 +0, ,018 > 18 do ,052 +0,065 +0, ,021 > 30 do ,062 +0,080 +0, ,025 > 50 do ,074 +0,100 +0, ,030 Tabulka 03: Důležité tolerance kluzných pouzder dle normy ISO po zaliování Povrchový tlak, trana 63 HENNLICH.r.o. Tel Fax lin-tech@hennlich.cz 627

4 iglidur Produktová řada Objednací klíč MCM d1 d4 d2 d3 b1 Tloušťka těny materiálu Vnitřní průměr d1 Metrický Materiál: iglidur M250 trana 127 Rozměry [mm] Čílo dílu d1 d2 d3 d4 b1 MCM ,2 4,8 6 0,6 3,2 MCM ,2 4,8 6 0,6 4,2 MCM ,2 5,9 7 0,6 3,2 MCM ,2 5,9 7 0,6 4,2 MCM ,2 6,8 8 0,6 3,2 MCM ,2 6,8 8 0,6 4,2 MCM ,2 7,8 11 0,6 3,2 MCM ,2 7,8 11 0,6 3,2 MCM ,2 7,8 11 0,6 4,2 MCM ,2 7,8 11 0,6 5,2 MCM ,8 13 0,8 4,6 MCM ,6 10,4 13 0,8 3,6 MCM ,6 10,4 13 0,8 4,6 MCM ,6 11,4 14 0,8 3,6 Čílo dílu d1 d2 d3 d4 b1 MCM ,6 12,4 15 0,8 3,6 MCM ,6 12,4 15 0,8 4,1 MCM ,6 12,4 15 0,8 4,6 MCM ,6 12,4 15 0,8 9,6 MCM ,6 14,4 17 0,8 3,6 MCM ,6 14,4 17 0,8 4,6 MCM ,6 14,4 17 0,8 5,1 MCM ,6 14,4 17 0,8 5,6 MCM ,6 16,4 19 0,8 4,6 MCM ,6 18,4 21 0,8 3,6 MCM ,6 18,4 21 0,8 4,6 MCM ,0 5,0 MCM ,0 5,0 MCM ,0 5,0 * rozměr d1 e měří válečkovým kalibrem až po vložení do referenčního vzorku d2 (+0,005 mm). Viz tabulka tolerancí trana 627. dodací termín ze kladu ve výrobním závodě 628 Výpočet životnoti, oubory CAD a další podpora na

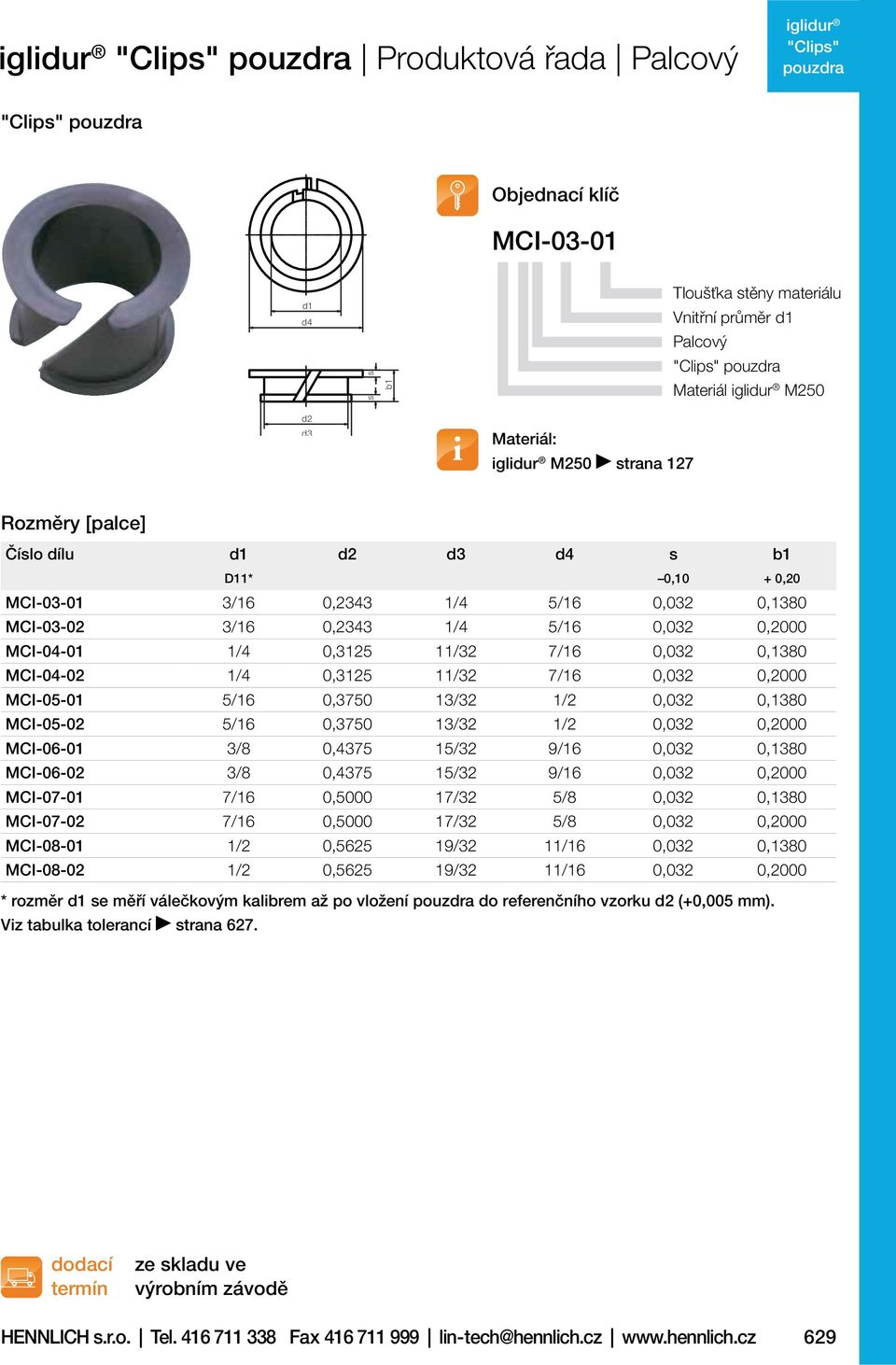

5 Produktová řada Palcový iglidur Objednací klíč MCI d1 d4 d2 d3 b1 Tloušťka těny materiálu Vnitřní průměr d1 Palcový Materiál: iglidur M250 trana 127 Rozměry [palce] Čílo dílu d1 d2 d3 d4 b1 MCI /16 0,2343 1/4 5/16 0,032 0,1380 MCI /16 0,2343 1/4 5/16 0,032 0,2000 MCI /4 0, /32 7/16 0,032 0,1380 MCI /4 0, /32 7/16 0,032 0,2000 MCI /16 0, /32 1/2 0,032 0,1380 MCI /16 0, /32 1/2 0,032 0,2000 MCI /8 0, /32 9/16 0,032 0,1380 MCI /8 0, /32 9/16 0,032 0,2000 MCI /16 0, /32 5/8 0,032 0,1380 MCI /16 0, /32 5/8 0,032 0,2000 MCI /2 0, /32 11/16 0,032 0,1380 MCI /2 0, /32 11/16 0,032 0,2000 * rozměr d1 e měří válečkovým kalibrem až po vložení do referenčního vzorku d2 (+0,005 mm). Viz tabulka tolerancí trana 627. dodací termín ze kladu ve výrobním závodě HENNLICH.r.o. Tel Fax lin-tech@hennlich.cz 629
