1 NOVÉ ÍZENÍ FLUIDNÍHO KOTLE 02/2016 Martin Udatný

2 EPO JAK ŠEL AS EPO 2 První blok uveden do provozu v roce 1957 a poslední t etí blok v roce Instalováno 6 granula ních kotl s výkonem 125 tun páry/hod a 3 TG 50MW, výkon byl postupn navýšen na 55 MW ty i z p vodních kotl nahrazeny dv ma kotli fluidního typu - FK 7 erné uhlí, FK 8 hn dé uhlí 2001 FK 7 p echod na hn dé uhlí spalování biomasy do 10% 11/2013 K7 umí spalovat 100% biomasu 1/2014 konec dodávek uhlí z MUS 02-12/2015 zm ny regulace K7 i K8 provoz uhlí 2 fluidní kotle o výkonu 250 t/hod 2 granula ní kotle 125 t/hod 3 odb rové turbíny 2x55,1x57 MW Ro ní výroba 466 GWh Ro ní dodávka tepla TJ Ro ní výroba zelené elekt iny 116 GWh pro GWh 1

1997-1998 ty i z p vodních kotl nahrazeny dv ma kotli fluidního typu - FK 7 erné uhlí, FK 8 hn dé uhlí 2001 FK 7 p echod na hn dé uhlí 2005-2012 spalování biomasy do 10%

3 CO SE STALO SE ZM NOU UHLÍ Uhlí p ed Qir Wtr Ad Sd 2013 MJ/kg % % % HU MUS ts ,61 27,31 10,78 1,64 Uhlí po Qir Wtr Ad Sd 2013 MJ/kg % % % HU SEVEN p ,82 28,37 10,63 1,83 HU SD ps ,70 24,77 35,12 1,15 HU SD ps ,12 27,39 23,41 1,23 U ECJ adit. kaly 11,04 18,19 52,94 0,94 innost K8 2

SEVEN p-439 18,82 28,37 10,63 1,83 HU SD ps2-152 12,70 24,77 35,12 1,15 HU

4 PRO? ekonomie provozu, šet it drahé uhlí pomoc provozu sm s 4 druh uhlí zlepšit p ehled o FK NOx limity výpo ty místo instalace nového m ení dotáhnout se na sou asné trendy lepší budoucnost 3

5 ÍZENÍ VÝKONU P VODNÍ - P ENOS PO ADOVANÉHO VÝKONU NA PALIVO A VZDUCHY Redlery 0-100% Uhlí t/h VÝKON skut. a požad. Kom.V % Uhlí t/h TLAK RV % VÝKON PV Nm3/h SV Nm3/h 0-110% Vzduchy Nm3/h UHLÍ MIN VZDUCH MAX 0-110% L10 feeder extrakor Uhlí 0-110% L20 feeder extrakor PV pod lože PV 0,5 m SV 2 m SV uhlí linky 4

V 50-150% Uhlí t/h TLAK RV 25-110% VÝKON PV Nm3/h SV Nm3/h 0-110% Vzduchy Nm3/h

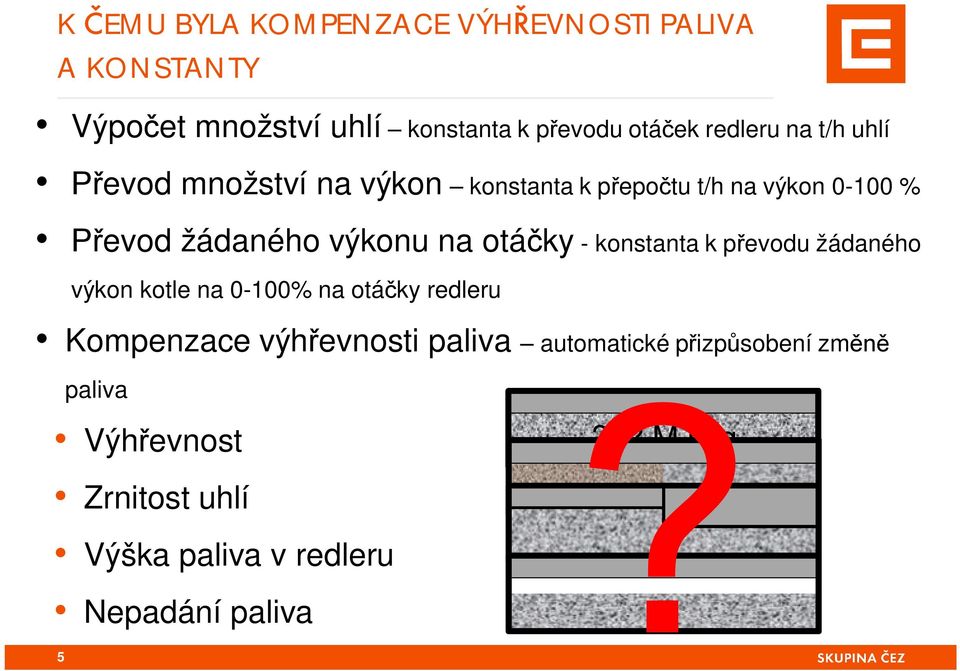

6 K EMU BYLA KOMPENZACE VÝH EVNOSTI PALIVA A KONSTANTY Výpo et množství uhlí konstanta k p evodu otá ek redleru na t/h uhlí evod množství na výkon konstanta k p epo tu t/h na výkon % evod žádaného výkonu na otá ky - konstanta k p evodu žádaného výkon kotle na 0-100% na otá ky redleru Kompenzace výh evnosti paliva automatické p izp sobení zm paliva Výh evnost??? MJ/kg Zrnitost uhlí Výška paliva v redleru Nepadání paliva 5

na otá ky - konstanta k p evodu žádaného výkon kotle na 0-100% na otá ky redleru Kompenzace výh evnosti

7 JAK NAHRADIT KONSTANTY? Fyzika Matematika Chemie Zdravý rozum Automatický výpo tem Opatrn za provozu 6

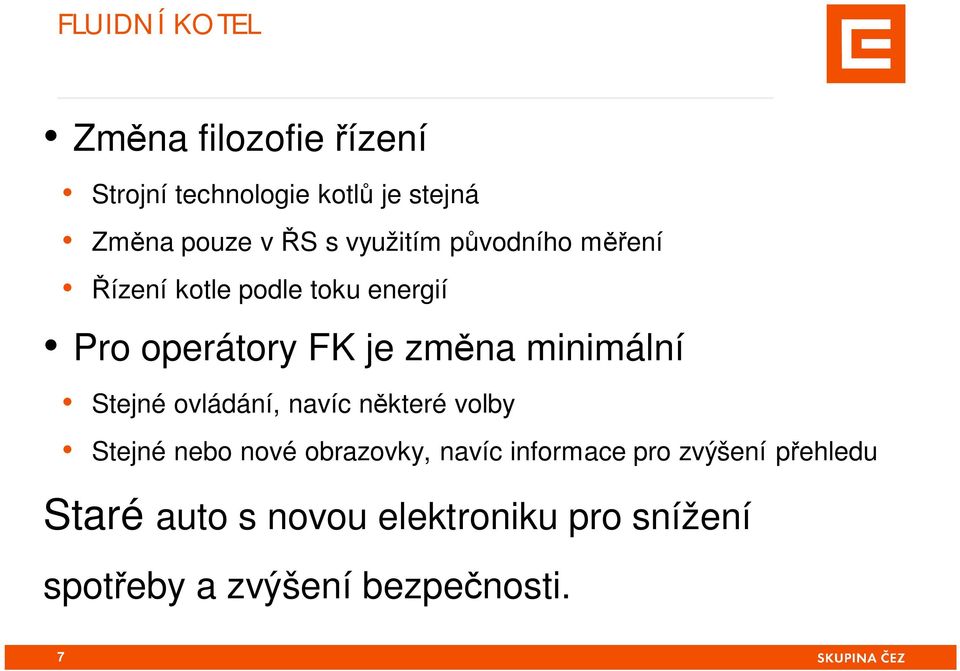

8 FLUIDNÍ KOTEL Zm na filozofie ízení Strojní technologie kotl je stejná Zm na pouze v S s využitím p vodního m ení ízení kotle podle toku energií Pro operátory FK je zm na minimální Stejné ovládání, navíc n které volby Stejné nebo nové obrazovky, navíc informace pro zvýšení p ehledu Staré auto s novou elektroniku pro snížení spot eby a zvýšení bezpe nosti. 7

minimální Stejné ovládání, navíc n které volby Stejné nebo nové obrazovky, navíc

9 CO JE HOTOVO K7+K8 REGULACE VÝKONU A ENERGIE Volba uhlí v zásobníku > výh evnost popel - síra Výpo et uhlí do kotle pro jednotlivé linky t/h Výpo et pln ní zásobník uhlí Vyhodnocení nepadání uhlí ze zásobníku v etn korekce nepadání uhlí Výpo et výšky paliva v redleru Výpo et energie v uhlí do kotle MW ízení rychlosti linek na základ pot ebné energie, výh evnosti a zapln ní redleru Ochrana a pom r vzduchy energie uhlí Korekce NOx omezení vzduchu p i nepadání paliva Omezova nízkého O2 Výpo et p edané energie na vým nících tepla innosti kotle p ímou metodou 8

energie v uhlí do kotle MW ízení rychlosti linek na základ pot ebné energie, výh evnosti a zapln ní redleru Ochrana a pom r vzduchy energie

10 CO JE HOTOVO K7+K8 VÁPENEC A POPEL Výpo et dopravy vápence do a ze sila Vyhodnocení nepadání vápence ze sila Výpo et minimálního množství vápence a p edpoklad p ebytku CaO v popelu Výpo et množství popele v doprav LP a ÚP Výpo et pom ru popel Výpo et hmotnosti lože 9

množství vápence a p edpoklad p ebytku CaO v popelu Výpo et

11 OBRAZOVKA HLAVNÍ OBRAZOVKA 10

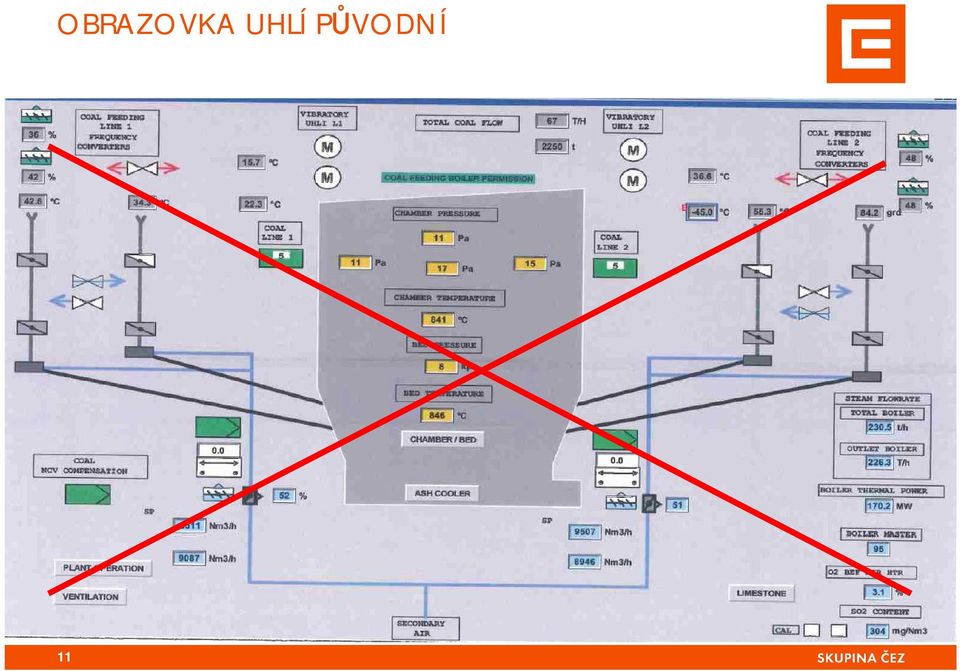

12 OBRAZOVKA UHLÍ P VODNÍ 11

13 OBRAZOVKA UHLÍ NOVÁ 1% 3% 12

14 OBRAZOVKA VOLBA UHLÍ 13

15 K8 ZM NY NA STRAN PALIVA VÝPO ET VÝH EVNOSTI A Ú INNOSTI 14

16 K8 REAKCE NA ZADÁNÍ A NEZADÁNÍ PALIVA 15

17 K8 ZADÁNÍ PALIVA A VÝPO ET VÝH EVNOSTI 16

18 GRAF KOREKCE VÝH EVNOSTI 14 DNÍ P ELOM

19 GRAF KOREKCE VÝH EVNOSTI 14 DNÍ

20 K7 Ú INNOST OD 2010 % eprogramování Uhlí MUS Uhlí PS2+439 Biomasa 40% Biomasa 60% Uhlí PS

21 K7 Ú INNOST DETAIL eprogramování Nové LUWO % Procenta biomasy do kotle 20

22 K8 Ú INNOST OD 2010 % innost K8 eprogramování Drti Uhlí MUS Uhlí PS2 21

23 K8 Ú INNOST DETAIL innost K8 Drti % eprogramování 22

24 K8 Ú INNOST FUNKCÍ VÝH EVNOSTI S VLIVEM PROVOZU CENTRÁLNÍHO DRTI E 94,5 innost % 94 93, ,5 92 K8 ú innost K8 ú innost K8 bez drti e K8 s drti em 91, , výh evnost MJ/kg 23

25 K8 VÝH EVNOST UHLÍ VÝPO ET V S A POWEROPTI 24

26 GRAF K7 VYBRANÉ VELI INY FUNKCÍ VÝKONU teplota C innost % NOx Teplota lože innost NOx mg/nm parní výkon t/h 25

27 GRAF K7 VYBRANÉ VELI INY FUNKCÍ VÝKONU / teplota C 100 innost % NOx Teplota lože innost NOx mg/nm parní výkon t/h 26

28 GRAF K8 VYBRANÉ VELI INY FUNKCÍ VÝKONU teplota C innost % NOx Teplota lože innost NOx mg/nm parní výkon t/h 27

29 GRAF K8 VYBRANÉ VELI INY FUNKCÍ VÝKONU / teplota C innost % NOx Teplota lože innost NOx mg/nm parní výkon t/h 28

30 NOX mg/nm3 K7 NOx Limity NOx BREF pro roce 2020 Denní Ro ní eprogramování 29

31 NOX mg/nm3 K8 NOx Limity NOx BREF pro roce 2020 Denní Ro ní eprogramování 30

32 VÁPENEC 31

33 POPEL 32

34 K7 PROVOZ NA BIOMASU A AKUMULACE ÚP POM R LP/CP V ZÁVISLOSTI NA OFUKOVA ÍCH evažuje ložový popel evažuje úletový popel po provozu ofukova 33

35 POWEROPTI Je to zrcadlo kvality provozu a údržby, provozní ekonomie Pot ebuje zájem a spolupráci Technologie S+MaR PowerOPTI Provoz, údržba, provozní ekonomie Sm r S-PowerOpti ení + p ipravené výpo ty Sm r PowerOpti- S innost Klade vysoké nároky na MaR (vadná a podez elá m ení) Silný nástroj pro provozní ekonomii a provoz Pomoc pro vyhodnocení stavu provozu a zm n v technologii 34

36 VADNÁ M ENÍ / PODEZ ELÁ M ENÍ PowerOPTI PE LTOs CUTD Obrazovka S AI karta AD 4-20mA evodník Sníma Technologie Porucha v m ícím et zci Špatné nastavení parametr v S (delta, vzorkování) Špatné umíst ní na obrazovce nebo v technologii Špatné nastavení p evodník v etn jednotek Korekce P, T Chyba montáže Podez ení na chybu m ení - nahodilá, systematická Nevhodné umíst ní m ení Nevhodný princip m ení Chyba v projektu m ení Chyba v zadání m ení Zm na v provozování 35

37 ZM NY V S FLUIDNÍCH KOTL CO SE POVEDLO ízení kotl podle výh evnosti a se ízení regulace - zvýšená ú innost kotl. K8 1% v porovnání K7 do 1% na uhlí, nevyhodnoceno, provoz p evážn na biomasu nebo kvalitní uhlí, zanesený kotel provozem na biomasu, d ravé LUWO Se ízení pom ru palivo vzduch - snížení NOx pod limit 200mg/Nm3 K7 nižší o cca 25 % proti pr ru K7 i K8 pr r 150 mg/nm3 Všechno se nemusí m it dá se spolehliv vypo ítat Výpo ty množství paliva, vápence, popel, energie, výh evnost Zásahy operátor etnost korekcí operátor do ízení paliva klesla o 90% v porovnání Zvýšení spolehlivosti a p ehledu o provozu 36 Nové informace o provozu sobení ochran kotl nižší o 60%

38 KONEC kuji Vám
