1 zuzana včeláková klauzura zimní semestr 2013 mobilní výstavní prostor

2 zadání téma: prezentace ateliéru A4 název: mobilní výstavní prostor ateliéru A4 místo: individuální místa klauzura zimní semestr 2013 stále jiný stále stejný Mobilní výstavní prostor. Co to vlastně znamená? Má to být stále stejná věc bez ohledu na místo? Měl by mít sřechu? Co všechno vlastně vystavuji - video, obrazy, plachty, modely? Složí to každý, převeze, pochopí, hlavně rychle tam a rychle zpět? Toto je odpověď: modul 2x2 metry s výškou 2,5 + 2,4 m nebo 2,4 + 2,3m v počtu 16i kusů, připravený pro kreativitu uživatelů. podklady: vlastní zadání: navrhněte mobilní výstavní pavilon pro prezentaci prací ateliéru A4, pavilon může být i nomádním ateliérem velikost cca 60 m2 součástí návrhu bude i řešení mobility pavilonu to znamená jakým způsobem bude pavilon transportován, postup montáže a demontáže způsob odevzdání: model výkresy vizualizace do libovolné situace

Složí to každý, převeze, pochopí, hlavně rychle tam a rychle zpět? Toto je odpověď: modul 2x2 metry s výškou 2,5 + 2,4 m nebo 2,4 + 2,3m v počtu 16i kusů, připravený pro kreativitu uživatelů.

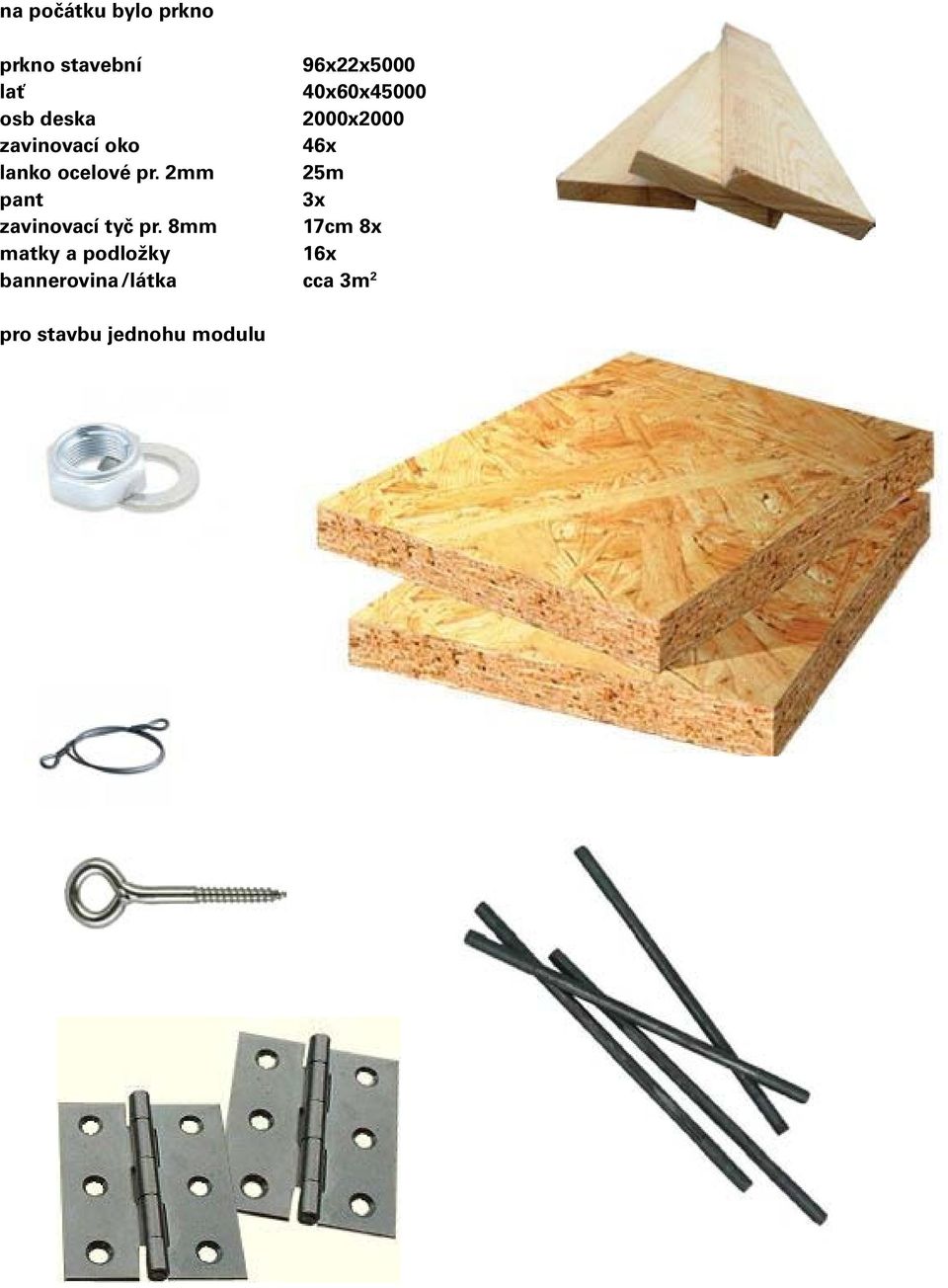

3 na počátku bylo prkno prkno stavební 96x22x5000 lať 40x60x45000 osb deska 2000x2000 zavinovací oko 46x lanko ocelové pr. 2mm 25m pant 3x zavinovací tyč pr. 8mm 17cm 8x matky a podložky 16x bannerovina /látka cca 3m 2 pro stavbu jednohu modulu

ocelové pr. 2mm 25m pant 3x zavinovací tyč pr.

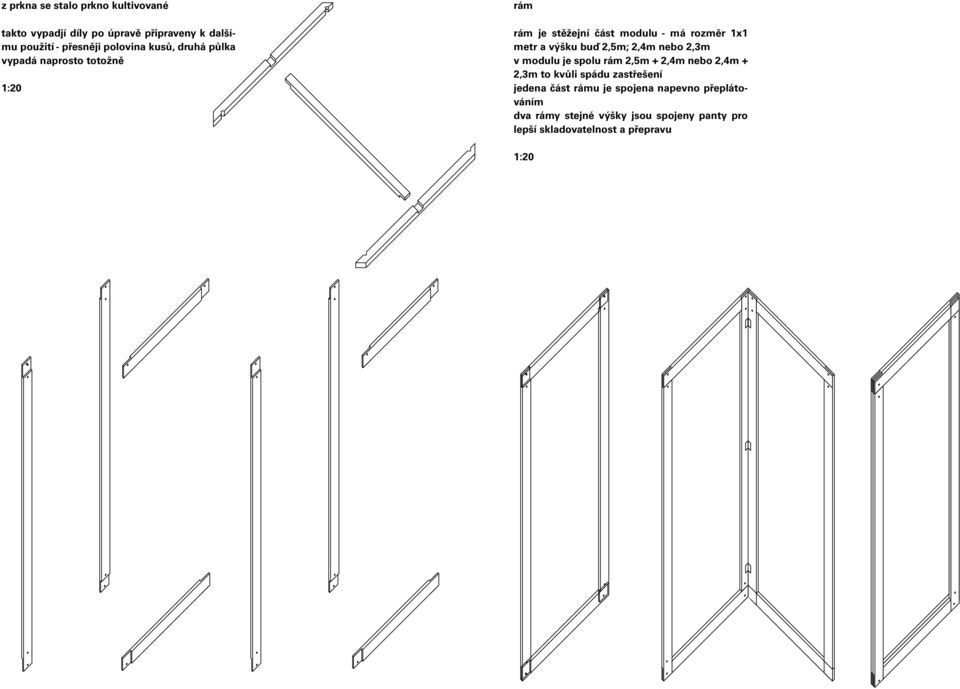

4 VÝUKOVÉM PRODUKTU SPOLEČNOSTI VYTVOŘENO AUTODESKVE VÝUKOVÉM PRODUKTU SPOLEČNOSTI AUTODESK z prkna se stalo prkno kultivované takto vypadjí díly po úpravě připraveny k dalšímu použití - přesněji polovina kusů, druhá půlka vypadá naprosto totožně VYTVOŘENO VE VÝUKOVÉM PRODUKTU SPOLEČNOSTI AUTO rám ENO VE VÝUKOVÉM PRODUKTU SPOLEČNOSTI AUTODESK rám je stěžejní část modulu - má rozměr 1x1 metr a výšku buď 2,5m; 2,4m nebo 2,3m v modulu je spolu rám 2,5m + 2,4m nebo 2,4m + 2,3m to kvůli spádu zastřešení jedena část rámu je spojena napevno přeplátováním dva rámy stejné výšky jsou spojeny panty pro lepší skladovatelnost a přepravu VYTVOŘENO VE VÝUKOVÉM PRODUKTU SPOLEČNOSTI VYTVOŘENO AUTODESKVE VÝUKOVÉM PRODUKTU SPOLEČNOS

stěžejní část modulu - má rozměr 1x1 metr a výšku buď 2,5m; 2,4m nebo 2,3m v modulu je spolu rám 2,5m + 2,4m nebo 2,4m + 2,3m to kvůli spádu zastřešení jedena část rámu je spojena

5 stabilita je zajištěna prkny z latí ve tvaru písmene H jeden je nahoře a druhý na zemi, s rámem je spojen pomocí závitové tyče a matek, v latích i rámu jsou předvrtané díry vzhledem k různé výšce rámu je v horní části zalícován s nižším rámem, u druhého je s odskokem 10cm konstrukce je rozebíratelná na tři kusy 1:2

předvrtané díry vzhledem k různé výšce rámu je v horní části zalícován s

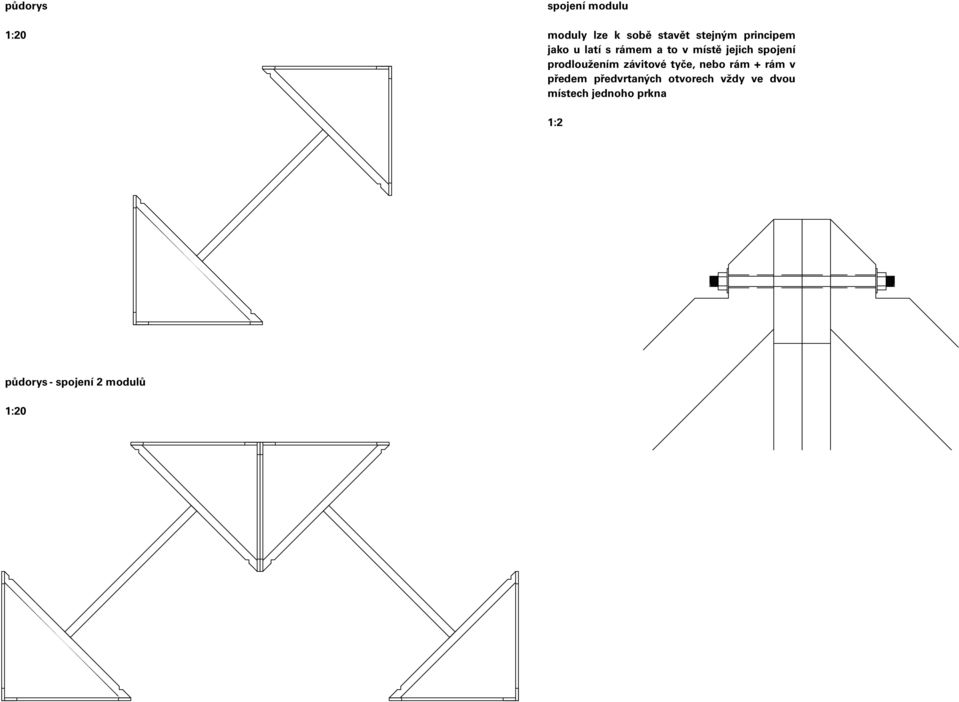

6 půdorys půdorys - spojení 2 modulů spojení modulu moduly lze k sobě stavět stejným principem jako u latí s rámem a to v místě jejich spojení prodloužením závitové tyče, nebo rám + rám v předem předvrtaných otvorech vždy ve dvou místech jednoho prkna 1:2

jejich spojení prodloužením závitové tyče, nebo rám + rám v

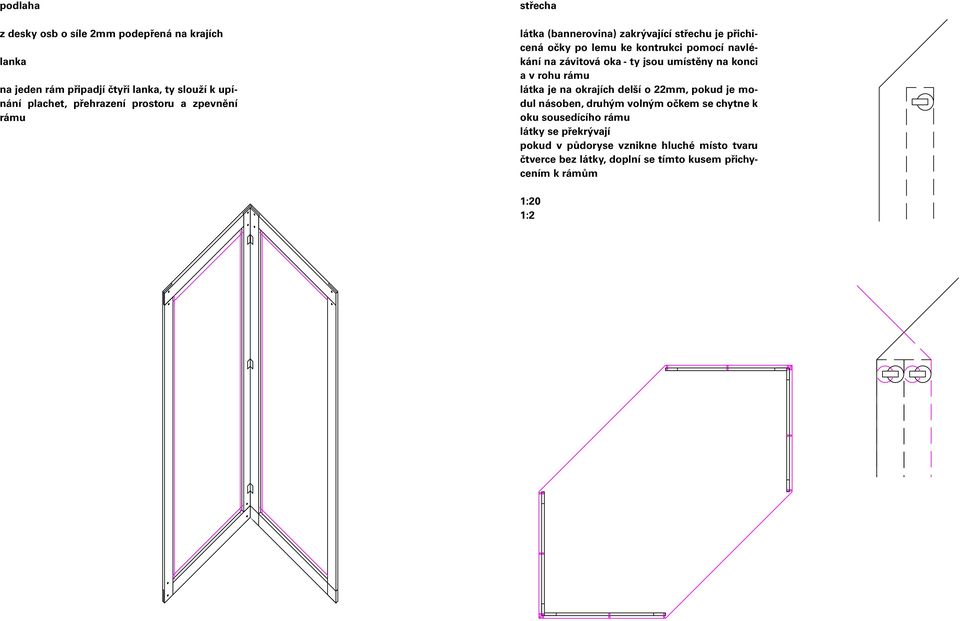

7 podlaha z desky osb o síle 2mm podepřená na krajích lanka na jeden rám připadjí čtyři lanka, ty slouží k upínání plachet, přehrazení prostoru a zpevnění rámu střecha VYTVOŘENO VE VÝUKOVÉM PRODUKTU SPOLEČNOSTI VYTVOŘENO AUTODESK VE VÝUKOVÉM PRODUKTU SPOLEČNOST látka (bannerovina) zakrývající střechu je přichicená očky po lemu ke kontrukci pomocí navlékání na závitová oka - ty jsou umístěny na konci a v rohu rámu látka je na okrajích delší o 22mm, pokud je modul násoben, druhým volným očkem se chytne k oku sousedícího rámu VYTVOŘENO VE VÝUKOVÉM PRODUKTU SPOLEČNO látky se překrývají pokud v půdoryse vznikne hluché místo tvaru čtverce bez látky, doplní se tímto kusem přichycením k rámům 1:2 UKOVÉM PRODUKTU SPOLEČNOSTI AUTODESK UKOVÉM PRODUKTU SPOLEČNOSTI AUTODESK

jsou umístěny na konci a v rohu rámu látka je na okrajích delší o 22mm, pokud je modul násoben, druhým volným očkem se chytne k oku sousedícího rámu VYTVOŘENO VE VÝUKOVÉM PRODUKTU SPOLEČNO

8 zvětšení modulu při potřebě zvětšení modulu je možné základní rozměr 1x1m nastavit dalším rámem a získat modul o rozměru 2x2m VYTVOŘENO který zastřeší 8m VE 2 VÝUKOVÉM PRODUKTU SPOLEČNOSTI AUTODESK spoje a principy zůstávají stejné

o rozměru 2x2m VYTVOŘENO který zastřeší 8m VE 2 VÝUKOVÉM

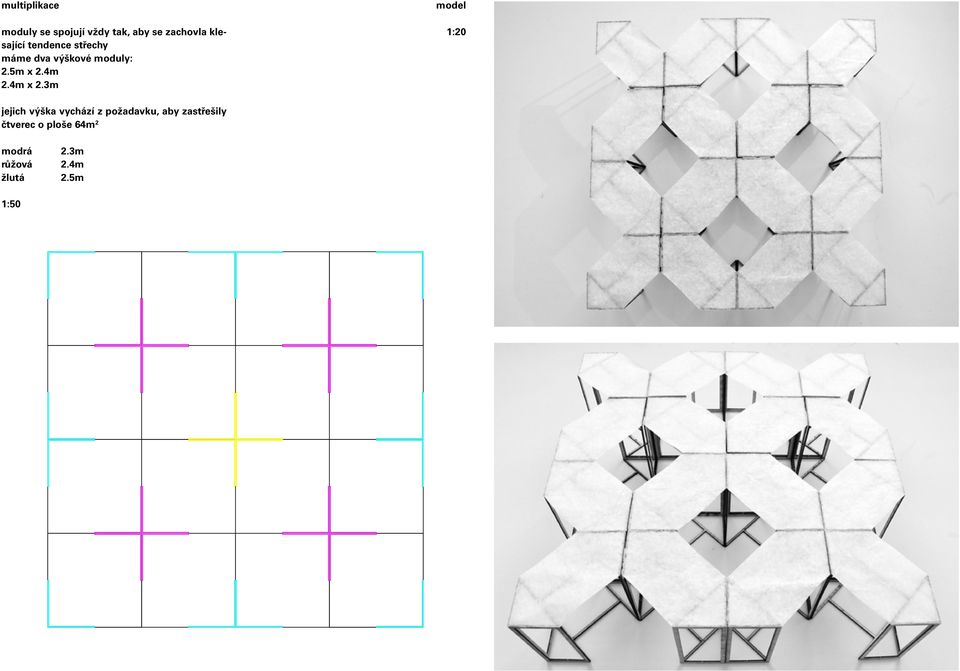

9 multiplikace moduly se spojují vždy tak, aby se zachovla klesající tendence střechy máme dva výškové moduly: 2.5m x 2.4m 2.4m x 2.3m model jejich výška vychází z požadavku, aby zastřešily čtverec o ploše 64m 2 modrá 2.3m růžová 2.4m žlutá 2.5m 1:50

10 možnosti spojení jednotlivé moduly můžeme k sobě spojit 3mi způsoby model

11 model

13 CV Zuzana včeláková * 3. prosince 1992 Brno zuzavcel@gmail.com Brechtova 16 Brno foto A Vysoká škola uměleckoprůmyslová v Praze Architektura nyní České vysoké učení technické v Praze Fakulta Architektury Střední škola umění a designu v Brně obor: Užitá malba atelier architektura

uměleckoprůmyslová v Praze Architektura 4 2013 nyní České vysoké učení technické v
