1 Cembrit Flow System Montáž se skrytým kotvením

2 CEMBRIT FLOW SYSTEM kreativní fasády skryté kotvení Poslední novinka společnosti Cembrit zůstala pro lidské oko ukryta pod fasádními deskami. Nový kotevní systém Cembrit Flow dovoluje vytvářet kompaktní vzhled větrané fasády bez viditelných šroubů. CEMBRIT FLOW SYSTEM 2

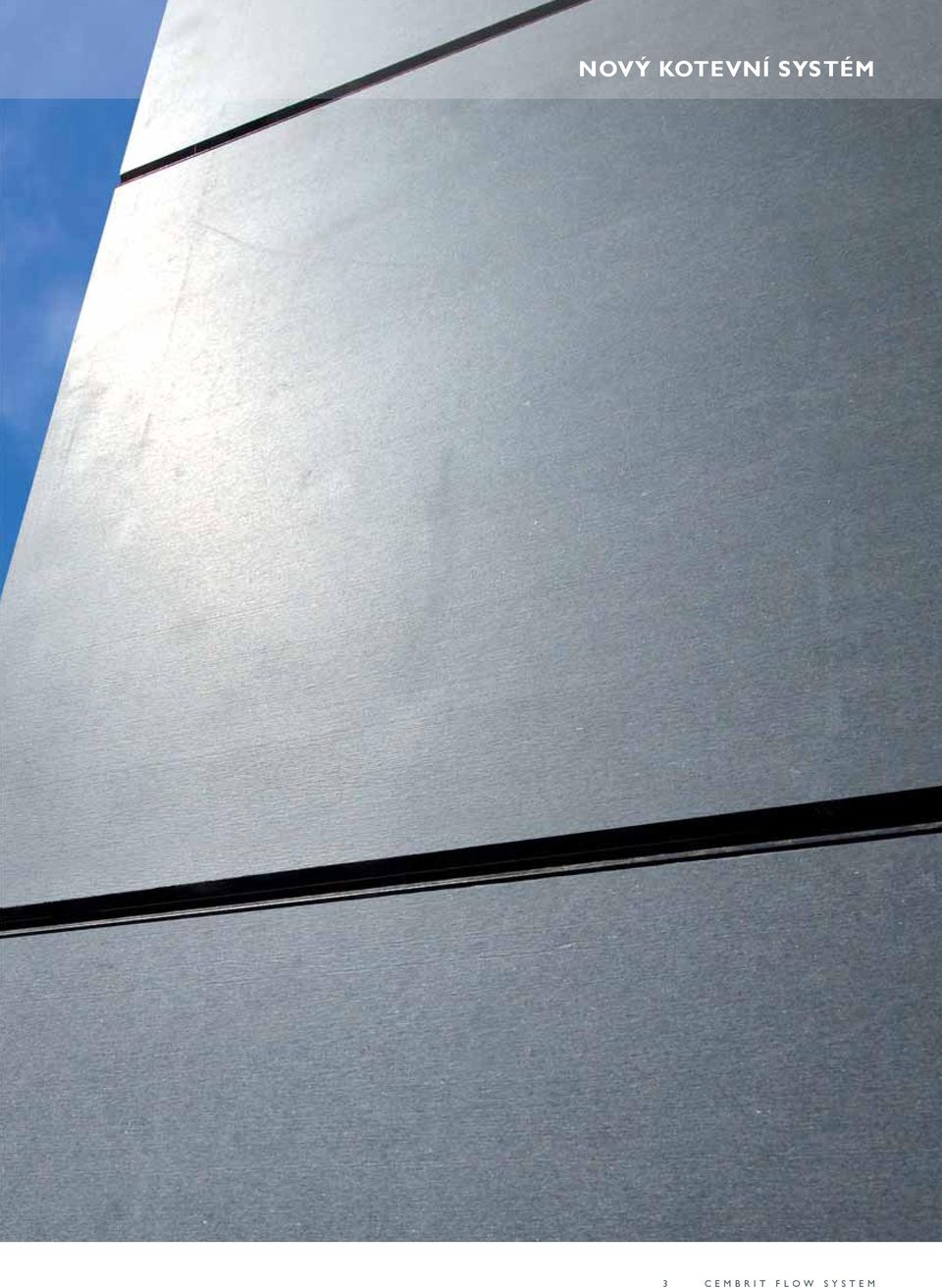

3 NOVÝ KOTEVNÍ SYSTÉM 3 CEMBRIT FLOW SYSTEM

4 CEMBRIT FLOW SYSTEM Cembrit Flow System Svoboda v navrhování fasád skryté kotvení Cembrit Flow System je fl exibilní alternativa k tradičnímu kotvení fasádních desek pomocí šroubů. Cembrit Flow System je malou revolucí v oblasti skrytého kotvení. Ve spojení s velice jednoduchou montáží dovoluje vytvářet inspirativní větrané fasády. Zároveň, ve srovnání s jinými systémy skrytého kotvení, přináší i nákladově velmi efektivní alternativu. Cembrit Flow System umožňuje vytvářet hladké moderní fasády bez rušivých kotevních prvků. Montáží Cembrit Flow systému spolu s deskami z řady URBANNATURE dosáhneme esteticky zdařilé a kreativní fasády. Více se o systému dozvíte na stránkách cembrit.cz/fl ow. Ke shlédnutí je zde také krátké instruktážní video. CEMBRIT FLOW SYSTEM 4

5 NOVÝ KOTEVNÍ SYSTÉM Barva Materiál Fasádní desky 49 Vláknocement Rozměry mm 1192 x x 297 Tloušťka mm 8 Nosný profil Bez porvrchové úpravy Hliník - ALMgSi Horní profil Práškový barva - černá (RAL 7021) Hliník - ALMgSi Vláknocementové fasádní desky se na podkladní rošt připevní zavěšením na hliníkové profi ly. Speciální systém pero-drážky zamkne desku k profi lu a zajistí, že zůstane bezpečně přikotvena i za působení silného sání větru. Cembrit Flow System je dostupný pro všechny desky z řady URBANNAURE. Pro montáž systémem Cembrit Flow jsou fasádní desky vyráběny ve dvou základních rozměrech. Díky jednoduchému řezání fasádních desek přímo na staveništi je zajištěna absolutní přizpůsobivost vašemu projektu. Popusťte uzdu své fantazii a využijte všechny možnosti, které nabízí Cembrit Flow System. Kombinujte barvy desek z řady URBANNATURE a vytvořte jedinečný vzhled fasády bez viditelných šroubů. Shlédněte jednoduché montážní video. 5 CEMBRIT FLOW SYSTEM

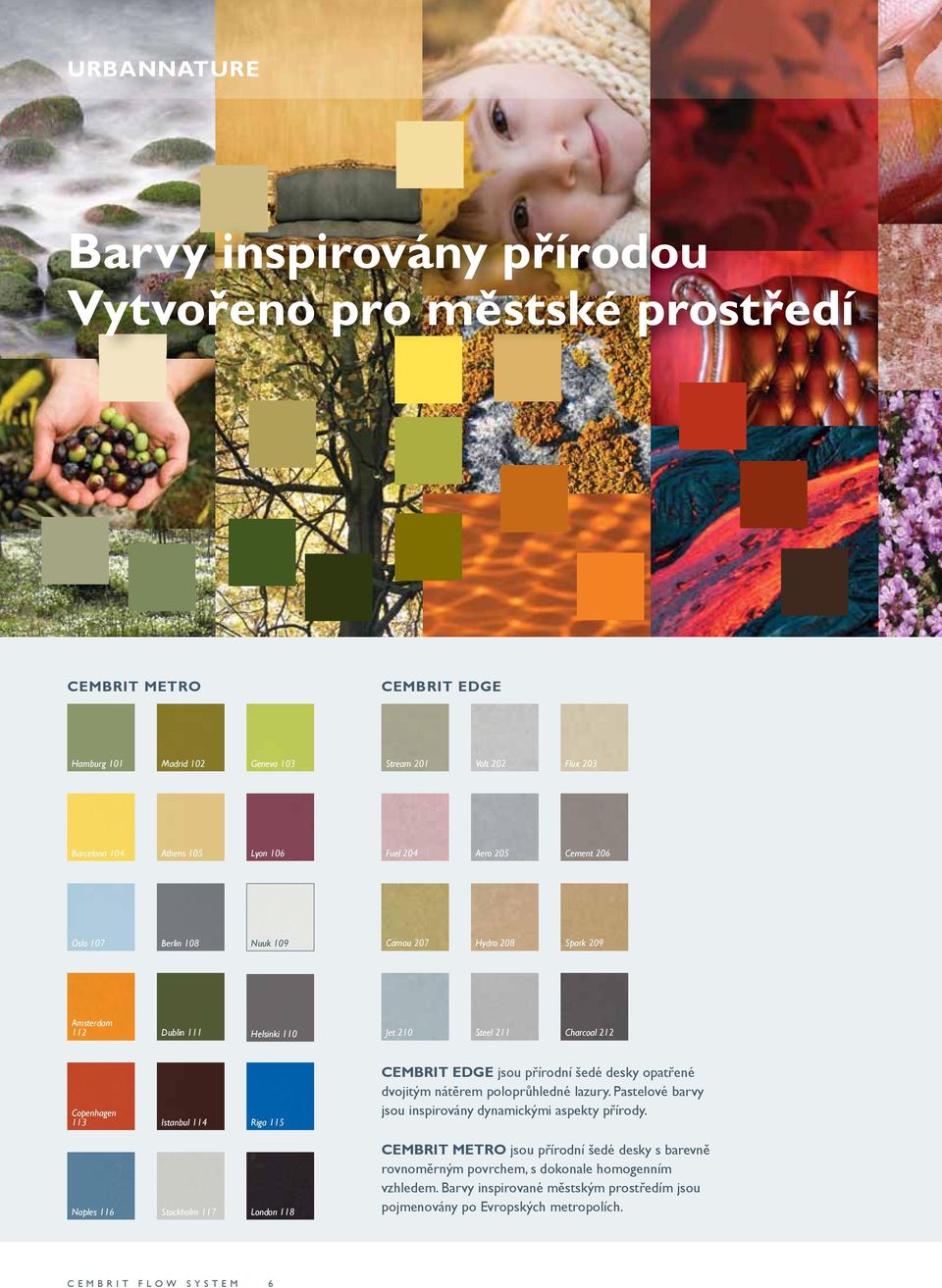

6 URBANNATURE Barvy inspirovány přírodou Vytvořeno pro městské prostředí CEMBRIT METRO CEMBRIT EDGE Hamburg 101 Madrid 102 Geneva 103 Stream 201 Volt 202 Flux 203 Barcelona 104 Athens 105 Lyon 106 Fuel 204 Aero 205 Cement 206 Oslo 107 Berlin 108 Nuuk 109 Camou 207 Hydro 208 Spark 209 Amsterdam 112 Dublin 111 Helsinki 110 Jet 210 Steel 211 Charcoal 212 Copenhagen 113 Istanbul 114 Riga 115 CEMBRIT EDGE jsou přírodní šedé desky opatřené dvojitým nátěrem poloprůhledné lazury. Pastelové barvy jsou inspirovány dynamickými aspekty přírody. Naples 116 Stockholm 117 London 118 CEMBRIT METRO jsou přírodní šedé desky s barevně rovnoměrným povrchem, s dokonale homogenním vzhledem. Barvy inspirované městským prostředím jsou pojmenovány po Evropských metropolích. CEMBRIT FLOW SYSTEM 6

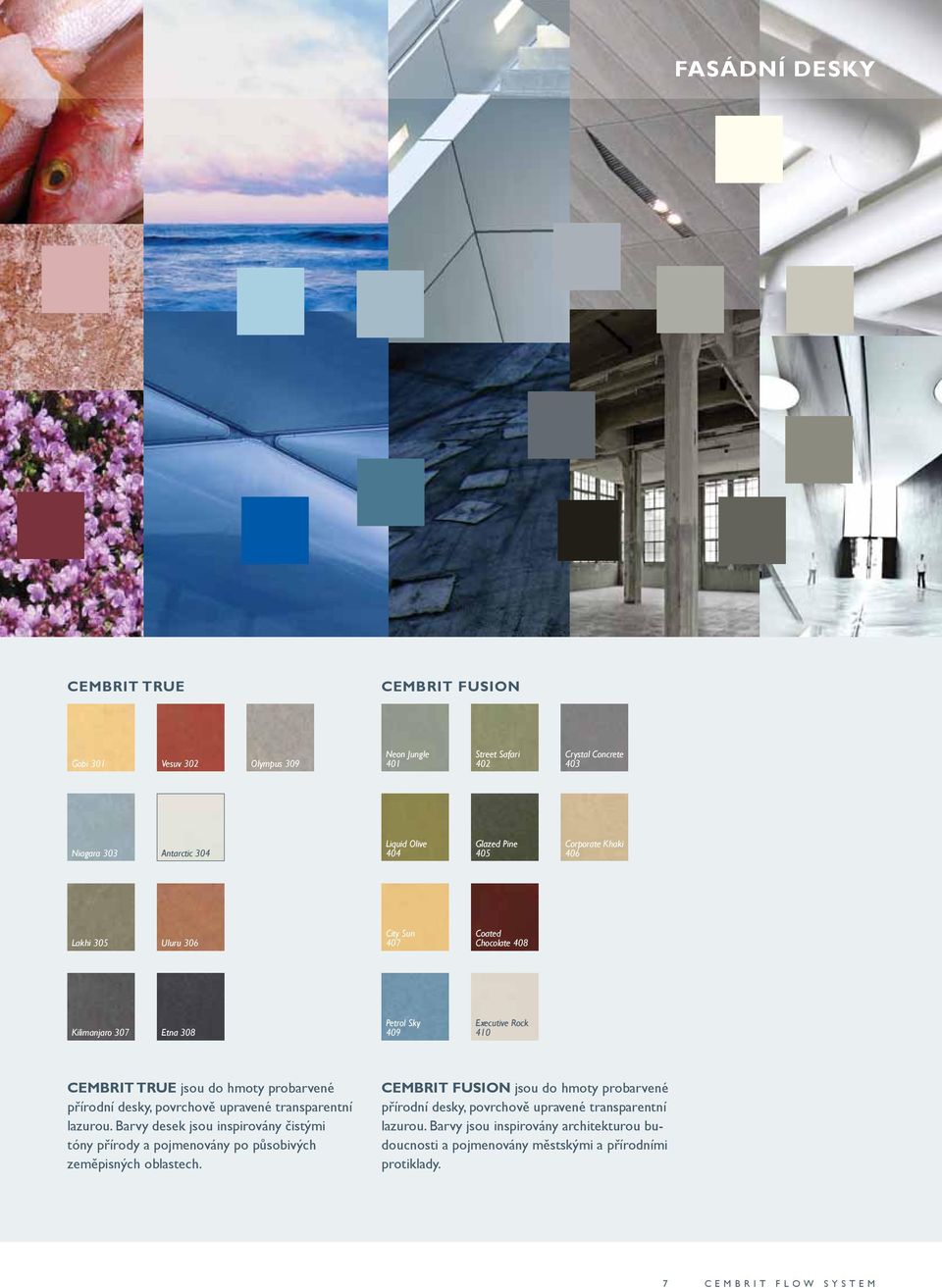

7 FASÁDNÍ DESKY CEMBRIT TRUE CEMBRIT FUSION Gobi 301 Vesuv 302 Olympus 309 Neon Jungle 401 Street Safari 402 Crystal Concrete 403 Niagara 303 Antarctic 304 Liquid Olive 404 Glazed Pine 405 Corporate Khaki 406 Lakhi 305 Uluru 306 City Sun 407 Coated Chocolate 408 Kilimanjaro 307 Etna 308 Petrol Sky 409 Executive Rock 410 CEMBRIT TRUE jsou do hmoty probarvené přírodní desky, povrchově upravené transparentní lazurou. Barvy desek jsou inspirovány čistými tóny přírody a pojmenovány po působivých zeměpisných oblastech. CEMBRIT FUSION jsou do hmoty probarvené přírodní desky, povrchově upravené transparentní lazurou. Barvy jsou inspirovány architekturou budoucnosti a pojmenovány městskými a přírodními protiklady. 7 CEMBRIT FLOW SYSTEM

8 MONTÁŽ 600 Detailní montážní návod naleznete na stránkách Shlédněte jednoduché montážní video. 150 Krok 1 Montáž podkladního nosného roštu Krok 2 Montáž nosných profilů desek Krok 3 Montáž desek CEMBRIT FLOW SYSTEM 8

9 MONTÁŽ Krok 4 Montáž horního profilu Krok 5 Montáž další řady profilů a desek Ukončení fasády 9 CEMBRIT FLOW SYSTEM

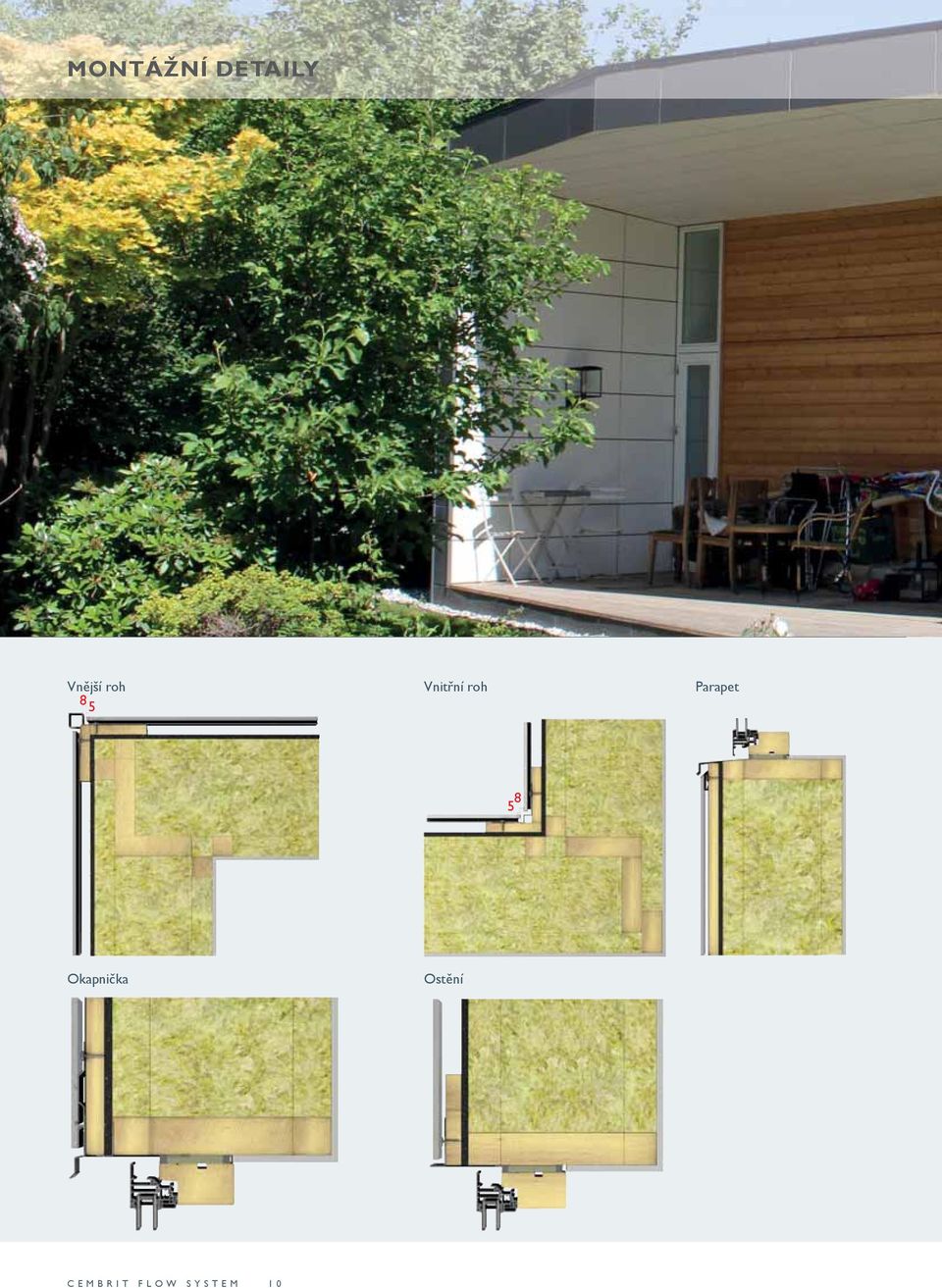

10 MONTÁŽNÍ DETAILY Vnější roh 8 5 Vnitřní roh Parapet 5 8 Okapnička Ostění CEMBRIT FLOW SYSTEM 10
