Návod K Obsluze MONITOR IPS LED (MONITOR LED*)

Transkript

1 Návod K Obsluze MONITOR IPS LED (MONITOR LED*) *Monitory LED společnosti LG jsou monitory LCD s podsvětlením diodami LED. Před použitím produktu si důkladně přečtěte bezpečnostní pokyny. Seznam modelů Monitor IPS LED (Monitor LED) 25UM58 29UM58 34UM58

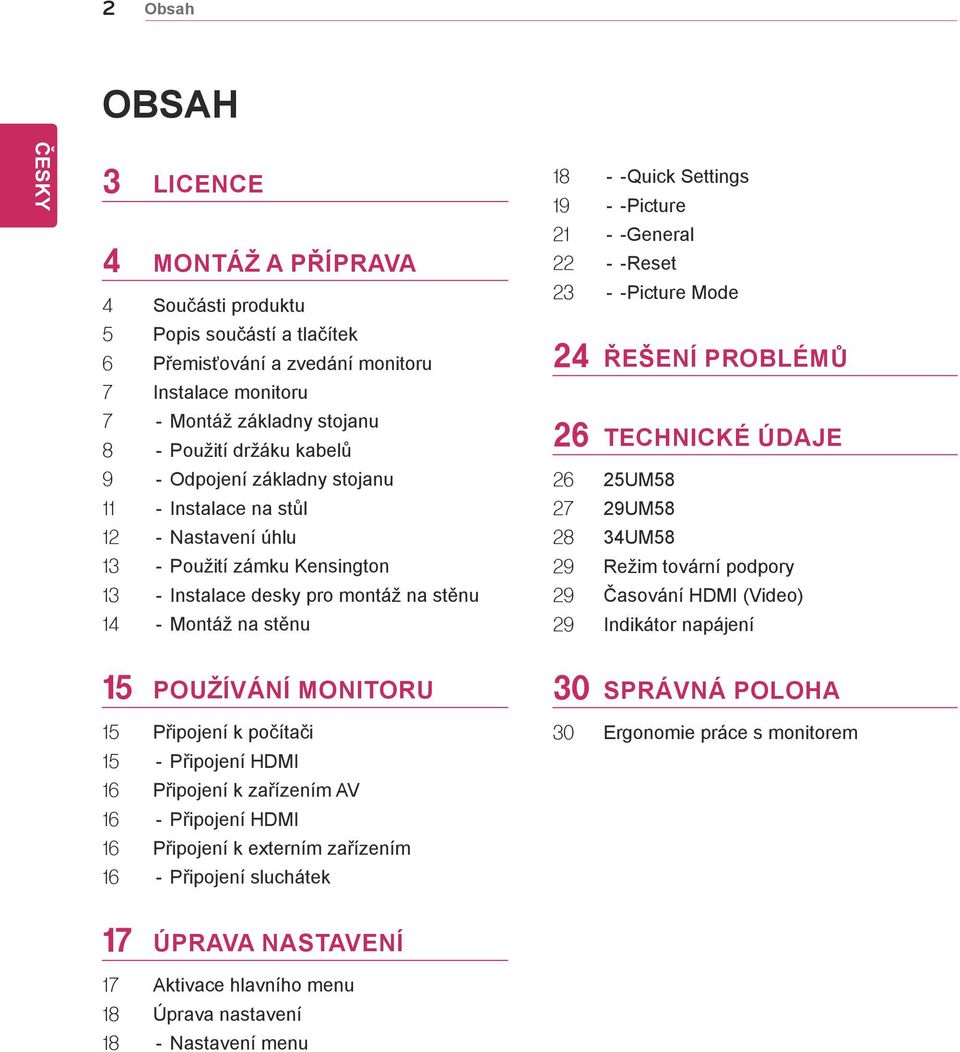

2 2 Obsah OBSAH 3 LICENCE 4 MONTÁŽ A PŘÍPRAVA 4 Součásti produktu 5 Popis součástí a tlačítek 6 Přemisťování a zvedání monitoru 7 Instalace monitoru 7 - Montáž základny stojanu 8 - Použití držáku kabelů 9 - Odpojení základny stojanu 11 - Instalace na stůl 12 - Nastavení úhlu 13 - Použití zámku Kensington 13 - Instalace desky pro montáž na stěnu 14 - Montáž na stěnu Quick Settings Picture General Reset Picture Mode 24 ŘEŠENÍ PROBLÉMŮ 26 TECHNICKÉ ÚDAJE 26 25UM UM UM58 29 Režim tovární podpory 29 Časování HDMI (Video) 29 Indikátor napájení 15 POUŽÍVÁNÍ MONITORU 15 Připojení k počítači 15 - Připojení HDMI 16 Připojení k zařízením AV 16 - Připojení HDMI 16 Připojení k externím zařízením 16 - Připojení sluchátek 30 SPRÁVNÁ POLOHA 30 Ergonomie práce s monitorem 17 ÚPRAVA NASTAVENÍ 17 Aktivace hlavního menu 18 Úprava nastavení 18 - Nastavení menu

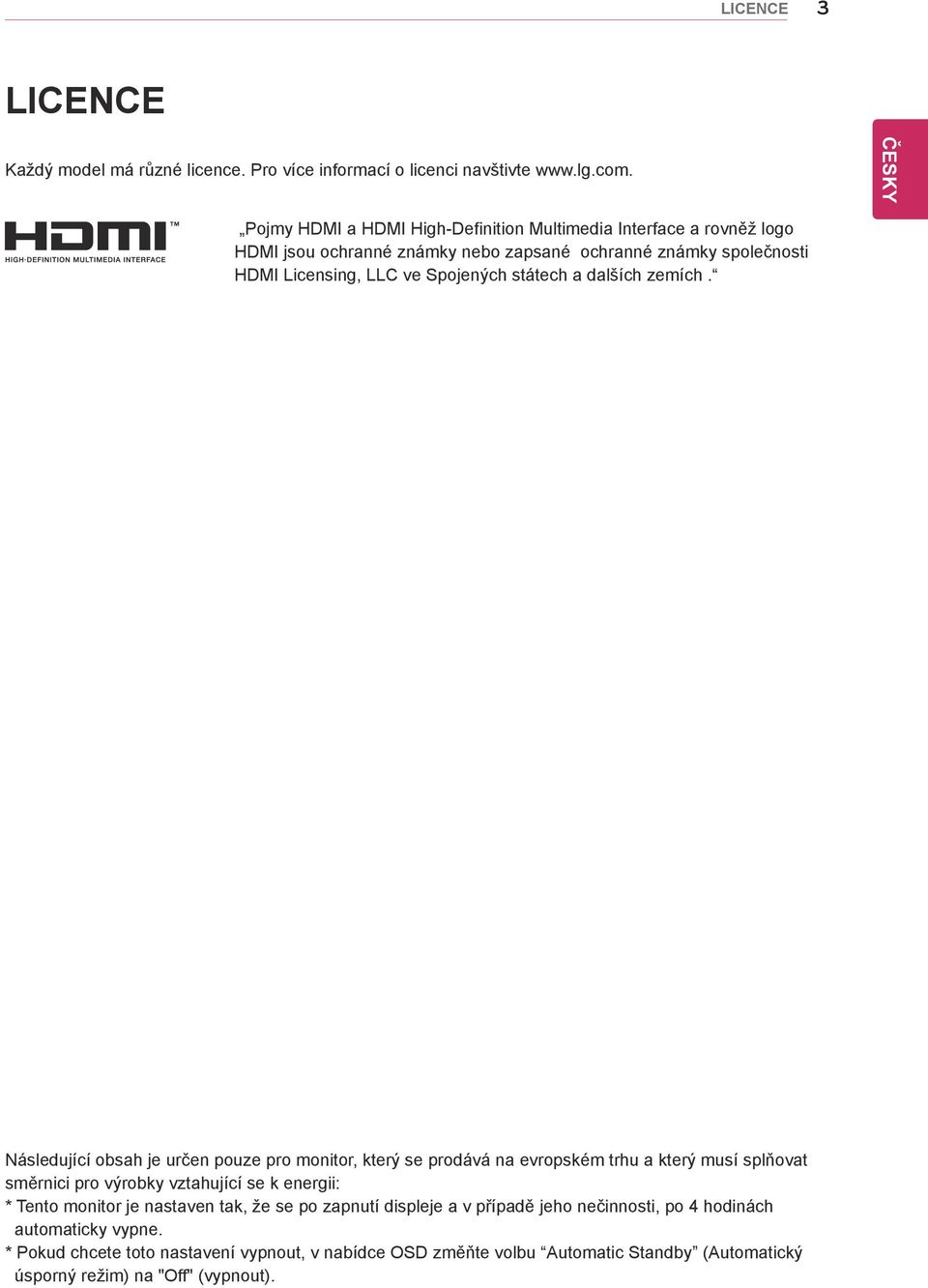

3 LICENCE 3 LICENCE Každý model má různé licence. Pro více informací o licenci navštivte Pojmy HDMI a HDMI High-Definition Multimedia Interface a rovněž logo HDMI jsou ochranné známky nebo zapsané ochranné známky společnosti HDMI Licensing, LLC ve Spojených státech a dalších zemích. Následující obsah je určen pouze pro monitor, který se prodává na evropském trhu a který musí splňovat směrnici pro výrobky vztahující se k energii: * Tento monitor je nastaven tak, že se po zapnutí displeje a v případě jeho nečinnosti, po 4 hodinách automaticky vypne. * Pokud chcete toto nastavení vypnout, v nabídce OSD změňte volbu Automatic Standby (Automatický úsporný režim) na "Off" (vypnout).

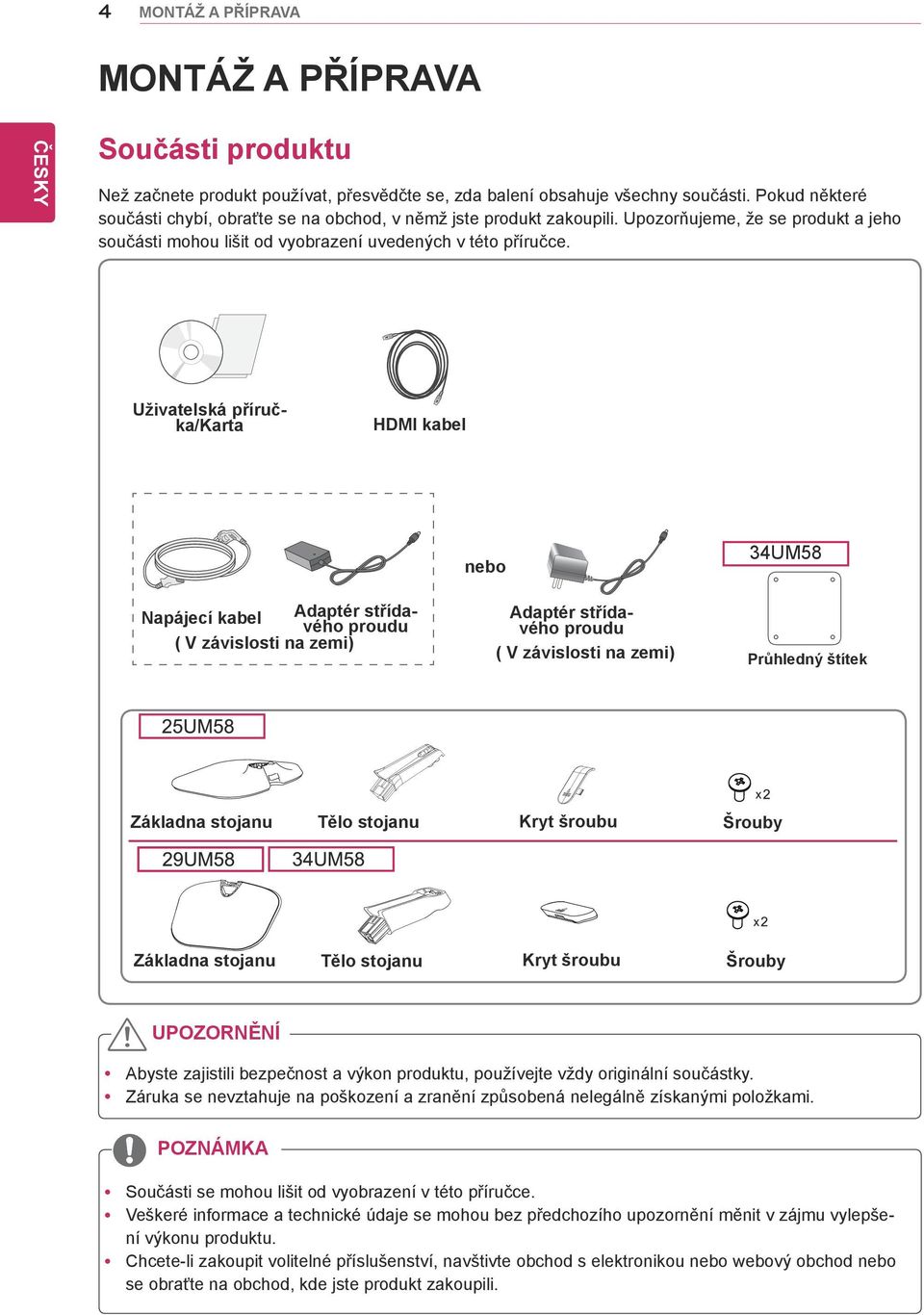

4 4 MONTÁŽ A PŘÍPRAVA MONTÁŽ A PŘÍPRAVA Součásti produktu Než začnete produkt používat, přesvědčte se, zda balení obsahuje všechny součásti. Pokud některé součásti chybí, obraťte se na obchod, v němž jste produkt zakoupili. Upozorňujeme, že se produkt a jeho součásti mohou lišit od vyobrazení uvedených v této příručce. Uživatelská příručka/karta HDMI kabel Napájecí kabel Adaptér střídavého proudu ( V závislosti na zemi) nebo Adaptér střídavého proudu ( V závislosti na zemi) 34UM58 Průhledný štítek Základna stojanu Tělo stojanu Kryt šroubu Šrouby Základna stojanu Tělo stojanu Kryt šroubu Šrouby UPOZORNĚNÍ yabyste zajistili bezpečnost a výkon produktu, používejte vždy originální součástky. yzáruka se nevztahuje na poškození a zranění způsobená nelegálně získanými položkami. POZNÁMKA ysoučásti se mohou lišit od vyobrazení v této příručce. yveškeré informace a technické údaje se mohou bez předchozího upozornění měnit v zájmu vylepšení výkonu produktu. ychcete-li zakoupit volitelné příslušenství, navštivte obchod s elektronikou nebo webový obchod nebo se obraťte na obchod, kde jste produkt zakoupili.

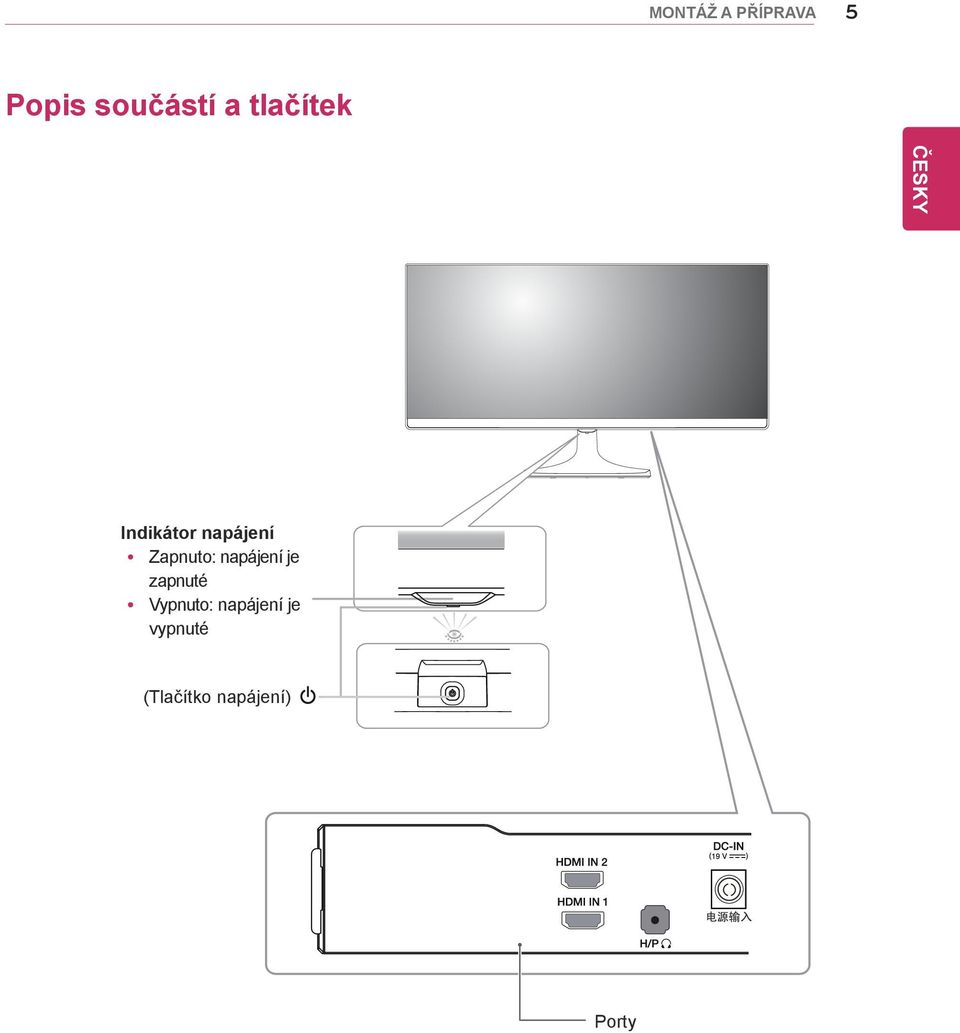

5 MONTÁŽ A PŘÍPRAVA 5 Popis součástí a tlačítek Indikátor napájení yzapnuto: napájení je zapnuté yvypnuto: napájení je vypnuté (Tlačítko napájení) Porty

6 6 MONTÁŽ A PŘÍPRAVA Přemisťování a zvedání monitoru Při přemisťování či zvedání monitoru dodržujte tyto pokyny, aby nedošlo k poškrábání nebo poškození monitoru, a aby byla zajištěna bezpečná přeprava nezávisle na tvaru a velikosti monitoru. UPOZORNĚNÍ ysnažte se pokud možno nedotýkat obrazovky monitoru. Mohlo by dojít k poškození obrazovky nebo některých pixelů sloužících k tvorbě obrazu. y Než budete monitor přemisťovat, doporučujeme jej umístit do původní krabice či balicího materiálu. ynež budete monitor přemísťovat nebo zvedat, odpojte napájecí kabel i všechny ostatní kabely. yuchopte pevně horní a dolní část rámu monitoru. Nedržte samotný panel. y Pokud používáte panel monitoru bez základny stojanu, tlačítko ovladače může způsobit, že monitor bude nestabilní a spadne, přičemž může dojít k jeho poškození nebo ke zranění. Kromě toho tlačítko ovladače nemusí fungovat správně. ykdyž monitor držíte, měla by obrazovka směřovat směrem od vás, aby nedošlo k jejímu poškrábání. ykdyž monitor přemisťujete, chraňte jej před silnými otřesy a vibracemi. ypři přemisťování monitoru jej držte svisle. Nikdy jej neotáčejte na stranu, ani ho do strany nenaklánějte.

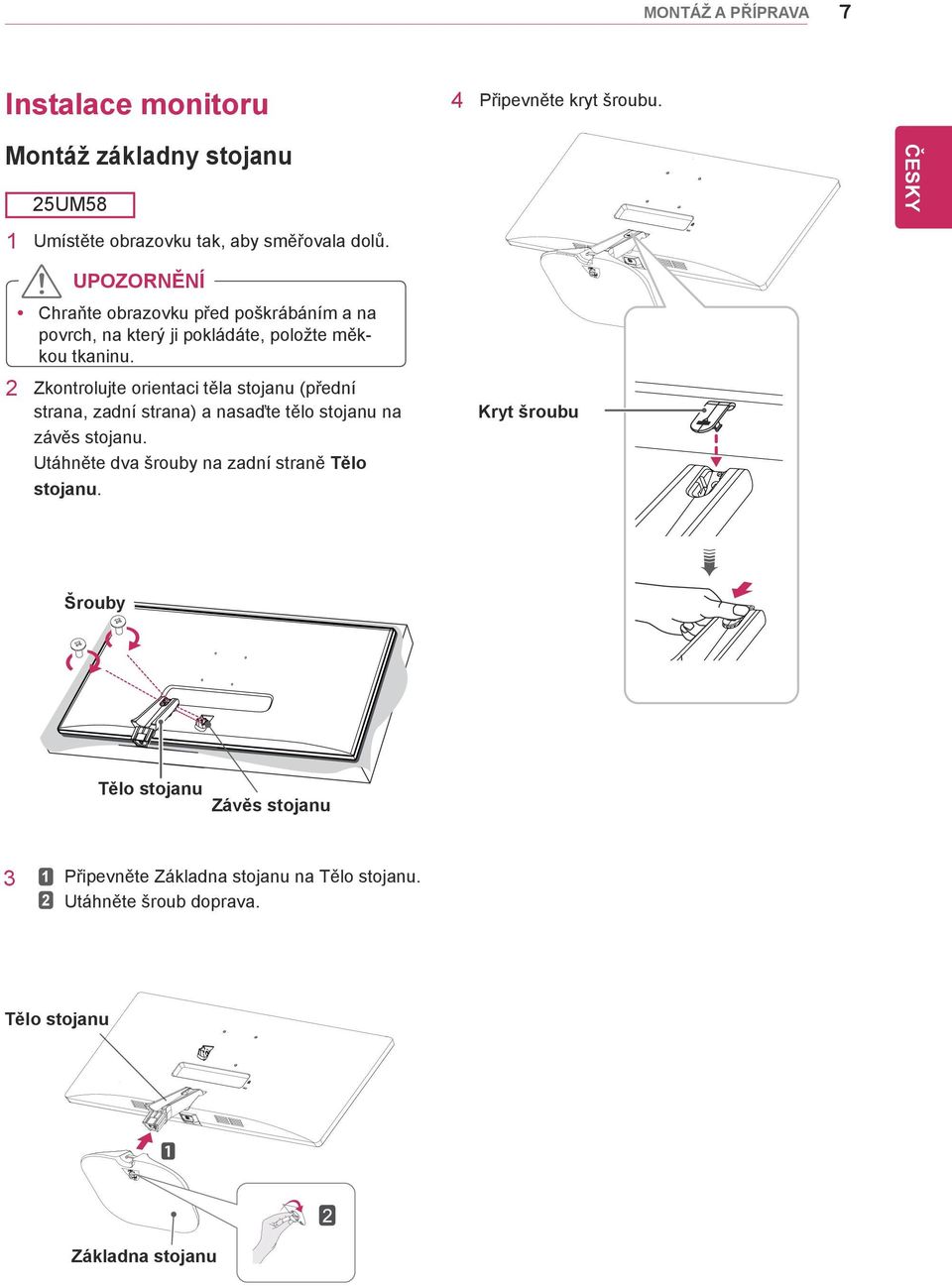

7 MONTÁŽ A PŘÍPRAVA 7 Instalace monitoru 4 Připevněte kryt šroubu. Montáž základny stojanu 25UM58 1 Umístěte obrazovku tak, aby směřovala dolů. UPOZORNĚNÍ ychraňte obrazovku před poškrábáním a na povrch, na který ji pokládáte, položte měkkou tkaninu. 2 Zkontrolujte orientaci těla stojanu (přední strana, zadní strana) a nasaďte tělo stojanu na závěs stojanu. Utáhněte dva šrouby na zadní straně Tělo stojanu. Kryt šroubu Šrouby Tělo stojanu Závěs stojanu 3 1 Připevněte Základna stojanu na Tělo stojanu. 2 Utáhněte šroub doprava. Tělo stojanu Základna stojanu

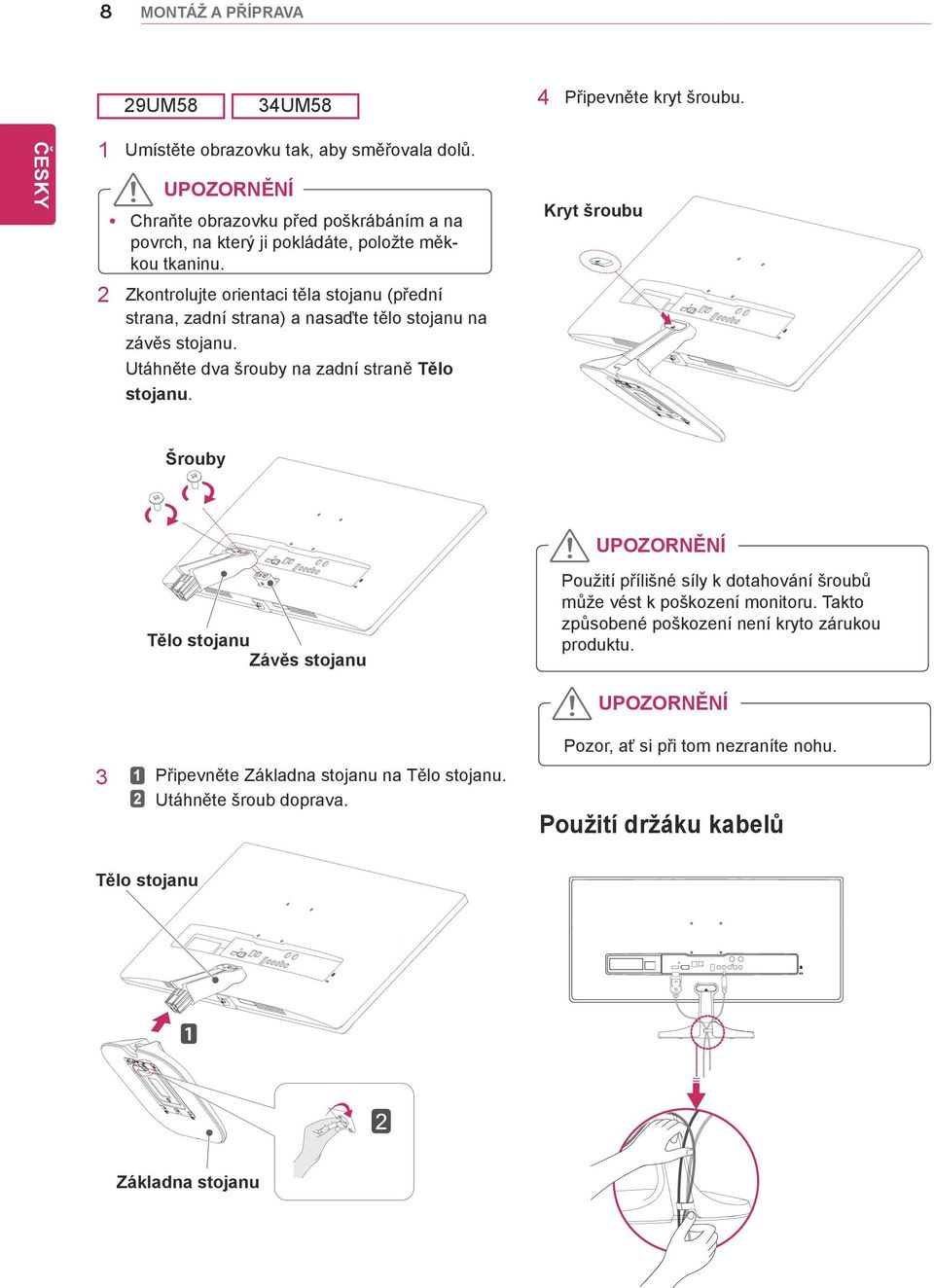

8 8 MONTÁŽ A PŘÍPRAVA 29UM58 34UM58 4 Připevněte kryt šroubu. ČESKY CZE 1 Umístěte obrazovku tak, aby směřovala dolů. UPOZORNĚNÍ Chraňte obrazovku před poškrábáním a na yy povrch, na který ji pokládáte, položte měkkou tkaninu. Kryt šroubu 2 Zkontrolujte orientaci těla stojanu (přední strana, zadní strana) a nasaďte tělo stojanu na závěs stojanu. Utáhněte dva šrouby na zadní straně Tělo stojanu. Šrouby UPOZORNĚNÍ Tělo stojanu Závěs stojanu Použití přílišné síly k dotahování šroubů může vést k poškození monitoru. Takto způsobené poškození není kryto zárukou produktu. UPOZORNĚNÍ Pozor, ať si při tom nezraníte nohu. 3 1 Připevněte Základna stojanu na Tělo stojanu. 2 Utáhněte šroub doprava. Tělo stojanu Základna stojanu Použití držáku kabelů

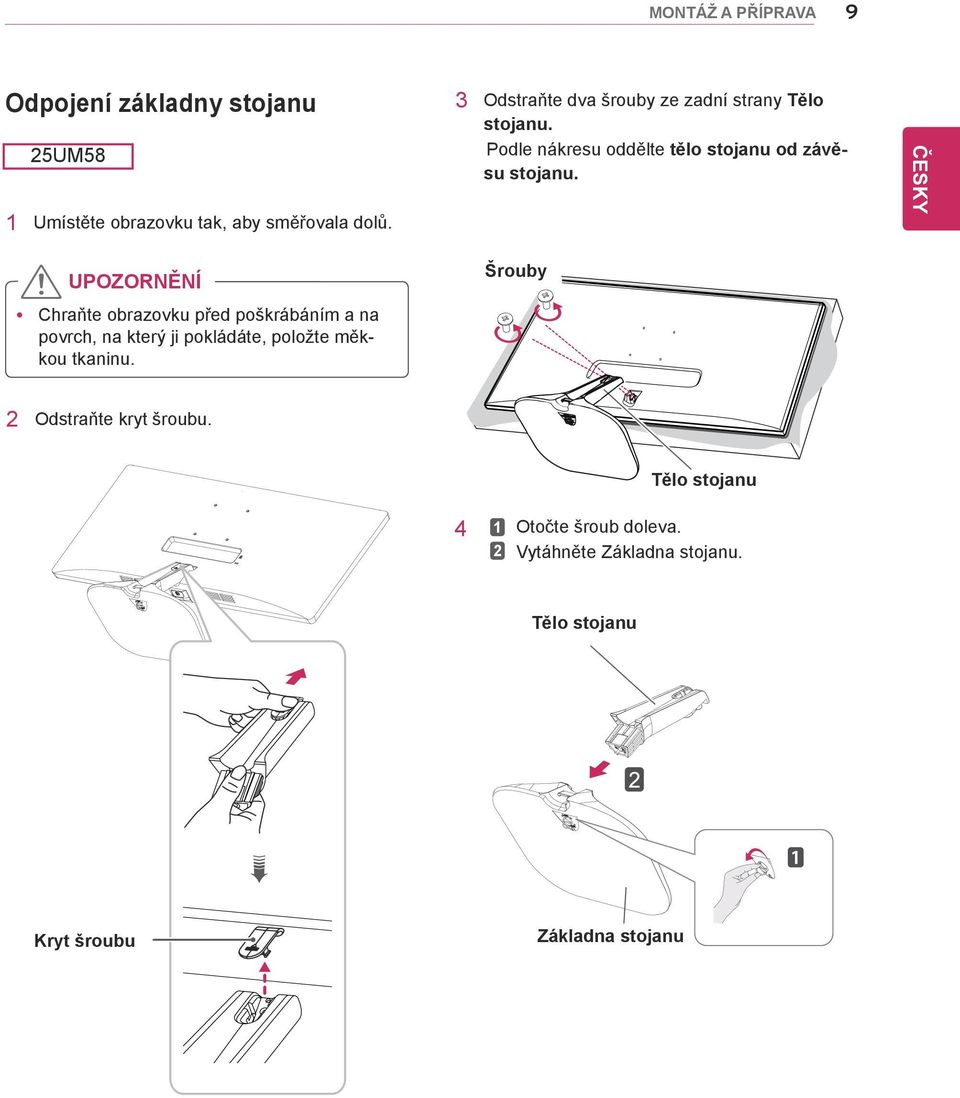

9 MONTÁŽ A PŘÍPRAVA 9 Odpojení základny stojanu 25UM58 1 Umístěte obrazovku tak, aby směřovala dolů. 3 Odstraňte dva šrouby ze zadní strany Tělo stojanu. Podle nákresu oddělte tělo stojanu od závěsu stojanu. UPOZORNĚNÍ ychraňte obrazovku před poškrábáním a na povrch, na který ji pokládáte, položte měkkou tkaninu. Šrouby 2 Odstraňte kryt šroubu. Tělo stojanu 4 1 Otočte šroub doleva. 2 Vytáhněte Základna stojanu. Tělo stojanu Kryt šroubu Základna stojanu

10 10 MONTÁŽ A PŘÍPRAVA 29UM58 34UM58 4 ČESKY CZE 1 Otočte šroub doleva. 2 Vytáhněte Základna stojanu. 1 Umístěte obrazovku tak, aby směřovala dolů. UPOZORNĚNÍ Tělo stojanu Chraňte obrazovku před poškrábáním a na yy povrch, na který ji pokládáte, položte měkkou tkaninu. 2 Odstraňte kryt šroubu. Kryt šroubu Základna stojanu UPOZORNĚNÍ 3 Odstraňte dva šrouby ze zadní strany Tělo stojanu. Podle nákresu oddělte tělo stojanu od závěsu stojanu. Závěs stojanu Tělo stojanu Nákresy v tomto dokumentu popisují obecné yy postupy, takže se od konkrétního produktu mohou lišit. Nepřenášejte monitor vzhůru nohama za yy základnu stojanu. Monitor by mohl upadnout ze stojanu a způsobit úraz. Při zvedání a přenášení monitoru se nedotýyy kejte jeho obrazovky monitor. Působení síly a tlaku na může na obrazovce monitoru způsobit poškození. Produkt držte za tělo stojanu nebo plastový rám.

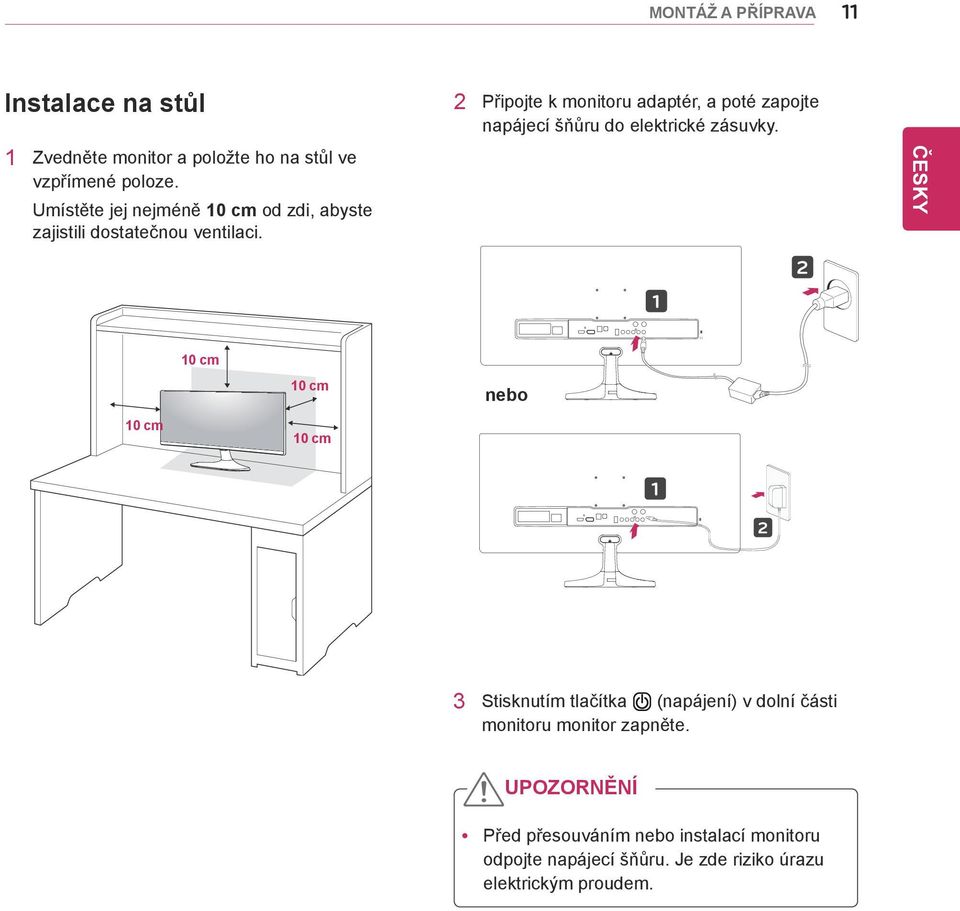

11 MONTÁŽ A PŘÍPRAVA 11 Instalace na stůl 1 Zvedněte monitor a položte ho na stůl ve vzpřímené poloze. Umístěte jej nejméně 10 cm od zdi, abyste zajistili dostatečnou ventilaci. 2 Připojte k monitoru adaptér, a poté zapojte napájecí šňůru do elektrické zásuvky. 10 cm 10 cm 10 cm 10 cm nebo 29UM55 3 Stisknutím tlačítka (napájení) v dolní části monitoru monitor zapněte. UPOZORNĚNÍ ypřed přesouváním nebo instalací monitoru odpojte napájecí šňůru. Je zde riziko úrazu elektrickým proudem.

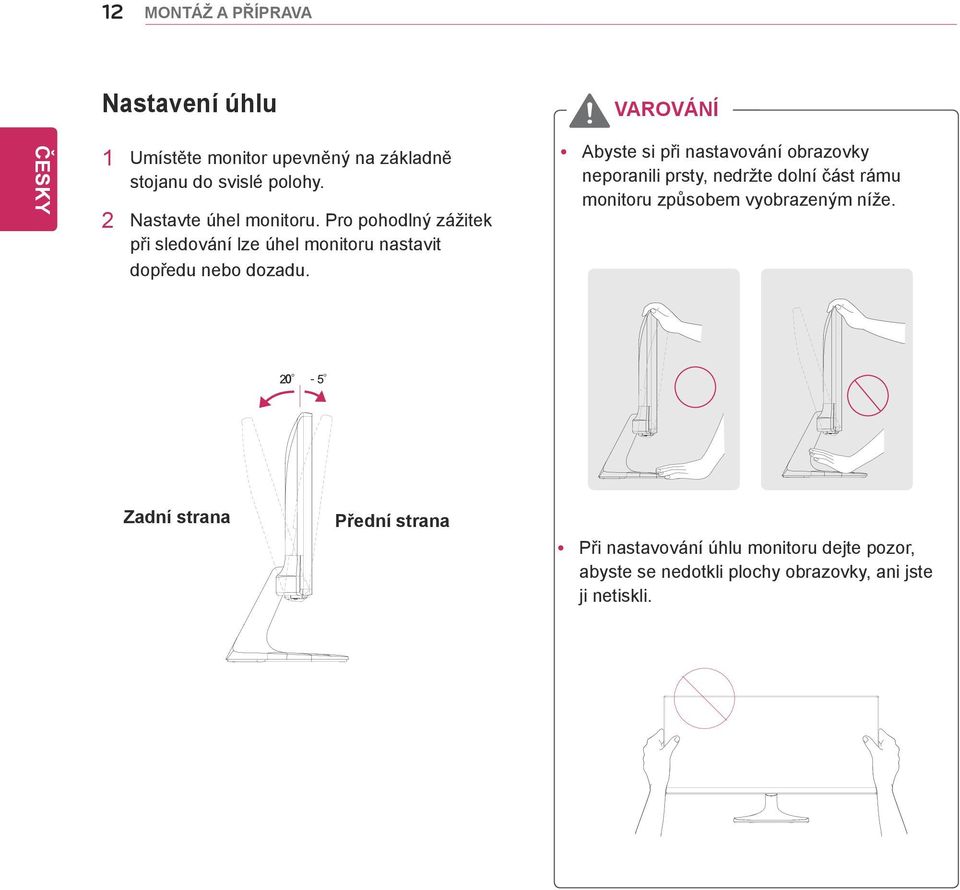

12 2 12 MONTÁŽ A PŘÍPRAVA Nastavení úhlu VAROVÁNÍ 1 Umístěte monitor upevněný na základně stojanu do svislé polohy. 2 Nastavte úhel monitoru. Pro pohodlný zážitek při sledování lze úhel monitoru nastavit dopředu nebo dozadu. yabyste si při nastavování obrazovky neporanili prsty, nedržte dolní část rámu monitoru způsobem vyobrazeným níže. Zadní strana Přední strana ypři nastavování úhlu monitoru dejte pozor, abyste se nedotkli plochy obrazovky, ani jste ji netiskli.

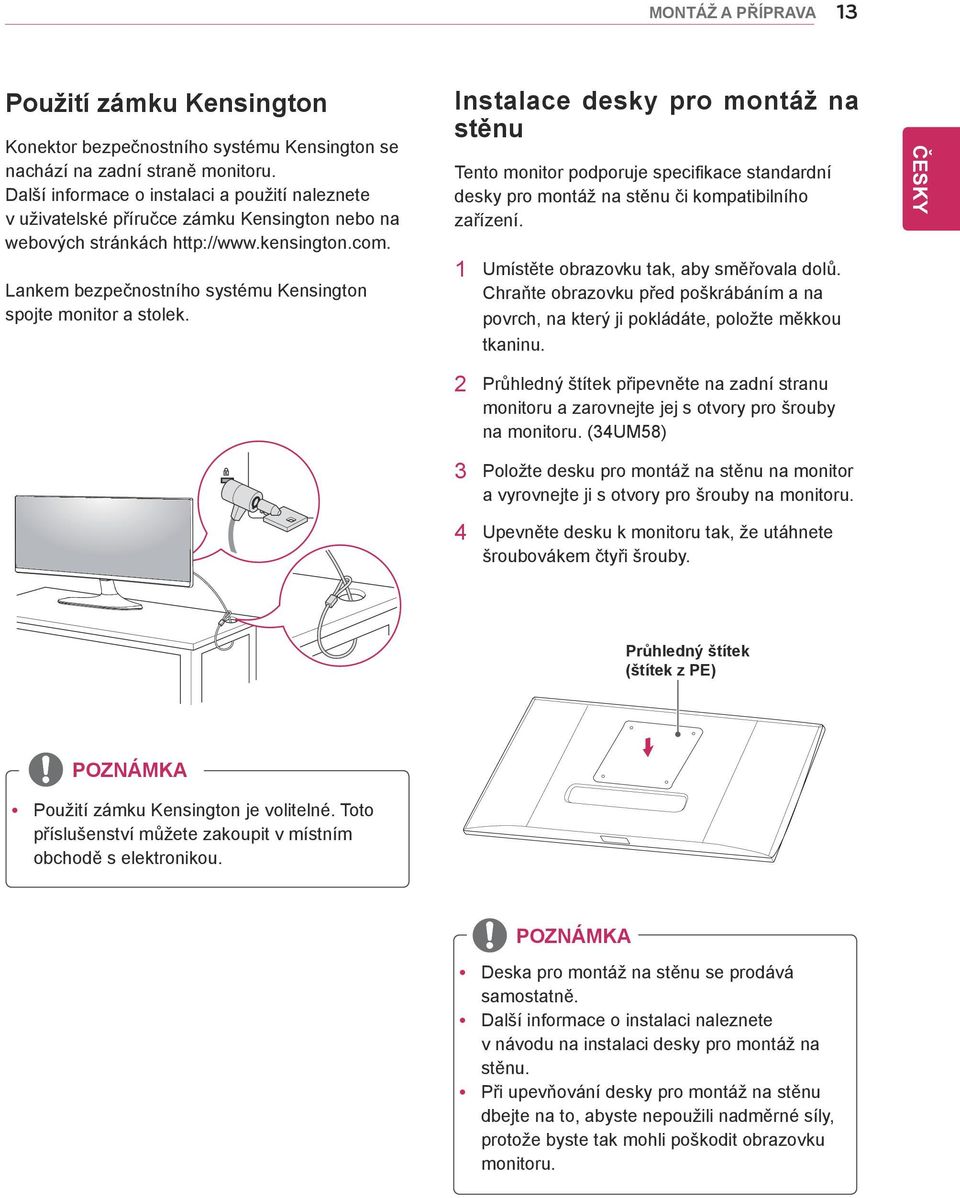

13 MONTÁŽ A PŘÍPRAVA 13 Použití zámku Kensington Konektor bezpečnostního systému Kensington se nachází na zadní straně monitoru. Další informace o instalaci a použití naleznete v uživatelské příručce zámku Kensington nebo na webových stránkách Lankem bezpečnostního systému Kensington spojte monitor a stolek. Instalace desky pro montáž na stěnu Tento monitor podporuje specifikace standardní desky pro montáž na stěnu či kompatibilního zařízení. 1 Umístěte obrazovku tak, aby směřovala dolů. Chraňte obrazovku před poškrábáním a na povrch, na který ji pokládáte, položte měkkou tkaninu. 2 Průhledný štítek připevněte na zadní stranu monitoru a zarovnejte jej s otvory pro šrouby na monitoru. (34UM58) 3 Položte desku pro montáž na stěnu na monitor a vyrovnejte ji s otvory pro šrouby na monitoru. 4 Upevněte desku k monitoru tak, že utáhnete šroubovákem čtyři šrouby. Průhledný štítek (štítek z PE) POZNÁMKA ypoužití zámku Kensington je volitelné. Toto příslušenství můžete zakoupit v místním obchodě s elektronikou. POZNÁMKA ydeska pro montáž na stěnu se prodává samostatně. ydalší informace o instalaci naleznete v návodu na instalaci desky pro montáž na stěnu. ypři upevňování desky pro montáž na stěnu dbejte na to, abyste nepoužili nadměrné síly, protože byste tak mohli poškodit obrazovku monitoru.

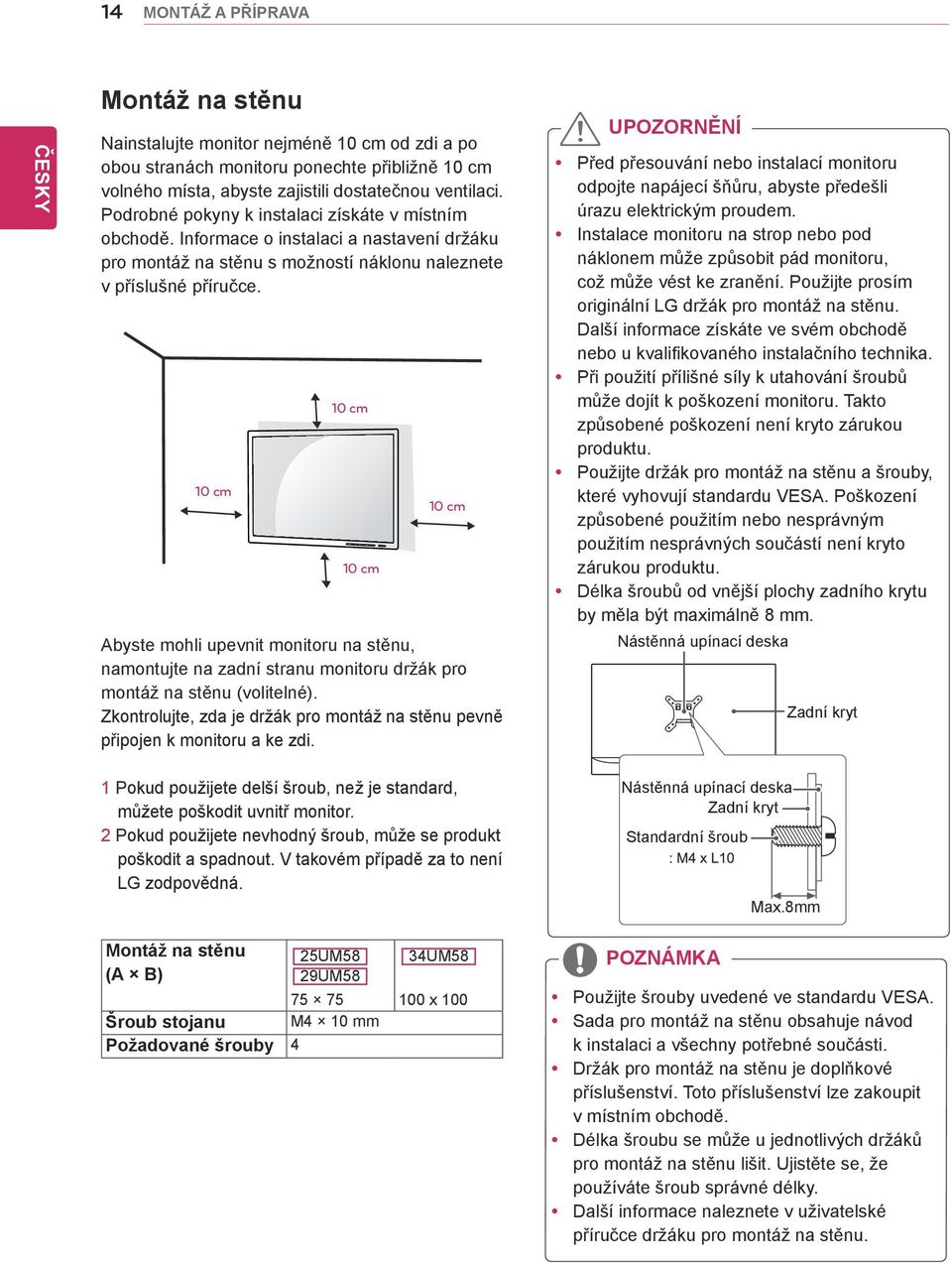

14 14 MONTÁŽ A PŘÍPRAVA Montáž na stěnu Nainstalujte monitor nejméně 10 cm od zdi a po obou stranách monitoru ponechte přibližně 10 cm volného místa, abyste zajistili dostatečnou ventilaci. Podrobné pokyny k instalaci získáte v místním obchodě. Informace o instalaci a nastavení držáku pro montáž na stěnu s možností náklonu naleznete v příslušné příručce. 10 cm 10 cm 10 cm 10 cm Abyste mohli upevnit monitoru na stěnu, namontujte na zadní stranu monitoru držák pro montáž na stěnu (volitelné). Zkontrolujte, zda je držák pro montáž na stěnu pevně připojen k monitoru a ke zdi. UPOZORNĚNÍ ypřed přesouvání nebo instalací monitoru odpojte napájecí šňůru, abyste předešli úrazu elektrickým proudem. yinstalace monitoru na strop nebo pod náklonem může způsobit pád monitoru, což může vést ke zranění. Použijte prosím originální LG držák pro montáž na stěnu. Další informace získáte ve svém obchodě nebo u kvalifikovaného instalačního technika. ypři použití přílišné síly k utahování šroubů může dojít k poškození monitoru. Takto způsobené poškození není kryto zárukou produktu. ypoužijte držák pro montáž na stěnu a šrouby, které vyhovují standardu VESA. Poškození způsobené použitím nebo nesprávným použitím nesprávných součástí není kryto zárukou produktu. ydélka šroubů od vnější plochy zadního krytu by měla být maximálně 8 mm. Nástěnná upínací deska Zadní kryt 1 Pokud použijete delší šroub, než je standard, můžete poškodit uvnitř monitor. 2 Pokud použijete nevhodný šroub, může se produkt poškodit a spadnout. V takovém případě za to není LG zodpovědná. Montáž na stěnu (A B) 25UM58 29UM58 34UM x 100 Šroub stojanu M4 10 mm Požadované šrouby 4 Nástěnná upínací deska Zadní kryt Standardní šroub Max.8mm POZNÁMKA ypoužijte šrouby uvedené ve standardu VESA. ysada pro montáž na stěnu obsahuje návod k instalaci a všechny potřebné součásti. ydržák pro montáž na stěnu je doplňkové příslušenství. Toto příslušenství lze zakoupit v místním obchodě. ydélka šroubu se může u jednotlivých držáků pro montáž na stěnu lišit. Ujistěte se, že používáte šroub správné délky. ydalší informace naleznete v uživatelské příručce držáku pro montáž na stěnu.

15 POUŽÍVÁNÍ MONITORU 15 POUŽÍVÁNÍ MONITORU Připojení k počítači ytento monitor podporuje funkci *Plug and Play. *Plug and Play: Funkce, která umožňuje přidat k počítači zařízení bez toho, aby bylo nutné cokoli konfigurovat nebo instalovat ovladače. Připojení HDMI Přenáší signál digitálního videa a zvuku z počítače nebo zařízení A/V do monitoru. Připojte svůj počítač a zařízení AV k monitoru pomocí HDMI kabelu (viz obrázek níže). Stiskněte tlačítko menu, a poté zvolte možnost vstupu ze vstupního menu. POZNÁMKA ypokud používáte počítač s výstupem HDMI, může docházet k problémům s kompatibilitou. ypoužijte certifikovaný kabel s logem HDMI.Pokud nepoužijete certifikovaný kabel HDMI, obrazovka nemusí zobrazovat nebo může dojít k chybě připojení. ydoporučené typy kabelů HDMI - Vysokorychlostní kabel HDMI / TM - Vysokorychlostní kabel HDMI / TM se sítí Ethernet

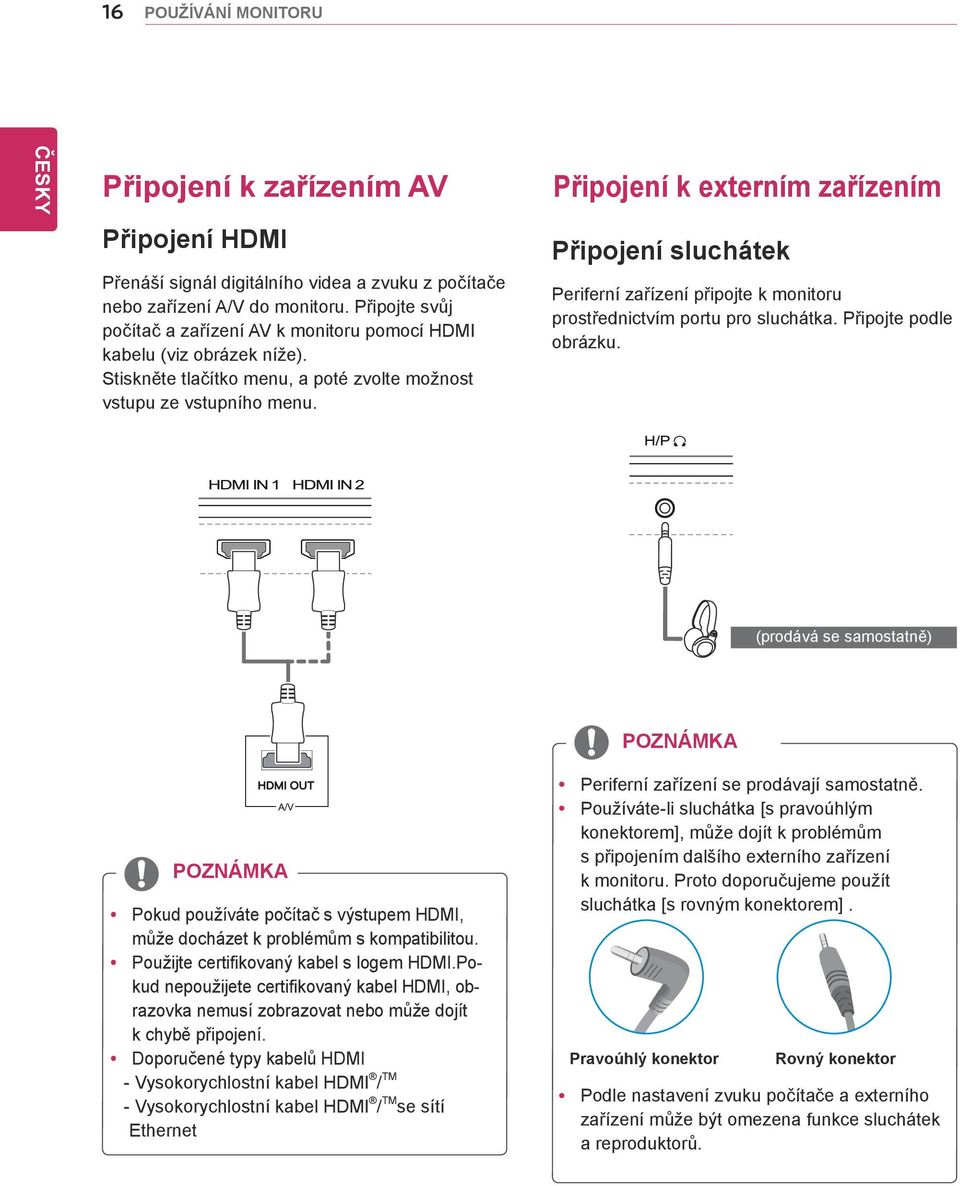

16 16 POUŽÍVÁNÍ MONITORU Připojení k zařízením AV Připojení HDMI Přenáší signál digitálního videa a zvuku z počítače nebo zařízení A/V do monitoru. Připojte svůj počítač a zařízení AV k monitoru pomocí HDMI kabelu (viz obrázek níže). Stiskněte tlačítko menu, a poté zvolte možnost vstupu ze vstupního menu. Připojení k externím zařízením Připojení sluchátek Periferní zařízení připojte k monitoru prostřednictvím portu pro sluchátka. Připojte podle obrázku. (prodává se samostatně) POZNÁMKA ypokud používáte počítač s výstupem HDMI, může docházet k problémům s kompatibilitou. ypoužijte certifikovaný kabel s logem HDMI.Pokud nepoužijete certifikovaný kabel HDMI, obrazovka nemusí zobrazovat nebo může dojít k chybě připojení. ydoporučené typy kabelů HDMI - Vysokorychlostní kabel HDMI / TM - Vysokorychlostní kabel HDMI / TM se sítí Ethernet POZNÁMKA y Periferní zařízení se prodávají samostatně. y Používáte-li sluchátka [s pravoúhlým konektorem], může dojít k problémům s připojením dalšího externího zařízení k monitoru. Proto doporučujeme použít sluchátka [s rovným konektorem]. Pravoúhlý konektor Rovný konektor y Podle nastavení zvuku počítače a externího zařízení může být omezena funkce sluchátek a reproduktorů.

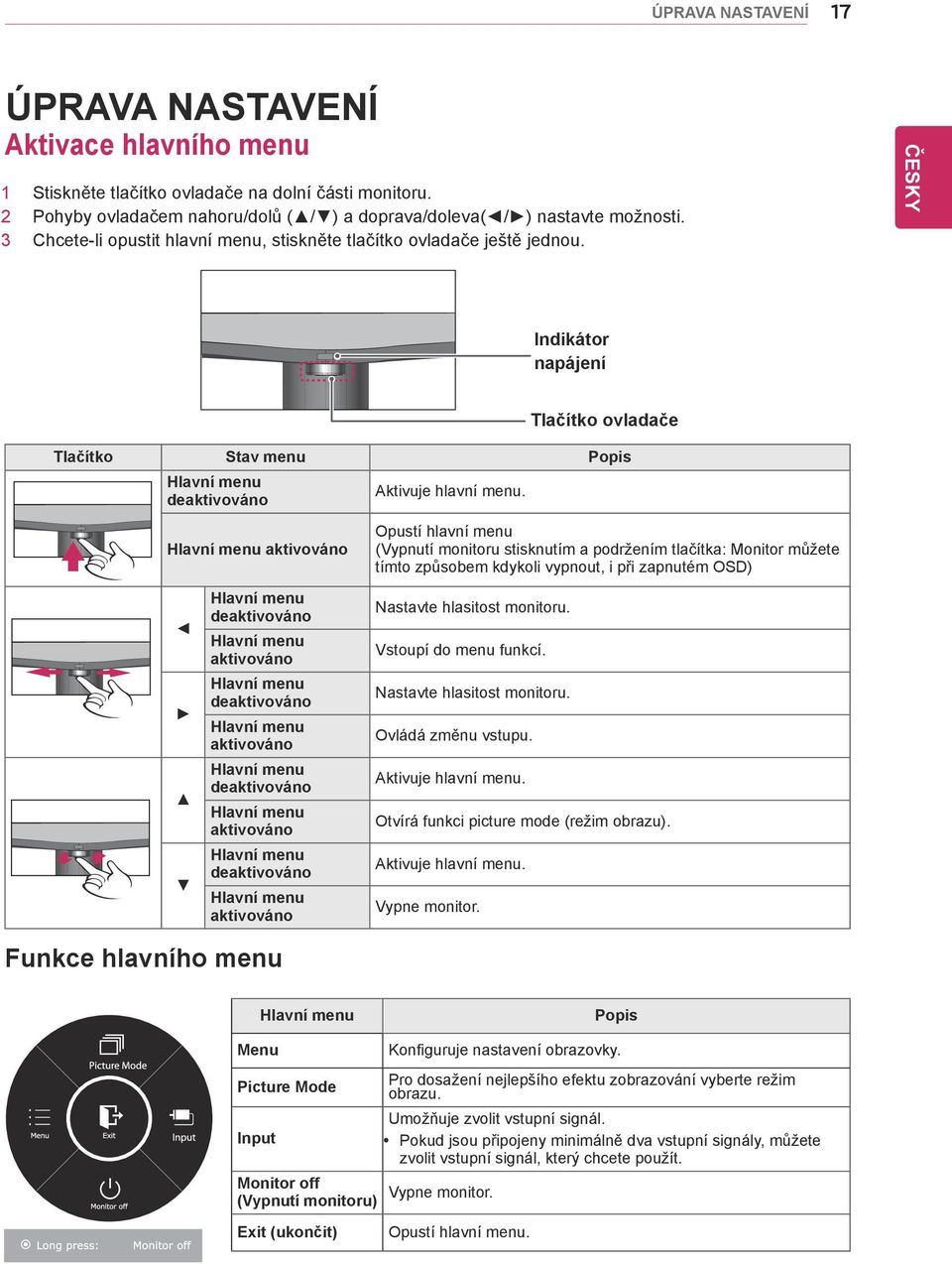

17 ÚPRAVA NASTAVENÍ 17 ÚPRAVA NASTAVENÍ Aktivace hlavního menu 1 Stiskněte tlačítko ovladače na dolní části monitoru. 2 Pohyby ovladačem nahoru/dolů ( / ) a doprava/doleva( / ) nastavte možnosti. 3 Chcete-li opustit hlavní menu, stiskněte tlačítko ovladače ještě jednou. Indikátor napájení Tlačítko Stav menu Popis Hlavní menu deaktivováno Hlavní menu aktivováno Hlavní menu deaktivováno Hlavní menu aktivováno Hlavní menu deaktivováno Hlavní menu aktivováno Hlavní menu deaktivováno Hlavní menu aktivováno Hlavní menu deaktivováno Hlavní menu aktivováno Funkce hlavního menu Aktivuje hlavní menu. Opustí hlavní menu (Vypnutí monitoru stisknutím a podržením tlačítka: Monitor můžete tímto způsobem kdykoli vypnout, i při zapnutém OSD) Nastavte hlasitost monitoru. Vstoupí do menu funkcí. Nastavte hlasitost monitoru. Ovládá změnu vstupu. Aktivuje hlavní menu. Otvírá funkci picture mode (režim obrazu). Aktivuje hlavní menu. Vypne monitor. Tlačítko ovladače Hlavní menu Popis Menu Picture Mode Input Monitor off (Vypnutí monitoru) Exit (ukončit) Konfiguruje nastavení obrazovky. Pro dosažení nejlepšího efektu zobrazování vyberte režim obrazu. Umožňuje zvolit vstupní signál. ypokud jsou připojeny minimálně dva vstupní signály, můžete zvolit vstupní signál, který chcete použít. Vypne monitor. Opustí hlavní menu.

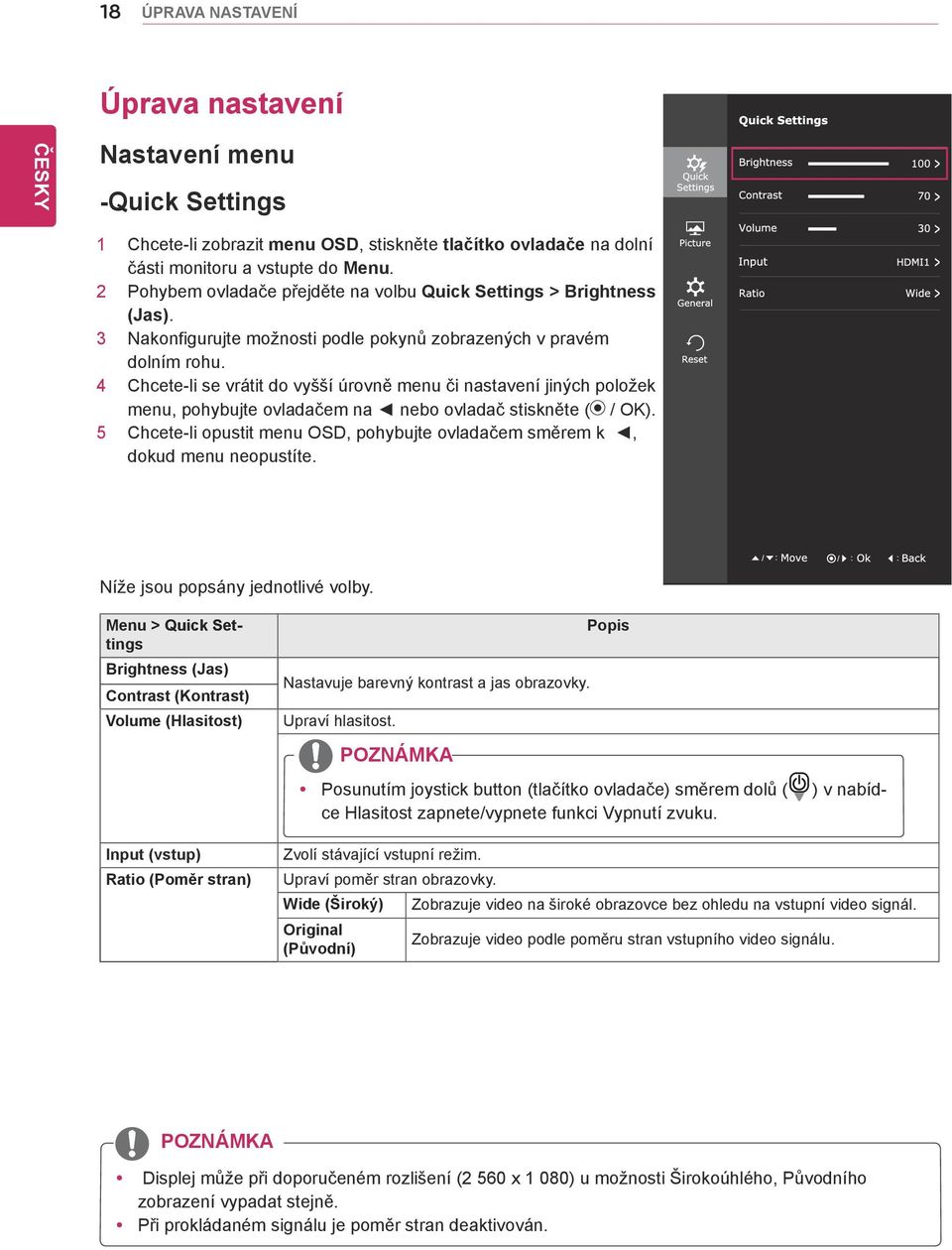

18 18 ÚPRAVA NASTAVENÍ Úprava nastavení Nastavení menu -Quick Settings 1 Chcete-li zobrazit menu OSD, stiskněte tlačítko ovladače na dolní části monitoru a vstupte do Menu. 2 Pohybem ovladače přejděte na volbu Quick Settings > Brightness (Jas). 3 Nakonfigurujte možnosti podle pokynů zobrazených v pravém dolním rohu. 4 Chcete-li se vrátit do vyšší úrovně menu či nastavení jiných položek menu, pohybujte ovladačem na nebo ovladač stiskněte ( / OK). 5 Chcete-li opustit menu OSD, pohybujte ovladačem směrem k, dokud menu neopustíte. Níže jsou popsány jednotlivé volby. Menu > Quick Settings Brightness (Jas) Contrast (Kontrast) Volume (Hlasitost) Input (vstup) Ratio (Poměr stran) Nastavuje barevný kontrast a jas obrazovky. Upraví hlasitost. POZNÁMKA Popis yposunutím joystick button (tlačítko ovladače) směrem dolů ( ) v nabídce Hlasitost zapnete/vypnete funkci Vypnutí zvuku. Zvolí stávající vstupní režim. Upraví poměr stran obrazovky. Wide (Široký) Original (Původní) Zobrazuje video na široké obrazovce bez ohledu na vstupní video signál. Zobrazuje video podle poměru stran vstupního video signálu. POZNÁMKA ydisplej může při doporučeném rozlišení (2 560 x 1 080) u možnosti Širokoúhlého, Původního zobrazení vypadat stejně. ypři prokládaném signálu je poměr stran deaktivován.

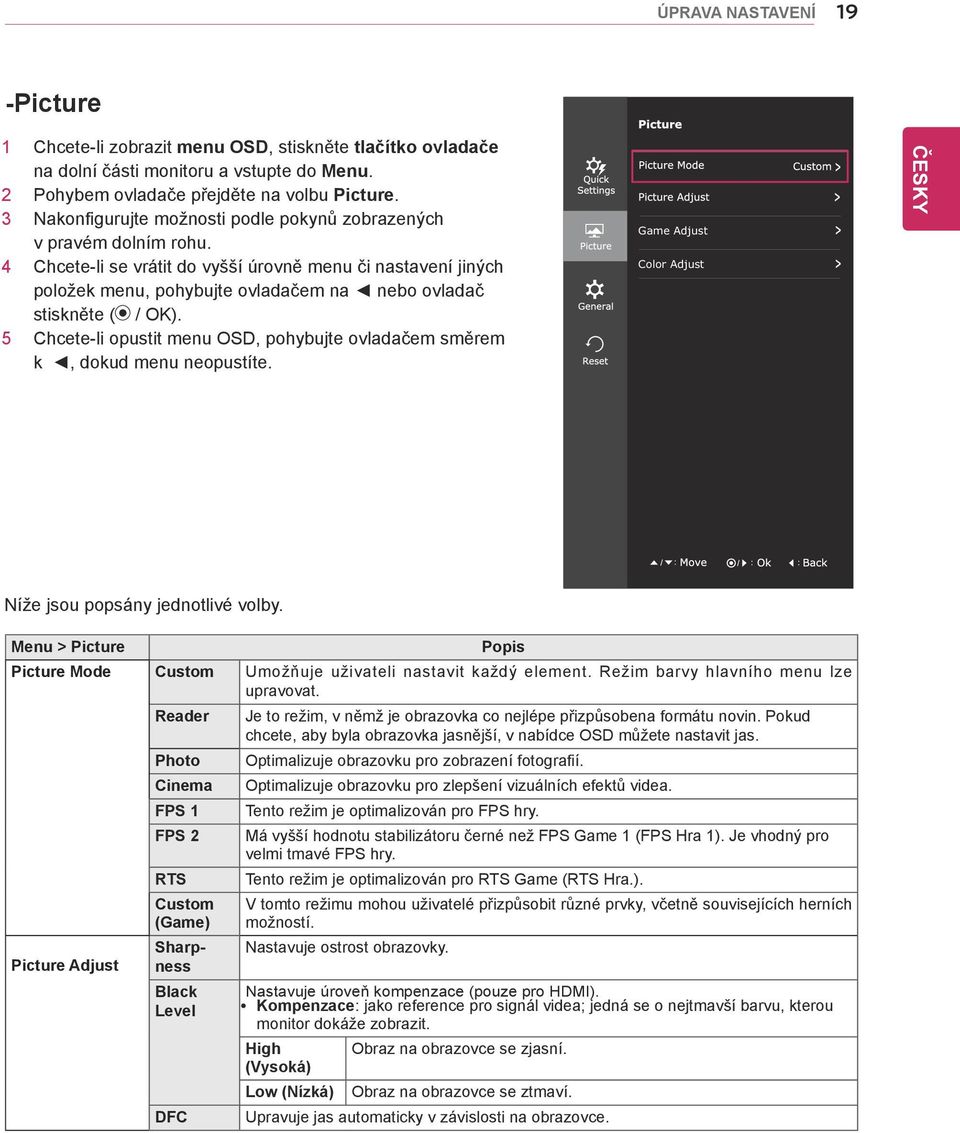

19 ÚPRAVA NASTAVENÍ 19 -Picture 1 Chcete-li zobrazit menu OSD, stiskněte tlačítko ovladače na dolní části monitoru a vstupte do Menu. 2 Pohybem ovladače přejděte na volbu Picture. 3 Nakonfigurujte možnosti podle pokynů zobrazených v pravém dolním rohu. 4 Chcete-li se vrátit do vyšší úrovně menu či nastavení jiných položek menu, pohybujte ovladačem na nebo ovladač stiskněte ( / OK). 5 Chcete-li opustit menu OSD, pohybujte ovladačem směrem k, dokud menu neopustíte. Game Adjust Color Adjust Níže jsou popsány jednotlivé volby. Menu > Picture Popis Picture Mode Custom Umožňuje uživateli nastavit každý element. Režim barvy hlavního menu lze upravovat. Picture Adjust Reader Photo Cinema FPS 1 FPS 2 RTS Custom (Game) Sharpness Black Level DFC Je to režim, v němž je obrazovka co nejlépe přizpůsobena formátu novin. Pokud chcete, aby byla obrazovka jasnější, v nabídce OSD můžete nastavit jas. Optimalizuje obrazovku pro zobrazení fotografií. Optimalizuje obrazovku pro zlepšení vizuálních efektů videa. Tento režim je optimalizován pro FPS hry. Má vyšší hodnotu stabilizátoru černé než FPS Game 1 (FPS Hra 1). Je vhodný pro velmi tmavé FPS hry. Tento režim je optimalizován pro RTS Game (RTS Hra.). V tomto režimu mohou uživatelé přizpůsobit různé prvky, včetně souvisejících herních možností. Nastavuje ostrost obrazovky. Nastavuje úroveň kompenzace (pouze pro HDMI). ykompenzace: jako reference pro signál videa; jedná se o nejtmavší barvu, kterou monitor dokáže zobrazit. High (Vysoká) Low (Nízká) Obraz na obrazovce se zjasní. Obraz na obrazovce se ztmaví. Upravuje jas automaticky v závislosti na obrazovce.

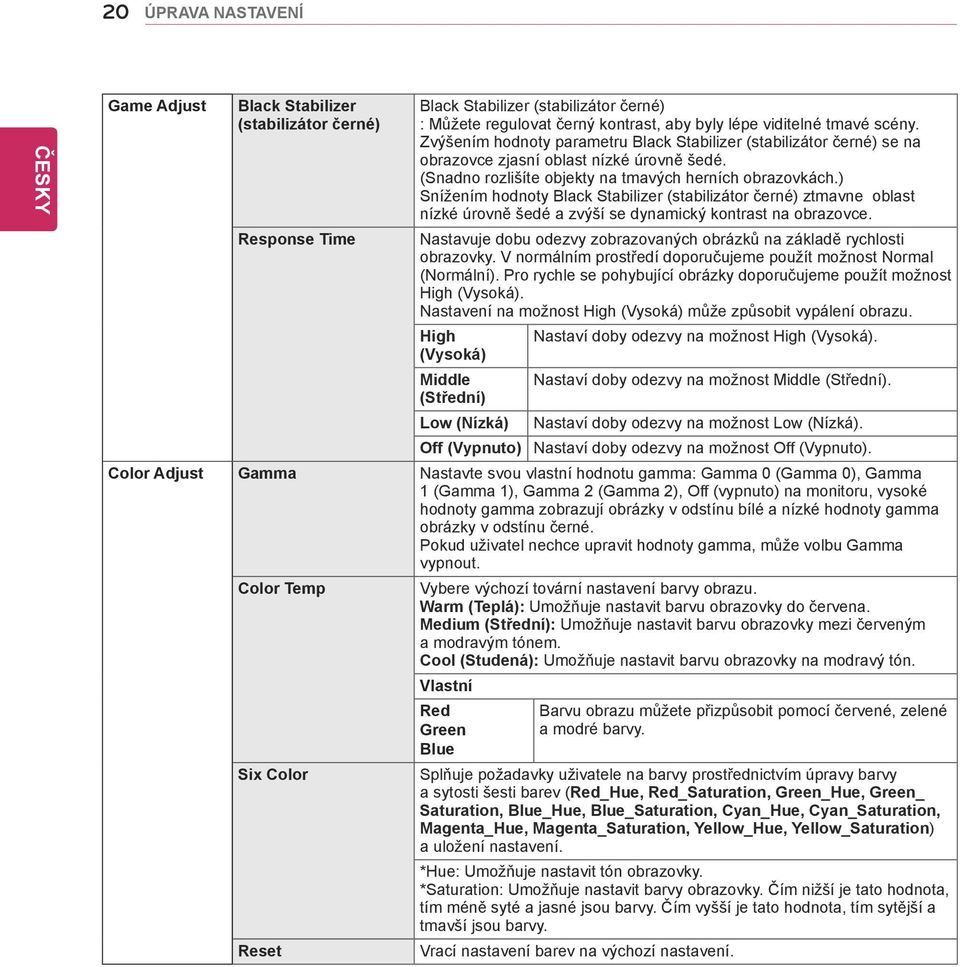

20 20 ÚPRAVA NASTAVENÍ Game Adjust Black Stabilizer (stabilizátor černé) Response Time Black Stabilizer (stabilizátor černé) : Můžete regulovat černý kontrast, aby byly lépe viditelné tmavé scény. Zvýšením hodnoty parametru Black Stabilizer (stabilizátor černé) se na obrazovce zjasní oblast nízké úrovně šedé. (Snadno rozlišíte objekty na tmavých herních obrazovkách.) Snížením hodnoty Black Stabilizer (stabilizátor černé) ztmavne oblast nízké úrovně šedé a zvýší se dynamický kontrast na obrazovce. Nastavuje dobu odezvy zobrazovaných obrázků na základě rychlosti obrazovky. V normálním prostředí doporučujeme použít možnost Normal (Normální). Pro rychle se pohybující obrázky doporučujeme použít možnost High (Vysoká). Nastavení na možnost High (Vysoká) může způsobit vypálení obrazu. High Nastaví doby odezvy na možnost High (Vysoká). (Vysoká) Middle Nastaví doby odezvy na možnost Middle (Střední). (Střední) Low (Nízká) Nastaví doby odezvy na možnost Low (Nízká). Off (Vypnuto) Nastaví doby odezvy na možnost Off (Vypnuto). Color Adjust Gamma Nastavte svou vlastní hodnotu gamma: Gamma 0 (Gamma 0), Gamma 1 (Gamma 1), Gamma 2 (Gamma 2), Off (vypnuto) na monitoru, vysoké hodnoty gamma zobrazují obrázky v odstínu bílé a nízké hodnoty gamma obrázky v odstínu černé. Pokud uživatel nechce upravit hodnoty gamma, může volbu Gamma vypnout. Color Temp Vybere výchozí tovární nastavení barvy obrazu. Warm (Teplá): Umožňuje nastavit barvu obrazovky do červena. Medium (Střední): Umožňuje nastavit barvu obrazovky mezi červeným a modravým tónem. Cool (Studená): Umožňuje nastavit barvu obrazovky na modravý tón. Vlastní Six Color Reset Red Green Blue Barvu obrazu můžete přizpůsobit pomocí červené, zelené a modré barvy. Splňuje požadavky uživatele na barvy prostřednictvím úpravy barvy a sytosti šesti barev (Red_Hue, Red_Saturation, Green_Hue, Green_ Saturation, Blue_Hue, Blue_Saturation, Cyan_Hue, Cyan_Saturation, Magenta_Hue, Magenta_Saturation, Yellow_Hue, Yellow_Saturation) a uložení nastavení. *Hue: Umožňuje nastavit tón obrazovky. *Saturation: Umožňuje nastavit barvy obrazovky. Čím nižší je tato hodnota, tím méně syté a jasné jsou barvy. Čím vyšší je tato hodnota, tím sytější a tmavší jsou barvy. Vrací nastavení barev na výchozí nastavení.

21 ÚPRAVA NASTAVENÍ 21 -General 1 Chcete-li zobrazit menu OSD, stiskněte tlačítko ovladače na dolní části monitoru a vstupte do Menu. 2 Pohybem ovladače přejděte na volbu General. 3 Nakonfigurujte možnosti podle pokynů zobrazených v pravém Game Adjust dolním rohu. Color Adjust 4 Chcete-li se vrátit do vyšší úrovně menu či nastavení jiných položek menu, pohybujte ovladačem na nebo ovladač stiskněte ( / OK). 5 Chcete-li opustit menu OSD, pohybujte ovladačem směrem k, dokud menu neopustíte. SMART ENERGY SAVING Power LED Automatic Standby Low Níže jsou popsány jednotlivé volby. Menu > General Popis Language Pro vybrání jazyka, ve kterém jsou zobrazeny kontrolní jména. SMART ENERGY SAVING High Umožňuje SMART ENERGY SAVING, s touto vysoce efektivní funkcí můžete šetřit energii. Low Umožňuje SMART ENERGY SAVING, s touto nízkoefektivní funkcí můžete šetřit energii. Off (VYPNUTO) Vypne funkci SMART ENERGY SAVING. Power LED Zapne/vypne indikátor napájení na čelní straně monitoru. On (Zapnuto) Automaticky se zapne indikátor napájení. Off (Vypnuto) Indikátor napájení je vypnutý. Automatic Standby Monitor se po určité době automaticky přepne do pohotovostního režimu. OSD Lock Brání nesprávnému zadávání pomocí tlačítek. On (Zapnuto) Zadávání pomocí tlačítek je deaktivováno. POZNÁMKA Všechny funkce kromě režimu zámku OSD a vtlačítka Exit (Ukončit) pro Brightness (Jas), Contrast (Kontrast), Volume (Hlasitost), Input (Vstup) a General jsou neaktivní. Off (Vypnuto) Zadávání pomocí tlačítek je aktivní. POZNÁMKA ysmart ENERGY SAVING (INTELIGENTNÍ ÚSPORA ENERGIE): Šetřete energii pomocí algoritmu kompenzace jasu. yuložení dat závisí na panelu. Tyto hodnoty by se tedy měly lišit v závislosti na prodejci panelu. Pokud je volba SMART ENERGY SAVING (CHYTRÁ ÚSPORA ENERGIE) nastavena na High (Vysoká) nebo Low (Nízká), jas monitoru se zvýší či sníží podle zdroje.

22 22 ÚPRAVA NASTAVENÍ -Reset 1 Chcete-li zobrazit menu OSD, stiskněte tlačítko ovladače na dolní části monitoru a vstupte do Menu. 2 Pohybem ovladače přejděte na volbu Reset. 3 Nakonfigurujte možnosti podle pokynů zobrazených v pravém dolním rohu. 4 Chcete-li se vrátit do vyšší úrovně menu či nastavení jiných položek menu, pohybujte ovladačem na nebo ovladač stiskněte ( / OK). 5 Chcete-li opustit menu OSD, pohybujte ovladačem směrem k, dokud menu neopustíte. Níže jsou popsány jednotlivé volby. Menu > Reset Do you want to reset your settings? Reset Cancel Navrací na výchozí nastavení. Zrušit vybrané. Popis

23 ÚPRAVA NASTAVENÍ 23 -Picture Mode 1 Stiskněte tlačítko ovladače na dolní části monitoru. 2 Pohněte tlačítkem ovladače na a přejdete na možnost Picture Mode. 3 Nakonfigurujte možnosti podle pokynů zobrazených v pravém dolním rohu. Níže jsou popsány jednotlivé volby. Menu >Picture Popis Mode Picture Mode Custom Umožňuje uživateli nastavit každý element. Režim barvy hlavního menu lze upravovat. Reader Je to režim, v němž je obrazovka co nejlépe přizpůsobena formátu novin. Pokud chcete, aby byla obrazovka jasnější, v nabídce OSD můžete nastavit jas. Photo Optimalizuje obrazovku pro zobrazení fotografií. Cinema Optimalizuje obrazovku pro zlepšení vizuálních efektů videa. FPS 1 Tento režim je optimalizován pro FPS hry. FPS 2 Má vyšší hodnotu stabilizátoru černé než FPS Game 1 (FPS Hra 1). Je vhodný pro velmi tmavé FPS hry. RTS Tento režim je optimalizován pro RTS Game (RTS Hra.). Custom (Game) V tomto režimu mohou uživatelé přizpůsobit různé prvky, včetně souvisejících herních možností.

24 24 ŘEŠENÍ PROBLÉMŮ ŘEŠENÍ PROBLÉMŮ Na obrazovce se nic nezobrazuje. Je zapojena napájecí šňůra monitoru? Svítí indikátor napájení? Svítí kontrolka napájení? Bliká indikátor napájení? Zobrazuje se zpráva OUT OF RANGE (MIMO ROZSAH)? Zobrazuje se zpráva CHECK SIGNAL CONNECTION (ZKONTROLUJTE SPOJENÍ SIGNÁLU)? yzkontrolujte, zda je napájecí šňůra správně zapojena do elektrické zásuvky. yzkontrolujte připojení napájecí kabelu a stiskněte tlačítko napájení. yzkontrolujte, že je připojený vstup aktivní (Menu Input). ypokud je monitor ve spánkovém režimu, pohněte myší nebo stiskněte jakoukoli klávesu na klávesnici a displej rozsviťte. yzkontrolujte, zda je zapnutý počítač. yk tomu dochází v případě, že jsou signály přenášené z počítače (grafické karty) mimo rozsah horizontální nebo vertikální frekvence monitoru. Nastavte vhodnou frekvenci podle informací v části Specifikace produktu v této příručce. ytato zpráva se zobrazuje v případě, že signálový kabel mezi počítačem a monitorem chybí nebo je odpojený. Zkontrolujte kabel a znovu jej připojte. Na obrazovce přetrvává obraz. Dochází k uchování obrazu i v případě, že je monitor vypnutý? yzobrazení statického obrazu po delší dobu může poškodit obrazovku a způsobit přetrvávání obrazu. ypokud používáte monitor po delší dobu, chraňte obrazovku pomocí spořiče obrazovky. POZNÁMKA yvertikální frekvence: Aby bylo možné zobrazit obraz, musí se obraz na obrazovce mnohokrát za sekundu obnovovat, stejně jako funguje zářivka. Počet obnovení obrazu na obrazovce za sekundu se nazývá vertikální frekvence neboli obnovovací frekvence a udává se v hertzích (Hz). yhorizontální frekvence: Čas nutný k zobrazení jednoho vodorovného řádku se nazývá horizontální cyklus. Počet vodorovných řádků zobrazených za sekundu lze vypočítat dělením jednoho horizontálního cyklu. Tato vlastnost se nazývá horizontální frekvence a udává se v kilohertzích (khz).

25 ŘEŠENÍ PROBLÉMŮ 25 POZNÁMKA yzkontrolujte, zda je frekvence rozlišení grafické karty v rozsahu povoleném monitorem, a nastavte doporučené (optimální) rozlišení v menu Control Panel (Ovládací panel) > Display (Displej) > Settings (Nastavení). ypokud grafická karta není nastavena na doporučené (optimální) rozlišení, může to vést k rozmazání textu, ztmavení obrazovky, zmenšení oblasti zobrazení nebo nesprávnému zarovnání displeje. ypostup konfigurace se může lišit podle počítače nebo operačního systému. Některé grafické karty také nemusejí podporovat některá rozlišení. Pokud je to tak, obraťte se s žádostí o pomoc na výrobce počítače nebo grafické karty. yněkteré grafické karty nemusejí podporovat rozlišení x Pokud rozlišení nelze zobrazit, kontaktujte výrobce grafické karty. Barvy se nezobrazují normálně. Vypadá monitor jako by byl bez barvy (16 barev)? Vypadají zobrazené barvy nestabilně nebo černobíle? Objevují se na obrazovce skvrny? ynastavte jej na 24bitové barvy (true color) nebo vyšší. V systému Windows přejděte k nastavení Control Panel (Ovládací panely) > Display (Zobrazení) > Settings (Nastavení) > Color Quality (Kvalita barev). yzkontrolujte, zda je signální kabel správně připojen. Kabel znova připojte nebo znova vložte grafickou kartu počítače. y Při používání monitoru se mohou na obrazovce objevit pixelové skvrny (červené, zelené, modré, bílé nebo černé). Tento jev je u obrazovky LCD normální. Nejde o chybu, ani to nesouvisí s výkonem monitoru.

26 26 TECHNICKÉ ÚDAJE TECHNICKÉ ÚDAJE 25UM58 Obrazovka LCD Typ TFT (Thin Film Transistor) Obrazovka LCD (Liquid Crystal Display) Rozteč pixelů 0,2286 mm x 0,2286 mm Rozlišení Maximální rozlišení x při 60 Hz Doporučené rozlišení x při 60 Hz Videosignál Horizontální frekvence 30 khz až 90 khz Vertikální frekvence 56~75 Hz (PC) Synchronizace Samostatná synchronizace Vstupní konektor HDMI IN1, HDMI IN2, H/P Napájení Napětí 19 V 1,6 A Spotřeba el. energie (Typ.) Režim zapnuto: 24 W (norma ENERGY STAR ) * Režim spánku 0,3 W Režim Vypnuto 0,3 W Adaptér AC/DC Typ ADS-40SG G, SHENZHEN HONOR ELECTRONIC CO.,LTD nebo Typ ADS-40FSG GPG-1, SHENZHEN HONOR ELECTRONIC CO.,LTD nebo Typ ADS-40FSG GPBR-1, SHENZHEN HONOR ELECTRONIC CO.,LTD nebo Typ ADS-40FSG GPI-1, SHENZHEN HONOR ELECTRONIC CO.,LTD nebo Typ ADS-40FSG GPCU-1, SHENZHEN HONOR ELECTRONIC CO.,LTD nebo Typ ADS-32FSG EPCU-1L, SHENZHEN HONOR ELECTRONIC CO.,LTD nebo Typ LCAP21A, vyrobený společností LIEN CHANG ELECTRONIC ENTERPRISE nebo Typ LCAP26A-A, vyrobený společností LIEN CHANG ELECTRONIC ENTERPRISE nebo Typ LCAP26A-E, vyrobený společností LIEN CHANG ELECTRONIC ENTERPRISE nebo Typ LCAP26A-I, vyrobený společností LIEN CHANG ELECTRONIC ENTERPRISE nebo Typ LCAP26A-B, vyrobený společností LIEN CHANG ELECTRONIC ENTERPRISE nebo Typ LCAP51A, vyrobený společností LIEN CHANG ELECTRONIC ENTERPRISE nebo Typ PA , vyrobený společností Lite-On Technology Corporation Výstup: 19 V 1,7 A Okolní prostředí Provozní stav Teplota: 0 C až 40 C; vlhkost: 80% Skladovací podmínky Teplota: -20 C až 60 C; vlhkost: 85% Nastavení úhlu Vpřed/vzad: -5 až 20 (Hlava) stojanu Velikost Velikost monitoru (šířka výška hloubka) S podstavcem 609 mm x 383 mm x 188 mm Bez stojanu 609 mm x 287 mm x 55 mm Hmotnost (bez 4,0 kg obalu) Technické údaje se mohou změnit bez předchozího upozornění. * Spotřeba energie se může lišit v závislosti na provozních podmínkách a nastavení monitoru. * Spotřeba energie v zapnutém režimu je měřena zkušební normou ENERGY STAR. * ENERGY STAR je registrovanou známkou americké Agentury pro ochranu životního prostředí.

27 TECHNICKÉ ÚDAJE 27 TECHNICKÉ ÚDAJE 29UM58 Obrazovka LCD Typ TFT (Thin Film Transistor) Obrazovka LCD (Liquid Crystal Display) Rozteč pixelů 0,2628 mm x 0,2628 mm Rozlišení Maximální rozlišení x při 60 Hz Doporučené rozlišení x při 60 Hz Videosignál Horizontální frekvence 30 khz až 90 khz Vertikální frekvence 56~75 Hz (PC) Synchronizace Samostatná synchronizace Vstupní konektor HDMI IN1, HDMI IN2, H/P Napájení Napětí 19 V 1,6 A Spotřeba el. energie (Typ.) Režim zapnuto: 28 W (norma ENERGY STAR ) * Režim spánku 0,3 W Režim Vypnuto 0,3 W Adaptér AC/DC Typ ADS-40SG G, SHENZHEN HONOR ELECTRONIC CO.,LTD nebo Typ ADS-40FSG GPG-1, SHENZHEN HONOR ELECTRONIC CO.,LTD nebo Typ ADS-40FSG GPBR-1, SHENZHEN HONOR ELECTRONIC CO.,LTD nebo Typ ADS-40FSG GPI-1, SHENZHEN HONOR ELECTRONIC CO.,LTD nebo Typ ADS-40FSG GPCU-1, SHENZHEN HONOR ELECTRONIC CO.,LTD nebo Typ ADS-32FSG EPCU-1L, SHENZHEN HONOR ELECTRONIC CO.,LTD nebo Typ LCAP21A, vyrobený společností LIEN CHANG ELECTRONIC ENTERPRISE nebo Typ LCAP26A-A, vyrobený společností LIEN CHANG ELECTRONIC ENTERPRISE nebo Typ LCAP26A-E, vyrobený společností LIEN CHANG ELECTRONIC ENTERPRISE nebo Typ LCAP26A-I, vyrobený společností LIEN CHANG ELECTRONIC ENTERPRISE nebo Typ LCAP26A-B, vyrobený společností LIEN CHANG ELECTRONIC ENTERPRISE nebo Typ LCAP51A, vyrobený společností LIEN CHANG ELECTRONIC ENTERPRISE nebo Typ PA , vyrobený společností Lite-On Technology Corporation Výstup: 19 V 1,7 A Okolní prostředí Provozní stav Teplota: 0 C až 40 C; vlhkost: 80% Skladovací podmínky Teplota: -20 C až 60 C; vlhkost: 85% Nastavení úhlu Vpřed/vzad: -5 až 20 (Hlava) stojanu Velikost Velikost monitoru (šířka výška hloubka) S podstavcem 703 mm x 414 mm x 213 mm Bez stojanu 703 mm x 328 mm x 64 mm Hmotnost (bez 5,2 kg obalu) Technické údaje se mohou změnit bez předchozího upozornění. * Spotřeba energie se může lišit v závislosti na provozních podmínkách a nastavení monitoru. * Spotřeba energie v zapnutém režimu je měřena zkušební normou ENERGY STAR. * ENERGY STAR je registrovanou známkou americké Agentury pro ochranu životního prostředí.

28 28 TECHNICKÉ ÚDAJE TECHNICKÉ ÚDAJE 34UM58 Obrazovka LCD Typ TFT (Thin Film Transistor) Obrazovka LCD (Liquid Crystal Display) Rozteč pixelů 0,312(H) mm x 0,310(V) mm Rozlišení Maximální rozlišení x při 60 Hz Doporučené rozlišení x při 60 Hz Videosignál Horizontální frekvence 30 khz až 90 khz Vertikální frekvence (PC)56 Hz až 75 Hz Synchronizace Samostatná synchronizace Vstupní konektor HDMI IN1, HDMI IN2, H/P Napájení Napětí 19 V 2,0 A Spotřeba el. energie (Typ.) Režim zapnuto: 32 W (norma ENERGY STAR ) * Režim spánku 0,3 W Režim Vypnuto 0,3 W Adaptér AC/DC Typ ADS-45SN G, vyrobený společností SHENZHEN HONOR ELECTRONIC nebo Typ LCAP21C, vyrobený společností LIEN CHANG ELECTRONIC ENTERPRISE nebo Typ LCAP26B-E, vyrobený společností LIEN CHANG ELECTRONIC ENTERPRISE Výstup: 19 V 2,1 A Okolní prostředí Provozní stav Teplota: 0 ºC až 40 ºC; vlhkost: < 80 % Skladovací podmínky Teplota: -20 C až 60 C; vlhkost: < 85 % Nastavení úhlu Vpřed/vzad: -5 až 20 (Hlava) stojanu Velikost Velikost monitoru (šířka výška hloubka) S podstavcem 830 mm x 461 mm x 213 mm Bez stojanu 830 mm x 382 mm x 66 mm Hmotnost (bez 6,4 kg obalu) Technické údaje se mohou změnit bez předchozího upozornění. * Spotřeba energie se může lišit v závislosti na provozních podmínkách a nastavení monitoru. * Spotřeba energie v zapnutém režimu je měřena zkušební normou ENERGY STAR. * ENERGY STAR je registrovanou známkou americké Agentury pro ochranu životního prostředí.

29 TECHNICKÉ ÚDAJE 29 Režim tovární podpory Předem nastavený režim Horizontální frekvence (khz) Vertikální frekvence (Hz) ,468 70,08 -/ ,469 59,94 -/ ,5 75 -/ ,879 60,317 +/ , / , / ,123 75,029 +/ ,5 75 +/ / ,981 60,02 +/ ,976 75,025 +/ / ,290 59,954 -/ ,5 60 +/ x ,7 60 -/+ Polarita (H/V) Poznámky Časování HDMI (Video) Předem nastavený režim Horizontální frekvence (khz) Vertikální frekvence (Hz) Poznámky 480P 31, P 31, p 37, p 45, P 56, P 67,50 60 Indikátor napájení Režim Barva kontrolky LED On Mode (Režim Zapnuto) Svítí Power-saving (Úspora Bliká energie) Off Mode (Režim vypnuto) Vypnuto

30 30 SPRÁVNÁ POLOHA SPRÁVNÁ POLOHA Ergonomie práce s monitorem Nastavte obrazovku tak, abyste se na obrazovku dívali pohodlně v mírném úhlu dolů oproti přirozené úrovni očí. yvždy si každou hodinu alespoň na deset minut odpočiňte, abyste se dlouhodobým používáním neunavili. ystojánek umožňuje nastavit dotykový monitor do ideální polohy. Pro nejlepší sledování monitoru nastavte úhel stojanu. Měli byste se na obrazovku dívat mírně směrem dolů. Upravte úhel Aby obrazovka nic neodrážela a neoslňovala vás. Ruce položte měkce na klávesnici, paže mějte ohnuté v loktech a vodorovně natažené před sebe.
