1 Uživatelský manuál

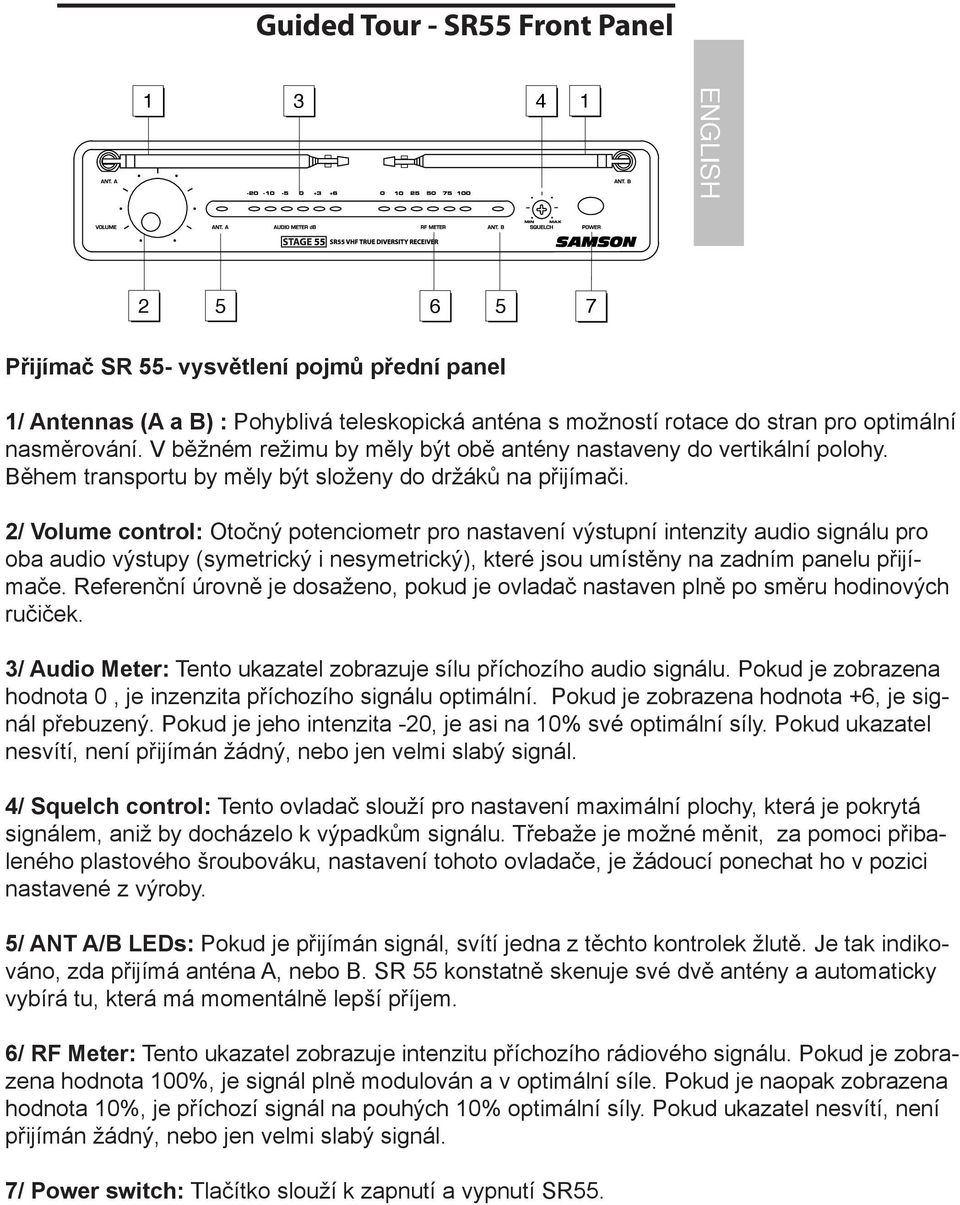

2 Přijímač SR 55- vysvětlení pojmů přední panel 1/ Antennas (A a B) : Pohyblivá teleskopická anténa s možností rotace do stran pro optimální nasměrování. V běžném režimu by měly být obě antény nastaveny do vertikální polohy. Během transportu by měly být složeny do držáků na přijímači. 2/ Volume control: Otočný potenciometr pro nastavení výstupní intenzity audio signálu pro oba audio výstupy (symetrický i nesymetrický), které jsou umístěny na zadním panelu přijímače. Referenční úrovně je dosaženo, pokud je ovladač nastaven plně po směru hodinových ručiček. 3/ Audio Meter: Tento ukazatel zobrazuje sílu příchozího audio signálu. Pokud je zobrazena hodnota 0, je inzenzita příchozího signálu optimální. Pokud je zobrazena hodnota +6, je signál přebuzený. Pokud je jeho intenzita -20, je asi na 10% své optimální síly. Pokud ukazatel nesvítí, není přijímán žádný, nebo jen velmi slabý signál. 4/ Squelch control: Tento ovladač slouží pro nastavení maximální plochy, která je pokrytá signálem, aniž by docházelo k výpadkům signálu. Třebaže je možné měnit, za pomoci přiba- 5/ ANT A/B LEDs: Pokud je přijímán signál, svítí jedna z těchto kontrolek žlutě. Je tak indiko- leného plastového šroubováku, nastavení tohoto ovladače, je žádoucí ponechat ho v pozici nastavené z výroby. váno, zda přijímá anténa A, nebo B. SR 55 konstatně skenuje své dvě antény a automaticky vybírá tu, která má momentálně lepší příjem. 6/ RF Meter: Tento ukazatel zobrazuje intenzitu příchozího rádiového signálu. Pokud je zobrazena hodnota 100%, je signál plně modulován a v optimální síle. Pokud je naopak zobrazena hodnota 10%, je příchozí signál na pouhých 10% optimální síly. Pokud ukazatel nesvítí, není přijímán žádný, nebo jen velmi slabý signál. 7/ Power switch: Tlačítko slouží k zapnutí a vypnutí SR55.

2/ Volume control: Otočný potenciometr pro nastavení výstupní intenzity audio signálu pro oba audio výstupy (symetrický i nesymetrický), které jsou umístěny na zadním panelu přijímače.

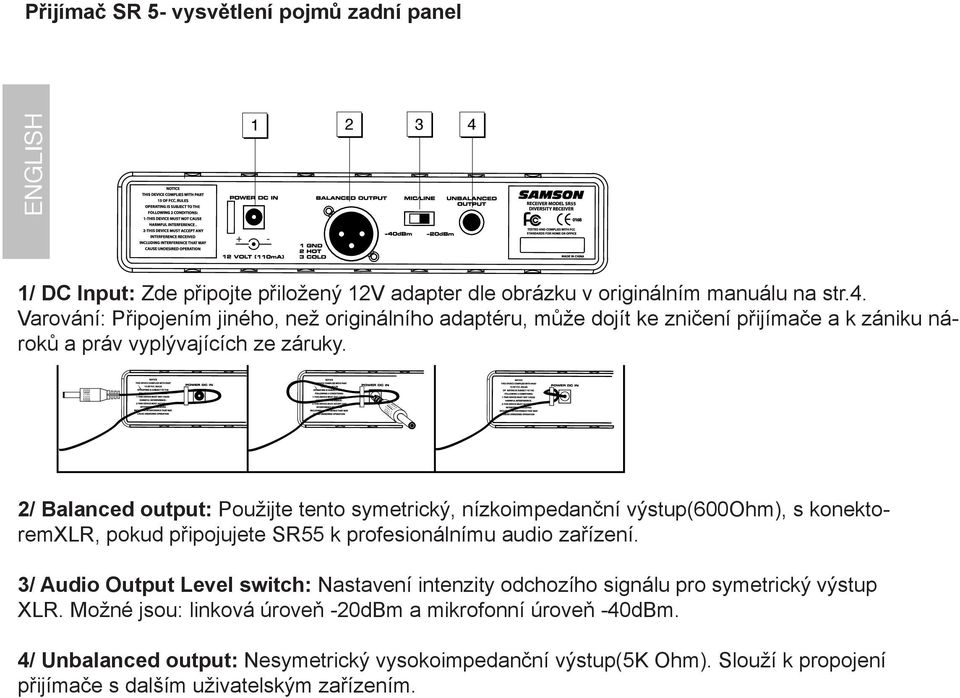

3 Přijímač SR 55- vysvětlení pojmů zadní panel 1/ DC Input: Zde připojte přiložený 12V adapter dle obrázku v originálním manuálu na str.4. Varování: Připojením jiného, než originálního adaptéru, může dojít ke zničení přijímače a k zániku nároků a práv vyplývajících ze záruky. 2/ Balanced output: Použijte tento symetrický, nízkoimpedanční výstup(600ohm), s konektoremxlr, pokud připojujete SR55 k profesionálnímu audio zařízení. 3/ Audio Output Level switch: Nastavení intenzity odchozího signálu pro symetrický výstup XLR. Možné jsou: linková úroveň -20dBm a mikrofonní úroveň -40dBm. 4/ Unbalanced output: Nesymetrický vysokoimpedanční výstup(5k Ohm). Slouží k propojení přijímače s dalším uživatelským zařízením.

2/ Balanced output: Použijte tento symetrický, nízkoimpedanční výstup(600ohm), s konektoremxlr, pokud připojujete SR55 k profesionálnímu audio zařízení.

4 Přijímač SR 5- vysvětlení pojmů přední panel 1/ Antenna: Pohyblivá teleskopická anténa s možností rotace do stran pro optimální nasměrování. V běžném režimu by anténa měla být nastavena do vertikální polohy. Během transportu by měla být složena do držáku na přijímači. 2/ Volume control: Otočný potenciometr pro nastavení výstupní intenzity audio signálu pro oba audio výstupy (symetrický i nesymetrický), které jsou umístěny na zadním panelu přijímače. Referenční úrovně je dosaženo, pokud je ovladač nastaven plně po směru hodinových ručiček. 3/ Audio Meter: Tento ukazatel zobrazuje sílu příchozího audio signálu. Pokud je zobrazena hodnota 0, je inzenzita příchozího signálu optimální. Pokud je zobrazena hodnota +6, je signál přebuzený. Pokud je jeho intenzita -20, je asi na 10% své optimální síly. Pokud ukazatel nesvítí, není přijímán žádný, nebo jen velmi slabý signál. 4/ Squelch control: Tento ovladač slouží pro nastavení maximální plochy, která je pokrytá signálem, aniž by docházelo k výpadkům signálu. Třebaže je možné měnit, za pomoci přibaleného plastového šroubováku, nastavení tohoto ovladače, je žádoucí ponechat ho v pozici nastavené z výroby. 5/ TX LED: Pokud je přijímán dostatečně silný signál, svítí tato kontrolka žlutě. 6/ RF Meter: Tento ukazatel zobrazuje intenzitu příchozího rádiového signálu. Pokud je zobrazena hodnota 100%, je signál plně modulován a v optimální síle. Pokud je naopak zobrazena hodnota 10%, je příchozí signál na pouhých 10% optimální síly. Pokud ukazatel nesvítí, není přijímán žádný, nebo jen velmi slabý signál. 7/ Power switch: Tlačítko slouží k zapnutí a vypnutí SR5.

5 Přijímač SR 5- vysvětlení pojmů zadní panel 1/ DC Input: Zde připojte přiložený 12V adapter dle obrázku v originálním manuálu na str.4. Varování: Připojením jiného, než originálního adaptéru, může dojít ke zničení přijímače a k zániku nároků a práv vyplývajících ze záruky. 2/ Balanced output: Použijte tento symetrický, nízkoimpedanční výstup(600ohm), s konektoremxlr, pokud připojujete SR55 k profesionálnímu audio zařízení. 3/ Audio Output Level switch: Nastavení intenzity odchozího signálu pro symetrický výstup XLR. Možné jsou: linková úroveň -20dBm a mikrofonní úroveň -40dBm. 4/ Unbalanced output: Nesymetrický vysokoimpedanční výstup(5k Ohm). Slouží k propojení přijímače s dalším uživatelským zařízením.

6 Vysílač ST5 - vysvětlení pojmů 1/ Input conector: Vstup pro připojení nástroje. Vysílač ST5 je dodáván s jedním z těchto mikrofonů: klopový, hlavový nebo s instrumentálním kabelem. Všechny tyto mikrofony a kabel se připojují v tomto vstupu konektorem jack 3.5mm. 2/ Batery level meter: Stav baterieje indikován soustavou tří diod s různým zabarvením. Červená indikuje nízkou, žlutá střední a zelená vysokou kapacitu vložené baterie. Při zapnutí vysílače dojde k probliknutí jedné nebo více diod. Pokud zasvítí pouze červená dioda je kapacita vložené baterie velmi nízká a baterie by měla být vyměněna. Pokud zasvítí všechny tři diody najednou je kapacita baterie na maximu. 3/ Audio on-off switch : Pokud je přepínač nastaven do polohy on, je dojde k přenosu audio signálu. Pokud je přepínač v poloze off, je přenos signálu vypnut. Mějte na paměti, že vypnutím signálu (přepínač v poloze off), nedojde k vypnutí vysílače. Pokud víte, že vysílač nebudete delší dobu používat, vypněte jej za pomoci přepínače Power on-off switch. 4/Battery door release : Zatlačte jemně na obě strany ST5 a sejměte kryt prostoru pro baterii. Dostanete se tak přepínači on/off a ovladači Gainu. 5/ Power on-off switch : Přepínač slouží k zapnutí/vypnutí vysílače.

Červená indikuje nízkou, žlutá střední a zelená vysokou kapacitu vložené baterie. Při zapnutí vysílače dojde k probliknutí jedné nebo více diod.

7 6/Attenuation switch: Vysílač ST5 je vybaven přepínačem pro zeslabení signálu. Pomocí tohoto přepínače lze nastavit hodnotu signálu na vstupu na 0dB, nebo -15dB. Z továrny je tento přepínač nastaven na hodnotu 0dB, která zaručuje optimální hodnotu pro většinu mikrofonních a instrumentálních signálů. Pokud používáte mikrofon, nebo nástroj s vysokou intenzitou výstupního signálu, zkuste nejprve upravit hodnotu zisku na vstupu pomocí ovladače Gain, jak je popsáno dále v návodu. Pokud je hodnota signálu přiliš vysoká a nelze ji zeslabit ovladačem Gain, použijte přibalený plastový šroubovák a otočte ovladačem Attenuation switch proti směru hodinových ručiček na hodnotu -15dB. 7/Gain control (trimpot): Tento ovladač citlivosti vstupu byl v továrně nastaven na nominálníjmenovitou hodnotu, takže doporučujeme měnit toto nastavení pouze v případě, že je hodnota vstupního signálu příliš vysoká, nebo příliš nízká. Pokud je to však nutné, lze hodnotu přenastavit za pomoci přibaleného plastového šroubováku. 8/ Battery holder: Zde vložte standardní 9-voltovou alkalickou baterii. Dbejte na správnou polaritu baterie (značky + a -). Doporučujeme baterii Duracell MN Ačkoli lze použít i dobíjecí baterie Ni-Cad, nejsou schopny napájet vysílač déle než 4 hodiny. Varování: Při vkládání baterií dbejte na polaritu. Otočení polarity může vést ke zničení vysílače a k zániku práv na záruční opravu. 9/Plastic screwdriver: Speciálně navržený plastový šroubovák k nastavení otočných ovladačů Gain (vysílač bod 7) a Squelch (přijímač bod 4).

Pokud používáte mikrofon, nebo nástroj s vysokou intenzitou výstupního signálu, zkuste nejprve upravit hodnotu zisku na vstupu pomocí ovladače Gain, jak je popsáno dále v návodu.

8 Bezpečnostní pokyny: VAROVÁNÍ: Aby jste zamezili úrazu elektrickým proudem, nevystavujte toto zařízení dešti, nebo vlhkosti. Zařízení neotvírejte, ani se je nepokoušejte opravovat- hrozí úraz elektrický proudem! Servisní úkony svěřte pouze kvalifikovanému servisu. Důležité bezpečnostní pokyny: 1. Před použitím přístroje si pročtěte návod k použití. 2. Uchovejte tento návod pro pozdější použití. 3. Věnujte pozornost všem bezpečnostním upozorněním. 4. Dodržujte pokyny výrobce. 5. Nepoužívejte přístroj v blízkosti vody, nebo ve vlhkém prostředí. 6. K čištění používejte pouze vlhkou utěrku. 7. Neblokujte žádný z ventilačních otvorů. Přístroj nainstalujte ve shodě s doporučeními výrobce. 8. Přístroj neumísťujte blízko zdrojům tepla, jako jsou např. radiátory 9. Používejte pouze se správným síťovým kabelem. 10. Chraňte síťový kabel před ztenčením, např. vlivem jeho pošlapání. 11. Odpojte zařízení ze sítě během bouřky, nebo pokud není delší dobu používáno. Servis zajišťuje: Výhradní dovozce pro Českou a Slovenskou republiku: Music Trade Sokolská 32 Praha Tel/Fax: musictrad@volny.cz

Před použitím přístroje si pročtěte návod k použití. 2. Uchovejte tento návod pro pozdější použití. 3. Věnujte pozornost všem bezpečnostním upozorněním. 4. Dodržujte pokyny výrobce. 5.
