1 KAIFAT SÉRIE M UŽIVATELSKÝ MANUÁL#

2 DŮLEŽITÁ BEZPEČNOSTNÍ OPATŘENÍ VÝSTRAHA: Neodstraňujte vrchní nebo zadní kryt přístroje, zabráníte tak riziku elektrického šoku. Uvnitř se nenacházejí žádné součásti nastavitelné uživatelem, opravy svěřte odborníkům. UPOZORNĚNÍ:Nevystavujte zařízení dešti a vlhkosti, zabráníte tak riziku elektrického šoku. BEZPEČNOSTNÍ ZÁSADY 1. Čtěte tyto pokyny. 2. Uchovejte si tyto pokyny. 3. Věnujte pozornost všem varováním. 4. Následujte všechny pokyny. 5. Nepoužívejte toto zařízení v blízkosti vody. 6. Čistěte pouze suchým hadrem. 7. Nezakrývejte větrací otvory. Umísťujte v souladu s pokyny výrobce. 8. Neumísťujte do blízkosti zdrojů tepla jako jsou např. radiátory a trouby nebo jiná zařízení (např. zesilovače), které vytvářejí teplo. 9. Nerozebírejte napájecí kabel, byl navržen pro vaši bezpečnost. 10. Chraňte napájecí kabel před pošlapáním a před možným přeštípnutím. 11. Používejte pouze s příslušenstvím určeným výrobcem. 12. Používejte pouze s vozkem, stojanem nebo trojnožkou doporučenými výrobcem nebo prodávaným s tímto výrobkem. Pokud převážíte zařízení na vozíku, dejte pozor, abyste nezakopli. 13. Při bouřce nebo při dlouhodobějším nepoužívání zařízení odpojte od elektrické sítě. 14. Veškeré opravy svěřte pouze autorizovanému opraváři. Opravy je třeba, pokud je poškozen napájecí kabel, do zařízení vtekla tekutina nebo do něho spadly nějaké předměty, pokud bylo zařízení vystaveno dešti nebo vlhkosti, pokud zařízení nepracuje normálně nebo pokud spadlo.

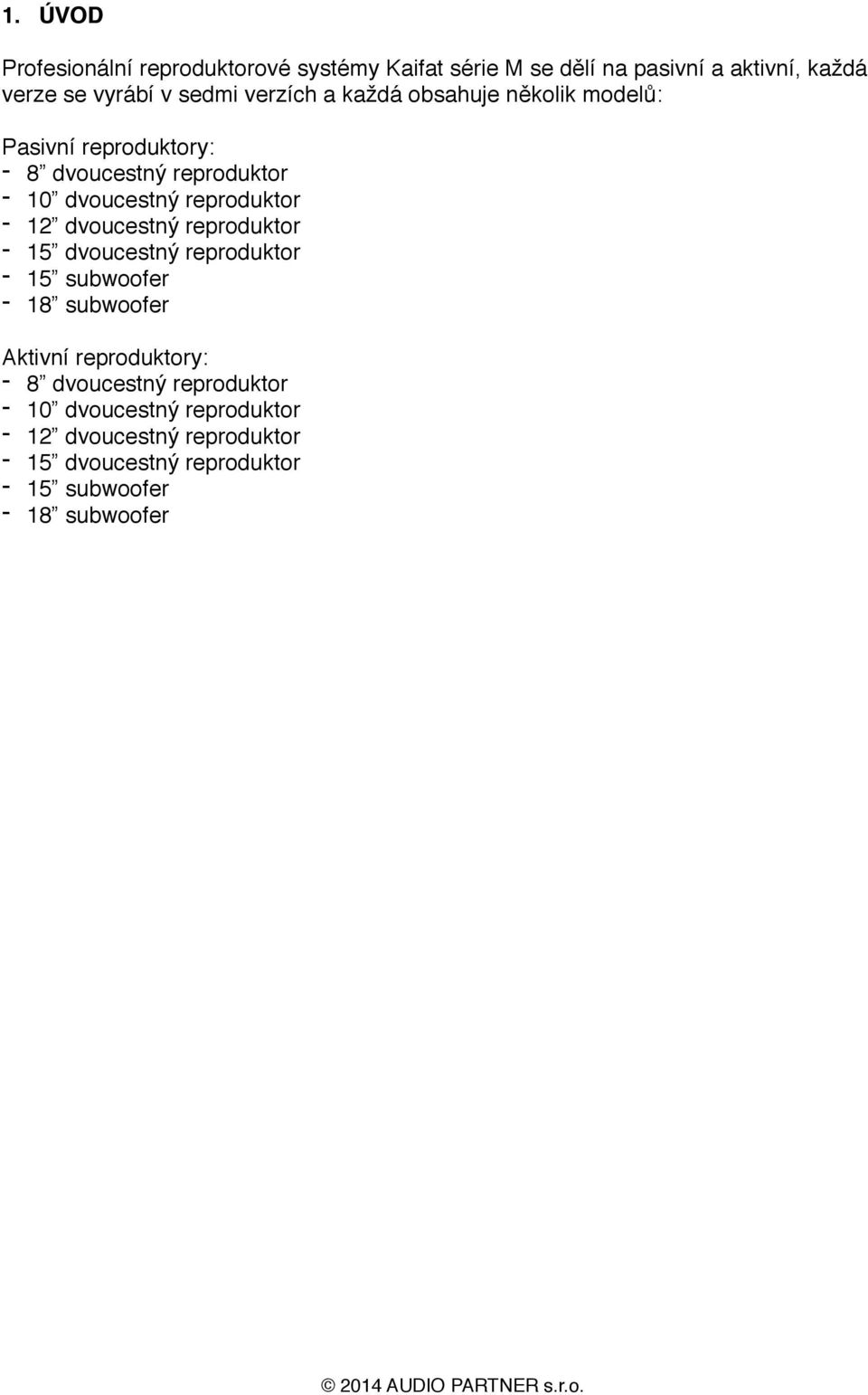

3 1. ÚVOD Profesionální reproduktorové systémy Kaifat série M se dělí na pasivní a aktivní, každá verze se vyrábí v sedmi verzích a každá obsahuje několik modelů: Pasivní reproduktory: - 8 dvoucestný reproduktor - 10 dvoucestný reproduktor - 12 dvoucestný reproduktor - 15 dvoucestný reproduktor - 15 subwoofer - 18 subwoofer Aktivní reproduktory: - 8 dvoucestný reproduktor - 10 dvoucestný reproduktor - 12 dvoucestný reproduktor - 15 dvoucestný reproduktor - 15 subwoofer - 18 subwoofer

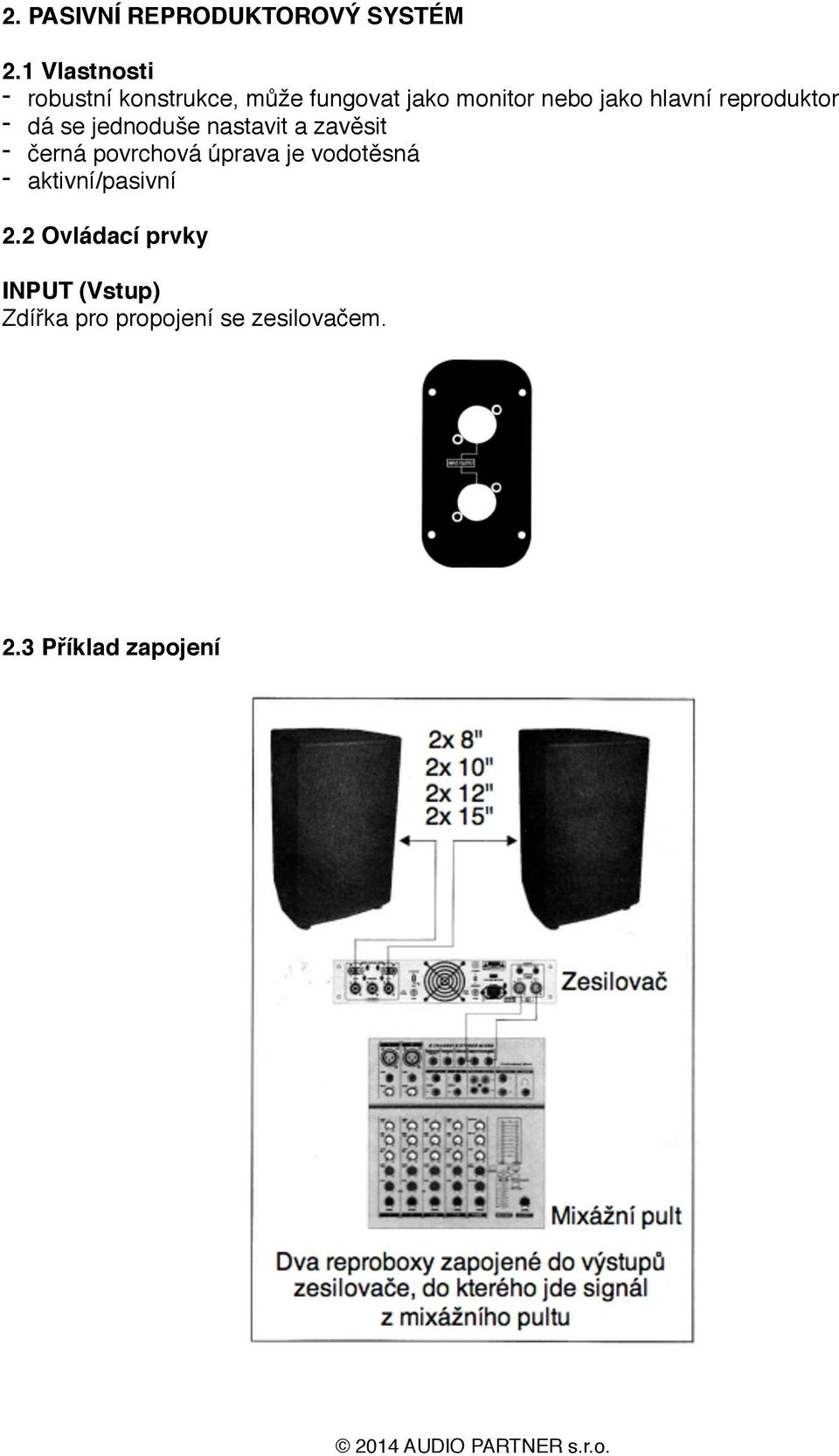

4 2. PASIVNÍ REPRODUKTOROVÝ SYSTÉM 2.1 Vlastnosti - robustní konstrukce, může fungovat jako monitor nebo jako hlavní reproduktor - dá se jednoduše nastavit a zavěsit - černá povrchová úprava je vodotěsná - aktivní/pasivní 2.2 Ovládací prvky INPUT (Vstup) Zdířka pro propojení se zesilovačem. 2.3 Příklad zapojení

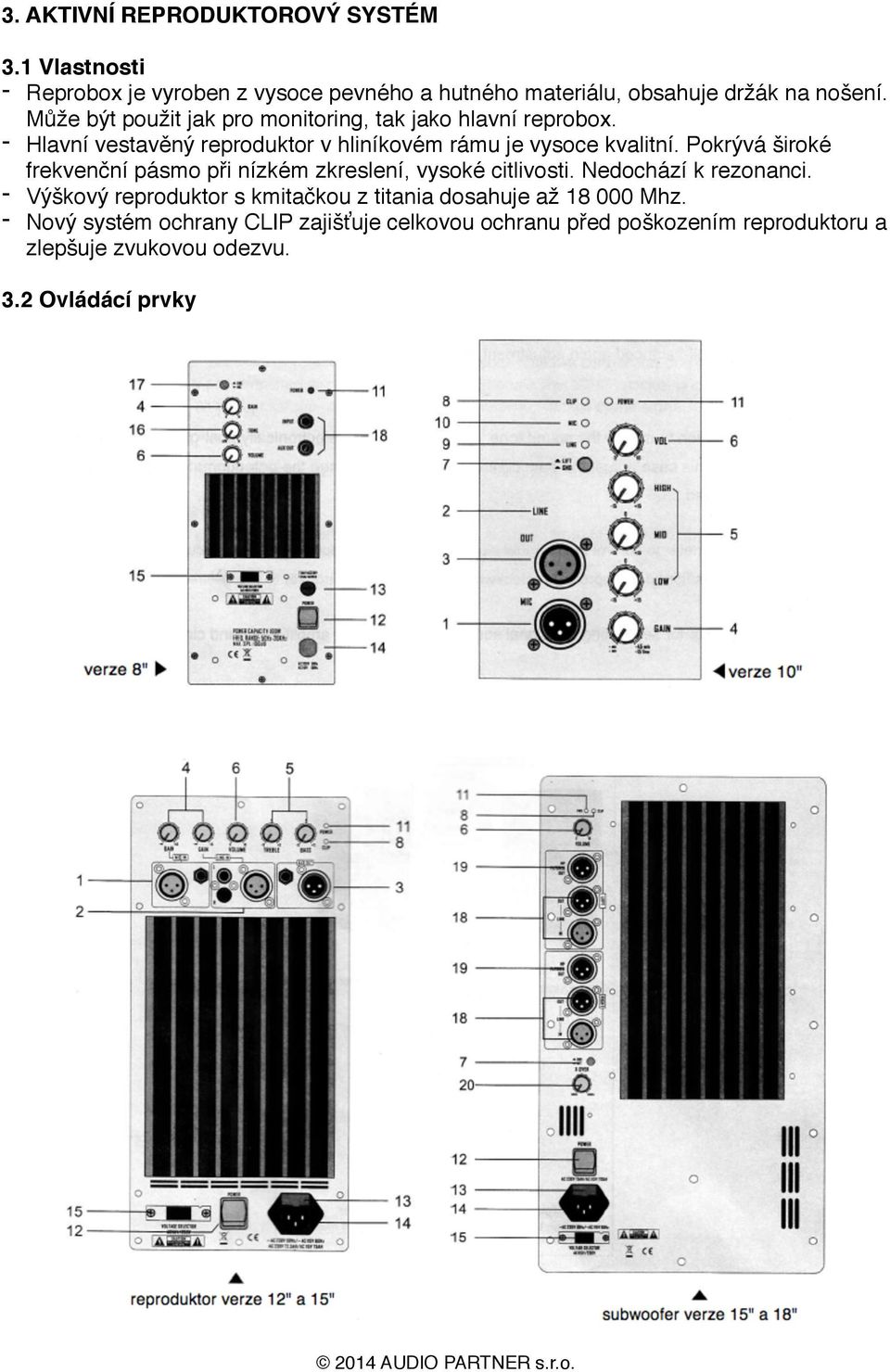

5 3. AKTIVNÍ REPRODUKTOROVÝ SYSTÉM 3.1 Vlastnosti - Reprobox je vyroben z vysoce pevného a hutného materiálu, obsahuje držák na nošení. Může být použit jak pro monitoring, tak jako hlavní reprobox. - Hlavní vestavěný reproduktor v hliníkovém rámu je vysoce kvalitní. Pokrývá široké frekvenční pásmo při nízkém zkreslení, vysoké citlivosti. Nedochází k rezonanci. - Výškový reproduktor s kmitačkou z titania dosahuje až Mhz. - Nový systém ochrany CLIP zajišťuje celkovou ochranu před poškozením reproduktoru a zlepšuje zvukovou odezvu. 3.2 Ovládácí prvky

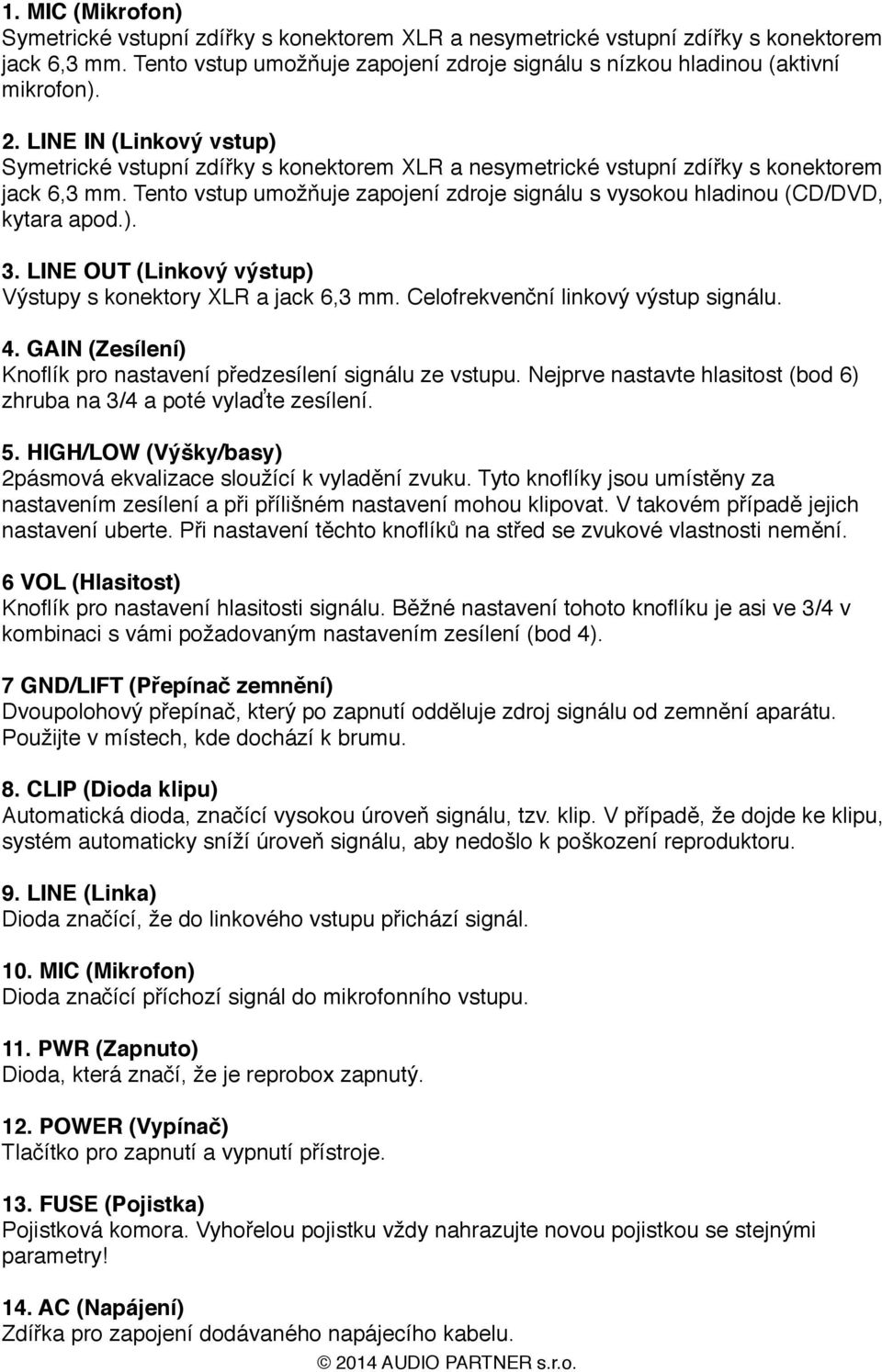

6 1. MIC (Mikrofon) Symetrické vstupní zdířky s konektorem XLR a nesymetrické vstupní zdířky s konektorem jack 6,3 mm. Tento vstup umožňuje zapojení zdroje signálu s nízkou hladinou (aktivní mikrofon). 2. LINE IN (Linkový vstup) Symetrické vstupní zdířky s konektorem XLR a nesymetrické vstupní zdířky s konektorem jack 6,3 mm. Tento vstup umožňuje zapojení zdroje signálu s vysokou hladinou (CD/DVD, kytara apod.). 3. LINE OUT (Linkový výstup) Výstupy s konektory XLR a jack 6,3 mm. Celofrekvenční linkový výstup signálu. 4. GAIN (Zesílení) Knoflík pro nastavení předzesílení signálu ze vstupu. Nejprve nastavte hlasitost (bod 6) zhruba na 3/4 a poté vylaďte zesílení. 5. HIGH/LOW (Výšky/basy) 2pásmová ekvalizace sloužící k vyladění zvuku. Tyto knoflíky jsou umístěny za nastavením zesílení a při přílišném nastavení mohou klipovat. V takovém případě jejich nastavení uberte. Při nastavení těchto knoflíků na střed se zvukové vlastnosti nemění. 6 VOL (Hlasitost) Knoflík pro nastavení hlasitosti signálu. Běžné nastavení tohoto knoflíku je asi ve 3/4 v kombinaci s vámi požadovaným nastavením zesílení (bod 4). 7 GND/LIFT (Přepínač zemnění) Dvoupolohový přepínač, který po zapnutí odděluje zdroj signálu od zemnění aparátu. Použijte v místech, kde dochází k brumu. 8. CLIP (Dioda klipu) Automatická dioda, značící vysokou úroveň signálu, tzv. klip. V případě, že dojde ke klipu, systém automaticky sníží úroveň signálu, aby nedošlo k poškození reproduktoru. 9. LINE (Linka) Dioda značící, že do linkového vstupu přichází signál. 10. MIC (Mikrofon) Dioda značící příchozí signál do mikrofonního vstupu. 11. PWR (Zapnuto) Dioda, která značí, že je reprobox zapnutý. 12. POWER (Vypínač) Tlačítko pro zapnutí a vypnutí přístroje. 13. FUSE (Pojistka) Pojistková komora. Vyhořelou pojistku vždy nahrazujte novou pojistkou se stejnými parametry 14. AC (Napájení) Zdířka pro zapojení dodávaného napájecího kabelu.

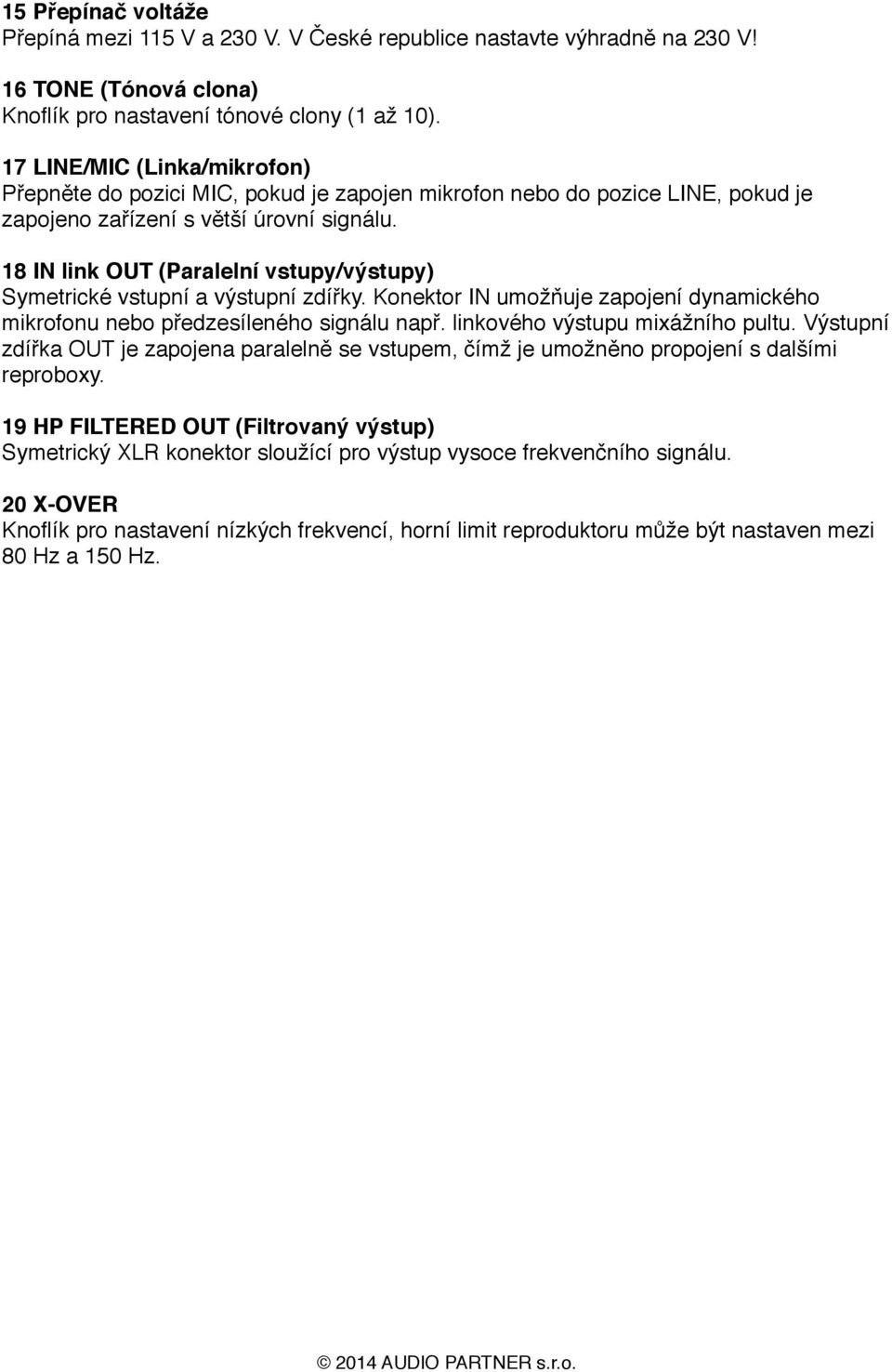

7 15 Přepínač voltáže Přepíná mezi 115 V a 230 V. V České republice nastavte výhradně na 230 V 16 TONE (Tónová clona) Knoflík pro nastavení tónové clony (1 až 10). 17 LINE/MIC (Linka/mikrofon) Přepněte do pozici MIC, pokud je zapojen mikrofon nebo do pozice LINE, pokud je zapojeno zařízení s větší úrovní signálu. 18 IN link OUT (Paralelní vstupy/výstupy) Symetrické vstupní a výstupní zdířky. Konektor IN umožňuje zapojení dynamického mikrofonu nebo předzesíleného signálu např. linkového výstupu mixážního pultu. Výstupní zdířka OUT je zapojena paralelně se vstupem, čímž je umožněno propojení s dalšími reproboxy. 19 HP FILTERED OUT (Filtrovaný výstup) Symetrický XLR konektor sloužící pro výstup vysoce frekvenčního signálu. 20 X-OVER Knoflík pro nastavení nízkých frekvencí, horní limit reproduktoru může být nastaven mezi 80 Hz a 150 Hz.

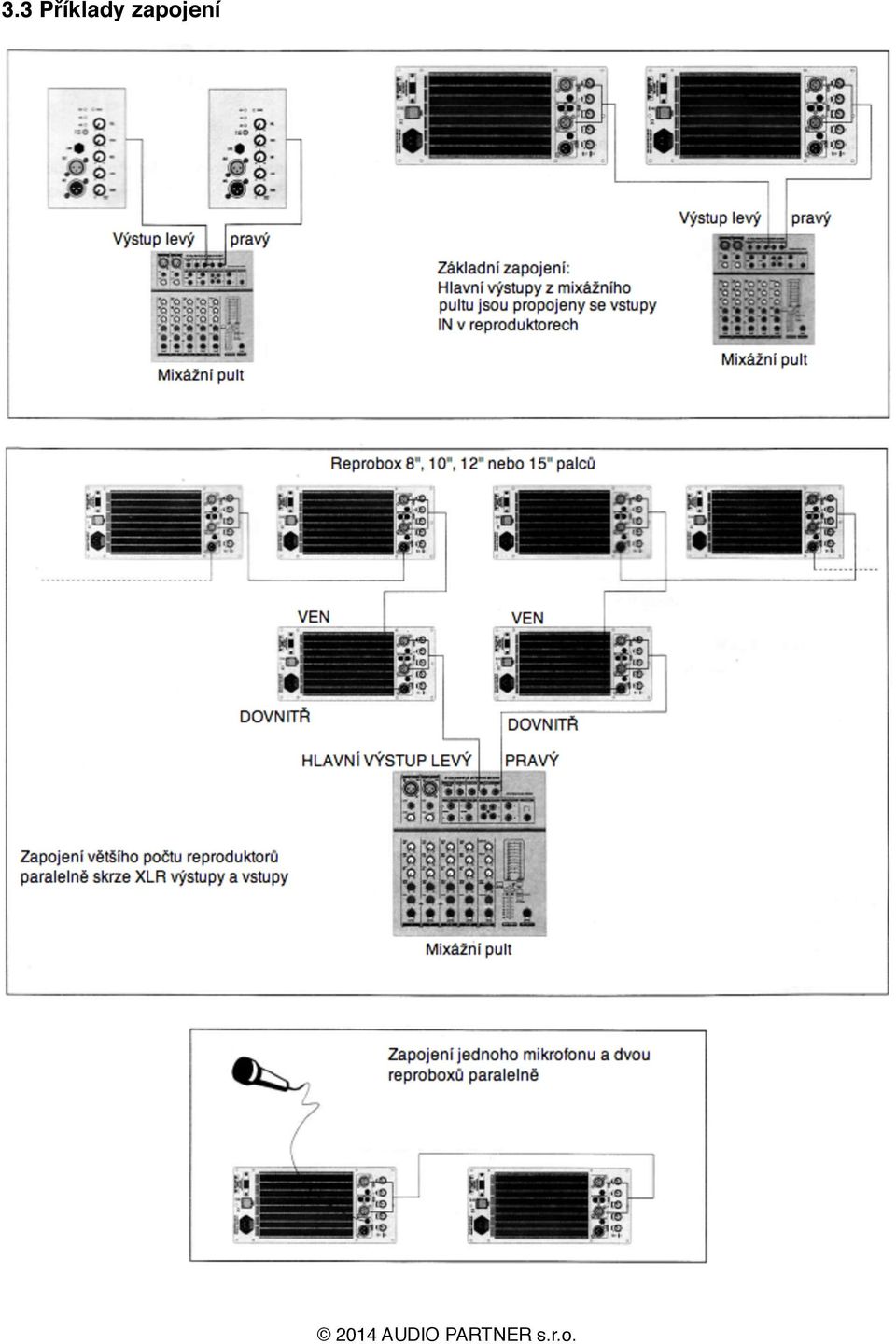

8 3.3 Příklady zapojení
