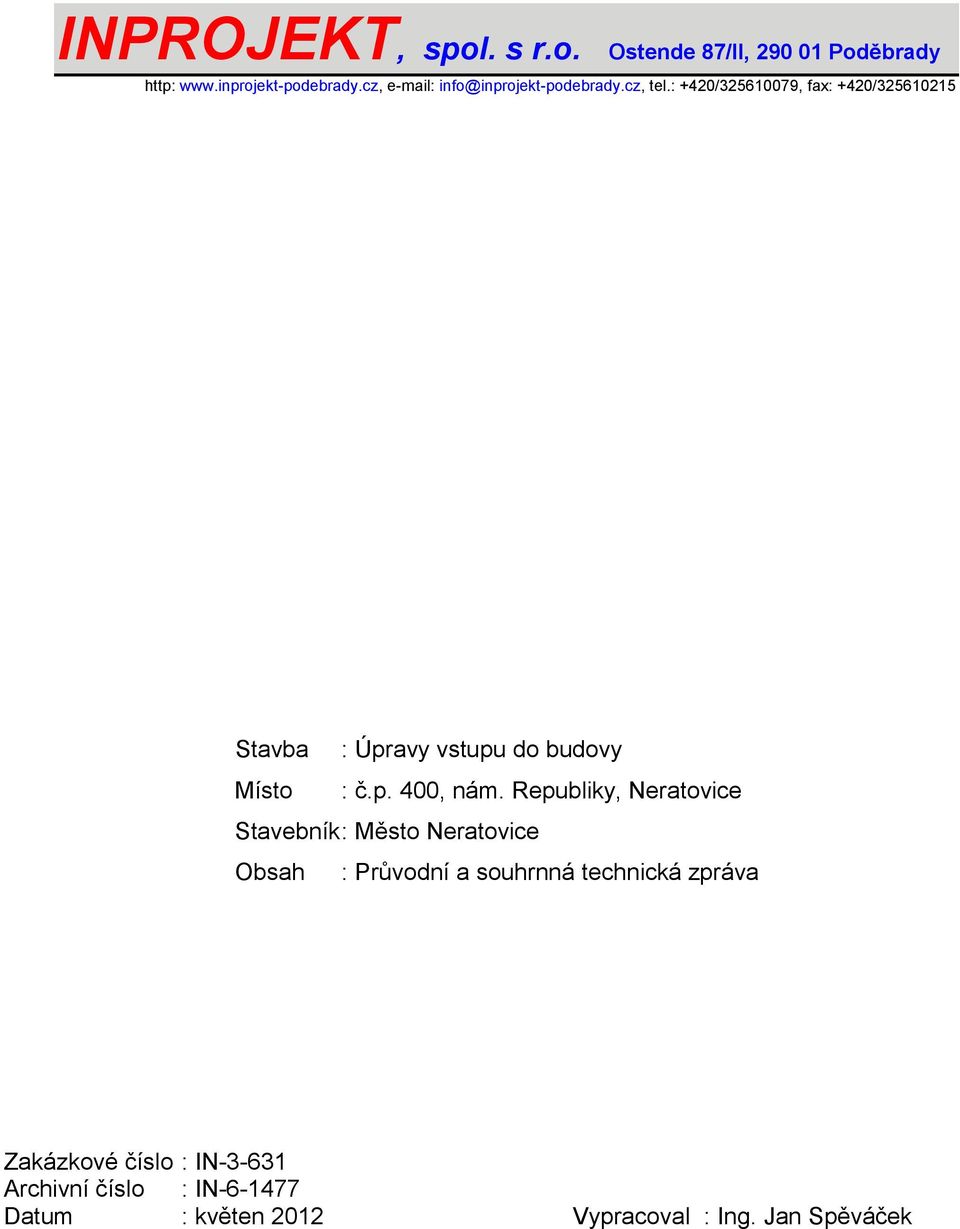

1 INPROJEKT, spol. s r.o. Ostende 87/II, Poděbrady http: info@inprojekt-podebrady.cz, tel.: +420/ , fax: +420/ Stavba : Úpravy vstupu do budovy Místo : č.p. 400, nám. Republiky, Neratovice Stavebník : Město Neratovice Obsah : Průvodní a souhrnná technická zpráva Zakázkové číslo : IN Archivní číslo : IN Datum : květen 2012 Vypracoval : Ing. Jan Spěváček

: +420/325610079, fax: +420/325610215 Stavba : Úpravy vstupu do budovy Místo : č.p. 400, nám.

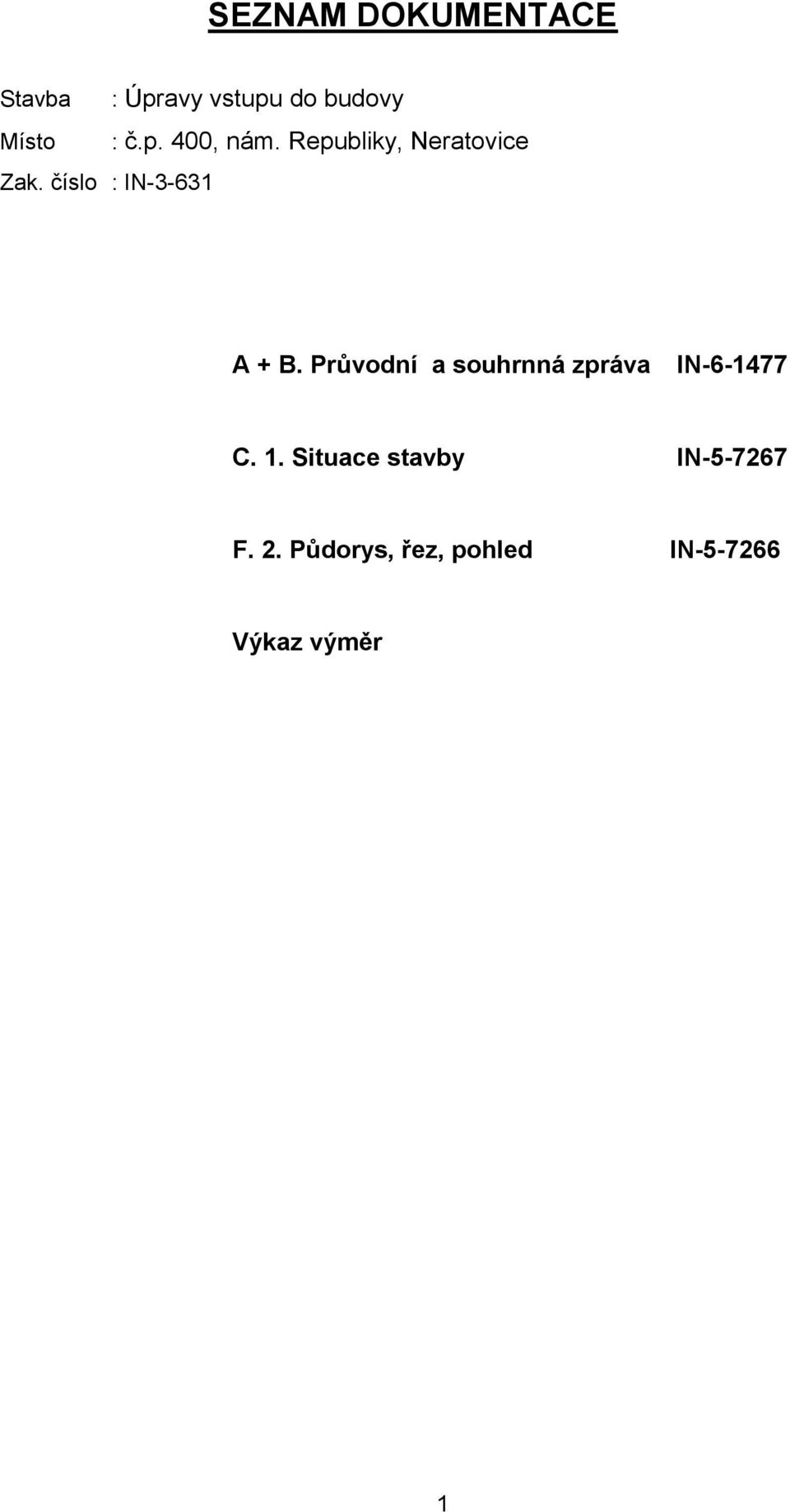

2 SEZNAM DOKUMENTACE Stavba : Úpravy vstupu do budovy Místo : č.p. 400, nám. Republiky, Neratovice Zak. číslo : IN A + B. Průvodní a souhrnná zpráva IN C. 1. Situace stavby IN F. 2. Půdorys, řez, pohled IN Výkaz výměr 1

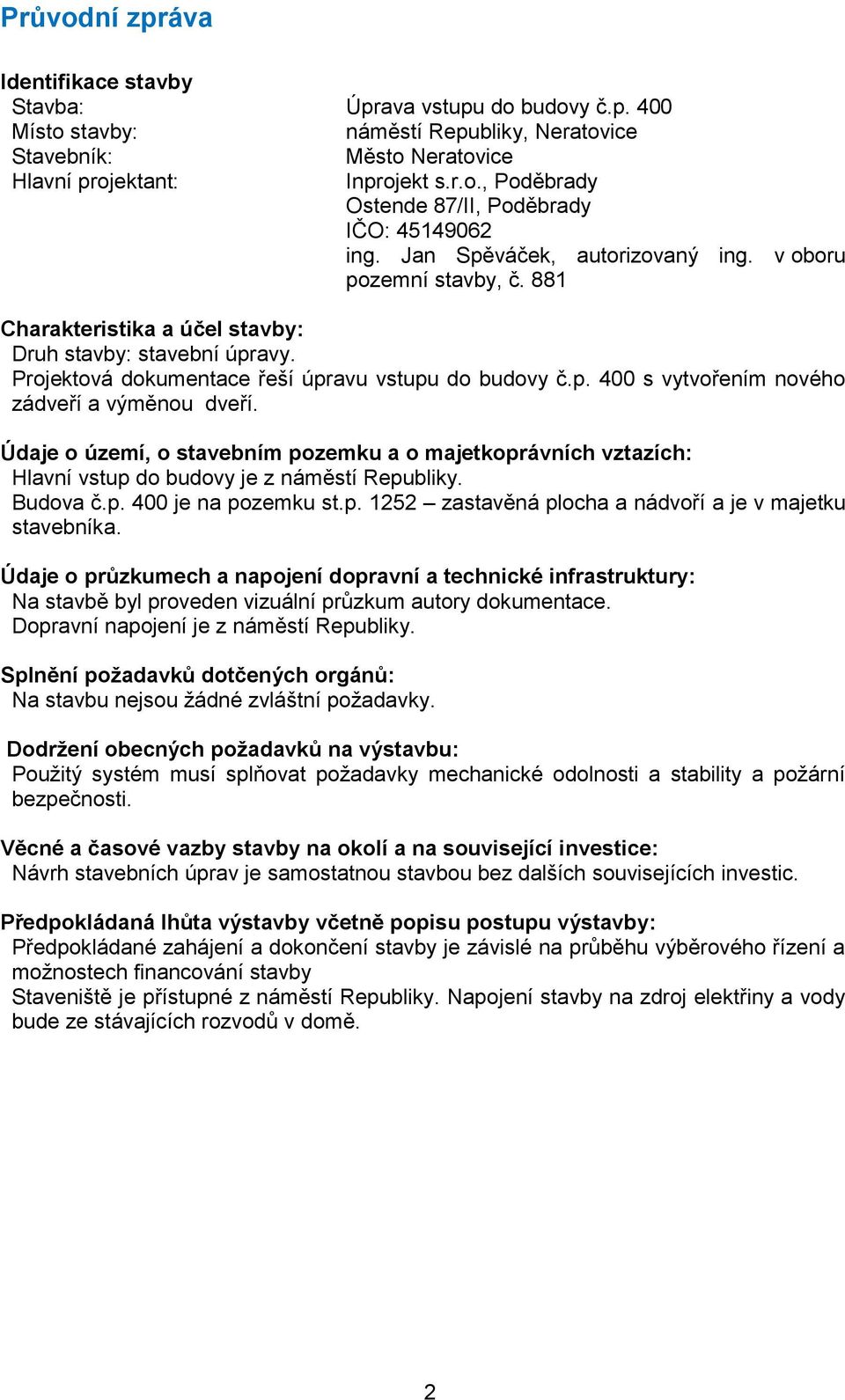

3 Průvodní zpráva Identifikace stavby Stavba: Úprava vstupu do budovy č.p. 400 Místo stavby: náměstí Republiky, Neratovice Stavebník: Město Neratovice Hlavní projektant: Inprojekt s.r.o., Poděbrady Ostende 87/II, Poděbrady IČO: ing. Jan Spěváček, autorizovaný ing. v oboru pozemní stavby, č. 881 Charakteristika a účel stavby: Druh stavby: stavební úpravy. Projektová dokumentace řeší úpravu vstupu do budovy č.p. 400 s vytvořením nového zádveří a výměnou dveří. Údaje o území, o stavebním pozemku a o majetkoprávních vztazích: Hlavní vstup do budovy je z náměstí Republiky. Budova č.p. 400 je na pozemku st.p zastavěná plocha a nádvoří a je v majetku stavebníka. Údaje o průzkumech a napojení dopravní a technické infrastruktury: Na stavbě byl proveden vizuální průzkum autory dokumentace. Dopravní napojení je z náměstí Republiky. Splnění požadavků dotčených orgánů: Na stavbu nejsou žádné zvláštní požadavky. Dodržení obecných požadavků na výstavbu: Použitý systém musí splňovat požadavky mechanické odolnosti a stability a požární bezpečnosti. Věcné a časové vazby stavby na okolí a na související investice: Návrh stavebních úprav je samostatnou stavbou bez dalších souvisejících investic. Předpokládaná lhůta výstavby včetně popisu postupu výstavby: Předpokládané zahájení a dokončení stavby je závislé na průběhu výběrového řízení a možnostech financování stavby Staveniště je přístupné z náměstí Republiky. Napojení stavby na zdroj elektřiny a vody bude ze stávajících rozvodů v domě. 2

Údaje o území, o stavebním pozemku a o majetkoprávních vztazích: Hlavní vstup do budovy je z náměstí Republiky. Budova č.p. 400 je na pozemku st.p. 1252 zastavěná plocha a nádvoří a je v majetku stavebníka.

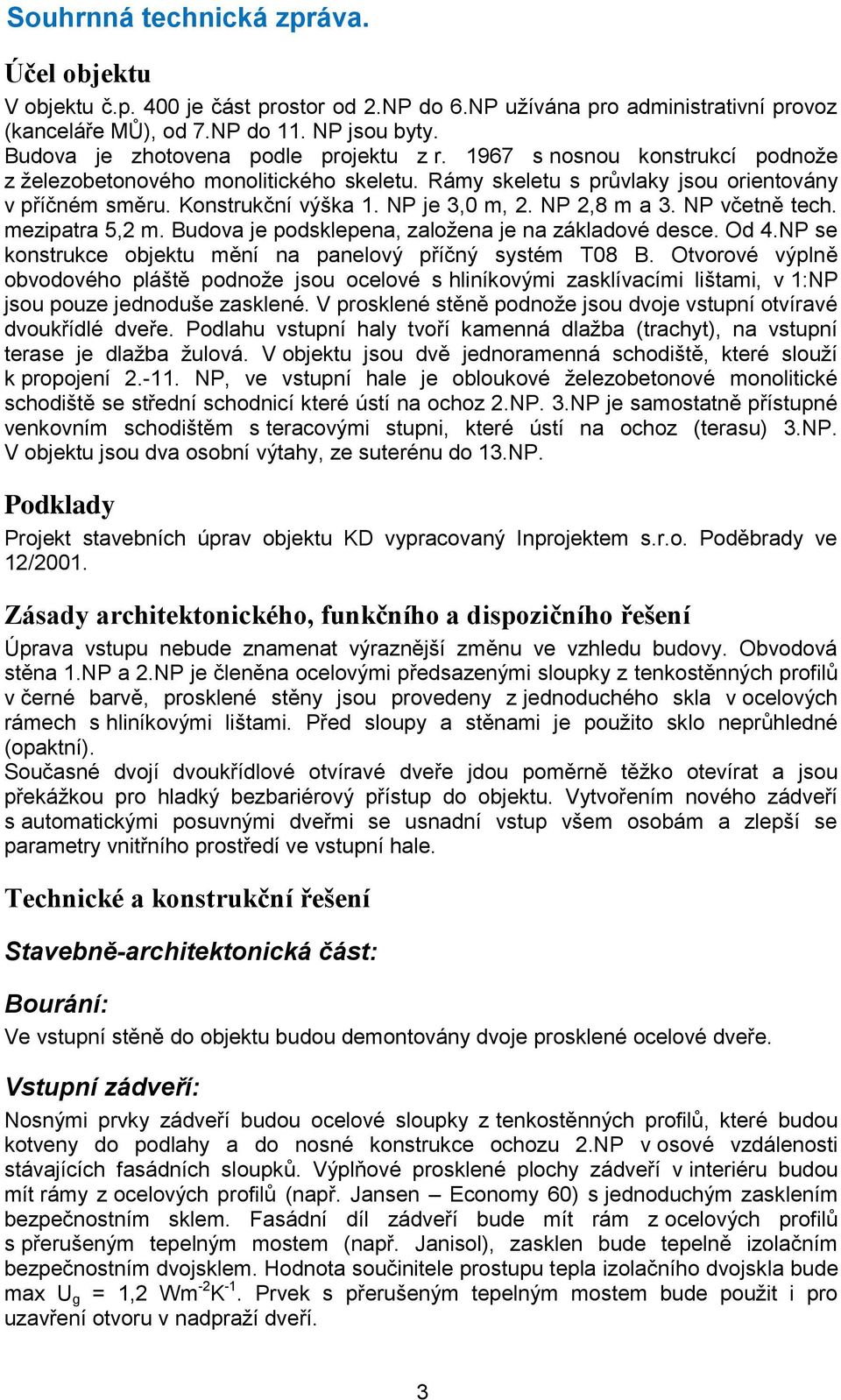

4 Souhrnná technická zpráva. Účel objektu V objektu č.p. 400 je část prostor od 2.NP do 6.NP užívána pro administrativní provoz (kanceláře MŮ), od 7.NP do 11. NP jsou byty. Budova je zhotovena podle projektu z r s nosnou konstrukcí podnože z železobetonového monolitického skeletu. Rámy skeletu s průvlaky jsou orientovány v příčném směru. Konstrukční výška 1. NP je 3,0 m, 2. NP 2,8 m a 3. NP včetně tech. mezipatra 5,2 m. Budova je podsklepena, založena je na základové desce. Od 4.NP se konstrukce objektu mění na panelový příčný systém T08 B. Otvorové výplně obvodového pláště podnože jsou ocelové s hliníkovými zasklívacími lištami, v 1:NP jsou pouze jednoduše zasklené. V prosklené stěně podnože jsou dvoje vstupní otvíravé dvoukřídlé dveře. Podlahu vstupní haly tvoří kamenná dlažba (trachyt), na vstupní terase je dlažba žulová. V objektu jsou dvě jednoramenná schodiště, které slouží k propojení NP, ve vstupní hale je obloukové železobetonové monolitické schodiště se střední schodnicí které ústí na ochoz 2.NP. 3.NP je samostatně přístupné venkovním schodištěm s teracovými stupni, které ústí na ochoz (terasu) 3.NP. V objektu jsou dva osobní výtahy, ze suterénu do 13.NP. Podklady Projekt stavebních úprav objektu KD vypracovaný Inprojektem s.r.o. Poděbrady ve 12/2001. Zásady architektonického, funkčního a dispozičního řešení Úprava vstupu nebude znamenat výraznější změnu ve vzhledu budovy. Obvodová stěna 1.NP a 2.NP je členěna ocelovými předsazenými sloupky z tenkostěnných profilů v černé barvě, prosklené stěny jsou provedeny z jednoduchého skla v ocelových rámech s hliníkovými lištami. Před sloupy a stěnami je použito sklo neprůhledné (opaktní). Současné dvojí dvoukřídlové otvíravé dveře jdou poměrně těžko otevírat a jsou překážkou pro hladký bezbariérový přístup do objektu. Vytvořením nového zádveří s automatickými posuvnými dveřmi se usnadní vstup všem osobám a zlepší se parametry vnitřního prostředí ve vstupní hale. Technické a konstrukční řešení Stavebně-architektonická část: Bourání: Ve vstupní stěně do objektu budou demontovány dvoje prosklené ocelové dveře. Vstupní zádveří: Nosnými prvky zádveří budou ocelové sloupky z tenkostěnných profilů, které budou kotveny do podlahy a do nosné konstrukce ochozu 2.NP v osové vzdálenosti stávajících fasádních sloupků. Výplňové prosklené plochy zádveří v interiéru budou mít rámy z ocelových profilů (např. Jansen Economy 60) s jednoduchým zasklením bezpečnostním sklem. Fasádní díl zádveří bude mít rám z ocelových profilů s přerušeným tepelným mostem (např. Janisol), zasklen bude tepelně izolačním bezpečnostním dvojsklem. Hodnota součinitele prostupu tepla izolačního dvojskla bude max U g = 1,2 Wm -2 K -1. Prvek s přerušeným tepelným mostem bude použit i pro uzavření otvoru v nadpraží dveří. 3

NP je 3,0 m, 2. NP 2,8 m a 3. NP včetně tech. mezipatra 5,2 m. Budova je podsklepena, založena je na základové desce. Od 4.NP se konstrukce objektu mění na panelový příčný systém T08 B.

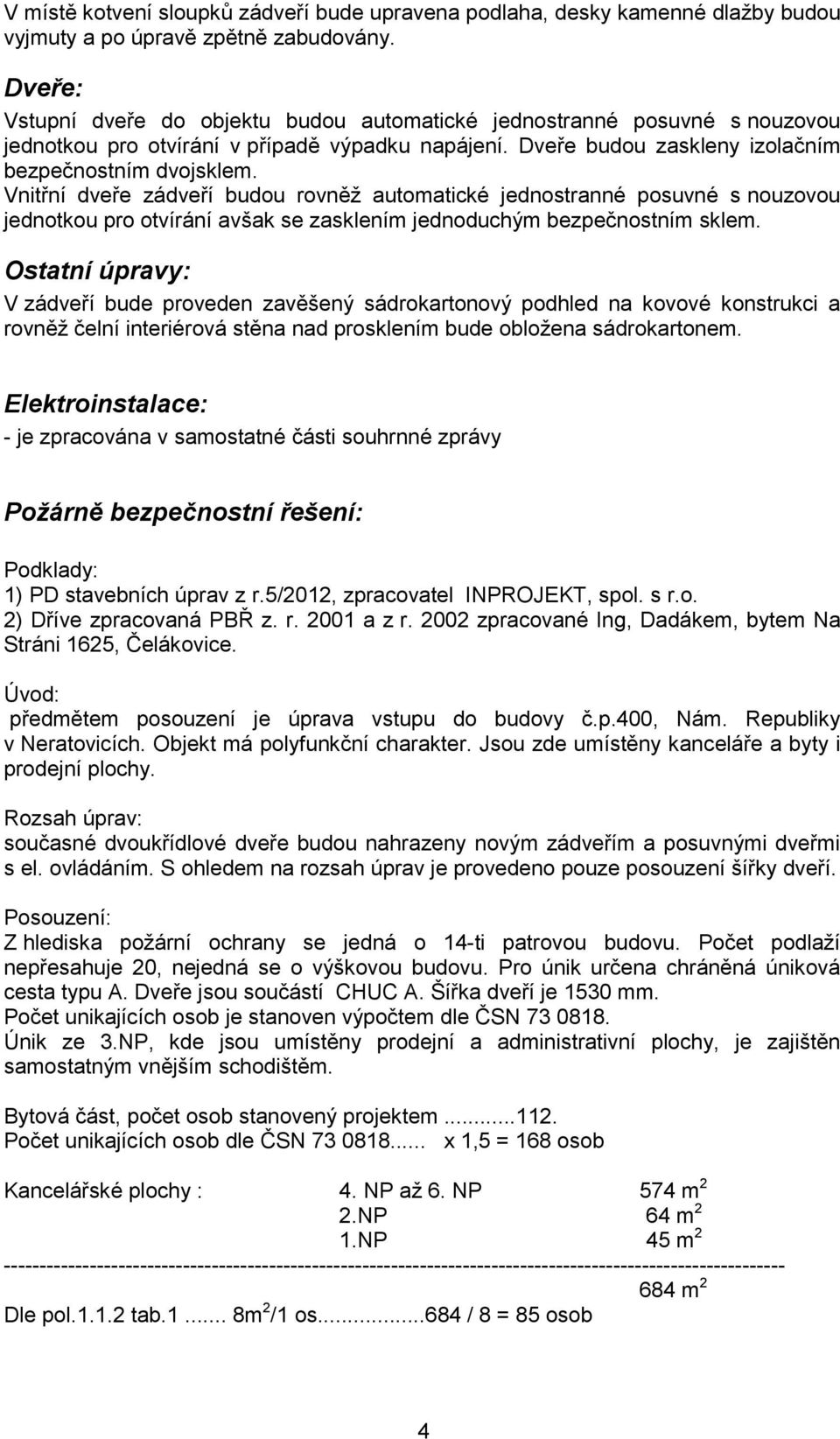

5 V místě kotvení sloupků zádveří bude upravena podlaha, desky kamenné dlažby budou vyjmuty a po úpravě zpětně zabudovány. Dveře: Vstupní dveře do objektu budou automatické jednostranné posuvné s nouzovou jednotkou pro otvírání v případě výpadku napájení. Dveře budou zaskleny izolačním bezpečnostním dvojsklem. Vnitřní dveře zádveří budou rovněž automatické jednostranné posuvné s nouzovou jednotkou pro otvírání avšak se zasklením jednoduchým bezpečnostním sklem. Ostatní úpravy: V zádveří bude proveden zavěšený sádrokartonový podhled na kovové konstrukci a rovněž čelní interiérová stěna nad prosklením bude obložena sádrokartonem. Elektroinstalace: - je zpracována v samostatné části souhrnné zprávy Požárně bezpečnostní řešení: Podklady: 1) PD stavebních úprav z r.5/2012, zpracovatel INPROJEKT, spol. s r.o. 2) Dříve zpracovaná PBŘ z. r a z r zpracované Ing, Dadákem, bytem Na Stráni 1625, Čelákovice. Úvod: předmětem posouzení je úprava vstupu do budovy č.p.400, Nám. Republiky v Neratovicích. Objekt má polyfunkční charakter. Jsou zde umístěny kanceláře a byty i prodejní plochy. Rozsah úprav: současné dvoukřídlové dveře budou nahrazeny novým zádveřím a posuvnými dveřmi s el. ovládáním. S ohledem na rozsah úprav je provedeno pouze posouzení šířky dveří. Posouzení: Z hlediska požární ochrany se jedná o 14-ti patrovou budovu. Počet podlaží nepřesahuje 20, nejedná se o výškovou budovu. Pro únik určena chráněná úniková cesta typu A. Dveře jsou součástí CHUC A. Šířka dveří je 1530 mm. Počet unikajících osob je stanoven výpočtem dle ČSN Únik ze 3.NP, kde jsou umístěny prodejní a administrativní plochy, je zajištěn samostatným vnějším schodištěm. Bytová část, počet osob stanovený projektem Počet unikajících osob dle ČSN x 1,5 = 168 osob Kancelářské plochy : 4. NP až 6. NP 574 m 2 2.NP 64 m 2 1.NP 45 m m 2 Dle pol tab m 2 /1 os / 8 = 85 osob 4

Vnitřní dveře zádveří budou rovněž automatické jednostranné posuvné s nouzovou jednotkou pro otvírání avšak se zasklením jednoduchým bezpečnostním sklem.

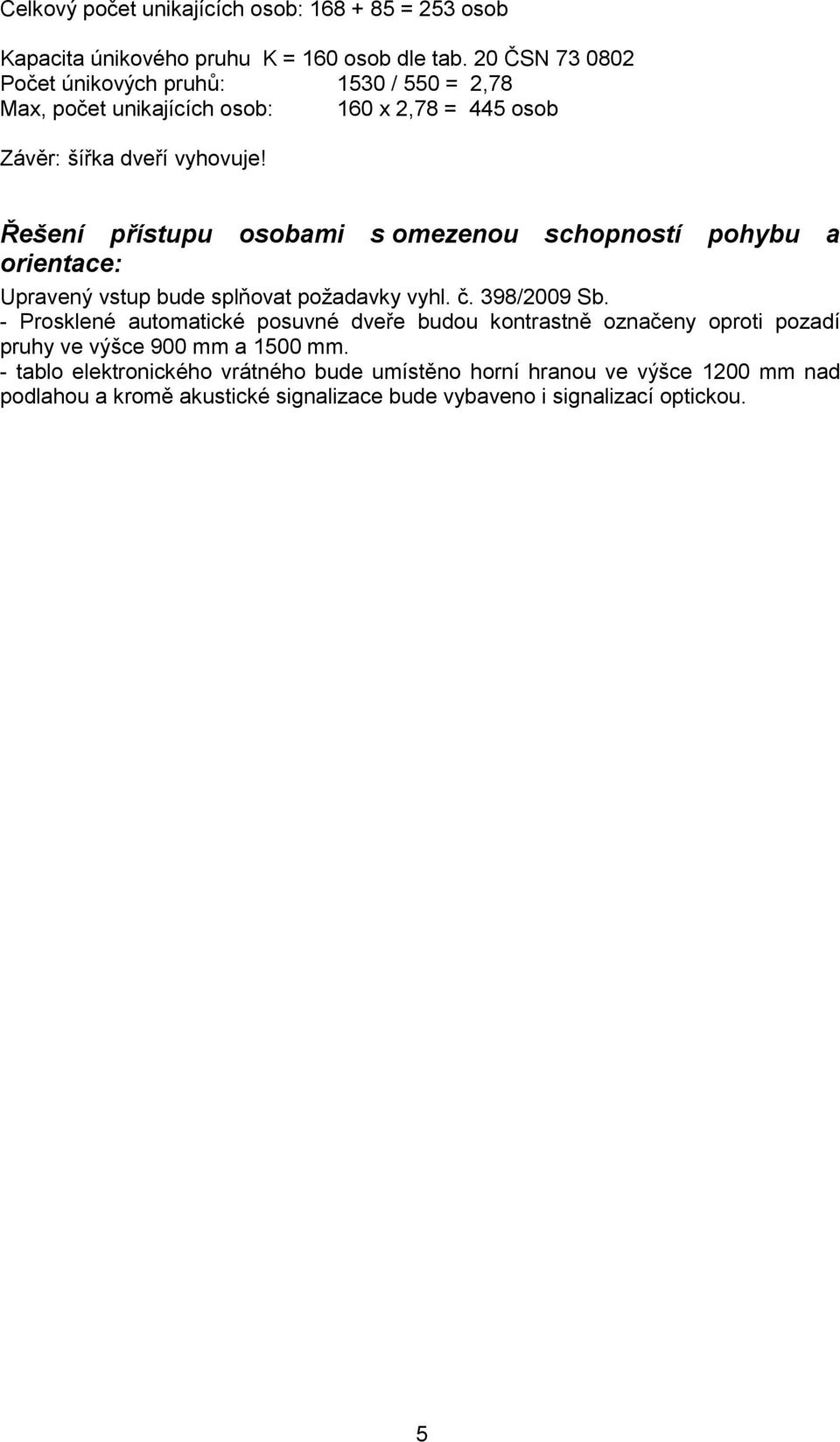

6 Celkový počet unikajících osob: = 253 osob Kapacita únikového pruhu K = 160 osob dle tab. 20 ČSN Počet únikových pruhů: 1530 / 550 = 2,78 Max, počet unikajících osob: 160 x 2,78 = 445 osob Závěr: šířka dveří vyhovuje! Řešení přístupu osobami s omezenou schopností pohybu a orientace: Upravený vstup bude splňovat požadavky vyhl. č. 398/2009 Sb. - Prosklené automatické posuvné dveře budou kontrastně označeny oproti pozadí pruhy ve výšce 900 mm a 1500 mm. - tablo elektronického vrátného bude umístěno horní hranou ve výšce 1200 mm nad podlahou a kromě akustické signalizace bude vybaveno i signalizací optickou. 5

Řešení přístupu osobami s omezenou schopností pohybu a orientace: Upravený vstup bude splňovat požadavky vyhl. č. 398/2009 Sb.
