1 Základy GIS II. Podpora přednášky Základy GIS a jeho využití v cestovním ruchu Přednášející: Mgr. Martin Malý martin.maly@tmapy.cz 1

2 Obsah Jaroslav Lux 1. blok: Základy GIS 2. blok: Nástroj ArcGIS Martin Malý 1. blok: Pokročilé technologie - prakticky 2. blok: Využití GIS v cestovním ruchu 2

3 1. blok: Pokročilé technologie prakticky Desktopový produkt ArcGIS Explorer Webové technologie ArcGIS Online Google Maps + Fusion Tables 3

4 ArcGIS Explorer 4

5 ArcGIS Explorer Volně stažitelný GIS nástroj pro základní práce s geografickými daty Aplikace umožňuje: Bezešvě prohlížet 2D i 3D data Přepínat mezi 2D a 3D pohledem bez nutnosti restartu aplikace Využívat vedle standardně podporovaných datových zdrojů také soubory vrstev (LYR), balíčky vrstev (LPK) či přímé připojení do geodatabáze (Direct Connect) Do mapových projektů přidávat zprávy, fotografie, videa a další informace Propojit lokálně uložená data a služby, které poskytují ArcGIS Server, ArcIMS, WMS konsorcia Open Geospatial či ArcWeb Services společnosti ESRI Vyhledávat v obsahu serveru ArcGIS Online a pod svým účtem přidávat a sdílet data 5

6 ArcGIS Explorer Aplikace umožňuje: Data lze sdílet ve více formátech (LPK, KML, NMC), sdílené položky lze přímo z aplikace ArcGIS Explorer uložit do souboru, poslat em anebo nahrát na server ArcGIS Online Využívat galerii připravených podkladových map, která je k dispozici uživatelům zdarma a obsahuje kromě služeb ArcGIS Online také služby Microsoft Bing Maps nebo OpenStreetMap Pomocí prezentačních funkcí vytvářet dynamické a interaktivní prezentace obsahující vlastní mapy a data Snadno konfigurovat a upravovat vzhled a funkcionalitu aplikace podle potřeby, včetně prostředků pro vývoj vlastních rozšiřujících komponent (SDK) 6

7 ArcGIS Explorer Aplikace umožňuje: Provádět analýzy GIS pomocí různých úloh, např. viditelnost, modelování, vyhledávání sousedních prvků či demografické analýzy Přímo přistupovat, spravovat a používat nástroje a modely geoprocessingu, které byly publikovány pomocí ArcGIS Server provádět tak pokročilé analýzy Používat mapy a data z vlastních zabezpečených serverů a propojovat data z více serverů 7

8 ArcGIS Explorer prakticky Spuštění ArcGIS Explorer Představení mapového pole a základních ovládacích prvků Představení dostupných podkladových map (basemap) Import vlastních vrstev SHP TXT Změna symbologie vložených vrstev Vložení vlastních tvarů Uložení projektu a vytvoření prezentace 8

9 ArcGIS Online 9

10 ArcGIS Online Esri portál, kde jsou publikovány mapy, služby, nástroje, aplikace ( Mapy/nástroje atd. mohou být zpřístupněny všem uživatelům, nebo pouze vybrané skupině Pro vizualizaci a vytváření map není nutné přihlášení Po vytvoření účtu na Esri možnost vkládat vlastní obsah a vytvářet skupiny Data mohou fyzicky zůstávat u uživatele, který je zaregistroval 10

11 ArcGIS Online Všechny produkty Esri od řady 10 mají integrované propojení s AGOL Základní oddíly portálu: galerie = katalog map, webových aplikací, mobilních aplikací mapa = webové rozhraní pro jednoduchou tvorbu map, skupiny = rozhraní pro vytváření nejrůznějších skupin např. pro sdílení dat a vytvořených map můj obsah = prostředí pro správu vlastních dat 11

12 ArcGIS Online Velká podpora ze strany Esri, moderní záležitost Využití AGOL k vytváření map ze zde dostupných zdrojů, možnost kombinace s vlastními daty Publikace dat veřejnosti bez nutnosti pořizovat a provozovat vlastní server 12

13 ArcGIS Online prakticky Přihlášení na portál ArcGIS.com Vytvoření mapy s využitím podkladové mapy (basemap) Import SHP Import TXT Změna vizualizace Uložení mapy, sdílení Publikování do HTML 13

14 Google Fusion Tables Webová služba pro práci s daty Data zpracovávána v cloudu Poprvé v roce 2009, masověji až nyní Umožňuje víceuživatelský přístup Nástroj pro online hostování, zpracování, publikování a vizualizaci tabelárních dat 14

15 Google Fusion Tables Import vlastních dat XLS, CSV, KML Zobrazení dat online - okamžitě Možnosti agregací a filtrů dat Možnost spojovat data s ostatními I Fusion Tables má své API 15

16 Google Fusion Tables Mnoho způsobů zobrazení dat: Tabulka Mapa Hustotní mapa Liniový diagram Sloupcový diagram Bublinový diagram Kruhový diagram Scatterplot Animace (časové řady) 16

17 Google Fusion Tables - prakticky Vytvoření HTML Vytvoření dat v MS Excel Import do Fusion Tables Vizualizace v mapě Přidání atributu (ikona red_pushpin) Vygenerování zdrojového kódu mapy pro vložení do HTML Vygenerování zdrojového kódu grafu (pie) pro vložení do HTML 17

18 2. blok: Využití GIS v cestovním ruchu Mapové portály, dostupné datové zdroje pro GIS Příklady využití pro cestovní ruch Pokročilé analýzy Test 18

19 Mapové portály (geoportály) Národní geoportál INSPIRE

20 Mapové portály (geoportály) 20

21 Mapové portály (geoportály) 21

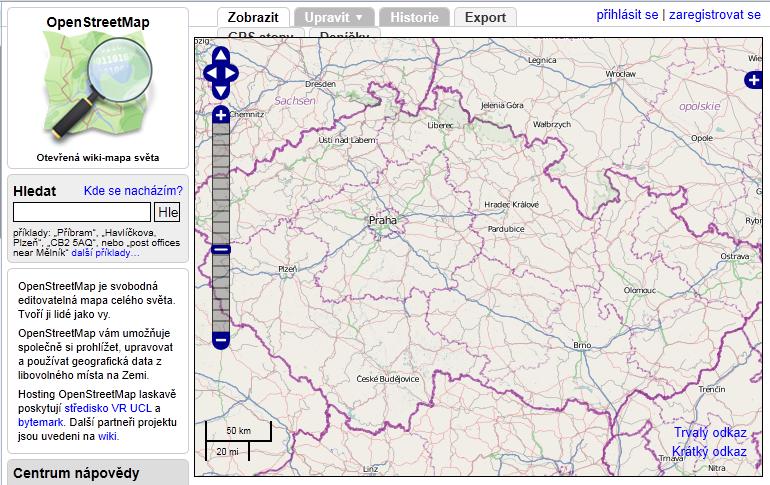

22 OpenStreet Map 22

23 OpenStreet Map Projekt, který vznikl v roce 2004 ve Velké Británii ( Založený na principu kolektivní spolupráce autorů a koncepci Open Source (podobně jako např. Wikipedie) Cílem je tvorba volně dostupných geografických dat a jejich následná vizualizace do podoby topografických map Geodata jsou získávána jednak individuálním sběrem dat pomocí GPS zařízení, a pak také digitalizací nad leteckými snímky či integrací dat z licenčně kompatibilních zdrojů Řada organizací z celého světa již uvolnila svá data pro použití v tomto projektu (např. satelitní snímky Landsat 7, dánská společnost Automotive Navigation Data poskytla projektu kompletní silniční mapu Holandska, ale zapojil se i např. ČUZK, který projektu poskytl administrativní hranice) 23

24 OpenStreet Map Tento mapový podklad používá celá řada mapových serverů Esri AGOL Microsoft Chcete aktuální mapu města na celé řadě zahraničních serverů -> aktualizujte data OSM za své město. 24

25 Mapové portály mapy.cz maps.google.cz amapy.centrum.cz mapy.idnes.cz mapy.1188.cz mapy.tiscali.cz cykloserver.cz openstreetmap.org bing.com/maps Maps.nokia.com (3D) mapy.mk.cvut.cz oldmaps.geolab.cz 25

26 Webové mapové služby WMS CENIA UHÚL ČGS Ústav ochrany ŽP AOPK ČUZK Krajské úřady Atlas ŽP v Praze EAGRI VÚMOP VÚVTGM 26

27 Využití pro cestovní ruch Výběr lokality Zobrazení na mapě Informace o místě Propagační materiály Webové prezentace Prostorové analýzy Optimální trasa Navigace 27

28 Využití pro cestovní ruch Softwarové aplikace s prvky GIS Rezervační systémy mapy, podrobnější informace, umístění hotelů a ubytovacích služeb, zprávy o počasí, vízové povinnosti, výběr dle kvality hotelu, vzdálenosti od kulturních památek apod. Galileo Leisure 28

29 Využití pro cestovní ruch Vizualizace Virtuální procházky více mapových polí (rovinná mapa, reálná scéna) 360TRAVEL 29

30 Příklady využití pro cestovní ruch 30

31 Příklady využití pro cestovní ruch 31

32 Příklady využití pro cestovní ruch 32

33 Plastická a pohledová mapa Kartografie HP 33

34 Turistické a cyklomapy Kartografie Praha Klub českých turistů SHOCart 34

35 Pokročilé analýzy Desktopový GIS Využití pro speciální analýzy vyžadují adekvátní data GIS je dobrý nástroj, vyžaduje však určitou zkušenost Často se jedná o placené doplňky Esri Spatial Analyst Esri Network Analyst 35

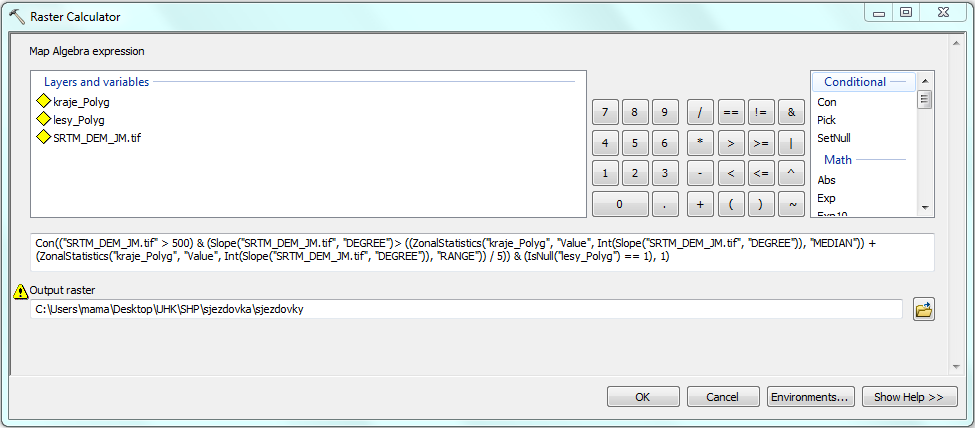

36 Mapová algebra V rámci Spatial Analyst Analýzy s rastrovými obrazy počítá s hodnotou každé buňky Úkol: najít ve vybraném kraji optimální plochy pro umístění sjezdovky. Plochy musí splňovat následující kritéria: Nadmořská výška > 500 Sklon > (mskl + (dskl/5)), kde mskl je medián sklonu terénu a dskl je rozdíl mezi nejvyšším a nejnižším sklonem Plochy nesmí ležet v lese Con(("SRTM_DEM_JM.tif" > 500) & (Slope("SRTM_DEM_JM.tif", "DEGREE")> ((ZonalStatistics("kraje_Polyg", "Value", Int(Slope("SRTM_DEM_JM.tif", "DEGREE")), "MEDIAN")) + (ZonalStatistics("kraje_Polyg", "Value", Int(Slope("SRTM_DEM_JM.tif", "DEGREE")), "RANGE")) / 5)) & (IsNull("lesy_Polyg") == 1), 1) 36

37 Mapová algebra 37

38 Mapová algebra 38

39 Mapová algebra 39

40 Overlay analýza Uvažuje více kritérií pro vyhodnocení Nastavuje váhy jednotlivých kritérií Vyhodnotí optimální výsledek Buď určí nejvhodnější výsledek Nebo přiřadí pravděpodobnosti vhodnosti (fuzzy) Hledání vhodného umístění Hledání vhodné trasy Analýza postižení oblasti Analýza únosné kapacity území 40

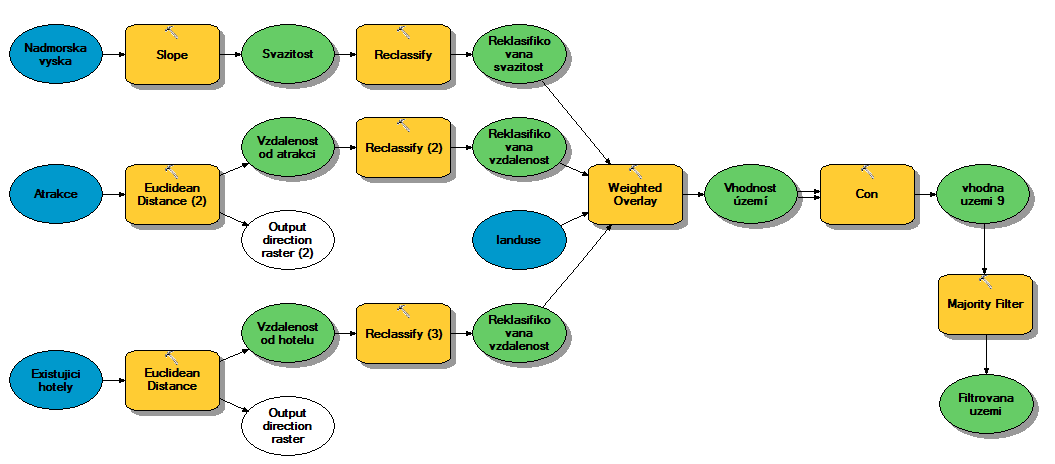

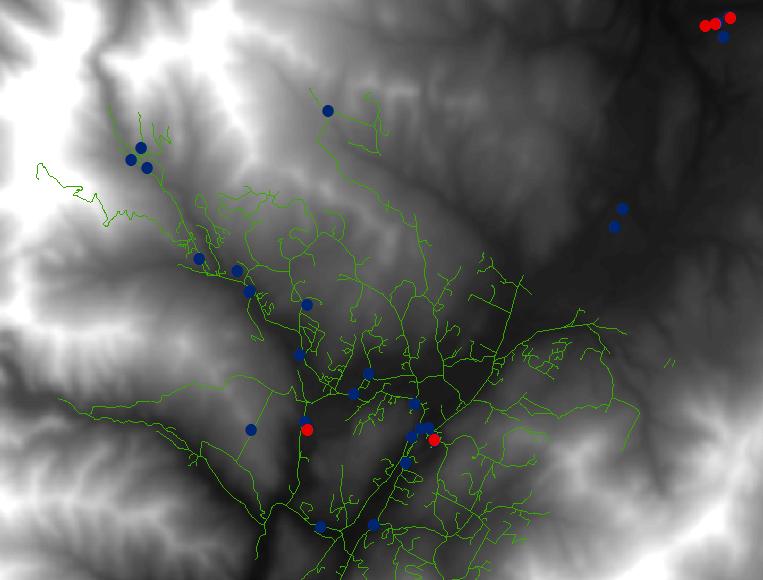

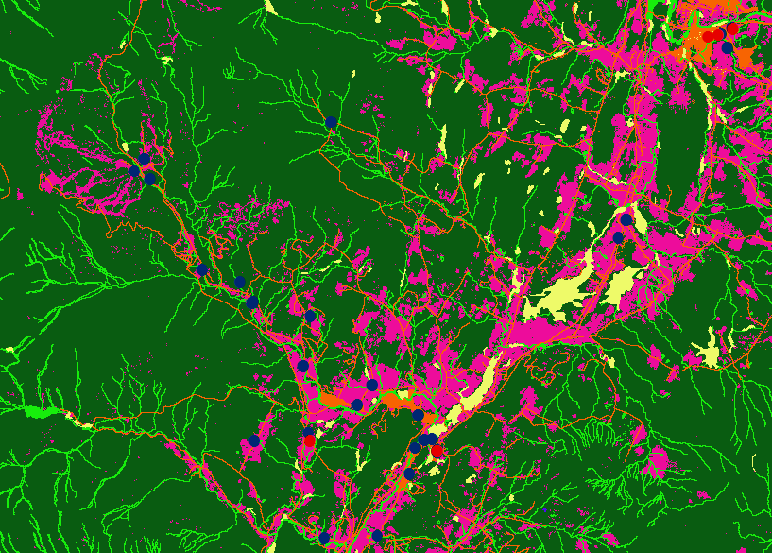

41 Overlay analýza Úkol: Cílem je z vrstvy DEM, landuse, bodové vrstvy stávajících hotelů, atrakcí vytvořit optimální místo pro výstavbu nového hotelu Nový hotel by měl být co nejdále od stávajících hotelů Nový hotel by měl být co nejblíže atrakcím Neměl by stát na příliš velkém svahu Může stát jen na některých plochách (nemůže být na vodní ploše) Oblast musí ležet u silnice Oblast musí mít velikost alespoň m 2 41

42 42

43 Overlay analýza 43

44 Overlay analýza 44

45 Overlay analýza 45

46 Overlay analýza 46

47 Nalezení optimální trasy 47

48 Nalezení optimální trasy 48

49 Network Analyst Extenze pro práci s vektorovými sítěmi Vymezení optimální trasy (New Route) vytvoří nejkratší/nejrychlejší/ spojnici dvou míst, lze vygenerovat itinerář Stanovení obsloužené oblasti (New Service Area) vymezí intervaly dostupnosti podle zadaných atributů použito např. v případě, kdy je třeba vygenerovat oblast, která je dostupná autobusům do 15 minut 49

50 Network Analyst Extenze pro práci s vektorovými sítěmi Určení cesty do nejbližšího zařízení pro daný incident najde cestu do nejbližšího zařízení (Facility) Vytvoření Origin-Distance Cost Matrix slouží k hledání konektivity uzlů a prvků, generuje matici (slouží např. ke zjištění, kolika domácností se dotkne výpadek transformátoru) Modelování zatížení sítě (ArcToolbox) modelování stavu při změnách situace (uzavření vozovky; zvýšení počtu odběratelů a následná nutná alokace rozvodny, apod.) 50
