PŘECHODY PRO CHODCE. na silnici II/325 v Rudníku. pro ohlášení stavby Obec Rudník, čp. 51, Rudník A K C E :

Transkript

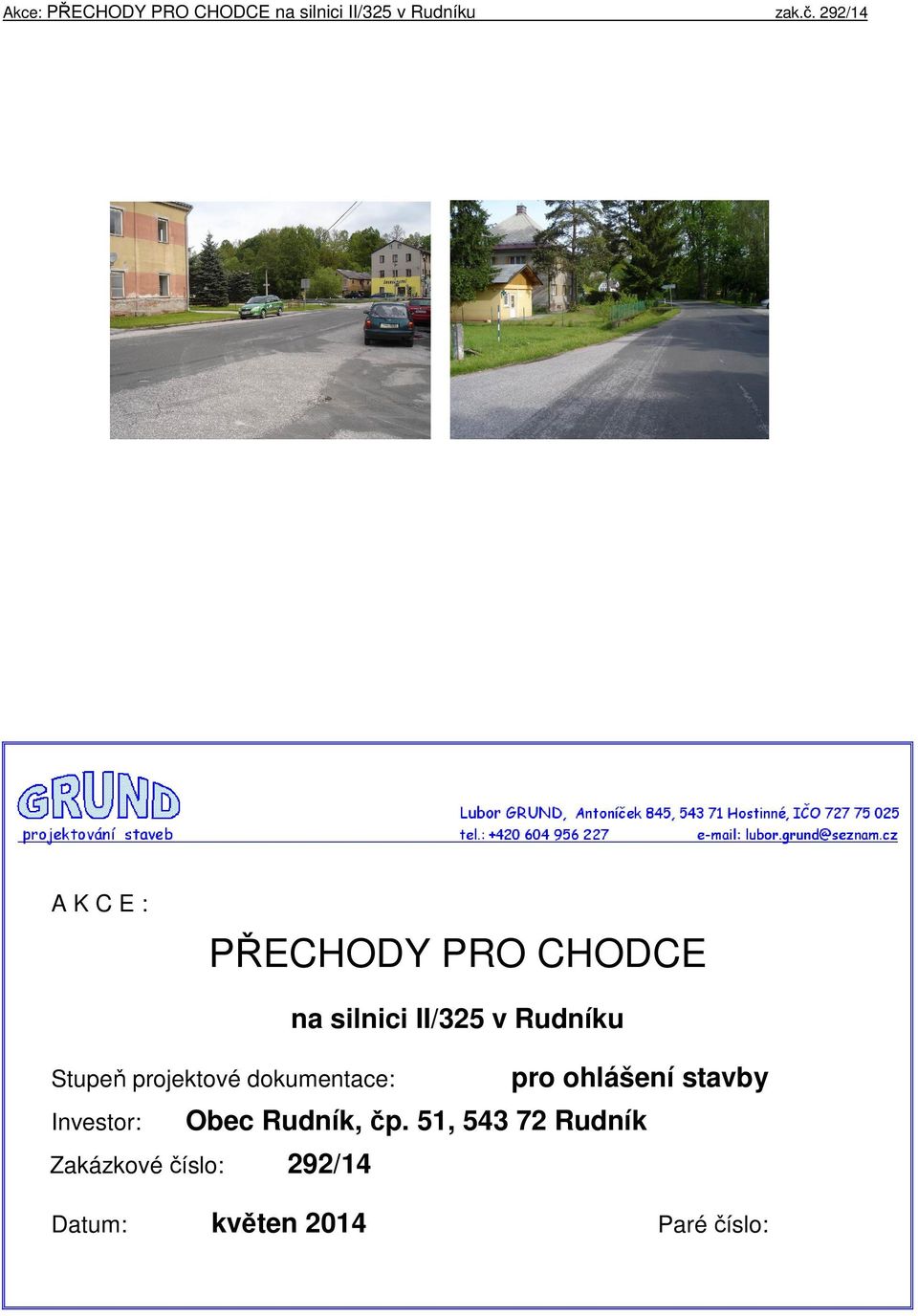

1 A K C E : PŘECHODY PRO CHODCE Stupeň projektové dokumentace: Investor: na silnici II/325 v Rudníku pro ohlášení stavby Obec Rudník, čp. 51, Rudník Zakázkové číslo: 292/14 Datum: květen 2014 Paré číslo:

2 SEZNAM PŘÍLOH PROJEKTU: A. PRŮVODNÍ ZPRÁVA B. SOUHRNNÁ TECHNICKÁ ZPRÁVA C. VÝKRESOVÁ ČÁST C 1 PŘEHLEDNÁ SITUACE 1:5000 C 2.1 SITUACE STAVBY U POŠTY 1: 200 C 2.2 SITUACE STAVBY U ZDRAVOTNÍHO STŘEDISKA 1: 200 C 3 VZOROVÝ PŘÍČNÝ ŘEZ 1: 50 C.4 ORIENTAČNÍ VÝKAZ VÝMĚR C.5 FOTODOKUMENTACE D. ZÁSADY ORGANIZACE VÝSTAVBY E. DOKLADY Zodpovědný projektant: Ing. Pavel Matys Vypracoval: Investor: OBEC Rudník, č.p. 51, Rudník Obec Rudník Kraj: Královéhradecký Číslo.zakázky: 292/14 Akce: Datum: květen 2014 Příloha: PŘECHODY PRO CHODCE na silnici II/325 v Rudníku SEZNAM PŘÍLOH PROJEKTU Stupeň dokumentace: Měřítko: pro ohlášení stavby Číslo výkresu:

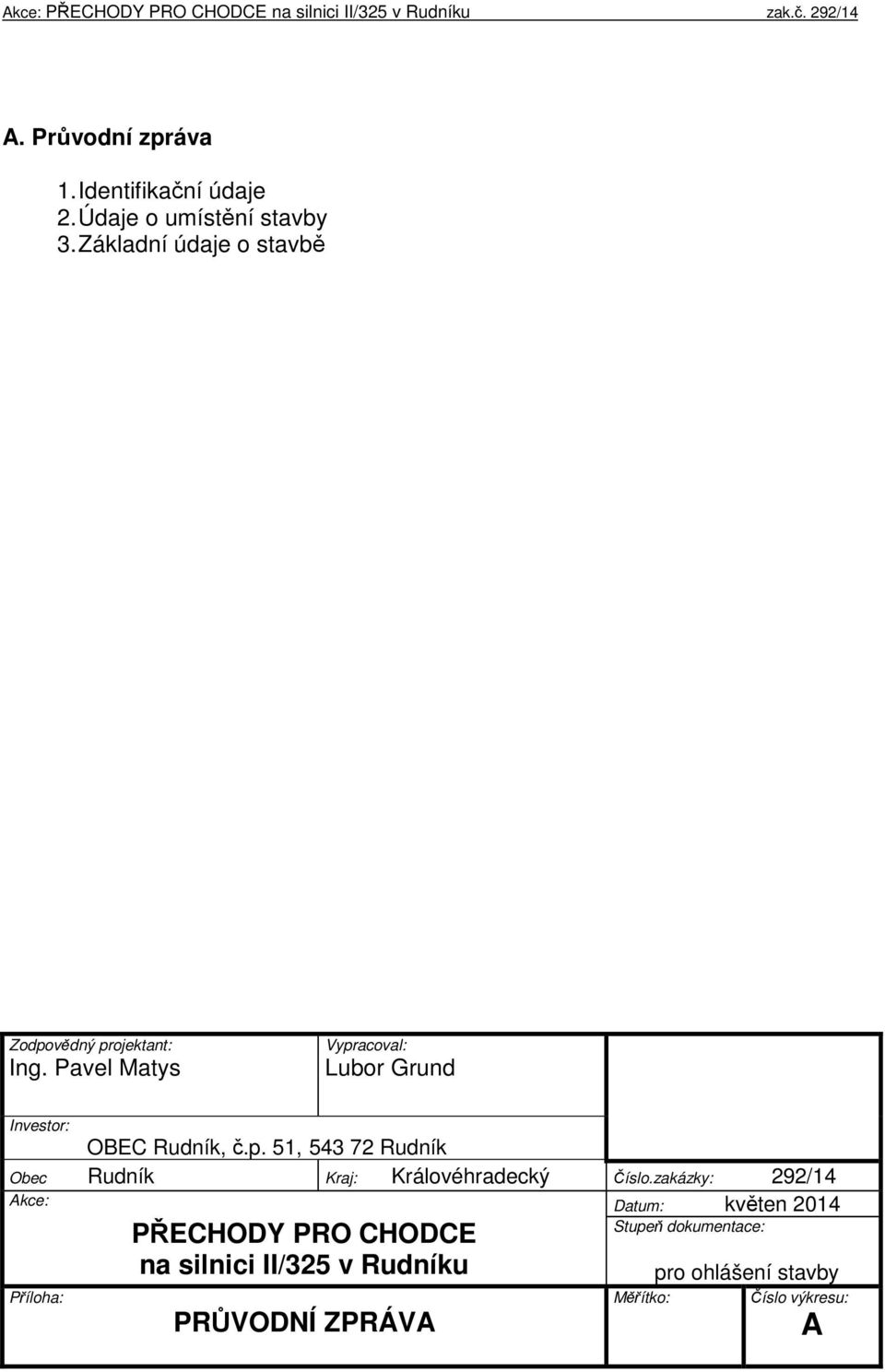

3 A. Průvodní zpráva 1. Identifikační údaje 2. Údaje o umístění stavby 3. Základní údaje o stavbě Zodpovědný projektant: Ing. Pavel Matys Vypracoval: Investor: OBEC Rudník, č.p. 51, Rudník Obec Rudník Kraj: Královéhradecký Číslo.zakázky: 292/14 Akce: Datum: květen 2014 Příloha: PŘECHODY PRO CHODCE na silnici II/325 v Rudníku PRŮVODNÍ ZPRÁVA Stupeň dokumentace: Měřítko: pro ohlášení stavby Číslo výkresu: A

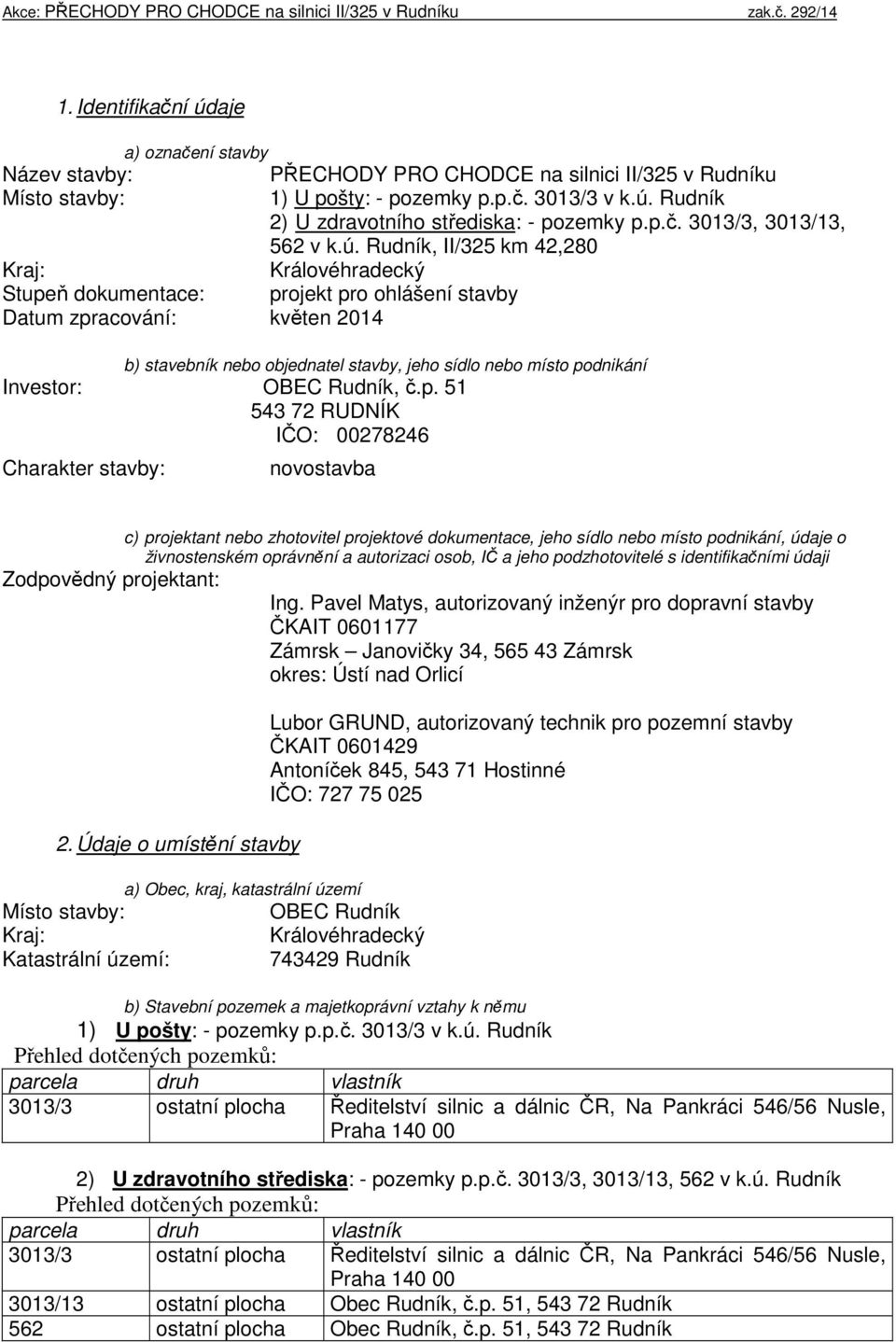

4 1. Identifikační údaje a) označení stavby Název stavby: PŘECHODY PRO CHODCE na silnici II/325 v Rudníku Místo stavby: 1) U pošty: - pozemky p.p.č. 3013/3 v k.ú. Rudník 2) U zdravotního střediska: - pozemky p.p.č. 3013/3, 3013/13, 562 v k.ú. Rudník, II/325 km 42,280 Kraj: Královéhradecký Stupeň dokumentace: projekt pro ohlášení stavby Datum zpracování: květen 2014 b) stavebník nebo objednatel stavby, jeho sídlo nebo místo podnikání Investor: OBEC Rudník, č.p RUDNÍK IČO: Charakter stavby: novostavba c) projektant nebo zhotovitel projektové dokumentace, jeho sídlo nebo místo podnikání, údaje o živnostenském oprávnění a autorizaci osob, IČ a jeho podzhotovitelé s identifikačními údaji Zodpovědný projektant: Ing. Pavel Matys, autorizovaný inženýr pro dopravní stavby ČKAIT Zámrsk Janovičky 34, Zámrsk okres: Ústí nad Orlicí 2. Údaje o umístění stavby Místo stavby: Kraj: Katastrální území: a) Obec, kraj, katastrální území Lubor GRUND, autorizovaný technik pro pozemní stavby ČKAIT Antoníček 845, Hostinné IČO: OBEC Rudník Královéhradecký Rudník b) Stavební pozemek a majetkoprávní vztahy k němu 1) U pošty: - pozemky p.p.č. 3013/3 v k.ú. Rudník Přehled dotčených pozemků: parcela druh vlastník 3013/3 ostatní plocha Ředitelství silnic a dálnic ČR, Na Pankráci 546/56 Nusle, Praha ) U zdravotního střediska: - pozemky p.p.č. 3013/3, 3013/13, 562 v k.ú. Rudník Přehled dotčených pozemků: parcela druh vlastník 3013/3 ostatní plocha Ředitelství silnic a dálnic ČR, Na Pankráci 546/56 Nusle, Praha /13 ostatní plocha Obec Rudník, č.p. 51, Rudník 562 ostatní plocha Obec Rudník, č.p. 51, Rudník

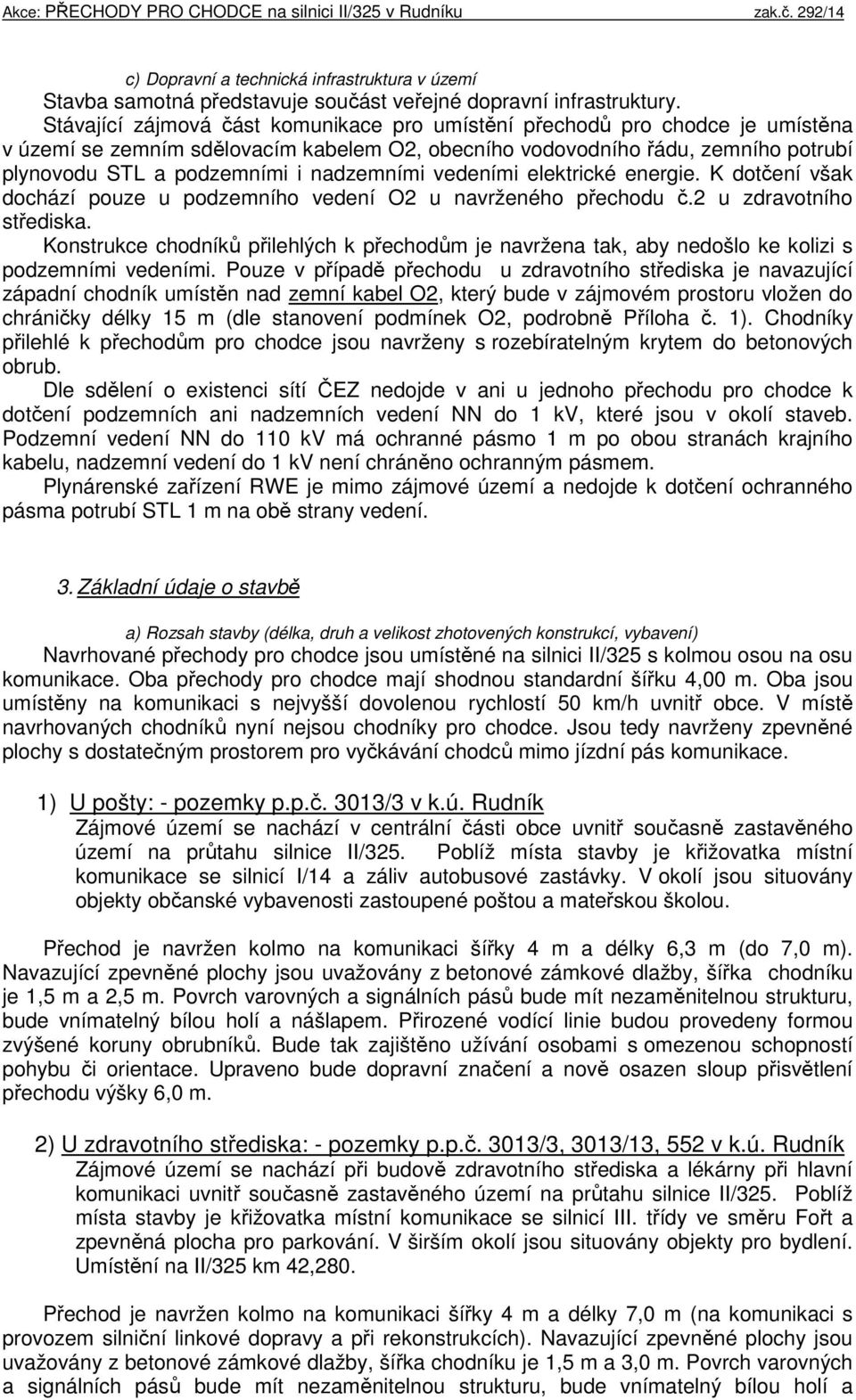

5 c) Dopravní a technická infrastruktura v území Stavba samotná představuje součást veřejné dopravní infrastruktury. Stávající zájmová část komunikace pro umístění přechodů pro chodce je umístěna v území se zemním sdělovacím kabelem O2, obecního vodovodního řádu, zemního potrubí plynovodu STL a podzemními i nadzemními vedeními elektrické energie. K dotčení však dochází pouze u podzemního vedení O2 u navrženého přechodu č.2 u zdravotního střediska. Konstrukce chodníků přilehlých k přechodům je navržena tak, aby nedošlo ke kolizi s podzemními vedeními. Pouze v případě přechodu u zdravotního střediska je navazující západní chodník umístěn nad zemní kabel O2, který bude v zájmovém prostoru vložen do chráničky délky 15 m (dle stanovení podmínek O2, podrobně Příloha č. 1). Chodníky přilehlé k přechodům pro chodce jsou navrženy s rozebíratelným krytem do betonových obrub. Dle sdělení o existenci sítí ČEZ nedojde v ani u jednoho přechodu pro chodce k dotčení podzemních ani nadzemních vedení NN do 1 kv, které jsou v okolí staveb. Podzemní vedení NN do 110 kv má ochranné pásmo 1 m po obou stranách krajního kabelu, nadzemní vedení do 1 kv není chráněno ochranným pásmem. Plynárenské zařízení RWE je mimo zájmové území a nedojde k dotčení ochranného pásma potrubí STL 1 m na obě strany vedení. 3. Základní údaje o stavbě a) Rozsah stavby (délka, druh a velikost zhotovených konstrukcí, vybavení) Navrhované přechody pro chodce jsou umístěné na silnici II/325 s kolmou osou na osu komunikace. Oba přechody pro chodce mají shodnou standardní šířku 4,00 m. Oba jsou umístěny na komunikaci s nejvyšší dovolenou rychlostí 50 km/h uvnitř obce. V místě navrhovaných chodníků nyní nejsou chodníky pro chodce. Jsou tedy navrženy zpevněné plochy s dostatečným prostorem pro vyčkávání chodců mimo jízdní pás komunikace. 1) U pošty: - pozemky p.p.č. 3013/3 v k.ú. Rudník Zájmové území se nachází v centrální části obce uvnitř současně zastavěného území na průtahu silnice II/325. Poblíž místa stavby je křižovatka místní komunikace se silnicí I/14 a záliv autobusové zastávky. V okolí jsou situovány objekty občanské vybavenosti zastoupené poštou a mateřskou školou. Přechod je navržen kolmo na komunikaci šířky 4 m a délky 6,3 m (do 7,0 m). Navazující zpevněné plochy jsou uvažovány z betonové zámkové dlažby, šířka chodníku je 1,5 m a 2,5 m. Povrch varovných a signálních pásů bude mít nezaměnitelnou strukturu, bude vnímatelný bílou holí a nášlapem. Přirozené vodící linie budou provedeny formou zvýšené koruny obrubníků. Bude tak zajištěno užívání osobami s omezenou schopností pohybu či orientace. Upraveno bude dopravní značení a nově osazen sloup přisvětlení přechodu výšky 6,0 m. 2) U zdravotního střediska: - pozemky p.p.č. 3013/3, 3013/13, 552 v k.ú. Rudník Zájmové území se nachází při budově zdravotního střediska a lékárny při hlavní komunikaci uvnitř současně zastavěného území na průtahu silnice II/325. Poblíž místa stavby je křižovatka místní komunikace se silnicí III. třídy ve směru Fořt a zpevněná plocha pro parkování. V širším okolí jsou situovány objekty pro bydlení. Umístění na II/325 km 42,280. Přechod je navržen kolmo na komunikaci šířky 4 m a délky 7,0 m (na komunikaci s provozem silniční linkové dopravy a při rekonstrukcích). Navazující zpevněné plochy jsou uvažovány z betonové zámkové dlažby, šířka chodníku je 1,5 m a 3,0 m. Povrch varovných a signálních pásů bude mít nezaměnitelnou strukturu, bude vnímatelný bílou holí a

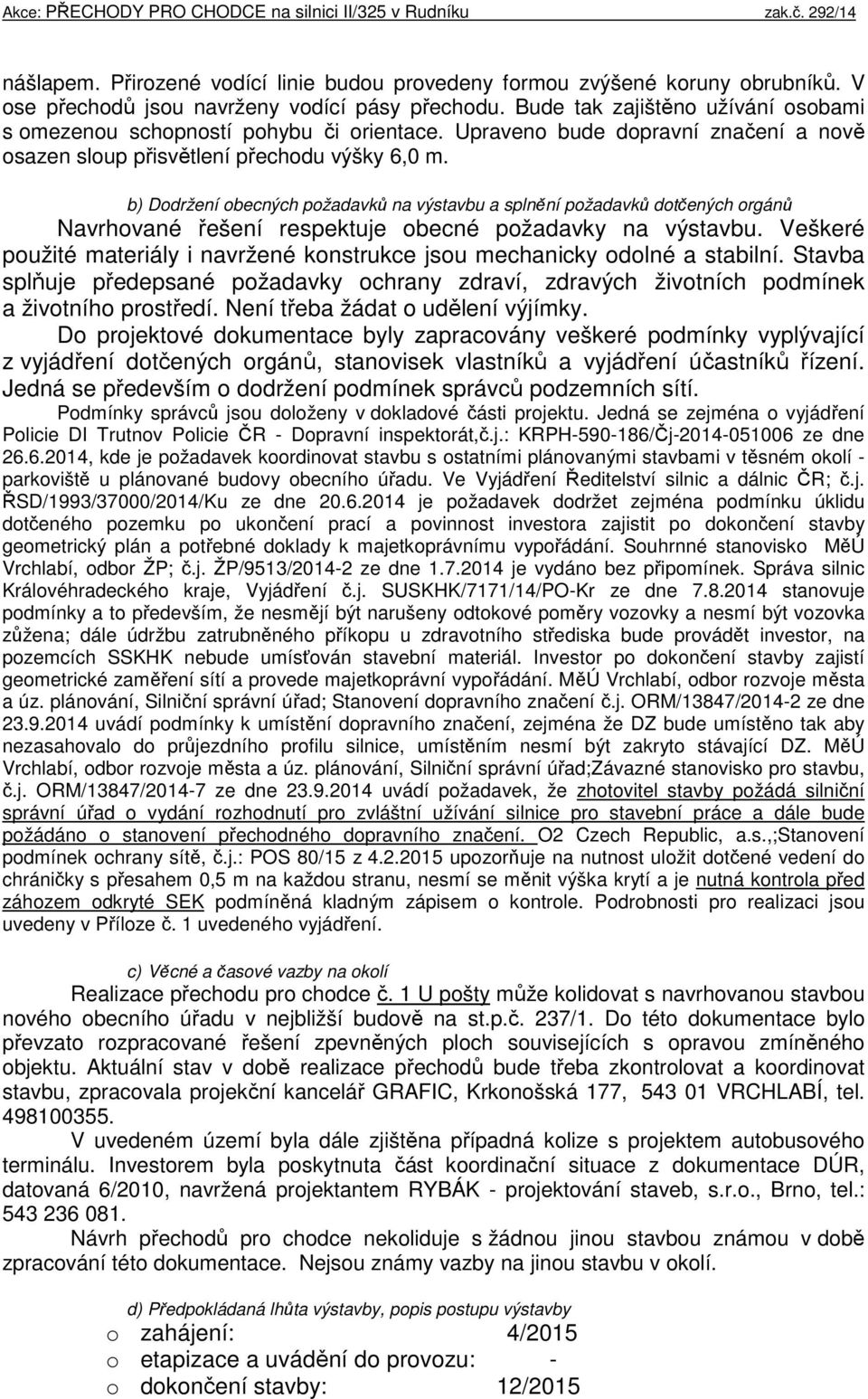

6 nášlapem. Přirozené vodící linie budou provedeny formou zvýšené koruny obrubníků. V ose přechodů jsou navrženy vodící pásy přechodu. Bude tak zajištěno užívání osobami s omezenou schopností pohybu či orientace. Upraveno bude dopravní značení a nově osazen sloup přisvětlení přechodu výšky 6,0 m. b) Dodržení obecných požadavků na výstavbu a splnění požadavků dotčených orgánů Navrhované řešení respektuje obecné požadavky na výstavbu. Veškeré použité materiály i navržené konstrukce jsou mechanicky odolné a stabilní. Stavba splňuje předepsané požadavky ochrany zdraví, zdravých životních podmínek a životního prostředí. Není třeba žádat o udělení výjímky. Do projektové dokumentace byly zapracovány veškeré podmínky vyplývající z vyjádření dotčených orgánů, stanovisek vlastníků a vyjádření účastníků řízení. Jedná se především o dodržení podmínek správců podzemních sítí. Podmínky správců jsou doloženy v dokladové části projektu. Jedná se zejména o vyjádření Policie DI Trutnov Policie ČR - Dopravní inspektorát,č.j.: KRPH /Čj ze dne , kde je požadavek koordinovat stavbu s ostatními plánovanými stavbami v těsném okolí - parkoviště u plánované budovy obecního úřadu. Ve Vyjádření Ředitelství silnic a dálnic ČR; č.j. ŘSD/1993/37000/2014/Ku ze dne je požadavek dodržet zejména podmínku úklidu dotčeného pozemku po ukončení prací a povinnost investora zajistit po dokončení stavby geometrický plán a potřebné doklady k majetkoprávnímu vypořádání. Souhrnné stanovisko MěÚ Vrchlabí, odbor ŽP; č.j. ŽP/9513/ ze dne je vydáno bez připomínek. Správa silnic Královéhradeckého kraje, Vyjádření č.j. SUSKHK/7171/14/PO-Kr ze dne stanovuje podmínky a to především, že nesmějí být narušeny odtokové poměry vozovky a nesmí být vozovka zůžena; dále údržbu zatrubněného příkopu u zdravotního střediska bude provádět investor, na pozemcích SSKHK nebude umísťován stavební materiál. Investor po dokončení stavby zajistí geometrické zaměření sítí a provede majetkoprávní vypořádání. MěÚ Vrchlabí, odbor rozvoje města a úz. plánování, Silniční správní úřad; Stanovení dopravního značení č.j. ORM/13847/ ze dne uvádí podmínky k umístění dopravního značení, zejména že DZ bude umístěno tak aby nezasahovalo do průjezdního profilu silnice, umístěním nesmí být zakryto stávající DZ. MěÚ Vrchlabí, odbor rozvoje města a úz. plánování, Silniční správní úřad;závazné stanovisko pro stavbu, č.j. ORM/13847/ ze dne uvádí požadavek, že zhotovitel stavby požádá silniční správní úřad o vydání rozhodnutí pro zvláštní užívání silnice pro stavební práce a dále bude požádáno o stanovení přechodného dopravního značení. O2 Czech Republic, a.s.,;stanovení podmínek ochrany sítě, č.j.: POS 80/15 z upozorňuje na nutnost uložit dotčené vedení do chráničky s přesahem 0,5 m na každou stranu, nesmí se měnit výška krytí a je nutná kontrola před záhozem odkryté SEK podmíněná kladným zápisem o kontrole. Podrobnosti pro realizaci jsou uvedeny v Příloze č. 1 uvedeného vyjádření. c) Věcné a časové vazby na okolí Realizace přechodu pro chodce č. 1 U pošty může kolidovat s navrhovanou stavbou nového obecního úřadu v nejbližší budově na st.p.č. 237/1. Do této dokumentace bylo převzato rozpracované řešení zpevněných ploch souvisejících s opravou zmíněného objektu. Aktuální stav v době realizace přechodů bude třeba zkontrolovat a koordinovat stavbu, zpracovala projekční kancelář GRAFIC, Krkonošská 177, VRCHLABÍ, tel V uvedeném území byla dále zjištěna případná kolize s projektem autobusového terminálu. Investorem byla poskytnuta část koordinační situace z dokumentace DÚR, datovaná 6/2010, navržená projektantem RYBÁK - projektování staveb, s.r.o., Brno, tel.: Návrh přechodů pro chodce nekoliduje s žádnou jinou stavbou známou v době zpracování této dokumentace. Nejsou známy vazby na jinou stavbu v okolí. d) Předpokládaná lhůta výstavby, popis postupu výstavby o zahájení: 4/2015 o etapizace a uvádění do provozu: - o dokončení stavby: 12/2015

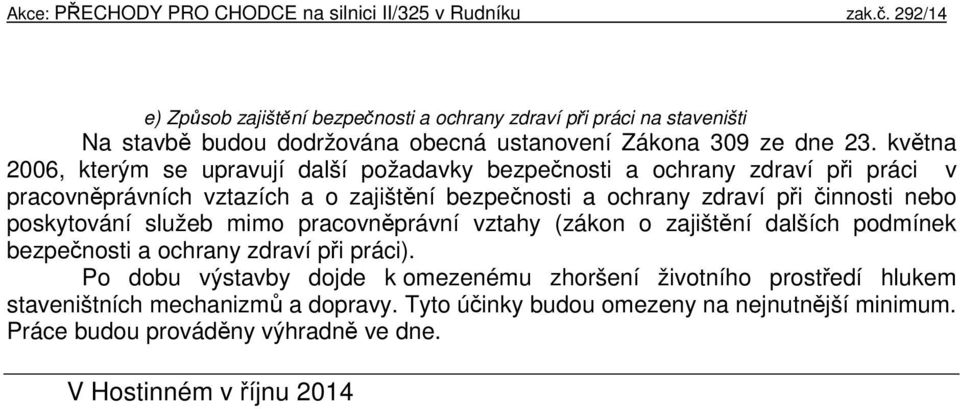

7 e) Způsob zajištění bezpečnosti a ochrany zdraví při práci na staveništi Na stavbě budou dodržována obecná ustanovení Zákona 309 ze dne 23. května 2006, kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy (zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci). Po dobu výstavby dojde k omezenému zhoršení životního prostředí hlukem staveništních mechanizmů a dopravy. Tyto účinky budou omezeny na nejnutnější minimum. Práce budou prováděny výhradně ve dne. V Hostinném v říjnu 2014

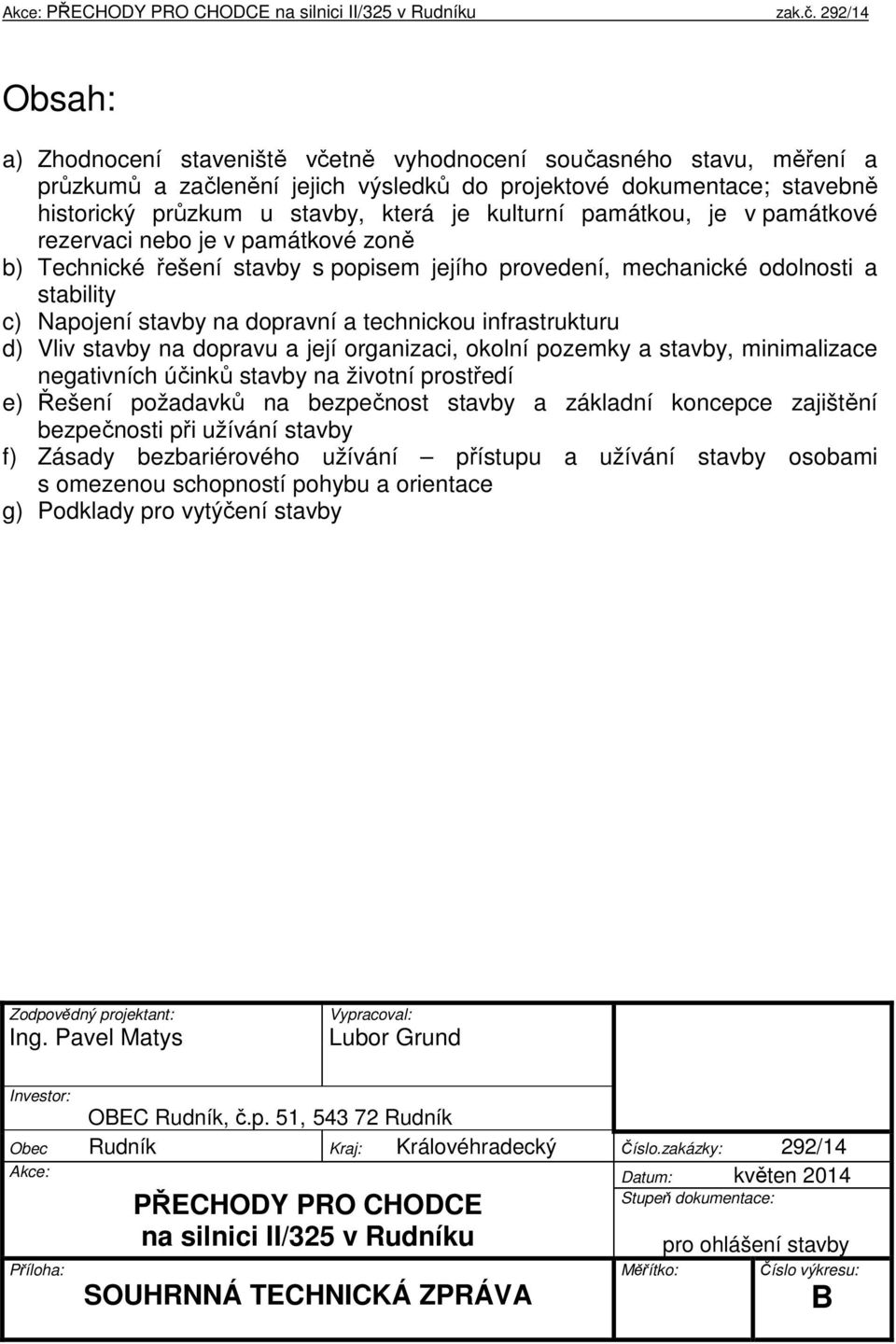

8 Obsah: a) Zhodnocení staveniště včetně vyhodnocení současného stavu, měření a průzkumů a začlenění jejich výsledků do projektové dokumentace; stavebně historický průzkum u stavby, která je kulturní památkou, je v památkové rezervaci nebo je v památkové zoně b) Technické řešení stavby s popisem jejího provedení, mechanické odolnosti a stability c) Napojení stavby na dopravní a technickou infrastrukturu d) Vliv stavby na dopravu a její organizaci, okolní pozemky a stavby, minimalizace negativních účinků stavby na životní prostředí e) Řešení požadavků na bezpečnost stavby a základní koncepce zajištění bezpečnosti při užívání stavby f) Zásady bezbariérového užívání přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace g) Podklady pro vytýčení stavby Zodpovědný projektant: Ing. Pavel Matys Vypracoval: Investor: OBEC Rudník, č.p. 51, Rudník Obec Rudník Kraj: Královéhradecký Číslo.zakázky: 292/14 Akce: Datum: květen 2014 Příloha: PŘECHODY PRO CHODCE na silnici II/325 v Rudníku SOUHRNNÁ TECHNICKÁ ZPRÁVA Stupeň dokumentace: Měřítko: pro ohlášení stavby Číslo výkresu: B

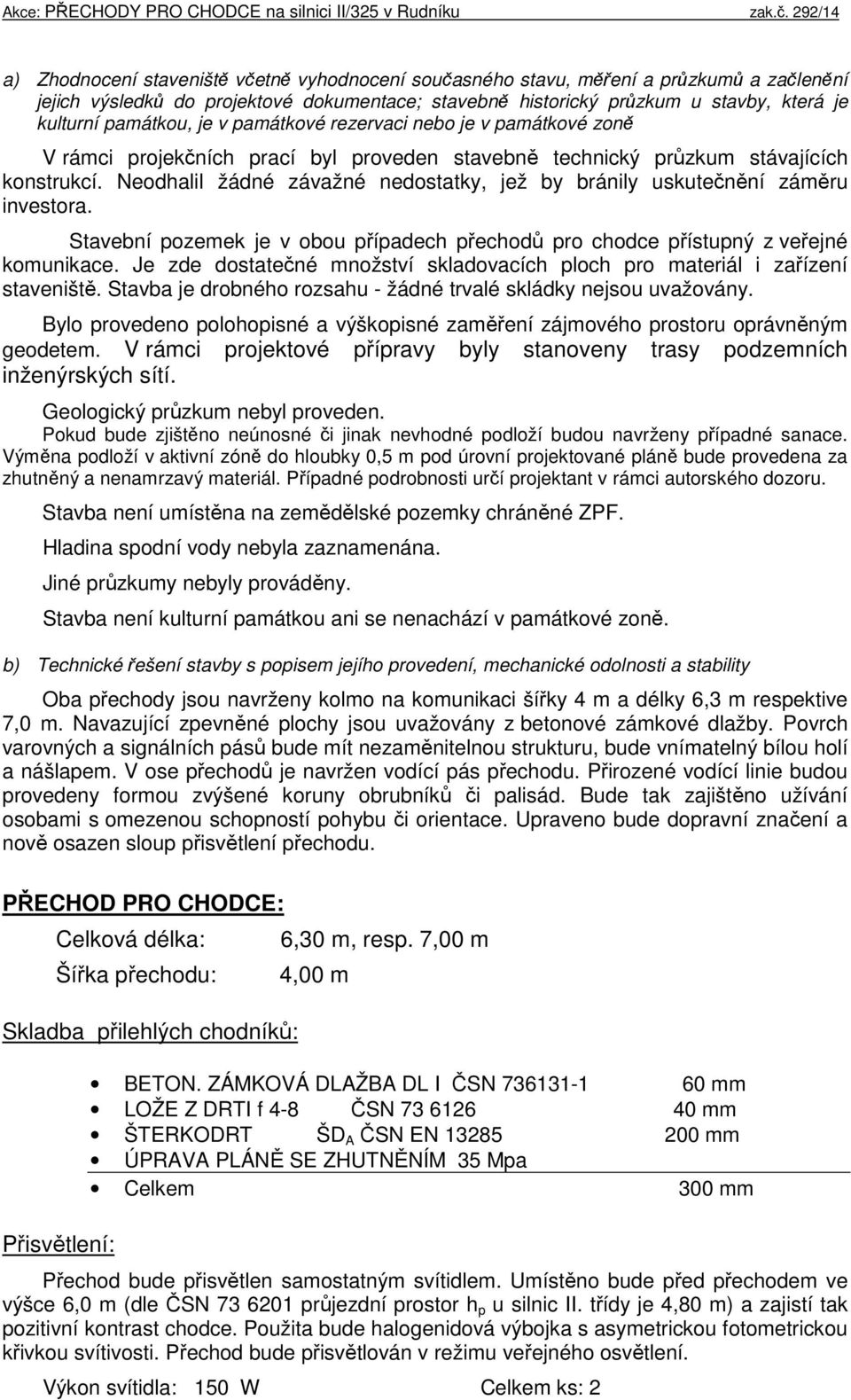

9 a) Zhodnocení staveniště včetně vyhodnocení současného stavu, měření a průzkumů a začlenění jejich výsledků do projektové dokumentace; stavebně historický průzkum u stavby, která je kulturní památkou, je v památkové rezervaci nebo je v památkové zoně V rámci projekčních prací byl proveden stavebně technický průzkum stávajících konstrukcí. Neodhalil žádné závažné nedostatky, jež by bránily uskutečnění záměru investora. Stavební pozemek je v obou případech přechodů pro chodce přístupný z veřejné komunikace. Je zde dostatečné množství skladovacích ploch pro materiál i zařízení staveniště. Stavba je drobného rozsahu - žádné trvalé skládky nejsou uvažovány. Bylo provedeno polohopisné a výškopisné zaměření zájmového prostoru oprávněným geodetem. V rámci projektové přípravy byly stanoveny trasy podzemních inženýrských sítí. Geologický průzkum nebyl proveden. Pokud bude zjištěno neúnosné či jinak nevhodné podloží budou navrženy případné sanace. Výměna podloží v aktivní zóně do hloubky 0,5 m pod úrovní projektované pláně bude provedena za zhutněný a nenamrzavý materiál. Případné podrobnosti určí projektant v rámci autorského dozoru. Stavba není umístěna na zemědělské pozemky chráněné ZPF. Hladina spodní vody nebyla zaznamenána. Jiné průzkumy nebyly prováděny. Stavba není kulturní památkou ani se nenachází v památkové zoně. b) Technické řešení stavby s popisem jejího provedení, mechanické odolnosti a stability Oba přechody jsou navrženy kolmo na komunikaci šířky 4 m a délky 6,3 m respektive 7,0 m. Navazující zpevněné plochy jsou uvažovány z betonové zámkové dlažby. Povrch varovných a signálních pásů bude mít nezaměnitelnou strukturu, bude vnímatelný bílou holí a nášlapem. V ose přechodů je navržen vodící pás přechodu. Přirozené vodící linie budou provedeny formou zvýšené koruny obrubníků či palisád. Bude tak zajištěno užívání osobami s omezenou schopností pohybu či orientace. Upraveno bude dopravní značení a nově osazen sloup přisvětlení přechodu. PŘECHOD PRO CHODCE: Celková délka: Šířka přechodu: Skladba přilehlých chodníků: Přisvětlení: 6,30 m, resp. 7,00 m 4,00 m BETON. ZÁMKOVÁ DLAŽBA DL I ČSN mm LOŽE Z DRTI f 4-8 ČSN mm ŠTERKODRT ŠD A ČSN EN mm ÚPRAVA PLÁNĚ SE ZHUTNĚNÍM 35 Mpa Celkem 300 mm Přechod bude přisvětlen samostatným svítidlem. Umístěno bude před přechodem ve výšce 6,0 m (dle ČSN průjezdní prostor h p u silnic II. třídy je 4,80 m) a zajistí tak pozitivní kontrast chodce. Použita bude halogenidová výbojka s asymetrickou fotometrickou křivkou svítivosti. Přechod bude přisvětlován v režimu veřejného osvětlení. Výkon svítidla: 150 W Celkem ks: 2

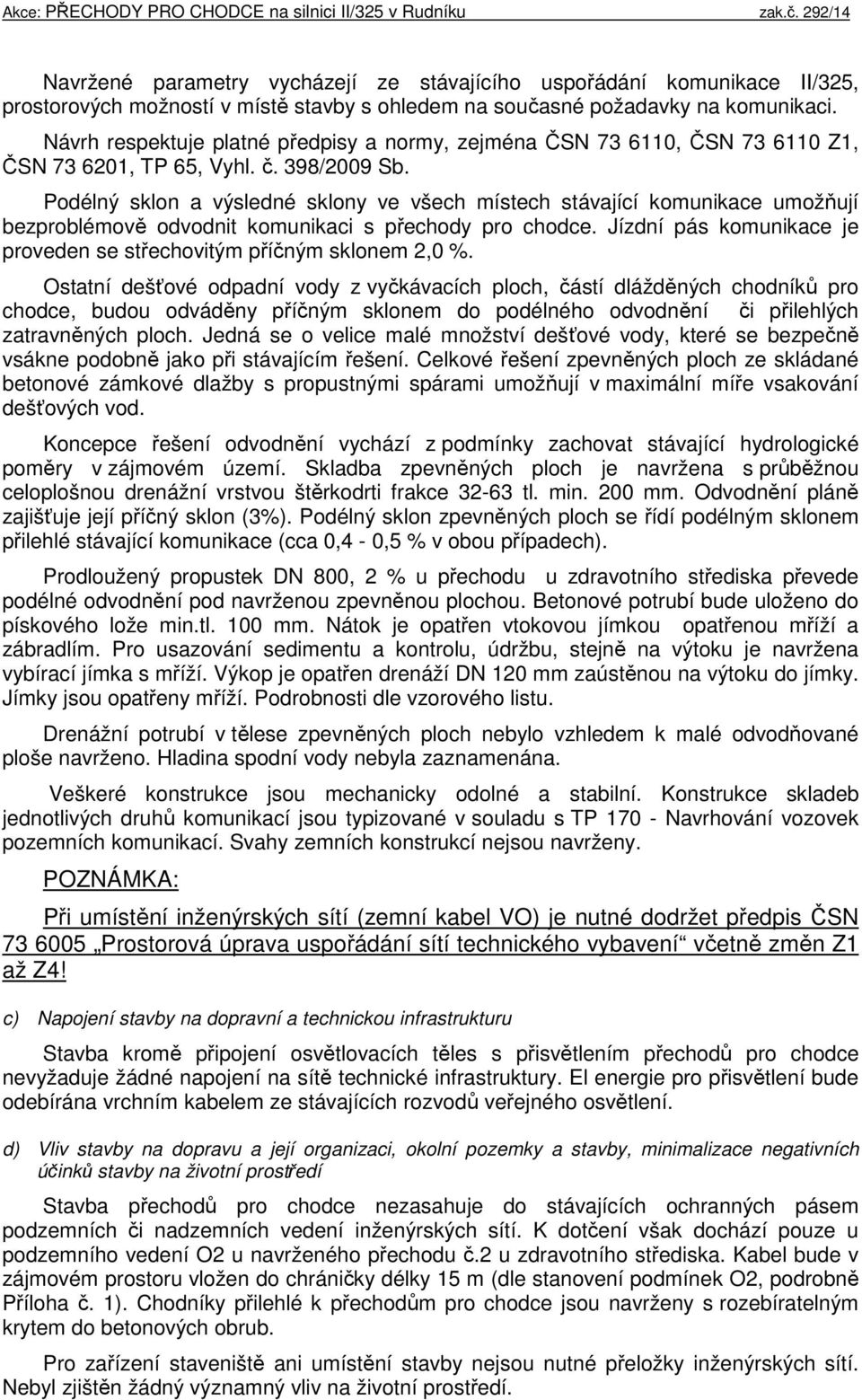

10 Navržené parametry vycházejí ze stávajícího uspořádání komunikace II/325, prostorových možností v místě stavby s ohledem na současné požadavky na komunikaci. Návrh respektuje platné předpisy a normy, zejména ČSN , ČSN Z1, ČSN , TP 65, Vyhl. č. 398/2009 Sb. Podélný sklon a výsledné sklony ve všech místech stávající komunikace umožňují bezproblémově odvodnit komunikaci s přechody pro chodce. Jízdní pás komunikace je proveden se střechovitým příčným sklonem 2,0 %. Ostatní dešťové odpadní vody z vyčkávacích ploch, částí dlážděných chodníků pro chodce, budou odváděny příčným sklonem do podélného odvodnění či přilehlých zatravněných ploch. Jedná se o velice malé množství dešťové vody, které se bezpečně vsákne podobně jako při stávajícím řešení. Celkové řešení zpevněných ploch ze skládané betonové zámkové dlažby s propustnými spárami umožňují v maximální míře vsakování dešťových vod. Koncepce řešení odvodnění vychází z podmínky zachovat stávající hydrologické poměry v zájmovém území. Skladba zpevněných ploch je navržena s průběžnou celoplošnou drenážní vrstvou štěrkodrti frakce tl. min. 200 mm. Odvodnění pláně zajišťuje její příčný sklon (3%). Podélný sklon zpevněných ploch se řídí podélným sklonem přilehlé stávající komunikace (cca 0,4-0,5 % v obou případech). Prodloužený propustek DN 800, 2 % u přechodu u zdravotního střediska převede podélné odvodnění pod navrženou zpevněnou plochou. Betonové potrubí bude uloženo do pískového lože min.tl. 100 mm. Nátok je opatřen vtokovou jímkou opatřenou mříží a zábradlím. Pro usazování sedimentu a kontrolu, údržbu, stejně na výtoku je navržena vybírací jímka s mříží. Výkop je opatřen drenáží DN 120 mm zaústěnou na výtoku do jímky. Jímky jsou opatřeny mříží. Podrobnosti dle vzorového listu. Drenážní potrubí v tělese zpevněných ploch nebylo vzhledem k malé odvodňované ploše navrženo. Hladina spodní vody nebyla zaznamenána. Veškeré konstrukce jsou mechanicky odolné a stabilní. Konstrukce skladeb jednotlivých druhů komunikací jsou typizované v souladu s TP Navrhování vozovek pozemních komunikací. Svahy zemních konstrukcí nejsou navrženy. POZNÁMKA: Při umístění inženýrských sítí (zemní kabel VO) je nutné dodržet předpis ČSN Prostorová úprava uspořádání sítí technického vybavení včetně změn Z1 až Z4! c) Napojení stavby na dopravní a technickou infrastrukturu Stavba kromě připojení osvětlovacích těles s přisvětlením přechodů pro chodce nevyžaduje žádné napojení na sítě technické infrastruktury. El energie pro přisvětlení bude odebírána vrchním kabelem ze stávajících rozvodů veřejného osvětlení. d) Vliv stavby na dopravu a její organizaci, okolní pozemky a stavby, minimalizace negativních účinků stavby na životní prostředí Stavba přechodů pro chodce nezasahuje do stávajících ochranných pásem podzemních či nadzemních vedení inženýrských sítí. K dotčení však dochází pouze u podzemního vedení O2 u navrženého přechodu č.2 u zdravotního střediska. Kabel bude v zájmovém prostoru vložen do chráničky délky 15 m (dle stanovení podmínek O2, podrobně Příloha č. 1). Chodníky přilehlé k přechodům pro chodce jsou navrženy s rozebíratelným krytem do betonových obrub. Pro zařízení staveniště ani umístění stavby nejsou nutné přeložky inženýrských sítí. Nebyl zjištěn žádný významný vliv na životní prostředí.

11 e) Řešení požadavků na bezpečnost stavby a základní koncepce zajištění bezpečnosti při užívání stavby Pro provoz stavby není uvažováno požární zatížení. Stavba je navržena bez požárního rizika. Provedením stavby nedojde ke snížení požární bezpečnosti přilehlých staveb, snížení bezpečnosti osob ani ke ztížení požárního zásahu okolních objektů. Řešení je v tomto ohledu bezkonfliktní. Projekt respektuje obecně platné hygienické předpisy. Charakter provozu nevyžaduje žádná zvláštní opatření ani technická zařízení, pouze přisvětlení přechodu pro chodce. Přechod je navržen s provozem pěších. Při provozu stavby se neuvažuje nepřípustné zatížení okolí hlukem. Při návrhu stavby byl kladen důraz na zajištění bezpečnosti provozu zejména chodců. f) Zásady bezbariérového užívání přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace Stavba umožňuje užívání osobami s omezenou schopností pohybu a orientace dle vyhlášky č. 369/2001 Sb., 1. Přirozené vodící linie budou tvořeny obrubou s podsádkou +6 cm. Na tyto linie budou u přechodů pro chodce napojeny signální pásy. Signální pásy budou šířky 0,80 m ze speciální dlažby pro nevidomé, kontrastní barvy a budou vedeny ve směru os přechodů. Snížené obruby (20 mm) na přechodových místech budou lemovány varovným pásem v šíři 0,40 m ze speciální dlažby pro nevidomé, kontrastní barvy. Varovné pásy budou prodlouženy do výšky podsádky +8 cm v náběhu obruby. Použitý materiál bude vyhovovat nařízení vlády č. 163/2002 Sb. a příslušným technickým návodům TZÚS. Varovný a signální pás bude zhotoven z reliéfní dlažby pro nevidomé v kontrastní barvě oproti barvě zámkové dlažby použité na chodníku. Nad rámec předpisů (zejména ČSN , ČSN Z1, ČSN , TP 65, Vyhl. č. 398/2009 Sb.) je navržen vodící pás přechodu. Vodící pás přechodu (dle ČSN /Z1 a Vyhl. 398/2009 sb. je vyžadován při délce větší než 8 m atd.) je řešen jako nalepovací pásek s protiskluzným povrchem. g) Podklady pro vytýčení stavby Stavba nevyžaduje vytýčení žádných nových konstrukcí. Veškeré části stavby jsou jednoznačně vztaženy ke stávajícím. V Hostinném v listopadu 2014

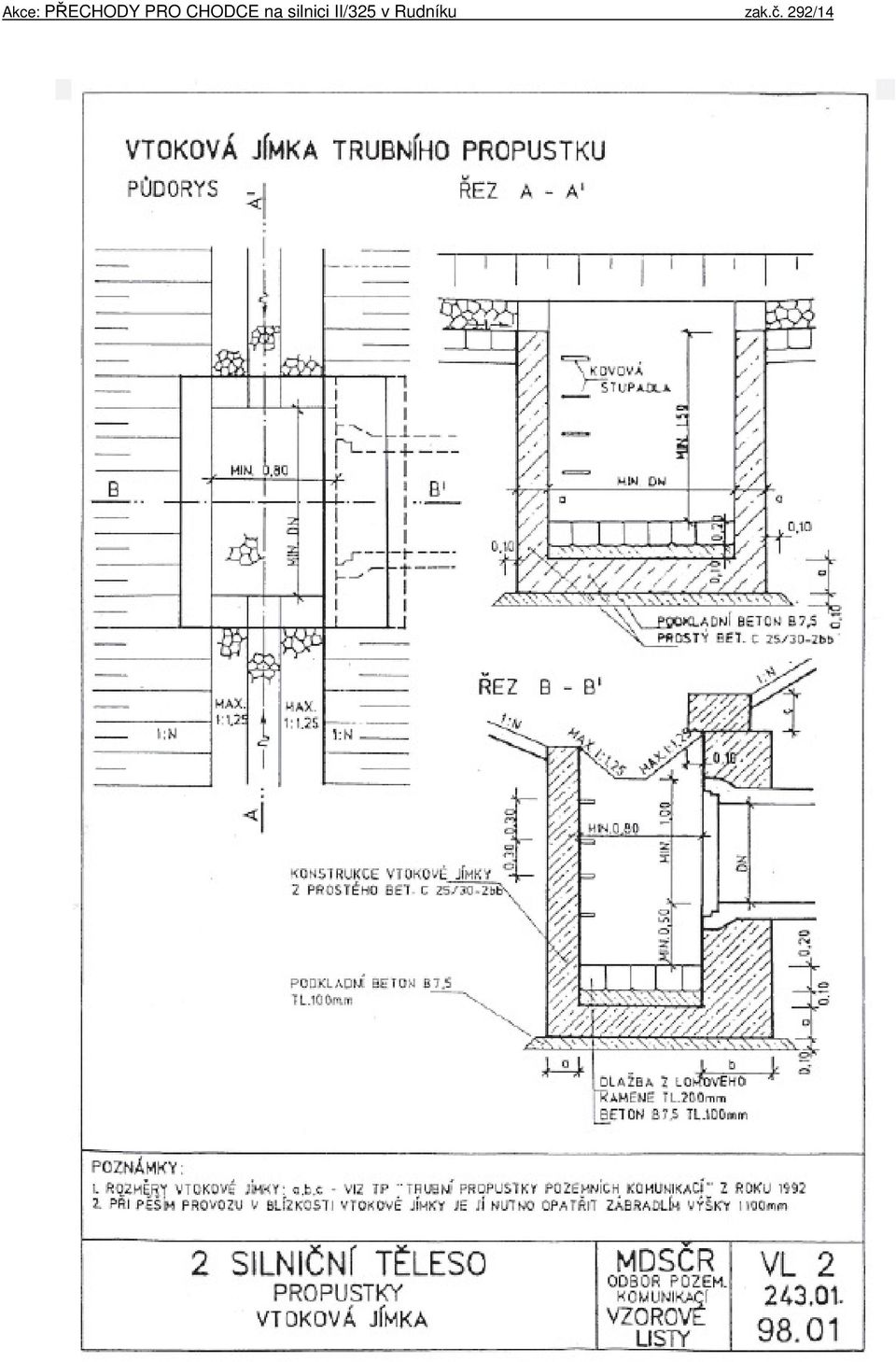

12

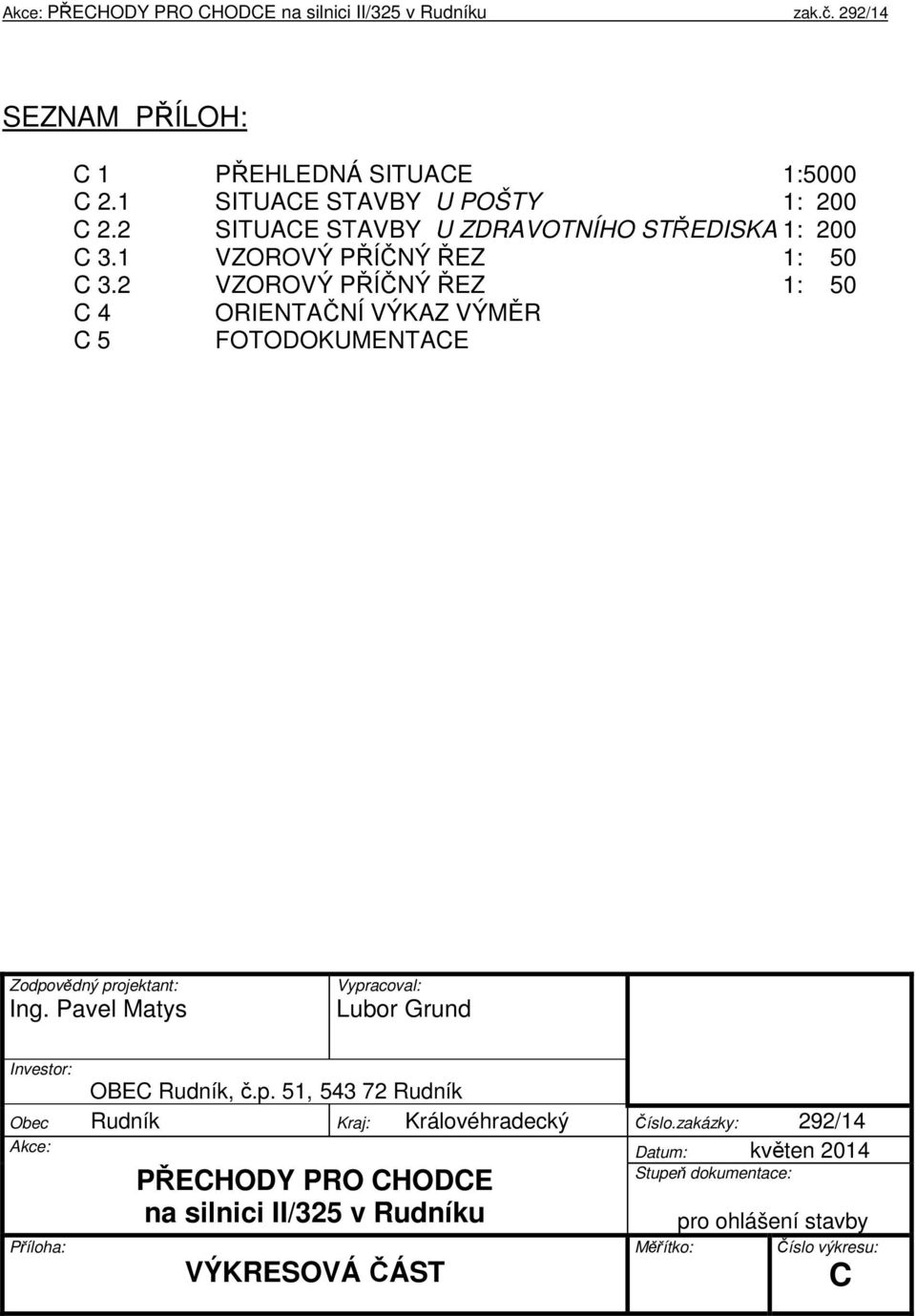

13 SEZNAM PŘÍLOH: C 1 PŘEHLEDNÁ SITUACE 1:5000 C 2.1 SITUACE STAVBY U POŠTY 1: 200 C 2.2 SITUACE STAVBY U ZDRAVOTNÍHO STŘEDISKA 1: 200 C 3.1 VZOROVÝ PŘÍČNÝ ŘEZ 1: 50 C 3.2 VZOROVÝ PŘÍČNÝ ŘEZ 1: 50 C 4 ORIENTAČNÍ VÝKAZ VÝMĚR C 5 FOTODOKUMENTACE Zodpovědný projektant: Ing. Pavel Matys Vypracoval: Investor: OBEC Rudník, č.p. 51, Rudník Obec Rudník Kraj: Královéhradecký Číslo.zakázky: 292/14 Akce: Datum: květen 2014 Příloha: PŘECHODY PRO CHODCE na silnici II/325 v Rudníku VÝKRESOVÁ ČÁST Stupeň dokumentace: Měřítko: pro ohlášení stavby Číslo výkresu: C

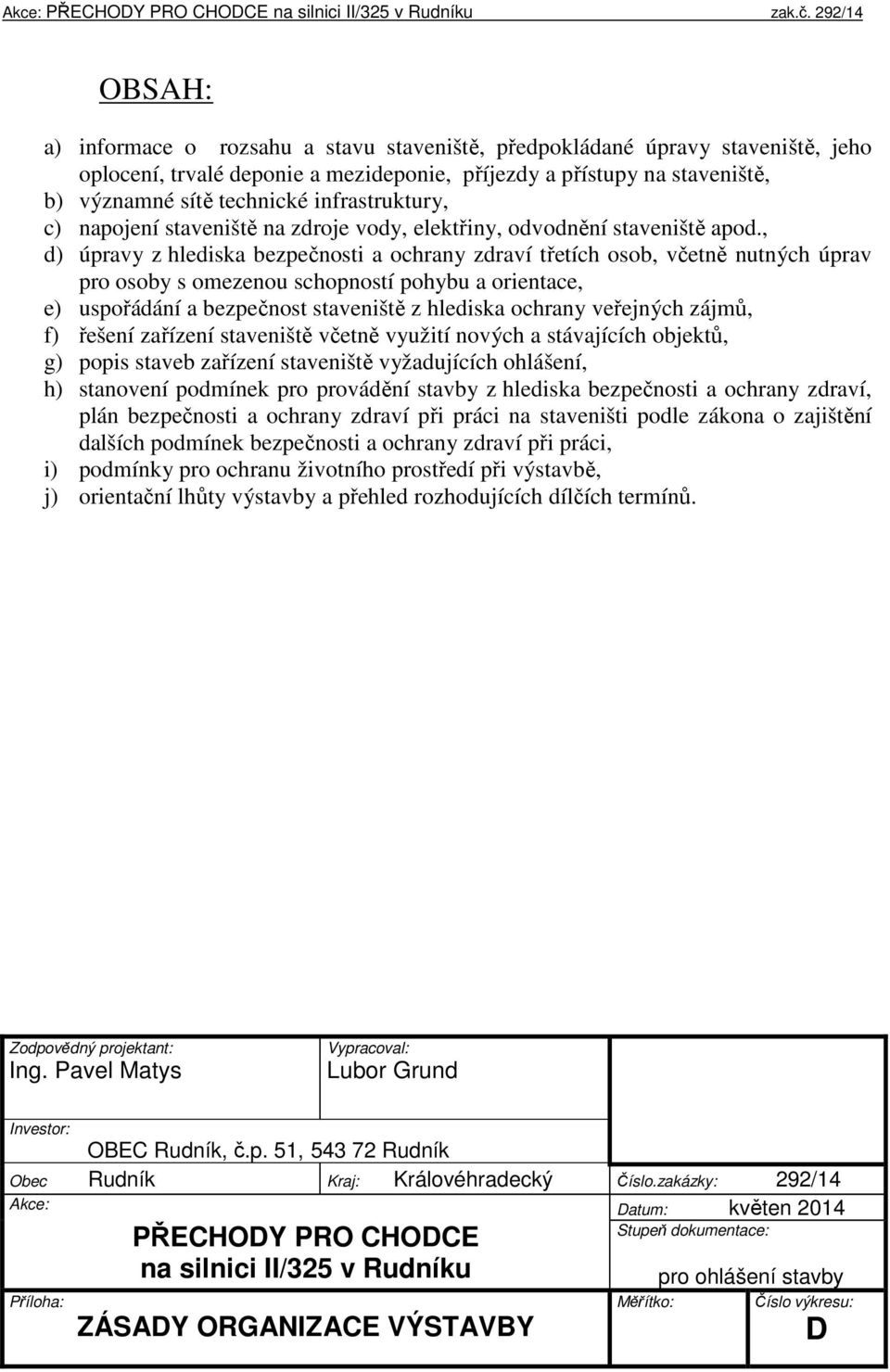

14 OBSAH: a) informace o rozsahu a stavu staveniště, předpokládané úpravy staveniště, jeho oplocení, trvalé deponie a mezideponie, příjezdy a přístupy na staveniště, b) významné sítě technické infrastruktury, c) napojení staveniště na zdroje vody, elektřiny, odvodnění staveniště apod., d) úpravy z hlediska bezpečnosti a ochrany zdraví třetích osob, včetně nutných úprav pro osoby s omezenou schopností pohybu a orientace, e) uspořádání a bezpečnost staveniště z hlediska ochrany veřejných zájmů, f) řešení zařízení staveniště včetně využití nových a stávajících objektů, g) popis staveb zařízení staveniště vyžadujících ohlášení, h) stanovení podmínek pro provádění stavby z hlediska bezpečnosti a ochrany zdraví, plán bezpečnosti a ochrany zdraví při práci na staveništi podle zákona o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci, i) podmínky pro ochranu životního prostředí při výstavbě, j) orientační lhůty výstavby a přehled rozhodujících dílčích termínů. Zodpovědný projektant: Ing. Pavel Matys Vypracoval: Investor: OBEC Rudník, č.p. 51, Rudník Obec Rudník Kraj: Královéhradecký Číslo.zakázky: 292/14 Akce: Datum: květen 2014 Příloha: PŘECHODY PRO CHODCE na silnici II/325 v Rudníku ZÁSADY ORGANIZACE VÝSTAVBY Stupeň dokumentace: Měřítko: pro ohlášení stavby Číslo výkresu: D

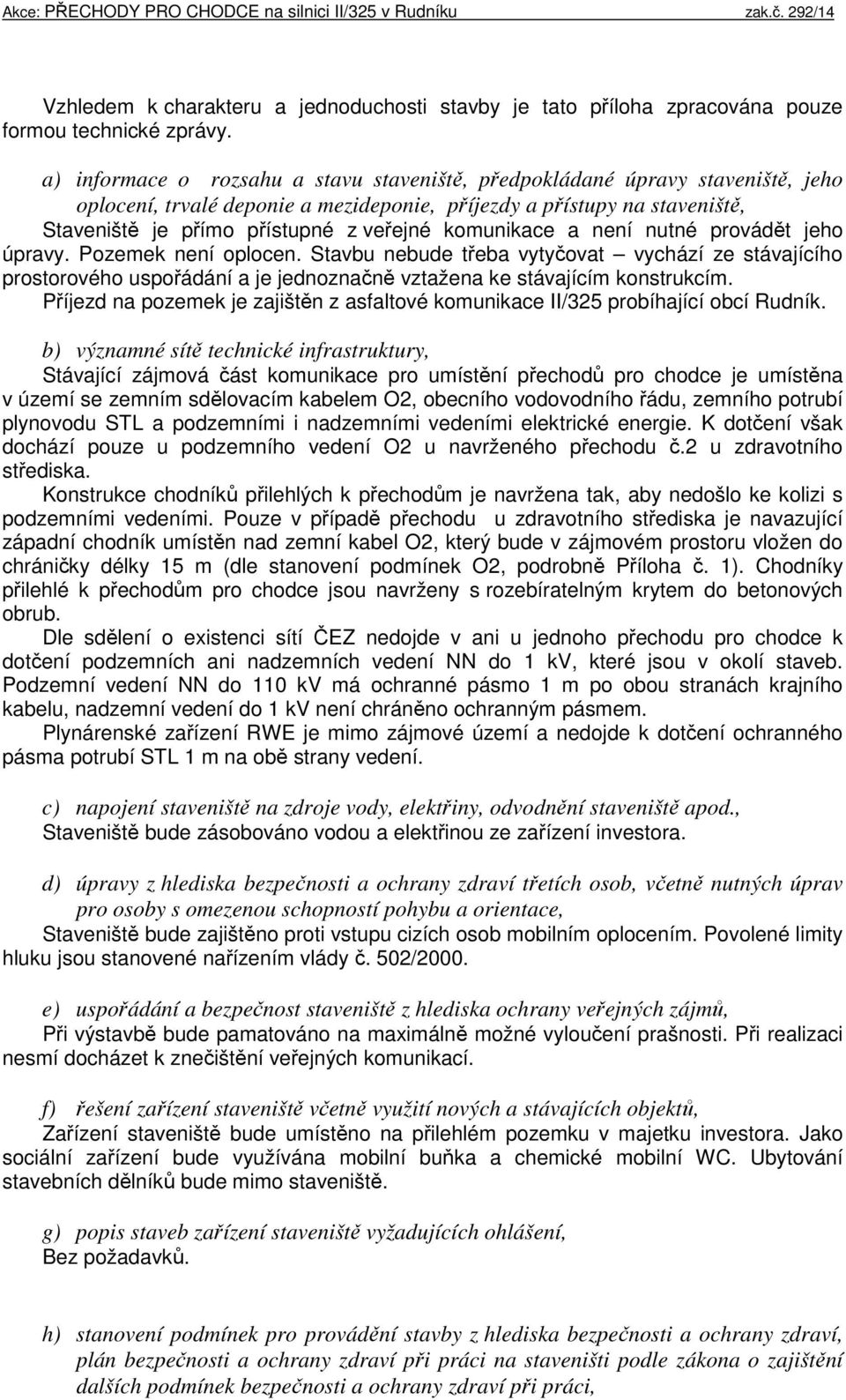

15 Vzhledem k charakteru a jednoduchosti stavby je tato příloha zpracována pouze formou technické zprávy. a) informace o rozsahu a stavu staveniště, předpokládané úpravy staveniště, jeho oplocení, trvalé deponie a mezideponie, příjezdy a přístupy na staveniště, Staveniště je přímo přístupné z veřejné komunikace a není nutné provádět jeho úpravy. Pozemek není oplocen. Stavbu nebude třeba vytyčovat vychází ze stávajícího prostorového uspořádání a je jednoznačně vztažena ke stávajícím konstrukcím. Příjezd na pozemek je zajištěn z asfaltové komunikace II/325 probíhající obcí Rudník. b) významné sítě technické infrastruktury, Stávající zájmová část komunikace pro umístění přechodů pro chodce je umístěna v území se zemním sdělovacím kabelem O2, obecního vodovodního řádu, zemního potrubí plynovodu STL a podzemními i nadzemními vedeními elektrické energie. K dotčení však dochází pouze u podzemního vedení O2 u navrženého přechodu č.2 u zdravotního střediska. Konstrukce chodníků přilehlých k přechodům je navržena tak, aby nedošlo ke kolizi s podzemními vedeními. Pouze v případě přechodu u zdravotního střediska je navazující západní chodník umístěn nad zemní kabel O2, který bude v zájmovém prostoru vložen do chráničky délky 15 m (dle stanovení podmínek O2, podrobně Příloha č. 1). Chodníky přilehlé k přechodům pro chodce jsou navrženy s rozebíratelným krytem do betonových obrub. Dle sdělení o existenci sítí ČEZ nedojde v ani u jednoho přechodu pro chodce k dotčení podzemních ani nadzemních vedení NN do 1 kv, které jsou v okolí staveb. Podzemní vedení NN do 110 kv má ochranné pásmo 1 m po obou stranách krajního kabelu, nadzemní vedení do 1 kv není chráněno ochranným pásmem. Plynárenské zařízení RWE je mimo zájmové území a nedojde k dotčení ochranného pásma potrubí STL 1 m na obě strany vedení. c) napojení staveniště na zdroje vody, elektřiny, odvodnění staveniště apod., Staveniště bude zásobováno vodou a elektřinou ze zařízení investora. d) úpravy z hlediska bezpečnosti a ochrany zdraví třetích osob, včetně nutných úprav pro osoby s omezenou schopností pohybu a orientace, Staveniště bude zajištěno proti vstupu cizích osob mobilním oplocením. Povolené limity hluku jsou stanovené nařízením vlády č. 502/2000. e) uspořádání a bezpečnost staveniště z hlediska ochrany veřejných zájmů, Při výstavbě bude pamatováno na maximálně možné vyloučení prašnosti. Při realizaci nesmí docházet k znečištění veřejných komunikací. f) řešení zařízení staveniště včetně využití nových a stávajících objektů, Zařízení staveniště bude umístěno na přilehlém pozemku v majetku investora. Jako sociální zařízení bude využívána mobilní buňka a chemické mobilní WC. Ubytování stavebních dělníků bude mimo staveniště. g) popis staveb zařízení staveniště vyžadujících ohlášení, Bez požadavků. h) stanovení podmínek pro provádění stavby z hlediska bezpečnosti a ochrany zdraví, plán bezpečnosti a ochrany zdraví při práci na staveništi podle zákona o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci,

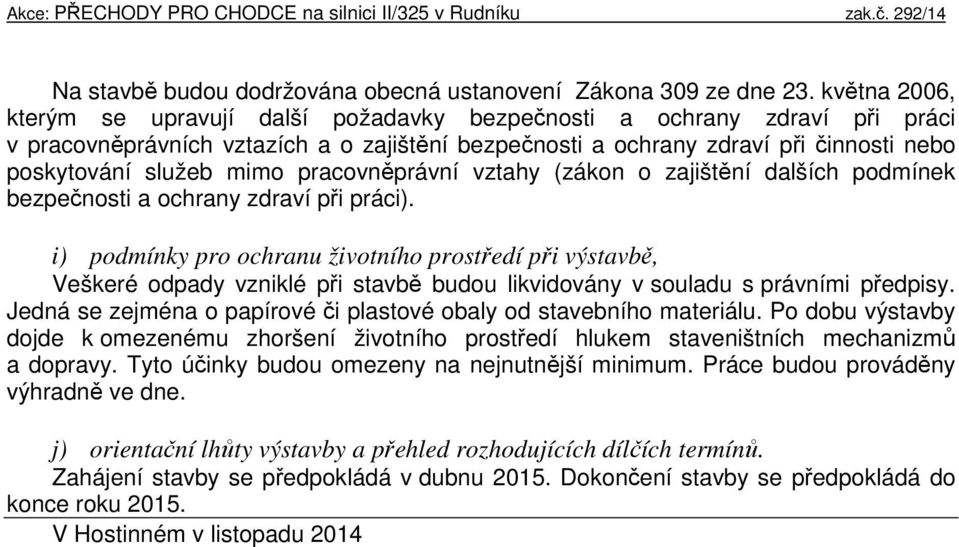

16 Na stavbě budou dodržována obecná ustanovení Zákona 309 ze dne 23. května 2006, kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy (zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci). i) podmínky pro ochranu životního prostředí při výstavbě, Veškeré odpady vzniklé při stavbě budou likvidovány v souladu s právními předpisy. Jedná se zejména o papírové či plastové obaly od stavebního materiálu. Po dobu výstavby dojde k omezenému zhoršení životního prostředí hlukem staveništních mechanizmů a dopravy. Tyto účinky budou omezeny na nejnutnější minimum. Práce budou prováděny výhradně ve dne. j) orientační lhůty výstavby a přehled rozhodujících dílčích termínů. Zahájení stavby se předpokládá v dubnu Dokončení stavby se předpokládá do konce roku V Hostinném v listopadu 2014

17 a) SEZNAM DOKLADŮ: 1. Kopie mapy katastru nemovitostí 1:500, z Informace o pozemcích z katastru nemovitostí 3. Geodetické práce Jan Vaněk; Zaměření mapového podkladu u pošty; ze dne Geodetické práce Jan Vaněk; Zaměření mapového podkladu - zdravotní středisko, ze dne Vodárenská společnost Lánov, s.r.o.; Vyjádření k podzemním sítím č.j.: Str/2014 ze dne Policie ČR - Dopravní inspektorát, Trutnov; Vyjádření č.j. :KRPH /Čj ze dne NIPI ČR, o.s.; Stanovisko čj. 031/2014/Kap ze dne Obecní úřad Rudník; Vyjádření podle 15 staveb. zákona; č.j.:1775/14/oú ze dne Ředitelství silnic a dálnic ČR; Vyjádření č.j. ŘSD/1993/37000/2014/Ku ze dne MěÚ Vrchlabí, odbor ŽP; Souhrnné stanovisko č.j. ŽP/9513/ ze dne Správa silnic Královéhradeckého kraje, Vyjádření č.j. SUSKHK/7171/14/PO-Kr ze dne Obec Rudník; Souhlas s napojením VO č.j. 2708/14/OÚ ze dne Ředitelství silnic a dálnic ČR a Obec Rudník - Smlouva o právu provést stavbu ze dne MěÚ Vrchlabí, odbor rozvoje města a úz. plánování, Silniční správní úřad;stanovení dopravního značení č.j. ORM/13847/ ze dne MěÚ Vrchlabí, odbor rozvoje města a úz. plánování, Silniční správní úřad;závazné stanovisko pro stavbu, č.j. ORM/13847/ ze dne ČEZ Distribuce, a.s Děčín Sdělení o existenci zařízení čj , z ČEZ Distribuce, a.s Děčín Sdělení o existenci zařízení čj , z O2 Czech Republic, a.s.;vyjádření o existenci sítí, č.j /15 z O2 Czech Republic, a.s.;vyjádření o existenci sítí, č.j /15 z O2 Czech Republic, a.s.,;stanovení podmínek ochrany sítě, č.j.: POS 79/15 z O2 Czech Republic, a.s.,;stanovení podmínek ochrany sítě, č.j.: POS 80/15 z RWE Distribuční služby, s.r.o., Stanovisko o existenci podzemních sití čj ze dne RWE Distribuční služby, s.r.o., Stanovisko o existenci podzemních sití čj ze dne Zodpovědný projektant: Ing. Pavel Matys Vypracoval: Investor: OBEC Rudník, č.p. 51, Rudník Obec Rudník Kraj: Královéhradecký Číslo.zakázky: 292/14 Akce: Datum: únor 2015 Příloha: PŘECHODY PRO CHODCE na silnici II/325 v Rudníku DOKLADOVÁ ČÁST Stupeň dokumentace: Měřítko: pro ohlášení stavby Číslo výkresu: E

18 Zodpovědný projektant: Vypracoval: Investor: OBEC Rudník, č.p. 51, Rudník Obec Rudník Kraj: Královéhradecký Číslo.zakázky: 292/14 Akce: Datum: květen 2014 Příloha: PŘECHODY PRO CHODCE na silnici II/325 v Rudníku ORIENTAČNÍ VÝKAZ VÝMĚR Stupeň dokumentace: Měřítko: pro ohlášení stavby Číslo výkresu: C 4

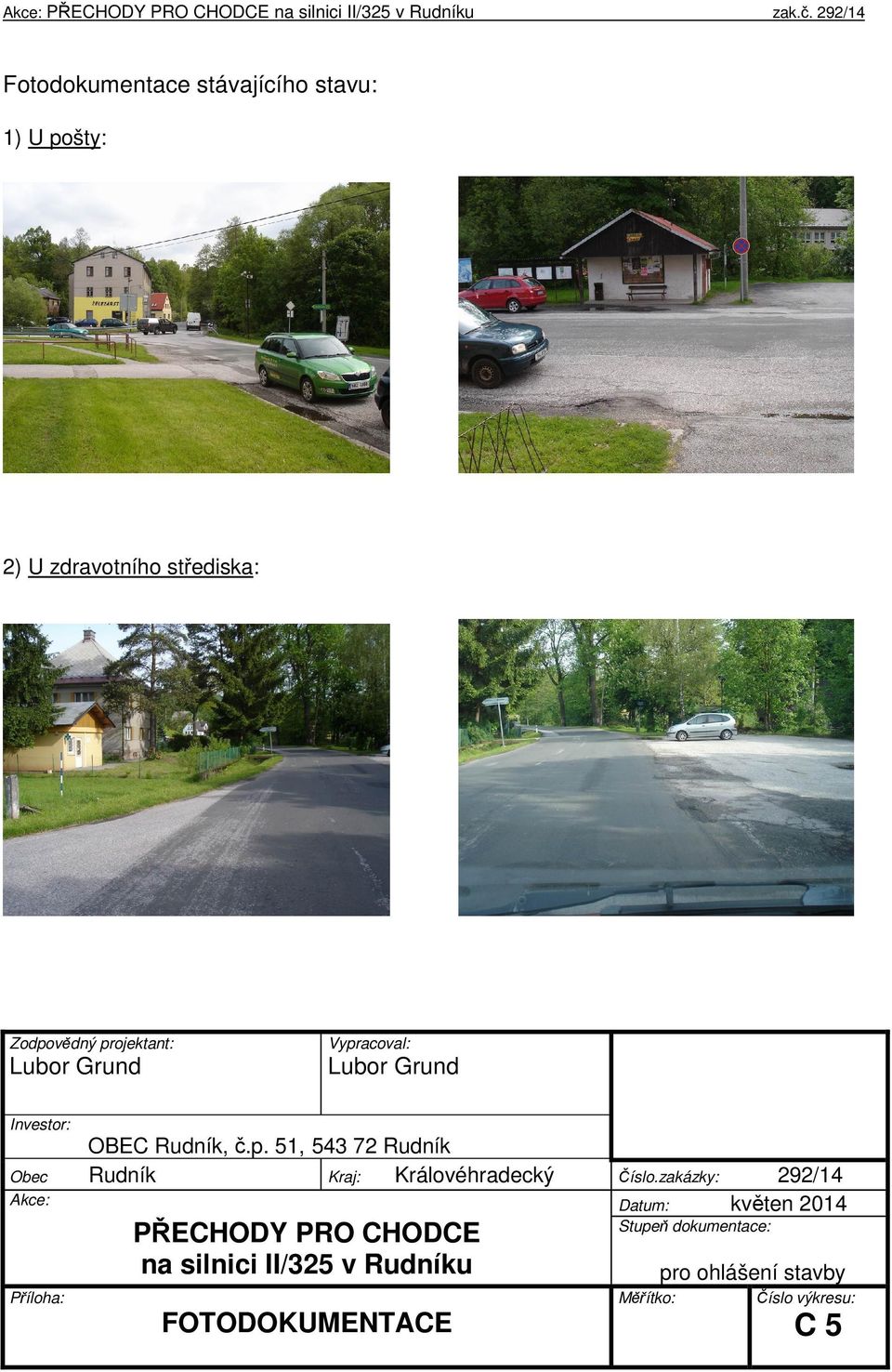

19 Akce: PŘECHODY PRO CHODCE na silnici II/325 v Rudníku zak.č. 292/14 Fotodokumentace stávajícího stavu: 1) U pošty: 2) U zdravotního střediska: Zodpovědný projektant: Investor: Obec Akce: Vypracoval: OBEC Rudník, č.p. 51, Rudník Rudník Kraj: Královéhradecký PŘECHODY PRO CHODCE na silnici II/325 v Rudníku Příloha: FOTODOKUMENTACE Číslo.zakázky: 292/ Datum: květen Stupeň dokumentace: pro ohlášení stavby Měřítko: Číslo výkresu: C5
