TECHNICKÁ ZPRÁVA. Oprava chodníku při I/33 včetně začlenění bezbariérových úprav v obci Holohlavy. Příloha č. C1.1. Vypracoval: Daniel Kadavý

Transkript

1 TECHNICKÁ ZPRÁVA Oprava chodníku při I/33 včetně začlenění bezbariérových úprav v obci Holohlavy Příloha č. C1.1 Vypracoval: Daniel Kadavý Oprava chodníku při I/33 včetně začlenění bezbariérových úprav v obci Holohlavy Stránka 1

2 OBSAH: 1. Identifikační údaje 2. Stručný technický popis se zdůvodněním navrženého řešení 3. Vyhodnocení průzkumů a podkladů, včetně jejich užití v dokumentaci 4. Vztahy pozemní komunikace k ostatním objektům stavby 5. Návrh zpevněných ploch 6. Režim povrchových a podzemních vod, zásady odvodnění, ochrana pozemní komunikace 7. Návrh dopravních značek, dopravních zařízení, světelných signálů, zařízení pro provozní informace a dopravní telematiku 8. Zvláštní podmínky a požadavky na postup výstavby, údržby 9. Vazba na technologické vybavení 10. Přehled o provedených výpočtech a konstatování o statickém ověření rozhodujících dimenzí a průřezů 11. Řešení přístupu a užívání veřejně přístupných komunikací a ploch souvisejících se staveništěm osobami s omezenou schopností pohybu a orientace Oprava chodníku při I/33 včetně začlenění bezbariérových úprav v obci Holohlavy Stránka 2

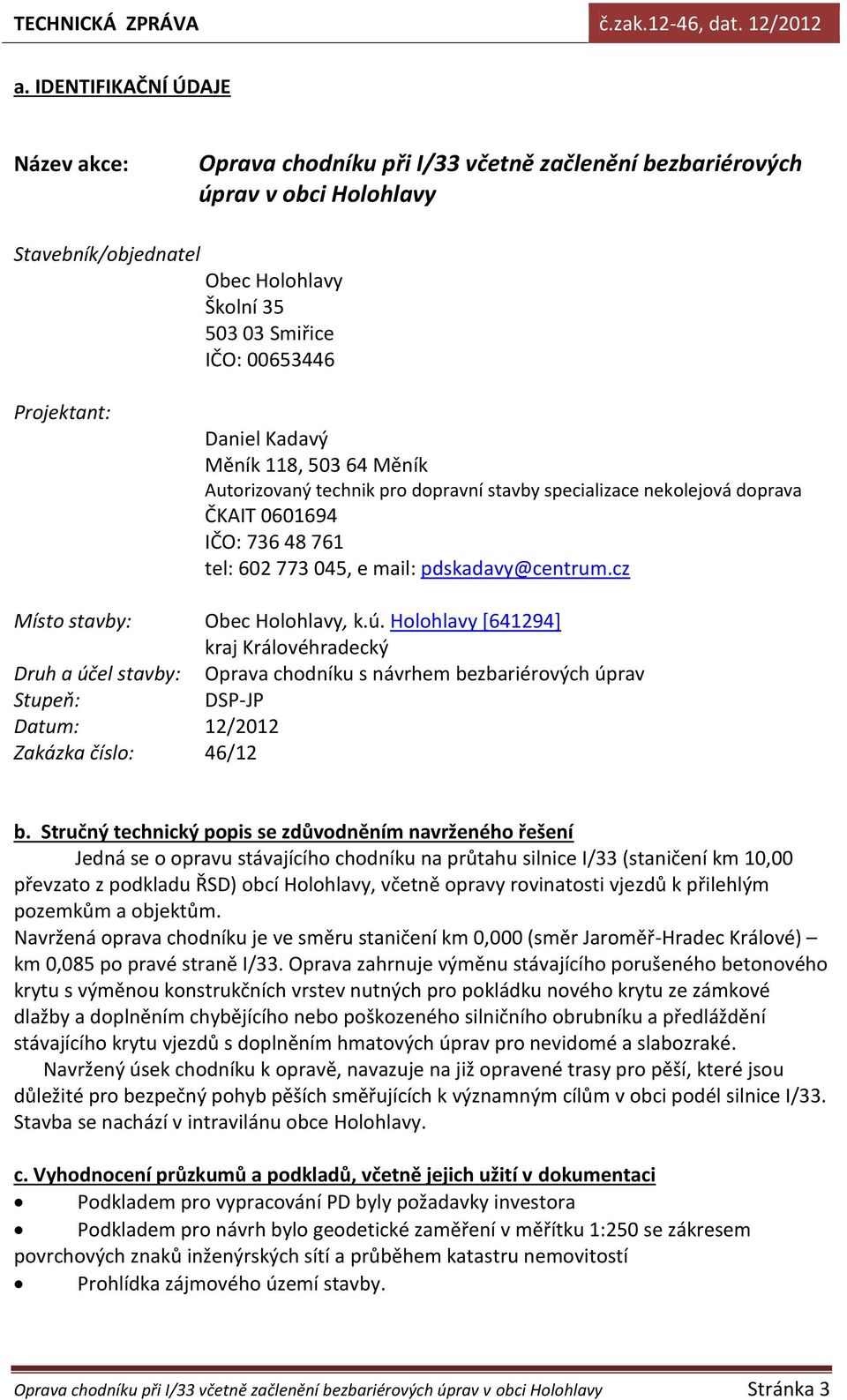

3 a. IDENTIFIKAČNÍ ÚDAJE Název akce: Oprava chodníku při I/33 včetně začlenění bezbariérových úprav v obci Holohlavy Stavebník/objednatel Obec Holohlavy Školní Smiřice IČO: Projektant: Daniel Kadavý Měník 118, Měník Autorizovaný technik pro dopravní stavby specializace nekolejová doprava ČKAIT IČO: tel: , e mail: pdskadavy@centrum.cz Místo stavby: Obec Holohlavy, k.ú. Holohlavy [641294] kraj Královéhradecký Druh a účel stavby: Oprava chodníku s návrhem bezbariérových úprav Stupeň: DSP-JP Datum: 12/2012 Zakázka číslo: 46/12 b. Stručný technický popis se zdůvodněním navrženého řešení Jedná se o opravu stávajícího chodníku na průtahu silnice I/33 (staničení km 10,00 převzato z podkladu ŘSD) obcí Holohlavy, včetně opravy rovinatosti vjezdů k přilehlým pozemkům a objektům. Navržená oprava chodníku je ve směru staničení km 0,000 (směr Jaroměř-Hradec Králové) km 0,085 po pravé straně I/33. Oprava zahrnuje výměnu stávajícího porušeného betonového krytu s výměnou konstrukčních vrstev nutných pro pokládku nového krytu ze zámkové dlažby a doplněním chybějícího nebo poškozeného silničního obrubníku a předláždění stávajícího krytu vjezdů s doplněním hmatových úprav pro nevidomé a slabozraké. Navržený úsek chodníku k opravě, navazuje na již opravené trasy pro pěší, které jsou důležité pro bezpečný pohyb pěších směřujících k významným cílům v obci podél silnice I/33. Stavba se nachází v intravilánu obce Holohlavy. c. Vyhodnocení průzkumů a podkladů, včetně jejich užití v dokumentaci Podkladem pro vypracování PD byly požadavky investora Podkladem pro návrh bylo geodetické zaměření v měřítku 1:250 se zákresem povrchových znaků inženýrských sítí a průběhem katastru nemovitostí Prohlídka zájmového území stavby. Oprava chodníku při I/33 včetně začlenění bezbariérových úprav v obci Holohlavy Stránka 3

4 d. Vztahy pozemní komunikace k ostatním objektům stavby Stavba je navržena jako celek bez členění na jednotlivé objekty e. Návrh zpevněných ploch Návrh byl proveden dle příslušných norem a technických předpisů a zákonů vydaných MDS ČR v pozdějším znění. Navržena je oprava stávajícího chodníku s krytem z betonové dlažby, nahrazeným krytem ze zámkové dlažby včetně výměny konstrukce chodníku pro její položení. Celková délka úseku navrženého k opravě je 335,43m. Hlavní pochozí trasa Hlavní pochozí trasa je ve směru staničení pracovní osy hrany komunikace I/33 (směr Hradec Králové) km 0,000 km 0,23043 po pravé straně. Začátek úseku je plynule napojen na stávající žulovou dlažbu a ukončen je varovným pásem pro nevidomé V úseku se nachází třináct vjezdů k přilehlým objektům, které respektují stávající polohopisné a výškopisné uspořádání. Kryt vjezdů bude rozebrán a předlážděn a budou provedeny hmatové prvky pro nevidomé a slabozraké Dokumentace splňuje vyhlášku Ministerstva pro místní rozvoj č. 398/2009 Sb., o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb. Vodící linii pro osoby se zrakovým postižením tvoří stávající podezdívky plotu nebo zvýšený záhonový obrubník na 8 cm. V nástupních místech u sníženého obrubníku 2 cm nad niveletu komunikace, na přechodových místech a v místech vjezdů budou provedeny varovné pásy 0,4m ze zámkové dlažby, betonové reliéfní dlažby pro nevidomé, kontrastní barvy od barvy krytu chodníku (bílá, červená), do výšky obrubníku 8cm nad niveletou komunikace. Povrch chodníku splňuje požadavky na protiskluznost povrchu. Nášlapná vrstva má součinitel smykového tření je nejméně 0,5. Ve sklonu má součinitel smykového tření nejméně 0,5 + tgα. Navržené konstrukce (TP 170) A1) Chodník dlažba z vibrolisovaného betonu (200x165x60) barva přírodní 60 mm 250mm A2) Chodník - varovný pás dlažba z vibrolisovaného betonu (200x100x60) pro nevidomé barva bílá (červená) 60 mm 250mm Oprava chodníku při I/33 včetně začlenění bezbariérových úprav v obci Holohlavy Stránka 4

5 B1) Sjezd dlažba z vibrolisovaného betonu (200x165x80) barva přírodní kamenivo zpevněné cementem KSC I B2) Sjezd - varovný pás dlažba z vibrolisovaného betonu (200x100x80) pro nevidomé barva bílá (červená) kamenivo zpevněné cementem KSC I 80 mm 120 mm 390mm 80 mm 120 mm 390mm Upravená zemní pláň bude zhutněna dle minimálního stanoveného modulu přetvárnosti E def 2 = 45 Mpa (pro jemnozrnné zeminy). V případě, že nebude možno dosáhnout požadované míry zhutnění na málo únosné nebo zvlhlé zemině pláně, bude provedena po dohodě s projektantem její úprava v rámci autorského dozoru. Kontrola hutnění a únosnosti bude provedena dle ČSN f. Režim povrchových a podzemních vod, zásady odvodnění, ochrana pozemní komunikace Povrchová srážková voda je odvedena příčným spádem 1,5% směrem do zeleného pásu a podélný spádem 0,68-3,47% do odvodňovacích žlábků. Mříže stávajících vpustí, budou rektifikovány do upravené nivelety komunikace Stávající odtokové poměry přilehlé silnice I/33 nebudou zhoršeny ani změněny. g. Návrh dopravních značek, dopravních zařízení, světelných signálů, zařízení pro provozní informace a dopravní telematiku Nové dopravní značení není navrženo h. Zvláštní podmínky a požadavky na postup výstavby, údržby Před zahájením zemních prací požádá investor o vytyčení podzemních inženýrských sítí jejich správce, hloubka bude ověřena kopanými sondami. Předpokladem pro zahájení stavebních prací jsou dobré klimatické podmínky. Budou provedeny výkopy potřebné pro konstrukci zpevněných ploch. S odpady ze stavby a provozu bude nakládáno ze zákona 185/2001 Sb. o odpadech v platném znění. Vytyčení stavby je vztaženo kótami k pevným objektům. Při provádění stavby budou dodrženy příslušné zákony a vyhlášky BOZP v pozdějším zněním. Před zahájením stavby projedná investor (popř. zhotovitel) přechodnou úpravu dopravního značení potřebného k zajištění ochrany a plynulosti dopravy pří výstavbě s příslušnými orgány (PČR DI a příslušným silničním úřadem). V průběhu výstavby komunikací bude umožněn příjezd vozidel složek IZS. V průběhu výstavby bude umožněn přístup majitelům okolních nemovitostí k jejich Oprava chodníku při I/33 včetně začlenění bezbariérových úprav v obci Holohlavy Stránka 5
