BLOKOVÉ SCHÉMA SYSTÉMÙ TRASCO - HELIA

Transkript

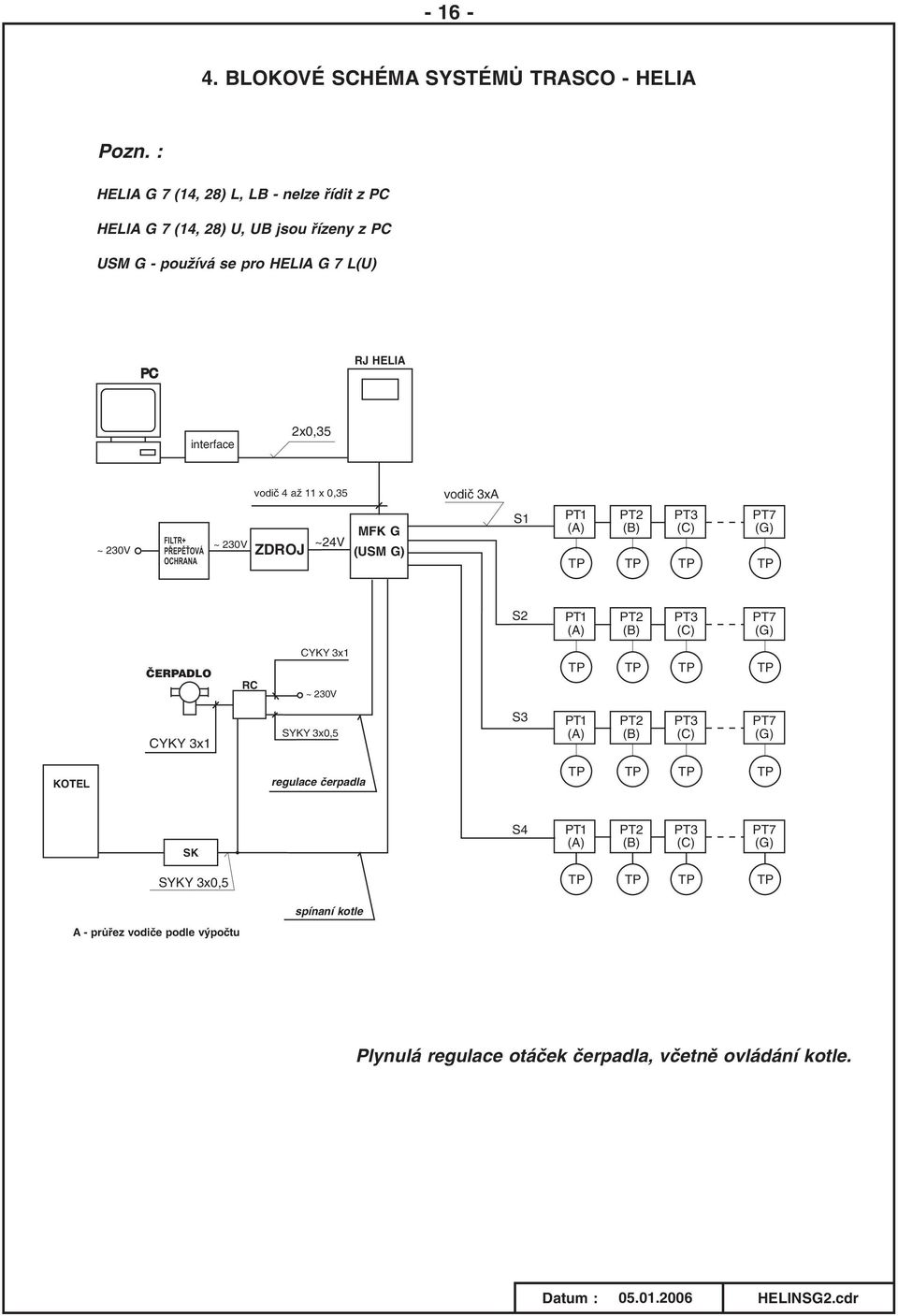

1 16 4. BLOKOVÉ CHÉMA TÉMÙ TRACO HELIA Pozn. : HELIA G 7 (14, 8) L, LB nelze øídit z PC HELIA G 7 (14, 8) U, UB jsou øízeny z PC UM G pou ívá se pro HELIA G 7 L(U) PC RJ HELIA interface x0,35 ~ 30V FILTR PØEPÌ OVÁ OCHRANA ~ 30V vodiè 4 a 11 x 0,35 MFK G ZDROJ ~4V (UM G) vodiè 3xA 1 PT1 (A) PT (B) PT3 (C) PT7 (G) PT1 (A) PT (B) PT3 (C) PT7 (G) ÈERPADLO RC CK 3x1 ~ 30V CK 3x1 K 3x0,5 3 PT1 (A) PT (B) PT3 (C) PT7 (G) KOTEL regulace èerpadla K 4 PT1 (A) PT (B) PT3 (C) PT7 (G) K 3x0,5 spínaní kotle A prùøez vodièe podle výpoètu Plynulá regulace otáèek èerpadla, vèetnì ovládání kotle. Datum : HELING.cdr

2 17 PROPOJENÍ ØÍDÍCÍCH JEDNOTEK 1.PP 1.NP.NP 3.NP RJ1 RJ RJ3 RJ4 D G14U G8U G8U G8U UKONÈENÍ ODPOREM (PROPOJKA V RJ) 1.PP 1.NP 1.NP.NP 3.NP RJ5 RJ6 RJ7 RJ8 RJ9 G14U G7U G14U G14U G8U 1.NP 1.NP 1.NP PC RJ11 G14U RJ10 G14U! NEPOU ÍVAT TÍNÌNÝ KABEL PRO KOMUNIKACI 485, tj. od RJ k interface 485! DAIL D øídící jednotka HELIA RJ V U0 U1 0V Cr Ph1 Ph 0V Un Prùmìr vodièe 0,8 mm EKU x0,8 PC karta : ERIAL PC Card 485 nastavit podle pokynù pøíruèky k RJ5 od RJ Na øídící jednotce nepropojovat svorky U1, U0 s MFK, ale pouze mezi øídícími jednotkami!!! RJ 4 ukonèení odporu (propojkou) na komunikaèní destièce Ostatní RJ bez ukonèení (bez propojky) na komunikaèní destièce Datum : rj.cdr

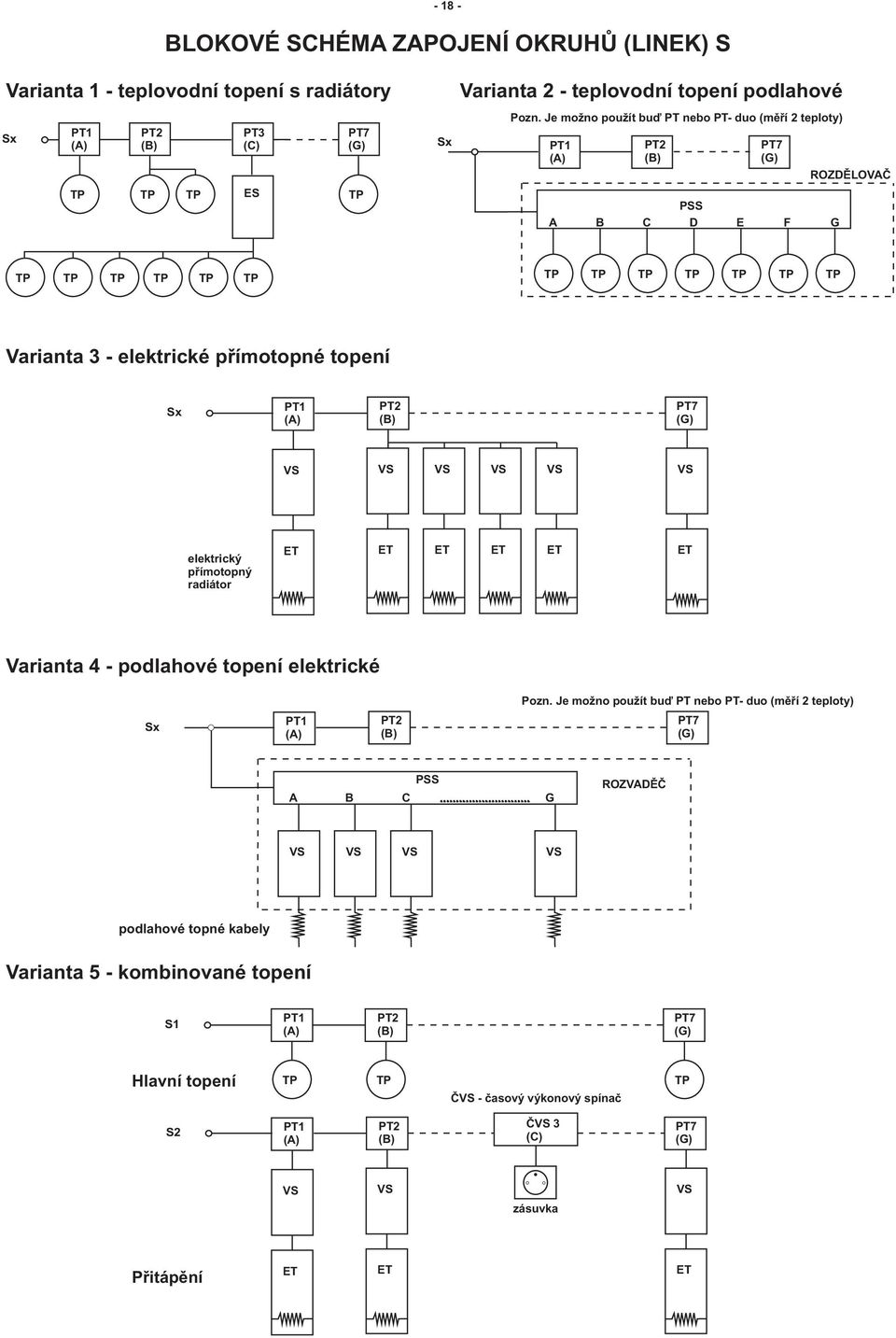

3 18 BLOKOVÉ CHÉMA ZAPOJENÍ OKRUHÙ (LINEK) Varianta 1 teplovodní topení s radiátory x PT1 (A) PT (B) PT3 (C) E PT7 (G) x Varianta teplovodní topení podlahové Pozn. Je mo no pou ít buï PT nebo PT duo (mìøí teploty) PT1 (A) PT (B) PT7 (G) P A B C D E F G ROZDÌLOVAÈ Varianta 3 elektrické pøímotopné topení x PT1 (A) PT (B) PT7 (G) V V V V V V elektrický pøímotopný radiátor Varianta 4 podlahové topení elektrické Pozn. Je mo no pou ít buï PT nebo PT duo (mìøí teploty) x PT1 (A) PT (B) PT7 (G) P A B C... G ROZVADÌÈ V V V V podlahové topné kabely Varianta 5 kombinované topení 1 PT1 (A) PT (B) PT7 (G) Hlavní topení ÈV èasový výkonový spínaè PT1 (A) PT (B) ÈV 3 (C) PT7 (G) V V zásuvka V Pøitápìní

4 5.1 Montá ní schéma propojení øídící jednotky s multifunkèní krabicí PC Pozn. 19 k PC se mù ete pøipojit buï interfacem ( pro 110 RJ ) (viz. obr.) nebo pøes poèítaèovou kartu 485 (pro 11 a 60 RJ) pøímo na RJ (nepropojovat U0 a U1 mezi MFK a RJ). Interface øídící jednotka HELIA ERROR IPP PP MFK multifunkèní krabice Okruh PT 0V 1. sedmice 1 Okruh PT. sedmice 0V Cr 0V P U1 U0PhPh1 ZDROJ FILTR ~30V PØEPÌ OVÁ ~4V OCHRANA ~30V F1 EL F ENT Okruh PT 3. sedmice Okruh PT 4. sedmice * (411) x A1 0V 3 0V Cr U1 U0PhPh10V Un ZDROJ dle poètu termopohonù: 30V/4V/0VA 30V/4V/40VA 30V/4V/60VA 30V/4V/100VA 30V/4V/15VA V U0 U1 0V Cr Ph1 Ph 0V Un k další RJ Na øídící jednotce propojte kteroukoliv svorku 0V se svorkou 0V na MFK. 1,, 3, 4 okruhy (linky) pro pøipojení PTnebo ÈV nebo PTTUV, zapojit 1 a 4 okruhy dle potøeby. Na ka dý okruh je mo né pøipojit 1 a 7 PT. Cr ovládání èerpadla a spínaèe kotle nebo ovládání pouze èerpadla nebo spínaèe kotle propojit v pøípadì vyu ívání ovládání èerpadla nebo kotle U0, U1 pro pøipojení k PC nepropojovat U0 a U1 mezi MFK a RJ pou ívá se pro verze 7, 14(8) U (GU) Ph1, Ph nepou ívá se Un 0V napájení; musí být propojeno v dy mezi øídící jednotkou RJ a multifunkèní krabicí MFK musí být propojeno v dy mezi øídící jednotkou RJ a multifunkèní krabicí MFK napájení PT nebo K, P pøipojení pro signalizaci pøetopení a nedotopení kotle MIT (pro kotle na pevná paliva), pokud se zapojí MIT na MFK, musí se odstranit propojka P v MFK Pokud svorky P nebudou propojeny a nebude pøipojen MIT, MFK bude nefunkèní!! Nutno propojit svorky P drátovou propojkou!! POZOR!!! Cr se propojuje pokud chcete z øídící jednotky øídit èerpadlo i kotel, nebo pouze èerpadlo nebo pouze kotel. 14 propojit tolik okruhù a ty okruhy, které se budou pou ívat * A1 prùøez vodièe min. 0,19 mm Datum : RJMFKP.cdr

5 0 5.1 Montá ní schéma propojení øídící jednotky s rozboèovaèem a usmìròovaèem na DIN lištu øídící jednotka HELIA Okruh PT 4. sedmice ERROR IPP PP Okruh PT 3. sedmice Okruh PT. sedmice Okruh PT 1. sedmice F1 EL F ENT 1 0V 4V 0V 4V 3 0V 4V 4 0V 4V V U0 U1 0V Cr Ph1 Ph 0V Un ras o spol. s r.o. ROZBOÈOVAÈ R D G =4V 4V 0V UN 0V CR 0V CR 4V *(411)xA1 pro K nebo RÈK prùøez vodièe min. 0,75 mm usmìròovaè UMD ZDROJ ~ ~4V ~30V FILTR PØEPÌ OVÁ OCHRANA ~30V ~ ZDROJ dle poètu termopohonù: 30V/4V/0VA 30V/4V/40VA 30V/4V/60VA 30V/4V/100VA 30V/4V/15VA * A1 prùøez vodièe min. 0,19 mm * A sí ový kabel min. prùøez 0,5 mm Datum : RJRUDIN.cdr

6 1 5. Montá ní schéma propojení øídící jednotky HELIA 7 L (U) s rozboèovaèemusmìròovaèem RUM G øídící jednotka HELIA ERROR IPP PP Pozn. k PC se mù ete pøipojit interfacem pouze pøímo na RJ PC F1 EL F ENT interface V U0 U1 0V Cr Ph1 Ph 0V Un * 37 x A1 RUM G rozboèovaèusmìròovaè 0V UN 1 Cr 1 Cr Okruh PT 1. sedmice Okruh PT. sedmice ZDROJ ~4V ~30V FILTR PØEPÌ OVÁ OCHRANA ~30V Na øídící jednotce propojte kteroukoliv svorku 0V se svorkou na UM. 1, okruhy pro pøipojení PT, zapojit 1 a okruhy dle potøeby. Na ka dý okruh je mo né pøipojit 1 a 7 PT, max. 7 PT Cr (C1) ovládání èerpadla a spínaèe kotle nebo ovládání pouze èerpadla nebo spínaèe kotle propojit v pøípadì vyu ívání ovládání èerpadla nebo kotle U0, U1 pro pøipojení k PC pou ívá se pro verzi 7 U Un 0V napájení; musí být propojeno v dy mezi øídící jednotkou RJ a rozboèovaèemusmìròovaèem RUM G musí být propojeno v dy mezi øídící jednotkou RJ a rozboèovaèemusmìròovaèem RUM G napájení PT nebo K ZDROJ dle poètu termopohonù: 30V/4V/0VA 30V/4V/40VA 30V/4V/60VA 30V/4V/100VA 30V/4V/15VA POZOR!!! Cr se propojuje pokud chcete z øídící jednotky øídit èerpadlo i kotel, nebo pouze èerpadlo nebo pouze kotel. 1 propojit tolik okruhù a ty okruhy, které se budou pou ívat * A1 prùøez vodièe min. 0,19 mm Datum : RJUM1.cdr

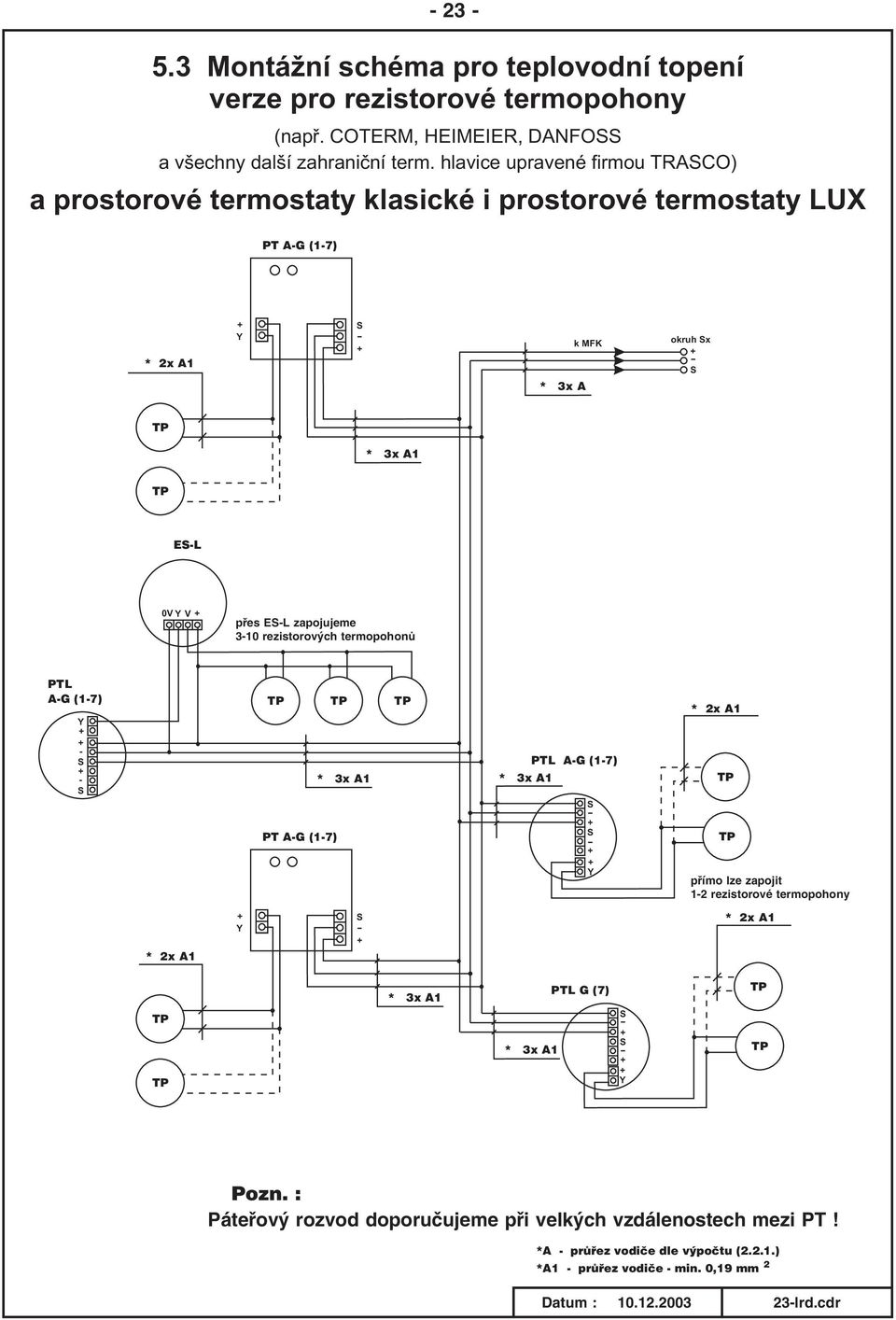

7 5.3 Montá ní schéma pro teplovodní topení verze pro rezistorové termopohony (napø. COTERM, HEIMEIER, DANFO a všechny další zahranièní term. hlavice upravené firmou TRACO) a prostorové termostaty klasické i prostorové termostaty LUX PT AG (17) vè. mo nosti ovládání okenním kontaktem okruh x * 3x A PTL AG (17) V klidové poloze kontakt sepnutý. Pøi otevøení okna se kontakt rozepne a je dán pokyn k vypnutí radiátoru. Èervená LED svítí trvale. Na øídící jednotce se zobrazuje teplota støídavì, vyšší ne 4 C, po komunikaci. Napø. : 1. komunikace. komunikace 4,5 C 7 C 9,5 C 3 C okenní kontakt vorky pro okenní kontakt: výstup z procesoru (PIN11) Okenní kontakt 0V PTL GOK [AG (17)] Okenní kontakt PTG POK [AG(17)] okenní kontakt Okenní 0V 0V kontakt PTL G (7) Pozn. : jeli jako poslední zapojen PTL, potom jsou zapojeny pouze vstupní svorky a výstupní zùstanou nezapojeny. *A prùøez vodièe dle výpoètu (..1.) *A1 prùøez vodièe min. 0,19 mm Datum : LRD1POK.cdr

8 3 5.3 Montá ní schéma pro teplovodní topení verze pro rezistorové termopohony (napø. COTERM, HEIMEIER, DANFO a všechny další zahranièní term. hlavice upravené firmou TRACO) a prostorové termostaty klasické i prostorové termostaty LUX PT AG (17) * 3x A okruh x EL 0V V pøes EL zapojujeme 310 rezistorových termopohonù PTL AG (17) PT AG (17) PTL AG (17) pøímo lze zapojit 1 rezistorové termopohony PTL G (7) Pozn. : Páteøový rozvod doporuèujeme pøi velkých vzdálenostech mezi PT! *A prùøez vodièe dle výpoètu (..1.) *A1 prùøez vodièe min. 0,19 mm Datum : lrd.cdr

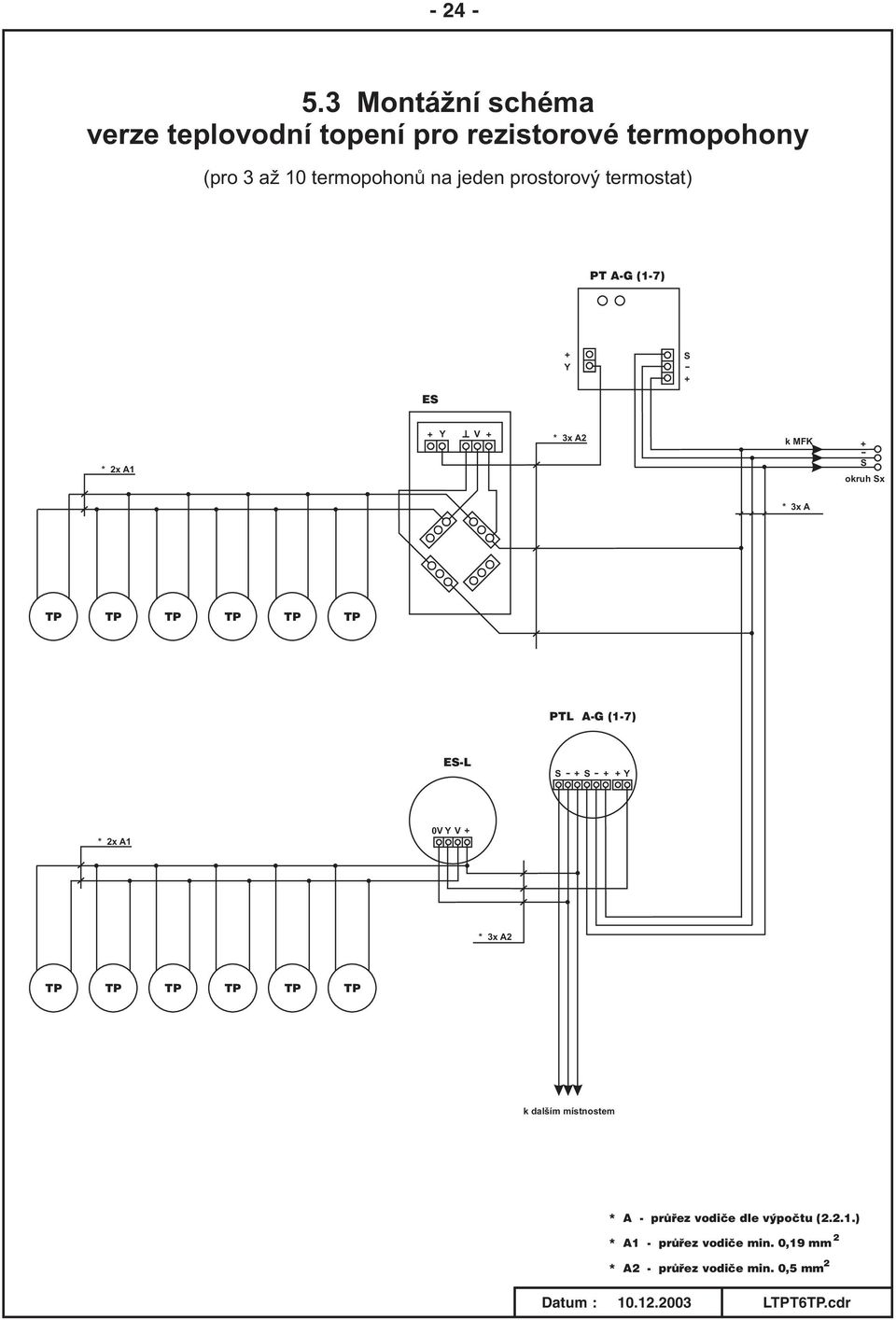

9 4 5.3 Montá ní schéma verze teplovodní topení pro rezistorové termopohony (pro 3 a 10 termopohonù na jeden prostorový termostat) PT AG (17) E V * 3x A okruh x * 3x A PTL AG (17) EL 0V V * 3x A k dalším místnostem * A prùøez vodièe dle výpoètu (..1.) * A1 prùøez vodièe min. 0,19 mm * A prùøez vodièe min. 0,5 mm Datum : LT6.cdr

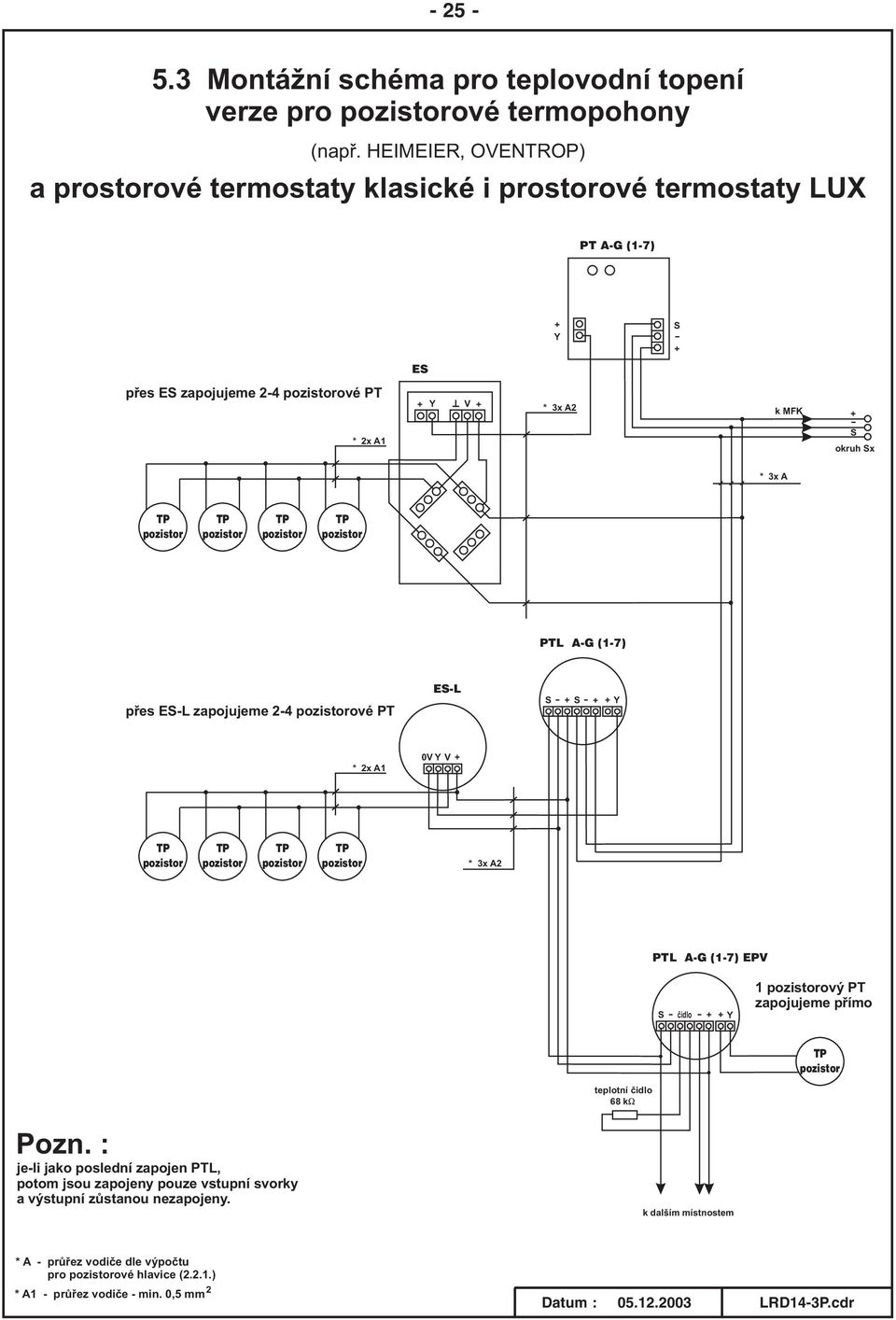

10 5 5.3 Montá ní schéma pro teplovodní topení verze pro ové termopohony (napø. HEIMEIER, OVENTROP) a prostorové termostaty klasické i prostorové termostaty LUX PT AG (17) E pøes E zapojujeme 4 ové PT V * 3x A okruh x * 3x A PTL AG (17) pøes EL zapojujeme 4 ové PT EL 0V V * 3x A PTL AG (17) EPV èidlo 1 ový PT zapojujeme pøímo teplotní èidlo 68 k Pozn. : jeli jako poslední zapojen PTL, potom jsou zapojeny pouze vstupní svorky a výstupní zùstanou nezapojeny. k dalším místnostem * A prùøez vodièe dle výpoètu pro ové hlavice (..1.) * A1 prùøez vodièe min. 0,5 mm Datum : LRD143P.cdr

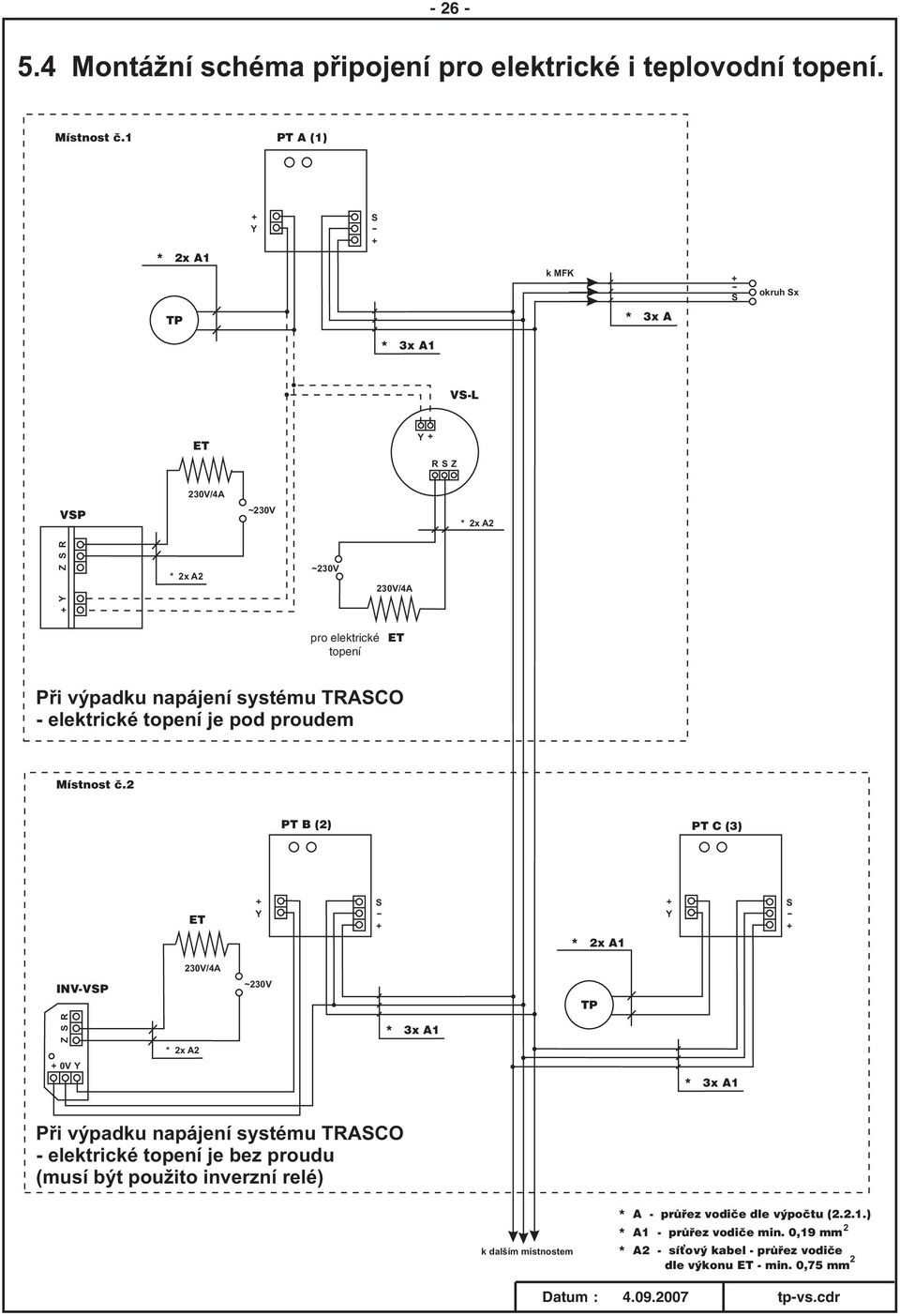

11 6 5.4 Montá ní schéma pøipojení pro elektrické i teplovodní topení. Místnost è.1 PT A (1) okruh x * 3x A VL R Z 30V/4A VP ~30V * x A R Z * x A ~30V 30V/4A pro elektrické topení Pøi výpadku napájení systému TRACO elektrické topení je pod proudem Místnost è. PT B () PT C (3) 30V/4A INVVP ~30V R Z * x A 0V Pøi výpadku napájení systému TRACO elektrické topení je bez proudu (musí být pou ito inverzní relé) k dalším místnostem * A prùøez vodièe dle výpoètu (..1.) * A1 prùøez vodièe min. 0,19 mm * A sí ový kabel prùøez vodièe dle výkonu min. 0,75 mm Datum : tpvs.cdr

12 7 U ití : Klasické provedení: 5.5 PPN a PPND Podøízený skupinový spínaè s procesorem a s pøepínaèem pro spínání ových termopohonù () nebo výkonových spínaèù V, pøedevším pro podlahové vytápìní teplovodní nebo elektrické PPN k PT ON A B C D E F G VŠE INVERE V 0V Na 1 adresu lze pøipojit 1 a 4 ové termopohony Montá : (V) (V) (V) (V) (V) Je mo no instalovat pøímo do rozdìlovaèù pro teplovodní vytápìní nebo elektrorozvadìèù pro elektrické vytápìní. Provedení na DIN lištu: (V) (V) (V) (V) (V) Na 1 adresu lze pøipojit 1 a 4 ové termopohony A B C D E F ON INVERE A B C D E F G VŠE k PT PROVOZ 0V G 7 Funkce PPN a PPND: 1) PPN umo òuje regulaci topení v zimì a regulaci chlazení v létì pou ití INVERE ) Umo òuje pou ití ových termopohonù ve funkci bez proudu zavøeno u ití 3) INVERE (obrácená funkce) pøepínaèi lze invertovat jednotlivé adresy nebo všechny adresy jedním pøepínaèem Pozor : INVERE pøi pou ití PPN a PPND je nutné, aby v PT byl pøipojen odpor R, nejlépe 5k6 pokud nebude pøipojen bude RJ hlásit "chybu"! Datum : PPN.cdr

13 8 5.6 Montá ní schéma pro kombinované teplovodní topení klasické a podlahové (napø. COTERM, HEIMEIER, DANFO a všechny další zahranièní term. hlavice upravené firmou TRACO) a prostorové termostaty klasické i prostorové termostaty LUX PTG D(4) * x A3 Pozn. : jeli jako poslední zapojen PTL, potom jsou zapojeny pouze vstupní svorky a výstupní zùstanou nezapojeny. k dalším místnostem PTL AG (17) PT G A(1) Pozor : Pokud nebude v PT pøipojen nebo odpor (5k6) bude RJ hlásit "chybu"!!! PTLG B() PPN * 3 x A1 A B C D E F G VŠE INVERE V 0V * 3 x A MFK * xa * xa okruh x ový ový pro podlahové topení v místn. è.1 pro podlahové topení v místn. è. * A prùøez vodièe dle výpoètu pro ové hlavice (..1.) * A1 prùøez vodièe dle výpoètu pro rezistorové hlavice * A prùøez vodièe min. 0,5 mm * A3 prùøez vodièe min. 0,19 mm Datum : LRD143.cdr

14 9 5.6 Montá ní schéma pro kombinované teplovodní topení klasické a podlahové v jedné místnosti s vyu itím dvouadresných prostorových termostatù PT GP, PTL GP (PT GP3, PTL GP3) Bli ší informace o dvouadresných PT naleznete na str. 1 a 14. PT GP AB(1) místn. è.1 0V 0V TER 5V * x A3 k dalším místnostem místn. è. PTL GP CD(34) PPN * 3 x A1 A B C D E F G VŠE INVERE V 0V * 3 x A MFK * xa * xa okruh x ový ový pro podlahové topení v místn. è.1 pro podlahové topení v místn. è. * A prùøez vodièe dle výpoètu pro ové hlavice (..1.) * A1 prùøez vodièe dle výpoètu pro rezistorové hlavice * A prùøez vodièe min. 0,5 mm * A3 prùøez vodièe min. 0,19 mm Datum : ptgp.cdr

15 Montá ní schéma verze 1 pro teplovodní podlahové topení Mìøení teploty v místnosti 1 Mìøení teploty v místnosti Mìøení teploty v místnosti 3 PTG A PTLG B PTLG C k dalším místnostem k dalším místnostem Pozor : Pokud nebude v PT pøipojen R (5k6) bude RJ hlásit "chybu"!!! PPN A B C D E F G VŠE INVERE V 0V * xa * 3xA * xa * xa ový pro teplovodní topení ový pro teplovodní topení ový pro teplovodní topení MFK okruh x! PP umo òuje regulaci topení v zimì a regulaci chlazení v létì! Pozn. : 1) P lze umístit v rozdìlovaèi ) Existuje varianta P pro DIN lišty * A prùøez vodièe dle výpoètu pro ové hlavice (..1.) * A1 prùøez vodièe min. 0,19 mm * A prùøez vodièe min. 0,5 mm Datum : L8PT1.cdr

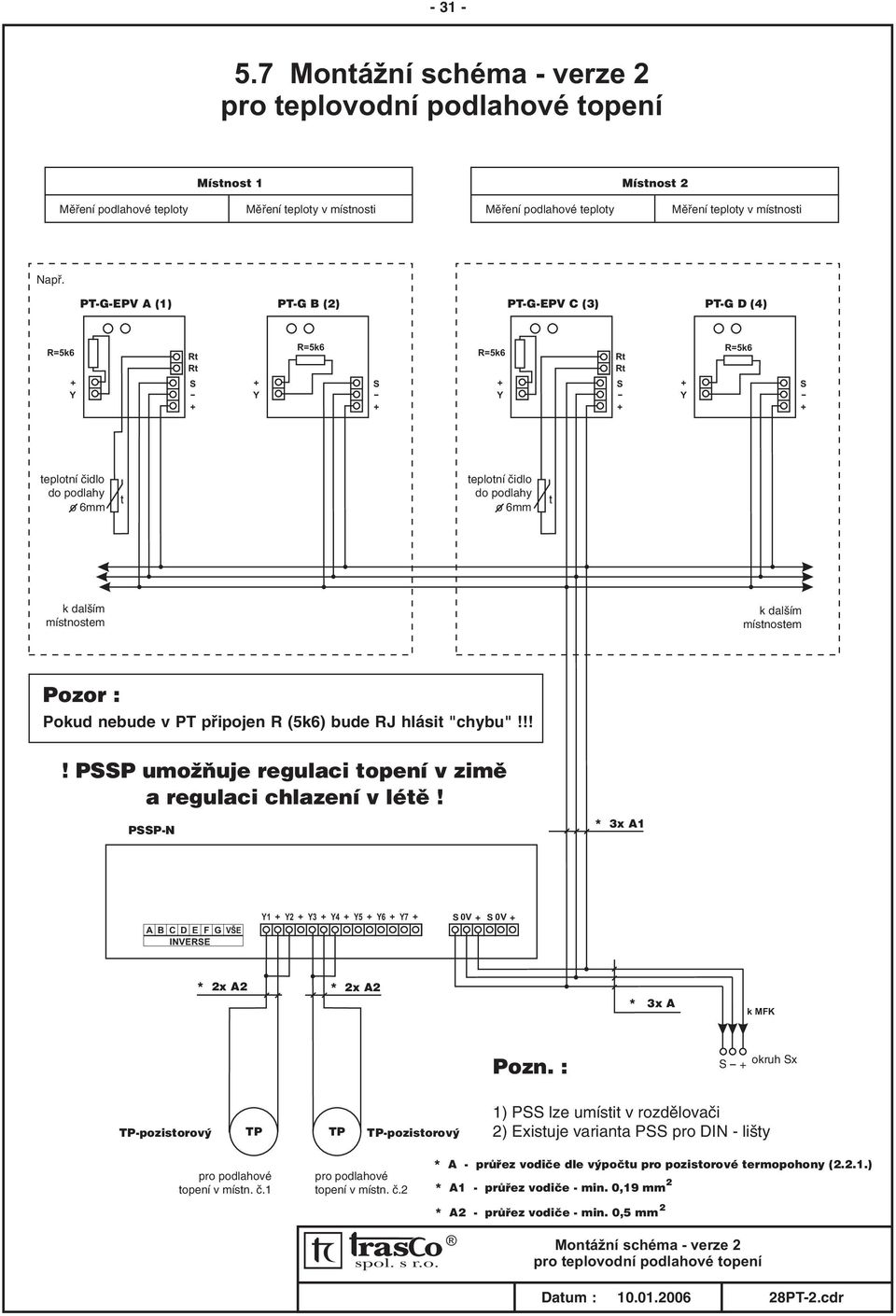

16 Montá ní schéma verze pro teplovodní podlahové topení Místnost 1 Místnost Mìøení podlahové teploty Mìøení teploty v místnosti Mìøení podlahové teploty Mìøení teploty v místnosti Napø. PTGEPV A (1) PTG B () PTGEPV C (3) PTG D (4) teplotní èidlo do podlahy o 6mm t teplotní èidlo do podlahy o 6mm t k dalším místnostem k dalším místnostem Pozor : Pokud nebude v PT pøipojen R (5k6) bude RJ hlásit "chybu"!!!! PP umo òuje regulaci topení v zimì a regulaci chlazení v létì! PPN A B C D E F G VŠE INVERE V 0V * x A * x A * 3x A Pozn. : okruh x ový ový 1) P lze umístit v rozdìlovaèi ) Existuje varianta P pro DIN lišty pro podlahové topení v místn. è.1 pro podlahové topení v místn. è. ras o spol. s r.o. * A prùøez vodièe dle výpoètu pro ové termopohony (..1.) * A1 prùøez vodièe min. 0,19 mm * A prùøez vodièe min. 0,5 mm Montá ní schéma verze pro teplovodní podlahové topení Datum : PT.cdr

17 3 5.7 Montá ní schéma verze 3 pro elektrické i teplovodní podlahové topení Pozn. : 1) P a V lze umístit v rozdìlovaèi nebo v rozvadìèi ) Existuje varianta P a V pro DIN lišty! Pøipojení na 30V smí provádìt osoba znalá s vyšší kvalifikací, pøezkoušená dle vyhlášky è.50 min. 6! Místnost 1 Místnost Mìøení podlahové teploty Mìøení teploty v místnosti Mìøení podlahové teploty Mìøení teploty v místnosti Napø. PTGEPV A PTG B PTGEPV C PTG D teplotní èidlo do podlahy o 6mm t teplotní èidlo do podlahy o 6mm t k dalším místnostem k dalším místnostem elektrické topení teplovodní topení Pozor : Pokud nebude v PT pøipojen R (5k6) bude RJ hlásit "chybu"!!! PPN * 3xA1 A B C D E F G VŠE INVERE V 0V VP 30V/4A ~30V * xa okruh 3 okruh * 3xA R Z * x A3 * xa1 ový MFK okruh 4 pro podlahové topení v místn. è. * A prùøez vodièe dle výpoètu pro ové termopohony (..1.) * A1 prùøez vodièe min. 0,19 mm * A prùøez vodièe min. 0,5 mm * A3 sí ový kabel, prùøez dle výkonu min. 0,75 mm Datum : cdr

18 33 ový 5.7 Montá ní schéma verze 3 pro teplovodní podlahové topení nebo elektrické podlahové topení s hlídaèem teploty podlahy H hlídaè teploty podlahy PTL AG (17) * 3x A teplotní èidlo 10k do podlahy o 6mm t trimr pro nastavení teploty (cca 040 C) okruh x PT AG (17) VP R Z * x A 30V/4A ~30V H hlídaè teploty podlahy trimr pro nastavení teploty (cca 040 C) teplotní èidlo 10k do podlahy o 6mm t VL R Z PT AG (17) * x A H hlídaè teploty podlahy ~30V 30V/4A teplotní èidlo 10k do podlahy o 6mm t trimr pro nastavení teploty (cca 040 C) k dalším místnostem * A prùøez vodièe dle výpoètu (..1.) Pozn.: H hlídá pøednostnì teplotu podlahy v rozmezí cca 040 C nastavuje se manuálnì. Nelze pou ít s P. * A1 prùøez vodièe min. 0,19 mm * A sí ový kabel prùøez dle výkonu min. 0,75 mm Datum : PTDUO.cdr

19 Montá ní schéma pøipojení øízení ohøevu nebo chlazení [napø. teplé u itkové vody (TUV)] Urèeno : pro èasoteplotní øízení ohøevu/chlazení 0 95 C zapínáním/vypínáním èerpadla nebo elektricky ovládaného ventilu nebo pøímého elektrického ohøevu nebo ventilátoru! Pøipojení na 30V smí provádìt osoba znalá s vyšší kvalifikací, pøezkoušená dle vyhlášky è.50 min. 6! PT AG (17) * 3x A okruh x PT TUV teplotní èidlo pro TUV o 6mm t PT TUV teplotní èidlo pro TUV o 6mm t VP 30V/4A ~30V 1. Pozn.: Teplotní èidlo (095 C) je pøílo né, fixuje se a teplotnì izoluje na vhodné místo napø. zásobníku TUV.. PTTUV je další adresou øízenou z RJ HELIA G. 3. Existuje varianta PTTUV a V na DIN lištu. R Z * x A k dalším místnostem * A prùøez vodièe dle výpoètu (..1.) * A1 prùøez vodièe min. 0,19 mm * A sí ový kabel prùøez vodièe dle výkonu min. 0,75 mm Datum : RDTUV1.cdr

20 Montá ní schéma pøipojení podøízeného spínaèe PÈ(K) P èerpadla (kotle) pro jednu sedmici PT s mo ností výbìru adres PT, které mají vazbu na èerpadlo (kotel) (Na jednu sedmici lze pøipojit 17 PÈ) Urèeno : pro ovládání pøídavných èerpadel, eventuálnì kotlù, systémem ONOFF napø. vypínání èerpadel pro podlahové vytápìní Mo nost nastavení doby nábìhu èerpadla (kotle) podle druhu pou itých termostatických ventilù.! Pøipojení na 30V smí provádìt osoba znalá s vyšší kvalifikací, pøezkoušená dle vyhlášky è.50 min. 6! PT AG (17) * 3x A okruh x Podøízený spínaè 30V/4A * 3x A 0V PT AG (17) PE N ~30V Èerpadlo PE N ZV A B C D E F G R Z * 3x A PE N ~30V Propojka ZV vorka R k dalším místnostem slou í pro obrácení funkce vyu ití v létì pro chlazení. (Hlídání, aby se nepøekroèila horní teplota).! Pro období topení se propojka ZV nepropojuje! znamená rozpínací kontakt na který doporuèujeme pøipojit èerpadlo nebo kotel, pokud vypadne napájení regulace TRACO zùstane èerpadlo (kotel) pod proudem. Kotel Propojkami AG (4V) * x A (30V) Podøízený spínaè 30V/4A 0V PE N ZV A B C D E F G R Z se urèuje, pro které adresy dané linky (17 pozic AG) je urèeno ovládání pøídavného èerpadla. * A prùøez vodièe dle výpoètu (..1.) * A1 prùøez vodièe min. 0,19 mm * A sí ový kabel min. prùøez 0,5 mm ras o spol. s r.o. Montá ní schéma pøipojení podøízeného spínaèe èerpadla (kotle) PÈ(K)P pro jednu sedmici PT Datum : RDPP.cdr

21 MIN A B C D E F G 0V R Z MIN A B C D E F G 0V R Z Montá ní schéma pøipojení podøízeného spínaèe PÈ(K) P na DIN lištu èerpadla (kotle) pro jednu sedmici PT s mo ností výbìru adres PT, které mají vazbu na èerpadlo (kotel) (Na jednu sedmici lze pøipojit 17 PÈ) Urèeno : pro ovládání pøídavných èerpadel, eventuálnì kotlù, systémem ONOFF napø. vypínání èerpadel pro podlahové vytápìní Mo nost nastavení doby nábìhu èerpadla (kotle) podle druhu pou itých termostatických ventilù.! Pøipojení na 30V smí provádìt osoba znalá s vyšší kvalifikací, pøezkoušená dle vyhlášky è.50 min. 6! PT AG (17) * 3x A okruh x k dalším místnostem Podøízený spínaè 30V/4A * 3x A PE N ~30V Kotel Èerpadlo vorka R (4V) * x A (30V) svorku Z. * A prùøez vodièe dle výpoètu (..1.) * A1 prùøez vodièe min. 0,19 mm * A sí ový kabel min. prùøez 0,5 mm Podøízený spínaè 30V/4A znamená rozpínací kontakt na který doporuèujeme pøipojit èerpadlo nebo kotel, pokud vypadne napájení regulace TRACO zùstane èerpadlo (kotel) pod proudem. Pokud chceme, aby èerpadlo (kotel) po výpadku napájení regulace TRACO zùstaly bez el. napájení pøipojujeme na ras o spol. s r.o. PE N ~30V * 3x A Propojkami AG se urèuje, pro které adresy dané linky (17 pozic AG) je urèeno ovládání pøídavného èerpadla. Propojkami lze nastavit zpo dìní nábìhu èerpadla (kotle) na 5 min, 10 min,15 min. Montá ní schéma pøipojení podøízeného spínaèe èerpadla (kotle) na DIN lištu PÈ(K)P pro jednu sedmici PT Datum : PÈP.cdr

22 s Montá ní schéma pøipojení èasového výkonového spínaèe (ÈV) èasového výkonového spínaèe s procesorem (ÈVP) Urèeno : pro èasové ovládání napájení ~1V~30V systémem ONOFF Napø. : zapínání radia, el. konvice pro ohøev vody, spínání el.motorkù nebo ventilátorù apod.! Pøipojení na 30V smí provádìt osoba znalá s vyšší kvalifikací, pøezkoušená dle vyhlášky è.50 min. 6! PT AG (17) * xa1 * 3x A okruh x Èasový výkonový spínaè ÈVP 0V 4 PT AG (17) ~1 ~30V PE N R Z G F E D C B A (14V) * x A (30V) * xa1 Pozn.: * xa1 1. ÈV je další adresou øízenou z RJHelia PTL AG(17). Existuje varianta ÈV pro DIN lišty. Propojkami 0s, 5,10, 15 min. lze nastavit zpo dìní nábìhu libovolného elektrického spotøebièe. * A prùøez vodièe dle výpoètu (..1.) * A1 prùøez vodièe min. 0,19 mm * A sí ový kabel min. prùøez min. 0,5 mm k dalším místnostem Datum : RDCV1.cdr
