1 MĚŘENÍ AKUSTICKÝCH VELIČIN Ing. Barbora Hrubá, Ing. Jiří Winkler Kat. 225 Pozemní stavitelství 2014

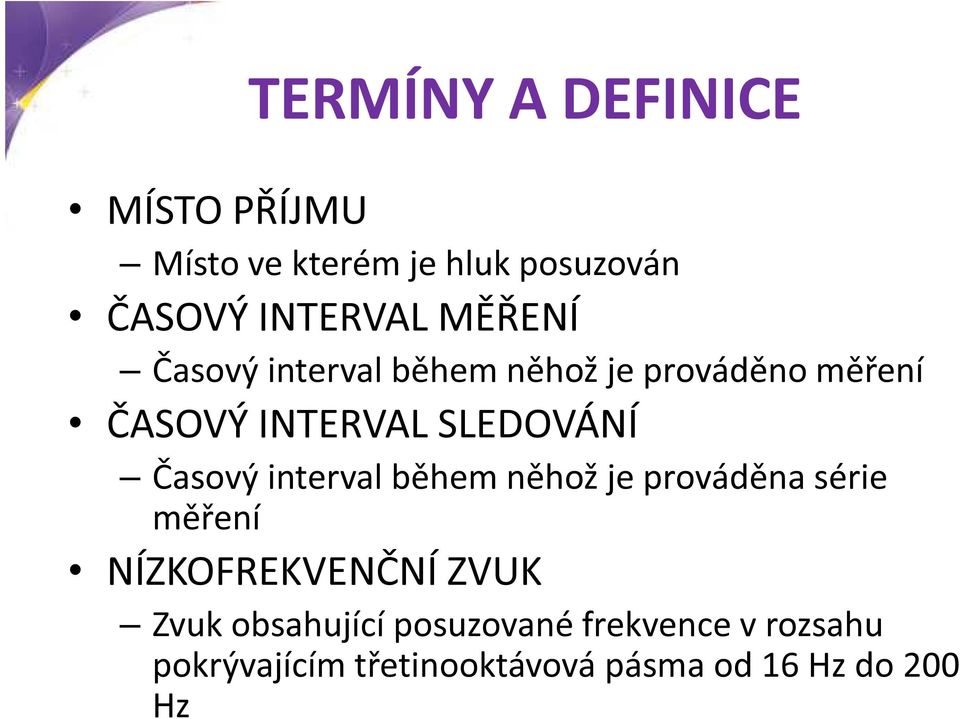

2 TERMÍNY A DEFINICE MÍSTO PŘÍJMU Místo ve kterém je hluk posuzován ČASOVÝ INTERVAL MĚŘENÍ Časový interval během něhož je prováděno měření ČASOVÝ INTERVAL SLEDOVÁNÍ Časový interval během něhož je prováděna série měření NÍZKOFREKVENČNÍ ZVUK Zvuk obsahující posuzované frekvence v rozsahu pokrývajícím třetinooktávová pásma od 16 Hz do 200 Hz

Časový interval během něhož je prováděna série měření NÍZKOFREKVENČNÍ ZVUK Zvuk

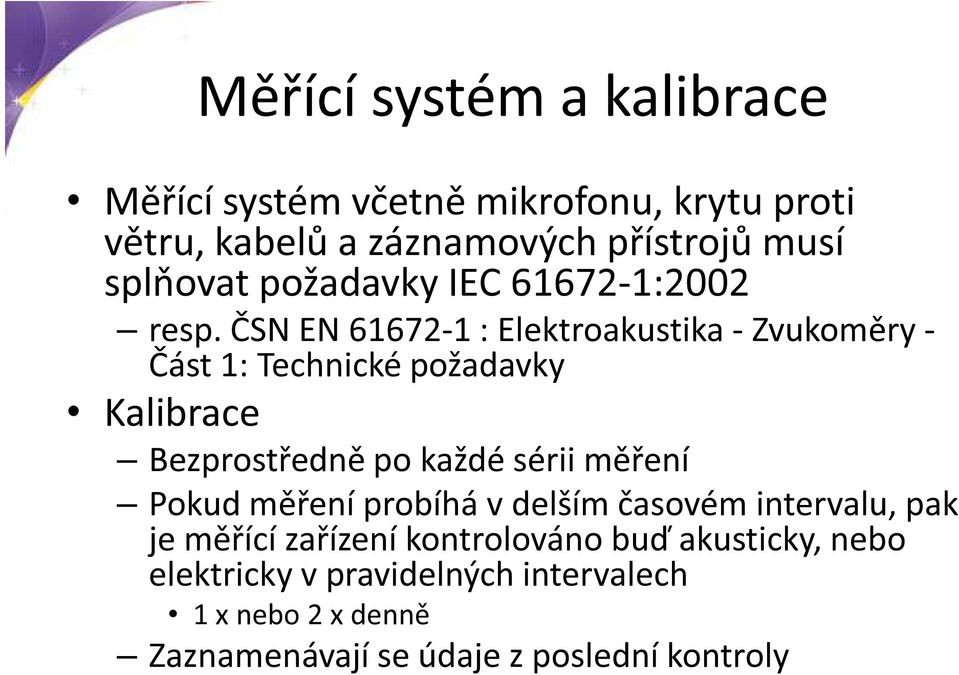

3 Měřící systém a kalibrace Měřící systém včetně mikrofonu, krytu proti větru, kabelů a záznamových přístrojů musí splňovat požadavky IEC :2002 resp. ČSN EN : Elektroakustika - Zvukoměry - Část 1: Technické požadavky Kalibrace Bezprostředně po každé sérii měření Pokud měření probíhá v delším časovém intervalu, pak je měřící zařízení kontrolováno buď akusticky, nebo elektricky v pravidelných intervalech 1 x nebo 2 x denně Zaznamenávají se údaje z poslední kontroly

ČSN EN 61672-1 : Elektroakustika - Zvukoměry - Část 1: Technické požadavky Kalibrace Bezprostředně po každé sérii

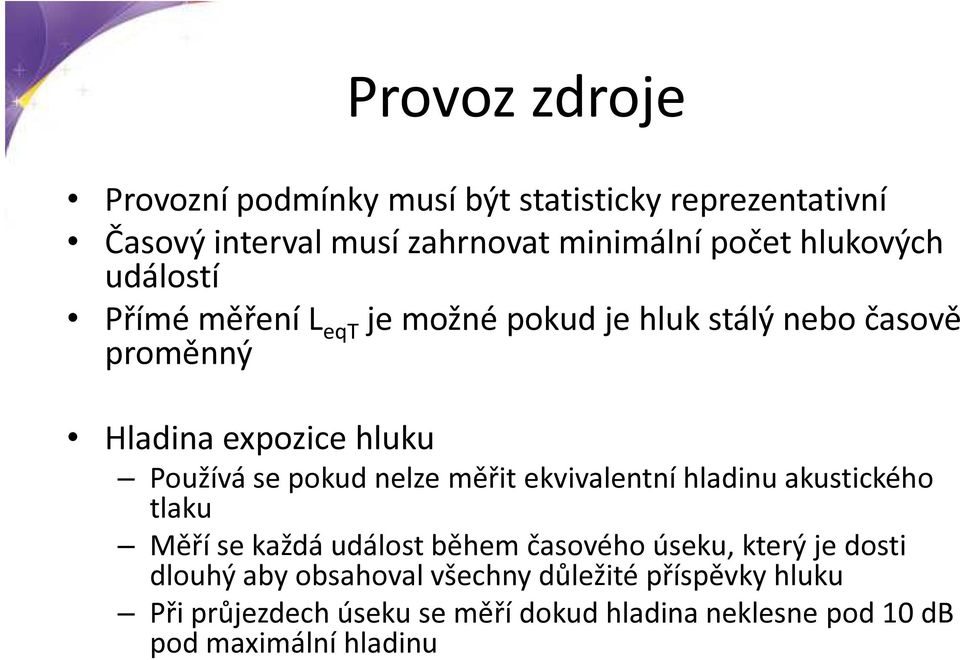

4 Provoz zdroje Provozní podmínky musí být statisticky reprezentativní Časový interval musí zahrnovat minimální počet hlukových událostí Přímé měření L eqt je možné pokud je hluk stálý nebo časově proměnný Hladina expozice hluku Používá se pokud nelze měřit ekvivalentní hladinu akustického tlaku Měří se každá událost během časového úseku, který je dosti dlouhý aby obsahoval všechny důležité příspěvky hluku Při průjezdech úseku se měří dokud hladina neklesne pod 10 db pod maximální hladinu

pokud nelze měřit ekvivalentní hladinu akustického tlaku Měří se každá událost během časového úseku, který je dosti dlouhý

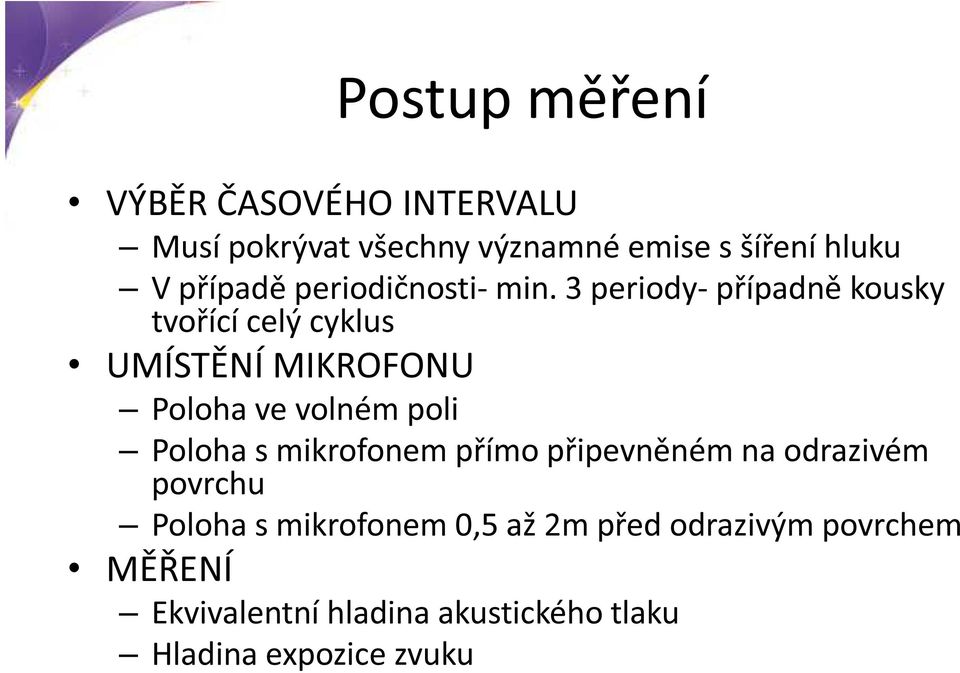

5 Postup měření VÝBĚR ČASOVÉHO INTERVALU Musí pokrývat všechny významné emise s šíření hluku V případě periodičnosti- min. 3 periody- případně kousky tvořící celý cyklus UMÍSTĚNÍ MIKROFONU Poloha ve volném poli Poloha s mikrofonem přímo připevněném na odrazivém povrchu Poloha s mikrofonem 0,5 až 2m před odrazivým povrchem MĚŘENÍ Ekvivalentní hladina akustického tlaku Hladina expozice zvuku

3 periody- případně kousky tvořící celý cyklus UMÍSTĚNÍ MIKROFONU Poloha ve volném poli Poloha s

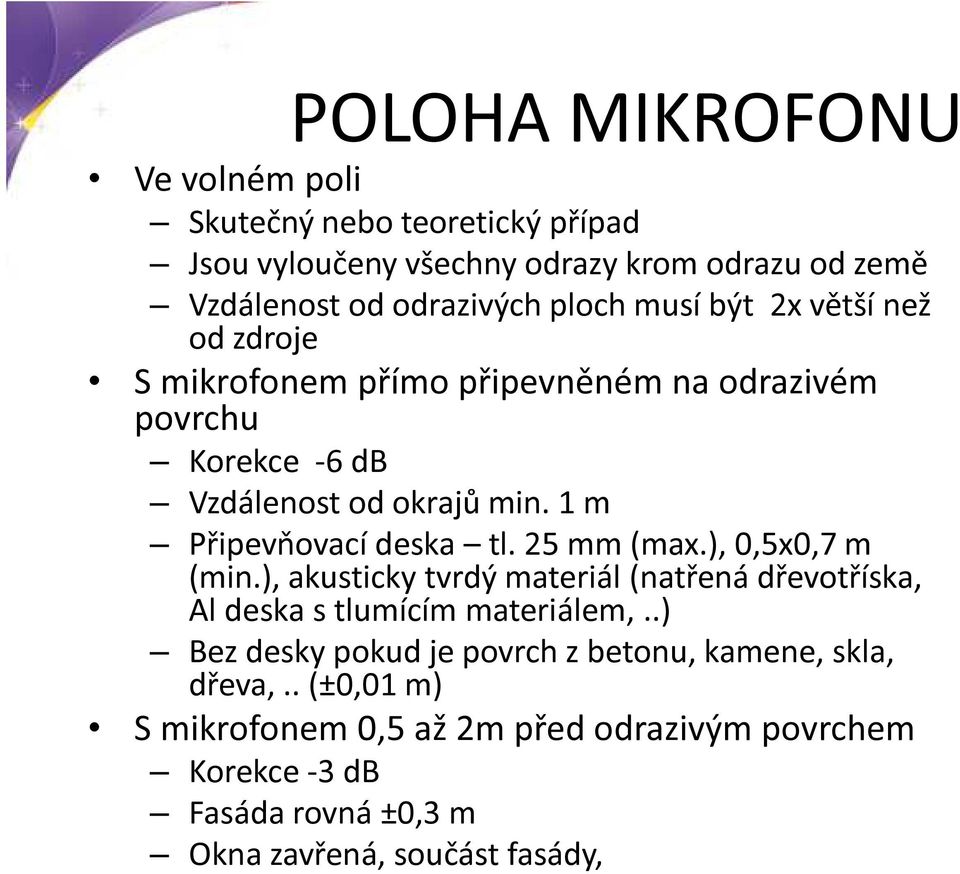

6 POLOHA MIKROFONU Ve volném poli Skutečný nebo teoretický případ Jsou vyloučeny všechny odrazy krom odrazu od země Vzdálenost od odrazivých ploch musí být 2x větší než od zdroje S mikrofonem přímo připevněném na odrazivém povrchu Korekce -6 db Vzdálenost od okrajů min. 1 m Připevňovací deska tl. 25 mm (max.), 0,5x0,7 m (min.), akusticky tvrdý materiál (natřená dřevotříska, Al deska s tlumícím materiálem,..) Bez desky pokud je povrch z betonu, kamene, skla, dřeva,.. (±0,01 m) S mikrofonem 0,5 až 2m před odrazivým povrchem Korekce -3 db Fasáda rovná ±0,3 m Okna zavřená, součást fasády,

1 m Připevňovací deska tl. 25 mm (max.), 0,5x0,7 m (min.), akusticky tvrdý materiál (natřená dřevotříska, Al deska s tlumícím materiálem,.

7 Postup měření

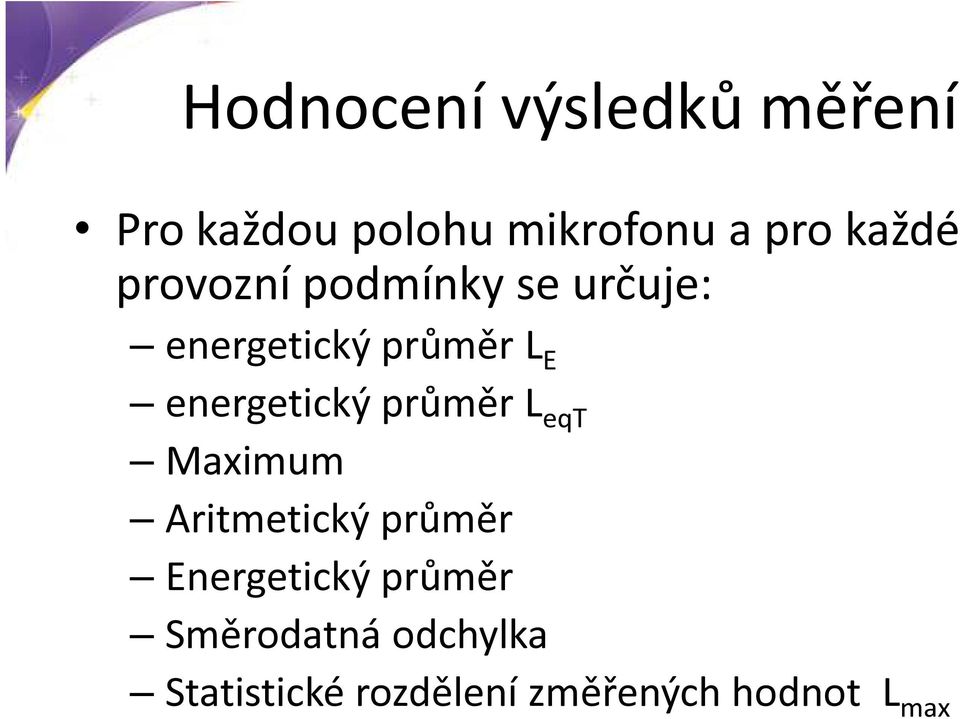

8 Hodnocení výsledků měření Pro každou polohu mikrofonu a pro každé provozní podmínky se určuje: energetický průměr L E energetický průměr L eqt Maximum Aritmetický průměr Energetický průměr Směrodatná odchylka Statistické rozdělení změřených hodnot L max

energetický průměr L eqt Maximum Aritmetický průměr Energetický

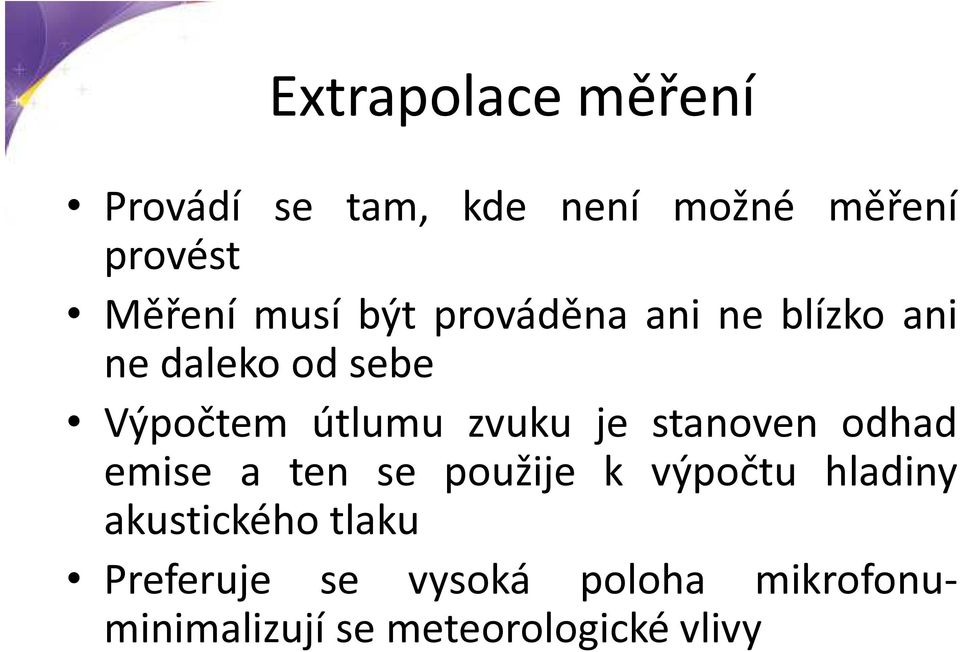

9 Extrapolace měření Provádí se tam, kde není možné měření provést Měření musí být prováděna ani ne blízko ani ne daleko od sebe Výpočtem útlumu zvuku je stanoven odhad emise a ten se použije k výpočtu hladiny akustického tlaku Preferuje se vysoká poloha mikrofonuminimalizují se meteorologické vlivy

zvuku je stanoven odhad emise a ten se použije k výpočtu hladiny

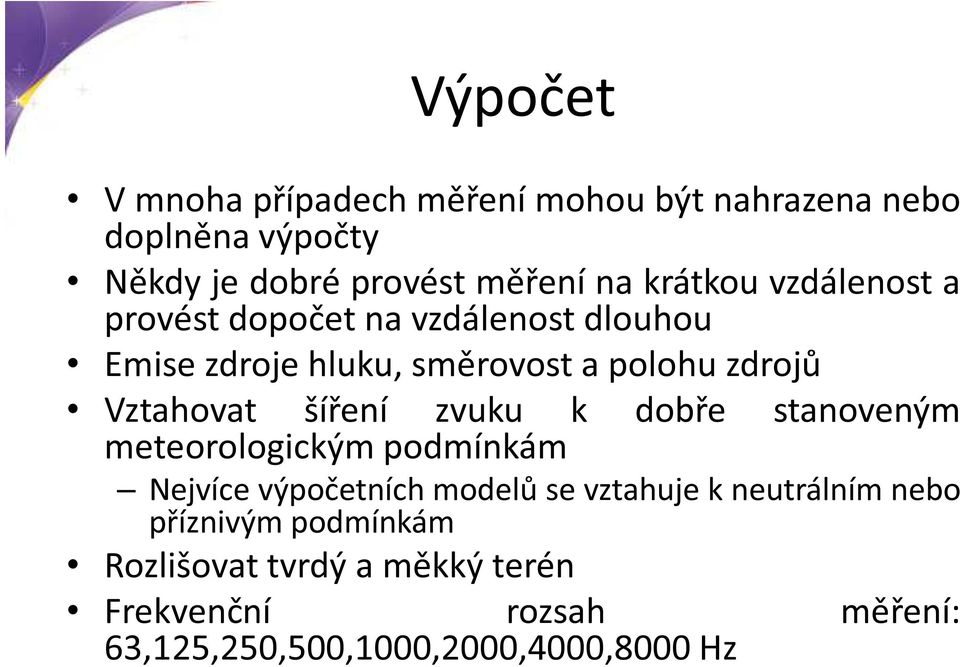

10 Výpočet V mnoha případech měření mohou být nahrazena nebo doplněna výpočty Někdy je dobré provést měření na krátkou vzdálenost a provést dopočet na vzdálenost dlouhou Emise zdroje hluku, směrovost a polohu zdrojů Vztahovat šíření zvuku k dobře stanoveným meteorologickým podmínkám Nejvíce výpočetních modelů se vztahuje k neutrálním nebo příznivým podmínkám Rozlišovat tvrdý a měkký terén Frekvenční rozsah měření: 63,125,250,500,1000,2000,4000,8000 Hz

Vztahovat šíření zvuku k dobře stanoveným meteorologickým podmínkám Nejvíce výpočetních modelů se vztahuje k

11 Záznam o stanovení hluku/ů Pokud to má význam zaznamenávají se následující informace: Referenční časový interval / Dlouhodobý časový interval Dlouhodobý časový interval Měření, přístrojové vybavení, jejich kalibrace a rozmístění, trvání intervalů měření Hodnotící hladiny a složky Popis zdrojů hluku nebo zdrojů zahrnutých v referenčním časovém intervalu Popis provozních podmínek zdroje/ů zvuku Popis posuzované situace, včetně topografie, rozměrů budov a povrchu Popis všech postupů použitých ke korigování zatížení zbytkového zvuku a jeho popis Výsledky odhadů odezvy společnosti na dlouhodobé rušení Popis povětrnostních podmínek během měření, zejména rychlost a směr větru, popis oblačnosti a srážek Pro výpočty prvotní vstupní data a činnosti přijaté k ověření správnosti vstupních dat

zdroje/ů zvuku Popis posuzované situace, včetně topografie, rozměrů budov a povrchu Popis všech postupů použitých ke korigování zatížení zbytkového zvuku a jeho popis Výsledky odhadů odezvy

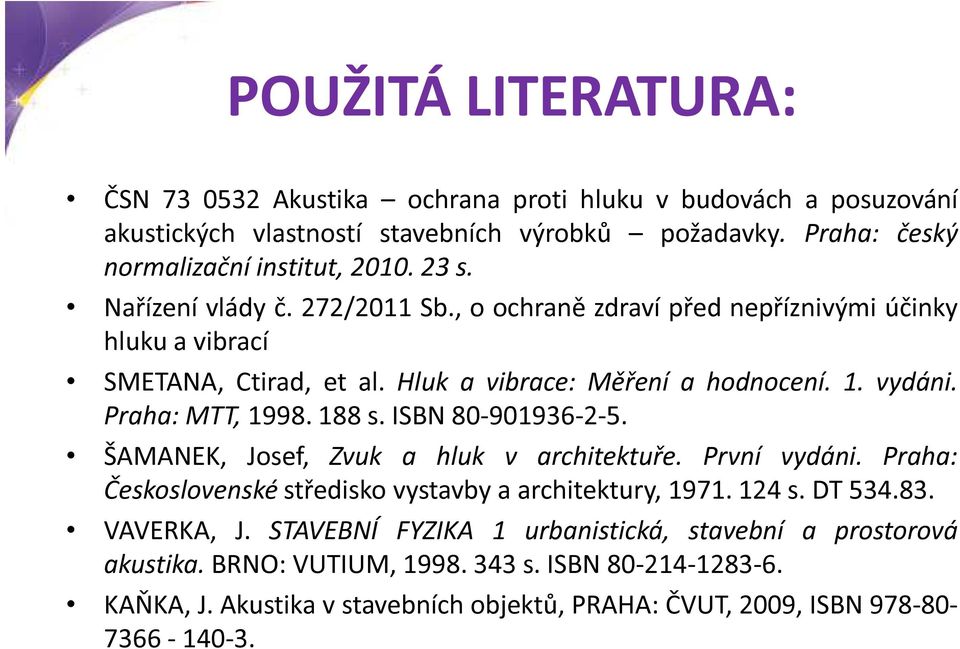

12 POUŽITÁ LITERATURA: ČSN Akustika ochrana proti hluku v budovách a posuzování akustických vlastností stavebních výrobků požadavky. Praha: český normalizační institut, s. Nařízení vlády č. 272/2011 Sb., o ochraně zdraví před nepříznivými účinky hluku a vibrací SMETANA, Ctirad, et al. Hluk a vibrace: Měření a hodnocení. 1. vydáni. Praha: MTT, s. ISBN ŠAMANEK, Josef, Zvuk a hluk v architektuře. První vydáni. Praha: Československé středisko vystavby a architektury, s. DT VAVERKA, J. STAVEBNÍ FYZIKA 1 urbanistická, stavební a prostorová akustika. BRNO: VUTIUM, s. ISBN KAŇKA, J. Akustika v stavebních objektů, PRAHA: ČVUT, 2009, ISBN

ISBN 80-901936-2-5. ŠAMANEK, Josef, Zvuk a hluk v architektuře. První vydáni. Praha: Československé středisko vystavby a architektury, 1971. 124 s. DT 534.83. VAVERKA, J.

13 DĚKUJI ZA POZORNOST
