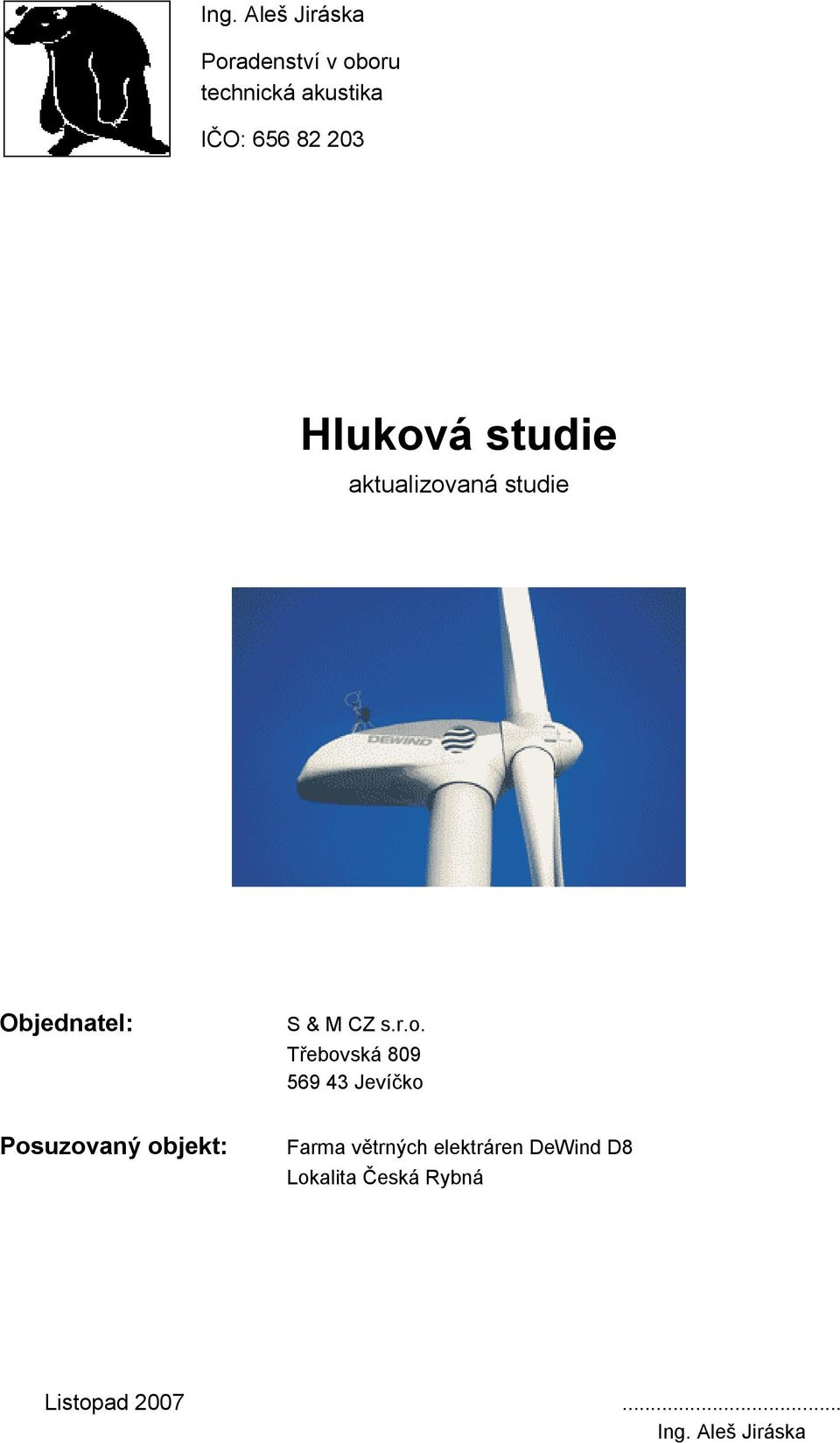

1 Ing. Aleš Jiráska Poradenství v oboru technická akustika IČO: Hluková studie aktualizovaná studie Objednatel: S & M CZ s.r.o. Třebovská Jevíčko Posuzovaný objekt: Farma větrných elektráren DeWind D8 Listopad Ing. Aleš Jiráska

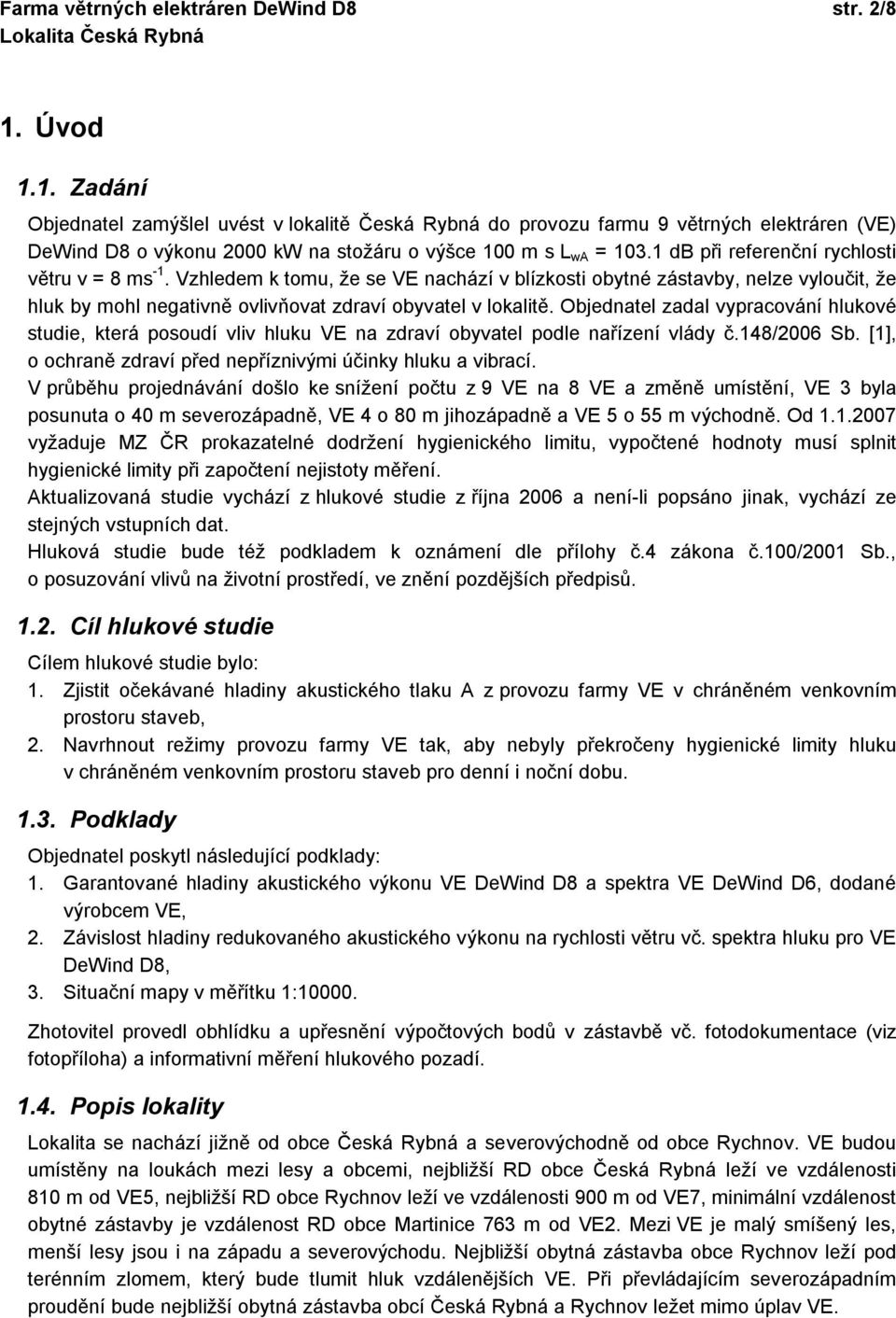

2 Farma větrných elektráren DeWind D8 str. 2/8 1. Úvod 1.1. Zadání Objednatel zamýšlel uvést v lokalitě Česká Rybná do provozu farmu 9 větrných elektráren (VE) DeWind D8 o výkonu 2000 kw na stožáru o výšce 100 m s L wa = db při referenční rychlosti větru v = 8 ms -1. Vzhledem k tomu, že se VE nachází v blízkosti obytné zástavby, nelze vyloučit, že hluk by mohl negativně ovlivňovat zdraví obyvatel v lokalitě. Objednatel zadal vypracování hlukové studie, která posoudí vliv hluku VE na zdraví obyvatel podle nařízení vlády č.148/2006 Sb. [1], o ochraně zdraví před nepříznivými účinky hluku a vibrací. V průběhu projednávání došlo ke snížení počtu z 9 VE na 8 VE a změně umístění, VE 3 byla posunuta o 40 m severozápadně, VE 4 o 80 m jihozápadně a VE 5 o 55 m východně. Od vyžaduje MZ ČR prokazatelné dodržení hygienického limitu, vypočtené hodnoty musí splnit hygienické limity při započtení nejistoty měření. Aktualizovaná studie vychází z hlukové studie z října 2006 a není-li popsáno jinak, vychází ze stejných vstupních dat. Hluková studie bude též podkladem k oznámení dle přílohy č.4 zákona č.100/2001 Sb., o posuzování vlivů na životní prostředí, ve znění pozdějších předpisů Cíl hlukové studie Cílem hlukové studie bylo: 1. Zjistit očekávané hladiny akustického tlaku A z provozu farmy VE v chráněném venkovním prostoru staveb, 2. Navrhnout režimy provozu farmy VE tak, aby nebyly překročeny hygienické limity hluku v chráněném venkovním prostoru staveb pro denní i noční dobu Podklady Objednatel poskytl následující podklady: 1. Garantované hladiny akustického výkonu VE DeWind D8 a spektra VE DeWind D6, dodané výrobcem VE, 2. Závislost hladiny redukovaného akustického výkonu na rychlosti větru vč. spektra hluku pro VE DeWind D8, 3. Situační mapy v měřítku 1: Zhotovitel provedl obhlídku a upřesnění výpočtových bodů v zástavbě vč. fotodokumentace (viz fotopříloha) a informativní měření hlukového pozadí Popis lokality Lokalita se nachází jižně od obce Česká Rybná a severovýchodně od obce Rychnov. VE budou umístěny na loukách mezi lesy a obcemi, nejbližší RD obce Česká Rybná leží ve vzdálenosti 810 m od VE5, nejbližší RD obce Rychnov leží ve vzdálenosti 900 m od VE7, minimální vzdálenost obytné zástavby je vzdálenost RD obce Martinice 763 m od VE2. Mezi VE je malý smíšený les, menší lesy jsou i na západu a severovýchodu. Nejbližší obytná zástavba obce Rychnov leží pod terénním zlomem, který bude tlumit hluk vzdálenějších VE. Při převládajícím severozápadním proudění bude nejbližší obytná zástavba obcí Česká Rybná a Rychnov ležet mimo úplav VE.

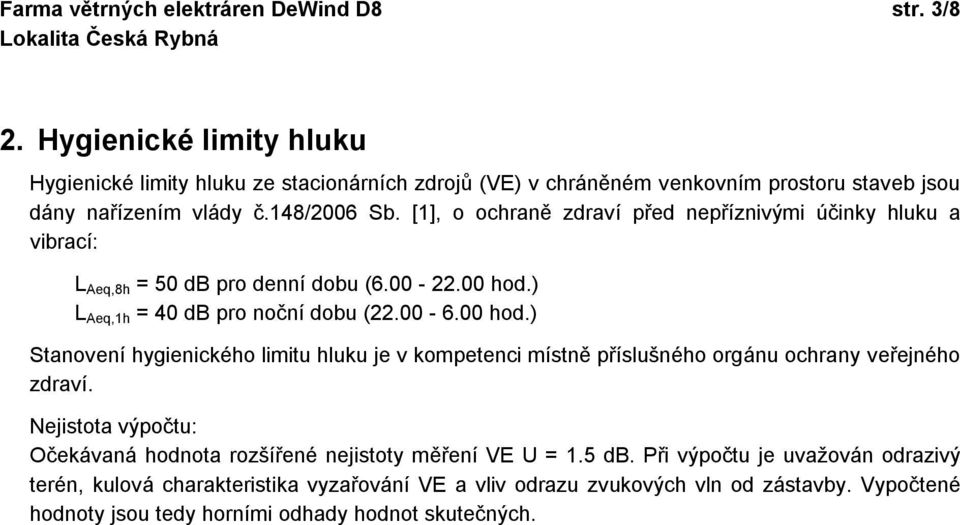

3 Farma větrných elektráren DeWind D8 str. 3/8 2. Hygienické limity hluku Hygienické limity hluku ze stacionárních zdrojů (VE) v chráněném venkovním prostoru staveb jsou dány nařízením vlády č.148/2006 Sb. [1], o ochraně zdraví před nepříznivými účinky hluku a vibrací: L Aeq,8h = 50 db pro denní dobu ( hod.) L Aeq,1h = 40 db pro noční dobu ( hod.) Stanovení hygienického limitu hluku je v kompetenci místně příslušného orgánu ochrany veřejného zdraví. Nejistota výpočtu: Očekávaná hodnota rozšířené nejistoty měření VE U = 1.5 db. Při výpočtu je uvažován odrazivý terén, kulová charakteristika vyzařování VE a vliv odrazu zvukových vln od zástavby. Vypočtené hodnoty jsou tedy horními odhady hodnot skutečných.

4 Farma větrných elektráren DeWind D8 str. 4/8 3. Metodika výpočtu očekávaných hladin akustického tlaku 3.1. Hladiny akustického výkonu VE Emisní hladiny akustického výkonu L wa VE DeWind D8 jsou převzaty z oficiálních údajů výrobce DeWind GmbH Lübeck pro výpočtové účely, datovaných , resp , pro výšku stožáru 100 m: L wa = db při rychlosti větru v = 9 ms -1, měřené ve výšce 10 m Protože spektrum hladiny akustického výkonu VE DeWind D8 není známo, je užito spektrum podobné VE DeWind D6 pro stejnou hladinu akustického výkonu L wa a je uvedeno v příloze 1. Emisní hladiny redukovaného akustického výkonu L wa jsou převzaty jsou převzaty z protokolu z měření akustického výkonu VE vč. spektra, provedeného firmou WIND-consult GmbH Bargeshagen, Německo, datovaného pro výšku stožáru 100 m: L wa = 98.8 db při rychlosti větru v = 8.7 ms -1, měřené ve výšce 10 m (při elektrickém výkonu P N,red = 1305 kw) Tabulky závislostí hladiny akustického výkonu VE na rychlosti větru jsou uvedeny v příloze 1. Hluk VE nemá výrazné tónové složky ve smyslu nařízení vlády č.148/2006 Sb. [1] Provedení výpočtu Výpočet je proveden výpočtovým programem Hluk V této studii jsou uvedeny pouze číselné a grafické výstupy, zadávané objekty a zdrojová data jsou uloženy u zpracovatele studie. Data jsou zadávána do výkresu v měřítku 1: Protože výpočtový program nepracuje s výškovou geometrií terénu, je situace modelována v rovině a útlumy vlivem převýšení terénu jsou uvažovány pouze jako nejistota výpočtu. Výpočtový program zohledňuje pohlcování zvuku v atmosféře, ke kterému dochází zejména při větších vzdálenostech, výpočtem dle ČSN ISO pro teplotu 10 C a relativní vlhkost 70% v oktávových pásmech pro spektrum dané VE. Povrch terénu je modelován alternativně jako pohltivý (letní období), resp. odrazivý (zimní období). Histogram směrů a rychlostí větru není ve výpočtu uvažován, je tedy počítán nejhorší možný stav, kdy VE má kulovou charakteristiku vyzařování, tzn. že všechny VE jsou současně natočeny směrem k výpočtovému bodu. Vypočtené hodnoty jsou tedy horními odhady hodnot skutečných.

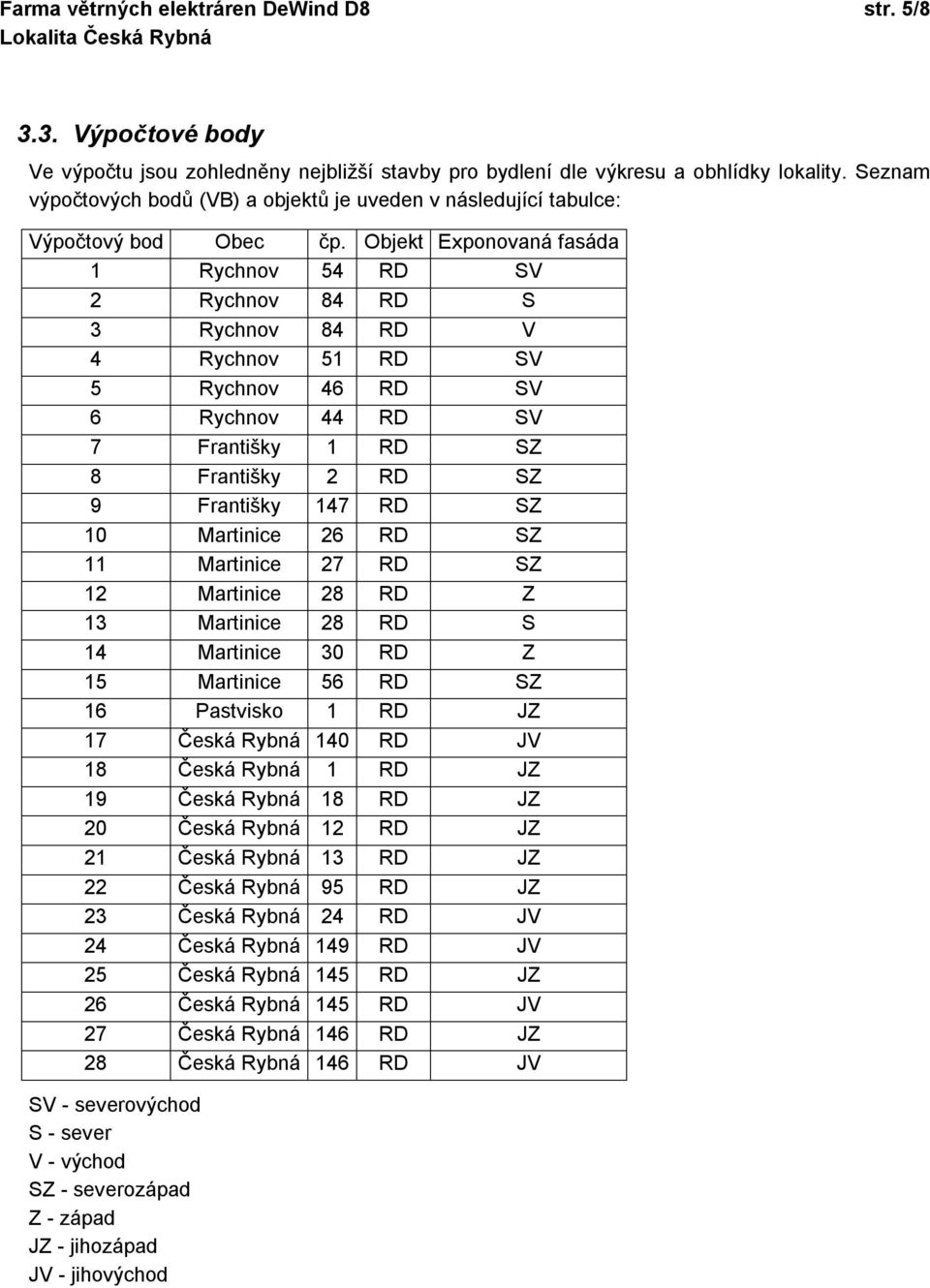

5 Farma větrných elektráren DeWind D8 str. 5/ Výpočtové body Ve výpočtu jsou zohledněny nejbližší stavby pro bydlení dle výkresu a obhlídky lokality. Seznam výpočtových bodů (VB) a objektů je uveden v následující tabulce: Výpočtový bod Obec čp. Objekt Exponovaná fasáda 1 Rychnov 54 RD SV 2 Rychnov 84 RD S 3 Rychnov 84 RD V 4 Rychnov 51 RD SV 5 Rychnov 46 RD SV 6 Rychnov 44 RD SV 7 Františky 1 RD SZ 8 Františky 2 RD SZ 9 Františky 147 RD SZ 10 Martinice 26 RD SZ 11 Martinice 27 RD SZ 12 Martinice 28 RD Z 13 Martinice 28 RD S 14 Martinice 30 RD Z 15 Martinice 56 RD SZ 16 Pastvisko 1 RD JZ 17 Česká Rybná 140 RD JV 18 Česká Rybná 1 RD JZ 19 Česká Rybná 18 RD JZ 20 Česká Rybná 12 RD JZ 21 Česká Rybná 13 RD JZ 22 Česká Rybná 95 RD JZ 23 Česká Rybná 24 RD JV 24 Česká Rybná 149 RD JV 25 Česká Rybná 145 RD JZ 26 Česká Rybná 145 RD JV 27 Česká Rybná 146 RD JZ 28 Česká Rybná 146 RD JV SV - severovýchod S - sever V - východ SZ - severozápad Z - západ JZ - jihozápad JV - jihovýchod

6 Farma větrných elektráren DeWind D8 str. 6/8 4. Číselné hodnoty výpočtů očekávané hladiny akustického tlaku 4.1. Předběžné výpočty Předběžné výpočty hluku VE pro pohltivý (letní období), resp. odrazivý (zimní období) terén ukázaly, že rozdíl při výpočtu je významný až 3.7 db. V kritickém (nejvyšší hladina akustického tlaku) výpočtovém bodě 15 je očekávaná ekvivalentní hladina akustického tlaku A L Aeq,8h = 39.8 db (pohltivý), resp db (odrazivý) pro denní dobu, v režimu s omezením výkonu L wa = 98.8 db (všechny VE) L Aeq,1h = 34.9 db (pohltivý), resp db (odrazivý) pro noční dobu. V dalších odstavcích jsou uváděny výsledky pro odrazivý terén Výsledky pro hluk VE Očekávané ekvivalentní hladiny akustického tlaku A L Aeq,8h pro denní dobu se pohybují v rozpětí db. Kritický je výpočtový bod 15 (Martinice čp. 56) s ekvivalentní hladinou akustického tlaku L Aeq,T = 42.8 db. Hodnoty, resp. izofony ve výšce 3.0 m jsou uvedeny jako stav 1 v příloze 2, resp. v příloze 3. Protože tyto hodnoty nesplňují hygienický limit hluku pro noční dobu je nutné omezit výkon VE - viz odst Omezení výkonu VE je předpokládáno u všech VE na L wa = 98.8 db (P N,red = 1305 kw). Očekávané ekvivalentní hladiny akustického tlaku A L Aeq,1h pro noční dobu se pohybují v rozpětí db. Kritický je výpočtový bod 15 (Martinice čp. 56) s ekvivalentní hladinou akustického tlaku L Aeq,T = 37.7 db. Hodnoty, resp. izofony ve výšce 3.0 m jsou uvedeny jako stav 2 v příloze 2, resp. v příloze 3. Pro detailnější pohled na izofony v okolí obcí jsou na konci přílohy 3 uvedeny izofony pro stav 2 v měřítku 1: pro obce Rychnov, Františky, Martinice a Česká Rybná Závěr Očekávané ekvivalentní hladiny akustického tlaku A L Aeq,T ve výpočtových bodech reprezentujících nejbližší obytnou zástavbu nepřekračují hygienické limity hluku stacionárních zdrojů v chráněném venkovním prostoru staveb pro denní i noční dobu za těchto minimálních předpokladů: pro denní dobu bez omezení výkonu VE (103.7 db) - stav 1 pro noční dobu s omezením výkonu všech VE (98.8 db) - stav 2 Protože v době zpracování hlukové studie nebyly známy měřené hladiny akustického výkonu VE DeWind D8, nelze vyloučit omezení výkonu VE na nižší stupně než ve výpočtu uvažované. Výrobcem garantované hodnoty jsou vyšší než měřené. Případné nastavení ovládacího softwaru pro omezení výkonu VE je vhodné provést až po zkušebním měření hluku po instalaci VE.

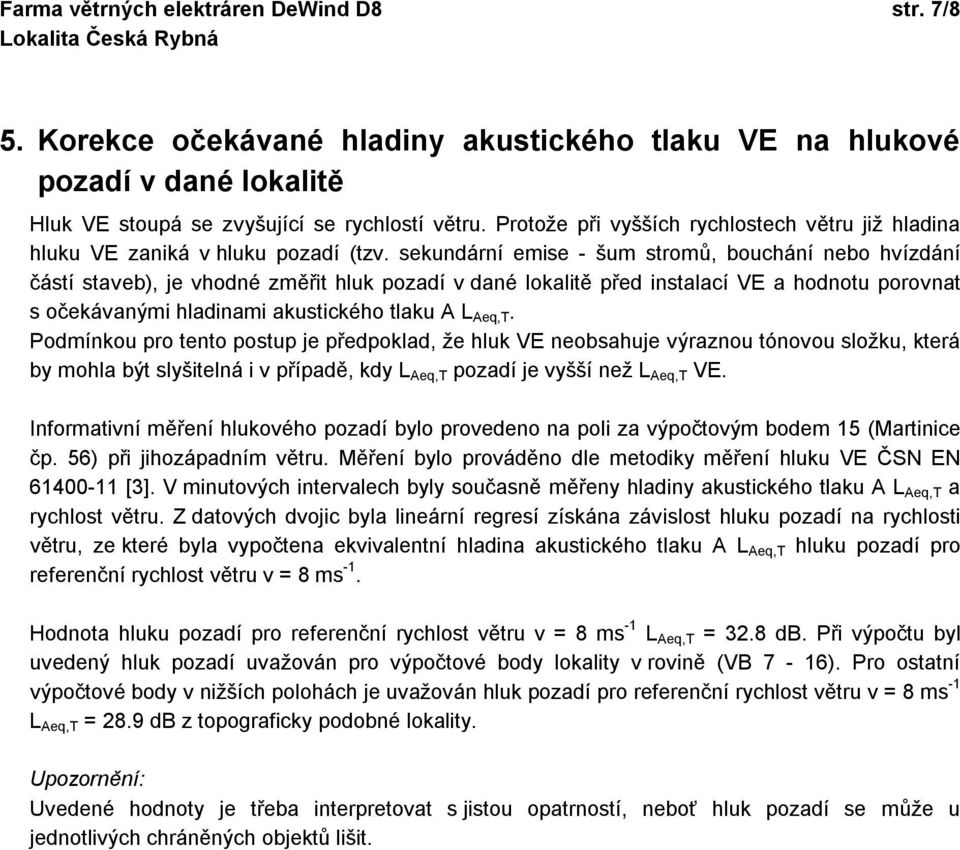

7 Farma větrných elektráren DeWind D8 str. 7/8 5. Korekce očekávané hladiny akustického tlaku VE na hlukové pozadí v dané lokalitě Hluk VE stoupá se zvyšující se rychlostí větru. Protože při vyšších rychlostech větru již hladina hluku VE zaniká v hluku pozadí (tzv. sekundární emise - šum stromů, bouchání nebo hvízdání částí staveb), je vhodné změřit hluk pozadí v dané lokalitě před instalací VE a hodnotu porovnat s očekávanými hladinami akustického tlaku A L Aeq,T. Podmínkou pro tento postup je předpoklad, že hluk VE neobsahuje výraznou tónovou složku, která by mohla být slyšitelná i v případě, kdy L Aeq,T pozadí je vyšší než L Aeq,T VE. Informativní měření hlukového pozadí bylo provedeno na poli za výpočtovým bodem 15 (Martinice čp. 56) při jihozápadním větru. Měření bylo prováděno dle metodiky měření hluku VE ČSN EN [3]. V minutových intervalech byly současně měřeny hladiny akustického tlaku A L Aeq,T a rychlost větru. Z datových dvojic byla lineární regresí získána závislost hluku pozadí na rychlosti větru, ze které byla vypočtena ekvivalentní hladina akustického tlaku A L Aeq,T hluku pozadí pro referenční rychlost větru v = 8 ms -1. Hodnota hluku pozadí pro referenční rychlost větru v = 8 ms -1 L Aeq,T = 32.8 db. Při výpočtu byl uvedený hluk pozadí uvažován pro výpočtové body lokality v rovině (VB 7-16). Pro ostatní výpočtové body v nižších polohách je uvažován hluk pozadí pro referenční rychlost větru v = 8 ms -1 L Aeq,T = 28.9 db z topograficky podobné lokality. Upozornění: Uvedené hodnoty je třeba interpretovat s jistou opatrností, neboť hluk pozadí se může u jednotlivých chráněných objektů lišit.

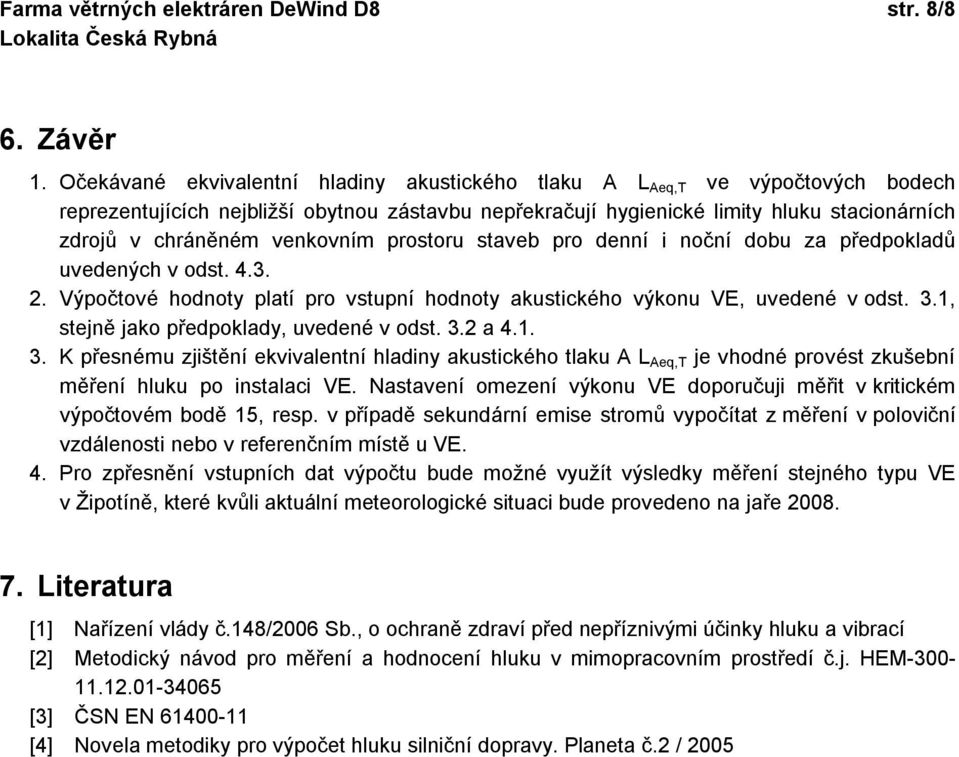

8 Farma větrných elektráren DeWind D8 str. 8/8 6. Závěr 1. Očekávané ekvivalentní hladiny akustického tlaku A L Aeq,T ve výpočtových bodech reprezentujících nejbližší obytnou zástavbu nepřekračují hygienické limity hluku stacionárních zdrojů v chráněném venkovním prostoru staveb pro denní i noční dobu za předpokladů uvedených v odst Výpočtové hodnoty platí pro vstupní hodnoty akustického výkonu VE, uvedené v odst. 3.1, stejně jako předpoklady, uvedené v odst. 3.2 a K přesnému zjištění ekvivalentní hladiny akustického tlaku A L Aeq,T je vhodné provést zkušební měření hluku po instalaci VE. Nastavení omezení výkonu VE doporučuji měřit v kritickém výpočtovém bodě 15, resp. v případě sekundární emise stromů vypočítat z měření v poloviční vzdálenosti nebo v referenčním místě u VE. 4. Pro zpřesnění vstupních dat výpočtu bude možné využít výsledky měření stejného typu VE v Žipotíně, které kvůli aktuální meteorologické situaci bude provedeno na jaře Literatura [1] Nařízení vlády č.148/2006 Sb., o ochraně zdraví před nepříznivými účinky hluku a vibrací [2] Metodický návod pro měření a hodnocení hluku v mimopracovním prostředí č.j. HEM [3] ČSN EN [4] Novela metodiky pro výpočet hluku silniční dopravy. Planeta č.2 / 2005

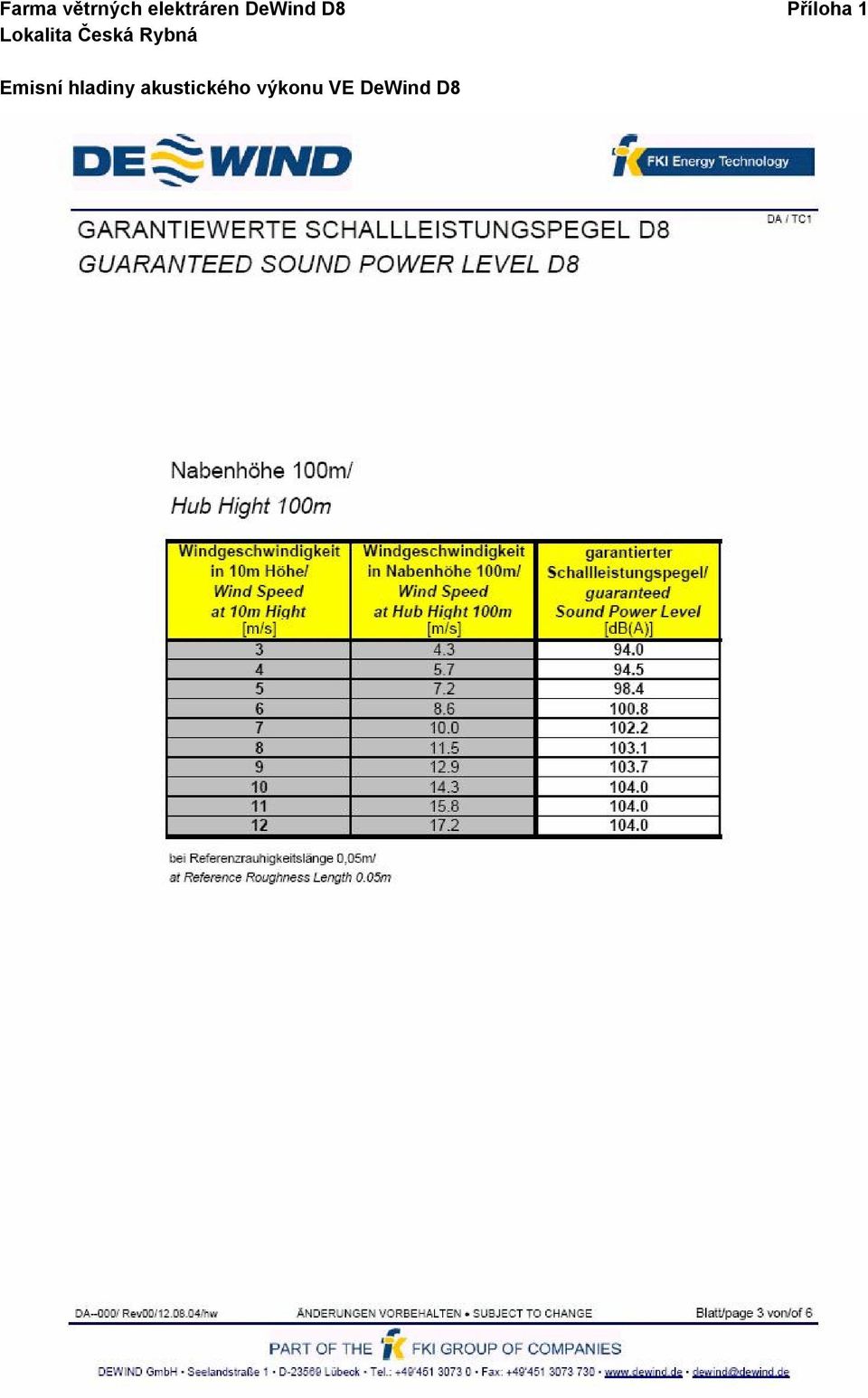

9 Farma větrných elektráren DeWind D8 Příloha 1 Emisní hladiny akustického výkonu VE DeWind D8

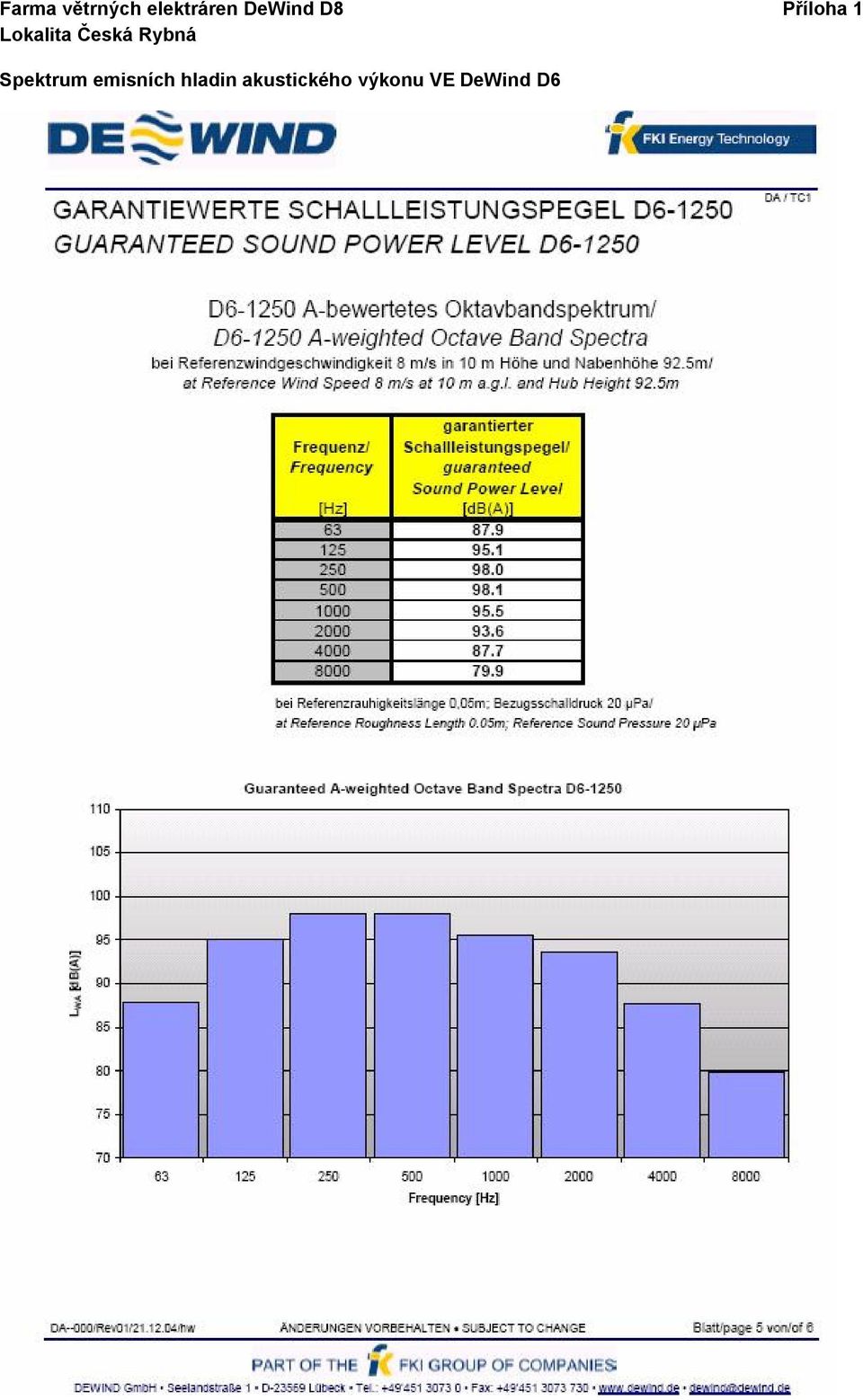

10 Farma větrných elektráren DeWind D8 Příloha 1 Spektrum emisních hladin akustického výkonu VE DeWind D6

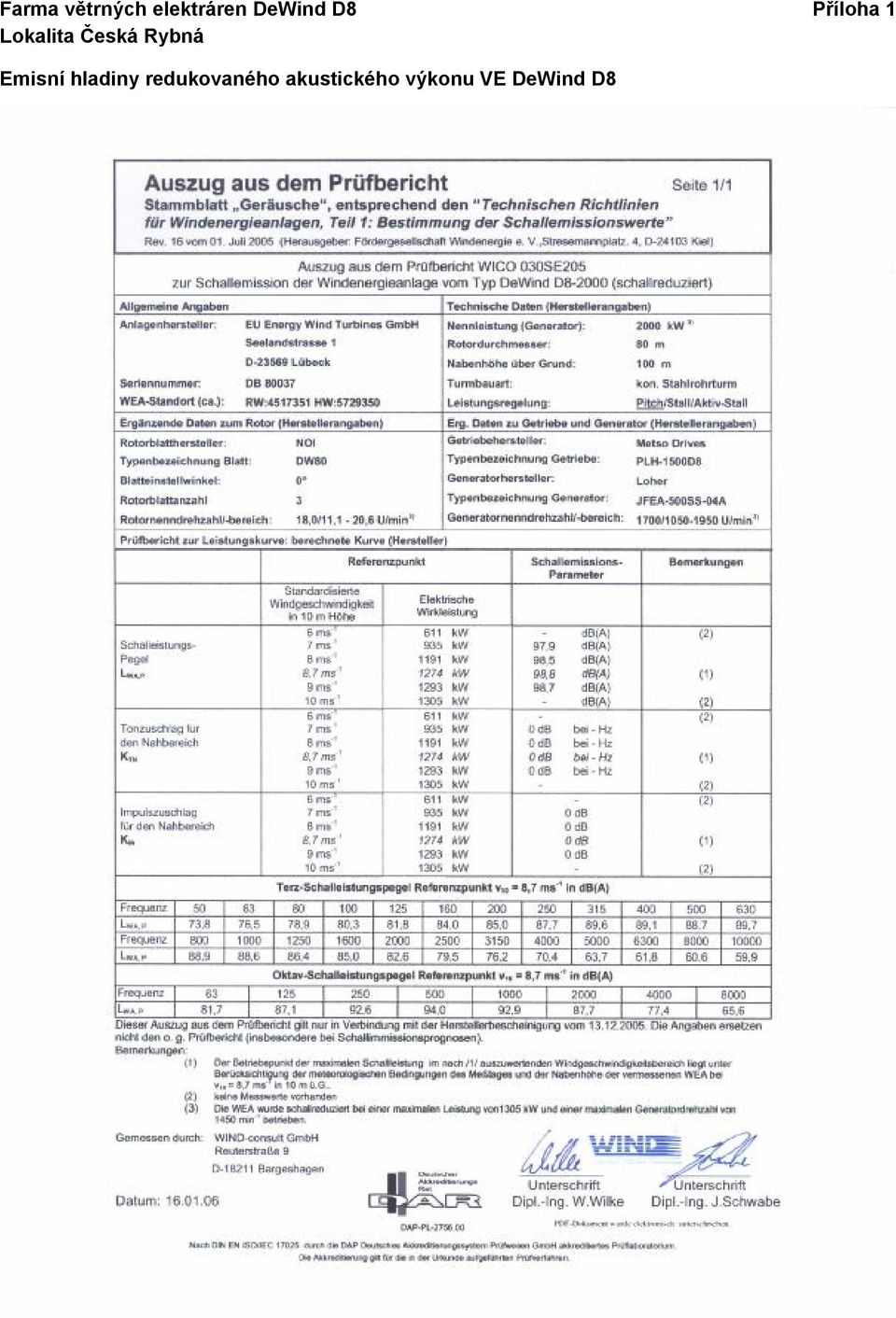

11 Farma větrných elektráren DeWind D8 Příloha 1 Emisní hladiny redukovaného akustického výkonu VE DeWind D8

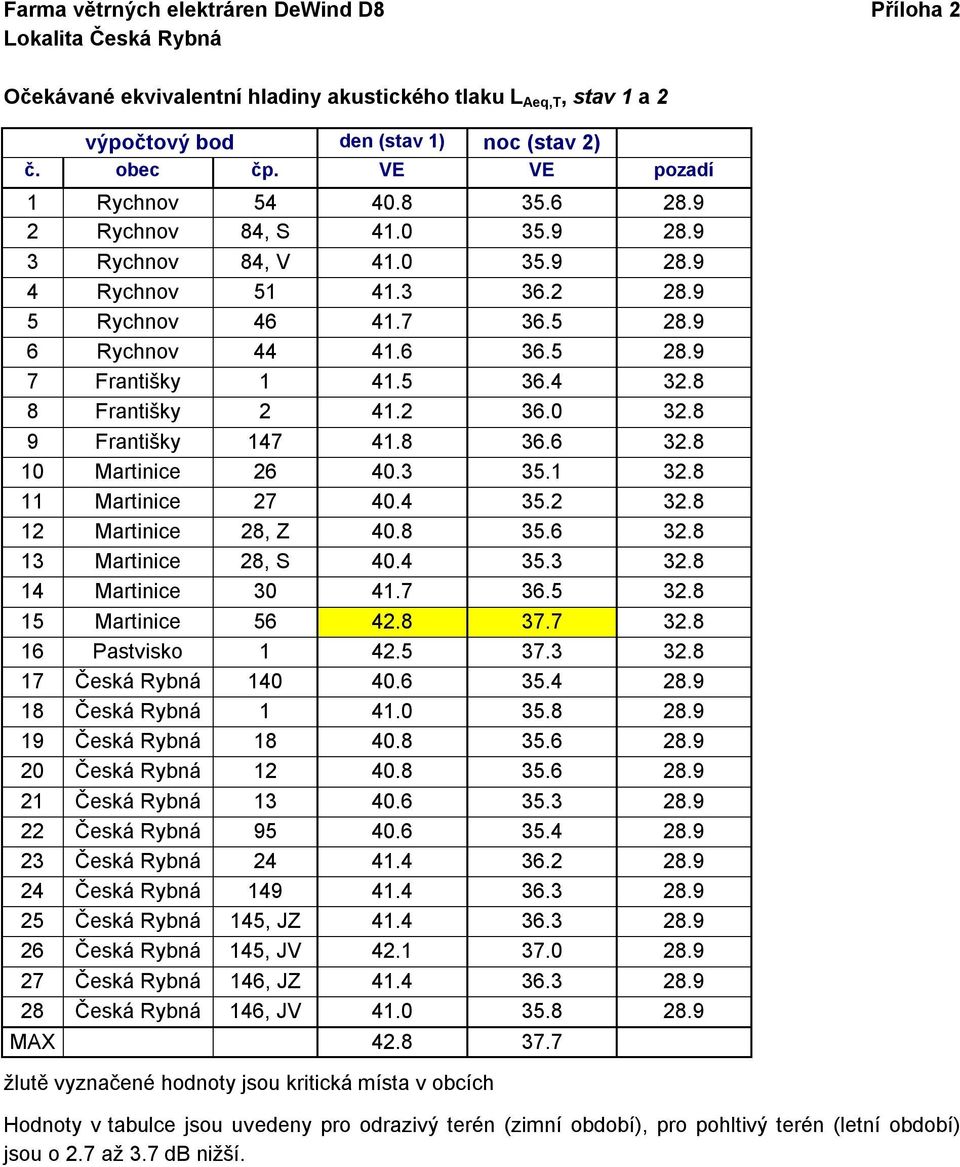

12 Farma větrných elektráren DeWind D8 Příloha 2 Očekávané ekvivalentní hladiny akustického tlaku L Aeq,T, stav 1 a 2 výpočtový bod den (stav 1) noc (stav 2) č. obec čp. VE VE pozadí 1 Rychnov Rychnov 84, S Rychnov 84, V Rychnov Rychnov Rychnov Františky Františky Františky Martinice Martinice Martinice 28, Z Martinice 28, S Martinice Martinice Pastvisko Česká Rybná Česká Rybná Česká Rybná Česká Rybná Česká Rybná Česká Rybná Česká Rybná Česká Rybná Česká Rybná 145, JZ Česká Rybná 145, JV Česká Rybná 146, JZ Česká Rybná 146, JV MAX žlutě vyznačené hodnoty jsou kritická místa v obcích Hodnoty v tabulce jsou uvedeny pro odrazivý terén (zimní období), pro pohltivý terén (letní období) jsou o 2.7 až 3.7 db nižší.

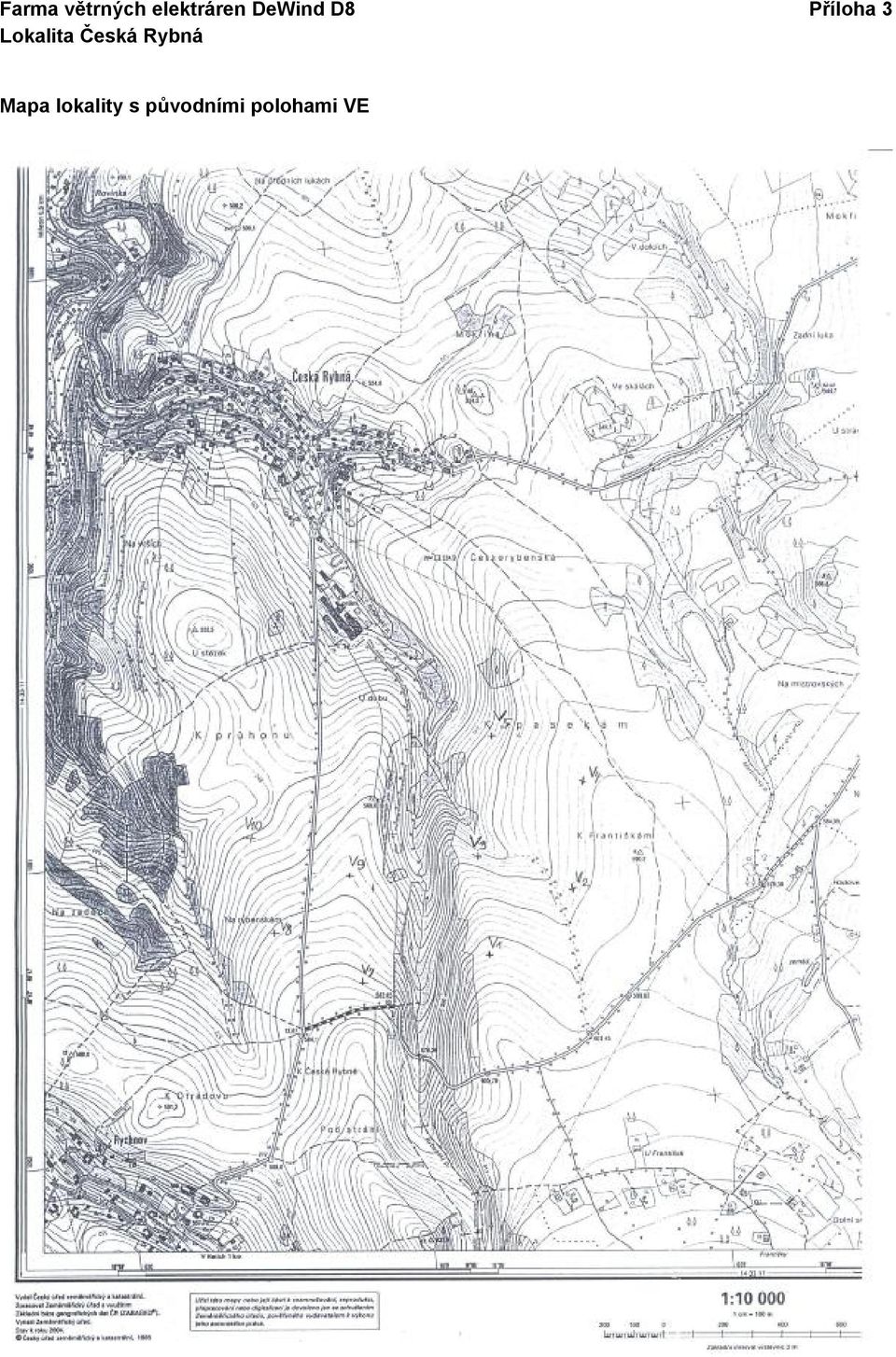

13 Farma větrných elektráren DeWind D8 Příloha 3 Mapa lokality s původními polohami VE

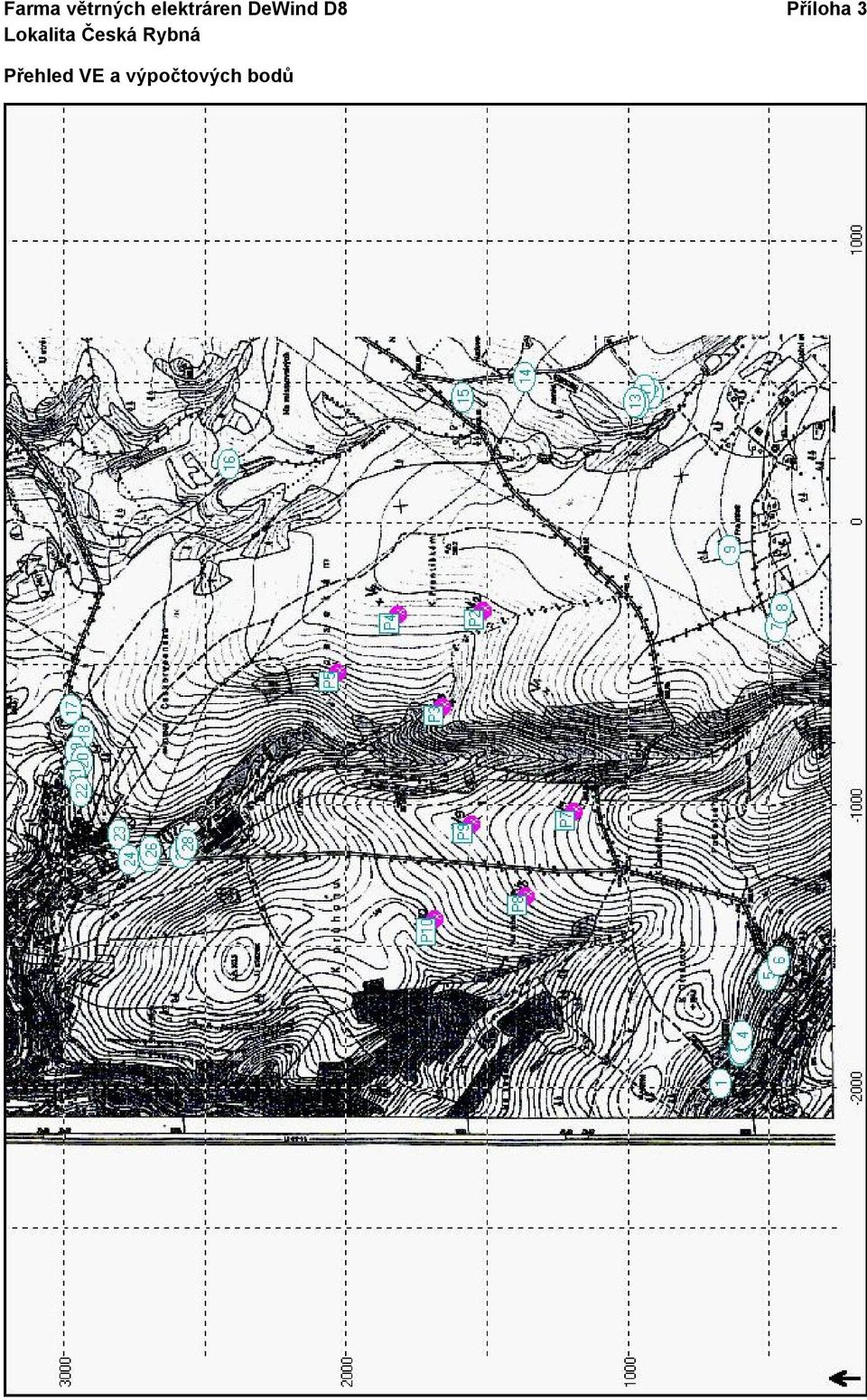

14 Farma větrných elektráren DeWind D8 Příloha 3 Přehled VE a výpočtových bodů

15 Farma větrných elektráren DeWind D8 Příloha 3 Výsledné izofonové pole, stav 1, hluk VE v denní době

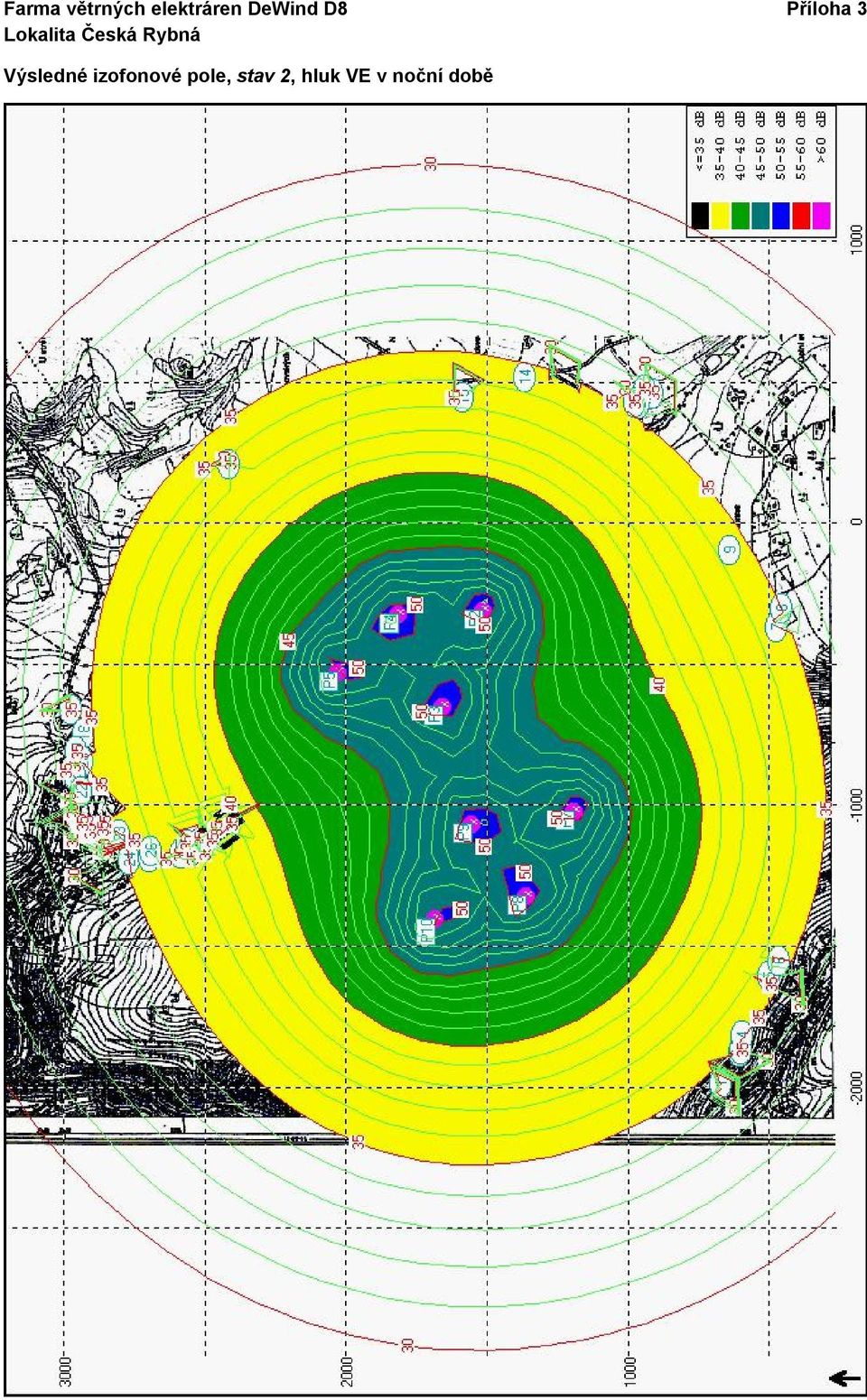

16 Farma větrných elektráren DeWind D8 Příloha 3 Výsledné izofonové pole, stav 2, hluk VE v noční době

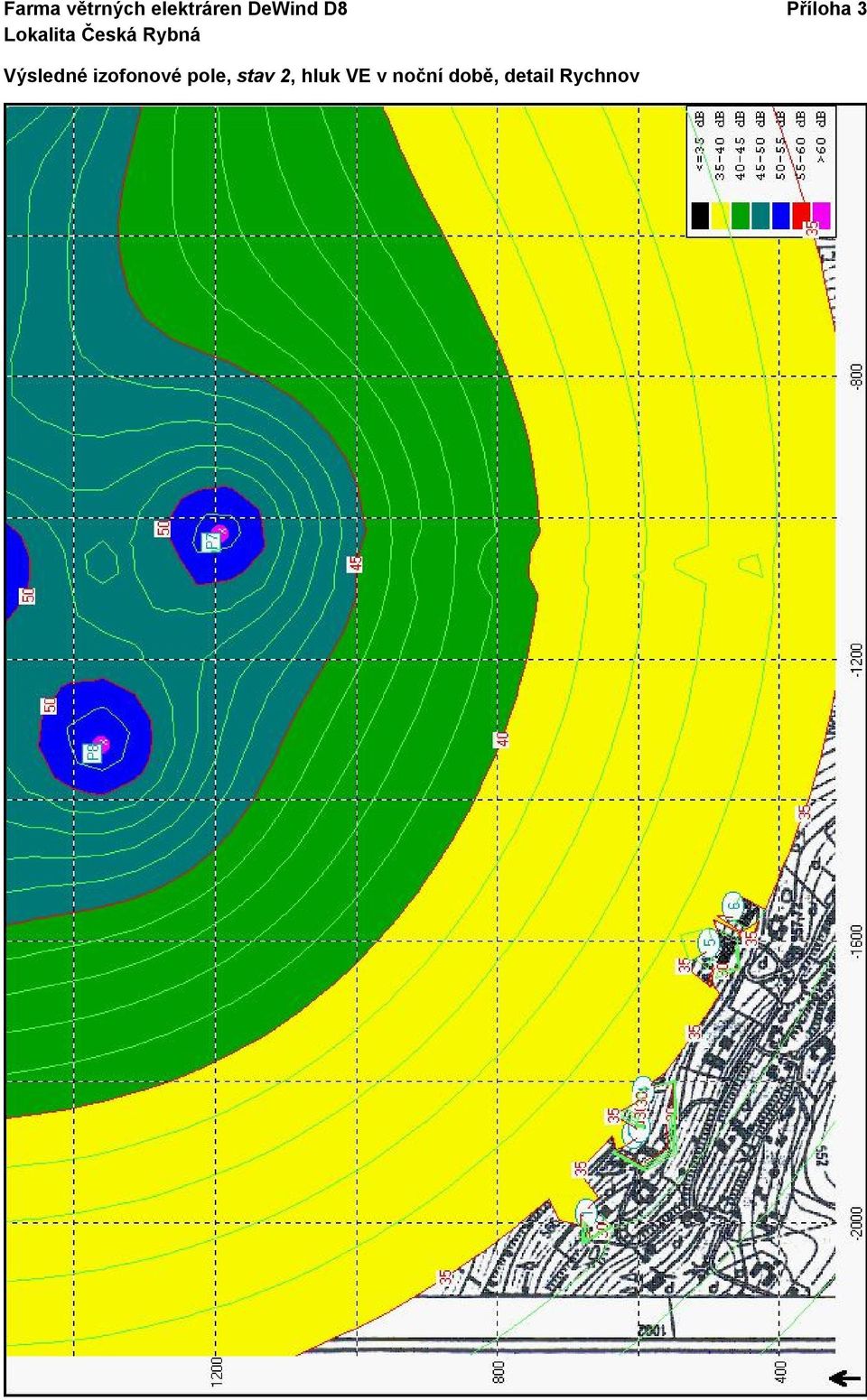

17 Farma větrných elektráren DeWind D8 Příloha 3 Výsledné izofonové pole, stav 2, hluk VE v noční době, detail Rychnov

18 Farma větrných elektráren DeWind D8 Příloha 3 Výsledné izofonové pole, stav 2, hluk VE v noční době, detail Františky

19 Farma větrných elektráren DeWind D8 Příloha 3 Výsledné izofonové pole, stav 2, hluk VE v noční době, detail Martinice

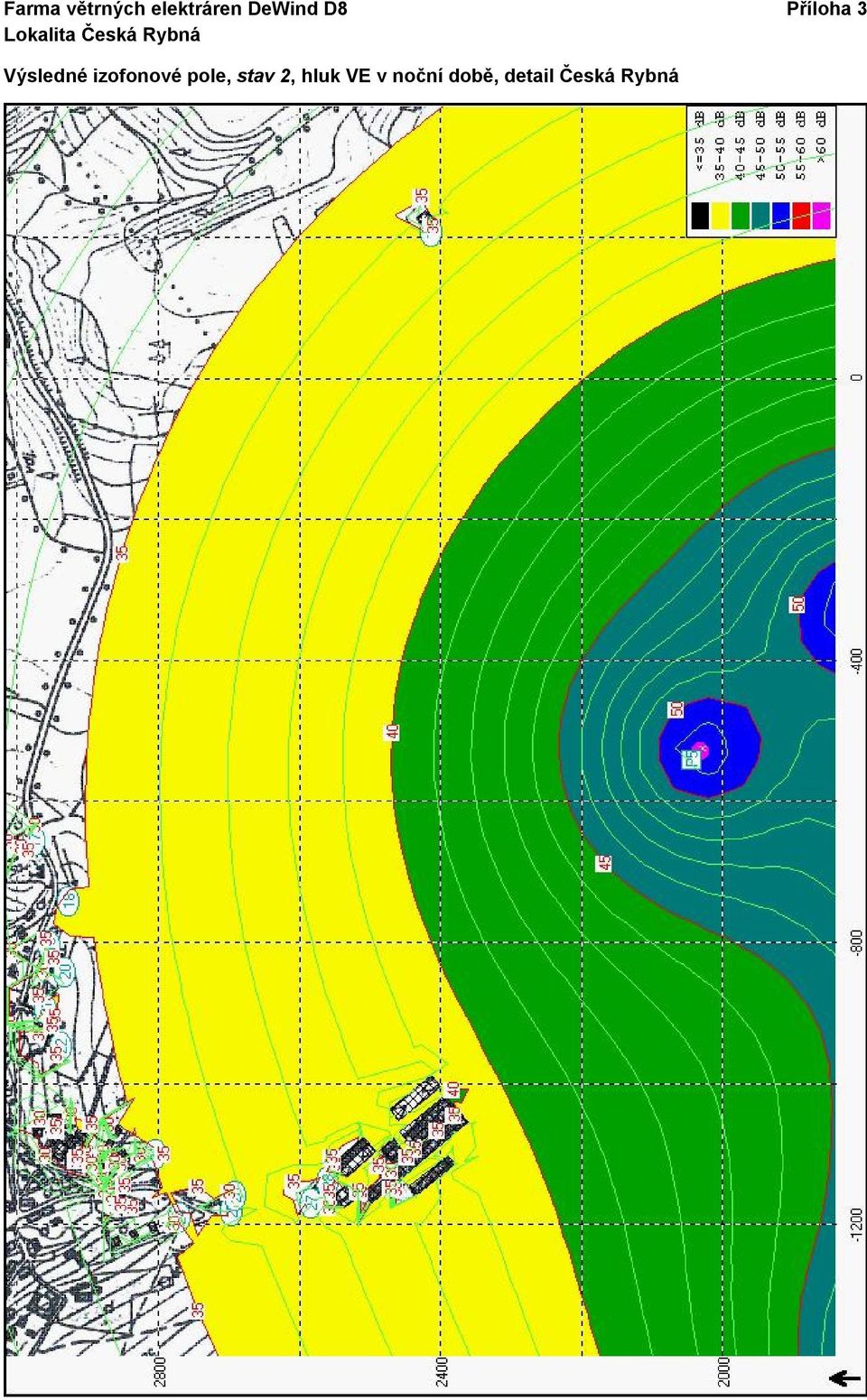

20 Farma větrných elektráren DeWind D8 Příloha 3 Výsledné izofonové pole, stav 2, hluk VE v noční době, detail Česká Rybná

21 Farma větrných elektráren DeWind D8 Fotopříloha Prostor VE pohled na místa VE z komunikace Rychnov - Martinice z jihu pohled na místa VE od obce Česká Rybná (VB23) pohled od obce Rychnov pohled od obce Česká Rybná (VB17)

22 Farma větrných elektráren DeWind D8 Fotopříloha Rychnov, Františky, Martinice, Pastvisko pohled na VB6 - Rychnov RD čp. 44 z jihu pohled na VB6 - Rychnov RD čp. 44 z východu pohled na VB7 - Františky RD čp. 1 od VE pohled na VB9 - Františky RD čp. 147 ze západu pohled na VB15 - Martinice RD čp. 56 od VE pohled na VB16 - Pastvisko RD čp. 1 z východu

23 Farma větrných elektráren DeWind D8 Fotopříloha Česká Rybná pohled na VB18 - RD čp. 1 ze severozápadu pohled na VB20 - RD čp. 12 ze severovýchodu pohled na VB23 - RD čp. 24 z východu pohled na VB24 - RD čp. 149 od VE pohled na VB25,26 - RD čp. 145 z jihu pohled na VB27,28 - RD čp. 146 ze západu
