1 EKOME spol. s r.o. Zlín Útvar emisí a pracovního prostředí Zkušební laboratoř č akreditovaná ČIA podle ČSN EN ISO/IEC 17025:2005 Počet listů: 27 Počet výtisků: 3 Zakázka č.: 383 Protokol o zkoušce č. 192/17 Zákazník: Předmět měření: Místo měření: Iva Lacinová Frenštátská Rožnov pod Radhoštěm hluku před realizací stavby Obchodního domu Kaufland v Rožnově pod Radhoštěm Chráněný venkovní prostor stavby MM1 - RD ul. Meziříčská č. p MM2 - BD ul. Meziříčská č. p MM3 - BD ul. Meziříčská č. p Datum měření: 8., 13. a 14. června 2017 Předmět zkoušky: provedl: Protokol zpracoval: Datum vystavení: 31. července 2017 hluku v mimopracovním prostředí Tomáš Kozlovský, RNDr. František Pařízek Tomáš Kozlovský, RNDr. František Pařízek Rozdělovník: 2x zákazník 1x Ing. Dana Šilháková zástupce vedoucího zkušební laboratoře... Jméno a podpis pracovníka odpovědného za znění zprávy Tečovská 257 tel.: Zlín-Malenovice ekome@ekome.cz

2 OBSAH 1. ZKUŠEBNÍ PŘEDPISY POUŽITÉ MĚŘICÍ PŘÍSTROJE A ZAŘÍZENÍ POPIS SITUACE MĚŘICÍ MÍSTA POPIS MĚŘENÍ VÝSLEDKY MĚŘENÍ dopravního hluku - 8. června dopravního hluku a 14. června klimatických podmínek Sčítání dopravy - 8. června Sčítání dopravy a 14. června Vyhodnocení výsledků měření POŽADAVKY NOREM A SOUVISEJÍCÍCH PŘEDPISŮ Hygienické limity hluku v chráněných venkovních prostorech staveb a v chráněném venkovním prostoru Hodnocení měření hluku v mimopracovním prostředí Nejistota měření Hygienické limity VYSVĚTLIVKY SYMBOLŮ A ZKRATEK SHRNUTÍ VÝSLEDKŮ MĚŘENÍ HLUKU Protokol o zkoušce č. 192/17 strana 2/27

3 1. ZKUŠEBNÍ PŘEDPISY Zkušební postupy pro měření Přesný název zkušebního postupu/metody SOP _FF Typ A Identifikace zkušebního postupu/metody hluku v mimopracovním prostředí (ČSN ISO , ČSN ISO , HEM ) Související předpisy Zákon č. 258/2000 Sb. Nařízení vlády č. 272/2011 ČSN ISO ČSN ISO Metodický návod o ochraně veřejného zdraví a o změně některých souvisejících zákonů ve znění pozdějších předpisů o ochraně zdraví před nepříznivými účinky hluku a vibrací ve znění pozdějších předpisů Akustika - Popis měření a hodnocení hluku prostředí - Část 1: Základní veličiny a postupy, srpen 2004 Akustika - Popis měření a hodnocení hluku prostředí - Část 2: Určování hladin hluku prostředí pro hodnocení hluku v chráněném venkovním prostoru staveb Č. j.: 62545/2010-OVZ , v Praze dne POUŽITÉ MĚŘICÍ PŘÍSTROJE A ZAŘÍZENÍ Zařízení ev. č. výrobce typ v. č. platnost ověření / kalibrace zvukoměr (Svan1) 16/54 Svantek SVAN mikrofon 16/56 G.R.A.S. G.R.A.S. 40AE kalibrátor 10/32 DeltaOhm HD zvukoměr (Svan2) 16/57 Svantek SVAN mikrofon 16/59 G.R.A.S. G.R.A.S. 40AE zvukoměr (Svan3) 17/07 Svantek SVAN mikrofon 17/09 G.R.A.S. G.R.A.S. 40AE kalibrátor 06/26 DeltaOhm HD teploměr-vlhkoměr-barometr 08/01 Comet, s.r.o. C Protokol o zkoušce č. 192/17 strana 3/27

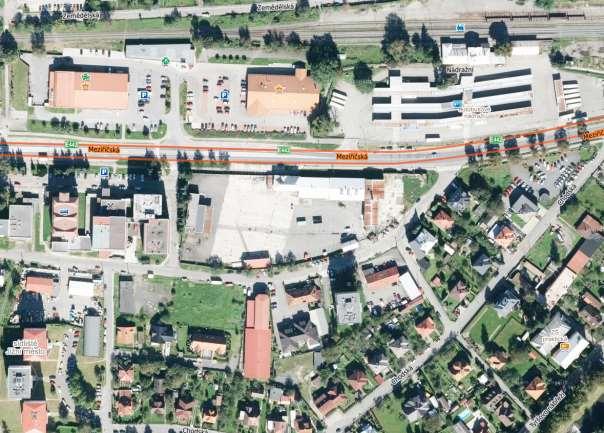

4 3. POPIS SITUACE bylo provedeno pro hluk z provozu na komunikacích v prostoru plánované výstavby Obchodního domu Kaufland v Rožnově pod Radhoštěm na ul. Meziříčská. Jedná se zejména o hluk z komunikace I. třídy č ul. Meziříčská a místních komunikací. bylo provedeno na předem určených měřících místech objednavatelem v okolí plánované výstavby v chráněném venkovním prostoru staveb. Jedná se o rodinný dům (dále RD) č. p na ul. Meziříčská - místní (MM1), bytový dům (dále BD) č. p na ul. Meziříčská - místní (MM2) a BD č. p na ul. Meziříčská - místní (MM3). Obrázek 1: Situace silnice I/35 - ul. Meziříčská plánovaný OD Kaufland spojka MM3 BD č. p MM1 RD č..p ul. Meziříčská místní MM2 BD č. p Protokol o zkoušce č. 192/17 strana 4/27

5 4. MĚŘICÍ MÍSTA Měřící místo MM1 bylo provedeno v chráněném venkovním prostoru stavby RD Rožnov pod Radhoštěm č. p Rodinný dům se nachází cca 100 m východně od středu plochy pro výstavbu nového záměru. Mezi RD a areálem se nachází místní komunikace a malá travnatá plocha. bylo provedeno před oknem obytné místnosti v 1. NP (MM1a) a 3. NP (MM1b). Mikrofon byl umístěn na stativu 2 m před středem okna ve výšce 2,6 a 8,0 m nad terénem, směrovaný k předpokládaným zdrojům hluku. Měřící místo MM2 bylo provedeno v chráněném venkovním prostoru stavby BD Rožnov pod Radhoštěm č. p Bytový dům se nachází cca 80 m jižně od středu plochy pro výstavbu nového záměru. Mezi BD a areálem se nachází místní silnice, travnatá plocha a nízké dřeviny. bylo provedeno před oknem obytné místnosti ve 4. NP (MM2a), mikrofon byl umístěna na stativu 2 m před středem okna ve výšce 10,0 m nad terénem. V 6. NP byl mikrofon umístěn na stativu vysunutém z okna pokoje, 2 m před fasádou a 15,0 m nad terénem. Měřící místo MM3 bylo provedeno v chráněném venkovním prostoru stavby BD Rožnov pod Radhoštěm č. p Bytový dům se nachází cca 70 m západně od středu plochy pro výstavbu nového záměru. Mezi RD a areálem se nachází zelená plocha s keři a místní silnice. bylo provedeno před zasklenou lodžií ve 2. NP. Mikrofon byl umístěn na stativu 2 m před středem zasklené lodžie obytné místností ve výšce 5,7 m nad terénem, směrovaný k předpokládaným zdrojům hluku. Po celou dobu všech měření byl proveden monitoring dopravy pro následné vyhodnocení intenzit dopravy. Monitoring byl proveden pomocí kamerového systému, který byl umístěn na balkonu v 8. NP objektu č. p na ul. Meziříčská. Protokol o zkoušce č. 192/17 strana 5/27

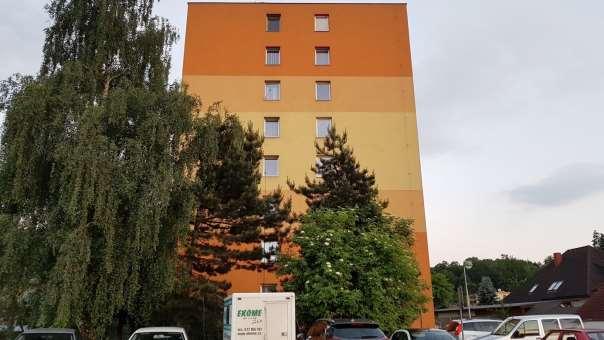

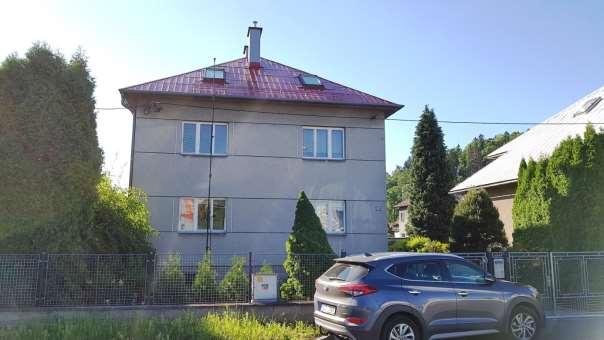

6 Obrázek 2: Fotodokumentace umístění měřicích míst MM1a a MM1b, RD č. p MM2a a MM2b, BD č. p Protokol o zkoušce č. 192/17 strana 6/27

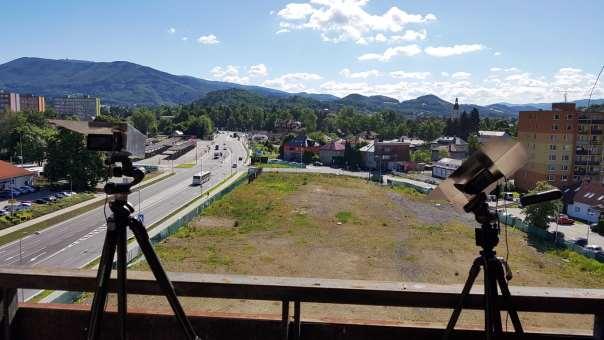

7 MM3, BD č. p umístění kamer Protokol o zkoušce č. 192/17 strana 7/27

8 5. POPIS MĚŘENÍ bylo provedeno v denní i noční době ve třech pracovních dnech. 8. června 2017 bylo provedeno v měřících místech MM1 a MM3 v době od 6:00 do 24:00 hod. 13. a 14. června 2017 bylo provedeno v měřících místech MM2, 13. června v době od 20:00 do 24:00 hod a 14. června v době od 6:00 do 20:00 hod. Po celou dobu měření bylo prováděno sčítání dopravy na přilehlých komunikacích kamerovým systémem. Dále bylo provedeno měření zbytkového hluku v době, kdy neprojíždělo po nejbližších komunikacích žádné vozidlo. Zbytkový hluk (hluk pozadí) je veškerý hluk, který zbývá v daném místě a dané situaci, když jsou uvažované specifické hluky potlačeny. V dané lokalitě je zbytkový hluk tvořen zejména hlukem města. Na měřících místech byla měřena ekvivalentní hladina akustického tlaku A. Hladiny akustického tlaku byly načítány ve vteřinových intervalech, z těchto měření byly vypočteny průměrné ekvivalentní hladiny akustického tlaku A pro denní a noční dobu. Charakter hluku: proměnný hluk Hodnotící veličina: ekvivalentní hladina akustického tlaku Protokol o zkoušce č. 192/17 strana 8/27

9 6. VÝSLEDKY MĚŘENÍ 6.1. dopravního hluku - 8. června 2017 Tabulka 1: Naměřené hodnoty MM1a 1 6:00-7:00 57,9 ± 1,8 db 2 7:00-8:00 57,7 ± 1,8 db 3 8:00-9:00 58,5 ± 1,8 db 4 9:00-10:00 57,6 ± 1,8 db 5 10:00-11:00 58,3 ± 1,8 db 6 11:00-12:00 57,5 ± 1,8 db 7 12:00-13:00 58,3 ± 1,8 db 8 13:00-14:00 57,1 ± 1,8 db 9 14:00-15:00 57,7 ± 1,8 db 10 15:00-16:00 58,0 ± 1,8 db 11 16:00-17:00 56,7 ± 1,8 db 12 17:00-18:00 57,3 ± 1,8 db 13 18:00-19:00 56,9 ± 1,8 db 14 19:00-20:00 57,2 ± 1,8 db 15 20:00-21:00 54,1 ± 1,8 db 16 21:00-22:00 53,7 ± 1,8 db 17 22:00-23:00 52,7 ± 1,8 db 18 23:00-0:00 49,4 ± 1,8 db denní doba 57,3 ± 1,8 db noční doba 51,3 ± 1,8 db Tabulka 2: Naměřené hodnoty MM1a - zbytkový hluk denní doba 1 6:08-6:08 49,5 ± 1,8 db 2 9:28-9:29 48,1 ± 1,8 db 3 11:57-11:57 46,9 ± 1,8 db 4 15:47-15:47 52,2 ± 1,8 db 5 19:36-19:37 47,2 ± 1,8 db průměr 49,2 ± 1,8 db Tabulka 3: Naměřené hodnoty MM1a - zbytkový hluk noční doba 1 22:22-22:22 37,6 ± 1,8 db 2 23:14-23:15 37,9 ± 1,8 db průměr 37,8 ± 1,8 db Protokol o zkoušce č. 192/17 strana 9/27

10 Tabulka 4: Naměřené hodnoty MM1b 1 6:00-7:00 59,2 ± 1,8 db 2 7:00-8:00 59,2 ± 1,8 db 3 8:00-9:00 60,0 ± 1,8 db 4 9:00-10:00 59,6 ± 1,8 db 5 10:00-11:00 59,7 ± 1,8 db 6 11:00-12:00 59,5 ± 1,8 db 7 12:00-13:00 59,2 ± 1,8 db 8 13:00-14:00 59,1 ± 1,8 db 9 14:00-15:00 59,5 ± 1,8 db 10 15:00-16:00 59,4 ± 1,8 db 11 16:00-17:00 58,5 ± 1,8 db 12 17:00-18:00 59,3 ± 1,8 db 13 18:00-19:00 58,2 ± 1,8 db 14 19:00-20:00 57,9 ± 1,8 db 15 20:00-21:00 55,5 ± 1,8 db 16 21:00-22:00 55,4 ± 1,8 db 17 22:00-23:00 54,4 ± 1,8 db 18 23:00-0:00 51,4 ± 1,8 db denní doba 58,9 ± 1,8 db noční doba 53,2 ± 1,8 db Tabulka 5: Naměřené hodnoty MM1b - zbytkový hluk denní doba 1 6:08-6:08 49,8 ± 1,8 db 2 9:28-9:28 50,0 ± 1,8 db 3 11:57-11:57 48,1 ± 1,8 db 4 15:47-15:47 50,0 ± 1,8 db 5 19:36-19:37 47,0 ± 1,8 db průměr 49,1 ± 1,8 db Tabulka 6: Naměřené hodnoty MM1b - zbytkový hluk noční doba 1 22:22-22:22 39,3 ± 1,8 db 2 23:14-23:15 39,0 ± 1,8 db průměr 39,2 ± 1,8 db Protokol o zkoušce č. 192/17 strana 10/27

11 Tabulka 7: Naměřené hodnoty MM3 1 6:00-7:00 56,8 ± 1,8 db 2 7:00-8:00 57,4 ± 1,8 db 3 8:00-9:00 59,0 ± 1,8 db 4 9:00-10:00 56,4 ± 1,8 db 5 10:00-11:00 57,9 ± 1,8 db 6 11:00-12:00 56,9 ± 1,8 db 7 12:00-13:00 57,4 ± 1,8 db 8 13:00-14:00 56,1 ± 1,8 db 9 14:00-15:00 56,8 ± 1,8 db 10 15:00-16:00 56,6 ± 1,8 db 11 16:00-17:00 55,2 ± 1,8 db 12 17:00-18:00 55,7 ± 1,8 db 13 18:00-19:00 55,0 ± 1,8 db 14 19:00-20:00 56,8 ± 1,8 db 15 20:00-21:00 54,0 ± 1,8 db 16 21:00-22:00 53,6 ± 1,8 db 17 22:00-23:00 52,8 ± 1,8 db 18 23:00-0:00 49,6 ± 1,8 db denní doba 56,6 ± 1,8 db noční doba 51,5 ± 1,8 db Tabulka 8: Naměřené hodnoty MM3 - zbytkový hluk denní doba 1 9:45-9:45 48,5 ± 1,8 db 2 10:40-10:40 47,1 ± 1,8 db 3 13:15-13:16 47,1 ± 1,8 db 4 16:47-16:48 45,4 ± 1,8 db 5 20:06-20:07 44,6 ± 1,8 db průměr 46,7 ± 1,8 db Tabulka 9: Naměřené hodnoty MM3 - zbytkový hluk noční doba 1 23:18-23:20 37,9 ± 1,8 db 2 23:25-23:27 36,2 ± 1,8 db průměr 37,1 ± 1,8 db Protokol o zkoušce č. 192/17 strana 11/27

12 6.2. dopravního hluku a 14. června 2017 Tabulka 10: Naměřené hodnoty MM2a 14. června :00-7:00 57,1 ± 1,8 db 2 7:00-8:00 58,1 ± 1,8 db 3 8:00-9:00 58,3 ± 1,8 db 4 9:00-10:00 58,2 ± 1,8 db 5 10:00-11:00 57,7 ± 1,8 db 6 11:00-12:00 58,1 ± 1,8 db 7 12:00-13:00 58,5 ± 1,8 db 8 13:00-14:00 58,4 ± 1,8 db 9 14:00-15:00 58,7 ± 1,8 db 10 15:00-16:00 57,6 ± 1,8 db 11 16:00-17:00 57,8 ± 1,8 db 12 17:00-18:00 57,1 ± 1,8 db 13 18:00-19:00 55,7 ± 1,8 db 14 19:00-20:00 55,4 ± 1,8 db 13. června :00-21:00 53,7 ± 1,8 db 16 21:00-22:00 53,4 ± 1,8 db 17 22:00-23:00 52,0 ± 1,8 db 18 23:00-0:00 50,8 ± 1,8 db denní doba 57,4 ± 1,8 db noční doba 51,4 ± 1,8 db Tabulka 11: Naměřené hodnoty MM2a - zbytkový hluk denní doba 1 11:05-11:06 48,7 ± 1,8 db 2 14:51-14:51 51,9 ± 1,8 db 3 15:26-15:26 49,5 ± 1,8 db 4 17:14-17:15 51,9 ± 1,8 db průměr 50,7 ± 1,8 db Tabulka 12: Naměřené hodnoty MM2a - zbytkový hluk noční doba 1 22:28-22:30 41,3 ± 1,8 db 2 22:49-22:50 41,4 ± 1,8 db průměr 41,3 ± 1,8 db Protokol o zkoušce č. 192/17 strana 12/27

13 Tabulka 13: Naměřené hodnoty MM2b 1 6:00-7:00 57,7 ± 1,8 db 2 7:00-8:00 58,1 ± 1,8 db 3 8:00-9:00 58,9 ± 1,8 db 4 9:00-10:00 58,6 ± 1,8 db 5 10:00-11:00 58,3 ± 1,8 db 6 11:00-12:00 58,6 ± 1,8 db 7 12:00-13:00 59,1 ± 1,8 db 8 13:00-14:00 58,8 ± 1,8 db 9 14:00-15:00 59,3 ± 1,8 db 10 15:00-16:00 58,1 ± 1,8 db 11 16:00-17:00 59,1 ± 1,8 db 12 17:00-18:00 58,5 ± 1,8 db 13 18:00-19:00 57,2 ± 1,8 db 14 19:00-20:00 57,8 ± 1,8 db 15 20:00-21:00 54,4 ± 1,8 db 16 21:00-22:00 54,2 ± 1,8 db 17 22:00-23:00 52,7 ± 1,8 db 18 23:00-0:00 51,6 ± 1,8 db denní doba 58,1 ± 1,8 db noční doba 52,1 ± 1,8 db Tabulka 14: Naměřené hodnoty MM2b - zbytkový hluk denní doba 1 11:05-11:06 52,9 ± 1,8 db 2 14:51-14:51 53,8 ± 1,8 db 3 15:26-15:26 51,4 ± 1,8 db 4 17:32-17:32 51,8 ± 1,8 db průměr 52,6 ± 1,8 db Tabulka 15: Naměřené hodnoty MM2b - zbytkový hluk noční doba 1 22:28-22:30 43,5 ± 1,8 db 2 22:49-22:50 43,4 ± 1,8 db 3 23:39-23:40 44,2 ± 1,8 db průměr 43,7 ± 1,8 db Protokol o zkoušce č. 192/17 strana 13/27

14 6.3. klimatických podmínek čas Tabulka 16: Klimatické podmínky v době měření teplota [ o C] vlhkost [%] dne atm. tlak [hpa] rychlost větru [m/s] 6:00 8, < 1 9:00 15, < 1 12:00 21, < 1 15:00 22, < 1 17:00 21, < 1 19:00 21, < 1 21:00 14, < 1 24:00 11, < 1 dne 13. a :00 17, < 1 24:00 15, < 1 6:00 13, < 1 9:00 16, < 1 12:00 18, < 1 15:00 20, < 1 18:00 20, < 1 20:00 19, < 1 Protokol o zkoušce č. 192/17 strana 14/27

15 6.4. Sčítání dopravy - 8. června 2017 Tabulka 17: Silnice I/35 - ul. Meziříčská - denní doba Čas NSN TN SN LN A O M Celkem 6:00-7: :00-8: :00-9: :00-10: :00-11: :00-12: :00-13: :00-14: :00-15: :00-16: :00-17: :00-18: :00-19: :00-20: :00-21: :00-22: denní doba Tabulka 18: Silnice I/35 - ul. Meziříčská - noční doba Čas NSN TN SN LN A O M Celkem 22:00-23: :00-0: noční doba Obrázek 3: Grafické znázornění - ul. Meziříčská Protokol o zkoušce č. 192/17 strana 15/27

16 Tabulka 19: Ul. Meziříčská místní - denní doba Čas NSN TN SN LN A O M Celkem 6:00-7: :00-8: :00-9: :00-10: :00-11: :00-12: :00-13: :00-14: :00-15: :00-16: :00-17: :00-18: :00-19: :00-20: :00-21: :00-22: denní doba Tabulka 20: Ul. Meziříčská místní - noční doba Čas NSN TN SN LN A O M Celkem 22:00-23: :00-0: noční doba Obrázek 4: Grafické znázornění - ul. Meziříčská místní Protokol o zkoušce č. 192/17 strana 16/27

17 Tabulka 21: spojka - denní doba Čas NSN TN SN LN A O M Celkem 6:00-7: :00-8: :00-9: :00-10: :00-11: :00-12: :00-13: :00-14: :00-15: :00-16: :00-17: :00-18: :00-19: :00-20: :00-21: :00-22: denní doba Tabulka 22: spojka - noční doba Čas NSN TN SN LN A O M Celkem 22:00-23: :00-0: noční doba Obrázek 5: Grafické znázornění - spojka Protokol o zkoušce č. 192/17 strana 17/27

18 6.5. Sčítání dopravy a 14. června 2017 Tabulka 23: Silnice I/35 - ul. Meziříčská - denní doba Datum Čas NSN TN SN LN A O M Celkem 6:00-7: :00-8: :00-9: :00-10: :00-11: :00-12: :00-13: :00-14: :00-15: :00-16: :00-17: :00-18: :00-19: :00-20: :00-21: :00-22: denní doba Tabulka 24: Silnice I/35 - ul. Meziříčská - noční doba Datum Čas NSN TN SN LN A O M Celkem :00-23: :00-0: noční doba Obrázek 6: Grafické znázornění - ul. Meziříčská Protokol o zkoušce č. 192/17 strana 18/27

19 Tabulka 25: Ul. Meziříčská místní - denní doba Datum Čas NSN TN SN LN A O M Celkem :00-7: :00-8: :00-9: :00-10: :00-11: :00-12: :00-13: :00-14: :00-15: :00-16: :00-17: :00-18: :00-19: :00-20: :00-21: :00-22: denní doba Tabulka 26: Ul. Meziříčská místní - noční doba Datum Čas NSN TN SN LN A O M Celkem :00-23: :00-0: noční doba Obrázek 7: Grafické znázornění - ul. Meziříčská místní Protokol o zkoušce č. 192/17 strana 19/27

20 6.6. Vyhodnocení výsledků měření Provedená měření charakterizují dopravu pro celých 16 hodin v denní době a 2 hodiny v noční době na všech měřicích místech. Hodnocení bylo provedeno pro dopadající zvukovou vlnu. Na výsledky měření byla použita korekce -2,0 db na odraz zvuku od odrazivé plochy za měřicím místem (dle ČSN ISO1996 a Metodický návod pro hodnocení hluku v chráněném venkovním prostoru staveb Č. j.: 62545/2010-OVZ , v Praze dne ). Dle Nařízení vlády č. 272/2011 Sb. 20 odstavce 3, byla od naměřené hodnoty odečtena nejistotu měření. Dále byla použita zbytkový hluk, dle ČSN ISO Korekci na zbytkový hluk lze provést, je-li naměřená vyšší alespoň o 3 db než zbytkový hluk avšak maximálně o 10 db. Tabulka 27: Výsledky měření - MM1a - denní doba naměřená odraz zbytkový hluk - denní doba po korekci 49,2-2,0 47,2 hluk z dopravy - denní doba zbytkový hluk nejistotu měření výsledná L Aeq,16h 57,3-2,0 55,3-0,7-1,8 52,8 Tabulka 28: Výsledky měření - MM1a - noční doba naměřená odraz zbytkový hluk - noční doba po korekci 37,8-2,0 35,8 hluk z dopravy - noční doba zbytkový hluk nejistotu měření výsledná L Aeq,8h 51,3-2,0 49,3 0,0-1,8 47,5 Tabulka 29: Výsledky měření - MM1b - denní doba naměřená odraz zbytkový hluk - denní doba po korekci 49,1-2,0 47,1 hluk z dopravy - denní doba zbytkový hluk nejistotu měření výsledná L Aeq,16h 58,9-2,0 56,9-0,5-1,8 54,6 Protokol o zkoušce č. 192/17 strana 20/27

21 Tabulka 30: Výsledky měření - MM1b - noční doba naměřená odraz zbytkový hluk - noční doba po korekci 39,2-2,0 37,2 hluk z dopravy - noční doba zbytkový hluk nejistotu měření výsledná L Aeq,8h 53,2-2,0 51,2 0,0-1,8 49,4 Tabulka 31: Výsledky měření - MM2a - denní doba naměřená odraz zbytkový hluk - denní doba po korekci 50,7-2,0 48,7 hluk z dopravy - denní doba zbytkový hluk nejistotu měření výsledná L Aeq,16h 57,4-2,0 55,4-1,0-1,8 52,6 Tabulka 32: Výsledky měření - MM2a - noční doba naměřená odraz zbytkový hluk - noční doba po korekci 41,3-2,0 39,3 hluk z dopravy - noční doba zbytkový hluk nejistotu měření výsledná L Aeq,8h 51,4-2,0 49,4 0,0-1,8 47,6 Tabulka 33: Výsledky měření - MM2b - denní doba naměřená odraz zbytkový hluk - denní doba po korekci 52,6-2,0 50,6 hluk z dopravy - denní doba zbytkový hluk nejistotu měření výsledná L Aeq,16h 58,1-2,0 56,1-1,4-1,8 52,9 Protokol o zkoušce č. 192/17 strana 21/27

22 Tabulka 34: Výsledky měření - MM2b - noční doba naměřená odraz zbytkový hluk - noční doba po korekci 43,7-2,0 41,7 hluk z dopravy - noční doba zbytkový hluk nejistotu měření výsledná L Aeq,8h 52,1-2,0 50,1-0,7-1,8 47,6 Tabulka 35: Výsledky měření - MM3 - denní doba naměřená odraz zbytkový hluk - denní doba po korekci 46,7-2,0 44,7 hluk z dopravy - denní doba zbytkový hluk nejistotu měření výsledná L Aeq,16h 56,6-2,0 54,6-0,5-1,8 52,3 Tabulka 36: Výsledky měření - MM3 - noční doba naměřená odraz zbytkový hluk - noční doba po korekci 37,1-2,0 35,1 hluk z dopravy - noční doba zbytkový hluk nejistotu měření výsledná L Aeq,8h 51,5-2,0 49,5 0,0-1,8 47,7 Protokol o zkoušce č. 192/17 strana 22/27

23 7. POŽADAVKY NOREM A SOUVISEJÍCÍCH PŘEDPISŮ Hodnocení výsledků výpočtů (měření) je prováděno podle platného právního předpisu Nařízení vlády č. 272/2011 Sb. o ochraně zdraví před nepříznivými účinky hluku a vibrací v platném znění. V tomto nařízení jsou stanoveny hygienické limity hluku pro chráněný vnitřní prostor staveb, chráněný venkovní prostor staveb a chráněný venkovní prostor. V části třetí tohoto nařízení vlády v 11 a 12 jsou uvedeny hygienické limity hluku v chráněném vnitřním prostoru staveb ( 11), v chráněném venkovním prostoru staveb a chráněném venkovním prostoru ( 12). Podle odstavce 3, 30 zákona č. 258/2000 Sb. o ochraně veřejného zdraví ve znění novely č. 267/2015 Sb. se chráněným venkovním prostorem rozumí nezastavěné pozemky, které jsou užívány k rekreaci, lázeňské léčebně rehabilitační péči a výuce, s výjimkou lesních a zemědělských pozemků a venkovních pracovišť. Chráněným venkovním prostorem staveb se rozumí prostor do vzdálenosti 2 m před částí jejich obvodového pláště, významný z hlediska pronikání hluku zvenčí do chráněného vnitřního prostoru bytových domů, rodinných domů, staveb pro předškolní a školní výchovu a vzdělávání, staveb pro zdravotní a sociální účely, jakož i funkčně obdobných staveb. Chráněným vnitřním prostorem staveb se rozumí pobytové místnosti ve stavbách zařízení pro výchovu a vzdělávání, pro zdravotní a sociální účely a ve funkčně obdobných stavbách a obytné místnosti ve všech stavbách. Rekreace pro účely podle věty první zahrnuje i užívání pozemku na základě vlastnického, nájemního nebo podnájemního práva souvisejícího s vlastnictvím bytového nebo rodinného domu, nájmem nebo podnájmem bytu v nich Hygienické limity hluku v chráněných venkovních prostorech staveb a v chráněném venkovním prostoru (1) Určujícím ukazatelem hluku, s výjimkou vysokoenergetického impulsního hluku, je ekvivalentní hladina akustického tlaku A a odpovídající hladiny v kmitočtových pásmech. V denní době se stanoví pro 8 souvislých a na sebe navazujících nejhlučnějších hodin (L Aeq,8h ), v noční době pro nejhlučnější 1 hodinu (L Aeq,1h ). Pro hluk z dopravy na pozemních komunikacích a dráhách a pro hluk z leteckého provozu se ekvivalentní hladina akustického tlaku A LAeq,T stanoví pro celou denní (L Aeq,16h ) a celou noční dobu (L Aeq,8h ). (2) Určujícím ukazatelem vysokoenergetického impulsního hluku je ekvivalentní hladina akustického tlaku C L Ceq,T a současně průměrná hladina expozice zvuku C L CE jednotlivých impulsů. V denní době se stanoví pro 8 souvislých a na sebe navazujících nejhlučnějších hodin (L Ceq,8h ), v noční době pro nejhlučnější 1 hodinu (L Ceq,1h ). (3) Hygienický limit ekvivalentní hladiny akustického tlaku A, s výjimkou hluku z leteckého provozu a vysokoenergetického impulsního hluku, se stanoví součtem základní hladiny akustického tlaku A 50 db a korekcí přihlížejících ke druhu chráněného prostoru a denní a noční době, které jsou uvedeny v tabulce č. 1 části A přílohy č. 3 k tomuto nařízení. Pro vysoce impulsní hluk se přičte další korekce -12 db. V případě hluku s tónovými složkami, s výjimkou hluku z dopravy na pozemních komunikacích, dráhách a z leteckého provozu, se přičte další korekce -5 db. (4) Stará hluková zátěž L Aeq,16h pro denní dobu a L Aeq,8h pro noční dobu se zjišťuje měřením nebo výpočtem z údajů o roční průměrné denní intenzitě a skladbě dopravy v roce 2000 poskytnutých správcem popřípadě vlastníkem pozemní komunikace nebo dráhy. Protokol o zkoušce č. 192/17 strana 23/27

24 Hygienický limit stanovený pro starou hlukovou zátěž se vztahuje na ucelené úseky pozemní komunikace nebo dráhy. (5) Hygienický limit ekvivalentní hladiny akustického tlaku A staré hlukové zátěže stanovený součtem základní hladiny akustického tlaku A 50 db a korekce pro starou hlukovou zátěž uvedené v tabulce č. 1 části A přílohy č. 3 k tomuto nařízení zůstává zachován, a) po položení nového povrchu vozovky, prováděné údržbě a rekonstrukci železničních drah nebo rozšíření vozovek při zachování směrového nebo výškového vedení pozemní komunikace nebo dráhy a b) pro krátkodobé objízdné trasy. (6) Hygienický limit ekvivalentní hladiny akustického tlaku A staré hlukové zátěže stanovený součtem základní hladiny akustického tlaku A 50 db a korekce pro starou hlukovou zátěž uvedené v tabulce č. 1 části A přílohy č. 3 k tomuto nařízení nelze uplatnit v případě, že se hluk působený dopravou na pozemních komunikacích a dráhách po 1. lednu 2001 v předmětném úseku pozemní komunikace nebo dráhy zvýšil o více než 2 db. V tomto případě se hygienický limit ekvivalentní hladiny akustického tlaku A stanoví postupem podle odstavce 3. Jestliže ale byla hluku působeného dopravou na pozemních komunikacích a dráhách před jejím zvýšením o více než 2 db podle věty první vyšší než hodnoty uvedené v tabulce č. 2 části A přílohy č. 3 k tomuto nařízení, pak se k hygienickým limitům ekvivalentní hladiny akustického tlaku A stanoveným podle odstavce 3 přičte další korekce, +5 db. (7) Hygienický limit ekvivalentní hladiny akustického tlaku C vysokoenergetického impulsního hluku se stanoví pro denní dobu L Ceq,8h se rovná 83 db, pro noční dobu L Ceq,1h se rovná 40 db. Ekvivalentní hladina akustického tlaku C L Ceq,T se vypočte způsobem upraveným v části C přílohy č. 3 k tomuto nařízení. (8) Hygienický limit ekvivalentní hladiny akustického tlaku A z leteckého provozu se vztahuje na charakteristický letový den a stanoví se pro celou denní dobu ekvivalentní hladinou akustického tlaku A L Aeq,16h se rovná 60 db a pro celou noční dobu ekvivalentní hladinou akustického tlaku A L Aeq,8h se rovná 50 db. (9) Hygienický limit ekvivalentní hladiny akustického tlaku A pro hluk ze stavební činnosti L Aeq,s se stanoví tak, že se k hygienickému limitu ekvivalentní hladiny akustického tlaku A stanovenému podle odstavce 3 přičte další korekce podle části B přílohy č. 3 k tomuto nařízení Hodnocení měření hluku v mimopracovním prostředí V chráněném venkovním prostoru staveb se hladiny akustického tlaku stanovují pro dopadající zvukovou vlnu. Při měření hluku v chráněných venkovních prostorech staveb, chráněném venkovním prostoru a v chráněných vnitřních prostorech staveb se uvádí nejistota, kterou se rozumí rozšířená kombinovaná standardní nejistota měření. Nejistota musí být uplatněna při hodnocení naměřených hodnot. Výsledná hladiny akustického tlaku nepřekračuje hygienický limit, jestliže výsledná ekvivalentní hladina akustického tlaku po odečtení hodnoty nejistoty je rovna nebo je nižší než hygienický limit nebo výsledná maximální hladina akustického tlaku je rovna nebo je nižší než hygienický limit. Protokol o zkoušce č. 192/17 strana 24/27

25 Při posuzování změny hodnot určujícího ukazatele v chráněných venkovních prostorech staveb, chráněném venkovním prostoru a v chráněných vnitřních prostorech staveb, zjištěných výpočtem nebo měřením, nelze považovat za hodnotitelnou změnu jejich rozdíl pohybující se v intervalu od 0,1 do 0,9 db. Věta první se nepoužije v případě hodnocení naměřené hodnoty určujícího ukazatele hluku vzhledem k hygienickému limitu. Za prokazatelné navýšení hluku ve smyslu 77 odst. 5 zákona se považuje navýšení větší než 2 db ke dni posouzení prokazatelného navýšení hluku oproti naměřeným hodnotám hluku nebo oproti hodnotám hluku vypočteným v akustickém posouzení zdroje hluku předloženém příslušnému orgánu ochrany veřejného zdraví v rámci žádosti o vydání stanoviska podle 77 odst. 2 a 4 zákona. Akustickým posouzením zdroje hluku podle věty první se rozumí takové posouzení, které je zpracováno na základě údajů o zdroji hluku ne starších 9 měsíců přede dnem podání žádosti uvedené ve větě první Nejistota měření Odhad rozšířené nejistoty měření, pro chráněné venkovní prostory stavby a chráněný venkovní prostor, U AB je dle Metodického návodu č. j. HEM pro měření a hodnocení hluku v mimopracovním prostředí ± 1,8 db na 95 % hladině spolehlivosti (výsledek se od skutečné hodnoty liší o méně než 1,8 db) Hygienické limity Hygienický limit se stanoví podle 12 odst. (3) nařízení vlády č. 272/2011 Sb., jako součet základní hladiny 50 db a korekcí, přihlížejících k místním podmínkám, denní a noční době. denní doba noční doba 6:00-22:00 hod. 22:00-6:00 hod. Hluk z dopravy na pozemních komunikacích - chráněný venkovní prostor stavby denní doba noční doba korekce +10 db, pro hluk z dopravy na dálnicích, silnicích I. a II. třídy a místních komunikacích I. a II. třídy v území, kde hluk z dopravy na těchto komunikacích je převažující nad hlukem z dopravy na ostatních pozemních komunikacích, použije se pro hluk z dopravy na drahách v ochranném pásmu dráhy limit, L Aeq, 16h = 60 db, hodnotí se celých 16 hodin korekce -10 db pro noční dobu, a korekce +10 db, pro hluk z dopravy na dálnicích, silnicích I. a II. třídy a místních komunikacích I. a II. třídy v území, kde hluk z dopravy na těchto komunikacích je převažující nad hlukem z dopravy na ostatních pozemních komunikacích, použije se pro hluk z dopravy na drahách v ochranném pásmu dráhy limit, L Aeq, 8h = 50 db, hodnotí se celých 8 hodin Protokol o zkoušce č. 192/17 strana 25/27

26 8. VYSVĚTLIVKY SYMBOLŮ A ZKRATEK SOP L Aeq,8h L Aeq,1h L Amin L Amax L teq,t L teq,8h t a standardní operační postup ekvivalentní hladina akustického tlaku A během časového intervalu T ekvivalentní hladina akustického tlaku A během časového intervalu 8 h ekvivalentní hladina akustického tlaku A během časového intervalu 1 h hladina minimálního akustického tlaku A hladina maximálního akustického tlaku A ekvivalentní hladina akustického tlaku v třetinooktávovém kmitočtovém pásmu o středním kmitočtu f [Hz] během časového intervalu T ekvivalentní hladina akustického tlaku v třetinooktávovém kmitočtovém pásmu o středním kmitočtu f [Hz] během časového intervalu 8 h teplota vzduchu [ C] rh relativní vlhkost vzduchu [%] p a v a atmosférický tlak [hpa] rychlost prodění vzduchu [m/s] Protokol o zkoušce č. 192/17 strana 26/27

27 9. SHRNUTÍ VÝSLEDKŮ MĚŘENÍ HLUKU Tabulka 37: Shrnutí výsledků Místo měření denní doba L Aeq,16h noční doba MM1a 52,8 47,5 RD č. p MM1b 54,6 49,4 MM2a 52,6 47,6 BD č. p MM2b 52,9 47,6 MM3 BD č. p ,3 47,7 Výsledky se týkají jen míst a časového intervalu, popsaných v protokolu. Bez písemného souhlasu EKOME, spol. s r. o. se nesmí protokol reprodukovat jinak než celý. Protokol o zkoušce č. 192/17 strana 27/27
