1 Návod na práci s přípravkem a programem uscope na cvičeních Ing. Tomáš Martinec Ph.D. TECHNICKÁ UNIVERZITA V LIBERCI Fakulta mechatroniky, informatiky a mezioborových studií Tento materiál vznikl v rámci projektu ESF CZ.1.07/2.2.00/ , který je spolufinancován Evropským sociálním fondem a státním rozpočtem ČR

2 Návod pro cvičení Na cvičení se používá program uscope ve verzi Standard s integrovaným překladačem Assembleru, volně dostupný překladač SDCC pro programování v jazyce C a vývojový přípravek s procesorem AT89C51CC03. Vytvoření nového projektu Spusťte program uscope Nový projekt založíte z menu pomocí File/New/Project

3 Spustí se průvodce, který v několika krocích pomůže nastavit projekt V prvním krokem je nastavení adresáře a jména projektu, prázdný adresář je lépe si připravit předem

4 V dalším kroku se zobrazí Project manager, ve kterém je možné zadat jeden nebo více zdrojových textů. Pokud ještě nemáte žádný zdrojový soubor, ukončete ho pomocí tlačítka OK. K Projekt manageru se lze vrátit kdykoli později

5 Dalším krokem je výběr procesoru. Procesor na přípravku v nabídce není, proto zvolte procesor AT89C5131, který je mu z nabízených nejpodobnější. Následuje okno Project Wizard, kde není nutné vyplňovat nic. Typy souborů a použitý překladač se nadefinuje později podle použitého jazyka

6 Přidání souboru se zdrojovým textem Pokud již máte soubor se zdrojovým textem, pak ho lze přidat již v průběhu vytváření projektu nebo kdykoli později. Pokud ho ještě nemáte, založte si nový pomocí menu File/New/File a hned vzápětí jej uložte pomocí File/SaveAs Zadejte jméno souboru dle svého uvážení a příponu podle programovacího jazyka, který budete chtít použít. Pro jazyk C použijte.c pro Assembler použijte.asm

7 Přidání souboru se zdrojovým textem Spusťte z menu Project/Manager a pomocí tlačítka Add přidejte nový soubor do projektu. Pokud uscope zadanou příponu nebude znát, pak se vzápětí objeví dialog Project Options

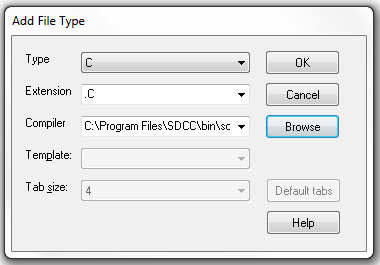

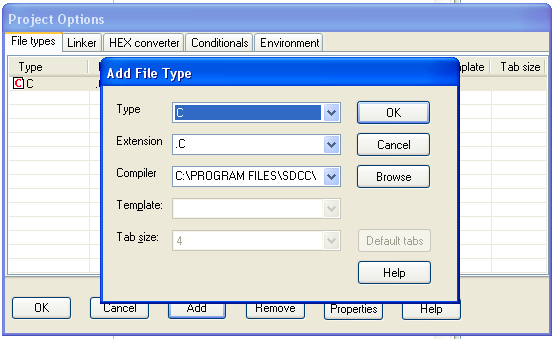

8 Zde pomocí tlačítka Add musíte nastavit odpovídající typ souboru, příponu a překladač. Pro použití integrovaného Assembleru nechte políčko Compiler prázdné. Pro překladač jazyka C vyberte ručně soubor C:\Program Files\SDCC\bin\sdcc.exe

9 Pokud budete používat jazyk C, pak je ještě nutné na záložce Linker do řádku Program vyplnit opět soubor C:\Program Files\SDCC\bin\sdcc.exe. Dále ještě do řádku Parameters vyplňte --nogcse. Pak již jen stačí ukončit dialog Project Options a poté Project manager pomocí OK a můžete začít psát svůj program.

10 Příklad programu v Assembleru Popis funkce: rozsvítí se červená dioda. Po stisku levého tlačítka se rozsvítí žlutá, pro stisku pravého tlačítka zase zhasne. _P3 EQU 176 _P4 EQU 192 Led1 EQU _P4+2 Led2 EQU _P4+3 Tlac1 EQU _P3+2 Tlac2 EQU _P3+3 MOV SP,#7 CLR Led1 LOOP: JB Tlac1,$ CLR Led2 JB Tlac2,$ SETB Led2 JMP LOOP END

11 Příklad programu v programovacím jazyce C Popis funkce: pokud podržíte levé tlačítko, pak bude svítit červená dioda a po jeho uvolnění opět zhasne. To samé dělá žlutá dioda se druhým tlačítkem. #include <AT89C51ED2.h> #define LED1 P4_2 #define LED2 P4_3 #define LED3 P4_4 #define Tlac1 P3_2 #define Tlac2 P3_3 void main(void) { } while(1) { LED1 = Tlac1; LED2 = Tlac2; }

12 Přeložení a nahrání programu do procesoru Pokud máte napsaný program, pak ho můžete přeložit pomocí tlačítka Build, nebo z menu Project/Build. Pokud překladač nenahlásí žádnou chybu, můžete program do procesoru nahrát pomocí tlačítka Load nebo z menu File/Load. Nejprve ale musíte zkontrolovat stav spojení. Dole v informační liště by měl být zelený nápis UMON52 Connected: a číslo portu. Pokud tomu tak není, pak musíte spojení nejprve navázat. Oba předchozí kroky lze provést najednou pomocí tlačítka Build and load (klávesová zkratka Shift-F9) nebo z menu Project/Build and load

13 Navázání komunikace Nastavení a navázání komunikace se provede v dialogu Setup communication. Ten vyvoláte pomocí tlačítka Communication nebo z menu Tools/Communication. Tam musí být nastaven příslušný port (pravděpodobně bude mít číslo 5, 6 nebo 7), komunikační rychlost a jako Target musí být nastaven UMON52 Poté vyresetujte přípravek tlačítkem Reset, které je vedle procesoru, a následně stiskněte tlačítko Init connection. Po chvíli by se měla objevit na monitoru informace o resetování procesoru a aktivní komunikace by měla být indikována zeleným nápisem UMON52 Connected:

14 Teprve v tomto okamžiku je možné provést příkaz Load. Zobrazí se informační panel, který po dokončení přenosu sám zmizí. Pak je možné program na přípravku spustit tlačítkem RUN (klávesová zkratka F9) nebo z menu Run/Run Program na přípravku poběží a můžete ho testovat. Pokud budete chtít do přípravku nahrát nový program, stiskněte tlačítko Reset na přípravku a znovu proveďte příkaz Init connection
