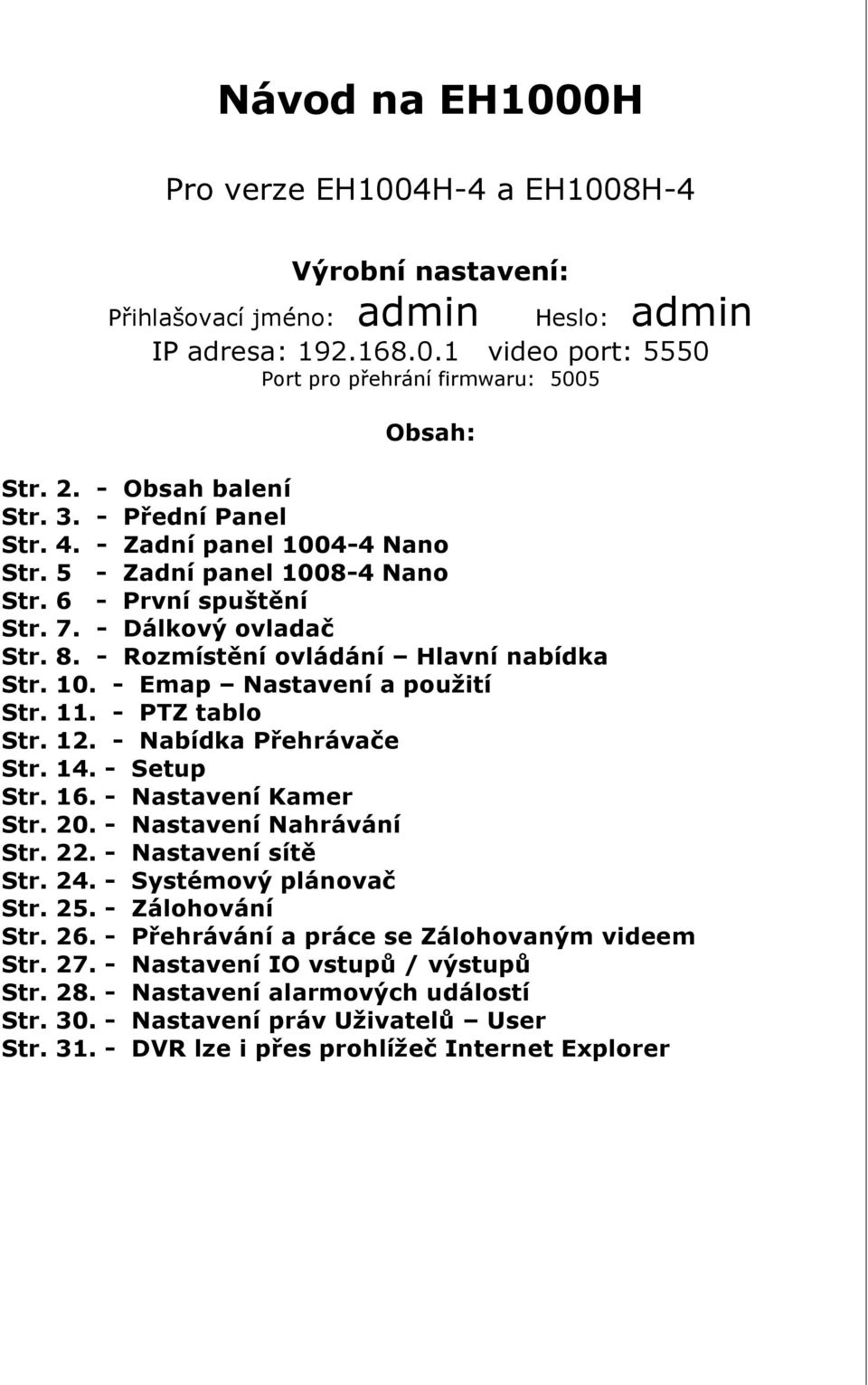

1 Návod na EH1000H Pro verze EH1004H-4 a EH1008H-4 Výrobní nastavení: Přihlašovací jméno: admin Heslo: admin IP adresa: video port: 5550 Port pro přehrání firmwaru: 5005 Obsah: Str Obsah balení Str Přední Panel Str Zadní panel Nano Str. 5 - Zadní panel Nano Str. 6 - První spuštění Str Dálkový ovladač Str Rozmístění ovládání Hlavní nabídka Str Emap Nastavení a použití Str PTZ tablo Str Nabídka Přehrávače Str Setup Str Nastavení Kamer Str Nastavení Nahrávání Str Nastavení sítě Str Systémový plánovač Str Zálohování Str Přehrávání a práce se Zálohovaným videem Str Nastavení IO vstupů / výstupů Str Nastavení alarmových událostí Str Nastavení práv Uživatelů User Str DVR lze i přes prohlížeč Internet Explorer

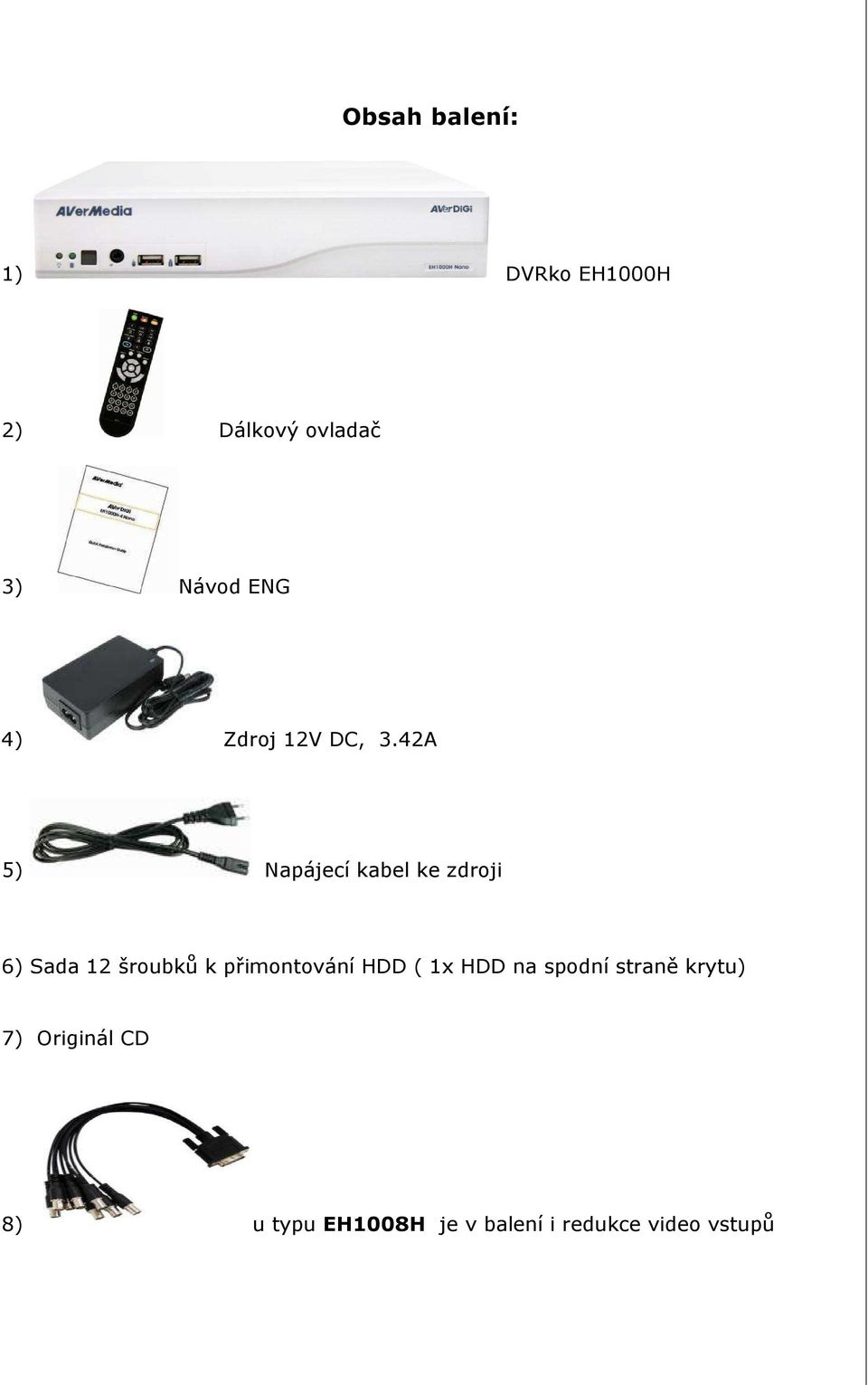

2 Obsah balení: 1) DVRko EH1000H 2) Dálkový ovladač 3) Návod ENG 4) Zdroj 12V DC, 3.42A 5) Napájecí kabel ke zdroji 6) Sada 12 šroubků k přimontování HDD ( 1x HDD na spodní straně krytu) 7) Originál CD 8) u typu EH1008H je v balení i redukce video vstupů

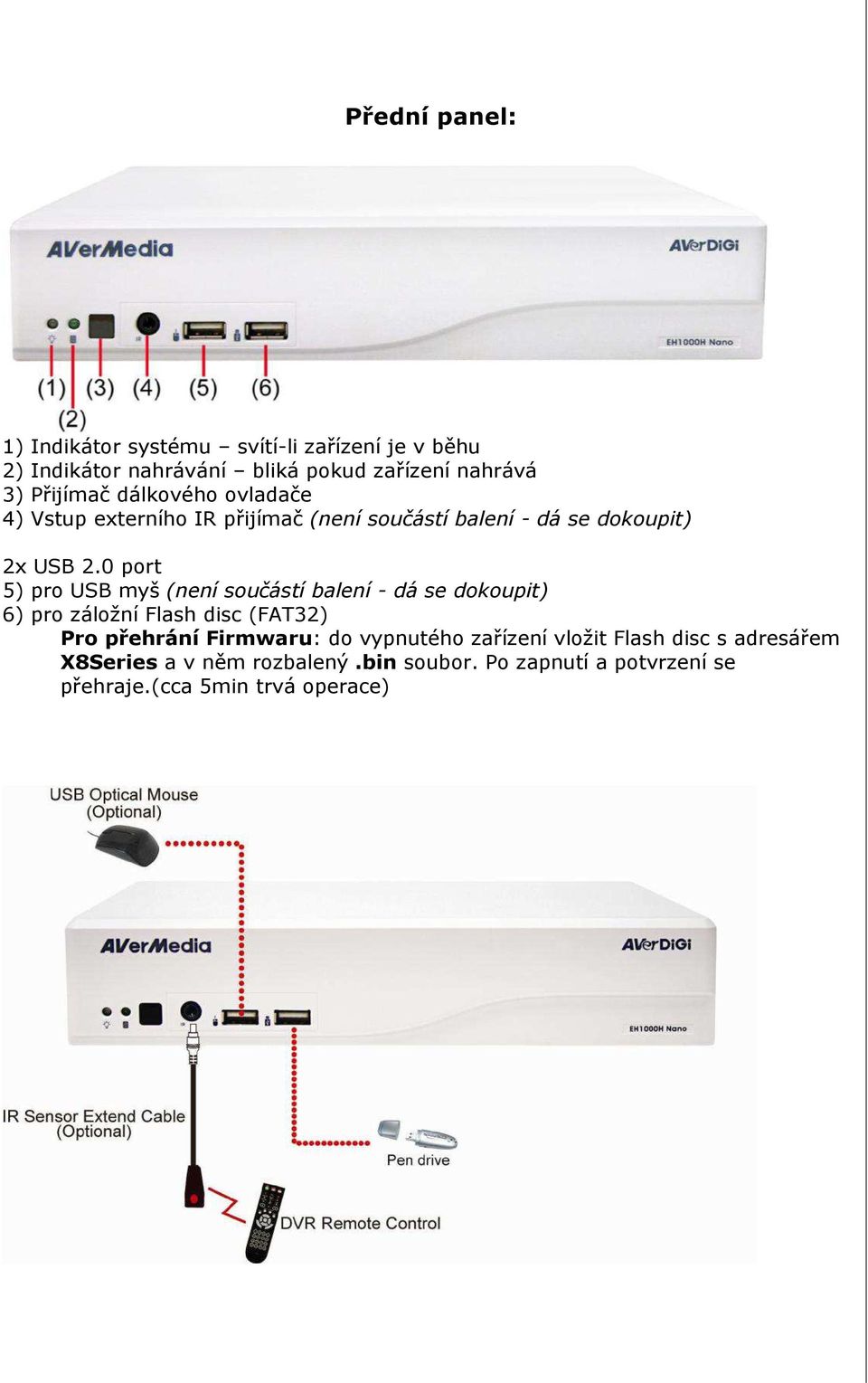

3 Přední panel: 1) Indikátor systému svítí-li zařízení je v běhu 2) Indikátor nahrávání bliká pokud zařízení nahrává 3) Přijímač dálkového ovladače 4) Vstup externího IR přijímač (není součástí balení - dá se dokoupit) 2x USB 2.0 port 5) pro USB myš (není součástí balení - dá se dokoupit) 6) pro záložní Flash disc (FAT32) Pro přehrání Firmwaru: do vypnutého zařízení vložit Flash disc s adresářem X8Series a v něm rozbalený.bin soubor. Po zapnutí a potvrzení se přehraje.(cca 5min trvá operace)

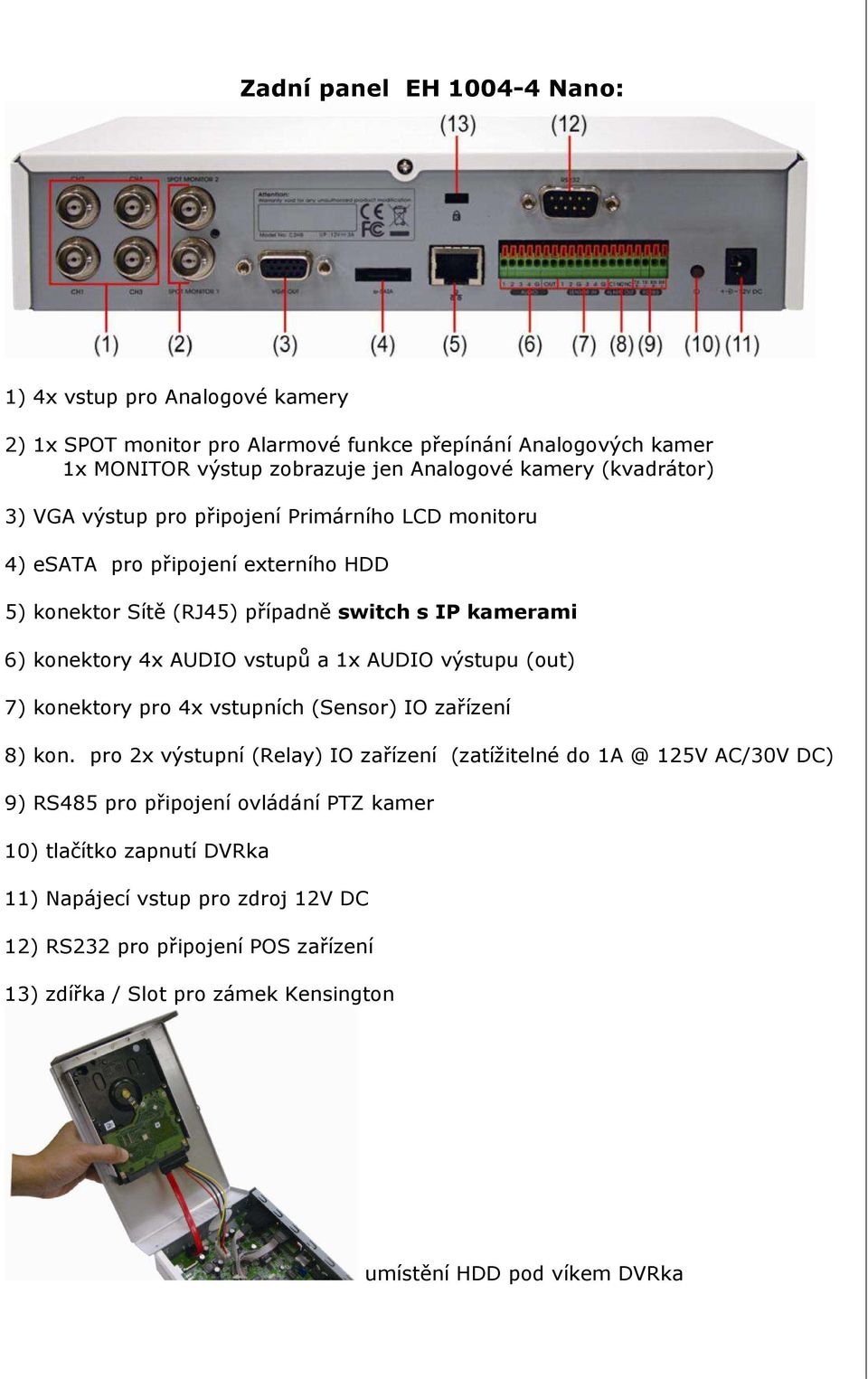

4 Zadní panel EH Nano: 1) 4x vstup pro Analogové kamery 2) 1x SPOT monitor pro Alarmové funkce přepínání Analogových kamer 1x MONITOR výstup zobrazuje jen Analogové kamery (kvadrátor) 3) VGA výstup pro připojení Primárního LCD monitoru 4) esata pro připojení externího HDD 5) konektor Sítě (RJ45) případně switch s IP kamerami 6) konektory 4x AUDIO vstupů a 1x AUDIO výstupu (out) 7) konektory pro 4x vstupních (Sensor) IO zařízení 8) kon. pro 2x výstupní (Relay) IO zařízení (zatížitelné do 125V AC/30V DC) 9) RS485 pro připojení ovládání PTZ kamer 10) tlačítko zapnutí DVRka 11) Napájecí vstup pro zdroj 12V DC 12) RS232 pro připojení POS zařízení 13) zdířka / Slot pro zámek Kensington umístění HDD pod víkem DVRka

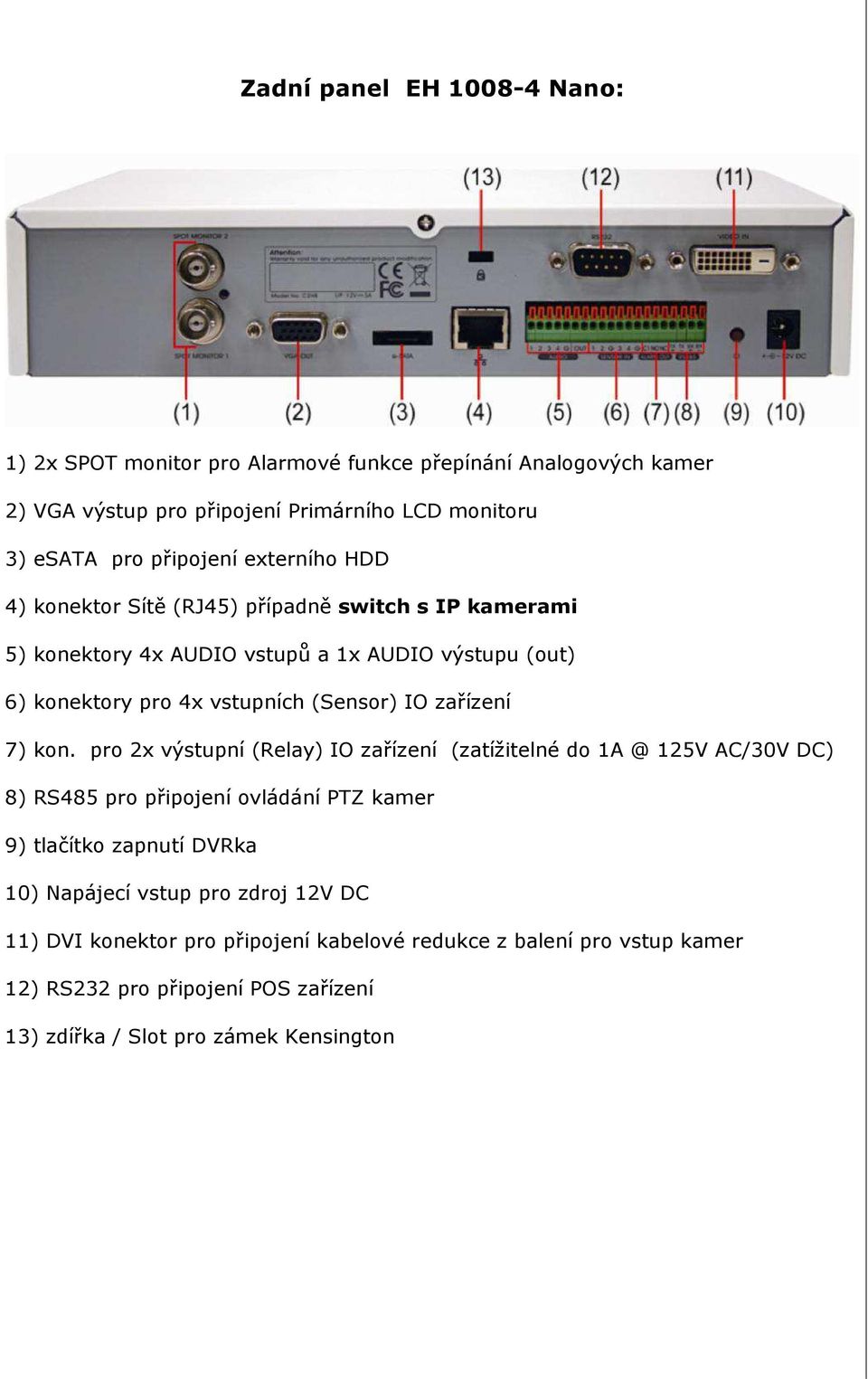

5 Zadní panel EH Nano: 1) 2x SPOT monitor pro Alarmové funkce přepínání Analogových kamer 2) VGA výstup pro připojení Primárního LCD monitoru 3) esata pro připojení externího HDD 4) konektor Sítě (RJ45) případně switch s IP kamerami 5) konektory 4x AUDIO vstupů a 1x AUDIO výstupu (out) 6) konektory pro 4x vstupních (Sensor) IO zařízení 7) kon. pro 2x výstupní (Relay) IO zařízení (zatížitelné do 125V AC/30V DC) 8) RS485 pro připojení ovládání PTZ kamer 9) tlačítko zapnutí DVRka 10) Napájecí vstup pro zdroj 12V DC 11) DVI konektor pro připojení kabelové redukce z balení pro vstup kamer 12) RS232 pro připojení POS zařízení 13) zdířka / Slot pro zámek Kensington

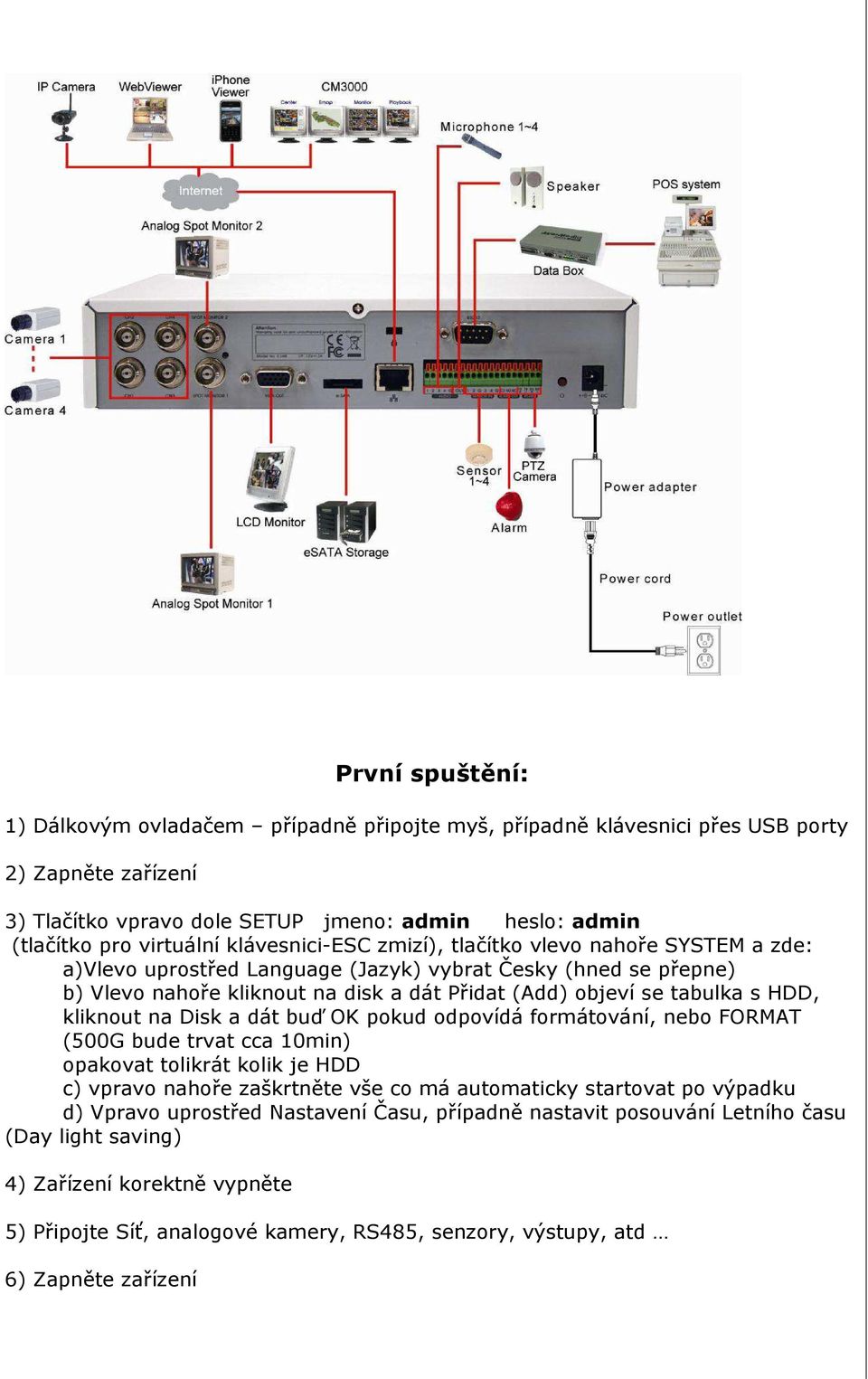

6 První spuštění: 1) Dálkovým ovladačem případně připojte myš, případně klávesnici přes USB porty 2) Zapněte zařízení 3) Tlačítko vpravo dole SETUP jmeno: admin heslo: admin (tlačítko pro virtuální klávesnici-esc zmizí), tlačítko vlevo nahoře SYSTEM a zde: a)vlevo uprostřed Language (Jazyk) vybrat Česky (hned se přepne) b) Vlevo nahoře kliknout na disk a dát Přidat (Add) objeví se tabulka s HDD, kliknout na Disk a dát buď OK pokud odpovídá formátování, nebo FORMAT (500G bude trvat cca 10min) opakovat tolikrát kolik je HDD c) vpravo nahoře zaškrtněte vše co má automaticky startovat po výpadku d) Vpravo uprostřed Nastavení Času, případně nastavit posouvání Letního času (Day light saving) 4) Zařízení korektně vypněte 5) Připojte Síť, analogové kamery, RS485, senzory, výstupy, atd 6) Zapněte zařízení

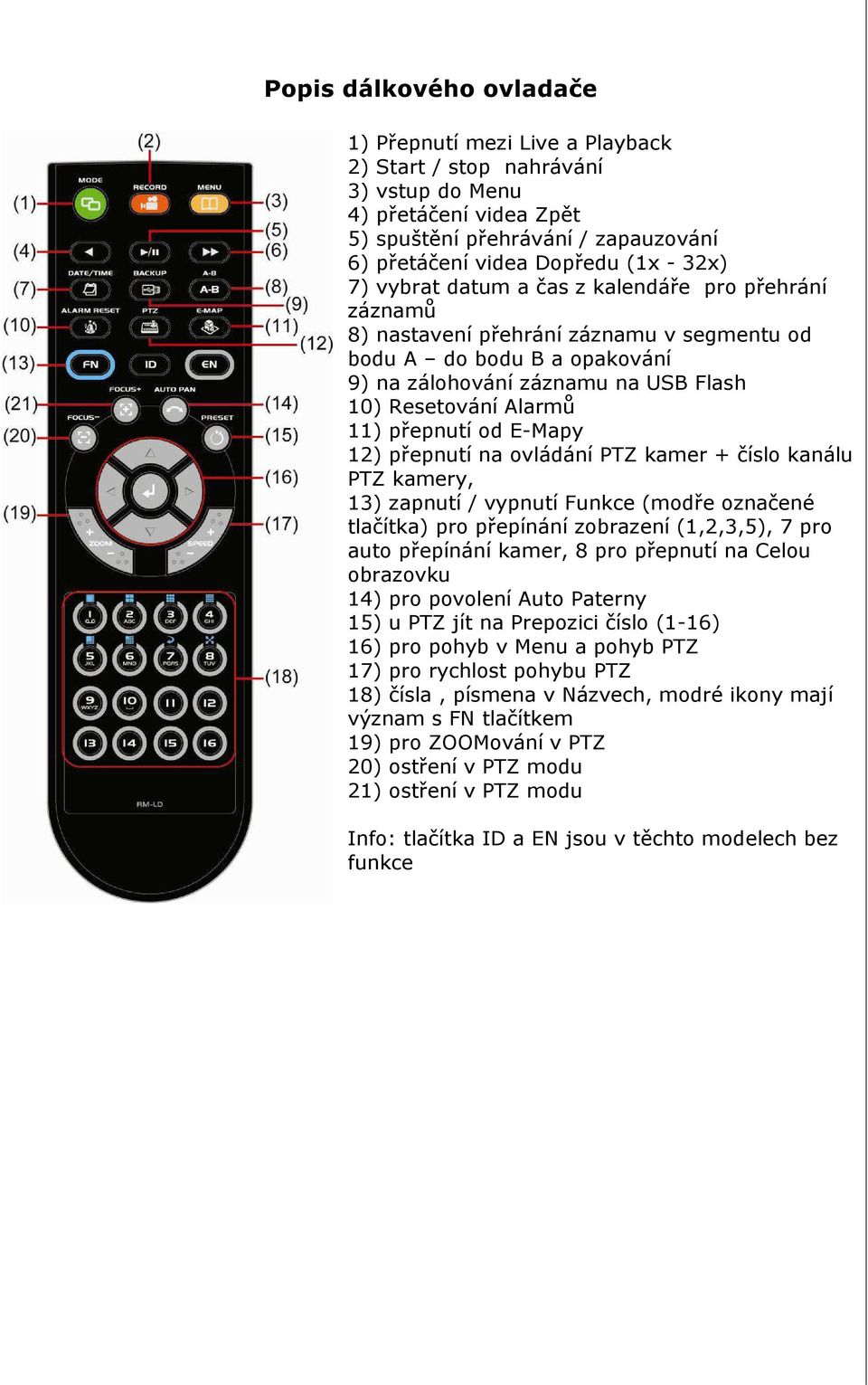

7 Popis dálkového ovladače 1) Přepnutí mezi Live a Playback 2) Start / stop nahrávání 3) vstup do Menu 4) přetáčení videa Zpět 5) spuštění přehrávání / zapauzování 6) přetáčení videa Dopředu (1x - 32x) 7) vybrat datum a čas z kalendáře pro přehrání záznamů 8) nastavení přehrání záznamu v segmentu od bodu A do bodu B a opakování 9) na zálohování záznamu na USB Flash 10) Resetování Alarmů 11) přepnutí od E-Mapy 12) přepnutí na ovládání PTZ kamer + číslo kanálu PTZ kamery, 13) zapnutí / vypnutí Funkce (modře označené tlačítka) pro přepínání zobrazení (1,2,3,5), 7 pro auto přepínání kamer, 8 pro přepnutí na Celou obrazovku 14) pro povolení Auto Paterny 15) u PTZ jít na Prepozici číslo (1-16) 16) pro pohyb v Menu a pohyb PTZ 17) pro rychlost pohybu PTZ 18) čísla, písmena v Názvech, modré ikony mají význam s FN tlačítkem 19) pro ZOOMování v PTZ 20) ostření v PTZ modu 21) ostření v PTZ modu Info: tlačítka ID a EN jsou v těchto modelech bez funkce

8 Rozmístění Ovládání: Hlavní nabídka U každé kamery vlevo nahoře název a trojúhelník zelený detekce pohybu, červený - nahrávání Tlačítka aktivní / zapnutá / povolená jsou fialová 1) Vypnutí systému (Restart / Vypnutí / Přehlášení uživatele / Zpět) 2) Přepnutí Zobrazení Pokud jste přepnutí v zobrazení jedné kamery, podržením na obraze pravého tlačítka myši a roztažením Zvětšíte ( ZOOM ) výřez. Toto nefunguje při přepnutí na celoobrazovkový režim 3) Record - Nahrávání začne se nahrávat vše bez ohledu na jiné nastavení 4) Zobrazí se okno E-Mapy s rozmístěnými kamerami a senzory 5) Network síť lze ručně Povolit / Zakázat síťový přístup 6) Setup Nastavení systému, kamer, nahrávání, senzorů 7) Otevře tablo pro ovládání PTZ 8) Přepnout na Živé video - Preview

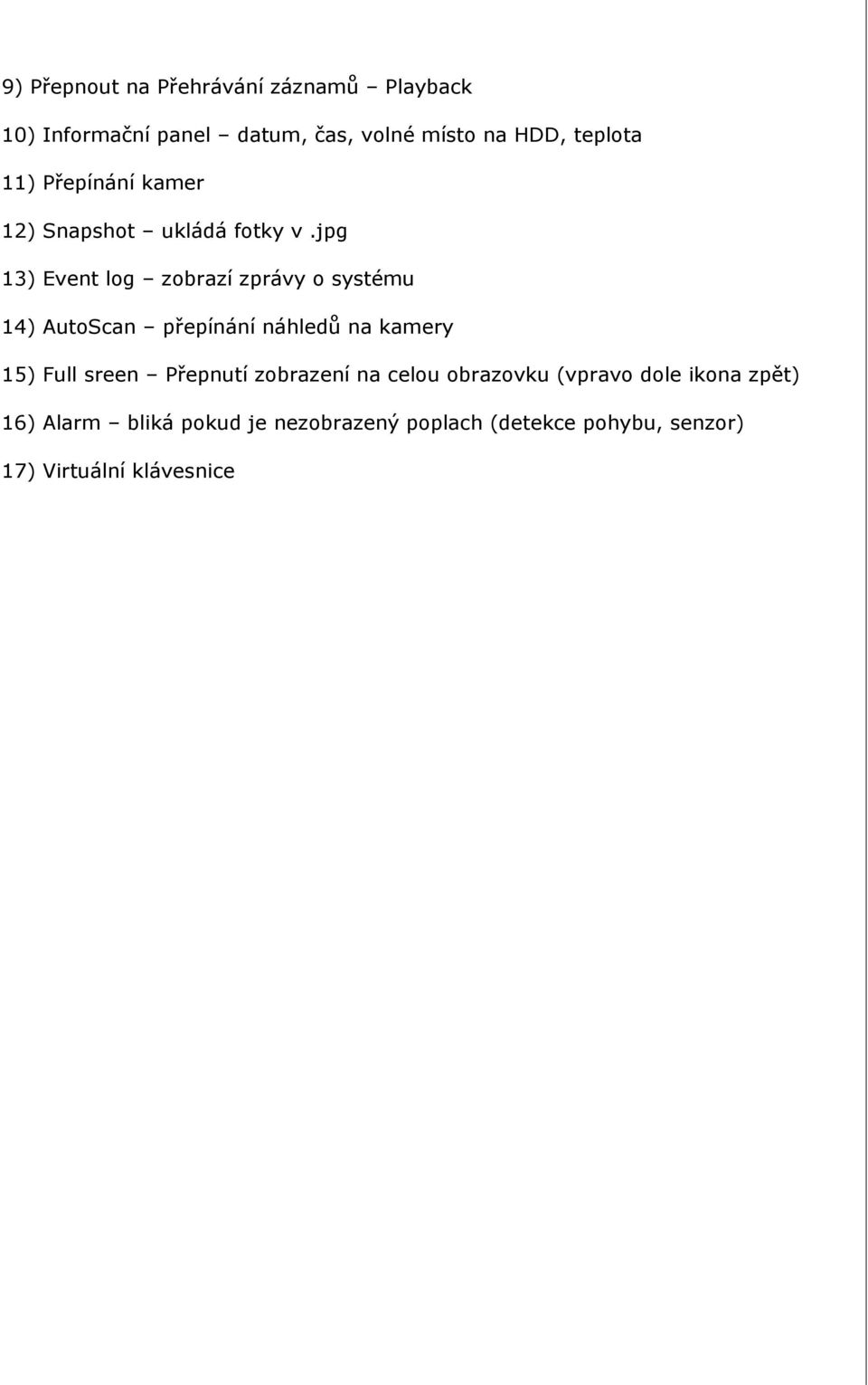

9 9) Přepnout na Přehrávání záznamů Playback 10) Informační panel datum, čas, volné místo na HDD, teplota 11) Přepínání kamer 12) Snapshot ukládá fotky v.jpg 13) Event log zobrazí zprávy o systému 14) AutoScan přepínání náhledů na kamery 15) Full sreen Přepnutí zobrazení na celou obrazovku (vpravo dole ikona zpět) 16) Alarm bliká pokud je nezobrazený poplach (detekce pohybu, senzor) 17) Virtuální klávesnice

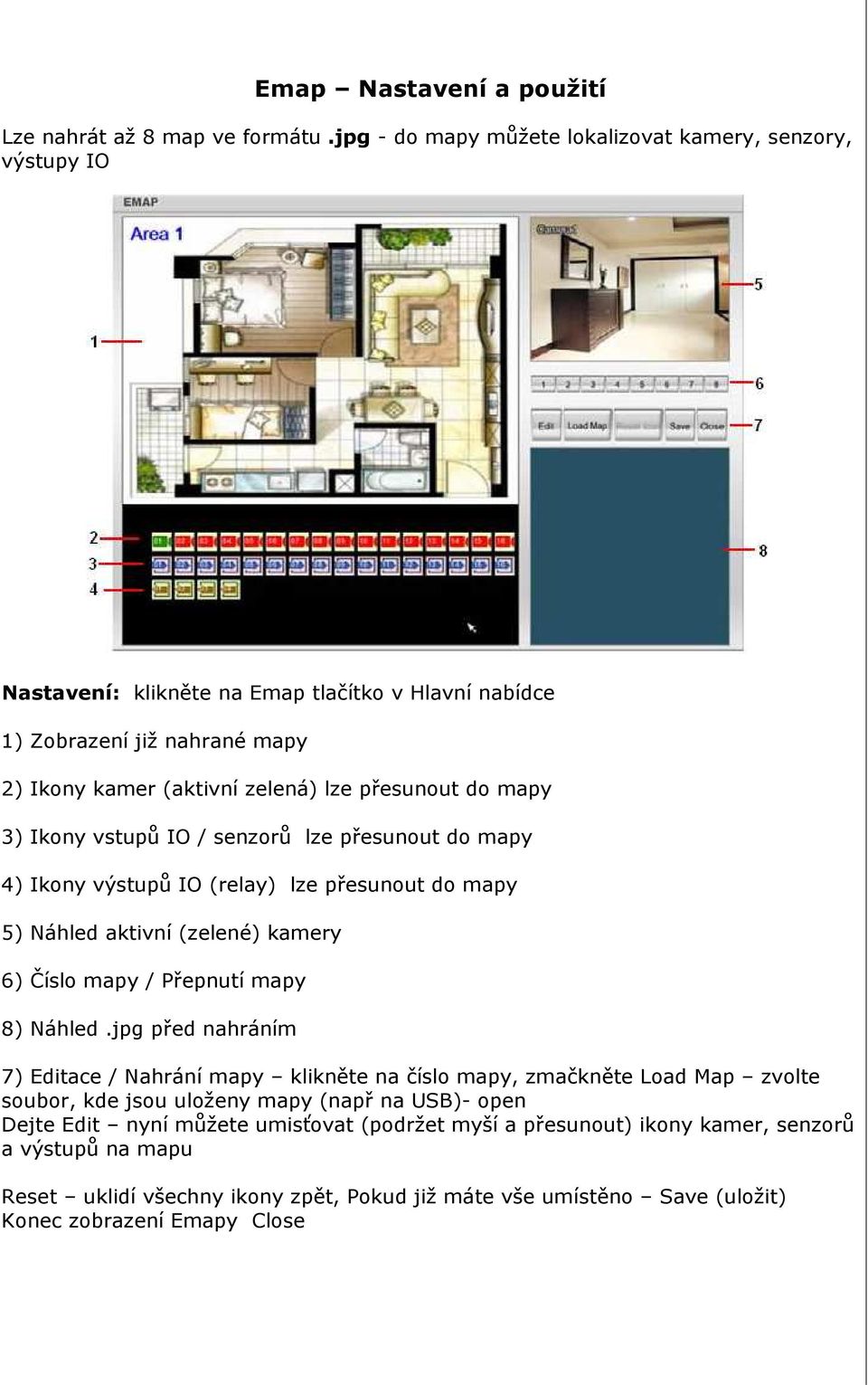

10 Emap Nastavení a použití Lze nahrát až 8 map ve formátu.jpg - do mapy můžete lokalizovat kamery, senzory, výstupy IO Nastavení: klikněte na Emap tlačítko v Hlavní nabídce 1) Zobrazení již nahrané mapy 2) Ikony kamer (aktivní zelená) lze přesunout do mapy 3) Ikony vstupů IO / senzorů lze přesunout do mapy 4) Ikony výstupů IO (relay) lze přesunout do mapy 5) Náhled aktivní (zelené) kamery 6) Číslo mapy / Přepnutí mapy 8) Náhled.jpg před nahráním 7) Editace / Nahrání mapy klikněte na číslo mapy, zmačkněte Load Map zvolte soubor, kde jsou uloženy mapy (např na USB)- open Dejte Edit nyní můžete umisťovat (podržet myší a přesunout) ikony kamer, senzorů a výstupů na mapu Reset uklidí všechny ikony zpět, Pokud již máte vše umístěno Save (uložit) Konec zobrazení Emapy Close

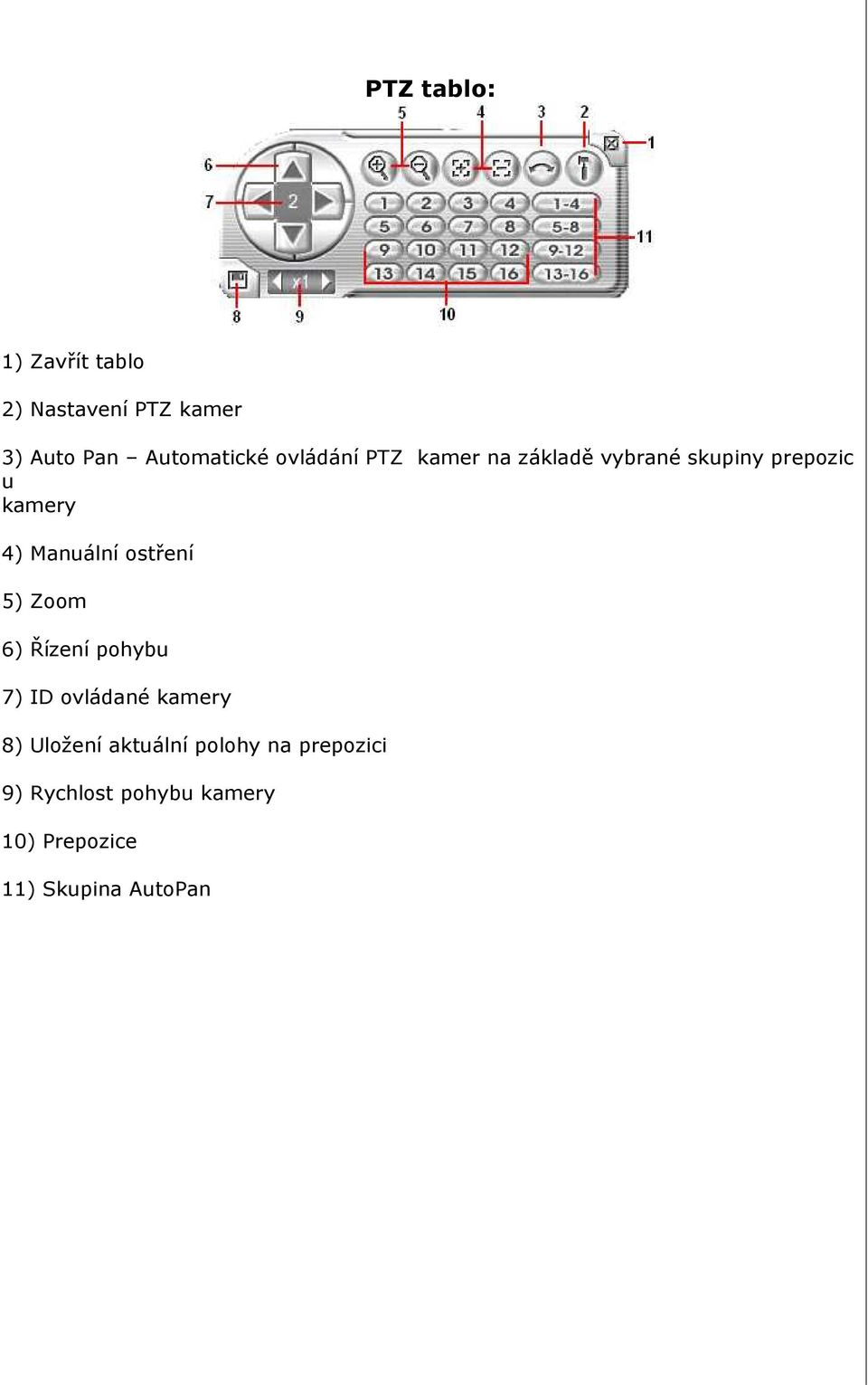

11 PTZ tablo: 1) Zavřít tablo 2) Nastavení PTZ kamer 3) Auto Pan Automatické ovládání PTZ kamer na základě vybrané skupiny prepozic u kamery 4) Manuální ostření 5) Zoom 6) Řízení pohybu 7) ID ovládané kamery 8) Uložení aktuální polohy na prepozici 9) Rychlost pohybu kamery 10) Prepozice 11) Skupina AutoPan

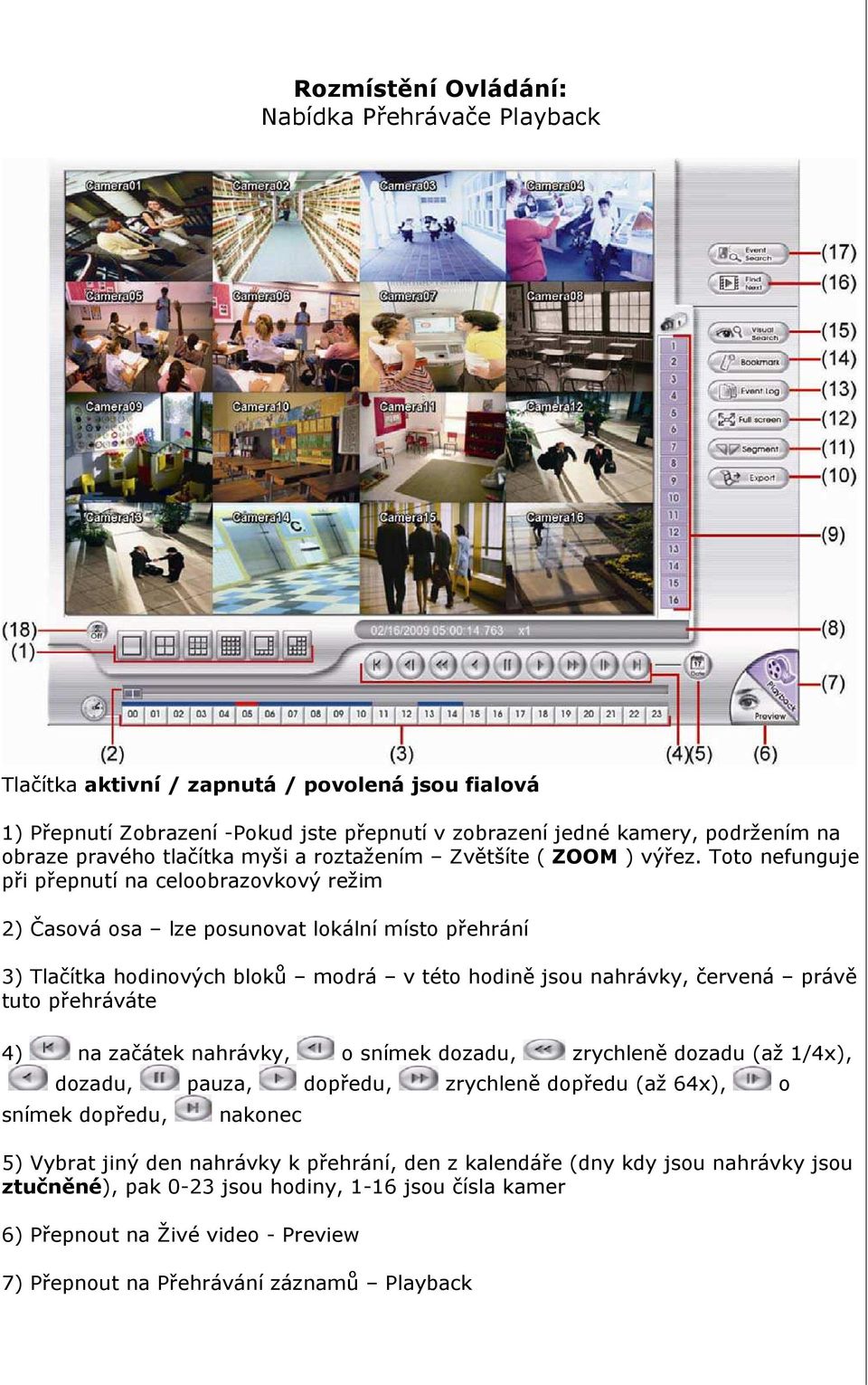

12 Rozmístění Ovládání: Nabídka Přehrávače Playback Tlačítka aktivní / zapnutá / povolená jsou fialová 1) Přepnutí Zobrazení -Pokud jste přepnutí v zobrazení jedné kamery, podržením na obraze pravého tlačítka myši a roztažením Zvětšíte ( ZOOM ) výřez. Toto nefunguje při přepnutí na celoobrazovkový režim 2) Časová osa lze posunovat lokální místo přehrání 3) Tlačítka hodinových bloků modrá v této hodině jsou nahrávky, červená právě tuto přehráváte 4) na začátek nahrávky, o snímek dozadu, zrychleně dozadu (až 1/4x), dozadu, pauza, dopředu, zrychleně dopředu (až 64x), o snímek dopředu, nakonec 5) Vybrat jiný den nahrávky k přehrání, den z kalendáře (dny kdy jsou nahrávky jsou ztučněné), pak 0-23 jsou hodiny, 1-16 jsou čísla kamer 6) Přepnout na Živé video - Preview 7) Přepnout na Přehrávání záznamů Playback

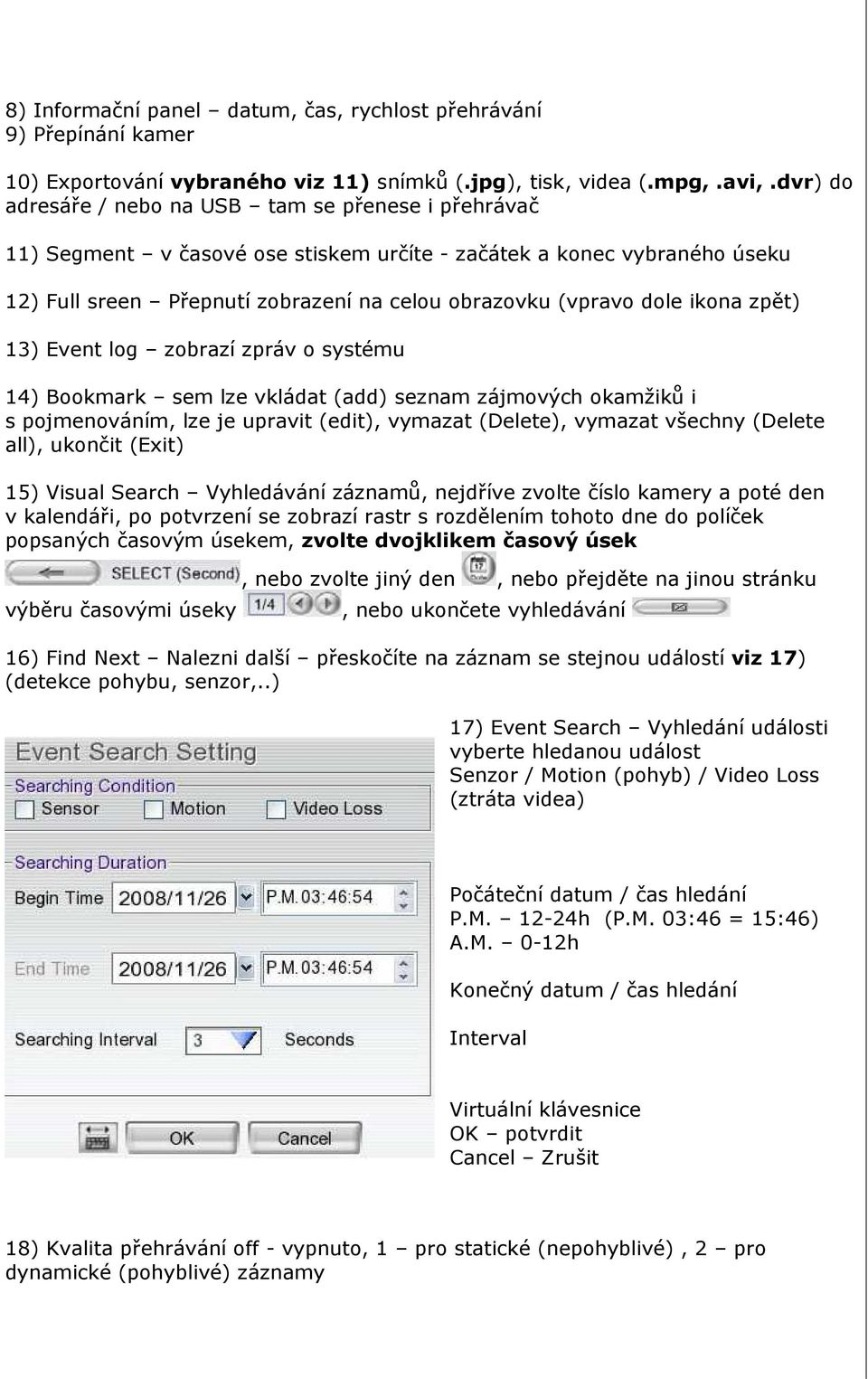

13 8) Informační panel datum, čas, rychlost přehrávání 9) Přepínání kamer 10) Exportování vybraného viz 11) snímků (.jpg), tisk, videa (.mpg,.avi,.dvr) do adresáře / nebo na USB tam se přenese i přehrávač 11) Segment v časové ose stiskem určíte - začátek a konec vybraného úseku 12) Full sreen Přepnutí zobrazení na celou obrazovku (vpravo dole ikona zpět) 13) Event log zobrazí zpráv o systému 14) Bookmark sem lze vkládat (add) seznam zájmových okamžiků i s pojmenováním, lze je upravit (edit), vymazat (Delete), vymazat všechny (Delete all), ukončit (Exit) 15) Visual Search Vyhledávání záznamů, nejdříve zvolte číslo kamery a poté den v kalendáři, po potvrzení se zobrazí rastr s rozdělením tohoto dne do políček popsaných časovým úsekem, zvolte dvojklikem časový úsek výběru časovými úseky, nebo zvolte jiný den, nebo přejděte na jinou stránku, nebo ukončete vyhledávání 16) Find Next Nalezni další přeskočíte na záznam se stejnou událostí viz 17) (detekce pohybu, senzor,..) 17) Event Search Vyhledání události vyberte hledanou událost Senzor / Motion (pohyb) / Video Loss (ztráta videa) Počáteční datum / čas hledání P.M h (P.M. 03:46 = 15:46) A.M. 0-12h Konečný datum / čas hledání Interval Virtuální klávesnice OK potvrdit Cancel Zrušit 18) Kvalita přehrávání off - vypnuto, 1 pro statické (nepohyblivé), 2 pro dynamické (pohyblivé) záznamy

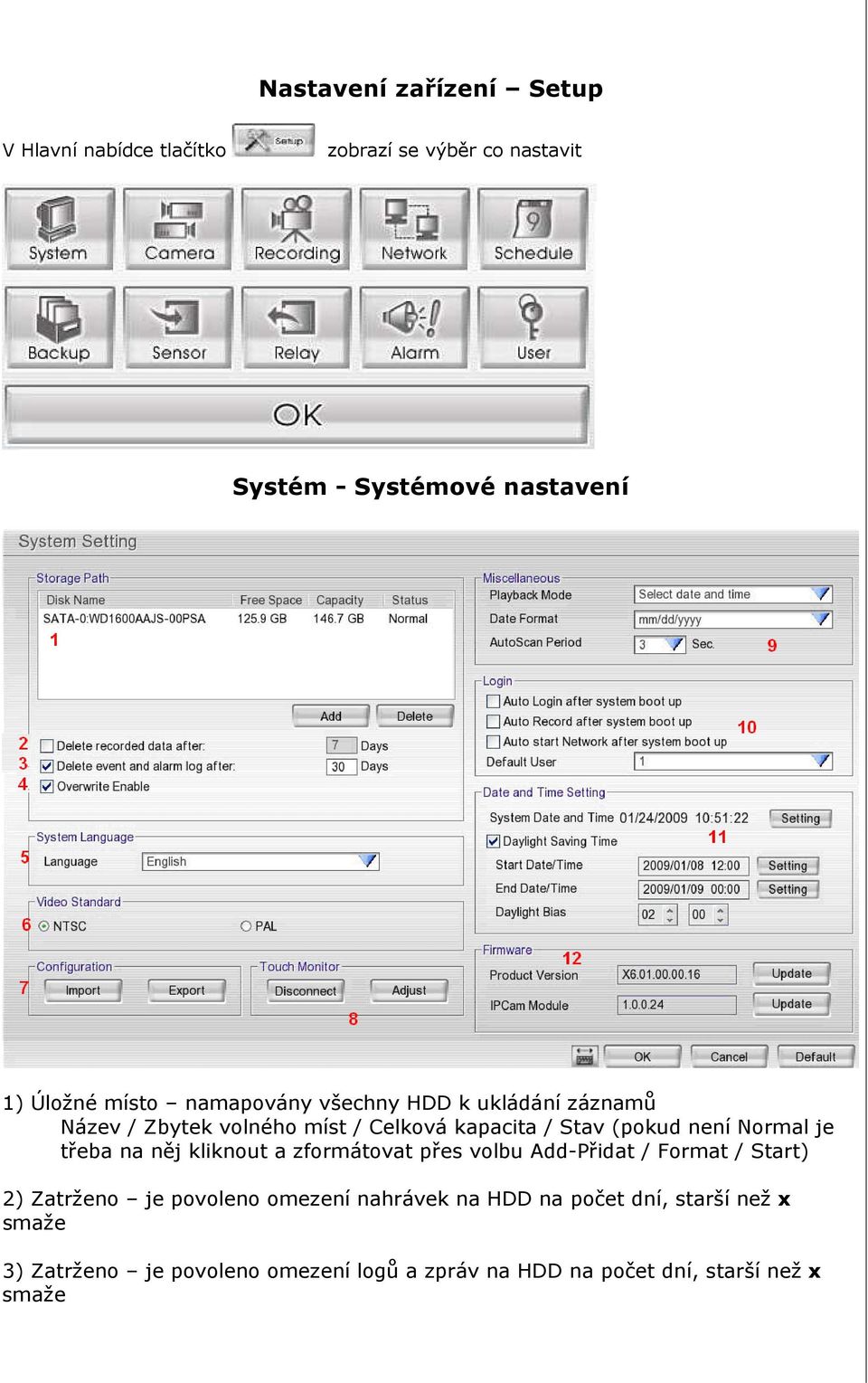

14 Nastavení zařízení Setup V Hlavní nabídce tlačítko zobrazí se výběr co nastavit Systém - Systémové nastavení 1) Úložné místo namapovány všechny HDD k ukládání záznamů Název / Zbytek volného míst / Celková kapacita / Stav (pokud není Normal je třeba na něj kliknout a zformátovat přes volbu Add-Přidat / Format / Start) 2) Zatrženo je povoleno omezení nahrávek na HDD na počet dní, starší než x smaže 3) Zatrženo je povoleno omezení logů a zpráv na HDD na počet dní, starší než x smaže

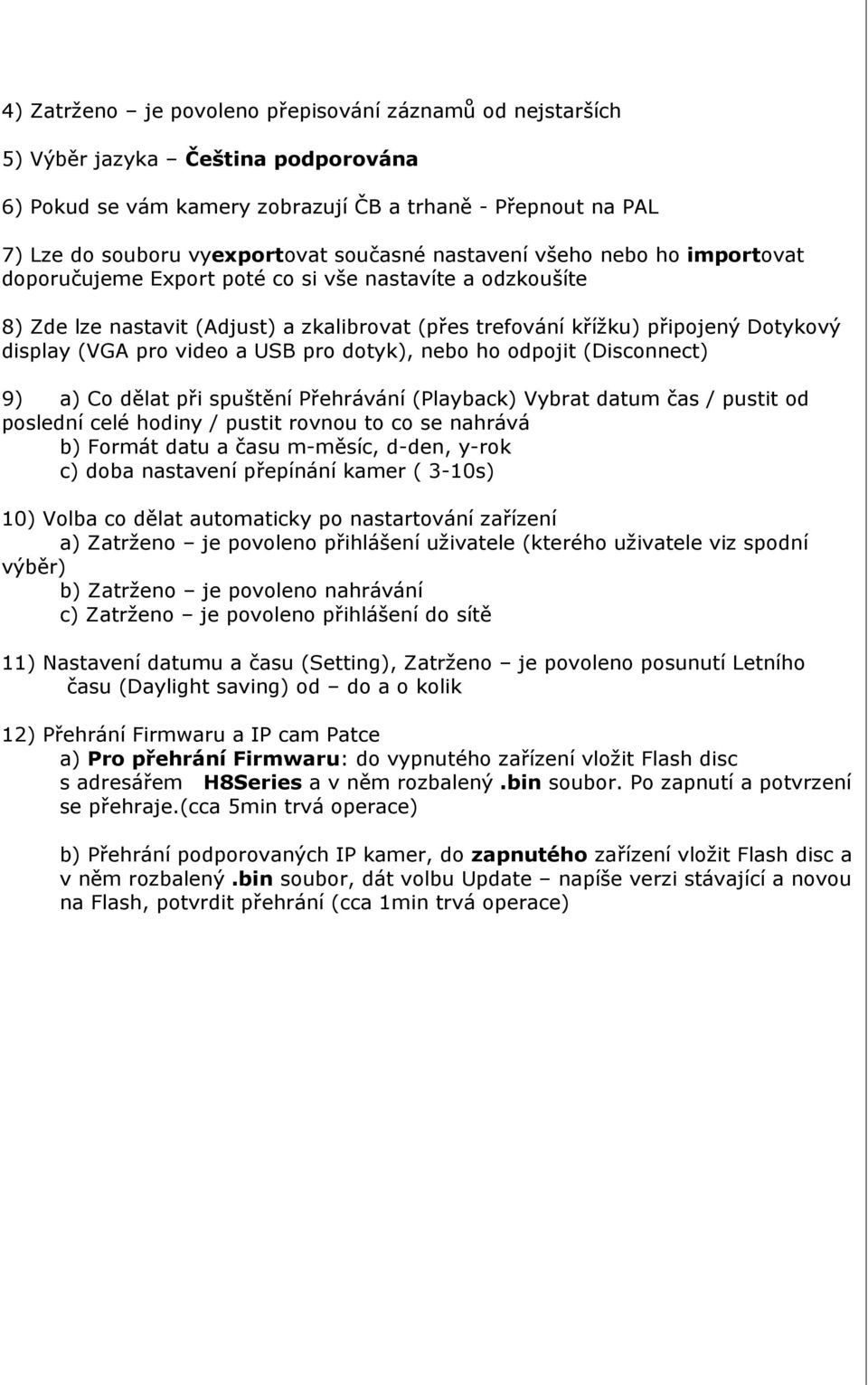

15 4) Zatrženo je povoleno přepisování záznamů od nejstarších 5) Výběr jazyka Čeština podporována 6) Pokud se vám kamery zobrazují ČB a trhaně - Přepnout na PAL 7) Lze do souboru vyexportovat současné nastavení všeho nebo ho importovat doporučujeme Export poté co si vše nastavíte a odzkoušíte 8) Zde lze nastavit (Adjust) a zkalibrovat (přes trefování křížku) připojený Dotykový display (VGA pro video a USB pro dotyk), nebo ho odpojit (Disconnect) 9) a) Co dělat při spuštění Přehrávání (Playback) Vybrat datum čas / pustit od poslední celé hodiny / pustit rovnou to co se nahrává b) Formát datu a času m-měsíc, d-den, y-rok c) doba nastavení přepínání kamer ( 3-10s) 10) Volba co dělat automaticky po nastartování zařízení a) Zatrženo je povoleno přihlášení uživatele (kterého uživatele viz spodní výběr) b) Zatrženo je povoleno nahrávání c) Zatrženo je povoleno přihlášení do sítě 11) Nastavení datumu a času (Setting), Zatrženo je povoleno posunutí Letního času (Daylight saving) od do a o kolik 12) Přehrání Firmwaru a IP cam Patce a) Pro přehrání Firmwaru: do vypnutého zařízení vložit Flash disc s adresářem H8Series a v něm rozbalený.bin soubor. Po zapnutí a potvrzení se přehraje.(cca 5min trvá operace) b) Přehrání podporovaných IP kamer, do zapnutého zařízení vložit Flash disc a v něm rozbalený.bin soubor, dát volbu Update napíše verzi stávající a novou na Flash, potvrdit přehrání (cca 1min trvá operace)

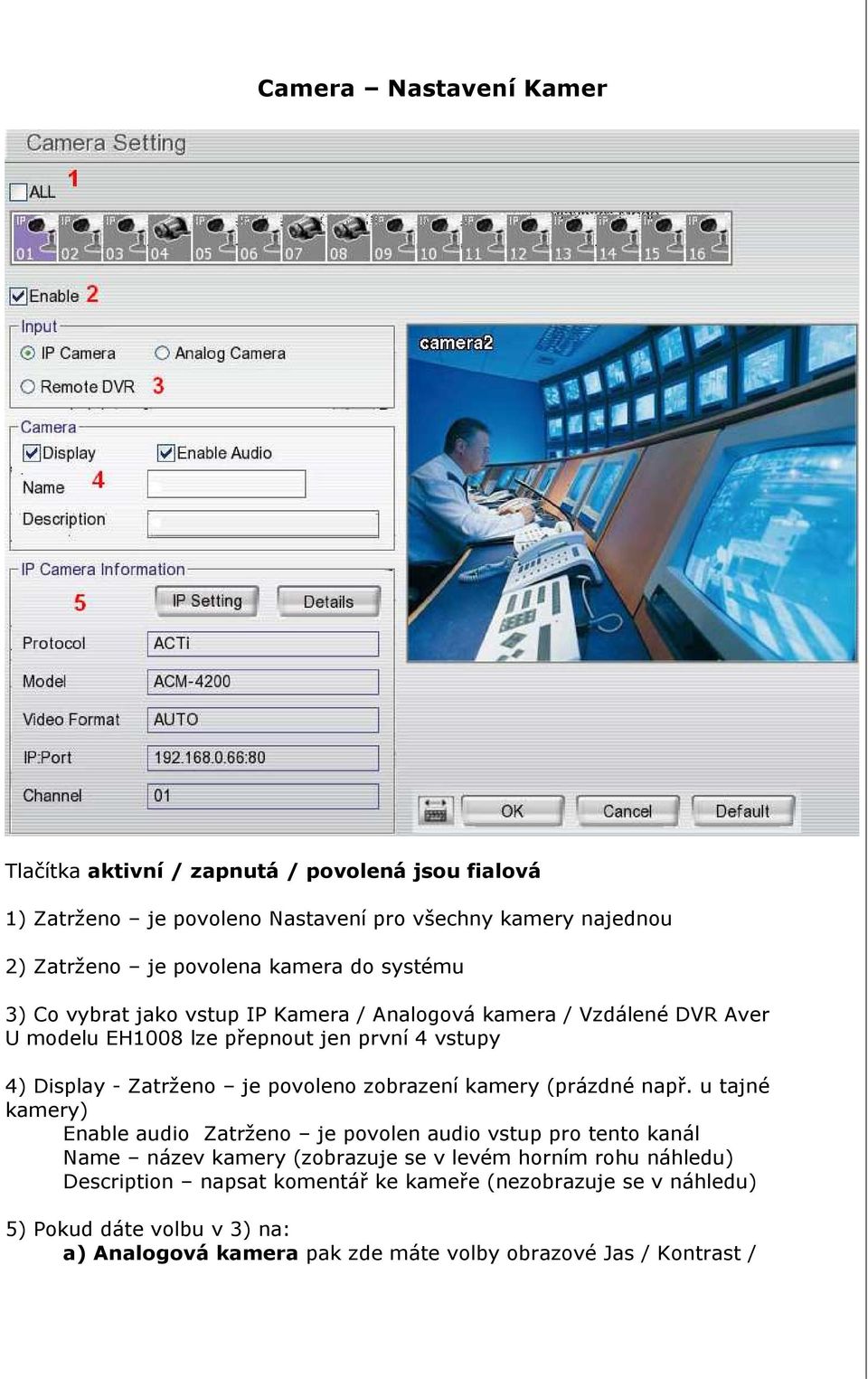

16 Camera Nastavení Kamer Tlačítka aktivní / zapnutá / povolená jsou fialová 1) Zatrženo je povoleno Nastavení pro všechny kamery najednou 2) Zatrženo je povolena kamera do systému 3) Co vybrat jako vstup IP Kamera / Analogová kamera / Vzdálené DVR Aver U modelu EH1008 lze přepnout jen první 4 vstupy 4) Display - Zatrženo je povoleno zobrazení kamery (prázdné např. u tajné kamery) Enable audio Zatrženo je povolen audio vstup pro tento kanál Name název kamery (zobrazuje se v levém horním rohu náhledu) Description napsat komentář ke kameře (nezobrazuje se v náhledu) 5) Pokud dáte volbu v 3) na: a) Analogová kamera pak zde máte volby obrazové Jas / Kontrast /

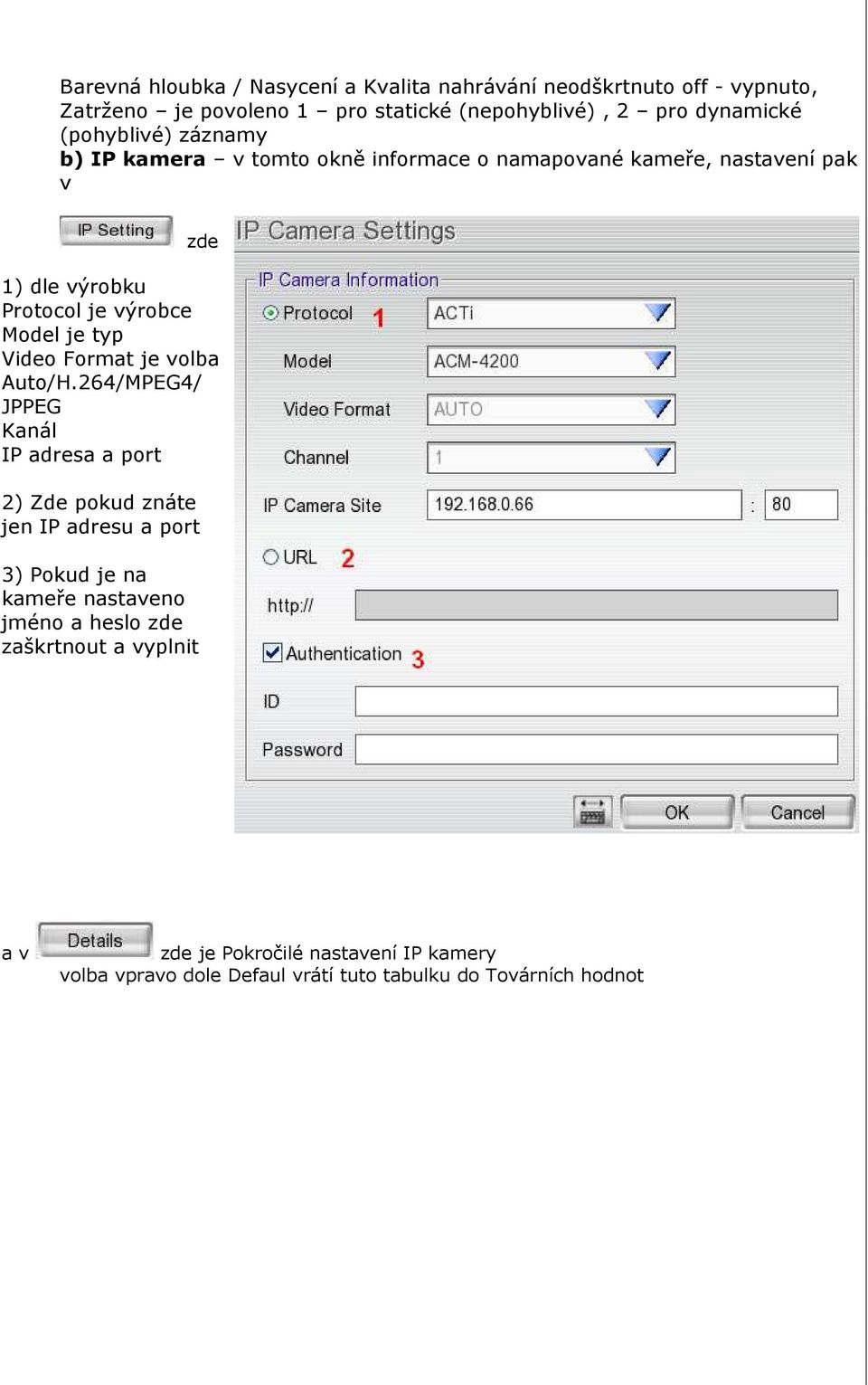

17 Barevná hloubka / Nasycení a Kvalita nahrávání neodškrtnuto off - vypnuto, Zatrženo je povoleno 1 pro statické (nepohyblivé), 2 pro dynamické (pohyblivé) záznamy b) IP kamera v tomto okně informace o namapované kameře, nastavení pak v zde 1) dle výrobku Protocol je výrobce Model je typ Video Format je volba Auto/H.264/MPEG4/ JPPEG Kanál IP adresa a port 2) Zde pokud znáte jen IP adresu a port 3) Pokud je na kameře nastaveno jméno a heslo zde zaškrtnout a vyplnit a v zde je Pokročilé nastavení IP kamery volba vpravo dole Defaul vrátí tuto tabulku do Továrních hodnot

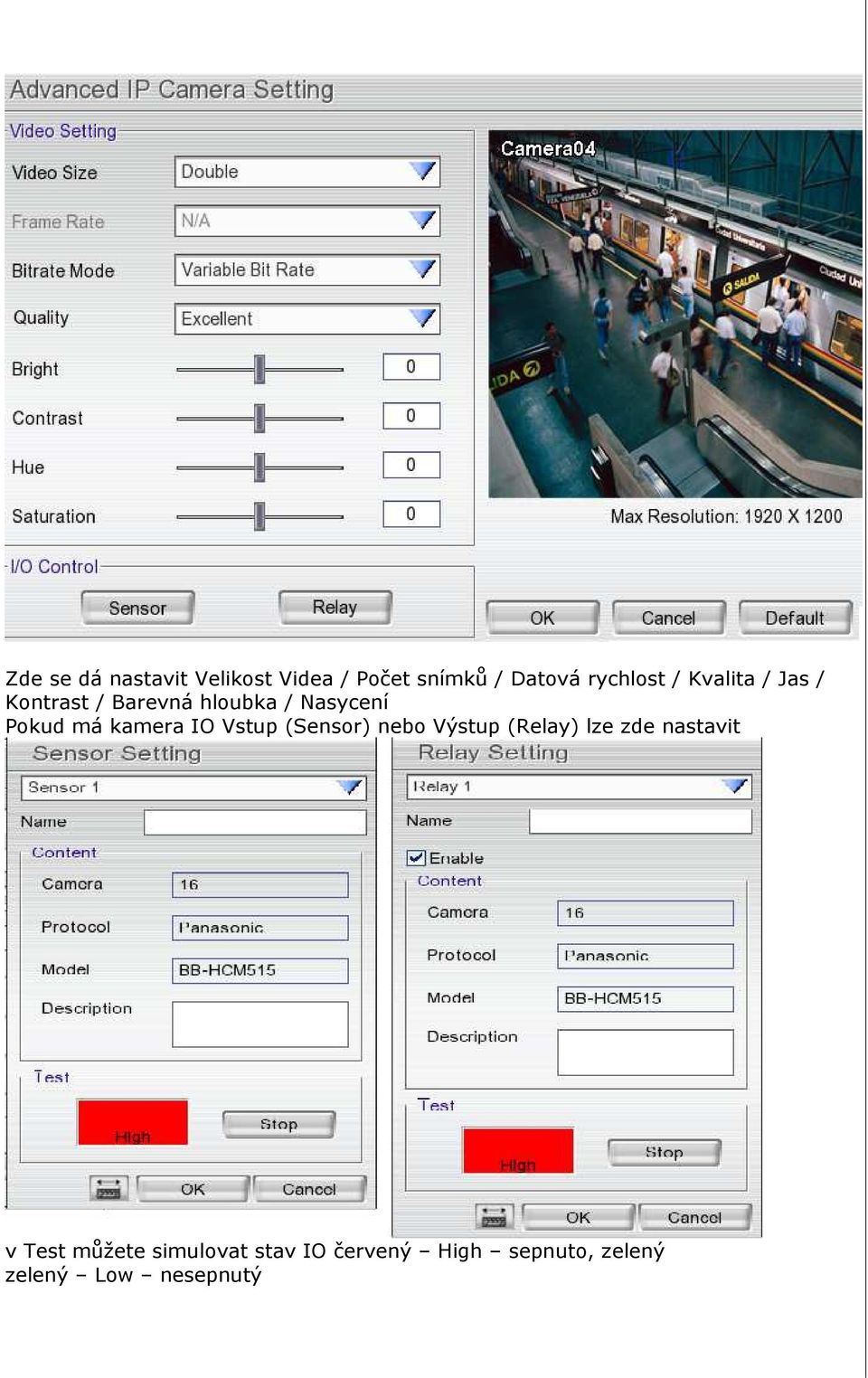

18 Zde se dá nastavit Velikost Videa / Počet snímků / Datová rychlost / Kvalita / Jas / Kontrast / Barevná hloubka / Nasycení Pokud má kamera IO Vstup (Sensor) nebo Výstup (Relay) lze zde nastavit v Test můžete simulovat stav IO červený High sepnuto, zelený zelený Low nesepnutý

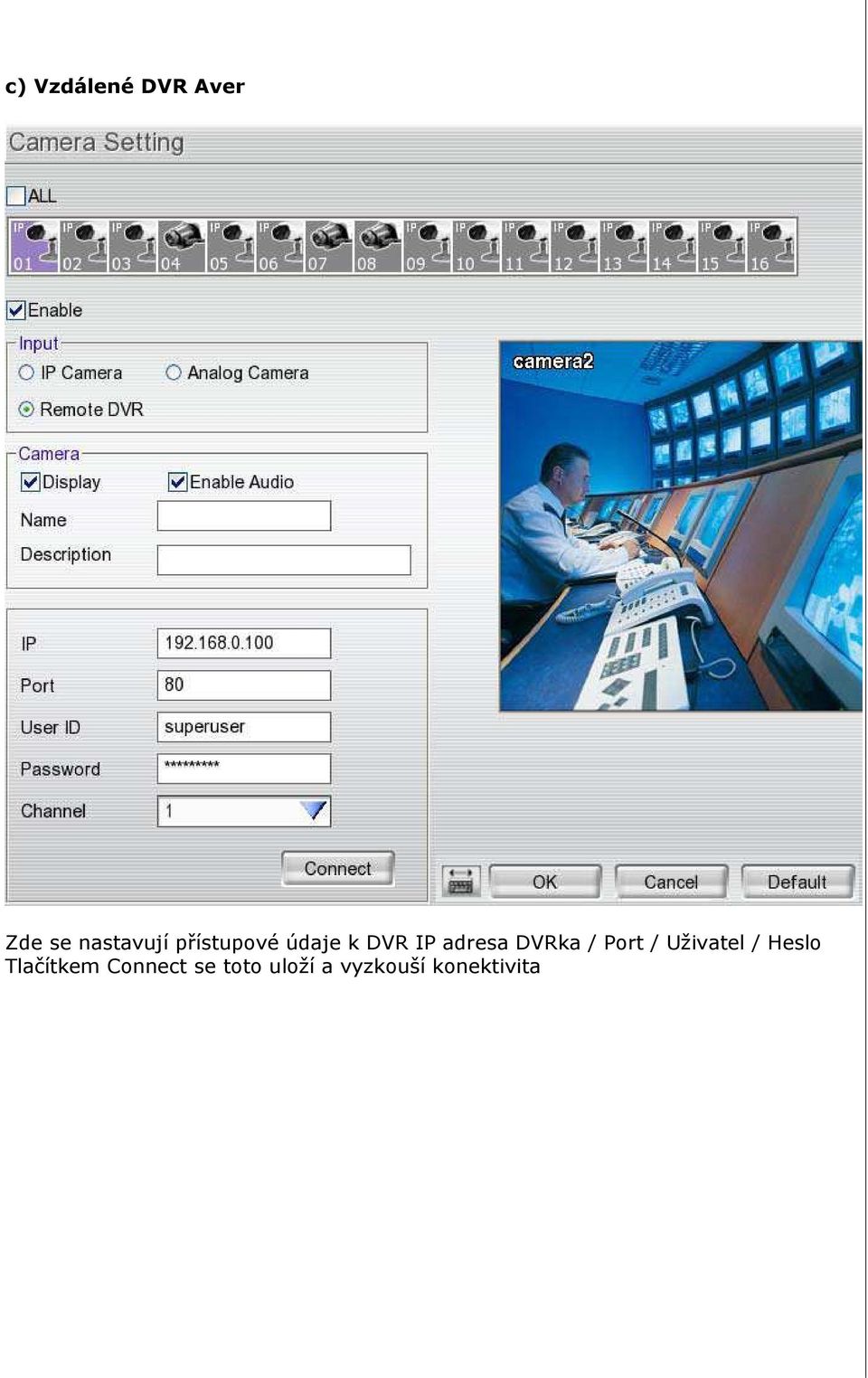

19 c) Vzdálené DVR Aver Zde se nastavují přístupové údaje k DVR IP adresa DVRka / Port / Uživatel / Heslo Tlačítkem Connect se toto uloží a vyzkouší konektivita

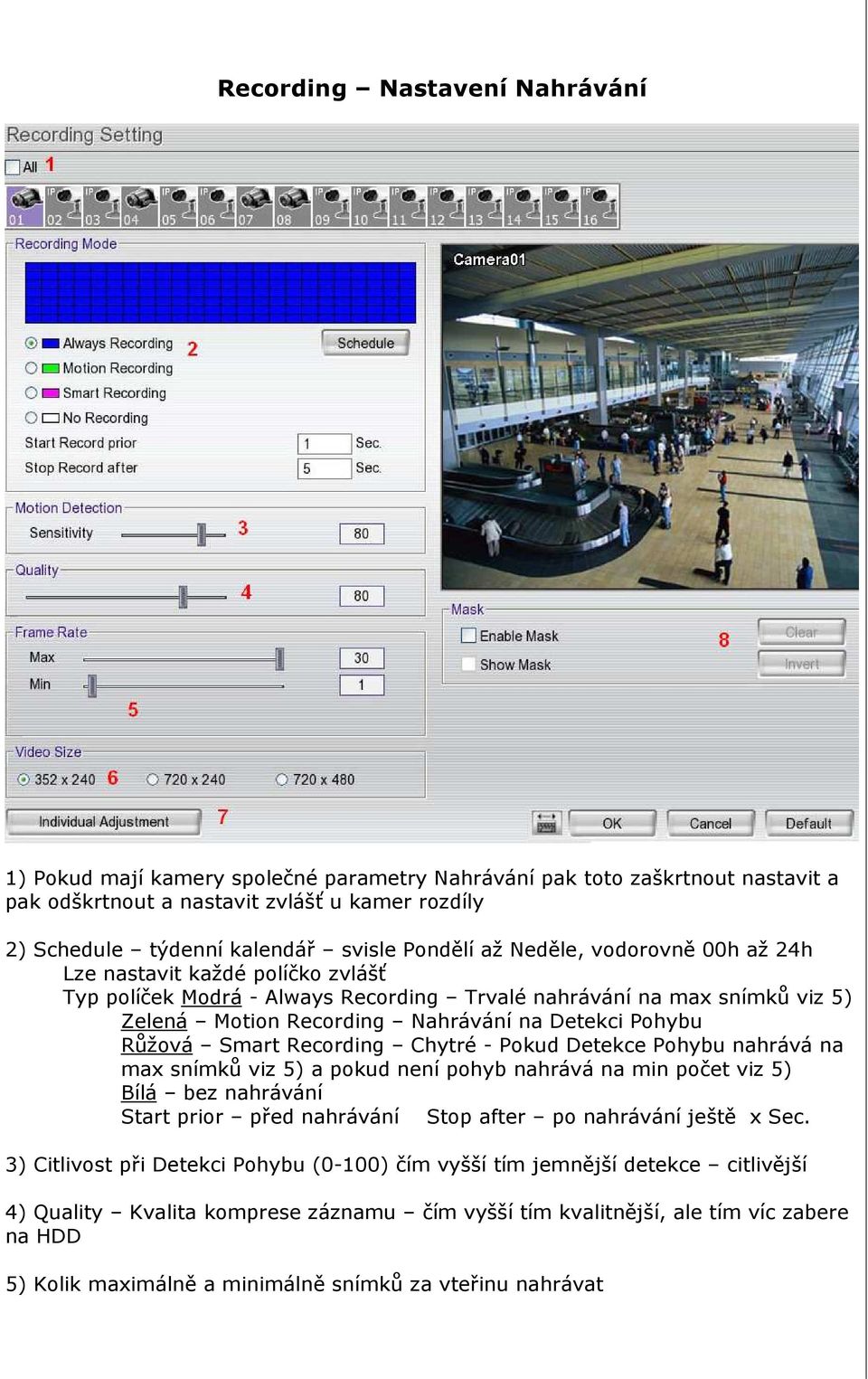

20 Recording Nastavení Nahrávání 1) Pokud mají kamery společné parametry Nahrávání pak toto zaškrtnout nastavit a pak odškrtnout a nastavit zvlášť u kamer rozdíly 2) Schedule týdenní kalendář svisle Pondělí až Neděle, vodorovně 00h až 24h Lze nastavit každé políčko zvlášť Typ políček Modrá - Always Recording Trvalé nahrávání na max snímků viz 5) Zelená Motion Recording Nahrávání na Detekci Pohybu Růžová Smart Recording Chytré - Pokud Detekce Pohybu nahrává na max snímků viz 5) a pokud není pohyb nahrává na min počet viz 5) Bílá bez nahrávání Start prior před nahrávání Stop after po nahrávání ještě x Sec. 3) Citlivost při Detekci Pohybu (0-100) čím vyšší tím jemnější detekce citlivější 4) Quality Kvalita komprese záznamu čím vyšší tím kvalitnější, ale tím víc zabere na HDD 5) Kolik maximálně a minimálně snímků za vteřinu nahrávat

21 6) Velikost snímku, čím vyšší tím kvalitnější, ale tím víc zabere na HDD 7) Idividual Adjustment individuální nastavení ke každé kameře: Velikost snímku, počet snímků umí spočítat kolik ještě zbývá do vytížení systému a případně nahrávat u vybrané kamery až 30 snímků, ale na úkor jiné. Průměrně 12,5 snímku na kameru 8) první Enable Mask povolit masku na Detekci pohybu přetáhnout myší oblast bílý poloprůhledná oblast zakázána detekce (nedetekovat) Clear vyčistit oblasti Invert otočit oblasti detekovat / nedetekovat

22 Network Nastavení sítě 1) Tento popis se zobrazí jako název zařízení přes síť 2) Zaškrtat které kamery zobrazovat přes síť - Povoleno do sítě 3) Zobrazuje IP adresu zařízení Nastavení přes tlačítko Nastavit Vlevo nahoře použít Statickou / DHCP / PPOE IP adresu Vlevo dole vyplnit IP adresa / Maska sítě / Brána / DNS

23 3) Port na Video data 4) Port na vzdálené přehrávání Konfigurace / Firmwaru 5) Zde lze Povolit zatrženo anonymní přístup bez hesla na náhled kamer Port pro tento přístup 6) Pro časovou synchronizaci centrální čas z jakého serveru nastavit kdy provádět 7) Zaškrtnout White List pokud je seznam z jakých IP adres je povolen přístup k tomuto DVRku a ty vyplnit Zaškrtnout Network Limit pokud budete omezovat datový tok z DVRka

24 Schedule Systémový plánovač V této tabulce můžete zadávat Systémové operace Vpravo nahoře zvolte typ úlohy Rekord-Nahrávat / Enable Network-Povolit síť / Reboot-Restartovat / Disble Alarm- Zakázat Alarmy Typ opakování Týdně / Jednou / Odstranit v kalendáři vyberte den, uprostřed v tabulce zadejte hodinu 0-23h, kdy se tak má stát a tyto volby potvrďte vlevo dole Uložit Volba nahrávat se zde používá pro nepravidelné Nahrávání, pravidelné v záložce Recording

25 Backup Zálohování 1) Zde vyberte rok / měsíc / den (zvýrazněný je den kdy jsou pořízeny záznamy) 2) Zde vyberte Vodorovně hodiny / svisle kamery, vybrané zčervenají 3) Po výběru se zde zobrazí velikost vybraných souborů 4) Pokud se mají záznamy po Zazálohování vymazat zaškrtněte 5) Zde započne Zálohování

26 Přehrávání a práce se Zálohovaným videem Při exportu souboru se vyexportuje i instalační soubor QPlayer přehrávače Rozhraní je stejné jako na str. 9 Přibývá funkce Inteligent search 1) Klikem určete kameru 2) Klik na Inteligent search 3) Určete oblast- výřez v náhledu 4) Určete citlivost (Sensitivity), počáteční (Begin) čas a konečný (End) čas Najde první událost pohybu ve výřezu, tlačítko Find Next najde další Pokud zaškrtnete List vytvoří seznam událostí

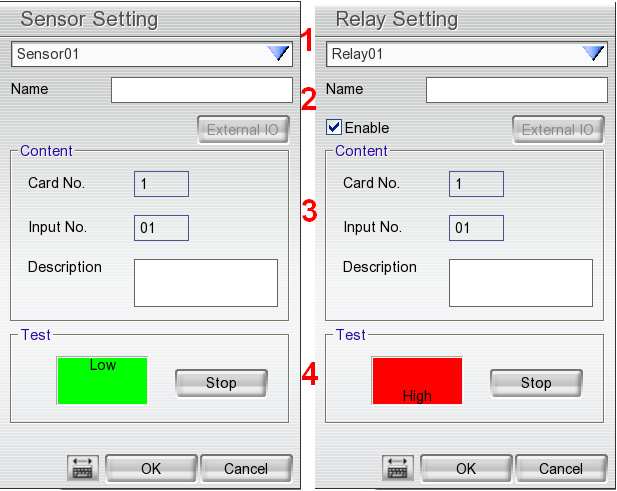

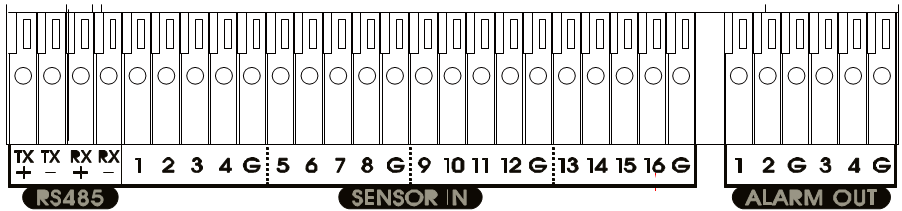

27 Nastavení IO vstupů / výstupů Zapojení zadního panelu Nastavení 1) Vyberte vstup / výstup 2) Pojmenujte 3) Automaticky si načte připojené rozhraní 4) Zde otestujete funkčnost sepnutí / rozepnutí

28 Nastavení alarmových událostí 1) Editujte Název alarmu a popis, můžete Přidat (Add) další nebo Odstranit (Delete) 2) Zde vybíráte čas po který je Alarm aktivní 3) Zde vybíráte kdy je alarm aktivní - pokud je splněno cokoli nebo vše (all) 4) Pro kterou kameru Detekce pohybu / Ztráta videa / Detekce zvuku 5) Zde vyberte číslo Senzoru pro který má být kontakt Vysoký nebo Nízký Neobvyklá událost v Detail možno zaškrtnout: restart, neobvyklý reboot, vypnuté nahrávání, vypnutá síť, chyba HDD, teplota (vyšší než) POS heslo pro které kamery Alarm Button na hlavní obrazovce se zobrazí tlačítko, kterým se zpustí tento Alarm. V Detailu lze nastavit pořadí a název tlačítka 6) Vypnutí Alarmu pří nízké / vysoké úrovni 7) Akce zde na stavíte co má Alarm udělat Spustit E-Mapu Na hlavní obrazovce se zobrazí mini Emap TV výstup vyšle obraz na tento výstup v Detail kterou kameru a na kolik vteřin

29 Zvětšit obraz kamery v Detail kterou kameru a na kolik vteřin přepne na hlavní obrazovce Releový výstup - v Detail které relé a na kolik vteřin IP kamera Relay nastavení pro integrovaná relátka kamery Přehrát varovný zvuk vyberte cestu ke zvukovému souboru Vytočit číslo zadat tel. Číslo, komentář, a možno Otestovat Poslat definovat kam poslat, od koho, text zprávy, rozlišení obrázku a počet snímků Poslat záznam pomocí FTP definovat na jaký server, počet snímků Spustit nahrávání definovat kterou kameru, kolik vteřin před a po SMS/MMS definovat nastavení modemu, telefonní číslo, text, MMS obrázky PTZ bod presetu otočit PTZ kameru na prepozici číslo Alarm SOP na hlavní obrazovce vyskočí textové okno s kroky co se má provést Poslat do CMS zvolte přenášené kamery Snapshot definujte kameru, rozlišení, počet snímků, cestu kam ukládat, max. velikost po které smazat (MB) 8) Seznam Alarmů kliknutím na alarm se komplet přepne tabulka na nastavené údaje

30 Nastavení práv Uživatelů User Maximální počet uživatelů je 32 V tabulce se zobrazí aktivní uživatelé, dole funkční tlačítka: Vložit (Add) přidat nového Odebrat (Delete) vymazat označeného Upravit (Edit) přenastavit uživatele Ok uložit změny, Cancel zrušit /odejít 1) Typ uživatele 2) Povolit přístup zaškrtnout přímo na zařízení 3) Povolit přístup zaškrtnout vzdálená správa přes síť Infinite neomezený časově nebo vyplnit čas na který je přístup povolen Pak nutno znovu přihlásit 4) Povolit přístup zaškrtnout k jednotlivým kamerám 5) Datum od / do povolení aktivity uživatele 6) Přihlašovací jméno / popis uživatele / Heslo / Opis hesla pro kontrolu

31 DVR lze i přes prohlížeč Internet Explorer 7.0 a vyšší Zajistěte a překontrolujte síťové spojení mezi AVer DVR a místní sítí či Internetem Do prohlížeče zadejte IP adresu DVR (pro místní síť) např.: nebo, IP adresa :(dvojtečka) port např.: pro přístup z internetu Popis základní obrazovky v Internet Explorer

32 Funkce a vyvolání pro ovládání podporovaných otočných PTZ kamer Záruka se nevztahuje na: Záruční podmínky - opotřebení zboží přiměřené době a způsobu používání - úmyslné poškození zboží odběratelem nebo třetí osobou - poškození zboží mechanické, tepelné, chemické a elektrické ( úder blesku, přepětí, podpětí, statická a naindukovaná elektřina ) - poškození živelnou pohromou - závadu způsobenou nevhodným skladováním, přepravováním nebo instalací - poškození zařízení v důsledku jeho chybné instalace - poškození způsobené nedodržením instalačního návodu - poškození způsobené nevhodnými pracovními podmínkami a prostředím pro které není určeno - zboží, které má porušenou záruční plombu
