1 Návod k obsluze Kombinovaný přijímač DVB-S UFD 170 a Polohovač

2

3 Předmluva Vážení zákazníci, Návod k obsluze, který máte před sebou, Vám má pomoci optimálně využívat rozsáhlé funkce kombinovaného přijímače DVB a polohovací jednotky antény. Snažili jsme se sepsat pokyny k obsluze co nejsrozumitelněji a zachovat je tak stručné, jak je třeba. K pochopení určitých odborných výrazů, které není možné přeložit, jsme na konec tohoto návodu doplnili malý lexikon. Použitím provozního spínače jsme přispěli k ochraně životního prostředí. Nebudete-li se delší dobu dívat na televizi, odpojte proto pro úsporu elektrického proudu své přístroje od napájení. Při kratších přestávkách můžete přístroje přepnout dálkovým ovládáním na režim Stand-by, takže budou spotřebovávat jen minimální proud. Přejeme Vám dobrý příjem a mnoho spokojenosti s přijímačem pro karavany DVB a automatickým polohovačem. Váš tým firmy KATHREIN Vyskytnou-li se s přijímačem UFD 170 nebo polohovačem i oproti očekávání problémy, obraťte se na specializovaného prodejce nebo na naši horkou linkou: KATHREIN-Werke KG Technické poradenství ESC (Electronic Service Chiemgau) Servisní opravna Tel.: ( ) Tel.: ( ) Fax: ( ) Fax: ( ) /-36 Internet: technische-kundenberatung@kathrein.de service@esc-kathrein.de Obsazení satelitů a transpondérů programy podléhá neustálým změnám. V takových případech je potřeba znovu naladit programy, protože také předprogramování z výroby odpovídá stavu k datu výroby. Údaje pro toto nové nastavení můžete získat z Internetu nebo z odborných časopisů. Naše přístroje jsou z výroby vybaveny nejnovějším softwarem. Naší trvalou snahou je přizpůsobovat software požadavkům našich zákazníků a stavu techniky. V části Aktualizace softwaru a seznamů programů k tomu najdete další informace. Mějte na paměti, že polohovač firmy Kathrein je koncipován výhradně pro provoz s kombinovaným přijímačem DVB UFD 170 firmy Kathrein! UFO micro a UFO mini jsou registrované obchodní značky firmy KATHREIN-Werke KG. DiSEqC je registrovaná obchodní značka European Telecommunications Satellite Organization (EUTELSAT). 3

4 Obsah Předmluva 3 Obsah 4 Bezpečnostní a důležité pokyny 7 Připojení a uvedení do provozu 8 Připojení přístroje 8 Přípojka SAT-ZF 8 Předpoklady pro příjem 8 Přednastavení přijímacího zařízení 8 Připojení televizoru 9 Připojení výstupu pro audio 9 Výstup pro Dolby 9 IČ přijímač 9 Vložení baterií do dálkového ovládání 9 Ovládací prvky, zobrazení a přípojky 10 Pohled na přední panel 10 Pohled na zadní panel 10 Funkční tlačítka dálkového ovládání 11 Důležité upozornění k dálkovému ovládání 12 Sada příkazů dálkového ovládání 12 Pokyny k obsluze 13 Skladba menu 13 Výběr jazyka 13 Alfanumerické obsazení numerických tlačítek dálkového ovládání 14 Struktura menu 15 První uvedení do provozu 16 Důležité upozornění 16 První opatření 16 Nastavení satelitu z výroby 18 Textové okno na obrazovce/osd (On Screen Display) 19 Všeobecně 19 Funkce nápovědy 19 Hlášení kanálů TV/rádio 20 Chybové hlášení 20 Teletext 21 Výběr programu 22 Výběr TV nebo rozhlasového programu 22 Stav příjmu 22 Seznam kanálů TV/rádio 23 Výběr TV/rozhlasového programu zadáním čísla 24 Přepnutí z TV programu na rozhlasový program 24 Common Interface (společné rozhraní) 25 Důležité informace 25 Vložení karty Smartcard a modulu CS 25 Poznámka pro uživatele Conax, SECA, Viaccess a CryptoWorks 27 Nastavení časovače 28 Signál VPS 29 Nastavení zvuku 30 Nastavení hlasitosti 30 Stereofonní a dvoukanálová reprodukce zvuku 30 AC 3 31 Vypnutí zvuku - potlačení 31 4

5 Obsah Přehled programů (EPG) 32 EPG (elektronický průvodce programy) 32 Programování časovače EPG 33 Správa kanálů, seznamu kanálů 34 Volba naposledy přijímaných programů 34 Oblíbený kanál 35 Nastavení oblíbeného kanálu 35 Přejmenování seznamů oblíbených kanálů 36 Vyvolání oblíbeného kanálu ze seznamu 37 Zrušení označení oblíbeného kanálu 37 Režim seznamu kanálů (oblíbené, satelit, abecedně) 38 Úplný seznam kanálů 39 Řazení kanálů 40 Vymazání kanálů 40 Manuální přidávání kanálů 41 Přidávání/vymazání satelitů 42 Nastavení satelitů 42 Vymazání satelitů 43 Heslo a dětská pojistka 44 Nastavení hesla z výroby 44 Nastavení hesla a dětské pojistky 44 Dětská pojistka (zablokování kanálu) 45 Nastavení systémových parametrů 47 Dětská pojistka 47 Systémové informace 47 Místní čas/časovač 48 Typ televizoru 48 Formát obrazu 48 Obrazovka 49 Režim A/V 49 Menu pro instalaci 50 Vyvolání menu pro instalaci 50 Konfigurace LNB 50 Frekvence oscilátoru L.O. 50 Provoz 51 Stand-by 51 NastaveníDiSEqC 1 52 NastaveníDiSEqC 2 52 Nasměrování antény 53 Vyhledání satelitů 54 Změna/vyhledání/vymazání transpondéru 55 Nastavení DiSEqC TM [UFO] 56 Signál 22 khz 57 Signál Tone Burst a DiSEqC TM 57 DiSEqCTM 57 Opakování DiSEqC TM 57 UFO mini 58 Remote frekvence 58 UFO micro 58 Nastavení z výroby 58 Aktualizace softwaru a seznamů programů 59 Menu pro instalaci 60 Schéma připojení 61 Přípojky SAT-ZF 62 Připojení k palubní síti 62 Řídicí kabel 62 5

6 Obsah Důležité upozornění k uvedení polohovače do provozu 63 Dálkové ovládání 63 Pokyn k prvnímu uvedení do provozu 63 Směrování (vyhledávání satelitů) 64 Manuální oprava 65 Změna stanoviště 67 Reset/parkování 68 Reset 68 Parkování 69 Speciální hlášení polohovače 70 Hlášení pro ochranu systému 70 Satelit ztracen/limit dosažen 70 Stažení softwaru pro polohovač 72 Manuální sklopení do parkovací polohy 74 Bezpečnostní pokyny 74 Provedení manuálního sklopení 75 Servis 76 Rejstřík 77 Malý technický lexikon 78 6

7 Bezpečnostní a důležité pokyny Na této straně najdete důležité pokyny k provozu, umístění a připojení přístroje. Před uvedením přístroje do provozu si tyto pokyny pozorně pročtěte. Přívodní elektrický kabel Dbejte na to, aby přívodní elektrický kabel nebyl poškozen. Přístroje s poškozeným napájecím kabelem se musí odpojit od sítě a před novým uvedením do provozu musí být opraveny odborníkem. Hrozí nebezpečí úrazu elektrickým proudem! NEBEZPEČÍ! Pojistka v kabelu a v přijímači Je zakázáno odstraňovat nebo přemosťovat pojistku v kabelu nebo přijímači! Vadnou pojistku nahraďte vždy pojistkou se stejnou jmenovitou hodnotou! Hrozí nebezpečí požáru v důsledku zkratu! Čištění Před čištěním odpojte přístroj od napájení. K čištění používejte suchý hadřík a čistěte pouze povrch. V žádném případě přístroj neotevírejte. Při dotyku s díly uvnitř přístroje hrozí nebezpečí smrtelného úrazu elektrickým proudem! Hrající si děti Dbejte na to, aby děti nestrkaly žádné předměty do větracích otvorů. Hrozí nebezpečí smrtelného úrazu elektrickým proudem! VÝSTRAHA! Uzemnění Anténní zařízení se musí uzemnit v souladu s předpisy nebo se musí provést vyrovnání potenciálů. Přitom se musí dodržovat norma EN 60728/11 a případně předpisy platné pro danou zem. Hrozí nebezpečí přepětí při úderu blesku! Síťové napětí Přístroj připojujte výhradně k síťovému napětí určenému k napájení přístroje (je uvedeno na zadní straně přístroje příp. na externím síťovém adaptéru! Přístroj se smí připojit k síti a zapnout teprve po jeho propojení s anténou a televizorem, příp. s kabelovou sítí a PC. Jestliže je síťové napětí příliš vysoké, hrozí nebezpečí požáru! Výška vozidla Nebezpečí úrazu kvůli překročení obvyklé výšky vozidla jako důsledku nesklopené antény! Řidič vozidla je odpovědný za stav nástaveb vozidla. Není-li anténa sklopena, může dojít k závažnému poškození antény a vozidla! Oprava Opravu Vašeho přístroje svěřte výhradně kvalifikovanému personálu. Svévolné otevírání přístroje a pokusy o opravu vedou ke ztrátě nároku na záruku! Neodbornými zásahy do přístroje může být ohrožena elektrická bezpečnost přístroje. Výrobce neodpovídá za úrazy uživatele při otevřeném přístroji! Přípojky Chybné zapojení přípojek může vést k poruchám funkce nebo k poškození přístroje! POZOR! Delší nepřítomnost/bouřka Při delší nepřítomnosti a při bouřce vždy vypněte přístroj provozním vypínačem. To platí i pro všechny přístroje propojené s přístrojem. Doporučujeme také odpojit kabel od elektrické sítě. Zapamatujte si případné naprogramované časy časovače (přijímač) a zapněte přístroj včas před okamžikem nahrávání. Umístění Každé elektronické zařízení vyvíjí teplo. Zahřívání přístroje však leží v přípustném rozsahu. Choulostivé plochy nábytku a dýhy se mohou působením tepla v průběhu času zbarvit. Také nožičky přístroje mohou v kontaktu s povrchem nábytku ošetřenými různými prostředky vyvolat barevné změny. V případě potřeby podložte přístroj vhodnou pevnou a rovnou podložkou! Větrání Teplo vznikající v tomto přístroji má dostatečný odvod. Přesto nikdy přístroj neinstalujte do skříně nebo police s nedostatečným větráním. Nikdy nezakrývejte větrací otvory přístroje! Na přístroj nestavte žádné předměty a nad přístrojem ponechejte volný prostor alespoň 10 cm, aby vznikající teplo mohlo bez překážek unikat. Vlhkost, sluneční záření, teplo Chraňte přístroj před vlhkostí, kapající a stříkající vodou. Neumisťujte přístroj do blízkosti topení, nevystavujte jej přímému slunečnímu záření a nepoužívejte jej ve vlhkých prostorách. 7

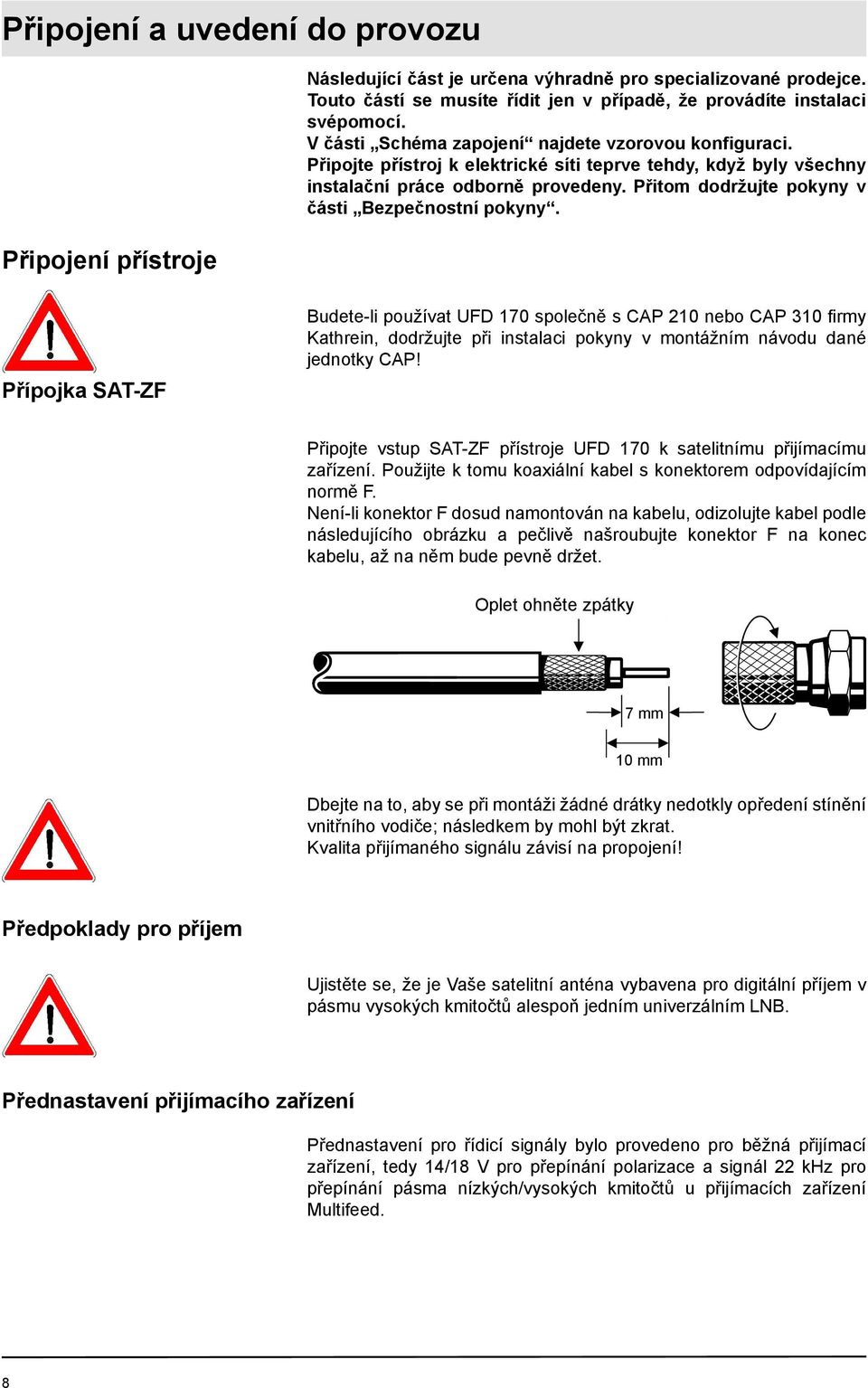

8 Připojení a uvedení do provozu Připojení přístroje Následující část je určena výhradně pro specializované prodejce. Touto částí se musíte řídit jen v případě, že provádíte instalaci svépomocí. V části Schéma zapojení najdete vzorovou konfiguraci. Připojte přístroj k elektrické síti teprve tehdy, když byly všechny instalační práce odborně provedeny. Přitom dodržujte pokyny v části Bezpečnostní pokyny. Přípojka SAT-ZF Budete-li používat UFD 170 společně s CAP 210 nebo CAP 310 firmy Kathrein, dodržujte při instalaci pokyny v montážním návodu dané jednotky CAP! Připojte vstup SAT-ZF přístroje UFD 170 k satelitnímu přijímacímu zařízení. Použijte k tomu koaxiální kabel s konektorem odpovídajícím normě F. Není-li konektor F dosud namontován na kabelu, odizolujte kabel podle následujícího obrázku a pečlivě našroubujte konektor F na konec kabelu, až na něm bude pevně držet. Oplet ohněte zpátky 7 mm 10 mm Dbejte na to, aby se při montáži žádné drátky nedotkly opředení stínění vnitřního vodiče; následkem by mohl být zkrat. Kvalita přijímaného signálu závisí na propojení! Předpoklady pro příjem Ujistěte se, že je Vaše satelitní anténa vybavena pro digitální příjem v pásmu vysokých kmitočtů alespoň jedním univerzálním LNB. Přednastavení přijímacího zařízení Přednastavení pro řídicí signály bylo provedeno pro běžná přijímací zařízení, tedy 14/18 V pro přepínání polarizace a signál 22 khz pro přepínání pásma nízkých/vysokých kmitočtů u přijímacích zařízení Multifeed. 8

9 Připojení a uvedení do provozu Televizní přípojka Propojte UFD 170 (TV zásuvka Scart) a televizor kabelem Scart. Umožňuje-li Váš televizor stereofonní zvuk, můžete prostřednictvím propojení Scart přijímat zvuk stereofonně. Připojení výstupu zvuku Výstup pro Dolby Chcete-li k reprodukci zvuku používat zařízení HiFi, propojte zásuvky výstupu zvuku Cinch a vstupní zásuvky HiFi zařízení odpovídajícím kabelem. Infračervený přijímač Digitální výstup datového proudu Dolby (AC 3) je určen pro připojení k digitálnímu zařízení Dolby. Infračervený přijímač připojte k zásuvce IR REMOTE IN a umístěte ho tak, aby bylo zajištěno optické spojení s dálkovým ovládáním. UFD 170 je možné ovládat pouze dálkovým ovládáním! Vložení baterií do dálkového ovládání Sejměte víčko na zadní straně dálkového ovládání. Vložte obě přiložené baterie do dálkového ovládání a dbejte přitom na správnou polaritu, je zobrazena na dně prostoru pro baterie. Nasuňte víčko opět na kryt tak, aby zaskočilo. Vybité baterie jsou nebezpečný odpad! Nevyhazujte vybité baterie do domovního odpadu, ale odevzdejte je v místě sběru starých baterií. Elektronické přístroje nepatří do domovního odpadu, ale musí se - dle směrnice 2002/96/EG EVROPSKÉHO PARLAMENTU A RADY z 27. ledna 2003 o elektrických a elektronických starých přístrojích odborně likvidovat. Odevzdejte tento přístroj na konci jeho používání k likvidaci v komunálních sběrných místech určených k tomu účelu. 9

10 Ovládací prvky, zobrazení a přípojky V této části najdete krátký popis všech ovládacích a indikačních prvků a přípojek. Pohled na přední panel Pohled na zadní panel Pohled na přední panel Pohled na zadní panel 1 Provozní spínač (ZAP/VYP) 1 Přípojka pro samostatný infračervený přijímač 2 Pojistka 2 Vstup signálu SAT-ZF - polohovač 3 2 sloty Common Interface pro zasunutí 2 modulů CA 3 Vstup signálu SAT-ZF - přijímač (je propojeno s 5 ) 4 Datové rozhraní RS Průchozí výstup signálu SAT-ZF. Polohovací jednotka (je propojeno s 3 ) 6 Průchozí výstup signálu SAT-ZF pro přijímač 7 Zásuvka SCART pro připojení televizoru 8 Síťový přívodní kabel 9 Audio výstupy, 2 zásuvky Cinch, L+R kanál 10 Výstup videosignálu (FBAS) 11 Digitální výstup datového proudu Dolby (AC 3) 12 Napájení polohovače 13 Výstup pro datové propojení s polohovačem 10

11 Ovládací prvky, zobrazení a přípojky Funkční tlačítka dálkového ovládání Symboly tlačítek, které jsou zde uvedeny, najdete také v popisech postupů ovládání. Přepnutí dálkového ovládání Provoz Zap - Provoz Vyp (stav pohotovosti) Vyvolání posledních čtyř programů, Volba oblíbených programů Přehled programů, Průvodce programy EPG, Blokuje jeden kanál Seznam programů, Informace o programu, Nápověda (kurzorová tlačítka) Výběr programu, Volba podmenu a položek menu Vypnutí zvuku (Mute) Zap/Vyp Zadání čísel programů, Dětská pojistka, Frekvence LO atd. Vyvolání hlavního menu/ Vložení nového kanálu Poslední program, EXIT, Blokuje jeden kanál Nastavení přípojky SCART, rádio VYP, vymazání kanálu (kurzorová tlačítka) Hlasitost, Položky menu, listování v EPG nebo v seznamu kanálů po stránkách Potvrzení podmenu a položek menu Rádio Zap/Vyp, Volba režimu seznamu programů Menu tónové volby, Volba jazyka, Posunutí kanálu na jinou pozici Vyvolání teletextu 11

12 Ovládací prvky, zobrazení a přípojky Důležité upozornění k dálkovému ovládání UFD 170 můžete ovládat jen pomocí přiloženého dálkového ovládání (RC 400). Bez dálkového ovládání není možné zapnout a ovládat přijímač a polohovač. Proto dálkové ovládání starostlivě chraňte a mějte připraveny náhradní baterie. Sada příkazů dálkového ovládání Dálkové ovládání má dvě sady příkazů. To umožňuje nezávisle ovládat dva přijímače v jedné místnosti. Poznámka: Nefunguje ve spojení s dvojitým přijímačem (Twin)! K tomu naprogramujte první přijímač sadou příkazů 1 a druhý sadou příkazů 2. Nejprve provozním spínačem zapněte přijímač 1 a přijímač 2 vypněte. Držte stisknuté tlačítko. Pomocí numerických tlačítek zadejte 901. K převzetí kódu uveďte přijímač 1 tlačítkem do stavu pohotovosti a poté přístroj provozním spínačem vypněte. Přijímač 2 uveďte opět do provozu. Držte stisknuté tlačítko. Pomocí numerických tlačítek zadejte 902. K převzetí kódu uveďte přijímač 2 tlačítkem do stavu pohotovosti a poté jej opět zapněte. Zapněte opět přijímač 1. Držte stisknuté tlačítko. Pomocí numerických tlačítek zadejte 903. Při prvních dvou nastaveních musí dálkové ovládání směřovat na právě zapnutý přijímač. Tlačítkem můžete nyní přepínat mezi dvěma sadami příkazů A a B (funkce přepínání) a střídavě ovládat oba přijímače. Při dodání je vždy aktivní sada příkazů 1. Používáte-li pouze jeden přijímač a omylem došlo k přepnutí na neaktivní sadu příkazů, takže již není možné přijímač ovládat, můžete dálkové ovládání opět bez problémů přepnout na sadu příkazů 1. Tato operace byla již popsána v předchozím textu. 12

13 Pokyny k obsluze Skladba menu Menu je uspořádáno podle logických sledů činností při ovládání. V pravém horním rohu obrazovky se v TV režimu zobrazuje vždy momentálně zvolený program (v režimu rádia se zobrazí černý podklad). Poznámka: Zvolená menu, podmenu a položky jakož i nastavované parametry jsou vždy barevně zvýrazněny. Menu se z větší části sama vysvětlují. Stručný přehled struktury hlavního menu a a z něj vycházejících podmenu je uveden pod bodem Struktura menu tohoto návodu k obsluze. Všímejte si také lišty na spodním okraji obrazovky s pokyny k dané položce menu. Hlavní menu se vyvolává tlačítkem a podmenu se volí tlačítky. Pro přístup k podmenu stiskněte tlačítko. Položky v podmenu se volí tlačítky. Nastavení v položkách se provádí buď tlačítky nebo numerickými tlačítky. Hlavní nabídka a podmenu, jakož i jednotlivé položky se opouští tlačítkem nebo. Výběr jazyka Jazyk pro údaje na obrazovce se nastavuje takto: - (volba menu Jazyk) - např. Němčina -. Na výběr jsou němčina, angličtina, italština, francouzština, holandština, portugalština a turečtina. 13

14 Pokyny k obsluze Alfanumerické obsazení numerických tlačítek dálkového ovládání Pro zadání názvů programů a satelitů použijte numerická tlačítka. Lze jimi zadávat čísla a písmena v polích pro názvy v odpovídajících menu. Umístěte čárkový kurzor na pole pro název. První místo se automaticky barevně zvýrazní. Nyní můžete numerickými tlačítky zadat také písmena, a to tak, že příslušné tlačítko stisknete několikrát. Tlačítku 2 jsou tak např. přiřazena písmena A, B a C (viz následující tabulka) Tlačítko 1 x 2 x 3 x 4 x 5 x 1.,? 1 2 A B C 2 3 D E F 3 4 G H I 4 5 J K L 5 6 M N O 6 7 P Q R S 8 T U V 8 9 W X Y Z

15 15 Skladba menu Poznámka: K položce menu Jazyk neexistuje další podmenu. Výběr jazyka se provádí pomocí tlačítek.

16 První uvedení do provozu Důležité upozornění Před uvedením zařízení do provozu se ujistěte, že bylo - tak jak je to popsáno v montážním návodu a v bezpečnostních pokynech - odborně a technicky správně sestaveno, instalováno a připojeno! První opatření Připojte přístroj k napájení. Zapněte přijímač provozním spínačem na přední straně přístroje. Přístroj se nachází ve stavu pohotovosti. Tlačítkem dálkového ovládání zapněte přijímač. UFD 170 Vás uvítá. Poté se zobrazí následující hlášení: Polohovač nyní hledá program nastavený ve výrobě. V tomto případě je hledán program Das Erste na satelitu ASTRA. Poté obdržíte následující hlášení: Stisknutím tlačítka spusťte vyhledávání. 16

17 První uvedení do provozu Jakmile polohovač najde správný satelit, provede se automatické jemné nastavení. Hledání trvá max. 90 sekund (při dostatečné úrovni signálu je poloha satelitu v polohovači ihned uložena). Během jemného nastavení může obraz zamrznout, což však podmíněno použitým systémem. Najde-li polohovač požadovaný satelit a příslušný program, zobrazí se následující hlášení: Nenajde-li polohovač požadovaný satelit a příslušný program, zobrazí se následující hlášení: Řiďte se zobrazenými pokyny a zkontrolujte, zda není příjem antény rušen případnými překážkami. Po provedení vyhledání můžete nyní pomocí tlačítek volit TV a rozhlasové programy přednastavené z výroby. Přepnutí z TV programů na rozhlasové programy se provádí tlačítkem. Zpět k TV programům se vrátíte tlačítkem. O tom, jak můžete uložit další TV a rozhlasové programy, se dozvíte v části Seznamy TV/rozhlasových programů. 17

18 První uvedení do provozu Při zapnutí se nastaví vždy naposledy nastavený stav příjmu. Zkontrolujte správné nastavení letního a zimního času (viz kapitola Místní čas/časovač ). Hlášení se zobrazí jen tehdy, když je režim HDP vypnut. Přejděte tlačítkem k hlavnímu menu a tlačítky k podmenu Směrování antény HDP. Tlačítky přepněte volbu na Zap. Tlačítkem se vraťte k normální obrazovce. Zobrazí-li se na obrazovce hlášení Špatný nebo žádný signál a navíc naposledy přijímaný program, je třeba zkontrolovat instalaci zařízení a nastavení přijímače. Týká-li se to jen jednotlivých programových míst, může se jednat o přerušení vysílání ze strany vysílače nebo závadu v přijímacím zařízení. V tom případě nejprve zkontrolujte konfiguraci připojení a pak správnost základního nastavení přijímače pro dané zařízení. V případě pochybností to přenechejte odborníkovi. Výrobní nastavení družic pro přijímač Váš přijímač je z výroby nastaven na satelity uvedené v následující tabulce. Zpravidla není potřeba provádět žádná další nastavení. ASTRA 19 v.d. HOTBIRD EUTELSAT 10 v.d. EUTELSAT 16 v.d. TürkSat 42 v.d. (EURASIA) Telecom 5 v.d. (AtlanticBird 3) Telecom 8 v.d. ASTRA 28,2 v.d. (EUROBIRD 28,5 ) Telestar12 15 z.d. Hisparsat 30 z.d. EUTELSAT 7 v.d. Amos 4 z.d. Thor 1 z.d. (Intelsat 707) Sirius 5 v.d. Arabsat 26 v.d. 18

19 Textové okno na obrazovce/osd (On Screen Display) Všeobecně Funkce přijímače jsou řízeny mikroprocesorem a obsáhlým softwarem. Následující vysvětlení by měla sloužit k pochopení všech operací a k lokalizaci poruch. Podrobný popis vyvolávaných funkcí menu najdete vždy pod příslušnou kapitolou návodu k obsluze. Funkce nápovědy Pro každé menu a každou funkci menu můžete vyvolat krátkou nápovědu. Funkce nápovědy Vás stručně seznámí s nejdůležitějšími funkcemi zvolené položky menu. Například do hlavního menu přejdete stiskem tlačítka. K pomocné obrazovce pro položku menu Installation se dostanete stisknutím tlačítka. Všímejte si vždy také lišty na spodním okraji obrazovky s pokyny k dané položce menu. K pomocné obrazovce pro položku menu Installation se dostanete stisknutím tlačítka. Tlačítkem nebo opustíte zobrazení nápovědy a vrátíte se zpět do hlavní nabídky. Dalším stisknutím tlačítka se vrátíte zpět k původně přijímanému programu. 19

20 Textové okno na obrazovce/osd (On Screen Display) Hlášení kanálů TV/rádio Hlášení kanálu se zobrazí na několik sekund při každém přepnutí kanálu nebo je můžete nechat trvale zobrazené tlačítkem. i indikuje, že je přijímán kanál, i když není vidět žádný obraz (např. v režimu rádia). Hlášení kanálu TV Hlášení kanálu Rádio Symbol televizoru indikuje TV kanál, vedle je uveden zvolený kanál a údaje o příjmu teletextu a čas. + ve třetím řádku je výběr programu v celkovém seznamu (při výběru v seznamu oblíbených programů se místo + zobrazí symbol jablka). Následuje název pořadu a čas začátku a konce probíhajícího pořadu, pokud jsou tyto informace TV vysílačem vysílány. Hlášení pro naladěný rozhlasový kanál má stejnou strukturu. Že se jedná o rozhlasový kanál, je zřejmé z obrázku radiopřijímače v levém horním rohu. Časy vysílání a text se zobrazí jen tehdy, jsou-li rozhlasovým vysílačem vysílány. Chybové hlášení Hlášení Špatný nebo žádný signál znamená, že je v přijímacím zařízení nebo v nastavení přijímače chyba nebo že transpondér nevysílá. Hlášení kanálu pak zobrazuje místo i satelitní anténu. Zkontrolujte přípojku SAT-ZF a konfiguraci LNB. Vezměte si na pomoc seznam servisních nastavení na konci tohoto návodu k obsluze. 20

21 Teletext Tento znak v zobrazení programu indikuje, že se u zvoleného programu vysílá také teletext. Stisknutím tlačítka přijímač připraví vysílaný teletext - i u zakódovaných signálů - pro televizor. Na krátkou dobu se zobrazí následující údaje: Během hledání je v levém horním rohu zobrazena stránka programu (zde P100) a v pravém horním rohu čas. Po dokončení hledání se zobrazí teletext vysílaný daným provozovatelem programu: Jednotlivé stránky můžete vyvolávat numerickými tlačítky. Po dobu hledání bliká v levém horním rohu obrazovky bílá hvězdička. Tlačítkem teletext opustíte. 21

22 Výběr programu V této kapitole se dozvíte, jak pomocí UFD 170 volit televizní a rozhlasové pořady. Při popisu funkcí se vychází z toho, že je UFD 170 odborně připojen a zapnut. Volba TV nebo rozhlasového pořadu Poznámka: Stav příjmu Volba pořadů probíhá v televizním i rozhlasovém režimu stejně! Proto zde bude vysvětlena pouze volba TV pořadů. Při volbě rozhlasových pořadů postupujte stejně jako u TV pořadů. Pro volbu dalších pořadů v jejich vzestupném nebo sestupném pořadí v paměti pořadů stiskněte po zapnutí UFD 170 pouze tlačítka. Po každém přepnutí programu se na obrazovce zobrazí na informační liště zvolený pořad s uvedením času, času začátku a konce pořadu a názvem pořadu (pokud jsou tato data vysílána provozovatelem). Tuto informační lištu můžete stisknutím tlačítka trvale zobrazit nebo opětným stisknutím skrýt. U zakódovaných pořadů obdržíte následující hlášení: Tyto pořady můžete pomocí UFD 170 přijímat jen ve spojení s modulem CA a odpovídající kartou pro placenou televizi (Smartcard). 22

23 Výběr programu Seznam kanálů TV/rádio Další možností, jak zvolit jiný pořad, je stisknutím tlačítka zobrazit seznam kanálů. Vlevo nahoře je zobrazeno + pro celkový seznam. Ve sloupci pod tím jsou uvedeny názvy kanálů, čísla kanálu a zda je kanál oblíbený, zablokovaný nebo zakódovaný. V pravém horním sloupci jsou údaje o přijímaném satelitu, transpondéru a jeho frekvenci, polarizaci a symbolové rychlosti. V pravém dolním sloupci se nachází menu Nastavení programů/ kanálů. Zde můžete změnit nastavení programů/kanálů provedená ve výrobě. Pomocí tlačítka (Oblíbené) přiřadíte zobrazený kanál k oblíbeným kanálům Pomocí tlačítka (Lock) zobrazený kanál zablokujete. Pomocí tlačítka (Delete) zobrazený kanál vymažete. Pomocí tlačítka (Add) přidáte nový kanál. Pomocí tlačítka (Move) přesunete kanál na jinou pozici. Pomocí tlačítka (Mode) zvolíte režim seznamu kanálů. Tlačítky přejdete k následujícímu programu, tlačítky přejdete k následující straně. Volba se potvrzuje tlačítkem. Program můžete zvolit také zadáním jeho čísla. Tlačítkem opustíte seznam kanálů a zůstanete v již nastaveném programu. 23

24 Výběr programu Výběr TV/rozhlasového programu zadáním čísla V průběhu sledování některého programu můžete zvolit také jiný program. K zadání programového místa použijte numerická tlačítka až. Příklad: Chcete zvolit program DSF na programovém místě 15 (obsazení programového místa je uvedeno jen jako příklad!). K tomu zadejte následující číslice a. Přijímač vyčkává na zadání dalšího místa asi tři sekundy. U všech dalších programů - i na třímístných programových místech - postupujte stejně. Přepnutí z TV programu na rozhlasový program Z TV režimu můžete přepnout na režim rádia. K tomu stiskněte tlačítko na dálkovém ovládání. Přijímač se přepne na naposledy přijímané rozhlasové programové místo. Tlačítkem nebo můžete přepnout zpět do TV režimu. Při přepnutí do režimu rádia se stejně jako v TV režimu zobrazí okno s informacemi o přijímaném programu: V režimu rádia po několika sekundách obrazovka pohasne. Hlášení s informacemi o kanálu však můžete tlačítkem ponechat trvale zobrazené nebo je dalším stisknutím skrýt. 24

25 Common Interface (společné rozhraní) Důležité pokyny Bezpodmínečně dodržujte pokyny k obsluze Vašeho provozovatele placeného TV vysílání a rovněž pokyny přiložené ke kartě Smartcard a modulu CA! Karty Smartcard a moduly CA-nejsou součástí dodávky! Obraťte se na příslušného provozovatele placené televize, máte-li zájem o placený kanál. Za použití karet Smartcard v modulu CA jste odpovědni Vy! V případě nepoužívání bezpečně uschovejte kartu i kód PIN! Vložení karty Smartcard a modulu CS Rozhraní Common Interface (CI) přístroje UFD 170 je vhodné pro vložení dvou modulů CA (Conditional Access). Tyto dva sloty CI se nachází vpravo dole na přední straně. Do modulu CA se vloží karta Smartcard (kontakty čipu směřují nahoru a dopředu) a poté se modul zasune do jednoho ze dvou slotů CI. Při vkládání karty Smartcard do modulu CA se nesmí používat nadměrné síly. To platí také pro zasouvání modulu CA do slotu CI! Nepoužívejte násilí a řiďte se pokyny přiloženými ke kartě Smartcard a modulu CA. K vyjmutí modulu stiskněte odpovídající vysouvací tlačítko. Při zapnutí přijímače se zobrazí následující hlášení: Informaci o tom, která karta Smartcard se v modulu CA nachází, se dozvíte prostřednictvím menu Common Interface, k němuž přejdete z hlavního menu. 25

26 Common Interface (společné rozhraní) Následující obrázky závisí na modulu a kartě Smartcard, a proto představují jen příklady. Tlačítkem přejděte do menu vytvořeného modulem CA: Díky tohoto menu získáte s Vaší kartou a Vaším kódem PIN přístup k různým programům provozovatele placené televize. Upozornění: Zde byl například zvolen AstonCrypt. Údaje mohou být pro každý modul CA různé. Údaje budou zobrazovat v angličtině, i když jste jako jazyk nabídky přijímače zvolili češtinu! V každém případě se řiďte pokyny provozovatele Vaší placené televize (provider)! 26

27 Common Interface (společné rozhraní) Poznámka pro uživatele Conax, SECA, Viaccess a CryptoWorks Mějte na paměti, že poskytovatelé programů provádí odblokování karet pro placenou televizi při měsíčních intervalech odemknutí v různý den. K odblokování proto může dojít několik dní před změnou měsíce nebo po ní. Během doby odblokování musí být Váš modul CA s kartou Smartcard ve slotu CI a přístroj musí být zapnutý a naladěný na objednaný kanál placené televize. Řiďte se také pokyny provozovatele placené televize. Pomocí menu CAM Reinicializace CAM je možné kartu Smartcard při měsíčním prodlužování předplatného reinicializovat. Nedojde-li přesto k odblokování Vaší karty Smartcard, doporučujeme krátce vyjmout modul CA s kartou Smartcard při zapnutém přijímači ze slotu CI a pak opět zasunout. Tento pokyn nesouvisí s vlastnosti přístroje, ale má pouze posloužit k vyřešení problému! 27

28 Nastavení časovače Pro nahrávání programu v určitý čas pomocí videorekordéru nebo DVD-rekordéru můžete použít časovač. K dispozici je 14 časovačů, které můžete nastavit na různé pořady, příp. jejich doby začátku a konce. Do menu časovače se dostanete přes Hlavní menu stisknutím tlačítka, zvolením Systémových parametrů tlačítky, stisknutím tlačítka, zvolením Místní čas/časovač tlačítky a stisknutím tlačítka. Zobrazí se následující okno (příklad): Tlačítky posuňte kurzor na Vámi zvolený časovač a potvrďte tlačítkem. Tlačítkem můžete časovač předčasně opustit. Nyní můžete provést následující nastavení: - typ kanálu (TV, rádio nebo On Air Download) - číslo kanálu (název kanálu se zobrazí automaticky) - čas začátku (datum a čas) - čas konce (datum a čas) - status časovače (ne, jednou, denně, týdně). Nastavení provádějte tlačítky nebo numerickými tlačítky. Mějte na paměti, že nesprávná nastavení času jsou zamítnuta a že při zadávání času se musí zadávat úvodní nuly (např. 07:15 hodin). Nezapomeňte na nastavení Status! Pod položkou Čas začátku se zobrazuje momentální čas, který musíte zadat znovu. Není-li zadáno nic jiného, nastaví se čas konce automaticky na stejné datum plus jedna hodina po čase začátku. Na konci potvrďte nastavení třemi stisky tlačítka nebo. 28

29 Nastavení časovače Poznámka: Pokud jste předprogramovali On Air Download (download softwaru nebo seznamů kanálů) pomocí časovače, budou po úspěšném stažení všechna následující nastavení časovačů ignorována! Signál VPS Vezměte na vědomí, že v digitálním signálu většiny kanálů není obsažen signál VPS. Proto musíte svůj videorekordér nebo DVD rekordér vždy naprogramovat ve shodě s nastavením časovače. 29

30 Nastavení zvuku Nastavení hlasitosti Pomocí tlačítek -dálkového ovládání UFD 170 můžete nastavit požadovanou hlasitost přijímače. Na obrazovce se zobrazí pruh, který znázorňuje nastavenou úroveň hlasitosti. Stereofonní a dvoukanálová reprodukce zvuku Nastavená reprodukce zvuku je vidět na hlášení kanálu, které lze získat stosknutím tlačítka (podle orientace symbolické zvukové vlny. Podle orientace symbolické zvukové vlny je nastavena reprodukci Mono vlevo (zvuková vlna směřuje doleva), Mono vpravo (zvuková vlna směřuje doprava) nebo Stereo (zvuková vlna směřuje oběma směry). První z obou číslic udává, kolik zvukových kanálů se přenáší a druhá číslice, který je momentálně zvolen. Tlačítkem vyvolejte menu zvuku pro volbu zvuku a jazyka, kde můžete provádět požadovaná nastavení, pokud jsou ve vstupním signálu obsažena, např. volbu jazyka (zvukovou stopu), Dolby Digital. Volbu položek menu provádějte tlačítky a požadovaná nastavení tlačítky. Opětným stisknutím tlačítka menu opustíte. Jsou-li vysílány titulky, můžete jejich jazyk zvolit pomocí tlačítek V pruhu Stopa titulků a pomocí potvrdit. 30

31 Nastavení zvuku Nastavení zvuku dává tyto možnosti: Zvuková stopa 1 ze 2 2 ze 2 3 ze 3 Režim audio Stereo Mono-vlevo Mono-vpravo Digitální výstup MPEG-Stereo Dolby Digital/AC 3 AC 3 Přijímač je vybaven výstupem zvuku pro formát AC 3 (Dolby Digital). To Vám umožňuje dosáhnout v obývacím pokoji zvuku obvyklého v kině. Výstup digitálního zvuku propojujte jen s odpovídajícím digitálním zařízením Dolby Poznámka: Vždy se řiďte bezpečnostními pokyny a náv dem k použití Vašeho digitálního zařízení Dolby! Formát AC 3 vysílá jen málo provozovatelů. Není-li signál AC 3 přijímán, můžete provádět jen běžná stereofonní nebo monofonní nastavení a zvolit si vysílaný jazyk. Vypnutí zvuku (ztlumení) Stiskněte tlačítko na dálkovém ovládání. Zvuk se vypne. Na obrazovce se zobrazí následující okno: Dalším stisknutím tlačítka se zvuk opět zapne. Na krátkou dobu se zobrazí normální pruh indikace hlasitosti. Během vypnutého zvuku můžete sice přepnout na jiný program, ale zvuk bude slyšet teprve po zrušení potlačení zvuku tlačítkem nebo změnou hlasitosti. 31

32 Přehled programů (EPG) EPG (Elektronický průvodce programy) Po stisknutí tlačítka EPG ( ) obdržíte přehled programů s časem a délkou trvání, vysílaných na momentálně přijímaném transpondéru. Tato data obdržíte pouze tehdy, pokud jsou spolu s Electronic Programme Guide (EPG), tedy s elektronickým průvodcem programy vysílány, jak je tomu například u ARD a ZDF. V levém sloupci vidíte číslo a název kanálu a také aktuální pořad. V pravém sloupci vidíte název pořadu ve zkráceném tvaru a pruh indikující průběh s časem začátku a konce právě zvoleného pořadu. V levém sloupci můžete tlačítky procházet pořady svisle a tlačítky vodorovně. Tlačítkem přepnete na nově vybraný program. Tlačítkem obdržíte další informace k právě probíhajícímu pořadu. 32

33 Přehled programů (EPG) Tlačítkem obdržíte v přehledu pořadů seznam následujících pořadů právě zvoleného kanálu s časem a délkou trvání (pokud jsou vysílány v EPG). Programování časovače EPG Délka seznamu pořadů je závislá na daném poskytovateli a může zahrnovat několik dní. Tlačítky můžete pohybovat barevným pruhem v seznamu a zvolit některý pořad pro naprogramování časovače. Tlačítkem se zvolí časovač. Zde můžete tlačítky zvolit různá nastavení časovače, např. zda se má požadovaný program přijímat denně, jednou týdně nebo měsíčně. Tlačítkem se volba přebere do časovače, dvěma stisknutími tlačítka je operace zrušena. 33

34 Správa kanálů, seznamu kanálů Nastavení kanálů (programů) provedená ve výrobě můžete měnit v menu Seznam programů. Menu vyvoláte v režimu TV i rádia tlačítkem. Výběr kanálu se provádí tlačítky a. Výběr se potvrzuje tlačítkem. Pokud je uloženo heslo, musíte ho zadat také. Volba naposledy přijímaných programů Tlačítkem se na obrazovce zobrazí naposledy přijímané rozhlasové a televizní programy (zvolené nejméně 10 sekund). Zobrazené šipky odpovídají kurzorovým tlačítkům ( ). Pomocí těchto tlačítek můžete zvolit již přiřazený program. Vyvoláte-li tuto funkci, zobrazí se následující okno (příklad): Opětným stisknutím tlačítka nebo tlačítka okno zmizí. 34

35 Správa kanálů, seznamu kanálů Oblíbené kanály Nastavení oblíbeného kanálu Kanály (televizní i rozhlasové), které přednostně používáte, můžete organizovat a třídit, např. všechny kanály (programy) s českým zvukem, nebo programy které nevysílají reklamní vstupy. Kanály jsou označeny symbolem jablka v seznamech kanálů TV a rozhlasu, které v daném režimu zobrazíte tlačítkem. Kurzorovými tlačítky ( ) zvolte kanál, který chcete uložit na jednu z pěti pozic pro oblíbené programy a stiskněte tlačítko. Zobrazí se následující okno: Pomocí tlačítek můžete z pěti seznamů oblíbených programů zvolit ten, do kterého chcete Váš oblíbený program uložit. Do jednoho seznamu můžete uložit více různých kanálů UFD 170 tak nabízí možnost, aby si více rodinných příslušníků mohlo uložit a kdykoliv vyvolat své oblíbené kanály. Zadáním hesla je možné kanály chránit před nedovoleným přístupem (viz kapitola Heslo ). Právě zvolený seznam je zvýrazněn barevným pruhem. Tlačítkem je nyní možné zvolený program označit symbolem jablka. V seznamu programů se automaticky vybere následující program a zobrazí se v malém okně v pravém horním rohu obrazovky. Následující oblíbený program můžete označit symbolem jablka. 35

36 Správa kanálů, seznamu kanálů Přejmenování seznamů oblíbených kanálů Jednotlivým seznamům oblíbených programů můžete přiřadit také určité názvy (např. Sport) a tím seskupit např. všechny kanály vysílající sport. Stejně tak můžete ale použít jména jednotlivých uživatelů (např. Mamka, Tata, Kluk...). Tlačítkem přejděte k seznamu kanálů a stiskněte tlačítko. Kurzorovými tlačítky přejděte k seznamu oblíbených kanálů, který chcete přejmenovat. Stiskněte tlačítko a první písmeno bude černě zvýrazněno. Nyní můžete pomocí numerických tlačítek seznam oblíbených kanálů přejmenovat. Pro pohyb mezi jednotlivými polohami písmen používejte tlačítka. Písmena, která jsou přiřazena jednotlivým numerickým tlačítkům přiřazena, jsou uvedena v kapitole Alfanumerické obsazení numerických tlačítek dálkového ovládání. Pomocí tlačítek nyní můžete přejít k jiným seznamům oblíbených kanálů a ty rovněž tlačítkem a numerickými tlačítky přejmenovat. Stisknete-li dvakrát tlačítko, je nový název uložen a Vy se vrátíte nejprve k seznamu kanálů a pak k normálnímu televiznímu obrazu. 36

37 Správa kanálů, seznamu kanálů Vyvolání oblíbených kanálů ze seznamu oblíbených kanálů Pro vyvolání oblíbeného kanálu z některého z pěti seznamů oblíbených kanálů musíte nejprve stisknout tlačítko (pro seznam kanálů) a poté tlačítko (pro režim). Zobrazí se následující hlášení: Pomocí tlačítek nyní můžete přepínat mezi existujícími seznamy oblíbených kanálů a požadovaný kanál zvolit tlačítkem. Pomocí tlačítek zvolte požadovaný kanál, který je zvýrazněn barevným pruhem a zobrazen vpravo nahoře na obrazovce. Stisknutím tlačítka je požadovaný oblíbený kanál zobrazen jako normální televizní obraz. Zrušení označení oblíbeného kanálu Chcete-li vymazat některý oblíbený kanál z některého z pěti seznamů oblíbených kanálů, vyvolejte nejprve tlačítkem seznam kanálů a poté tlačítkem režim seznamu kanálů. Kurzorovými tlačítky vyberte požadovaný seznam oblíbených programů a potvrďte ho tlačítkem. Zobrazí se zvolený seznam oblíbených kanálů s uloženými kanály. Kurzorovými tlačítky vyberte kanál, který chcete vymazat a stiskněte tlačítko. Přejímač nyní přejde k seznamu všech seznamů oblíbených kanálů. Kurzorovými tlačítky vyberte seznam oblíbených kanálů, z něhož má být kanál vymazán, a stiskněte tlačítko. Přijímač nyní vymaže kanál ze zvoleného seznamu oblíbených kanálů. Tlačítkem se vraťte k normální obrazovce. Zobrazí se stručné hlášení, že byla data uložena. 37

38 Správa kanálů, seznamu kanálů Režim seznamu kanálů (Oblíbené, Satelit, Abecedně) Do režimu seznamů kanálů se dostanete tlačítkem (pro seznam kanálů) a následně tlačítkem (pro režim). Zobrazí se následující hlášení: V režimu seznamu kanálů určujete, co má být v seznamu kanálů zobrazeno. Můžete si vybrat z těchto možností: - Jen volné, nebo Volné + zakódované - Oblíbené kanály (seznamy) Satelit (ASTRA, HotBird...) - Abecedně Volba Jen volné, Volné + zakódované platí pro všechna další nastavení v režimu seznamu kanálů. Všechna další nastavení (Oblíbené, Satelit, Abecedně) se týkají jen daného výběru. Pod položkou Oblíbené si můžete vybrat z pěti seznamů oblíbených kanálů, které zvolíte tlačítky a tlačítkem. Zobrazí se seznam kanálů s kanály obsaženými ve zvoleném seznamu oblíbených kanálů. Pod položkou Satelit si můžete vybrat ze satelitů, které Vaše zařízení momentálně přijímá, tlačítky (nebo zvolením Všechny satelity ). Vyvolání seznamu kanálů se všemi kanály zvoleného satelitu se pak provádí tlačítkem. Pod položkou Abecedně můžete zobrazit všechny kanály začínající určitým písmenem (např. P ), všechny kanály seřazené podle abecedy (ABC), všechny kanály začínající číslem ve vzestupném pořadí (0-9) a všechny kanály začínající speciálním znakem (ETC). Přepnutí mezi jednotlivými možnostmi výběru se provádí tlačítky a volba se poté provede tlačítkem. 38

39 Správa kanálů, seznamu kanálů Úplný seznam kanálů Na nastavení položek Oblíbené a Abecedně zde nemusíte brát ohled! Úplný seznam kanálů (maximální nabídka programů) zobrazíte pomocí následujícího nastavení: Tlačítkem přejděte k seznamu kanálů a poté stiskněte tlačítko. Pomocí tlačítek přejděte k položce zcela nahoře Volné + zakódované nebo Jen volné. Tlačítky zvolte Volné + zakódované. Pomocí tlačítek pak pokračujte k položce Satelit. Nyní zvolte tlačítky položku menu Všechny satelity (viz obrázek) a potvrďte volbu tlačítkem. Zobrazí se úplný seznam kanálů (obrázek dole je pouze příklad!). 39

40 Správa kanálů, seznamu kanálů Řazení kanálů Kanály můžete seřadit podle svého požadavku. Řazení se provádí přesunutím kanálů v seznamu kanálů. Stisknutím tlačítka přejdete k seznamu kanálů. Pomocí tlačítek a zvolte kanál, který chcete přesunout. Tlačítkem pak uvolněte přesouvaný kanál z jeho pozice (barva písma označeného kanálu se změní). Nyní můžete kanál tlačítky - a přesunout na libovolnou pozici a tlačítkem na zvoleném místě umístit. Změněné uložení je potvrzeno a přesunutý kanál se zobrazí na obrazovce. Vymazání kanálů Stisknutím tlačítka přejdete k seznamu kanálů. Tlačítky - a zvolte kanál, který chcete vymazat. Stiskněte tlačítko a řídicí program zobrazí dotaz: Při mazání kanálů buďte opatrní! Vymazané kanály jsou vymazány definitivně a lze je najít jen pomocí nového vyhledání satelitů! Tlačítkem potvrďte vymazání zvoleného kanálu. Vpravo nahoře se zobrazí program následujícího kanálu. Při opuštění daného seznamu kanálů je změněné uložení potvrzeno. 40

41 Správa kanálů, seznamu kanálů Manuální přidávání kanálů Stisknutím tlačítka přejdete k seznamu kanálů. Stisknutím tlačítka se zobrazí následující obrazovka: Pozor: Tato funkce je potřebná jen pro kanály, které nejsou vysílány podle normy DVB! Všechny kanály vyhovující normě jsou rozpoznány a uloženy automatickým vyhledáváním. Pozor: Můžete zvolit jen satelity, které jsou k dispozici v menu pro instalaci. Zde můžete zadat údaje pro nový kanál. První řádek seznamu je zvýrazněn barevným pruhem. Tlačítky je možné posunout pruh na libovolnou pozici. Požadovaná nastavení, příp. zadání údajů proveďte pomocí tlačítek a numerických tlačítek. Je možné nastavit - právě přijímaný satelit, - transpondér, frekvenci transpondéru, - polarizaci - a symbolovou rychlost. Na pozicích - Název, - Video PID (Programme Identification), - Audio PID - a PCR PID (Programme Clock Reference) jsou akceptovány pouze alfanumerické příp. numerické údaje. Tlačítkem přejdete zpět k seznamu kanálů. Je potvrzeno uložení Vašich změn a na obrazovce se na několik sekund zobrazí informace k momentálně naladěnému kanálu. Nový kanál je doplněn na konec stávajícího seznamu kanálů. Pozor: Nikdy neměňte bezdůvodně údaje PID, protože se to projeví na rozpoznání přijímaného signálu. Potřebná PID se dozvíte mimo jiné v odborných časopisech a na Internetu. O tom, jak zadávat alfanumerické údaje se dozvíte v kapitole Alfanumerické obsazení numerických tlačítek dálkového ovládání. 41

42 Vložení nebo vymazání satelitů Nastavení satelitů Používá-li se UFD 170 společně s polohovačem Kathrein, nesmí se v tomto seznamu nic měnit! Důsledkem změn v tomto seznamu je ztráta přiřazení a polohovač již nenajde satelity! V Konfiguračním menu LNB můžete zapsat nové satelity. Musíte k tomu znát polohu na oběžné dráze, na kterou se musí polohovač zaměřit. Poznámka: Zařízení musí být správně nasměrováno! Pro nasměrování antény lze použít položku menu Nasměrování antény. Tlačítkem vyvolejte hlavní menu. Kurzorovými tlačítky zvolte podmenu Instalace a stiskněte tlačítko. Nyní kurzorovými tlačítky a tlačítkem vyberte položku menu Konfigurace LNB. V následujícím kroku přejděte pomocí tlačítek na následující volnou pozici, např. na záznam USER9. Stiskněte tlačítko nebo. Zobrazí se následující okno, které potvrdíte tlačítkem : 42

43 Vložení nebo vymazání satelitů Nyní můžete do odpovídajících položek zadávat údaje odpovídající Vašemu přijímacímu zařízení pomocí kurzorových tlačítek ( ) a numerických tlačítek. Chcete-li numerickými tlačítky změnit název satelitu, řiďte se kapitolou Alfanumerické obsazení numerických tlačítek dálkového ovládání. Poznámka: Ke každému bodu můžete tlačítkem zobrazit stručné vysvětlení. Vymazání satelitů Způsobem popsaným v odstavci Nastavení satelitů přejděte k položce Konfigurační menu LNB. Pomocí tlačítek přesuňte pruhový kurzor na satelit, který chcete vymazat. Stiskněte tlačítko nebo. Nyní budete dotázáni, zda chcete satelit vymazat, a můžete operaci buď potvrdit stisknutím nebo odmítnout pomocí. 43

44 Heslo pro dětskou pojistku Satelitní přijímač můžete zablokovat před cizím nebo neoprávněným přístupem pomocí hesla. Tím je přijímač chráněn před změnami nastavení příjmu neoprávněnými osobami. Současně můžete aktivovat dětskou pojistku, při které jsou různé programy zablokovány. Poznámka: Heslo si dobře uschovejte, abyste měli kdykoliv přístup k Vašim kanálům, a to i když heslo zapomenete. Nastavení hesla z výroby Z výroby je heslo nastaveno na 0000 a je neaktivní. Nastavení hesla a dětské pojistky Stisknutím tlačítka na dálkovém ovládání vstupte do hlavního menu. Pomocí tlačítek přejděte do menu Systémové parametry a potvrďte tlačítkem. Pomocí tlačítek přejděte k položce menu Dětská pojistka a potvrďte tlačítkem (případně budete dotázáni na heslo, které musíte zadat). Zobrazí se následující hlášení: Nyní můžete provádět nastavení tlačítky a. Možná jsou následující nastavení: - Věková hranice: Toto nastavení je účinné pouze v případě, jsou-li vysílačem vysílány signály pro blokování. - Zablokování seznamů: Ano/Ne. Takto lze zablokovat funkci úpravy seznamů programů. - Zablokování instalace: Ano/Ne. Tímto lze zablokovat přístup k menu pro instalaci. 44

45 Heslo pro dětskou pojistku - Nové heslo: Zde pomocí numerických tlačítek zadáváte Vaše (nové) heslo. - Potvrzení hesla: Zde pomocí numerických tlačítek zadáváte Vaše (nové) heslo po potvrzení podruhé. - Osobní: Zde zadáváte identifikaci přístroje, se kterou se přístroj při zapnutí hlásí. To může být vhodné k opětnému rozpoznání při krádeži. Jak se používají numerická tlačítka dálkového ovládání pro zadávání alfanumerických znaků,se dozvíte v kapitole Alfanumerické Obsazení tlačítek dálkového ovládání. Z výroby je nastaven text UFD 170. Tím jste provedli všechna nastavení potřebná k zajištění a identifikaci Vašeho satelitního přijímače. Zapomenete-li heslo, musíte se obrátit na prodejce, který Váš přijímač odblokuje. Dětská pojistka (zablokování kanálu) Podobně jako u označování oblíbených kanálů symbolem jablka můžete nastavit dětskou pojistku k zabránění nedovoleného přístupu dětí. Kanály jsou v seznamu kanálů TV nebo Rádio označeny symbolem visacího zámku. Stisknutím tlačítka přejdete k seznamu kanálů. Pomocí tlačítek a zvolte kanál, který chcete zablokovat. Po potvrzení výběru tlačítkem se v seznamu kanálů za zvoleným kanálem objeví symbol visacího zámku, viz příklad dole (k odblokování stiskněte znovu tlačítko ). Přejdete automaticky k zobrazení následujícího kanálu v seznamu kanálů. Tlačítkem seznam kanálů opustíte a potvrdíte uložení do paměti. 45

46 Heslo pro dětskou pojistku Po vyvolání zablokovaného kanálu se zobrazí následující hlášení: Tento kanál lze sledovat teprve po zadání hesla na numerické klávesnici. 46

47 Nastavení systémových parametrů Následující nastavení by neměla být bezdůvodně přestavována, protože se jedná o nastavení provedená ve výrobě nebo o provozní nastavení, která jsou přizpůsobena vašemu přijímacímu zařízení. Pouze změny přijímacího zařízení vyžadují nové nastavení. Zvolená menu, podmenu a položky jakož i nastavované parametry jsou vždy barevně zvýrazněny. Menu se z větší části sama vysvětlují. Nápovědu k vybrané položce získáte stisknutím tlačítka. Dalším stisknutím tlačítka menu nápovědy opustíte. Do menu Systémové parametry se dostanete z hlavního menu (vyvolání tlačítkem ). Pomocí tlačítek přejděte k položce Systémové parametry a volbu potvrďte tlačítkem. Zobrazí se následující hlášení: Položky se volí tlačítky, vybírají se tlačítky a tlačítky a rovněž numerickými tlačítky se provádí nastavení nebo změny. Dětská pojistka Tato část je podrobně probrána v kapitole Heslo a dětská pojistka. Systémové informace Pod položkou Systémové informace se nachází nastavení provedená ve výrobě, která nelze měnit a jsou určena jen pro servis. Tlačítkem se vrátíte zpět k podmenu Systémové parametry. 47
